U5 SBC PCB 레이아웃 초안 171227
이전에 U5 SBC 제품 개발 관련 이야기를 드린 바 있습니다.
U5 SBC 제품발표 및 개발 비하인드 스토리 (1)
오늘은 후속 이야기로 실질적인 제품 개발 과정을 소개해 드립니다.

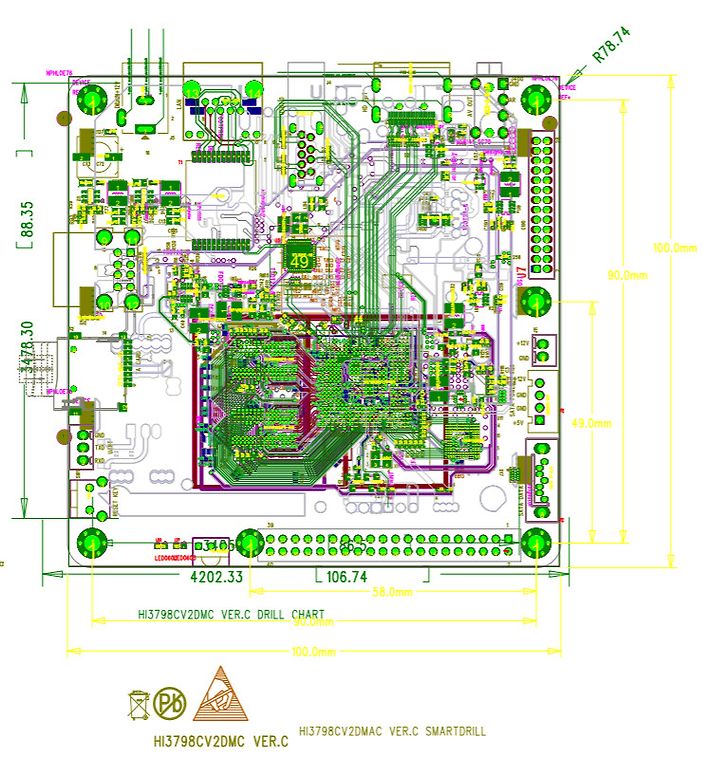

U5 SBC PCB 레이아웃 초안 171227 입니다. ^^
아직 일부 부품 변경이 아직 있을 예정입니다만,
전체적인 레이아웃은 그대로 진행될 것 같습니다.

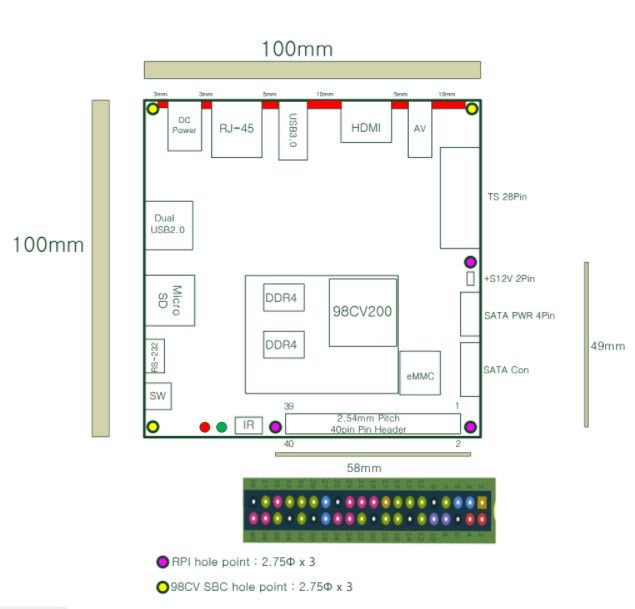

PCB사이즈는 100*100mm 입니다.
PCB 색상은 블랙으로 정하기로 하였습니다.
U5 SBC_Pcb 초안 171227.pdf
| RPi 3 Model B | U5 SBC (tentative Project name) |
| SOC | BCM2837 | Hi3798CV200 |
| CPU | Quard core A53@1.2GHz | Quad core A53 @1.6GHz |
| GPU | Videocore IV | Mail T720 |
| RAM | 1GB SDRAM DDR3 | 2GB SDRAM DDR4 |
| Storage | micro-SD | 16G eMMC 5.0 |
| OS | NOOBS, RASPBIA
LIBEELEC, UBUNTU MATE etc | Commercial Android TV OS 7.x with AoL (Android over Linux) Native Linux : Debian (2018 will support) |
| Ethernet | 10/100 | 100/1000 |
| Wireless | 802.11/n Bluetooth 4.0 | none |
| Video Output | HDMI / Composit | HDMI 2.0a |
| Audio Output | HDMI / Headphone | HDMI / I2S / Passthrouth ATMOS & DTS-X support |
| GPIO | 40pin (3.3V, 5V Support) | 40pin (3.3V, 5V, 12V Support)
Tuner Module 사용시, 40pin 중 I2C1, I2C2 핀 사용불가 |
| DRM | none | Widevine Level 1 |
Video
Resolution | 1080P@60fps@MP4 | 3840 x 2160@60fps, HEVC Profile1,
10bit, BT2020, HDR10 Suppoort |
Codec
License | none,
MP2 / VC-1 (Purchase separately) | include MP2 / Dolby AC3 |
| SATA port | none | 1EA with HDD power connector
(2.5inch HDD / 3.5inch HDD support) |
| USB 2.0 Port | 4x USB 2.0 Ports | 2x USB 2.0 Ports |
| USB 3.0 Port | none | 1x USB 3.0 Ports |
| Media Center | | Blu-ray ISO, File folder Direct to Play, PQ Engine,
3D Subtitle, Post wall, Blu-ray Navigation (Menu) support |
| Input | none | IR / Mic input support |
| Boradcast Tuner | none | ATSC 2.0 Tuner Slot (ATSC 2tuner Support) |
| Support App | | Android : Netflix HD(1080p) / 4K, Youtube 4K@60fps,
Google Move, Google Music
AoL (Andorid over Linux) : Torrent server, tvheadend, MiniDLNA Server etc.. |
| Power | 5V/2.5A | 12V 2A (2.5inch HDD)
12V3A (3.5inch HDD) |

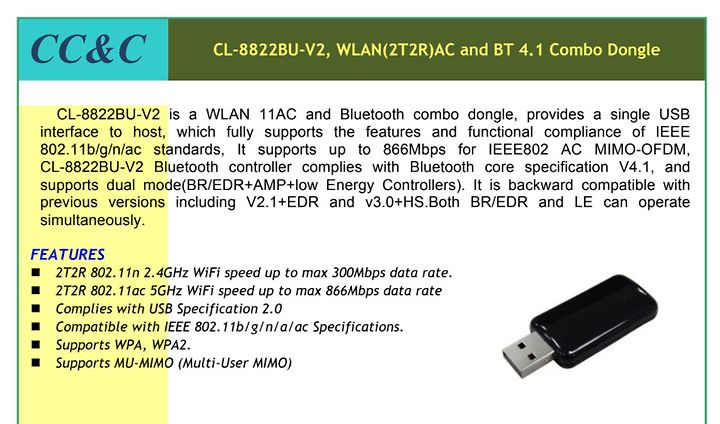

WiFi / BT 동글은 Sample을 입수하여 test를 진행하고 있습니다.
아직 U5PVR에 Sample 동글을 꼽아서는 인식을 하지 않았고 (SW이슈),
PC에 꼽아서는 Realtek 8828U WiFi와 BT인식은 성공하였습니다.
3. 개발 일정
2018년 구정전까지 알파 test 샘플보드 생산하여 기본동작 test를 진행 할 예정입니다.
이번 U5 SBC는 다양한 기능 추가보다는
안정적으로 동작하는 SBC 보드를 개발 할 목적이고,
외부 인터페이스 연결 기능을 기초로 응용가능한 범위를 넓혀보고자 합니다.
