(Video) Latest Teardown of Brand New Apple 140W USB-C GaN ChargerYi

(Video) Latest Teardown of Brand New Apple 140W USB-C GaN Charger





https://youtu.be/GKs9Sf84UTE



소개
-------------------------------------------------- --------------
ChargerLAB입니다. 우리 채널에 오신 것을 환영합니다.
이것은 GaN 기술을 기반으로 설계된 새로운 MacBook Pro 16형 140W 고속 충전기 입니다. 맞춤형 USB-C to MagSafe 3 케이블도 있습니다. 140W 충전 을 위해서는 이 케이블을 사용해야 합니다 . 많은 사람들이 내부 디자인, 최초의 PD 3.1 GaN 고속 충전기의 아키텍처, 내부에 어떤 종류의 새로운 구성 요소가 있는지 궁금해합니다. 오늘 우리는 이러한 질문에 답하기 위해 이 충전기를 테스트하고 분해할 것입니다.

BOM(Bill of Materials)
------------------------------------------
PFC 부스트 컨트롤러 : NXP TEA19162T
PFC 정류기 : 온 세미 컨덕터 FES10J
전해 콘덴서 : 루비콘
MOSFET : 도시바, 인피니언
MCU: ST STM32G071
GaNFET: GaN Systems
공진 커패시터 : VISHAY
변압기 : 스미다
동기 정류기 : 온 세미 컨덕터 NTMFS6H801NL
프로토콜 칩 : 인피니언 CYPD3135의
출력 VBUS 스위치 MOSFET : AOS AON6590A









https://www.chargerlab.com/latest-teardown-of-brand-new-apple-140w-usb-c-gan-charger/

(Video) Latest Teardown of Brand New Apple 140W USB-C GaN Charger - Chargerlab





GaN Systems GS-EVM-DRG-100V7R-GS2 Evaluation Module

GaN Systems GS-EVM-DRG-100V7R-GS2 Evaluation Module is a complete input power stage for any DC-DC topology requiring high-efficiency conversion & high-power density. The module has an integrated 7mΩ half-bridge power stage. It's housed in a 10mm x 7.8mm2 SMT surface mount technology package. The module includes two GS61008 Die (100V 7mW E-mode GaN) onboard.

FEATURES

• Integrated 7mΩ half-bridge power stage
• 10mm x 7.8mm2 SMT surface mount technology package
• Includes two GS61008 Die (100V 7mW E-mode GaN) onboard
• Dual PWM input
• Ultra-low RQJC

• Ultra-fast rise/fall time
• High power density at 1MHz+ fSW operation
• High efficiency for 48V board power
• Small footprint

APPLICATIONS

• 48V Step Down Converters
• CPU/GPU/DDR

• High-performance Class D Audio systems
• Forward Converter, ZVS, Buck/Boost topologies

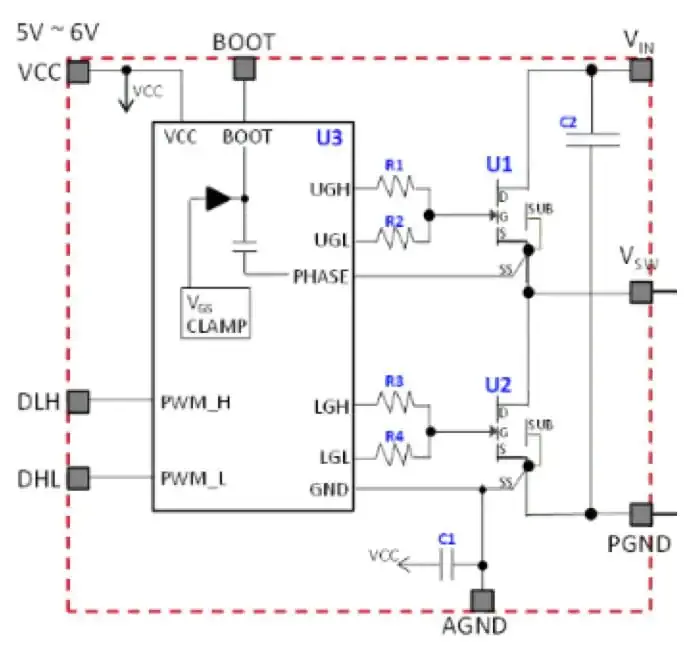

BLOCK DIAGRAM
