POWER-Z 테스터를 구입하시려면 저희 아마존 스토어를 방문하시면 됩니다.여기를 클릭해 주세요.① KM003C는 미국 Amazon에서 이용하실 수 있습니다.



개요 ---------------------------------------------------------------------

안녕 친구들.오늘의 비디오에 오신 것을 환영합니다.오늘 샤오미에서 아주 특별한 충전기를 받았습니다.
최신 Redmi Note 12 Discovery Edition용 210W 충전기입니다.

또한 지금까지 본 것 중 가장 빠른 스마트폰 충전기입니다.

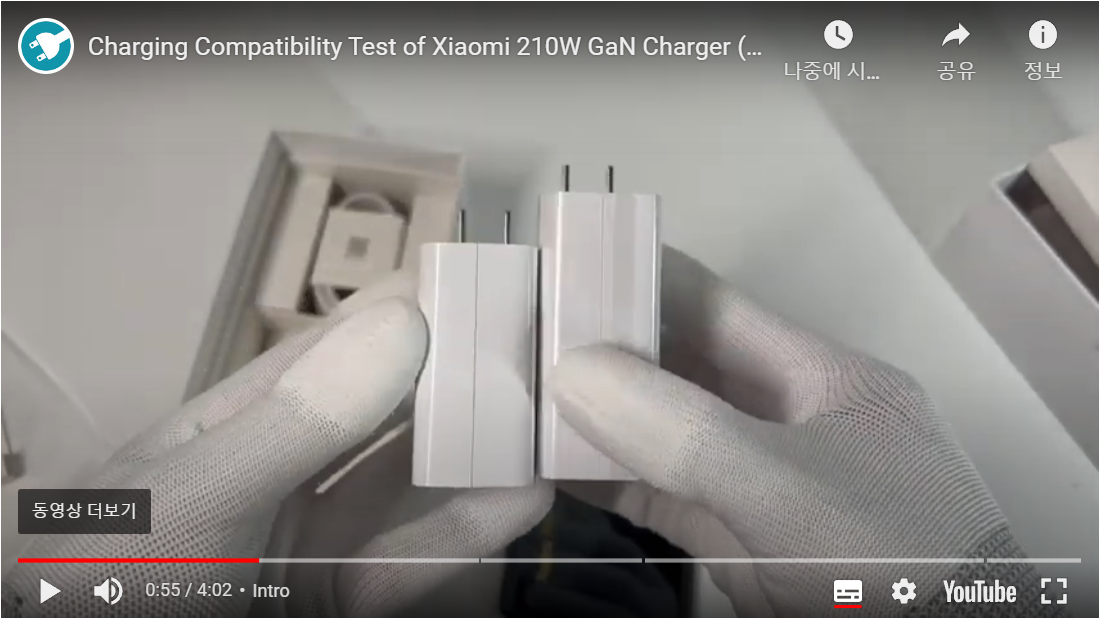

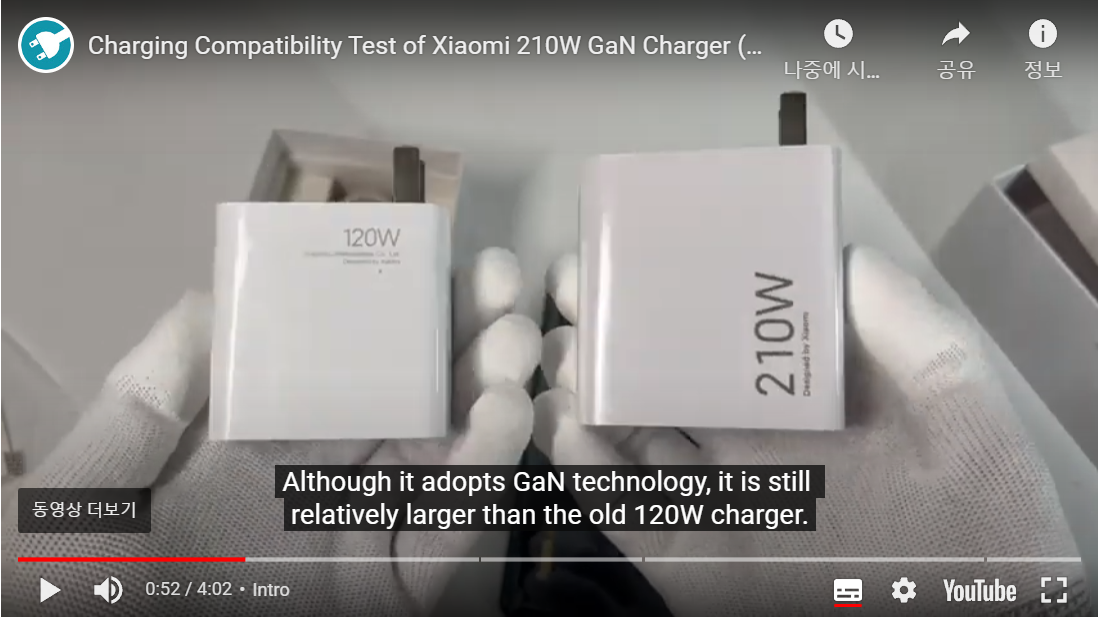

120W vs 210W GaN 충전기 사이즈 비교

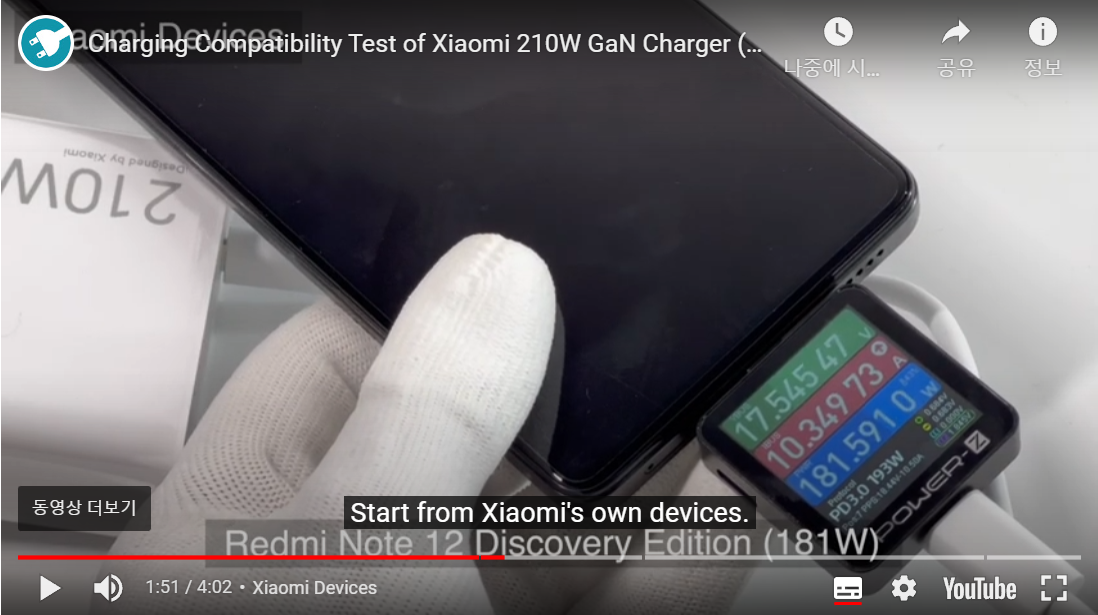

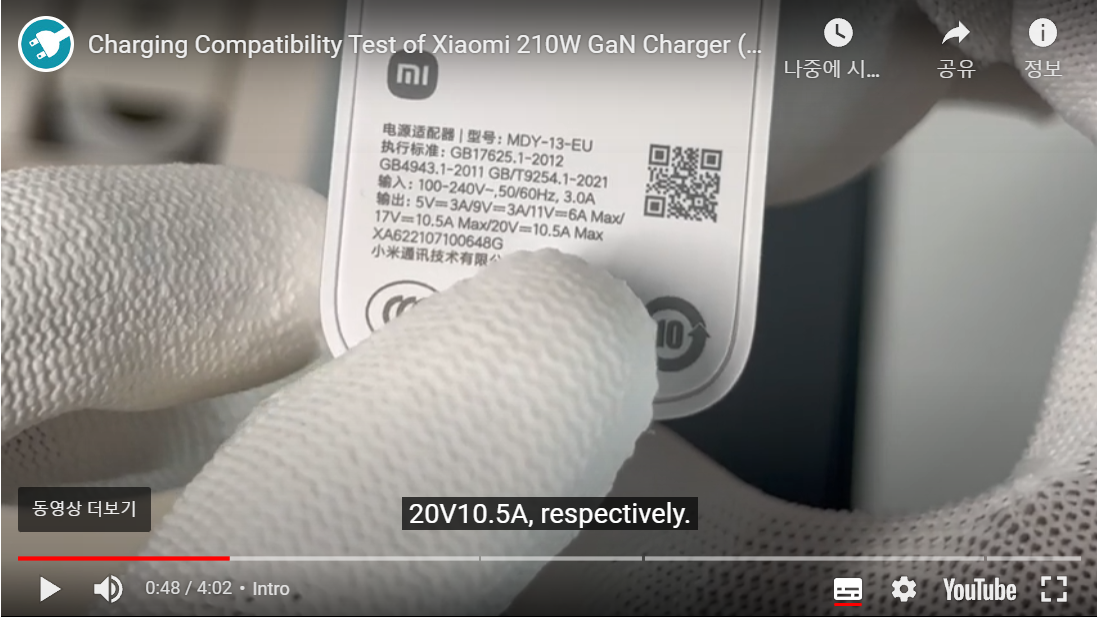

샤오미 레드미 노트12 ==> 210W GaN 충전 ==> 17V / 10A = 181W (PD3.0)


샤오미 레드미 노트12 ==> 210W GaN 충전 ==> 17V / 10A = 181W (PD3.0)

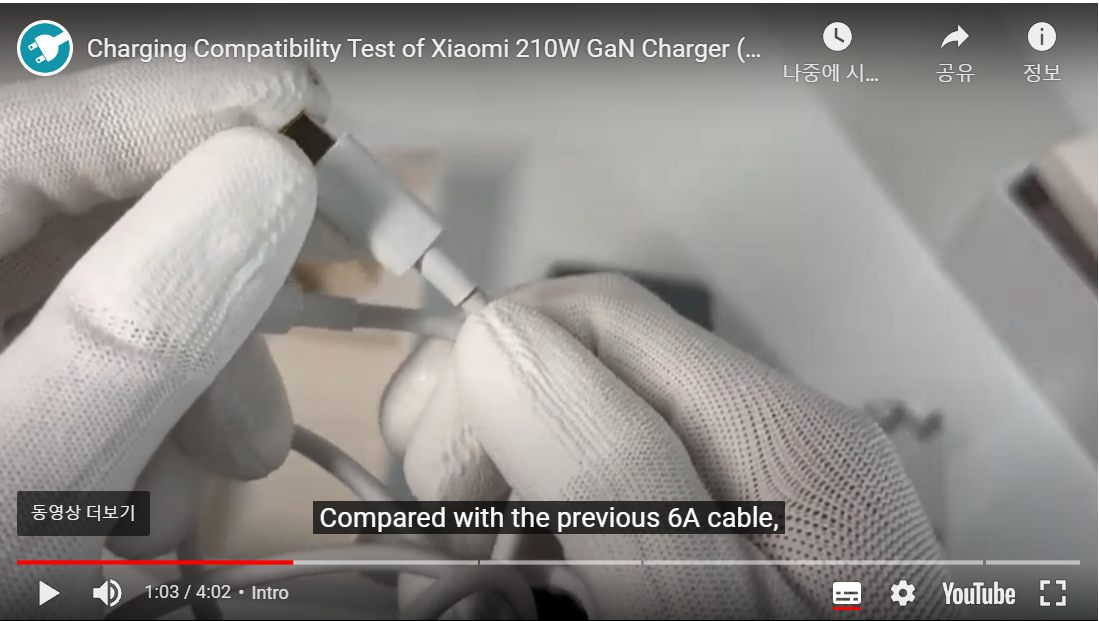

(주) USB C cable은 반드시 6A지원용 케이블로 충전하셔야만 합니다.



관련 문서:
1. iQOO 200W GaN 충전기 해체(iQOO 10 Pro용)
2. 샤오미 100W GaN 충전기 충전 호환성 테스트(AD001G)
3. Redmi Note 11T Pro+ 충전 호환성 테스트



https://www.chargerlab.com/charging-compatibility-test-of-xiaomi-210w-gan-charger-for-redmi-note-12-discovery-edition/



Charging Compatibility Test of Xiaomi 210W GaN Charger (For Redmi Note 12 Discovery Edition)

https://youtu.be/FwdhSRx9jiE If you wanna buy the tester of POWER-Z, you can visit our Amazon store: Click here. (KM003C is now available on Amazon US.🎉) Introduction --------------------------------------------------------------- Hi, guys. Welcome ba

www.chargerlab.com





PD3.1 프로토콜의 릴리스와 함께 Charger(충전기)LAB는 PD3.1용으로 설계된 테스터를 개발했습니다.우리는 그것을 KM002C라고 부릅니다.최신 테스터로서 성능이 대폭 향상되어 외관이 완전히 재설계되었습니다.

그것은 출시 이후 많은 엔지니어들과 괴짜들에게 사랑받고 있다.또한 PD3.1의 개발 및 전자기기 충전 테스트에 널리 사용되고 있습니다.

오늘은 충전기 사용법을 알아보겠습니다.LAB POWER-Z KM002C PD3.1 테스터로 C-C 케이블을 테스트합니다.

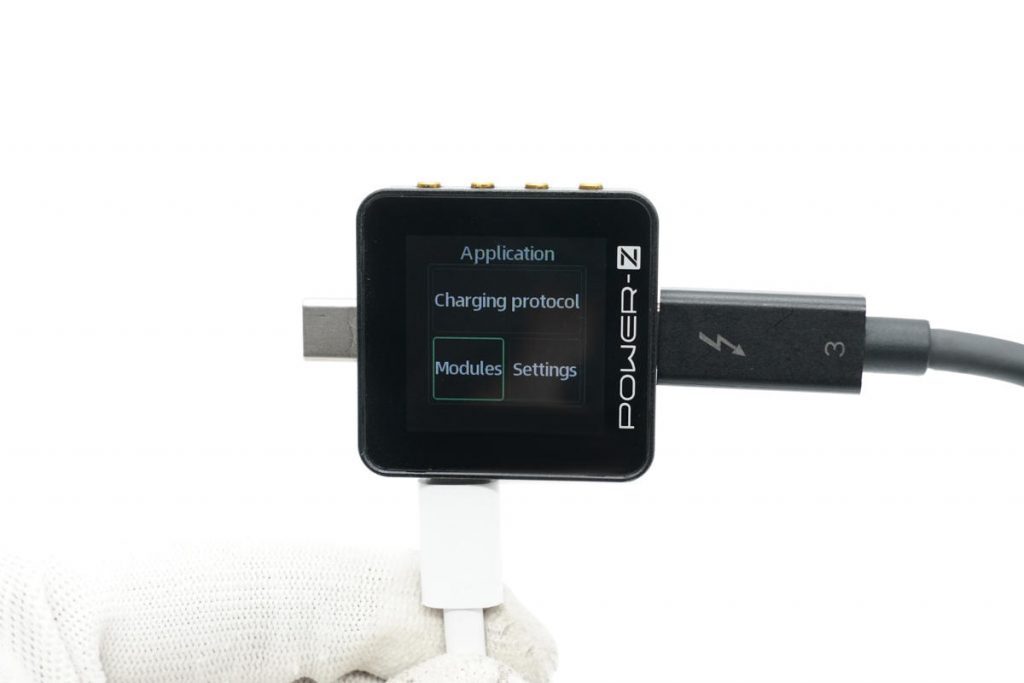

[어플리케이션]메뉴에서 우측의 [확인]버튼을 눌러 [모듈]를 선택하고 [확인]버튼을 다시 누릅니다.

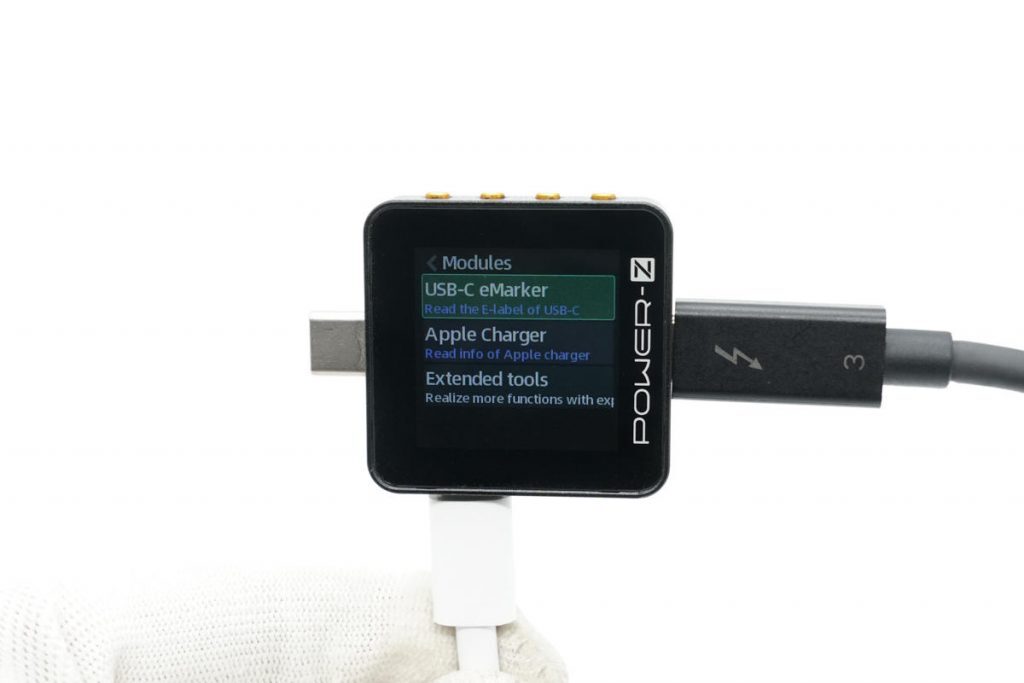

"Modules" 입력 후 첫 번째 항목인 "USB-C eMarker, Read the E-label of USB-C"가 자동으로 선택되고 "Confirm" 버튼을 누릅니다.

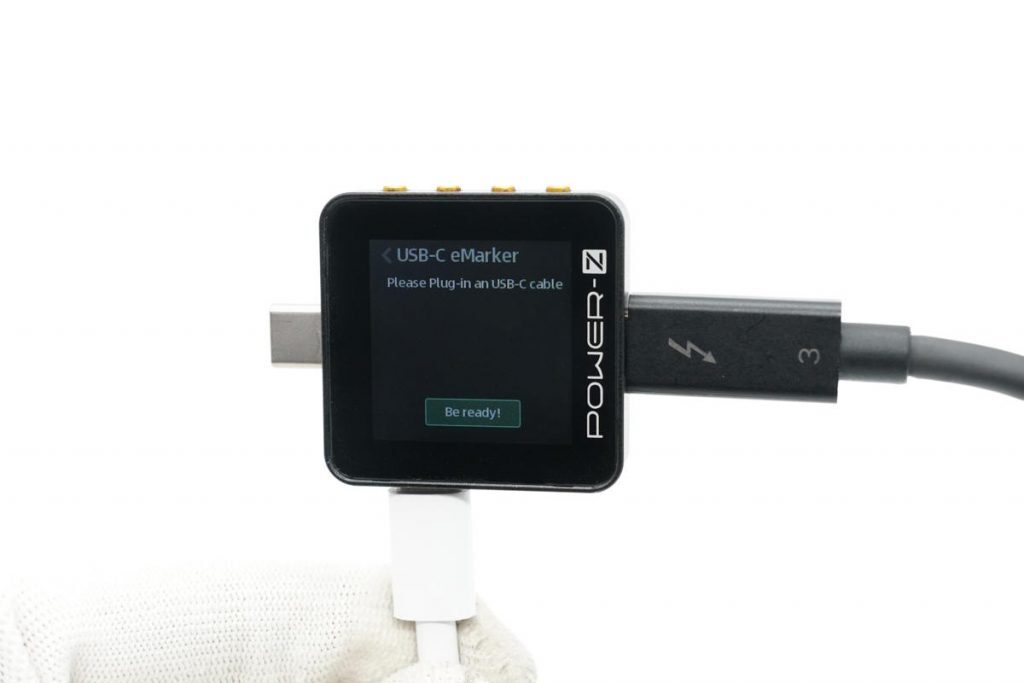

그러면 USB-C 케이블을 꽂아야 한다는 메시지가 표시됩니다.그리고 KT002C를 케이블에 연결한 후 "Confirm" 버튼을 다시 눌러야 합니다.

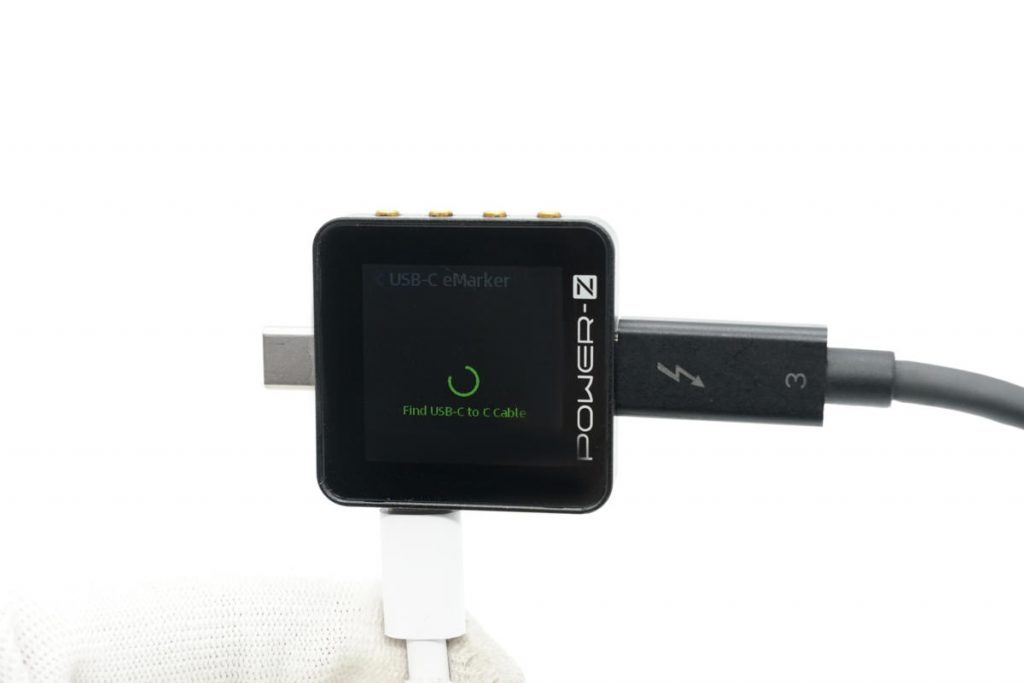

테스터가 케이블의 정보와 파라미터를 읽고 있습니다.

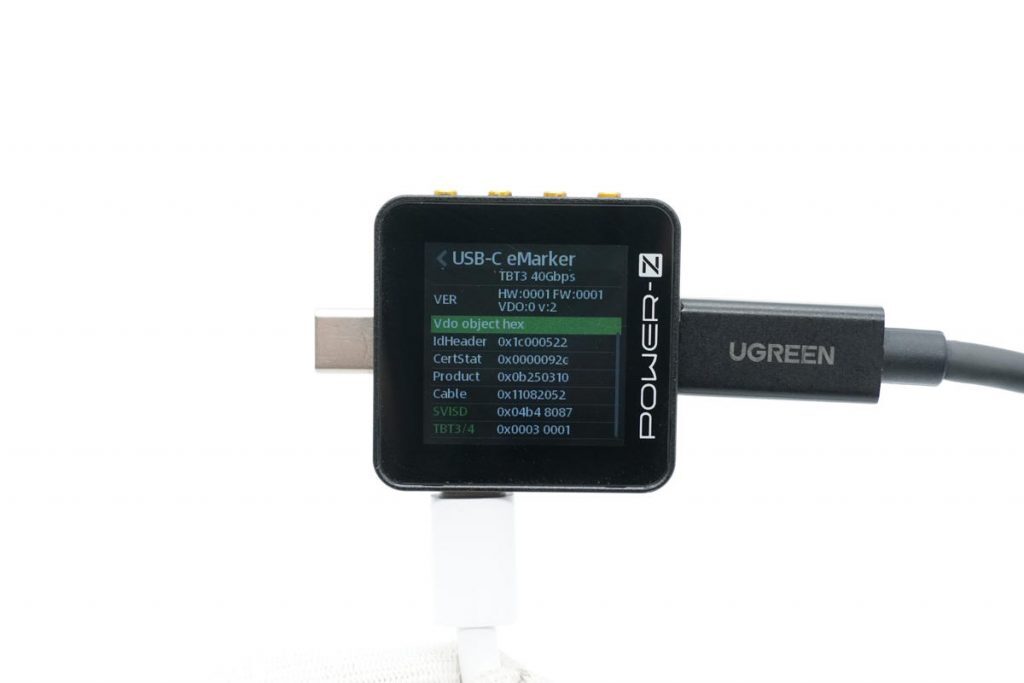

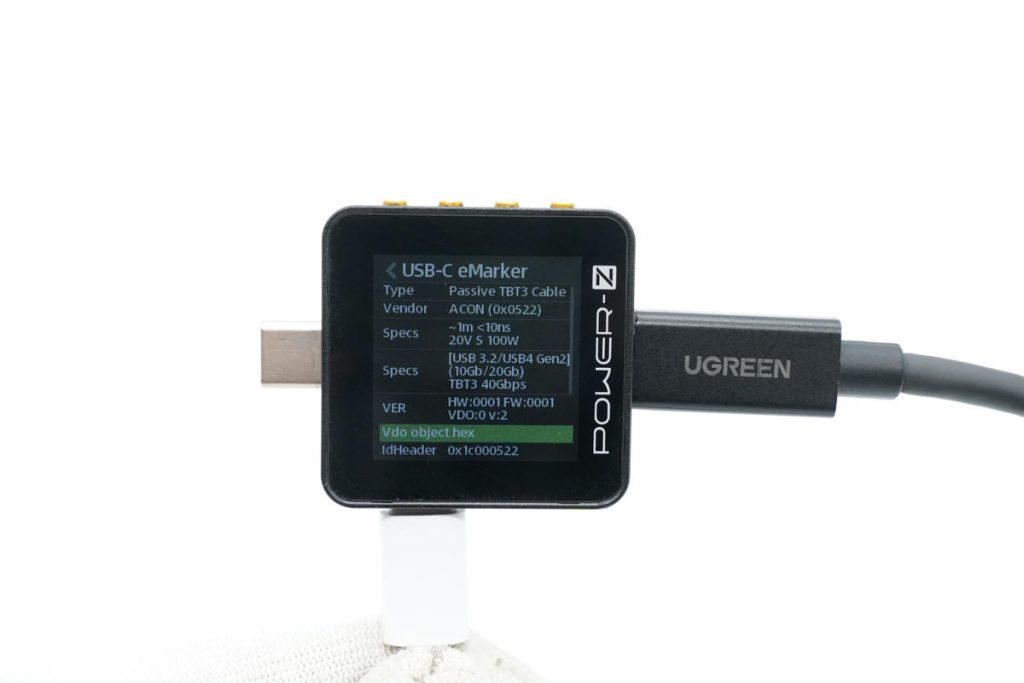

KM002C는 20V100W와 40Gbps의 데이터 전송 속도를 지원하는 패시브 Thunderbolt(TBT) 3 케이블임을 나타냅니다.

이 때 케이블에 대한 자세한 내용을 보려면 오른쪽 끝에 있는 "오른쪽" 버튼을 누르십시오.

다음은 충전기 사용 방법에 대한 구체적인 단계입니다.LAB POWER-Z KM002C를 사용하여 C-C 케이블을 테스트합니다.USB4 케이블 외에 충전기LAB POWER-Z KM002C는 Thunderbolt 4, USB4 케이블, 100W E-Marker 케이블 등 다른 C-C 케이블도 테스트할 수 있습니다.

C-C 타입의 케이블은 모두 비슷하지만 충전기는LAB POWER-Z KM002C는 충전 가능 여부, 충전 전력량, 데이터 전송 가능 여부, 전송 속도 및 느린 속도를 테스트할 수 있습니다.

관련 문서:
1. POWER-Z KM002C를 아마존에서 이용할 수 있게 되었습니다.
2. 언박싱 | POWER-Z KM002C @Charger 사용방법
3. Power-Z KM002C의 새로운 업데이트 (새로운 샤오미 프라이빗 프로토콜 검출)



https://www.chargerlab.com/how-to-use-the-chargerlab-power-z-km002c-pd3-1-tester-to-test-the-c2c-cable/



How to use the ChargerLAB POWER-Z KM002C PD3.1 tester to test the C2C cable?

With the release of the PD3.1 protocol, ChargerLAB has developed a tester, which is designed for PD3.1. We call it KM002C. As our latest tester, the performance has been greatly improved, and the appearance has been completely redesigned. It has been loved

www.chargerlab.com





PD3.1 프로토콜의 릴리스와 함께 Charger(충전기)LAB는 PD3.1용으로 설계된 테스터를 개발했습니다.우리는 그것을 KM002C라고 부릅니다.최신 테스터로서 성능이 대폭 향상되어 외관이 완전히 재설계되었습니다.

그것은 출시 이후 많은 엔지니어들과 괴짜들에게 사랑받고 있다.또한 PD3.1의 개발 및 전자기기 충전 테스트에 널리 사용되고 있습니다.

오늘은 Charger의 펌웨어를 업데이트하는 방법에 대해 알아보겠습니다.LAB POWER-Z KM002C PD3.1 테스터.

방법

충전기의 펌웨어를 업데이트하려면LAB POWER-Z KM002C PD3.1 테스터, PC 소프트웨어로 조작해야 합니다.

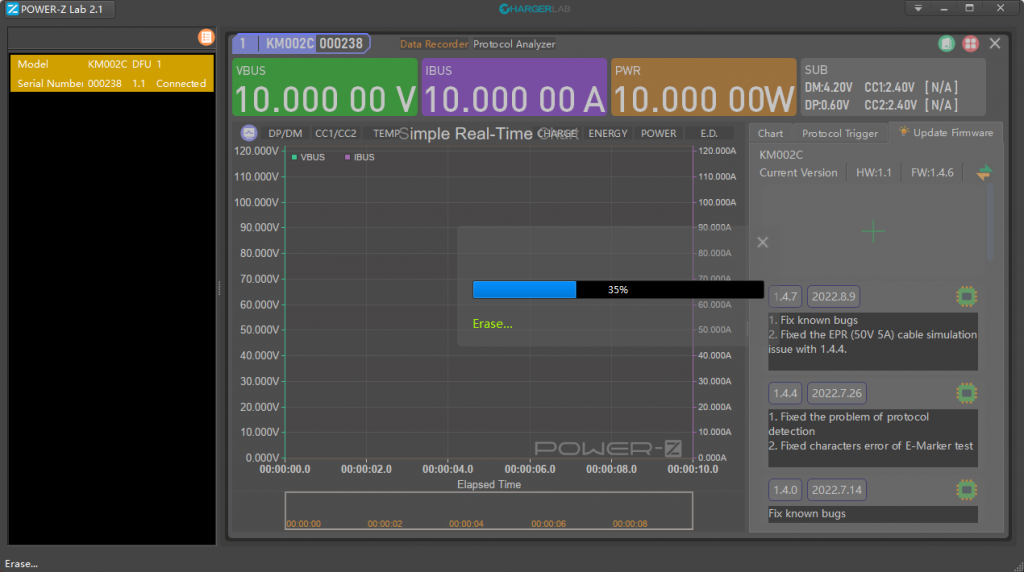

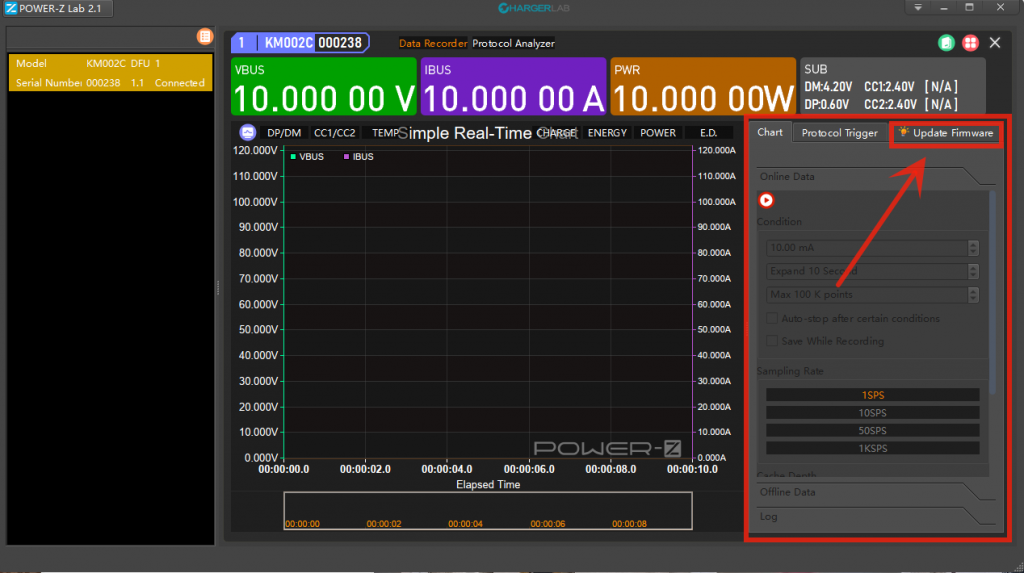

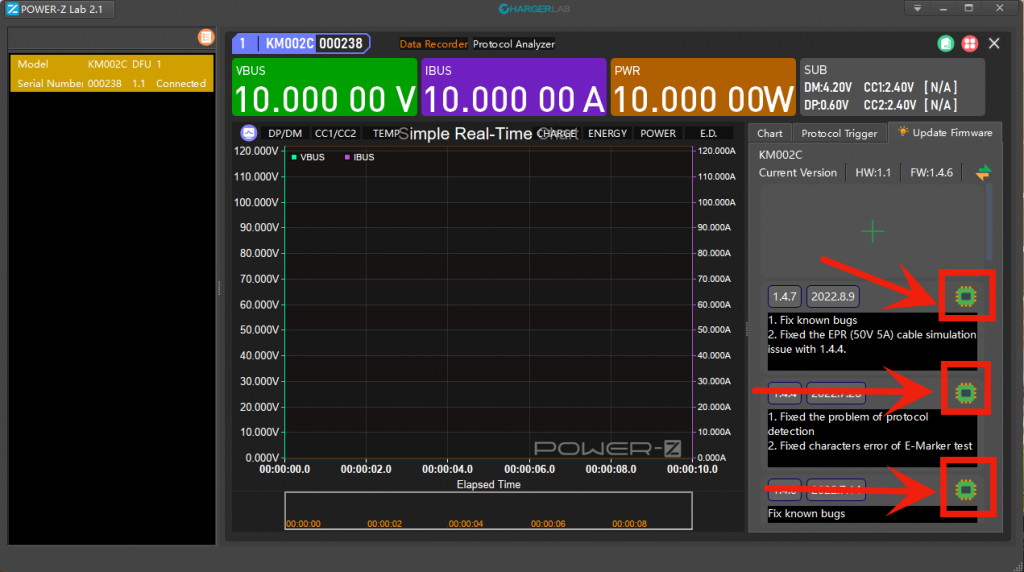

테스터를 PC 소프트웨어에 연결한 후 사용자 인터페이스에서 "Update Firmware(펌웨어 업데이트)"를 클릭해야 합니다.

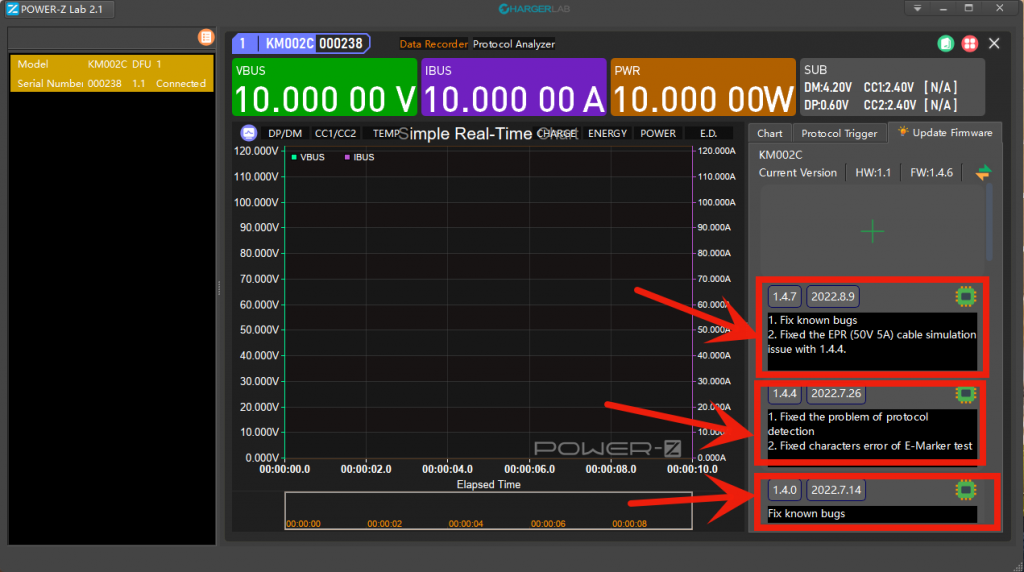

펌웨어를 업데이트할 수 있는 경우 "Update Firmware"의 세부 조작 인터페이스에 프롬프트가 표시됩니다.위 그림과 같이 빨간색 프레임의 부분은 Charger가현시점에서는, LAB는 이미 펌 웨어의 갱신을 개시하고 있습니다.

그런 다음 빨간색 프레임에 있는 "칩 아이콘"을 클릭하여 업데이트하십시오.

PC 소프트웨어를 클릭하면 이전 펌웨어가 지워지고 새 펌웨어가 기록됩니다.모든 과정이 거의 눈 깜짝할 사이에 완료되어 매우 편리합니다.

쉽죠, 그렇죠?충전기를 켜지 않는 이유LAB POWER-Z KM002C를 시험해 보시겠습니까?

관련 문서:
1. POWER-Z KM002C를 아마존에서 이용할 수 있게 되었습니다.
2. 언박싱 | POWER-Z KM002C @Charger 사용방법
3. Power-Z KM002C의 새로운 업데이트 (새로운 샤오미 프라이빗 프로토콜 검출)





https://www.chargerlab.com/how-to-update-the-firmware-of-chargerlab-power-z-km002c-pd3-1-tester/



How to Update The Firmware of ChargerLAB POWER-Z KM002C PD3.1 Tester?

Today, let's see how to update the firmware of the ChargerLAB POWER-Z KM002C PD3.1 tester.

www.chargerlab.com







애플은 6월 6일(현지시각) 최신 소프트웨어와 기술을 선보이기 위해 WWDC22를 시작했다.다양한 시스템 소프트웨어를 출시할 뿐만 아니라, M2 프로세서, MacBook Air 2022, MacBook Pro 13 2022, 새로운 35W 듀얼 USB-C 포트 콤팩트 전원 어댑터 등 다양한 블록버스터 하드웨어를 발표했습니다.

35 W 듀얼 USB-C 충전기x 2

애플이 WWDC22에서 새로운 35W 듀얼 USB-C 포트 콤팩트 전원 어댑터를 선보인 것은 이례적인 일로, 이 어댑터는 이전 30W보다 파워가 높아졌습니다.

가장 큰 장점은 2개의 USB-C 출력 포트가 있어 외출 시 MacBook과 iPhone을 동시에 충전할 수 있다는 것입니다.

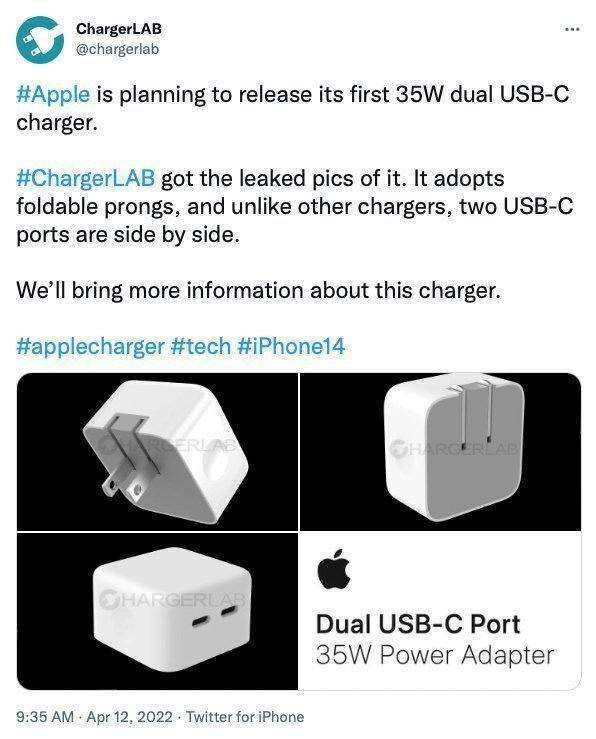

빠르면 2022년 4월, 충전기LAB는 애플의 35W 듀얼 USB-C 포트 콤팩트 전원 어댑터를 발표했는데, 이는 결국 나중에 나타났다.

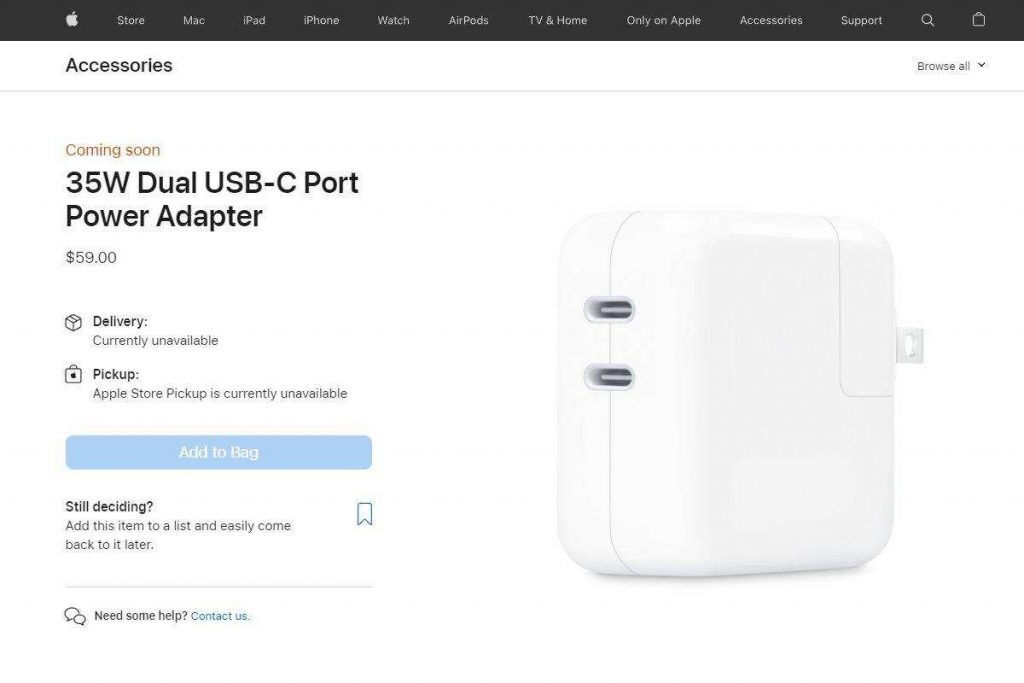

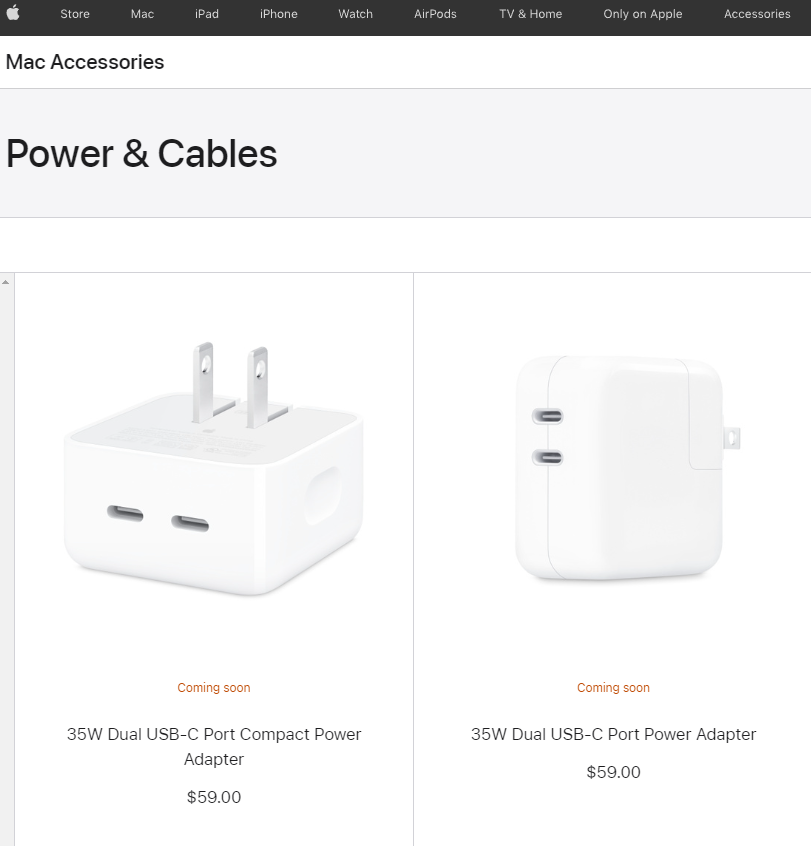

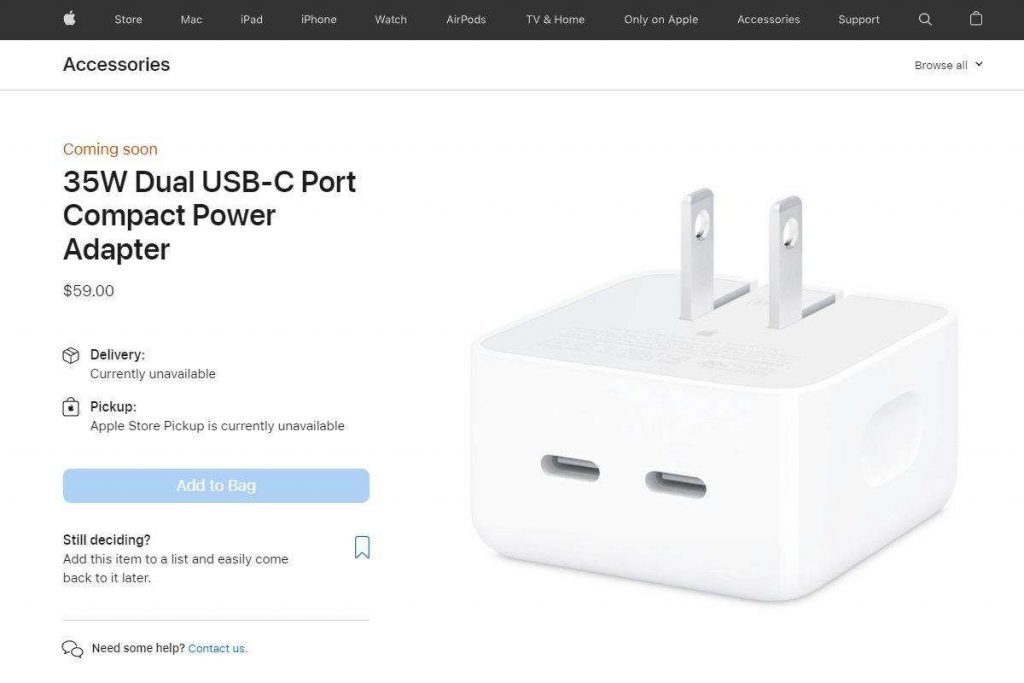

WWDC22에서 공개된 새로운 35W 듀얼 USB-C 포트 콤팩트 전원 어댑터는 현재 미국 온라인 애플 스토어에서 59달러에 판매되고 있습니다.게다가 미국 온라인의 공식 Apple Store에는, 컨퍼런스에서 언급되지 않은 또 다른 35 W 듀얼 USB-C 포트 전원 어댑터도 탑재되어 있습니다.이는 이전 Apple 전원 어댑터 패밀리의 디자인과 일치하며, 접이식, 탈부착식, 교환이 가능합니다.가격은 59달러로 동일합니다.

  1. 새로운 35W 듀얼 USB-C 포트 콤팩트 전원 어댑터

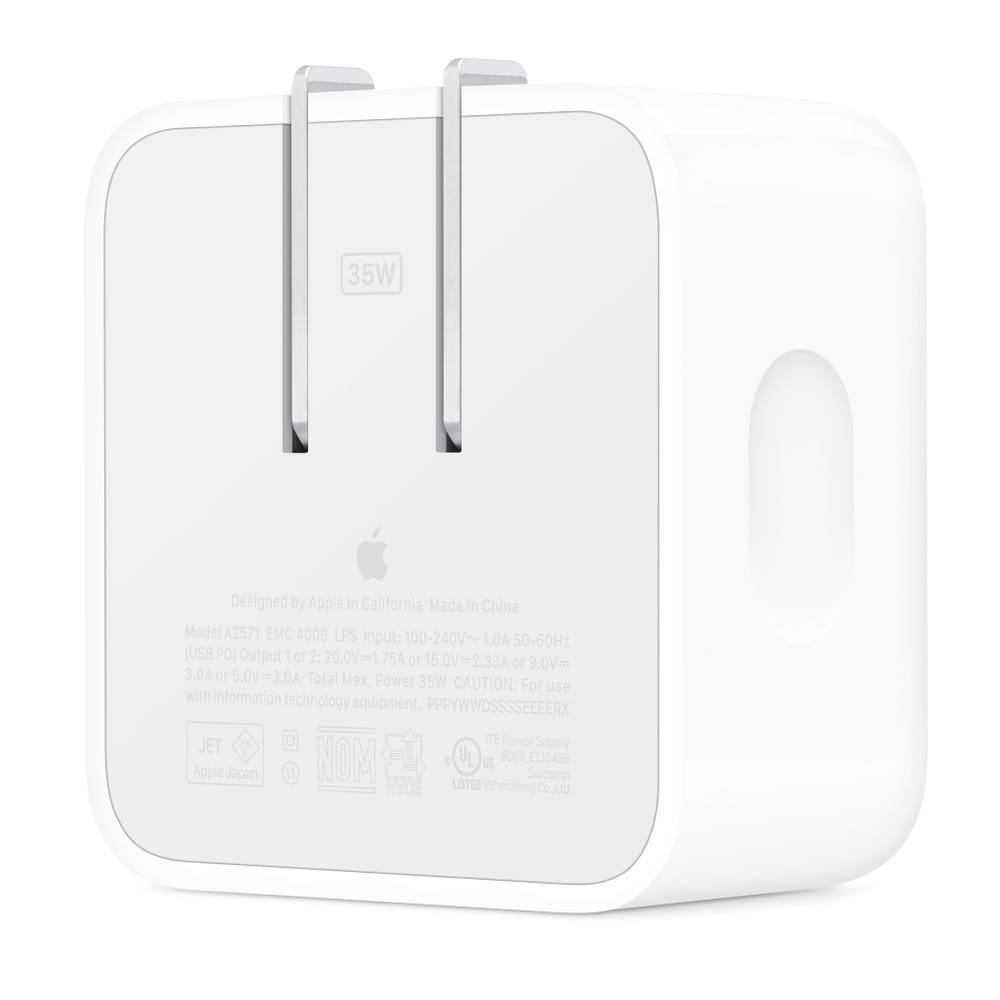

35W 듀얼 USB-C 포트 콤팩트 전원 어댑터는 이전 Apple 전원 어댑터와 디자인이 다릅니다.다만, 컴팩트한 사이드 프롱 디자인으로, 외부는 매끄럽고 측면은 2개의 USB-C 출력 포토가 있기 때문에, 벽면 플러그에 사용하면 케이블이 자연스럽게 빠져 나옵니다.이 버전도 컨퍼런스에서 공개된 버전입니다.

전원 어댑터는 양쪽에 움푹 패여 있어 손에 쥐기 쉽고, 접이식 핀으로 외출 시 휴대성이 향상됩니다.그러나 구조적인 관점에서 볼 때, 20W 이상의 전력을 가진 애플의 이전 USB-C 전원 어댑터에서는 드문 분리형입니다.

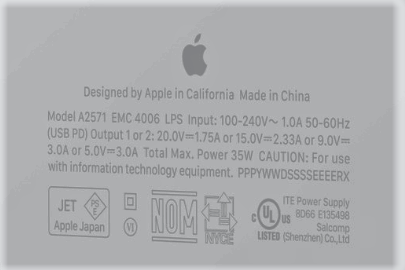

충전기의 기종은 A2571(Salcomp)로 100~240V~1.0A 50~60Hz의 입력에 대응하고 있습니다.또한 20V1.75A/15V2.33A/9V3A/5V3A의 4개의 고정 PDO를 지원합니다.두 포트는 각각 최대 35W를 지원하며 USB PD 프로토콜을 지원합니다.

  1. 기존 35W 듀얼 USB-C 충전기

35W 듀얼 USB-C 포트 전원 어댑터의 다른 버전은 Apple의 일반적인 디자인을 채택하고 있습니다.사각형 외관, 좌우 초음파 다이 어셈블리, Apple 고유의 탈부착 및 교환 가능한 프롱을 사용합니다.

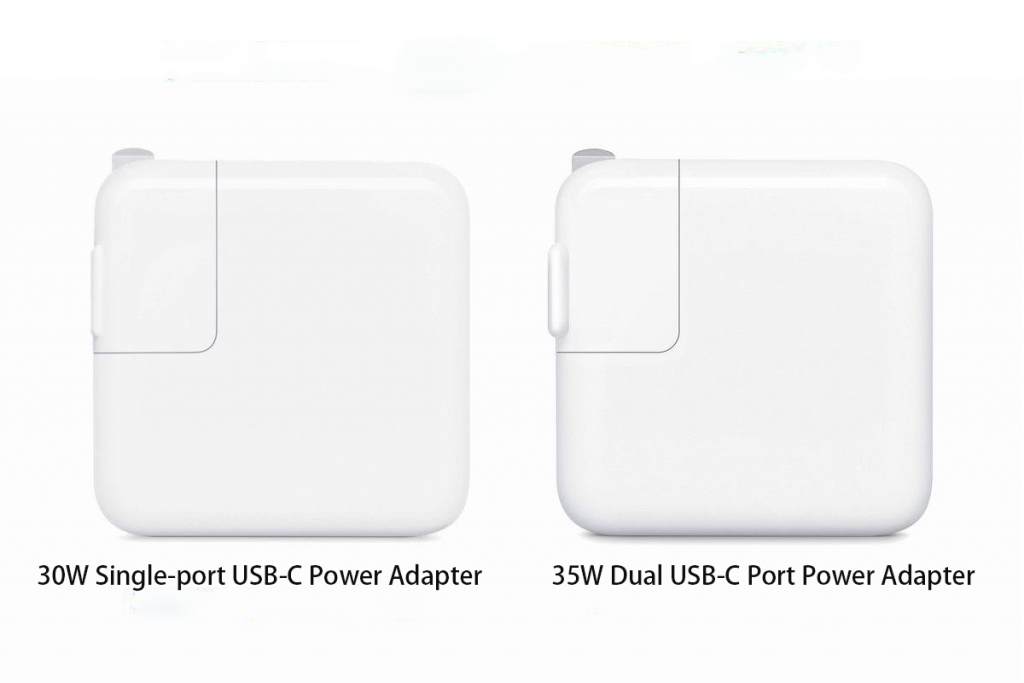

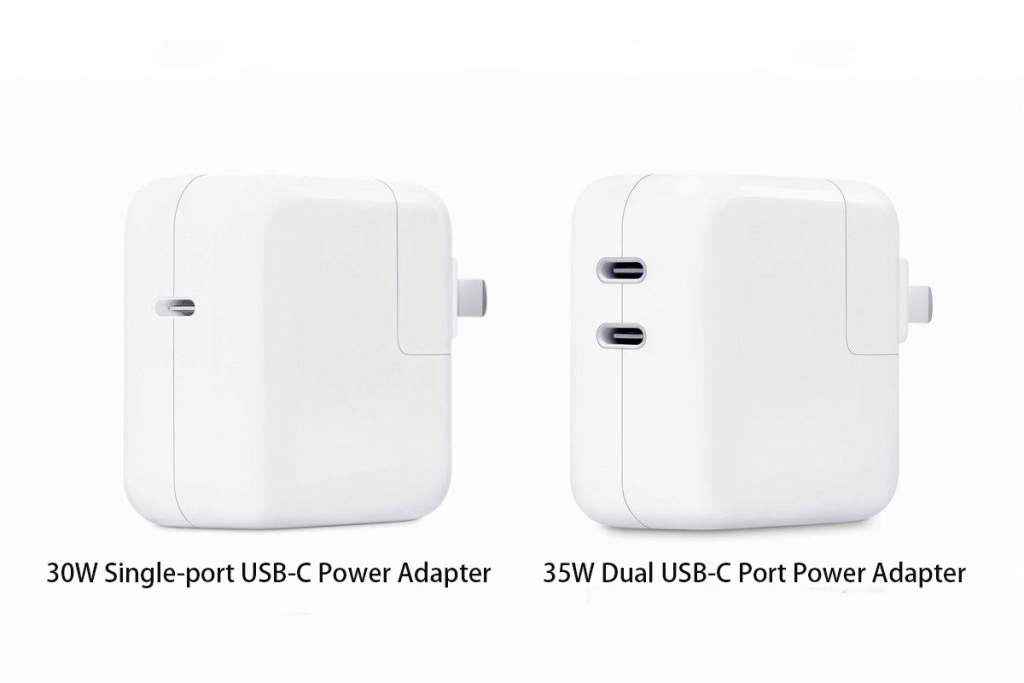

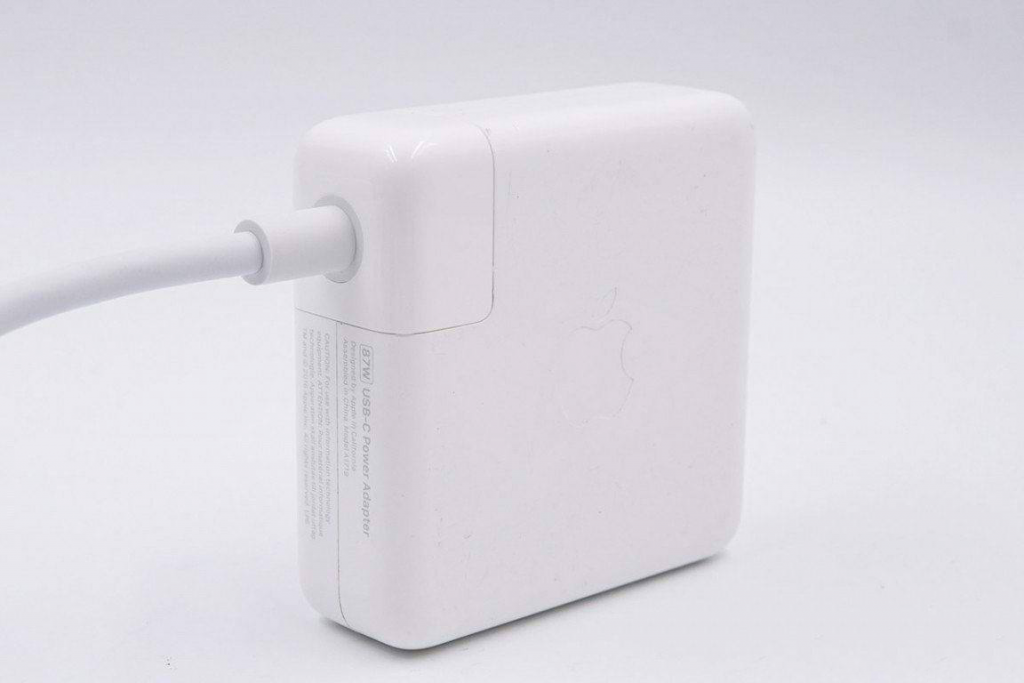

Apple의 통상적인 설계와 탈부착 가능한 핀을 채용하고 있기 때문에, 30 W 싱글 포토 USB-C 전원 어댑터와 35 W 듀얼 USB-C 포토 전원 어댑터를 비교하고, 볼륨을 취득할 수 있습니다.측면에서도 알 수 있듯이 35W 듀얼 USB-C 포트 전원 어댑터는 30W 포트와 크기가 동일합니다.

포토의 양은, 2개의 전선에서 가장 큰 차이입니다.2개의 크기와 치수는 동일하므로 Charger에서 검토한 Apple 30W 전원 어댑터 원고의 3차원을 사용할 수 있습니다.참조용 LAB.애플의 35W 듀얼 USB-C 포트 전원 어댑터는 56X56X28.5mm(2.2X2.2X1.1인치)로 추정되며 부피는 89.39cm², 전력 밀도는 0.39W/cm†

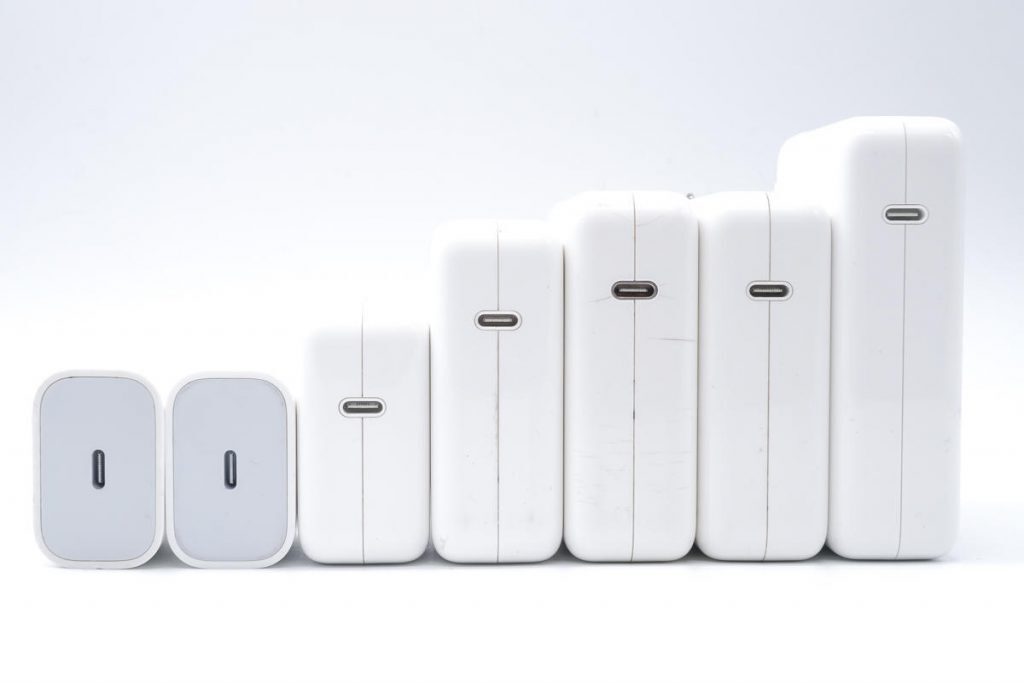

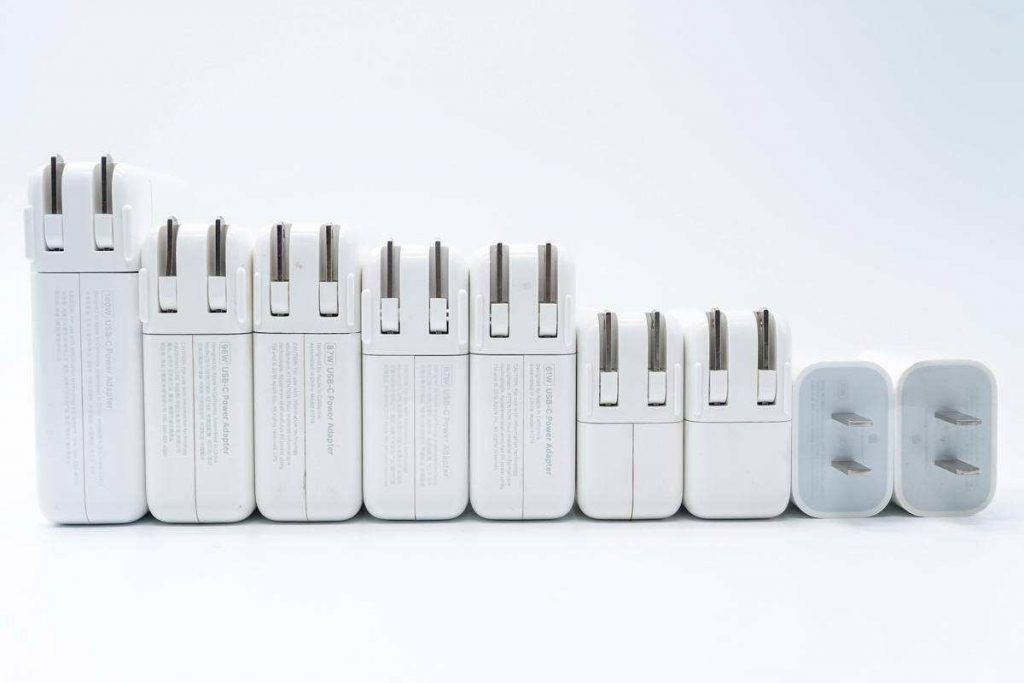

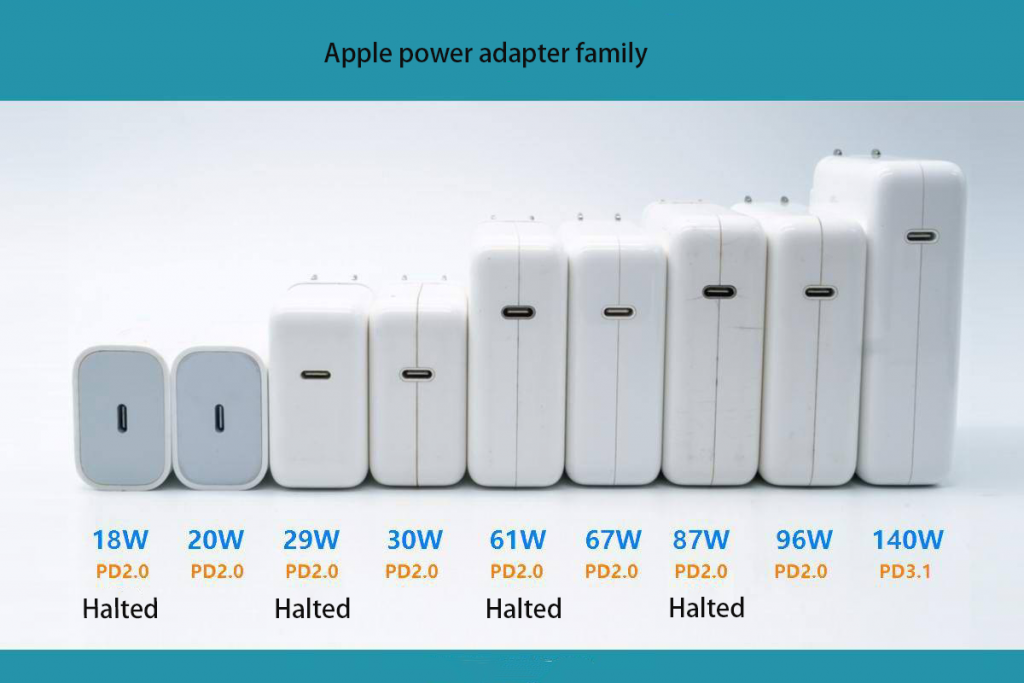

위의 그림은 Apple의 전원 어댑터 패밀리 역대 차트입니다.29W~140W는 모두 같은 디자인을 채택하고 있는 것을 쉽게 알 수 있습니다.또한 이 차트에는 제품의 검정력 반복 및 변경 내용이 나와 있습니다.

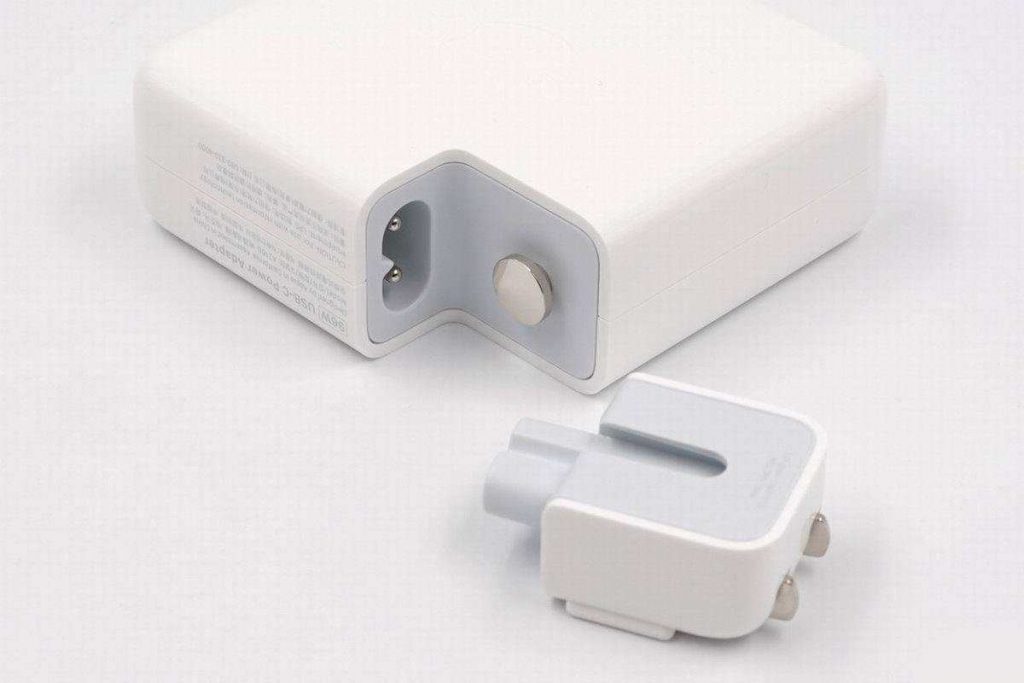

그럼 뒷모습을 보세요.20W보다 큰 모든 애플 전원 어댑터는 애플 고유의 탈부착식 디자인을 사용합니다.

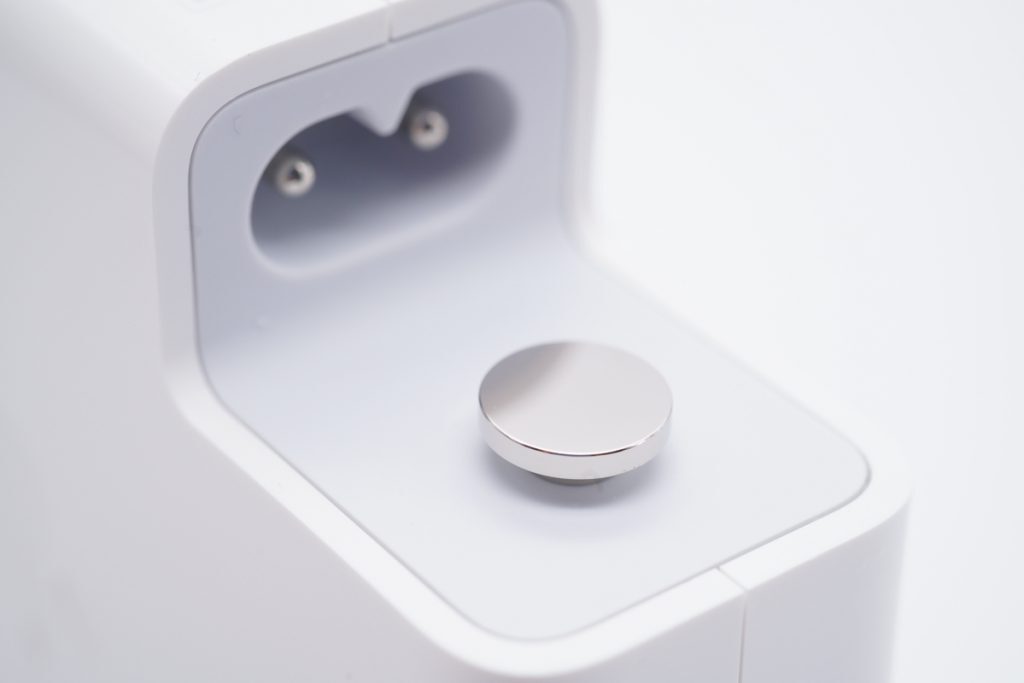

Apple 전원 어댑터의 탈부착 가능한 핀은 전원 장치용 공통의 「8」자형 잭과 플러그를 고정하기 위한 금속 원형 못으로 설계되어 있으며, 이 못은 접지에 사용할 수 있습니다.리무버블 설계 덕분에 전원 어댑터는 국가별로 다른 플러그로 판매할 수 있습니다.또한 사용자는 다른 교환용 핀을 구입하여 지역 간 업무 및 이동이 가능합니다.

애플은 또한 사용자가 선택할 수 있는 3코어 케이블이 있는 탈착식 플러그를 가지고 있다.탈착식 핀을 교환할 수 있어 전원 어댑터를 데스크탑 충전기로 전환할 수 있으며, 둥근 못과 연결하여 접지 기능을 사용할 수 있습니다.그러면 충전기LAB는 전 세계 애플 스토어에서 35W 충전기 버전과 가격을 조사했습니다.

영국 애플 스토어 가격

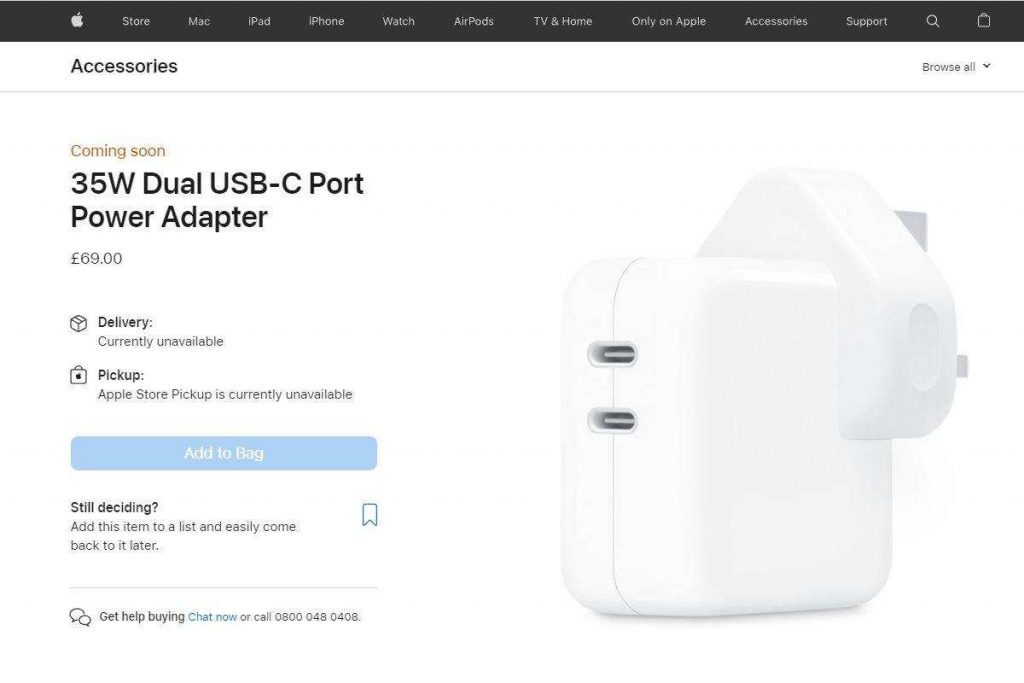

영국 온라인 애플 스토어에는 단 한 가지 버전의 35W 충전기 가격이 69파운드(약 84달러)밖에 없습니다.

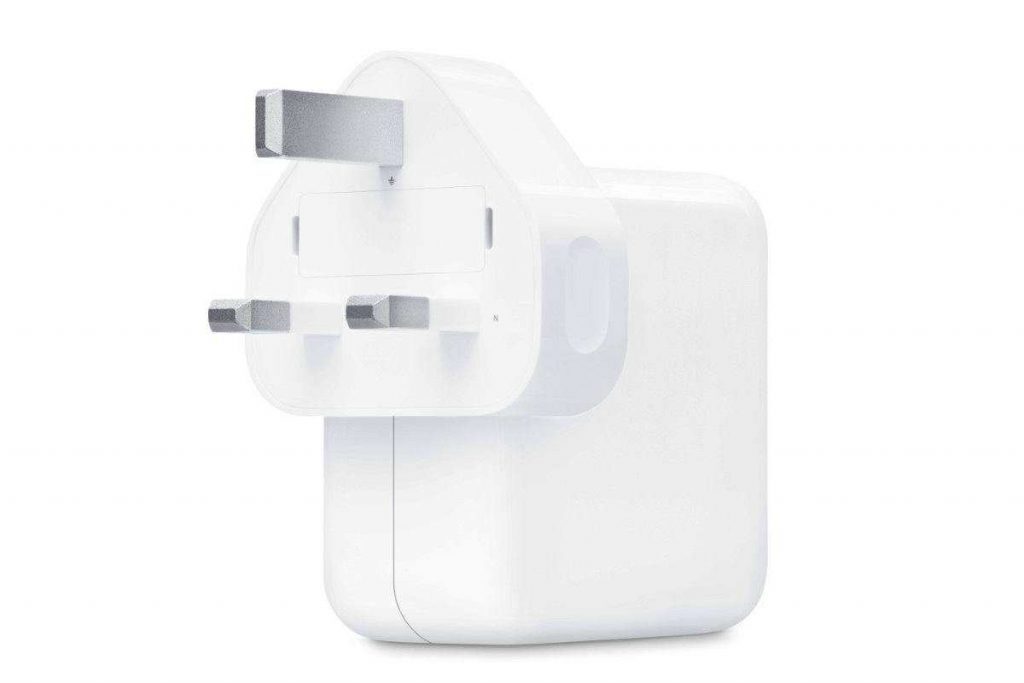

영국 온라인 Apple Store에서 판매되는 버전은 영국 표준 플러그 교체와 함께 제공됩니다.3핀 플러그는 크기가 크고, 활선과 중성선의 끝을 플라스틱으로 감싼다.영국의 표준 플러그는 크지만, 플러그와 플러그의 감촉과 견고함은 모든 타입 중에서 최고라고 생각합니다.

독일 애플 스토어 가격

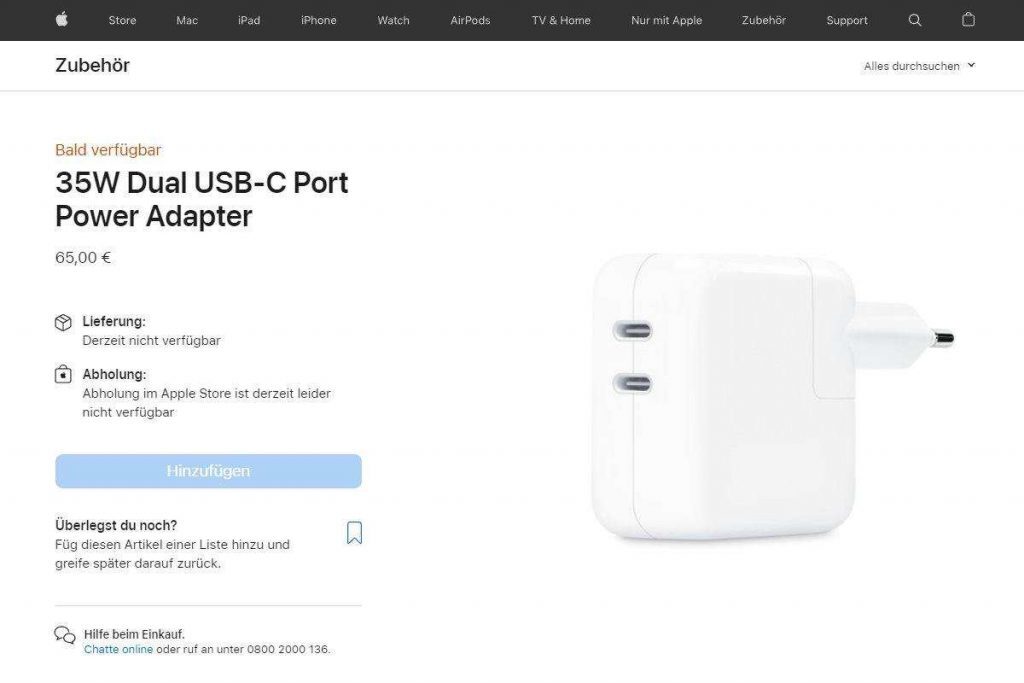

독일 온라인 애플 스토어에 있는 35W 충전기의 가격은 65유로, 약 68달러이다.

독일 온라인 애플 스토어에서 판매되는 버전은 유럽 표준 프롱 대체 기능을 갖추고 있습니다.플러그는 두 다리의 원통형 플라스틱으로 싸여 있습니다.또한 연장부의 일부는 소켓 내부 깊숙이 들어가 있어 삽입 구조를 통합하여 단일 부하를 피할 수 있을 뿐만 아니라 감전 위험을 제거하는 데에도 사용됩니다.

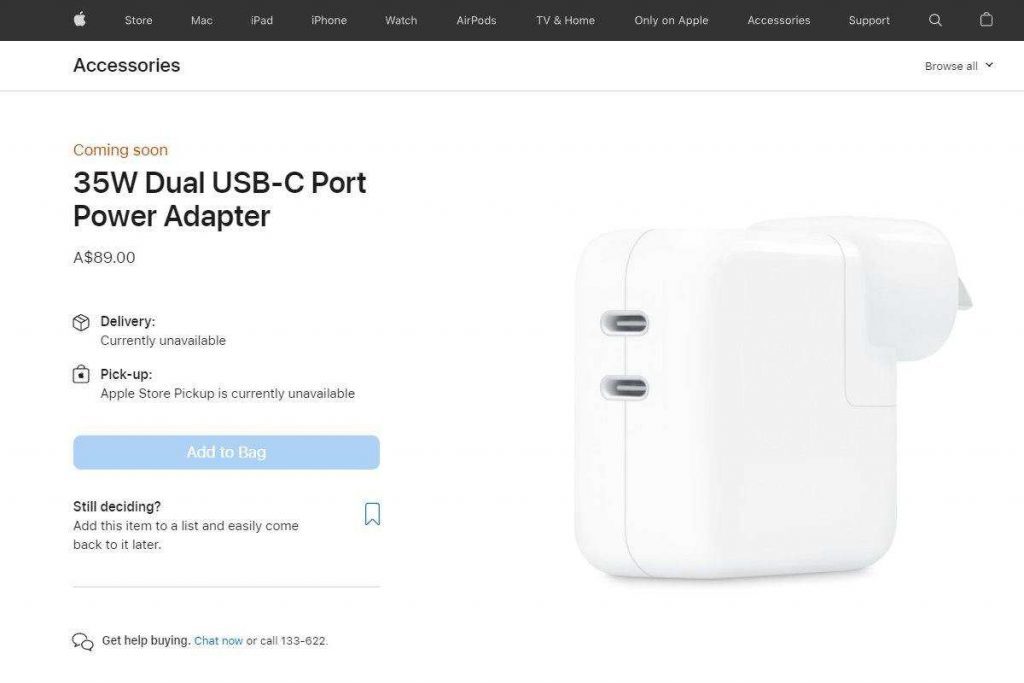

호주 애플 스토어 가격

호주의 온라인 애플 스토어에는 단 한 가지 버전인 35W가 89AUD, 즉 약 62달러에 판매되고 있다.

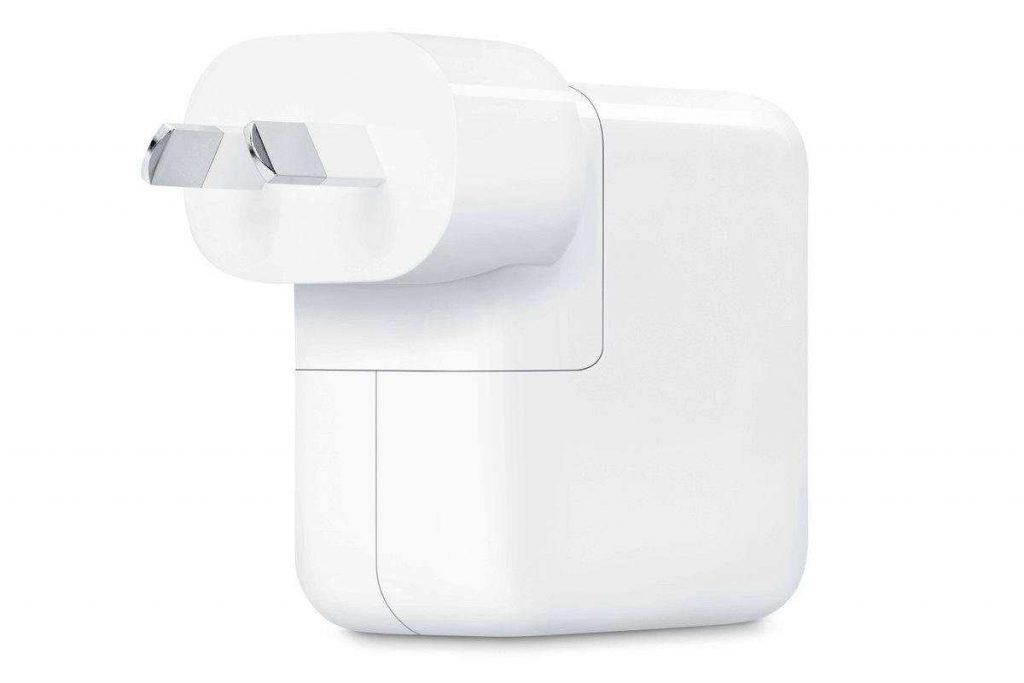

호주판에는 호주 규격의 가지와 두 개의 기울어진 가지 형태가 있습니다.

애플 스토어별 가격 요약

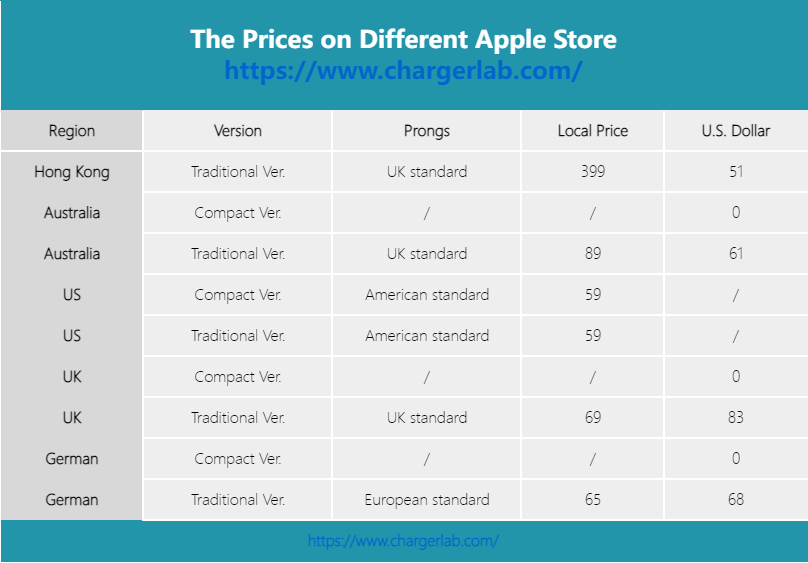

ChargerLAB는 여러 국가의 Apple Store에서 판매 정보를 수집하여 차트에 요약했습니다.보시는 바와 같이 콤팩트 충전기는 현재 "미국 표준" 가지 버전에서만 구입할 수 있으며 일부 지역에서만 구입할 수 있습니다.하지만 전통적인 것은 대부분의 지역에서 구입할 수 있습니다.

판매 중인 35W 전원 어댑터 가격을 모두 달러로 환산하면 가장 싼 곳은 중국 홍콩으로 340달러, 미국은 51달러다.가장 비싼 영국은 무려 85달러에 달했다.

충전기의 개요랩

35W 듀얼 USB-C 포트 콤팩트 전원 어댑터는 현재 일부 지역에서만 "미국 표준" 프롱 버전으로 구입할 수 있습니다.

기존의 35W 듀얼 USB-C 포트 전원 어댑터는 대부분의 지역에서 구입할 수 있습니다.탈부착 가능한 폴딩 프롱 디자인을 채택하여 미국, 유럽, 영국 및 호주 표준 프롱 중에서 선택할 수 있습니다.

두 버전의 전원 어댑터는 동일한 가격인 59달러입니다.Apple 35W 듀얼 USB-C 포트 콤팩트 전원 어댑터의 글로벌 가격은 홍콩달러 51달러에서 영국달러 85달러까지 다양합니다.

충전기LAB에서는 이 2가지 버전의 Apple 35W 듀얼 USB-C 포트 전원 어댑터를 입수했습니다.상세한 언박싱, 리뷰, 호환성 테스트 및 해체 정보를 제공합니다.후속 업데이트에 유의하시기 바랍니다.

관련 문서:
1. 애플, WWDC22에서 35W 듀얼 USB-C 충전기 출시
2. Apple 20W와 Apple 18W 충전기의 차이점
3. Apple 143W 전원 어댑터 해체 (모두 새로운 24인치 iMac용)



https://www.chargerlab.com/the-prices-of-the-apple-new-35w-dual-usb-c-charger-vary-by-region/



The Prices of the Apple New 35W Dual USB-C Charger Vary by Region

Apple kicked off its WWDC22 on June 6, current local time, to present the latest software and technology. In addition to releasing a variety of system software, it also announced a range of blockbuster hardware, including the M2 processor, MacBook Air 2022

www.chargerlab.com

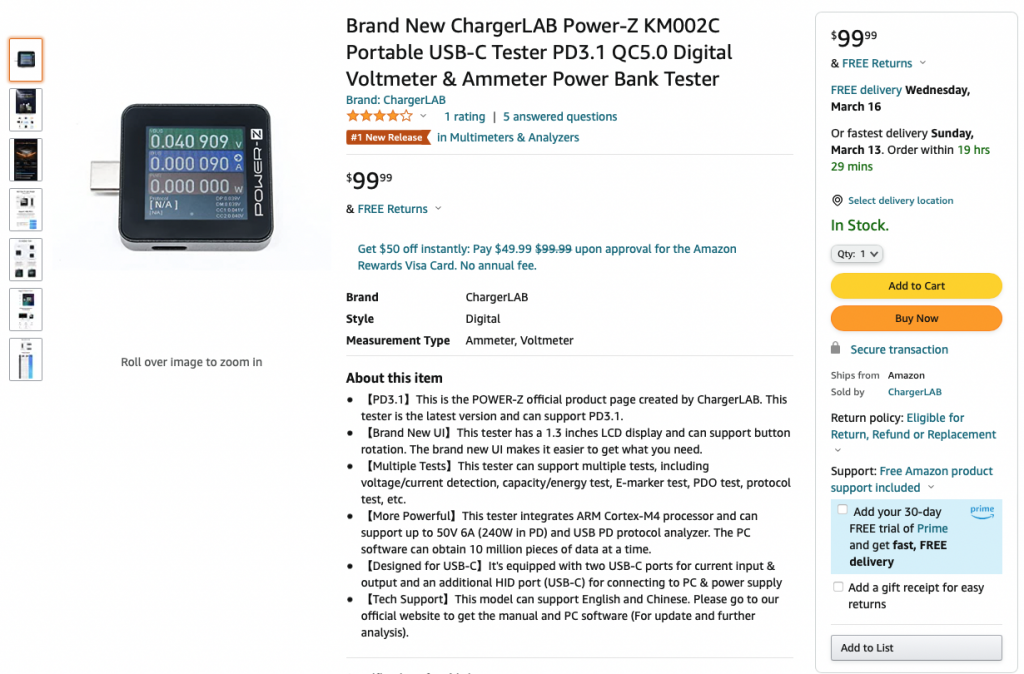

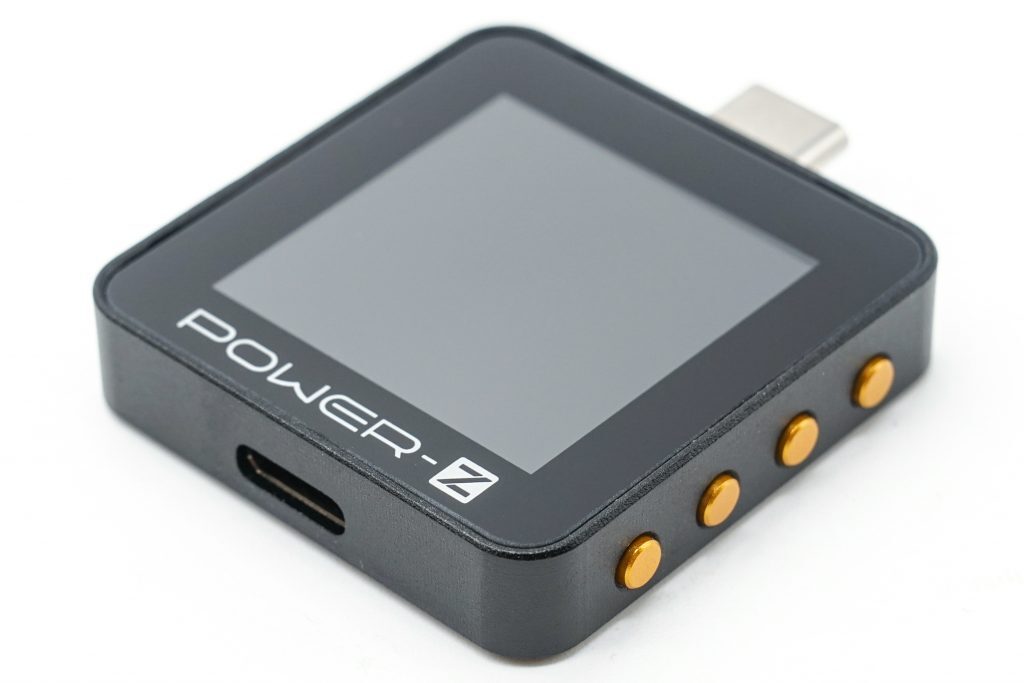

POWER-Z KM002C는 이제 Amazon에서 사용할 수 있습니다.





PD3.1 프로토콜의 출시와 함께 ChargerLAB은 PD3.1용으로 설계된 테스터를 개발했습니다. 우리는 그것을 KM002C 라고 부릅니다 . 최신 테스터로 성능이 크게 향상되었을 뿐만 아니라 외관도 완전히 새롭게 디자인되었습니다.
출시 이후 많은 엔지니어와 괴짜들의 사랑을 받아왔습니다. 그리고 PD3.1의 개발 및 전자 기기의 충전 테스트에 널리 사용됩니다.

작년 10월에 이 제품을 출시했습니다. 그리고 이제 Amazon에서 사용할 수 있습니다.
여기를 클릭하여 Amazon 에서 $99.99에 구입할 수 있습니다.

전력 감지, 프로토콜 감지, 프로토콜 트리거링, PC 소프트웨어, PD 프로토콜 분석기 등과 같은 이전 세대의 강력한 기능을 계속합니다.

이번에는 다음과 같은 측면에서 업그레이드했습니다.
1. 현재와 미래의 더 높은 전력 장치를 지원하기 위해 측정 범위가 50V 6A로 증가되었습니다.
2. 이전 세대와 비교하여 PD3.1, QC4, QC5, UFCS, VOOC, VIFI 및 기타 프로토콜에 대한 지원을 추가했습니다.
3. HID 포트가 Micro USB에서 USB-C로 업그레이드되었습니다.
4. 1.3인치 LCD 디스플레이와 새로운 UI를 채택했습니다. 선명한 색상 블록과 더 큰 글꼴로 필요한 것을 더 쉽게 얻을 수 있습니다.
5. ARM Cortex-M4 프로세서로 더욱 강력해졌습니다. 그리고 더 많은 새로운 기능을 제공하기 위해 펌웨어를 계속 업데이트할 것입니다.
6. Apple 충전기의 일련 번호를 감지할 수 있습니다.

테스터는 MacBook과 같은 느낌의 유니바디 알루미늄 합금과 CNC 기술을 채택했습니다. 36 x 37 x 8mm(1.42 x 1.46 x 0.31인치)에 불과한 아주 작은 크기입니다. 무게는 15.9g(0.56oz)에 불과합니다. 따라서 지갑에 쉽게 넣을 수 있습니다.

측면에는 각각 뒤로, 확인, 왼쪽 및 오른쪽인 4개의 황금색 버튼이 있습니다. 따라서 테스터를 쉽게 제어할 수 있습니다.
반대쪽은 USB-C로 업그레이드된 HID 포트입니다. PC와 전원을 연결하여 사용할 수 있습니다. 또한 USB4를 지원하는 양방향 USB-C Male 및 Female도 장착되어 있습니다.

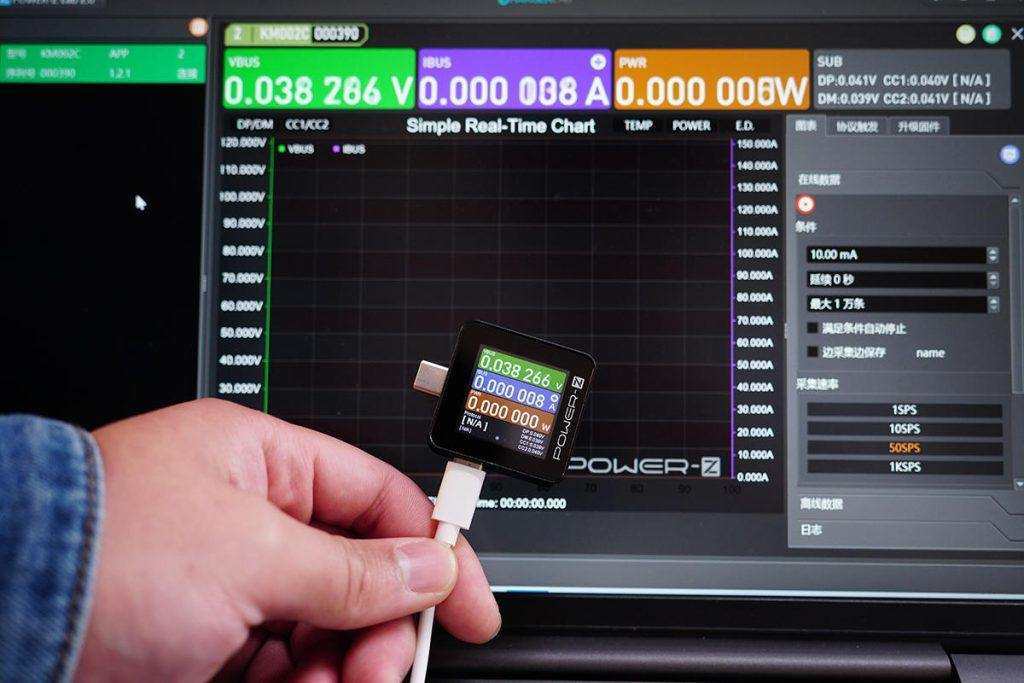

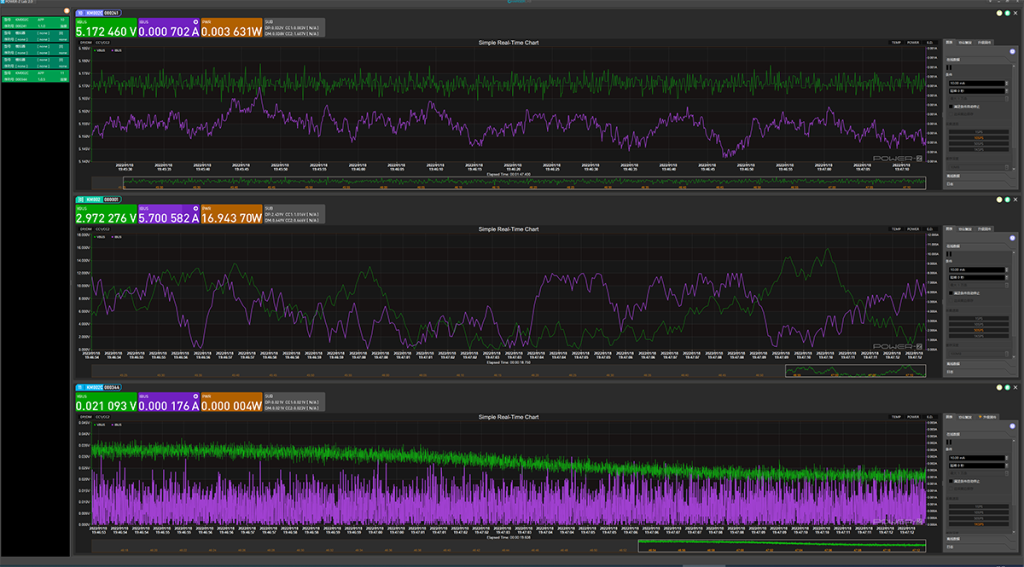

마지막으로 PC 소프트웨어도 완전히 재설계되었습니다. 디자인 스타일은 테스터와 동일하며 다른 색상 블록을 사용하면 다양한 데이터를 쉽게 모니터링할 수 있습니다. 상단에서 실시간 전압, 전류, 전력을 볼 수 있습니다. 그리고 실시간 곡선이 맨 아래에 있어 매우 직관적입니다.

아래 동영상을 클릭하시면 사용법도 보실 수 있습니다.



물론 여기에서 온라인 영어 설명서 를 얻을 수 있습니다.
수시로 업데이트할 예정이므로 다운로드할 필요가 없습니다.
최상의 사용자 경험을 위해 Google 문서 앱 또는 컴퓨터 브라우저를 사용하여 볼 것을 강력히 권장합니다.

Power-Z 테스터에 관심이 있으시면 여기를 클릭하여 공식 Amazon 스토어에서 구입할 수 있습니다



참고: ChargerLAB은 전체 온라인 플랫폼에서 Power-Z 브랜드의 유일한 매장입니다. 우리는 누구에게도 이 제품을 판매하도록 승인한 적이 없습니다. (Amazon, eBay, AliExpress, Wish, Walmart, Shoppe 및 Lazada를 포함하되 이에 국한되지 않음), 이 상점에서 판매되지 않는 제품은 가짜 또는 위조품입니다. 정상적으로 업그레이드 되지 않을 수 있습니다. 소비자는 조심하고 속지 말아야 합니다.



https://www.chargerlab.com/power-z-km002c-is-now-available-on-amazon/



POWER-Z KM002C is now available on Amazon

Of course, you can get the online English manual here.  We will update it from time to time, so there's no need to download it. For the best user experience, we strongly suggest you use the Google docs APP or Computer browser to view it.

www.chargerlab.com



ChargerLAB POWER-Z KM002C USB Tester User Manual

https://docs.google.com/document/d/1T55UeixUNN9La3tzAF0jO45Snw_rrd9RVGt3XQeRIM8/edit



ChargerLAB POWER-Z KM002C USB Tester User Manual

ChargerLAB POWER-Z KM002C USB Tester User Manual We will update it from time to time, so there's no need to download it. For the best user experience, we strongly suggest you use the Google docs APP or Computer browser to view it. 1. Version history REV 1.

docs.google.com

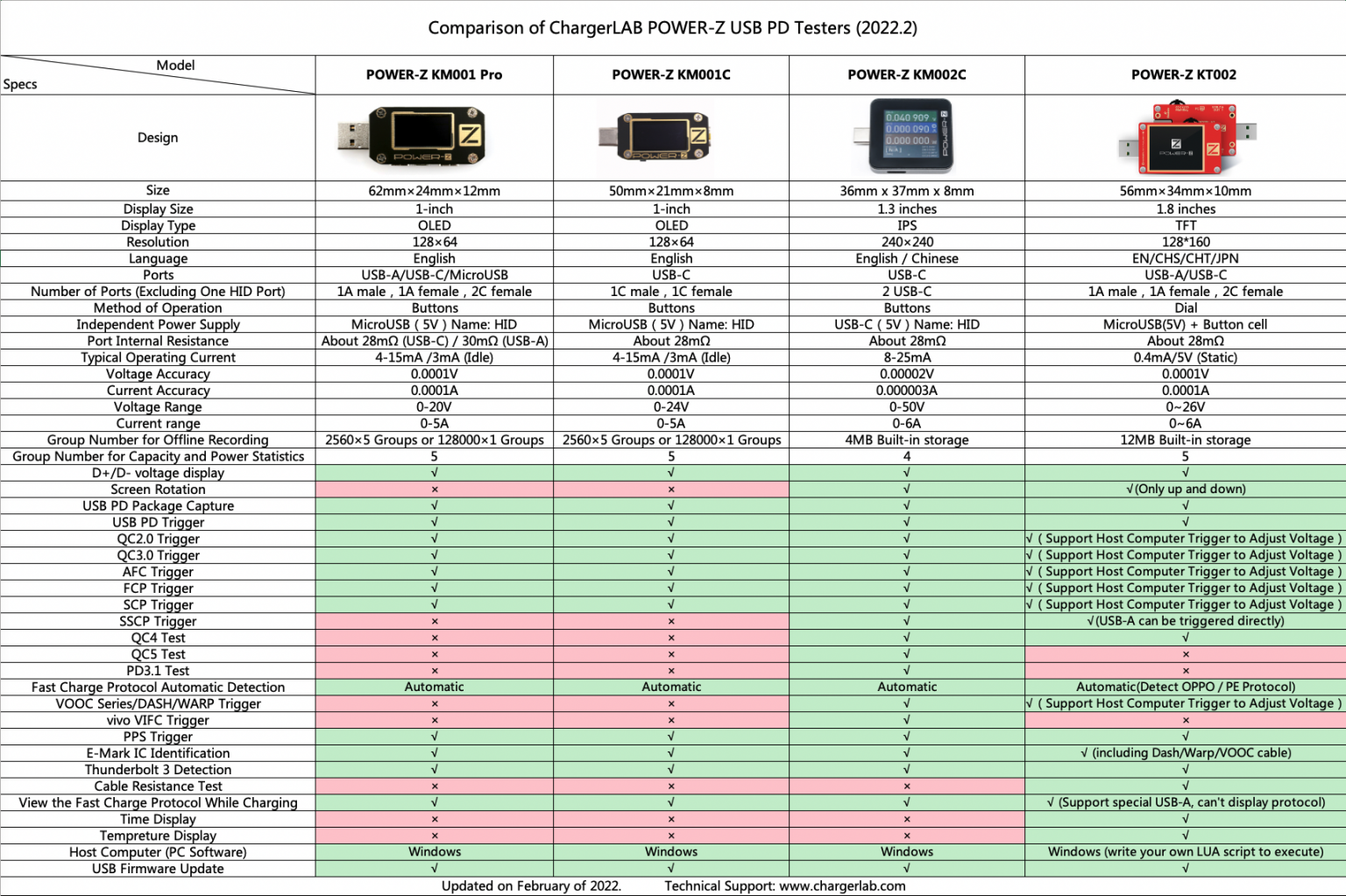

Comparison of ChargerLAB POWER-Z USB PD Testers (2022.2)







https://www.dropbox.com/sh/wh8rsfvbhxye5g8/AABrFPeR31-x3Y04of6SkYyQa/POWER-Z%20KM002C/PC%20Software?dl=0&subfolder_nav_tracking=1



PC Software

Dropbox를 통해 공유함

www.dropbox.com



Apple 140W PD3.1 고속 충전기에서 Navitas GaN IC 발견



2021년 초 ChargerLAB은 Apple 이 GaN 기술을 자체 고전력 충전기에 통합하여 더 높은 변환 효율을 얻고 충전기 크기를 줄일 것이라고 보고했습니다. 고성능 노트북용 전원 어댑터를 소형화하고 사용자가 쉽게 휴대하고 수용할 수 있습니다.



GaN IC는 기존 실리콘 IC보다 스위칭 손실이 낮고 스위칭 속도가 빠릅니다. 충전기에 적용하면 기존 실리콘 IC의 역 회복을 제거하고 스위칭 주파수를 크게 높일 수 있습니다.



고주파 스위칭은 충전기 내부의 변압기와 같은 자기 부품의 크기를 줄일 수 있습니다. 따라서 충전기의 방열 요구 사항을 줄이고 충전기의 크기를 더욱 줄일 수 있습니다.

Apple 140W PD3.1 충전기는 Apple의 첫 번째 GaN 충전기이며 새로운 MacBook Pro 16'과 함께 제공됩니다. USB PD 충전기의 단일 포트 출력을 새로 고치는 140W 출력 을 지원할 수 있습니다 .

ChargerLAB은 이전에 이 충전기를 테스트했습니다. MacBook Pro에 140W 고속 충전 을 제공하기 위해 MagSafe 3 케이블에서만 작동할 수 있습니다 . 그리고 MagSafe 3 케이블은 MacBook의 고전적인 MagSafe 시대로 돌아가게 합니다.

ChargerLAB은 충전을 제외하고 항상 이 충전기 구성 요소의 진화를 파악하기 위해 노력해 왔습니다. 그래서 2022년에 또 다른 140W 충전기를 구해서 다시 분해했습니다. 그리고 몇 가지 업데이트를 찾았습니다. 모델은 A2452로 유지되지만 충전기 내부의 GaN IC는 GaNsystem에서 Navitas로 변경되었습니다.

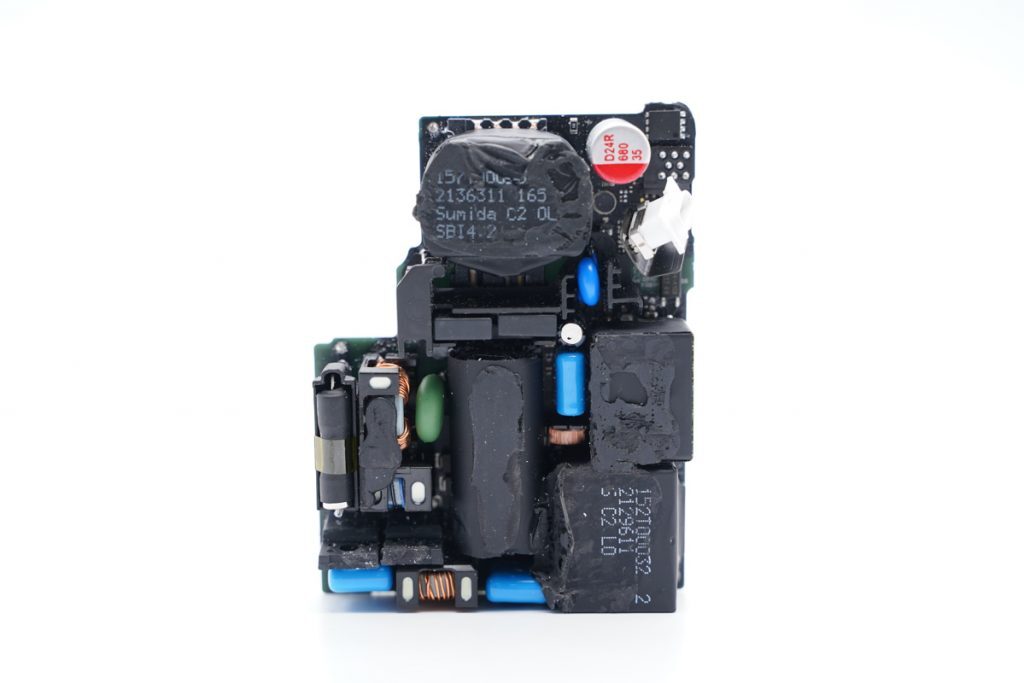

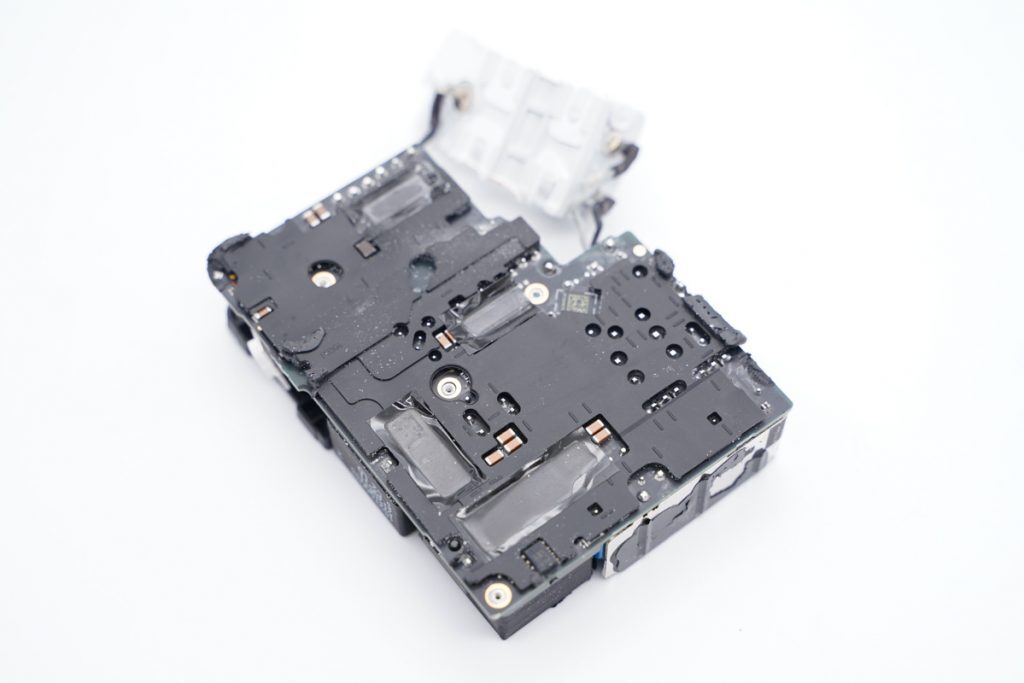

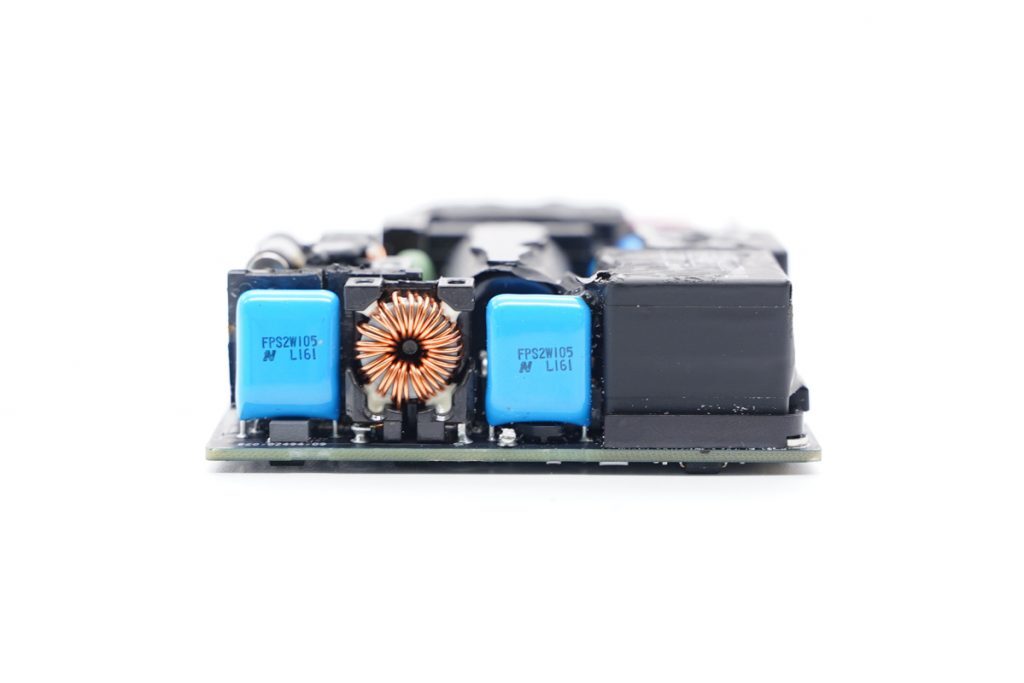

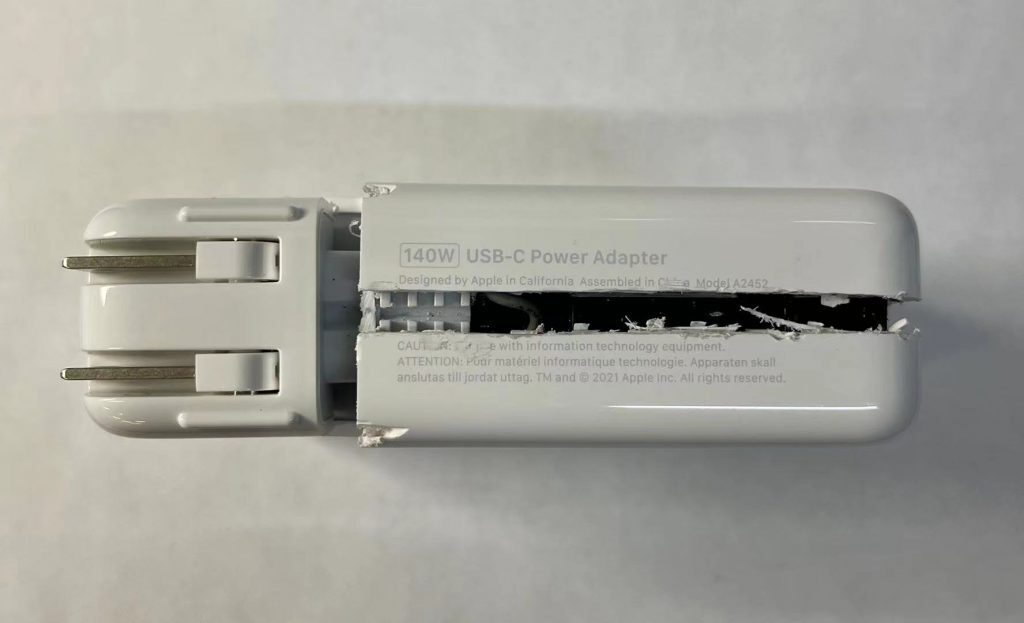

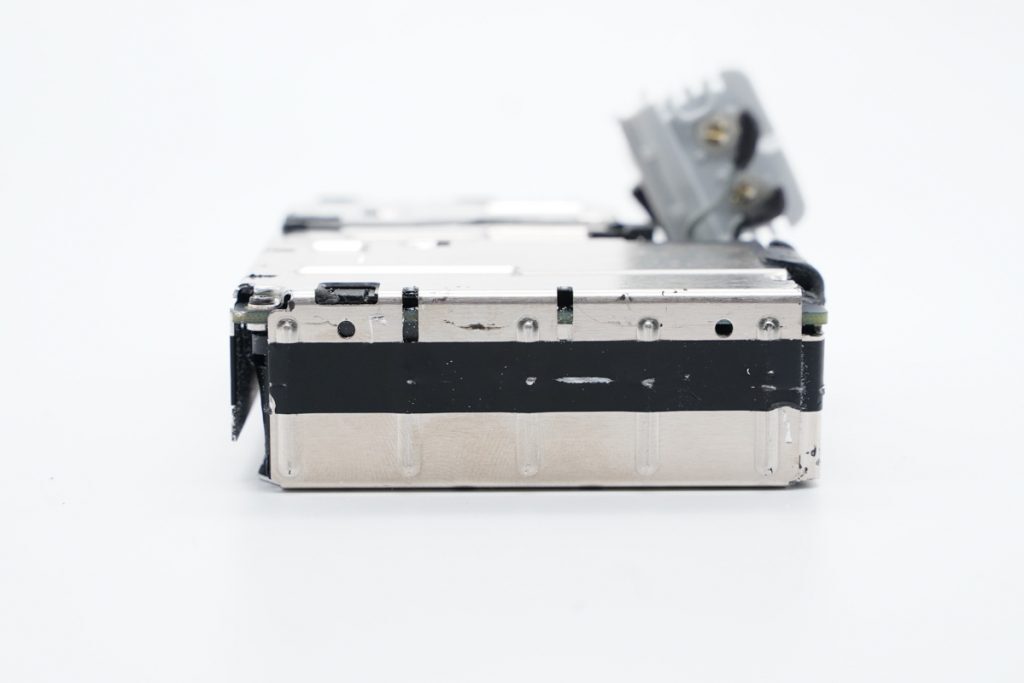

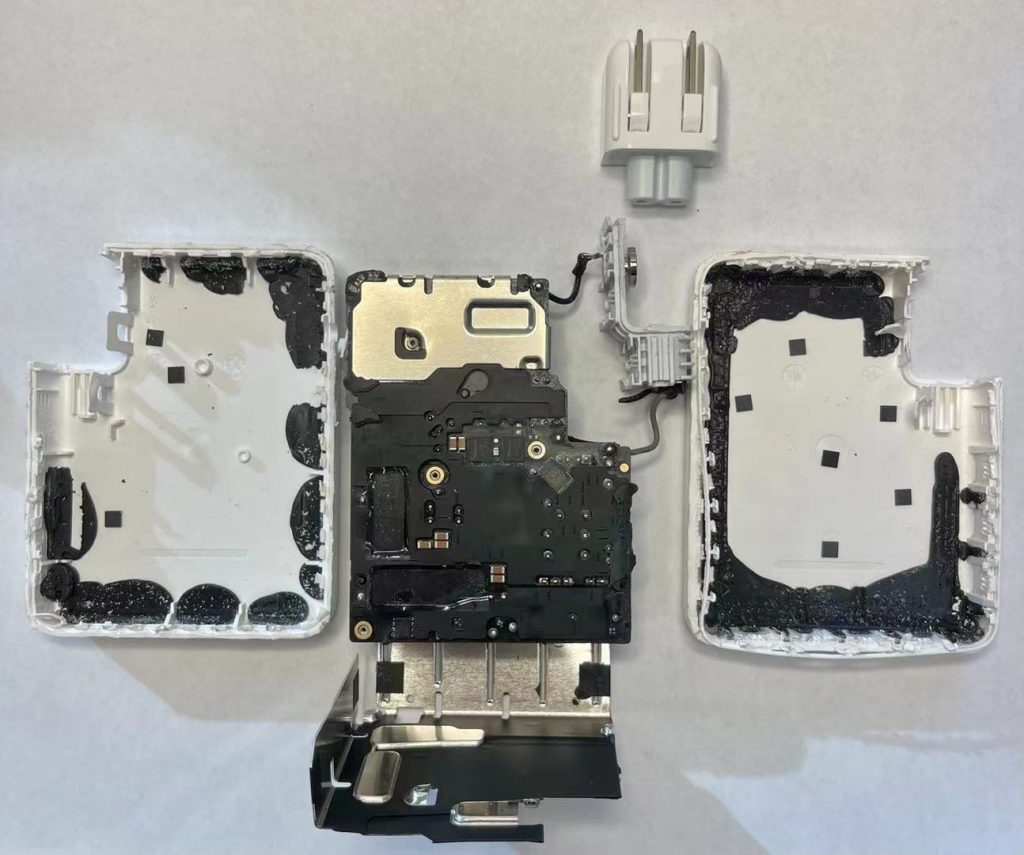

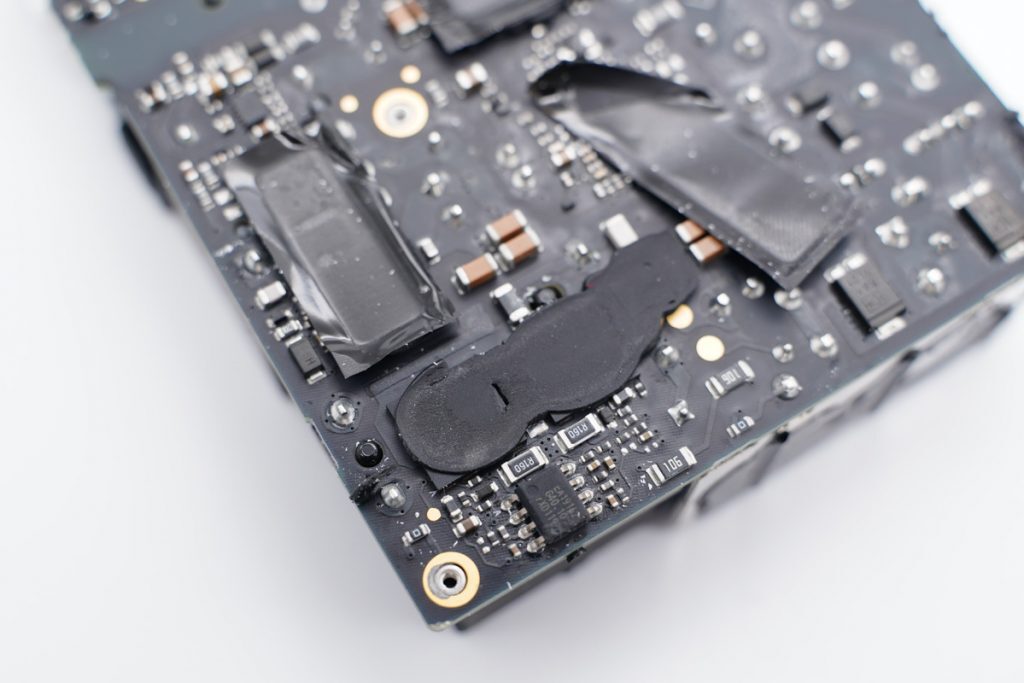

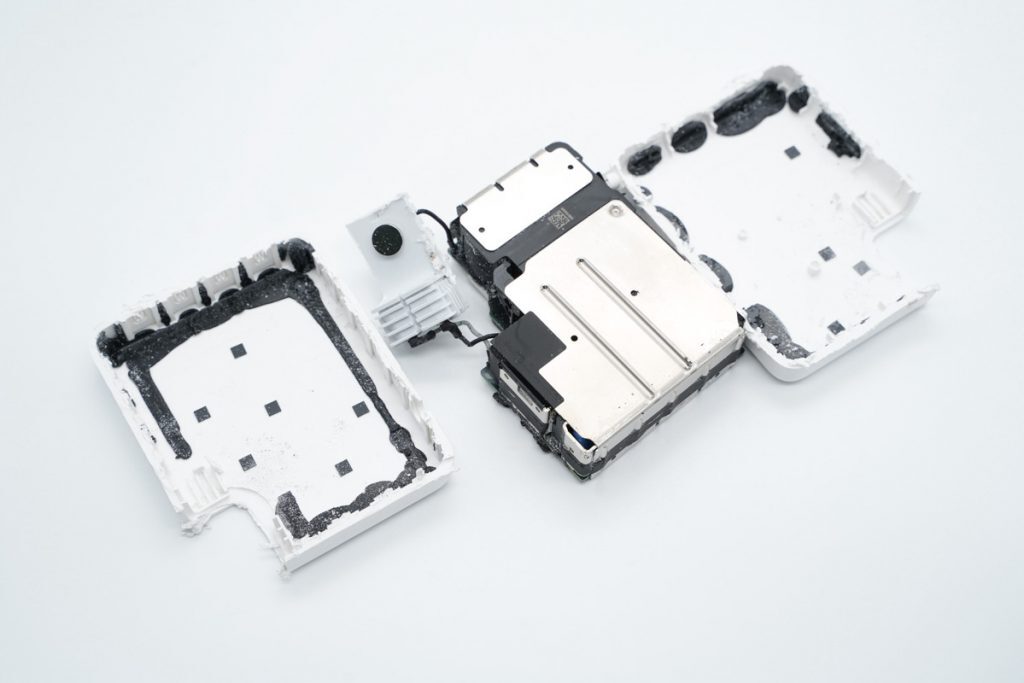

절단기로 분해한 후 내부 구성품은 이전 충전기와 크게 달라지지 않았음을 알 수 있습니다. 회로 토폴로지와 구성 요소 위치는 매우 유사합니다.

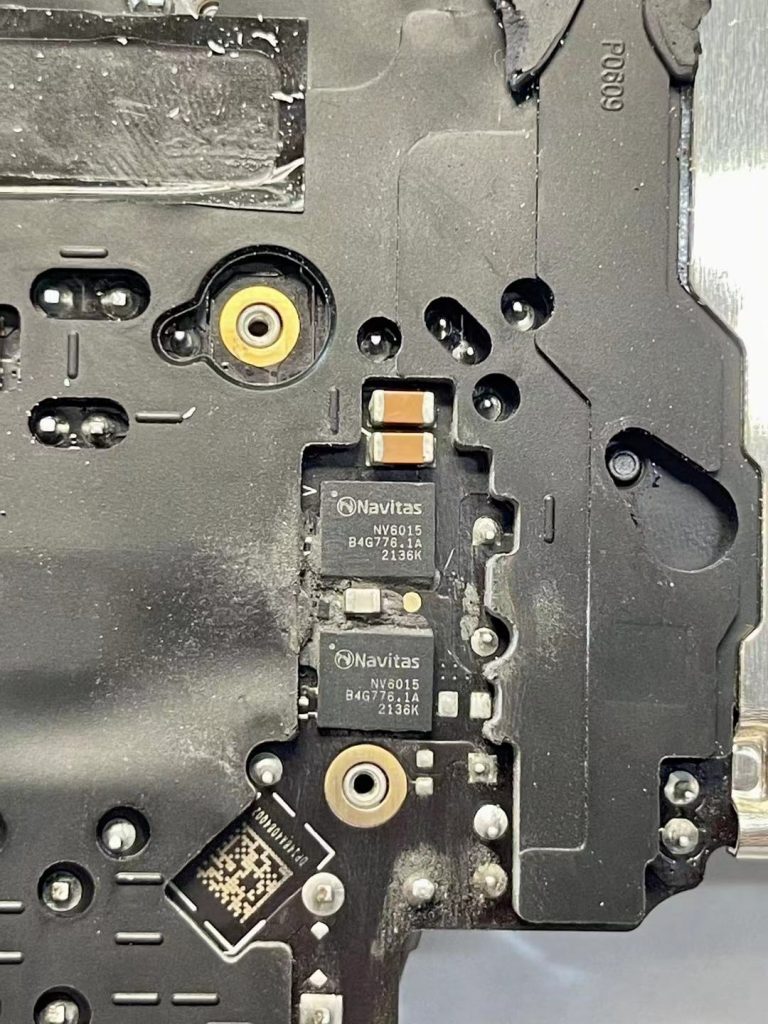

Navitas의 LLC 토폴로지에서 2개의 GaN 전원 IC를 명확하게 관찰하고 SMD 패키지를 채택할 수 있습니다. 모델은 NV6015입니다. 시장에 나와 있는 모든 이전 모델과 다릅니다. 그래서 우리는 그것이 Navitas for Apple 의 맞춤형 모델이어야 한다고 생각합니다 .



이 빠른 제품 및 기술 업데이트에 대한 보다 심층적이고 자세한 분석을 게시할 것입니다.



ChargerLAB 요약

사용자의 경우 크기가 작을수록 사용자 경험이 향상될 수 있습니다. 그리고 업계의 경우 GaN 기술이 내장된 PD 고속 충전기는 충전기의 손실을 크게 줄이고 전반적인 변환 효율성을 향상시킬 수 있습니다. 또한 저탄소 및 배출 감소라는 글로벌 목표와도 일치하여 환경을 더욱 보호합니다.

https://www.chargerlab.com/navitas-gan-ic-is-found-in-apple-140w-pd3-1-fast-charger/



Navitas GaN IC Is Found in Apple 140W PD3.1 Fast Charger

The model remains A2452, but the GaN IC inside the charger has been changed from GaNsystem to Navitas.

www.chargerlab.com



















인피니언, USB4 데이터 라인 E-마커 칩 CCG2 출시



USB4는 40Gbps 데이터 전송을 지원하는 최신 유선 표준입니다.새로운 유선 표준은 업데이트된 E-Marker 칩에서 지원해야 합니다.이를 위해서는 E-Marker 칩이 내장된 프로그램을 업데이트할 수 있어야 합니다. 좋은 프로그램입니다 USB4를 지원하는 정보만 교체하세요.



많은 노트북과 모바일 스토리지가 Raiden 3 데이터 연결을 지원하고 USB4는 이전 USB 사양을 모두 포함하고 100W 전력 전송을 지원하며 전송 속도는 40Gbps로 Raiden 4와 공존할 수 있습니다.

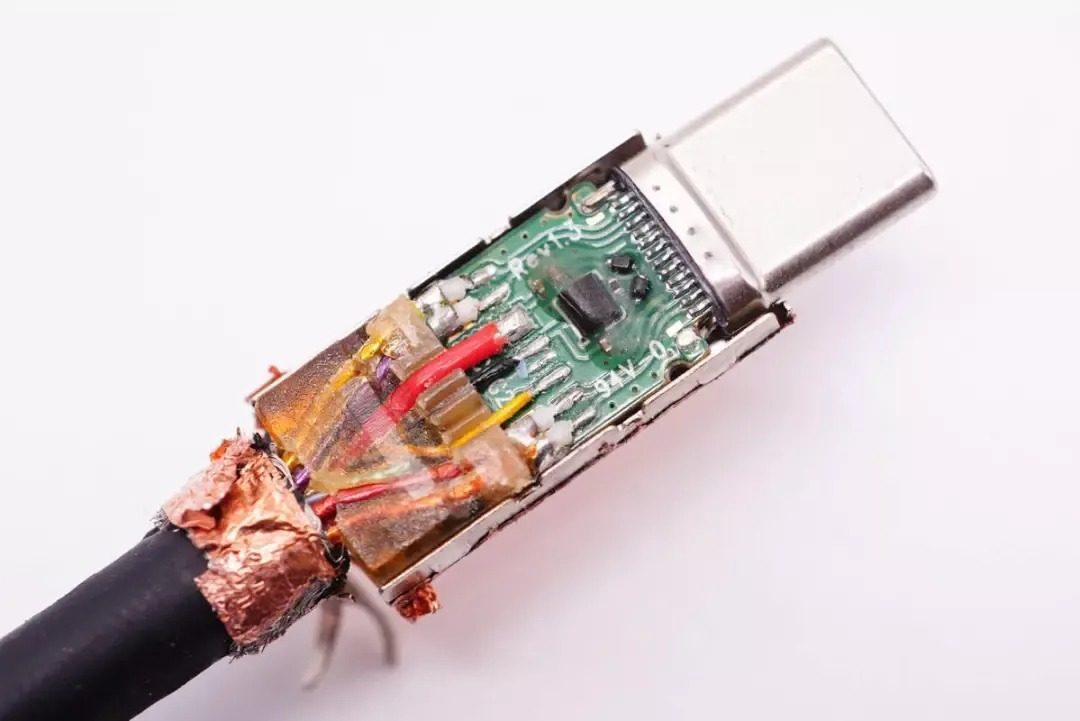

충전 헤드 네트워크가 USB4 데이터 케이블을 분해했을 때, USB4 케이블 의 데이터 전송 용량과 전력 전송 용량을 표시하기 위해 케이블 내부에 인피니언의 USB4 E-Marker 칩 CCG2가 사용된 것이 발견되었습니다.

Infineon E-Marker 칩 CCG2가 Type-C 단자의 작은 기판에 납땜되어 있으며 접착제로 보호되어 있음을 알 수 있습니다.

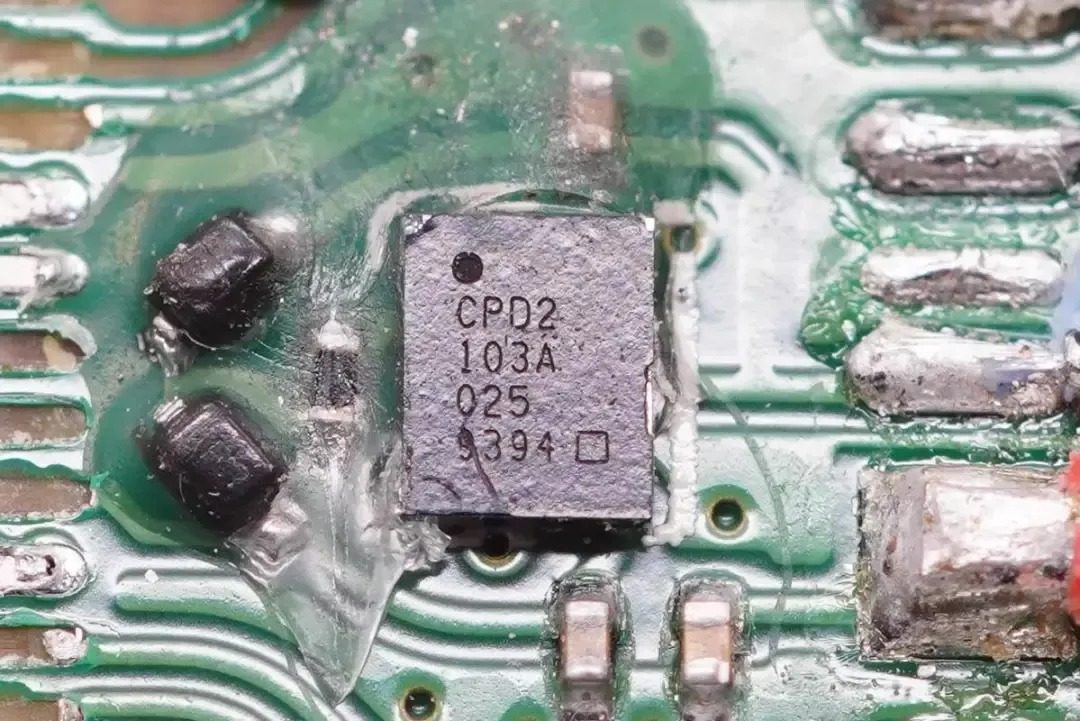

접착제를 청소하십시오. 이 프로토콜 칩 모델은 CYPD2103A이며 1.63*2.03mm 크기의 WLCSP20 패키지를 사용하며 주변 구성 요소도 매우 간소화됩니다.

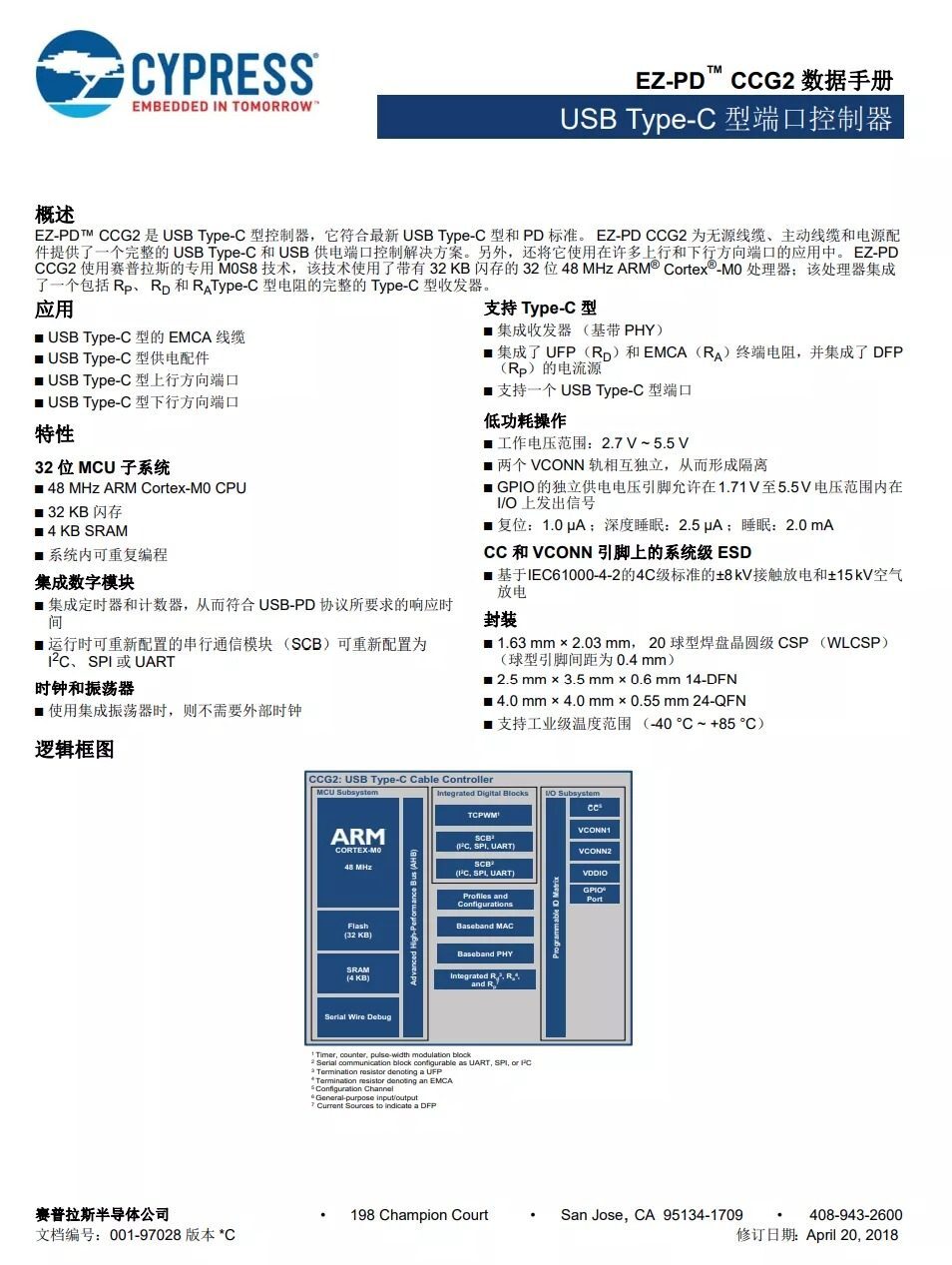

Infineon EZ-PD CCG2는 32비트 MCU 서브시스템, 주 주파수가 48MHz인 Cortex-M0 CPU, 32KB 플래시 메모리 및 4KB SRAM이 내장되어 있으며 반복 프로그래밍을 지원합니다. 내부 통합 타이머 및 카운터, I2C, SPI 및 UART 직렬 인터페이스 지원, 내부 통합 발진기, 외부 수정 발진기 필요 없음.

Infineon EZ-PD CCG2는 Type-C 기저대역 물리 계층을 내부적으로 통합하고 내부적으로 UFP 및 EMCA 종단 저항을 통합하며 2.7-5.5V 작동 전압을 지원합니다. CC 및 VCONN 핀은 IEC61000-4-2의 4C 레벨 표준 ±8kV 접촉 방전 및 15kV 공기 방전을 지원하고 -40~85°C의 산업 등급 작동 온도 범위를 지원합니다.

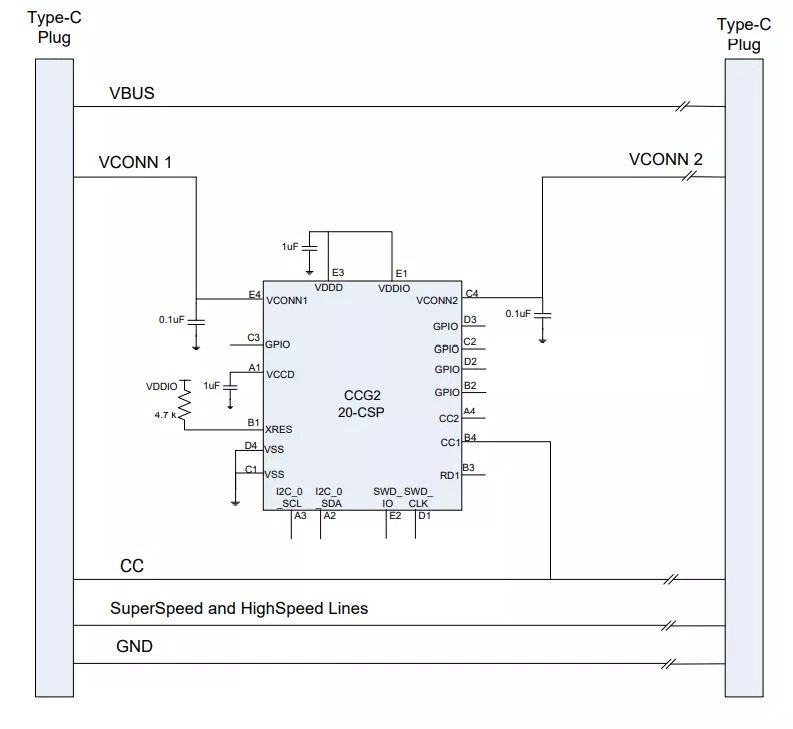

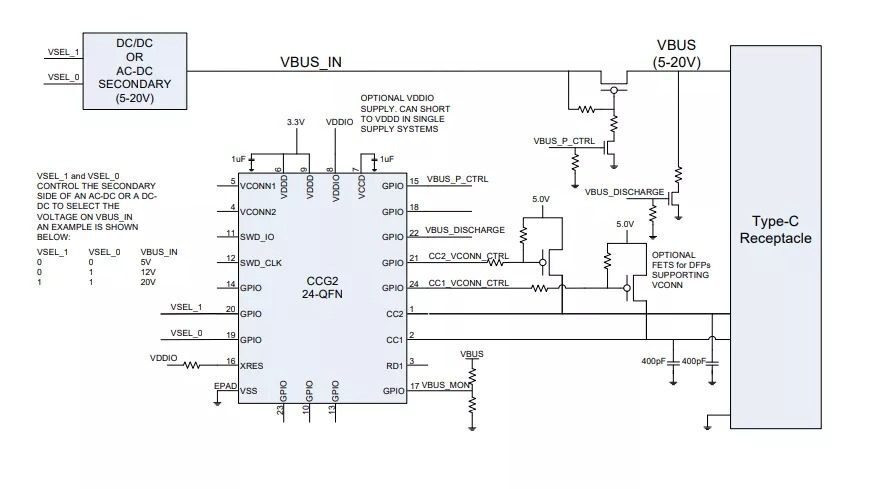

Infineon EZ-PD CCG2는 데이터 라인 E-Marker의 회로도에 적용되었으며 주변 부품은 매우 유선형입니다.

동시에 Infineon EZ-PD CCG2는 충전기 및 태블릿 컴퓨터와 같은 USB-C 인터페이스 장치 애플리케이션에도 사용할 수 있으며, 수동 케이블, 능동 케이블 및 전원 액세서리를 위한 완전한 USB Type-C 및 USB PD 제어입니다.



https://www.chongdiantou.com/archives/106140.html



英飞凌推出USB4数据线E-Marker芯片CCG2 - 充电头网

碳化硅MOS进入消费电源市场,即思创意发布65W SiC快充方案

www.chongdiantou.com

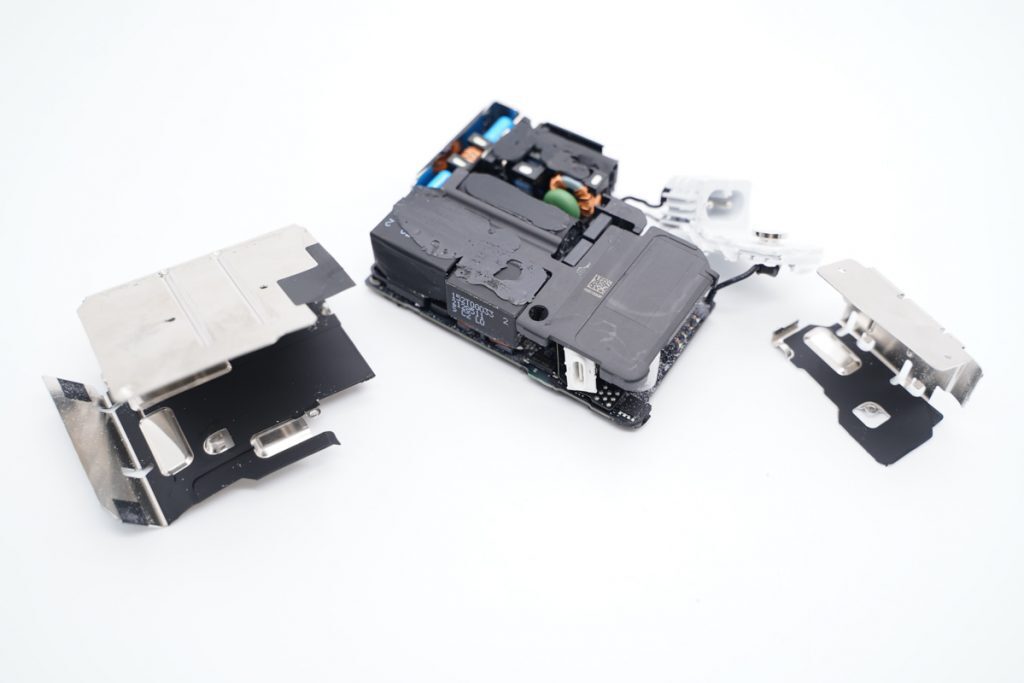

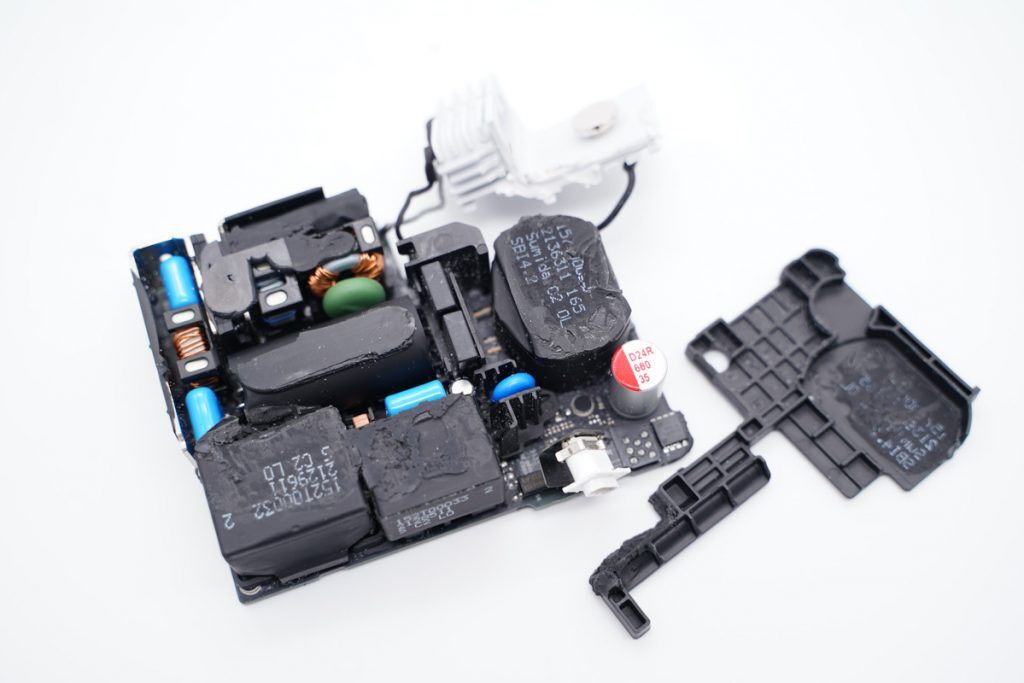

(Video) Latest Teardown of Brand New Apple 140W USB-C GaN Charger





https://youtu.be/GKs9Sf84UTE



소개
-------------------------------------------------- --------------
ChargerLAB입니다. 우리 채널에 오신 것을 환영합니다.
이것은 GaN 기술을 기반으로 설계된 새로운 MacBook Pro 16형 140W 고속 충전기 입니다. 맞춤형 USB-C to MagSafe 3 케이블도 있습니다. 140W 충전 을 위해서는 이 케이블을 사용해야 합니다 . 많은 사람들이 내부 디자인, 최초의 PD 3.1 GaN 고속 충전기의 아키텍처, 내부에 어떤 종류의 새로운 구성 요소가 있는지 궁금해합니다. 오늘 우리는 이러한 질문에 답하기 위해 이 충전기를 테스트하고 분해할 것입니다.

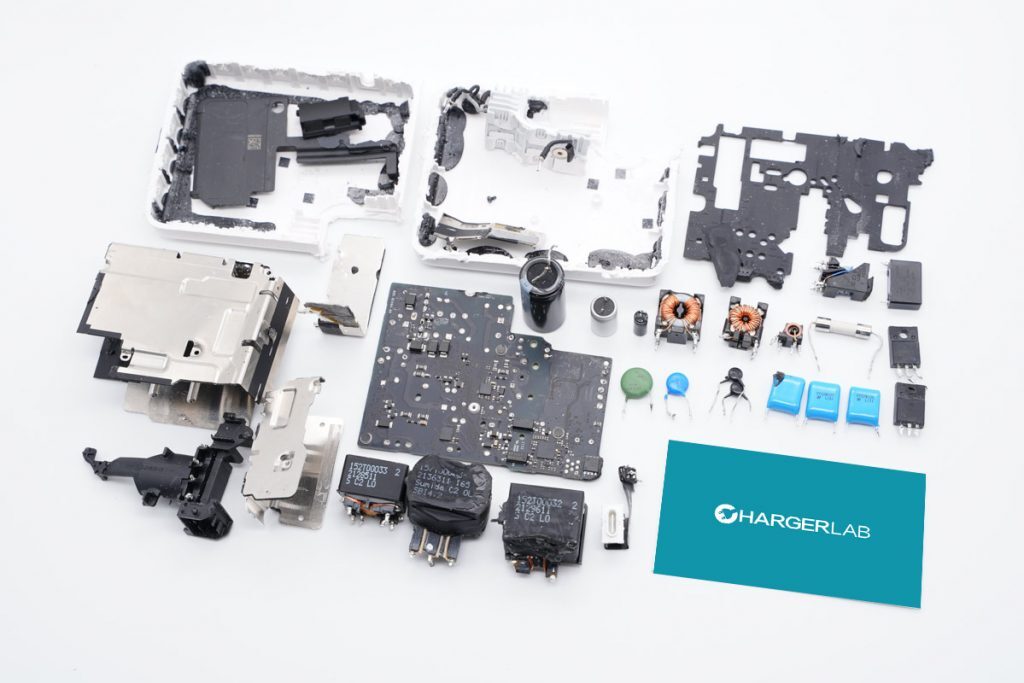

BOM(Bill of Materials)
------------------------------------------
PFC 부스트 컨트롤러 : NXP TEA19162T

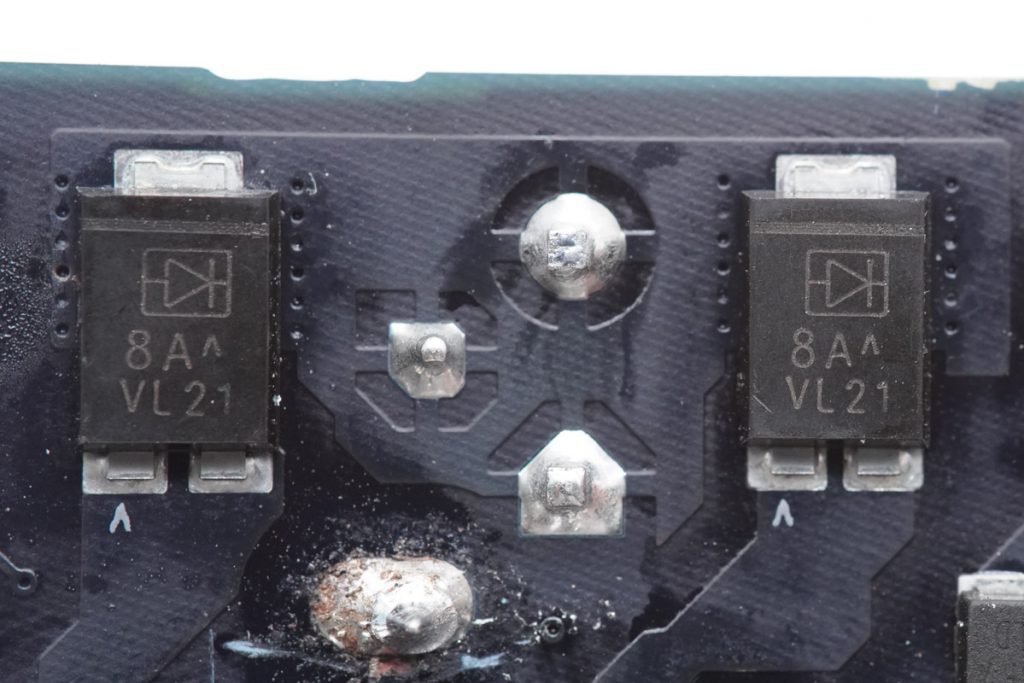

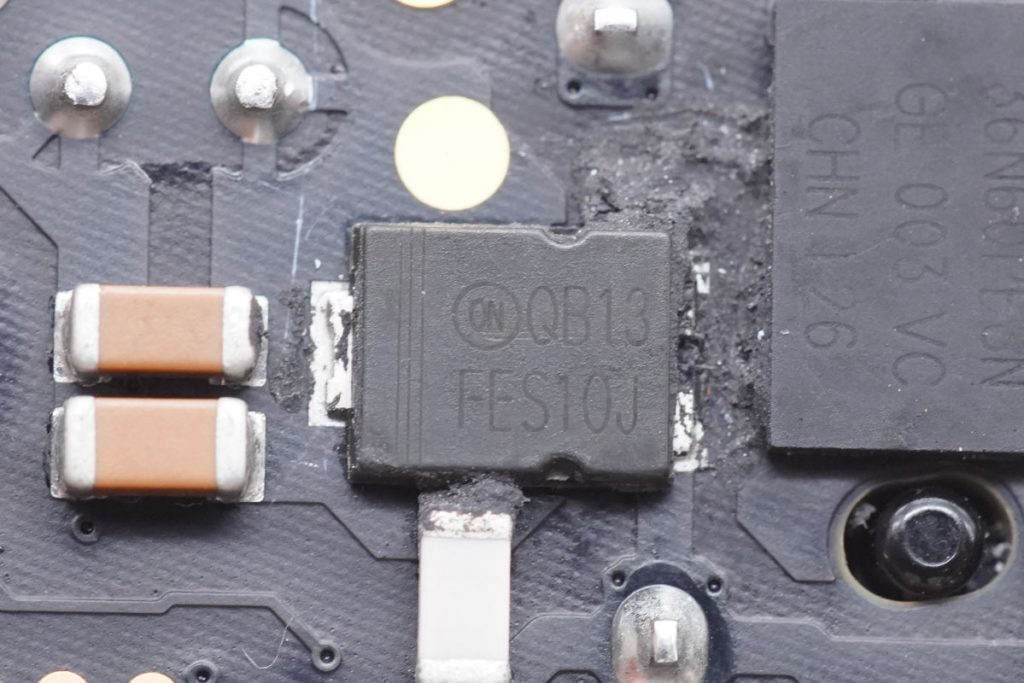

PFC 정류기 : 온 세미 컨덕터 FES10J

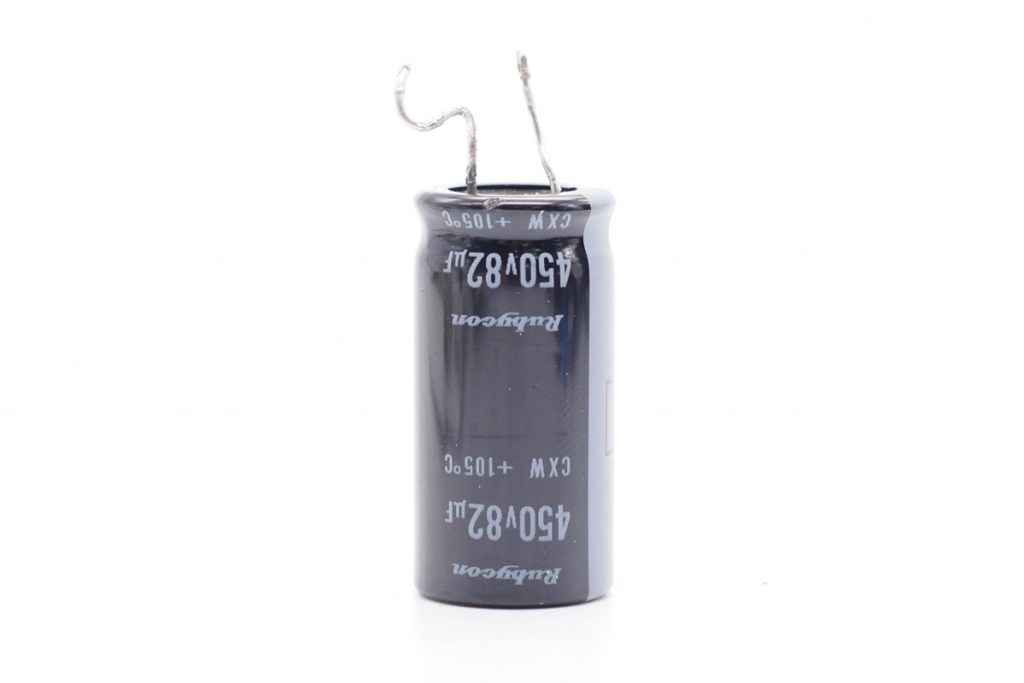

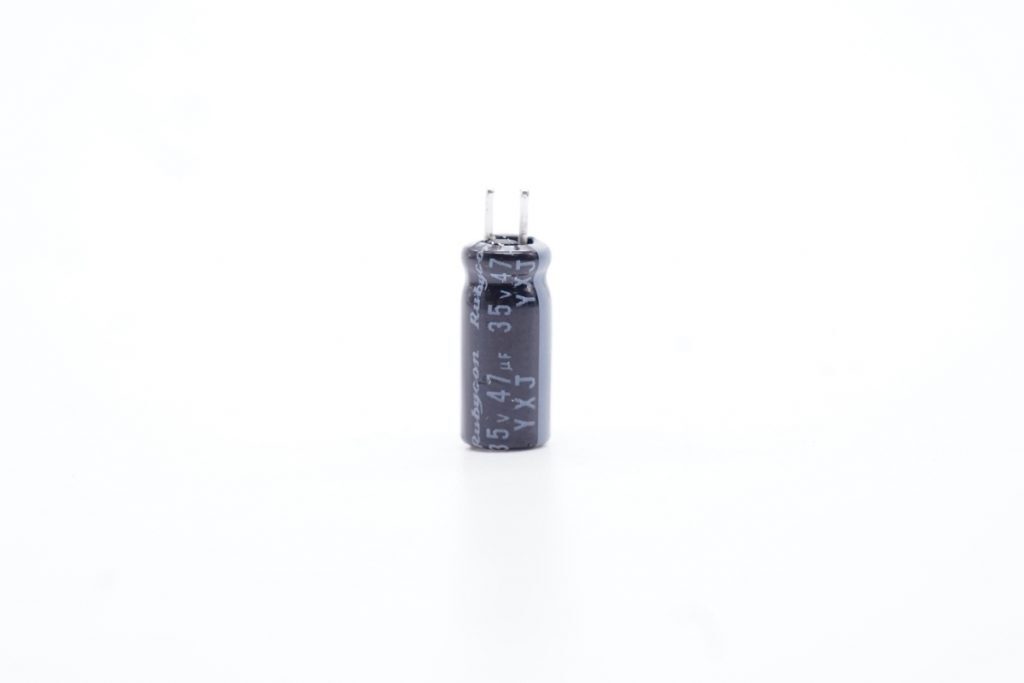

전해 콘덴서 : 루비콘

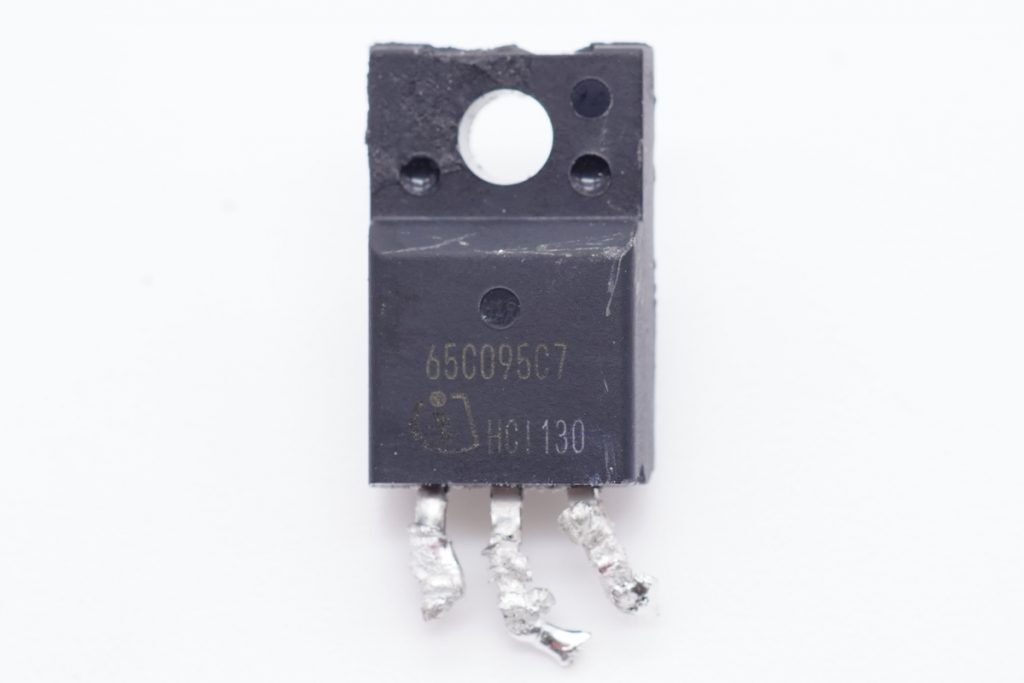

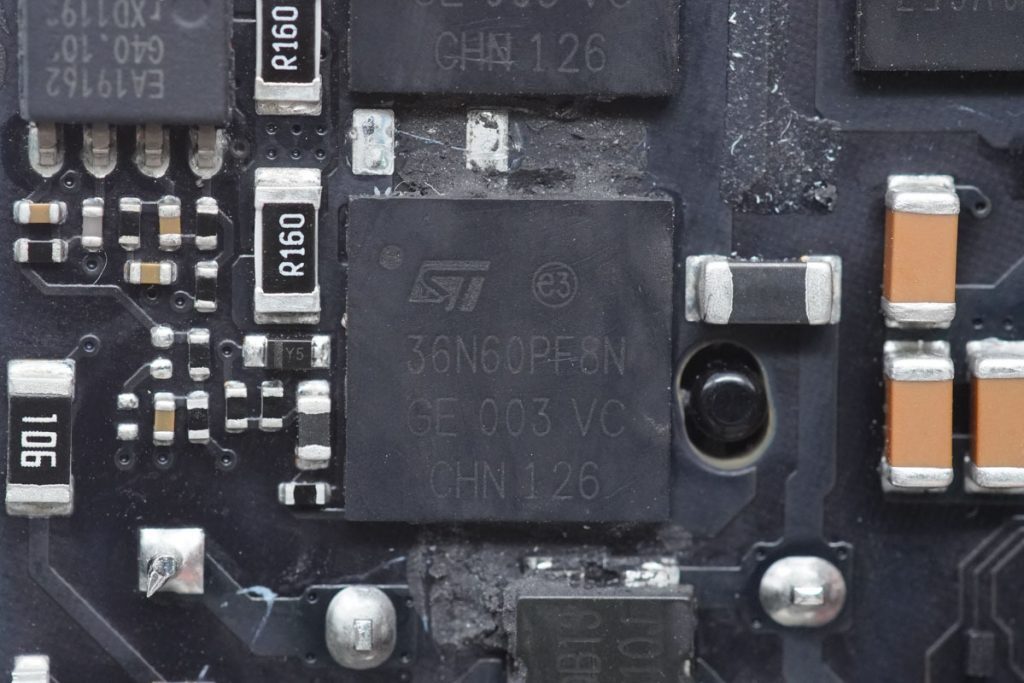

MOSFET : 도시바, 인피니언

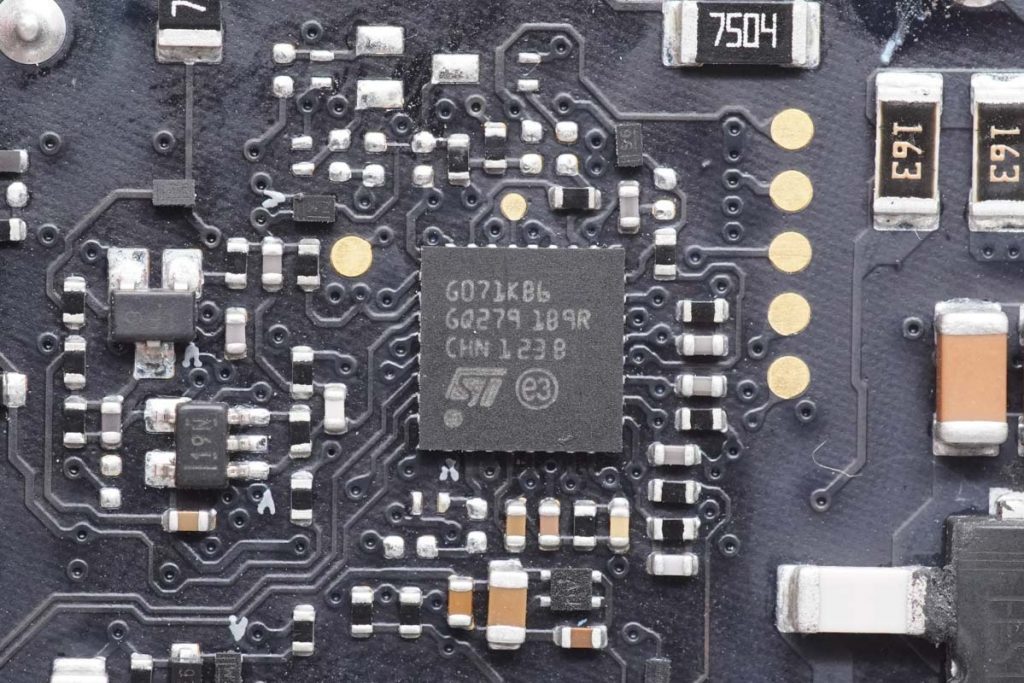

MCU: ST STM32G071

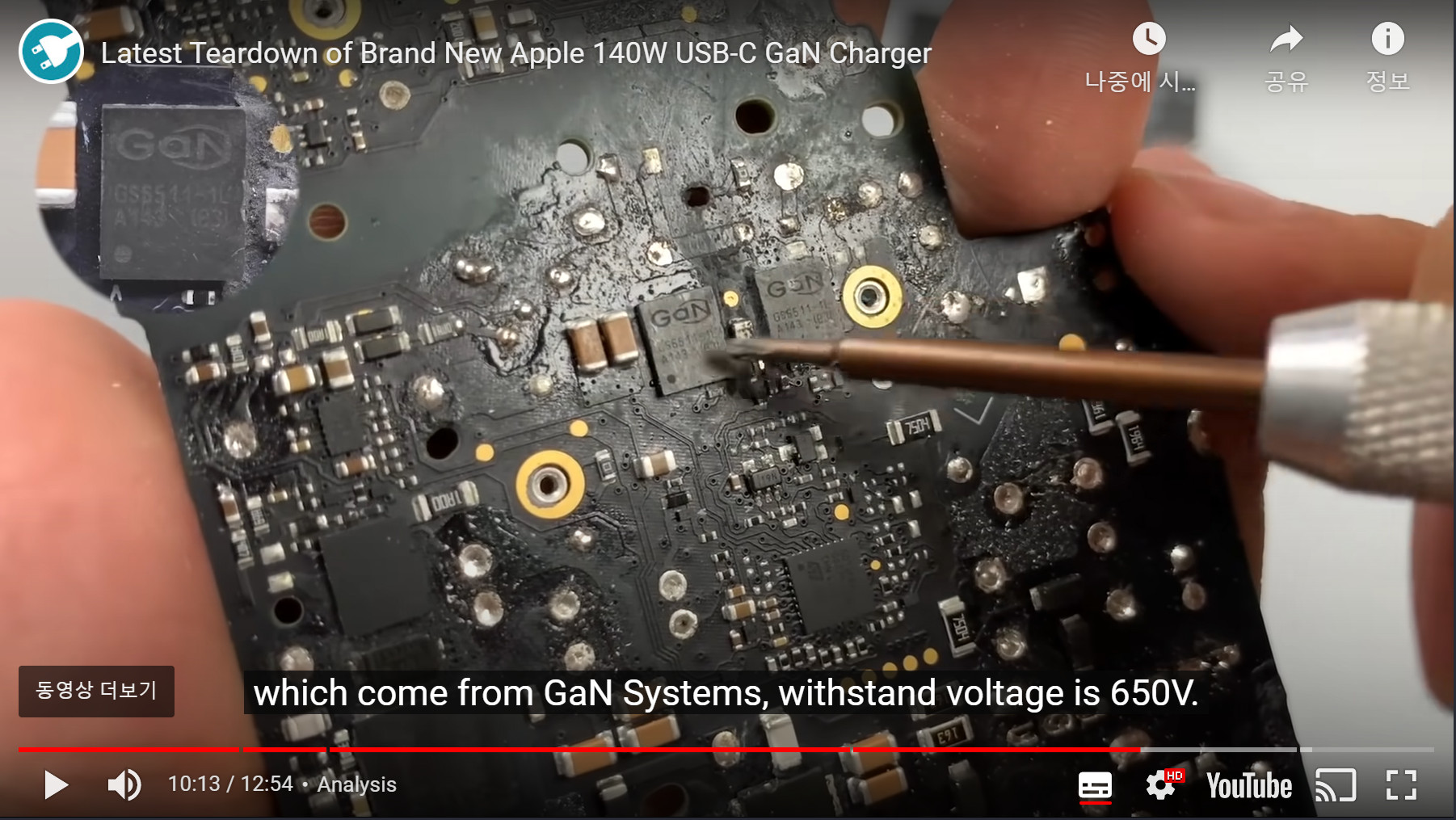

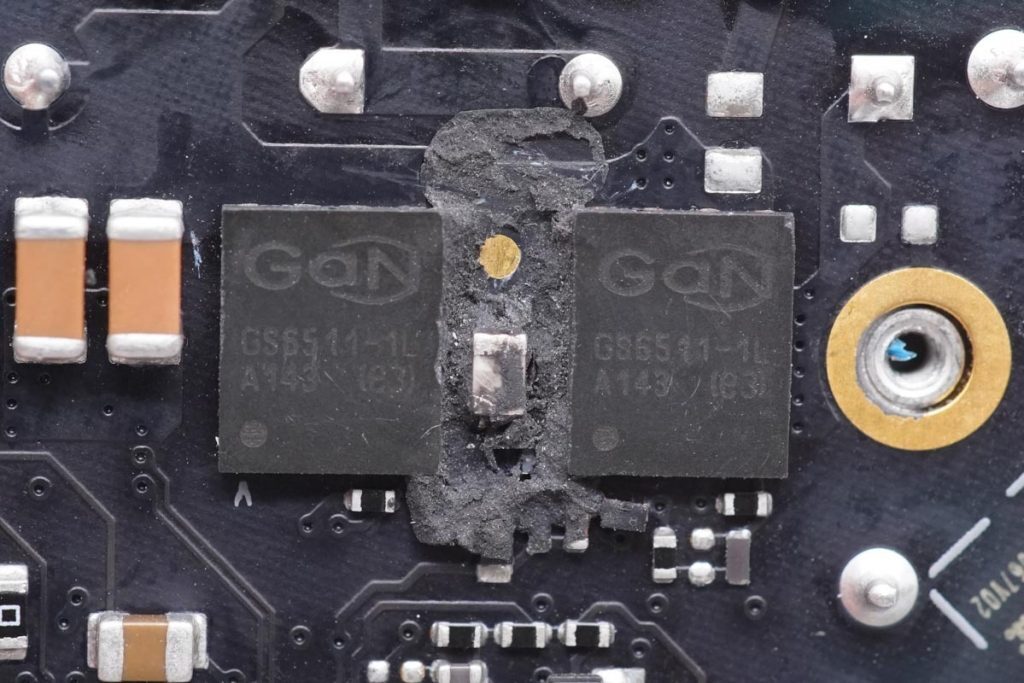

GaNFET: GaN Systems
공진 커패시터 : VISHAY

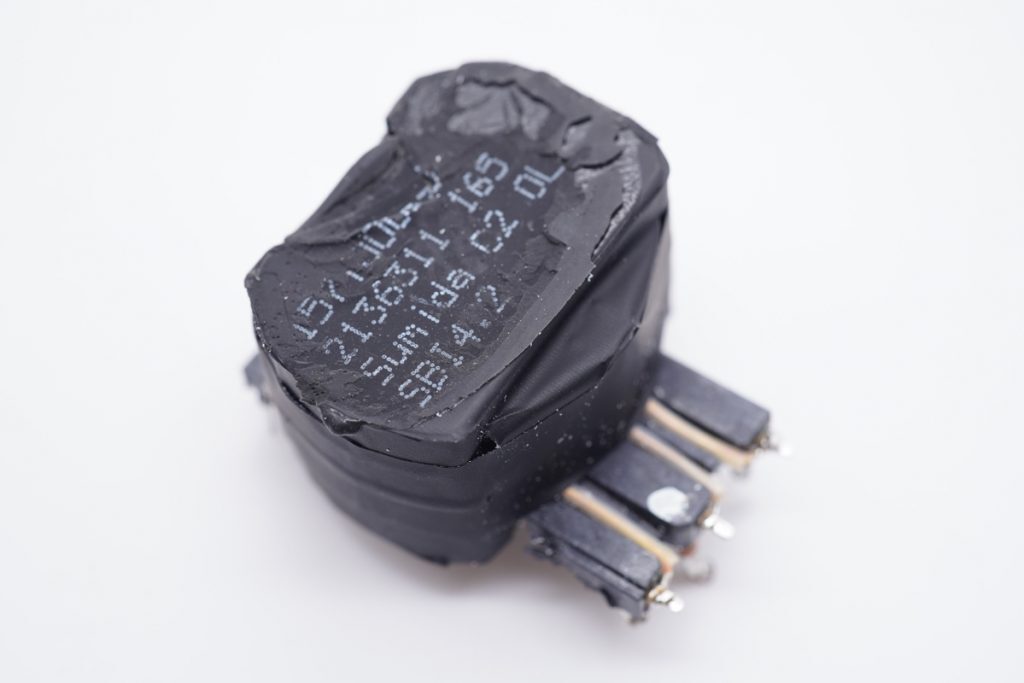

변압기 : 스미다

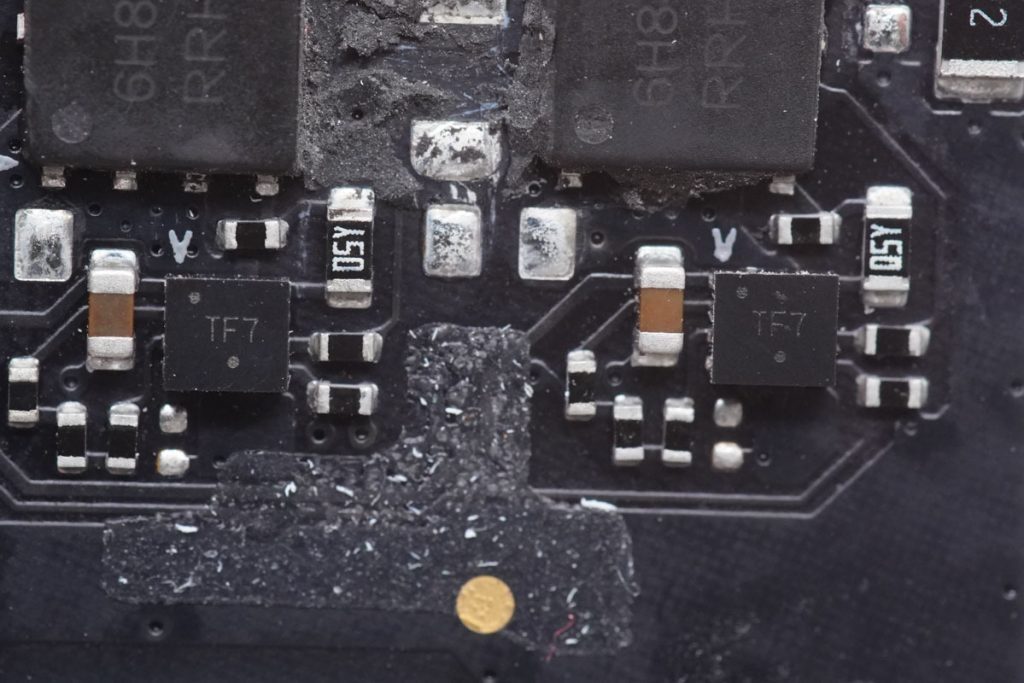

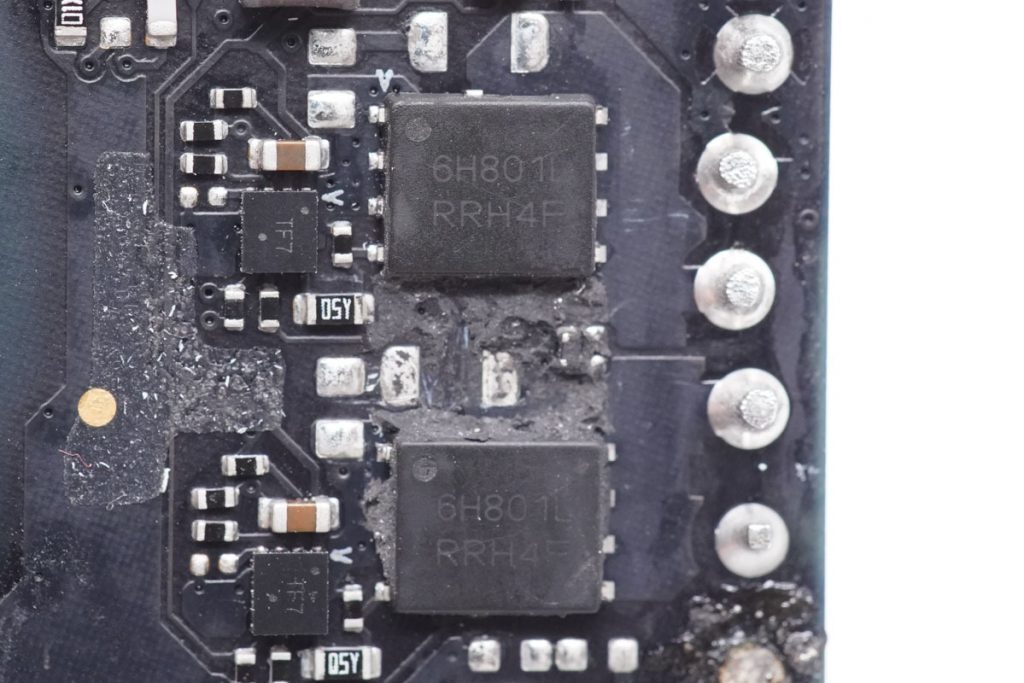

동기 정류기 : 온 세미 컨덕터 NTMFS6H801NL

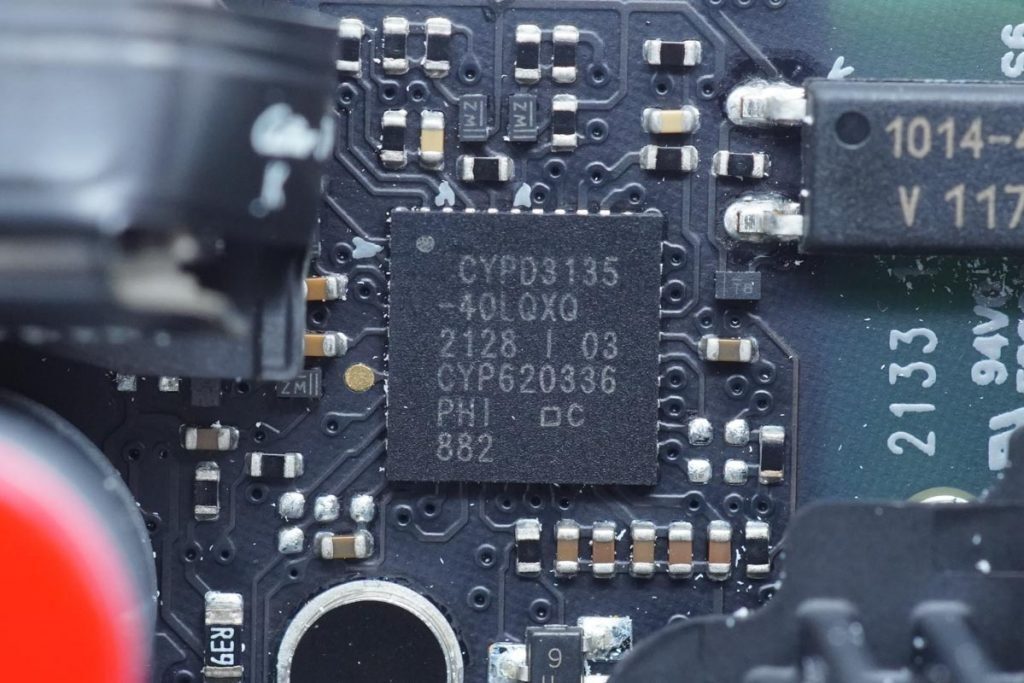

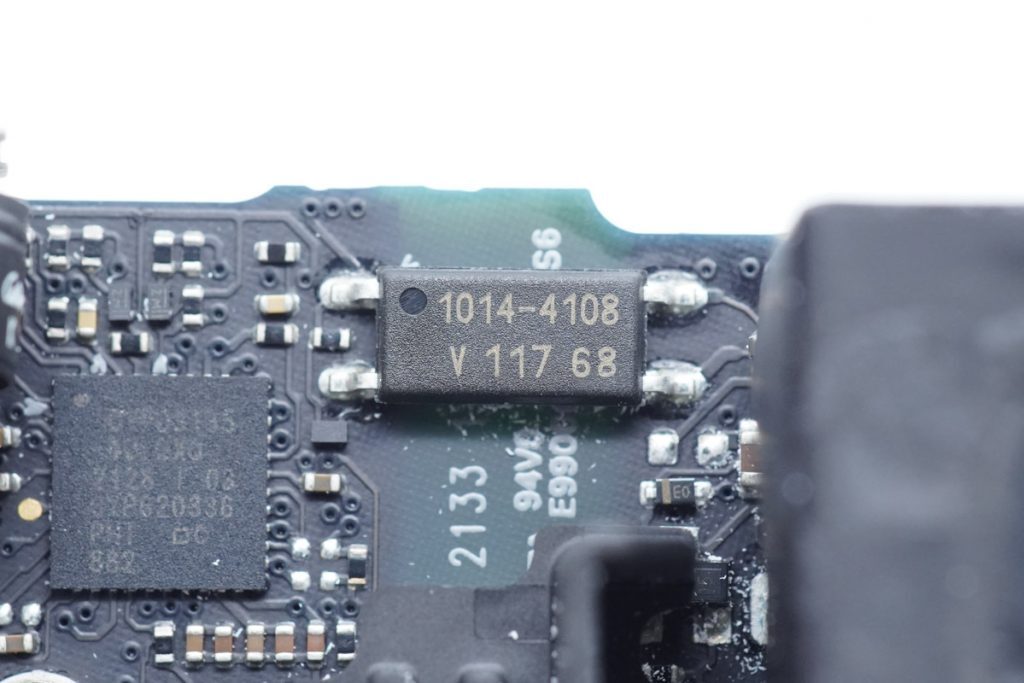

프로토콜 칩 : 인피니언 CYPD3135의

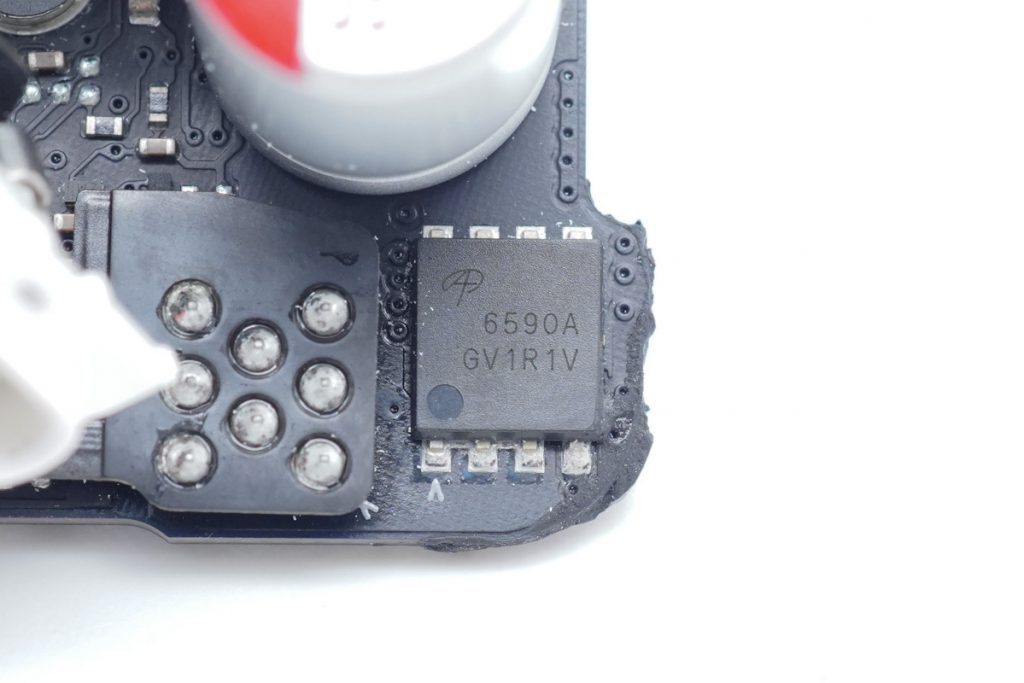

출력 VBUS 스위치 MOSFET : AOS AON6590A









https://www.chargerlab.com/latest-teardown-of-brand-new-apple-140w-usb-c-gan-charger/



(Video) Latest Teardown of Brand New Apple 140W USB-C GaN Charger - Chargerlab

PD3.1 & 140W | Compatibility Test of Brand New Apple 140W USB-C GaN Power Adapter

www.chargerlab.com

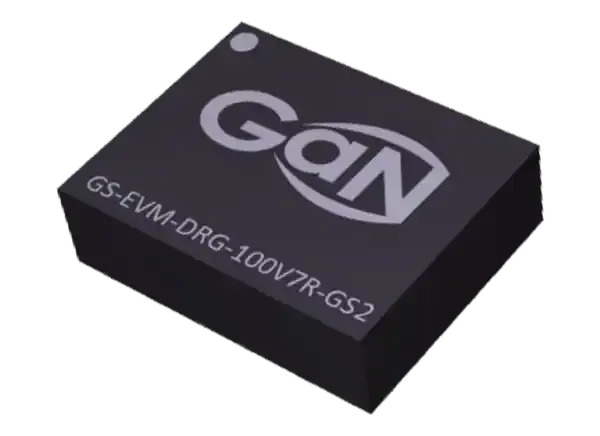

GaN Systems GS-EVM-DRG-100V7R-GS2 Evaluation Module

GaN Systems GS-EVM-DRG-100V7R-GS2 Evaluation Module is a complete input power stage for any DC-DC topology requiring high-efficiency conversion & high-power density. The module has an integrated 7mΩ half-bridge power stage. It's housed in a 10mm x 7.8mm2 SMT surface mount technology package. The module includes two GS61008 Die (100V 7mW E-mode GaN) onboard.


FEATURES

  • Integrated 7mΩ half-bridge power stage
  • 10mm x 7.8mm2 SMT surface mount technology package
  • Includes two GS61008 Die (100V 7mW E-mode GaN) onboard
  • Dual PWM input
  • Ultra-low RQJC
  • Ultra-fast rise/fall time
  • High power density at 1MHz+ fSW operation
  • High efficiency for 48V board power
  • Small footprint

APPLICATIONS

  • 48V Step Down Converters
  • CPU/GPU/DDR
  • High-performance Class D Audio systems
  • Forward Converter, ZVS, Buck/Boost topologies

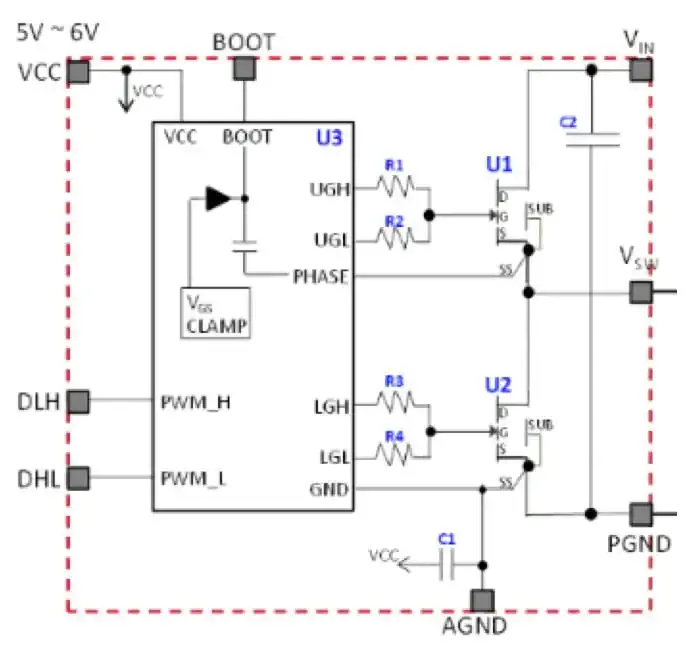

BLOCK DIAGRAM





https://kr.mouser.com/new/gan-systems/gan-systems-gs-evm-drg-100v7r-gs2-module/

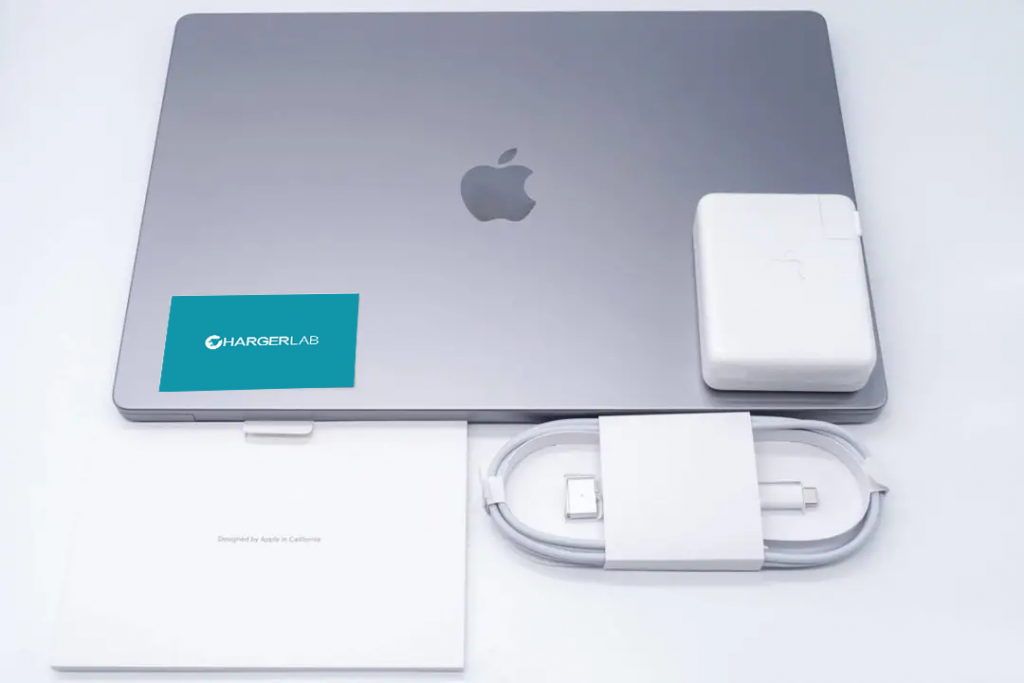

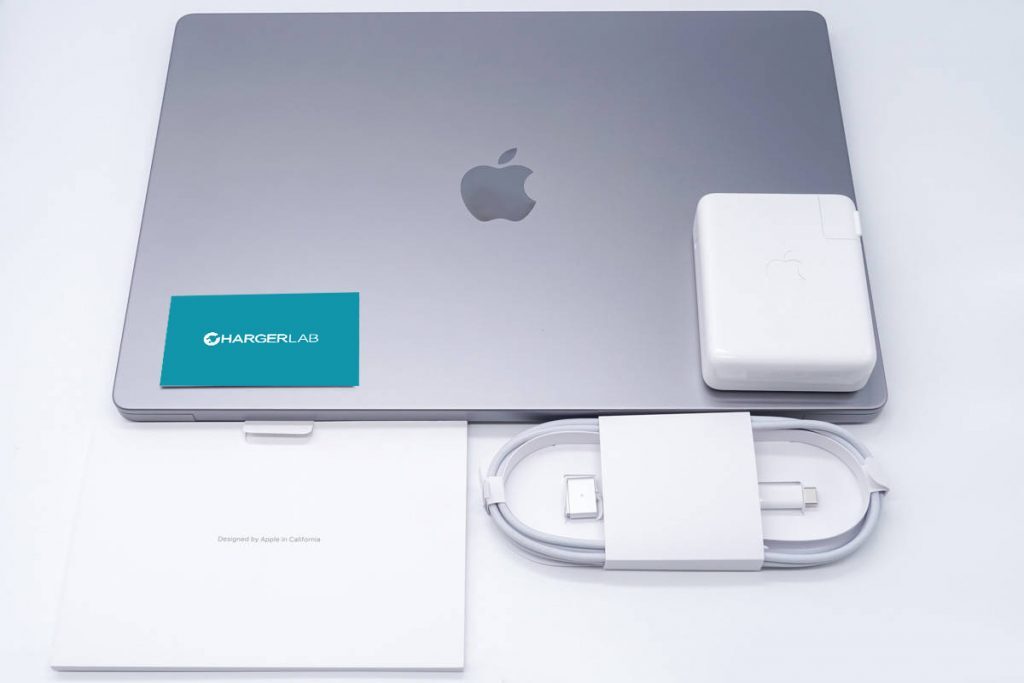

2021년 10월 19일 Apple 은 특별 행사를 열고 2021년형 MacBook Pro AirPods 3, 2021년형 Macbook Pro를 출시하고 HomePod mini의 새로운 색상도 가져왔습니다.

새로운 MacBook Pro 16형에는 강력한 프로세서 M1 MAX가 탑재되어 있습니다.
최대 140W 고속 충전 을 지원합니다 . 또한 USB PD3.1 프로토콜을 지원하는 세계 최초의 노트북이기도 하므로 최대 140W PD 고속 충전 을 지원할 수 있습니다 .

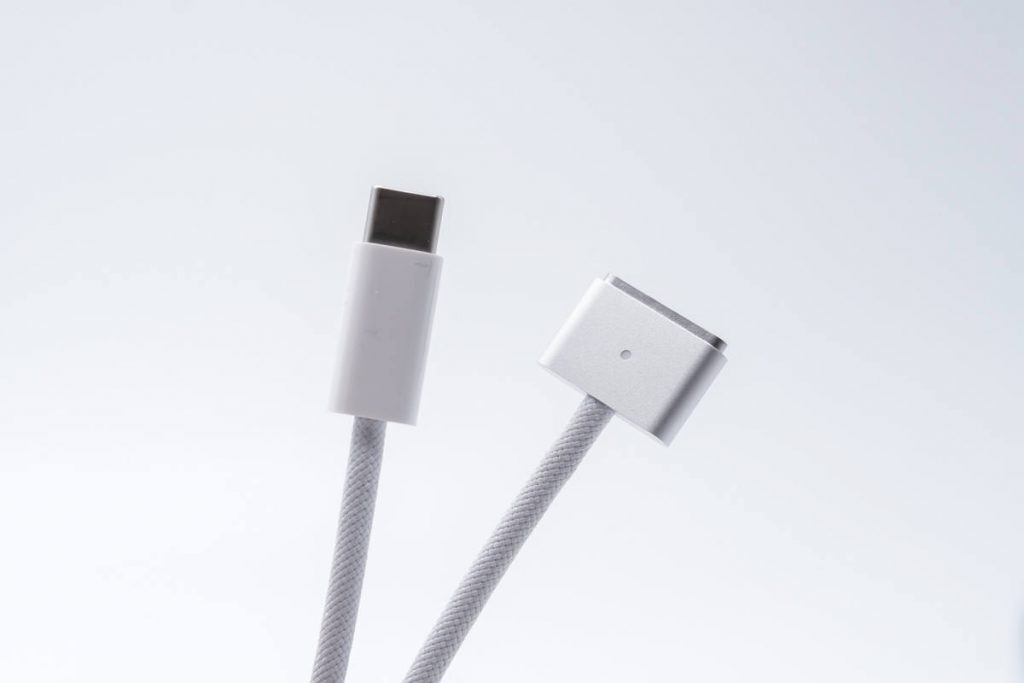

맞춤형 USB-C to MagSafe 3 케이블도 있습니다. 140W 충전
을 위해서는 이 케이블을 사용해야 합니다 .

 140W PD 충전기를 제외하고 Apple 은 18W에서 140W 까지 10개의 PD 충전기를 출시했습니다 .

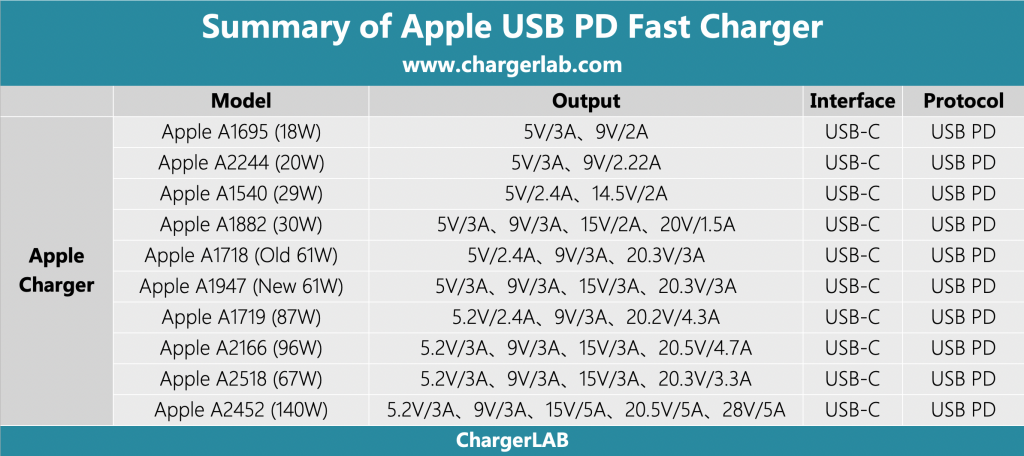

확인할 수 있도록 차트를 만들었습니다.

많은 사람들이 내부 디자인, 최초의 PD 3.1 GaN 고속 충전기의 아키텍처 , 그리고 내부에 어떤 종류의 새로운 구성 요소가 있는지 궁금해합니다.


우리는 이러한 질문에 답하기 위해 이 충전기를 테스트하고 분해할 것입니다.





1. Apple 140W GaN 충전기의 외관

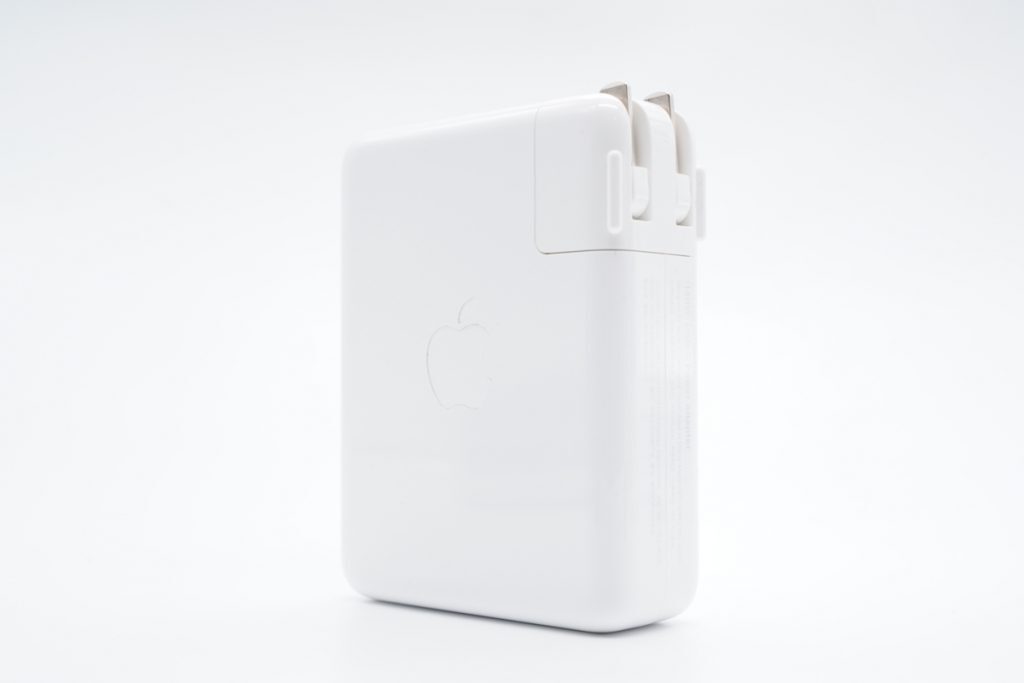

첫째, 다른 애플 PD 충전기 들의 심플한 화이트 쉘을 이어가며 광택 있는 표면을 채택하고 모서리를 둥글게 처리했다.

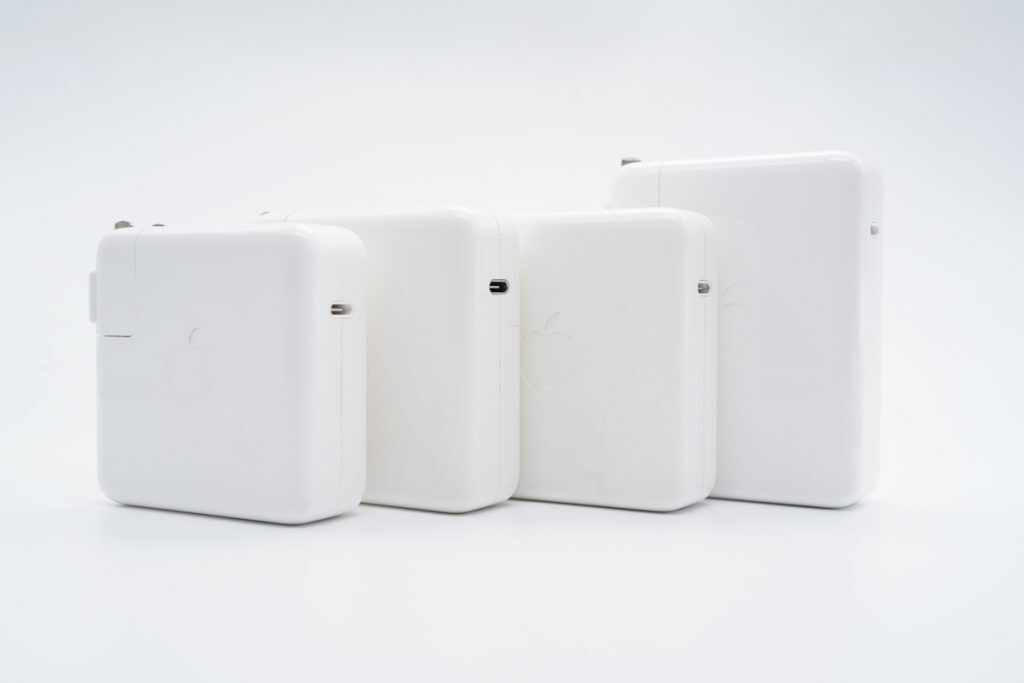

하지만 81W, 87W, 96W와 비교하면 기존의 정사각형에서 직사각형으로 바뀌었다.

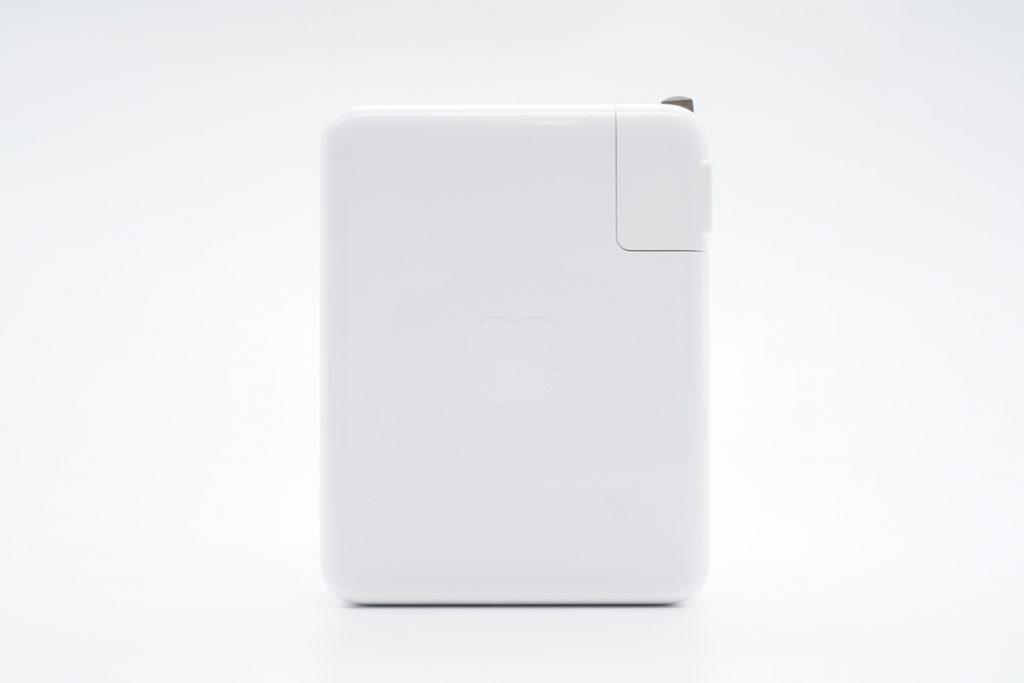

여기에서 Apple 로고를 볼 수 있습니다.

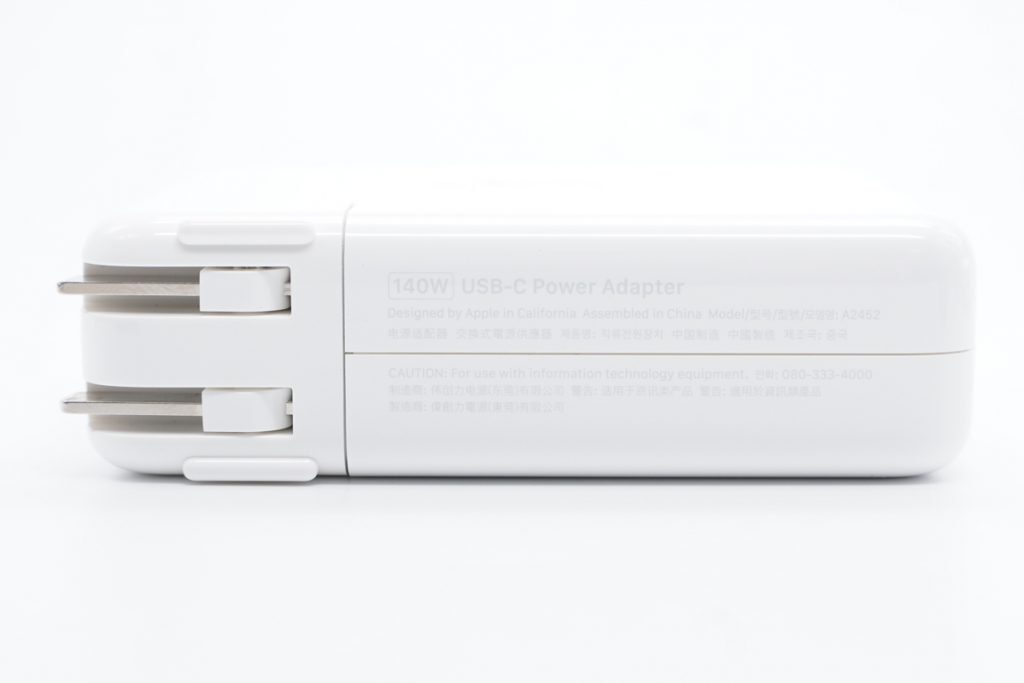

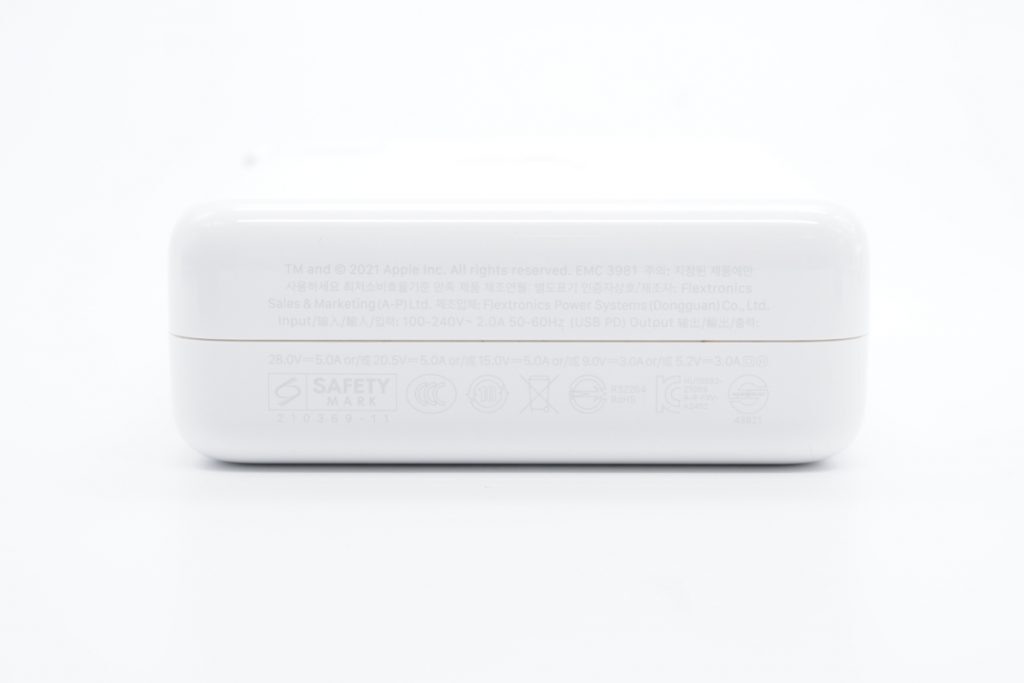

모델은 A2452입니다. 제조업체는 Flextronics Power입니다.

100-240V~50/60HZ 2A의 입력과 5V3A, 9V3A, 15V5A, 20.5V5A, 28V5A의 출력을 지원합니다.

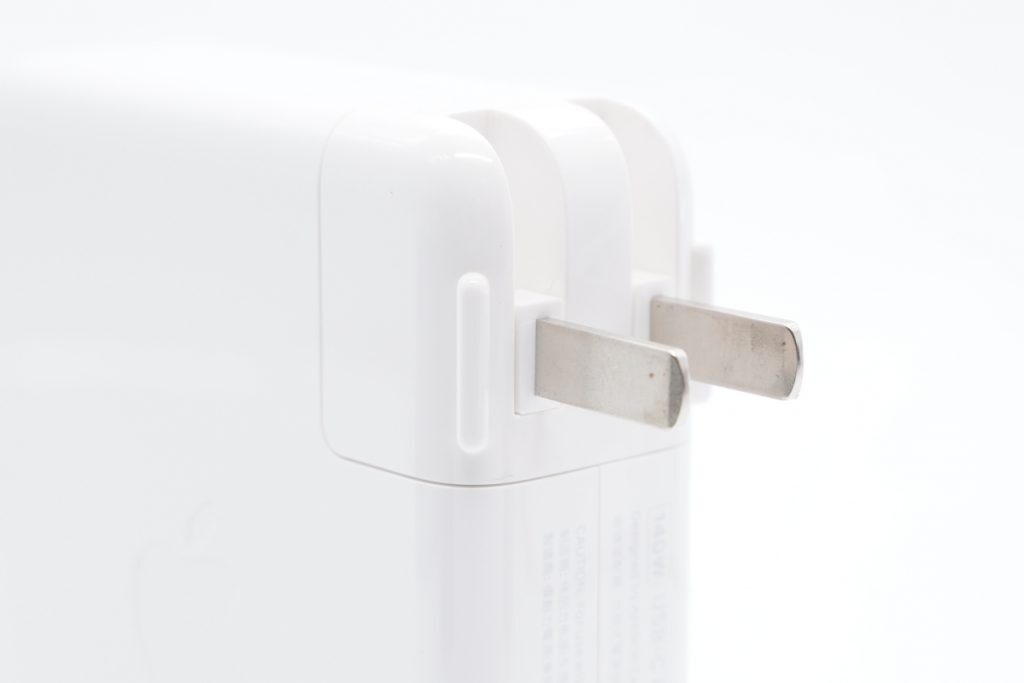

그것은 여전히 ​​접을 수있는 핀과 교체 가능한 플러그가 장착되어 있습니다.
사용하려는 플러그를 편리하게 변경할 수 있습니다.

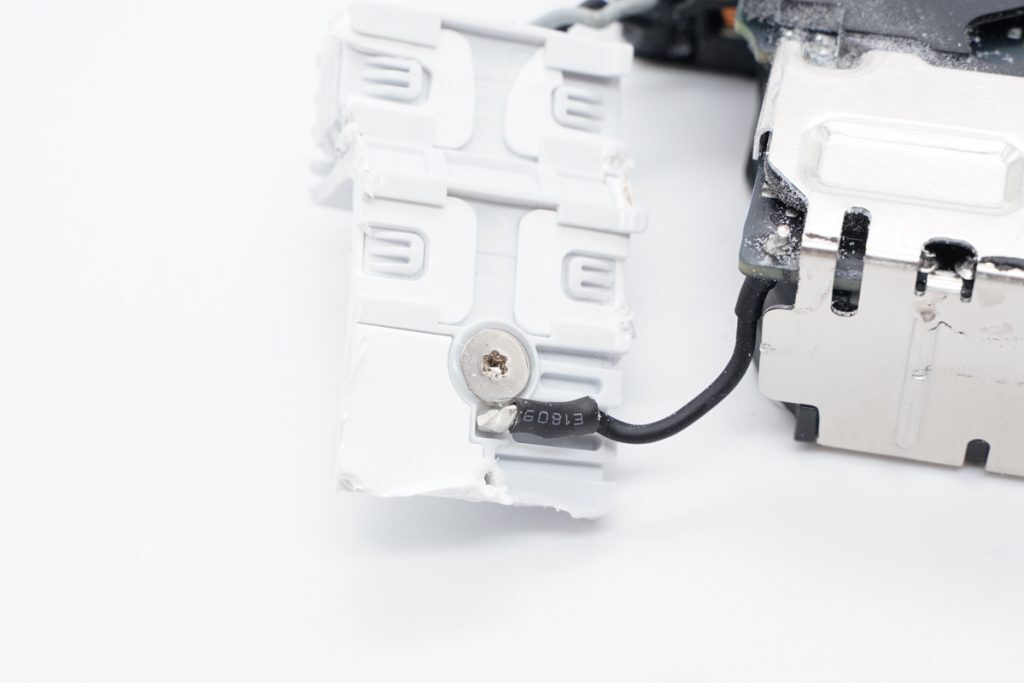

접지선이 장착된 플러그를 교체할 수 있습니다.

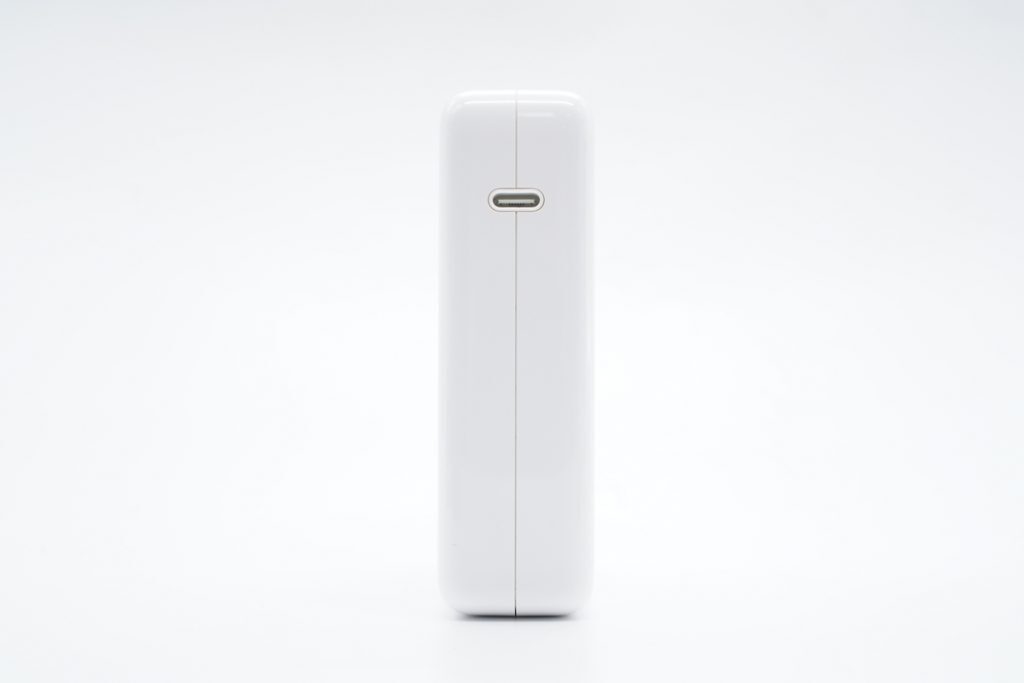

USB-C 가 하나만 있습니다.

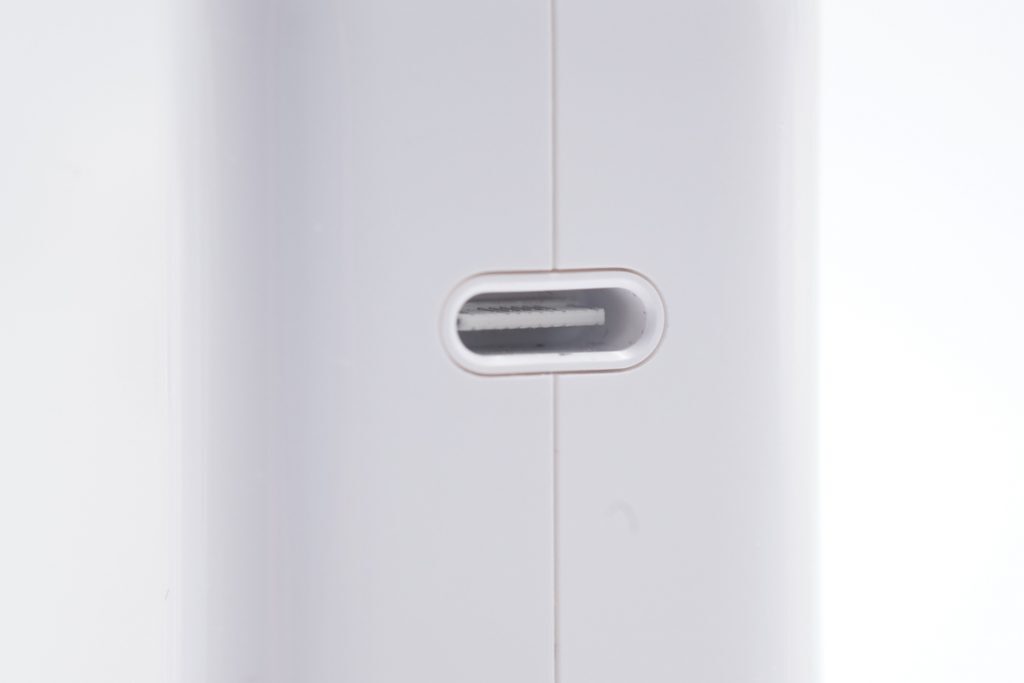

USB-C를 자세히 살펴보십시오 .

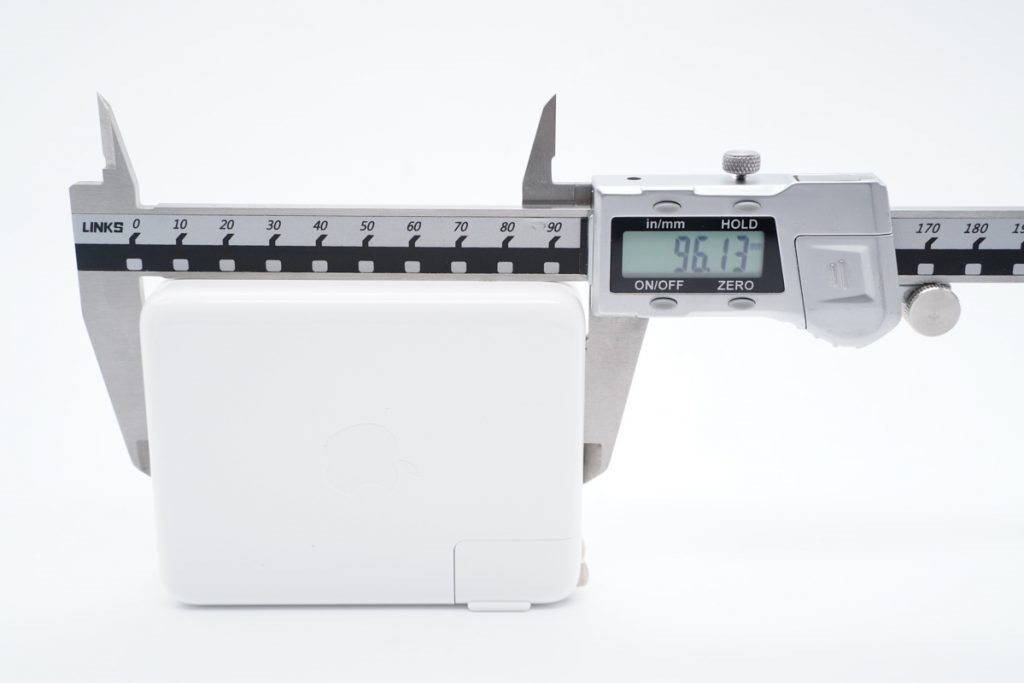

충전기의 길이는 약 96mm(3.78인치)입니다.

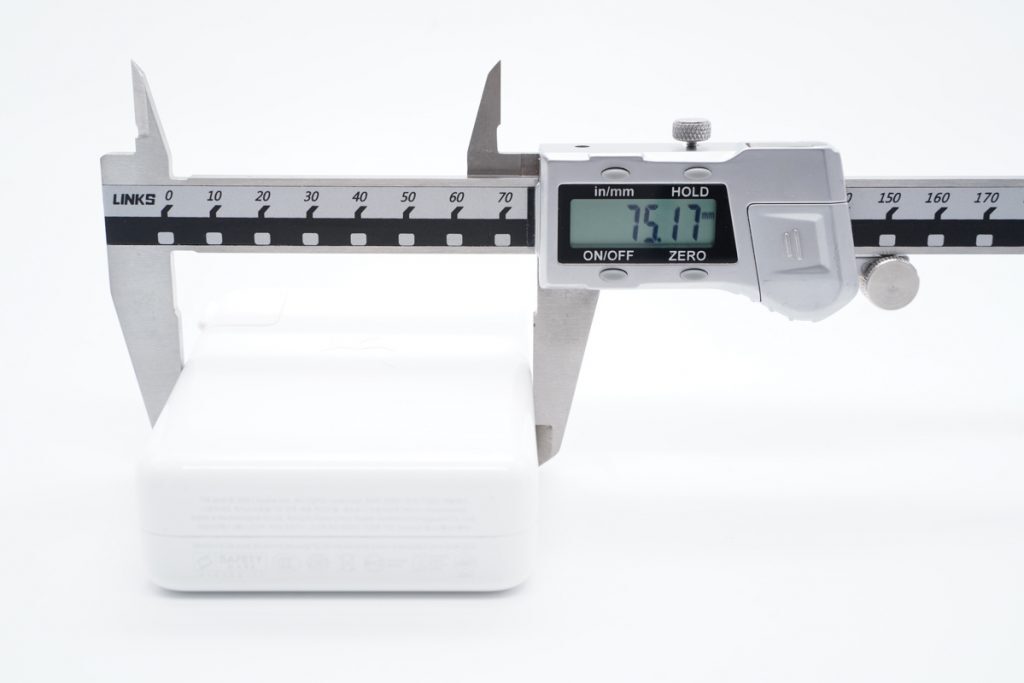

너비는 75mm(2.95인치)입니다.

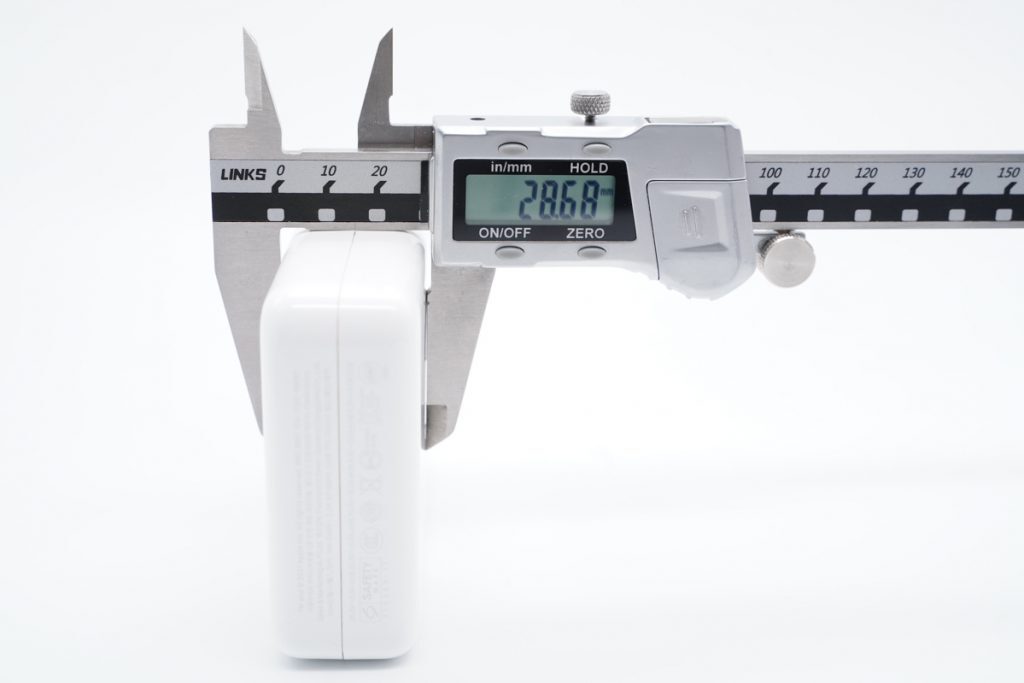

두께는 28mm(1.1인치)입니다.

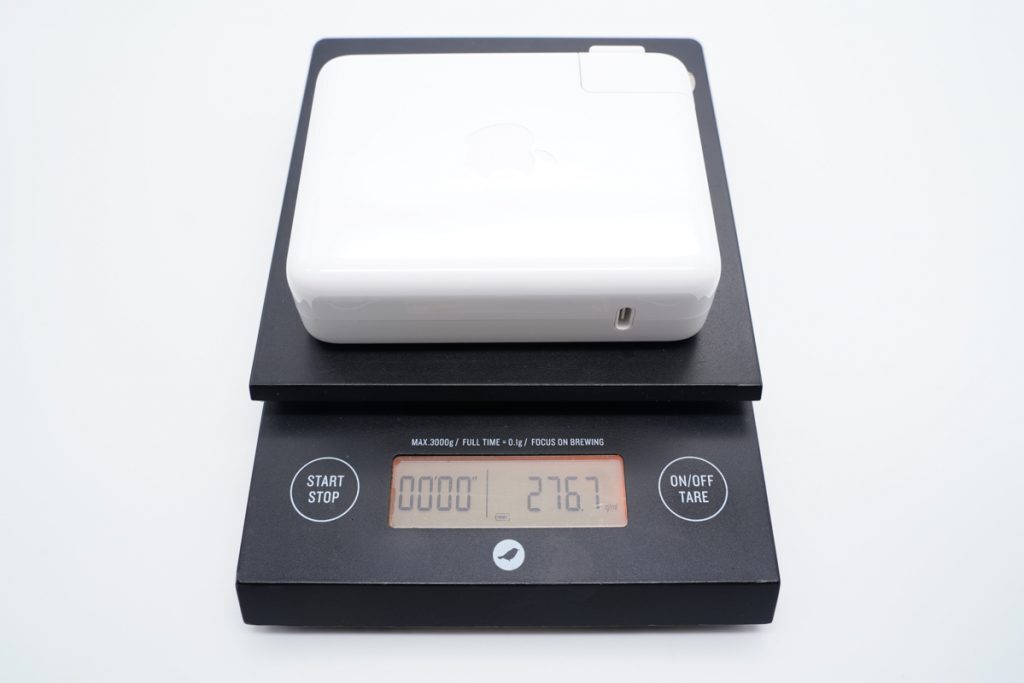

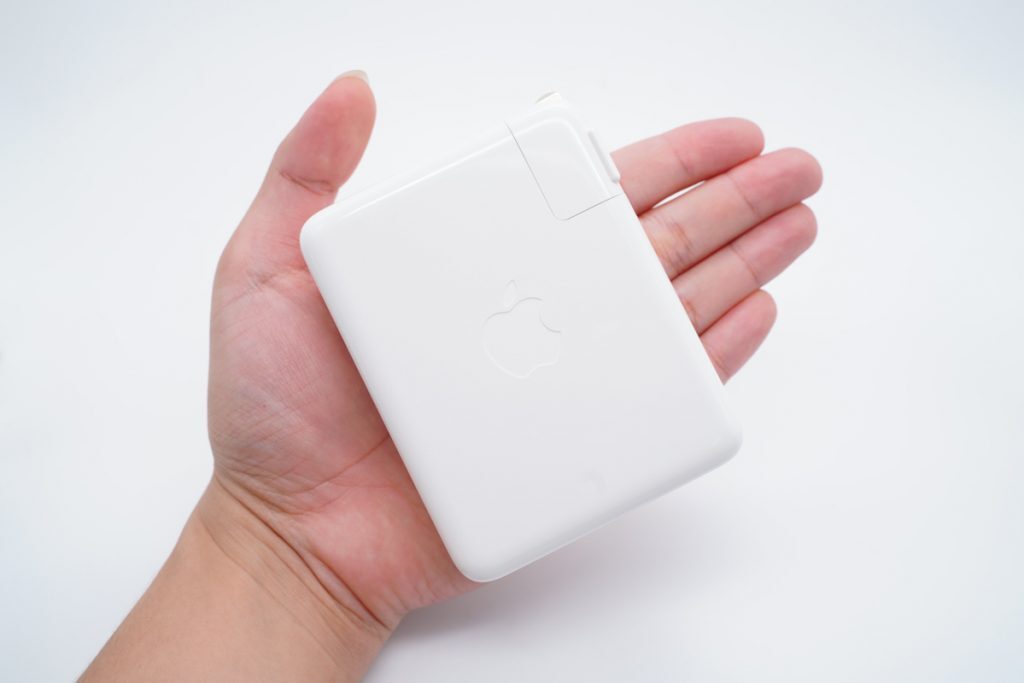

잡는 방법은 다음과 같습니다.

그리고 무게는 약 277g(8.01oz)입니다.

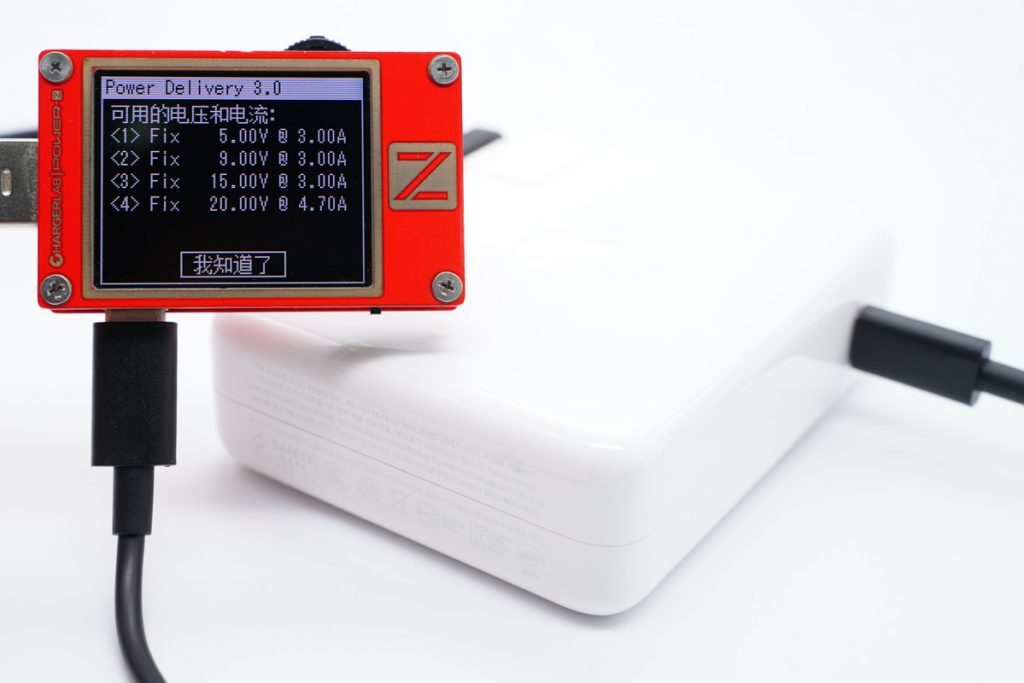

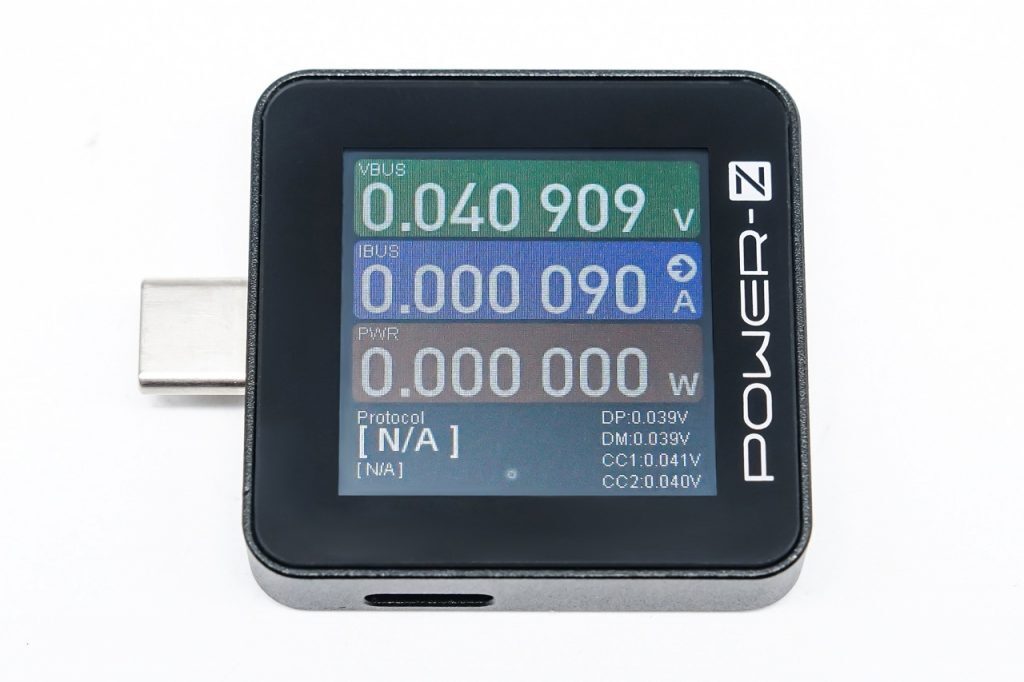

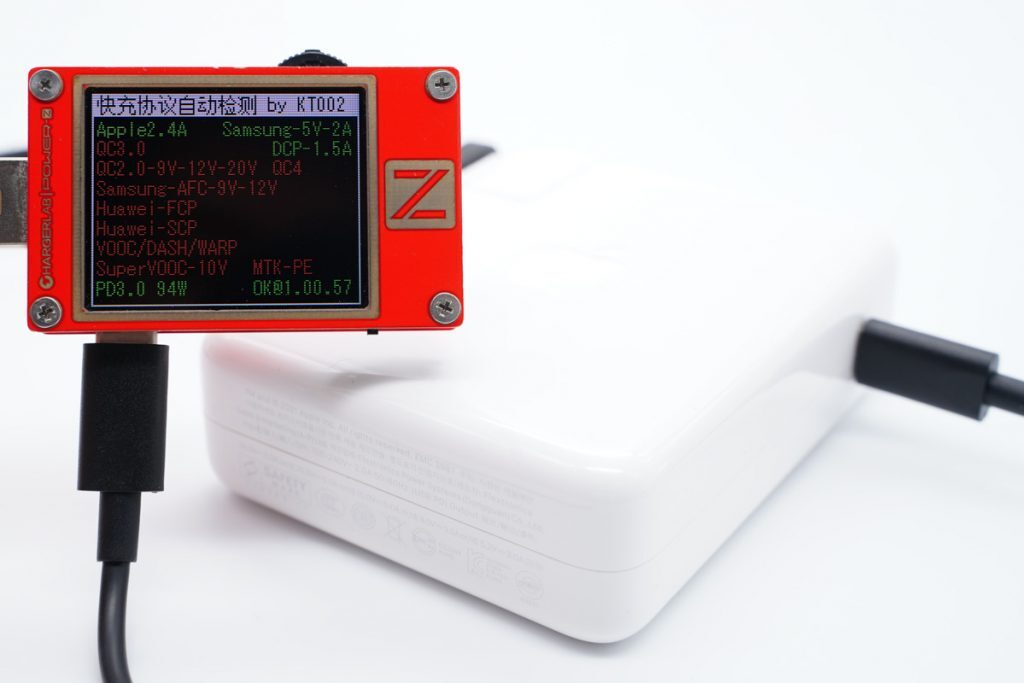

ChargerLAB POWER-Z KT002를 사용하여 프로토콜을 테스트하십시오.
Apple 2.4A, Samsung 5V2A, DCP, PD3.0 프로토콜
을 지원하며 실제로 PD3.1도 지원합니다.

그리고 지원되는 5개의 고정 PDO는 5V3A, 9V3A, 15V3A, 20V4.7A, 추가로 28V 5A입니다.

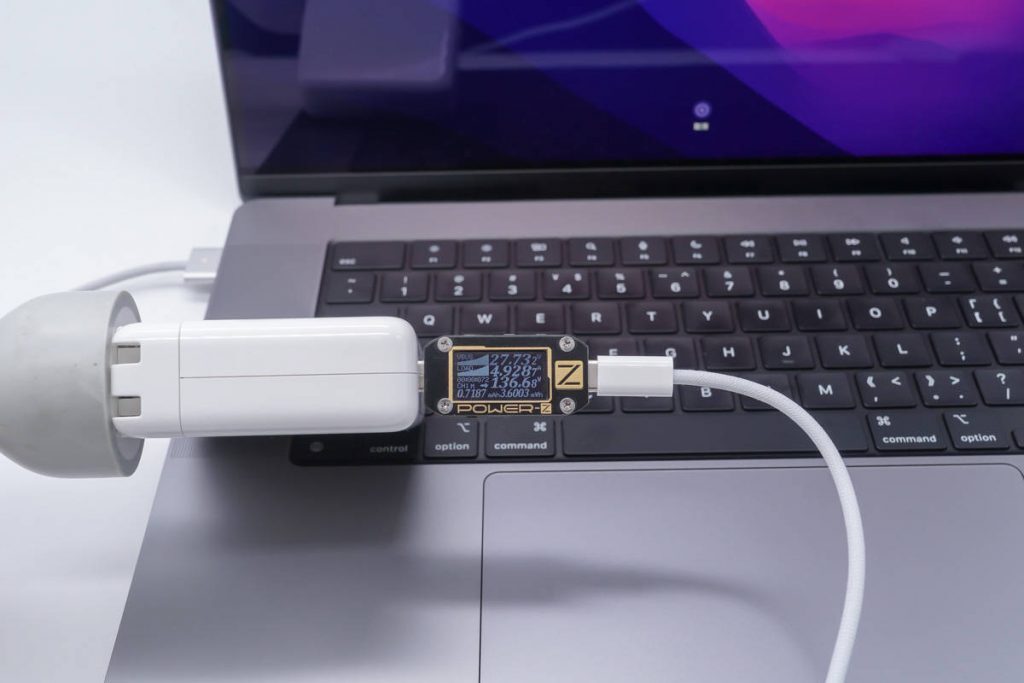

콘센트에 연결하고 ChargerLAB Power-Z KM001C를 사용하여 테스트하면 27.73V 4.92A 136.68W에 도달할 수 있음을 알 수 있습니다.















2. Apple 140W GaN 충전기 분해

절단기를 사용하여 껍질을 엽니다.

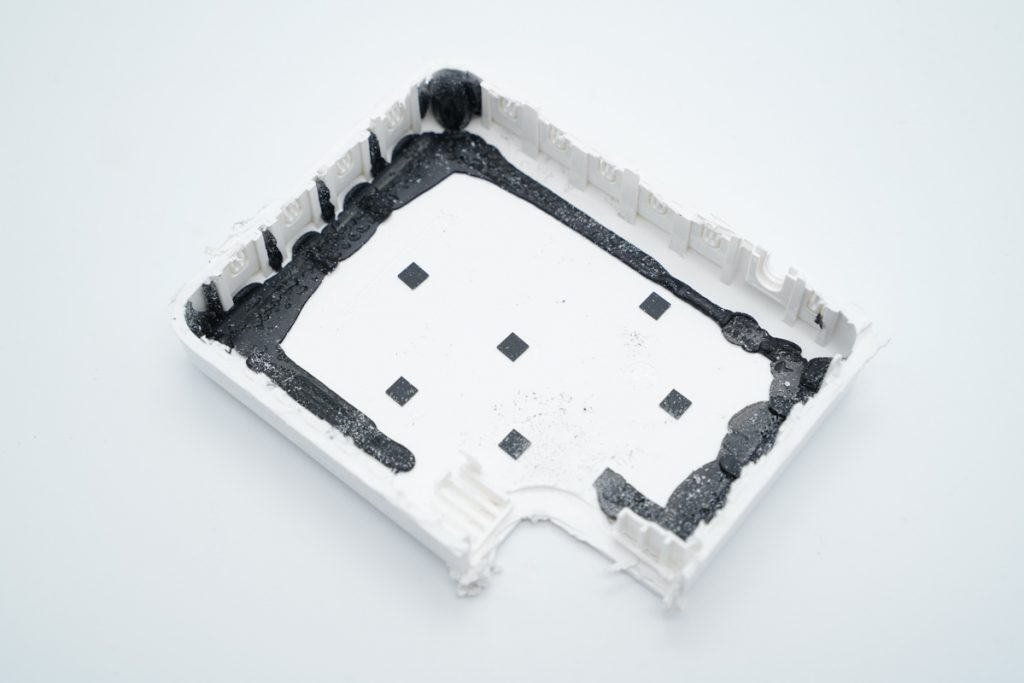

껍질이 아주 두껍습니다.
그리고 그 검은 접착제는 모듈을 고정하는 데 사용됩니다.

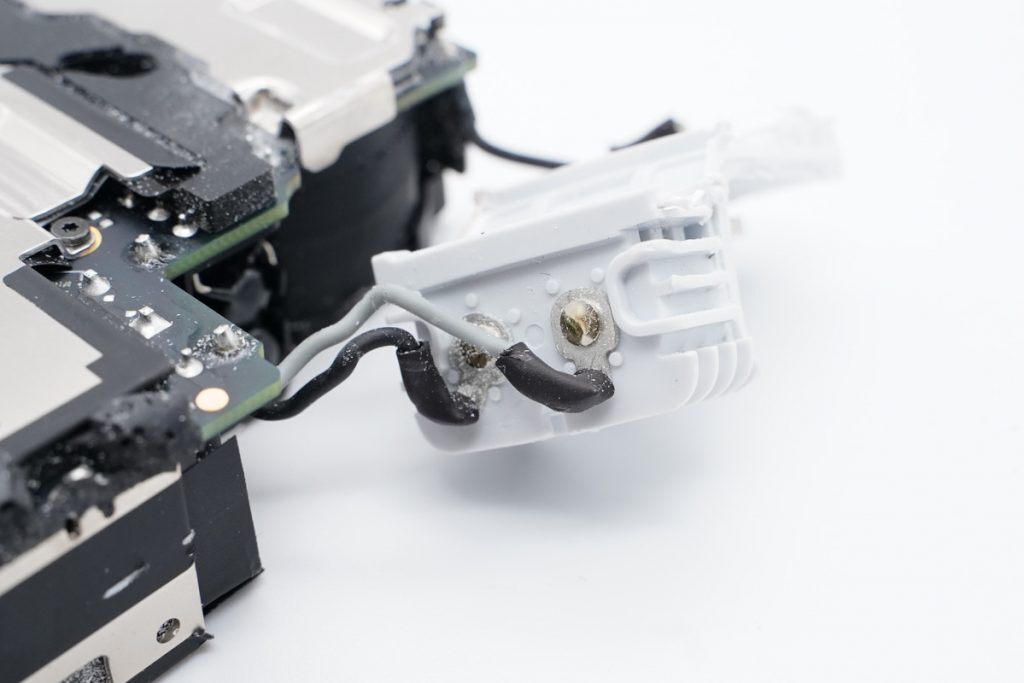

이것은 플러그에 연결된 접지선입니다.

AC 전선의 솔더 조인트는 열수축 튜브로 절연되어 있습니다.

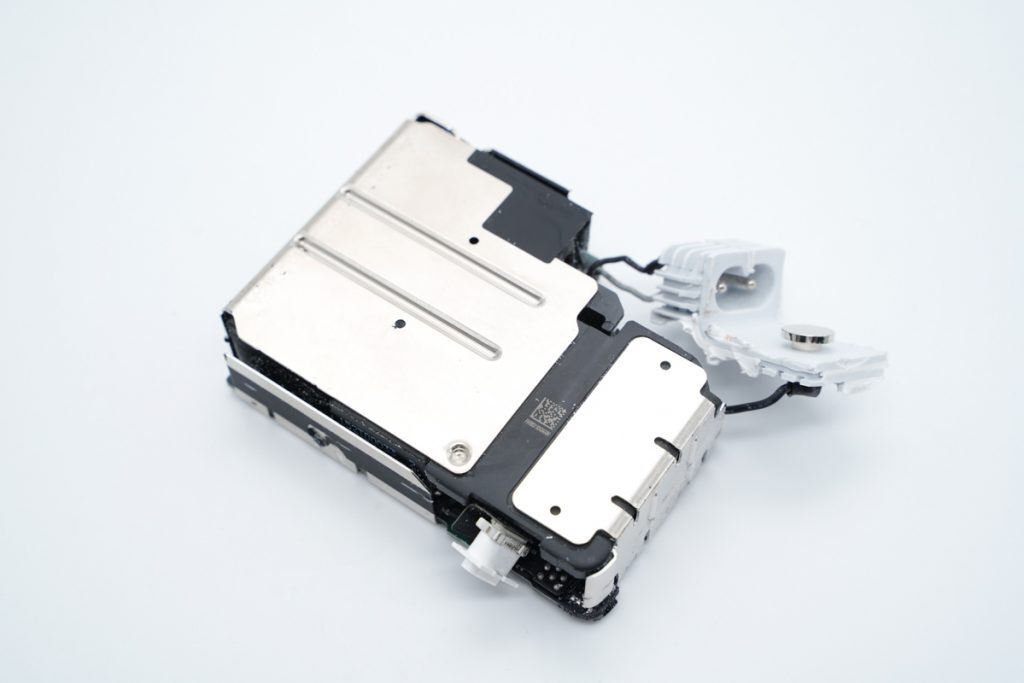

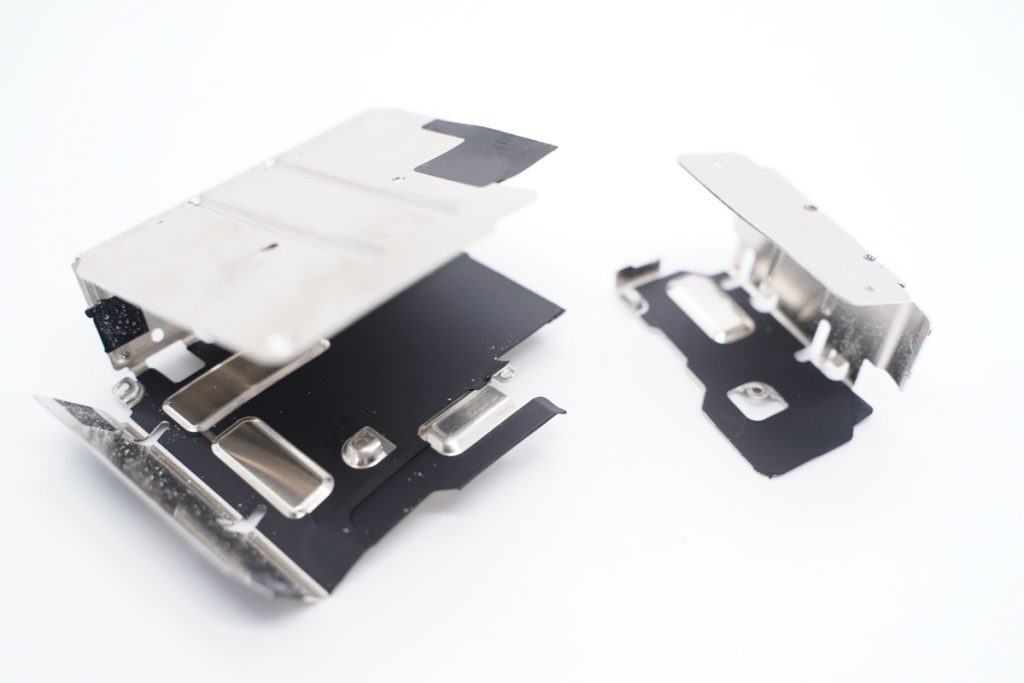

큰 방열판은 PCB 모듈에 덮여 있습니다.

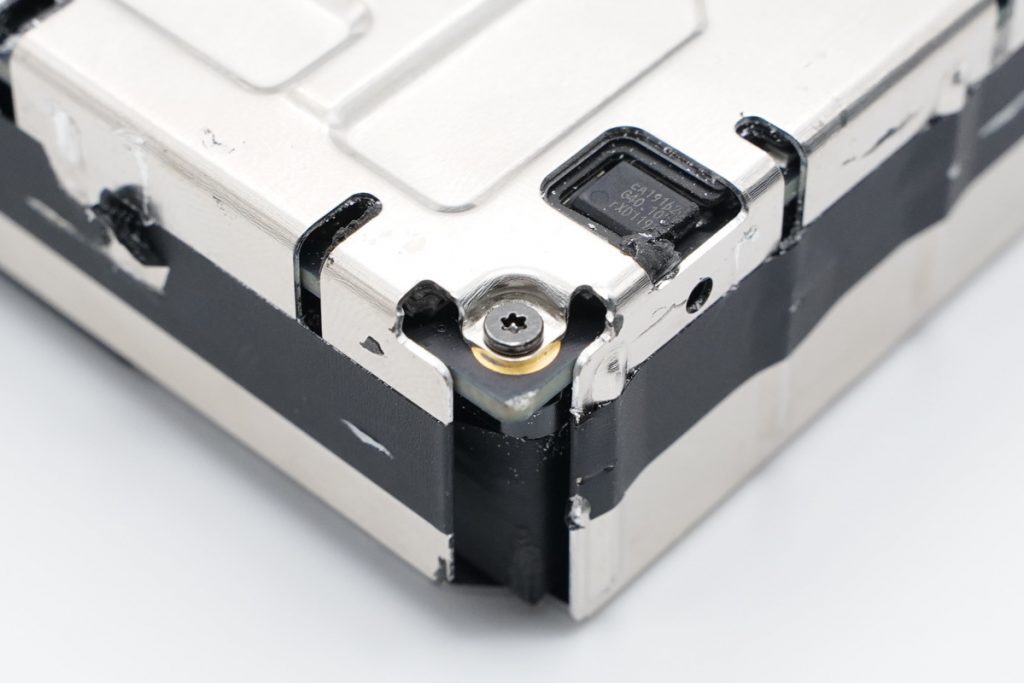

나사로 고정하고 열을 고르게 분산시키는 데 사용됩니다.

측면에는 절연 테이프가 붙어 있습니다.

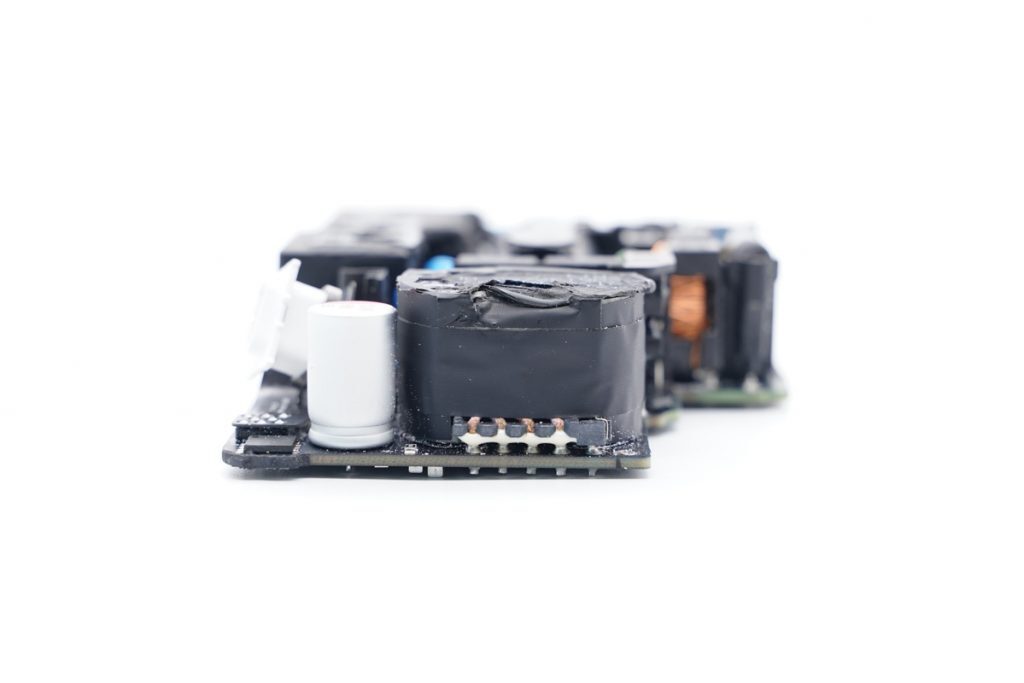

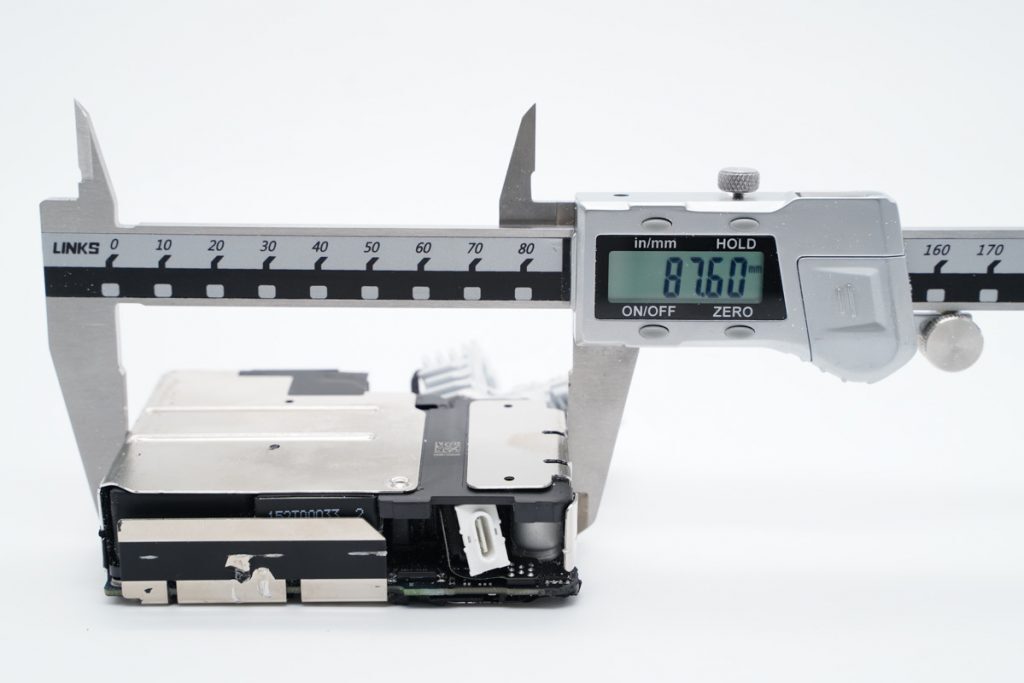

PCB 모듈의 길이는 87.6mm(3.45인치)입니다.

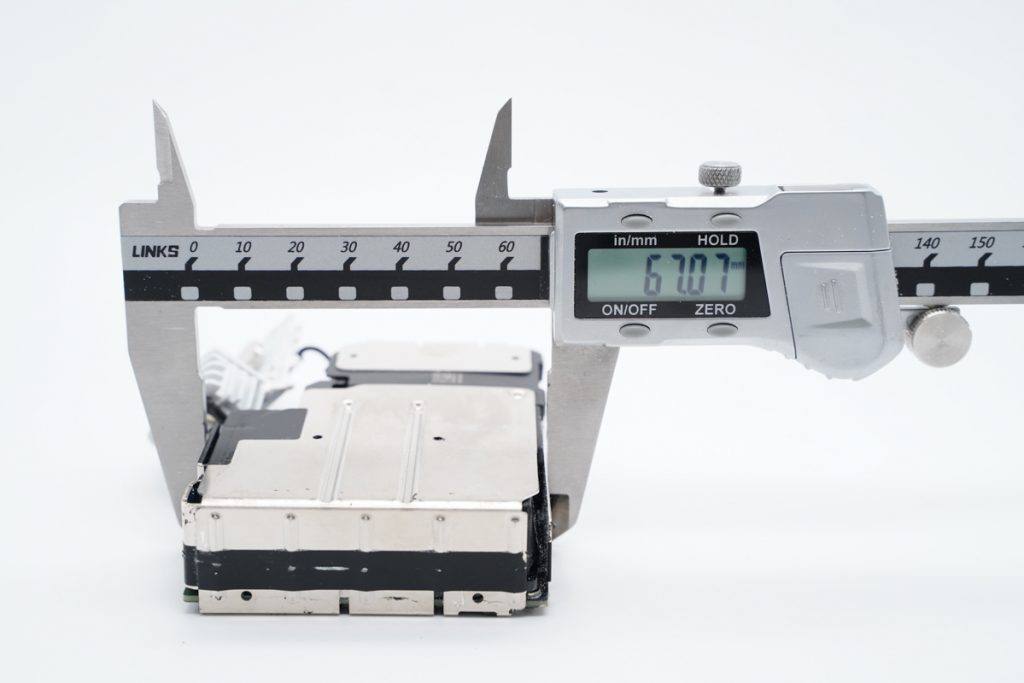

너비는 67.07mm(2.64인치)입니다.

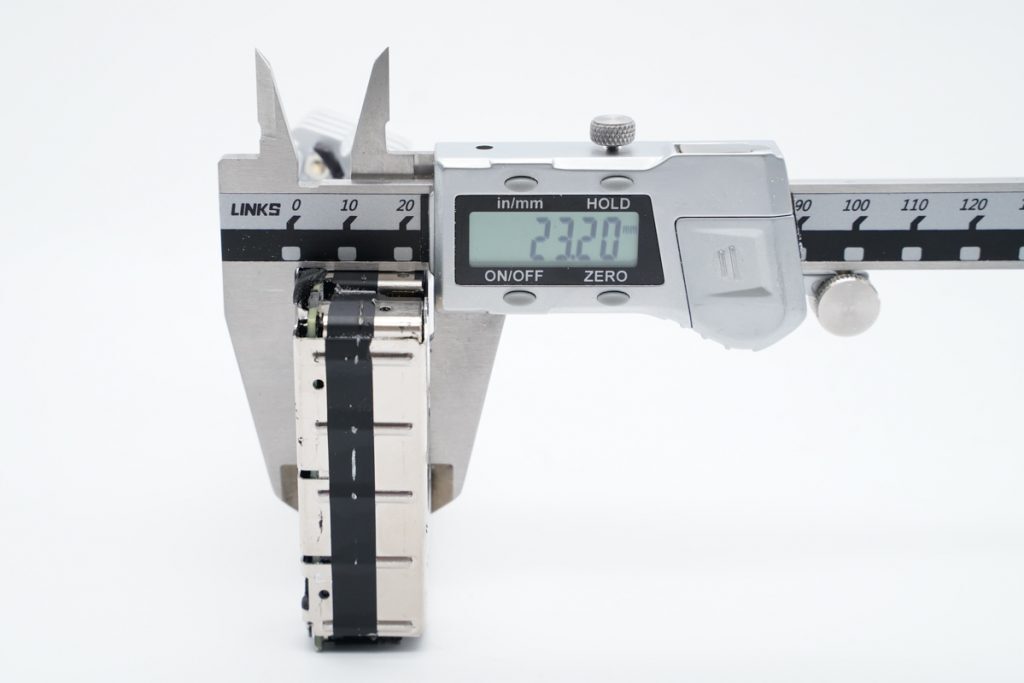

그리고 두께는 23.2mm(0.91인치)입니다.

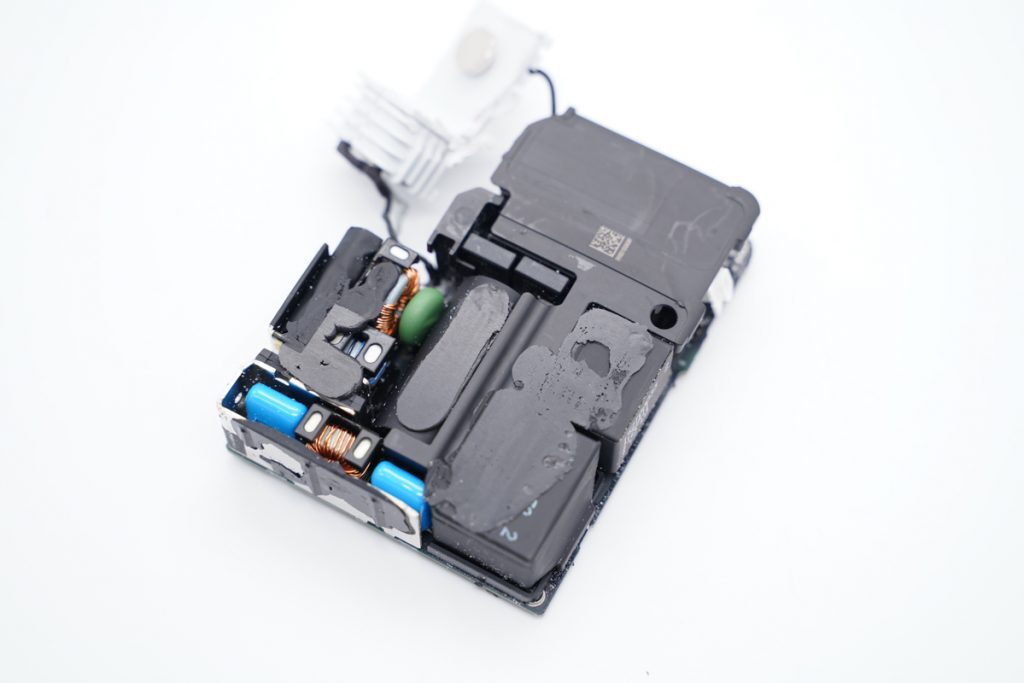

방열판을 제거하면 내부 모듈이 보입니다.

그리고 절연판은 검정색입니다.

커패시터, 인덕터 및 기타 구성 요소는 모듈 전면에 있습니다.
그리고 변압기는 플라스틱으로 덮여 있습니다.

플라스틱을 제거합니다.

PCB 뒷면은 절연 및 보호를 위해 고무 패드로 덮여 있습니다.

그리고 열 접착제와 흑연 열 패드는 다른 칩에 있습니다.

고압여과용 전해콘덴서, 변류기, 필름콘덴서, 전원용콘덴서 등을 볼 수 있다
. 전해콘덴서는 수평으로 배치되어 절연관으로 덮여 있다.

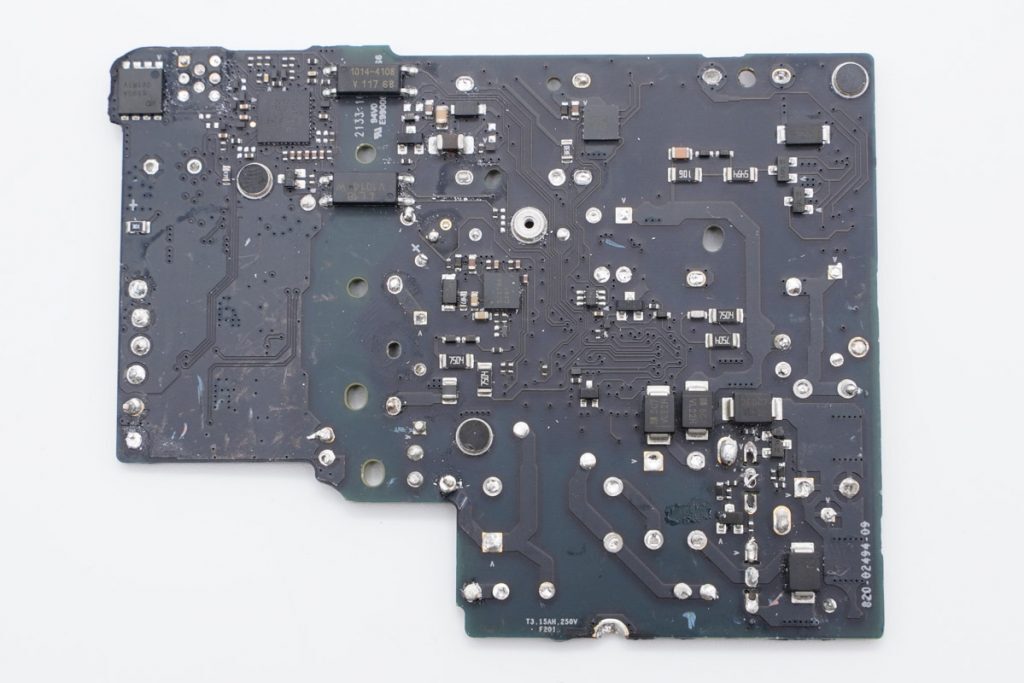

모든 플러그인 구성 요소를 제거한 후
4개의 다이오드, 2개의 드라이버, 옵토커플러, 프로토콜 칩 및 출력 VBUS 스위치 MOSFET이 전면에 있는 것을 볼 수 있습니다.

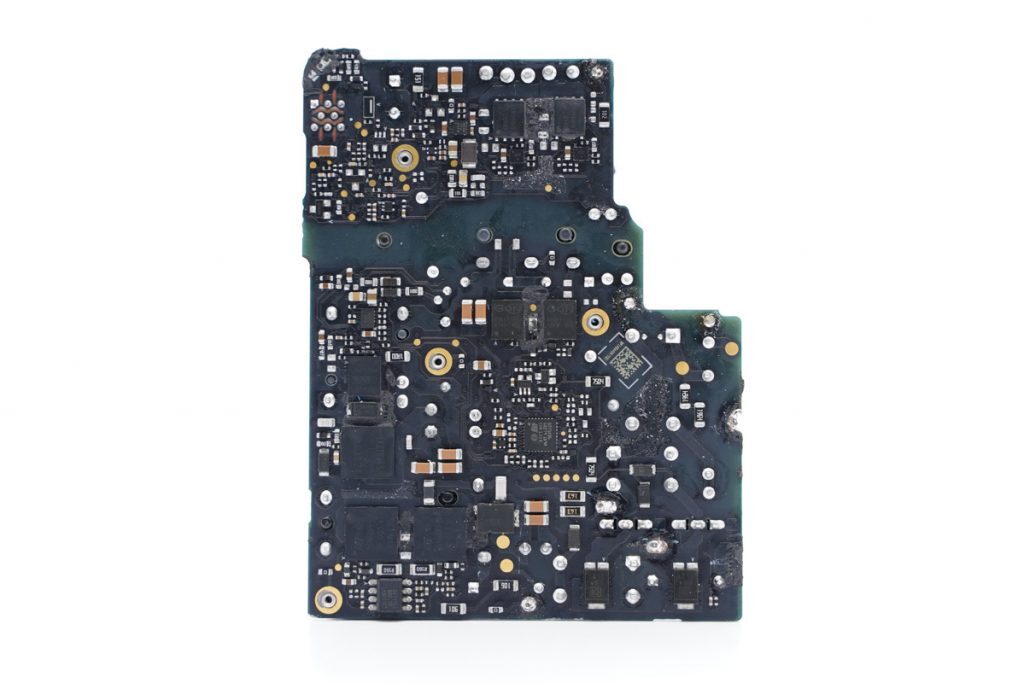

뒤로 넘기면 PFC 부스트 회로, LLC 스위칭 전원 공급 장치 컨트롤러 및 MOSFET을 볼 수 있습니다.

여기가 입력 끝입니다.
세이프티 X 커패시터는 플라스틱으로 덮여 있으며 상단에 퓨즈가 장착되어 있습니다.
오른쪽에 두 개의 Infineon MOSFET이 있습니다.

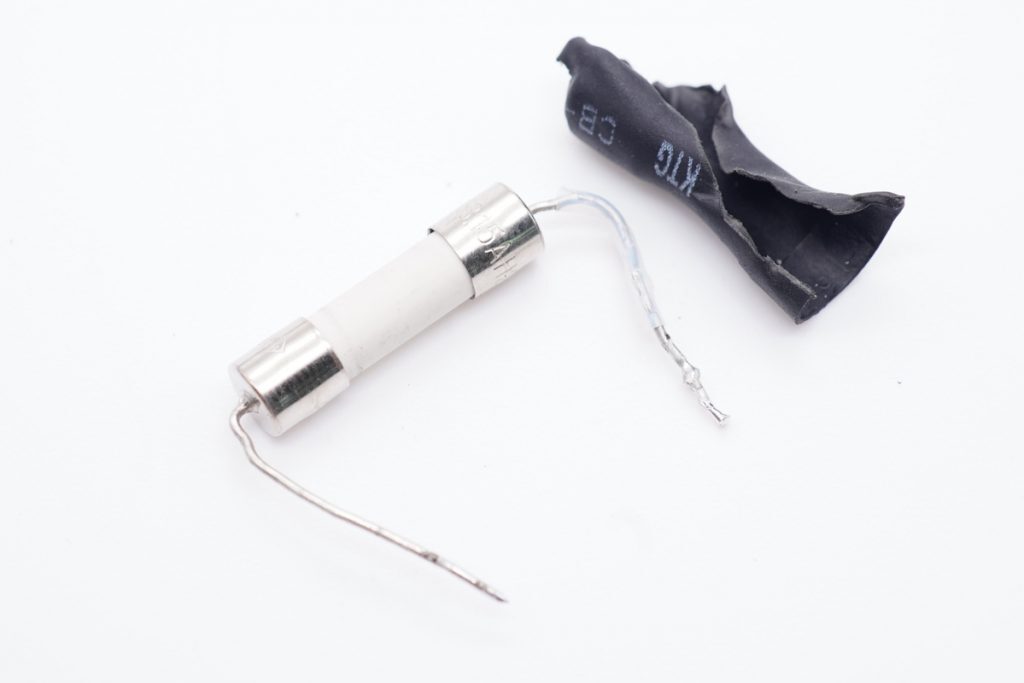

퓨즈의 정격 전류는 3.15A입니다.

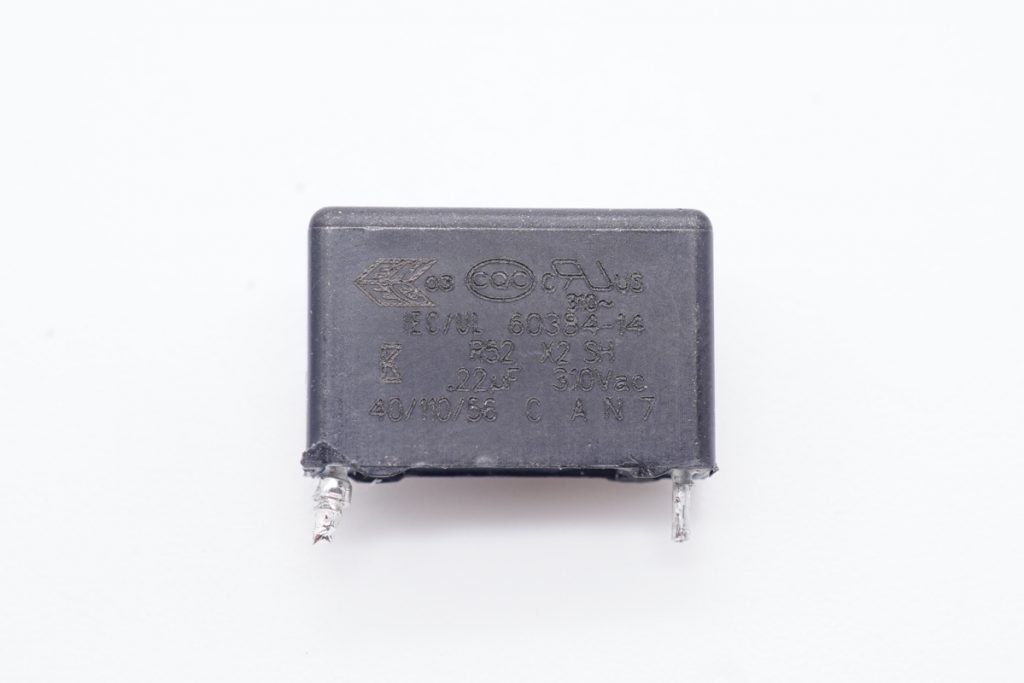

이것이 세이프티 X 커패시터입니다.

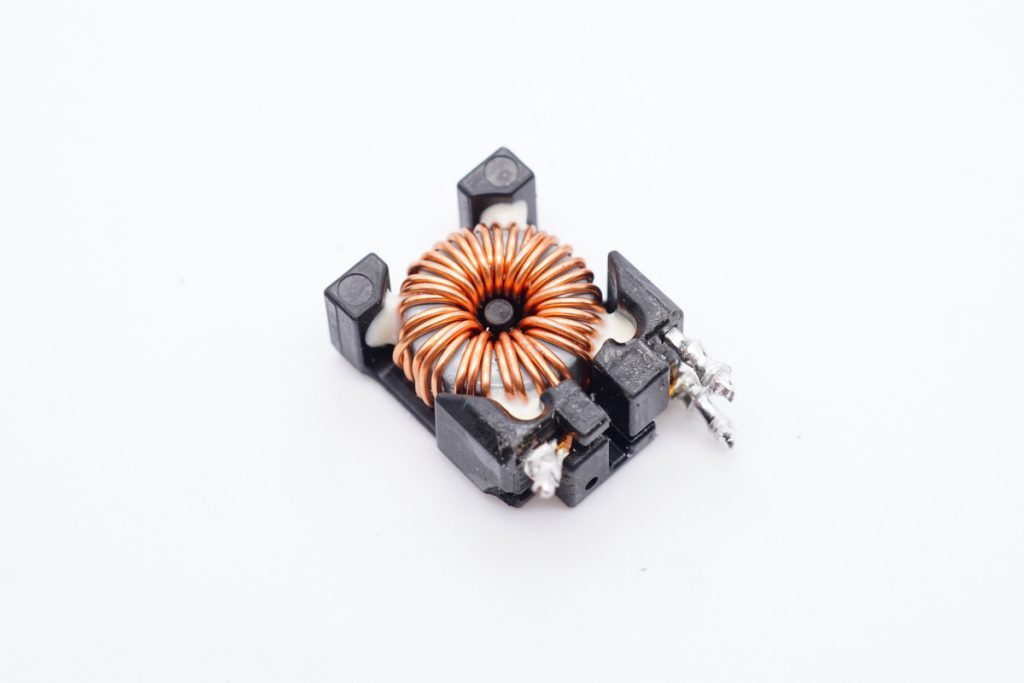

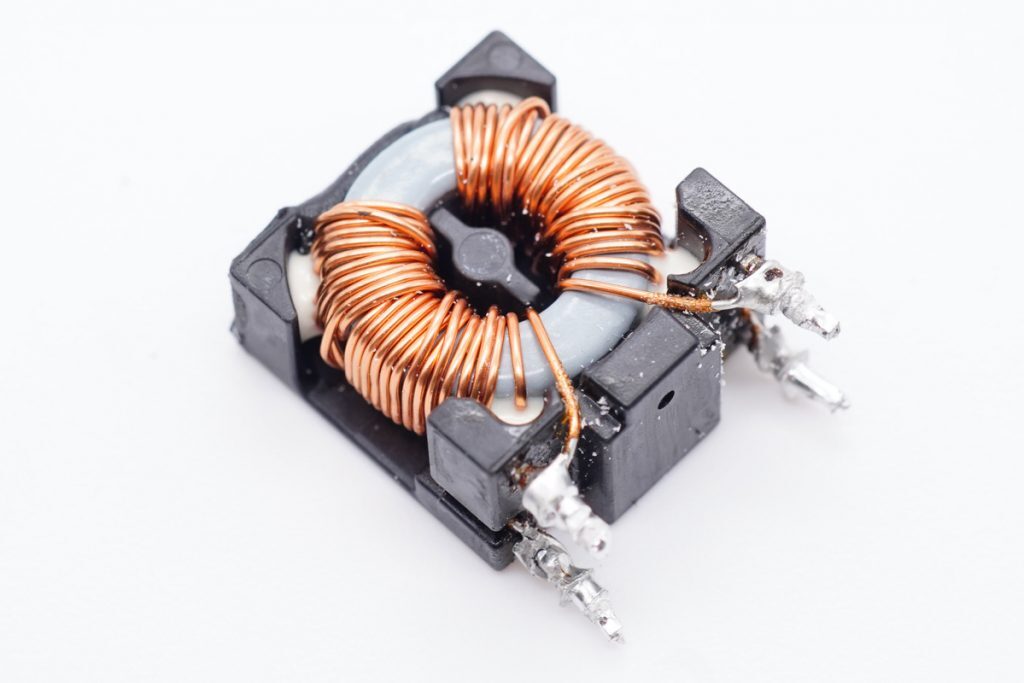

공통 모드 초크는 EMI 간섭을 필터링하는 데 사용됩니다.

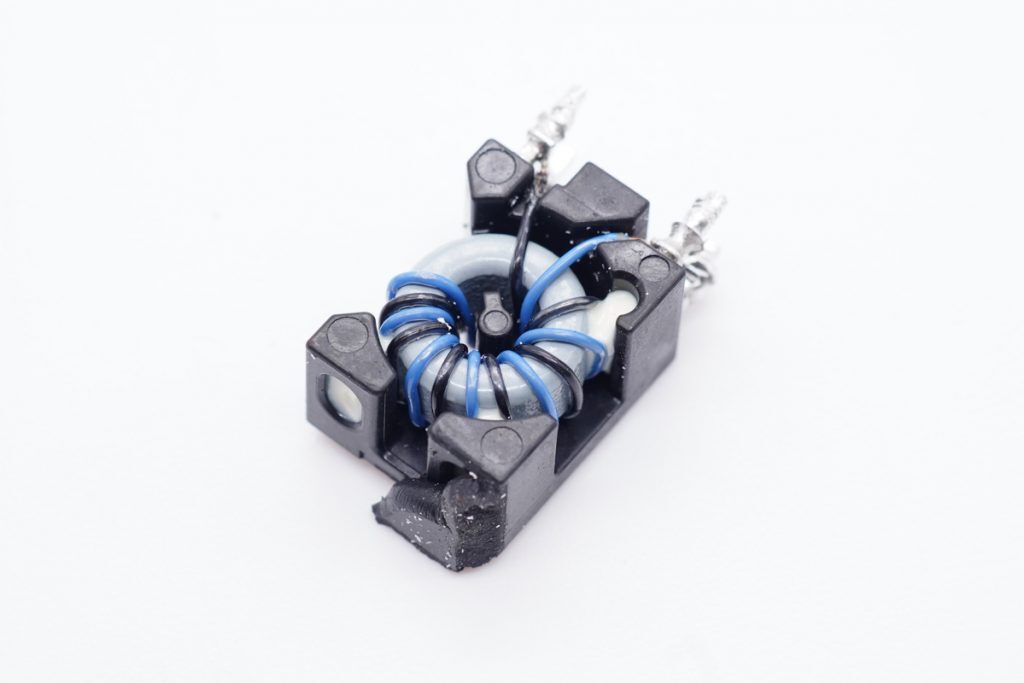

또 다른 공통 모드 초크는 파란색 및 검정색 와이어로 감겨 있습니다.

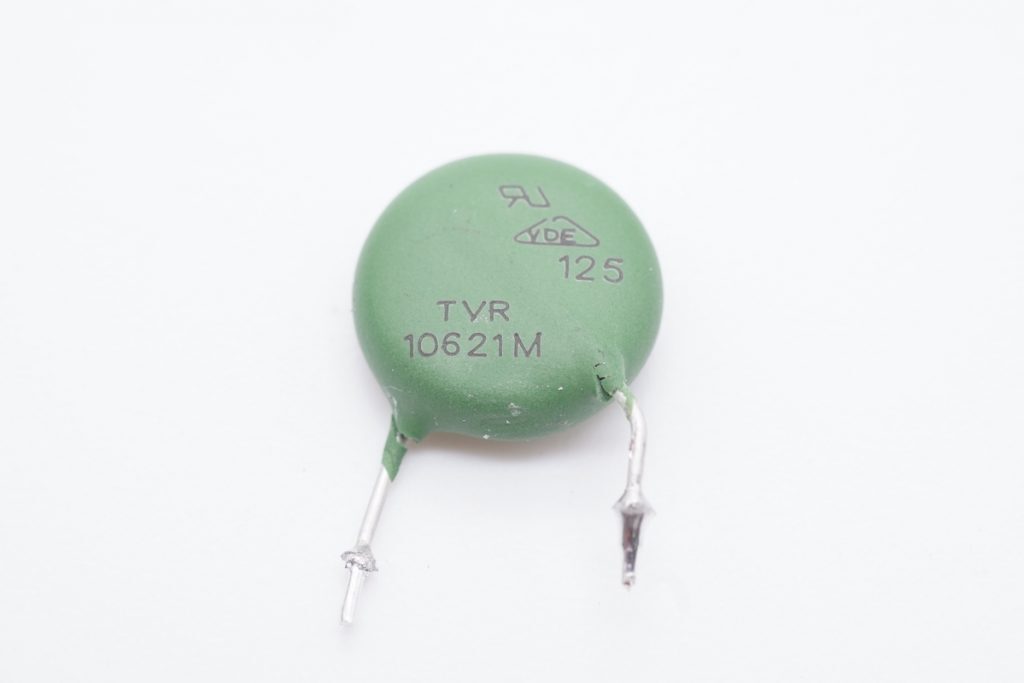

이 배리스터는 입력 과전압 보호에 사용됩니다.
모델은 TVR10621M입니다.

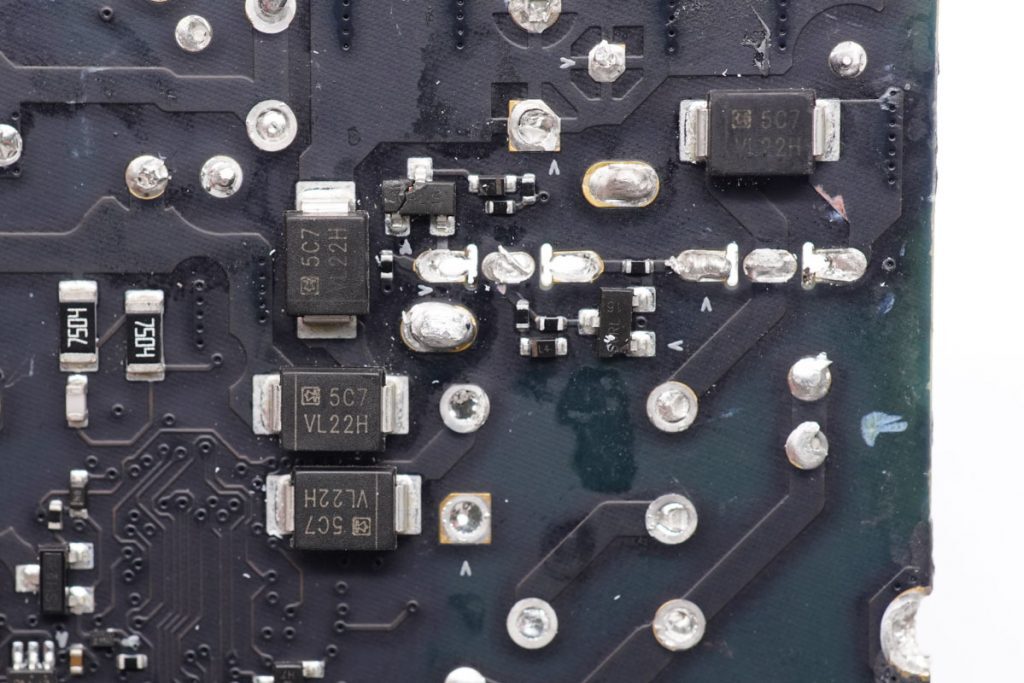

입력에 있는 4개의 다이오드는 풀 브리지 정류기를 형성할 수 있습니다.

이 두 다이오드는 능동 정류를 위해 Infineon MOSFET과 협력할 수 있습니다.
모델은 IPA65R095C7입니다.

정류 효율을 높이는 데 사용되는 Infineon MOSFET을 자세히 살펴보십시오.

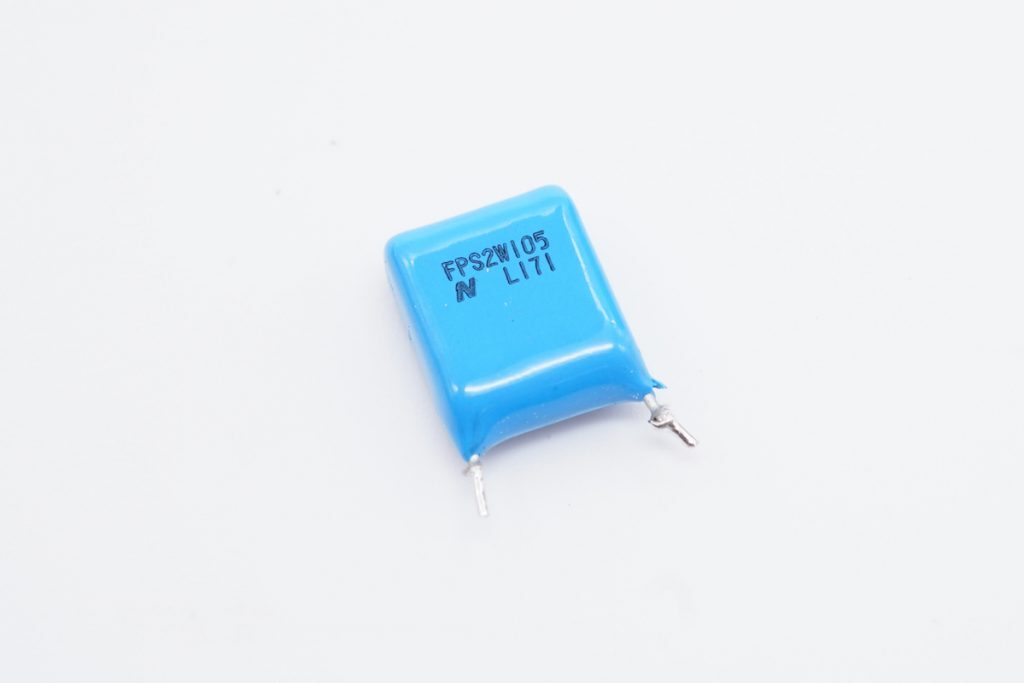

반대쪽으로 돌리면 필름 필터 커패시터와 자기 링 필터 인덕터가 보입니다.

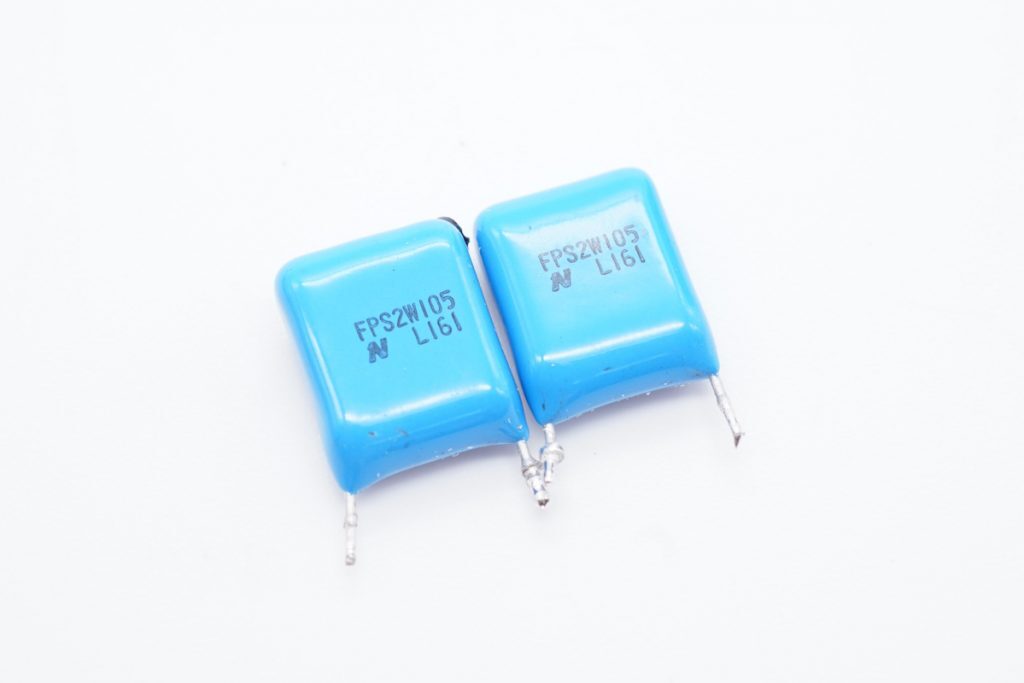

두 개의 파란색 필름 커패시터가 있습니다.

토로이달 코어 필터 인덕터는 접착제로 고정됩니다.

다음은 PFC 부스트 및 벅 인덕터입니다.

그리고 USB-C 는 케이블로 PCB에 연결됩니다.

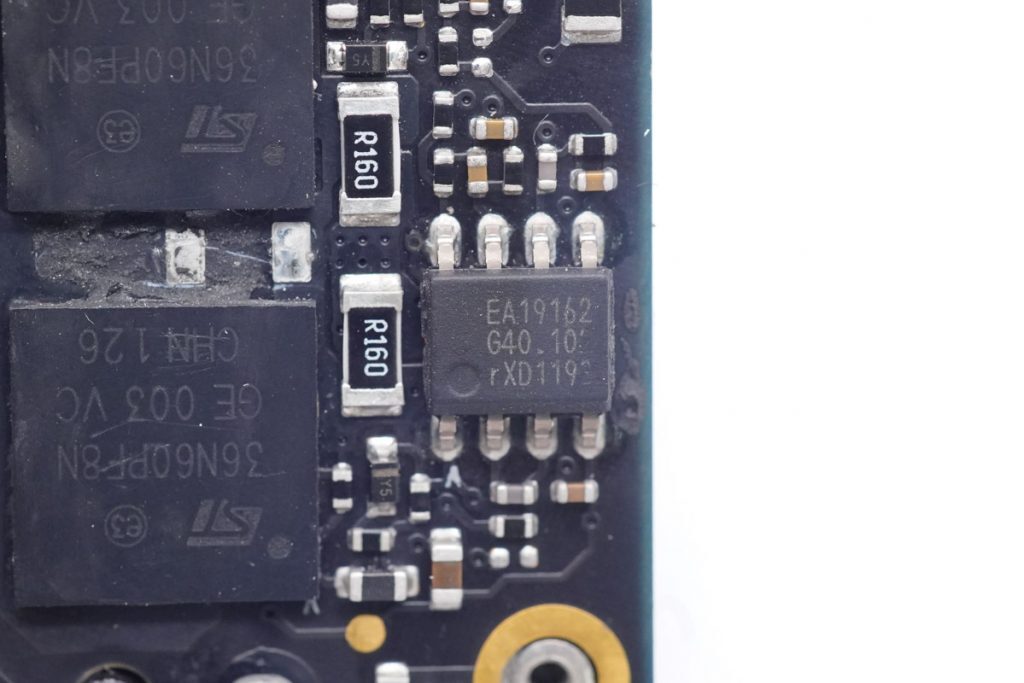

PFC 부스트 컨트롤러 NXP TEA19162T입니다.

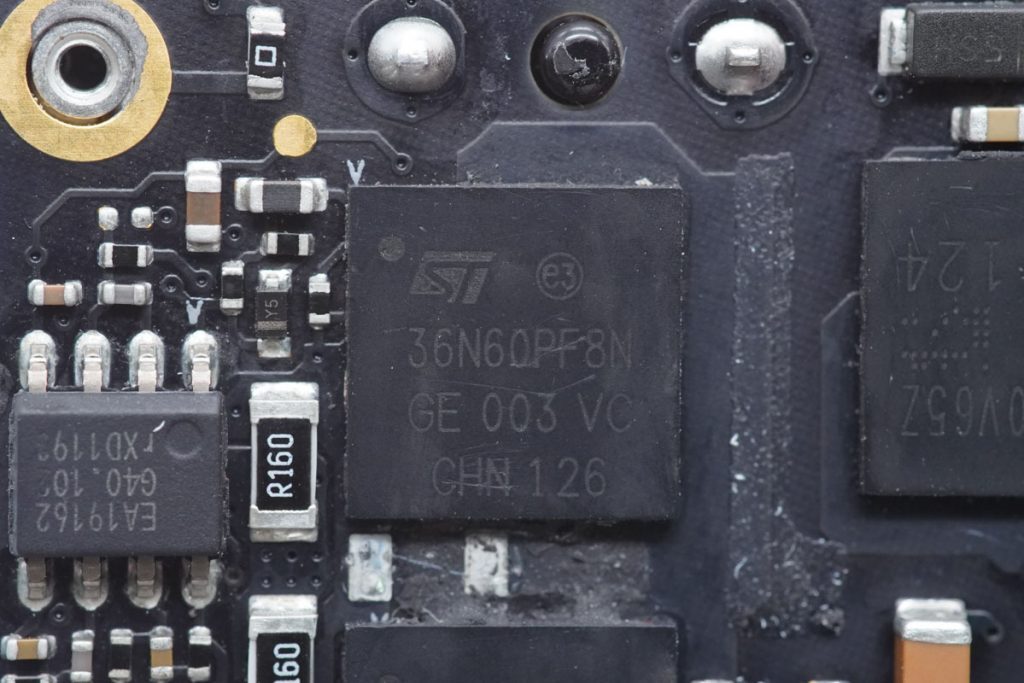

이 두 MOSFET은 36N60PF8N으로 표시된 PFC 부스트에 사용됩니다.

다른 하나.

PFC 정류기용 다이오드는 ON Semiconductor FES10J에서 제공합니다.
600V 10A.

이것은 PFC 부스트 인덕터입니다.

고전압 필터링용 전해 커패시터는 Rubycon, 450V 82μF에서 제공됩니다.

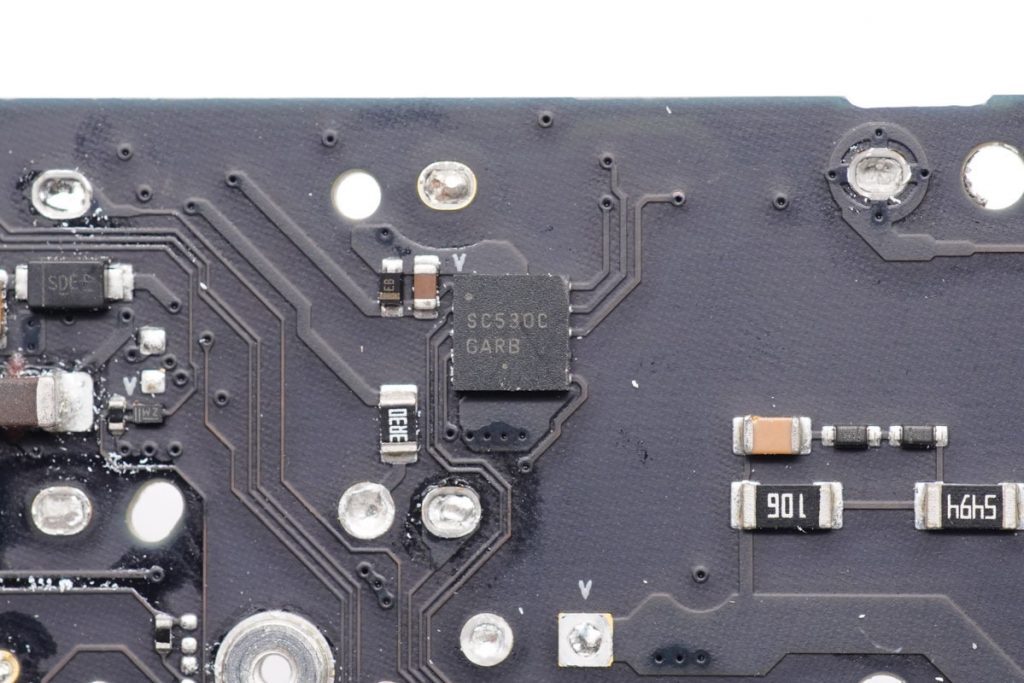

이것은 Toshiba 및 Infineon 스위치 MOSFET을 구동하는 데 사용되며 SC530C로 표시된 ON Semiconductor 맞춤형 드라이버입니다.

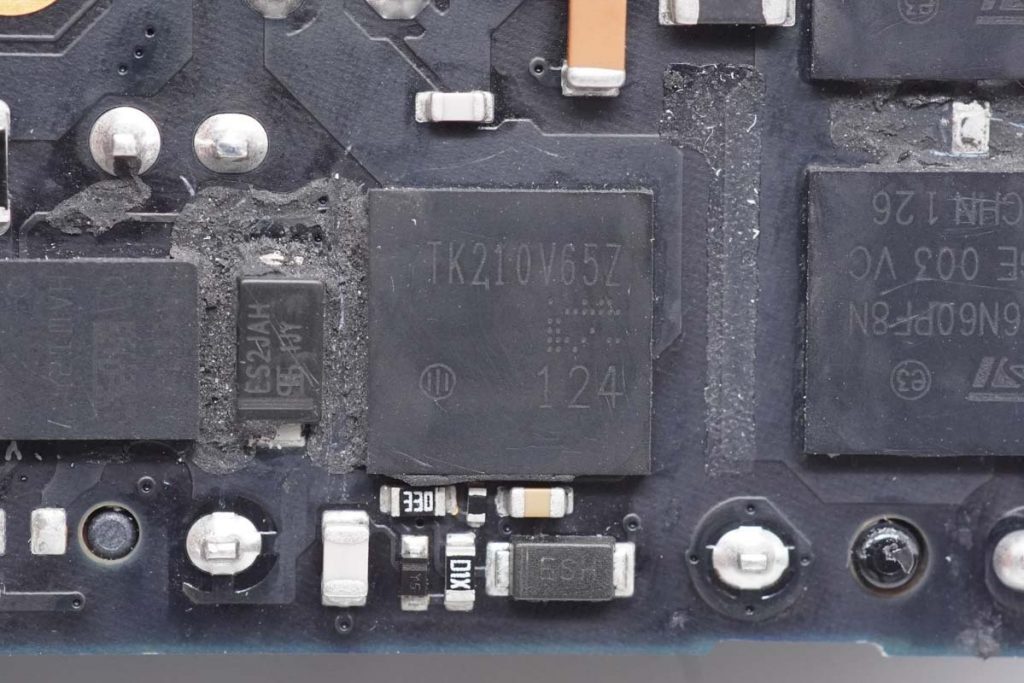

DFN 8*8 패키지를 채용한 도시바 MOSFET입니다. 모델은 TK210V65Z입니다.
650V, 175mΩ.

다음은 인피니언 MOSFET입니다. 모델은 IPL65R1K5C6S입니다.
700V, 1.5Ω.

입력 전류를 감지하는 변류기가 있습니다.

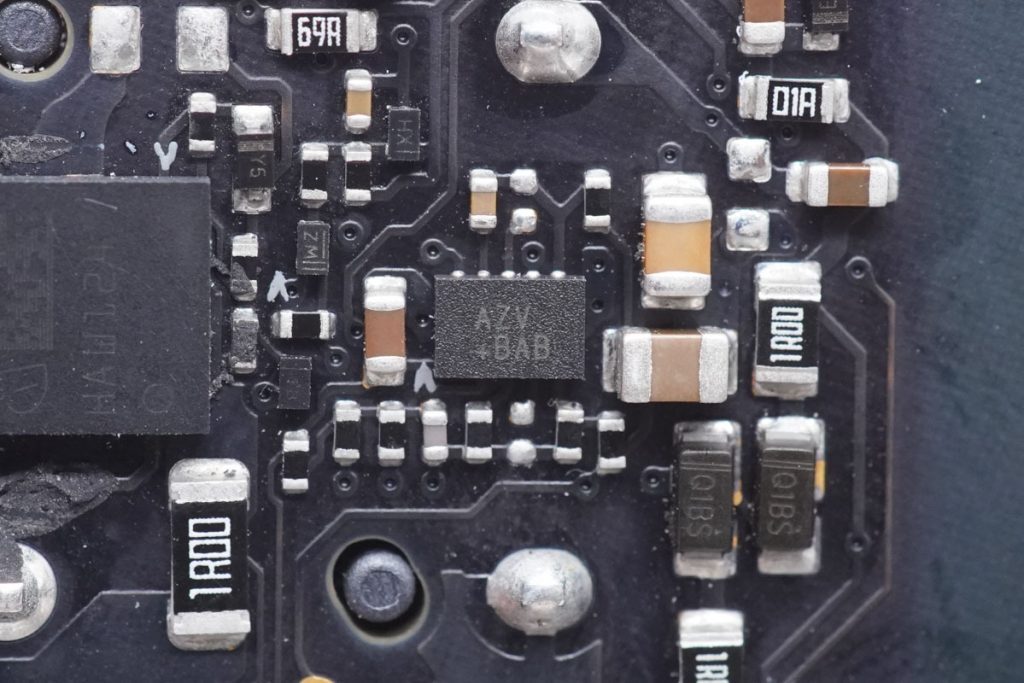

AZV로 표시된 칩.

이것은 강압 인덕터입니다.

세 번째 파란색 필터링 커패시터가 있습니다.

마스터 제어 칩의 전원 공급 장치 커패시터도 Rubycon에서 제공됩니다.
35V 47μF.

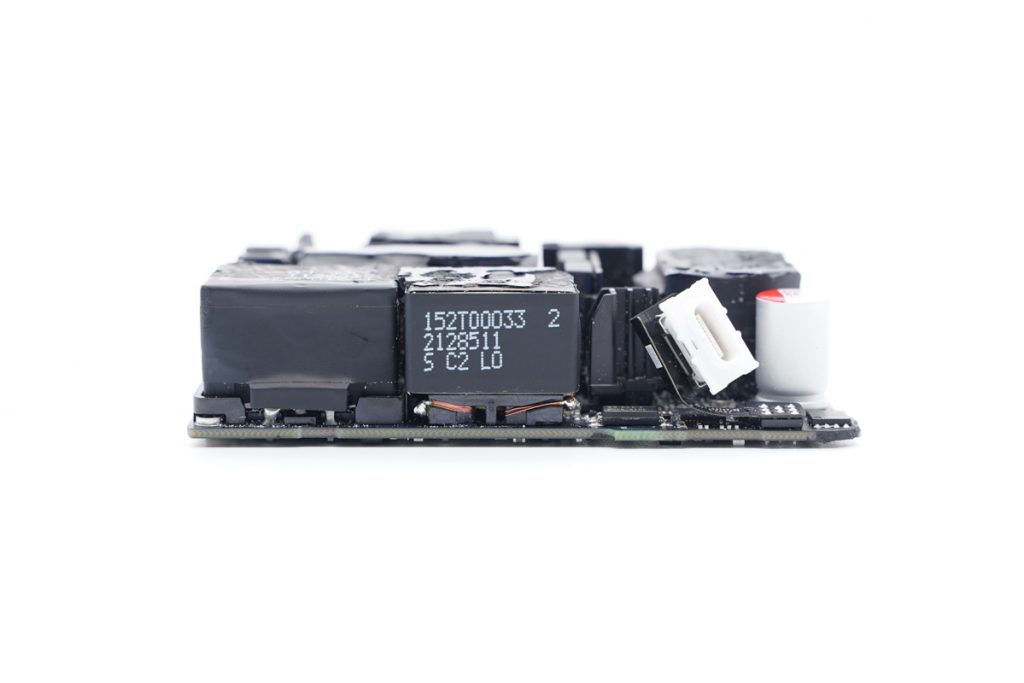

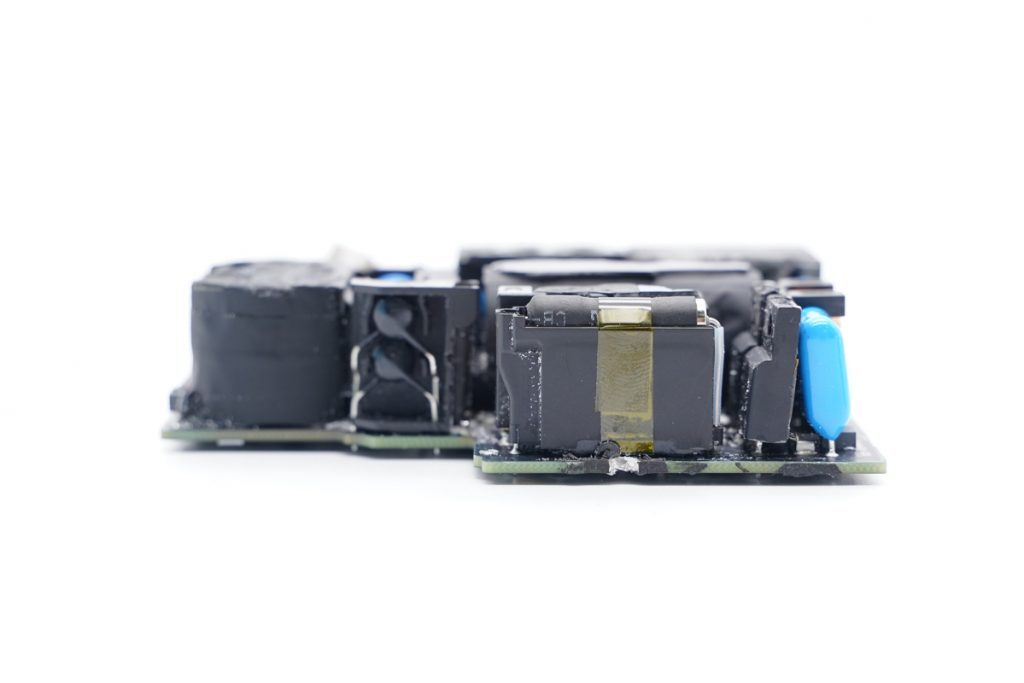

이 측면에서 변압기, 출력 필터링을 위한 솔리드 커패시터 및 출력 VBUS 스위치 MOSFET을 볼 수 있습니다.

이 M0 코어 마이크로 컨트롤러는 기본 회로의 드라이브 제어에 사용되는 ST STM32G071에서 제공됩니다.
128KB 플래시 메모리, 36KB RAM 및 64MHz CPU를 통합합니다.

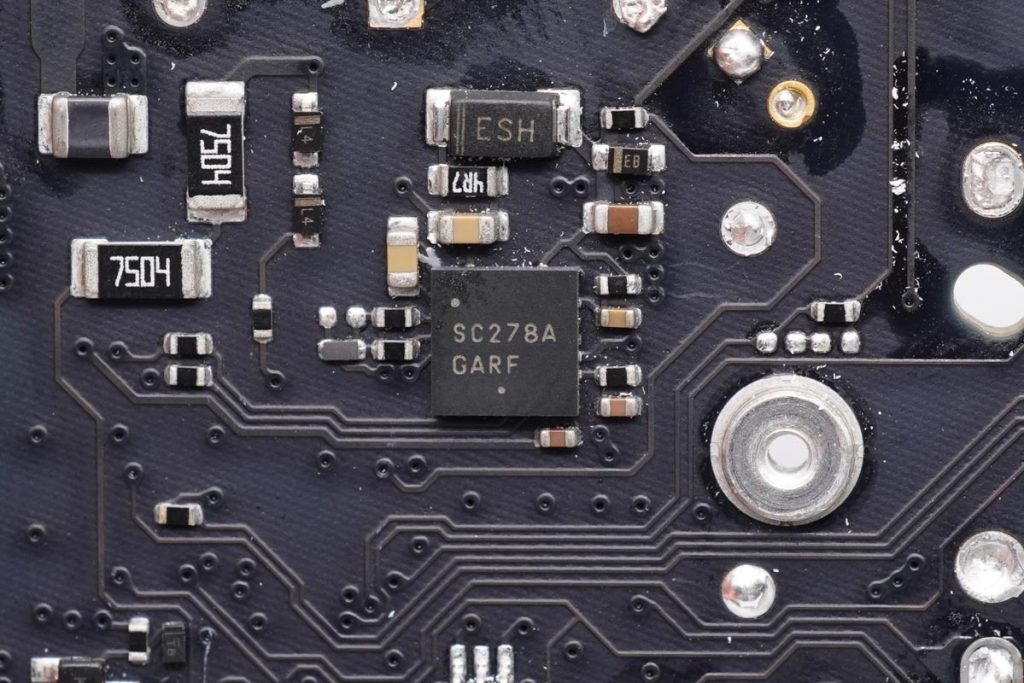

다음은 ON Semiconductor에서 제공하는 맞춤형 드라이버입니다.
두 개의 GaN FET 를 구동하는 데 사용 되며 SC278A로 표시됩니다.

그리고 그 두 가지는 GaN Systems에서 제공하는 향상된 GaN FET이며 내전압은 650V입니다.
Apple이 충전기에 GaN 칩을 사용하는 것은 이번이 처음입니다.

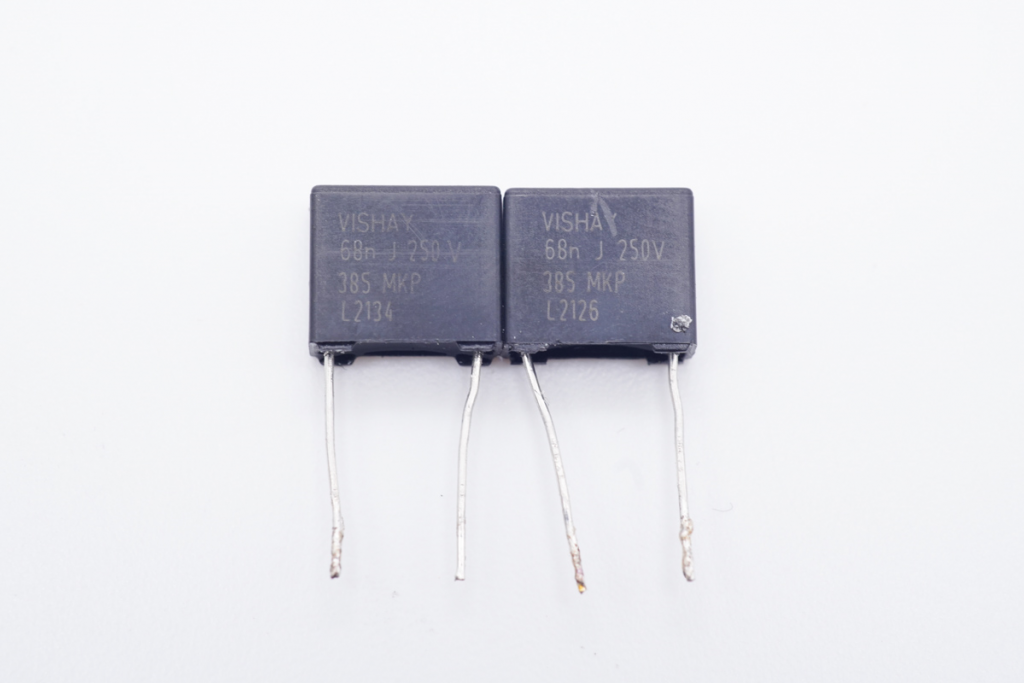

이 두 개의 공진 커패시터는 VISHAY에서 제공합니다.

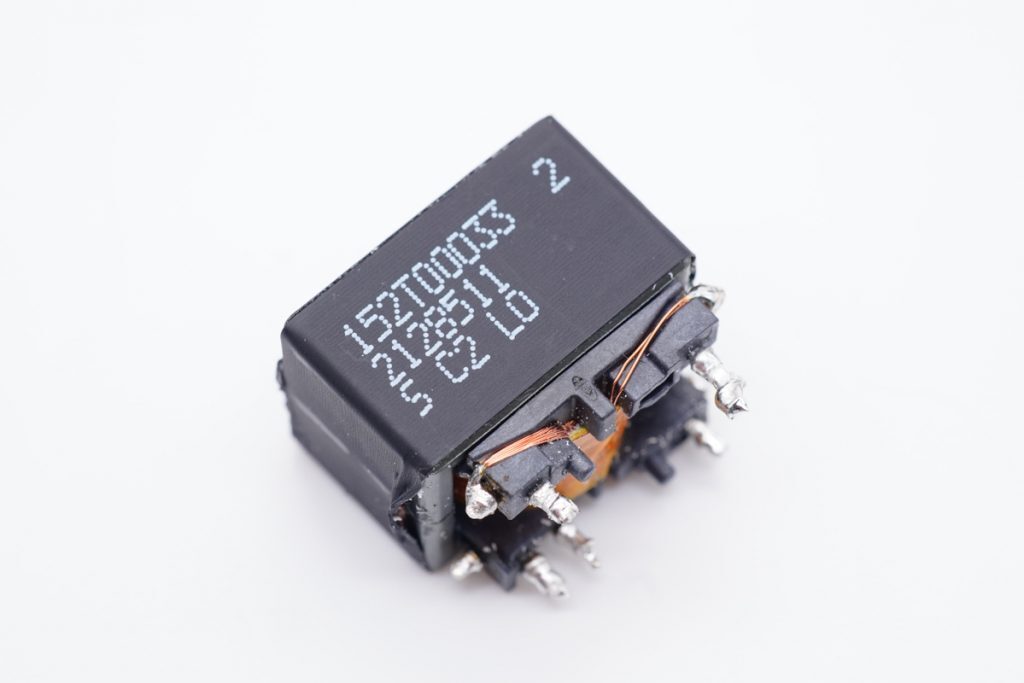

그리고 변압기는 Sumida에서 제공합니다.

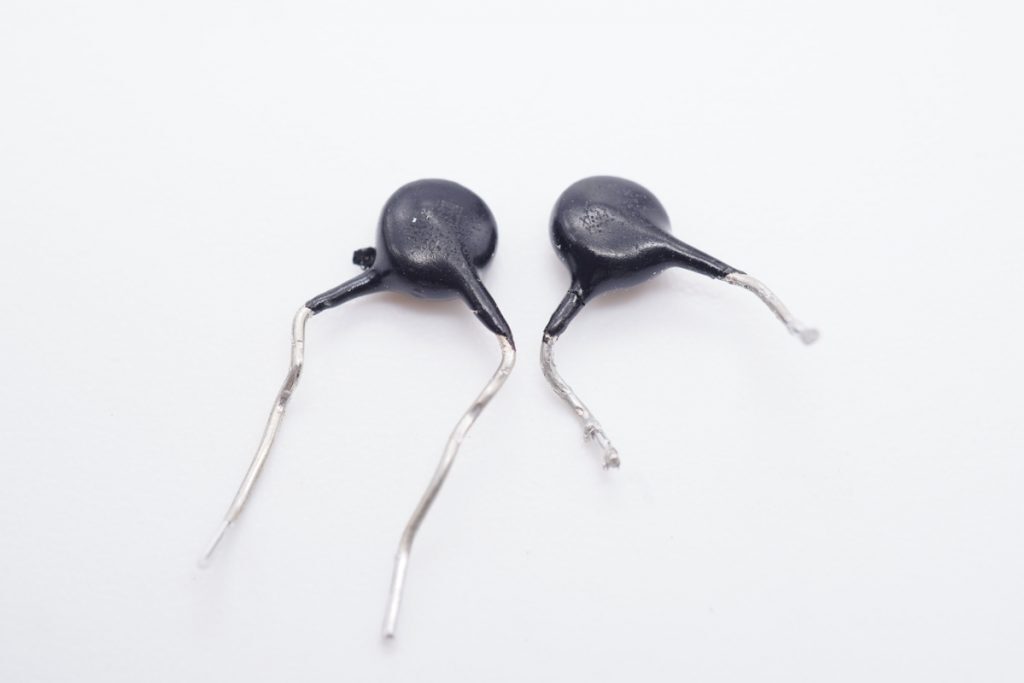

이 두 개의 검은색 Y 커패시터는 간섭 방지에 사용됩니다.

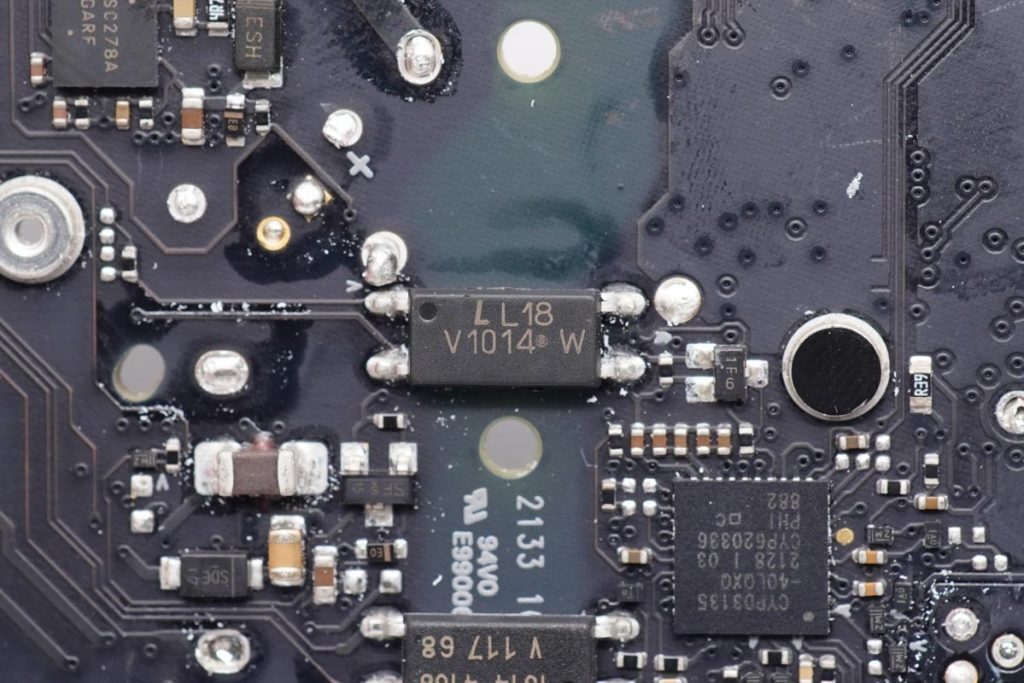

그리고 이것은 출력 전압의 피드백 회로에 사용되는 광 커플러입니다.

회로 보호에 사용되는 또 다른 광 커플러가 있습니다.

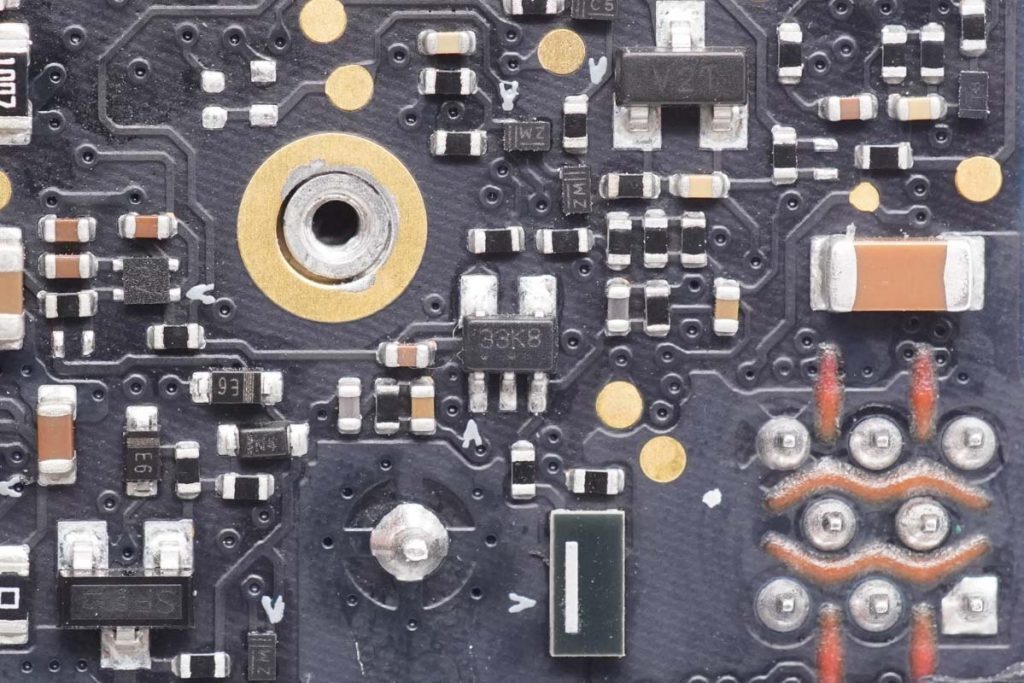

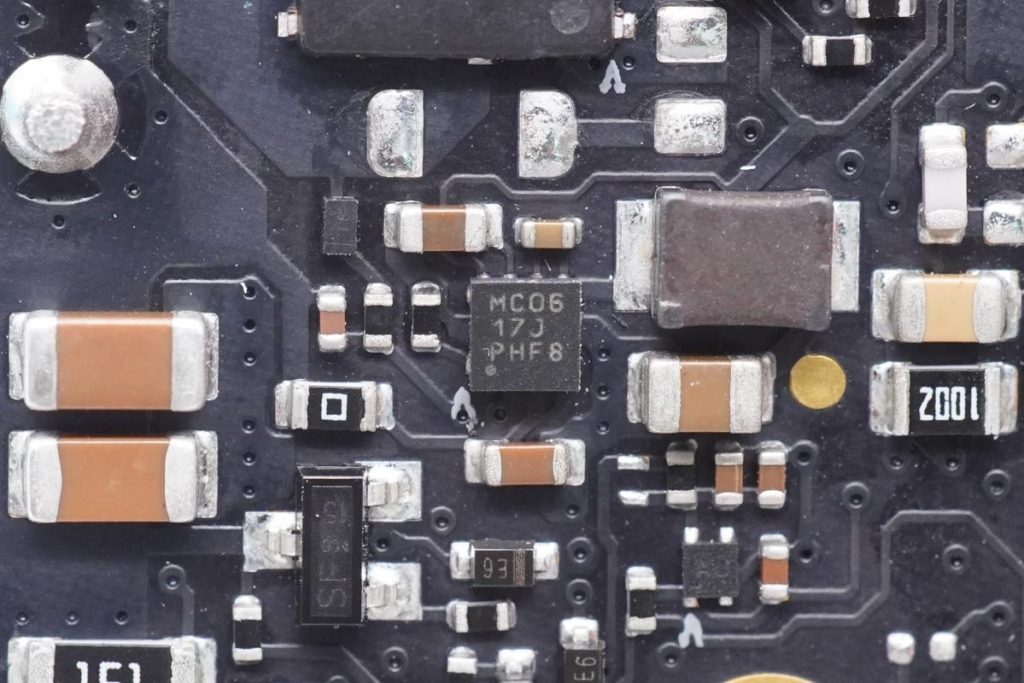

다음은 동기식 정류기 컨트롤러에 전원을 공급하는 강압 컨버터입니다.

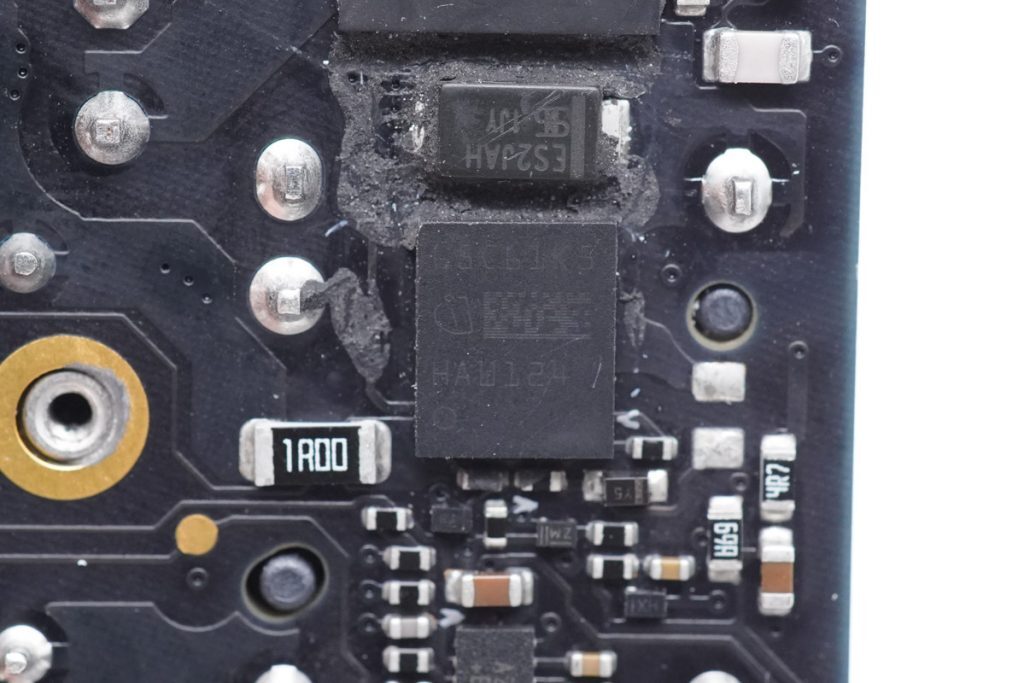

다음은 ON Semiconductor의 두 가지 맞춤형 동기식 정류기 컨트롤러입니다.

동기식 정류기가 그 옆에 있습니다. 모델은 ON Semiconductor NTMFS6H801NL입니다.
80V, 2.7mΩ.

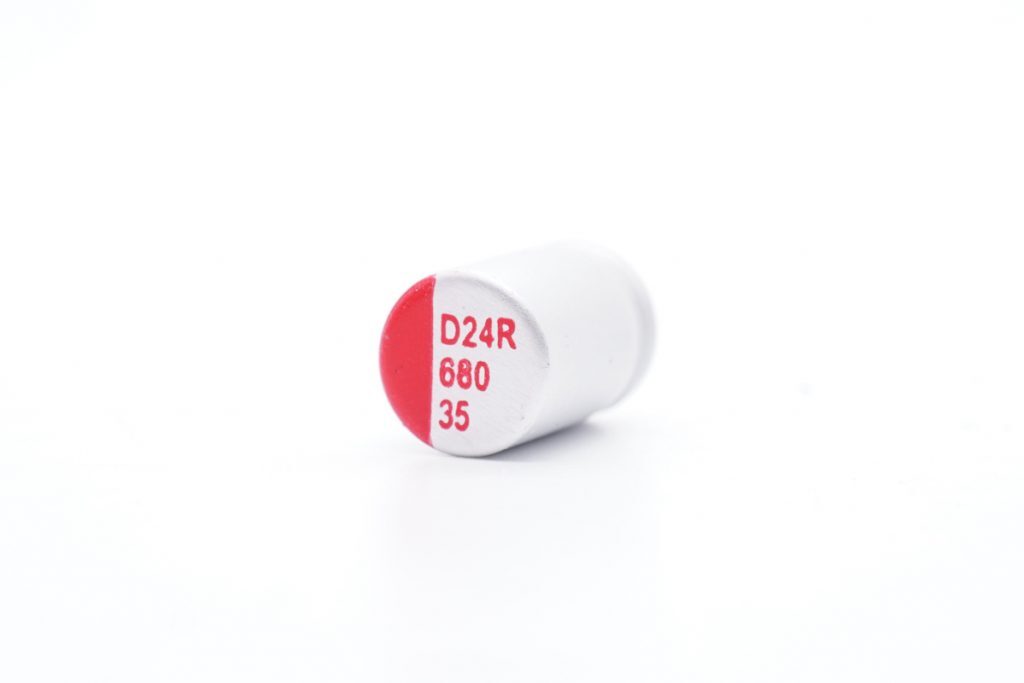

출력 필터링용 솔리드 커패시터의 사양은 35V 680μF입니다.

프로토콜 칩은 업계 최초의 USB PD3.1 프로토콜 칩이기도 한 Infineon for Apple에서 맞춤화했습니다. 모델은 인피니언 CYPD3135입니다.

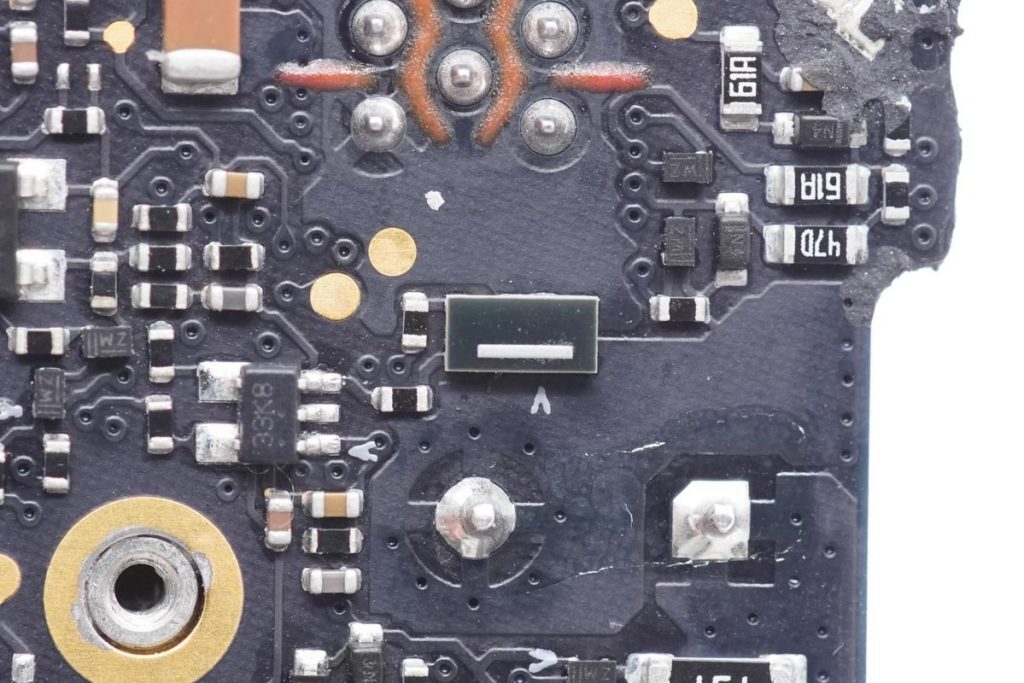

이것은 출력 전류 검출을 위한 저항입니다.

그리고 여기에 출력 전류 감지용 증폭기가 있습니다.

출력 VBUS 스위치 MOSFET은 AOS AON6590A에서 제공되며 DFN5*6 패키지를 채택합니다.
40V, 0.99mΩ.

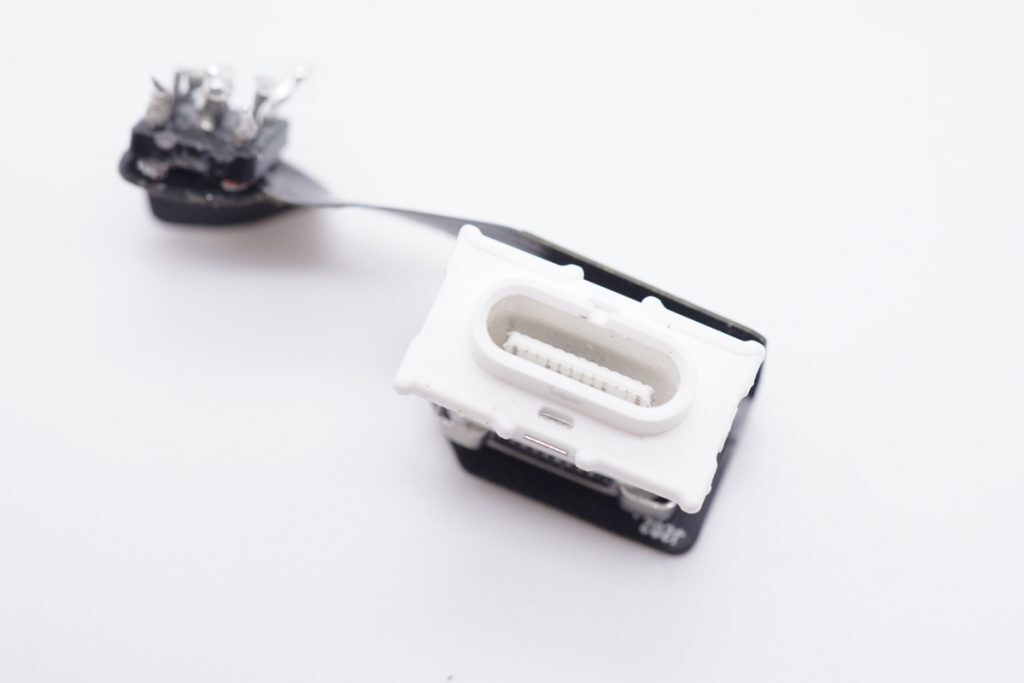

마지막으로 USB-C 는 연성 회로 기판을 통해 PCB에 연결됩니다.

자, 여기까지가  Apple 140W GaN USB-C 충전기 분해  대한 것  입니다. "가족사진"을 찍자.



ChargerLAB 요약

USB PD3.1을 지원하는 최초의 충전기로. 이 140W GaN 충전기는 여전히 Apple의 일관된 고품질을 유지합니다. 대부분의 컨트롤러와 MOSFET은 맞춤형 모델이며 ST, Infineon, ON Semiconductor, Toshiba 등과 같은 국제적으로 유명한 제조업체에서 제공합니다.
또한 Apple이 충전기에 GaN 칩을 사용하는 첫 번째 GaNFET가 2개 있습니다. 그리고 필터링을 위한 전해 콘덴서는 일본 Rubycon에서 왔습니다.
지금까지 우리는 그것이 $99에 팔릴 수 있는 이유를 이해할 수 있습니다.
업계 리더인 Apple의 첫 번째 PD3.1 및 GaN 충전기는 점점 더 많은 제조업체가 매우 빠르게 후속 조치를 취할 것임을 의미합니다. 앞으로 더 많은 장치와 충전기가 PD3.1을 지원할 수 있기를 바랍니다.



https://www.chargerlab.com/teardown-of-brand-new-apple-140w-usb-c-gan-charger/



Teardown of Brand New Apple 140W USB-C GaN Charger - Chargerlab

On october 19, 2021, Apple held the special event, released AirPods 3, 2021 Macbook Pro, and also brought a new color for HomePod mini.  The brand new MacBook Pro 16 inch is equipped with powerful processors M1 MAX. It supports up to 140W fast charging. A

www.chargerlab.com



+ Recent posts
