"그것"셋탑 진행 사항 150930 게시글 목록"그것"셋탑 Test 리뷰 1 (작성완료)[EddyLab] "그것"셋탑 Beta test 기기 - unpacking 2 (작성완료 !!!)
지금까지 주로 해외 안드로이드 OTT셋탑을 Test 리뷰하였습니다만,금번에는 국내 중소기업 회사에서 개발한 제품으로서,안드로이드 셋탑의 최종 종결자인 방송튜너 내장 녹화셋탑 제품을구입하여 제품 Test 리뷰글을 올립니다.이 U4 PVR 셋탑제품의 프로젝트 코드네임이 "그것"셋탑이고,닉네임은 "효도셋탑"입니다. ^^"그것"셋탑 제품의 장점을 설명드리면,1. 지상파 ATSC Tuner 1개, 위성 DVB-S2 Tuner 1개를 내장한 안드로이드 셋탑입니다..(주1) 케이블방송도 지원합니다. IPTV방송은 지원하지 않습니다.(주2) 위성 DVB-S2는 무궁화 5호, 6호를 무료시청가능합니다.(주3) ATSC Tuner 2개 2튜너 제품은 이후 추가 개발 준비 중이라고 합니다.이 제품의 사용목적은 Cord cutting이며,무료방송을 기반으로 시청가능한 모든 방송을 시청하실 수 있습니다.2. TVHeadend 미들웨어가 탑재되어 있고, Front End 2개의 튜너와 연동되어 있어서, DVR(PVR) 녹화 및 EPG 예약녹화를 지원하고 있습니다.3. 안드로이드OS 기반에 방송 시청에 편리한 자체 Java 런처를 내장하고 있습니다.닉네임이 "효도셋탑"인 이유는 간편하고, 직관적인 UI설계로, 어르신들이 쉽게 시청, 녹화가 가능하도록 되어 있기 때문입니다.기본적인 안드로이드 셋탑과 같이 편리한 앱을 설치하여 사용이 가능합니다.4. 하이실리콘 칩셋기반으로 4K@30fps 8bit@HEVC까지를 HW디코딩으로 재생할 수 있습니다.오디오는 Dolby인증을 받았고, Dolby 트루HD 7.1CH까지 지원합니다.Kodi 15.2버젼에서 녹화 TS파일이 원활하게 재생되고 있습니다.5. 스마트폰으로 외부에서 예약녹화가 가능하고, 다른 스마트폰, 태블릿PC 기기들에서도 스트리밍으로 당겨서, 언제, 어디서든 실시간 방송(댁내)시청 가능하게 되어 있습니다.(주4) 외부에서는 현재 1080P로 실시간 방송 시청이 가능합니다만,조만간 트랜스코딩기술로 외부에서 720P로 실시간 방송 시청이 가능 해 질 예정입니다.(주5) 댁내의 인터넷 속도가 비대칭으로, upload속도에 따라서 제한적으로 외부에서 1080P로 시청을 못하실 수도 있습니다.결론) 1080P@60fps 8bit 재생가능 안드로이드 셋탑 기준으로서,1. 화질성능이 탁월하고,2. Kodi와의 궁합이 좋으며,3. 녹화가 지원 되고,4. 언제, 어디서든지 실시간 방송을 시청할 수 있는궁극의 제품이라고 판단합니다.물론, 4K@60fps 10bit@HEVC 4:2:0 BT2020 재생 + Game의궁극의 셋탑기기는 쉴드 안드로이드TV 콘솔 ("쉴드셋탑")입니다만,1080P화질과 녹화기능만은 U4 PVR셋탑이 우위에 있다고 판단합니다.
안녕하십니까 ? EddyLab입니다..
일단 제가 다른 분들 보다 먼저 "그것"셋탑을 받아서 unpacking을 하였습니다. ^^
앞서 이야기 드린 것과 같이 박스 포장은 무지(인쇄가 없는 화이트 박스)사양으로
들어 왔습니다..
박스에는 충격에 영향이 없도록 가지런 하게 제품이 포장 되어져 있습니다.
"그것"셋탑 메인 본체 1개, 리모콘 1개, 악세서리 박스 1개 입니다.
악세서리 박스를 개봉해 보면,
HDMI 케이블 1개, RCA 케이블 1개,
AAA건전지 2개, KC인증 파워 어댑터 1개 가 포장 되어져 있습니다.
KC인증 파워 어댑터 Spec은
12V 1.5A입니다.
플러그는 KC인증용이라서 한국형 제품입니다.
U4 PVR셋탑 메인 박스를 풀어보니,
실리카겔 팩이 보이네요 ^^. 배송 중에 습도를 고려해서 넣어 주신 것 같습니다. ^^
KC인증 라벨도 제품 하단에 붙어져 있습니다.
뒷면사진에서 왼쪽 하단의 스크류 위에 작은 스위치가 있습니다.
이는 리커버리 모드 스위치 입니다. 이후에 FW업그레이드시에 사용하시게 됩니다.
저야 메일 Test 하고 있는 제품이디고 합니다만,
저야 메일 Test 하고 있는 제품이디고 합니다만,
무광택 제품이라서 깔끔합니다...
TV 앞에 올려 놓아도, 시각적으로 미스매칭되지는 않습니다.
U4 PVR셋탑 지원 포트 입니다.(왼쪽부터)
1. USB 2.0 : 1개
2. USB 3.0 : 1개
3. 마이크로 SD : 1개
4. AV단자 1개 : RCA 잭을 꼽으시면 됩니다.
5. IR/LED 1개 : 별도의 채널번호 디스플레이 용도 입니다만,
Beta test기기에서는 사용하지 않습니다.
U4 PVR셋탑 지원 커넥터 입니다. (왼쪽부터)
1. ANT IN : 지상파 안테나 커넥터 잭
2. LNB IN : 위성 안테나 커넥터 잭
3. COAXIAL : SPDIF AV리시버
4. DV-OUT : HDMI 커넥터
5. 이더넷포트 :
6. 전원커넥터 : 12V, 1.5A
전에 블루님이 "그것"셋탑 PCBA 사진을 찍어서 올려 주신적이 있었습니다만,
Unpacking에서 당연히 분해를 해 봐야 겠죠 ^^
메인 보드 사진입니다.
뒷쪽 PCBA를 보려면, 튜너 2개의 넛트를 풀러야 해서, 혼자 들여다 보았는데
뒷면 부품 설계는 없는 보드입니다.
전면에는 4자리 디지 디스플레이가 있습니다.
이 디스플레이는 현재 동작 상태와 시간을 알려 주게 됩니다.
LED는 Red와 Green이 각각 1개씩 있습니다.
전원관련 동작 상태를 알려 주게 됩니다.
PCB아래쪽에 리커버리 스위치가 보이는 군요 ^^
CPU 칩셋 사진을 찍으로려고 했는데, 방열판이 완전 본딩 상태로 되어 있네요 ㅠ.ㅠ
CPU 칩셋 사진을 찍으로려고 했는데, 방열판이 완전 본딩 상태로 되어 있네요 ㅠ.ㅠ
RAM은 하이닉스 메모리를 사용하였습니다. (512M * 2EA)
PCB 디자인은 2015년 8월 5일 버젼이고, HW 0.4버젼이네요..
아래쪽에 하얀 커넥터가 있는데, 뭘까요 ??? ^^
여기는 WiFi / BT 모듈이 빠진 상태로 되어 있고,
윗쪽에 WiFi 커넥터 자리입니다.
튜닝을 원하시는 분들은 WiFi / BT 모듈과 WiFi 커넥터를 구입하여 솔더링을 하시면 됩니다. ^^
RF 튜너들 입니다. 지상파 ATSC 튜너와 위성 DVB-S2튜너입니다.
RF 튜너들 입니다. 지상파 ATSC 튜너와 위성 DVB-S2튜너입니다.
이후에 추가 개발이 완료되면, 여기에 지상파 ATSC 튜너 2개 모듈을 달아 보고 싶습니다만.....
아쉽게도 메인 PCB를 재 수정해야 하는 큰 공사(?)가 있어서 ㅠ.ㅠ
하이실리콘 디모듈레이터 칩인 것으로 알고 있습니다.
원본 출처 : http://cafe.naver.com/mk802/13705
집에서 간이로 셋탑 Test 환경을 구축하였습니다.
아래쪽에 태블릿PC를 이용하여서 튜너 셋탑 방송화면을 미러링으로 원격 시청하실 수 있습니다.
(주)이 U4 PVR 제품 사진은 이전 Test버젼으로 WiFi내장 제품이기 때문에
WiFi 안테나가 붙어 있습니다만, 정식제품에는 WiFi 와 BT는 지정된 호환성 동글을 사용하여
이용이 가능하도록 되어 있습니다.
참조) WiFi / BT 호환성 동글 List
http://cafe.naver.com/mk802/13125
전원 ON 상태에서 최초의 메인 UI화면입니다.
이 UI는 자바로 구성되어져 있고, 런처입니다.
이 런처 이름은 eOn (이온) 런처입니다. 일반 안드로이드 런처와 다릅니다.
최초 메인 UI를 보시면, 상단의 정보바와 하단의 가상상태바가 전혀 안보이고,
앞으로도 보이지 않습니다.. ^^;; 그러므로, 컨탠츠 시청시 Full 화면으로 보실 수 있습니다.
왼쪽 상단에 "채널 정보 없음"이 표기 되어져 있습니다.
이는 아직 튜너 채널 스캔을 하지 않았기 때문에, 화면이 뜨지 않은 상태 입니다.
이후에 튜너 채널 스캔이 완료 되면, 왼쪽 상단에는 방송시청 화면이 올라오게 됩니다.
단, Home이나 Back 가상키가 없어서 불편하십니다.
그러므로 IR리모콘의 Home키와 EXIT(Back)키를 자주 사용하시게 될 것입니다.
디스플레이에 맞는 해상도를 설정하시기 바랍니다.
기본값은 1080P@60Hz입니다. 2160P@24Hz까지 지원됩니다.
오른쪽 상단 PIP화면에 방송이 보입니다. (캡춰화면에서는 방송화면이 빠져서 캡춰가 되었네요)
검색된 채널의 EPG list를 기반으로 예약 녹화가 가능합니다.
실시간 녹화(PVR) 상태 정보입니다.
EPG예약 녹화 상태 정보입니다. 반복녹화 조건 설정이 가능합니다.
** HiTVRemote 앱
구글마켓 검색어 : HiTVRemote (15.4M)
Remote TVHList / Mirror Controller 2가지 기능이 있습니다.
(주) 댁내에 같은 공유기에 그것셋탑과 시청하려는 스마트폰이 물려 있어야 가능합니다.
만일, 외부에서 구현하려면, 포트포워딩을 개별로 하여서 IP설정을 하여야 합니다.
- Remote TVHList 는 EPG 정보를 기반으로 예약 녹화 및 현재 방송을 시청할 수 있습니다.
위에 언급한 1번의 방식 즉 방송TS 원본을 스트리밍으로 볼 수 있습니다.
- Mirror Controller는 위에 언급한 2번의 화면 원격 방식입니다.
각각의 아이콘 아래에는 IP주소가 있습니다.
이는 그것 셋탑의 현재 IP주소를 의미 합니다.
Mirror Controller를 누르면 하기와 같은 화면 또는 초기 UI화면으로 보여지게 됩니다.
이때 Remote TVHList의 View에서는 튜너 권한 설정에 대한 이슈가 있었습니다만,
여기서는 미러링이기 때문에, 그것셋탑이 메인 디스플레이에 뿌려주는 화면을
미러링으로 스마트폰에서도 동시에 보여주는 것이라서, 메인 디스플레이가 안보이지는 않게 됩니다... 콘트롤 권한은 양쪽이 모두 가졌다고 보시면 됩니다..
화면은 한번 터치하면, 채널 리스트와 채널별 EPG정보가 보이게 됩니다.
각각의 채널을 한번씩 눌러서 채널 콘트롤이 되는지를 확인 해 보았습니다.
재생화면에서 리턴 UI를 누르시면 빠져 나오시게 됩니다.
Mirror Controller 메인 UI중에 (...) 아이콘을 누르면
하기와 같은 여러가지 기능 옵션이 보입니다.
Home을 누리면, Home UI 모드로 들어가게 됩니다.
예약녹화를 여러가지 하였습니다만,
동시간대 예약 녹화 타이머가 충돌나는 예약이 발생시
하기와 같인 에러 메시지 화면을 보여주네요..
(저도 처음 보았습니다 ^^;;)
이상태로 있다가 그냥 놓아두면, 자동으로 어떤 것이 선택되어지는 것 같은데,
그 기준은 무엇인지 잘 모르겠습니다.. ^^;;
2. LG GPro2 스마트폰으로 Test를 한 동영상입니다.
WiFi 5GHz 기반 Test환경입니다.
(앞서 태블릿PC Vi7과 비교하여 랙이 거의 없습니다..
녹화 어플이 돌고 있는데도 별로 랙이 발생되지 않고 있습니다. ^^;;
이는 스마트폰의 퍼포먼스와 WiFi의 환경에 영향을 미치게 됩니다.)
원래 스마트폰에는 Full 화면입니다만, 캡춰 어플이 스스로 로테이팅을 하면서
녹화 화면 비율을 가로 수준으로 맞춰 버리는 바람에 화면이 작게 나온 것이므로
참조 해 주시기 바랍니다.. ^^;;
원본 출처 : http://cafe.naver.com/mk802/13582
***U4 PVR셋탑 TVHeadend 스트리밍으로 PC에서 다음팟으로 시청하기
기본적으로 Kodi 15.2버젼 이상 (현재 Kodi 16 beta4)에서는 TS파일 재생이 가능해졌습니다.
그래서 Kodi의 TVHeadend HTSP Client를 이용하여 방송시청이 가능합니다.
- U4 PVR셋탑 자체에서 127.0.0.1로 설정하여 방송을 시청가능
- 다른 PC나 태블릿PC 또는 스마트폰에서 U4 PVR셋탑의 IP 주소를 등록하여 시청 가능합니다.
Kodi 이외에 U4 PVR셋탑을 TVHeadend 미들웨어로 사용하여,
PC에서 보는 방법에 대한 이야기가 있었는데요...
아시는 분은 아시겠습니다만,
다음팟 플레이어에서도 IPTV시청을 할 수 있습니다.
그래서 그것셋탑의 방송을 다음팟에서도 시청 가능한지를 Test해 보았습니다.
1. 먼저 U4 PVR셋탑IP를 확인하시고,
웹브라우저에서 http://그것셋탑IP주소:9981/extjs.html? 를 입력 합니다.
하기에 보이는 UI는 U4 PVR셋탑에 내장된 TVHeadend UI 입니다.
일반적으로 리눅스 기반으로 TVHeadend 서버를 설치하거나, 시놀로지 애드온으로 설치를 하여 사용하십니다만, U4 PVR셋탑에는 TVHeadend 3.4버젼이 자체 내장이 되어 있습니다.
2. 그리고 TVHeadend 웹UI의 오른쪽 끝에 보시면,
Watch TV라는 아이콘이 있습니다.

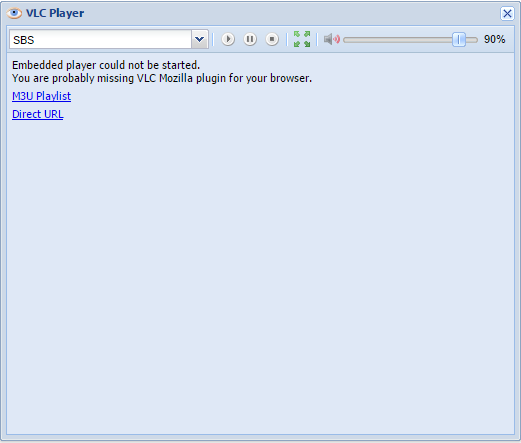

이것을 누르시면 하기 화면의 UI를 보실 수 있습니다.
원래 VLC 플러그인이 있으면, 이 화면에서 그것셋탑 방송 화면을 보실 수 있습니다만,
최근에 구글에서 플러그인 지원 중단으로 보실 수가 없습니다.
3. 하기 Select channel..... 박스를 누르시면,
그것셋탑에 있는 채널명 list가 보입니다.
4. 채널을 하나 선택을 하시면,
4. 채널을 하나 선택을 하시면,
하단에 2개의 링크가 생깁니다.
M3U Playlist
Direct URL 2개 입니다.
저도 정확하지는 않습니다만, 오늘 써먹을 링크는 "M3U Playlist"입니다.
그리고 "Direct URL"은 스트리밍 녹화가 된다고 보시면 될 것 같습니다.
5. "M3U Playlist"를 누르시면, 하기의 3.m3u 파일이 다운로드 됩니다.
아마도 3번째 채널이라서 3.m3u로 표기되는 것 같습니다.
이 파일을 메모장으로 열어 보면,
하기와 같이 되어져 있습니다....
SBS채널이라는 표시와 함께, 그것셋탑IP;9981 ~~~~ 라는 내용입니다.
#EXTM3U#EXTINF:-1,SBS
6. 다운로드 받은 3.m3u를 연결프로그램에서
다음팟 플레이어로 연결 해서 실행을 해 주시기 바랍니다.
그러면, 하기와 같이 MPEG TS SBS방송이 Live로 재생되어지게 됩니다. ^^
Live TV방송 시청인 것이죠 ^^
그러므로 그것셋탑의 채널 정보 m3u를 모아서, 1개의 파일로 만드시면,
다음 팟플레이어에서 채널이 만들어지고, 채널을 선택하면, 변경이 됩니다.

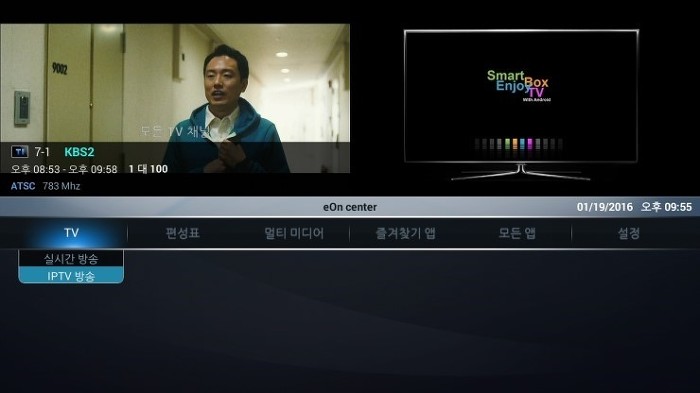

***U4 PVR셋탑 IPTV & CCTV 시청 지원 ***
***U4 PVR셋탑 한국 UHDTV 실험방송 시청 test***
Korea Terrestrial UHD Broadcasting experiments - SBS
DVB-T2기반으로 잠시동안 방송을 시청할 수 있었습니다.
U4 Quad(그것셋탑) 정식제품 판매 관련 링크
자세한 사항은 "EddyLab - 미니PC포럼"에서 자료를 참조 하시기 바랍니다.
http://www.eddylab.co.kr / http://cafe.naver.com/mk802
