유연한 슬림형 HDMI 2.1 케이블, Zeskit Ultra High Speed HDMI2.1 LiTE 시리즈 출시

HDMI포럼에서 세계 최초로 HDMI2.1 인증을 받은 Zeskit사 프리미엄급 HDMI 2.1 인증 케이블 출시와 함께, 태봉디이씨에서는 6월 중순부터 Ultra High Speed HDMI (HDMI2.1) 인증 LiTE 시리즈 케이블을 신규 출시한다고 발표했다.

Ultra High Speed HDMI (HDMI2.1) 인증 LiTE 시리즈 케이블은 기존 프리미엄 HDMI2.1인증 케이블 보다 37% 두께가 얇은 LiTE모델로, 1m 길이의 HDMI 2.1 LiTE / LT8K-100 모델과 1.5m 길이의 HDMI 2.1 LiTE / LT8K-150 모델 2종으로 구성되었다.

2가지 시리즈 모두 48Gbps의 고속전송에 의한 4K@120fps / 8K@60fps 영상전송에 대응하고, 높은 신뢰성과 기능성으로 노이즈 방지를 갖춘 Ultra High Speed HDMI Cable 규격인증을 받았으며, 'RoHS'를 준비하고 있다.

Zeskit Ultra HDMI2.1 LiTE 시리즈는 직경 4.5mm의 슬림 케이블을 채용, 기존 Zeskit Ultra HDMI2.1 시리즈에 비해 약 37% 슬림화 하는 동시에 케이블 유연성을 강화해 깔끔하고 깨끗하게 배선 할 수 있는 것이 특징이다.

HDMI 2.1 승인조건을 그대로 충족하면서 얇은 케이블을 설계하는데는 많은 노하우가 요구되는데, 대부분의 HDMI케이블 제조사는 얇은 동축선재를 여러가닥을 묶어서 사용한 제품을 제조하지만, Zesit의 Ultra HDMI케이블은 HDMI2.0 케이블 보다 더 큰 직경의 단일 동축 무산소 선재(OHFC)를 사용해, 신뢰성을 유지하면서 케이블 두께를 얇게 만들어 HDMI 2.1 규격이 요구하는 전송 속도를 그대로 유지하는데 성공했다.

대신 슬림화된 케이블로는 전송 도달거리가 짧아지기 때문에 1.5m 길이까지만 제품화 되었는데, 보다 긴 HDMI 2.1 인증 케이블이 필요하다면 2m에서 최대 5m까지 길이로 제공되는 Zeskit Ultra HDMI2.1 프리미엄 시리즈를 추천한다.

출처 : https://kbench.com/?q=node/222362

Zeskit, 유연한 슬림케이블 & 깔끔한 배선 8K대응 HDMI2.1 인증 케이블

HDMI포럼에서 세계 최초로 HDMI2.1 인증을 받은 Zeskit사 프리미엄급 HDMI 2.1 인증 케이블 출시와 함께,
태봉디이씨에서는 6월 중순부터 신규로 HDMI2.1 정식인증 LiTE 시리즈 케이블을 출시하였습니다.

기존 프리미엄 HDMI2.1인증 케이블 보다 37%  두께가 얇은 LiTE모델로, 2가지 제품을 추가하였습니다.

Zeskit Ultra HDMI2.1 LiTE 시리즈

1M HDMI 2.1 LiTE / LT8K-100

1.5M HDMI 2.1 LiTE / LT8K-150

Zeskit Ultra HDMI2.1 프리미엄  시리즈

2M Zeskit Ultra HDMI2.1 프리미엄

3M Zeskit Ultra HDMI2.1 프리미엄

5M Zeskit Ultra HDMI2.1 프리미엄

2가지 시리즈 모두 48Gbps의 고속전송에 의한 4K@120fps / 8K@60fps 영상전송에 대응하고,

높은 신뢰성과 기능성으로 노이즈 방지를 갖춘 Ultra High Speed HDMI Cable 규격인증을 받았고, “RoHS”를 준비하고 있습니다.

Zeskit Ultta HDMI2.1 LiTE 시리즈는 직경 4.5mm의 슬림 케이블을 채용,기존 Zeskit Ultra HDMI2.1 프리미엄 시리즈에 비해 약 37% 슬림화 하였습니다.  케이블 유연성이 한층 강화 되어서, 깔끔하고 깨끗하게 배선 할 수 있는 것이 특징입니다.

1.5M Zeskit Ultra HDMI2.1 LiTE 시리즈 케이블 두께 : 4.5mm

2,3M Zeskit Ultra HDMI2.1 프리미엄 시리즈 케이블 두께 : 7.0mm
5M Zeskit Ultra HDMI2.1 프리미엄 시리즈 케이블 두께 : 8.5.mm

(좌: Zeskit Ultra HDMI2.1 LiTE 시리즈 / 우 :  2,3M Zeskit Ultra HDMI2.1 프리미엄  시리즈)

기존 HDMI 비 인증 케이블은
HDMI케이블의 신뢰성이 부족하기 때문에

가급적 케이블 두께가 두꺼울 수록 케이블 신뢰성으로 좋은 평가를 내렸습니다.

그러나, HDMI2.1 승인조건을 그대로 충족하면서

케이블 두께가 얇은 케이블 설계는 많은 기술의 노하우가 필요로 됩니다.

HDMI2.1인증 케이블로서

단순하게 케이블 두께가 굵은 케이블이 좋은 케이블이 아니고,

케이블 디자인 기술력으로 HDMI2,1 인증케이블로서
신뢰성을 유지하면서 케이블 두께를 얇게 만들수 있는 기술이

더욱 뛰어난 기술력 입니다.

대신 슬림화된 케이블로는 전송 도달거리가 짧아지기 때문에, 1.5M 길이 제품화까지만 가능합니다.


대부분의 HDMI케이블 제조사는 얇은 동축선재를 여러가닥을 묶어서 사용한 제품을 제조하지만,
Zesit사 Ultra HDMI케이블은 HDMI2.0 케이블 보다 더 큰 직경의 단일 동축 무산소 선재(OHFC)를 쓰기 때문에, 높은 전송속도를 그대로 전달 할 수 있습니다.

Zeskit사 HDMI2.1 LITE 인증 케이블은 AV강국인 일본에서

매우 인기가 있는제품으로서, 거의 대부분의 생산수량이

일본시장에 공급되고 있습니다.

가정에서의 Dolby Atmos 가이드

점점 더 많은 TV 제조업체와 서비스에서 더욱 몰입감있는 사운드 경험을 제공 할 수있는 Dolby Atmos를 채택하고 있습니다. 그것을 어떻게 얻고 함정은 무엇입니까? 다음은 Atmos (및 eARC)를 지원하는 업데이트 된 TV 목록을 포함하여 가정에서의 Dolby Atmos 가이드입니다.

Dolby Atmos 란 무엇입니까?

영화의 역사를 통틀어 사운드는 채널 기반 (예 : 왼쪽 / 오른쪽 전면, 중앙, 왼쪽 / 오른쪽 후면 등)이었습니다. 모노에서 4 채널 Pro Logic, 7.1 서라운드 사운드 및 그 이상까지. 즉, 영화 사운드 트랙은 미리 구성된 수의 채널로 믹싱되었습니다. Dolby Atmos는 주변 효과를 위해 일반적으로 5.1 또는 7.1 채널의 "베드"위에있는 오디오 개체를 기반으로합니다. 즉, 각 사운드는 주변의 3 차원 공간 어디에서나 배치 및 추적 할 수있는 개별 개체로 저장 될 수 있습니다. 수반되는 메타 데이터를 통해 각 소리는 예를 들어 새가 왼쪽에서 오른쪽으로 날아 다니는 경우 3 차원 공간에서 이동할 수 있습니다. Atmos는 오버 헤드 사운드도 도입합니다. 객체 기반 기술은 오디오의 다음 단계이며보다 몰입감 있고 사실적이며 역동적 인 음향 효과를 제공 할 수있는 잠재력 외에도 유연성을 제공합니다. 콘텐츠 제작자는 더 이상 미리 구성된 채널 수에 제한되지 않습니다. Atmos 수신기는 '패키지'를 수신하고 특정 설정의 스피커 (몇 개 또는 여러 개의 스피커)에 배포하는 역할을합니다. 이를 위해 Dolby에서 개발 한 소위 Object Audio Renderer (OAR)에 의존합니다. Dolby Atmos는 영화에서 처음 소개되었으며 그 이후로 집에 왔습니다. 처음에는 영화에서 그리고 지금은 점점 더 음악과 게임에서. DTS : X 및 MPEG-H를 포함한 다른 객체 기반 형식이 있지만 집에서 그다지 인기가 없으므로 여기에 포함하지 않기로 결정했습니다. 이론적으로는 DTS : X가 항상 객체 기반은 아니지만 동일한 원칙이 많이 적용됩니다.

각 오디오 개체는 3 차원 공간에 배치 할 수 있습니다.

집에서 Dolby Atmos 즐기기

Dolby는이를 "혁명"이라고 부르지 만 경험에 영향을 미칠 수있는 많은 요소가 있습니다. 집에서 편안하게 Atmos를 즐기려면 먼저 올바른 장비와 콘텐츠에 투자하고 모든 것이 올바른 방식으로 설정되었는지 확인해야합니다. Atmos는 객체 기반이지만 Atmos의 스피커 구성은 채널 지정에 추가 번호를 추가하여 채널 측면에서 계속 설명됩니다. 일반 서라운드는 종종 5.1 (왼쪽 / 오른쪽 전면, 왼쪽 / 오른쪽 후면, 중앙 = 5)과 서브 우퍼 (.1)입니다. Atmos 설정은 5.1.4와 같을 수 있습니다. 여기서 '4'는 오버 헤드 채널 수를 나타냅니다 (일반적으로 2 개 전면 및 2 개 후면).

- "Dolby Atmos는 24.1.10 구성에서 최대 34 개의 스피커 (바닥에 24 개의 스피커, 10 개의 오버 헤드 스피커)로 홈 시어터 시스템을 지원할 수 있습니다 . " 라고 Dolby는 설명합니다. "Dolby Atmos가 아닌 시스템에서 Dolby Atmos로 믹스 된 영화를 재생하면 스피커 시스템 구성에 따라 기존 5.1 또는 7.1 오디오를 경험하게됩니다." Dolby Atmos는 다음 세 가지 방법 중 하나로 집에서 즐길 수 있습니다.

• 수신기 + 스피커
• 사운드 바 또는 다른 사전 구성된 시스템
• 헤드폰 첫 번째 옵션은 더 풍부한 Atmos 경험을 제공 할 가능성이 있지만 더 많은 공간을 차지하고 일반적으로 더 비쌉니다.

Dolby는 여기에 권장 사항 을 게시 했습니다 . 보다 신중한 거실 솔루션은 일반적으로 Atmos 호환 사운드 바 형태로 제공됩니다. 일부 제조업체는 TV에서 Atmos 지원을 강조하지만 내장 TV 스피커에서 Atmos의 이점은 제한적이지만 오디오 개체를 사용하여 음성 등을 향상시킬 수 있습니다. 사운드 바를 선택하면 천장에서 소리를 반사하여 오버 헤드 효과를 시뮬레이션하는 업 파이어 링 장치를 사용하고 벽에서 사운드를 반사하여 후면 스피커 효과를 시뮬레이션하는 사이드 파이어 링 장치를 사용하는 경우가 많습니다. 이러한 솔루션은 신중한 단위와 일치하지 않지만 기술은 향상되고 있습니다. FlatpanelsHD는 여기에서 여러 Dolby Atmos 사운드 바를 검토했습니다 . 수신기 설정에서 스피커를 천장 또는 천장에 설치하도록 선택할 수 있지만 비슷한 방식으로 일부 플로어 스피커에는 내장형 상향식 장치가 함께 제공됩니다. 여기에서 가장 좋은 방법은 전적으로 선호도, 예산 및 공간에 따라 다릅니다. 우리의 조언은 예산 사운드 바를 무시하는 것입니다. Decent Atmos는 고급 사운드 바 이상 또는 헤드폰에서 시작됩니다.

수신기를 선택하든 사운드 바 솔루션을 선택하든 상관없이 TV가 역할을 할 수 있습니다. 더 복잡하지만 Atmos가 게임, 라이브 콘텐츠 및 기타 유형의 비 패키지 콘텐츠로 이동함에 따라 관련성이 높아지는 요인이 있습니다. 일반적으로 HDMI를 통해 Blu-ray 또는 미디어 플레이어를 수신기에 연결하여 수신기에서 오디오를 추출하고 비디오 신호가 TV로 전달되도록했습니다.

HDMI 입력 및 출력이 모두 장착 된 사운드 바에서도 동일한 접근 방식이 적용됩니다. TV에서 HDMI 2.1로 전환하면이 방식을 사용하려면 수신기 또는 사운드 바가 HDMI 2.1 (및 VRR과 같은 옵션 기능)을 지원해야합니다. 그렇지 않으면 차세대 게임 콘솔 및 플레이어와 함께 사용할 때 비디오 신호가 저하됩니다. HDMI 2.1은 펌웨어를 통해 기존 수신기에 추가 할 수 없으며 첫 번째 HDMI 2.1 수신기 에는 문제가 있습니다 . 여기에서 HDMI ARC (Audio Return Channel) 및 eARC (Enhanced Audio Return Channel)가 등장합니다. 이 시스템을 사용하면 TV를 통해 Atmos (내장 앱에서) 또는 패스 스루 (외부 HDMI 플레이어에서)를 수신기 / 사운드 바로 출력 할 수 있습니다. eARC는 HDMI 2.0 칩셋에서도 작동 할 수 있으므로 TV는 HDMI 2.1 포트없이 eARC를 지원할 수 있습니다. 참조 : HDMI ARC (Audio Return Channel) 및 eARC 설명 HDMI ARC와 eARC의 차이는 오디오 품질뿐만 아니라 Atmos 신호가 스피커까지 도달하는지 여부를 결정하기 때문에 중요 합니다. 다음은 일반적인 시나리오의 예입니다.

Dolby Atmos는 두 오디오 코덱 중 하나로 스트리밍 서비스 또는 디스크에서 압축 및 배포 할 수 있습니다. Blu-ray 디스크는 무손실 압축 (비 압축 아님) 유형 인 Dolby TrueHD로 Dolby Atmos를 전달하므로 더 높은 오디오 품질을 의미합니다. 스트리밍 서비스는 '손실'압축 인 E-AC-3 (Dolby Digital Plus)로 압축 된 Dolby Atmos를 전달합니다. 이는 일부 오디오 정보가 삭제되어 오디오 품질이 저하됨을 의미합니다. Atmos를 전송하는 두 가지 방법이 있다는 사실로 인해 더욱 복잡해집니다.

• 시나리오 7 : 스트리밍 앱 (DOLBY DIGITAL PLUS)에서 ATMOS를 지원하는 TV가 ARC를 통해 ATMOS를 출력 함
• 시나리오 6 : APPLE TV 4K는 ATMOS를 ARC에서 지원하지 않는 PCM (DOLBY MAT)으로 디코딩하고 출력합니다. TV에서 트랜스 코딩 할 수 없습니다. ATMOS가 작동하지 않습니다.
• 시나리오 5 : TV가 PCM (DOLBY MAT)의 ATMOS를 DD +의 ATMOS로 트랜스 코딩합니다. 작동 할 수 있지만 오디오 지연이 발생합니다 (영화에는 좋지만 게임에는 해당되지 않음). TV 모델에 따라 다름
• 시나리오 4 : APPLE TV 4K는 ATMOS를 PCM (DOLBY MAT)으로 디코딩하므로 TV에서 EARC가 필요합니다 (EARC는 HDMI 2.0에서도 작동 가능).
• 시나리오 3 : 콘솔의 HDMI 2.1이 HDMI 2.1로 TV에 연결됩니다. 그런 다음 TV는 EARC를 통해 ATMOS를 전송합니다.
• 시나리오 2 : 수신기가 HDMI 2.0으로 강제 연결됩니다. ATMOS는 작동하지만 비디오가 다운 그레이드됩니다 (예 : 4K120이 작동하지 않음).

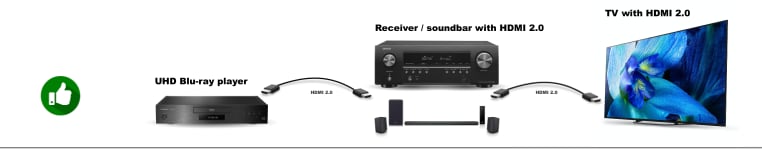

• 시나리오 1 : 전체 체인은 HDMI 2.0 (다운 스트림)이므로 ARC / EARC (업스트림)는 관련이 없습니다. ATMOS가 작동합니다.
• Atmos 시스템에서 TV의 역할
• 비트 스트림 : 플레이어는 디코딩을 처리하는 수신기 / 사운드 바에 Atmos를 전달합니다.
• 메타 데이터가있는 PCM (Dolby MAT 2.0) : 플레이어가 오디오를 전송하기 전에 디코딩합니다.Atmos 비트 스트림 (DD +)Atmos 비트 스트림 (TrueHD)Atmos PCM

  HDMI ARC
  HDMI eARC

  Apple TV 4K와 같은 장치는 항상 Atmos를 디코딩하고 압축되지 않은 상태로 Dolby MAT (메타 데이터가있는 PCM)로 전송하며 Xbox와 같은 게임 콘솔에서도 동일한 접근 방식이 사용됩니다. 낮은 지연을 보장하기 때문에 앞으로 더 많은 장치에서 PCM 접근 방식을 사용할 것으로 예상되며, 이는 게임 콘솔, PC 및 라이브 콘텐츠 배포 시스템의 Atmos에서 점점 더 중요해질 것입니다. 다중 채널 PCM은 HDMI 케이블의 '다운 스트림'링크를 통해 수년 동안 지원되었습니다. 즉, Blu-ray 플레이어에서 수신기로의 Dolby TrueHD 또는 DTS-HD MA 용입니다. 그러나 Atmos에 필요한 메타 데이터는 없습니다. PCM에 메타 데이터를 포함 할 수 있도록 Dolby는 Dolby MAT 2.0 (메타 데이터 강화 오디오 전송)을 만들었습니다. TV를 통해 Dolby MAT를 전송하려면 HDMI eARC (리턴 채널 또는 '업스트림'채널)가 필요합니다. PCM의 Atmos는 표준 HDMI ARC를 통해 지원되지 않지만 Atmos를 지원하는 TV는 일반적으로 표준 HDMI ARC를 통한 전송을 위해 Dolby Dolby Digital Plus (시나리오 5)로 트랜스 코딩 할 수 있습니다. 그러나 트랜스 코딩은 오디오 지연을 추가합니다. 이는 영화와 같은 패키지 콘텐츠에 대해 작동하지만 (체인이 보상을 위해 비디오 신호를 지연시킬 수 있으므로) 라이브 콘텐츠 나 게임에는 적용되지 않습니다. 추가 Atmos 장비에 투자하기 전에 TV 모델이 지원하는지 확인하십시오. 즉, Dolby Atmos 용으로 TV에 내장 된 앱 (Amazon, Netflix 등) 만 사용하는 경우 상당히 간단해야합니다. Apple TV 4K 또는 Xbox와 같은 외부 플레이어를 사용 중이고 먼저 HDMI로 TV에 연결하려는 경우 TV에서 eARC를 지원하는 것이 좋습니다. Atmos 용 기존 HDMI 케이블을 사용할 수 있습니다.



목록 : Atmos 및 eARC가 탑재 된 TV

다음은 Dolby Atmos 지원 및 HDMI eARC를 지원하는 업데이트 된 TV 목록입니다. 앞으로 문제가 발생하지 않도록 완벽하게 지원하는 TV (파란색 체크 표시 2 개)를 선호해야합니다. 이 목록은 FlatpanelsHD의 TV 데이터베이스 에서 데이터를 가져와 자동으로 업데이트됩니다.

HDMI ARC / eARC :

TV는 eARC를 지원합니다 TV는 ARC 만 지원합니다.

Dolby Atmos :

TV는 Dolby Atmos를 디코딩 할 수 있습니다.

Dolby Atmos의 콘텐츠

서라운드 사운드를 "Atmos"로 업 믹스하는 방법이 있지만 최상의 경험을 위해서는 Dolby Atmos로 마스터 링 된 콘텐츠가 필요합니다. 영화, TV 시리즈, 게임 또는 음악. 또한 읽기 : 전체 목록 : iTunes의 4K HDR 및 Dolby Atmos 영화 Amazon Video, Apple TV +, Disney +, iTunes (Apple TV), Netflix 및 Vudu는 Dolby Atmos로 영화와 TV 시리즈를 제공합니다. Atmos의 음악은 Apple TV 및 Tidal에서 사용할 수 있습니다.

Dolby Atmos가 포함 된 영화는 Blu-ray 및 UHD Blu-ray에서도 사용할 수 있습니다. 일부 Blu-ray 영화는 경쟁 DTS : X 형식으로 제공되며 다른 한편으로는 스트리밍 서비스에서 제공하지 않습니다. Xbox One 및 Xbox Series X / S는 Dolby Atmos, DTS : X 및 Windows Sonic을 지원하고 PlayStation 5는 Sony에서 개발 한 'Tempest 3D Audio'형식을 지원합니다. PS5는 Blu-ray (비트 스트리밍) 용 Dolby Atmos를 지원하지만 게임 및 앱에서 Atmos를 지원하지 않습니다.

www.flatpanelshd.com/focus.php?subaction=showfull&id=1608282747
