안녕하십니까 ?  EddyLab입니다.

국내 최초로 Cable Matters USB-IF인증 USB4 cable을 준비해서 판매를 하고 있으면서,

아직 여러모로 Test가 미진한 것 같아서

추가test를 해 보고 있습니다. ^^

[Cable Matters] USB-IF 인증 USB4™ cable 40Gbps with 100W PD 고속충전 케이블 1M 맥북 EVO 노트북

https://muritzy.tistory.com/2785

기존에 썬더볼트3 M.2 NVMe 외장케이스로 test를 해 보았습니다만,
아직 USB4용으로 나온 제품은 거의 찾아 보기 힘드네요 ^^;;

간간히 1~2개 보이긴 합니다만, 썬더볼트3용으로 USB4용으로
제품 이름만 바꿔서 판매하는 제품이 있었습니다.

우연히 오리코 제품을 들여다 보다가,
USB4  M.2 NVMe 40G 외장케이스를 찾게 되어서 구입해 보았습니다.

오리코 USB4  M.2 NVMe 40G 외장케이스 제품 설명 내용입니다.

ORICO LSDT USB4.0 M2 SSD Case 40Gbps M2 NVMe Enclosure Compatible with Thunderbolt 3 4 USB 3.2 USB 3.1 3.0 Type c Protocols

LSDT 표준

USB-IF가 출시한 다양한 전송 및 충전 프로토콜이 있어 사용자, 고객, 제조사가 인식하기 어렵다.
따라서, USB 기술을 끊임없이 탐구하고 개발하는 기술 기업으로서, 우리가 특별히 도입한 LSDT(Lightning-Speed Data Transmission) 표준이 있다.LSDT 기술 표준은 USB 타입 C 인터페이스를 기반으로 하는데, USB 타입 C 인터페이스는 각각 5Gbps, 10Gbps, 20Gbps, 40Gbps의 초고속 전송 속도에 대응한다.

==>  어떤 표준의 LSDT인지는 잘 모르겠습니다만,
Data 전송 속도만 놓고 알아 보도록 하겠습니다. ^^

(주의사항)

권장 SSD: WD SN750 / Samsung 970 EVO / Samsung 980 Pro / Seagate 510 시리즈(CPUP가 Apple M1인 경우 빠른 속도를 위해 WD SN750을 사용하십시오)

권장되지 않는 SSD: Samsung 970 EVO 플러스 / Samsung PM981 / WD SN850 / ADATA / CRICAL

제품 사양:

- 최대 40Gbps 전송 속도 지원
- 최대 2TB까지 2280mm 크기의 M.2 SSD 지원
- 측정된 최대 연속 읽기 속도는 2700MB/s, 연속 쓰기 속도는 1400MB/s에 이를 수 있음
- 플러그 앤 플레이, Windows/Mac OS/리눅스 시스템에 드라이버 및 외부 전원 필요 없음
- 듀얼 칩 마스터 제어 솔루션, USB4.0 전송 프로토콜 지원, Thunderbolt 3/Raide 4 및 USB3.2/3.1/3.0/Type-C 전송 프로토콜과의 완전 호환(USB2.0 이하와 호환되지 않음)
- 몇 초 만에 툴이 없는 설치
- LED 표시등 설계
- 우수한 열 방출: PCBA 보드에 구멍이 있는 구리 막대와 m.2 외부 인클로저에 부착된 열 패드와 알루미늄 합금 케이스는 솔리드 스테이트 드라이브의 완벽한 냉각 성능을 보장할 수 있다.
- 데이터 라인 ATO C 10Gbps와 CTO C 40Gbps 2가지 사양을 탑재했다.
-안전 보증:12개월 보증 서비스 및 평생 기술 서비스 지원
- Window / Mac OS/Linux 멀티플랫폼 운영 체제와 호환 가능

USB케이블 USB-IF 인증 검색 사이트 :

https://www.usb.org/products ⇐ 링크

USB-IF인증 여부를 확인하였습니다만, 오리코 제품관련으로는 전혀 나오지 않고 있어서,

인증을 받은 제품은 아닌 것으로 판단되고 있습니다.

번들케이블은 USB-C to C 케이블 (0.3M ?)과 USB-C to A케이블(0.3M ?)이 들어있습니다.
USB4 Cable로 추정되는  USB-C to C 케이블에는 USB4 정식로고가 이닌 40G Speed로고가 있는데
정식케이블은 아닌 듯 보입니다. ^^;;

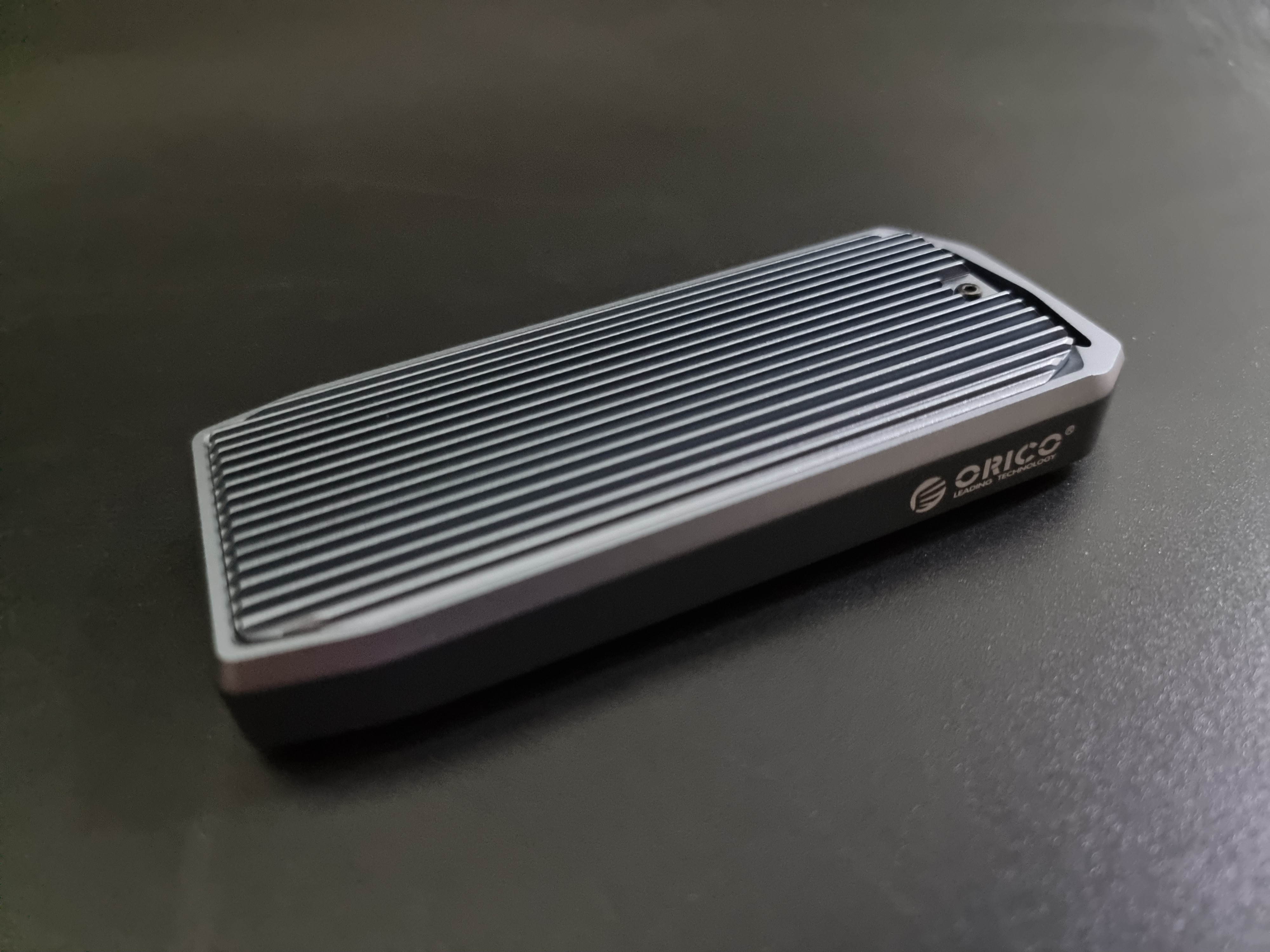

케이스는 알루미늄으로 묵직합니다.
뒷쪽 USB-C 케이블 커넥터에는 녹색LED가 있어서, 동작여부를 알 수 있습니다.

기존에 test하던 썬더볼트3 M.2 NVM3 외장Case에서 PCle Gen4 500G를 뺴서 장착을 하였습니다.

M.2 NVMe PCle Gen4를 탑재시킨 후, 방열시트도 이쁘게 붙였습니다.

USB4 40G 케이블과 기타 test 썬더볼트 케이블등으로 여러번 속도test를 하면서

제일 높은 온도를 측정해 보았습니다.

최고 온도는 49도 정도로 나타났습니다. ^^;;

Test환경

Intel 11세대 타이거레이크 i5 NUC (썬더볼트/USB4 2포트 지원)
win11  8K해상도, 4K해상도, 1080P해상도 환경

USB4 NVMe외장 케이스 : ORICO USB4 40G NVMe외장 케이스
M.2 NVMe : FireCuda 530 PCIe Gen4 NVMe 500G (NTFS포멧)

Test cable

1. 썬더볼트4 Cable : Cable Matters 썬더볼트4 40G 2M (Intel 인증)

2. 썬더볼트3 Cable : CableTime 썬더볼트3 40G 2M (미인증)

3. USB4 Cable : Cable Matters USB4 40G 1M (USB-IF인증케이블)

win11  8K해상도, 4K해상도, 1080P해상도

각각의 해상도에서 전송속도차이가 있을까 해서, 간단히 test를 해 보았습니다만,
파일전송속도에는 별 영향이 없었습니다. ^^;;

Cable Matters TB4 (0.8M)

평균값 : 2,892.69MB/s

CableTime TB3 (2M)

평균값 : 2,895.93MB/s

Cable Matters USB4 40G (1M)

평균값 : 2,900.00MB/s

53G 단일파일 전송test
내장PCIe 10G (C드라이브) ==> Cable Matters USB4 40G 1M ==> USB4외장 + PCle Gen4 (D드라이브)

53G단일파일 초기예상시간 2분30초 (800MB/s) ==> 최종속도(791MB/s)
** 실제 전송시간은 초기예상시간보다는 빨리 전송되었습니다.

Test 결론

썬더볼트3 M.2 NVMe 외장케이스와
USB4(?) M.2 NVMe 외장케이스의 속도차이는

거의 없는 것으로 판단되고 있습니다.

USB4와  썬더볼트3,4 Cable의 종류에 따른 파일속도차이는

거의 없는 것으로 확인되어지고 있습니다.

이후, 전송속도 이와의 다른 기능에 대한 성능 test는
일본에서 저와 유사하게 썬더볼트와 USB4 cable test한 기사내용이 있어서,
원문 기사내용에 제가 test한 내용을 추가하여

따로 정리하여 올려 드리도록 하겠습니다.

[USB4] 저렴한 Thunderbolt 4/USB4케이블은 괜찮아 ? : 케이블 10종에서 4K× 2동시 출력, 100W충전, 데이터 전송 Test (추가test)

https://muritzy.tistory.com/2787

감사합니다.
