[USB C Type] LG USB PD C to C 23AWG 고속 충전케이블  분석 (2)



안녕하십니까 ?  EddyLab입니다.


하기 내용으로 LG USB C to C 번들 케이블 HW분석을 하였습니다.








[USB C Type] LG USB C to C 번들 케이블 분석 (1)


LG 오리지널 USB C to C 번들 케이블과 LG USB C 타입 케이블의 비교



LG 오리지널 USB C to C 번들 케이블 (케이블 두께 : 4.0mm)

LG V30 USB C 타입 번들 케이블 (케이블 두께 : 3.0mm)


(주)
USB C 케이블을 절단하여 보지 않고,

케이블 두께만으로 좋은 케이블이라고 절대 판단할 수 없습니다.

이유는 내부 선재의 도체 두께를 얇은 소재를 쓰고, 쉴드 선 갯수를 최소로 써서 만들고,

이블 두께만을 부풀려 만드는 저급 케이블을 판매하는 브랜드 회사가 있기 때문입니다..




http://muritzy.tistory.com/1545








LG USB C to C 번들 케이블 관련으로 여러가지 방법으로 test를 하려면

여러가지 새로운 기기들이 필요로 되더군요...


아직 C to C 관련 지원 기기나 악세서리들이 많이 보급되지 않았고,

관련 Spec자료만으로 적정 성능이 나오는지를 판단하기는 상당히 어려움이 많이 있었습니다.




1) LG USB C to C 번들 케이블 충전 test



USB PD (Power Delivery)





위 USB PD Profile 5와 같이,

기본적으로 Voltage를 5V, 12V, 20V 3가지로 스탭업이 되게 되어 있습니다.

그리고, 각 Voltage 단계에서 Current량에 따라서 세분화된 5가지 Profile로 구성되어져 있습니다.


USB PD의 Voltage 5V, 12V, 20V 이외에 15V와 18V를 지원하는 기기도 있습니다만,

저도 아직 이 내용은 좀 더 공부를 해 봐야 할 것 같습니다.



LG USB C to C 케이블은 전선 규격에 있어서



EAD63687001의 케이블에는 마킹이 되어져 있습니다.

E258105 AWM STYLE 21104 80°C 30V VW-1 BOARD NON-PVC


EAD63687002은 조금 복잡하게 마킹이 되어 있네요..

E102671-D UL AWM 21445 80°C 30V VW-1 23AWG*2C 28AWG*2C 30AWG*1P 30AWG*1C KAYANG NT NON-PVC


위의 Cable Spec을 참조로 보면, 23AWG으로 판단됩니다.

(구체적인 추가 자료는 좀 더 수집을 하면서 추가 이야기 드리겠습니다.)



23AWG는 미국 도체 규격 표준으로,

케이블의 피복을 제외한 전선(내심)의 지름(두께)을 표기하는 표준 전선 규격입니다.

AWG가 작을 수록, 전선(내심)은 굵고 두꺼운 케이블입니다.

(저항값이 낮기 때문에 전류량이 높아집니다.)


일반적인 USB C 타입 번들케이블은 27AWG 정도이므로,

상대적으로 23AWG 이상 케이블은 USB PD용으로 사용합니다.



하기 참조 도표 기준으로

23AWG를 보면, 맨 오른쪽에 허용 전류(A)는 2.2A를 지원하는 것을 표기 되어져 있습니다.



test 충전기는 LVSUN USB PD & QC3.0 지원 충전기입니다.

이 제품은 총 87W 지원이 되고,
USB C 1포트 (USB PD 지원)

USB 3.0 3포트 (QC 3.0 3포트 전부 지원)



LG USB C to C 번들 케이블을 연결하여

USB PD 지원으로 전원 공급용으로 사용 하실 수 있습니다.




1) 하기 사진은 ZMI USB PD 보조배터리 QB820 20,000mA에

LVSUN USB PD 포트(USB C포트)에 LG USB Cto C 번들 케이블으로 연결하여

충전을 test 하였습니다.


15V 1.14A (17.1W) 충전이 되는 것을 확인 하실 수 있습니다.




2) USB C 충전용 델 윈도우 태블릿PC에서도
20V 1.68A = 약 32W 충전이 확인되어졌습니다.



3) 17년 맥북프로 노트북 충전test


ZMI USB PD 보조배터리 QB820 20,000mA를 이용하여

17년 맥북프로 노트북을 충전 할 수 있습니다.




여기에
LG USB C to C 번들 케이블을 이용하여 충전 test 결과를 보면,

15분 충전 상태에서 80%에서 92%로 충전비율이 높아졌습니다.
test 조건은
17년 맥북프로 노트북 전원 On 상태, 디스플레이 On 상태입니다.


배터리 아이콘은 충전 상태로 되어 있고,
AC충전기 정보를 보면 45W로 충전이 되고 있는 것을 확인 되었습니다.

즉, ZMI USB PD 보조배터리 QB820에서 20V 2.1A (45W)로 충전을 지원하고 있다는 결론입니다.
(주)
17년 맥북프로 노트북 순정 어댑터는 60W용입니다.




장시간 충전과정에서 발열에 대한 내용도 체크를 해 보았습니다만,

특별한 발열은 없었습니다.


test 자료 출처 : http://cafe.naver.com/mk802/25869







19.6V 1.96A = 38.4W





20.4V, 1.96A = 39.9W지원



위와 같이, 여러가지 USB PD 기기에

LG USB C to C 번들 케이블을 이용하여 충전test 결과를 알아 보았습니다.


이정도면 정격 45W까지는 사용에 문제가 없을 것 같습니다.

60W까지 충전 지원 가능여부는 좀 더 확인을 해 보도록 하겠습니다.





2) LG USB C to C 번들 케이블 Data 전송속도 test



USB C를 USB A로 바꾸어주는 젠더를 사용하였습니다.

정식 젠더 명칭은 C Female to USB 3.0 A MALE 입니다.
이
USB C to USB A 젠더는 USB 3.0 전송속도를 지원합니다.




YOTTAMASTER 2.5inch SATA Type-C HDD 케이스에 연결하여 전송속도 test를 하였습니다.
test 기기는 i7 대박이입니다.




하기와 같은 전송 속도가 나왔습니다.
이 결과는  LG USB C to C 번들 케이블은 USB 2.0 이라는 결론입니다.



이유는 일반 스마트폰의 번들은 충전 기능 중심 성능 케이블이기 때문에
USB 3.0지원 성능을 제공하지를 않고 있습니다.


이와같이 LG USB C to C 번들 케이블을 분석 하였습니다.


현재 60W이상 지원 USB C to C 케이블은 가격이 1만5천원 이상에 판매되고 있습니다.

LG USB C to C 케이블도 LG 서비스센터에서 현재 1만4천원에 판매가 되고 있습니다.


그럼 굳이 LG USB C to C 케이블을 구입 할 필요가 있는가 ? 입니다만,
이는 LG 서비스센터에서 높은 가격으로 넥서스5 번들 USB C to C 케이블을 판매하는 것이지,
온라인 마켓에서는 좀 더 낮은 가격이 케이블을 구입하실 수 있습니다. ^^



Naver쇼핑


LG USB PD C to C 23AWG 고속 충전케이블



USB 3.0 변환젠더 USB C TO USB 3.0A







자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802










USB C타입 케이블 관련 기초 지식



안녕하십니까 ?  EddyLab입니다.


마이크로 5pin USB 방식에 비해서

USB type C 커넥터는 방향에 관계없이 사용 가능하므로,

신 규격의 USB 표준으로 USB C 타입을 채용한 기기가 증가 하고 있습니다.



스마트폰과 태블릿은 물론, 노트북 PC에서도 USB Type-C를 갖춘 제품은 증가하고있는 것 외에, 최근에는 Nintendo Switch에 채용 되었기 때문에, 많은 사용자들이 USB C를 사용하고 있습니다.



 약 2년동안 USB C 커넥터 채용 제품은 증가 추세입니다만,

다른 한편으로는 데이터 전송 외에 공급, 심지어는 영상 신호의 전송 등

폭넓게 대응 가능하게 되었으나, 사용자 입장에게는 매우 난해한 표준이되고 있있습니다. ^^;;



예를 들어 USB Type-C 케이블 1 개를 가지고도 최대 전송 속도도 다르고,

급속 충전을 할 수있는 것과 그렇지 않은 것이있는 것 외에도

영상 신호의 전송에 대응 가능 한 것과 그렇지 않은 것이있다.




제일 좋은 구입 방법은 USB-IF 공식 인증 케이블을 구입하는 것 입니다.




그러나, USB-IF 공식 인증 케이블은 매우 비쌉니다. ㅠ.ㅠ


그래서, USB-IF 인증이 되지 않은 저렴한 USB C타입 케이블을 찾으시게 됩니다만,


이 저렴한 USB C타입 케이블이

USB표준에 적합하게(56kΩ 저항)만들어졌는지를 명확하게 알 수 없기 때문에,

기대했던 성능을 발휘하지 못할 가능성도있는 것 이외에도, 화재 나 기기 고장 등의 위험이있다.



이러한 이유로 USB C 기기의 이용 목적을 어느 정도 명확하게 한 후,

신뢰성과 가격 대비 성능을 겸비한 제품을 선택하는 것이 바람직합니다만,

어느 정도의 제품에 대한 정보가 없으면, 구입하기가 여러워 집니다.


참조링크 (2017년 이후 업데이트가 없습니다.)

Google Pixel Phone - Suggested Peripherals [Curated by Nathan K.]



그렇기 때문에, 최소한 신뢰성을 가질 수 있는

스마트폰 제조사의 번들 USB C타입 케이블에 대하여

관심을 가지는 것이 당연하다고 보여집니다.


그래서 저는 16년 부터 LG와 삼성 번들 USB C 케이블을 분석하였고,
관련 정보를 블로그와 포럼에 공개한 바 있습니다.


[USB C Type] LG G5 번들 USB C 케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크
http://cafe.naver.com/mk802/18436



[USB C Type] Samsung Galaxy Note 7 순정 USB C 케이블 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)

http://cafe.naver.com/mk802/18456


[USB C Type] 아트뮤(ARTMU) USB C타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217


LG G5 순정 USB C type 케이블  VS 삼성 순정 USB C type 케이블 비교 2





당시 test 결론은


LG 번들 USB C 케이블이 아주 충실하게 만들어진 USB C 케이블이고,
삼성 번들 USB C 케이블도 문제가 없지만, LG 번들제품에 비해서는 다소 충전 속도가 떨어진다는 것이었습니다.







USB Power Delivery (PD) & USB C to C cable


지금까지 표준으로의 USB BC(USB Battery Charging)는 전압 5V 그대로 1.5A의 전류를 흘려줍니다. 즉 BC 규격에 준하여 경우 5V× 1.5A에서 최대 7.5W가 지원 가능합니다.

그러나, USB PD는 양쪽 USB C to C 케이블을 사용하여 큰 전력을 공급함으로써

급속 충전 등을 가능하게하는 기술입니다.



USB C to C 케이블을 사용하여 노트북 본체를 충전 할 수있는 USB PD(Power Delivery)는
최대 100W (20V × 5A)는 대용량의 충전이 가능합니다.


https://en.wikipedia.org/wiki/USB-C


그러나, 이것은 본체 기기 (노트북), 전원 어댑터 케이블이 각각 USB PD에 대응하고 있음을 가정하고 이들이 최대한 성능 조건이 맞았을때만 최대 효율로 충전이 가능합니다.


1. 먼저 사용하실 USB C 타입 충전 제품(노트북)이 ON상태에서 충전가능한 최소Watt를 알아야 합니다.

2. USB PD 충전기는 공급할 수있는 최대 전력을 단단히 확인하고 구입해야 합니다.
    1항의 최소 Watt 이상을 지원하는 PD충전기 최대 전력기기를 구입하셔야 합니다.

3. USB C to C 케이블도 역시 1항의
최소 Watt 이상을 지원하는 케이블을 구입하셔야 합니다.


이 3가지 조건이 모두 충족해야지만,
USB C 타입 충전 제품이 ON상태에서 고속 충전이 가능하게 됩니다.








Q1) USB PD충전기 및 USB C to C 케이블을 사용할 USB C 타입 충전 제품 최소 Watt에 비해서

조금 떨어지면, 충전이 안되나요 ?


==> 충전은 됩니다만, 저속 충전이 됩니다.

저속 충전의 의미는 충전량이 최소 Watt보다 부족하기 때문에,

기기 사용중에 배터리가 충전이 되지 않고,

그대로 머물러 있는 경우가 될 가능성이 있다는 뜻입니다.



Q2) USB PD충전기는 사용할 USB C 타입 충전 제품 최소 Watt에 맞췄습니다만,

USB C to C 케이블이 최소 Watt 지원을 하지 못하면 어떻게 되나요 ?


USB C to C 케이블도
사용할 USB C 타입 충전 제품에 적합한 제품을 사용하지 않으면,

본래 가능한 대용량 전력의 공급 수 없을뿐만 아니라,

최악의 경우에는 장치의 고장이나 단자가 녹는 불타는 등 사고에 연결되어 버립니다.





USB PD관련 PD충전기에 대한 자세한 기술 내용은

이후 따로 이야기 드리도록 하겠습니다.






LG USB C to C 번들 케이블 분석 (1)



USB C에는 다양한 기능 지원이 있습니다만,
이번에는 충전관련 내용만 확인하도록 하겠습니다


- USB BC(USB Battery Charging)  : 최대 7.5W (5V× 1.5A)
USB PD(Power Delivery)  : 최대 100W (20V × 5A)

위의 2가지 내용을 설명드렸습니다.


일반적으로 스마트폰용으로 사용하시고 계신 USB C 타입 to USB A 케이블은
USB BC 충전용으로만 사용이 가능합니다.

그러나 USB C to C 케이블은 USB BC와 USB PD 양쪽에 모두 사용이 가능합니다. (주1)



스마트폰 브랜드사 악세서리제품에서는 USB C to C 케이블은 찾아 볼 수 있습니다만,
스마트폰 메이저 제조사의 악세서리 중에 USB C to C 케이블 제품은 거의 없는 것 같습니다.


그래도 쉽게 찾을 수 있는 USB C to C 케이블은
Google Nexus 5X 6P 제품에 번들로 들어간,
LG USB C to C 케이블이 있습니다.



이 LG USB C to C 케이블 (EAD63687001, 2)는 하기와 같이 지원이 되는 제품입니다.


Google Nexus 5X support quick charge 5V = 3A

이는 최소 15W (5V× 3A)는 지원을 하게 된다는 의미입니다.


다음번 성능평가에서는 실제 이 LG USB C to C케이블이

지원 할 수 있는 최대 허용 전원 test를 해 볼 예정입니다.





저는 시중에서 구입할 수 있는 오리지널 LG USB C to C 케이블 (EAD63687002)를 먼저 구입하였고,



추가로 EAD63687001 제품이라고 알려진 다른 LG USB C to C 번들 케이블을 구입하였습니다.

이 2가지 LG 오리지널 번들 USB C to C 케이블을 분석 해 보도록 하겠습니다.

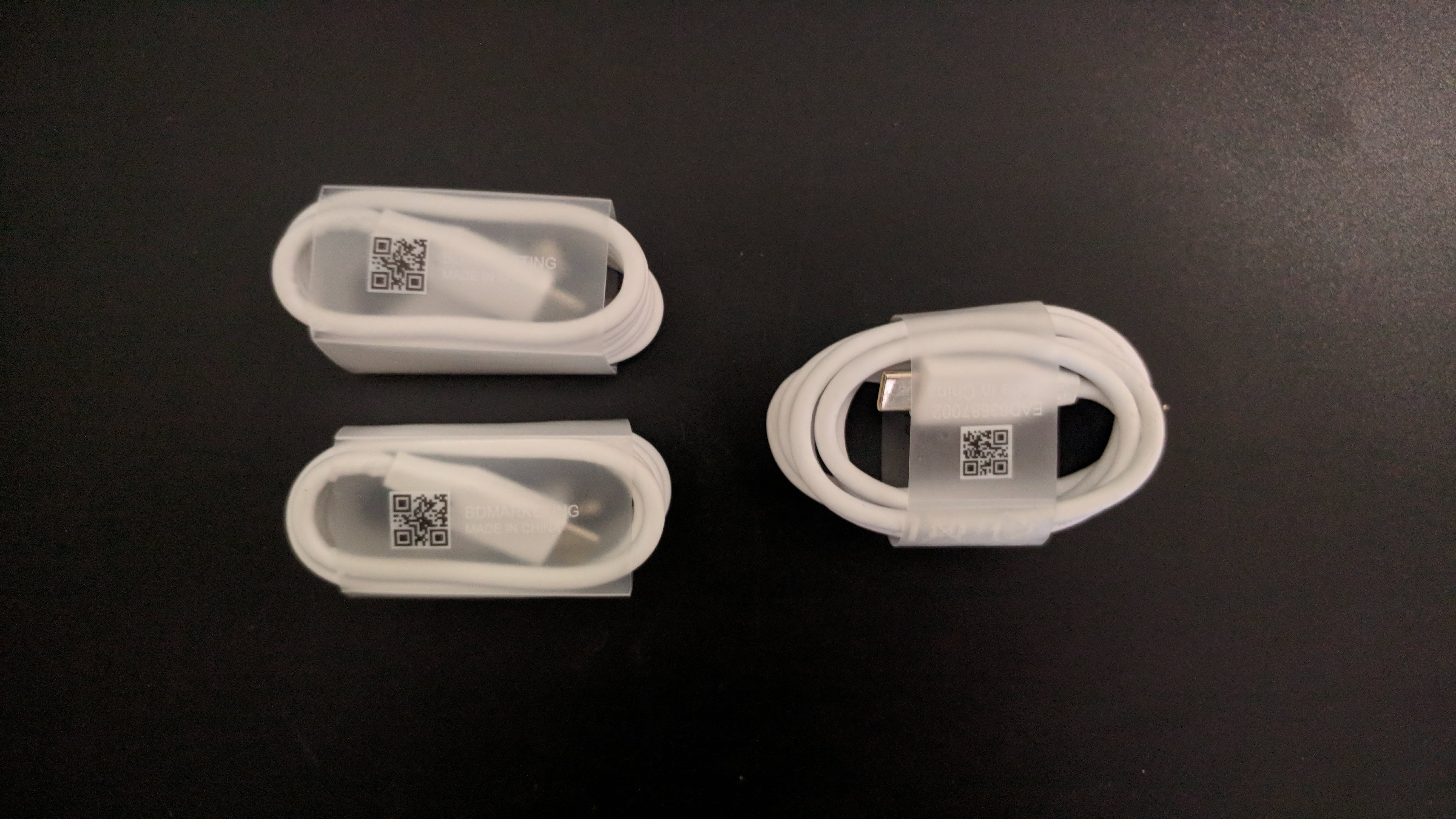

2개는 모두 LG 오리지널 USB C to C 번들 케이블이지만, 포장 사양은 다릅니다.

왼쪽의 EAD63687001는 LG G5, 6의 USB C 타입 케이블과 같은 포장 케이스를 쓰고 있고,

오른쪽의 EAD63687002는 띠 모양의 포장재를 사용하고 있었습니다.

2개의 제품 무게는 36g으로 비슷하였습니다.




2개의 LG 오리지널 USB C to C 번들 케이블의 케이블 마킹을 확인 해 보았습니다.



EAD63687001의 케이블에는 마킹이 되어져 있습니다.

E258105 AWM STYLE 21104 80°C 30V VW-1 BOARD NON-PVC



EAD63687002은 조금 복잡하게 마킹이 되어 있네요..

E102671-D UL AWM 21445 80°C 30V VW-1 23AWG*2C 28AWG*2C 30AWG*1P 30AWG*1C KAYANG NT NON-PVC



 USB C to C 케이블에 있어서 케이블 마킹의 내용은 상당히 중요한 정보를 가지고 있습니다.

여기 케이블 마킹에는 최대 허용 전력정보가 적혀져 있습니다.
이는 UL인증 규격의 케이블 Spec이므로,

케이블 제조사가 임의로 파워 케이블에 마킹을 할 수 없도록 되져 있기 때문에

신뢰할 수 있는 정보라고 할 수 있습니다.


USB C to C 케이블의 두께를 확인하여 보았습니다. 4.0mm가 나오네요..



참조로 LG USB C 타입 케이블은 3.0mm입니다. ^^
그만큼
LG 오리지널 USB C to C 번들 케이블이 더 많은 전원을 흘릴 수 있다는 것 입니다.




LG 오리지널 USB C to C 번들 케이블과 LG USB C 타입 케이블 비교 사진입니다



2개의 LG 오리지널 USB C to C 번들 케이블의 단면을 보면 동일한 구조를 가지고 있습니다.



참조로 LG USB C 타입 케이블과의 케이블 단면 비교 사진입니다.

(주) USB C 케이블을 절단하여 보지 않고,

케이블 두께만으로 좋은 케이블이라고 절대 판단할 수 없습니다.

이유는 내부 선재의 도체 두께를 얇은 소재를 쓰고, 쉴드 선 갯수를 최소로 써서 만들고,

이블 두께만을 부풀려 만드는 저급 케이블을 판매하는 브랜드 회사가 있기 때문입니다..

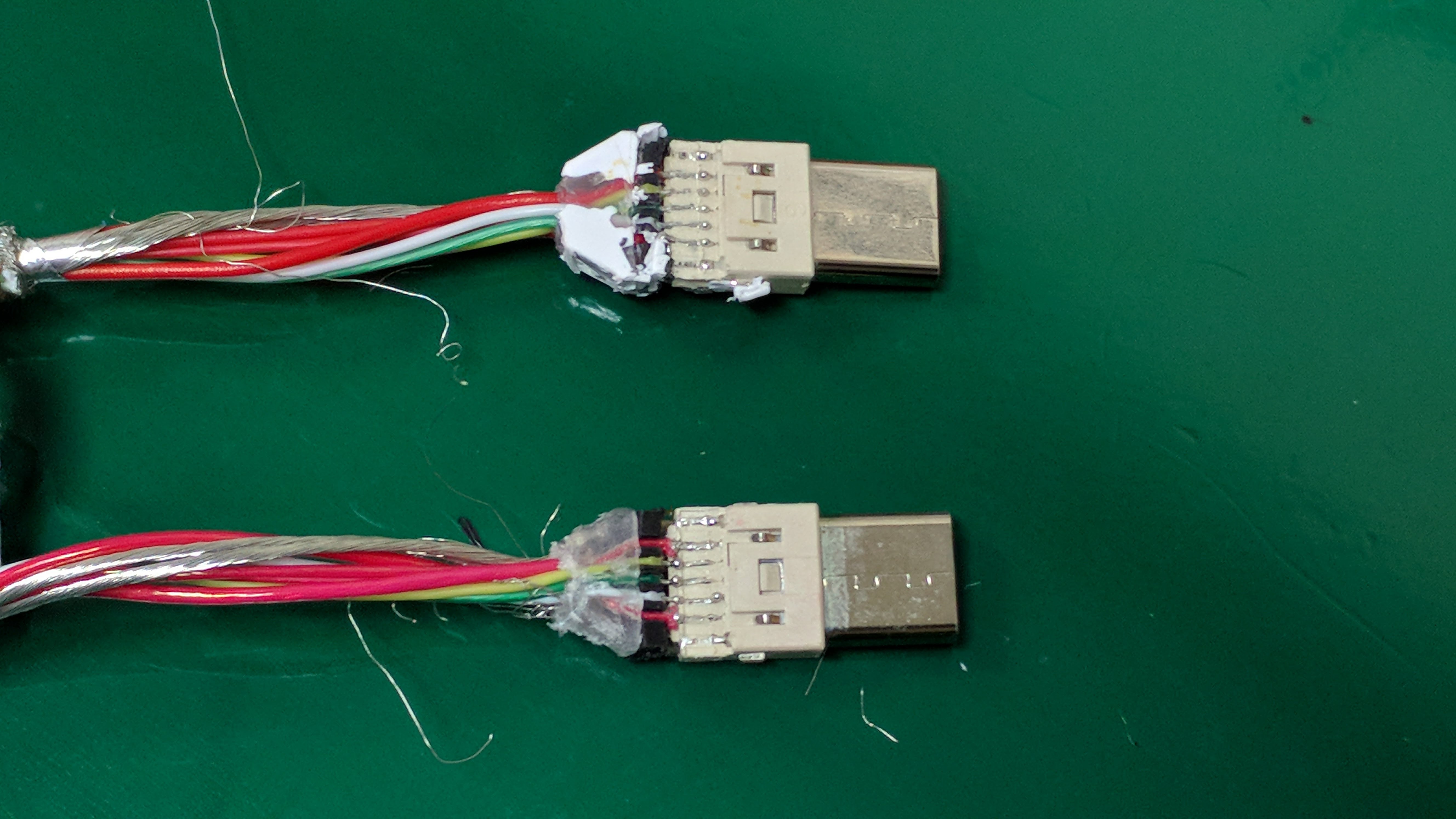

2개의 LG 오리지널 USB C to C 번들 케이블을 분해를 해 보았습니다.

하기와 같이, 동일한 내부 구조를 가지고 있습니다.
결론은
EAD63687001와 EAD63687002는 동일 제품으로 판단되었습니다.





하기 참조 사진은 LG 오리지널 USB C to C 번들 케이블과 LG USB C 타입 케이블의 비교 사진입니다.

위의 커넥터는 LG 오리지널 USB C to C 번들 케이블이고,

아래쪽 커넥터는 LG V30 USB C 타입 번들 케이블입니다.


USB C 쪽의 커넥터에서 USB C to C 커넥터는 금속형 커넥터이고,

LG V30 USB C 타입 커넥터는 플라스틱 커넥터 입니다.
이는 높은 전력을 공급하기 위한 부품선택으로 보여집니다.



추가 참조 내용으로 LG USB C 타입 번들 케이블 분석에서 보신 LG G5 케이블과 LG V30 케이블의 구조가 다릅니다.  ^^

대부분 LG USB C 타입 번들케이블은 내부가 모두 동일한 것으로 알고 계십니다만,

(실제 외관으로서는 거의 동일한 형태입니다.) LG V20 USB C 타입 번들 케이블떄 부터 변경이 되었습니다.


LG G5 번들 케이블과 LG V30 USB C 타입 번들 케이블의 성능 차이는 거의 없습니다만,
개인적으로는 LG G5 번들 케이블이 조금 더 단단해서 선호를 합니다. ^^

http://cafe.naver.com/mk802/18335




USB C to C 케이블에 사용된 케이블 수는 LG V30 USB C 타입 케이블 수와 같습니다.
그러나, 사용된 케이블의 두께등을 비교하면 많은 차이가 있다는 것을 쉽게 알 수 있습니다.









 다음번에는 LG 오리지널 USB C to C 번들 케이블의 성능 비교를 위하여

반드시 알고 가셔야 할 USB PD 충전기와 USB C to C 케이블 성능 체크를 해 보도록 하겠습니다.


(주1)
USB C to C 케이블은 USB BC와 USB PD 양쪽에 모두 사용이 가능합니다.

==> 그러나, USB PD사용시 주의 해야 할 사항은

USB C to C 케이블이 견뎌줄 수 있는 전원 Spec 이내 제품을 사용하셔야만 한다는 점입니다.




(추가내용)

LVSUN충전기 test + LG USB C to C 충전 test


http://muritzy.tistory.com/1570




[USB C Type] LG USB C to C 번들 케이블 분석 (2)




Naver쇼핑


LG USB PD C to C 23AWG 고속 충전케이블



USB 3.0 변환젠더 USB C TO USB 3.0A







자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802









[USB C Type] USB C타입 고속충전 케이블 비교 (삼성, LG 번들케이블)



안녕하십니까 ?  EddyLab입니다.
작년 하반기에 USB C타입 고속충전 케이블 관련으로 글을 올려드리고,
삼성 갤럭시 노트7 배터리 문제로 잠시 USB C타입 케이블 문제는 수면 밑으로 내려갔었는데,
LG 스마트폰관련으로도 충전중 사고가 있었는데, 그 결과가 문제있는 USB케이블을 사용하여 터졌던 case가 있었습니다.


USB C타입을 적용한 스마트폰이 출시되고,  USB C타입이 안착되기도 전에 적용한 스마트폰의 배터리 사고나 충전 중 사고 등이 일어나면서 일반 사용자가 약간 불안감을 가지기 시작하신 것도 이해가 됩니다...


그러나, 조금만 기술적 내용을 이해하시면, 걱정을 하실 필요없습니다.


1. USB C타입은 기존에 사용하시던 5pin 마이크로 USB핀과는 다르기 때문에
스마트폰의 커넥터에 꼽혀지지가 않습니다.


그러므로, 새로 구입하신 스마트폰이 USB C타입이라면,
박스에 들어 있는 USB C 케이블을 그대로 사용하시면 문제가 없습니다.

2. 그리고, 기본적으로 추가로 USB C 케이블을 구입하시려면, 삼성 또는 LG 서비스센터에 직접 방문하여 USB C 케이블을 구입하여 사용하시면 됩니다.

LG 서비스센터  : https://www.lgservice.co.kr/mobile/simple/selectSimpleSearchDetail.do?gubun=SCS&type=total&itemId=20150121129917

(주) 삼성과 LG 양사 USB C 케이블 모두 같이 혼용사용하여도 문제가 없습니다.




제일 안전하고, 아주 쉬운 대응 방법입니다. ^^







근데, 왜 다들 걱정을 하실까요 ?????















그러나, 아쉽게도 삼성, LG 서비스센터에서는

USB C 고속충전 케이블을 일반인들이 생각보다 저렴하게 판매를 하고 있지를 않습니다..

국내도 그렇고 해외에서도 그렇습니다.





그래서 좀 더 저렴한 USB C타입 고속충전 케이블을 찾게 되는데 있어서....
구입하시고자 하시는 USB C 타입 케이블에 대한 기술적 정보가 필요로 되게 됩니다.





기본적으로 USB C타입 고속충전 케이블은 USB 3.1표준에 맞게끔 제조가 되어야 합니다.

            (Photo : Benson Leung )





USB 3.1표준 에 의거하면,

USB C타입 고속충전 케이블은 위 사진에 있는 표준 저항값이 반드시



56kΩ이어야 합니다.
(주) USB C 젠더는 5.1
이 맞습니다.



USB Type-C Cable and Adapter Tips and Tricks

Resistor Rp (pull-up between VBUS and CC) Resistor Rd (pull-down between CC and GND) ID Pin USB-C Spec Section
USB Type-C plug to USB 3.1 Type-A plug 56kΩ Rp Open   Section 3.5.1
USB-C plug to USB 2.0 Type-A plug 56kΩ Rp Open   Section 3.5.2
USB-C plug to Type-A receptacle Open 5.1 kΩ Rd   Section 3.6.1
USB-C receptacle to microB plug Not allowed per the spec     Section 2.2
USB-C plug to microB plug Open 5.1 kΩ Rd unconnected Section 3.5.7
USB-C plug to microB receptacle 56 kΩ Rp Open unconnected Section 3.6.2

https://www.chromium.org/chromium-os/cable-and-adapter-tips-and-tricks




USB C타입
표준 저항값 적용 여부는 마땅히 구분할 방법이 없기 때문에,

일반인들이 USB C 케이블을 분해하지 않으면,

부품이 제대로 들어가 있는지를 확인 할 수가 없습니다.





이전에는 스마트폰으로 검증할 수 있는 방법이  CHeckR (앱) 이라는 어플로 구현이 되었었습니다만, 구글 넥너스폰에서만 동작이 되었고, 누가버젼으로 업그레이드가 되면서 이 앱도 실행이 되지 않게 되었습니다.  참조링크 : http://nowregrets.tistory.com/51






그나마 다행인 것은, 최신
삼성 LG 스마트폰에서는

USB C타입케이블이 표준 USB C타입 고속충전케이블인지를 확인하는 알고리즘을 넣어놓아서,

스마트폰 자체적으로는 고속충전기능을 쓸 수 있게 할지 말지를 결정하는 것 같습니다.




결국은 소비자 스스로가 똑똑해져야지만,
정상적인 제품을 찾아서 가격비교를 할 수 있는 것 입니다.



아니면, 그냥 고가의 메이저사 서비스센터에서 판매하는 USB 케이블을 구입하시라고요... ^^;;





참 어려운 이야기죠.... ㅠ.ㅠ







그래서 하기와 같이 소비자끼리 비교 분석을 하고, 정보공유를 하는 이유중에 하나입니다.



[USB C타입] LG G5 순정 악세서리 분석 test 1
http://cafe.naver.com/mk802/18214


[USB C타입] LG G5 번들
USB C타입 고속충전 케이블 분석 test 1 (외관)
http://cafe.naver.com/mk802/18284


[USB C타입] LG G5 번들 USB C타입 고속충전 케이블 분석 test 2 (내부 케이블)
http://cafe.naver.com/mk802/18335


[USB C타입] LG G5 번들 USB C타입 고속충전 케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크
http://cafe.naver.com/mk802/18436





[USB C타입] Samsung Galaxy Note 7 순정

USB C타입 고속충전 케이블

 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)http://cafe.naver.com/mk802/18456





[USB C타입] 아트뮤(ARTMU) USB C 타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217

[USB C타입] USB C 타입 to 5pin 마이크로 USB 어댑터 - 젠더제품 분실 방지 튜닝  http://muritzy.tistory.com/1332











   [USB C타입] LG G5 번들 USB C타입 고속충전 케이블


















노란색 마킹이 순정 케이블(A)이고, 나머지가 번들
USB C타입 고속충전 케이블(B)입니다.

 LG G5 케이블도 여타 다른 제품과 같이 금속 실드캔 안에 2차 몰딩이 되어져 있습니다.







그러나, LG G5 케이블은 일반 USB C타입 케이블과는 공정 자체가 다릅니다. ^^
특수 프라스틱 몰딩을 해 놓았는데, 이는 칼로는 분해가 되지를 않습니다. 아마도 특수용매로 녹여야지만 가능한 것 같습니다..  이는 여타 다른 USB C타입 케이블과는 차별화가 되어져 있습니다.  번들(B)케이블도 동일한 형태로 되어져 있는데, 이는 공정상 케이블을 복제를 할 수 있는 공정이 있어야지만 가능한 것이지, 그냥 만들어 낼 수 있는 케이블 구조가 아닙니다...
결국, 번들(B)케이블은 정품 벌크 제품일 수 밖에는 없습니다.







LG G5 번들 USB C 커넥터(B)쪽을 들여다보면, 역시 USB C 커넥터 PCB에 회로보드가 있다는 것이 보여집니다.   사실상 분해가 불가능해서 표준 저항값 자체를 측정 할 수 가 없었습니다만, 케이블 공정 자체만으로도 믿음직 합니다... ^^





저항값을 측정해 보지 않고서, LG G5 번들 USB C타입 케이블(B)을 신뢰 할 수 있느냐 ? 는 질문에는 앞서 설명드린 CHeckR(앱)을 이용하여 test를 하였습니다.  (16년에 측정한 것이라서 가능했었습니다.)



CHeckR(앱) 결과 : Safely (OK)  이 결과값을 기초로 Rp에는 56kΩ 이 정상적으로 되어 있다는 것을 확인 하였습니다.



출처 : http://muritzy.tistory.com/1217








LG G5 순정 USB C type 케이블  VS 삼성 순정 USB C type 케이블 비교 2











당시 test 결론은



LG 번들 USB C 케이블이 아주 충실하게 만들어진 USB C 케이블이고,
삼성 번들 USB C 케이블도 문제가 없지만,

LG 번들제품에 비해서는 다소 충전 속도가 떨어진다는 것이었습니다.


(주) 삼성 번들 USB C 케이블도 정상적으로 56kΩ적용이 되어 있습니다.







=================



[USB C Type] LG USB C to C 번들 케이블 분석 (1)









http://muritzy.tistory.com/1545






EddyLab은 이러한 USB C 타입 고속충전케이블 분석을 했었고,

이렇게 소비자가 힘들게 정보를 찾고 공유하고 하는 과정이 힘들기 때문에,

제가 직접 USB C타입 케이블을 분석 비교하여 믿을 수 있는 케이블을 소비자에게 공급해 드리는 것이 적합하겠다고 판단하여, 17년 부터 Naver 쇼핑몰에 USB C 케이블을 판매 하기 시작하였습니다...


이 블로그 글을 보시는 분은 어떻게 생각하실지 모르겠지만,

적어도 제 눈으로 분해해서 확인 비교하지 않은 신뢰성 없는 제품은

취급 자체를 하지 않고 있습니다...


물론 제가 test하지 않은 좋은 브랜드 제품도 많이 있습니다만,
적어도 제가 판매하는 제품만큼은 신뢰하셔도 될 정도로 신뢰성 test도 하였기 때문에

자신있게 이야기를 드릴 수 있습니다.

물론 사용하시다가 문제가 있으면 100% 반품도 받습니다..  ^^


다만, 어설프게 기술 내용을 아시고,

본 제품의 케이블 제품 분해도 한번 해 보시지 않고서,

진퉁이네.. 가품이네 하는 이야기는

분석 정보공유를 기초로 이야기 드리는 저로서는 마음아픈 이야기 이기도 합니다. ^^

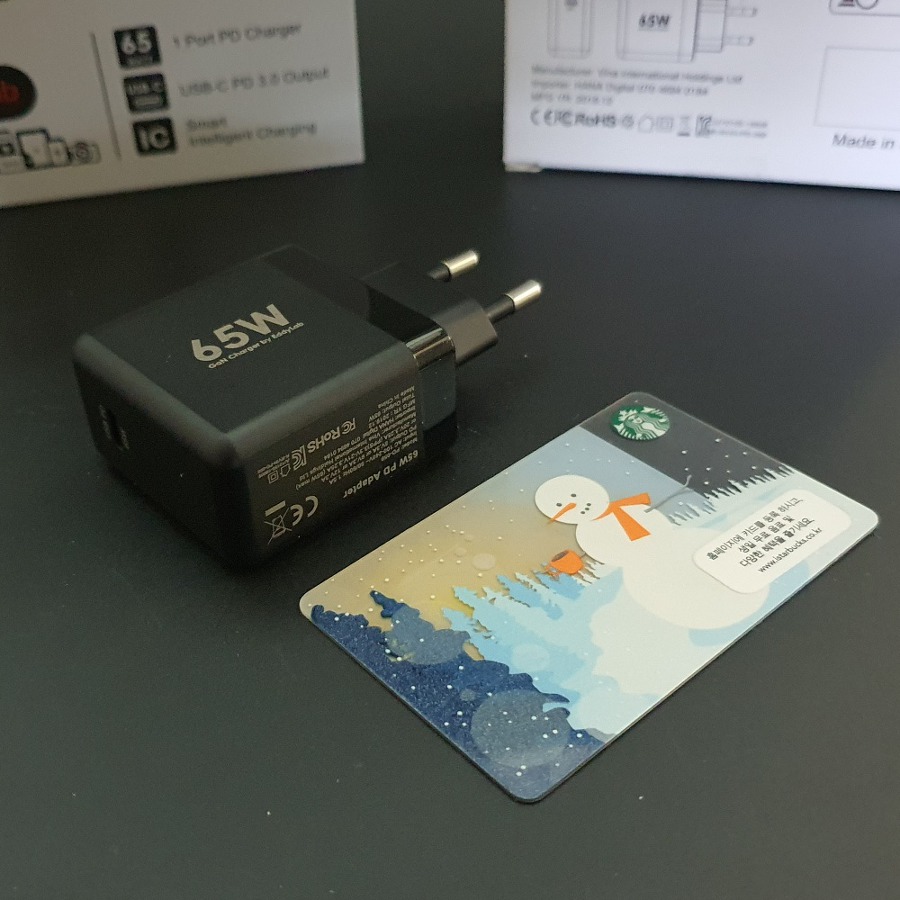

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기



기존 동급전원 충전기 대비
40% 정도로
부피를 최소화하고,

신용카드 사이즈로 만들어진

한국형플러그 초소형 고속충전기로서,


USB-C PD PPS 고속충전이 가능한
스마트폰노트북Apple iPad Pro 그리고 게임기 등에

간단히 연결하여 사용이 가능합니다.





[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기 - 양산제품Test

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기 - 양산제품Test 안녕하십니까 ? EddyLab입니다. 작년에 GaN충전기 관련으로 준비를 했었는데, 코로나19사태로 양산일정이 늦어져서 이제 겨우

muritzy.tistory.com

EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기



멀티충전기 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com




[ZeskitHDMI 2.1 인증케이블 : Zeskit Ultra HD High Speed 8K60 4K120



Ultra High Speed HDMI 케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



EddyLab USB-C PD (F) to DC플러그



EddyLab USB-C PD to DC플러그 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



EddyLab USB-C PD(F) to DC 케이블 타입



EddyLab USB-C PD to DC 케이블 타입 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com


[LVSUN] USB-C PD 노트북어뎁터 : EddyLab



LVSUN USB-C타입 USB-PD 트리거케이블 DC플러그 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com


4세대 양방향 마그네틱고속충전케이블 : EddyLab



EddyLab 마그네틱 고속충전케이블 USB C타입 8핀 5핀 <세트상품 행사 1+1> : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



USB-C to 3.5mm DAC Audio & MIC + USB-C PD 충전 Adapter : EddyLab



USB-C to 3.5mm DAC Audio+Type-C PD 충전 Adapter : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com















===============================



자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.



http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802





출처: http://muritzy.tistory.com/1332 [Eddy Lab]




[USB C Type] USB C타입 to 5pin Micro USB 어댑터 - 젠더제품 분실 방지 튜닝



안녕하십니까 ?  EddyLab입니다.

올해 초에 USB C타입 관련으로 USB C타입 to 5pin 마이크로 USB 어댑터를 test하여 소개 해 드린 바 있습니다.


[USB C Type] USB C타입 to 5pin 마이크로 USB 어댑터











USB Type-C Cable and Adapter Tips and Tricks

Resistor Rp (pull-up between VBUS and CC)Resistor Rd (pull-down between CC and GND)ID PinUSB-C Spec Section
USB Type-C plug to USB 3.1 Type-A plug56 kΩ RpOpenSection 3.5.1
USB-C plug to USB 2.0 Type-A plug56 kΩ RpOpenSection 3.5.2
USB-C plug to Type-A receptacleOpen5.1 kΩ RdSection 3.6.1
USB-C receptacle to microB plugNot allowed per the specSection 2.2
USB-C plug to microB plugOpen5.1 kΩ RdunconnectedSection 3.5.7
USB-C plug to microB receptacle56 kΩ RpOpenunconnectedSection 3.6.2

https://www.chromium.org/chromium-os/cable-and-adapter-tips-and-tricks





일반적으로 아시는 USB C타입 젠더와는 반대 방향 개념의 제품입니다. ^^

최신 스마트폰의 경우, USB C 타입 케이블 이기 때문에,
가지고 있는 다른 USB 5pin용 기기에는 사용할 수 없습니다.
그래서 USB C 타입 케이블에 이 USB 5pin 젠더를 연결하여 사용하면 어느기기든지 연결하여 사용이 가능하게 됩니다. ^^

블루님과 ㅋㅋ잠자님도
LG G5 USB C 정품 번들 케이블 + USB C타입 to 5pin 마이크로 USB 어댑터를
연결하여 사용하시고 계신데, 최강의 조합이라고들 이야기 해 주십니다.  ^^

5pin 충전기준으로 고속 충전이라고 해도, 5V 1 ~1.3A 정도가 정상입니다만,
LG G5 USB C 정품 번들 케이블 + USB C타입 to 5pin 마이크로 USB 어댑터 조합으로는
삼성 순정 고속 충전기를 이용하면, 5.32V / 1.65A 정도까지도 안정적으로 나오게 됩니다. ^^


이렇게 결과가 나오는 이유는 USB C 타입 케이블의 Spec이 좋기 때문에 그렇습니다. ^^



2) LG 순정 고속충전기 + LG USB C 타입 정품 번들 케이블 + USB C타입 to 5Pin 마이크로 USB 어댑터

LG G5 고속충전기는 기본적으로 9V를 지원합니다.

Test결과는 5.19V / 1.65A 입니다.



3) 삼성 순정 고속충전기 + LG USB C 타입 정품 번들 케이블 + USB C타입 to 5Pin 마이크로 USB 어댑터

삼성 고속충전기도 기본적으로 9V를 지원합니다.

Test결과는 5.32V / 1.65A 입니다.
출처: http://muritzy.tistory.com/1331 [Eddy Lab]





제 사무실에는 이렇게 USB C타입 to 5pin 마이크로 USB 어댑터를 붙여서 사용하고 있습니다만,
어댑터(젠더)를 뻈다 꼈다 하면, 아무래도 분실 우려가 있습니다. ^^;;


그래서 이 조그만 5pin 마이크로 USB 어댑터(젠더)를 분실 하지 않을 방법을 강구해 보았습니다. ^^







물론 이 조그마한  5pin 마이크로 USB 어댑터(젠더)를 위해서 돈을 들일 수 는 없으므로,
하기와 같이, 전선을 묶는 타이를 이용하여 사용하고 있습니다. ^^

1. 먼저 USB C 케이블에 테이핑을 하였습니다.
이유는 젠더를 고정한 케이블 타이가 밀려 내려오지 않게 하기 위함입니다.

2. 케이블 타이를 적당한 길이(어댑터를 꼽았다가 뺐다가 자유로이 할 수 있는 길이)를 정해서
젠더쪽에 고정 테이핑을 합니다.



최종 모양새는 이렇게 되겠지요 ?  ^^


3. 별로 볼품은 없어도 절대 잃어 버리지도 않고,

필요시 케이블 타이를 풀러서 남에게도 빌려 줄 수 있습니다. ㅎㅎㅎㅎ


다른 USB 5pin to USB C 젠더로 이런식으로 만들어 쓰시면  좋을 것 같습니다.




그냥 허접 팁을 하나 올려 드렸습니다. ^^






추신 170721) 블루님 추천 업그레이드 방법은
수축튜브를 이용하여 만드는 방법입니다. ^^

이유는 여름에는 테이핑의 경우, 열에 의하여 접착제가 녹아서 끈적일 수 있기 때문에
튜닝 여유가 되신다면, 젠더 사이즈에 맞는 수축튜브를 준비하셔서 작업 하시는 것도 권장 해 드립니다. ^^






* USB C타입 Female to Micro USB 5pin Male Fast Data sync charge Convertor
* 알루미늄케이스로 튼튼합니다.* 기존 5핀 마이크로USB 충전 스마트폰에는 모두 사용이 가능합니다.* 고속충전기에서도 안정적으로 충전됩니다.     (9V 고속충전은 지원하지 않습니다., 충전효율은 사용기기에 따라서 차이가 있습니다.)

* Data 통신 지원합니다.* USB C Type 회로 (5.1K옴 지원) * 타 기기와 호환이 안되는 경우도 있을 수 있습니다. (OTG젠더와 직접연결시 )









Naver 쇼핑몰 : LG USB C 타입 고속 충전케이블




USB C 타입케이블 변환 알루미늄 5핀 마이크로 USB 젠더





LG G5 V20 USB C타입 고속충전케이블






[USB C Type] LG G5 순정 악세서리 분석 test 1
http://cafe.naver.com/mk802/18214


[USB C Type] LG G5 번들 USB C 케이블 분석 test 1 (외관)
http://cafe.naver.com/mk802/18284


[USB C Type] LG G5 번들 USB C 케이블 분석 test 2 (내부 케이블)
http://cafe.naver.com/mk802/18335


[USB C Type] LG G5 번들 USB C 케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크
http://cafe.naver.com/mk802/18436



[USB C Type] Samsung Galaxy Note 7 순정 USB C 케이블 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)

http://cafe.naver.com/mk802/18456


[USB C Type] 아트뮤(ARTMU) USB C타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217

[USB C Type] USB C타입 to 5pin Micro USB 어댑터
http://muritzy.tistory.com/1331









자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802




출처: http://muritzy.tistory.com/1331 [Eddy Lab]






[USB C Type] USB C타입 to 5pin Micro USB 어댑터 (젠더)



안녕하십니까 ?  EddyLab입니다.


UHD 미니PC포럼에 몇 회원분들께서 USB C type 케이블을 구입하여 쓰고 싶지만,
아직은 마이크로 5pin USB을  써야하는 상황이고,

새로 USB 케이블을 구입한다면 USB C Type으로 미리 구입하여 쓰고 싶은데,
그렇게 사용할 수 없는 상황에 대한 의견과,

USB C Type 케이블을 쓰다보면,
필요에 따라서 마이크로 5핀 USB 충전을 해야 하는데,
별도로 케이블을 가지고 다니기 불편하여, USB C type to 마이크로 5pin USB 어댑터를
요청해 주신 내용이 있었습니다.

(주) 일반적으로 판매되고 있는 마이크로 5pin USB 어댑터 to USB C type 어댑터와
반대되는 개념으로 되어 있는 제품입니다.



저도 LG G5 (USB C Type)를 쓰고 있다보니, 가끔 그런 필요성은 느끼고 있었습니다만,
실제 USB C type to 마이크로 5pin USB 어댑터 제품이 있는지 몰라서
여차저차 찾다보니  2가지 종류의  USB C type to 마이크로 5pin USB 어댑터를 찾게 되었습니다.

그중 1개는 이미 국내에서 판매가 되고 있었는데,
동일한 제품을 판매하는 알리 딜러에게 몇가지 기술적 사항을 문의를 해보니,
어댑터 내부 저항값이나, 고속충전기와 연결된 USB C Type케이블에 적용하여 사용시
게런티는 못하겠다는 이야기를 하더군요 ㅠ.ㅠ

그러나, 다른 제품을 판매하는 곳에서는 어댑터 내부 저항값에 대해서 인지를 하고 있었고,
2A까지 대응이 된다고 답신을 받았습니다. ^^

그러나, 문제는 가격이 턱없이 비싸더군요 ㅠ.ㅠ
이유는 아직 시장에서 판매되고 있는 수량이 많지 않아서
USB C Type OTG젠더의 몇배가격으로 판매하고 있다고 합니다. ㅎㅎㅎㅎ .ㅠㅠ








일단 test sample로 구입하여 성능 비교를 하기로 하고,
USB C type to 마이크로 5pin USB 어댑터를 받아서 test를 해 보았습니다.

USB C type to 마이크로 5pin USB 어댑터 (핑크색 어댑터)
(주) 일반적으로 판매되고 있는 마이크로 5pin USB 어댑터 to USB C type 어댑터와
반대되는 개념으로 되어 있는 제품입니다.





























USB Type-C Cable and Adapter Tips and Tricks

Resistor Rp (pull-up between VBUS and CC)Resistor Rd (pull-down between CC and GND)ID PinUSB-C Spec Section
USB Type-C plug to USB 3.1 Type-A plug56 kΩ RpOpenSection 3.5.1
USB-C plug to USB 2.0 Type-A plug56 kΩ RpOpenSection 3.5.2
USB-C plug to Type-A receptacleOpen5.1 kΩ RdSection 3.6.1
USB-C receptacle to microB plugNot allowed per the specSection 2.2
USB-C plug to microB plugOpen5.1 kΩ RdunconnectedSection 3.5.7
USB-C plug to microB receptacle56 kΩ RpOpenunconnectedSection 3.6.2

https://www.chromium.org/chromium-os/cable-and-adapter-tips-and-tricks


























[USB-C] USB-C & QC3.0 충전 악세서리 test (2) - QC 3.0 충전기


1)QC 3.0 급속 충전기 + LG G5 USB C 타입 케이블(번들) + USB C 타입 to 5Pin USB 어댑터

제일 우려하던 사용 환경입니다.

5pin USB로 충전하는 스마트폰에, QC 급속충전으로 과 충전이 될 경우,
과부하가 걸릴까 해서 우려를 했었습니다.

A) 겔럭시 노트3 화면 On 상태
5.14V / 1.06A 로 충전상태가 확인 되었습니다.



B) 겔럭시 노트3 화면 Off 상태
5.17V / 1.65A 로 충전상태가 확인 되었습니다.

화면 Off상태에서 안정적인 충전 되는 것을 확인하였습니다.




2) LG G5 순정 고속충전기 + LG G5 USB C 타입 케이블(번들) + USB C 타입 to 5Pin USB 어댑터
LG G5 고속충전기도 기본적으로 9V를 지원합니다.

Test결과는 5.19V / 1.65A 입니다.



3) 삼성 순정 고속충전기 + LG G5 USB C 타입 케이블(번들) + USB C 타입 to 5Pin USB 어댑터
삼성 고속충전기도 기본적으로 9V를 지원합니다.

Test결과는 5.32V / 1.65A 입니다.




기본적으로 USB C 타입 to 5Pin USB 어댑터를 사용시에
5V이상의 전압으로는 충전되지 않고, 1.5A 정도로 정상동작을 하고 있습니다.

5Pin USB 케이블에 10k 저항을 붙이면 2A까지 지원이 가능합니다만,
이경우, 오동작으로 과 충전이 유발 할 수 있는 가능성이 있기 때문에
USB C 타입 to 5Pin USB 어댑터를 사용하여서는 이정도가 적정하다고 판단됩니다.

어댑터(젠더)사용에는 문제가 없지만, 조그만 5pin 마이크로 USB 어댑터(젠더)를 분실 할 수 있을것 같아서,
하기와 같이, 전선을 묶는 타이를 이용하여 사용하고 있습니다. ^^









* USB C타입 Female to Micro USB 5pin Male Fast Data sync charge Convertor
* 알루미늄케이스로 튼튼합니다.* 기존 5핀 마이크로USB 충전 스마트폰에는 모두 사용이 가능합니다.* 고속충전기에서도 안정적으로 충전됩니다.     (9V 고속충전은 지원하지 않습니다., 충전효율은 사용기기에 따라서 차이가 있습니다.)

* Data 통신 지원합니다.* USB C Type 회로 (5.1K옴 지원) * 타 기기와 호환이 안되는 경우도 있을 수 있습니다. (OTG젠더와 직접연결시 )








Naver 쇼핑몰 : LG USB C 타입 고속 충전케이블




USB C 타입케이블 변환루미늄 알 5핀 마이크로 USB 젠더





LG G5 V20 USB C타입 고속충전케이블







[USB C Type] LG G5 순정 악세서리 분석 test 1
http://cafe.naver.com/mk802/18214


[USB C Type] LG G5 번들 USB C 케이블 분석 test 1 (외관)
http://cafe.naver.com/mk802/18284


[USB C Type] LG G5 번들 USB C 케이블 분석 test 2 (내부 케이블)
http://cafe.naver.com/mk802/18335


[USB C Type] LG G5 번들 USB C 케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크
http://cafe.naver.com/mk802/18436



[USB C Type] Samsung Galaxy Note 7 순정 USB C 케이블 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)

http://cafe.naver.com/mk802/18456


[USB C Type] 아트뮤(ARTMU) USB C타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217

[USB C Type] USB C타입 to 5pin Micro USB 어댑터
http://muritzy.tistory.com/1331









자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802



출처: http://muritzy.tistory.com/1243 [Eddy Lab]










갤S8도 G6도…USB-C 커넥터 시대 활짝



데이터 송수신·충전·화면 출력…케이블 하나로

(지디넷코리아=이은정 기자)전자기기용 커넥터로 USB 타입C(USB-C)가 대세로 자리잡고 있다. 편리하면서도 속도가 빠르고 데이터 전송량도 많기 때문이다. 최근 출시된 갤럭시S8과 G6 등이 이를 채택했고 스마트폰 뿐만 아니라 태블릿과 TV, 심지어 전기차에도 적용되는 추세다.

USB는 컴퓨터 등 정보기기에 주변장치를 연결하기 위한 직렬 버스 규격의 하나다.

USB 규격은 USB 1.0/1.1, USB 2.0(High Speed), USB 3.0(SuperSpeed), USB 3.1(SuperSpeed+)로 분류되며 데이터 전송 속도에 크게 차이가 있다.

1996~1998년에 처음 나온 USB 1.0/1.1은 전송 속도가 최대 12Mbps(1초당 1백만 비트를 보낼 수 있는 전송속도)에 불과했다. 2000년에는 최대 480Mbps까지 지원하는 USB 2.0이 발표됐다. 이후 2008년 데이터 전송 속도가 최대 5Gbps까지 빨라진 USB 3.0이 나왔으며 2013년 최신 규격인 USB 3.1 버전이 발표됐다.

삼성전자 '갤럭시S8'에 USB-C 규격이 탑재됐다.(사진=씨넷)

USB 타입C, 뭐가 좋은걸까

USB 3.1 단자는 A·B·C형 3가지 형태로 구분된다. A타입은 컴퓨터 등 기기에 주로 사용되며, B타입(마이크로USB)은 스마트폰 등 소형 기기에 적용된다. C타입은 위아래 형태가 같은 리버서블 디자인으로 기기에 꽃을 때 단자 모양을 확인한 뒤 방향에 맞춰야 하는 불편이 사라지며 단자 크기가 전 규격보다 3분의 1 수준으로 작아져 제품 공간 활용성을 높일 수 있다. 2015년에는 USB 시행자 포럼(USB-IF)에서 차세대 표준 규격으로 USB-C를 발표했다.

최근 각종 프리미엄 기기에 새롭게 탑재되고 있는 USB 3.1 버전 C타입는 최대 10Gbps을 지원해 초당 1.25GB 전송이 가능하다. 전력 송신 능력은 최대 100W로 USB 3.0(10W)보다 10배의 출력량을 구현한다. 데이터 송수신과 충전, 동영상 및 음성 출력을 하나의 케이블로 할 수 있다는 점이 가장 큰 특징이다.

또 높은 전력량을 구현함에 따라 스마트폰 등 소형 기기부터 모니터, TV, 전기차와 같은 중대형 제품의 출력도 가능해진다. 하지만 USB 3.1 버전의 C타입이 아닌 A·B타입 단자를 사용하거나 USB 3.1 하위 버전의 C타입 단자를 사용하면 데이터 전송 속도 등 성능은 USB 3.1 C 단자 대비 떨어지게 된다.

가장 처음으로 USB-C 규격을 적용한 제품은 맥북이다. 애플의 신형 맥북 프로 제품에는 USB-C 포트 4개만이 적용됐다. 각 단자에 맞는 어댑터가 필요하지만 이 단자 하나로 전원, USB, 디스플레이 출력 등 다양한 용도를 사용할 수 있다. 애플은 최근 기존 맥북에 사용됐던 맥세이프 단자와 호환가능한 맥북 맥세이프 USB-C 어댑터 관련 특허를 출원하기도 했다.

인텔도 2015년 기존에 채택했던 썬더볼트3을 USB-C와 통합할 것을 공개했다. 썬더볼트는 케이블 하나로 NAS(네트워크 저장장치) 등 저장장치는 물론 디스플레이 장치까지 연결할 수 있고 USB 3.0(5Gbps)보다 두 배 높은 10Gbps로 데이터를 전송할 수 있어 관심을 모았다. 하지만 인텔의 독자 규격인 데다 가격도 비쌌다. USB-C와 통합된 썬더볼트3는 전작 대비 전송 속도가 두 배인 40Gbps로 올라갔다.

라이트닝과 USB-C 커넥터.(사진=씨넷)

■스마트폰부터 중대형 기기까지…데이터 전송량↑

스마트폰의 경우 구글 넥서스 시리즈 제품에 USB-C 커넥터가 처음으로 탑재됐다. 국내에서는 LG전자가 지난해 처음으로 ‘G5’에 이어 지난 2월 공개한 ‘G6’에도 USB-C 커넥터를 적용했다. 삼성전자도 지금은 단종된 ‘갤럭시노트7’에 처음 적용했으며, 지난달 29일 공개한 ‘갤럭시S8’에도 C단자를 채택, USB 3.1을 지원해 데이터 전송 속도가 최대 10Gbps를 지원한다.

G6는 USB-C 2.0 버전을 지원하며 USB 3.1버전과 호환 가능하다. G6 구매 시 제품 박스에 기본으로 들어있는 USB-C 2.0 포트를 사용하면 전송속도는 480Mbps다. 갤럭시S8 시리즈는 USB-C 3.1 Gen1(USB 3.0)을 지원해 데이터 전송속도는 5Gbps다. 두 제품 모두 필요에 따라 USB-C 3.1(Gen2) 케이블로 교체시 최대 10Mbps까지 구현한다. 단 기기 내부 설계에 따라 차이가 있을 것으로 보인다. 아이폰8의 USB-C 탑재 여부에 대해서는 의견이 엇갈리고 있다.

중국 스마트폰 시장에서도 USB-C 채택 비중이 확대되고 있다. 지난해 11월을 기준으로 중국 스마트폰 탑20 모델 중 USB-C를 탑재한 기기는 전체의 25%에 달한다. 화웨이의 플래그십 모델 'P10'과 'P9', 메이주 '프로6', 샤오미 모델, 진리(金立)S8 등 제품이다.

갤럭시S8과 함께 공개되며 주목을 받았던 ‘덱스(DeX)’ 역시 USB-C 단자부터 지원된다. 덱스는 일종의 도킹 스테이션으로 갤럭시S8을 제품에 꽂고 모니터와 연결하면 스마트폰이 데스크톱 환경으로 바뀌어 화면에 뜬다. 덱스는 최대 6GB RAM을 지원, PC급 고성능 UX를 구현한다. 삼성전자 ‘올웨이즈9’ 노트북도 USB-C포트를 탑재해 높아진 데이터 전압에도 구동성을 높이고 어댑터 없이 보조배터리팩을 통해 충전이 가능하다.

애플은 USB-C 디지털 AV 멀티포트 어댑터를 출시했다. 이 제품을 사용하면 맥북이나 맥북 프로 화면을 HDMI 케이블을 통해 TV로 미러링(스마트폰의 화면을 그대로 좀 더 큰 화면으로 전송하는 기능)해 고화질 영상을 시청할 수 있다. 프로젝터 등 기기에도 활용 가능하다.

업계에서는 USB-C가 중소형 기기뿐 아니라 대형 제품인 전기자동차 시장에서도 수요가 확대될 것으로 보고 있다. 전기차 내 탑재되는 통신칩부터 점차 높아지는 스펙과 다양한 성능을 구현하게 될 음향 기기, 내비게이션, 카메라 등 애플리케이션을 위해 USB-C 단자를 적용할 것이라는 의견이다.

업계 관계자는 "전기자동차 내부에는 통신칩이 사용되는 등 늘어나는 데이터 전송량이나 전력 공급량에 있어 케이블 등이 바뀌지 않을 수 없을 것"이라며 "전력 손실이 줄어들고 발열을 완화할 수 있어 전력품질을 개선하고 안전성을 높일 수 있을 것은 장점이지만 가격, 설계 등 문제로 어느 정도 시간은 필요하다고 본다"고 말했다.

USB-C 포트 HDMI 케이블을 통해 미러링 등 기능으로 고화질 영상을 시청할 수 있다.(사진=씨넷)

이은정 기자(lejj@zdnet.co.kr)


http://news.naver.com/main/read.nhn?mode=LSD&mid=sec&oid=092&aid=0002114682&sid1=001






Naver 쇼핑몰 : LG USB C 타입 고속 충전케이블







[USB C Type] LG G5 순정 악세서리 분석 test 1
http://cafe.naver.com/mk802/18214


[USB C Type] LG G5 번들 USB C 케이블 분석 test 1 (외관)
http://cafe.naver.com/mk802/18284


[USB C Type] LG G5 번들 USB C 케이블 분석 test 2 (내부 케이블)
http://cafe.naver.com/mk802/18335


[USB C Type] LG G5 번들 USB C 케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크
http://cafe.naver.com/mk802/18436



[USB C Type] Samsung Galaxy Note 7 순정 USB C 케이블 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)

http://cafe.naver.com/mk802/18456


[USB C Type] 아트뮤(ARTMU) USB C타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217






자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802







USB C Type 기술적 내용을 다시 올리고,
뒤쪽에 비교 test 글을 올립니다..



** 주1) USB C Type cable을 아무것이나 구입하시면 위험합니다. ^^



USB A type to USB C type 관련으로
기술적 대응이 되어 있지 않은 케이블을 쓰시면,
충전기나 PC USB가 오버해서 과전류를 흐르게 되어서,
기기를 망가트리게 (약한쪽이 먼저 타기 때문에, 충전기쪽이 먼저
망가질 가능성이 높다고 합니다.) 주의해야 할 사안이 있습니다.

기본적으로
USB 3.1 Specification 을 준수해야 합니다.


            (Photo : Benson Leung )


하기의 규정된
56kΩ을 넣지않거나, 쇼트를 시킨 제품으로인해서,
실제 사고가 나게끔 되는 USB C type 케이블이 판매 되고 있기 때문입니다.






USB Type-C Cable and Adapter Tips and Tricks

Resistor Rp (pull-up between VBUS and CC)Resistor Rd (pull-down between CC and GND)ID PinUSB-C Spec Section
USB Type-C plug to USB 3.1 Type-A plug56kΩ RpOpenSection 3.5.1
USB-C plug to USB 2.0 Type-A plug56kΩ RpOpenSection 3.5.2
USB-C plug to Type-A receptacleOpen5.1 kΩ RdSection 3.6.1
USB-C receptacle to microB plugNot allowed per the specSection 2.2
USB-C plug to microB plugOpen5.1 kΩ RdunconnectedSection 3.5.7
USB-C plug to microB receptacle56 kΩ RpOpenunconnectedSection 3.6.2

https://www.chromium.org/chromium-os/cable-and-adapter-tips-and-tricks



현재 미국 아마존에 판매되고 있는 USB C Type의 경우

Benson Leung 씨가 개인적으로 관련 제품들을 검증하고 DB를 만들어가고 있습니다.


1) USB Type C cables and Accessories Review




2) USB-C Cables and Nexus Accessories



기본적으로 상기 (2)의 DB에 있는 검증된 USB C Type 케이블
그리고 USB C 타입 젠더 제품은 안심하고 구입하실 수 있습니다만,
미국에서만 구입이 가능하게 때문에 어려운 점이 있습니다 ㅠ.ㅠ


3) HOW TO TEST USB-C CABLES (NEXUS 5X AND NEXUS 6P)
검증 test방법은 넥서스 스마트폰 종류에서만 동작하는 CHeckR (앱)을 이용합니다만,

다른 안드로이드폰에서는 동작이 되지 않아서 확인하기가 어렵습니다.

이 어플은 넥서스 폰 내에서 특정한 리눅스 명령어를 통해서,
USB C 케이블/젠더가
정상적인지를 확인 가능하게 된다고 합니다..

참조링크 : http://nowregrets.tistory.com/51






아트뮤(ARTMU) USB3.1 C타입 LG G5, 넥서스 5X 충전 케이블

(A) 아트뮤 25mm USB C type 케이블 제품입니다.  이 USB C type 케이블은 충전 only용이고, Data지원용은 따로 있습니다.







같이 구입한 아트뮤(ARTMU) USB 타입C 일반 120mm 충전 케이블을 분해해 보았습니다.


USB C 커넥터 몰드를 벗겨보면,

LG G5 USB C 케이블삼성 갤럭시 노트7 USB C 케이블과 비교하여,

별도의 금속 실드캔은 없는 것으로 확인 할 수 있습니다.



대신 커넥터와 커넥터 회로 PCB 그리고 연결된 케이블을

내부 2차 몰딩을 해 놓았네요.. (약간 허접합니다. ^^;;)



(B) LG G5 USB C 커넥터쪽 몰딩을 분리하여 비교 촬영하였습니다.

USB C 커넥터에 전체 금속 실드캔으로 감싸져 있습니다. (순정과 번들 케이블 비교사진)






금속 실드 캔으로 실드가 되어 있습니다.

위에 S 마킹이 되어 있습니다. 앞부분에 플라스틱 몰딩이 한개 있어서 차폐역활을 하게 되는 듯 합니다.





(A) 아트뮤 USB C 커넥터 결선 PCB를 자세히 들여다 보면,
검은색 저항칩이 하나 있는 것이 보여지네요...

아마도 이 저항칩이 56 kΩ 인 듯 합니다.




아트뮤 일반 USB 커넥터쪽 몰딩 A 사진입니다.



아트뮤 일반 USB 커넥터쪽 몰딩 B 사진입니다.



일단 USB C 케이블쪽 2차 몰딩을 칼로 잘 벗겨 내 보았습니다. ^^
하기와 같이 USB C 커넥터쪽 PCB에 저항칩 1개가 붙어 있습니다.

그리고 4개의 케이블이 연결 되어져 있습니다.










아트뮤  USB C type 케이블  VS 삼성 순정 USB C type 케이블 비교





USB C 케이블의 케이블 구성에 대해서 비교해 보겠습니다.

비교 USB C 케이블은 LG G5 번들 USB C type 케이블입니다.



다중차폐 구조로 되어 있습니다.


- 메탈 편조 쉴드
- 알루미늄 은박 쉴드

2가지 쉴드는 모두 되어져 있습니다.



아트뮤 USB C 케이블의 메탈 편조 쉴드는 그냥 금속선 몇가닥만
넣어서 올려 놓은 듯한 느낌으로 만들어져 있습니다.

상기 사진의 메탈 편조 쉴드 금속선의 양을

비교해 보시면 이해가 가실 것 같습니다. ^^




아트뮤 케이블 판매 사이트에는
USB C 충전 전용 케이블과 충천, Data 지원 케이블이 따로 판매 되고 있습니다.

아마도 충천, Data 지원 케이블에는 데이터라인(USB3.0) 4개가 지원되는 것 같습니다.



아트뮤 USB C 충전 케이블은 4개의 케이블만 있습니다.





(B) LG G5 순정 USB C type 케이블
- USB 케이블 4개
- USB3 Data 케이블 4개



(C) 삼성 노트7 순정 USB C type 케이블
- USB 케이블 3개
- USB3 Data 케이블 3개





앞서 USB C type 케이블을 외관, 내부 비교를 하였습니다만,
내부에 있는 저항값을 직접 측정할 수 없는 상황이라서,
결국에는 NEXUS 5X 와 NEXUS 6P에서만 동작하는 CHeckR (앱)
이용하여 체크를 해 보았습니다.

(블루님께서 NEXUS 5X를 소유하고 계셔서 test를 부탁드렸습니다. ^^)




(1) AUKEY 충전기용 USB type C 일반 25mm 케이블 (충전용)

(주) 아트뮤 USB C 충전 케이블은 이미 알려진 바에 의하면,

CHeckR (앱) 을 통과한 것으로 알려져 있기 때문에, 별도로 test를 하지 않았습니다.


CHeckR (앱) 결과 : Safely (OK)

앞서 다른 블로그 사이트에서 확인된 바와 같이 문제가 없는 것으로 확인 되었습니다.



(2) LG G5 USB C type 데이터 케이블 (1M) 번들케이블


CHeckR (앱) 결과 : Safely (OK)

이 결과는 Rp에 56kΩ이 정상적으로 있다는 것을 의미 합니다.


(3) 마이크로 USB 케이블에 USB C type 젠더가 있는 케이블 입니다.

USB C type 젠더가 고리형태로 걸려 있어서, 잊어 버리지 않게끔 되어 있습니다.

이런 제품의 경우는 USB C type 젠더의 내부 Rp 저항값이 중요하게 됩니다.



CHeckR (앱) 결과 : 사용불가

이 제품은 USB C type 고속 충전사용시 위험하다고 표기가 되었습니다.

앞서 이야기 드린 바와 같이 USB C type의 젠더에 Rp값이 56kΩ이 아니라는 뜻 입니다.




그렇다고 이런한 종류의 젠더타입의 USB C type 케이블은 모두 Rp값이 56kΩ이 아니라는 것은 아닙니다.
제품마다 다르기 때문에, 모두 체크를 해 보지 않고서는 알 수 없다는 의미입니다.



5. 결론

현재로서는 미국에서도 계속 아마존에서 판매되고 있는 USB C type 케이블 sample을 직접 구입해서,

상기와 같은 test방법론으로 제품을 측정 한 후, 그 결과값을 다시 아마존 제품 판매 댓글에 올리는 작업을 하고 있습니다...

https://docs.google.com/spreadsheets/d/1wJwqv3rTNmORXz-XJsQaXK1dl8I91V4-eP_sfNVNzbA/edit#gid=0


최근에는 USB C type 고속충전기(QC 2.x, 3.x 지원)도 test를 추가로 하고 있는데,
트론스마트 제품도 문제가 있다고 레포팅이 올라오고 있네요.. ㅠ.ㅠ


국내에서는 아직 이러한 USB C type 케이블이나 고속 충전기 제품 리뷰 활동을 하고 있지를 않기 때문에, 결국 소비자가 스스로 검증을 하거나,
IT 기술 포럼을 통해서 제품에 대한 test 결과값이
확인된 제품을 스스로 찾아 보는 수 밖에는 없습니다.  ㅠ.ㅠ

일단 스마트폰 제조사의 순정 USB C type 케이블이나
검증된 번들 USB C type 케이블이 좀 더 안정적으로 만들어져 있기 때문에,
너무 저렴한 USB C type 중국 케이블을 구입하시는 것은 피하시는 것이
좋을 것 같습니다.



감사합니다.



Naver 쇼핑몰 : LG USB C 타입 고속 충전케이블






[USB C Type] LG G5 순정 악세서리 분석 test 1
http://cafe.naver.com/mk802/18214


[USB C Type] LG G5 번들 USB C 케이블 분석 test 1 (외관)
http://cafe.naver.com/mk802/18284


[USB C Type] LG G5 번들 USB C 케이블 분석 test 2 (내부 케이블)
http://cafe.naver.com/mk802/18335


[USB C Type] LG G5 번들 USB C 케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크
http://cafe.naver.com/mk802/18436



[USB C Type] Samsung Galaxy Note 7 순정 USB C 케이블 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)

http://cafe.naver.com/mk802/18456


[USB C Type] 아트뮤(ARTMU) USB C타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217




자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802








[USB C Type] LG G5 순정 악세서리 분석 test 1
http://cafe.naver.com/mk802/18214


[USB C Type] LG G5 번들 USB C 케이블 분석 test 1 (외관)
http://cafe.naver.com/mk802/18284


[USB C Type] LG G5 번들 USB C 케이블 분석 test 2 (내부 케이블)
http://cafe.naver.com/mk802/18335


[USB C Type] LG G5 번들 USB C 고속충전케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크
http://cafe.naver.com/mk802/18436



[USB C Type] Samsung Galaxy Note 7 순정 USB C 케이블 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)

http://cafe.naver.com/mk802/18456


[USB C Type] 아트뮤(ARTMU) USB C타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217








USB C Type 기술적 내용을 다시 올리고,
뒤쪽에 비교 test 글을 올립니다..



** 주1) USB C Type cable을 아무것이나 구입하시면 위험합니다. ^^



USB A type to USB C type 관련으로
기술적 대응이 되어 있지 않은 케이블을 쓰시면,
충전기나 PC USB가 오버해서 과전류를 흐르게 되어서,
기기를 망가트리게 (약한쪽이 먼저 타기 때문에, 충전기쪽이 먼저
망가질 가능성이 높다고 합니다.) 주의해야 할 사안이 있습니다.

기본적으로
USB 3.1 Specification 을 준수해야 합니다.


            (Photo : Benson Leung )


하기의 규정된
56kΩ을 넣지않거나, 쇼트를 시킨 제품으로인해서,
실제 사고가 나게끔 되는 USB C type 케이블이 판매 되고 있기 때문입니다.






USB Type-C Cable and Adapter Tips and Tricks

Resistor Rp (pull-up between VBUS and CC)Resistor Rd (pull-down between CC and GND)ID PinUSB-C Spec Section
USB Type-C plug to USB 3.1 Type-A plug56kΩ RpOpenSection 3.5.1
USB-C plug to USB 2.0 Type-A plug56kΩ RpOpenSection 3.5.2
USB-C plug to Type-A receptacleOpen5.1 kΩ RdSection 3.6.1
USB-C receptacle to microB plugNot allowed per the specSection 2.2
USB-C plug to microB plugOpen5.1 kΩ RdunconnectedSection 3.5.7
USB-C plug to microB receptacle56 kΩ RpOpenunconnectedSection 3.6.2

https://www.chromium.org/chromium-os/cable-and-adapter-tips-and-tricks



현재 미국 아마존에 판매되고 있는 USB C Type의 경우

Benson Leung 씨가 개인적으로 관련 제품들을 검증하고 DB를 만들어가고 있습니다.


1) USB Type C cables and Accessories Review




2) USB-C Cables and Nexus Accessories



기본적으로 상기 (2)의 DB에 있는 검증된 USB C Type 케이블
그리고 USB C 타입 젠더 제품은 안심하고 구입하실 수 있습니다만,
미국에서만 구입이 가능하게 때문에 어려운 점이 있습니다 ㅠ.ㅠ


3) HOW TO TEST USB-C CABLES (NEXUS 5X AND NEXUS 6P)
검증 test방법은 넥서스 스마트폰 종류에서만 동작하는 CHeckR (앱)을 이용합니다만,

다른 안드로이드폰에서는 동작이 되지 않아서 확인하기가 어렵습니다.

이 어플은 넥서스 폰 내에서 특정한 리눅스 명령어를 통해서,
USB C 케이블/젠더가
정상적인지를 확인 가능하게 된다고 합니다..

참조링크 : http://nowregrets.tistory.com/51



===============================


- 제품명 : Samsung USB C type 데이터 케이블 (1.2M)
            (모델명 : SVC-50601058_A WHITE 20160826)

번들 케이블이라는 것은
원래 정식제품에 포함되는 악세서리 제품입니다만,
별도의 개별 포장 없이(벌크)로 순정 악세서리를
대량 판매하는 제품을 의미합니다.

LG G5 순정 USB C tpye 케이블과 번들 USB C type cable을 비교 분석하고,
순정 악세서리와 동일한지를 판단하기 위한 test입니다.

============================


LG G5 (LGF700S) 순정 악세서리

- USB C type 데이터 케이블 (1M) (모델명 : DC12WL-G)

- 9V 1.8A 트래블 차저 (모델명 : MCS-H05KD)
  안전인증번호 : HU10210-15013A
  전자파적합등록 : MSIP-REI-dde-MCS-H05KD
  정격입력 : 100 - 240X ~ 50/60Hz 0.5A
  정격출력 : 9.0V = 1.8A or
              0.5V = 1.8A



2016년 초에 구입한 LG G5 제품과 함께 받은 악세서리 입니다.



1M USB C type 데이터 케이블 (모델명 : DC12WL-G) 입니다.







먼저 기존 순정 제품에는 노란 스티커를 붙여서 식별작업을 해 놓았습니다.


A. 무게(포장박스 포함)
LG G5 순정
USB C type 케이블 무게 : 28g



LG G5 번들 USB C type 케이블 무게 : 28g



B. USB C 커넥터 외관 검사


LG G5순정 USB C type 케이블은 왼쪽(노란색 식별)이고,
오른쪽은
LG G5번들 USB C type 케이블입니다.



LG G5 순정 USB C type 커넥터와 번들 USB C type 케이블

모두 CE 양각이 표기되어 있네요.



LG G5 순정 USB C type 커넥터와 번들 USB C type 커넥터에 "L 0" 이라는 표기가 있습니다.
어떤의미 인지는 모르겠습니다만, 양쪽 모두 표기가 동일합니다.

사진의 각도가 좀 틀어져서
번들 USB C 커넥터쪽의 "0"이 잘 표기 되지 않은 것 처럼

보여서, 다른 것과 추가 비교를 해 보았을 때 문제가 없었습니다.



USB 3.0 커넥터쪽에는 "L" 표기가 동일하게 되어 있습니다.






C. USB C 케이블 길이 비교


1M 기준입니다.
LG G5순정과
LG G5번들 케이블 길이 비교에서 순정이 약간 짧네요.



USB C 커넥터쪽 몰딩을 분리하여 비교 촬영하였습니다.

USB C 커넥터쪽은 커넥터 부분은 전체 금속 실드캔으로 감싸져 있습니다.

금속 실드캔에 순정 USB C 커넥터은 LEHA,
번들 USB C 커넥터에는 LELR으로 표기가 되어 있습니다.

이 표기의 정확한 의미는 잘 모르겠습니다만,
비교를 위해서 추가로 다른 번들 케이블도 비교를 진행하였습니다.



금속 실드캔에 순정 USB C 커넥터은 LEHA,

번들 USB C 커넥터에는 LELR으로 표기가 되어 있습니다.
추가로 번들 USB C 커넥터 LEA4라고 표기되어 있네요... ^^;;

공정 LOT 번호를 의미 하는 것인지는 잘 판단이 안됩니다만,
고정적인 마킹번호는 아닌 것 같습니다.






USB C 커넥터의 금속 실드캔은 분리 되지 않도록
레이저 용접을 때려서 융착을 시켜 놓았네요 ^^;;

추가 작업으로 분리 하는데, 애를 많이 먹었습니다. ㅠ.ㅠ



USB A 커넥터쪽 몰딩을 벗겨서 비교하였습니다.

순정 케이블와 번들 케이블 차이는 없습니다.








LG G5 번들 USB C 커넥터 금속 실드캔을 추가 분리하였습니다.

금속 실드캔은 레이저 융착이 되어 있어서 분리가 아니라,
실드캔을 거의 짤라내는 수준 작업입니다. ㅠ.ㅠ
(LG G5 순정 케이블은 다음번 추가 test를 위해서 추가 분해를 유보해 놓았습니다. ^^;;)

하기와 같이, LG G5 번들 케이블도 금속 실드캔 안에 2차 몰딩이 되어져 있습니다.



LG G5 번들 USB C 커넥터 쪽을 들여다 보면,

역시 USB C 커넥터 PCB에 일부 회로 보드가 있다는 것이 보여집니다.



추가로 2차 몰딩을 분해하려고 했습니다만,

앞서 아트뮤 USB C 케이블 2차 몰딩 소재와는 다르게,
칼이나 다른 도구로는 분해가 불가능한 소재를 쓰고 있었습니다. ㅠ.ㅠ

용매제를 찾아서 녹이지 않고서는 깎아서 분해를 할 수 없도록 되어 있네요 ㅠ.ㅠ



참조비교로 같이 구입한

아트뮤(ARTMU) USB 타입C 일반 120mm 충전 케이블을 분해해 보았습니다.


USB C 커넥터 몰드를 벗겨보면,

LG G5 USB C 케이블삼성 갤럭시 노트7 USB C 케이블과 비교하여,

별도의 금속 실드캔은 없는 것으로 확인 할 수 있습니다.



이제 마지막으로 USB C 케이블의 케이블 구성에 대해서 비교해 보겠습니다.

다중차폐 구조로 되어 있습니다.

- 메탈 편조 쉴드
- 알루미늄 은박 쉴드

2가지 쉴드는 모두 되어져 있습니다.




LG G5 번들 USB C 케이블의 메탈 편조 쉴드가 짜여져 있는 것은

정말 잘 짜여져 있더군요 ^^




하기 사진에 아트뮤 일반 USB C type 충전 케이블의
메탈 편조 쉴드 금속선의 양을 비교해 보시면 이해가 가실 것 같습니다. ^^



LG G5 번들 USB C 케이블을 USB C 커넥터 쪽과 USB A 커넥터 케이블을

모두 확인해 보았습니다.  양쪽 커넥터 모두 8개의 케이블로 결선이 되어져 있습니다.




여기까지 LG G5 번들 USB C 케이블을 분해 비교를 해 보았습니다.



일단 LG G5 번들 USB C 케이블 구성이 잘 되어 있는 것을 확인하였습니다.

이후에는 USB C 케이블에서 중요한 저항 56 kΩ
지원이 되고 있는지를 비교 해 보도록 하겠습니다.



앞서 USB C type 케이블을 외관, 내부 비교를 하였습니다만,
내부에 있는 저항값을 직접 측정할 수 없는 상황이라서,
결국에는 NEXUS 5X 와 NEXUS 6P에서만 동작하는 CHeckR (앱)
이용하여 체크를 해 보았습니다.
(블루님께서 NEXUS 5X를 소유하고 계셔서 test를 부탁드렸습니다. ^^)


1. LG G5 USB C type 데이터 케이블 (1M) 번들 케이블


CHeckR (앱) 결과 : Safely (OK)

이 결과는 Rp에 56kΩ이 정상적으로 있다는 것을 의미 합니다.





2. AUKEY 충전기용 USB type C 일반 25mm 케이블 (충전용)

(주) 아트뮤 USB C 충전 케이블은 이미 알려진 바에 의하면,

CHeckR (앱) 을 통과한 것으로 알려져 있기 때문에, 별도로 test를 하지 않았습니다.



CHeckR (앱) 결과 : Safely (OK)

앞서 다른 블로그 사이트에서 확인된 바와 같이 문제가 없는 것으로 확인 되었습니다.



3. 다른 USB C type test sample 입니다.

이 제품은 3in-1 문어발 케이블 입니다.

- 마이크로 USB 1개, USB C type 1개, 아이폰 라이트닝 1개 (총3개입니다.)

사무실에서 동시에 3가지 지원되는 스마트폰 3개를 동시에 꼽고 충전을 시켜보면서

USB 전류 전압 측정기로 상태를 확인 해 보면, 충전은 되고 있었습니다만,

5V기준으로만 동작이 되고,

정상적인 전류(A)는 아니고, 낮은 전류(A)로 측정되는 것을 확인 하였습니다.


아이폰 라이트닝쪽은 거의 5V 1A로 꾸준히 되는데,

마이크로 USB쪽과 USB C type쪽은 5V 0.5A정도 밖에는 안되더군요.

일부 스마트폰을 충전 분리해도 그 정도 입니다.



이 3in-1 문어발 케이블의 경우는 CHeckR (앱)으로 결과를 알 수 없었습니다.

아마도 문어발로 분배된 전원이 나누어지기 때문인 것 같습니다.


일단은 사용주의로 체크 해 놓아야 할 것 같습니다.

CHeckR (앱) 결과 : ???? (사용주의)



4. 마이크로 USB 케이블에 USB C type 젠더가 있는 케이블 입니다.

USB C type 젠더가 고리형태로 걸려 있어서, 잊어 버리지 않게끔 되어 있습니다.

이런 제품의 경우는 USB C type 젠더의 내부 Rp 저항값이 중요하게 됩니다.



CHeckR (앱) 결과 : 사용불가

이 제품은 USB C type 고속 충전사용시 위험하다고 표기가 되었습니다.

앞서 이야기 드린 바와 같이 USB C type의 젠더에 Rp값이 56kΩ이 아니라는 뜻 입니다.




그렇다고 이런한 종류의 젠더타입의 USB C type 케이블은 모두 Rp값이 56kΩ이 아니라는 것은 아닙니다.
제품마다 다르기 때문에, 모두 체크를 해 보지 않고서는 알 수 없다는 의미입니다.



5. 결론

현재로서는 미국에서도 계속 아마존에서 판매되고 있는 USB C type 케이블 sample을 직접 구입해서,

상기와 같은 test방법론으로 제품을 측정 한 후, 그 결과값을 다시 아마존 제품 판매 댓글에 올리는 작업을 하고 있습니다...

https://docs.google.com/spreadsheets/d/1wJwqv3rTNmORXz-XJsQaXK1dl8I91V4-eP_sfNVNzbA/edit#gid=0

최근에는 USB C type 고속충전기(QC 2.x, 3.x 지원)도 test를 추가로 하고 있는데,
트론스마트 제품도 문제가 있다고 레포팅이 올라오고 있네요.. ㅠ.ㅠ


국내에서는 아직 이러한 USB C type 케이블이나 고속 충전기 제품 리뷰 활동을 하고 있지를 않기 때문에, 결국 소비자가 스스로 검증을 하거나,
IT 기술 포럼을 통해서 제품에 대한 test 결과값이
확인된 제품을 스스로 찾아 보는 수 밖에는 없습니다.  ㅠ.ㅠ

일단 스마트폰 제조사의 순정 USB C type 케이블이나
검증된 번들 USB C type 케이블이 좀 더 안정적으로 만들어져 있기 때문에,
너무 저렴한 USB C type 중국 케이블을 구입하시는 것은 피하시는 것이
좋을 것 같습니다.



감사합니다.






원본 출처 :

[USB C Type] LG G5 순정 악세서리 분석 test 1
http://cafe.naver.com/mk802/18214


[USB C Type] LG G5 번들 USB C 케이블 분석 test 1 (외관)
http://cafe.naver.com/mk802/18284


[USB C Type] LG G5 번들 USB C 케이블 분석 test 2 (내부 케이블)
http://cafe.naver.com/mk802/18335





Naver 쇼핑몰 : LG USB C 타입 고속 충전케이블







[USB C Type] LG G5 순정 악세서리 분석 test 1
http://cafe.naver.com/mk802/18214


[USB C Type] LG G5 번들 USB C 케이블 분석 test 1 (외관)
http://cafe.naver.com/mk802/18284


[USB C Type] LG G5 번들 USB C 케이블 분석 test 2 (내부 케이블)
http://cafe.naver.com/mk802/18335


[USB C Type] LG G5 번들 USB C 케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크
http://cafe.naver.com/mk802/18436



[USB C Type] Samsung Galaxy Note 7 순정 USB C 케이블 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)

http://cafe.naver.com/mk802/18456


[USB C Type] 아트뮤(ARTMU) USB C타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217





자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802

















[USB C 타입] LG G5 순정 악세서리 분석 test 1
http://cafe.naver.com/mk802/18214


[USB C 타입] LG G5 번들 USB C 케이블 분석 test 1 (외관)
http://cafe.naver.com/mk802/18284


[USB C 타입] LG G5 번들 USB C 케이블 분석 test 2 (내부 케이블)
http://cafe.naver.com/mk802/18335


[USB C 타입] LG G5 번들 USB C 타입 케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크
http://cafe.naver.com/mk802/18436



[USB C 타입] Samsung Galaxy Note 7 순정 USB C 타입 케이블 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)

http://cafe.naver.com/mk802/18456



[USB C 타입] 아트뮤(ARTMU) USB C 타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217








USB C 타입 기술적 내용을 다시 올리고,
뒤쪽에 비교 test 글을 올립니다..



** 주1) USB C Type cable을 아무것이나 구입하시면 위험합니다. ^^




USB A type to USB C type 관련으로
기술적 대응이 되어 있지 않은 케이블을 쓰시면,
충전기나 PC USB가 오버해서 과전류를 흐르게 되어서,
기기를 망가트리게 (약한쪽이 먼저 타기 때문에, 충전기쪽이 먼저
망가질 가능성이 높다고 합니다.) 주의해야 할 사안이 있습니다.

기본적으로
USB 3.1 Specification 을 준수해야 합니다.


            (Photo : Benson Leung )


하기의 규정된
56kΩ을 넣지않거나, 쇼트를 시킨 제품으로인해서,
실제 사고가 나게끔 되는 USB C type 케이블이 판매 되고 있기 때문입니다.






USB Type-C Cable and Adapter Tips and Tricks

Resistor Rp (pull-up between VBUS and CC)Resistor Rd (pull-down between CC and GND)ID PinUSB-C Spec Section
USB Type-C plug to USB 3.1 Type-A plug56kΩ RpOpenSection 3.5.1
USB-C plug to USB 2.0 Type-A plug56kΩ RpOpenSection 3.5.2
USB-C plug to Type-A receptacleOpen5.1 kΩ RdSection 3.6.1
USB-C receptacle to microB plugNot allowed per the specSection 2.2
USB-C plug to microB plugOpen5.1 kΩ RdunconnectedSection 3.5.7
USB-C plug to microB receptacle56 kΩ RpOpenunconnectedSection 3.6.2

https://www.chromium.org/chromium-os/cable-and-adapter-tips-and-tricks



현재 미국 아마존에 판매되고 있는 USB C Type의 경우

Benson Leung 씨가 개인적으로 관련 제품들을 검증하고 DB를 만들어가고 있습니다.


1) USB Type C cables and Accessories Review




2) USB-C Cables and Nexus Accessories



기본적으로 상기 (2)의 DB에 있는 검증된 USB C Type 케이블
그리고 USB C 타입 젠더 제품은 안심하고 구입하실 수 있습니다만,
미국에서만 구입이 가능하게 때문에 어려운 점이 있습니다 ㅠ.ㅠ


3) HOW TO TEST USB-C CABLES (NEXUS 5X AND NEXUS 6P)
검증 test방법은 넥서스 스마트폰 종류에서만 동작하는 CHeckR (앱)을 이용합니다만,

다른 안드로이드폰에서는 동작이 되지 않아서 확인하기가 어렵습니다.

이 어플은 넥서스 폰 내에서 특정한 리눅스 명령어를 통해서,
USB C 케이블/젠더가
정상적인지를 확인 가능하게 된다고 합니다..

참조링크 : http://nowregrets.tistory.com/51



===============================


- 제품명 : 삼성 USB C type 데이터 케이블 (1.2M)
            (모델명 : SVC-50601058_A WHITE 20160826)

번들 케이블이라는 것은
원래 정식제품에 포함되는 악세서리 제품입니다만,
별도의 개별 포장 없이(벌크)로 순정 악세서리를
대량 판매하는 제품을 의미합니다.

삼성 순정 USB C tpye 케이블과 번들 USB C type cable을 비교 분석하고,
순정 악세서리와 동일한지를 판단하기 위한 test입니다.

============================


사실 어제 삼성 번들 USB C 타입 케이블을 먼저 입수해서 분해를 해 보았고,

오늘 오전 출근길에 삼성 서비스센터에 들려서,
삼성 갤럭시7 노트 악세서리를 구입해서 비교 분석을 시작하였습니다.
(따끈따끈한 리뷰입니다. ^^)

구입한 악세서리는
삼성 순정 USB C 타입 데이터 케이블 (1.2M)
(모델명 : SVC-50601058_A WHITE 20160826)  2개 (개당 7,000원) = 14,000원

- 삼성 순정 충전기 (SVC-503-1059_A) 1개 = 14,000원 입니다.



삼성 순정 USB C type 데이터 케이블 (1.2M)
(모델명 : SVC-50601058_A WHITE 20160826) 2개 입니다.



2016년 8월 26일 생산제품이라는 것을 알 수 있네요...
삼성 서비스 대리점에서 7,000원에 판매를 하고 있는데,
LG 서비스 대리점에서 판매하고 있는 LG G5 USB C type 케이블 가격 보다 2배나 비싸네요 ㅠ.ㅠ  (참조. LG V20 USB C type은 케이블이 플랫 케이블로 바뀌었다고 하네요)

가격이 2배 이상하는데, 그만큼 좋아야 하겠지요 ? ^^  (그러나....  두둥... ^^;;)



앞서 식별표시와 같이 순정 악세서리에는 노란색 식별 표시를 하였습니다.



사진으로는 잘 보이지 않습니다만,메이드인 베트남으로 되어 있습니다.

제품에 따라서 메이드인 중국과 메인드인 베트남 2가지가 있다고 알려져 있습니다.









삼성 순정 USB C type 케이블 (1.2M)(케이스 포함) 무게는 24g입니다.
LG 순정 USB C type 케이블(케이스 포함) (1.0M) 무게는 28g입니다. ^^

케이스 무게 차이는 거의 없는 동일한 방식이고,
케이블 길이는 삼성 순정이 길지만 무게는 가볍습니다.  ^^;;

그리고 2개의 케이블 두께가 차이가 있습니다. ^^



두개의 USB C 케이블 제품 비교 사진입니다.
위의 케이블이 LG G5 순정 USB C 케이블이고,
아래것이 삼성 순정 USB C 케이블입니다.
정확히 케이블 직경을 체크 하지 않았지만, 육안으로 차이를 확인 할 수 있습니다.



USB C type 커넥터 쪽 입니다.




USB C type 커넥터에 S S 라고 음각이 되어 있네요.
LG것과 같이 커넥터 몰딩 Lot를 분류하기 위함인 것 같습니다.

여러개의 커넥터 몰딩이 있을 수 있어서 Lot마다 표기가 다를 것 같습니다.






USB 커넥터 쪽 입니다.






USB 커넥터에 VIETNAM H811V라고 마킹이 되어 있습니다.



USB 커넥터 케이블에 CY라는 표기가 있습니다.



삼성 순정 USB C type 케이블은 1.2M 입니다.
삼성 순정 USB C type 케이블은 플랙시블 정도를 비교하면,
LG것에 비해서 딱딱한 편입니다.

케이블 편심 자체 재질 문제도 차이가 있겠습니다만, 특성이 그런 듯 합니다.

개인 취향 차이에 따라서 선택이 달라질 수 있을 것 같습니다. ^^



이제 삼성 순정 USB C type 케이블을 분해 해 보도록 하겠습니다.
LG 제품과 달리 1차 몰딩 소재가 플라스틱 몰딩 성격이라서, 이쁘게 분해가 어렵습니다.

플라스틱 몰딩을 깨서 분해를 해야 하다보니, 치과 기공사 작업을 하는 듯 합니다. ㅎㅎㅎ



커터 칼날을 몇번 잘라내면서 겨우 분해를 하면서,

몰딩부분을 거의 깨뜨리다시피 해야지 가능하네요.. ^^;;



내부 실드 캔으로 띄워진 상태가 보여집니다.

내부 실드 캔 구성은 LG 케이블과 유사합니다.



삼성 순정 USB C 커넥터 상태 입니다. 실드 캔 위에 S 마킹이 되어 있습니다.

앞부분에 플라스틱 몰딩이 한개 있어서 차폐역활을 하게 되는 듯 합니다.






삼성 순정 USB C type 케이블 외부 케이블을 벗긴 상태입니다.



삼성 순정 USB C type 쉴드캔을 열어 보였습니다.
LG 제품은 실드 캔 측면에 레이저 용접 접합을 해서 단단하게 고정시킨 반면에,

삼성 제품은 그냥 닫아 놓기만 한 상태라서 쉽게 열립니다. ^^;;



삼성 순정 USB C type 커넥터와 회로 PCB에

실드캔 접촉을 막기 위해서 노란색 투명 테이프이 테이핑 되어져 있습니다.



여기서 LG 순정 USB C type과 확연하게 차이가 있네요....  ^^

LG 순정 USB C type 케이블은 내부 몰딩이 한번 더 되어져 있습니다.



삼성 순정 USB C type 내부 회로 PCB와 케이블 결선 상태 사진입니다.



삼성 순정 USB C type 내부 회로 PCB에 Rp 저항이 뒤에 보여지네요.. ^^

내부 회로 PCB : 파란색PCB / CFP1950H V1.0 입니다



삼성 순정 USB C type 내부 회로 PCB외 케이블 연결 상태입니다.

메탈편조 쉴드 상태는 편조로 짠 상태가 아니라 꼬아 놓은 형태로 제조 되었네요..



하기 사진은 LG 순정 USB C 케이블의 메탈편조 쉴드 상태입니다만,

잘 편조가 되어져 있는 상태로 만들어져 있었습니다.



일단 삼성 순정 USB C type 케이블의 메탈편조 쉴드 분리 해 보았습니다.



삼성 순정 USB C type의 알루니늄 은박 쉴드를 분리하였습니다.



노란색 테이프도 제거 하였습니다.
삼성 순정 USB C type 내부 회로 PCB와 케이블 솔더링 위에 실리콘으로 후처리를 했네요.



삼성 순정 USB C type 플라스틱 섬유를 분리하였습니다.
이는 USB 3 데이터 라인쪽의 노이즈를 막기 위함이라고 합니다.



삼성 순정 USB C type 케이블 결선입니다만,
Data 케이블을 다른 케이블쪽에 묶어서 제조를 했네요... 수작업인 듯 ^^



삼성 순정 USB C type 케이블 입니다. (중요사항)

삼성 노트7 순정 USB C type 케이블
- USB 케이블 3개
- USB3 Data 케이블 3개



하기 LG G5순정 케이블과 비교하면,
USB 케이블과 Data 케이블의 숫자가 서로 다릅니다.
이 부분의 분석은 좀 더 확인 해 봐야지 알 수 있을 것 같습니다.

LG G5 순정 USB C type 케이블
- USB 케이블 4개
- USB3 Data 케이블 4개









삼성 순정 USB C type PCB에 실리콘을 벗겨 보았습니다.
케이블쪽 솔더링 상태는 양호 합니다만,
USB C type 케넥터쪽 솔더링이 좀... ^^;;



LG G5 순정 USB C type 케이블  VS 삼성 순정 USB C type 케이블 비교 1



LG G5 순정 USB C type 케이블  VS 삼성 순정 USB C type 케이블 비교 2



[참조] 아트뮤  USB C type 케이블  VS 삼성 순정 USB C type 케이블 비교



원본 출처 : [USB C Type] 삼성 갤럭시노트 7 순정 USB C 케이블 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)

http://cafe.naver.com/mk802/18456




[USB C 타입] LG G5 순정 악세서리 분석 test 1
http://cafe.naver.com/mk802/18214


[USB C
타입] LG G5 번들 USB C
타입 케이블 분석 test 1 (외관)

http://cafe.naver.com/mk802/18284


[USB C 타입] LG G5 번들 USB C
타입 케이블 분석 test 2 (내부 케이블)

http://cafe.naver.com/mk802/18335


[USB C
타입] LG G5 번들 USB C
타입 케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크

http://cafe.naver.com/mk802/18436



[USB C 타입Samsung Galaxy Note 7 순정 USB C 케이블 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)

http://cafe.naver.com/mk802/18456


[USB C 타입아트뮤(ARTMU) USB C 타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217




Naver 쇼핑몰

USB C 타입 고속충전케이블 / LG G5, G6, V20, V30 / 갤럭시 S7 노트, S8







자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802





+ Recent posts
