[차이팟Pro] 분해 보고서 :

Cottage AirPods Pro Advanced Edition 고급버젼 (Qualcomm Bluetooth 칩)



지난번에는 오디오 네트워크가 시험판 버전의 AirPods Pro를 분해하는 것을 좋아했습니다. 이번에는 오디오 네트워크가 마음에 들었고 Qualcomm Bluetooth 칩이 장착 된 AirPods Pro의 고급 버전을 얻었습니다 .Qualcomm 칩이 장착되어 있습니까? 첫 번째 버전과 비교하여 솜씨가 향상됩니까? 질문과 함께 오디오 네트워크를 분해하여 살펴 보는 것이 좋습니다.



첫째, 별장 AirPods Pro 고급 버전의 외관

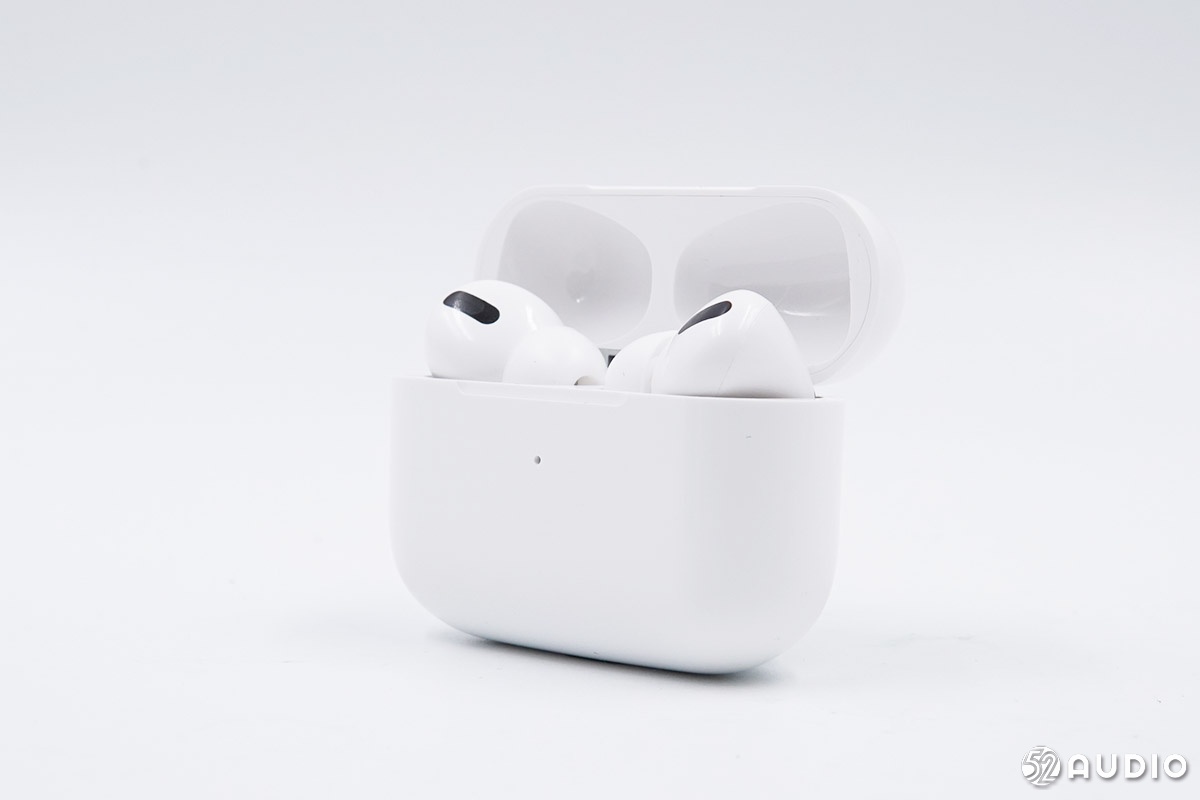

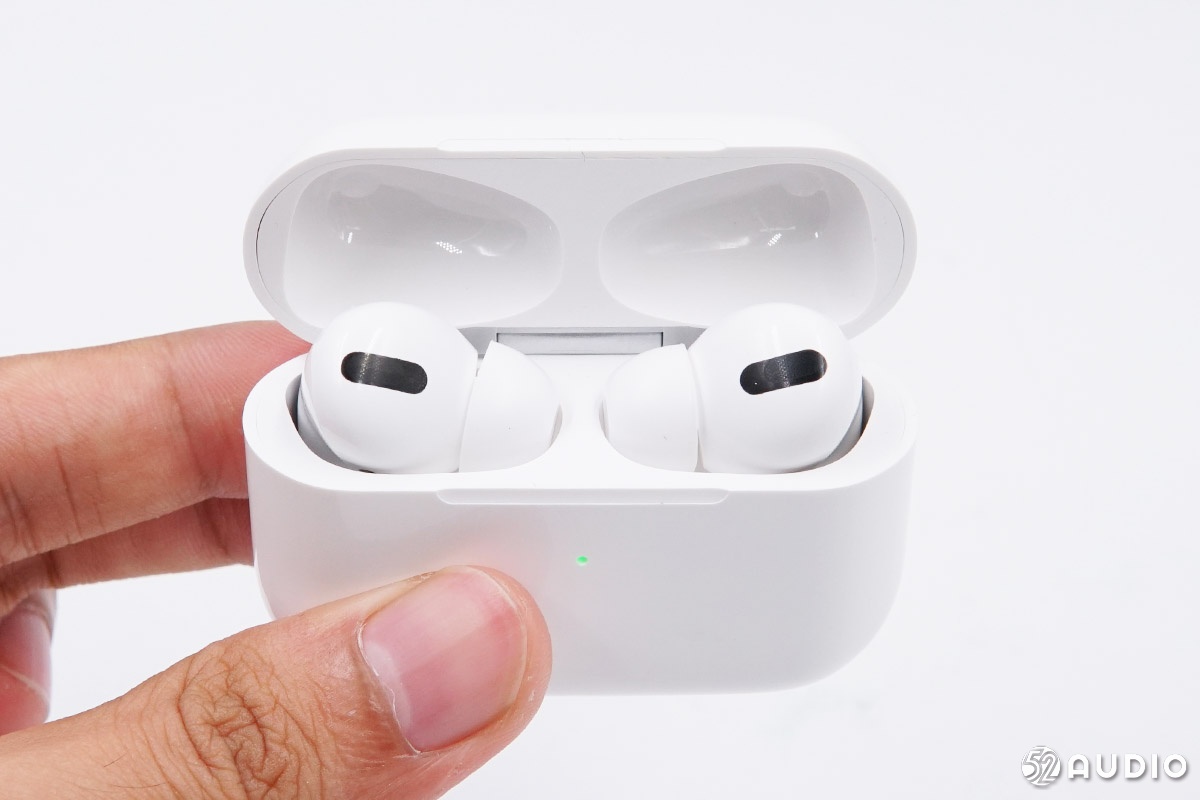

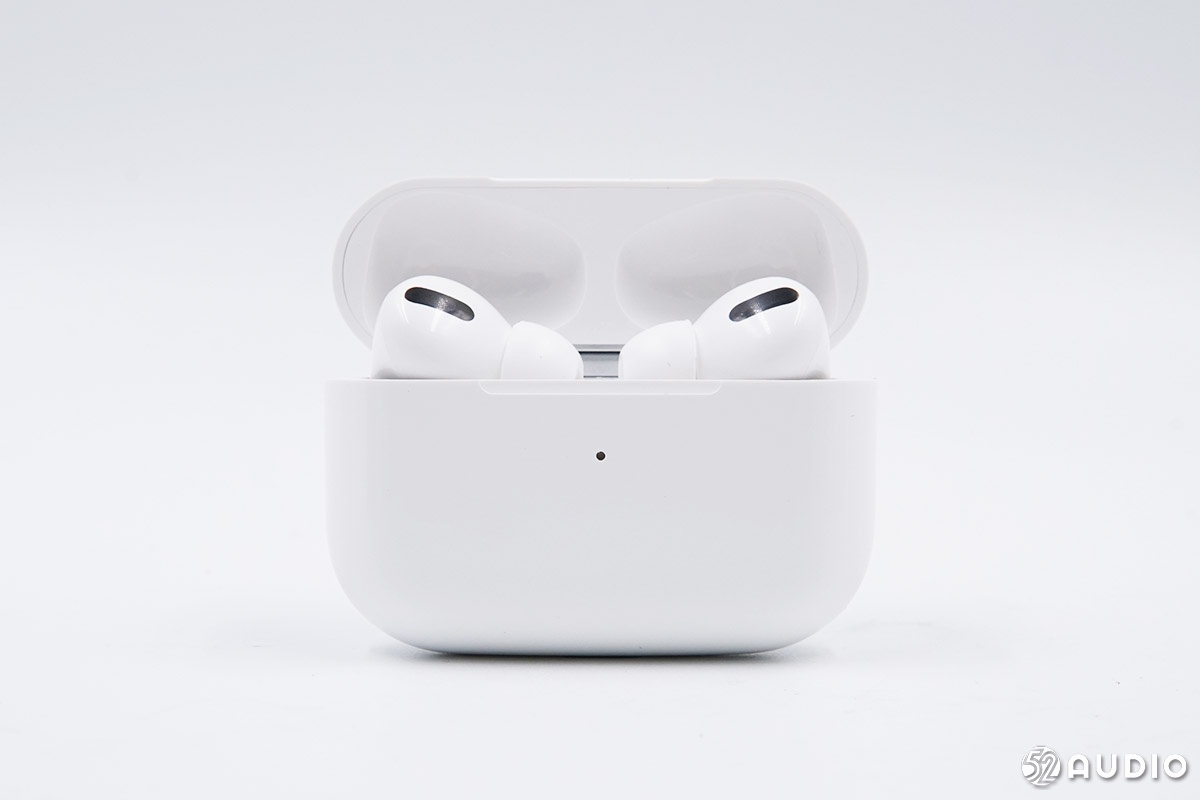

충전 상자의 전면이 열립니다.





덮개를 열 각도를 변경하십시오.

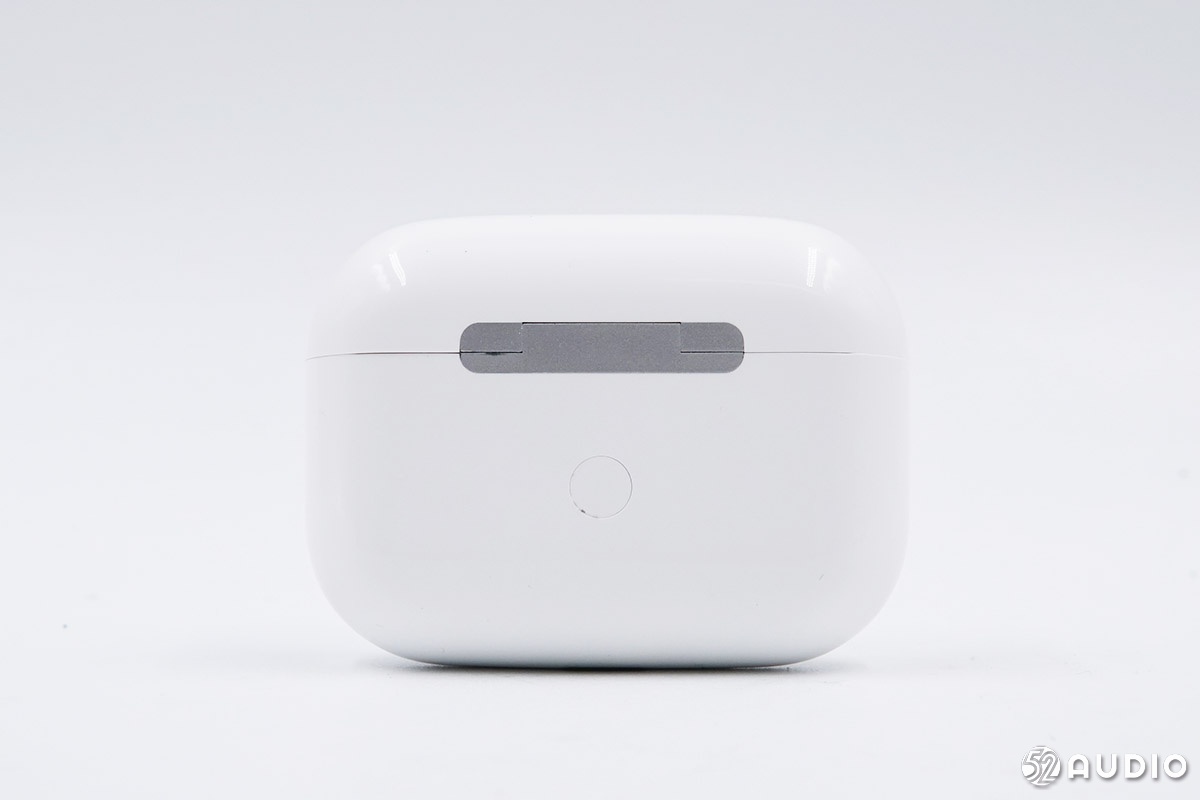

충전 상자 뒷면, 힌지 및 버튼의 클로즈업을 명확하게 볼 수 있습니다.





충전 상자 하단의 낙뢰 충전 포트가 가까이 있고 인터페이스가 충분하지 않습니다.





이 사진은 매우 좋으며 감사를위한 것입니다.





이 검은 부분에는 전혀 개구부가 없으며 장식을 모방하기만합니다.

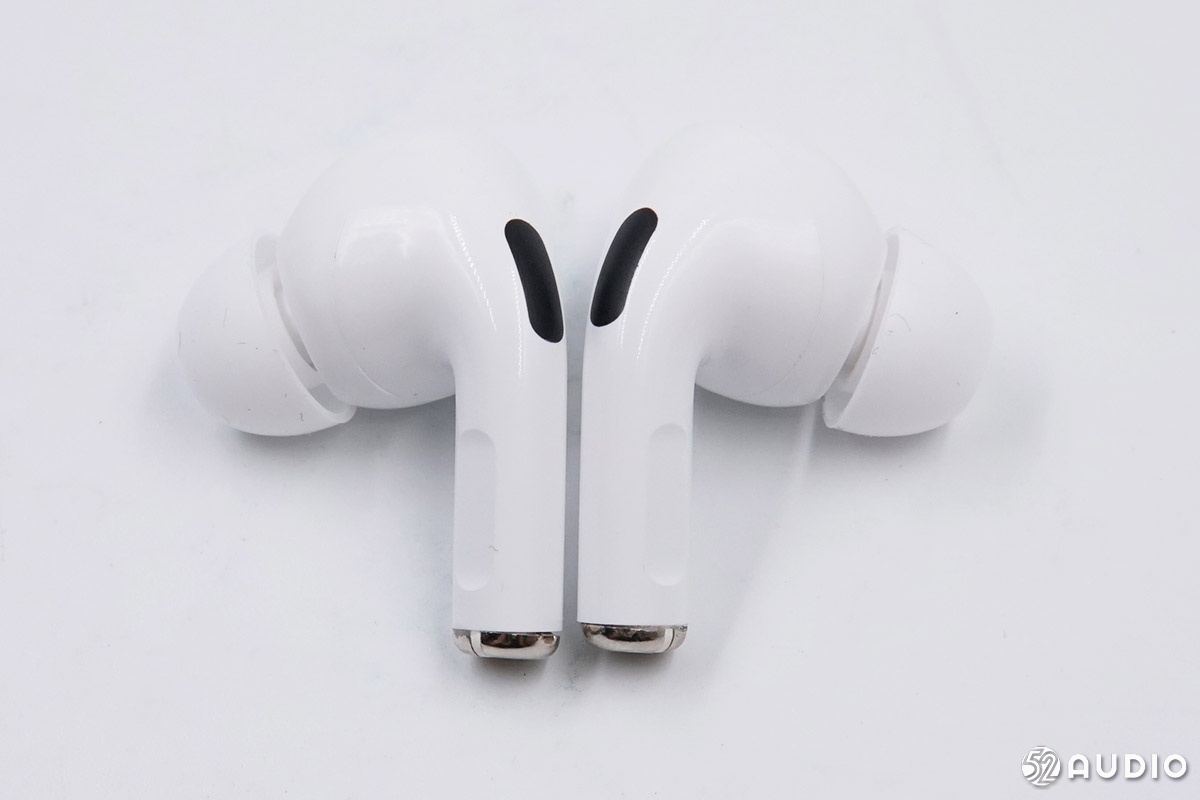

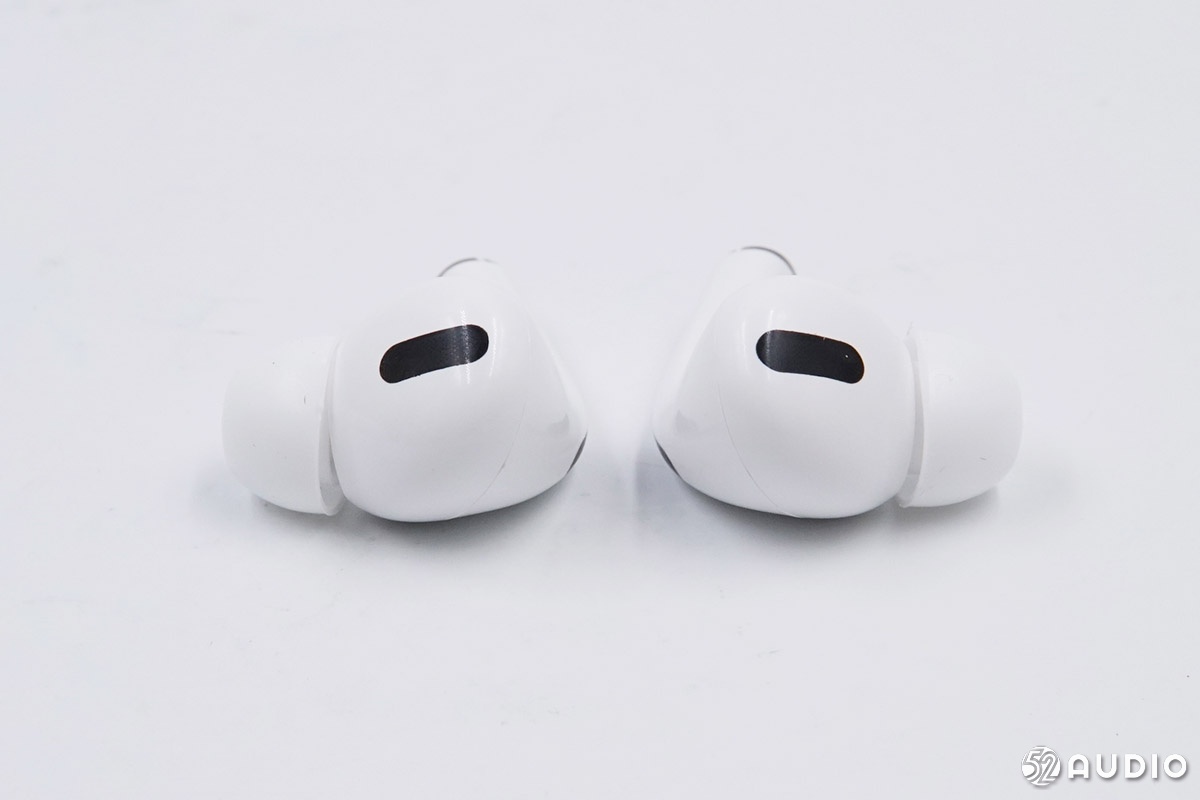

헤드폰의 앞면과 뒷면이 가까이 있습니다.





헤드폰 뒷면의 클로즈업입니다.





좌우 헤드폰 클로즈업.

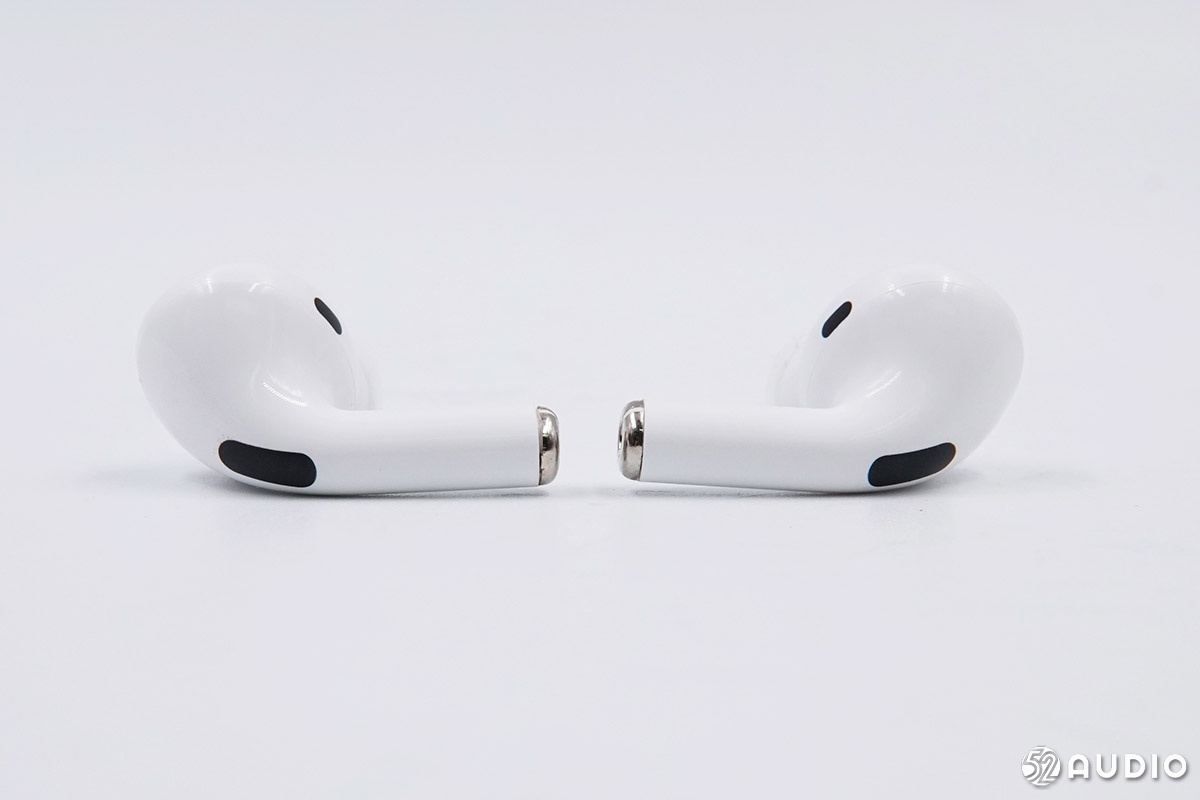

좌우 이어폰 핸들 클로즈업.

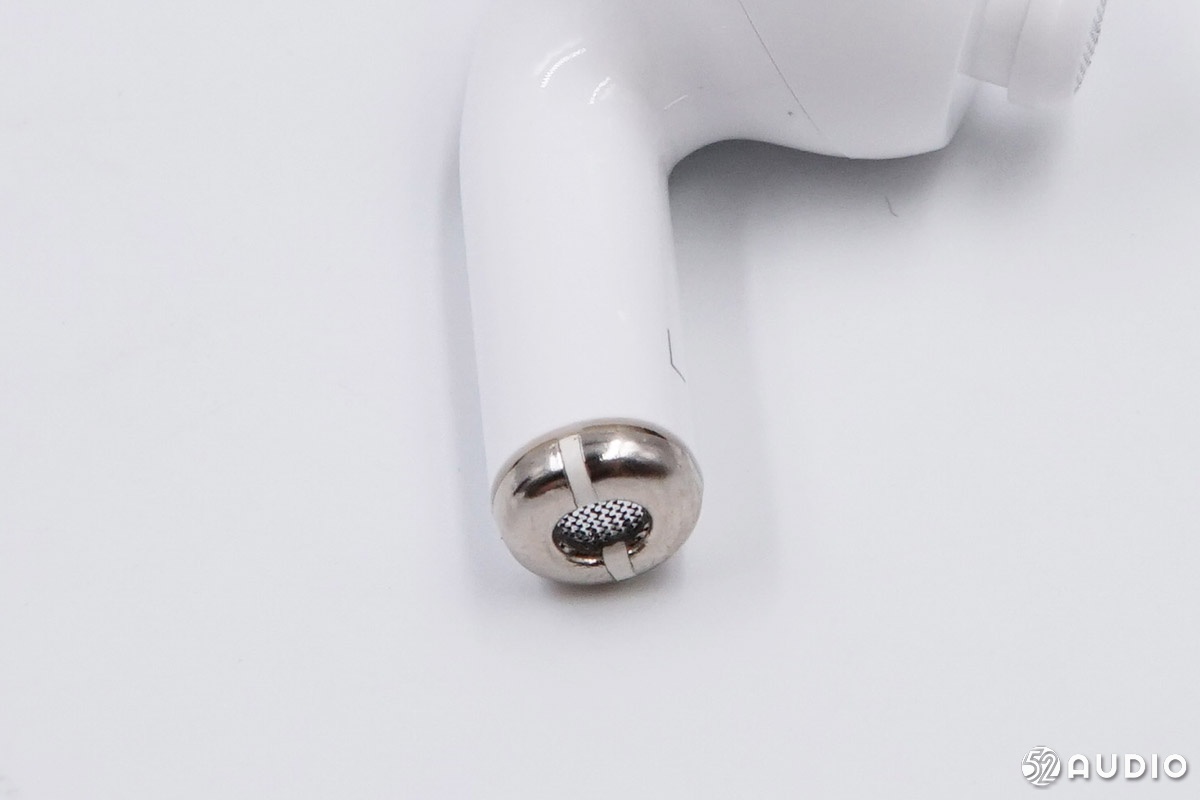

헤드셋 충전 접점 클로즈업의 하단 인이 코티지 AirPods Pro는 이전 2 세대 AirPods 충전 접점 디자인을 따르며 AirPods Pro의 최신 충전 접점 디자인, 강력한 AirPods 및 AirPods Pro 혼합 스타일 스타일 레이드를 사용하지 않습니다.

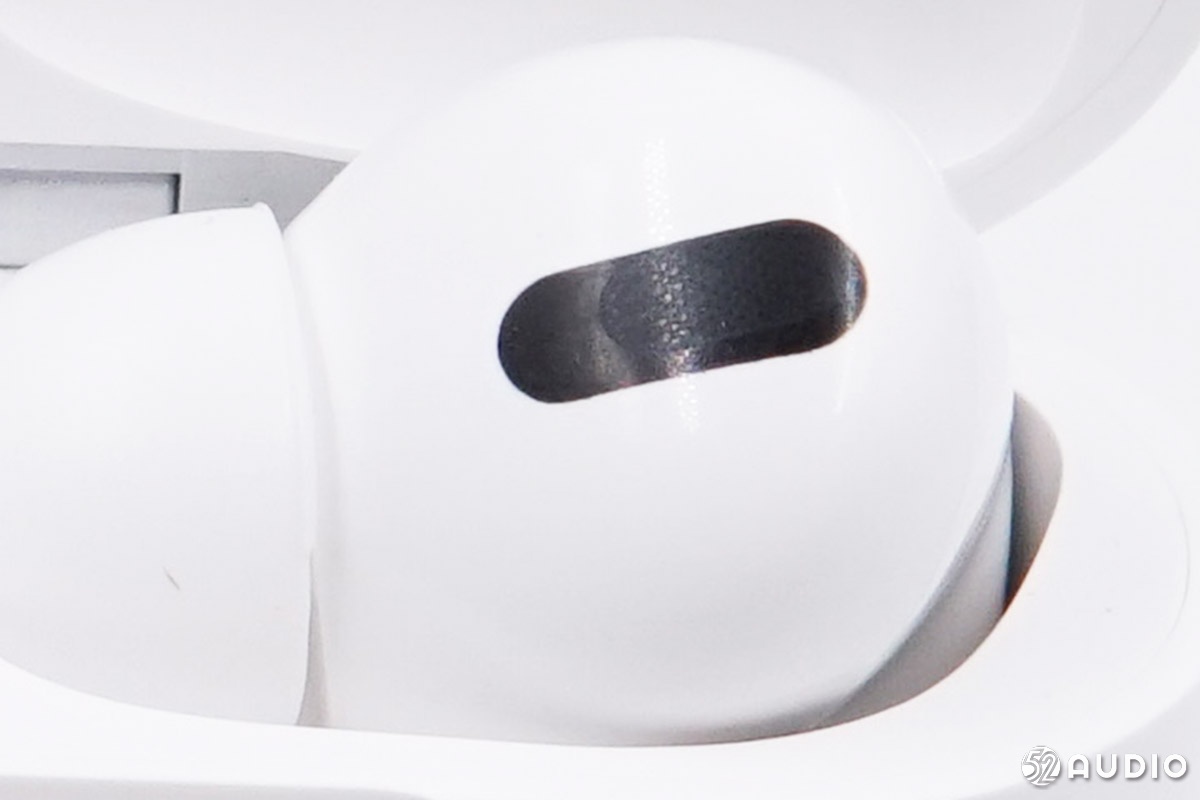

불행히도 이것은 장식적인 공간이기도합니다.

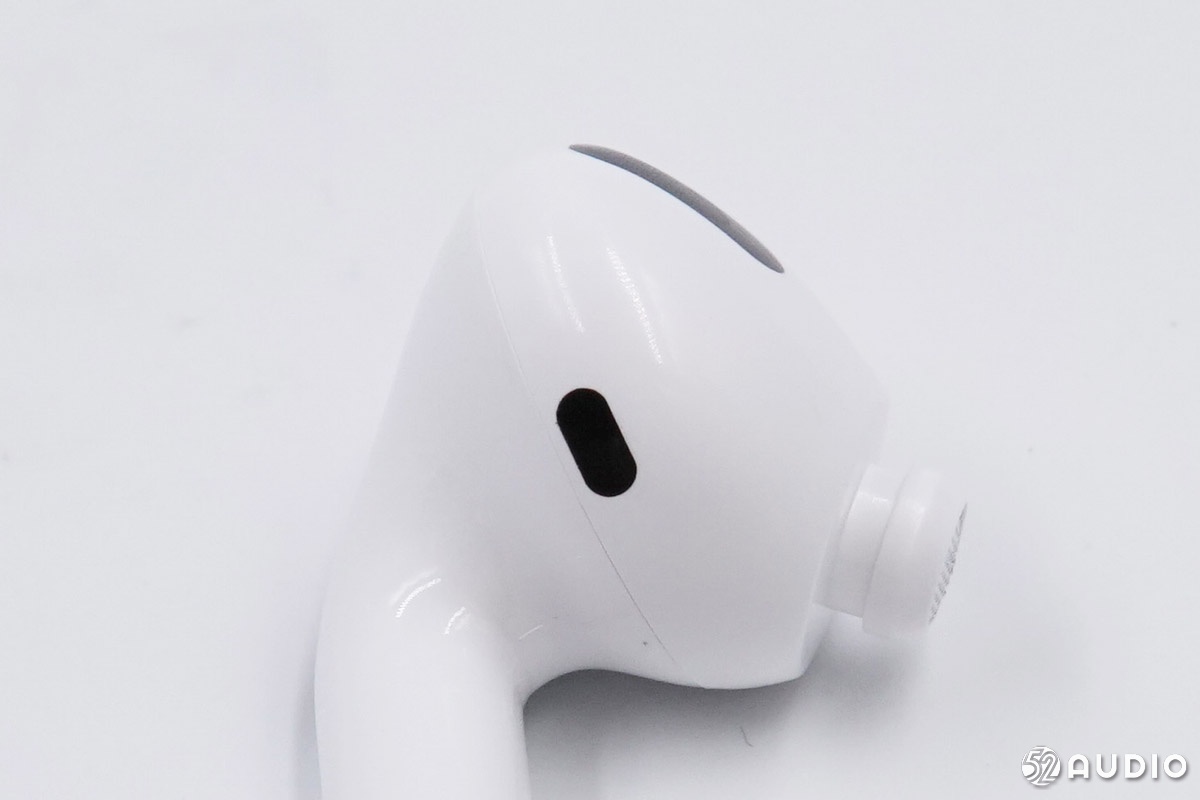

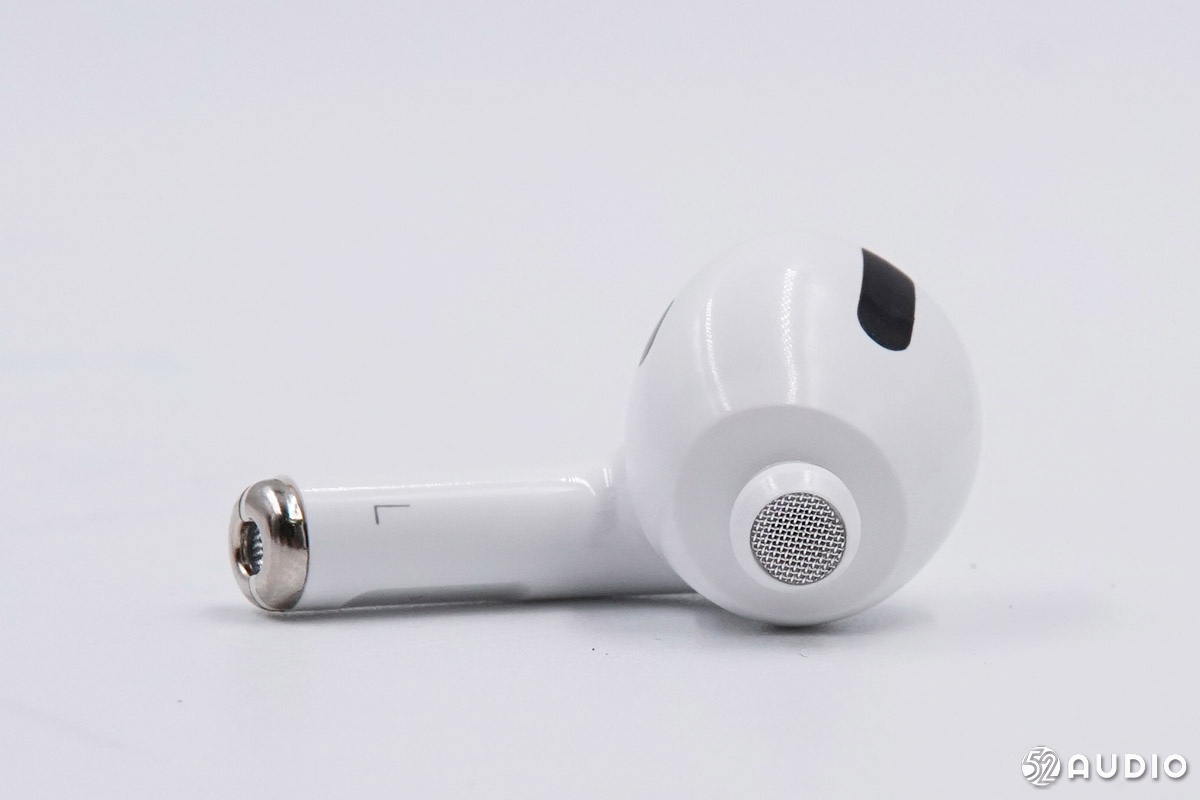

사운드 홀은 일반적인 인 이어 이어폰의 사운드 홀이며 National AirPods Pro의 사운드 홀은 타원형이며 크기가 크며, 본체 주변에 실리콘 귀마개를 고정하기위한 홈이 있습니다.





둘째, 별장 AirPods Pro 고급 버전 해체

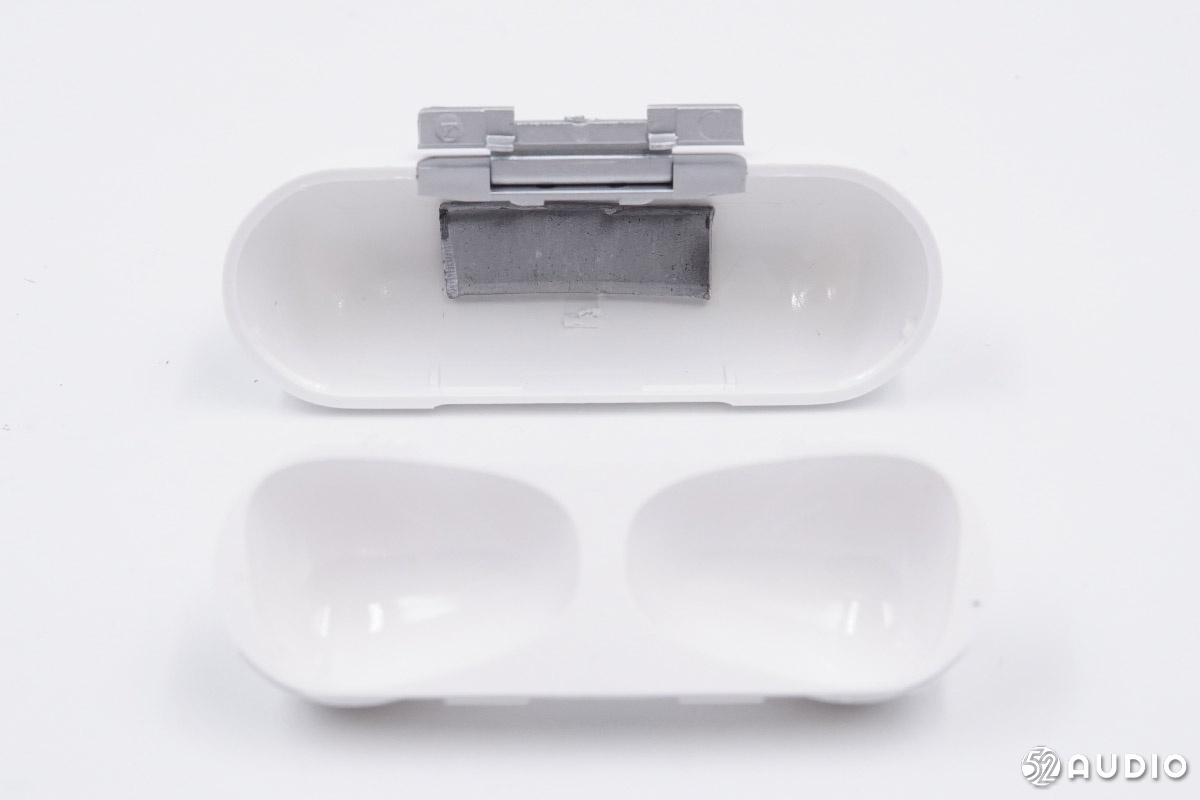

솜씨와 건축의 문제로 인해 간단한 흔들림으로 충전 케이스를 쉽게 분리 할 수 ​​있습니다.





충전 박스를 닫기위한 근접 자석 클로즈업.





웨이트 바디 블록은 상단 덮개 이중 쉘 사이에 숨겨져 있습니다.

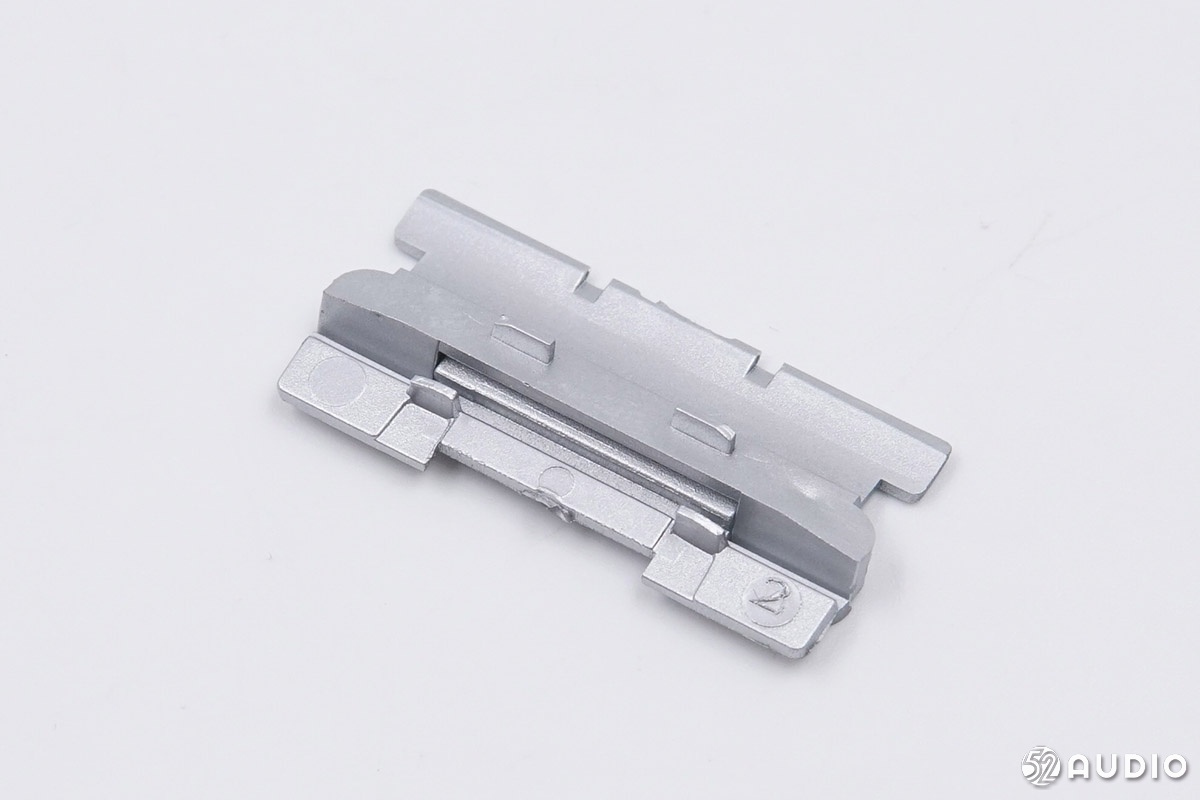

충전 상자 힌지의 클로즈업으로,이 힌지는 금속 힌지가 아니라 "플라스틱 중금속"으로 설명 될 수있는 플라스틱 힌지이다.

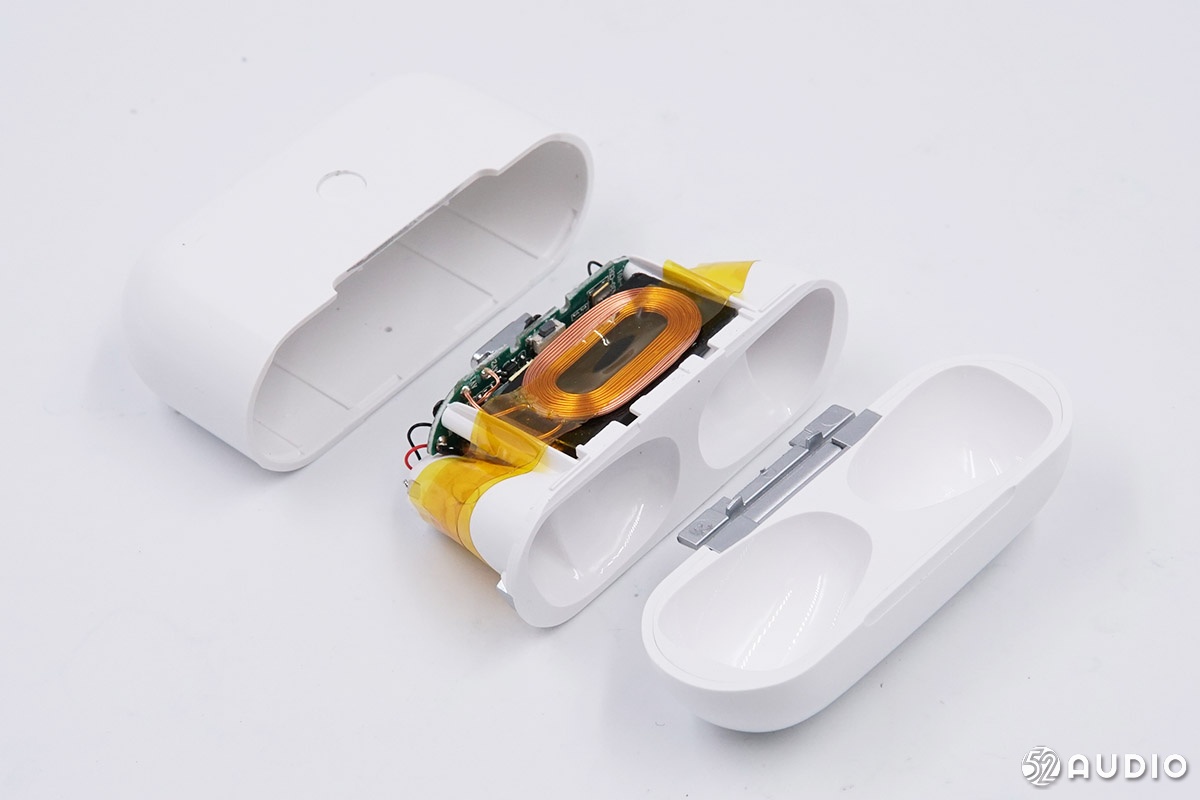

충전 박스의 내부 구성 요소는 저장실이 위치한 중간 프레임 구조에 있습니다.

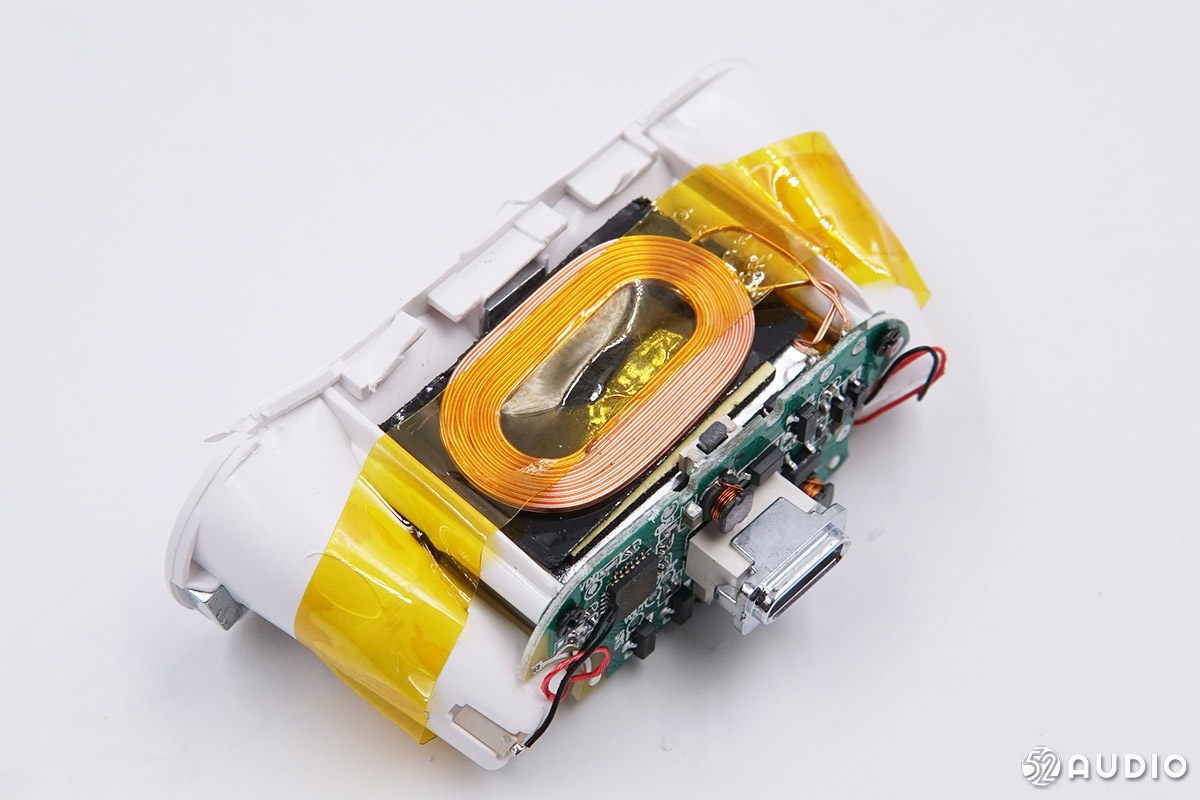

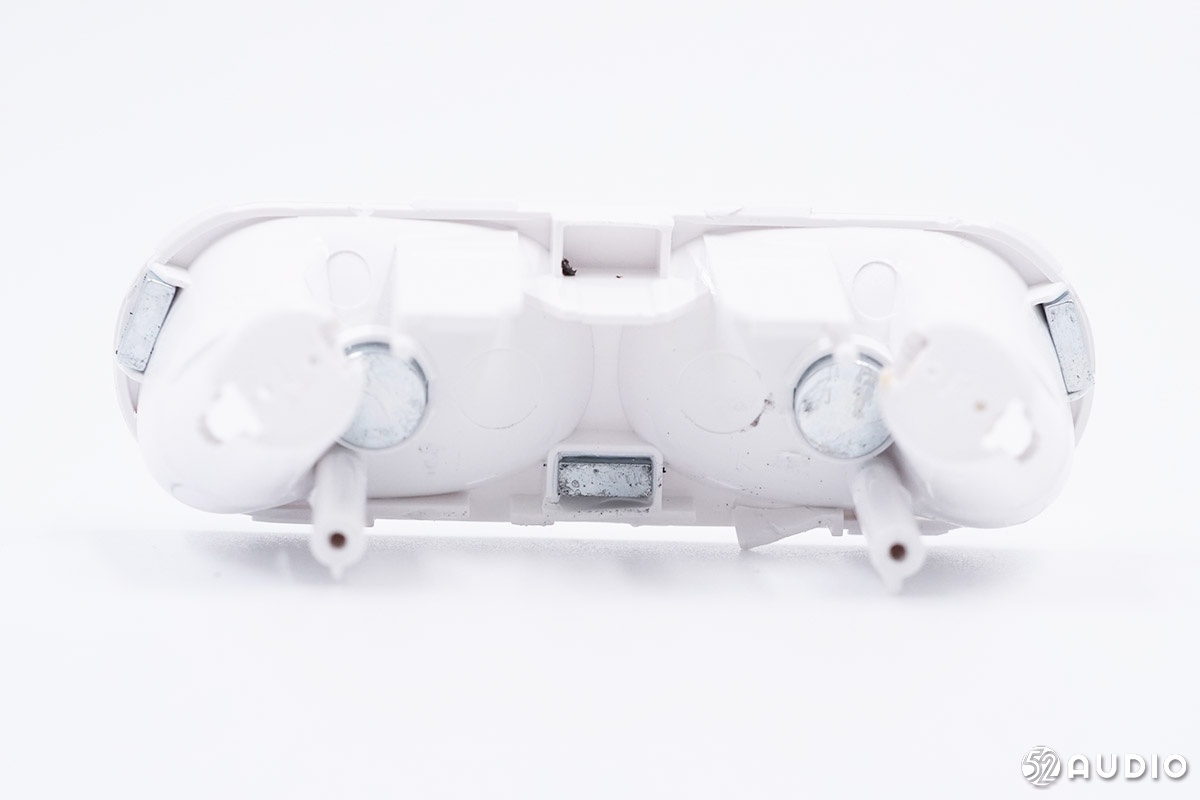

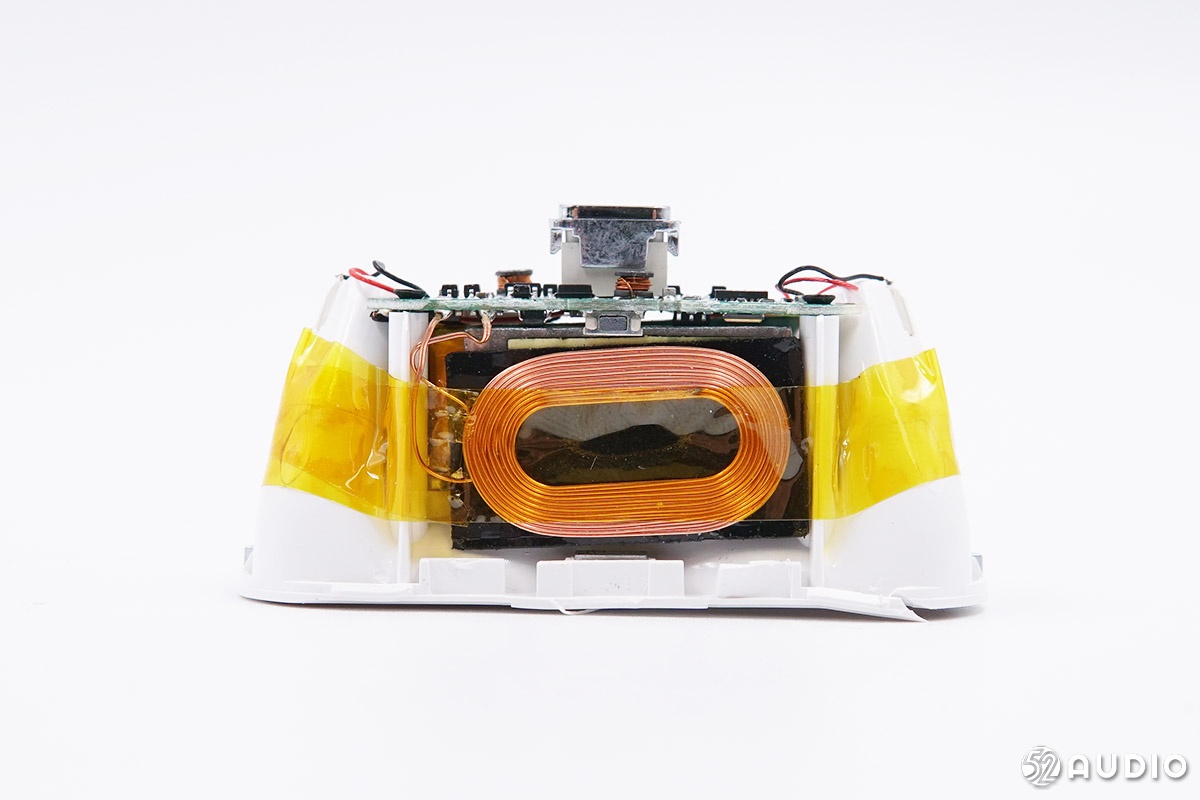

미들 프레임 구조의 전면은 근접하며 무선 충전 코일은이면에 있습니다.





중간 프레임 구조의 뒷면의 근접.

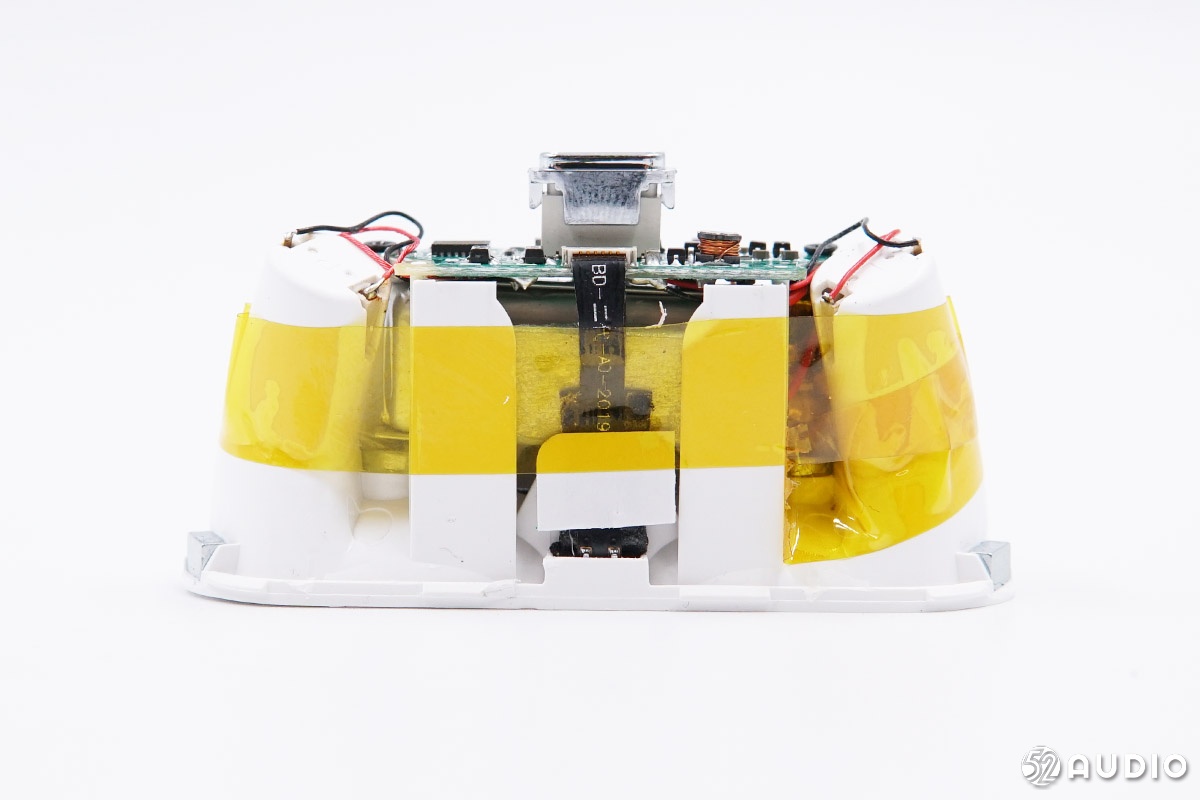

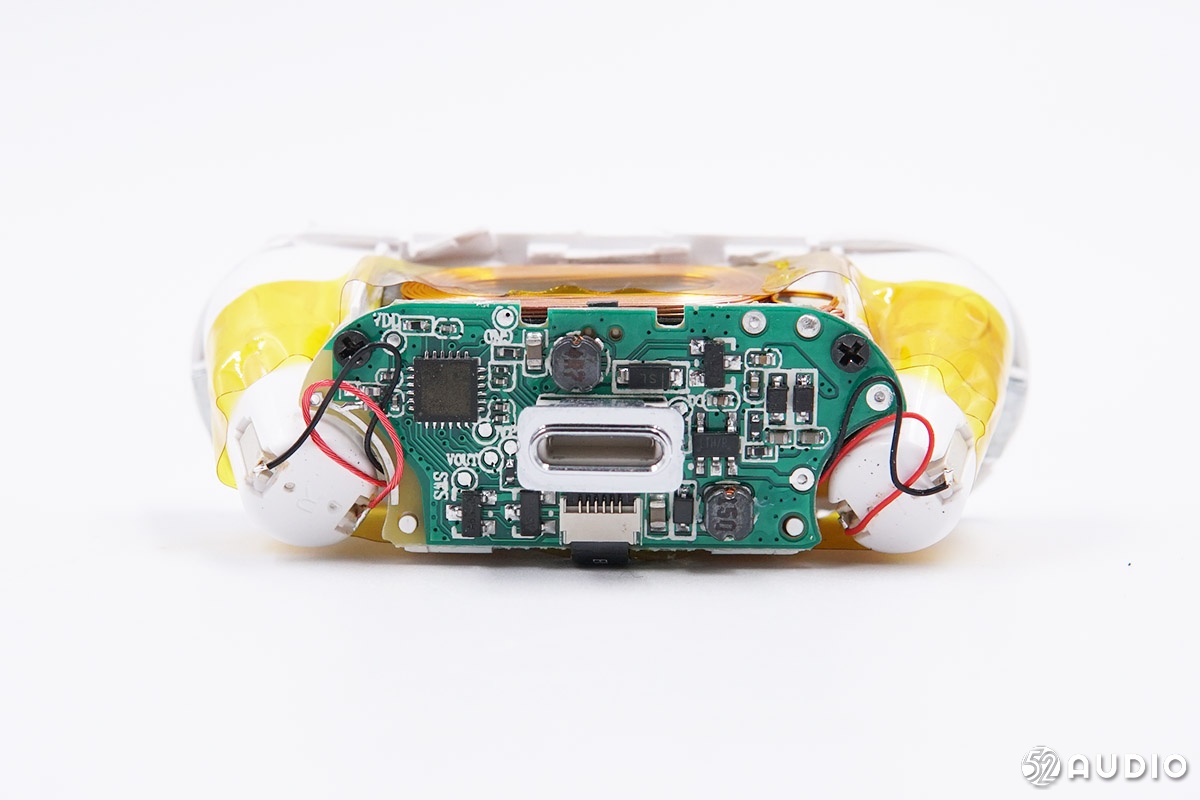

중간 프레임의 하단은 근접하고 메인 보드는이쪽에 있으며 번개 인터페이스는 금속으로 칠해진 플라스틱 구조 부품으로 강화되었습니다.





LED 충전 표시기 클로즈업.

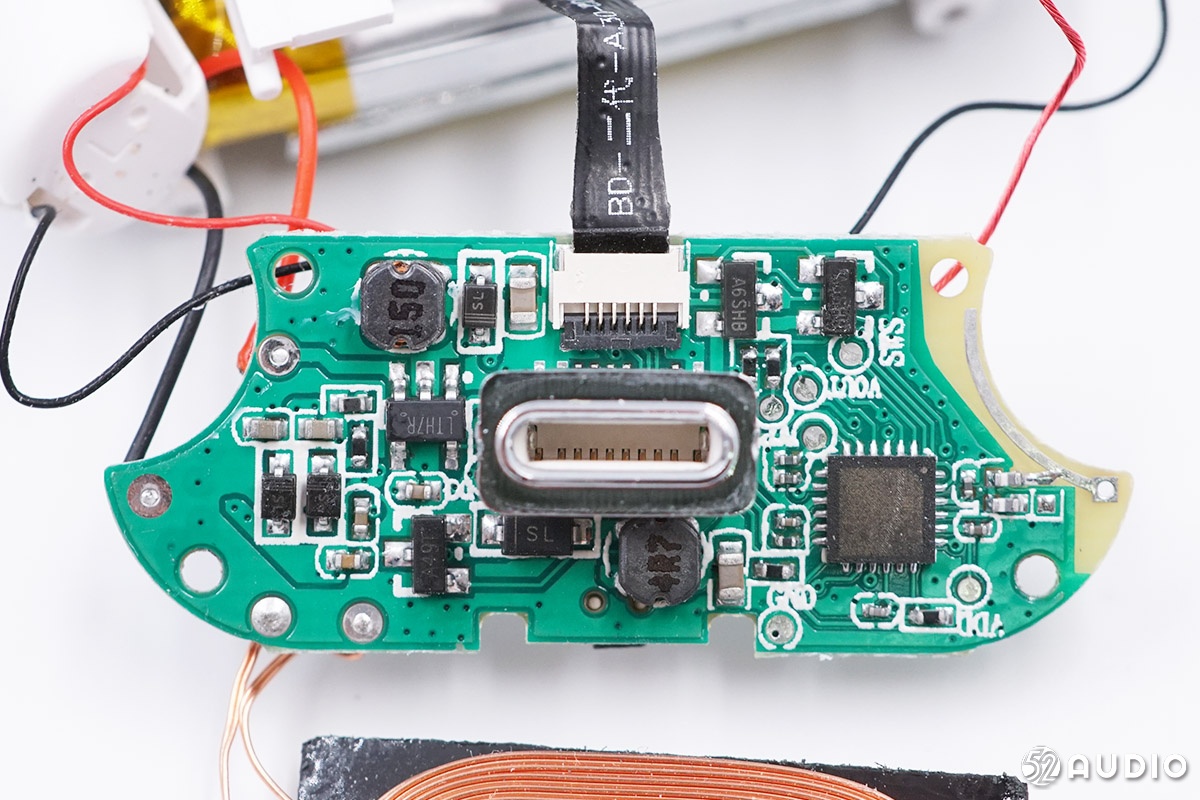

충전 상자 메인 보드의 앞면.

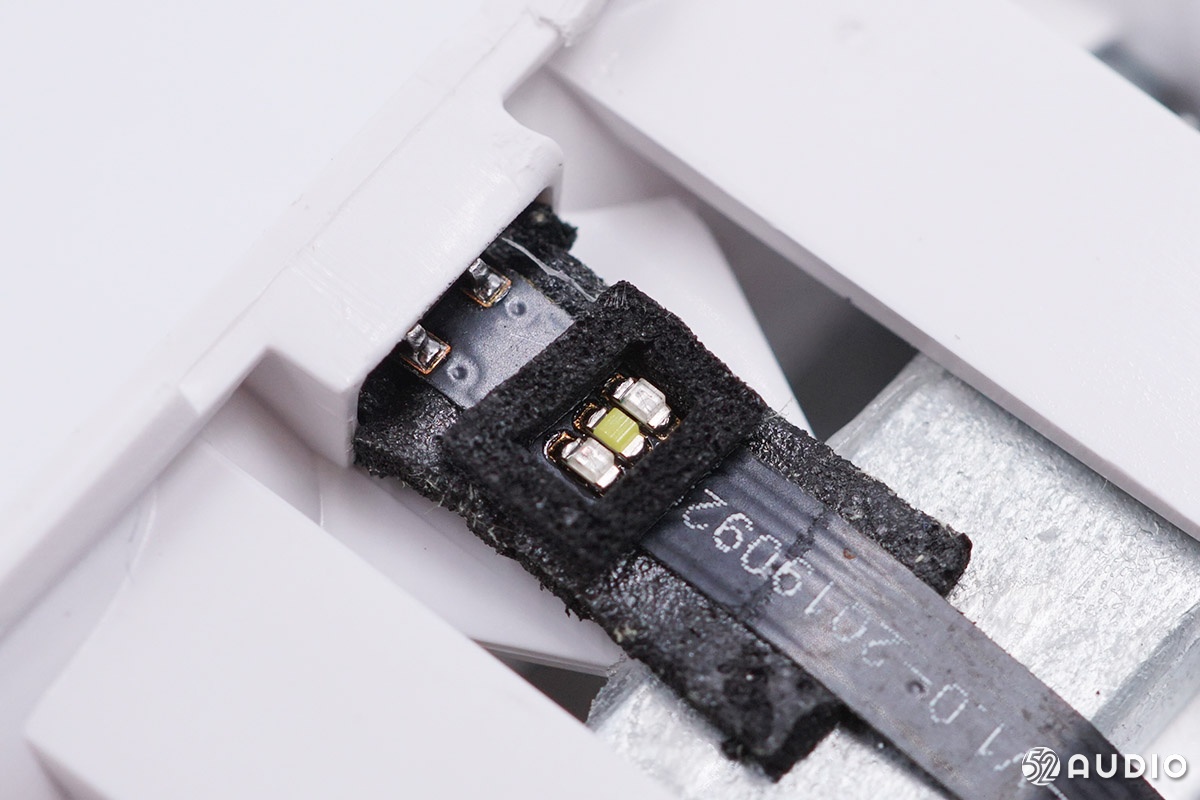

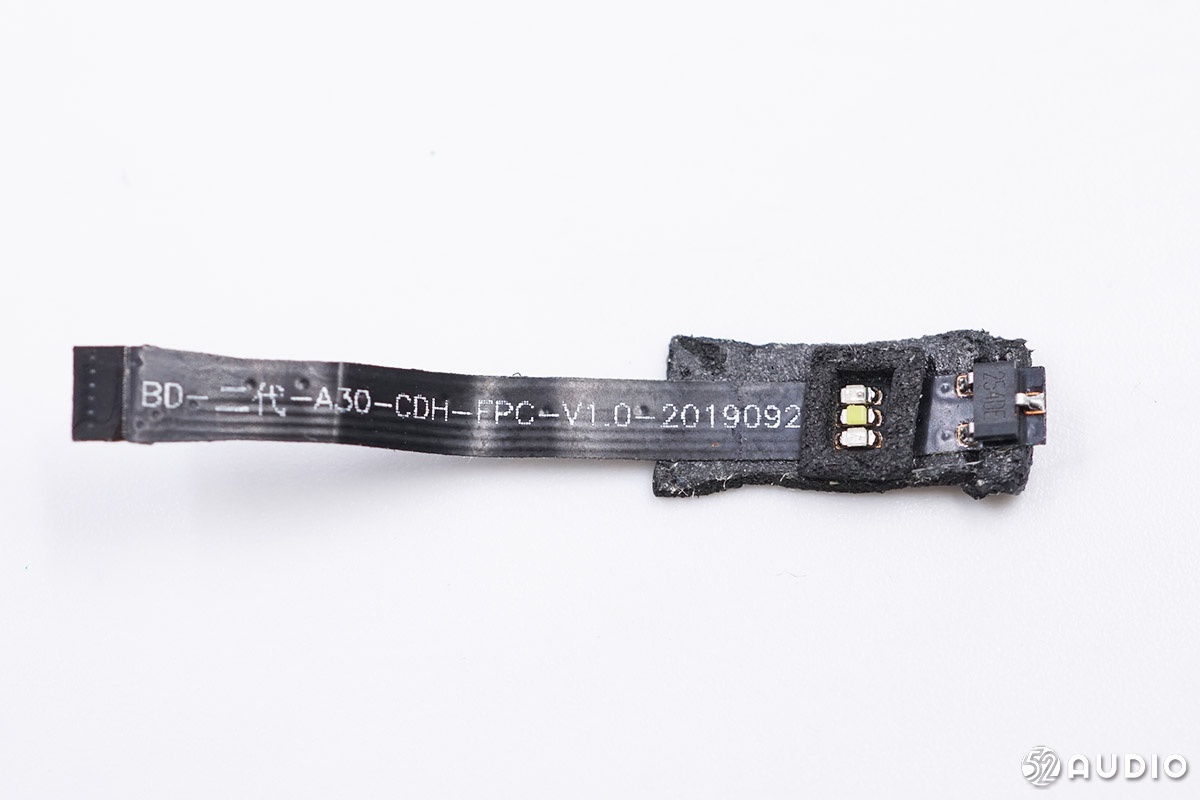

LED 충전 표시기 FPC 클로즈업.

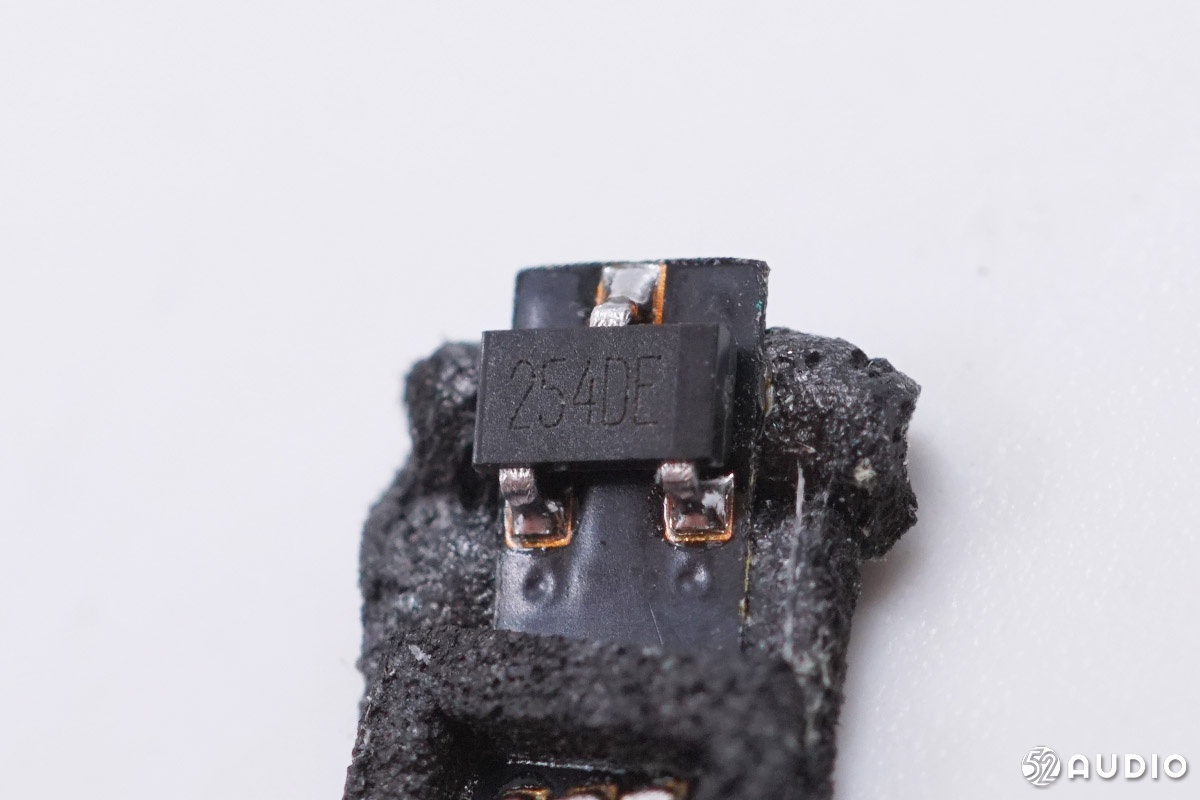

실크 스크린 254DE 충전 박스의 개폐 상태를 감지하기위한 홀 소자.





헤드폰 충전 파편 클로즈업.

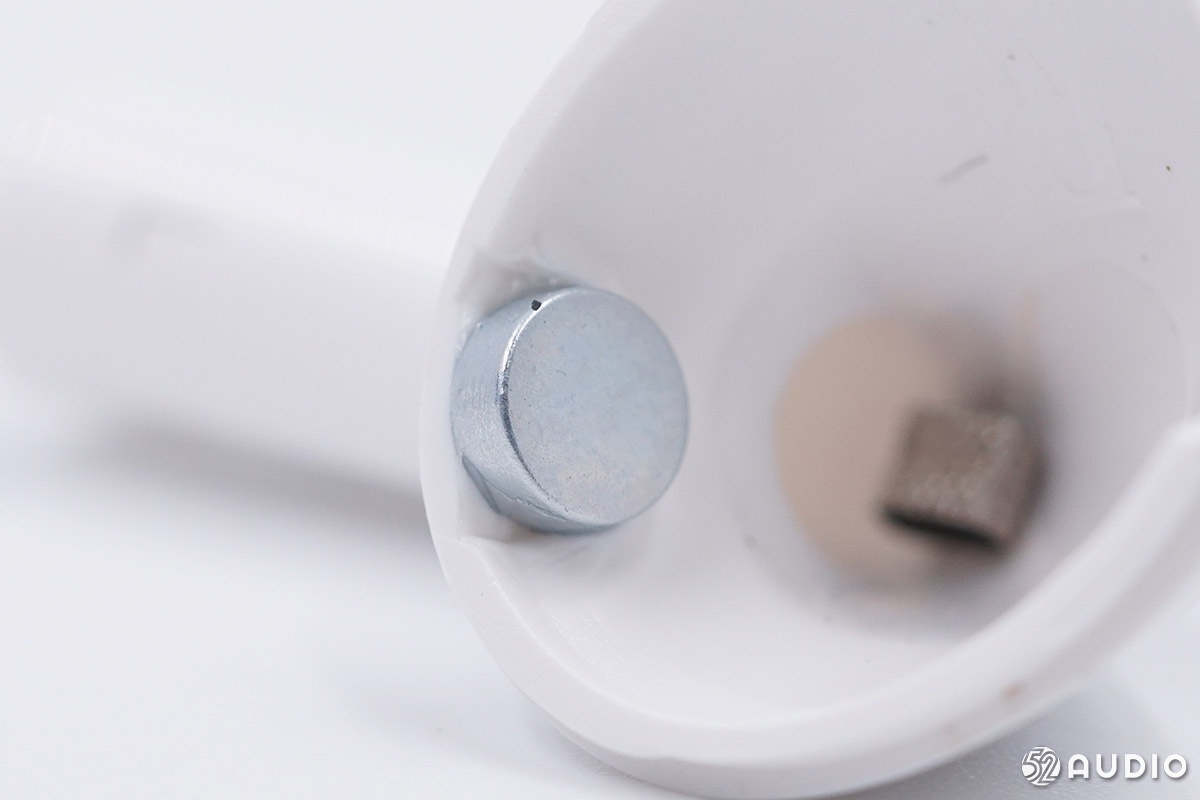

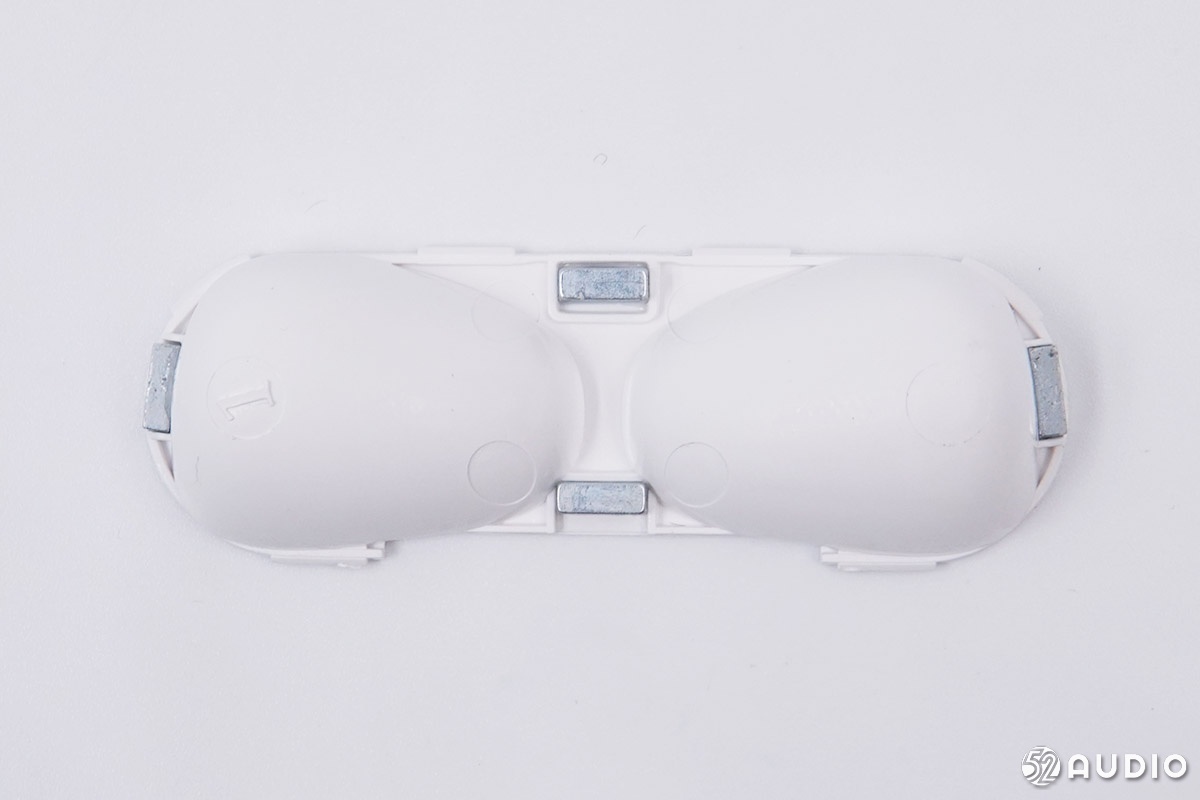

내부 이어폰 포지셔닝 자석 및 충전 상자 닫는 자석 클로즈업.

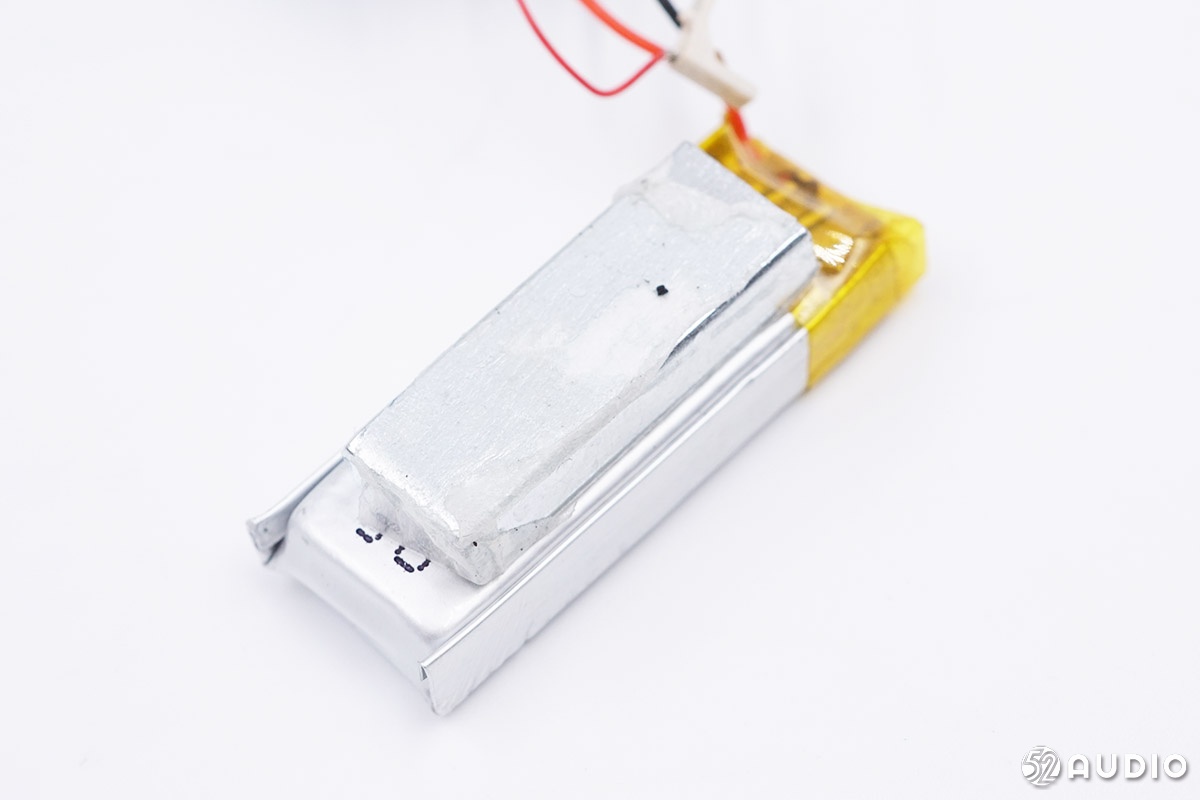

리튬 폴리머 배터리 표면에는 무게 바디 블록이 있으므로 배터리 주위에 철 블록을 놓으면 매우 위험하며 배터리가 떨어지거나 충돌하여 누전 될 수 있습니다. 한마디로 이 디자인을 참조하면이 제품을 구입하지 않는 것이 좋습니다.

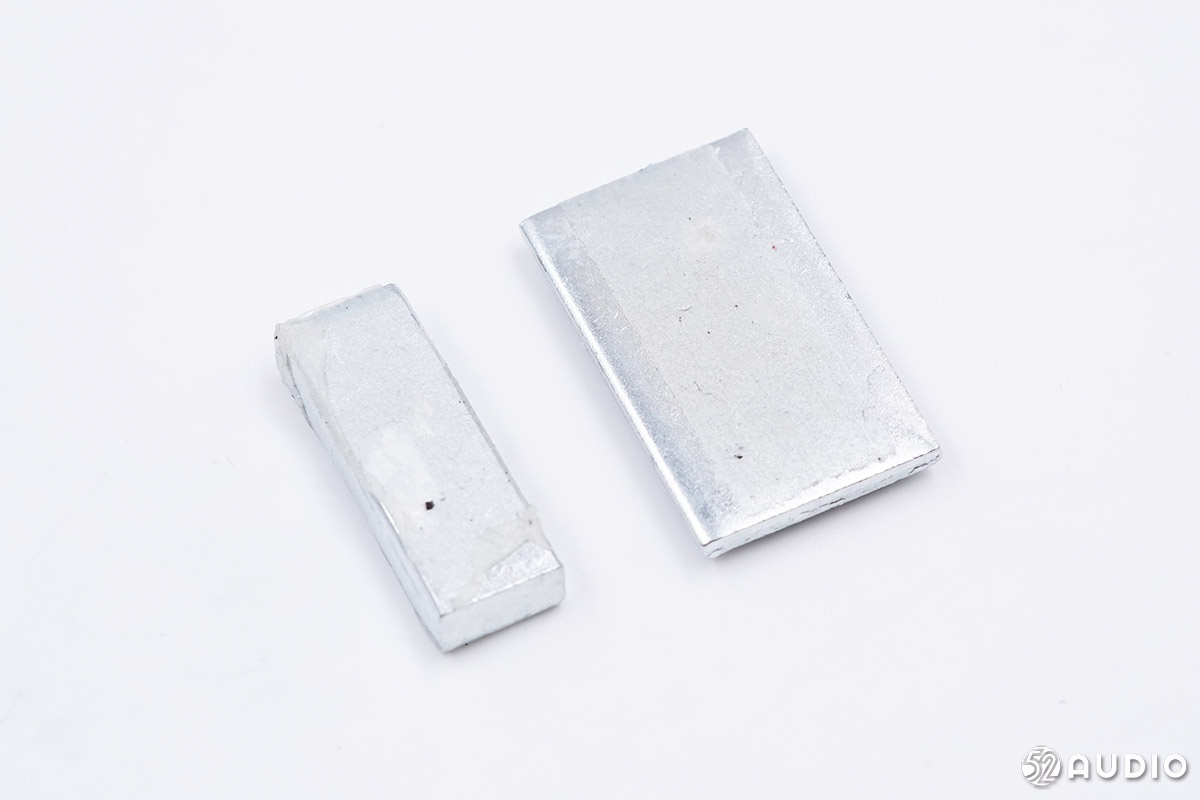

크기가 다른 두 개의 내부 중량 철 블록의 근접.

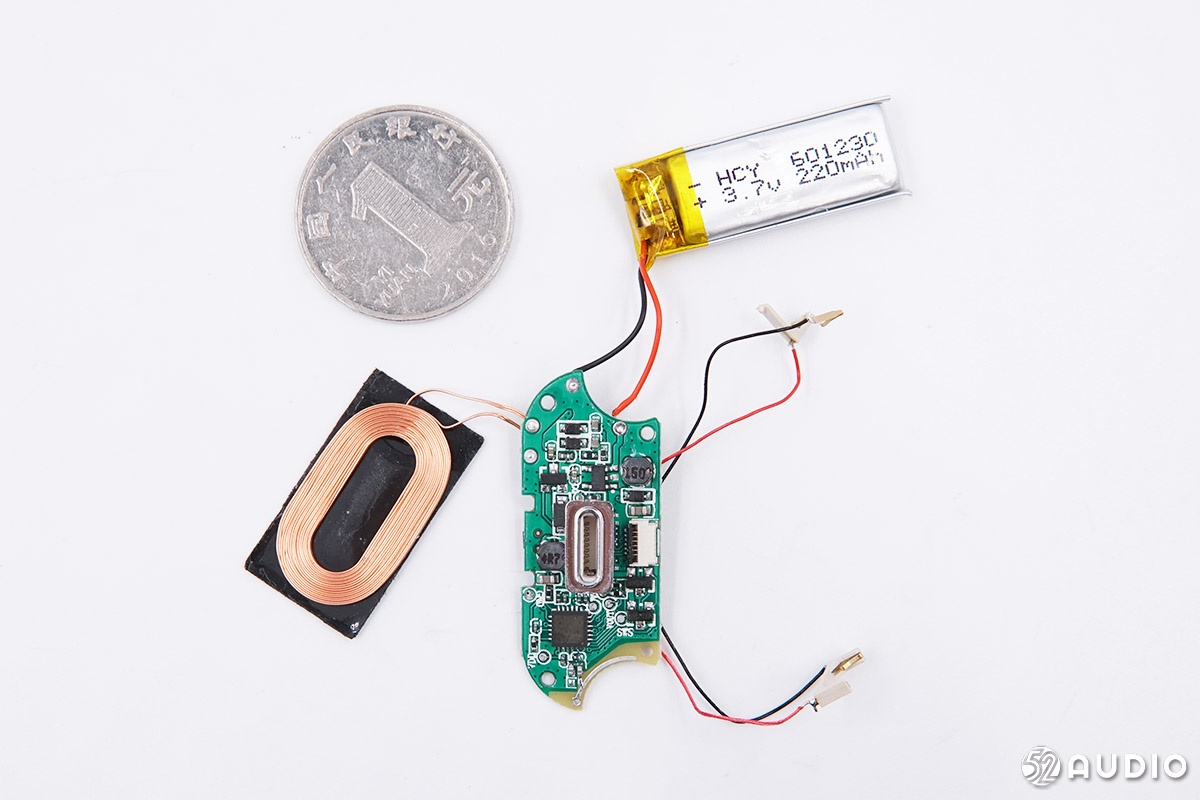

무선 충전 코일, 마더 보드, 배터리 및 1 달러 동전 비교.

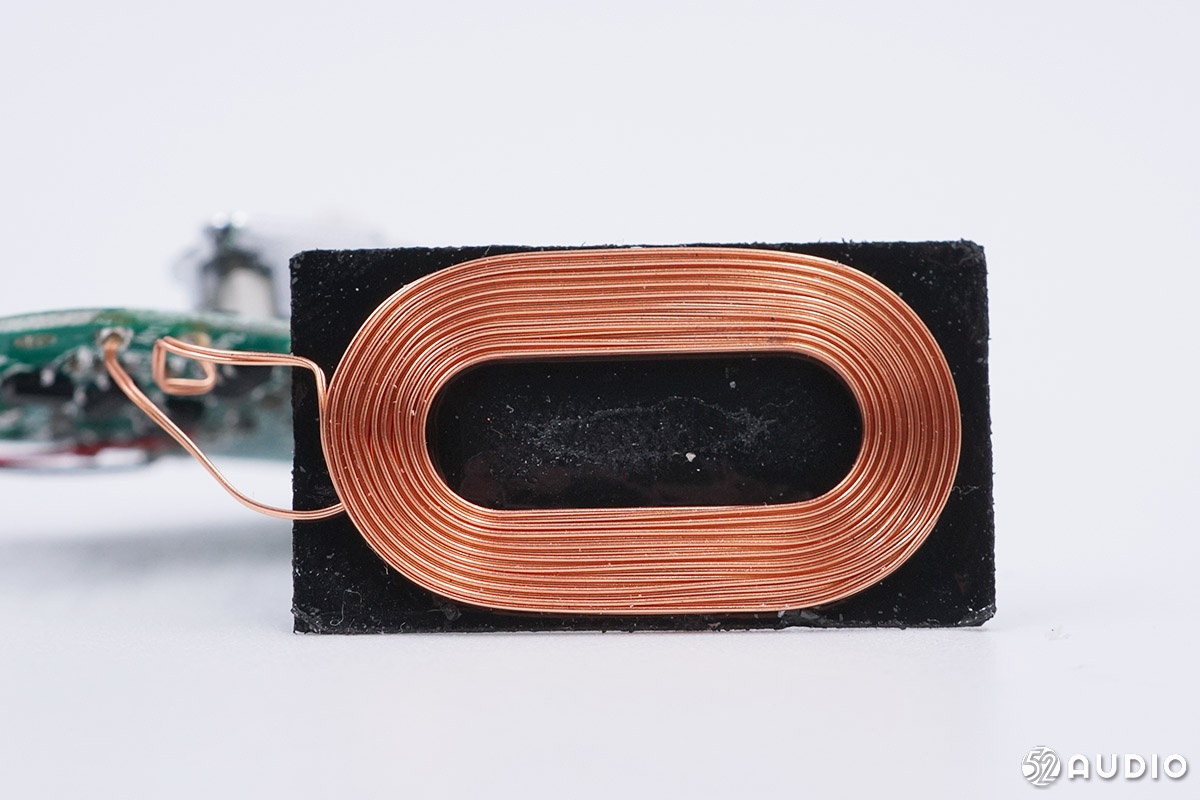

무선 충전 코일 클로즈업.





HCY 601230 리튬 폴리머 배터리, 3.7V, 220mAh.

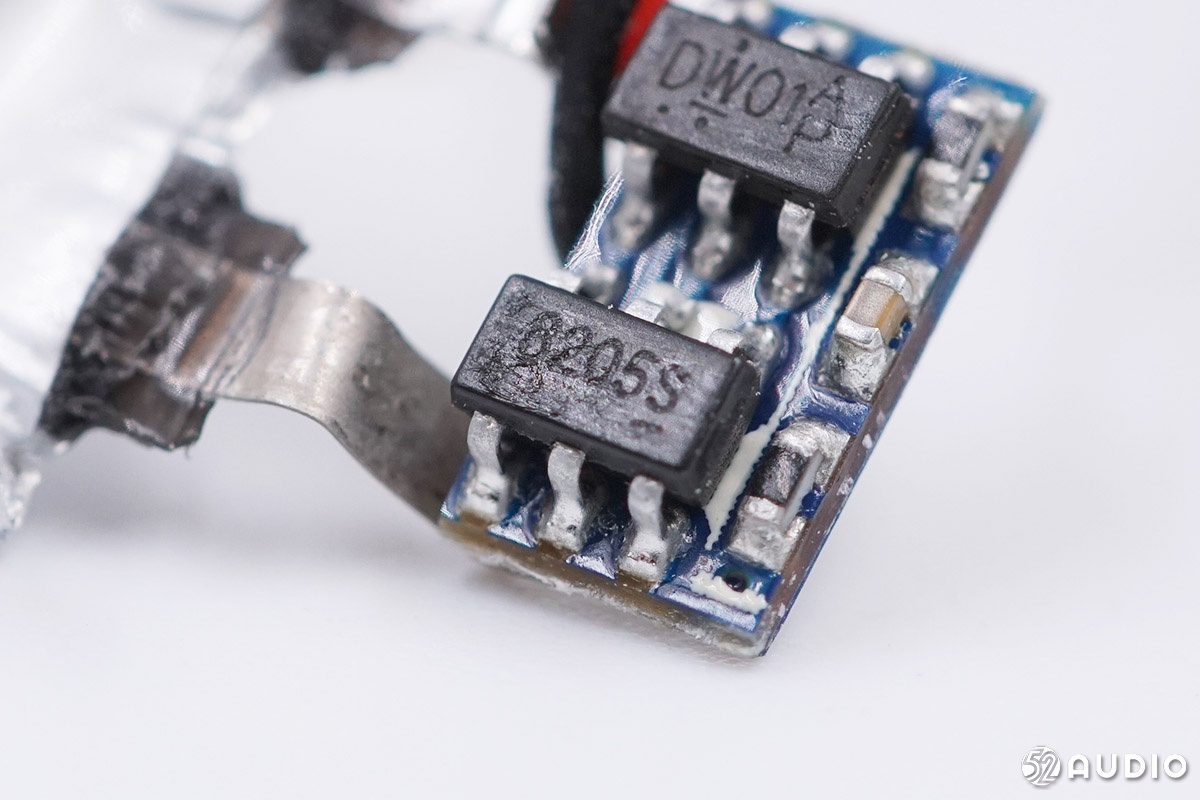

배터리 보호 회로 클로즈업.





보호 회로 실크 스크린 8205 MOS 튜브.

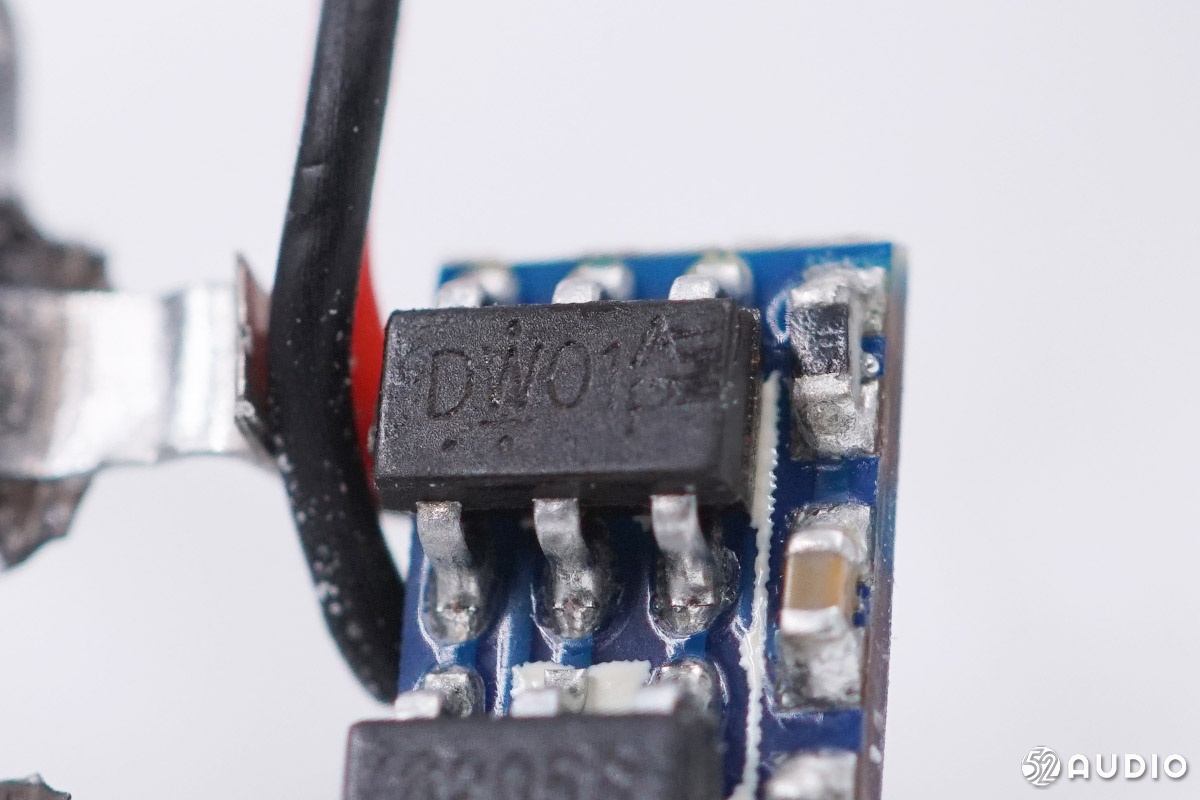

보호 회로 실크 스크린 DW01 제어 IC.

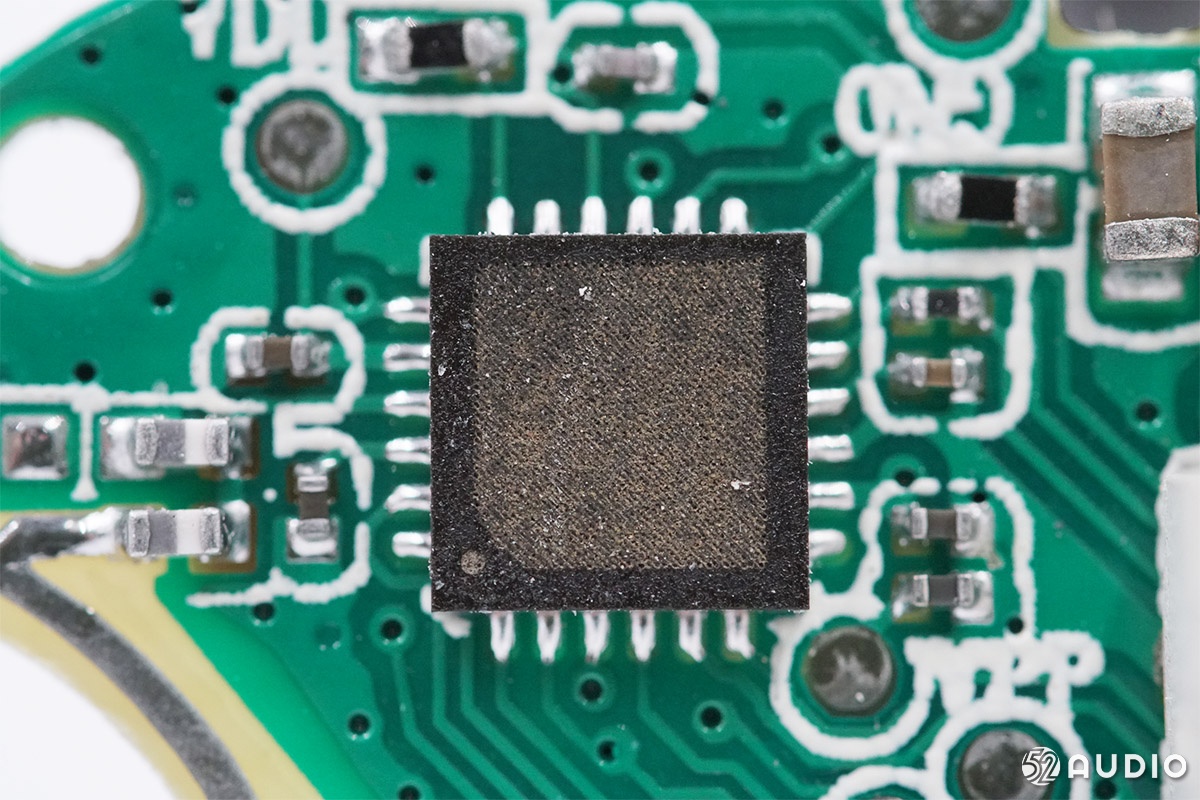

마더 보드 무선 충전 수신 칩 클로즈업, 표면 실크 스크린 정보가 정기적으로 지워집니다.





유도 클로즈업.

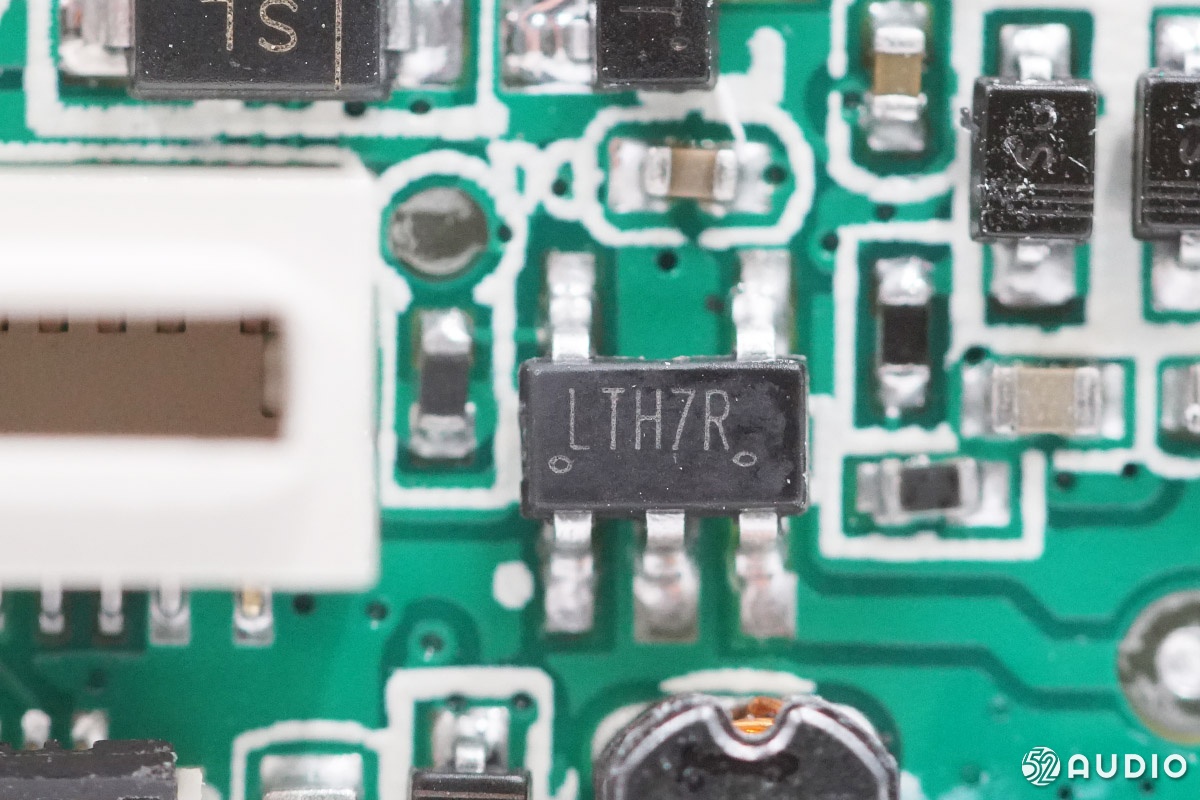

실크 스크린 LTH7 선형 충전 IC.

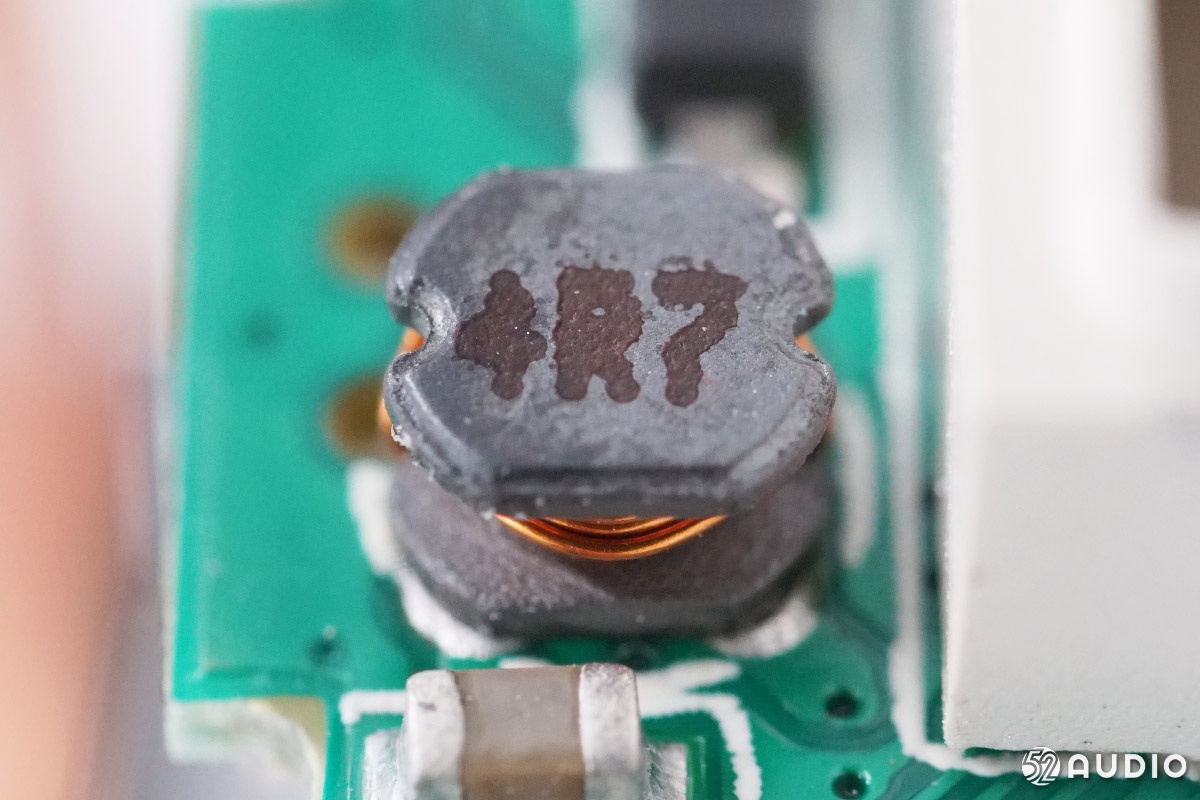

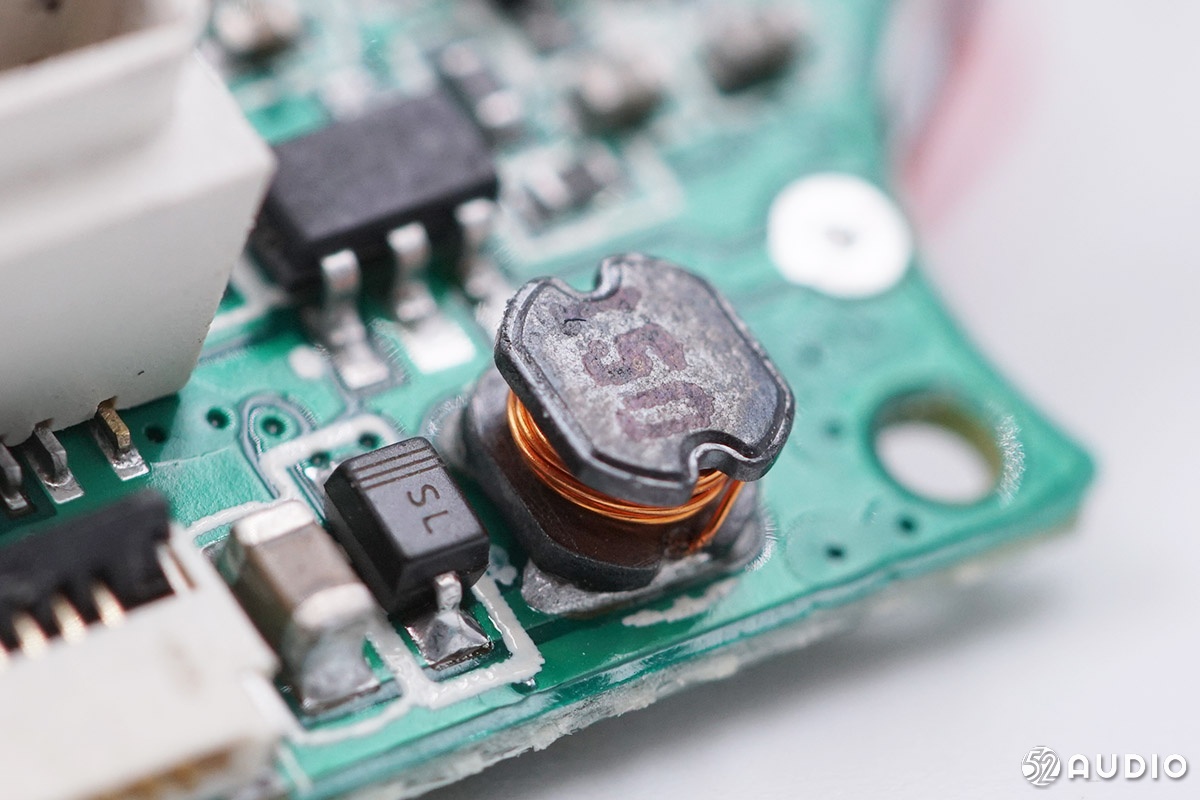

부스트 인덕터 및 쇼트 키 클로즈업.

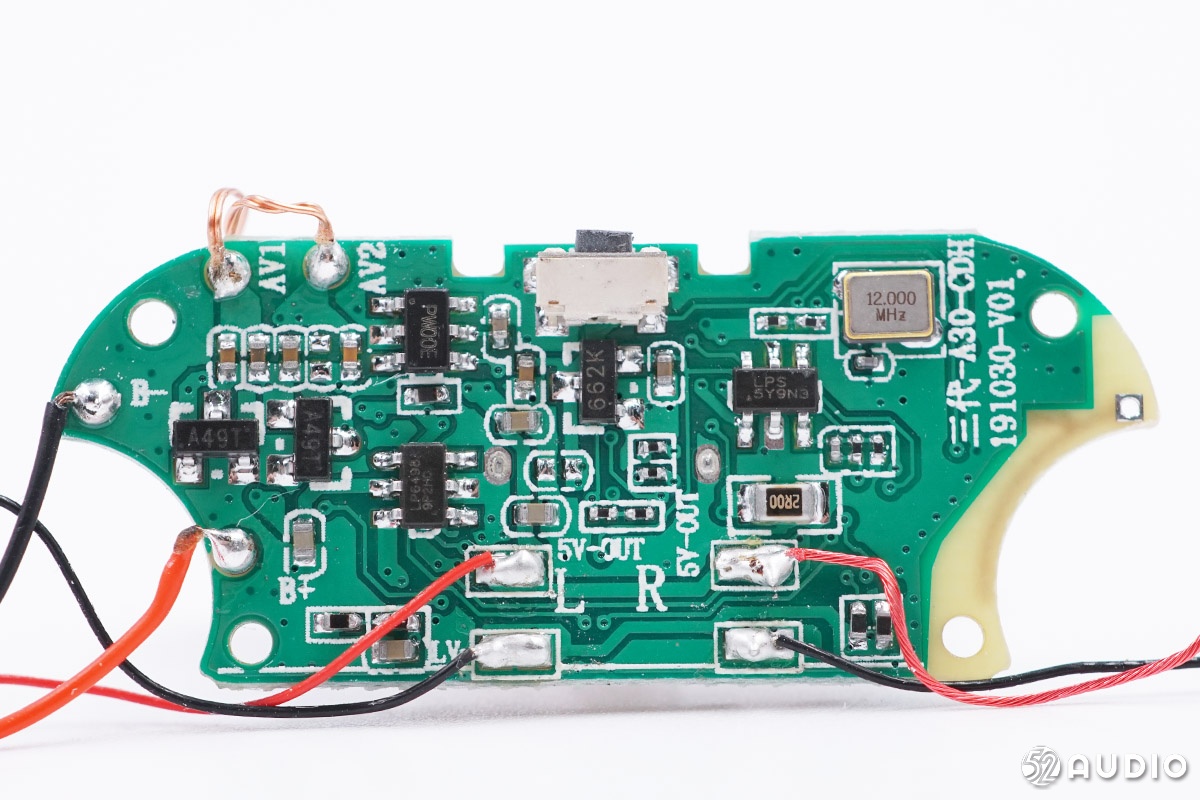

충전 상자 마더 보드 뒷면에 근접 촬영.

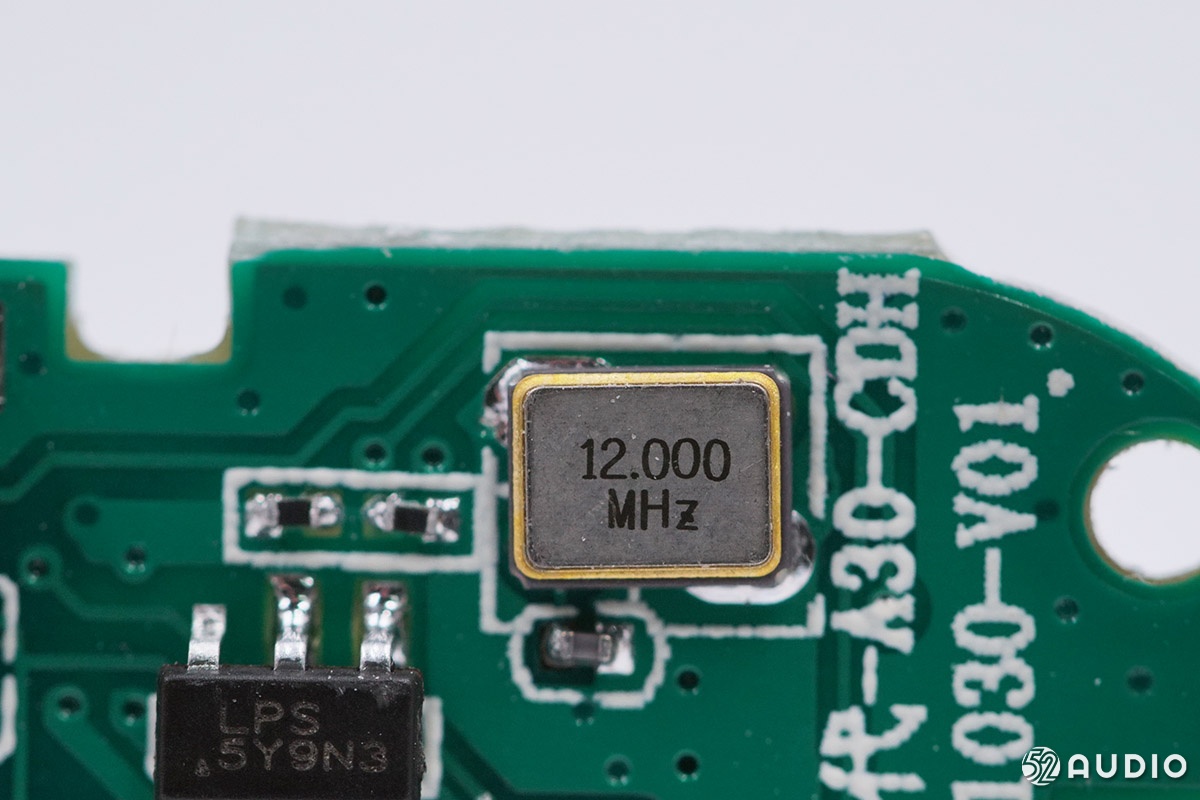

마더 보드 크리스탈 클로즈업, 12MHz 사양.

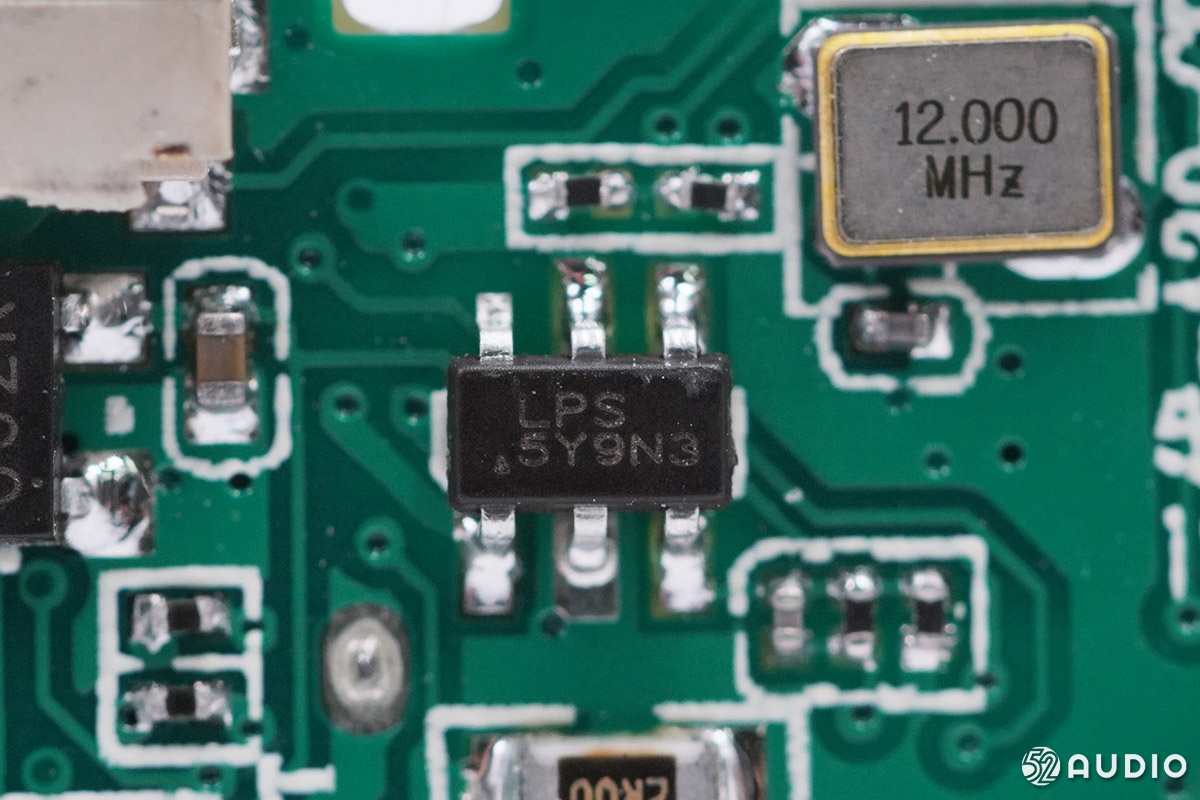

마이크로 소스 반도체의 실크 스크린 LPS5Y9N3 IC.

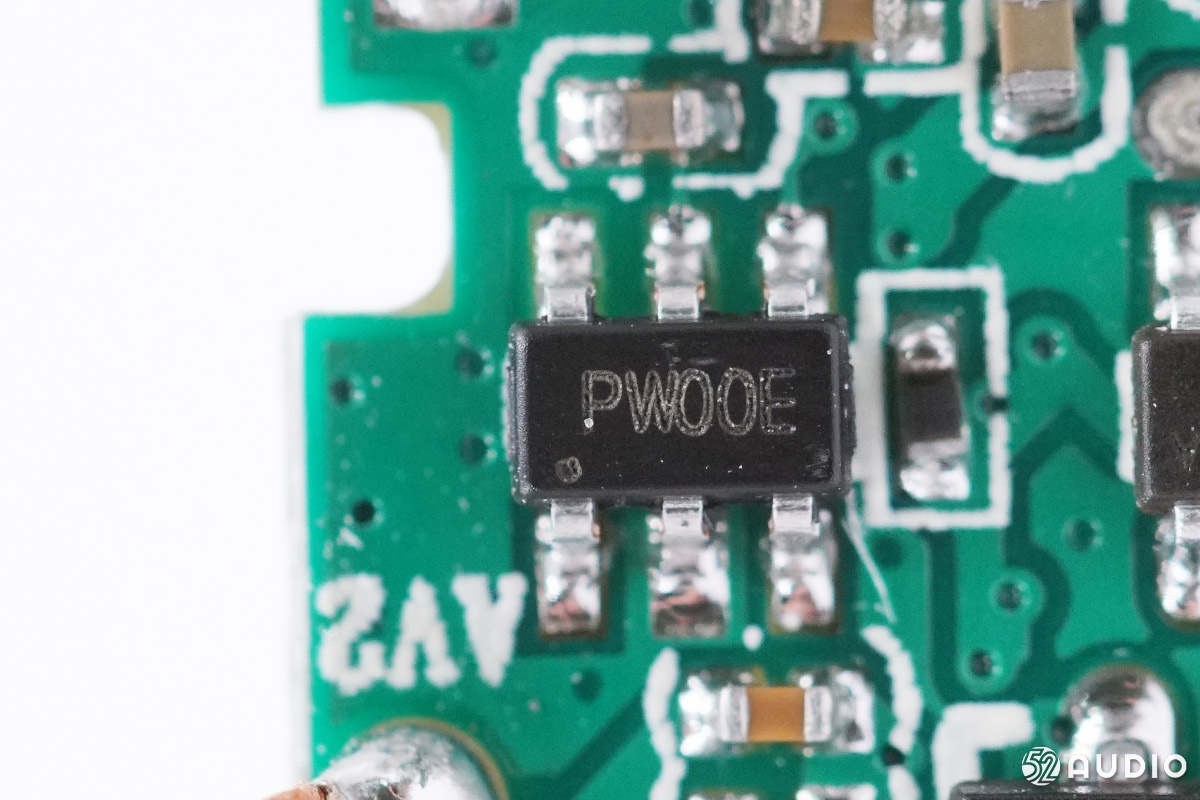

실크 스크린 PWOOE IC.

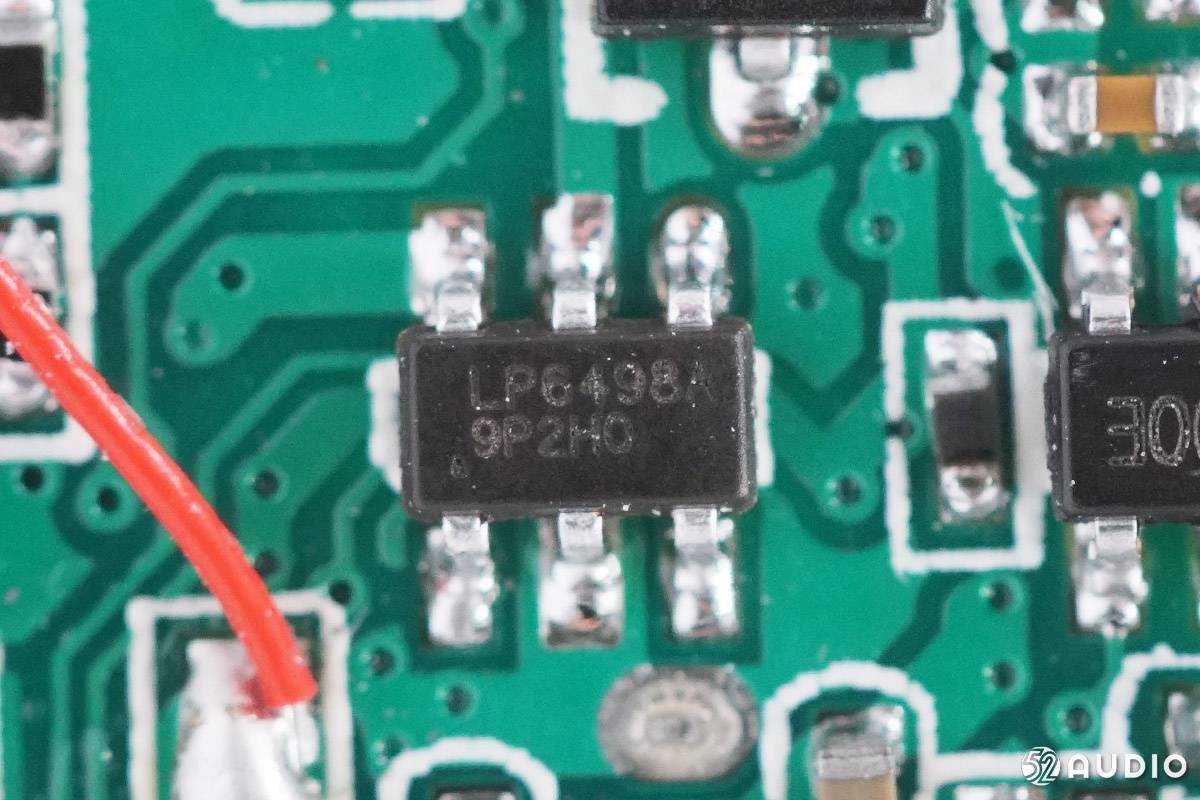

마이크로 소스 반도체 LP6498A 강압 IC.

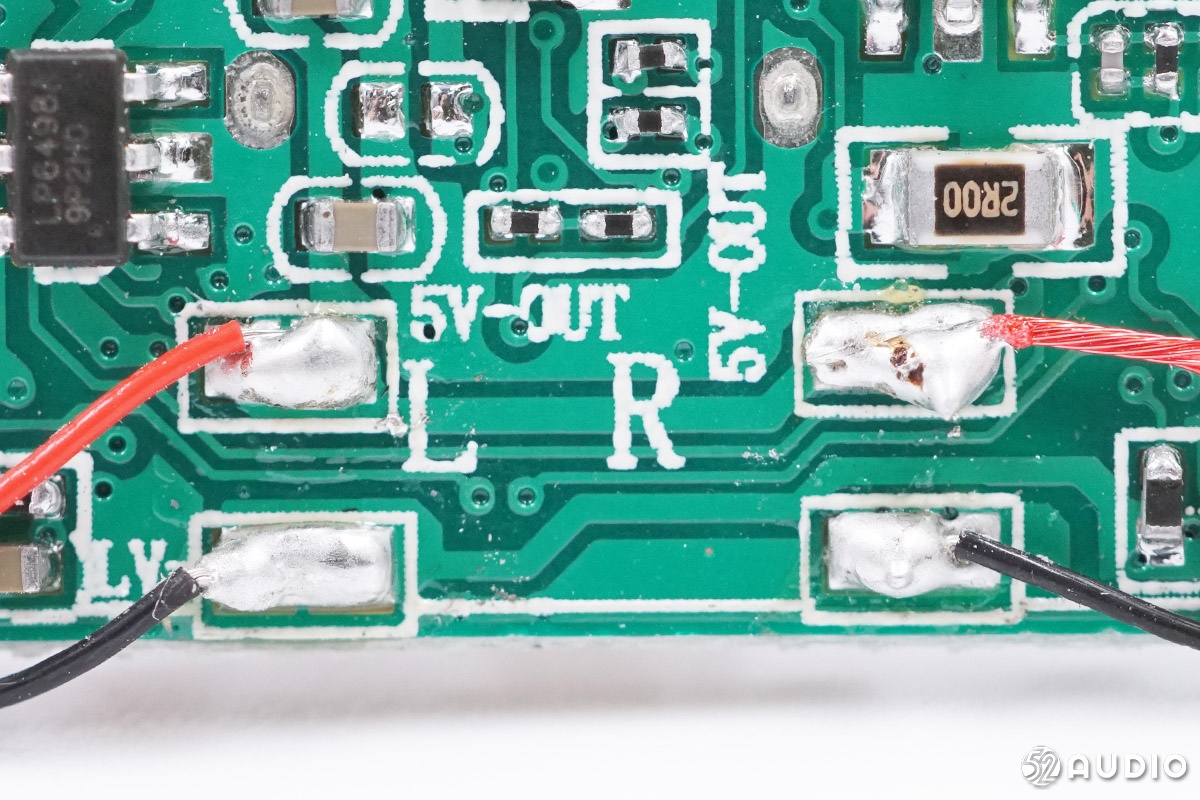

헤드폰 충전 접점 와이어가 마더 보드에 납땜 된 4 개의 납땜 조인트 클로즈업.

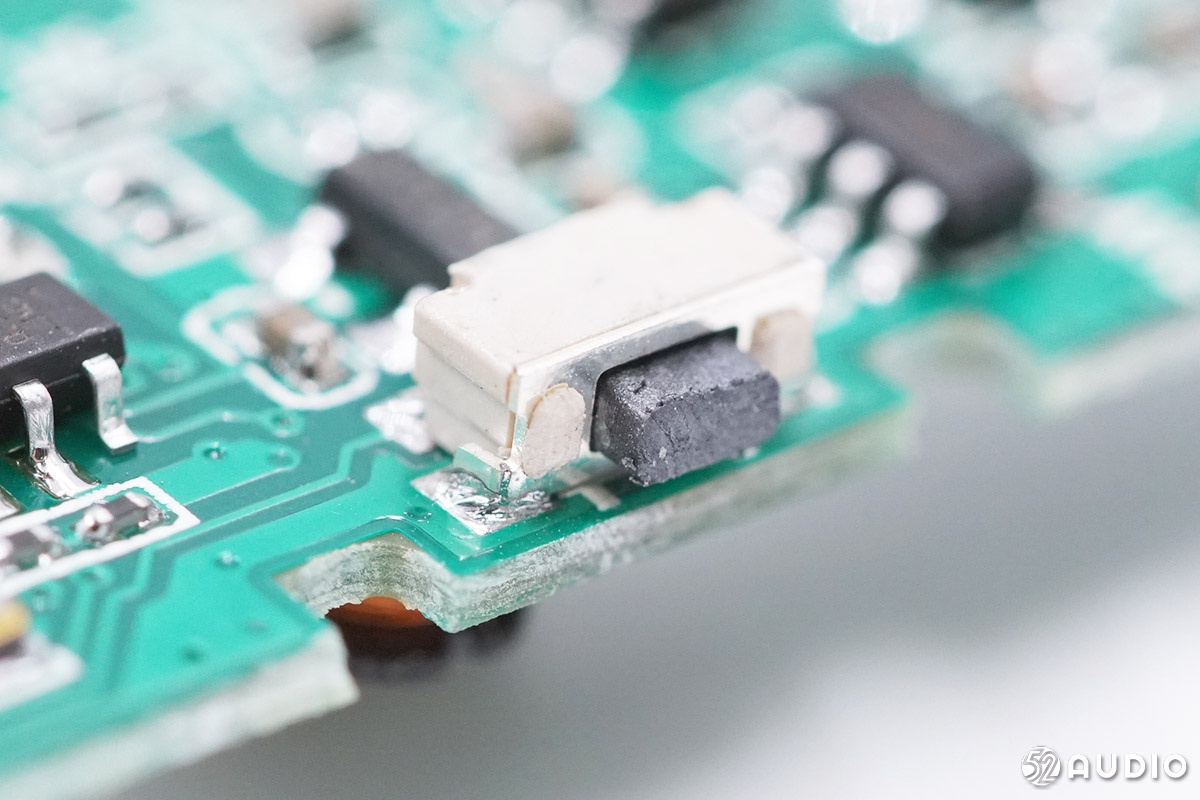

마이크로 스위치 버튼 클로즈업.





헤드셋을 열고 헤드폰 덮개와 헤드셋 바닥을 열었습니다.

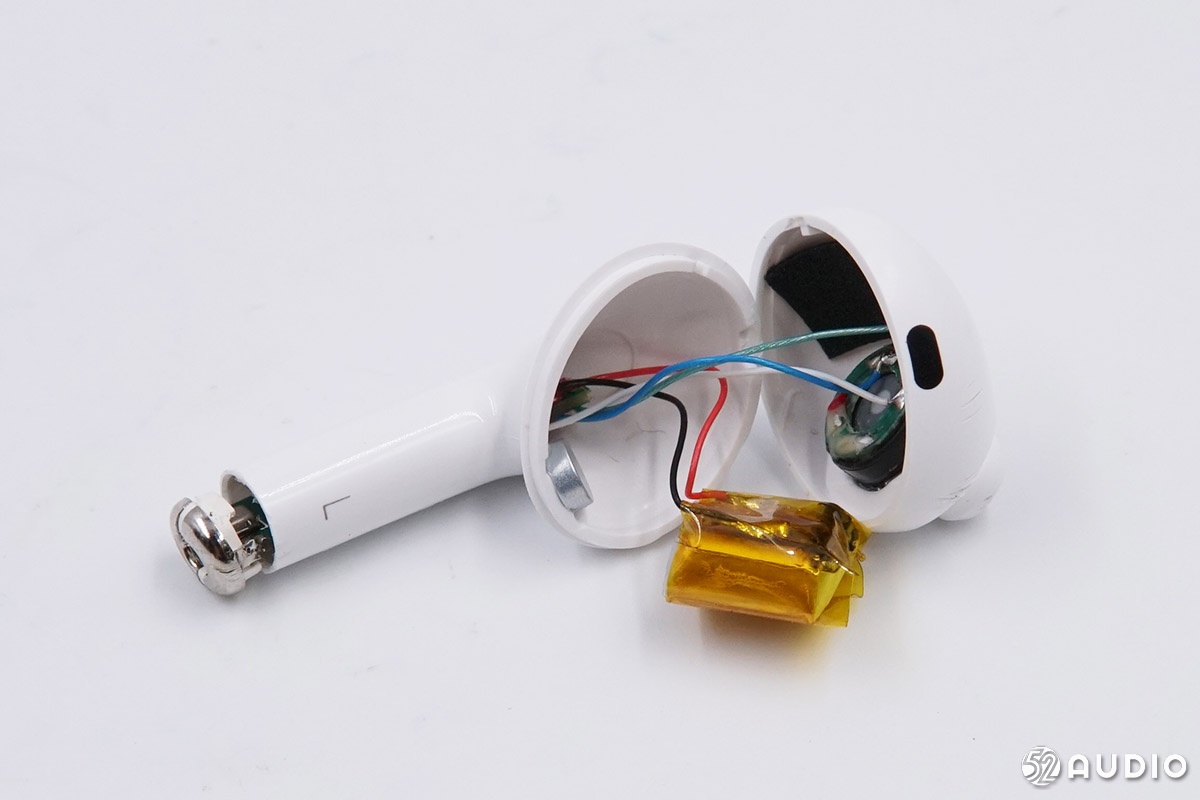

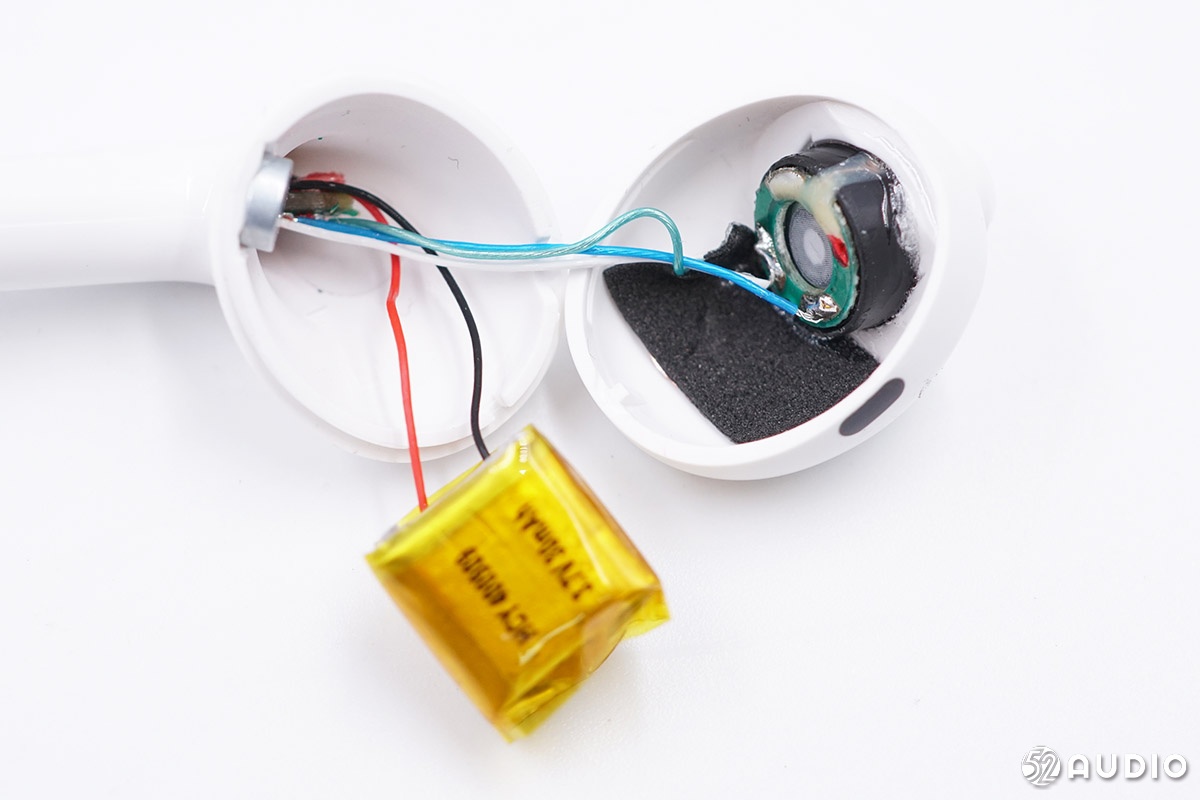

내부 헤드폰 캐비티 개요

HCY 400909 리튬 폴리머 배터리, 3.7V, 30mAh.

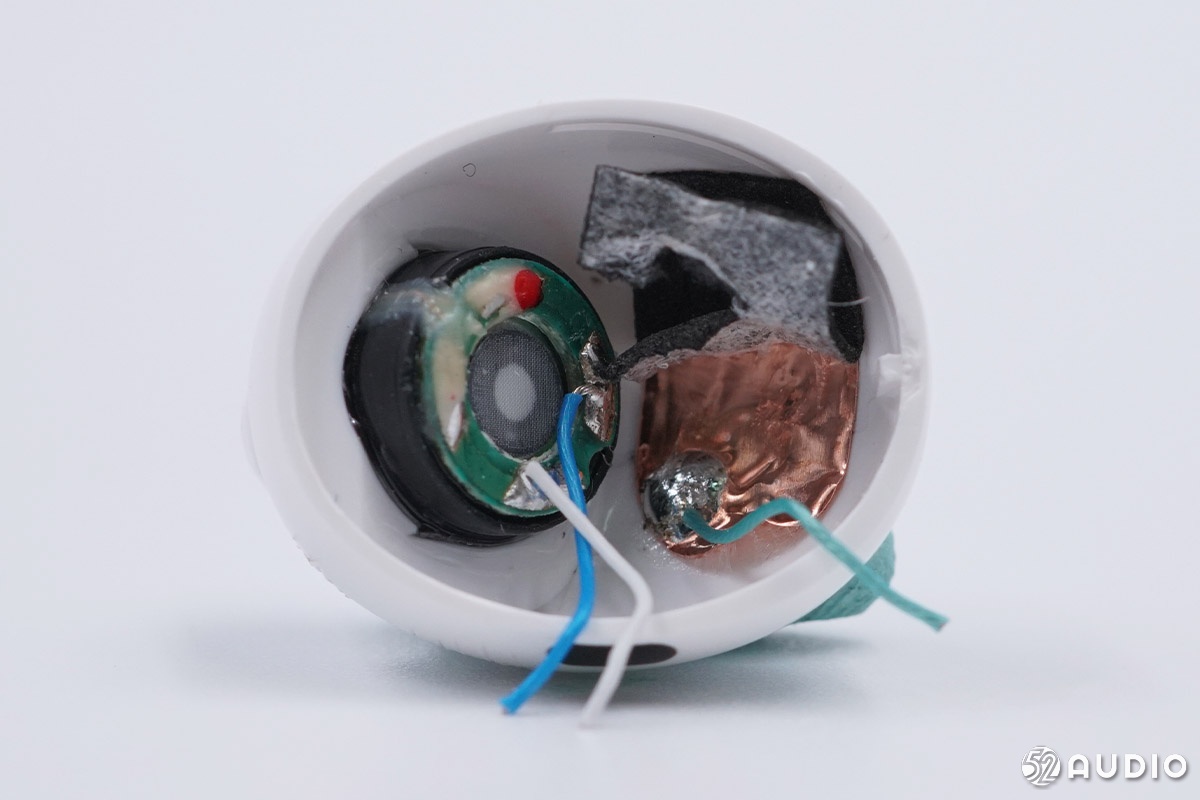

헤드 커버 내부 클로즈업.

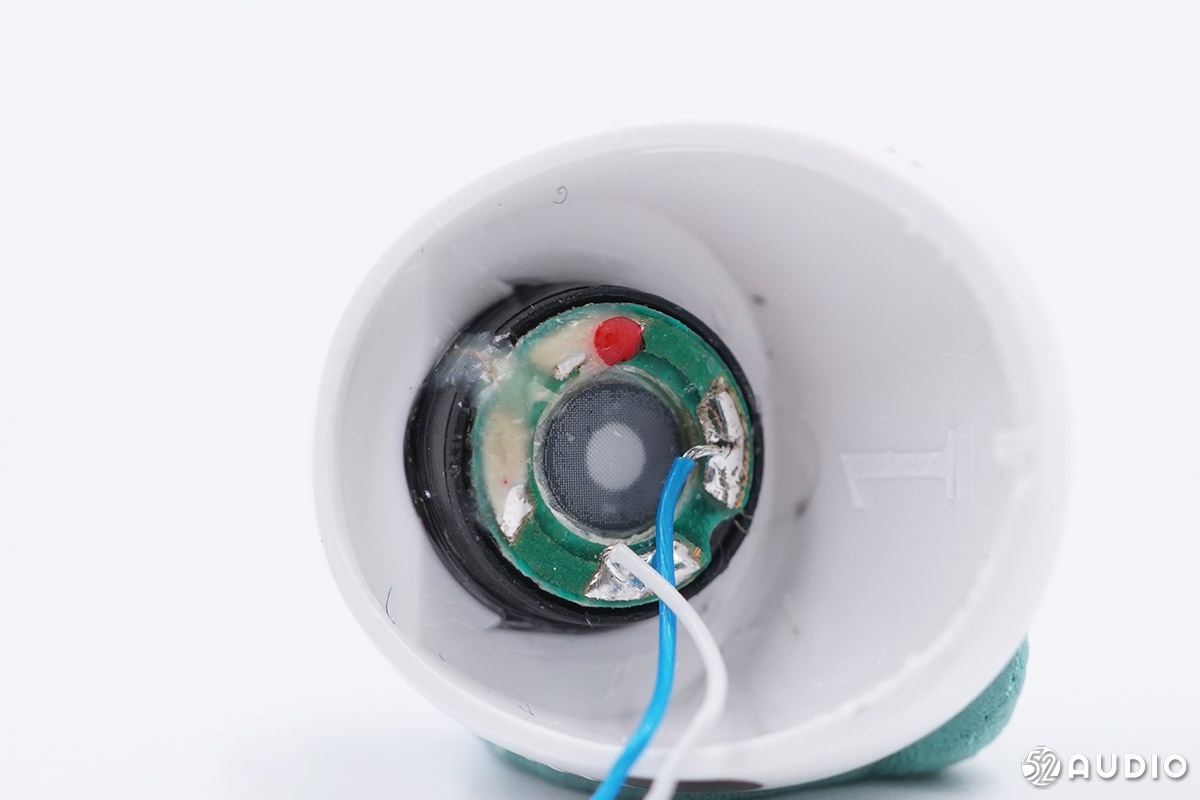

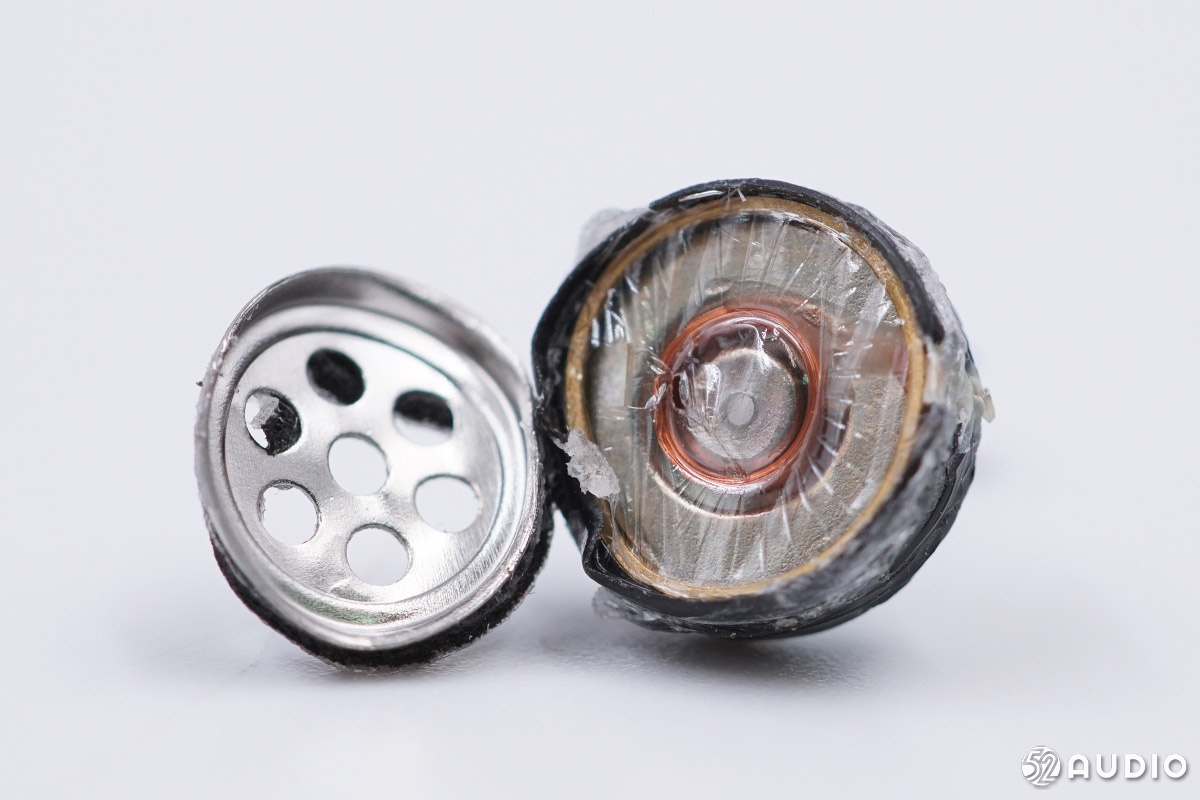

헤드 커버의 내부 스피커 유닛 클로즈업.





다이나믹 스피커는 플라스틱 다이어프램을 사용합니다.

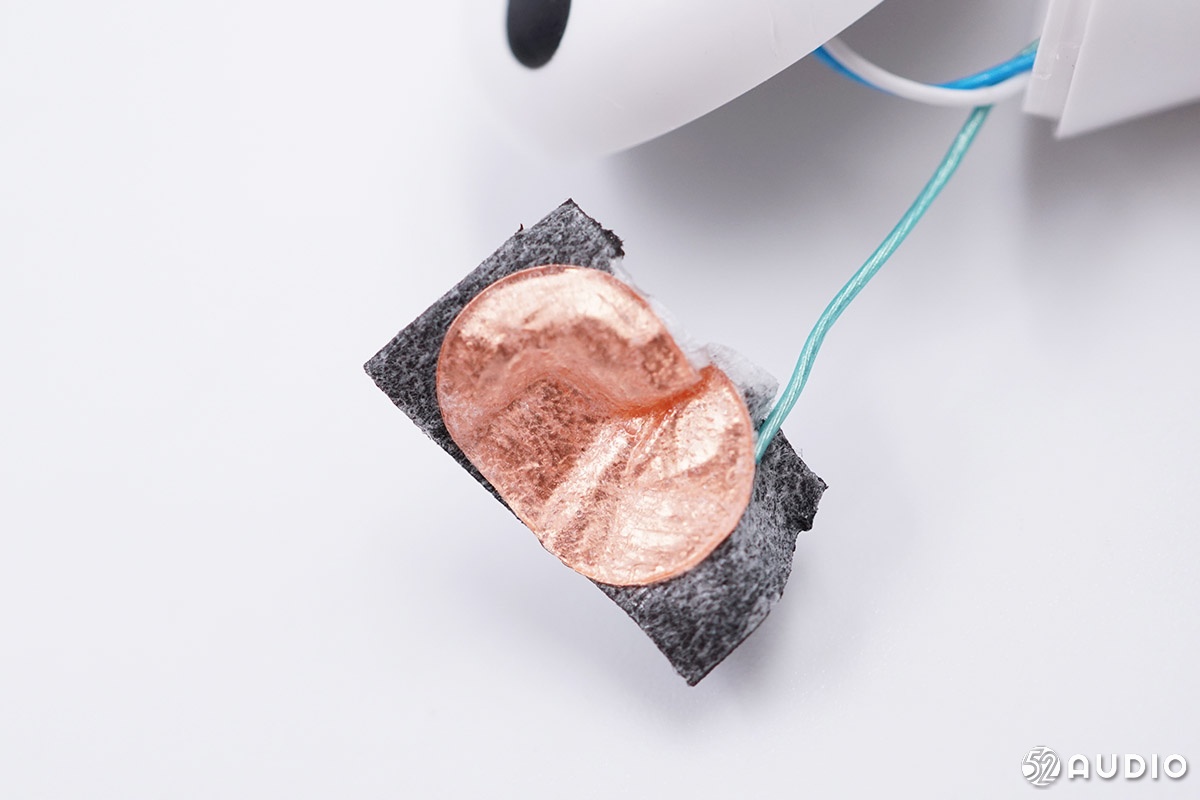

헤드 커버 내부가 유도 동박 패치 클로즈업에 닿습니다.

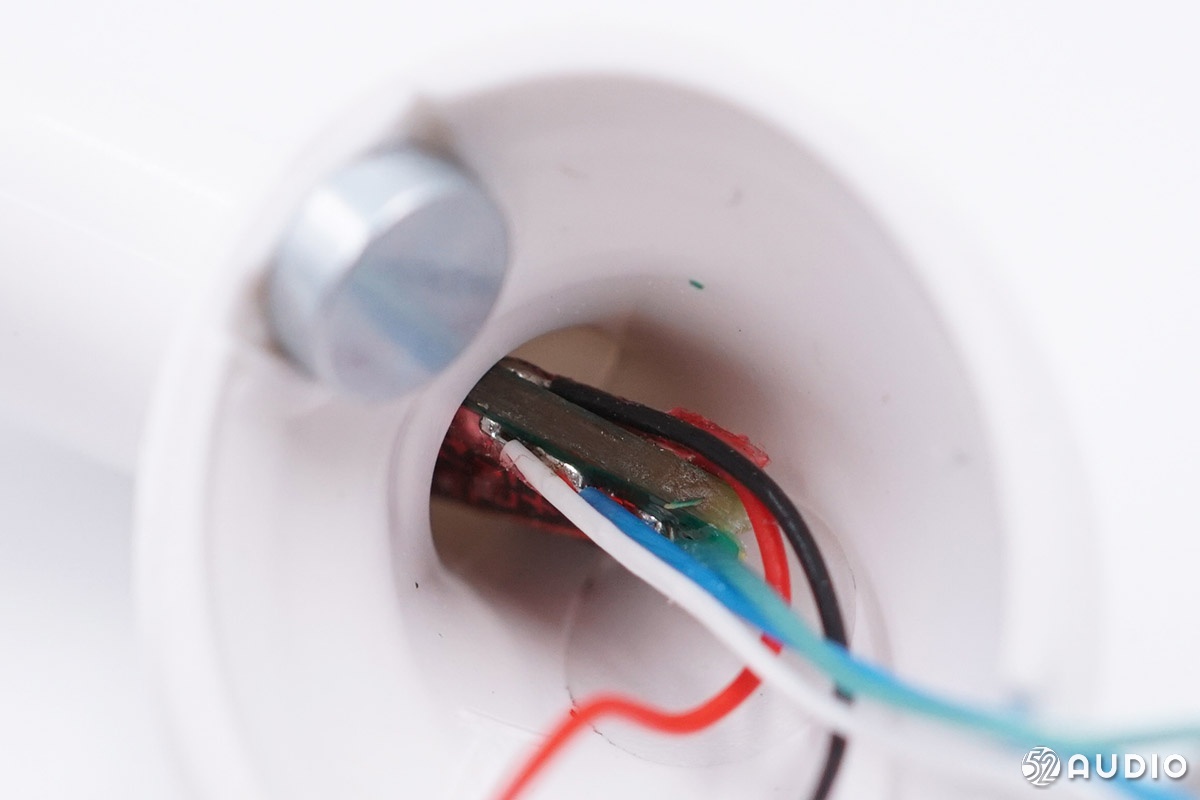

헤드 캐비티의 내부 캐비티가 근접합니다.





헤드 커버의 다양한 구성 요소의 전선은 내부 마더 보드에 납땜되어 있습니다.





헤드셋 바닥에서 마더 보드를 분리했습니다.

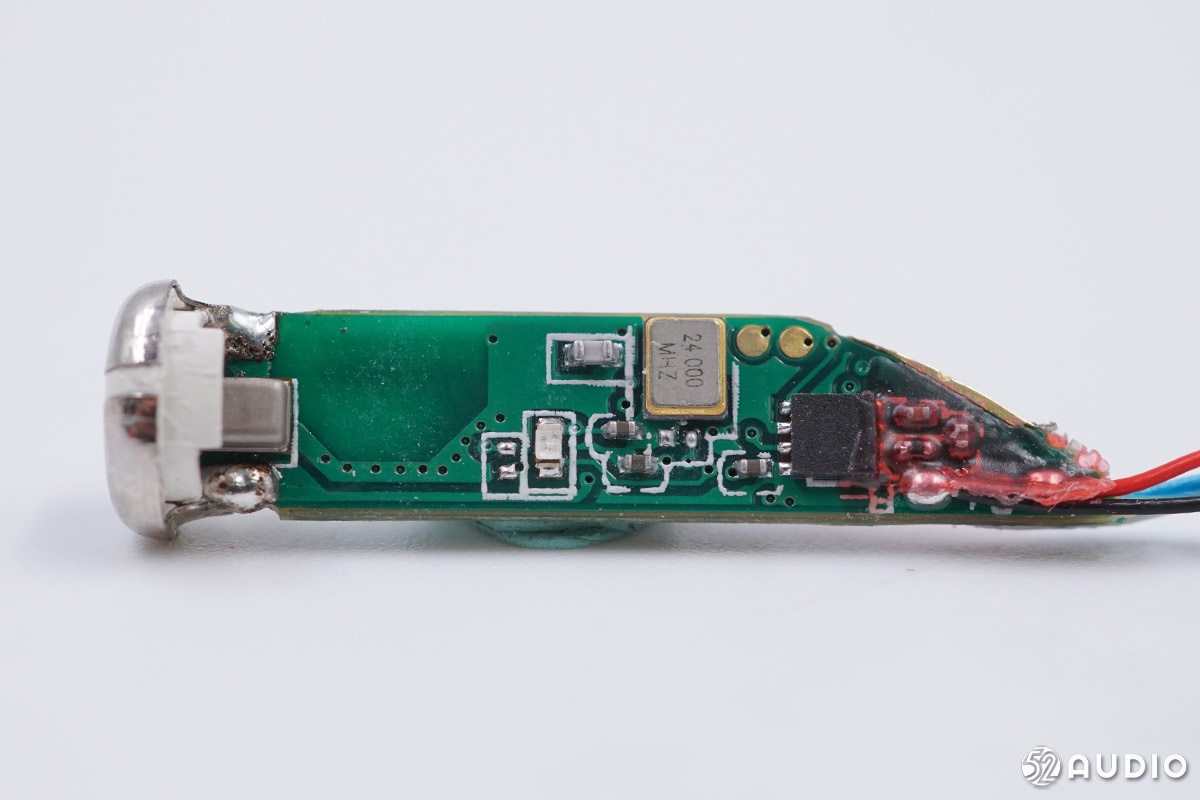

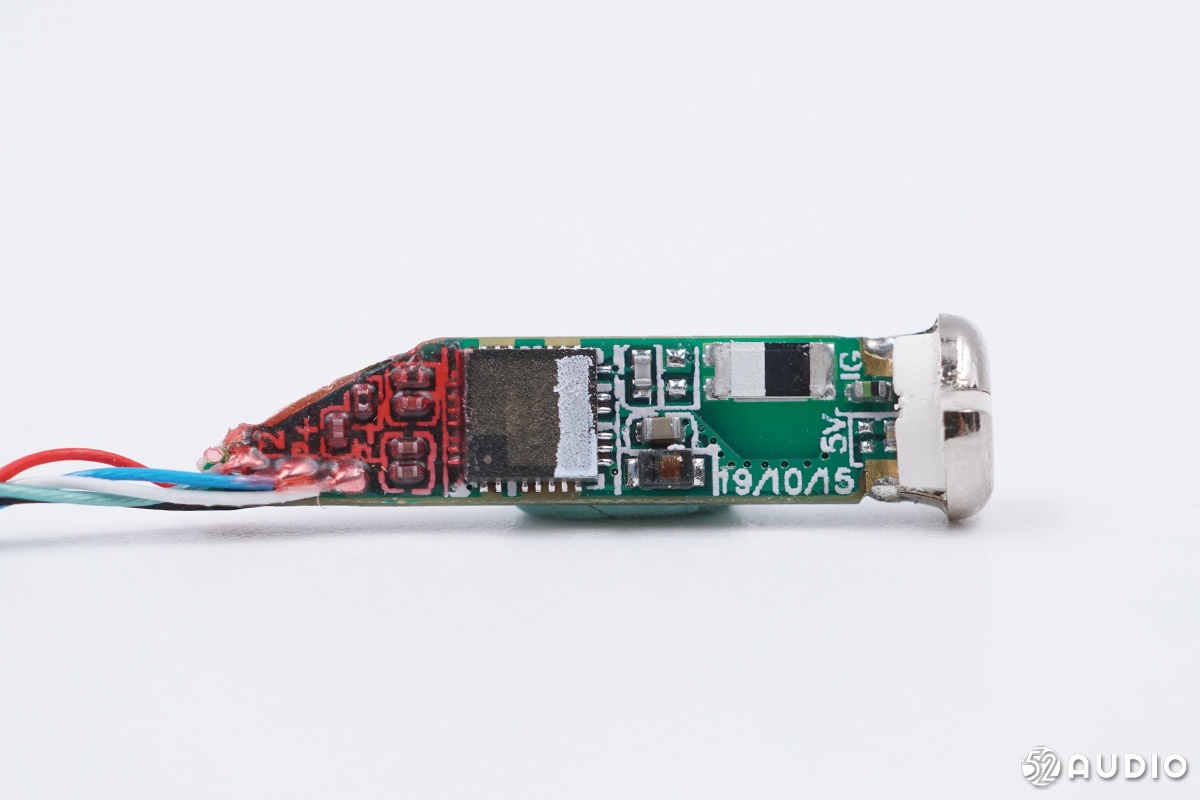

헤드폰 마더 보드 전면 클로즈업입니다.

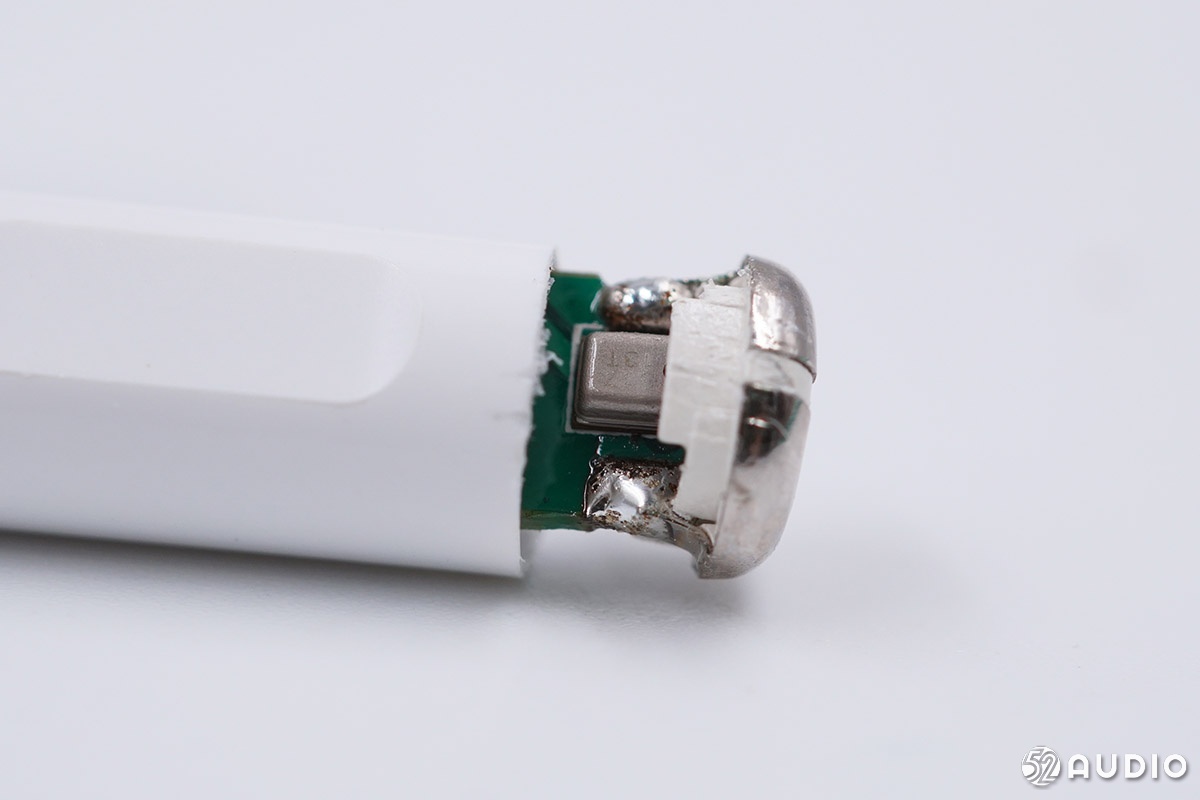

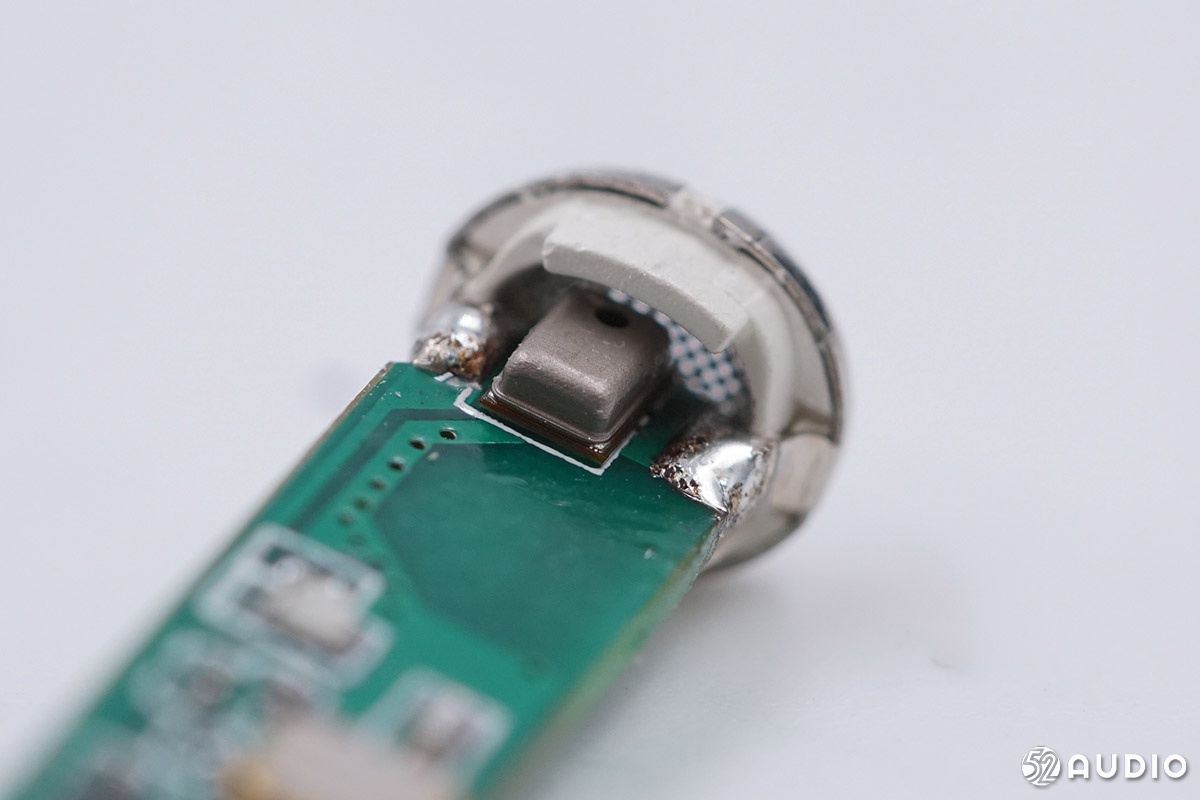

충전 접점은 마더 보드에 직접 납땜됩니다.

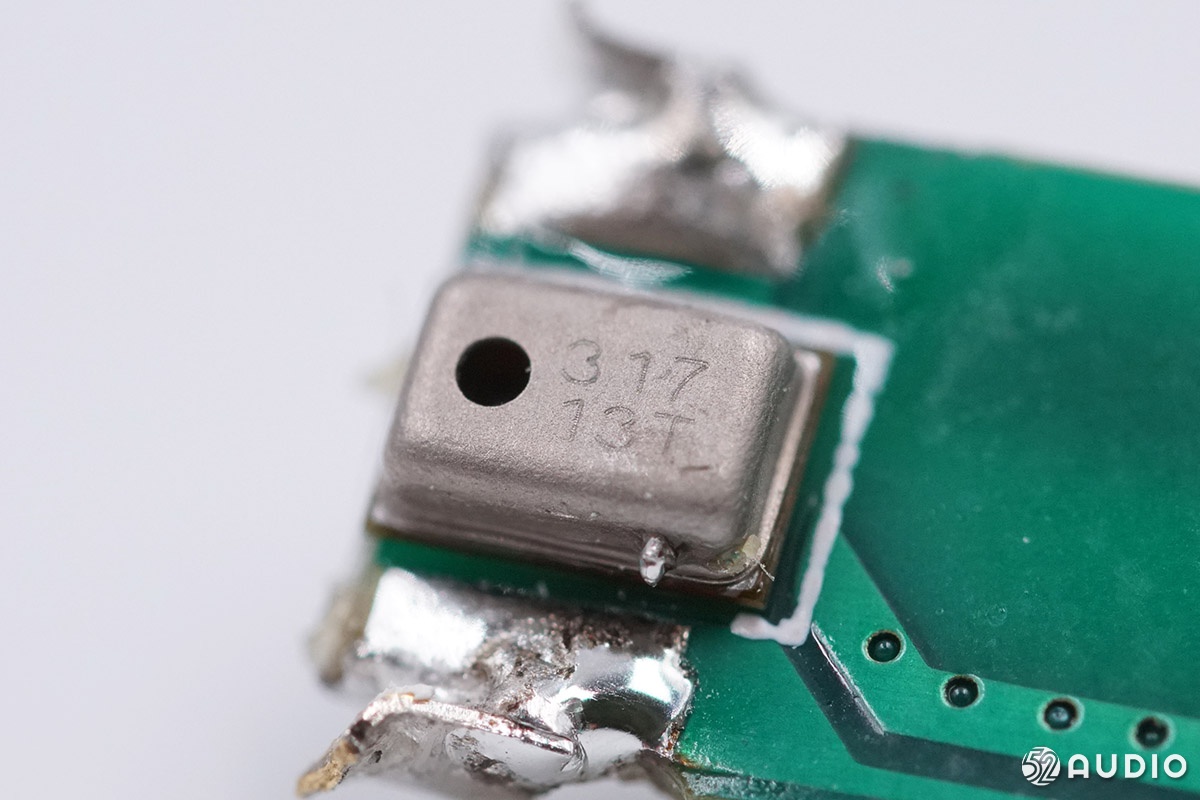

라듐에는 317 13T 전화 실리콘 밀 클로즈업이 새겨 져 있습니다.





24MHz 크리스털 클로즈업.

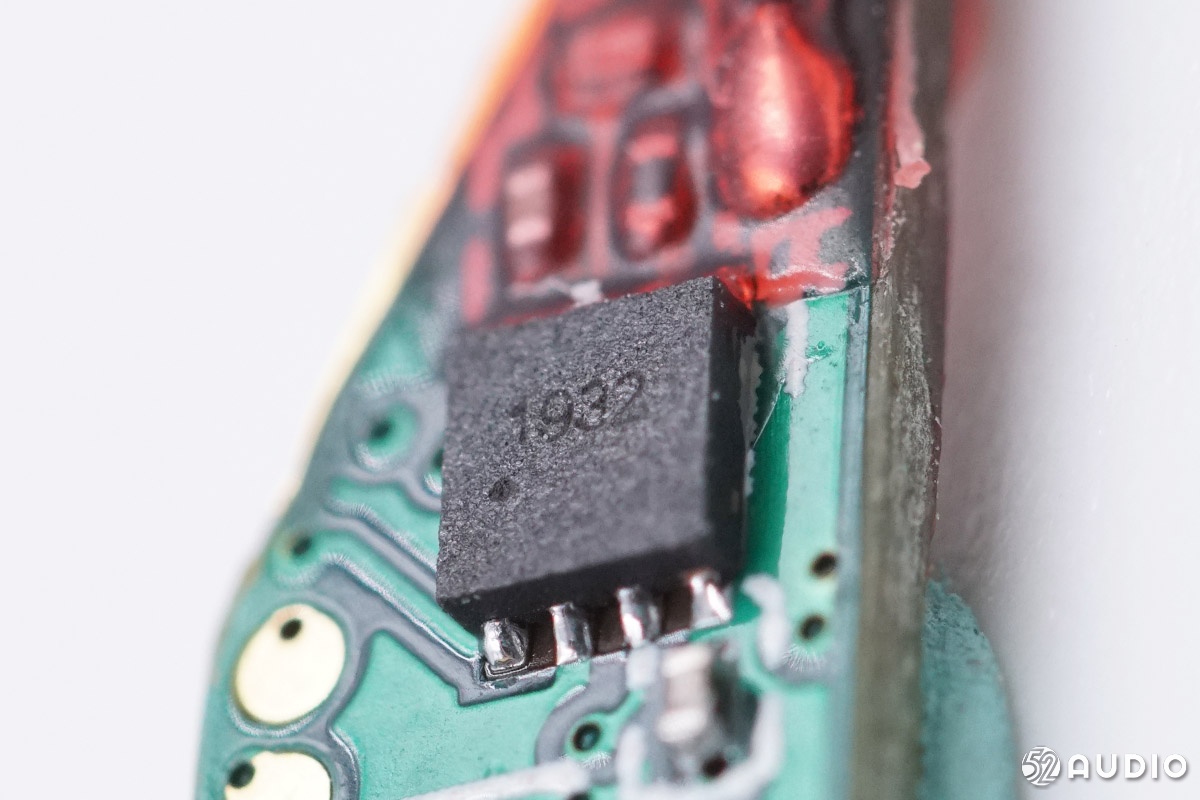

스크린 인쇄 번호 1932 IC, 19 년 32 주, 기타 정보는 없습니다.





헤드폰 마더 보드 다시 클로즈업입니다.

세련된 Bluetooth 오디오 SoC 클로즈업의 표면, 특정 모델은 알려져 있지 않으며,

이 제품은 내 사랑 오디오 네트워크 제조업체에 제공되며, 이는 Qualcomm Bluetooth 칩입니다.

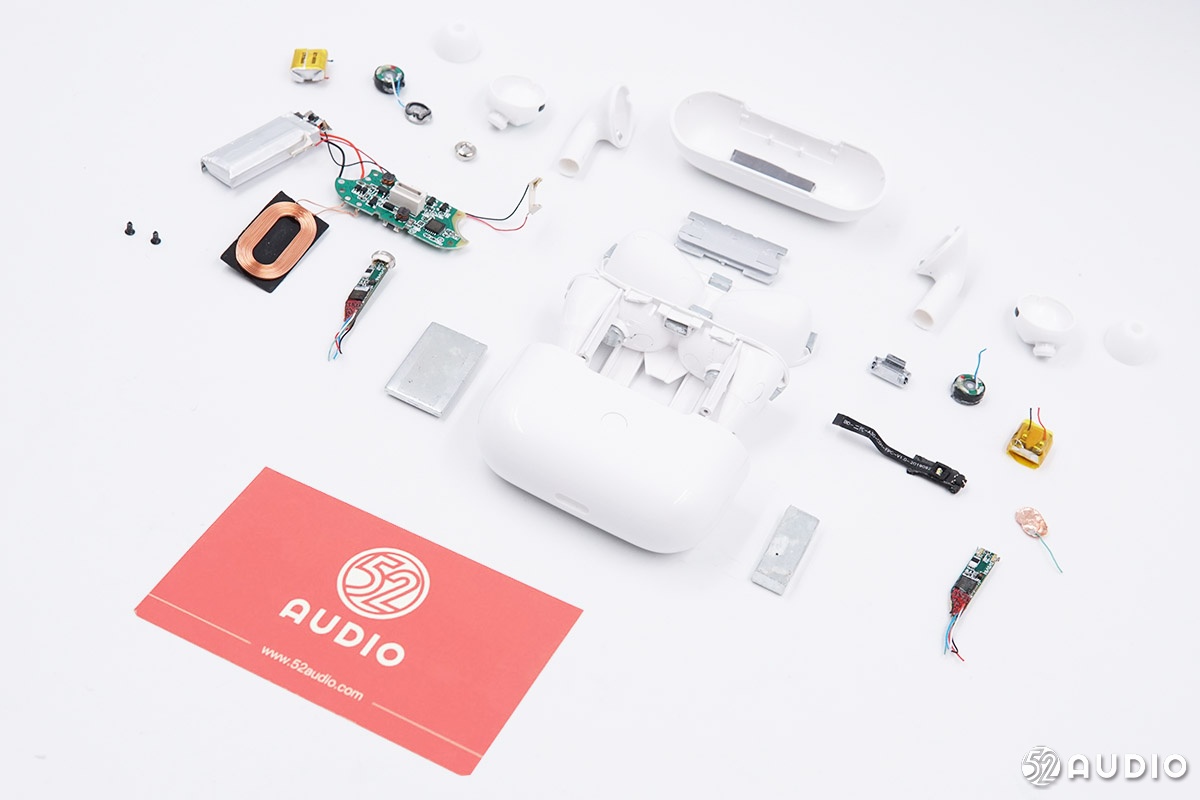

코티지 AirPods Pro는 가족 초상화의 고급 버전입니다.



나는 오디오 네트워크 요약을 좋아합니다.



해체를 통해 우리는 AirPods Pro의 이전 버전과 비교하여 소위 고급 버전의 AirPods Pro를 충전 상자 내부의 플라스틱 중량 만 사용했으며 Qualcomm 칩이라는 마스터 칩을 장착했습니다. 또한 모양 디자인, 내부 솜씨, 레이아웃 구조, 구성 요소 모델 및 모델의 두 가지 버전의 별장 버전은 크게 다르지 않으며 동일한 금형의 동일한 작업장에서 생산 될 수 있습니다.

이 고급 버전에서 가장 충격적인 점은 충전 상자 내부의 내부 리튬 배터리에 무게 철 블록이 부착되어있어 매우 위험한 레이아웃입니다! 그것이 스텔스 폭탄이라고해도 과언이 아닙니다!

AirPods Pro는 매우 강력하고 비용이 많이 들기 때문에 대부분의 소비자에게는 단순한 제품이 아니라 AirPods Pro의 소비자 구매를 지원해야합니다. TWS 헤드폰은 별장 AirPods Pro를 구입하는 것보다 좋습니다!
