이제 실패하지 않는 USB PD 충전기 선택방법

현재 사용 가능한 USB PD 어댑터의 예. 실제 검증 결과는 다음번에 소개

USB Type-C의 보급과 함께 주목을 끌고있는 것이, USB PD (USB Power Delivery)라는 급속 충전 방식이다.

요즘 노트북 PC에 전용 AC 어댑터를 사용하지 않고 USB Type-C 케이블을 이용한 충전을 지원하는 제품이 있지만,
그것은이 USB PD는 규격에 따라 한 것이다.USB PD의 장점은 충전 속도가 빠른 것, 또한 노트북 PC 외에도
스마트 폰, 태블릿, 일부 게임기까지 커버하는 호환성 높이이다.

이미 해당 제품을 소유하고 USB PD의 장점을 매일 실감하고있는 사람도있을 것이고,
또한 귀하의 기기를 미리 USB PD 대응 제품에 통합 할 수 있도록, 정보 수집에 힘 쓰고있는 사람도있을 것이다,이번에는 편집부에서 준비한 USB PD 어댑터 10 제품을 사용하여
실제로 USB PD 대응의 노트 PC 나 스마트 폰, 태블릿, 게임기 등과 결합하면서 그 동작을 검증해 보았습니다.

본고는 그 전 단계로서 USB PD의 특징에 대충 언급하면서 제품 선택에 빠지기 쉬운 점 등을 소개한다.

원래 USB PD는

기존의 USB는 규격 상 최대 5V × 0.5A (2.5W)까지 밖에 공급할 수 있지만,
이것으로는 노트북 PC처럼 수십 W의 전력이 필요로하는 장치를 충전 할 수 없다.

따라서 전압 (V)과 전류 (A)를 높임으로써 더 많은 전력 (W)을 공급하려고
몇 가지 추가 규격과 다양한 독자적 급속 충전 규격이 등장 해왔다. 그런 가운데, USB 관련 사양 책정을 행하는 표준화 단체 USB-IF (USB 이행자 즈 포럼)이 정리 한 국제 표준 규격이 USB PD이다. USB PD는 "5V / 9V / 15V / 20V '라는 4 단계의 전압을 기본으로 최대 5A의 전류를 곱함으로써 최대 100W의 전력 공급을 실현하고있다. 이것이라면 수십 W가 필요한 노트북 PC의 충전도 문제없이 행할 수 있다는 것이다. 전압이 5V 고정이 아닌 가변 것이 키모라는 것이다. USB PD는 필수가되는 USB Type-C의 보급에 따라이 USB PD를 지원하는 장치도 급격히 증가하고있다.
노트북 PC는 물론 스마트 폰에 대해서도이 1 년여 만에 해당 제품이 단번에 증가 자신의 급속 충전 표준 (점진적이지만) 모습을 감추고있다. 또한 기존의 Lightning 대신 USB Type-C (Apple 표기는 USB-C)를 탑재 한 것으로 화제가 된 'iPad Pro'도 USB PD 호환 고속 충전을 지원하는 것 외에 게임기 "Nintendo Switch '도 일부 비표준 사양은 있지만, USB PD와 같은 구조로 급속 충전이 가능하다.

USB PD 어댑터의 뒷면이나 바닥에는 전압 (V)과 전류 (A)의 조합 (Power Data Object = PDO라고도 함)가 포함되어있다

USB PD는 USB Type-C를 탑재 한 디바이스에서만 이용할 수있다. 그러나 USB Type-C를 사용하는 장치라고해서 반드시 USB PD에 의한 급속 충전을 지원하는 것은 아니다

USB-C를 탑재 한 새로운 iPad Pro도 USB PD 호환 고속 충전을 지원하는

Nintendo Switch도 USB PD에 대응한다. 그러나 일부 비표준 사양이 있으며, USB PD 완벽하게 호환하는 것은 아니다

그런데, USB PD는 연결시에 USB PD 어댑터가 장치에 대해 "이 전압 / 전류의 조합에 대응하고 있습니다."라고 통보 장치가 그 중에서 「그럼 가장 효율적인 조합이다 이걸 사용합니다 "라고 대답하면 충전이 시작되는 구조로되어있다. 사용자가 임의로 전환되는 것은 아니다. 즉 (대략적인 개념이며 예외도 있지만) 만일 장치가 60W 대응으로 USB PD 어댑터 측이 30W 대응이라면 아마 30W로 충전되는 것이며, 장치가 45W 대응으로 USB PD 어댑터 측이 60W 대응이라면 45W로 충전된다는 것이다. 그러나 장치가 요구하는 전력에 대해 USB PD 어댑터의 출력이 너무 너무 작아서 충전이 거부되는 경우도 있으며, 이러한 거동은 장치 측의 설계에 의존한다. 후술하지만, 양자를 연결하는 USB Type-C 케이블이 병목 현상이 충분한 속도가 나오지 않는 경우도있다. 참고로 USB PD의 초기 사양 (USB PD 1.0)은 전압이 9V와 15V로 나뉘 지 않고 "5V / 12V / 20V '의 3 단계 였기 때문에 현재의 USB PD 어댑터는 이들을 혼합하여"5V / 9V / 12V / 15V / 20V '이라는 5 단계에 대응 한 제품이 많다 (명기되어 있지 않은 것만으로 몰래 12V에 해당하는 제품도있다). 덧붙여서 12V를 지원하는 장치로는 최근 GPD Pocket들 수있다.

스마트 폰의 급속 충전 규격으로 유명한 "Quick Charge"는 국제 표준 규격이 아닌 미국 Qualcomm의 독자 규격. 2017 년 출시 "Quick Charge 4+"는 USB PD 장치가 연결된 경우 USB PD 규칙에 따라 공급하는 등 호환성을 일부 확보하고있다

USB PD 어댑터는 "큰용량과 작은용량을 겸하는 기기 '

따라서, USB PD 어댑터는 전압과 전류의 조합 패턴을 여러 가지고 있으며
낮은 전압에도 대응하는 것이 필수 요건이기 때문에 가능한 고출력 USB PD 어댑터를 구입하여 두는 편이,
다양한 디바이스의 충전에 사용 회전하여 편리하게된다. 말 그대로 '큰용량과 작은용량을 겸하는' 셈이다. 그러나 대용량의 USB PD 어댑터가되면 크기가 크고, 무겁고하고 가격도 비싼 것이 대부분이다. 스마트 폰을 충전하는만큼, 스마트 폰의 몇 배는 거대한 케이스이면서 비교적 비싼 USB PD 어댑터를 구입하는 것은 그다지 현실적이지 않다. 전원이 사용할 수있는 카페와 출장지, 여행지 등을 지참 할 것을 생각한다면 더욱 그렇다.

USB Type-C 이외의 여러 포트를 갖춘 어댑터 (왼쪽)은 다수의 장치를 일괄 충전되어 편리하지만, 케이스 크기는 상당한 것으로, 스마트 폰 2 ~ 3 개의 부피는 쓰레기

스마트 폰이나 태블릿 제공된 USB PD 대응 어댑터는 몸집이 작은 반면 출력은 낮게 억제되어있다. 왼쪽은 iPad Pro 함께, 오른쪽은 Pixel 3 제공된 어댑터이지만, 함께 최대 출력은 18W와 겸손

그래서 어느 정도 장치에 맞는 제품을 선택하게되는데, 너무 빠듯하다고 USB PD 어댑터의 출력이 부족하고 충전의 ON / OFF를 반복하거나 연결하고 있는데 배터리가 줄었다 가는 경우도있다. 아이콘이 "충전 중"으로되어 있기 때문에 안심하고 잘했는데, 다음날 아침에는 배터리가 거의 비어있는 것도 일어날 수있는 셈이다.

MacBook의 배터리 표시. 번개 마크가 흰색이면 충전 중이지만, 검은 칠 경우 공급만으로 충전이 이루어지지 않는다. 어댑터의 출력이 낮은쪽으로 상태로되는 일도 자주

무엇보다 말썽 같은 것이 무엇 W 이하라면 충전 할 수 없다고 한 정보는 물론, 원래 무엇 W 지원하는지 여부조차 공개하지 않으며, 사양에 적혀 있지 않은 장치가 많은 것이다. 따라서 사용자가 스스로 실험하여 간신히 대응 W 수 발견하는 경우도 많다. 이 밖에 장치 및 USB PD 어댑터 자체가 규격에 따른 않고 문제를 일으키는 경우도 적지 않다. 따라서 현실적으로는 그 장치와 어댑터의 조합에 의해 충전이 제대로 행할 수 있는지 제조업체의 검증을 확인하거나 또는 스스로 이러한 장비의 검증을 행하고있는 국내외의 블로그 사이트, 심지어는 입소문 정보 를 참조 수밖에 없다. 가장 알다시피, 최근의 소문은 해줘서가 만연하고 "충전되었습니다."라는 정보를 그대로 받아들이지 못하는 것이 귀찮다.

USB PD 어댑터 선택에 걸리기 쉬운 포인트

같은 이유로, 다음은 실제로 USB PD 어댑터와 각종 장치를 조합 해 검증을 해나 갈 것이지만, 그 전 단계로서 여기에서는 USB PD 어댑터 구입에있어서 빠지기 쉬운 "현실적인"미스 대해 몇 점이나 소개하겠습니다. 하나는 케이블의 문제이다. USB PD 충전을 할 경우 케이블도 USB PD 대응 품 인 것이 조건이된다 (명분으로. 자세한 내용은 후술). 케이블과 세트로 판매되는 USB PD 어댑터를 선택하면 먼저 확실한이지만, 가격이 오르는 것을 싫어하거나 그러한 제품은 무시할이다. 특히 해외 업체의 모델은 대부분이 케이블을 첨부하지 단품 판매한다. 따라서 사용자는 USB PD 어댑터와는 별도로 케이블을 구입하지 말라 것이지만, USB PD 용 케이블은 3A 대응 및 5A 지원과가 주로 60W를 초과하는 경우에는 5A의 케이블을 사용 필요가있다 (USB PD에서의 전압은 최대 20V이므로 20V × 3A = 60W를 초과하여 출력 할 수 없다). 출력이 큰 USB PD 어댑터에 교체했는데 생각보다 속도가 느린 경우 케이블이 병목 가능성이있는 셈이다. 덧붙여서 "명분 상으로는"고 쓴 것은 실제로 USB PD의 충전에 사용할 수 있지만, 제조업체가 검증하지 않고 비 대응 취급하고있는 제품이 적지 않기 때문이다. 실제로 노 브랜드 제품에서도 USB PD의 충전을 행할 수 있지만, 말할 필요도없이 자기 책임이며, 또한 높은 전력을 공급하는 것을 생각하면 위험 때문에 추천 할 수 없다. 또한 5A 대응 케이블은 E-Marker라는 칩의 탑재가 필수이기 때문에 일부러 칩의 비용을 들여 생산하면서 그것을 표시하지 않고 판매하는 것은 실질적으로 생각하기 어렵다라고해도 좋을 것이다 .

케이블이 부속 된 USB PD 어댑터는 사실 희귀하다. 사진은 곳빠 최대 65W 지원 USB PD 어댑터 "E00650A1CBLKUS"

이것은 USB PD 어댑터와 장치의 상호 작용을 기록한 로그이지만 케이블을 5A 대응에서 3A 대응에 교환하면 거기가 병목이되고, 전달 된 PDO가 변화 할 수있다. 이 예에서는 교환 전 (위)는 "20.00A @ 3.25A"였던 것이 교환 후 (아래)는 "20.00A @ 3.00A '로 변화하고있다

또, 수수에 걸려 쉬운 것이, Web 페이지 등의 최대 출력 표기이다. Amazon 등에서 USB PD 어댑터를 검색하면 제품 이름 옆에 "최대 출력 60W '는 식으로 어댑터의 최대 출력이 기재되어있는 경우가 많다. 그런데 실제로는 USB PD의 최대 출력은이 값을 밑돌고있는 경우가있다. 이 어댑터는 USB PD에 사용 Type-C 포트 이외의 USB 포트를 탑재하고 있으며, 그 총을 최대 출력으로 기재하고있는 경우가 있기 때문이다. 즉 USB PD는 30W 임에도 불구하고 다른 USB 포트가 15W의 전력을 공급할 수있는 데, 제목은 30 + 15 = 45W 최대 출력라고 기재하고있는 셈이다. 설명을 보면 확실히 포트 당 내역이 쓰고 있기도하지만, 제목 만보고 후보 제품을 絞り込も려고하면 걸리는 경우도 종종있다. 이 근처는 제조사의 양식에 따라 상황은 혼란 표기가 실로 많다. 여러 포트를 탑재 한 제품을 고를 때주의하는 편이 좋을 것이다. 참고로 USB PD는 USB Type-C로 밖에 사용할 수 없다. 예외로는 iPhone에서 USB PD에 의한 급속 충전을 행하기위한 "USB-C - Lightning 케이블"을 Apple이 판매하고 있지만, 이것은 매우 특별한 경우이다. 그래서 예를 들면, 한쪽이 USB Type-A, 다른 한쪽은 USB Type-C 케이블을 사용하여 USB PD 충전은 행할 수 없다. 그 케이블의 뒷면에는 "본 제품은 USB Power Delivery 지원하지 않습니다"라고 일부러주의 사항이있는 경우가 있는데, 이것은 당연하다. 다소 비논리적으로 보이지만, 인지도가 낮은 상황에서는 어쩔 수없는 것이다.

Apple이 판매하고있는 "USB-C - Lightning 케이블" iPhone 8 이상 모델에 USB PD 준수의 급속 충전이 행할 수 있지만, 표준으로 매우 불규칙 인 제품이다

百均에서 판매되고있는 한쪽이 USB Type-A, 다른 한쪽은 USB Type-C 케이블의주의 사항은 "이 제품은 USB Power Delivery 지원하지 않습니다"라고 써있는 경우가 많다. 아는 사람에서 보면 당연하지만, 상당히 문의가 많은 것일까

USB-IF 정규 인증 어댑터라면 안심 (그러나 현재로서는 선택의 여지가 적다)

마지막으로되었지만, USB PD 어댑터 선택의 하나의 기준이되는 것이 USB-IF에 의한 충전기의 인증 프로그램 "Certified USB Charger Program"을 통과 한 제품을 선택할 것이다. 이 인증 로고를 표시하고있는 제품이라면 의심스러운 행동을 할 가능성은 매우 낮다. 또한 로고 와트가 병기되어 있기 때문에 최대 출력을 기준으로 제품을 선택하는 것도 용이하다. 현재는 USB-IF 대응의 USB PD 어댑터의 수는 적고, 또한 최대 출력 자체가 소극적인 경우가 많기 때문에 향후 늘어날 것으로 기대하고 싶은 곳이다.

"Certified USB Charger Program"의 로고를 표시 한 정규 인증 어댑터. 로고 바로 아래에 와트 (45W)도 명기되어있다. 사진은 산와 "ACA - PD58BK"

다음은 실제로 USB PD 어댑터를 USB PD 대응의 노트 PC 나 스마트 폰, 태블릿, 게임기 등과 함께 그 행동을 검증하기

https://pc.watch.impress.co.jp/docs/topic/feature/1164685.html

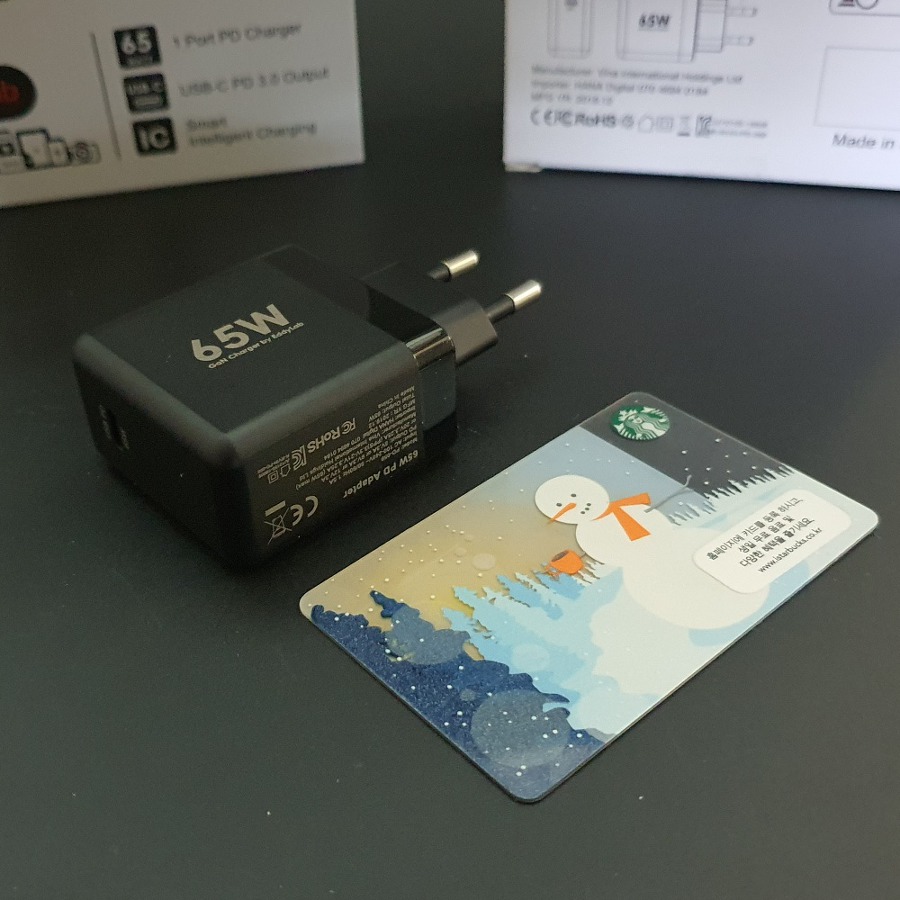

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기
