LG UHD방송셋탑 리뷰 + UHD방송 수신감도 체크 방법 + HDMI 에뮬 개발자 의견

2017년 작성한 리뷰 글입니다. ^^
이번 LG UHD방송셋탑 + HDMI에뮬기기 사용에 참조가 되시기 바랍니다.





오늘 블루님께서 사무실에 LG UHD방송 셋탑을 가지고 오셔서

UHD 방송 시연을 핑계로 제가 꿀꺽 하였습니다. ^^



제 생각보다는 사이즈가 작더군요 ^^

삼성 UHD블루레이의 2/3 정도인 것 같았습니다.

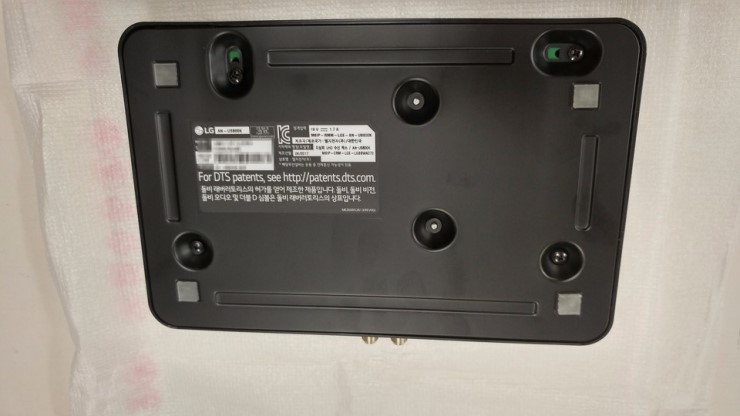

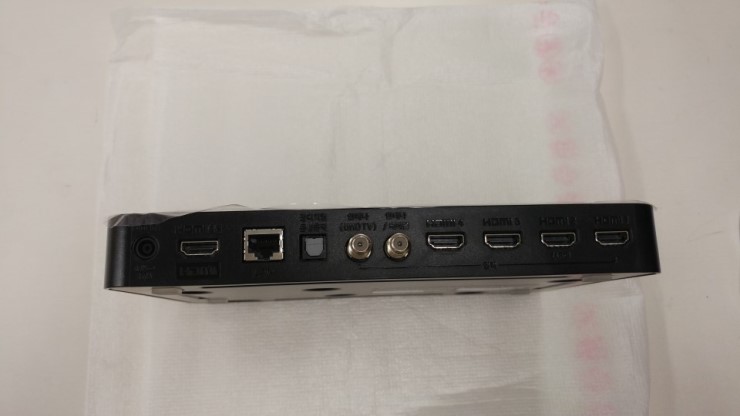

튜너 안테나 입력은 2개 입니다.

1개는 지상파 ATSC3.0 UHD방송용,

나머지 한개는 ATSC 2.0 (지상파, 케이블) 입니다.



이후에 셋트 분해 사진을 보시면 아시겠습니다만,

2개의 튜너 입력은 1개의 물리적 튜너로 구성되어져 있습니다.

허걱..  역시 대단하네요 ^^

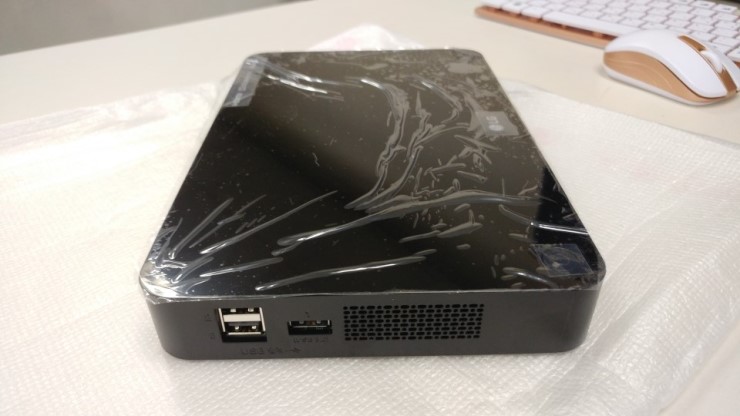

측면에 USB2.0 2개 포트와 USB3.0 1개 포트가 있습니다.











UHD방송 관련 정보를 들여다 보면, 하기와 같이 보여집니다.

맨 상단의 오른쪽에 안테나 신호 마크가 있습니다만,

수신세기에 따라서 안테나 신호 마크가 다르게 표현되고 있는 것을 확인 하였습니다.

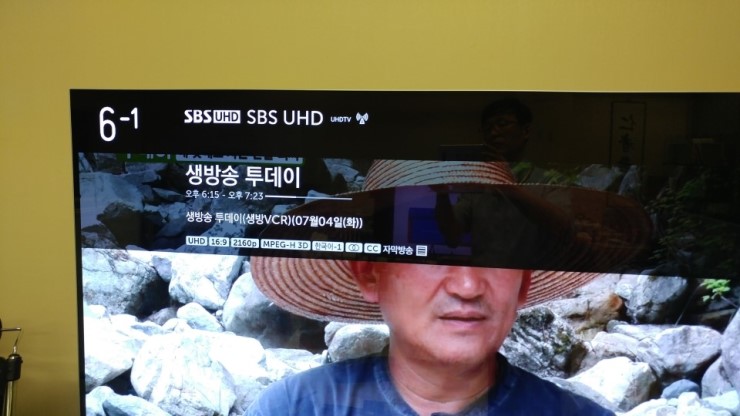

UHD / 16:9 / 2160P / MPEG-H 3D / 한국어 / 자막방송 지원 상태 입니다.





SBS UHD방송 채널입니다.



전체적으로 수신감도가 잘 나오지 않는다고 AS기사분에게 이야기를 하고,

현재 UHD방송 수신감도를 수치로 알 수 있는 방법이 있는지를 문의 하였습니다.



UHD방송 수신감도를 알 수 있는 방법을 알려 주시네요 ^^



먼저 UHD방송 수신 박스 리모콘으로 설정버튼을 누릅니다.



채널 아이콘에 맞추고, 채널 검색에 매직 리모콘 커서를 맞춰 놓습니다.

이 상태에서, 리모콘의 숫자키 1번을 10번 연타를 합니다.

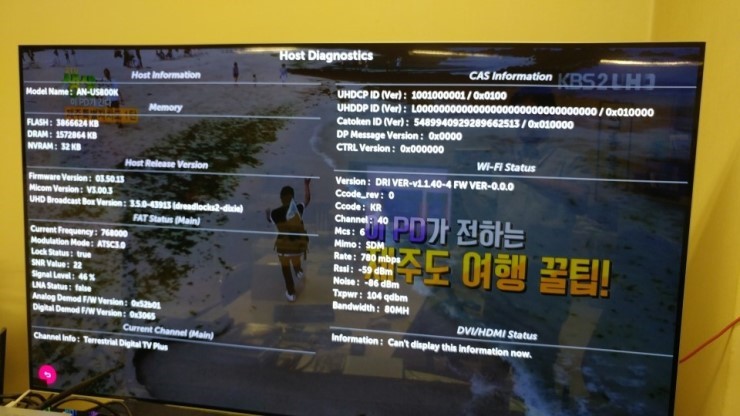

그러면, 하기와 같이, 현재 UHDTV 채널 방송 수신 상태 정보가 보여집니다.  와오 !!!!

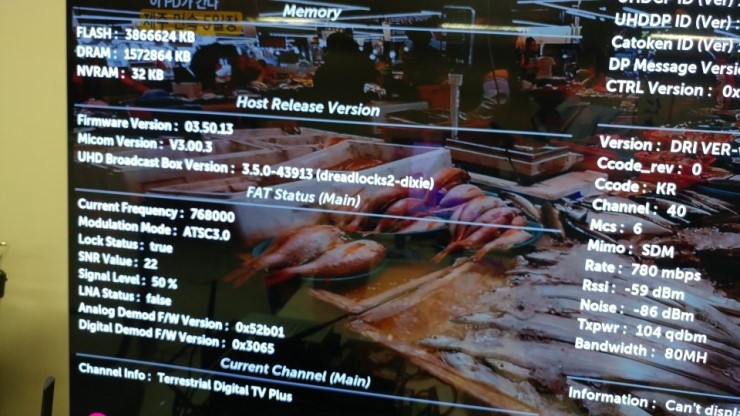

SBS UHD방송 채널 수신감도를 보면 50% 정도로 나타납니다.

이상 LG UHD방송 셋탑 관련 리뷰 내용을 올려드립니다.



HDMI EDID젠더 개발자 의견

16년 이전에 발매한 LG UHD 티비 전용으로,
지상파 수신을 위해서 LG에서 UHD방송셋탑을 발표하는데 이게 가성비가 좋습니다.
일반적인 출시 제품이 아니고 특정기간에 발매한 특정 티비를 위한 제품입니다.



LG에서는 특정 티비에서만 지원이 가능하게 하기 위해서,
첫번째로 티비의 EDID 를 검사해서 지원 모델이 아닌경우 아래와 같은 화면을 티비로 출력합니다.





강원전자에서 파는 EDID 복사기 (NETmate 4K 60Hz HDMI EDID NM-LAD02)



지원가능한 티비에서 EDID를 복사해 와야 합니다.
그래서 사용자분들이 첫번째 번거로움을 느끼고,
두번째는 사용하다보면 전원 시퀀스가 꼬이게 되면 복사 모드로 빠지게 되서 저장되 있던 EDID 값이 지워지게 됩니다.
이렇게 되면 다시 EDID를 복사하기위해 티비를 찾아다녀야 하는 상황이 되는거죠.



이 시점에서 제가 젠더를 개발 시작했습니다.
같은 기능을 하면서 번거로움을 없애고 더 저렴하게 만들수 있겠다는 각이 나와서..
여기까지 오게 됩니다..^^

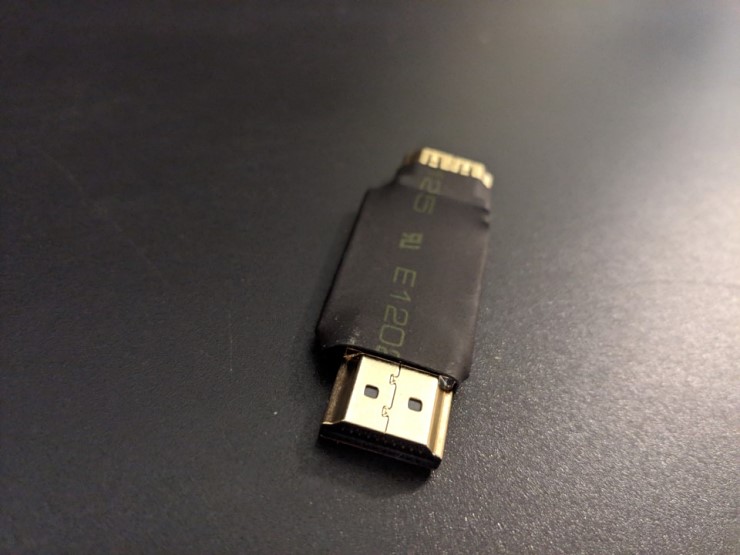

첫번째 버전의 젠더 사진입니다.



사진에 표시했듯이 영상과 음성이 전달되는 흔히 말하는 HDMI 신호선은
젠더에서 아무런 처리 없이 커넥터로 들어 왔다가 바로 반대쪽의 커넥터로 나가게 됩니다.

제가 장난을 치는 부분은 위쪽의 EDID통신을 하기위한 I2C 두 라인입니다.
부품들은 HDMI 포트에서 전원을 받아서  동작합니다.



젠더를 연결했을 위의 경고 화면이 보인다거나 아무런 화면 출력이 없으면 젠더가 불량이거나 오동작 하는것입니다.

물론 케이블 품질이 안좋은 경우 티비에 출력이 없어서 검은 화면이 보이게 됩니다.



이런 경우가 아니라면 셋탑은 정상적으로 신호를 보내게 되고,
티비는 신호를 받아보게 되는것입니다.



서두에 적었듯이 이 셑탑이 특정모델을 위해서 만들어 진것이기 때문에..
특정 모델에서 수신하기에 문제 없는 HDMI 신호 포맷을 보냅니다.



그동안 경험을 보면 비슷한 LG UHD 티비에서는 거의 문제가 없습니다.
반면, 삼성 특정 모델이나 4K 모니터 등에서 음성이 출력이 되지 않는 문제가 보고되고 있는데 이것은 셋탑의 HDMI 신호를 디스플레이 장치에서 정상적으로 표시하지 못하는 것 뿐입니다.



원래 예상은 첫번째 버전에서 나온 문제점들을 개선하고자 중간에 AP를 넣어서 HDMI 신호를 가공해 보려고 고민했지만..
첫번째 외부전원을 받아야 한다는 점과,
HDCP 라이센스 비용이 발목을 잡아서 포기하게 됩니다.

젠더는 LG UHD방송 셋탑하고만 통신합니다.
티비하고는 통신하지 않고 HDMI신호를 전달해 줄 뿐입니다



참조 하시기 바랍니다.



==================================

감사합니다.
