접는 핀이있는 Apple 18W USB-C 전원 어댑터 테어 다운 검토 : Genius Engineering
2019 년 10 월 22 일
Apple은 마침내 iPhone 11 Pro에 18W 고속 충전기를 포함하기로 결정했으며, iPhone 8 이상을 빠르게 충전하려면 USB-C-Lightning 케이블이 필요합니다.
영국과 홍콩에서 Apple의 18W USB-C 충전기에는 접는 핀이있어 충전기를 너무 쉽게 접어서 크기를 거의 절반으로 줄일 수 있습니다. 참고로, Apple은 2015 년 최초의 Apple Watch로 접이식 핀 디자인을 처음 선보였습니다.
접이식 핀이있는 Apple 18W USB-C 전원 어댑터에 대한 분해 리뷰입니다.
나는 디자인

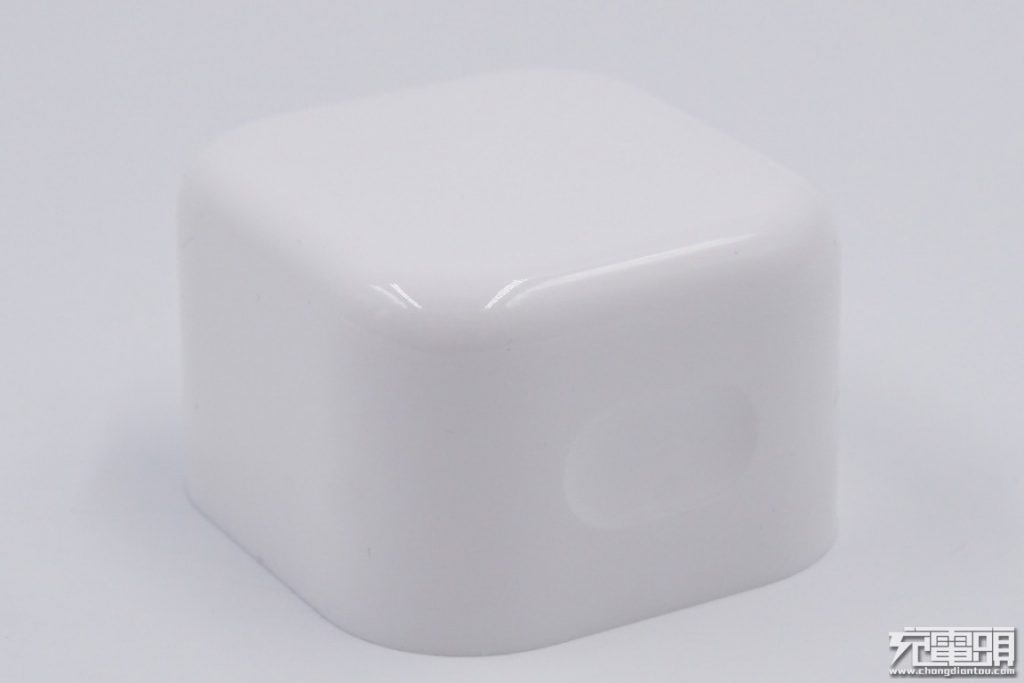

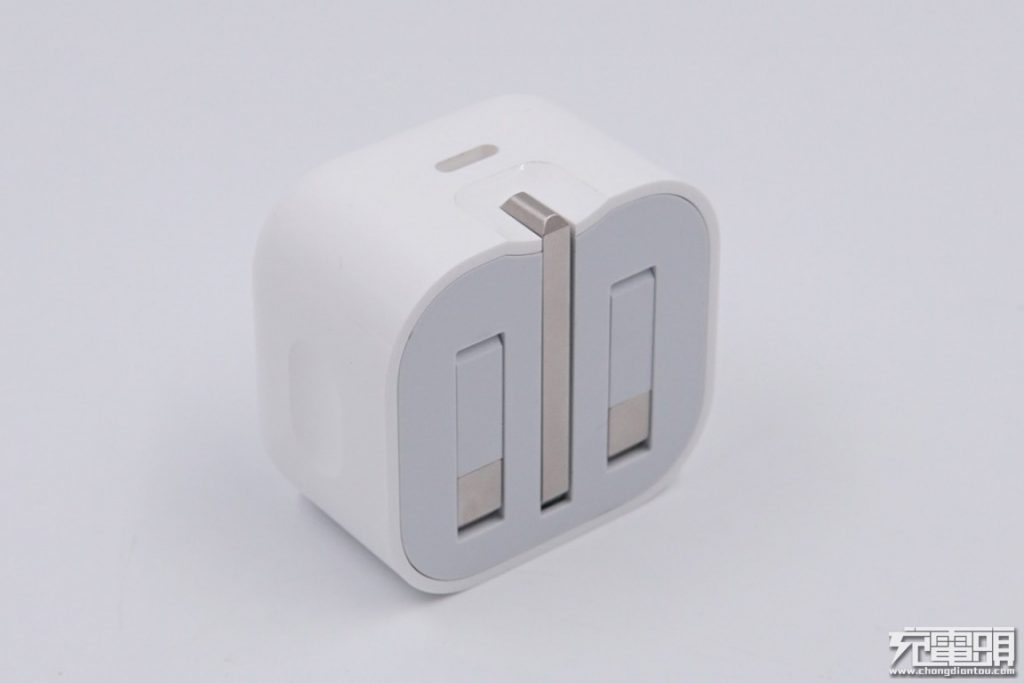

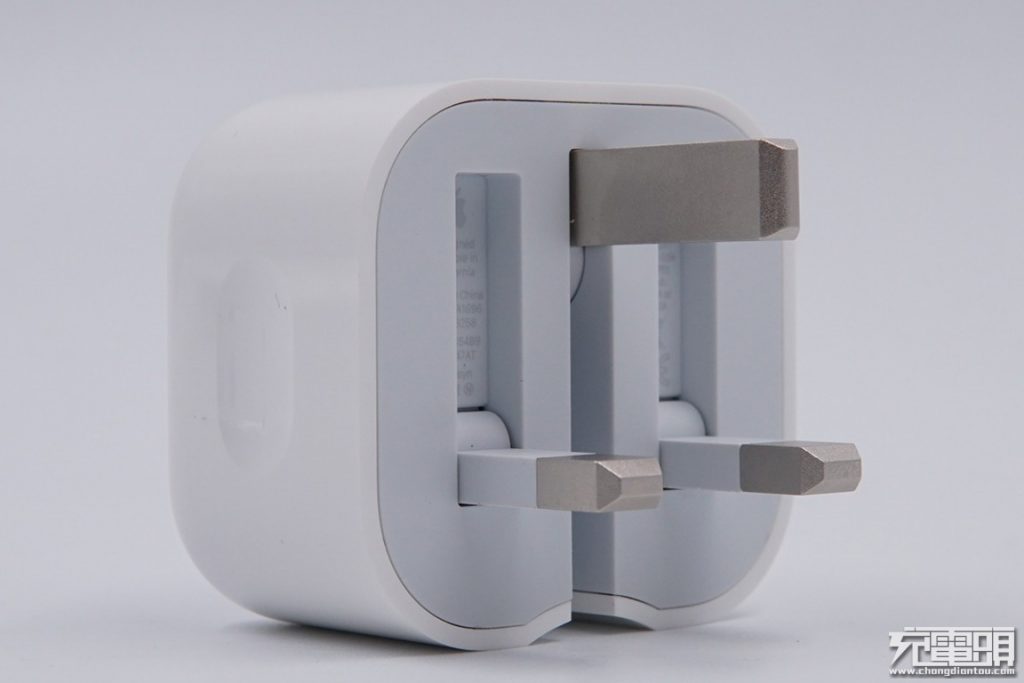

충전기는 둥근 박스 모양이며 Apple의 시그니처 광택 흰색 마감 처리되어 있습니다. 삽입 및 제거가 용이하도록 양쪽에 타원형 홈이 있습니다.

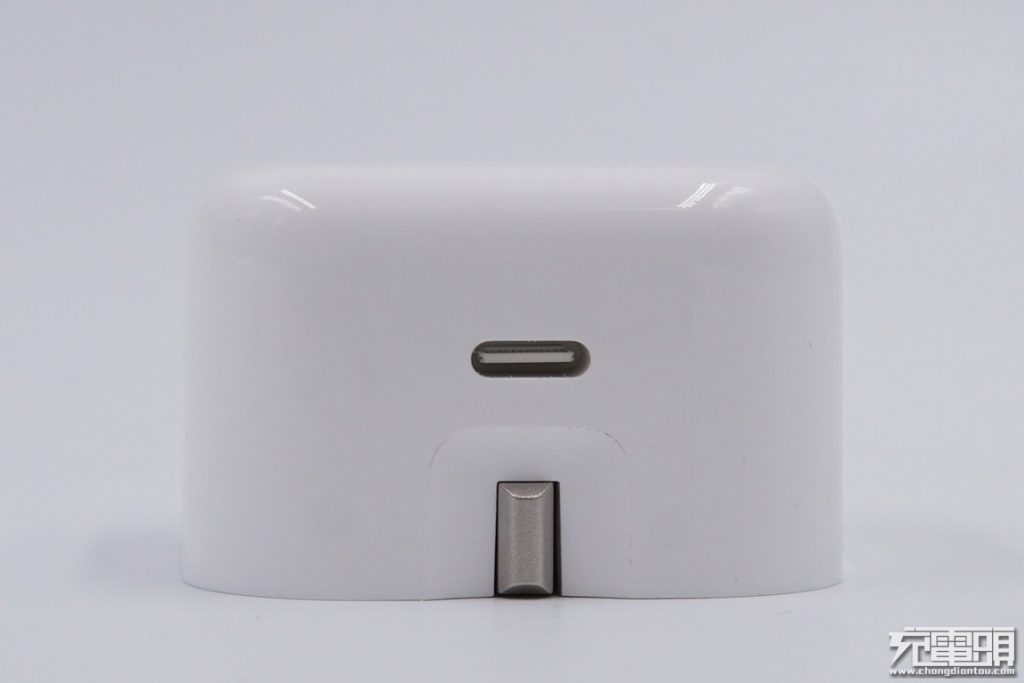

출력측에는 단일 USB-C 포트가 있으며 케이스 하단에 금속 핀을 노출시키기위한 또 다른 오목한 디자인이있어 사용자가 핀을 펼치기가 편리합니다.
3 개의 AC 핀은 구조적으로 연결되어 있습니다. 접지 핀을 토글하면 다른 두 개의 핀 (천재 디자인)이 동시에 움직입니다.
이 충전기에 대한 정보를 찾을 수 없습니다.
정보가 핀 아래에 레이저로 표시되어 있습니다.
모델 번호 : A1696 일련 번호 : C3D84548926J747AT 입력 : 100-240V ~ 50 / 60Hz 0.5A USB PD 출력 : 5V / 3A, 9V / 2A

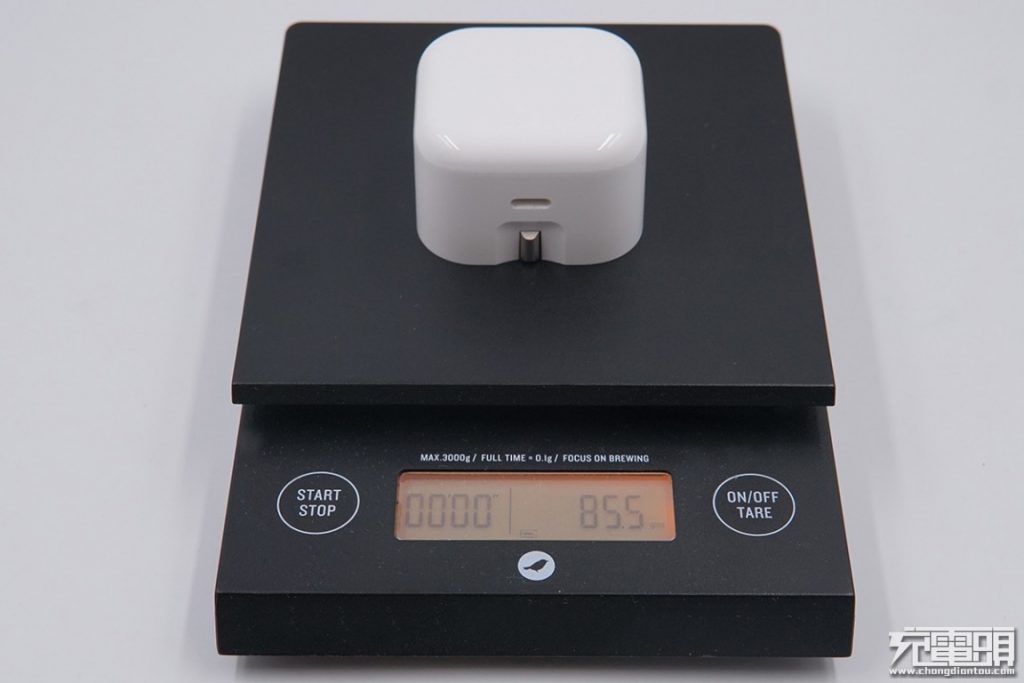

무게는 85.5g / 3.02oz입니다.

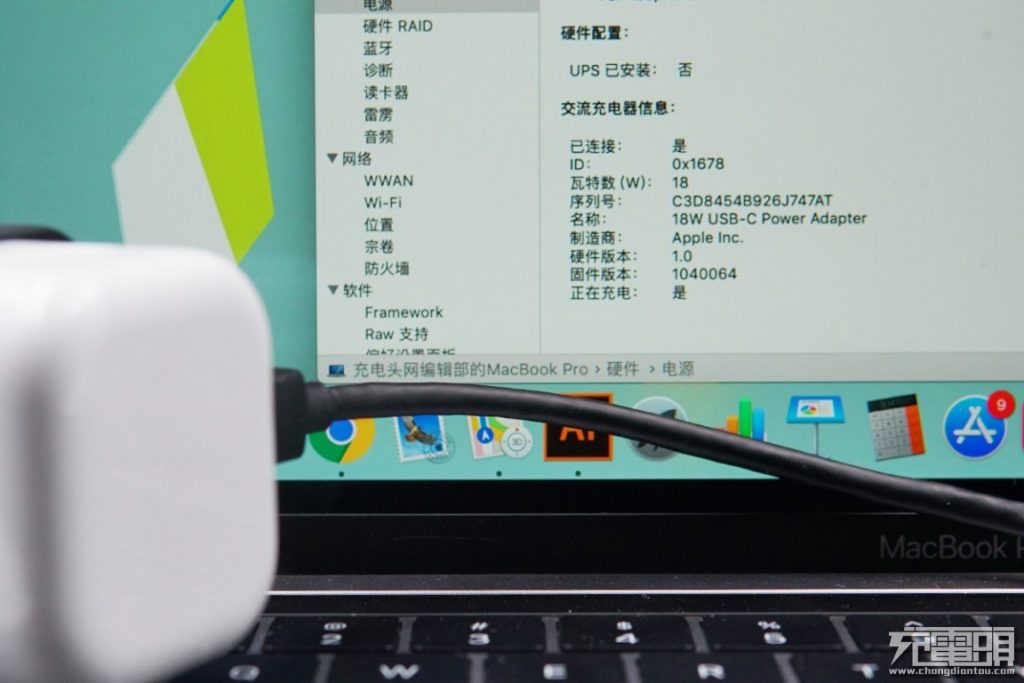

충전기의 일련 번호는 시스템 정보에있는 것과 일치합니다.
II 테스트

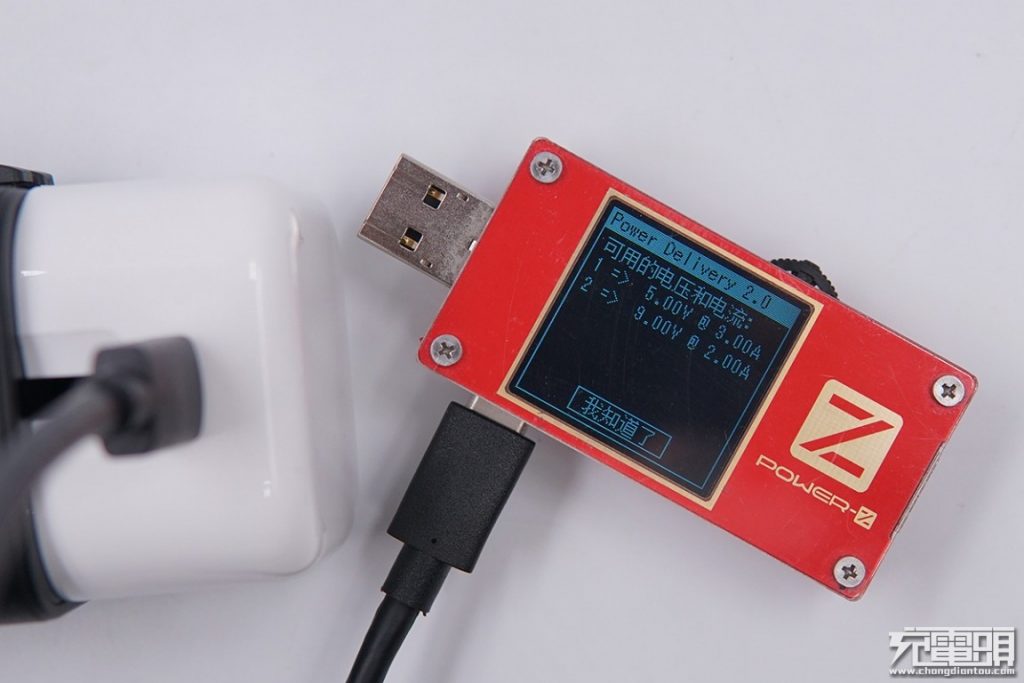

ChargerLAB Power-Z KT001 USB 전원 테스터를 사용하여 5V / 3A 및 9V / 2A에서 출력되는 USB-PD 2.0을 지원한다는 것을 알고 있습니다.

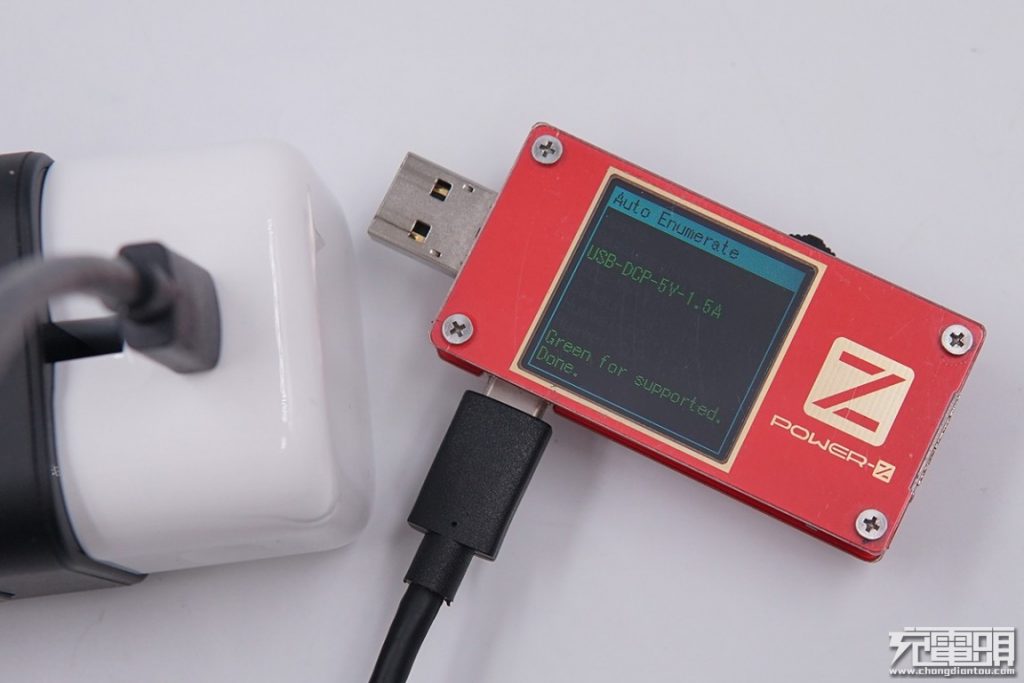

USB-PD 외에도 USB DCP 프로토콜 만 지원합니다.

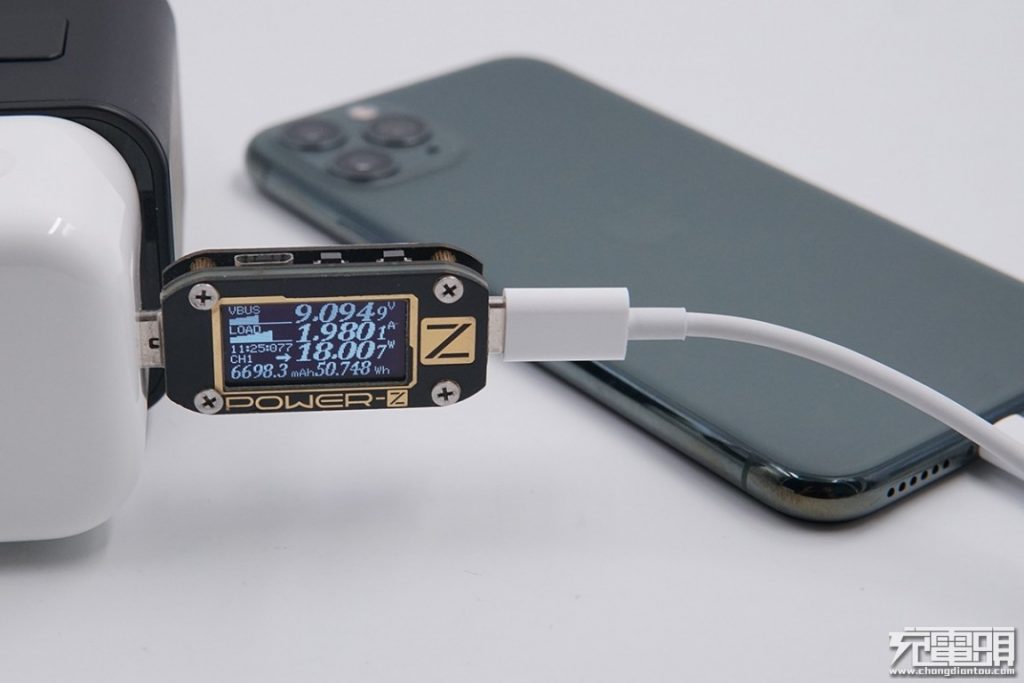

iPhone 11 Pro를 충전하면 PD 프로토콜에 따라 9.09V 1.98A 18.01W가 제공됩니다.

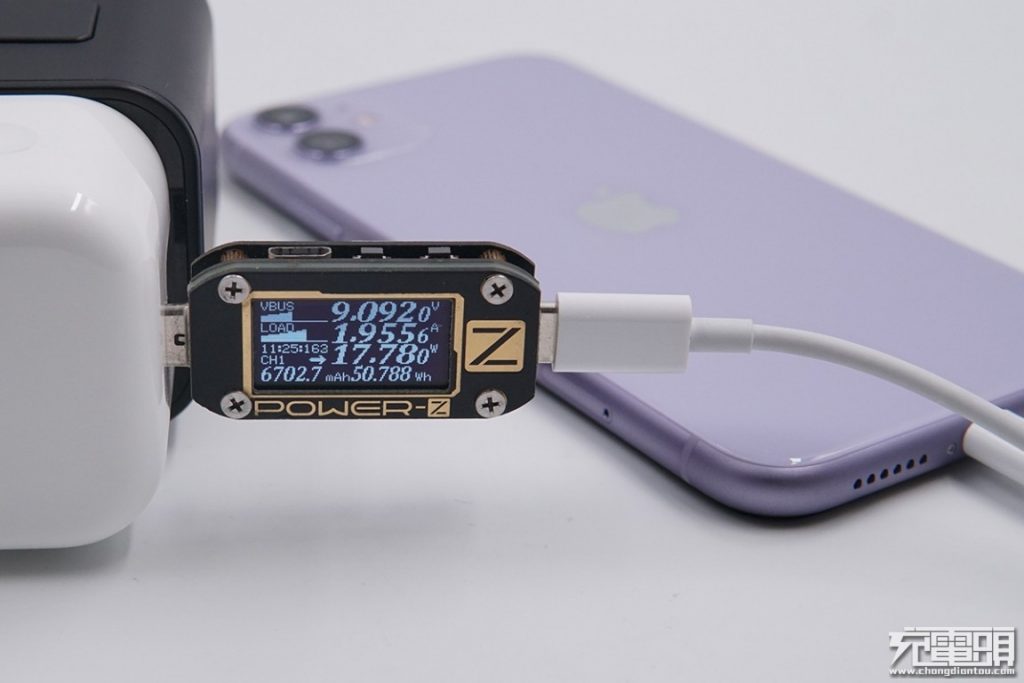

iPhone 11을 충전하면 PD 프로토콜에 따라 9.09V 1.96A 17.78W가 제공됩니다.
III 해체
케이스가 너무 두껍기 때문에 충전기 측면을 따라 케이스를 자르려면 전기 절단기를 사용해야합니다. 케이싱의 두께는 일반 충전기의 거의 두 배입니다.

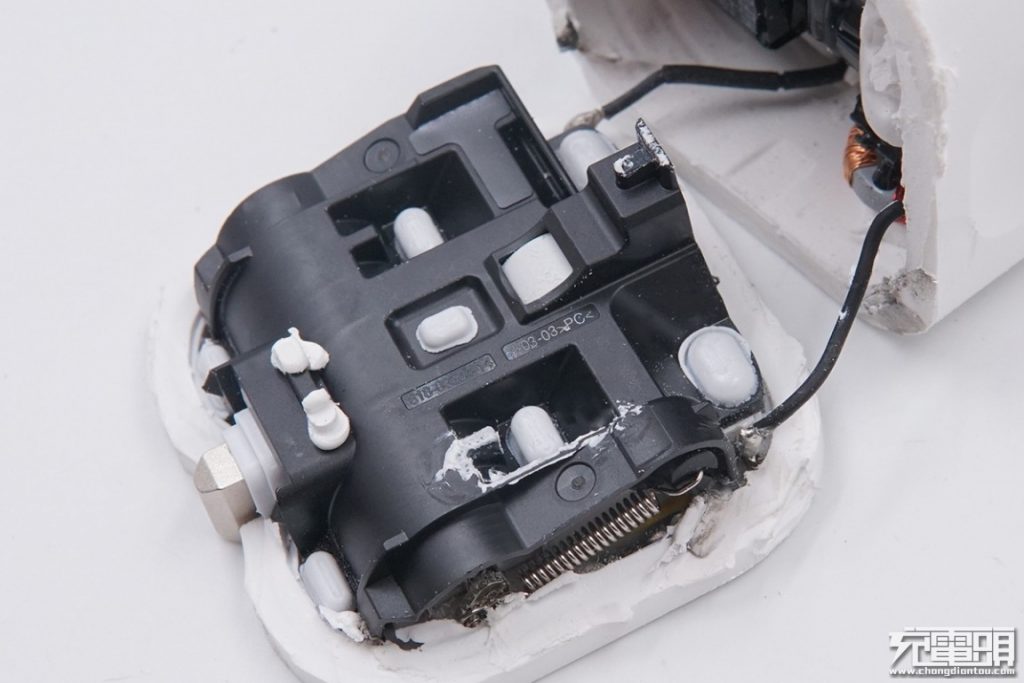

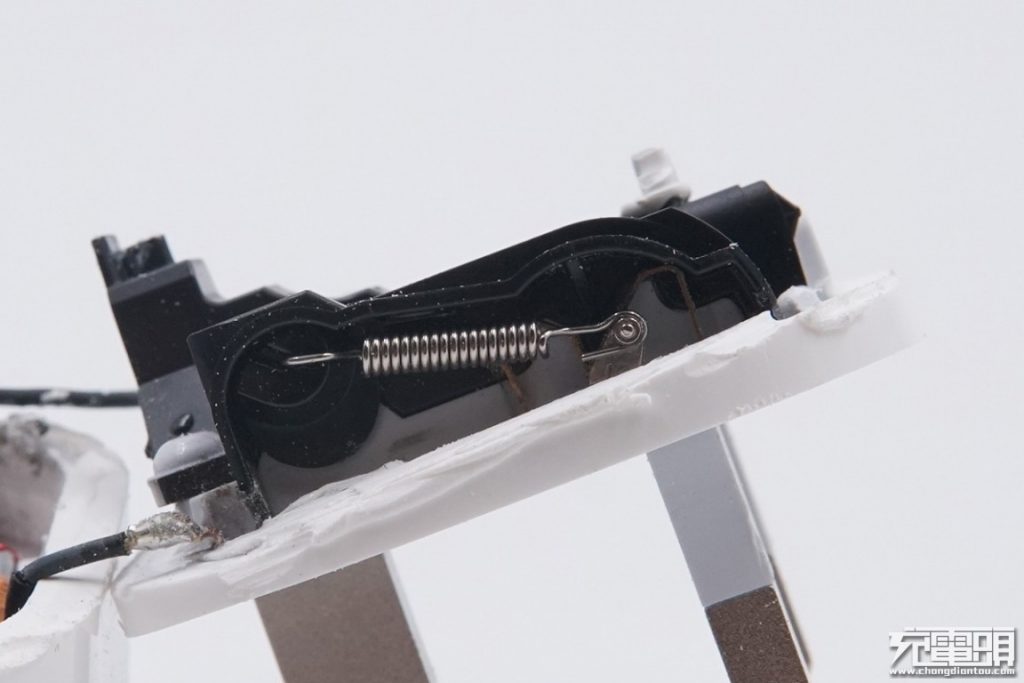

접는 핀용으로 설계된 브래킷이 있으며 외부 케이싱에 용접되어 핀을 잘지지하고 절연합니다.
링키지 스프링은 AC 핀의 양쪽에 사용됩니다.
YouTube 에서 Thang010146을 제공하여 작동 방식을 보여주는 메커니즘의 간단한 렌더링

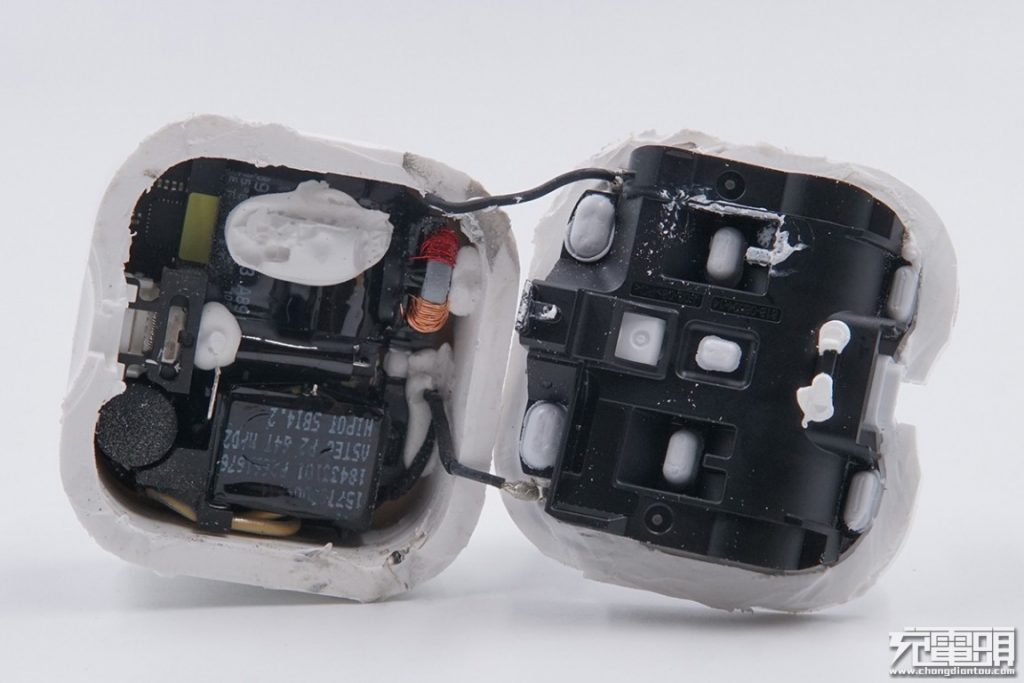

충전기의 내부가 접착되어 있으며 회로 보드가 케이스 내부에 단단히 고정되어 제거하기가 어렵습니다.

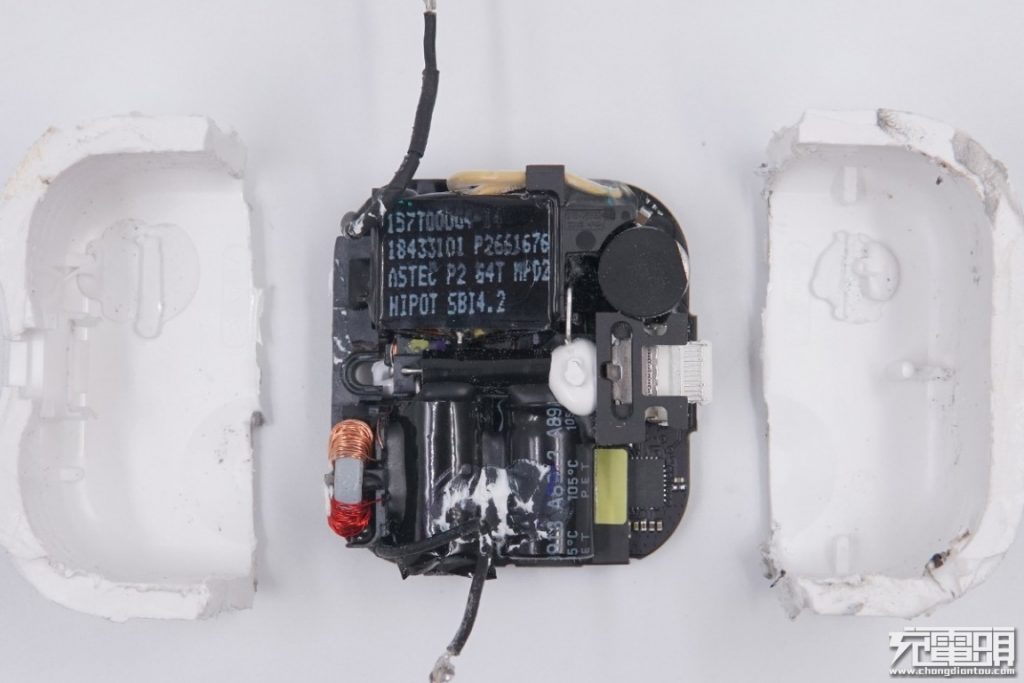

케이싱을 다시 잘라야합니다.

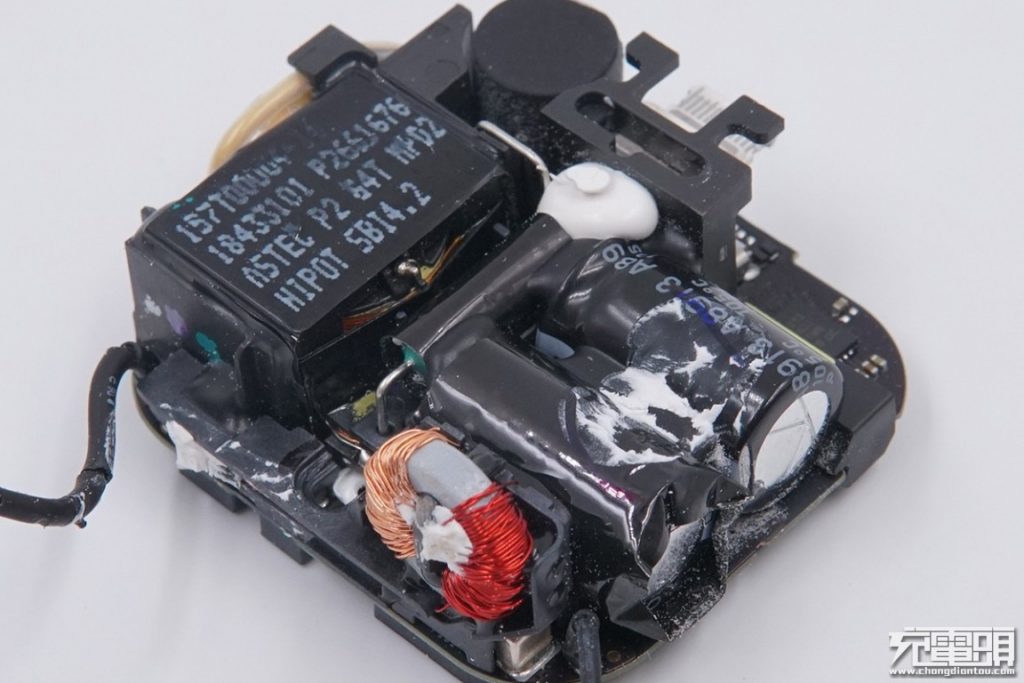

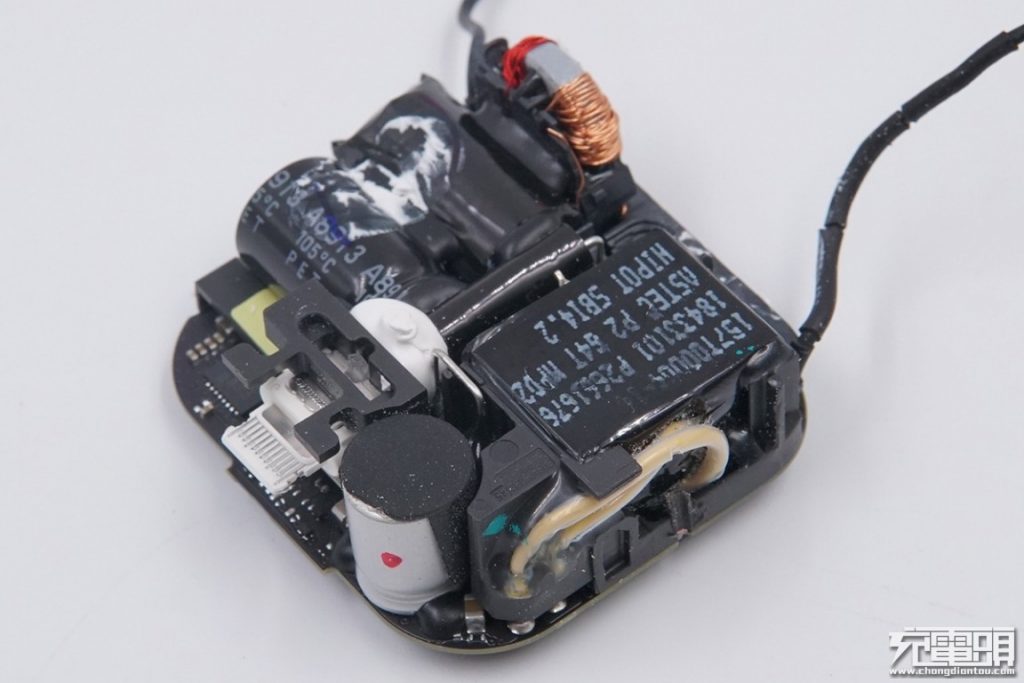

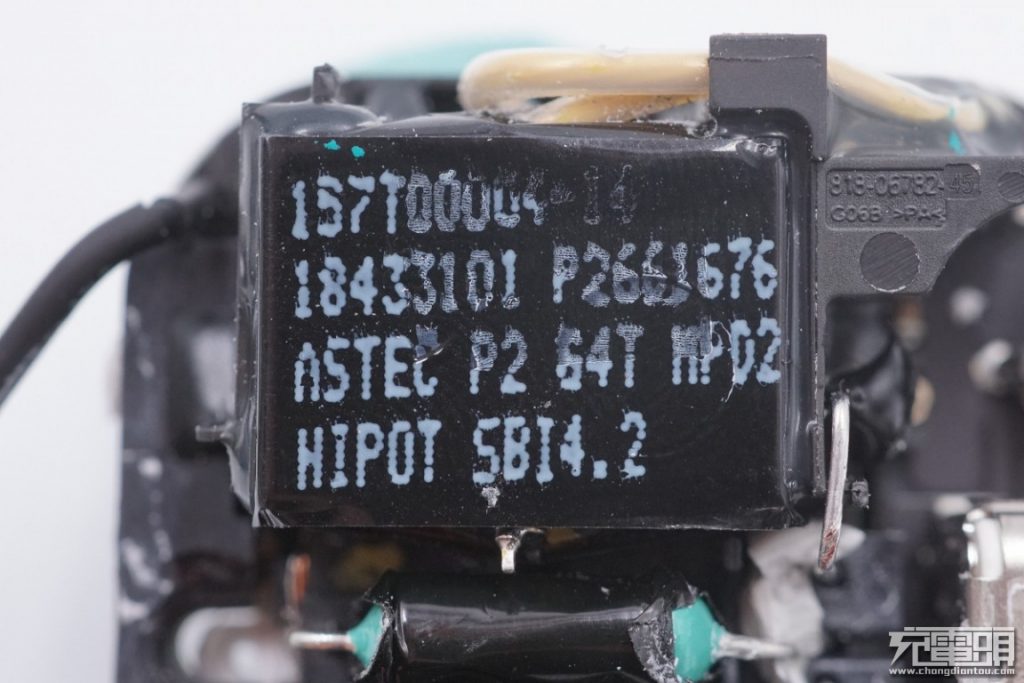

변압기는 Astec에서 제작합니다. 따라서 충전기는 아마도 Apple의 충전기 제조업체 인 Astec이 오랫동안 만들었을 것입니다.

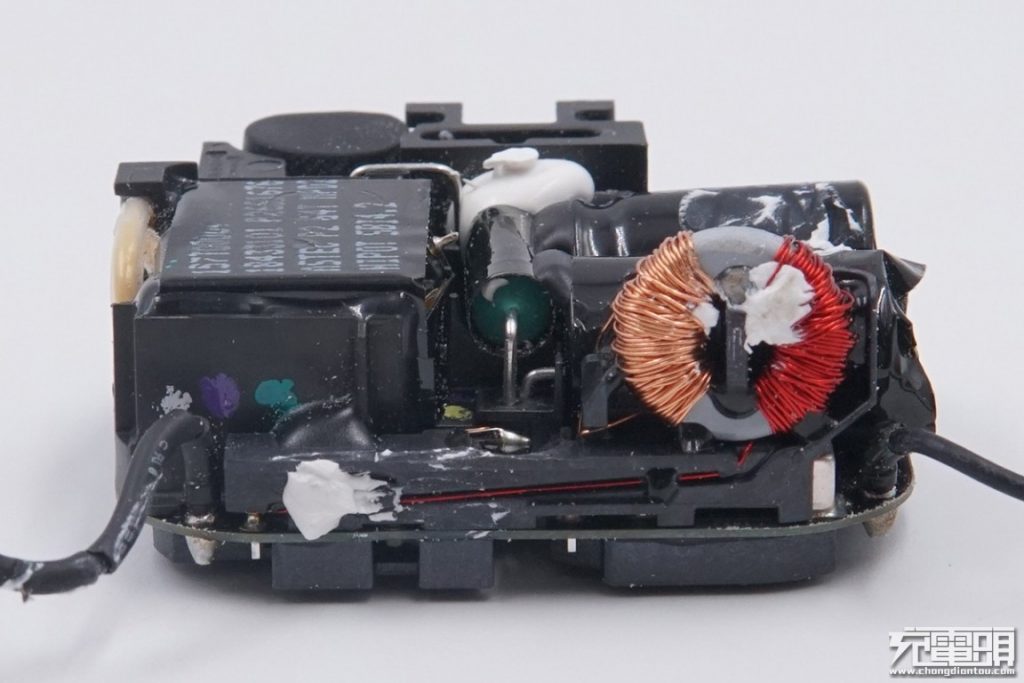

자기 링은 입력 공통 모드 초크이며 입력 필터 커패시터는 수평으로 배치됩니다.

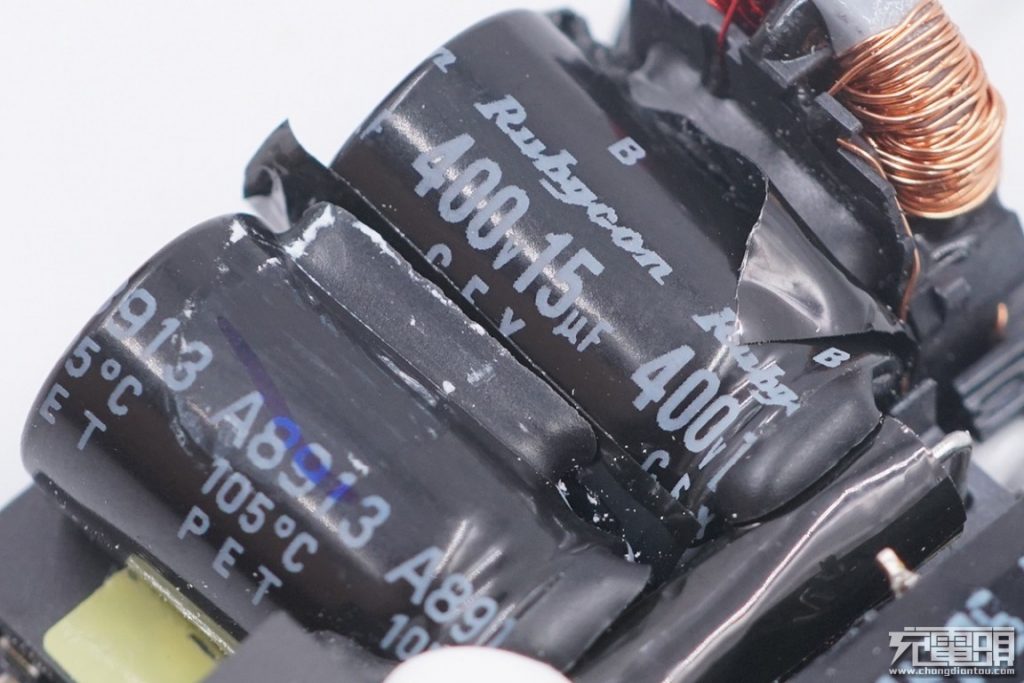

2 개의 Rubycon 필터 전해 커패시터, 400V 15μF, 프리미엄 구성 요소. 입력 단자에 가까운 커패시터는 절연 테이프로 싸여 있습니다.
변압기 옆의 검은 색 고무 덮개 아래에는 출력 필터링을위한 견고한 커패시터가 있습니다.

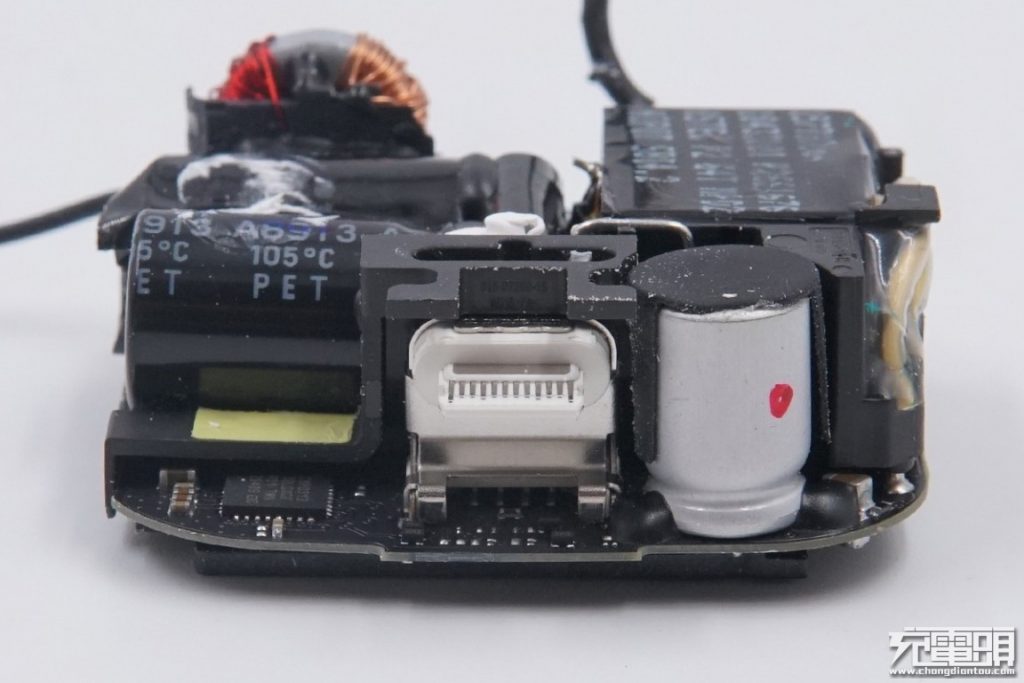

USB-C 포트가 중앙에 있습니다. 동시에, Apple의 고유 한 USB-C 커넥터 솔루션도 사용하는데, 이는 완전한 USB-C 포트를 형성하기 위해 외부 케이스와 결합되어야합니다.

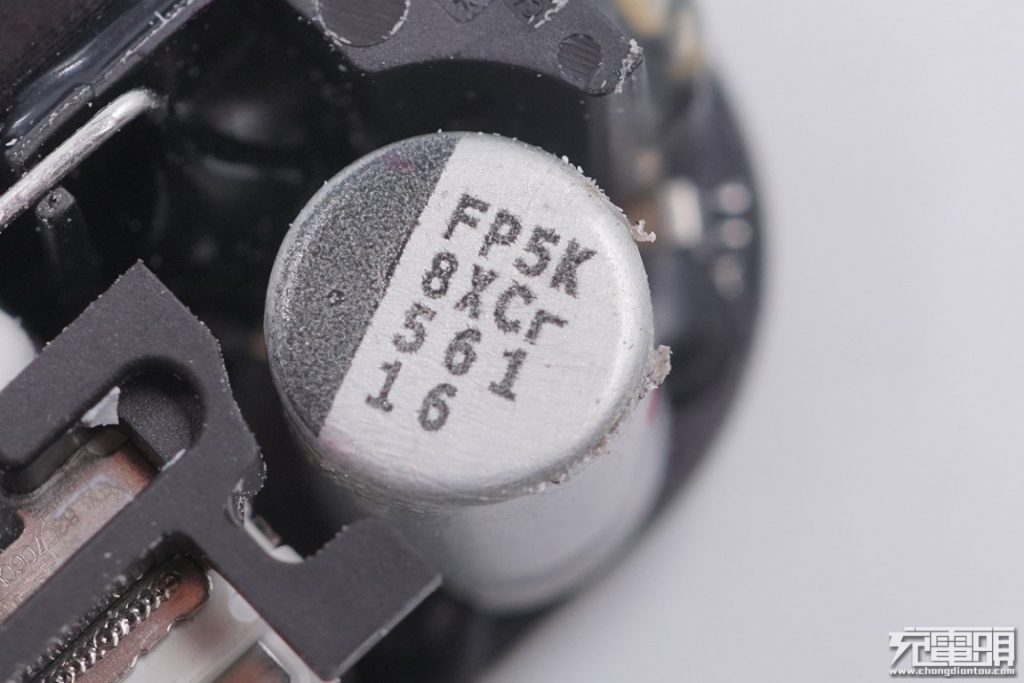

Nichicon FPCAP FP5K 출력 필터 솔리드 커패시터, 16V 560μF, 5000 시간 정격 수명. 프리미엄 구성 요소.
추가적인 안전을 위해 변압기의 2 차 출력의 다층 절연 전선.

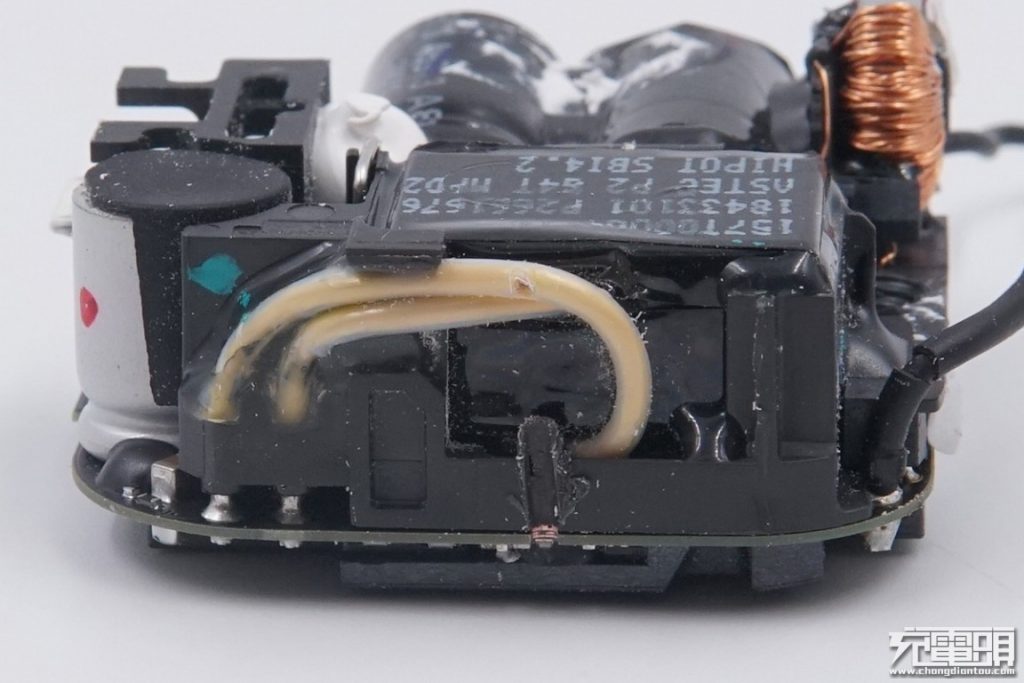

이 측면에서 입력 와이어가 프레임 내부에 고정되어 있음을 알 수 있습니다.

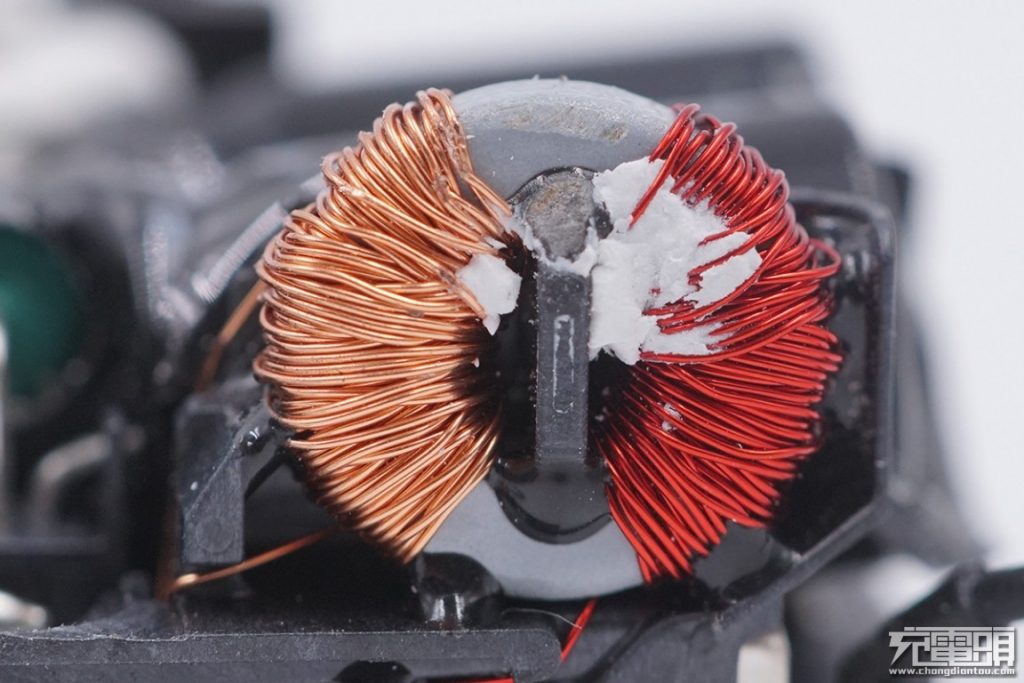

EMI 전자기 간섭을 제거하는 데 주로 사용되는 공통 모드 초크의 클로즈업입니다.

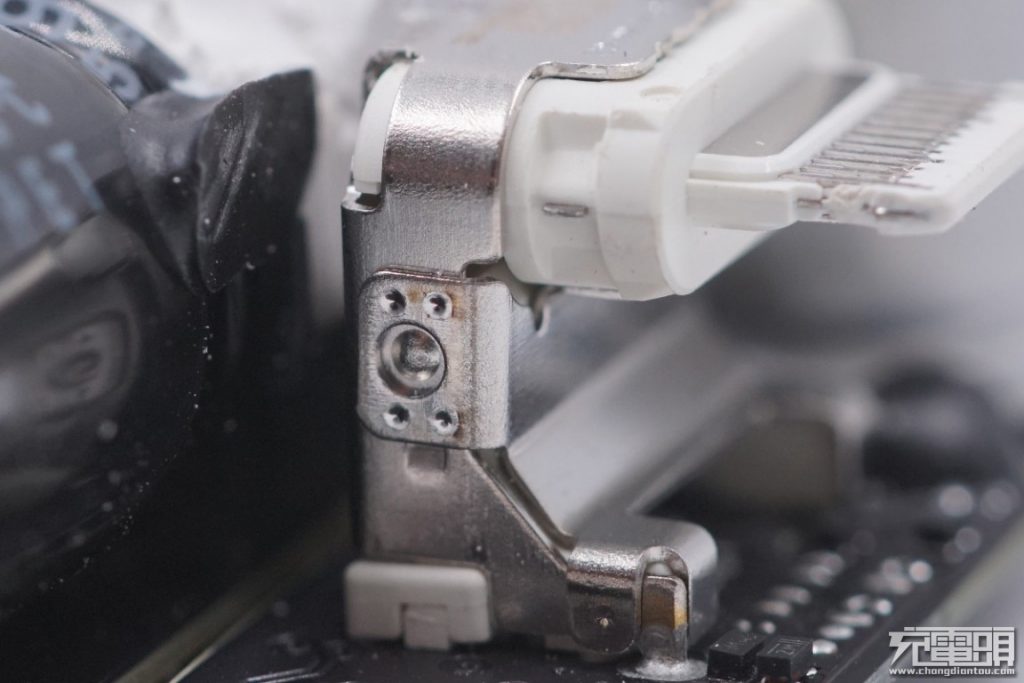

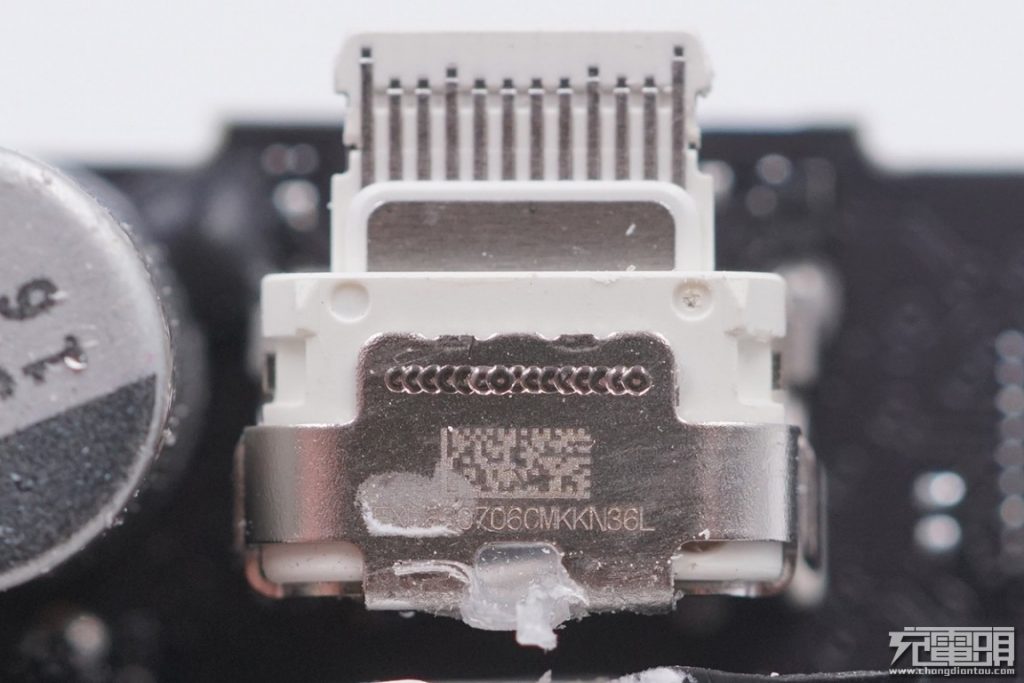

USB-C 인터페이스는 구조적 강도를 높이기 위해 금속 케이스에 들어 있습니다.
금속 케이스에 표시.
이 포트 옆에는 CCG3 시리즈에 속하는 Apple 맞춤형 칩인 CYPD3135 모델 인 Cypress의 USB PD 프로토콜 식별 칩이 있습니다.

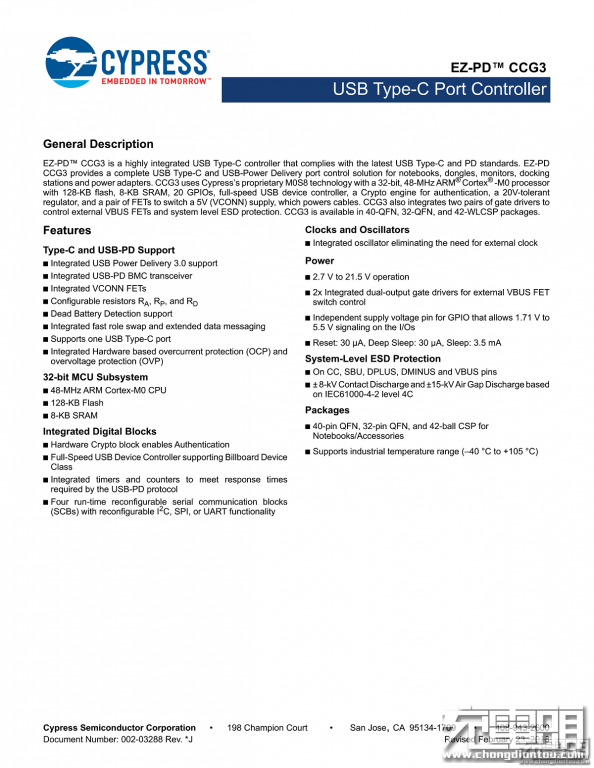

EZ-PD ™ CCG3는 최신 USB Type-C 및 PD 표준을 준수하는 고집적 USB Type-C 컨트롤러입니다. EZ-PD CCG3는 노트북, 동글, 모니터, 도킹 스테이션 및 전원 어댑터를위한 완벽한 USB Type-C 및 USB-Power Delivery 포트 제어 솔루션을 제공합니다. CCG3는 128KB 플래시, 8KB SRAM, 20 개의 GPIO를 갖춘 32 비트, 48MHz ARM® Cortex® -M0 프로세서, 인증을위한 Crypto 엔진, 케이블에 전원을 공급하는 5V (VCONN) 전원을 전환하기위한 20V 허용 레귤레이터 및 FET 쌍. CCG3는 또한 2 쌍의 게이트 드라이버를 통합하여 외부 VBUS FET 및 시스템 레벨 ESD 보호를 제어합니다. CCG3은 40-QFN, 32-QFN 및 42-WLCSP 패키지로 제공됩니다.

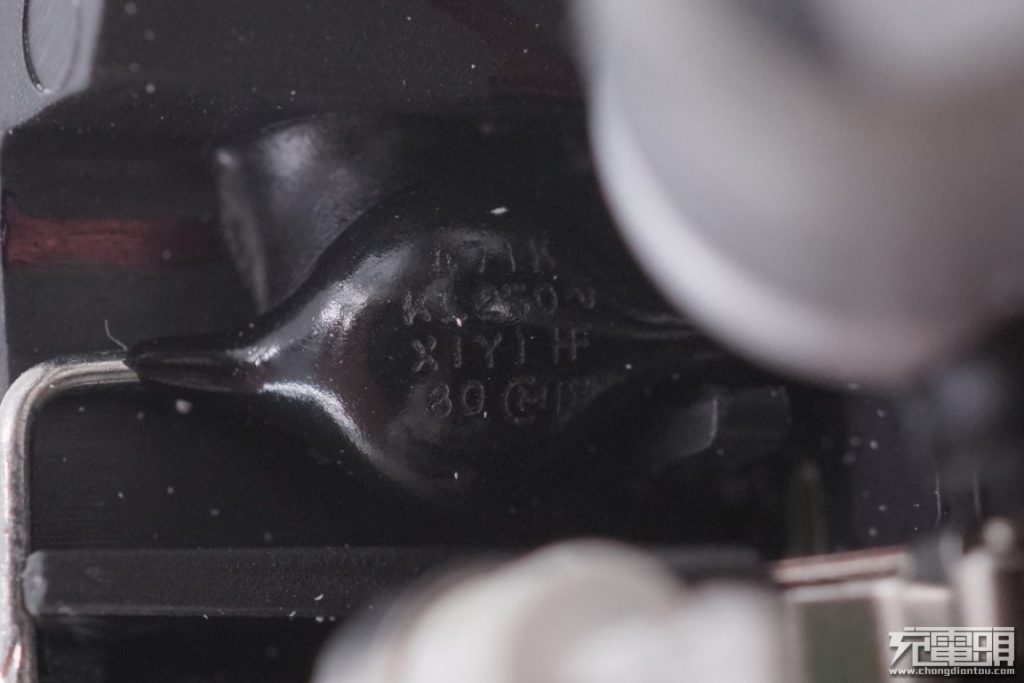

출력 간섭 방지를위한 검은 색 Y 커패시터.

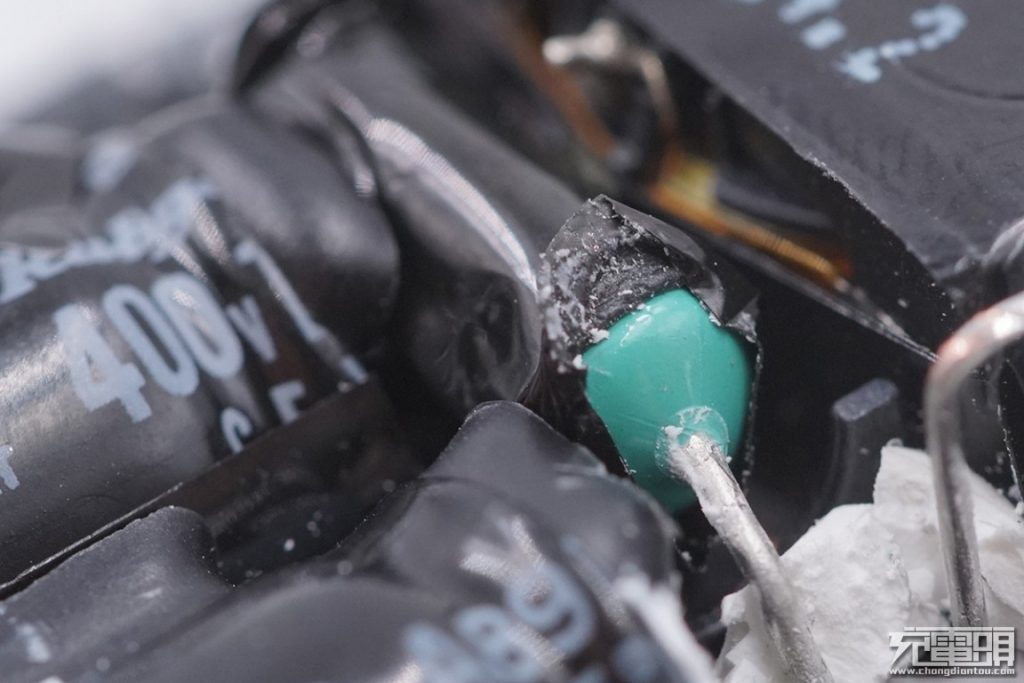

컬러 링 인덕터는 전해 커패시터의 꼬리에 배치되고 절연 테이프로 싸여 있습니다.

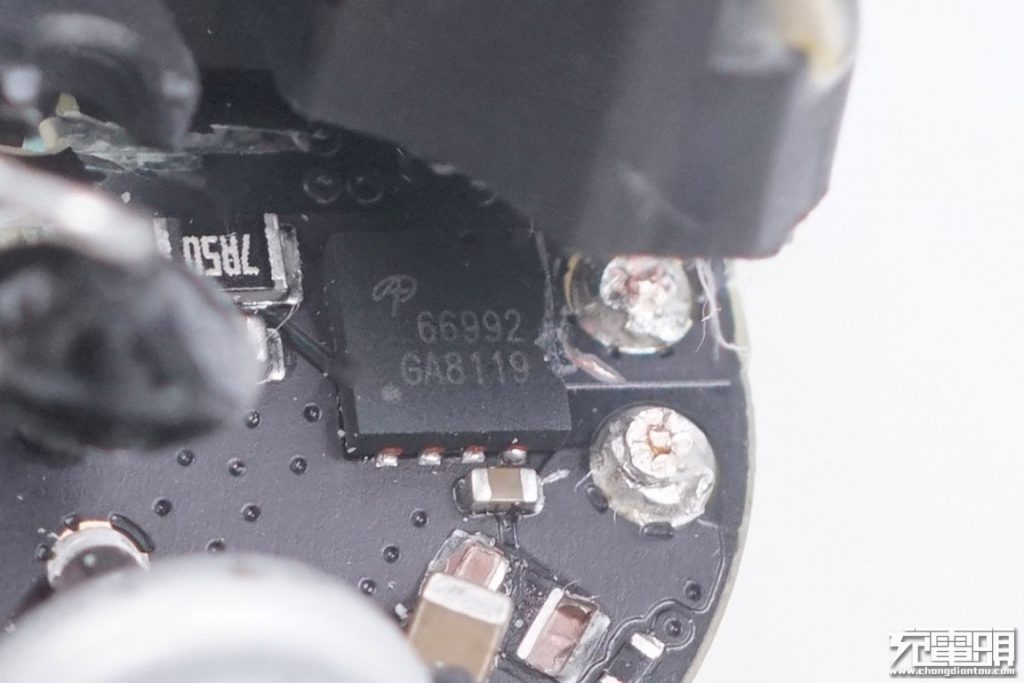

2 차 동기 정류 MOS 튜브 인 66OS 표시가있는 AOSMD 동기 정류 MOS는 맞춤형 모델 인 변압기 아래에 숨겨져 있습니다.

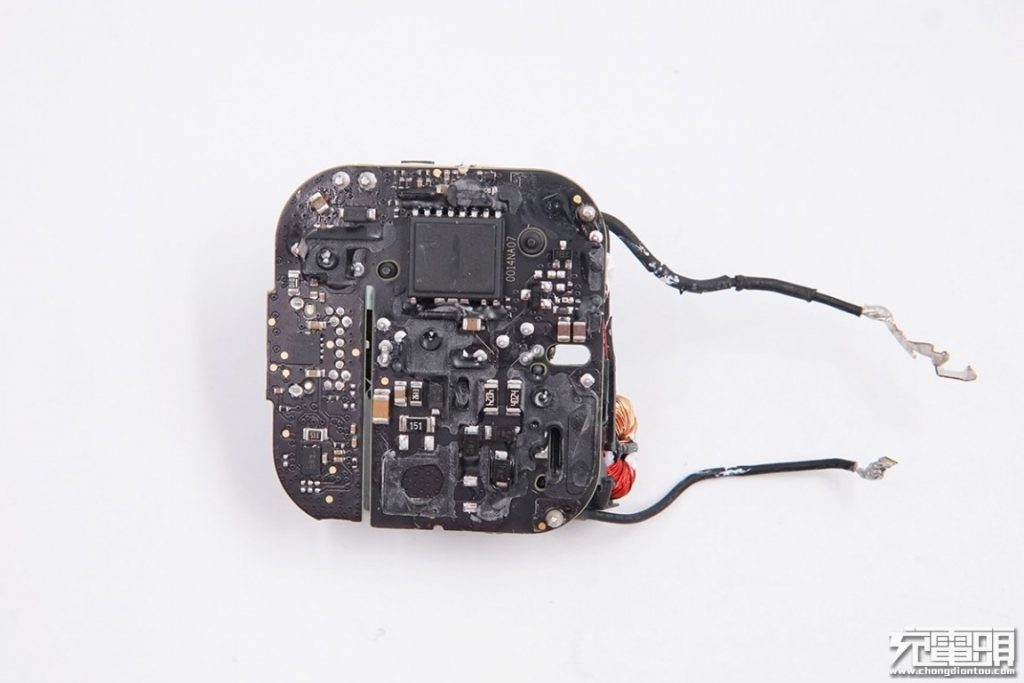

플라스틱 골격은 PCB 뒷면을지지하는 데 사용됩니다. 분해 후 패치 구성 요소 외에 PCB에 약간의 잔류 접착제가 있습니다.

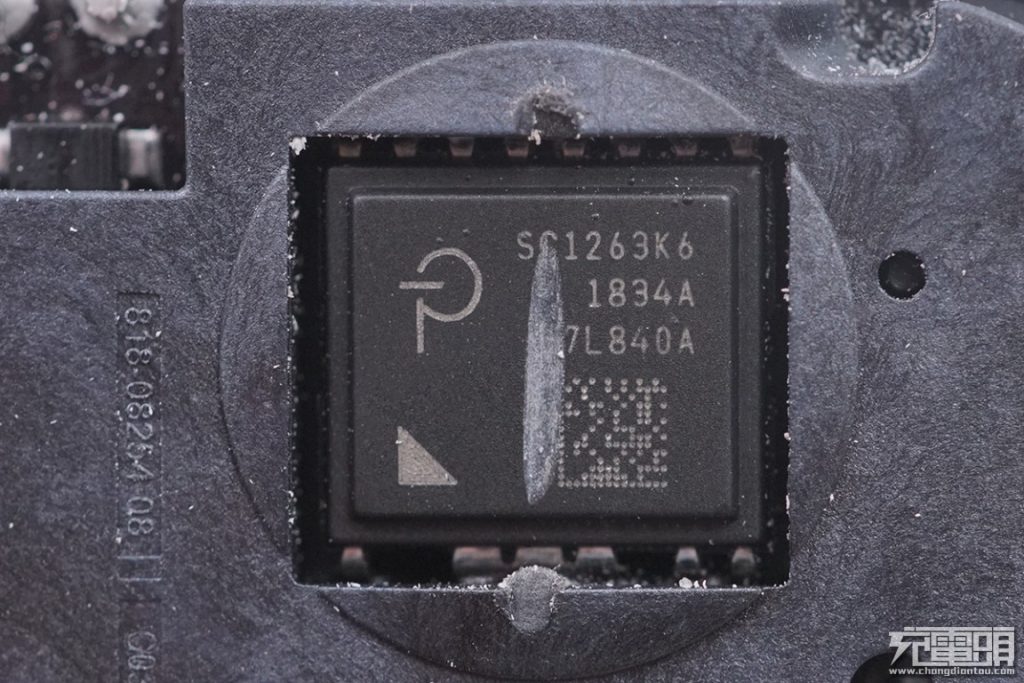

충전기의 메인 컨트롤러 칩은 PI에서 제공되며 Apple의 맞춤형 부품 번호는 SC1263K6입니다. 분해 중에 긁혔습니다.

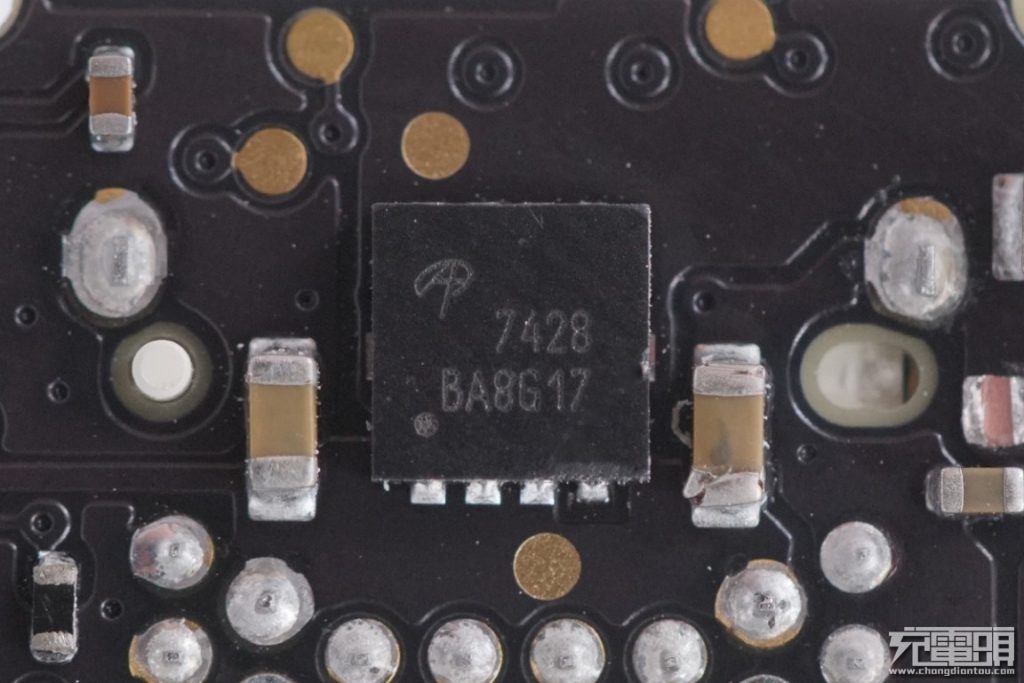

AOSMD AON7428 NMOS는 VBUS 스위칭, 내전압 30V 및 낮은 전도 저항에 사용됩니다.

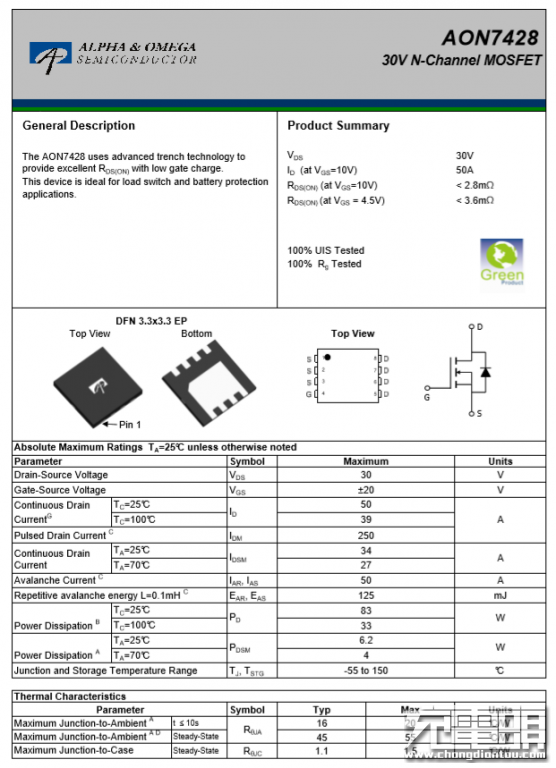

AOSMD AON7428의 상세 사양.

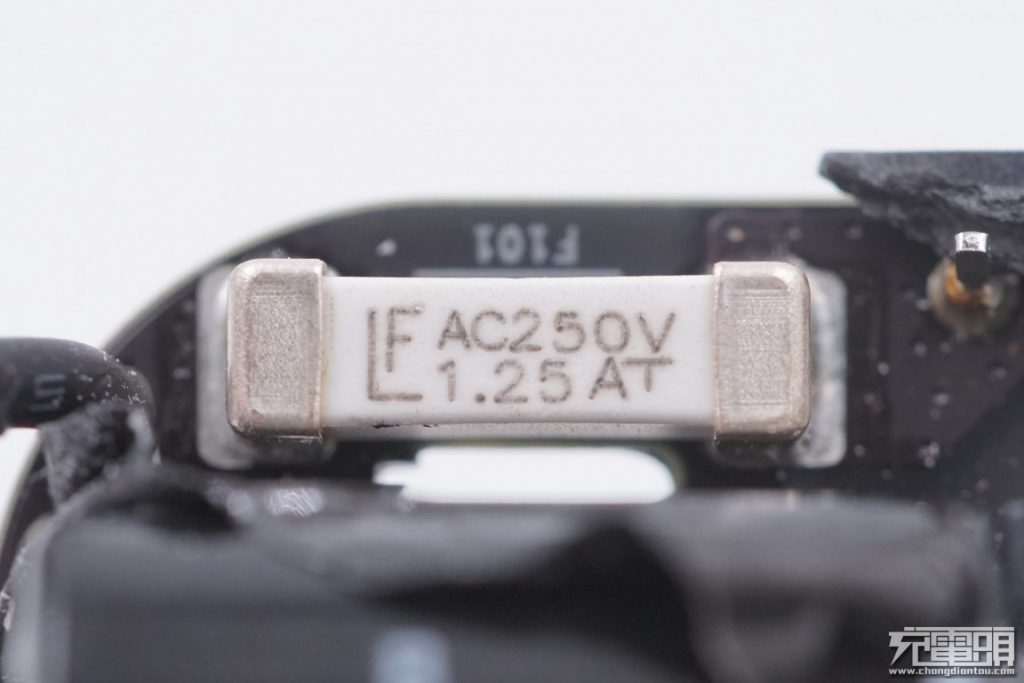

Littelfuse의 입력 퓨즈. 최고의 물건.

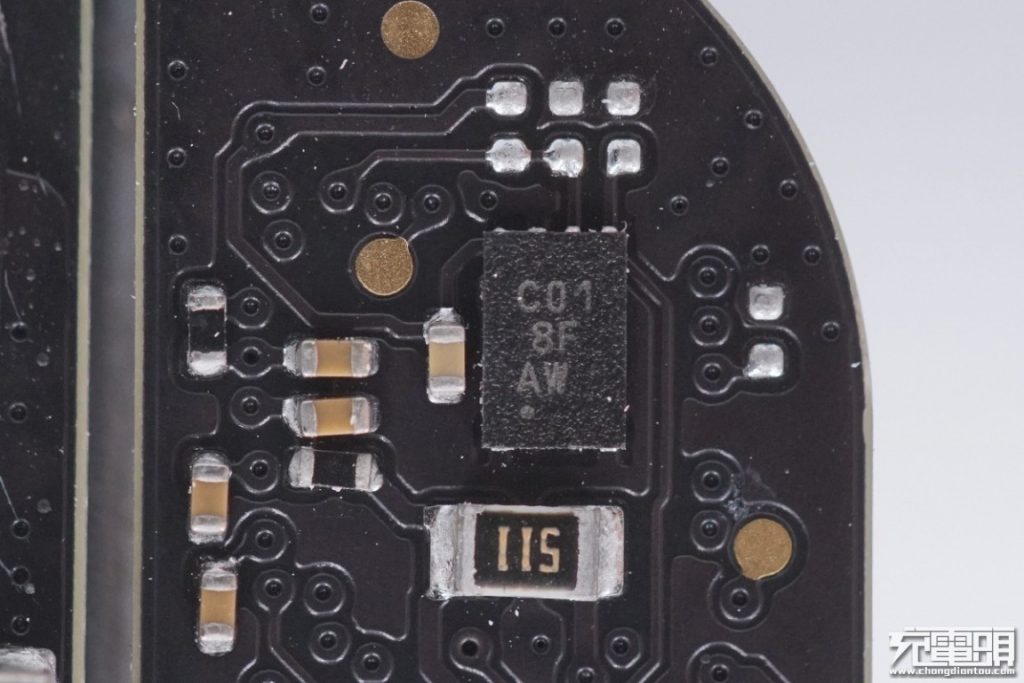

충전기의 일련 번호 정보를 저장하기위한 플래시 메모리.

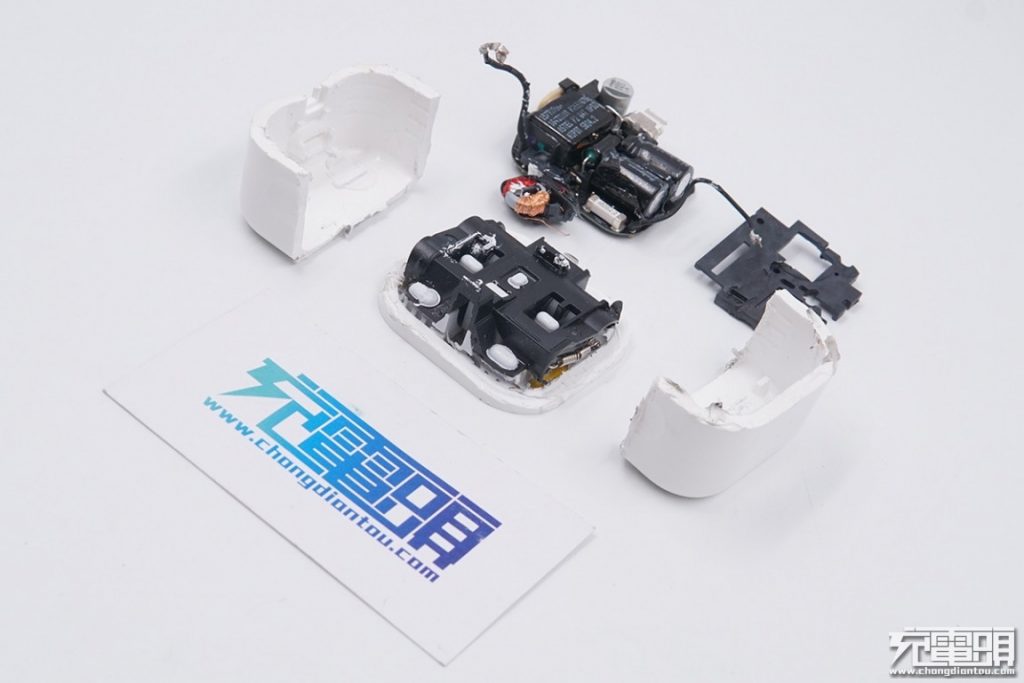

모든 구성 요소.
IV 결론
Apple 충전기 분해를 따르면 구성 요소 사용 측면에서 Apple이 최고라는 것을 알고있을 것입니다. 일본 커패시터를 사용하면 신뢰성과 수명이 보장됩니다. 맞춤형 PI 및 Cypress 칩은 고성능 및 고효율을 제공합니다. 두꺼운 케이스와 정교한 내부 프레임은 견고성과 안전성을 높여줍니다. 천재적인 디자인의 폴딩 핀은 실용적이고 심미적으로 즐겁습니다.
그러나 USB-PD 표준의 초기 채택자인 Apple이 2019 년 말 USB-PD 2.0을 계속 사용하는 것은 이상한 일입니다.
장점 :
아름다운 안과 밖.
최고의 구성 요소.
iPhone 8 이상에서 18W 고속 충전.
단점 :
비싸다 (£ 29).
USB-PD 2.0 만 해당
