2019CES (International Consumer Electronics Show)에서 Skyworth는 TV 상자, 스마트 스피커 및 스마트 보조 3 대 1 스마트 제품인 Skyworth 소형 AI 상자를 전시했습니다. 이 제품은 Skyworth와 Baidu가 공동으로 개발했으며 Baidu에서 내장 지능형 음성 시스템을 제공합니다.

스카이 워스의 소형 AI 박스에는 TV와 스피커의 이중 모드가 있으며, TV와 연결되면 TV 박스가됩니다. 독립적으로 작동하면 스마트 스피커로 전환 할 수 있습니다. 신중하게 배우십시오.

먼저 Skyworth 소형 AI 상자

패키지 전면 오른쪽 하단에 작은 로고가 있고 제품 ​​이름이 있습니다. Skyworth의 작은 AI 상자, 글꼴 및 로고의 색상은 회색이며 스피커의 전체 톤을 반영합니다. 프론트 스피커의 그림은 그림자 원근법이고 입체 효과가 강하여 Xiaobian은 연필로 스케치 그림을 상기시킵니다.

패키지 뒷면에는 제품 이름, 제품 모델 번호, 버전 번호, 크기, 총 중량, 성능 표준, 제조업체, 주소 등 제품 이름이 자세히 설명되어 있습니다. 제품의 바코드 정보도 텍스트의 오른쪽에 첨부됩니다.

작은 음성 도우미의 로고 및 Skyworth의 작은 AI 상자의 텍스트 클로즈업.

포장 목록 : Skyworth 소형 AI 박스, 전원 어댑터, HDMI 케이블, Bluetooth 리모컨, 사용 설명서.

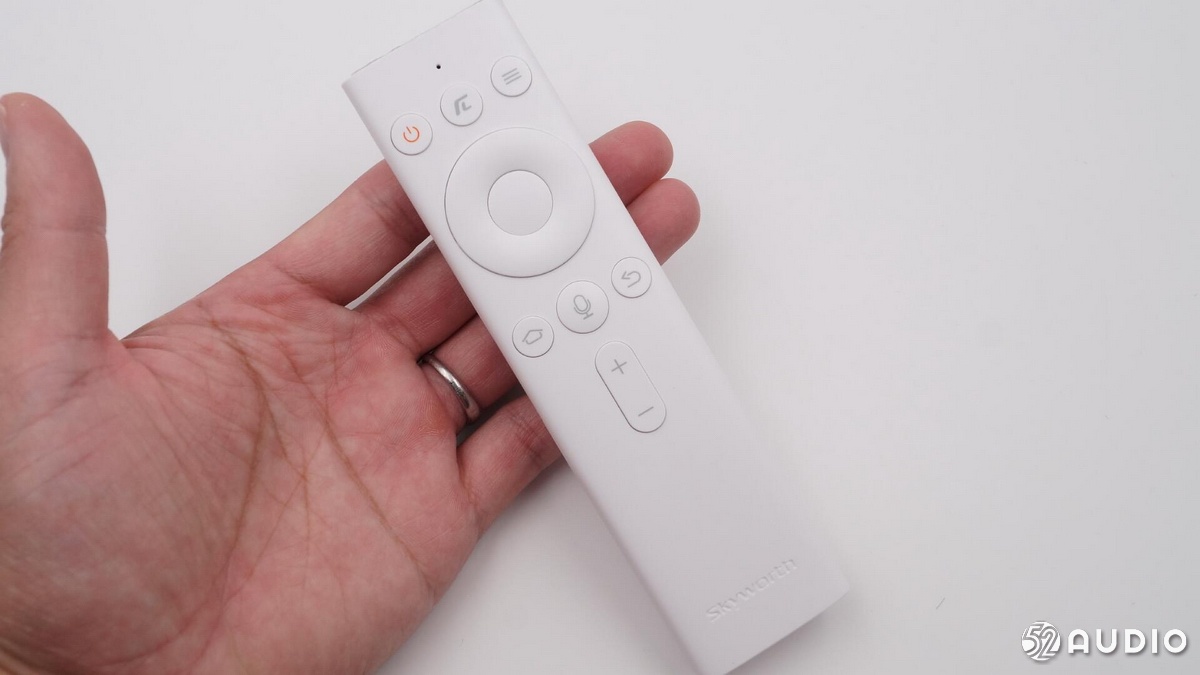

연결된 Bluetooth 리모컨은 근접하고 리모콘은 흰색이며 볼륨 플러스 또는 마이너스 버튼을 제외하고 다른 버튼은 둥글고 전체 단순성이 아름답습니다.

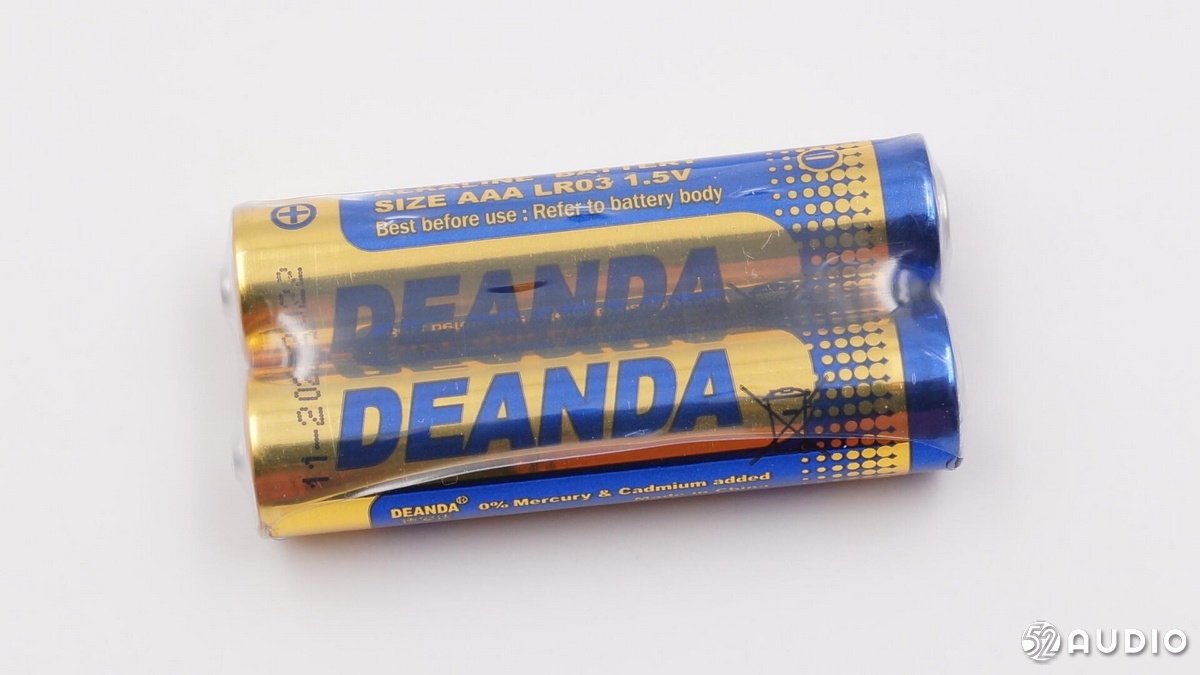

DEANDA 3A (No. 7) 알카라인 배터리, 전압 1.5V.

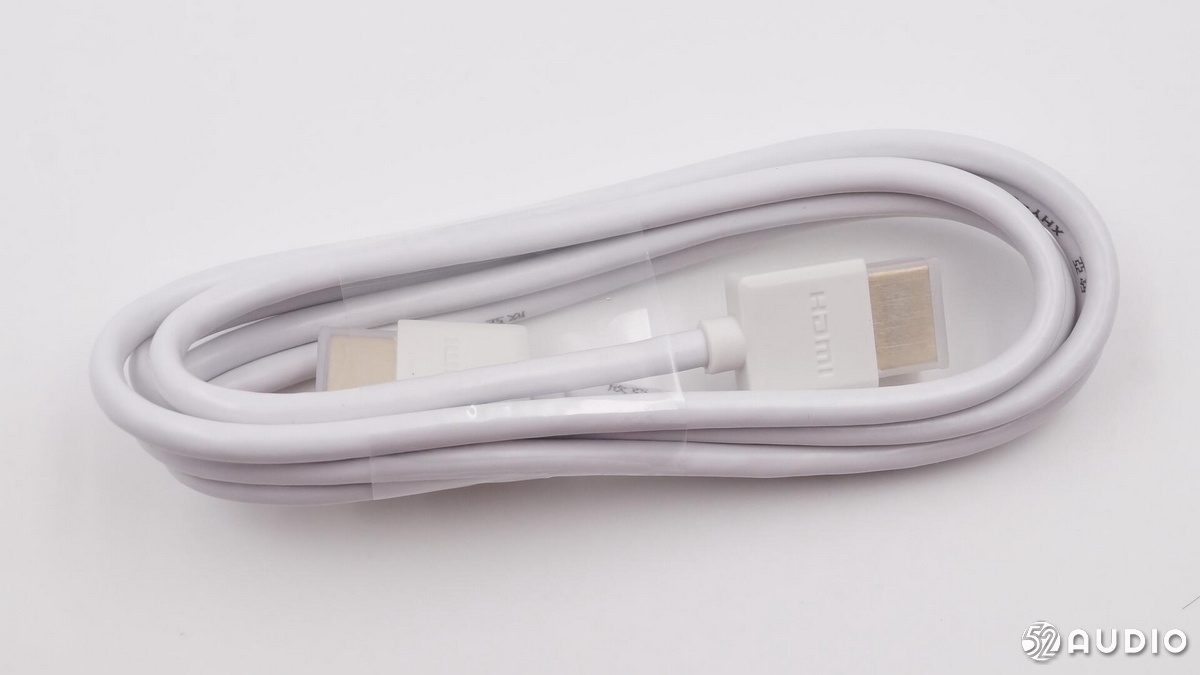

HDMI 케이블이 함께 제공됩니다.

전원 어댑터 클로즈업.

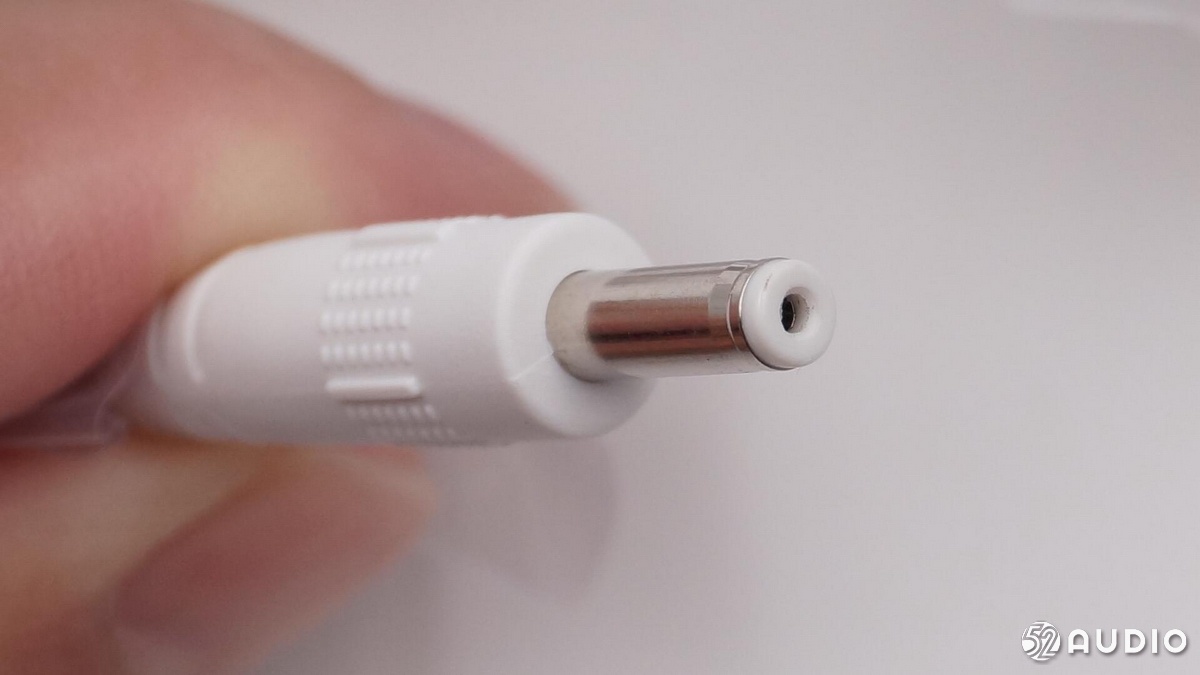

전원 어댑터 DC 원형 헤드 클로즈업.

전원 어댑터 정보 : 모델 번호; 입력 : 100-240V ~ 50 / 60Hz, 0.6A; 출력 : 12V⎓1.5A; 생산 날짜 : 2019 년 4 월 21 일.

제품의 클로즈업.

박스 상단에는 6 개의 고르게 배열 된 사운드 수집 구멍과 터치 버튼 영역이있어 사용자가 볼륨을 조절하고 개폐를 음소거 할 수 있습니다.

박스 뒷면의 인터페이스는 왼쪽에서 오른쪽, USB3.0 인터페이스, 네트워크 인터페이스, HDMI 인터페이스, 전원 인터페이스입니다.

상자 하단의 회색 고무 패드에는 제품 정보가 인쇄되어 있으며 제품 바코드 스티커는 발 패드의 노치에 부착되어 있습니다.

노르딕 미니멀리스트 라이트 그레이 고밀도 메시 블렌드 패브릭의 반투명 구멍은 소음과 먼지에 효과적입니다.

둘째, Skyworth 소형 AI 박스 해체

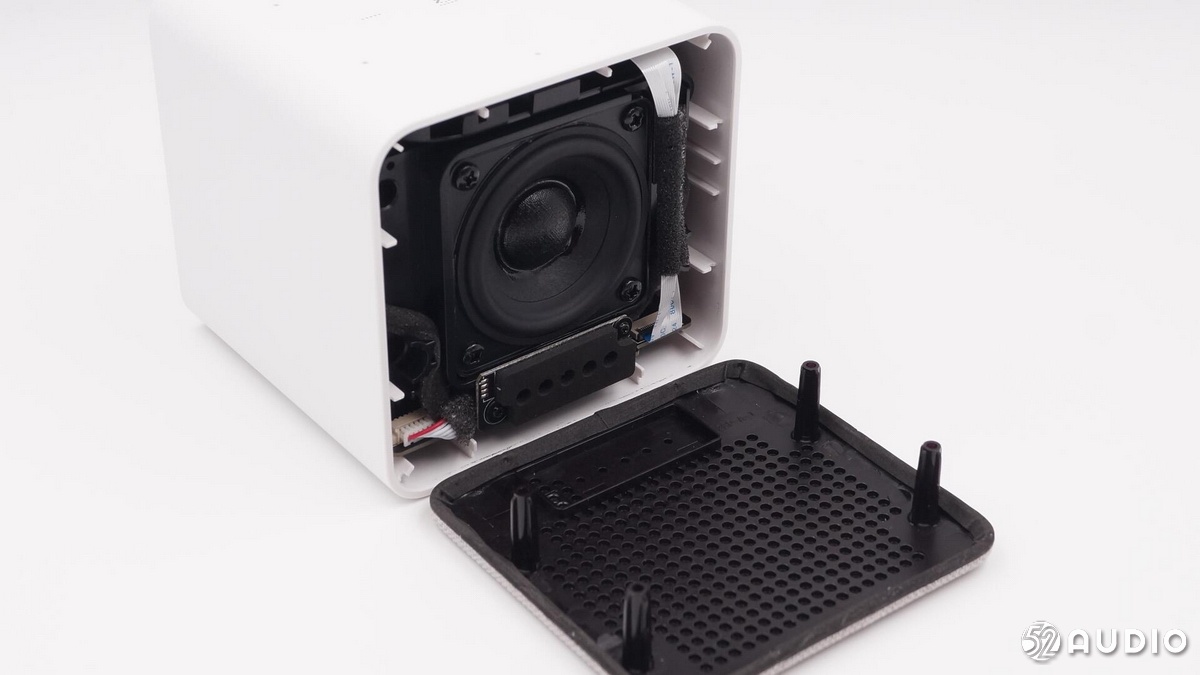

우리는 앞에서 스피커를 켰습니다.

스피커의 전면 하우징 내부의 고밀도 사운드 홀 클로즈업.

스피커 내부의 스피커 클로즈업.

5 개의 LED 조명 클로즈업.

내부 부품을 흰색 하우징에서 분리하십시오.

내부 프레임 및 외부 케이싱 고정 나사 연결 구멍에는 반투명 실리콘 쿠션 플라스틱 헤드가있어 하우징의 진동을 방지하고 추가적인 소음을 발생시킵니다.

스피커 상단에 절연 층이 있으며 절연 층은 나사로 고정되어 있습니다.

격리 층을 찾고 격리 층 아래에 ​​사각형 PCB가 있습니다.

정사각형 PCB의 전면이 클로즈업되어 있으며 6 개의 랩핑 마이크가 선명하게 보입니다.

PCB 바닥에는 회색 이중 폼 고무가 있으며, 이는 외부 케이싱과 PCB의 버퍼 층으로 고정되어 있습니다.

분리형 폼 PCB 뒷면에는 구성 요소가 없습니다.

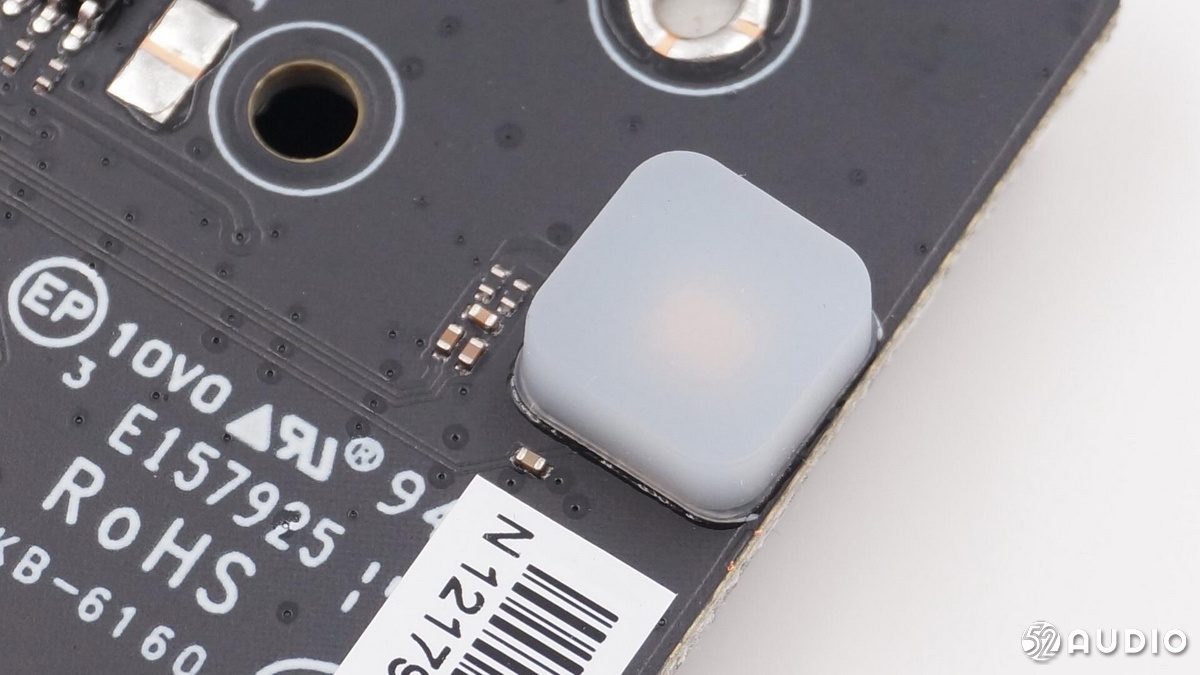

PCB의 실리콘에는 흰색 실리콘 커버가 있습니다.

실드, S2252 8324 실리콘 밀 클로즈업을 제거합니다.

SONIX SN8F57131SGS 마이크로 컨트롤러.

N8F57131은 MCS-51 명령 세트의 옥텟 마이크로 컨트롤러와 호환되며 동일한 실행 주파수 표준으로 효율은 원래 8051의 12.1 배입니다. 동시에, 고급 반도체 기술을 통해 작동 전압 범위 (1.8V ~ 5.5V) 및 작동 온도 (-40 ° C ~ 85 ° C)를 확장하여 다양한 응용 분야에서 고속으로 작동 할 수 있습니다.

이 마이크로 컨트롤러에서 내장 8KB ROM, 256 바이트 IRAM 및 512 바이트 XRAM. 하드웨어 곱셈 및 나눗셈 장치 (MDU)의 도움으로 복잡한 수학 연산을 크게 늘릴 수 있습니다. 또한이 마이크로 컨트롤러에는 12 비트 고정밀 ADC, 정전 식 터치, PWM 생성기 세트 및 2 개의 16 비트 카운터가 있습니다.

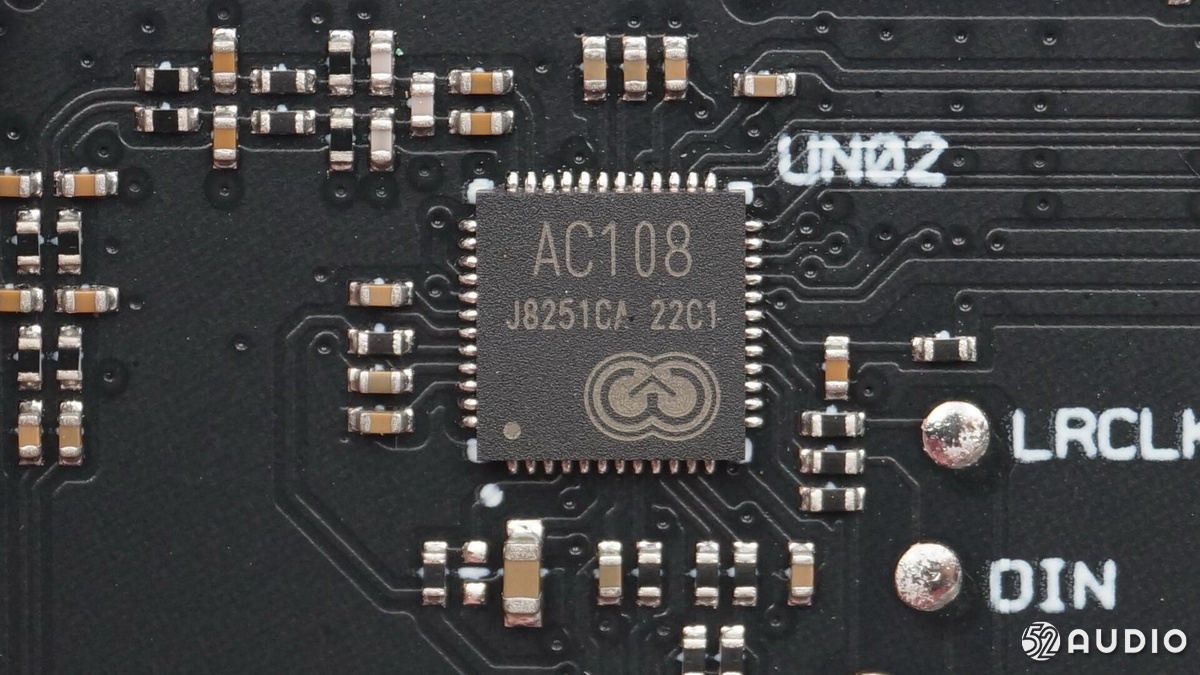

멀티 마이크로폰 어레이 원거리 픽업을위한 X-POWERS AC108 쿼드 ADC 엔코더.

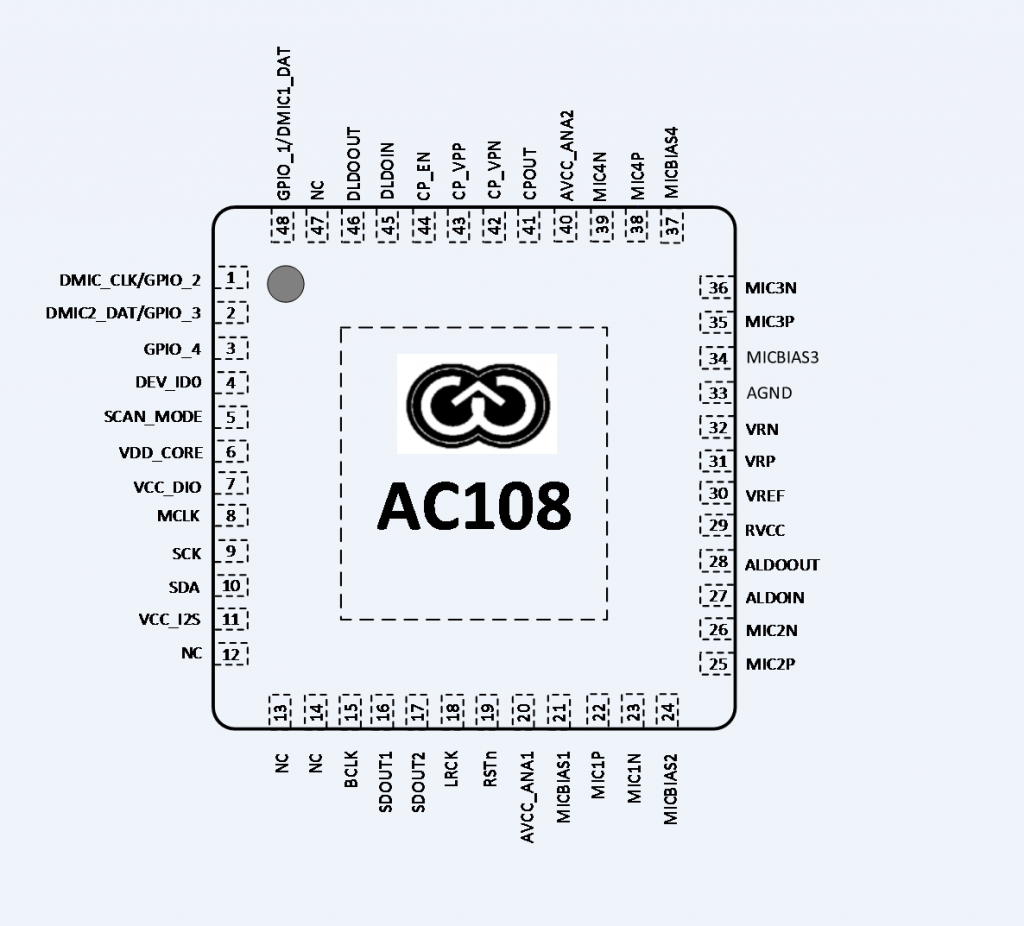

AC108 아이콘.

스피커의 전체 내부 구성 요소가 가까이 있으며 마더 보드는 스피커 하단에 있습니다.

스피커의 전체 내부가 근접해 있으며 스피커 뒷면에 저주파수 라디에이터가 있습니다.

내부 IPX 안테나 소켓 클로즈업.

무선 안테나 클로즈업의 첫 번째 조각.

두 번째 무선 안테나 클로즈업입니다.

우리는 마더 보드를 제거했습니다.

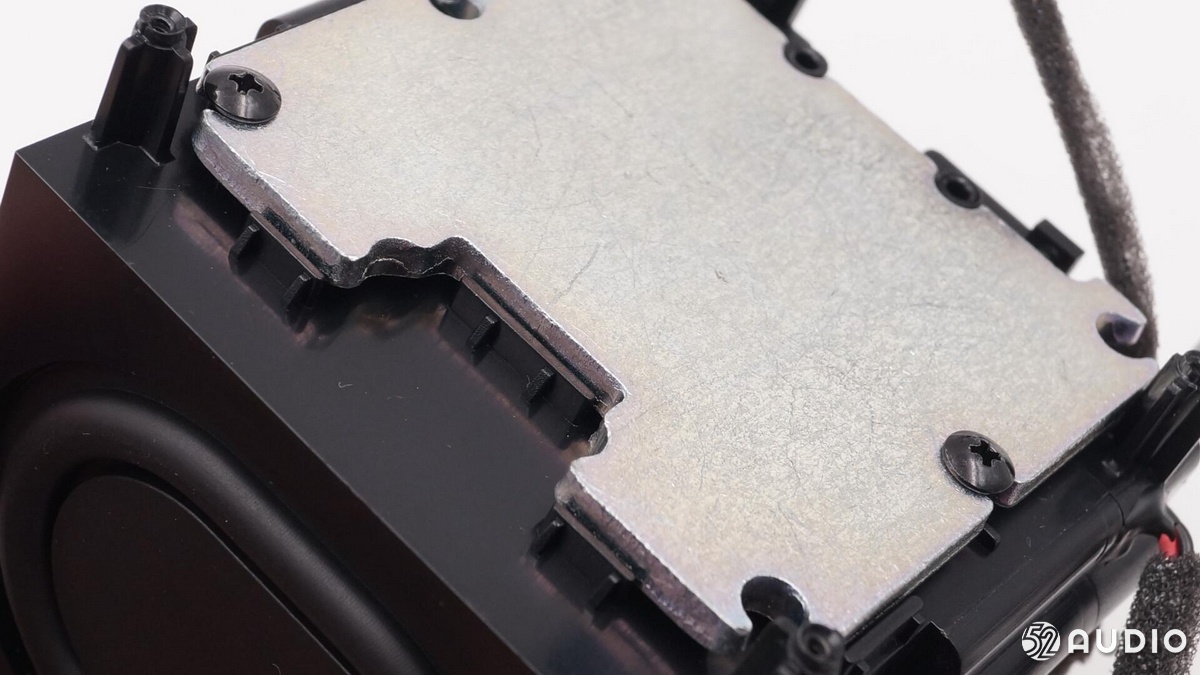

이것은 마더 보드의 가열 영역에서 열 분산을 결합한 웨이트 아이언 블록입니다.

무게 철 블록의 두께와 1 달러 동전의 두께 비교

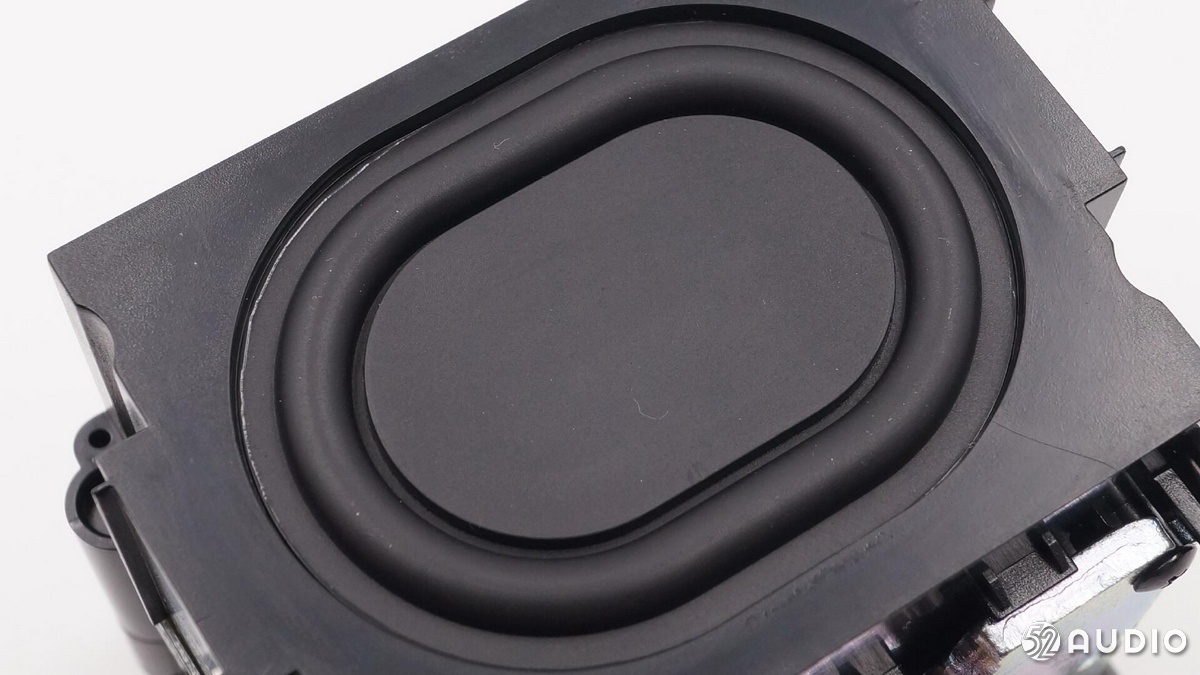

스피커 저주파 라디에이터 클로즈업.

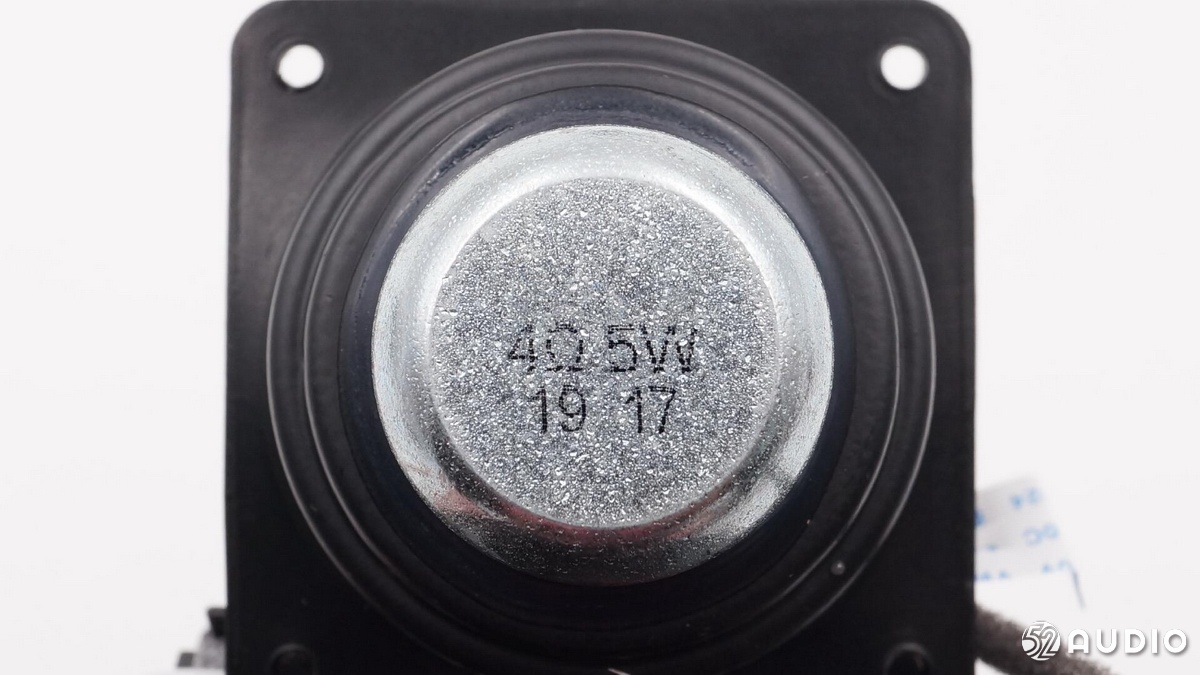

정격 임피던스 : 4Ω, 정격 출력 : 5W 스피커 클로즈업.

5 개의 LED 서브 보드.

와이어는 소켓을 통해 LED 소형 플레이트에 연결됩니다.

실크 스크린 2M IC.

마더 보드의 앞면이 가까이 있습니다. 상단에 금속 실드가 있으며, 실드 상단에 사각형 회색 열 패드가 실드 내부의 고발열 IC에 열 전도를 제공합니다.

마더 보드의 뒷면이 가까이 있습니다. 뒷면에 방패도 있습니다.

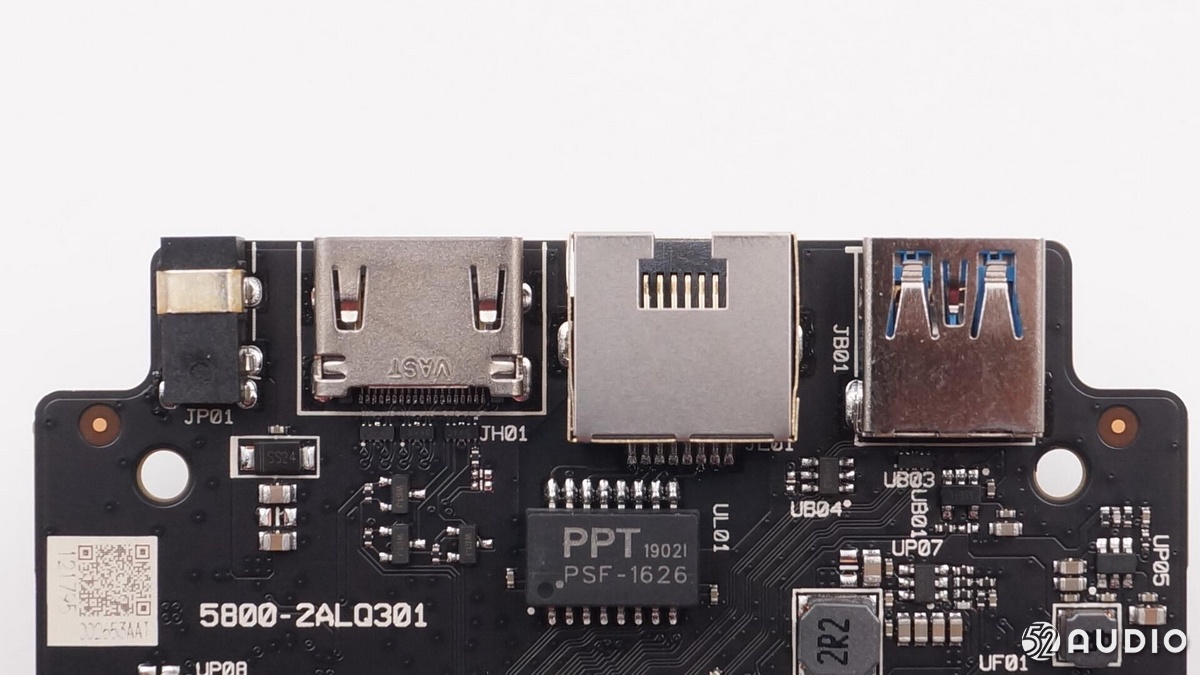

왼쪽에서 오른쪽으로 마더 보드 소켓 부품 클로즈업은 전원 인터페이스, HDMI 고화질 TV 인터페이스, 네트워크 인터페이스, USB3.0 인터페이스입니다.

USB3.0 인터페이스 클로즈업.

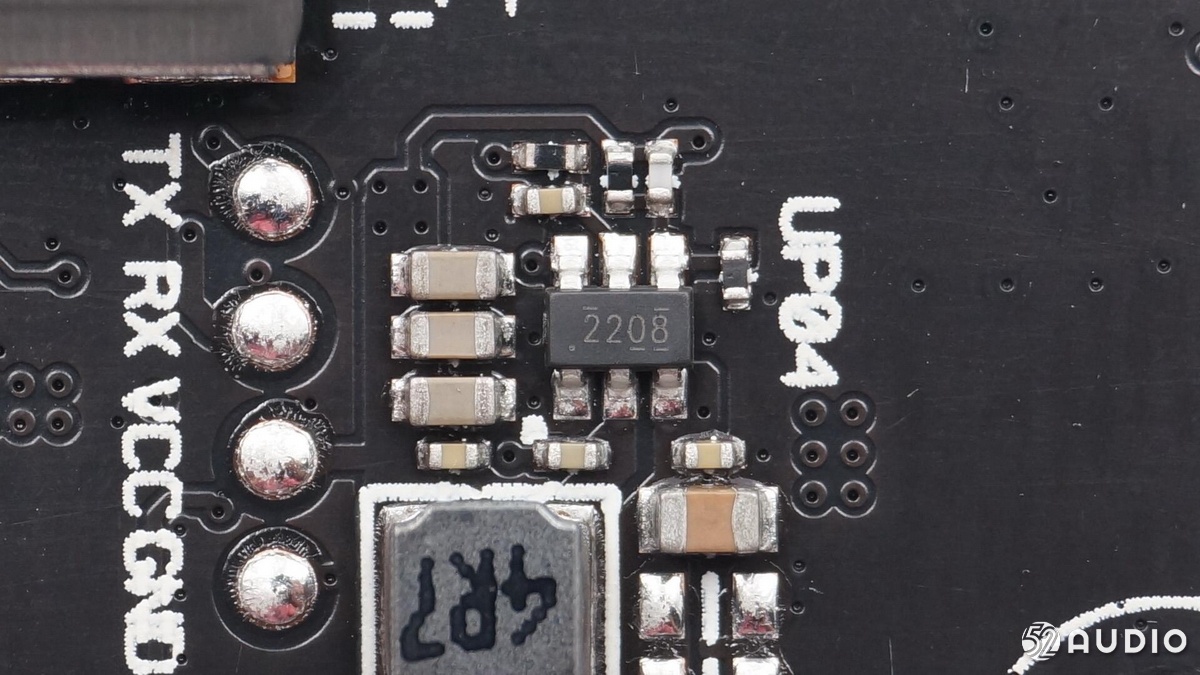

실크 스크린 2208 IC.

실크 스크린 S5EIL IC.

실크 스크린 C96eH IC.

3 개의 5V4C IC.

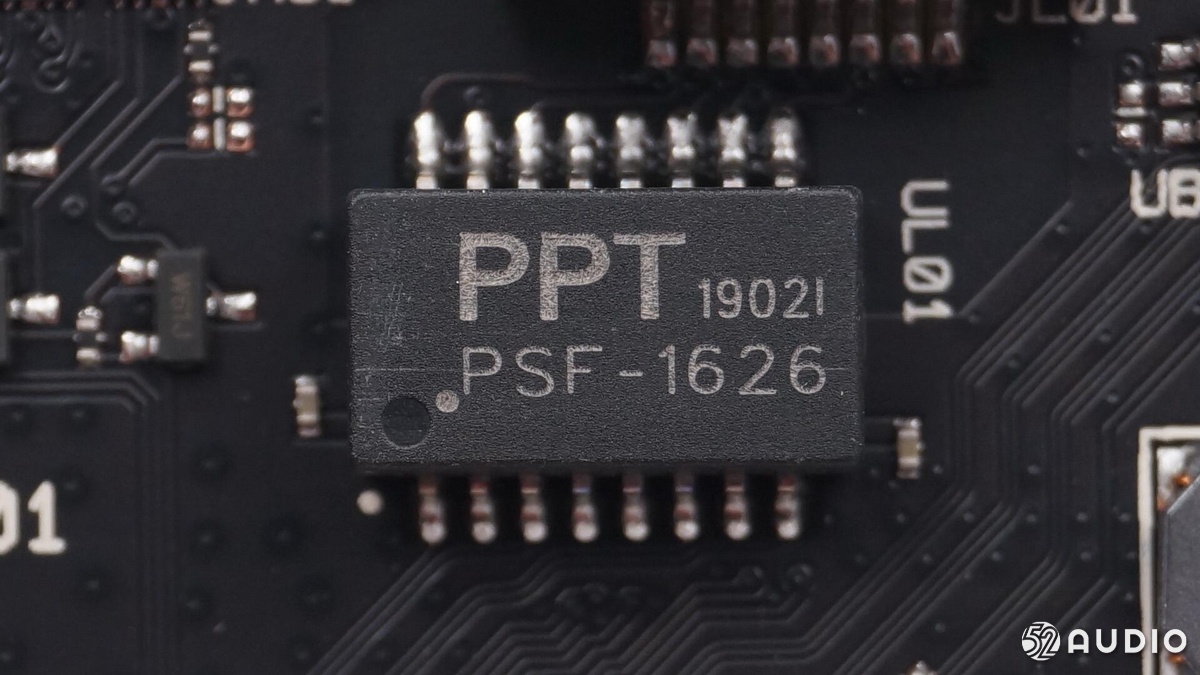

PPT 1902I PSF-1626 네트워크 변압기.

실크 스크린 3958R IC.

마더 보드에 별도로 납땜 된 무선 모듈입니다.

Realtek Realtek RTL8822BS 듀얼 모드 듀얼 안테나 Bluetooth WIFI 모듈 칩.

RTL8822BS 블록 다이어그램.

Mixinno Micro MIX3602 클래스 D 증폭기 IC.

Kingston Kingston EMMC08G-T227 NAND 플래시 8GB TLC eMMC.

우리는 마더 보드 뒷면의 쉴드를 발견했으며 두 개의 내부 메모리 입자가있었습니다.

실드 내부에는 고열 요소를 위해 열을 전도하는 열 그리스 패드가 있습니다.

그런 다음 내부에 3 개의 IC가있는 마더 보드 전면의 실드를 공개했습니다.

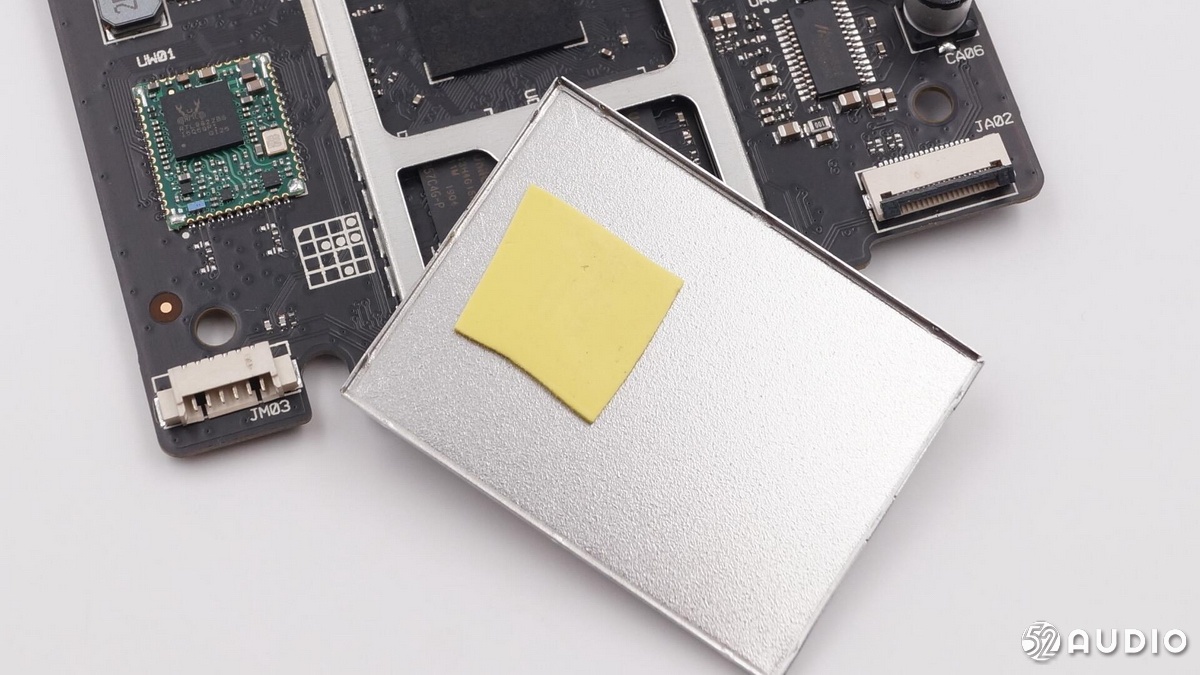

내부에는 SOC 열전도를위한 노란색 열 그리스 패드가 있습니다.

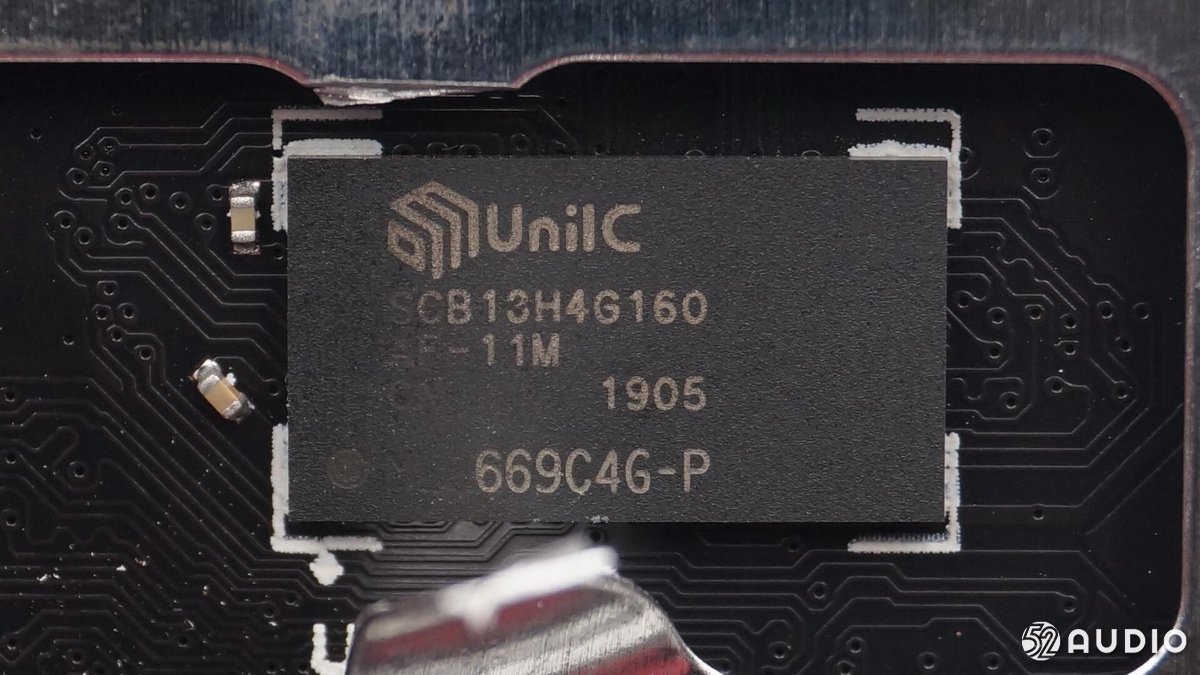

UniIC Violet SCB13H4G160AF 4Gb DDR3 (L) × 16 SDRAM.

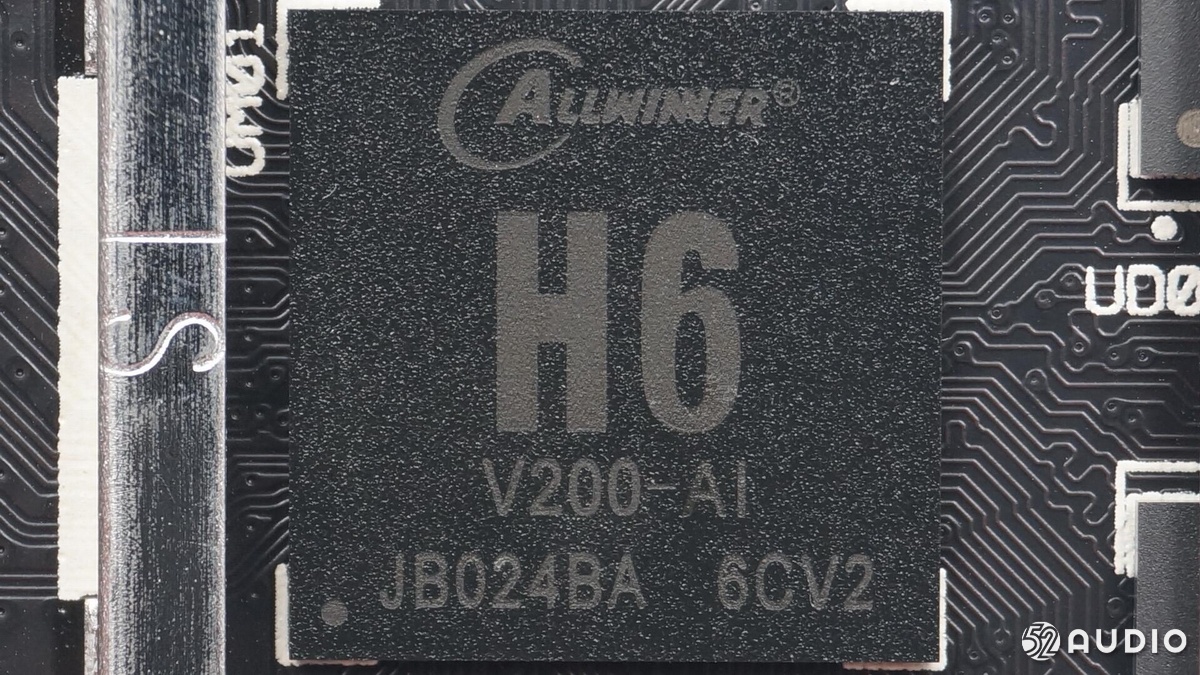

ALLWINNER는 H6 SoC로 가득합니다. 제품 기능에는 ARM Cortex A53, 64 비트 아키텍처, 고성능 멀티 코어 GPU Mali-T720, 고성능 H.265 4K @ 60fps 비디오 디코딩 및 저 지연 H.264 4K @ 30fps 비디오 인코딩, HDR10, HLG 지원, Smartcolor3가 포함됩니다. 0 이미지 품질 향상 엔진; 전체 디스크 암호화, 주류 DRM 지원, 풍부한 주변 장치 인터페이스 : USB3.0, PCIe, HDMI2.0a, GMAC 등

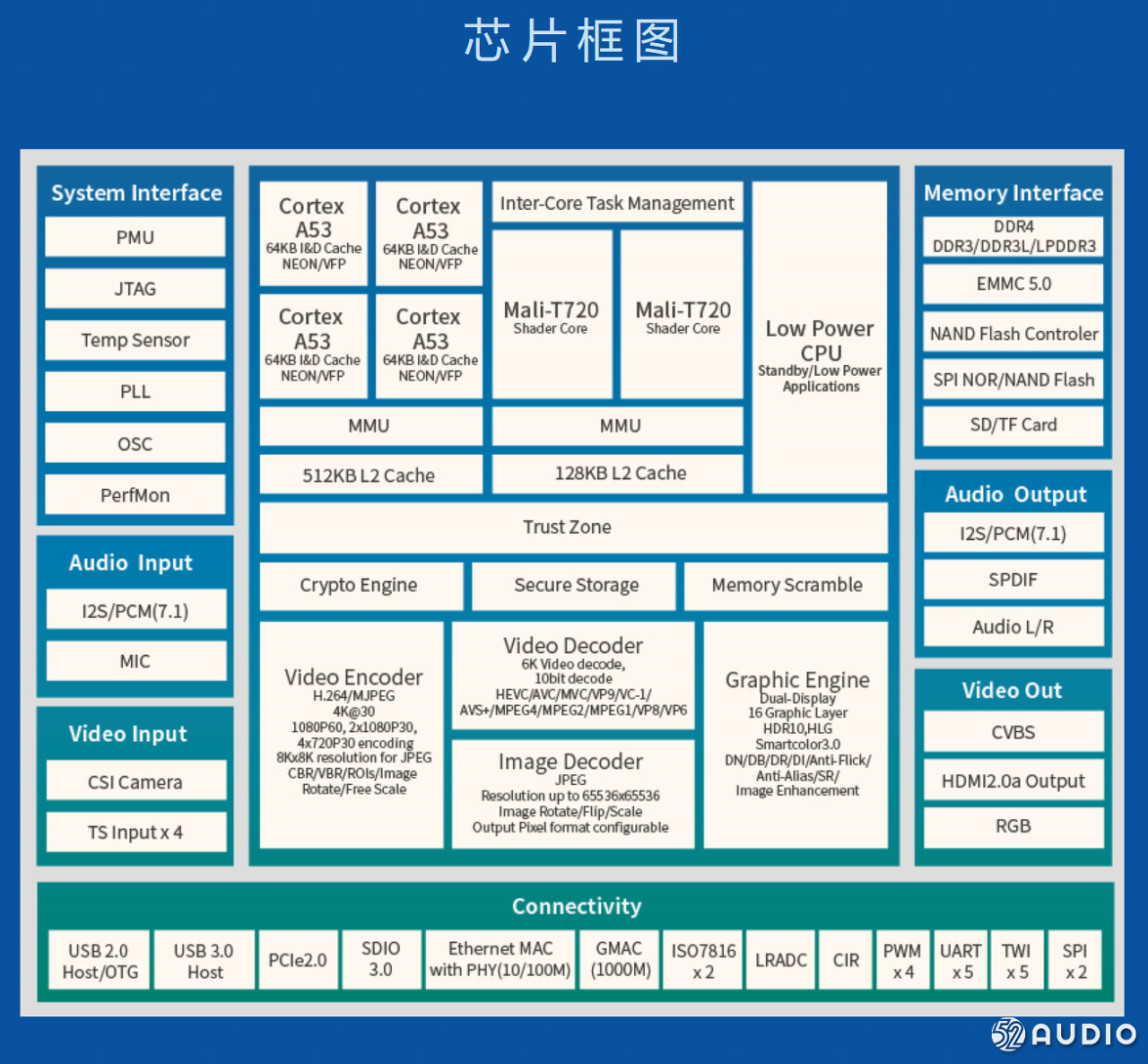

ALLWINNER Quanzhi H6 칩 블록 다이어그램.

가족을 해체하십시오.

나는 오디오 네트워크 요약을 좋아합니다.

스카이 워스의 작은 AI 박스는 펄 화이트 바디와 단순함과 우아함을 강조하도록 설계된 그레이 블렌드 패브릭으로 디자인되었습니다. 고밀도, 전문적인 품질의 메시가 탁월한 사운드 전송을 제공합니다.

액티브 노이즈 감소, 빔 포밍 및 근거리 픽업 기술과 결합 된 고감도 6- 마이크로폰 어레이는 시끄러운 환경에서 5 미터 이내에 정확한 음성 웨이크 업을 가능하게합니다. 듀얼 밴드 듀얼 안테나 WiFi 설계로 네트워크 연결이 더 빠르고 원활 해집니다. 4 옴 독립형 캐비티 스피커를 사용하면 저음이 일정하고 꽉 차며 고음이 깨끗하고 강력합니다.

ALLWINNER H6 SoC에는 지능형 음성 어시스턴트 및 6K HD 디코딩을 위해 설계된 쿼드 코어 CPU가 장착되어있어 음성 인식 속도가 빨라지고 오디오 처리가 향상되며 HD 비디오 해상도가 향상됩니다. .



이 기사는 @Axian에 의해 작성되었습니다 .
