[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 재현 test (1) 210322



안녕하십니까 ? EddyLab입니다.







2020년 년말부터 미니PC기반 8K@60fps 재생 환경을 위하여

드래곤볼을 차곡차곡 모으고 준비하고 있습니다. ^^



https://cafe.naver.com/mk802/40527

[8K] Intel Panther Canyon NUC 사양 유출 (최대 28W Core i7-1165G7) <== 8K RTX3090 eGPU연결 예정 모델





마지막으로 i5 NUC 11세대 타이거레이크만 4월에 도착하면

Test를 하려고 준비 중에.



https://cafe.naver.com/mk802/41841

[8K] Intel NUC 11 팬텀 캐년의 Windows 성능 (내장 그래픽카드 8K@60fps 출력지원)





하기 관련 글이 올라온 것을 보고서,

굳이 i5 NUC 11세대 타이거레이크가 아니라도 가능하다는 결론을 내렸고,





미니 PC에서 eGPU 사용

https://cafe.naver.com/mk802/41764

미니 PC에서 eGPU 사용







긴급하게 i3 NUC 8세대를 구입하여 test환경을 준비하였습니다.





1차적으로 eGPU박스를 가지고 test를 하고,



2차로 eGPU박스를 쓰지 않고, (저렴방식)

M.2 NVMe슬롯 연결로 TB3를 연결하는 방법을 재현 test할 예정입니다.



3차로 4월에 도착할 i5 NUC 11세대 타이거레이크 자체 8K 재생

그리고 eGPU RTX3090 8K 재생test로,



PC기반의 8K@60fps 재생test는 마무리 하려고 준비하고 있습니다.

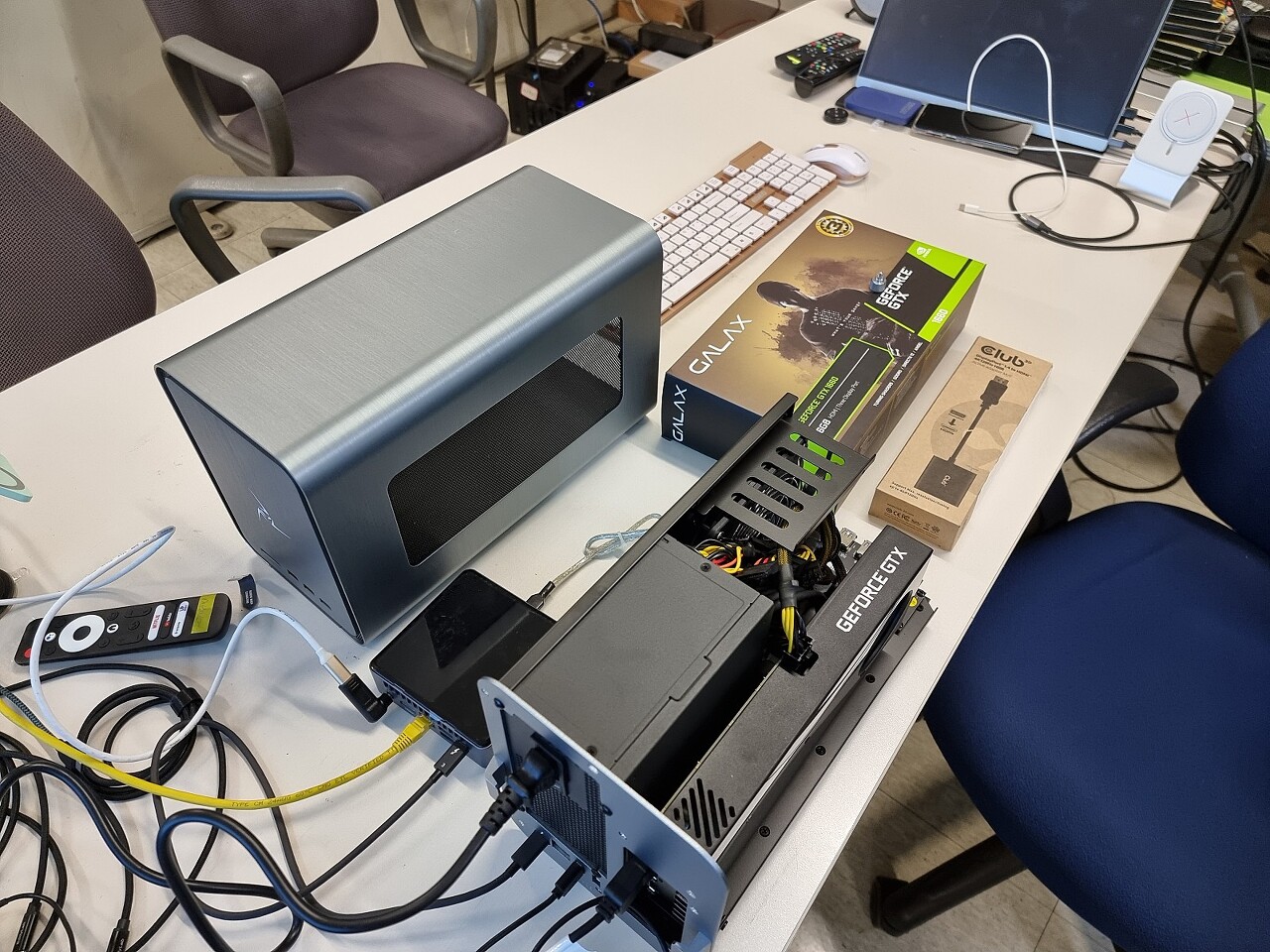

제가 구입한 eGPU박스 입니다.





Mantiz MZ-03 Saturn Pro II EGPU -Thunderbolt 3



​



​

구입가격 : USD$299 (20년10월구입)

현재가격 : USD$349 (21년3월기준)





쉽게 eGPU의 이해를 도와드리면,



1. PCIe x16 to M.2NVMe 어댑터 (ADT-Link R43SG) 와









2. TB3 to M.2 NVMe 어댑터 역활







3. 파워







4. 썬더볼트3 허브



4가지 기능이 통합된 것이 eGPU박스라고 이해하시면 되겠습니다. ^^















Q) 굳이 데스트탑 미니ITX보드로 연결하여 test하면 될 것을

eGPU박스를 굳이 쓸 필요가 있는지요 ?



네 ^^ 데스트탑 PC로 만들면 금방 만들 수 있지만,

외장그래픽카드를 꼭 필요한 사용환경에서만 전원을 넣어서 쓰기 위함입니다.



데탑 외장그래픽카드가 계속 전력을 먹고 있는 것 보다는

NUC자체만으로 활용하는 저전력 환경과



외장그래픽카드가 필요한 퍼포먼스 환경을 나누어서

쓰고자 하는 목적이 있고,



썬더볼트포트가 지원되는 노트북에서

별도로 eGPU를 따로 연결 활용을 하기 위함이기도 합니다.





포럼자체가 미니PC포럼인지라,



이렇게 eGPU를 연결한 활용방법도 있다는 것을

알려드리는 것도 목적이기도 합니다. ^^



나중에 안드로이드셋탑에도 연결(?) 해서

머신러닝으로 만들어 쓸 날도 얼마남지 않았을까 합니다. ㅎㅎㅎ

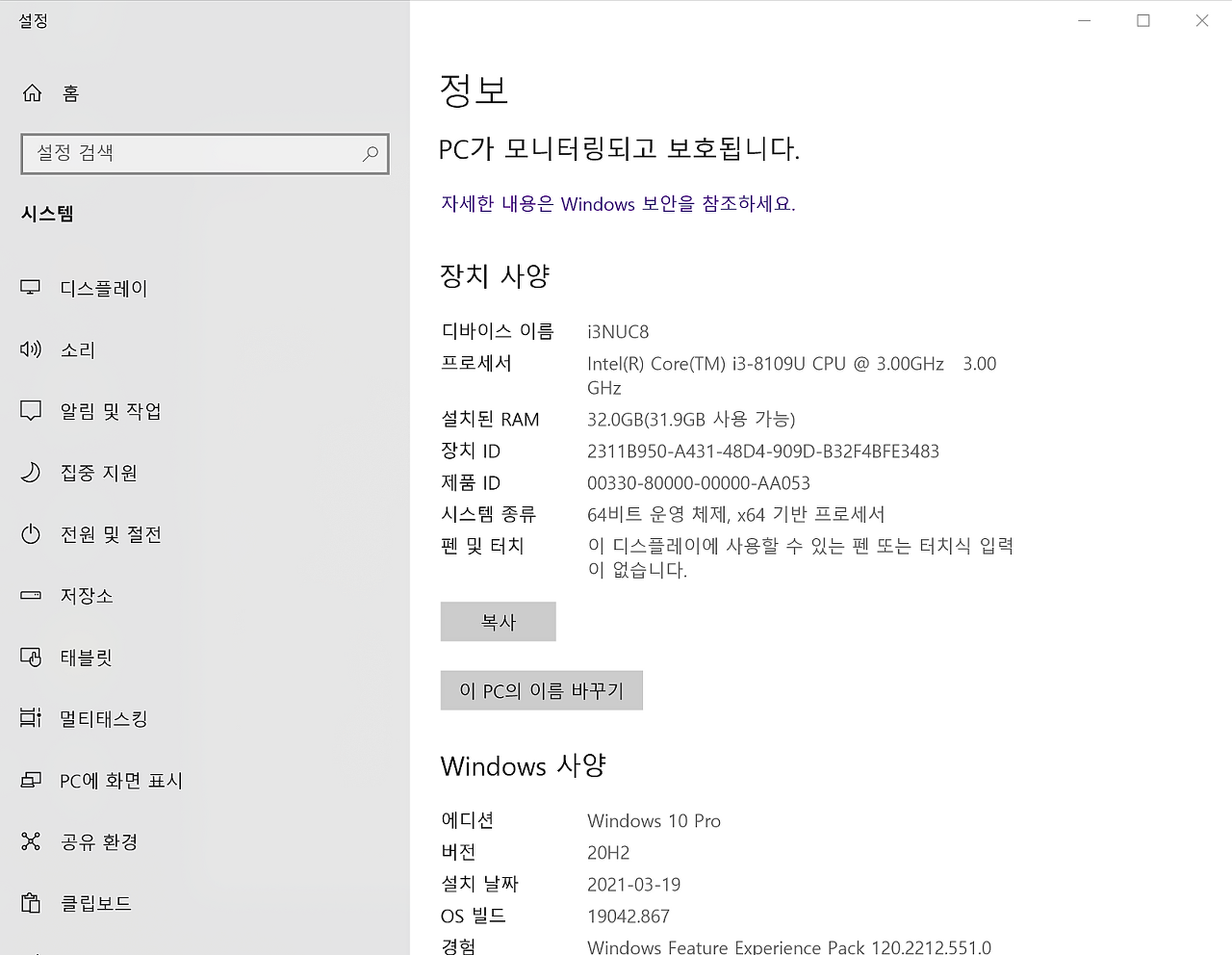

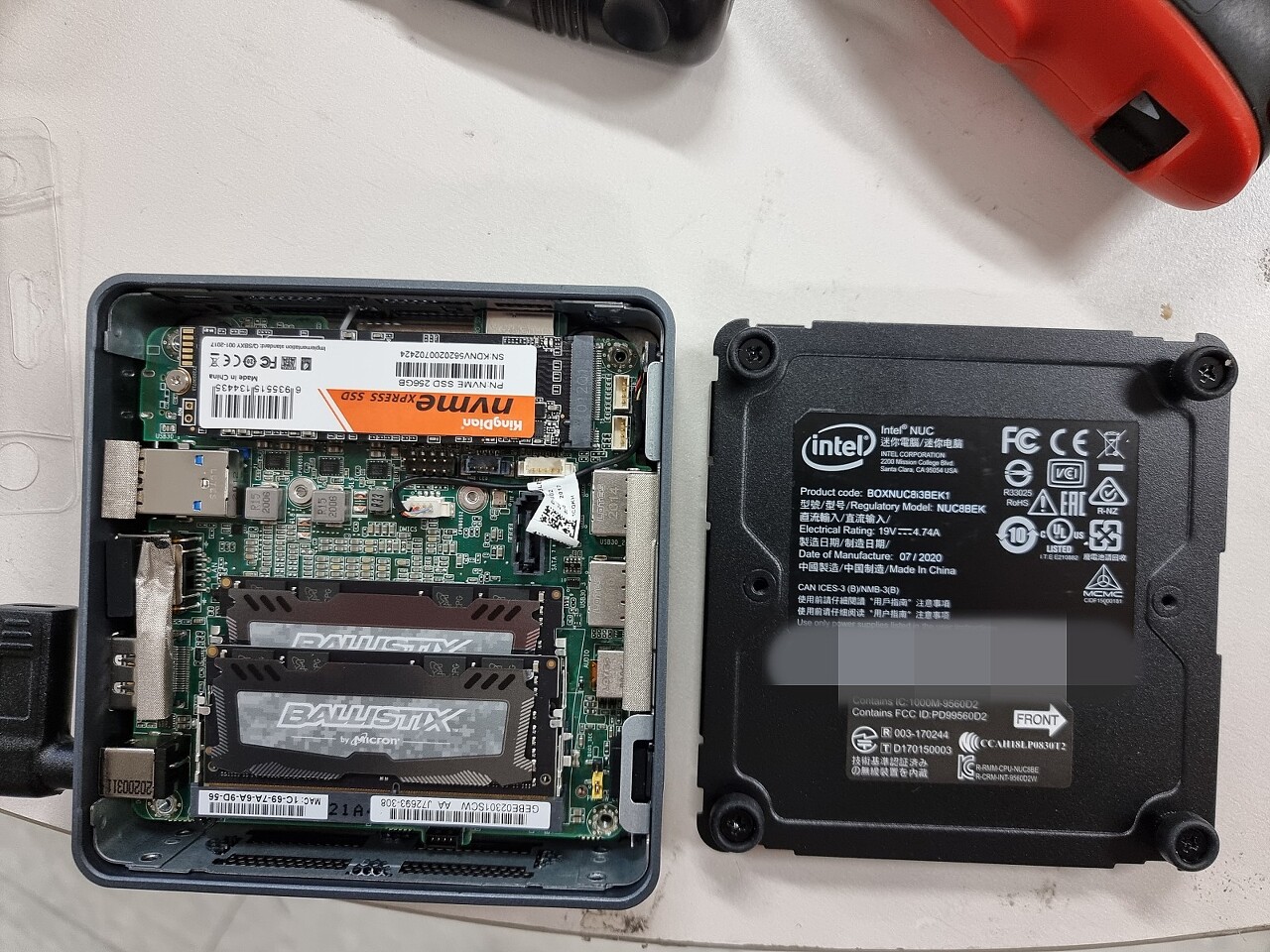

i3 NUC 8세대

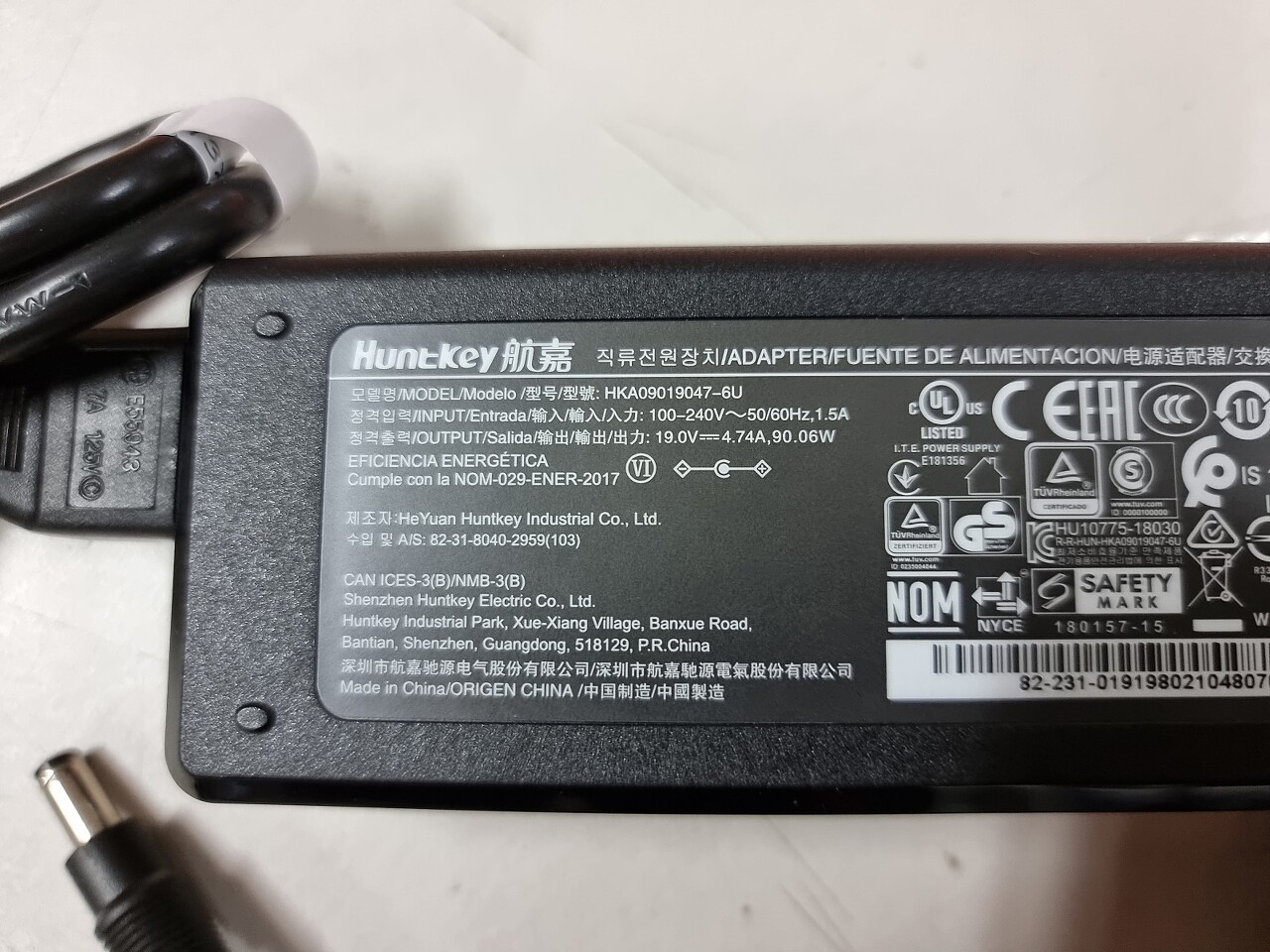

NUC8BEK 19V 4.74A = 90W

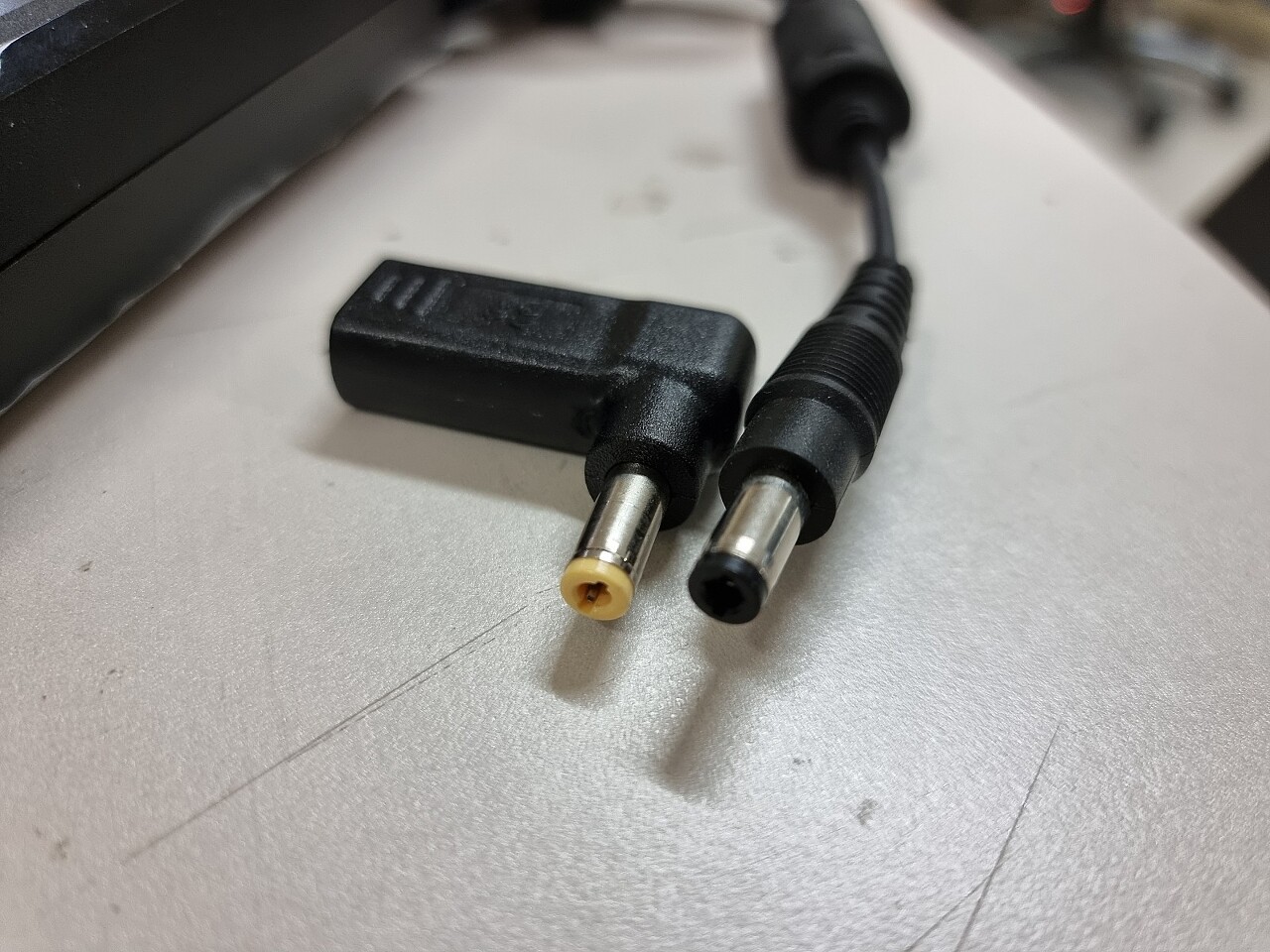

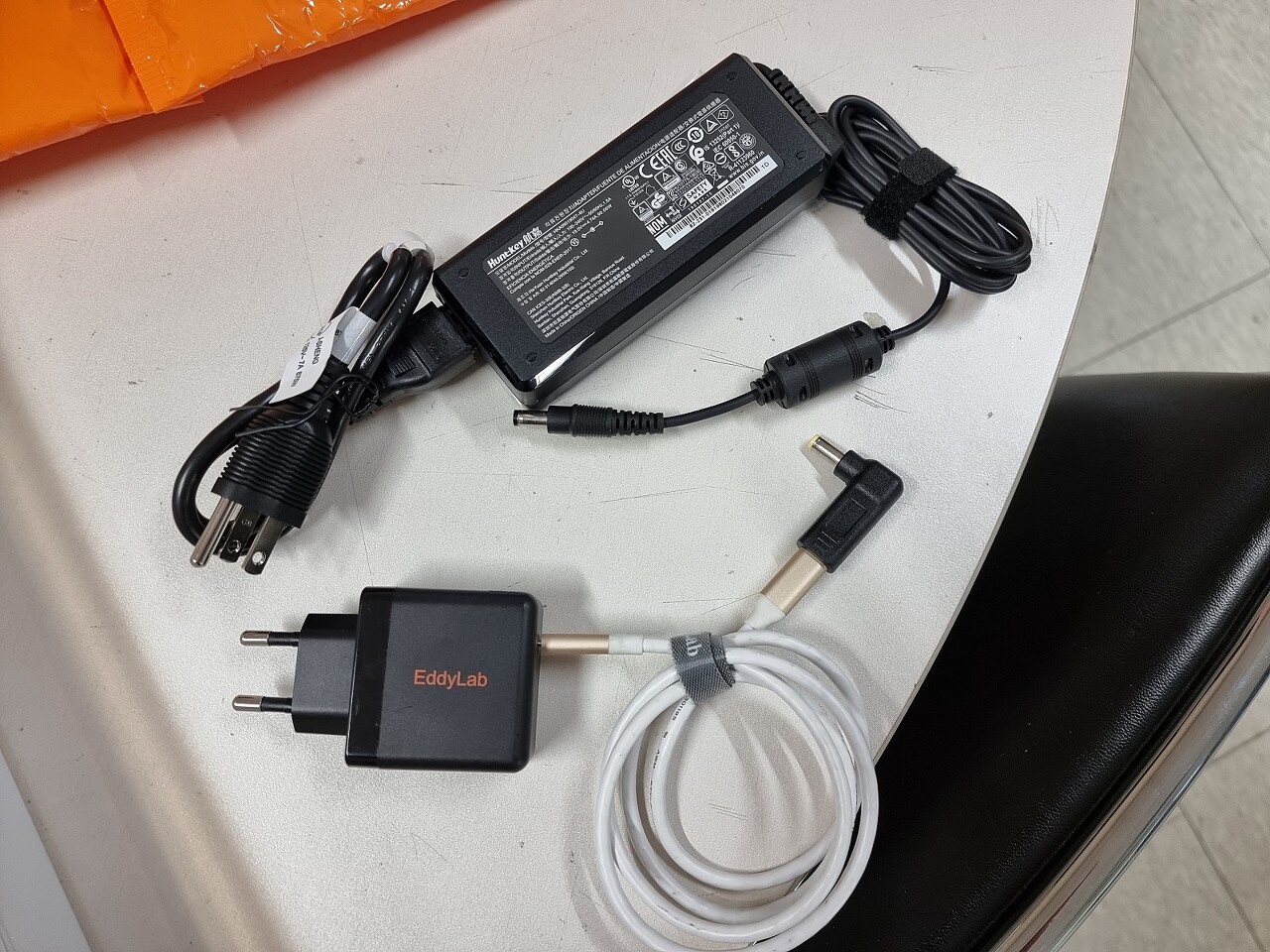

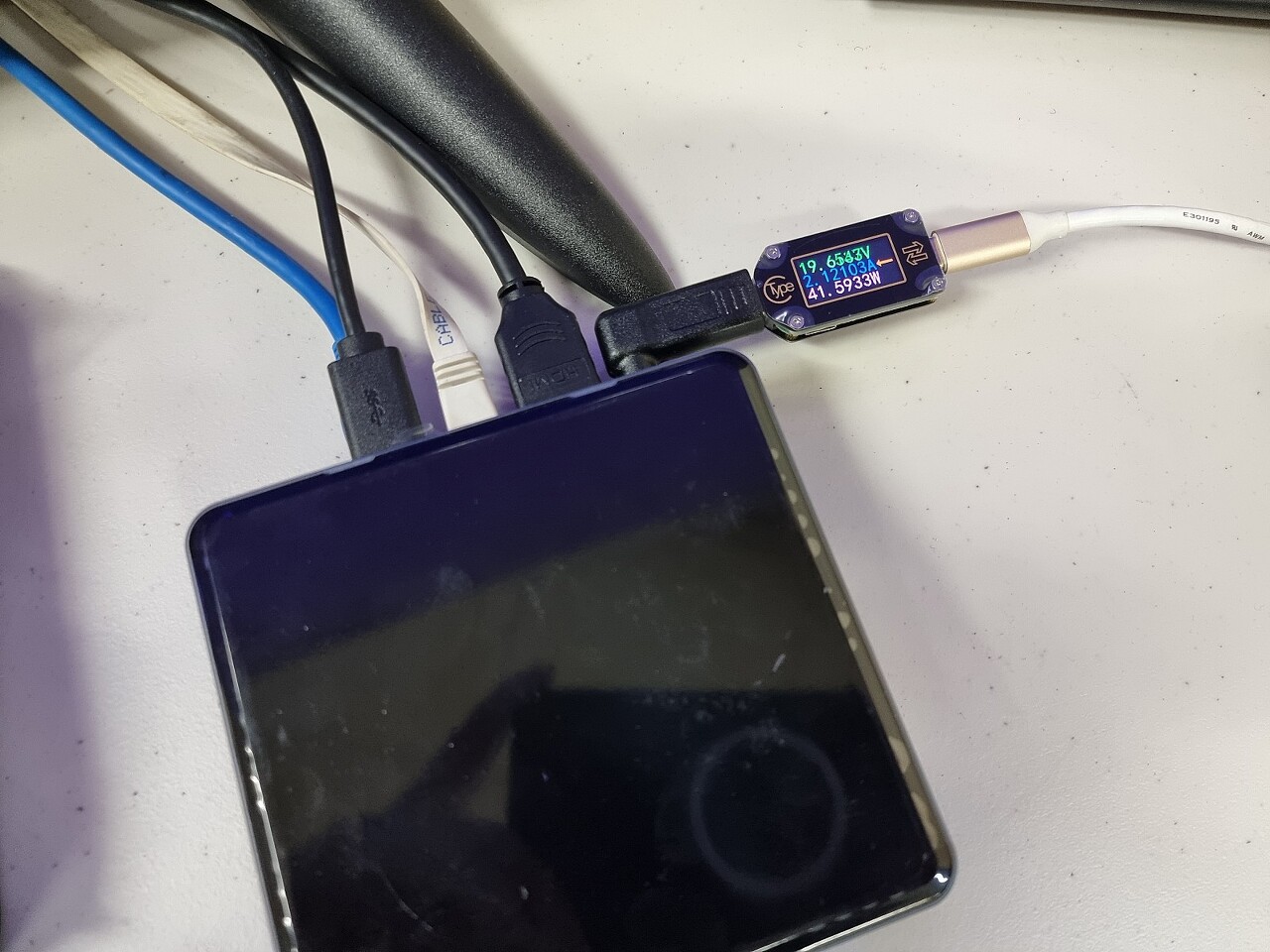

NUC 번들어댑터 대신 USB-C to DP + 65W GaN어댑터를 연결 활용

90W용을 대체하기에는 65W로 부족한 점이 있지만, Test목적으로 활용



eGPU사용시, NUC의 CPU GPU를 활용하지 않기 때문에

NUC전원부족문제는 없었습니다.



NUC를 적극적으로 활용을 하려면, 90W GaN어댑터로 교체가 꼭 필요합니다.

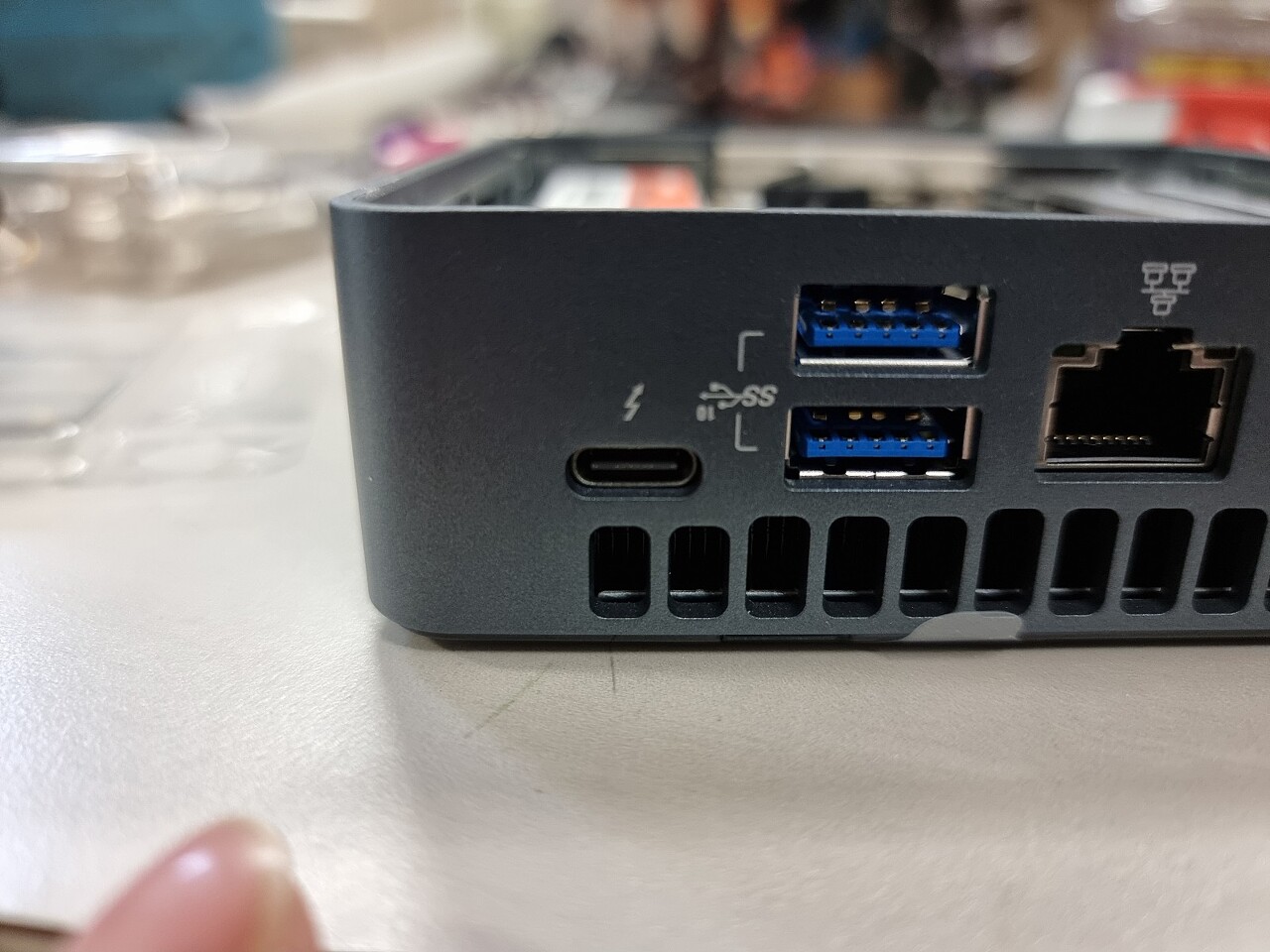

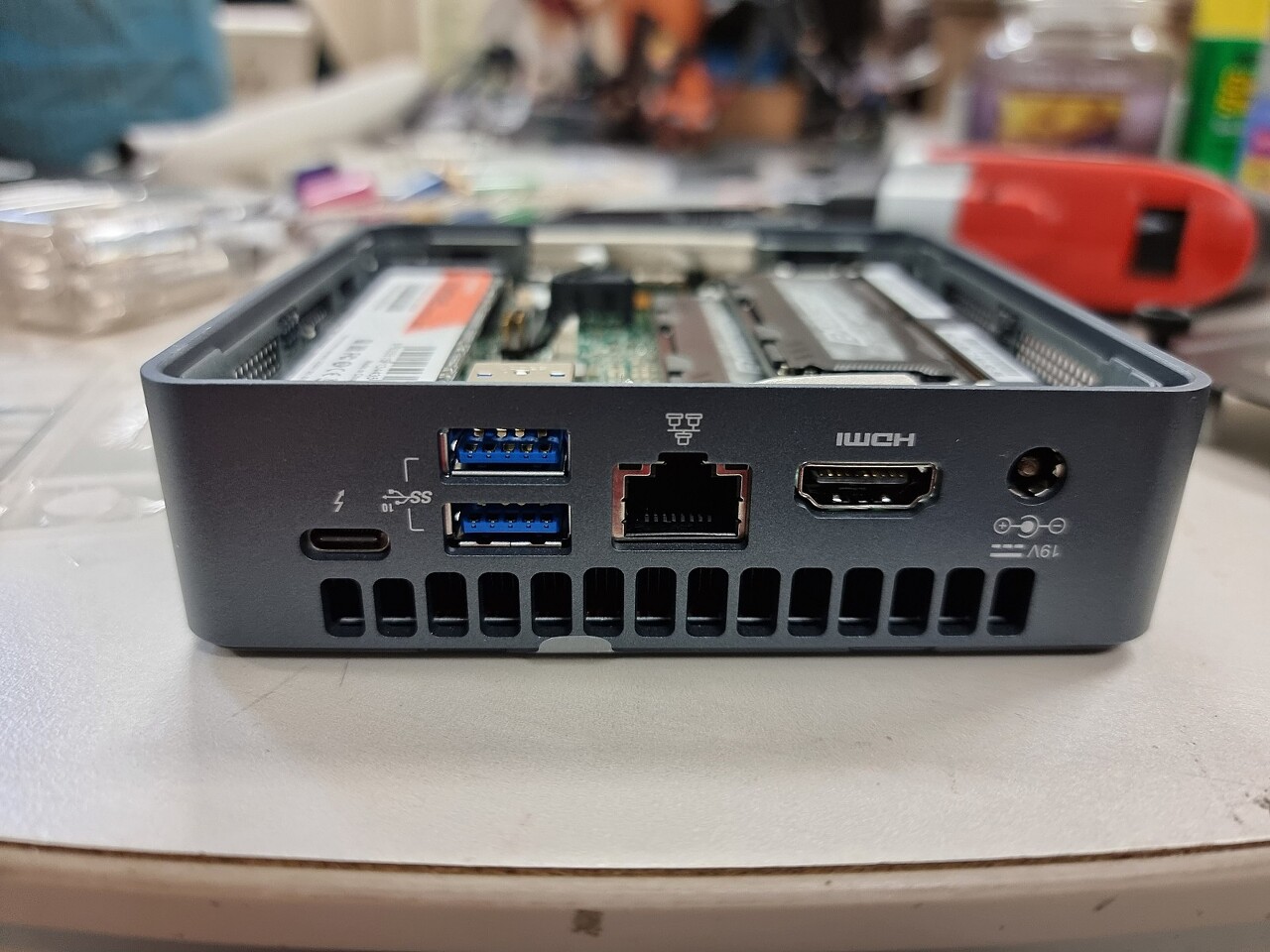

썬더볼트3(TB3)포트 확인

TB3 허브를 연결하여 전원을 공급해도 됩니다만,

eGPU연결시 속도저하를 우려해서 단일로 쓰기로 하였습니다.

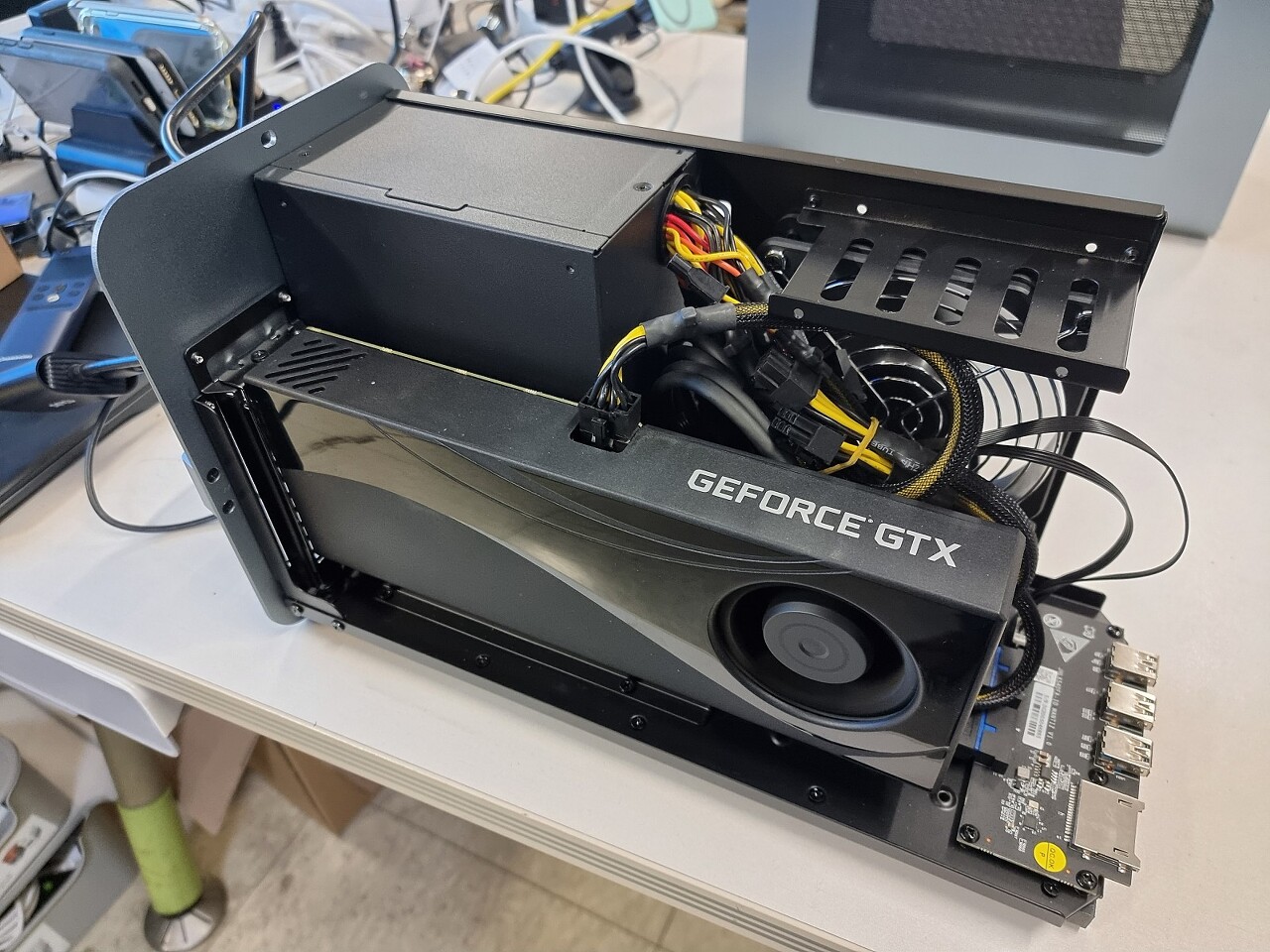

GALAX GTX1660 + 3D Club DP1.4 to HDMI2.1 젠더

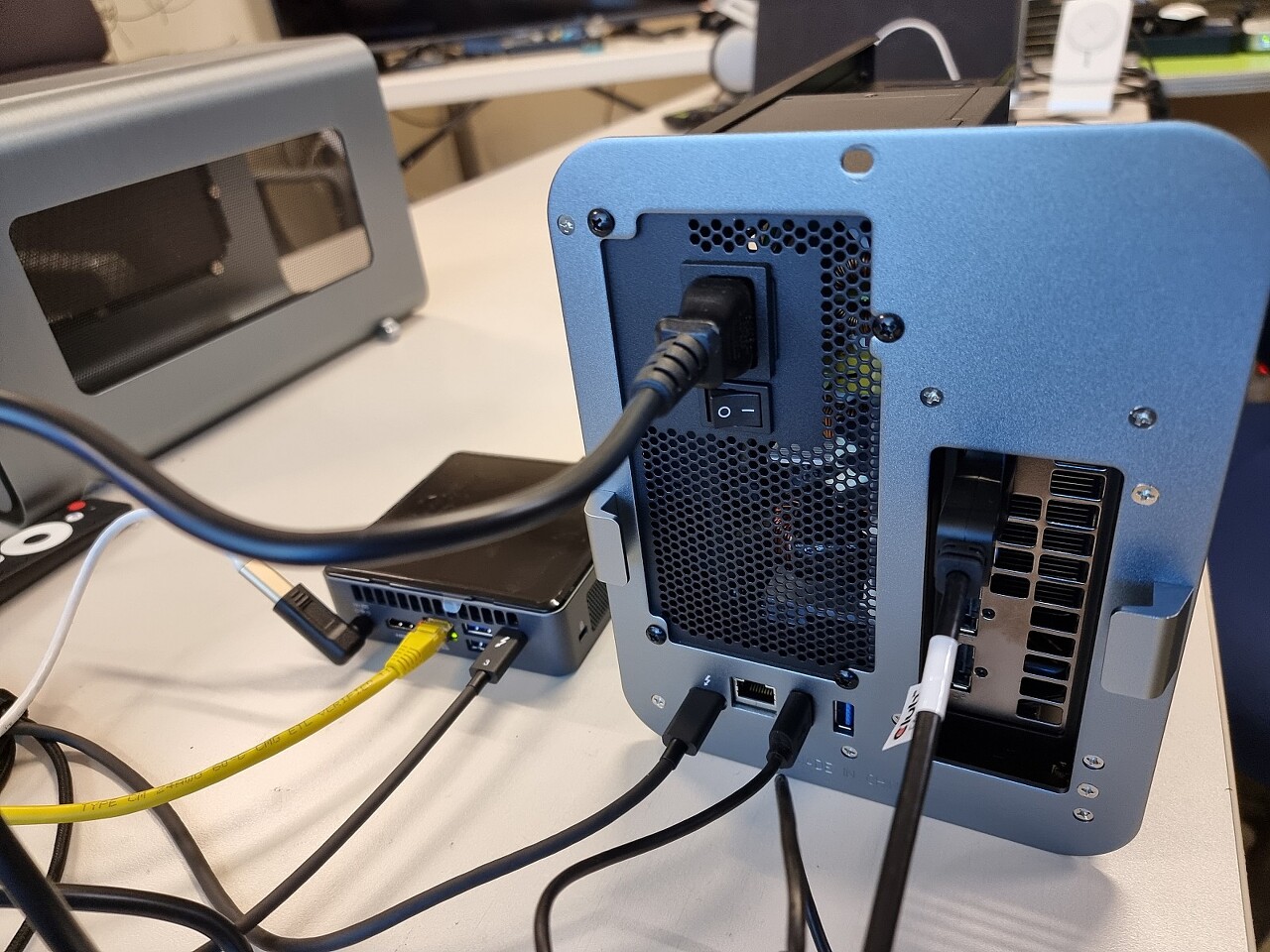

eGPU박스에는 썬더볼트3(TB3) 허브 역활도 하기 때문에,

SATA포트와 USB3.0포트 등도 다양하게 지원하고 있습니다.







NUC에서 TB3케이불만 eGPU로 연결하면 끝입니다.

심플하게 연결이 가능합니다.















GTX1660은 HDMI2.0 출력만 가능합니다만,

DP1.4로는 DSC기반으로 8K비디오 출력이 가능합니다.

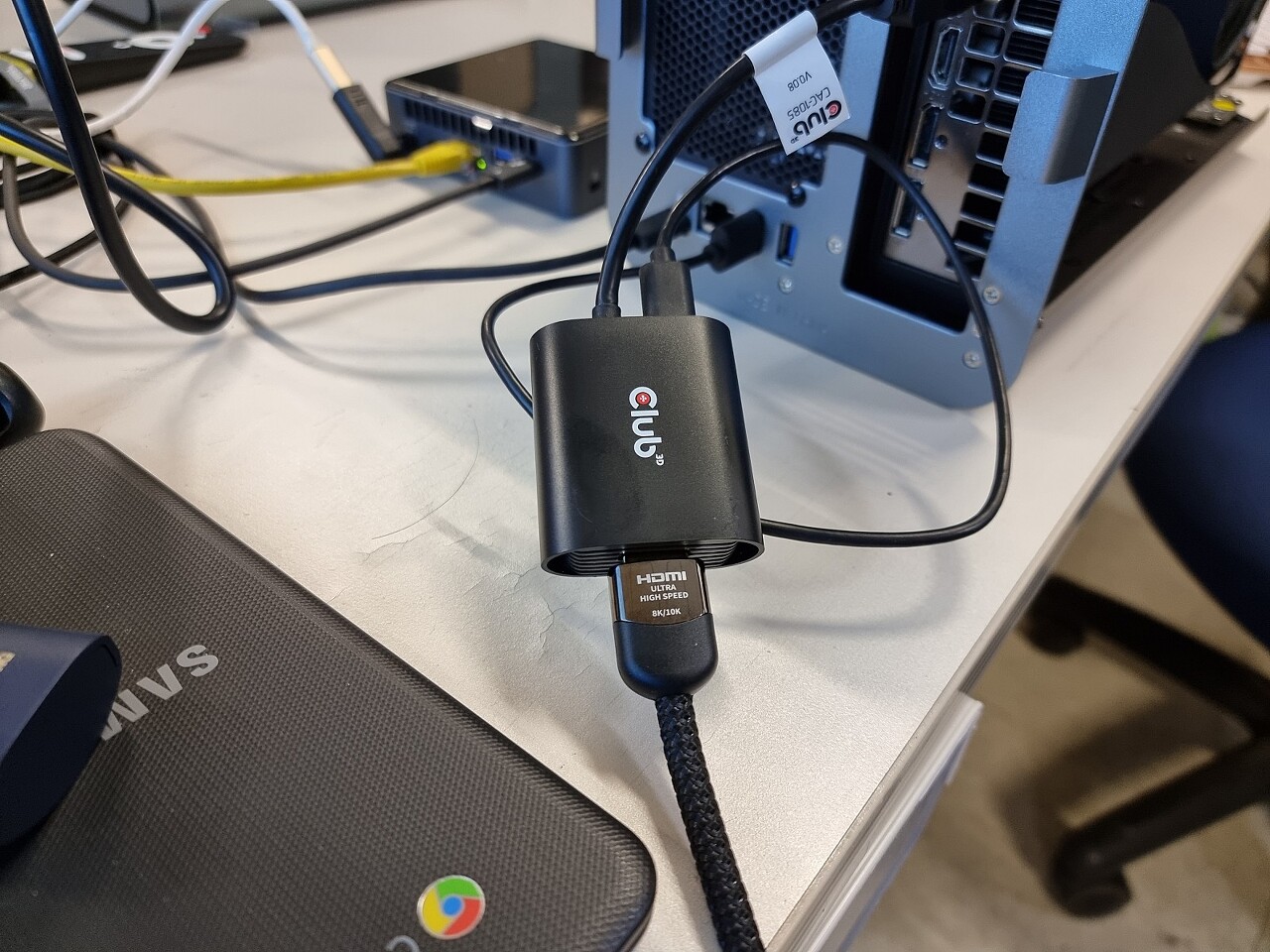

3D Club DP to HDMI2.1 전더 + Zeskit HDMI2.1 케이블(공구케이블)을 연동하여

창홍 8K UHDTV (HDMI2.1포트)에 연결하였습니다..



[HDMI2.1] Zeskit 2M Ultra High Speed HDMI® Cable Certification unpacking



https://cafe.naver.com/mk802/40206

[HDMI2.1] Zeskit 2M Ultra High Speed HDMI® Cable Certification unpacking (추가내용 201211)





창홍 8K UHDTV의 eARC(HDMI2.1포트)에는 삼성 사운드바가 연결되어져 있습니다.

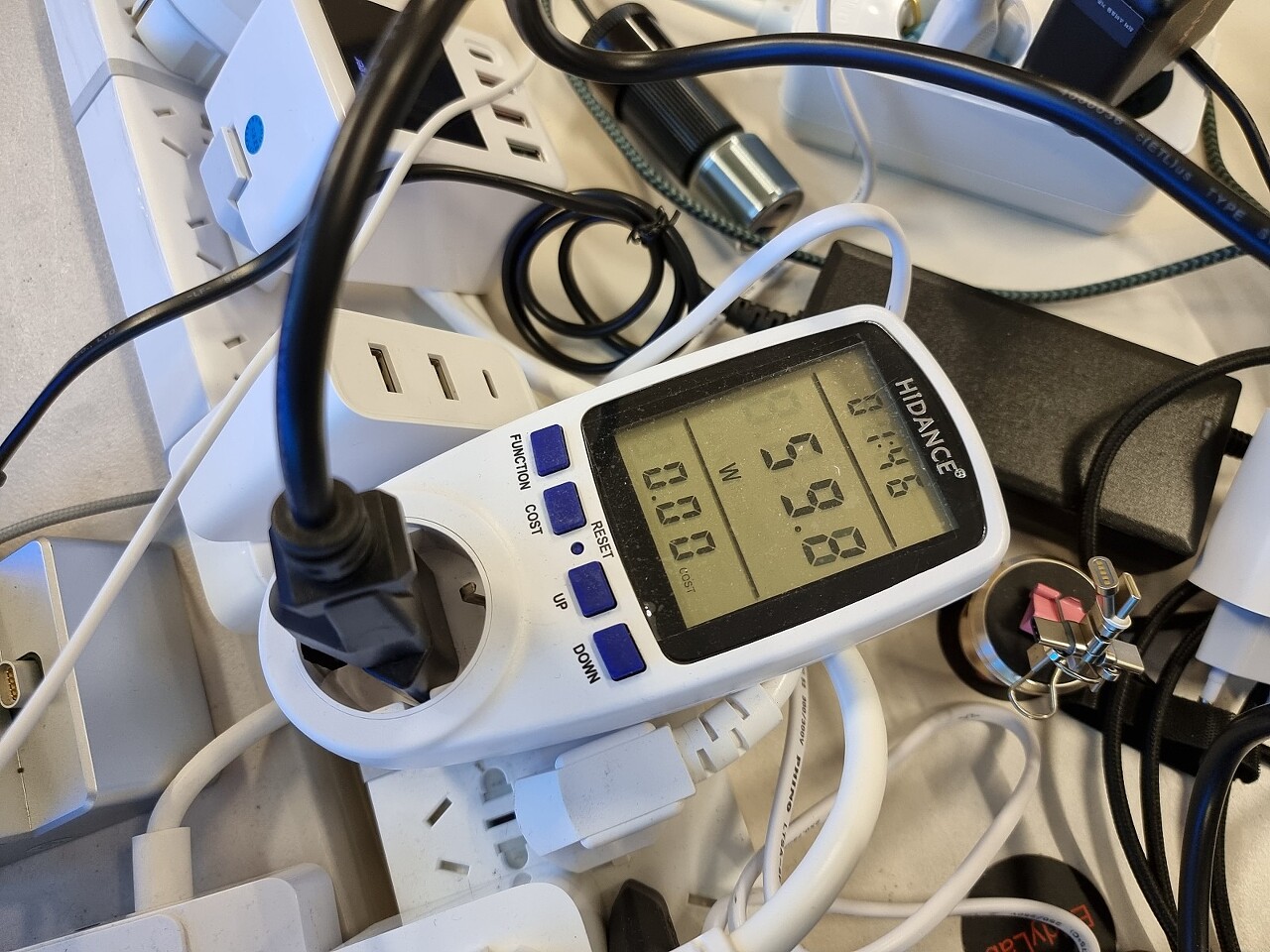

8K 재생시 eGPU박스 + GTX1660 만의 소비전력 상태입니다.

RTX3090으로 연결하면, 기본 100W는 너끈이 나오게 됩니다. ^^









이제 eGPU박스를 조립하고, NUC을 위에 올려 놓아보았습니다. ^^







이런형태로 활용이 가능합니다.



가능하면 eGPU안에 NUC를 넣어볼 생각을 했는데

다시 eGPU박스를 열고 닫고 하려니, 귀찮겠네요 ㅎㅎㅎ

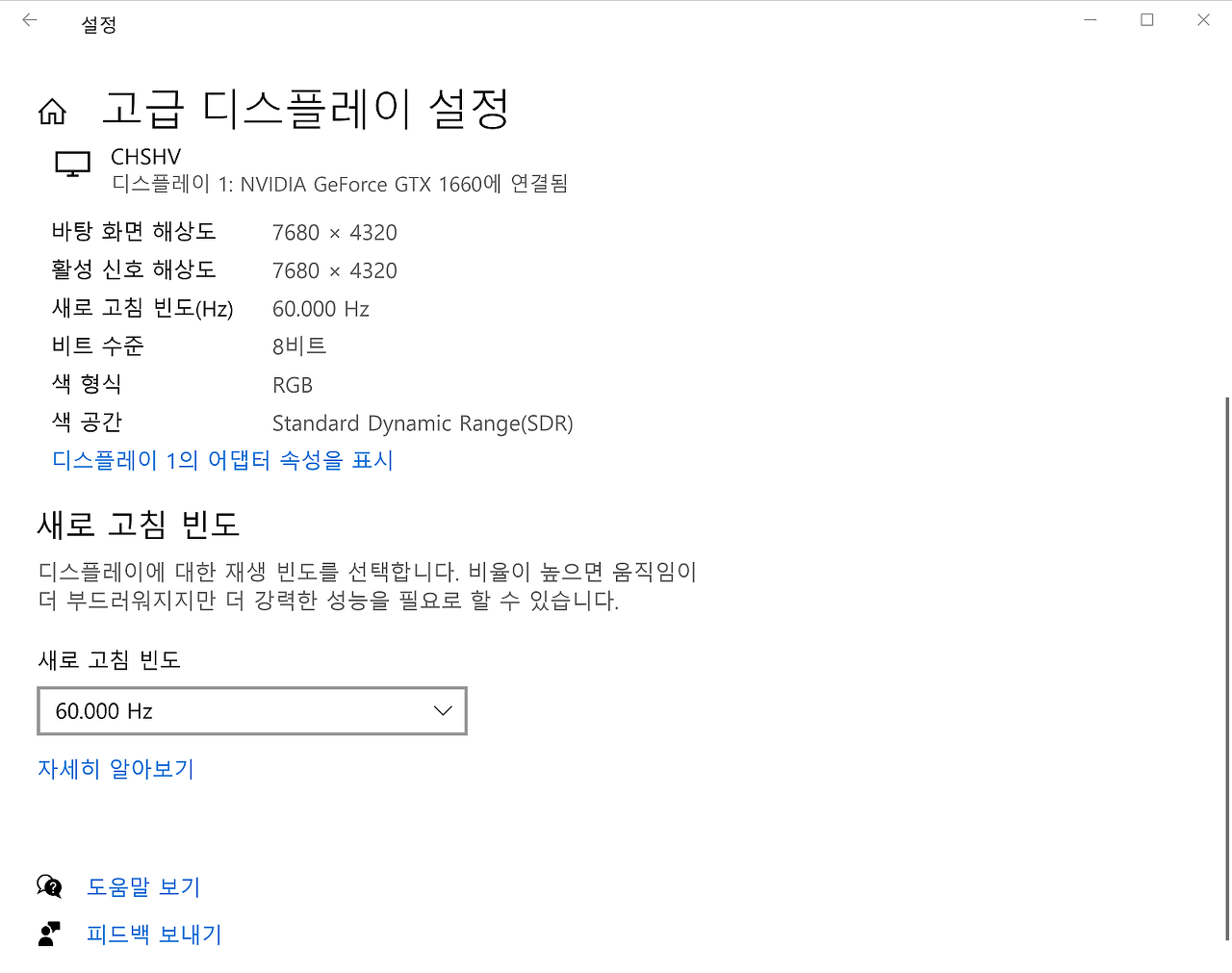

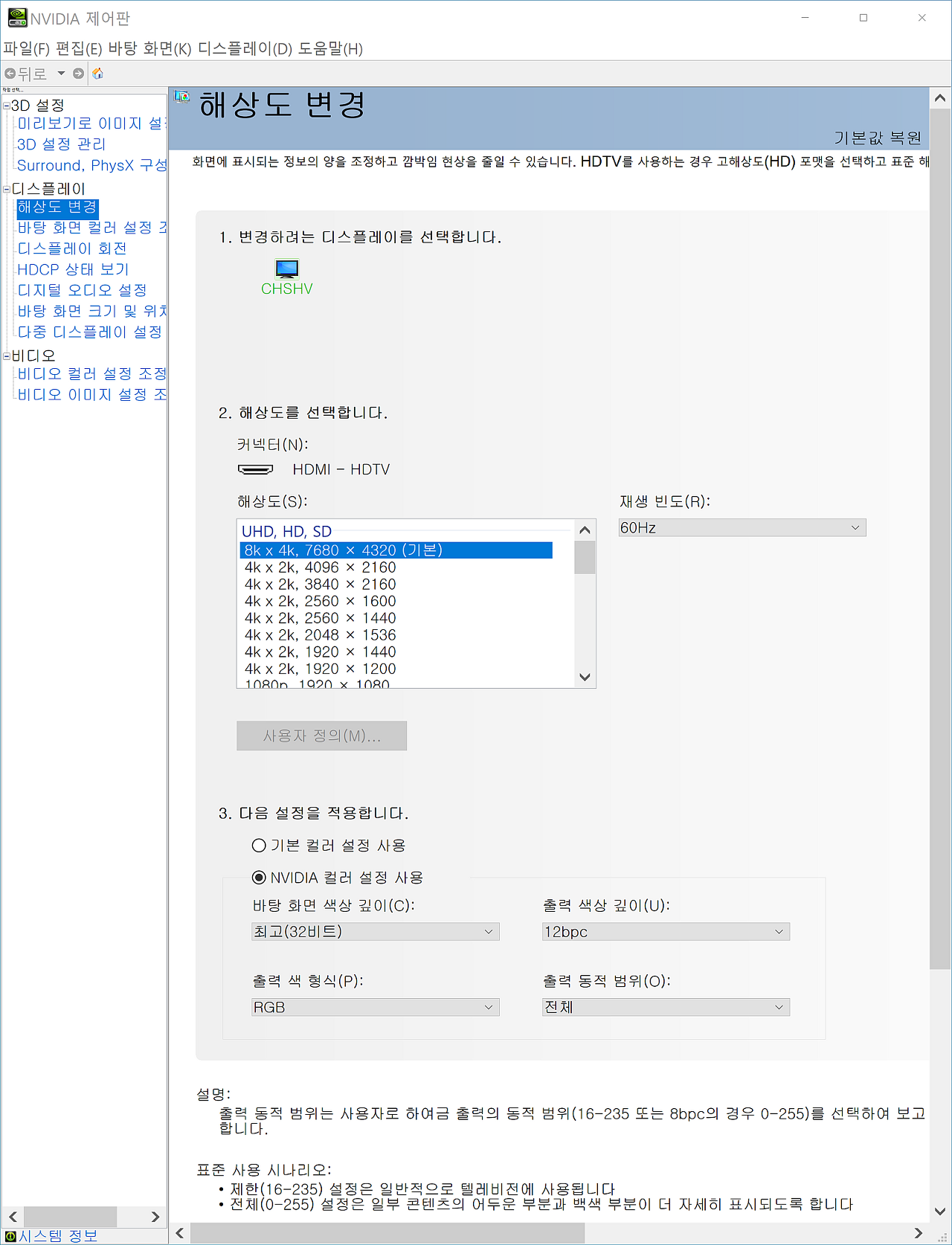

GTX1660 8K 최대 해상도 Setting

8K@60Hz 12bit RGB(4:4:4)









GTX1660 4K 최대 해상도 Setting

4K@60fps 10bit RGB(4:4:4)



(주) 8KUHDTV라고 해서, 하위 해상도인 4K에서 120Hz 설정이 되는 것은 아닙니다. ^^;;

이는 8KUHDTV에서 4K@120fps 모드를 지원해 주어야지만 설정이 가능해 집니다.

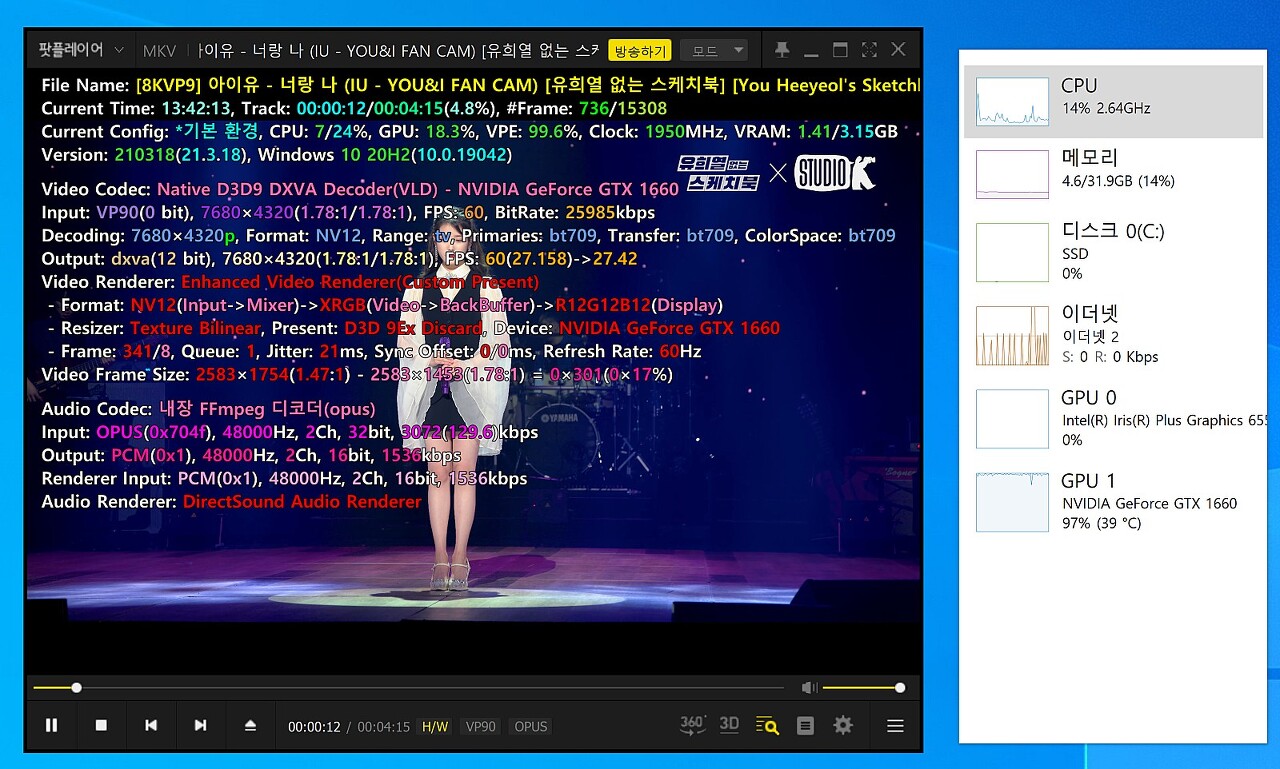

8K@60fps 아이유 재생

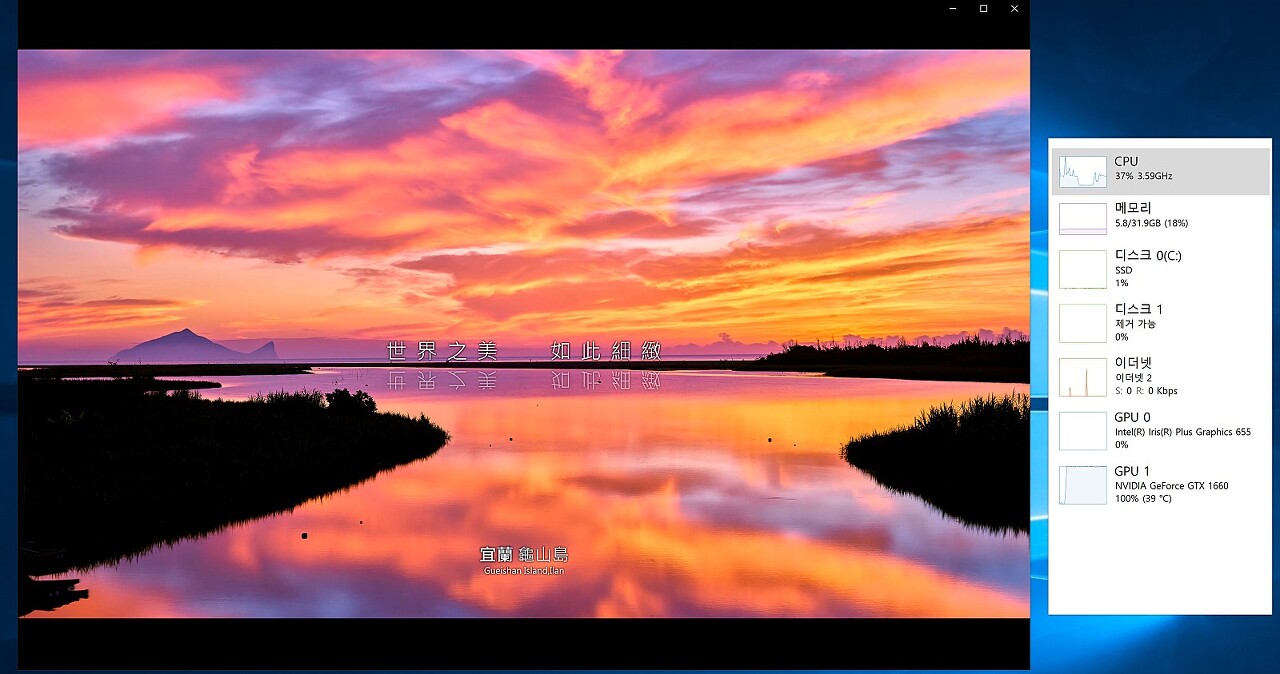

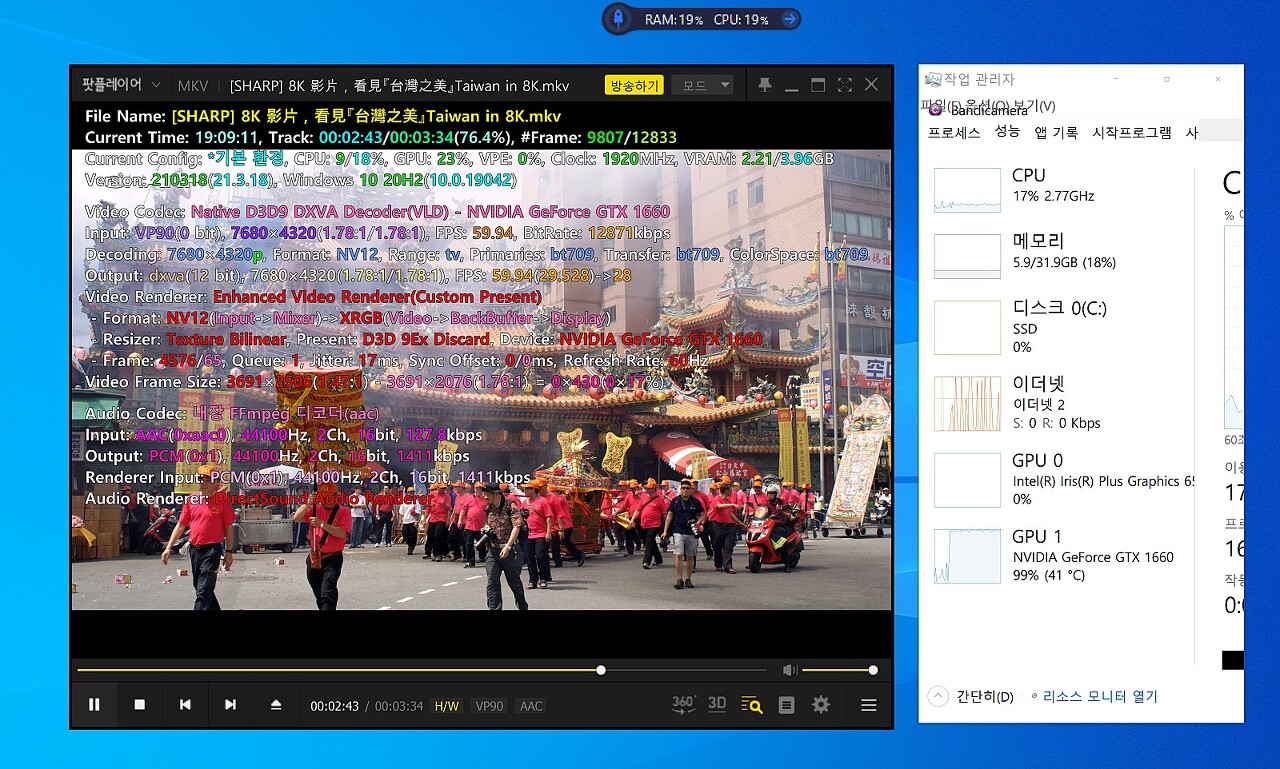

팟플레이 HW디코딩 상태에서 GTX1660 GPU가 Full 로드가 걸린 것을 확인 할 수 있습니다.

팟플레이 재생정보를 보면 60fps -> 27.42fps 재생상태를 확인 할 수 있습니다.







하기 8K@60fps 영상도 마찬가지로

팟플레이 재생정보를 보면 60fps -> 28fps 재생상태를 확인 할 수 있습니다.





이는 아직 팟플레이어가 8K 재생에 최적화가 되어 있지 않아서 그렇습니다. ^^

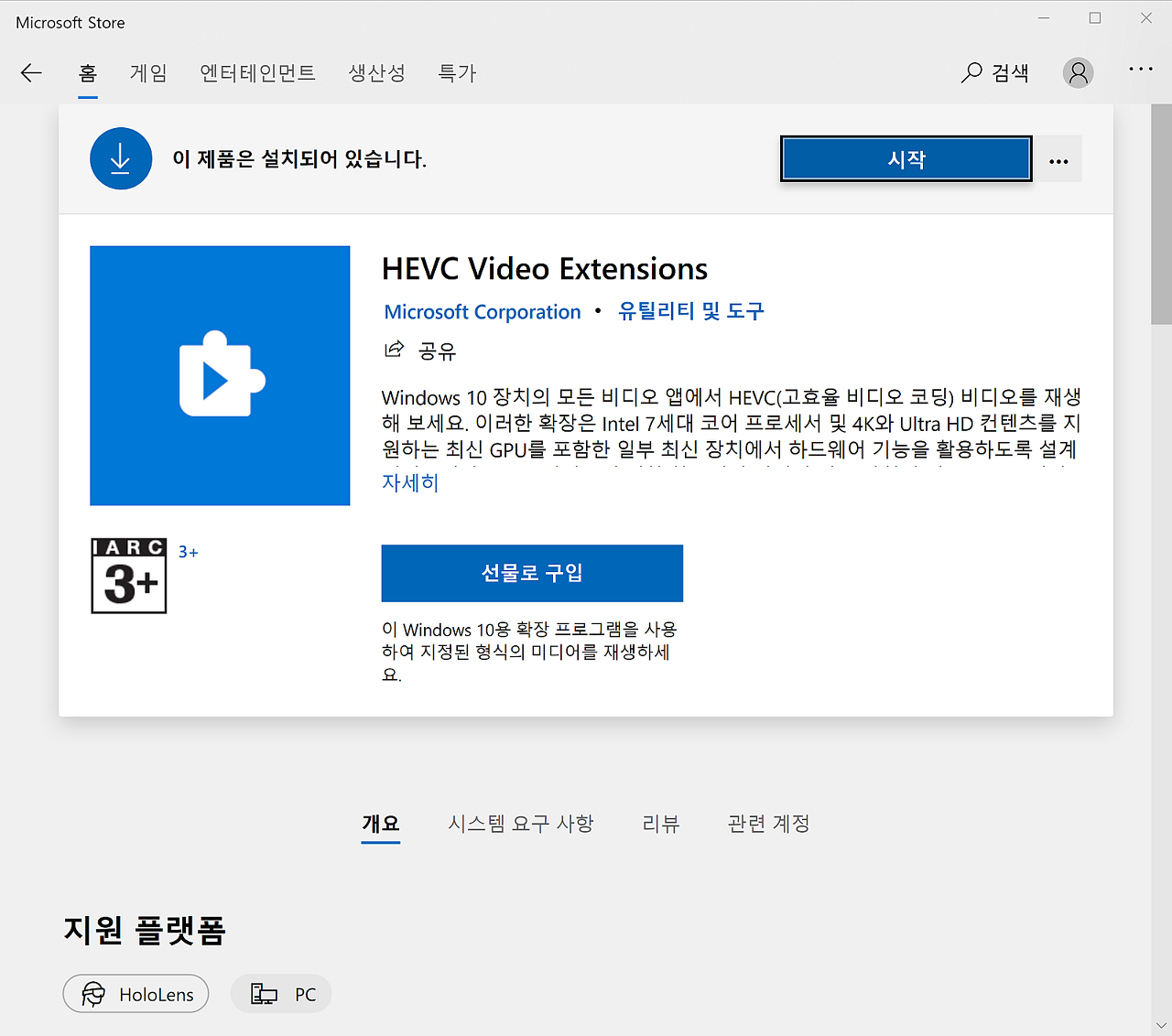

MS스토어에서 HEVC Video Exensions (유료)를 구입하여 test를 진행합니다.







MS 영화 재생 어플로 재생을 하면,

좀 더 프레임이 끊기지 않고 재생되는 것을 확인 할 수 있습니다만,

일정시간이후, 버퍼링이 걸리네요 ^^;;















결론은



GTX1660으로



일반 8K화면에서 가독성(4:4:4)으로 작업을 하는 것에 대해서는

큰 문제가 없어 보입니다만,



비디오재생으로는 8K@30fps가 MAX인 것 같다는 생각이 듭니다. ^^;;





창홍 8KUHDTV 자체 재생기와 8K UHDTV에 설치한 Kodi19로

8K@60fps가 정상재생된다는 것은

상당한 비디오 재생 퍼포먼스가 필요로 된다는 것을 확실히 알 수 있었습니다. ^^





창홍8KUHDTV 내장 재생기







창홍8KUHDTV + Kodi19 재생







https://cafe.naver.com/mk802/38731

[8K] 창홍 75inch 8K UHDTV 영상 재생 test 1 - 4K@120fps 소녀시대 좌절영상





다음단계로 RTX3090으로 test를 진행하도록 하겠습니다.



https://cafe.naver.com/mk802/4047

[펌글] [8K] "창홍 8K TV↔RTX 3090" 8K/60Hz, 12bit/4:4:4 연동 (Ultra#, DSC 적용가능여부 확인)







감사합니다.







---
