최근 JOYROOM Machine Music Hall 은 새로운 1A1C 듀얼 포트 고속 충전 차량용 충전기를 출시했으며, C 포트는 요즘 인기있는 20W PD 고속 충전을 지원하고, A 포트는 Huawei 22.5W SCP 고속 충전을 지원하며, 듀얼 포트 총 전력 출력은 42.5W입니다. 또한 차량용 충전기에는 LED 디지털 디스플레이 화면이 장착되어있어 실시간으로 충전 상태를 확인할 수 있습니다. 그런 다음 다음 충전 헤드 넷이이 차량용 충전기를 분해하여 내부 디자인을 확인합니다.





첫째, 기계 음악 홀 듀얼 포트 42.5W 고속 충전 차량용 충전기 외관



포장 상자는 보라색과 흰색으로 계속되며 전면에는 JOYROOM 브랜드, 자동차 충전기 이름, 외관 다이어그램 및 판매 포인트 및 기타 정보가 인쇄되어 있습니다.



뒷면 디자인은 기본적으로 앞면과 동일하지만 중앙에 차량용 충전기를 볼 수있는 창이 있습니다.



패키지를 개봉하면 차량용 충전기가 플라스틱 팔레트로 고정되고 보호됩니다.



Machine Music Hall 차체 쉘은 알루미늄 합금 충전, 입력 콘 디자인, "경마장"모양의 상단, 전체적으로 "7"글꼴처럼 보였습니다.



자동차 충전기 양극의 클로즈업.

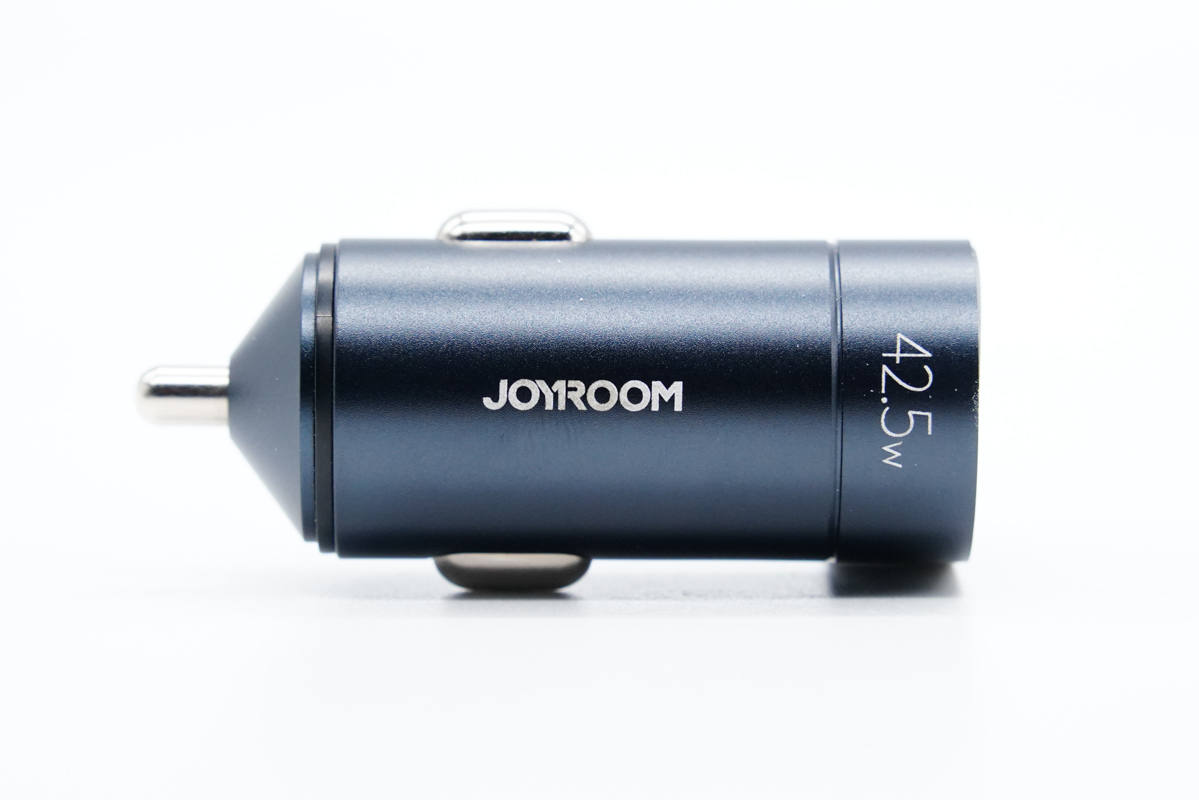

JOYROOM과 42.5W라는 글자가 차량용 충전기 허리에 인쇄되어 브랜드와 총 출력 전력을 나타냅니다.

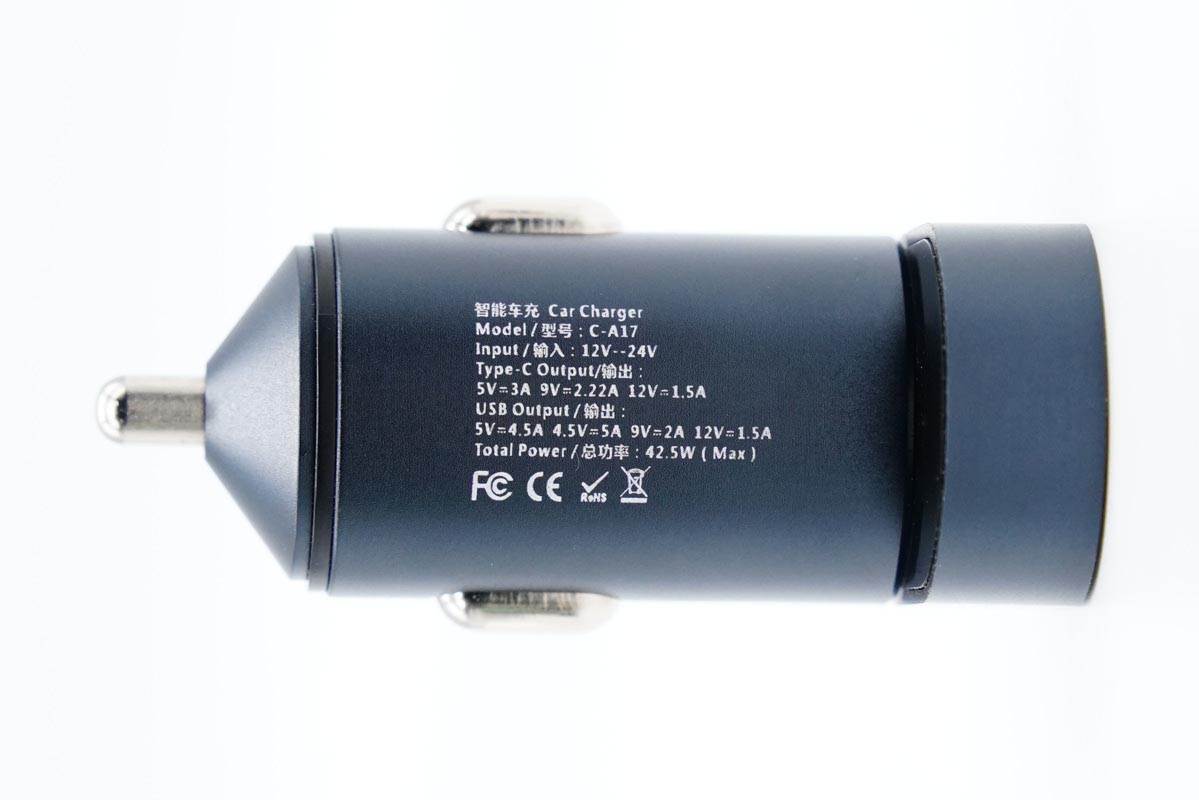

차량용 충전기 매개 변수는 다른쪽에 인쇄됩니다.

모델 : C-A17

입력 : 12-24V

USB-A 출력 : 4.5V5A, 5V4.5A, 9V2A, 12V1.5A

USB-C 출력 : 5V3A, 9V2.22A, 12V1.5A

총 출력 : 42.5W (최대)

제조업체 : Dongguan Jiletang Electronic Technology Co., Ltd.

제조업체 : Shenzhen Youpinshi Electronic Technology Co., Ltd.

생산자 : Shenzhen Naituo Energy Technology Co., Ltd.

제품은 CE 인증, FCC 인증 및 RoHS 인증을 통과했습니다.



충전 헤드 그물 해체 우수한 제품 Shi CC-026 듀얼 포트 자동차 충전기 , 우수한 제품 Shi 듀얼 포트 자동차 충전기 , 우수한 제품 Shi CC-036S 듀얼 포트 자동차 충전기 및 기타 제품도 Shenzhen Shi Electronic Technology Co의 우수한 제품 임을 배웠습니다. ., Ltd. 프로듀스.

상단에는 LED 디지털 디스플레이와 1A1C 이중 출력 포트가 장착되어 있으며 USB-C 포트의 검은 색 고무 코어는 구리를 노출하지 않으며 USB-A 포트의 파란색 고무 코어는 노출되지 않습니다.

손에 쥐고있는 직관적 인 느낌.

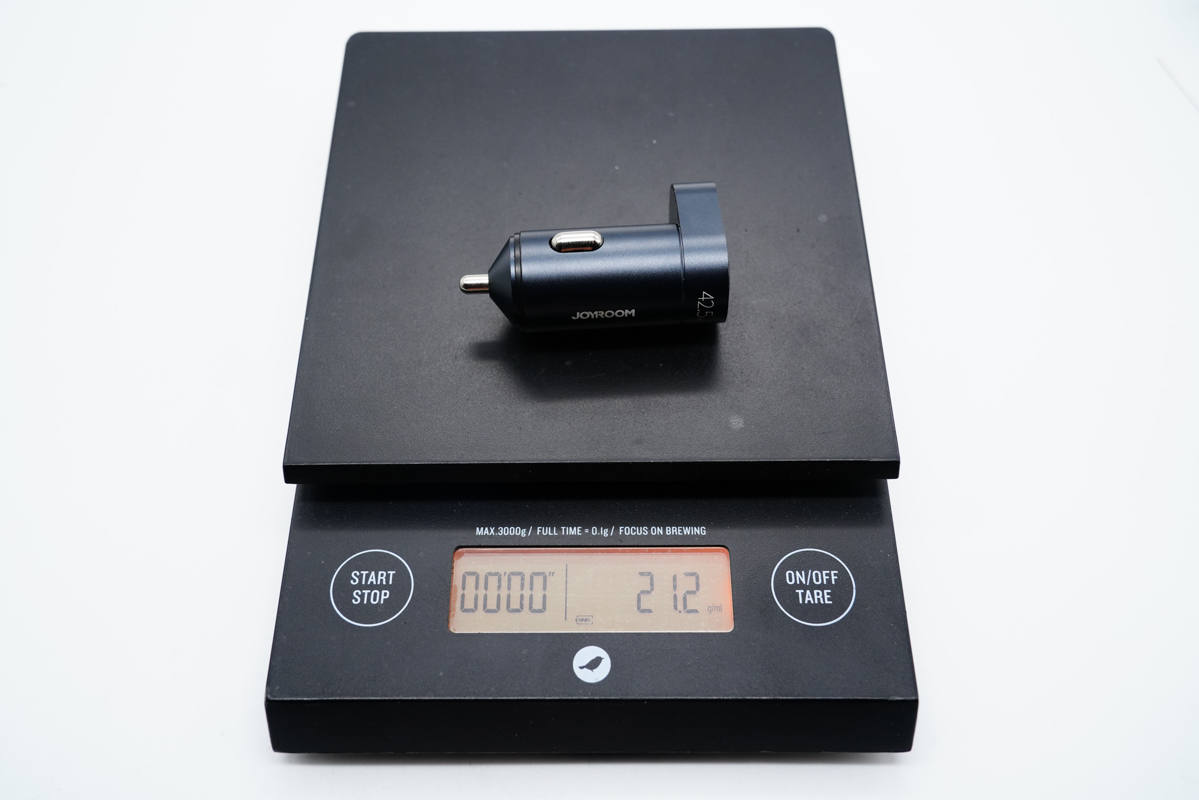

차량용 충전기의 순중량은 약 21g입니다.



전원이 켜지면 LED 디스플레이에 무부하 전압이 표시되고 장치가 켜지면 실시간 충전 전류를 표시하도록 전환됩니다.

ChargerLAB POWER-Z KT002를 사용하는 USB-A 포트는 Apple 2.4A, Samsung 5V2A, DCP 프로토콜 및 QC2.0 / 3.0, FCP, SCP 고속 충전 프로토콜을 지원합니다.

또한 KT002를 사용하여 USB-C 포트가 QC2.0 / 3.0, PD3.0 및 PPS 고속 충전 프로토콜을 지원하는지 테스트합니다.



또한 PDO 메시지는 USB-C 포트에 5V3A, 9V2A 및 12V1.5A의 3 세트의 고정 전압 기어와 3.6-12V1.5A의 PPS 전압 기어 세트가 있음을 보여줍니다.

둘째, 기계 음악 홀 듀얼 포트 42.5W 고속 충전 자동차 충전기 해체



자동차 충전기의 양극 금속 껍질과 상단 플라스틱 판을 제거하여 PCB 보드를 꺼냅니다.

자동차 충전기에는 4 개의 소형 PCB 보드가 있으며, 양쪽의 긴 작은 보드는 네거티브 메탈 시트와 둥근 작은 보드로 연결되고 LED 디스플레이가있는 작은 보드는 둥근 작은 보드에 납땜됩니다. 핀 헤더를 사용합니다.

상단의 작은 플레이트는 A 포트 암 시트 영역의 속을 비우는 처리에 해당합니다.

작은 보드를 나눕니다.



C- 포트 암 시트가있는 소형 보드의 전면에는 입력 필터 솔리드 커패시터, 스텝 다운 인덕터 및 MOS 튜브가 제공됩니다.

뒷면에 C 포트 회로 강압 칩이 있습니다.



0 옴 저항은 입력 단자와 직렬로 연결됩니다.

입력 필터 솔리드 커패시터의 클로즈업, 사양은 35V 100μF입니다.

USB-C 포트 스텝 다운은 TMI2283Q, 넓은 입력 범위 동기식 정류 스텝 다운 컨버터를 채택하고 최대 30V 입력, 최대 출력 전류 3.5A, 강제 PWM 작동, 스위칭 주파수 120-440kHz 설정 가능, 출력 5V3A 효율 최대 94 %, 내장 출력 라인 손실 보상, 패스 스루 모드 지원, 내장 소프트 스타트 및 과열 차단 및 기타 보호 기능.

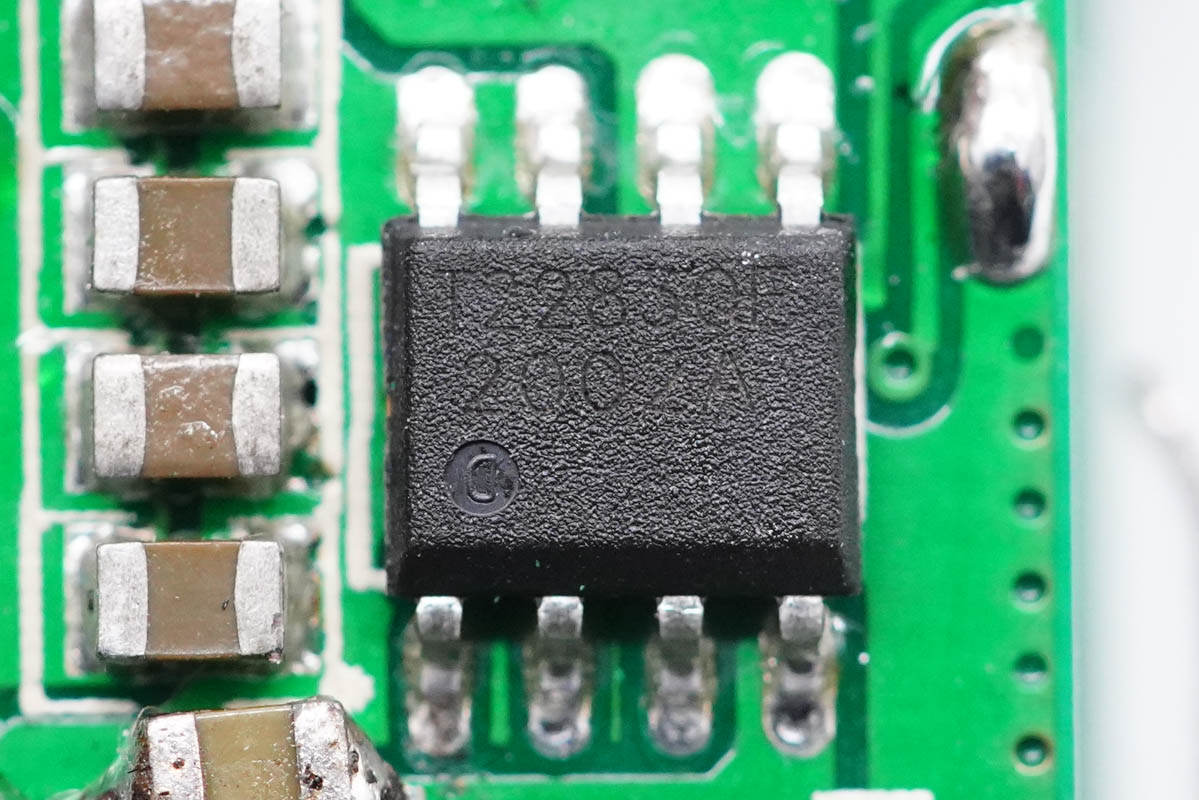

TMI2283Q의 세부 사항.

실크 스크린 4435B의 VBUS 스위치 튜브.

강압 인덕터 재킷의 열수축 튜브 보호.

다른 소형 보드에도 강압 인덕터와 필터 커패시터가 장착되어 있습니다.

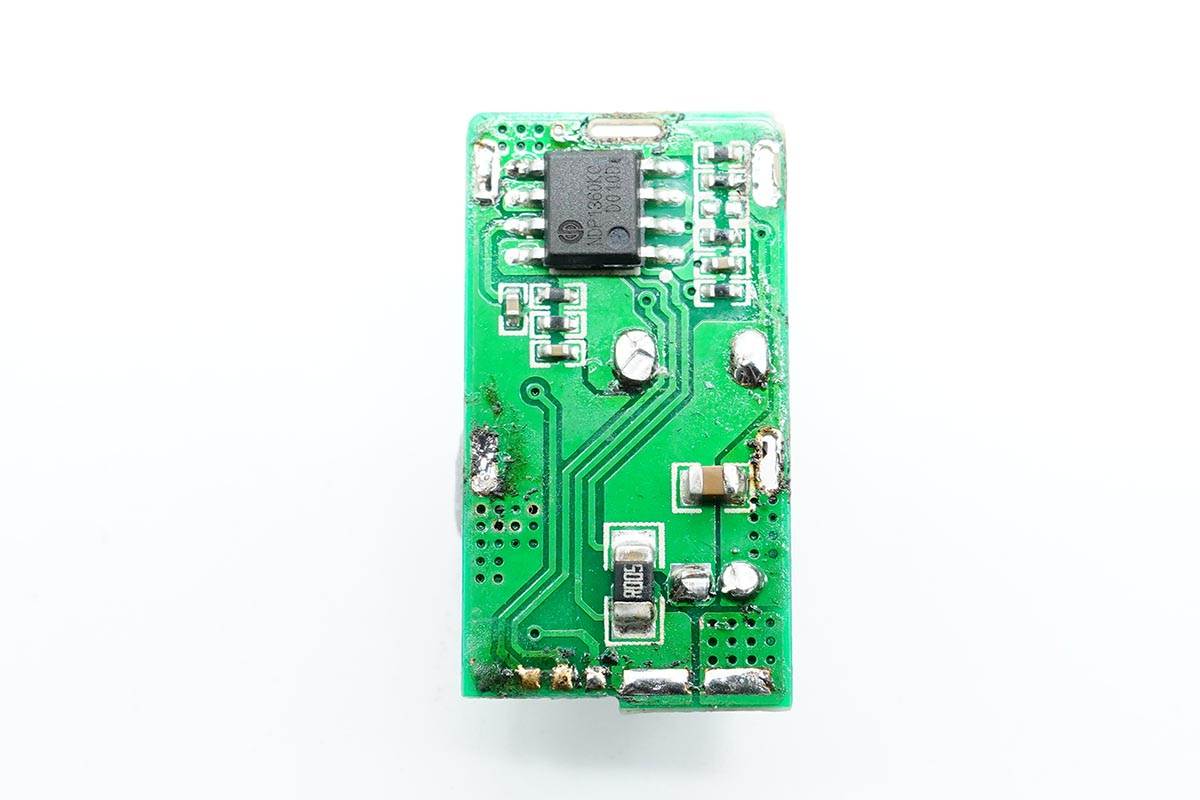

작은 보드의 뒷면에는 A 포트 회로 강압 칩과 출력 전류 샘플링 저항이 있습니다.



Xintan Micro NDP1360KC, 이중 채널 자동차 충전 동기식 강압 변환기, 내장 이중 N 스위치 튜브, 최대 출력 전류 4.8A, 작동 주파수 130-300KHz를 설정할 수 있습니다. 최대 작동 전압은 30V이고 입력 내전압은 38V입니다.

또 다른 강압 인덕터도 열 수축 튜브로 보호됩니다.

벅 출력 필터 솔리드 커패시터의 클로즈업 인 사양은 16V 100μF입니다.

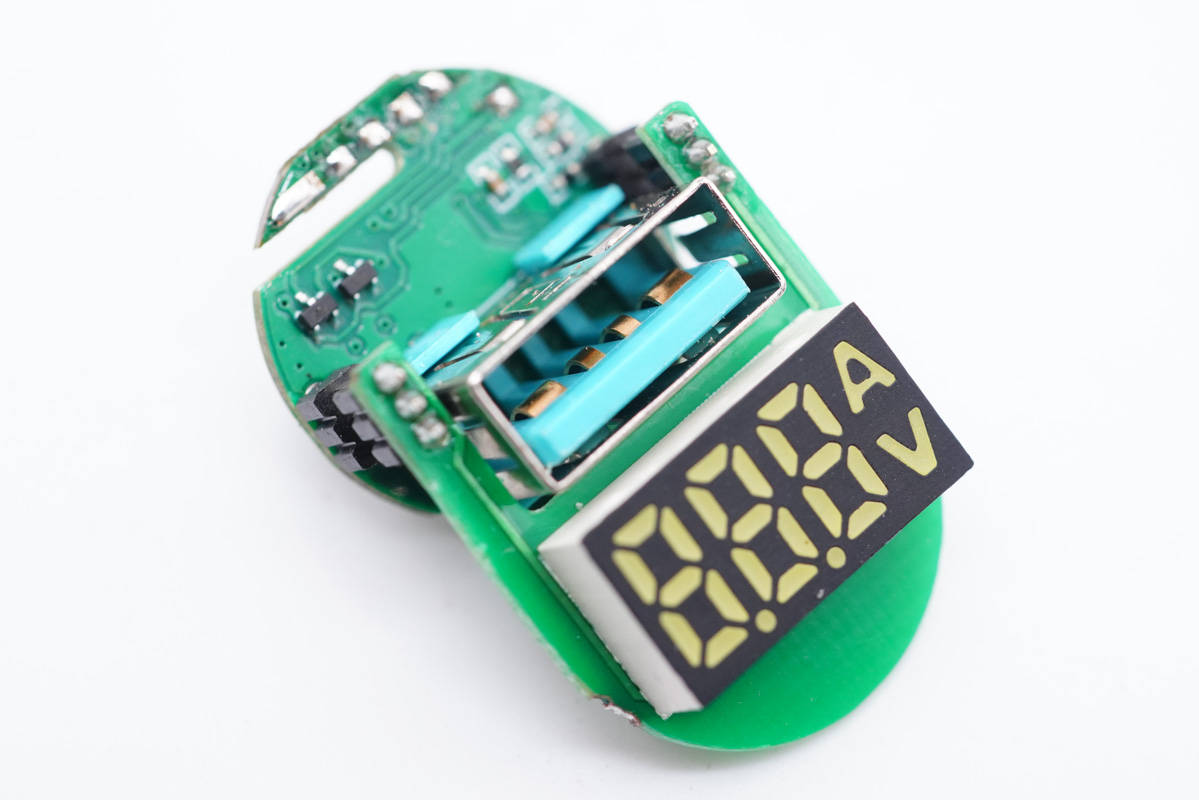

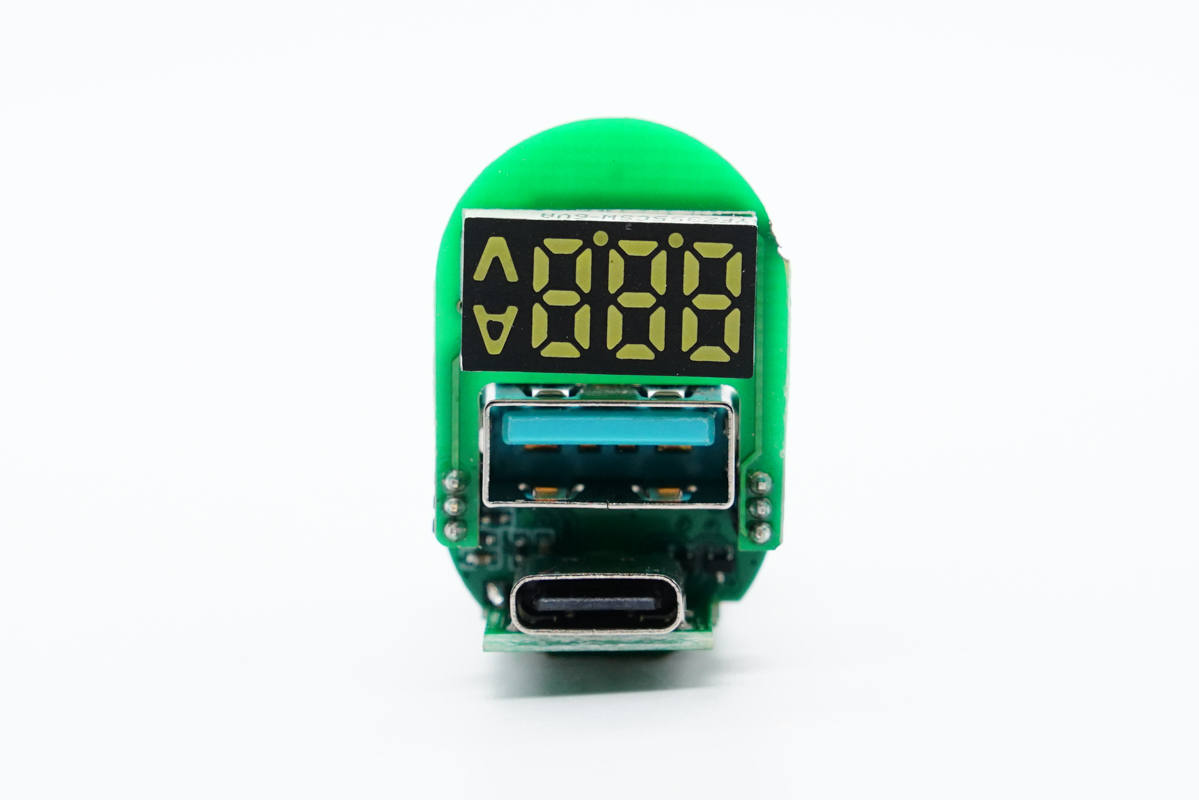

원형 소형 보드의 전면과 LED 디스플레이 소형 보드를 한눈에 볼 수 있으며 USB-A 암 소켓과 LED 디스플레이는 각각 용접됩니다.



원형의 작은 보드 뒷면에 칩이 배치되어 있습니다.

wpinno VIP 혁신 WP7025는 PD3.0 및 PPS 사양을 준수하는 고집적 USB-C PD 프로토콜 칩으로 BC1.2, QC3.0, QC2.0, QC4.0 및 기타 프로토콜과 호환됩니다. 이 솔루션은 20Pin QFN 4 * 4 패키지를 사용하고, 내부적으로 동기식 정류기, LDO 및 임베디드 마이크로 컨트롤러 (16k 플래시)를 통합하고, 외부 N-MOSFET를 사용하여 구동하고, 3.2V ~ 20V 범위의 넓은 작동 전압 및 VI 레벨 에너지 효율을 지원합니다. 프로그래밍 가능 OVP, 프로그래밍 가능 OCP, 프로그래밍 가능 UVP, 프로그래밍 가능 라인 손실 보상 기술 및 기타 기능.

Weipu Innovation WP7025 데이터 정보.

USB-C 암 소켓, 스루 홀 납땜의 클로즈업.

작은 원형 보드에 수직으로 용접 된 USB-A 암 소켓의 클로즈업.

연결 헤더의 클로즈업.

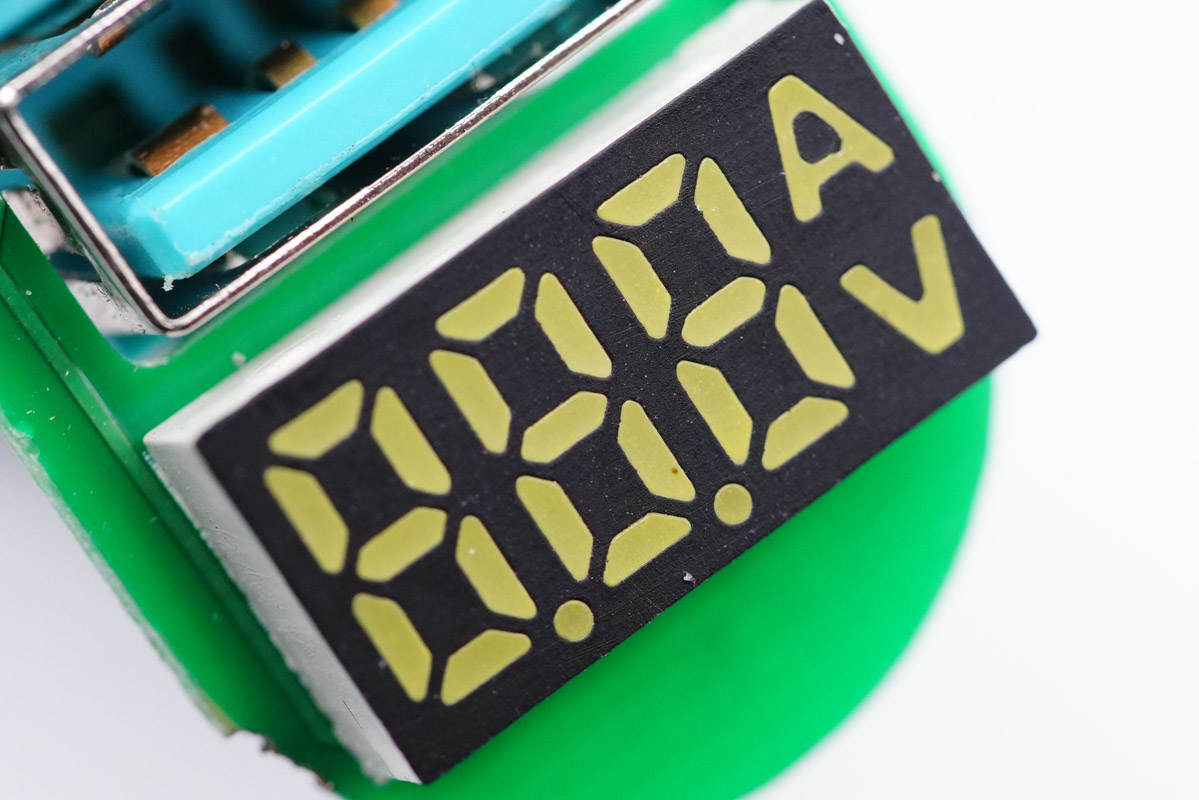

LED 디스플레이의 클로즈업.



모든 해체가 끝나면 가족 사진을 찍자.

충전 헤드 네트워크 분해 요약

Jiyuetang 자동차 충전기의 메인 쉘은 알루미늄 합금으로 만들어졌으며 몸체는 튼튼하고 금속 질감으로 가득 차 있으며 압력에 강하고 실습 경험이 좋습니다. 차량용 충전기의 1A1C 인터페이스는 QC, FCP, SCP, PD 및 PPS의 여러 고속 충전 프로토콜을 지원하여 Huawei 및 Apple 휴대폰의 고속 충전 요구 사항을 충족 할뿐만 아니라 브랜드 휴대폰과도 잘 호환됩니다. 삼성과 샤오 미로.



충전 헤드 네트워크 분해를 통해 자동차 충전기는 4 개의 소형 플레이트 용접 설계를 채택하고 있으며, 양쪽의 소형 플레이트에는 Xintan Micro NDP1360KC 및 Top을 사용하여 각각 A 포트 및 C 포트 강압 회로가 장착되어 있음을 알게되었습니다. Micro TMI2283Q 강압 변환 와이퍼의 혁신적인 WP7025 프로토콜 칩은 듀얼 포트 프로토콜 식별 및 출력 전압 제어를 위해 소형 원형 보드에 설치됩니다. 또한 디스플레이 화면도 이에 의해 제어됩니다. 차량 충전기의 실제 성능에서, 프로토콜 칩의 성능이 매우 강력하다는 것을 알 수 있습니다.
