안녕하십니까 ? EddyLab입니다.







앞서 eGPU를 이용한 8K@60fps 재생환경 구축을 진행하였고,

[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 10bit RGB 4:4:4 test (3) 210522

https://cafe.naver.com/mk802/42658

[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 10bit RGB 4:4:4 test (3...







오늘 1월에 주문했던 i5NUC11이 겨우 도착을 했네요 ^^

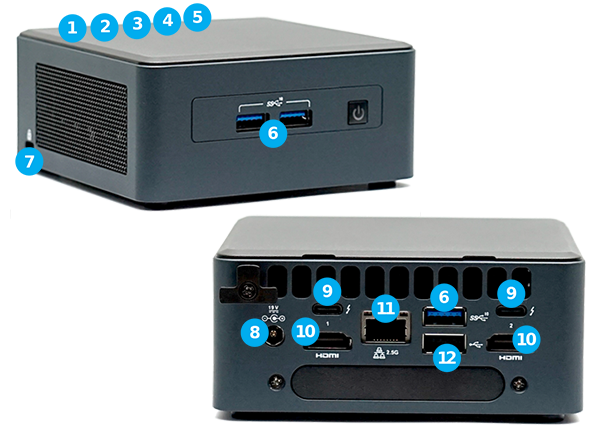

11 세대 인텔 ® 코어 ™ i5-1135G7

인텔 ® Iris ™ Xe 그래픽

듀얼 채널 DDR4-3200 SODIMM 최대 64GB

2x M.2 SSD 슬롯

인텔 ® Wi-Fi 6 AX201

3x USB 3.2 Gen2 포트

Kensington 잠금

12-24V DC 입력

2x Thunderbolt (DP 1.4a 및 USB 4)

2x HDMI 2.0b

Intel® i225-LM 10/100/1000/2500 Mbps RJ45 이더넷

1x USB 2.0 포트

​

https://simplynuc.com/11tnhi5-full/





---

*** 11세대 i5 Intel NUC (i5-1135G7)과

하기 8세대 Intel NUC + eGPU의 차이가 뭔지 ???

​

​

​

11세대 타이거레이크 모바일용임에도 불구하고,

데탑용과 차이가 있는 기능이 2가지 있습니다.

​

​

1. 11세대 타이거레이크 모바일용 i5 & i7 (i5-1135G7 / i7-1165G7 CPU는

인텔의 새로운 내장 GPU인 Xe를 탑재하고 있습니다.

​

i5 & i7 (i5-1135G7 / i7-1165G7) Intel NUC에는

썬더볼트4 1개의 포트가 지원되고 있습니다.

​

2. 썬더볼트4포트로 DP1.4 지원이 되고,

DP1.4 Spec에서 8K@60fps 재생출력을 지원할 수 있습니다.

​

다만, 11세대 타이거레이크 i5 Intel NUC (i5-1135G7)는

HDMI포트로는 2.0b까지만 지원하기 때문에

8K@60fps를 지원하지 못합니다.

​

​

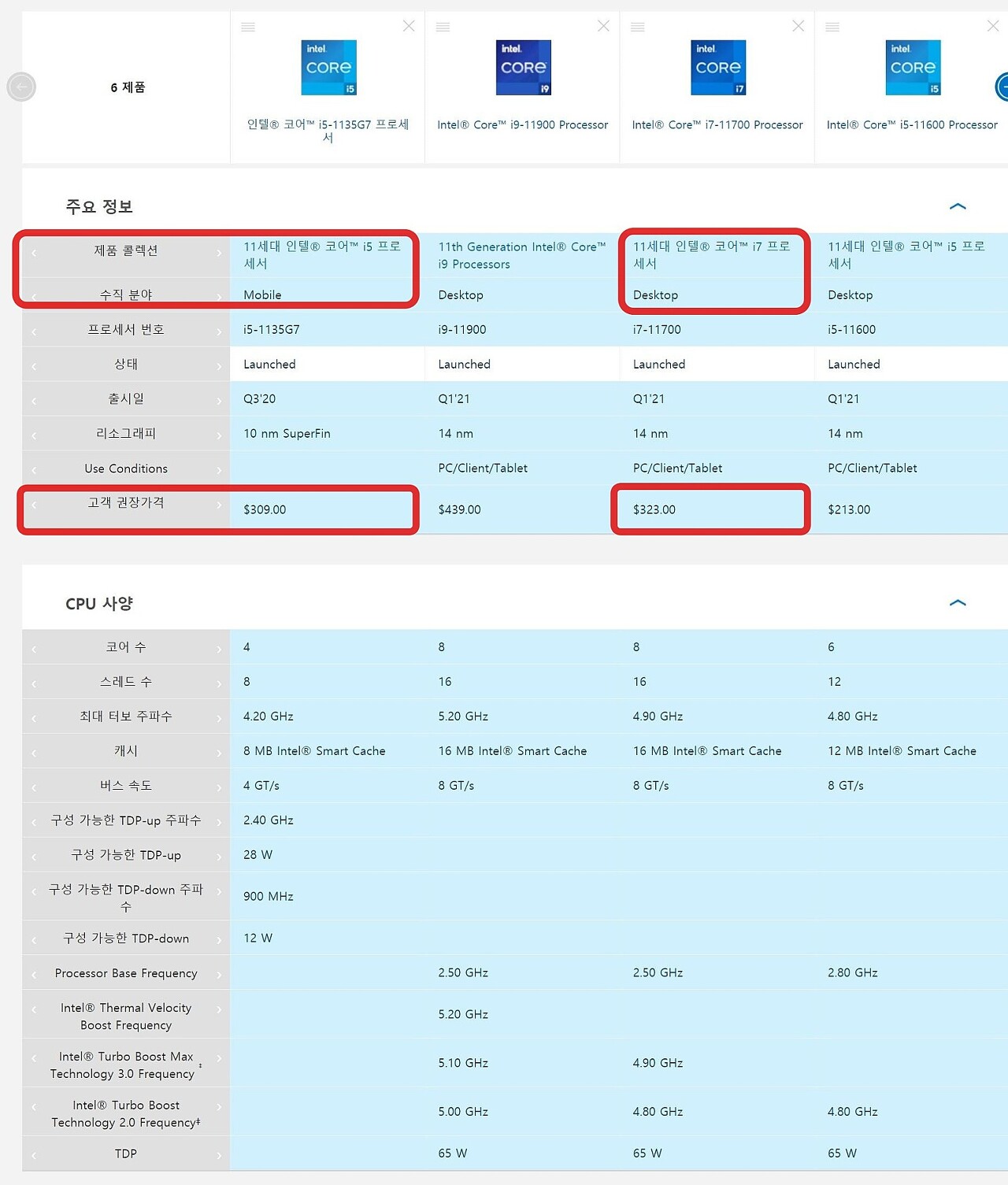

아래 11세대 타이거레이크 모바일 CPU와 Desktop CPU 비교 Spec입니다.

​

11세대 i5 모바일 CPU (하기표 왼쪽) CPU가격을 비교 해 보면,

오른쪽의 11세대 타이거레이크 i7 데스크탑 CPU랑 가격이 비슷합니다. ^^;;

​

11세대 i5 모바일 CPU가 더 비싼 이유는

내장그래픽 GPU인 Xe가 탑재된 이유도 있고,

​

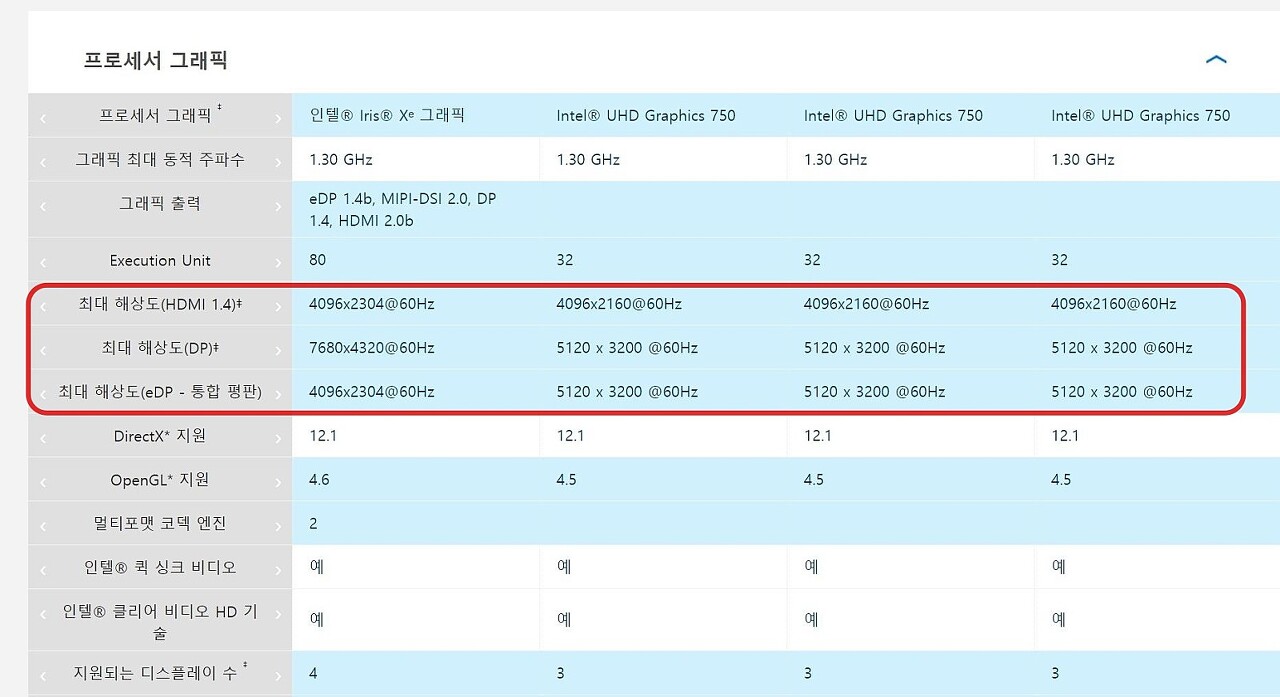

하기 해상도에서

​

최대해상도(DP)가 7680x4320@60Hz 즉 8K 해상도 출력을

TB4 to DP1.4로 지원하기 때문입니다.

​

출처 : https://ark.intel.com/content/www/kr/ko/ark/compare.html?productIds=208658,212252,212279,212274,212277,212270

​

추가내용 210531)

Core i7-1195G7

Core i5-1155G7 2기종 추가 비교

https://ark.intel.com/content/www/kr/ko/ark/compare.html?productIds=208658,217184,217181,212274,212279,212252



---

앞서 8K@60fps 재생 환경 구축 test 내용을 몇탕 적어 놓어서

더 적을 내용도 없네요 ㅎㅎㅎㅎ

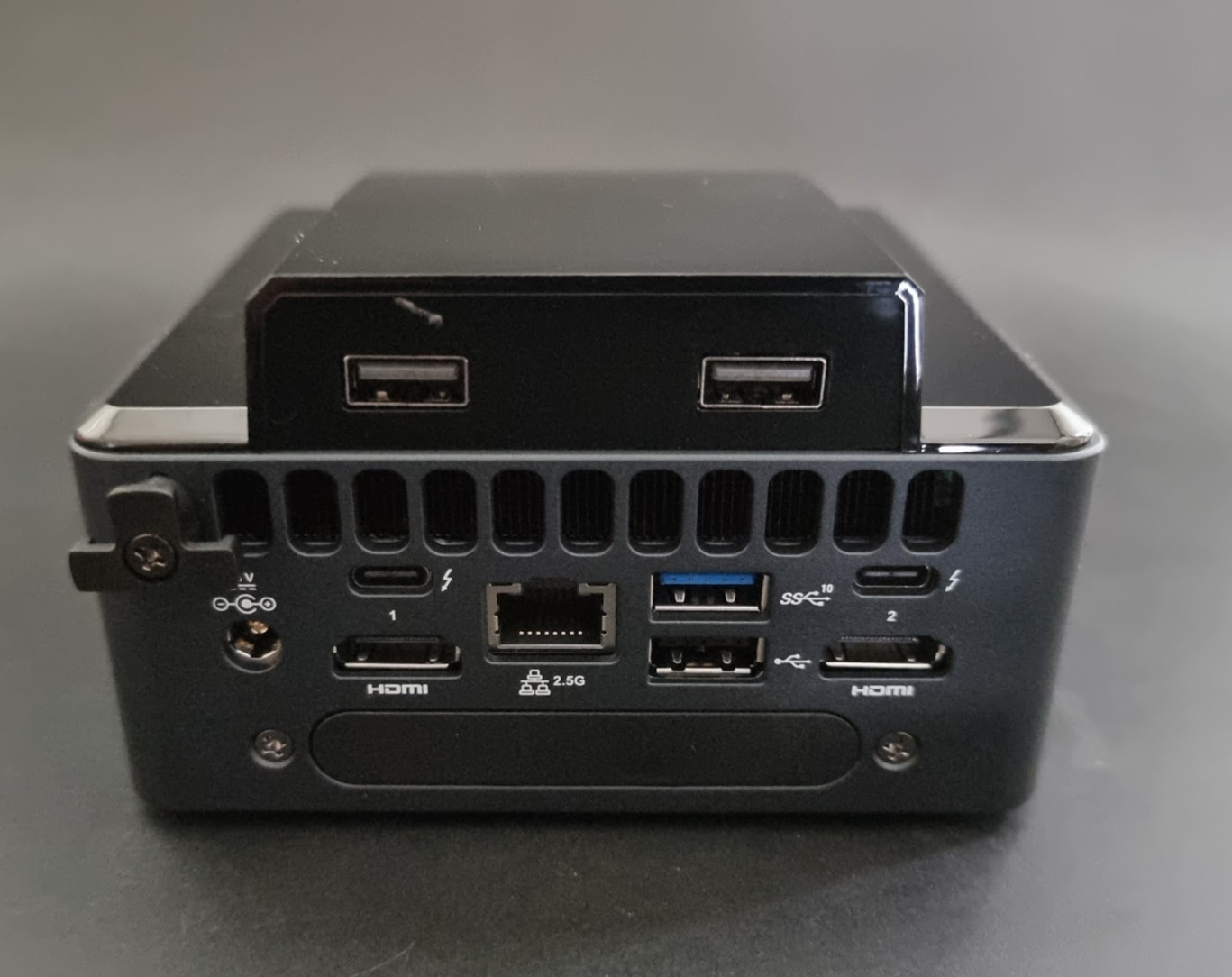

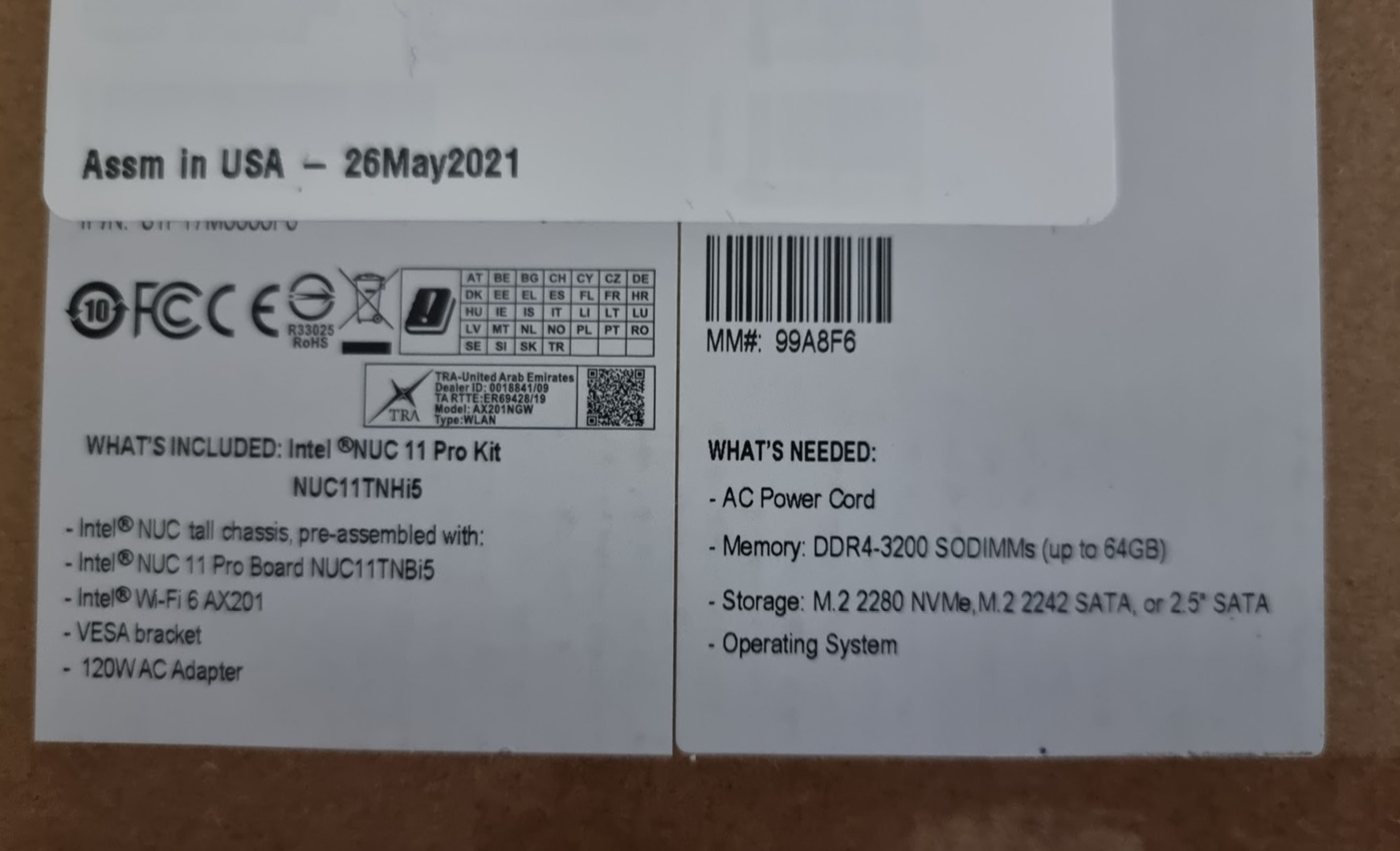

i5NUC11 입니다.



일반 NUC와 조금 다른 형태인데, |
윗 뚜껑에 USB 2포트를 추가한 커스텀 NUC로 주문을 하였습니다. ^^
NUC는 사용자 커스텀 주문이 원래 가능한 제품으로,

다양한 옵션으로 판매 되고 있습니다.



혹시 몰라서 메모리 4G / 120G NVMe 포함으로

$760 가격으로 구입하였습니다.

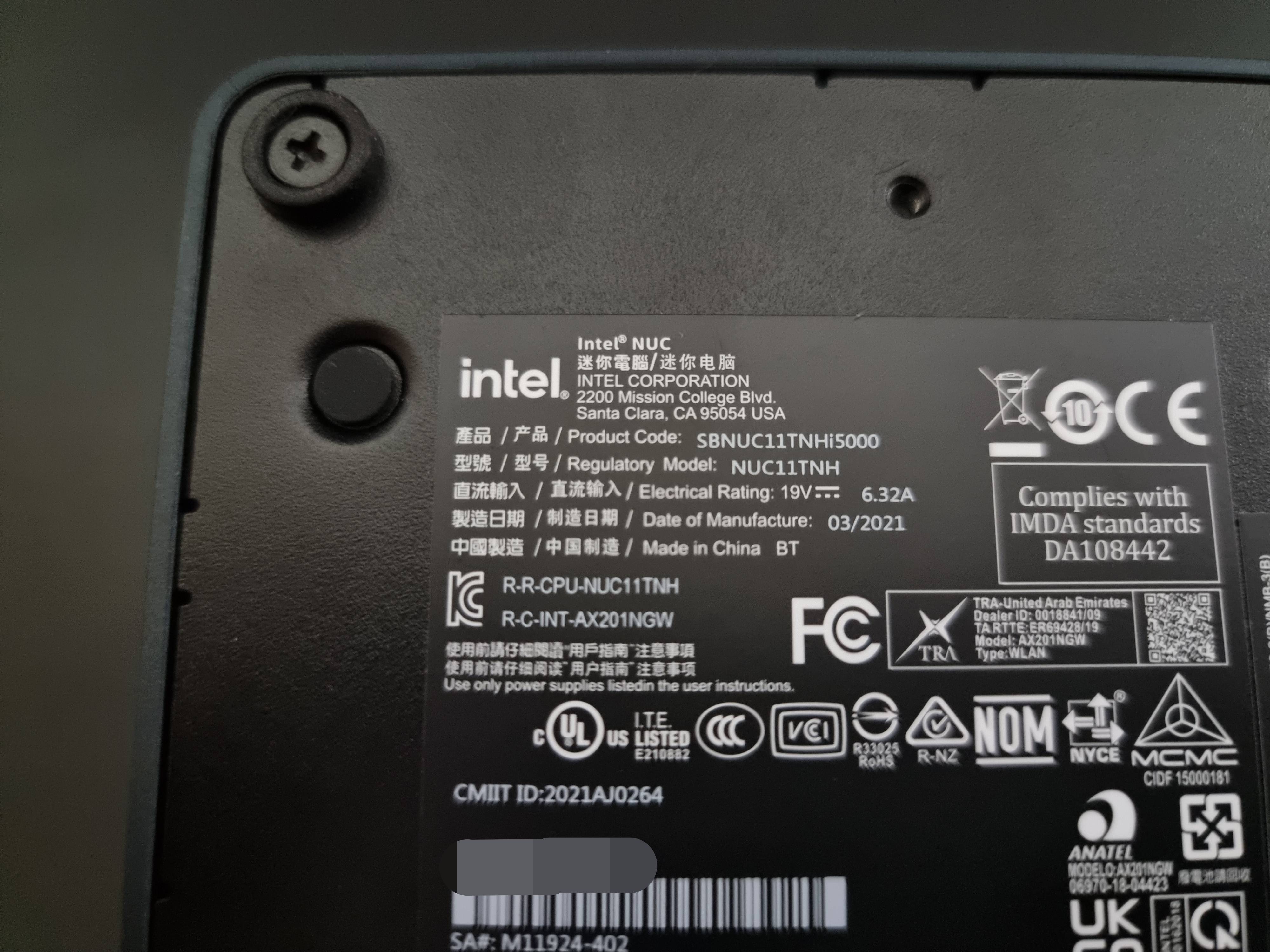

전원은 19V 6.32A지원으로 100W넘게 지원합니다.
이정도면 썬더볼트4로 모니터 1개, 2개(?) 까지도
충분히 전원 공급 가능한 수준입니다.

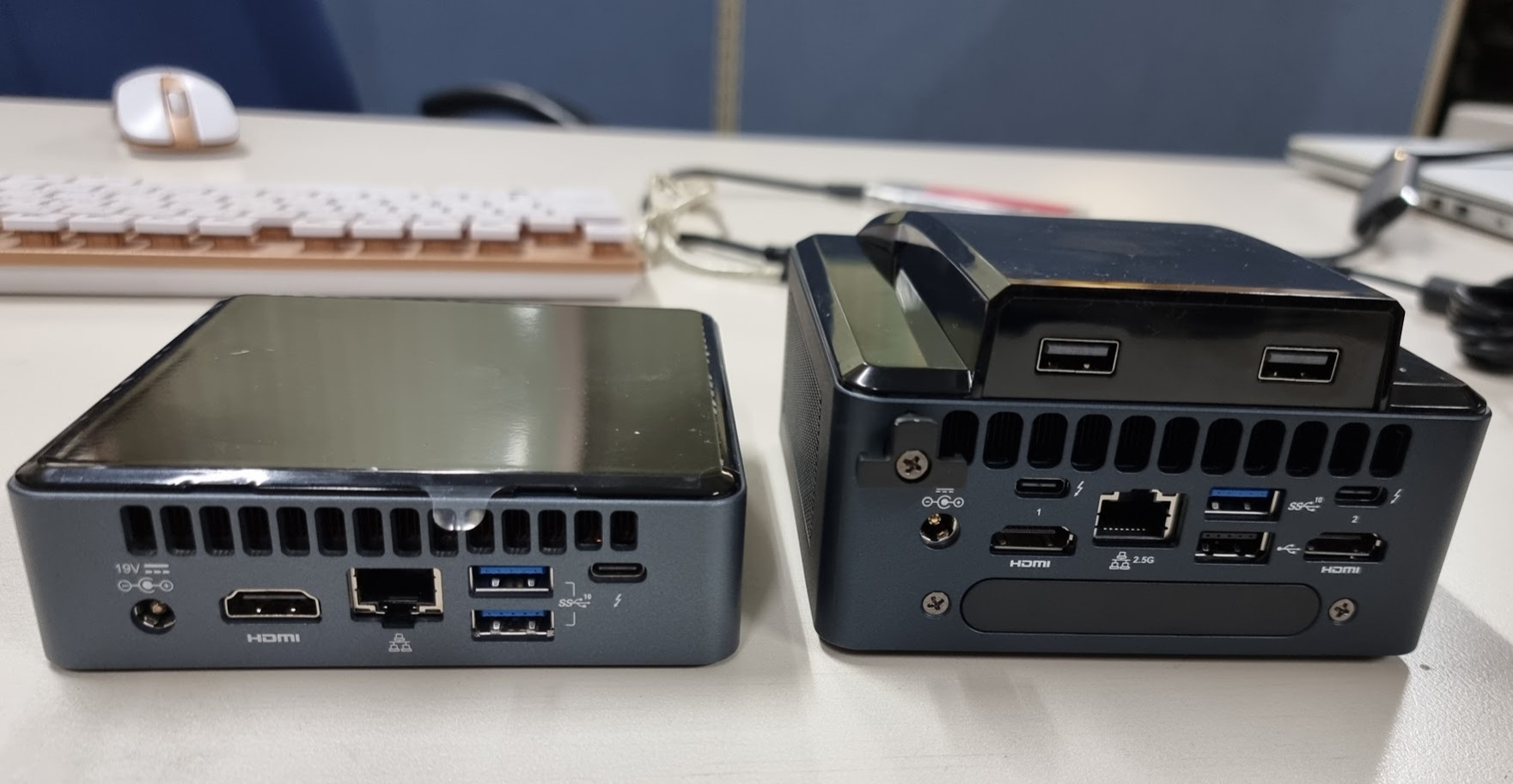

앞서 test하던 i3NUC8 비교입니다.

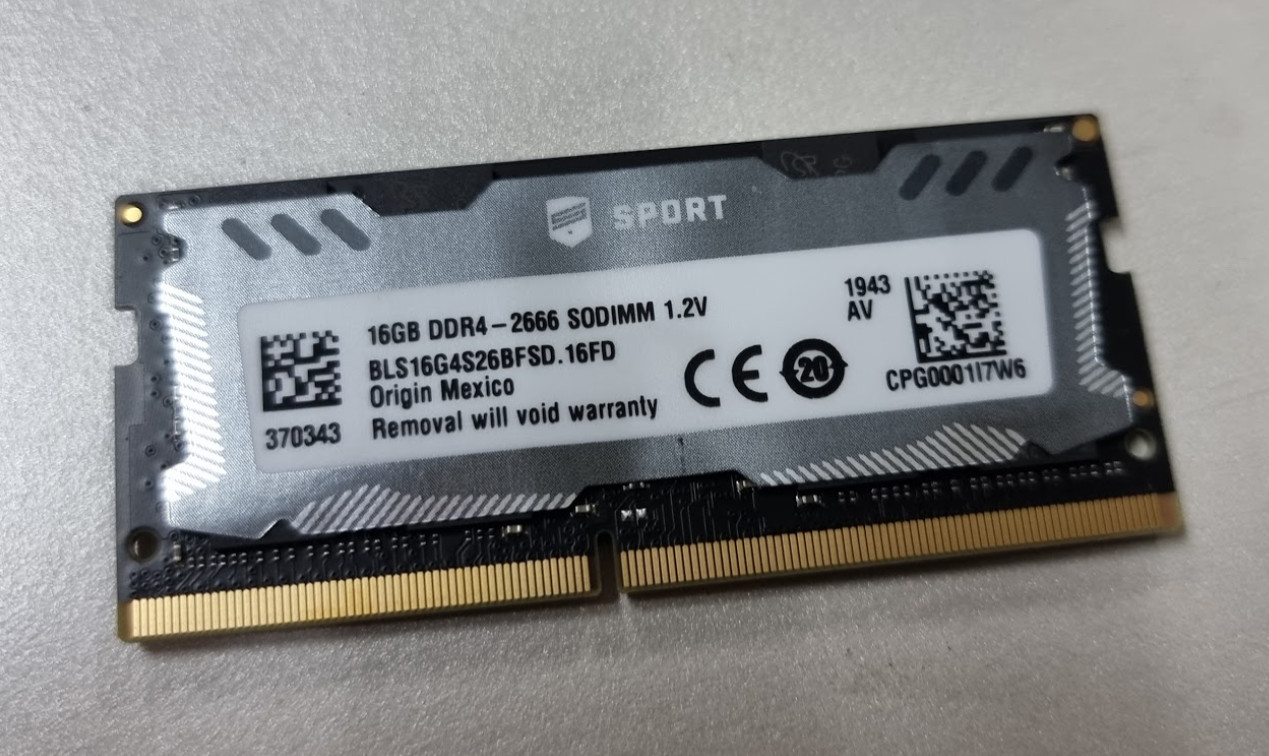

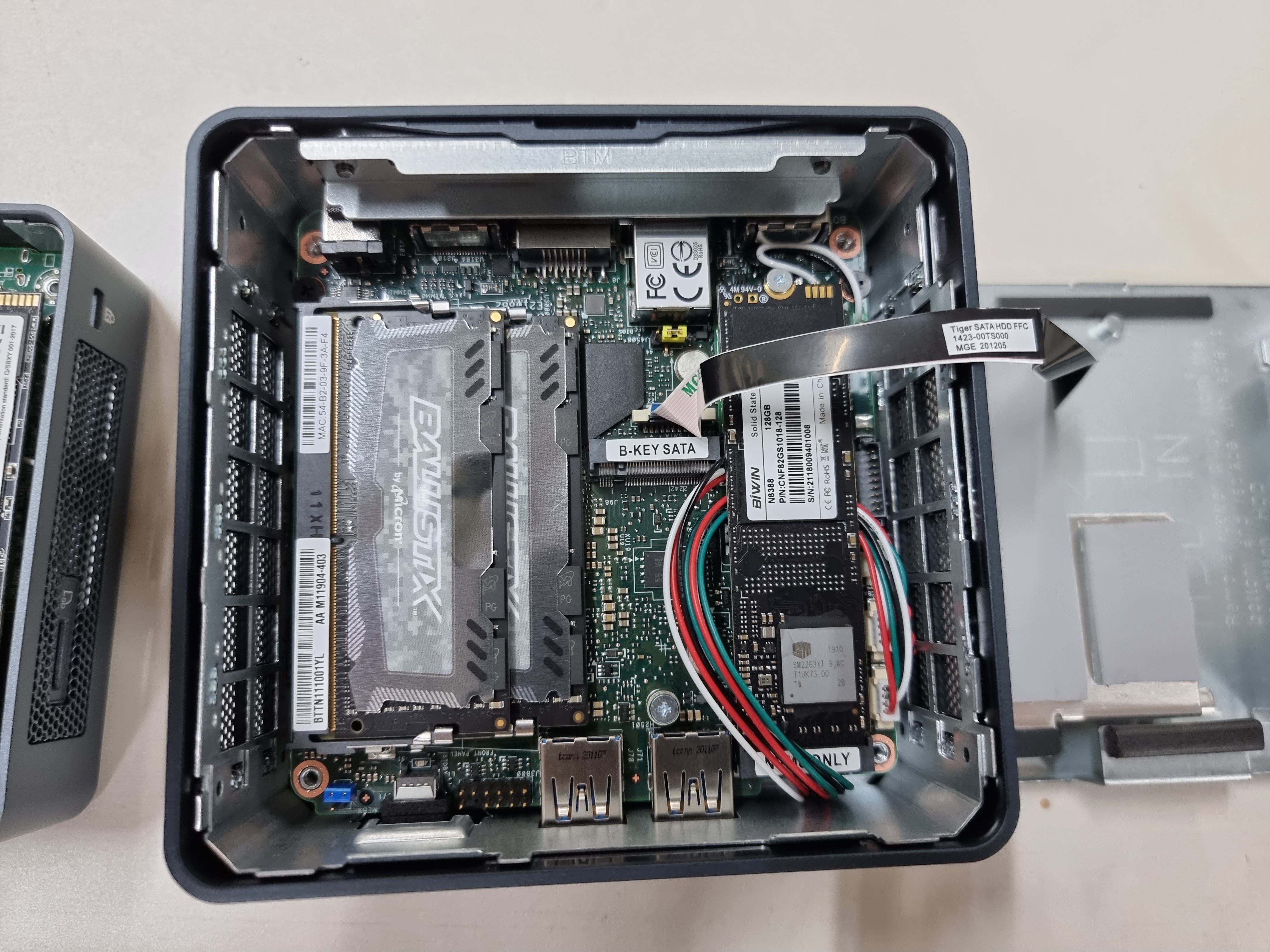

기존  i3NUC8에 넣어둔 DDR4 32G 메모리를 빼서 이동시켰습니다.





예상 문제점은
i5NUC11에는 DDR4-3200을 쓰라고 되어 있습니다만,





제가 가지고 있는 것은 DDR4-2666이라서

쪼금 신경이 쓰였습니다. ^^;;







i5NUC11에는 썬더볼트(TB)포트가 2개 있습니다.

제가 알기로는 하나는 TB4(USB4) / 다른 하나는 TB3로 알고 있습니다.

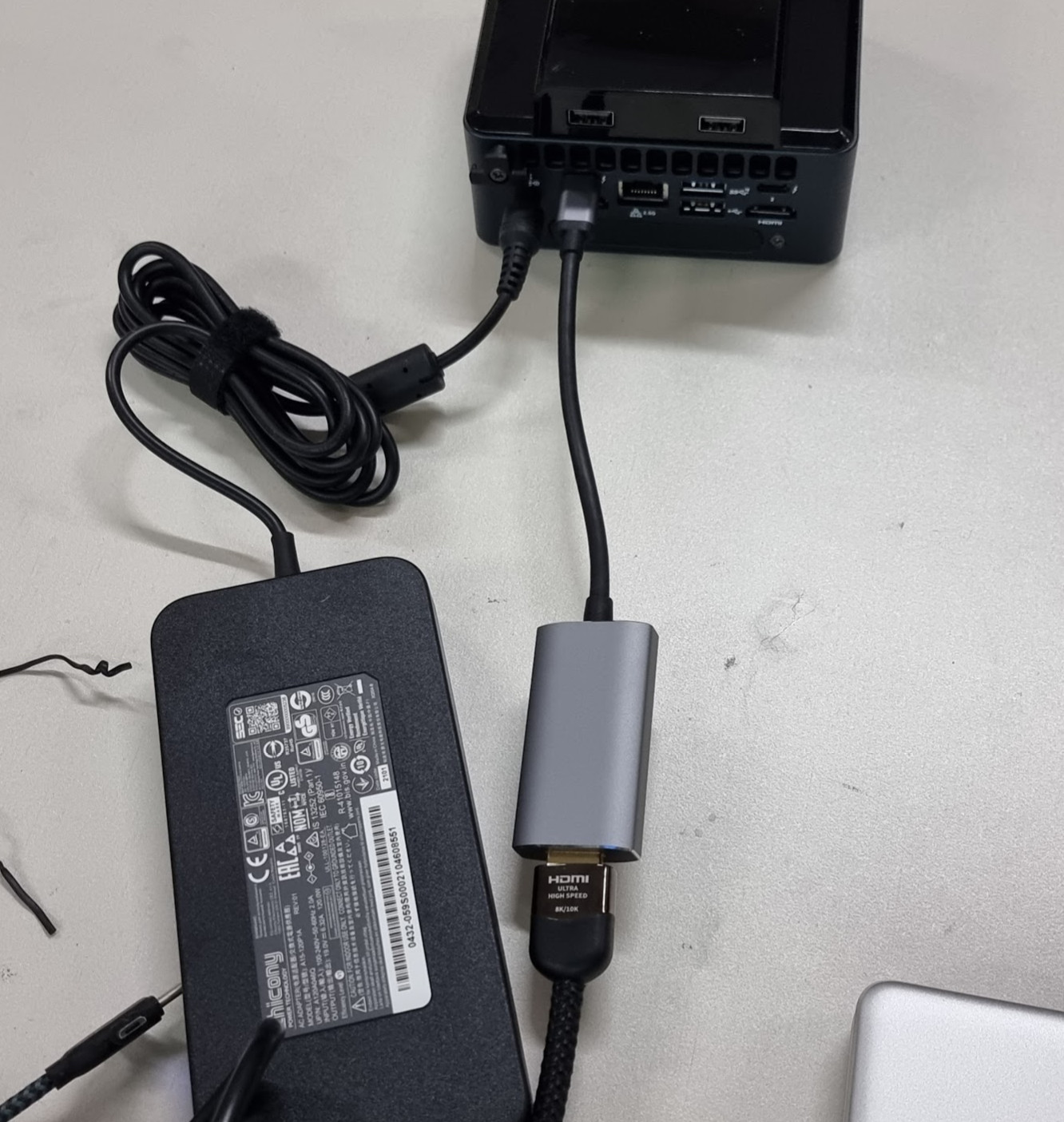

일단 HDMI1번 포트 위에 있는 TB4(USB4) 포트에

"USB4 to HDMI2.1 어댑터"를 연결하였고,

Zeskit HDMI2.1 인증 케이블을 연결하였습니다.

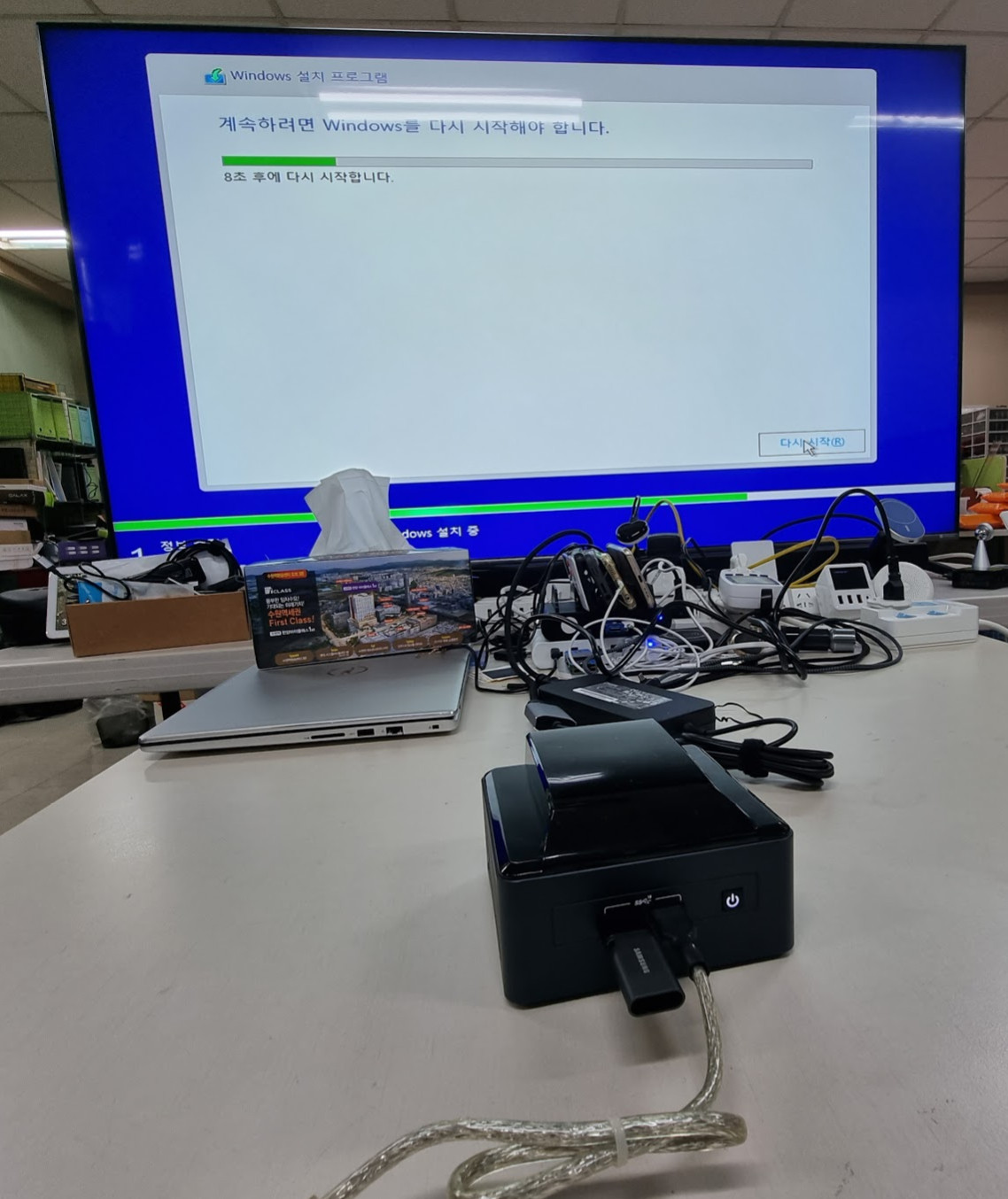

i5NUC11에 win10을 설치단계부터,

"USB4 to HDMI2.1 어댑터"를 꼽아서 test를 진하였습니다.



기본 디폴트 해상도는 4K@30fps로 진행 되었습니다.





win10을 설치하고, 드라이버를 설치하는 과정에서

몇가지 난관을 거쳤습니다. ^^;;

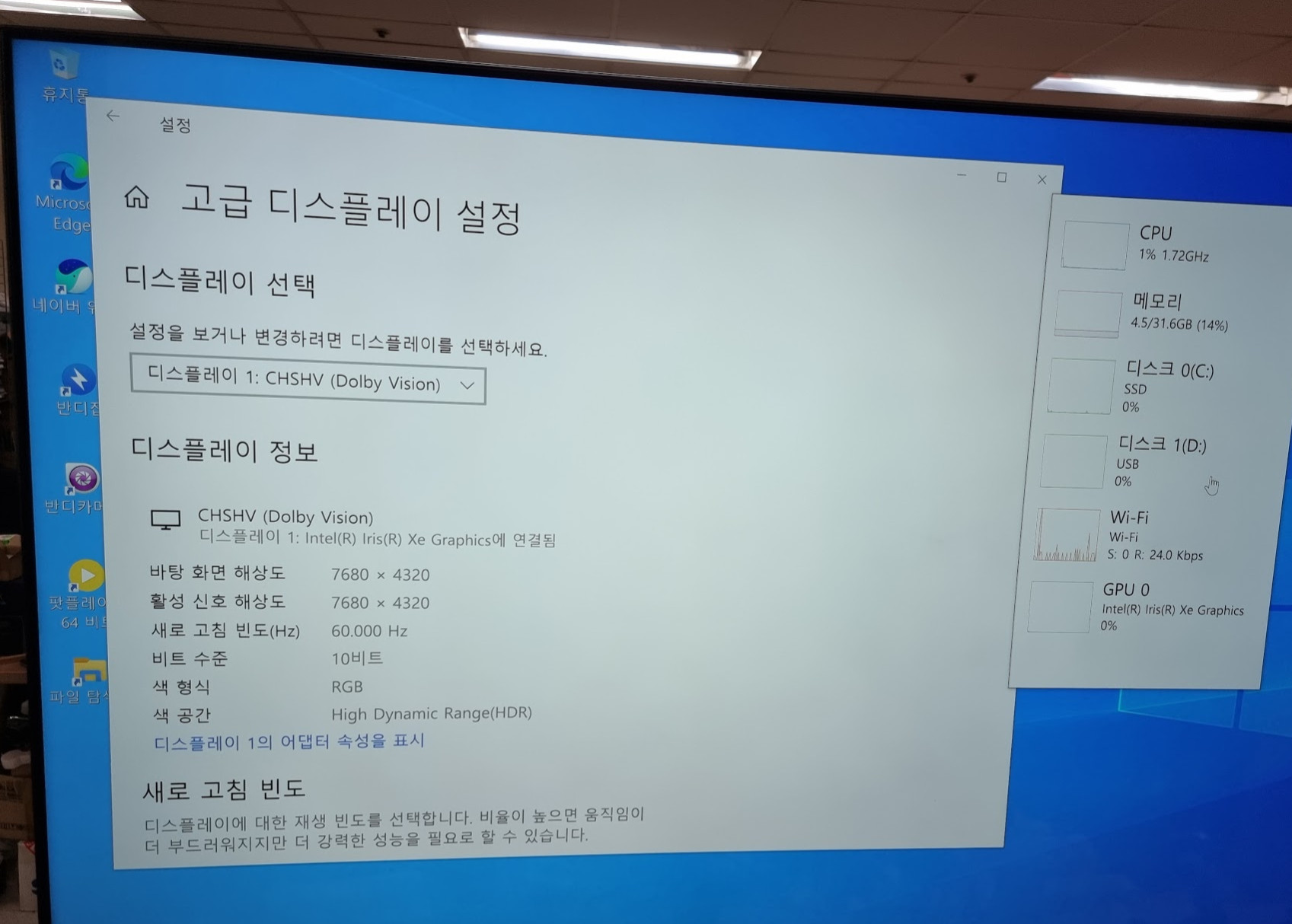

결과적으로 8K(7680x4320)@60fps 10bit RGB 4:4:4 지원을 확인하였습니다. ^^

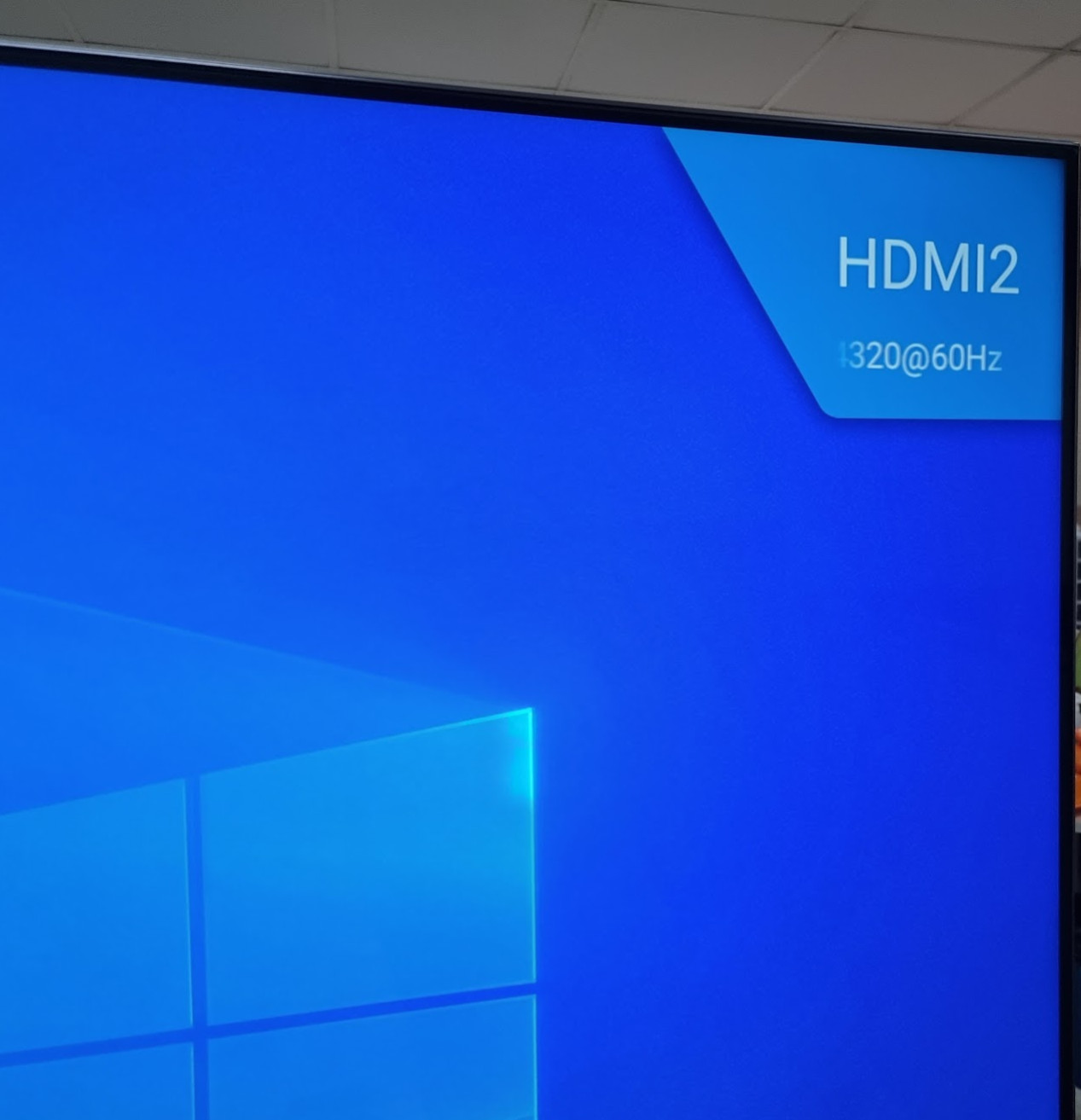

이때 8KUHDTV쪽에서도 8K@60Hz 입력되는 것을 확인하였습니다.

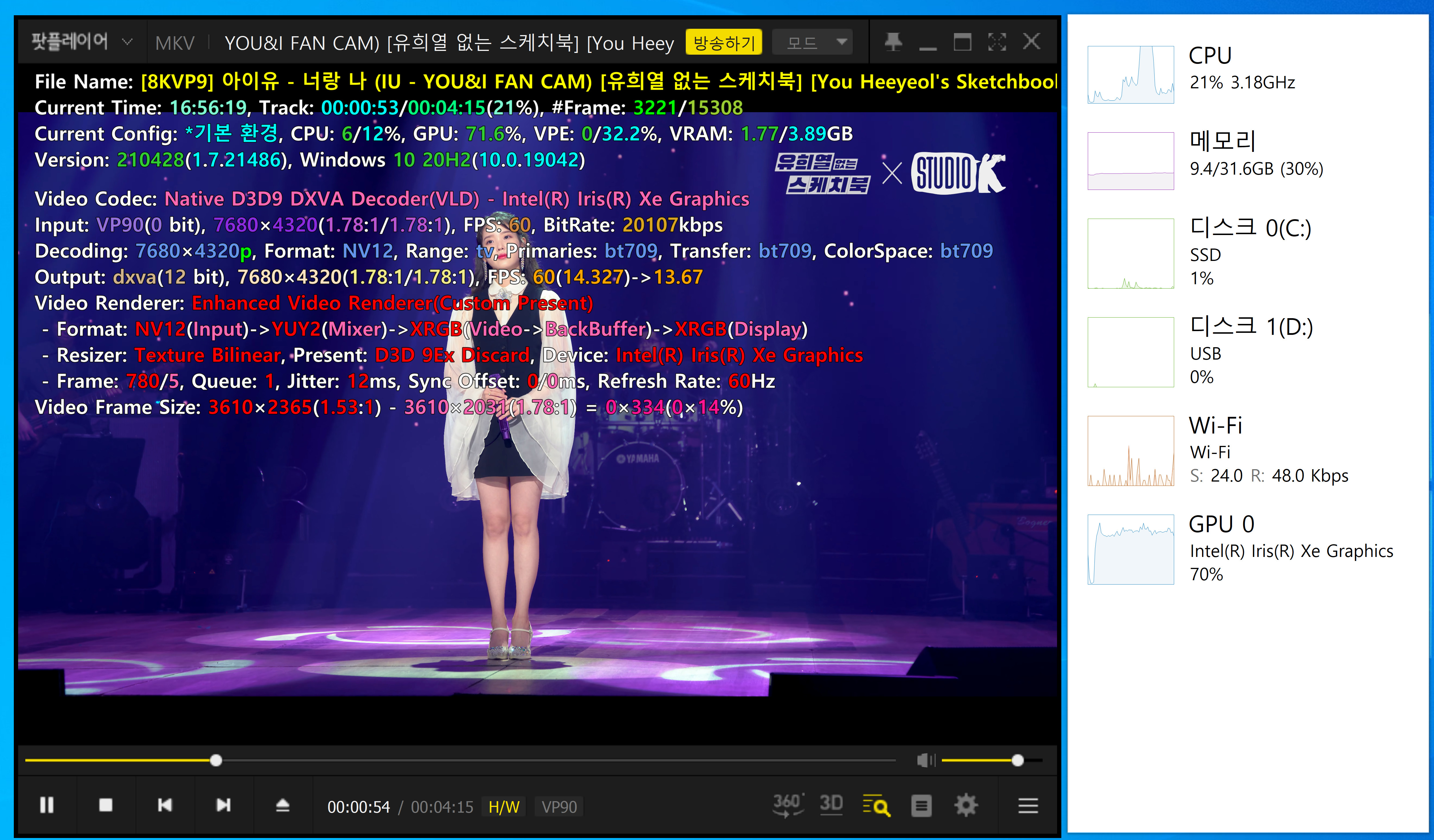

팟플레이 HW디코딩으로 좌절 8K@60fps 아이유 영상을 재생하였습니다.

CPU 21% / GPU 70%부하가 걸리면서 HW디코딩 상태는 확인되지만,
재생프레임은 1/3으로 떨어져서 재생이 됩니다.

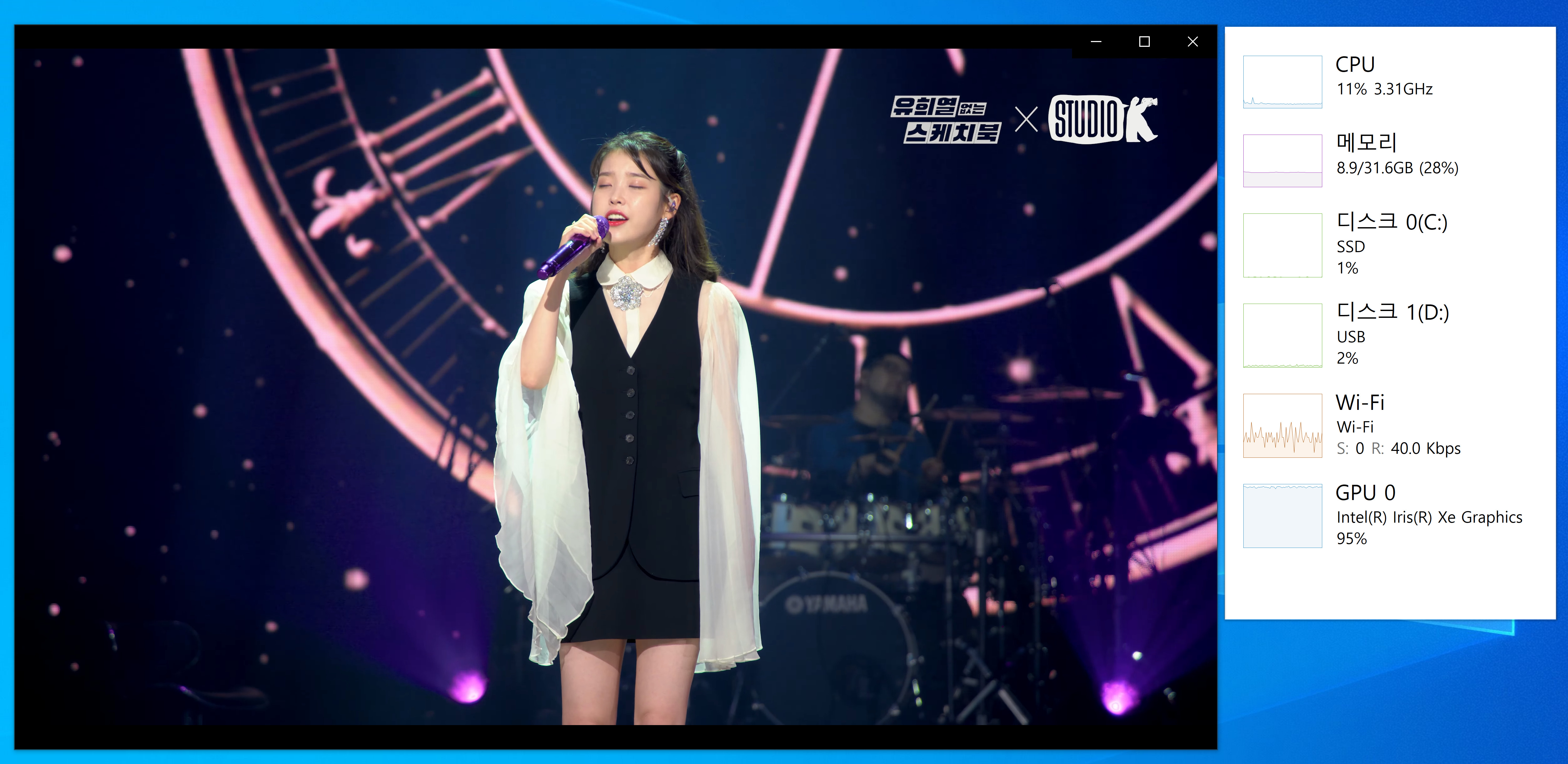

반면에 win10내장 영화 재생기로는

CPU 11% / GPU 95%부하가 걸리면서 HW디코딩 상태로 정상 재생됩니다.



이 이유는 아직 팟플레이어가
Intel 내장 Xe그래픽카트와 궁합이 아직 맞춰지지 않아서 그런 것 같습니다. ^^

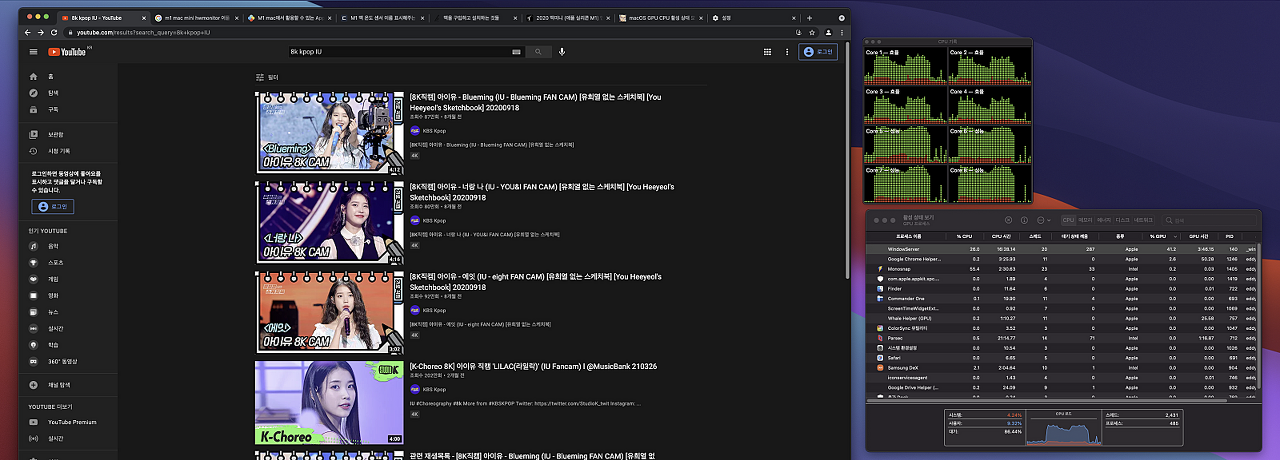

참조로 M1 Mac Mini에서
Youtube 아이유(IU) 8K 스트리밍으로

좌절 8K@60fps 아이유 영상을 재생 test를 했을떄

​

버벅임이 있었습니다만,

이번 i5NUC11에서는 정상 재생이 되는 것 같습니다.

​

출처 :때 늦은 Arm 기반 5nm 애플 M1 칩 탑재 Mac mini (2) - 스트리밍 Youtube 8K & 8K 영상 재생 test

https://cafe.naver.com/mk802/42770





 i5NUC11에서 8K@60fps 재생시,

소비전력은 43W정도로 나왔습니다.

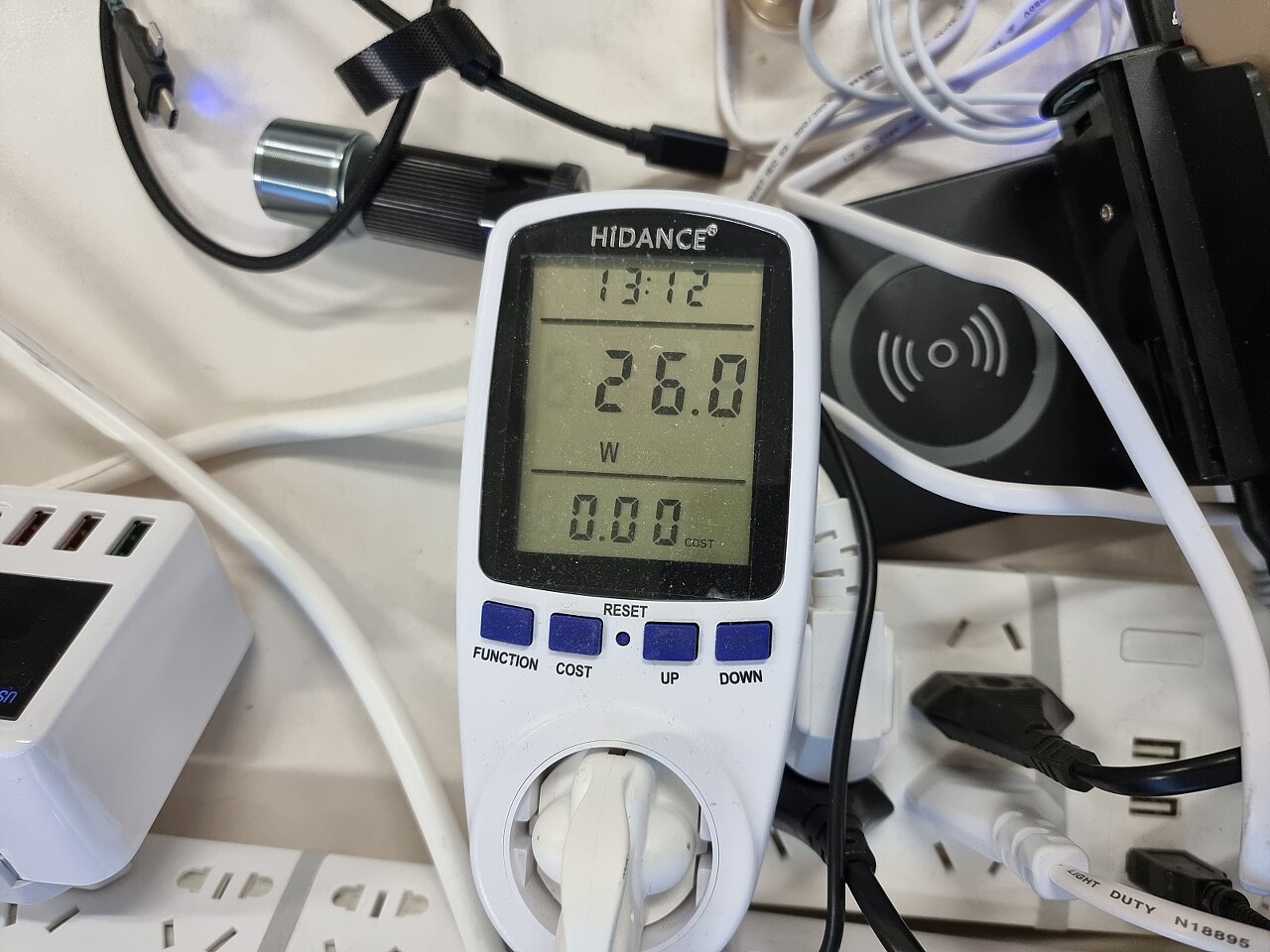

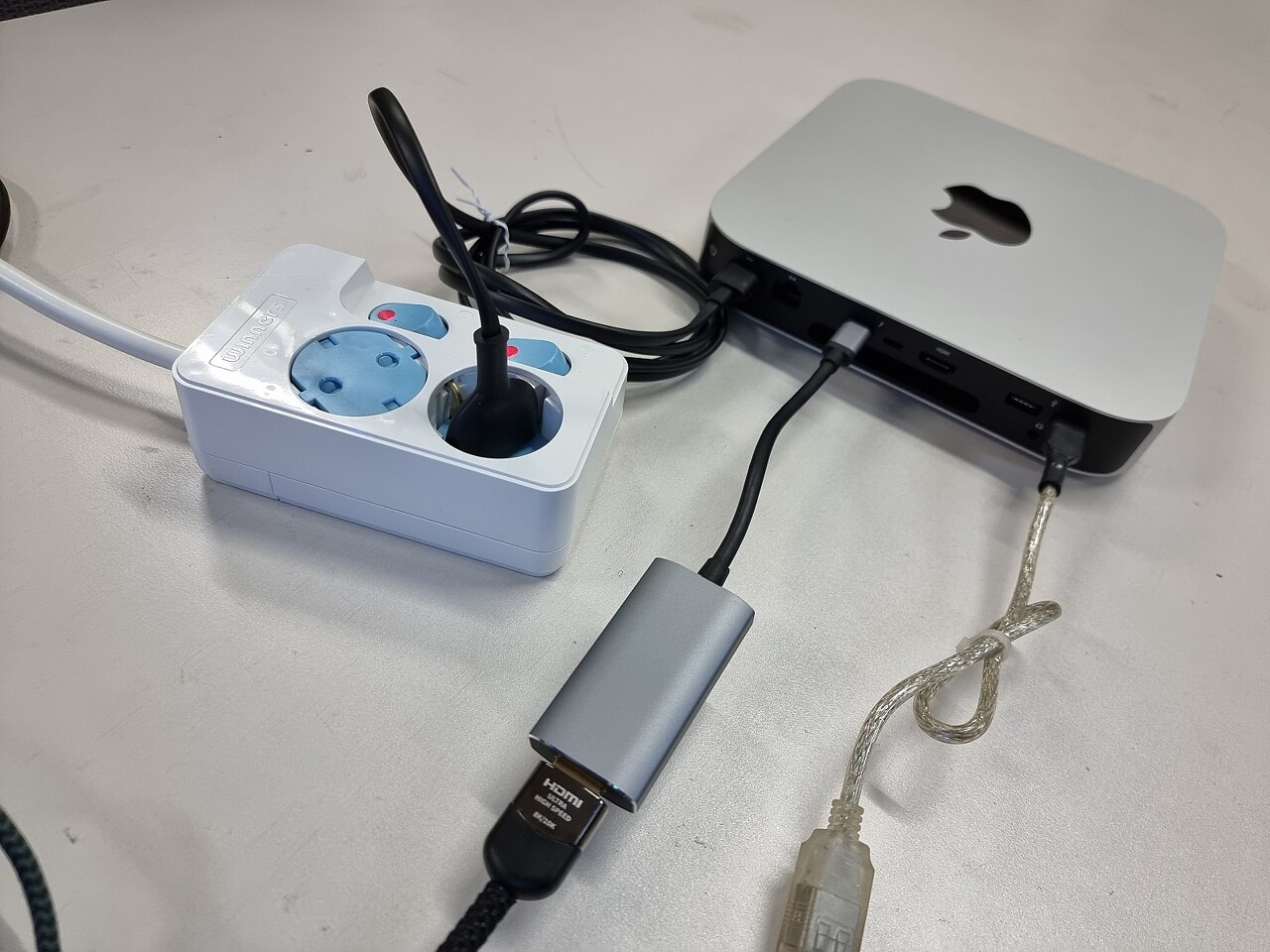

참조비교로 M1 Mac Mini에서 8K@60fps 재생은 실패했지만,

이떄 소비전력은 26W로 측정되었습니다.

​





사실 이 test 환경이 가능했던 것

"USB4 to HDMI2.1 어댑터"와 Zeskit HDMI 2.1 인증 케이블로 가능해 진 것 입니다.

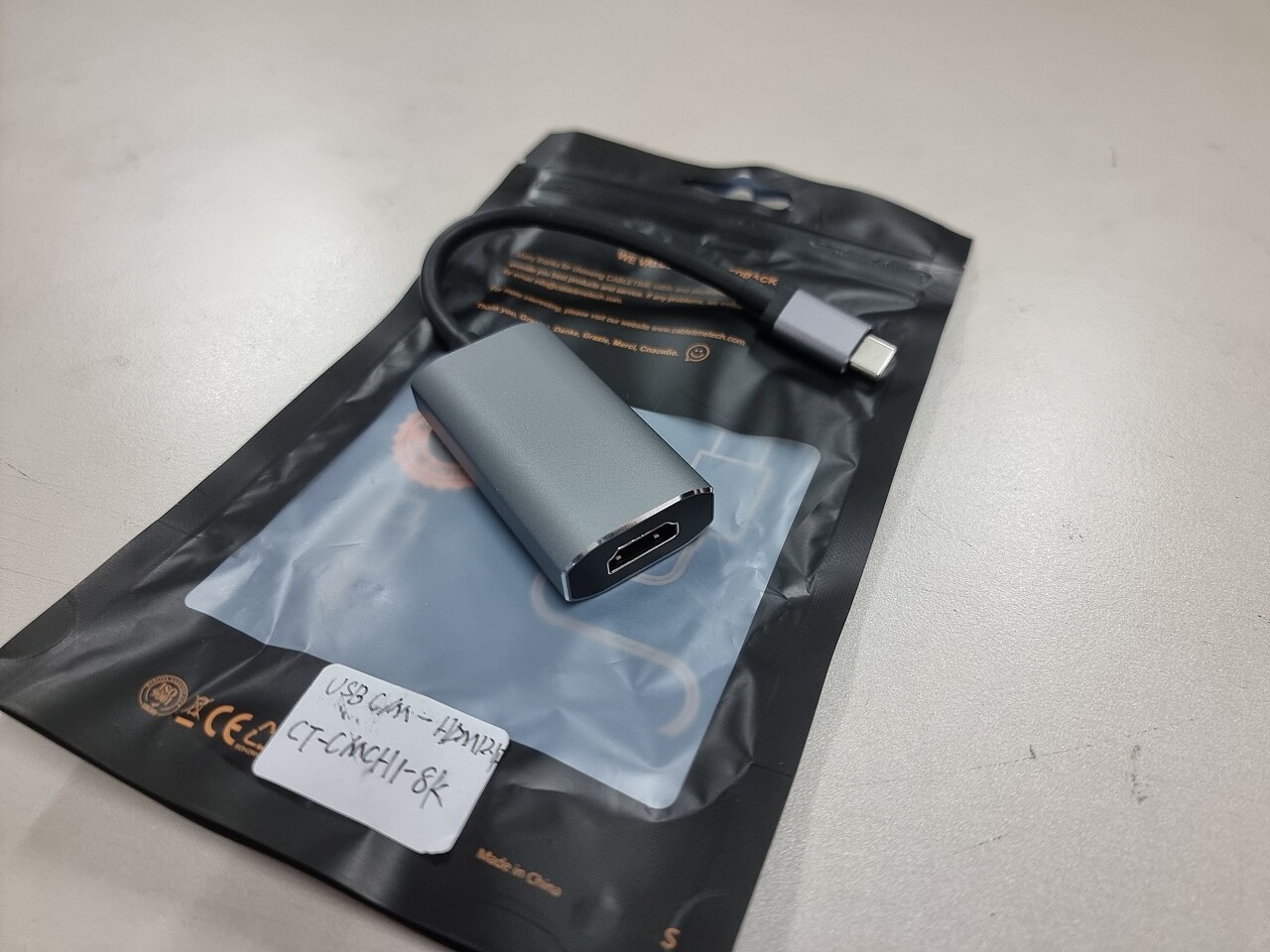

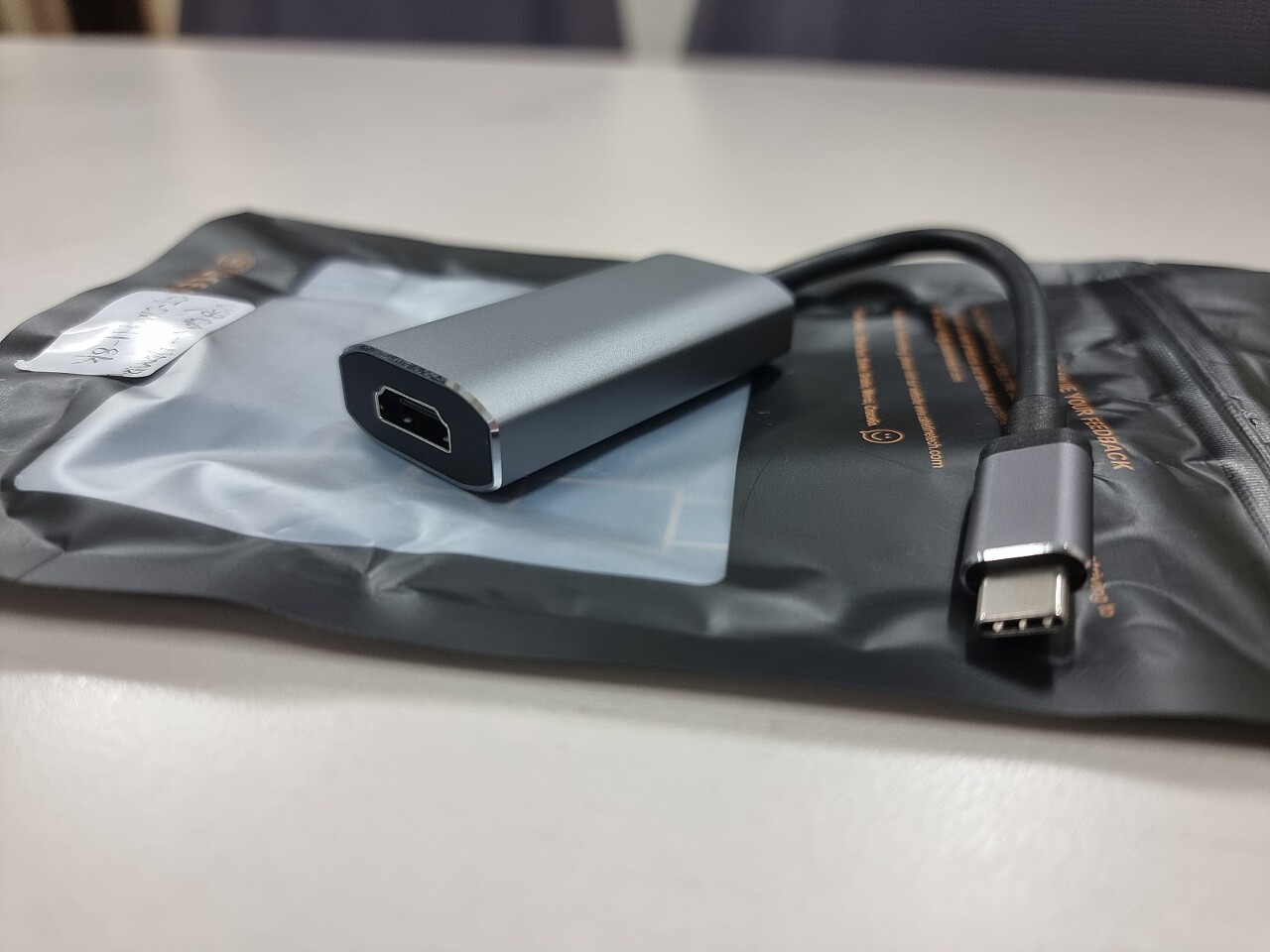

"USB4 to HDMI2.1 어댑터"

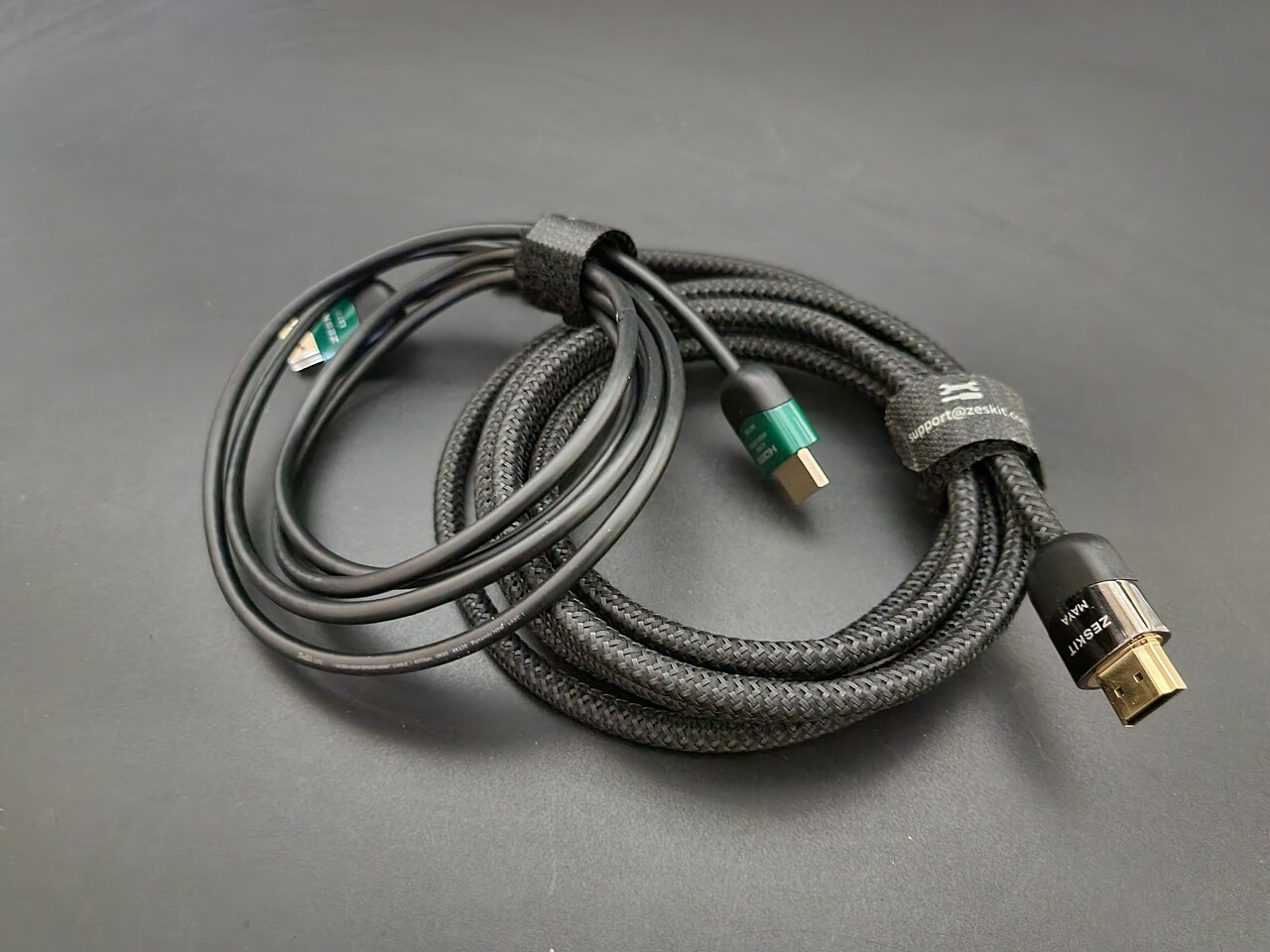

Zeskit HDMI2.1 인증 케이블

​

---











​

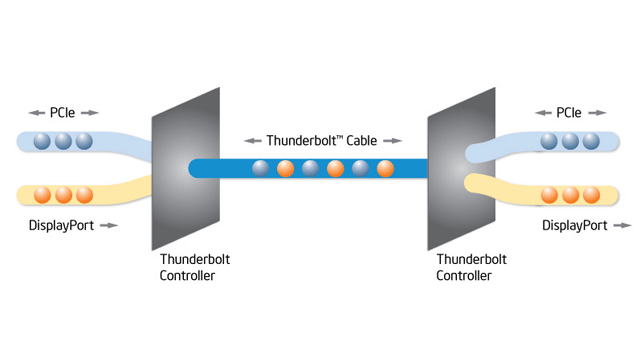

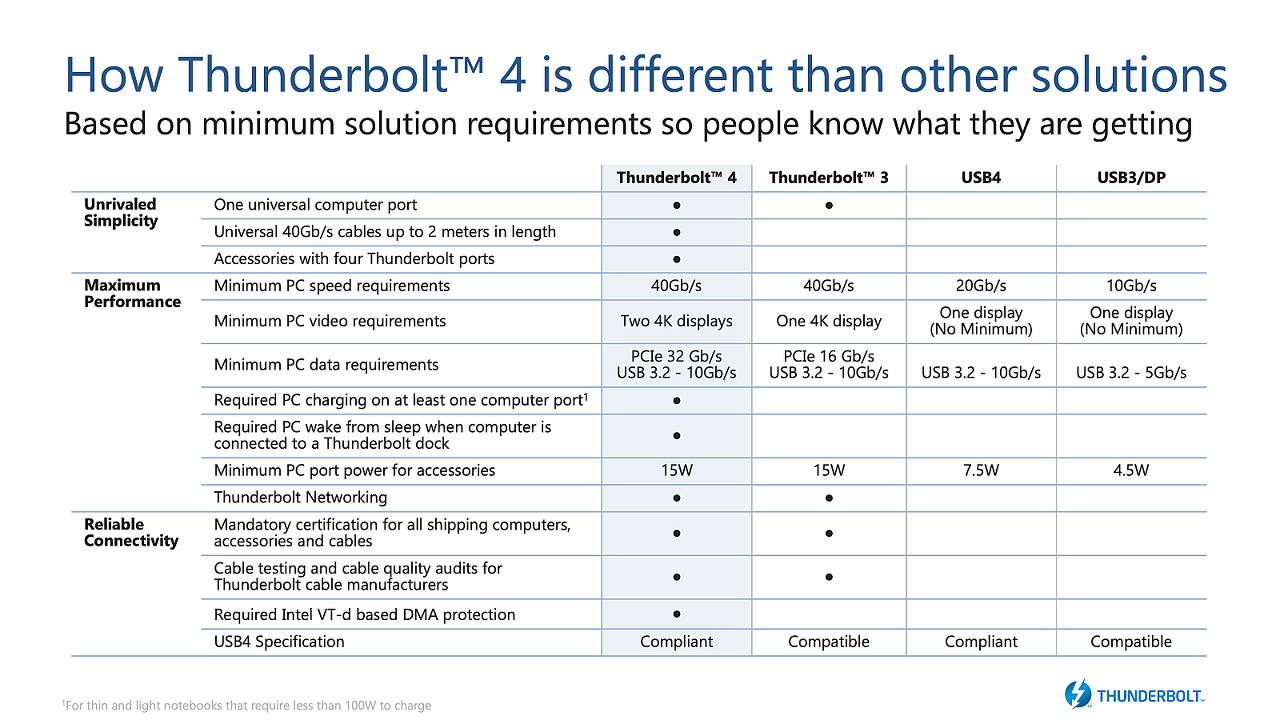

썬더볼트와 USB4는

하기와 같이 PCIe에 eDP 비디오 / 오디오 신호를 보내기 때문에,

DP1.4기반의 8K@60fps DSC가 지원되기 떄문에 가능한 것 같습니다. ^^

(향후 DP2.0지원으로 업그레이드 될 것 입니다. )



​



100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt (썬더볼트 / TB) 제품 구입가이드
https://cafe.naver.com/mk802/42781

100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt (썬더볼트 / TB) & USB IF 인증 케이블 제품 구입가이





Intel 썬더볼트(Thunderbolt / TB) 제품인증 사이트 :
https://thunderbolttechnology.net/products <==링크

USB케이블 USB-IF 인증 검색 사이트 :
https://www.usb.org/products ⇐ 링크







감사합니다.
