고해상도 음원의 음질을 최대한 이끌어주는 초 고성능 DAC 소자가 올 여름에 아사히 일렉트로닉 등장한다. 자사 최초의 전류 출력 DAC 해 역대 최고의 스펙을 자랑하는 'VERITA AK4499EQ'(이하 AK4499)가 완성되는 것이다. 그 AK4499를 탑재하는 오디오 기기가 언제 등장하는지? 나는 흥분을 참지 못하고있다.

자세한 내용은 후술하지만, 5 월에 독일에서 개최되는 고급 오디오 쇼 'HIGH END 2019'에서 아사히는 오디오 메이커에 섞여 칩 제조업체로 단독 부스로 출전. 사용자와 기업에 새로운 DAC 소자를 호소한다. 그만큼 힘이 들어간 제품 셈이다.

아사히 전자 최초의 전류 출력 DAC 해 역대 최고의 스펙을 자랑하는 'VERITA AK4499EQ "

자체 생산 공장을 가진 "강점"가 반영 된 DAC

내가 AV Watch의 취재에서 아사히 전자의 하이 엔드 DAC "AK4497"를 소개 한 것은 2017 년 12 월 ( DAC를 건설 "현장의 독창성"이 소리에 효과 아사히 레 "AK4497 / 4493"의 뒷면 ) . 앞으로 언급 AK4499EQ 관련 때문에 DAC 소자에 대해 관심이있는 분은 하나님 읽어 주셨으면한다.

DSD와 PCM의 고해상도 음원을 즐기는 것은 전혀 특별한 일이 없게되었다. 내 자신의 예에서 말하면, CD 나 SACD 등 광학 디스크를 구입하고 음악을 듣는 것보다 e-onkyo과 mora 등 국내 사이트와 NativeDSD Music 등 해외 사이트에서 고해상도 음원을 다운로드 구입하는 케이스 더 늘고있다. CD로했다 앨범의 고해상도 음원을 찾으면 소리의 장점에 기대 얻을 수도있을 정도이다.

NAS에 저장하는 고해상도 음원 + CD 추출 음원 기부 환영의 PC 용 프리웨어 "mp3tag"를 활용하여 태그 편집하여 나만의 관리. 처음에는 힘든했지만, 익숙해지면 편리함을 상회오고 정리 정돈하는 것을 좋아졌다. 스트리밍 음악 서비스는 지금까지 발을 디딘 않은 것이지만.

아사히 전자의 DAC 소자는 국내외의 다양한 오디오 기기에 사용되고있다. 종래는 무대에 설 수 많지 않았다 디지털 / 아날로그 변환 DAC 소자이지만, 고음질 재생의 열쇠를 쥐고있는 가장 중요한 키 디바이스 인 것은 틀림없이 그에서 오디오 파일을 필두로 주목 받게되어왔다.

특히 아사히 전자의 DAC 소자 자체 VELVET SOUND 아키텍처에 의한 32bit 프리미엄 DAC "VERITA AK4497EQ '(이하 AK4497)를 필두로 하이 엔드 오디오의 세계에서 널리 알려진 존재. 특히 최고의 AK4497은 762kHz / 32bit의 PCM과 22.4MHz 샘플링의 DSD (DSD512)까지 대응하는 포텐셜의 높이가 큰 매력.

예를 들어, 영국 LINN의 최고위 KATALYST (카탈리스트) DAC 아키텍처에 채용되고 있고, 에소테릭의 최고급 SA-CD / CD 플레이어 "Grandioso K1"이 AK4497를 복수 사용한 특허 기술에 의한 DAC 회로를 구축 하는 등 음질을 철저하게 추구하고있는 하이 엔드 제품을 중심으로 사용되고있다. 휴대용 플레이어 Astell & Kern의 4 세대가되는 플래그쉽 'A & ultima SP1000 / SP1000M'도 AK4497을 듀얼 탑재하고있는 제품. 국내외 엔지니어 갈래에서 아사히 전자 AK4497 큰 호평을 받고있다.

32bit 프리미엄 DAC "VERITA AK4497EQ"

아사히 전자의 DAC 소자는 30 년 이상의 역사가 있고 정교한 스위치드 커패시터 회로에 의한 전압 출력이 특징. 그리고 아사히의 발상지 인 미야자키 현 노베 오카시는 LSI 제조 회사의 아사히 마이크로 시스템 노베 오카 사업소가있다. 설계에서 제조까지 아사히 그룹으로 완결 할 수 있다는 큰 장점이있는 것이다.

아사히 마이크로 시스템의 노베 오카 사업소

그 현장을보고 놀란 것은, 제조를 시작시킨 후 완성까지 수개월이 걸린다는 공정의 복잡성과 시간의 길이. 실리콘 웨이퍼에 감광제를 도포하는 것을 시작으로 여러 층의 박막 레이어에 트랜지스터 나 저항, 콘덴서 등의 주요 소자 나 배선 패턴을 형성해 나가는 초정밀 과정을 거칠 것으로 AK4497이 만들어져 있었다. 자체 생산 공장이없는 팹리스 LSI 기업이 많은 가운데, 아사히 전자는 팹이 존재하는 장점을 최대한 활용하고 있다는 인상이었던 것이다.

극한의 성능을 넘는 위해 만들어진 "AK4499"

그리고 신제품 AK4499이다. 이미 미국 라스 베이거스에서 열린 'CES 2019'등에서 선보인 있기 때문에 아시는 분도 많을 것이다. 그 자세한 내용 아사히 전자 오디오 제품의 기획 / 개발을 행하는 솔루션 개발 제 1 부 이케하라 아키히로 씨 (그룹장)과 소비자 제품 마케팅 담당 인 스즈키 다케 씨 (마케팅 제 4 부 그룹장), 그리고 수석 오디오 기술 전문가 安仁屋 만 씨의 3 명에게 이야기를 들었다.

왼쪽에서 소비자 제품 마케팅 담당 인 스즈키 다케 씨 (마케팅 제 4 부 그룹장) 솔루션 개발 제 1 부 이케하라 아키히로 씨 (그룹장)

회사가있는 것은 도쿄 치요다 구 히 비야 미쓰이 타워 (도쿄 미드 타운 히 비야). 히 비야를 대표하는 랜드 마크 빌딩이다. 아사히 그룹은 지난해 8 월에 진보 쵸에서 여기로 이전 해 온 것이지만, 사내에 신설 된 시청 공간은 진보 쵸 때보 다 넓어지고 충실했다.

히 비야 미츠이 타워

새로운 시청실

새삼 설명 할 필요도없이 현재 아사히 전자를 대표하는 최고 성능 DAC 소자는 AK4497이다. 최대 5V의 전압 출력을 실현하는 전압 출력 타입의 DAC 소자로서는 세계 최고 성능을 자랑하는 것으로, 내부적으로는 제 3 세대 +라고 평가되는 하이 엔드 DAC 소자. 32bit 분해능을 실현하고 있으며, 내장 된 디지털 필터 회로 (사운드 컬러)는 6 종류와 매우 풍부. S / N 값은 엄청난 128dB, THD + N (총 고조파 왜곡 + 노이즈)는 -116dB의 뛰어난 스펙이다.

이 AK4497은 기존의 AK4490을 능가하는 전압 출력 형 DAC 소자로 설계되었습니다. AK4490 자체가 이미 우수한 성능을 실현하고 있었는데, 더 다하는 위해 분투하고 완성시킨 것이 AK4497이다. 나에게 물으면 지내며 마른 수건을 짜내에 짜서 한 방울의 물을 얻을 같은 노력의 산물로 완성시킨 DAC 소자이다.

AK4497 극한적인 성능을 획득하고 있다는 것은 아사히 전자의 개발진도 이해하지 것임에 틀림 없다. 게다가 AK4497을 초월하는 DAC 소자의 실현에 도전하고 개발 팀은 수치로 쉽게 나타내는 수없는 청감으로 음질 향상과 비정상적으로 소리의 장점을 뒷받침 할 수있는 수치로 성능 향상을 목표로 했다. 그리고 완성시킨이 신제품 AK4499이다.

AK4499의 스펙

32bit 분해능과 6 종류의 사운드 컬러를 계승하면서 S / N 값이 놀라운 140dB, THD + N (총 고조파 왜곡 + 노이즈)는 -124dB라는 세계 최고 수준의 스펙을 실현하고있다. PCM은 768kHz / 32bit까지 DSD는 22.4MHz (DSD512)까지 지원하는 것은 AK4497과 공통이다.

AK4497에서 더욱 성능 향상을 실현했다

이 AK4499은 아사히 전자 최초의 전류 출력 형 DAC 소자. AK4497을 필두로하는 종래의 전압 출력 형의 DAC에서의 큰 변화라고 할 수있다. 고사양 전류 출력 형의 DAC로는 "ES9038PRO '로 대표되는 캐나다 ESS 기술과 교토의 로옴이 개발중인'BD34301EKV"이 AK4499의 경쟁자로 꼽히는 것이다. 우리가 실제로 소리를들을 수있는 것은 탑재 된 제품을 통해 의미가되지만, AK4499을 가지고 음질은 상당히 기대된다는 것이 개인적인 느낌이다.

DAC의 로드맵

포인트는 "전류 출력 형" "VELVET SOUND의 저 왜곡 기술"그리고 "크기"

AK4497 등의 전압 출력 형 DAC 소자는 내부에 전압 출력을 얻기위한 I / V (전하 / 전압) 변환 회로 (스위치드 커패시터)가있다. 그렇다면 변환 전의 아날로그 전류 신호를 출력 핀 밖으로 버리면 OK 일까하고 생각하면, 그렇게 쉽게되지 않는 것 같지만.

스즈키 타케 씨

개발진은 전류 출력 형 DAC 소자에 대한 요소 검토 자체는 7 ~ 8 년 전부터 착수했다 보인다 그것을 본격적으로 추진 시작한 LSI의 경우에는 THD (총 고조파 왜곡) 값이 -80dB 정도 밖에 얻지 못했다고한다. 하지만 실패 경험에 분기하여 DAC 소자의 검사 환경을 포함하여 연구 개발을 어느 때보 다 심화시켜 나갔다 것 같다. LSI의 생산 공장이 있다는 큰 장점이 여기에서도 활용되고있는 것은 틀림 없다. 다행히도 32bit 해상도 프런트 엔드와 디지털 필터 회로에 관해서는, AK4497에서 극한의 경지까지 도달했습니다.

이케하라 아키히로 씨

개발 스토리를 듣고있어 실로 흥미로 왔던 것은 세계 최고 수준의 S / N 값을 실현하기위한 기술적 인 접근이다. AK4497로 대표되는 전압 출력 형 DAC 소자에서 출력 할 수있는 전압 값에 한계가 있기 때문에 노이즈 성분을 극한까지 억제하여 뛰어난 S / N 값을 획득했다. 소리의 수준은 처음부터 최대까지의 다이나믹 레인지로 말하면, 미소 영역의 노이즈 플로어를 주도하게 깊이 파고 가고 넓은 다이나믹 레인지를 실현 해 갔다하게된다.

AK4497에서 이미 전압 출력 DAC으로는 잡음을 최대한 억제하고 있었다

한편, 전류 출력 형 DAC 인 AK4499의 경우 외부 I / V 변환 회로에 높은 전압 출력을 쉽게 얻을 수있다. 다이나믹 레인지로 말하면 최대 수준을 높이면 상대적으로 높은 다이나믹 레인지를 획득 할 수있게된다. 게다가 AK4499의 전류 출력 신호에 내재하는 노이즈 레벨은 AK4497과 같은 정도로 낮다. I / V 변환 회로의 디자인은 오디오 기기 설계자들에게 맡길 수있는 소리 구조의 영역이기도하다. 전압 출력 형 DAC 소자보다 회로적이고 음질 적으로 자유도가 높은 것도 매력이다.

AK4499는 진폭을 크게 높일 것으로, 신호 레벨 다이아몬드를 개선. 신호에 포함 된 잡음 레벨은 AK4497과 비슷하지만 더 S / N 값 향상을 실현했다

THD + N (총 고조파 왜곡 + 노이즈)의 향상은 아사히 전자가 구축해온 VELVET SOUND 아키텍쳐의 저 왜곡 기술이 최대한 응용되고있다. 나는 실제 파형 화면 등에서 본 적이 없지만, 설명에 따르면 일반적인 DAC 소자는 디지털 데이터가 전환 (스위칭) 때 소량 왜곡이 발생한다. 그래서 AK4499는 스위칭 왜곡의 발생 원인을 근본적으로 억제하는 것으로, 세계 최고 수준의 낮은 왜곡 특성 THD + N = -124dB를 달성했다. 이 기술은 특허 출원 된 것이다.

일반적인 DAC는 데이터 전환시에 왜곡이 발생한다

VELVET SOUND의 저 왜곡 기술을 전류 출력 형 DAC의 AK4499에 응용 왜곡의 발생 원인을 근본적으로 억제하는

AK4499은 최근의 DAC로는 이례적으로 크다. AK4497 64 핀 TQFP 패키지인데 비해 AK4499은 2 배의 128 핀이라는 HTQFP 패키지 인 것이다. 소비 전력은 AK4497이 346mW에서 AK4499은 667mW로 약 2 배. 핀 수가 128 많은 것은 음질 대책의 의미도있는 것이다. 음질에 관련된 요소로는 3 핀 또는 2 핀을 동시에 사용함으로써 여유를 갖게 신호 전송 경로를 구축하고있는 같은 것이다.

중앙이 AK4499. 작금의 DAC로는 이례적으로 큰

이곳은 AK4497. 핀 수가 적은 소자로 작은 것을 알 수있다

사실 AK4499은 4 채널 입출력의 DAC이다. AK4497은 2 채널 입출력이므로, 패키지 크기가 큰 것도 이해할 수있다. 그런데 왜 4 채널 사양 것인가? 예를 들어 ESS의 "ES9038PRO '는 8 채널 사양. 1 개의 DAC 소자에서 블루 레이 플레이어 등의 7.1ch 출력에도 대응할 수있다.

安仁屋 과장에 따르면, 모든 오디오 기기의 회로 설계자에게 맡길 영역이지만, 예를 들어 1 개의 AK4499 스테레오 (2 채널 병렬) 접속으로 사용하는 것도 상정하고 있다고한다. 물론, AK4499을 모노럴 병렬 동작하여 총 2 개의 호화스러운 스테레오 회로를 구성하는 것도 하이 엔드 오디오의 세계에서 현실성이있을 것이다.

수석 오디오 기술 전문가 安仁屋 만 씨

선명한 소리로 청취자를 유치 AK4499

아직 프로토 타입의 LSI는 익스 큐즈가 있었지만, AK4499의 소리를 들려 주었다. 아사히 전자의 넓은 새로운 시청실에는 DAC의 음질을 평가하는 스피커 시스템으로, 프랑스 FOCAL의 「ARIA 926 "과 포스의"G2000a "가 놓여져있어, 이번은 「ARIA 926"으로 시청했다.

새로운 시청실 꽤 넓은

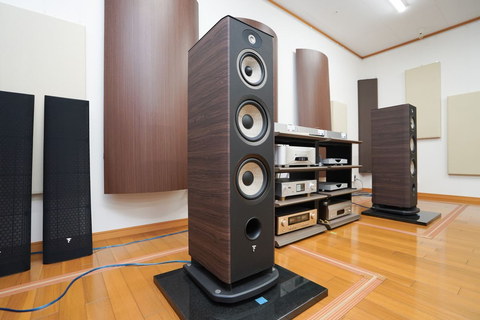

프랑스 FOCAL의 「ARIA 926 "

각각 AK4499과 AK4497을 통합 원래 평가 DAC는 일반적인 케이스에 동일한 전원부를 탑재하고있다. 최대한 공정한 조건에서 음질을 비교 하자는 것이 개발진의 진지한 자세가 전해져 오는 곳이다. AK4499 아날로그 전류 출력을 전압 신호로 변환하는 I / V 변환 회로는 음질 중시의 고성능 연산 증폭기가 사용되고 있었다. 고정 저항기에 의한 팟 시부 I / V 변환은 권장되지 않도록한다.

AK4499을 통합 DAC

AK4497을 통합 평가 DAC

비교 시청 음원은 CD를 사용하고있다. 소리의 차이가 알기 쉬운 여자 목소리 보컬의 홀리 콜 '아이 캔 씨 클리어 리 나우'와 이글스 '호텔 캘리포니아'(라이브 음원 헬 후리제스 · 오버에서) 2 곡을 주로 듣고 있었지만 분명히 다른 음질 경향이 느껴졌다.

이 소리의 차이는 오디오 파일이 아니더라도 일청 瞭然 것이다. AK4499과 AK4497 함께 최고급의 실력을 가진 고음질 DAC 소자 답게 소리의 품위는 뛰어나게 높은 만, 분명하게 성격의 차별 수있다. 한마디로 새로운 전류 출력의 AK4499은 소리의 첫 시작이 날카 롭고 선명한 소리로 청취자를 끌어 당기는 전류 출력 DAC 소자 다운 적극적인 소리의 경향.

한편, 이미 정평을 확립하는 전압 출력의 AK4497은 언행의 부드러운 섬세함을 사려 깊이를 느끼게 미음으로 청취자를 매료하는 인상이다. CD 음원은 소리의 해상 감이나 정보량의 풍부함에 우열이 붙여져한다. 개인적인 취향으로 말하게 해 주면, 나는 새 AK4499의 소리가 더 귀에있어 좋아한다.

그러나 여기에서 듣고있는 것은 아사히 전자 개발진이 음질 경향의 판단 재료로하는 화장품 っ 마음이없는 레퍼런스적인 소리. 실제로 오디오 기기에 탑재 된 엔지니어가 만든 소리라는 것은 아니다. AK4499이 시장에 유통 될 것은 8 월경부터 같은 때문에 실제로 탑재 된 제품이 세상에 나올 때까지 좀 더 시간이 걸릴 것이다.

독일의 오디오 쇼에서 대대적으로 선보일

항례가 된 독일 뮌헨에서 세계적인 고급 오디오 쇼 'HIGH END 2019'이 현지 시간으로 5 월 9 일 ~ 12 일에 개최된다. 그 전신 인 독일 프랑크푸르트에서 오디오 쇼에서 매년 참가하고있는 단골이다. 놀랍게도, HIGH END 2019 회장에서 아사히 전자가 단독 부스를 설영 차분히 시청할 수있는 데모 캐빈에서 AK4499과 AK4497 등 하이 엔드급 DAC 소자를 소개한다.

내가 아는 한, DAC 소자를 제조하는 업체가 참가하는 것은 처음이다. HIGH END 2019은 첫날 사업 관계자에 대한 거래의 날에 정해져있어, 다음날부터 세계 각지에서 방문하는 열성적인 오디오 파일이 입장료를 지불 견학하고들을 수 있다는 합리적인 운영 시스템. 오디오 파일에 탑재 된 DAC 소자가 주목 받고있는 것으로 아사히 전자는 신제품 AK4499과 검증 AK4497을 방문객들에게 적극적으로 어필하려고 결정한 것이다. 물론 많은 오디오 장비 제조 업체 기술자도 소리를 들으러 몰려 드는 것이다.

또한 가까운 미래 AK4497, AK4499과는 별도로 새로운 기축 제품을 선보일 계획도있는 것 같다. VELVET SOUND 시리즈의 가능성을 넓히는 일이 될 것 같다.

VERITA AK4499EQ의 등장은 우리가 듣고 즐기는 음악의 이미지를 일변시킬 가능성을 내포하고있다. 140dB의 S / N 값과 THD + 노이즈 = -124dB라는 경이적인 스펙은 세계 최고 수준. 그것은 예술가와 연주자가 음악에 담은 정감이나 메시지를 부드럽고 직선에 전달하기 위해 달성 된 것. 탑재 한 오디오 제품이 등장하는 것을 나는 기대하고있다.

(협력 : 아사히 전자)

미우라 孝仁

중학교 시분부터 오디오에 눈을 떠부터 퓨어 오디오 매니아. 1980 년대부터 계간 스테레오 사운드 잡지를 중심으로 오디오 평론을하고있다.
