Baseus 65W 2C1A 멀티 포트 GaN 충전기 test





참고: iphone 시스템 업그레이드 문제 때문에 빠른 충전을 보장하기 위해 시스템의 최신 버전으로 업그레이드해야합니다. (iOS13.1.1 이상)





모델명 : BS-C915

GaN 65W 2C1A(USB-C 2포트 / USB-A 1포트)

GaN 칩셋 : Navitas Semiconductor의 NV6115 GaN 전원 IC 적용

Total : 65W 지원

삼성 PPS 25W지원 / 45W 미지원







앞서 중국발 Baseus 65W 2C1A 멀티 포트 GaN 충전기 & 65W 동급 1C GaN 충전기를 소개시켜 드린 바 있습니다.





[GaN] 분해 보고서 : Baseus 65W 2C1A 멀티 포트 GaN 충전기
https://cafe.naver.com/mk802/33422





[GaN] 65W GaN PPS 휴대용 충전기

https://cafe.naver.com/mk802/33185





GaN 충전기란 ?



GaN (Gallium Nitride)은 반도체 제조에 사용될 수있는 비교적 새로운 유형의 재료입니다. 기존 실리콘 기반 구성 요소에 비해 GaN 구성 요소의 주요 장점은 효율성입니다. 전력 장치의 적용에서 GaN FET는 전력 손실을 최대 40 % 줄이면서 동시에 15 배 더 작은 설치 공간을 확보 할 수 있습니다.



GaN은 기존 동급 충전기에 비해서,

무척 소형화된 사이즈의 충전기 제품류로서,
노트북용으로 가지고 다니기 편리합니다 ^^









만일, USB-C포트 충전이 안되는 노트북을 가지고 계시다면,

하기 USB-PD트로거 케이블을 이용하여 DC충전을 할 수 있는 케이블을

사용하시면 됩니다.







LVSUN USB-C타입 USB-PD 트리거 케이블 + DC플러그 설명 자료 190821

https://cafe.naver.com/mk802/32702









Baseus 65W 2C1A은 65W충전기로서, 2C1A 멀티포트를 지원하므로서

많은 분들이 관심을 가지고 있는 제품입니다. ^^

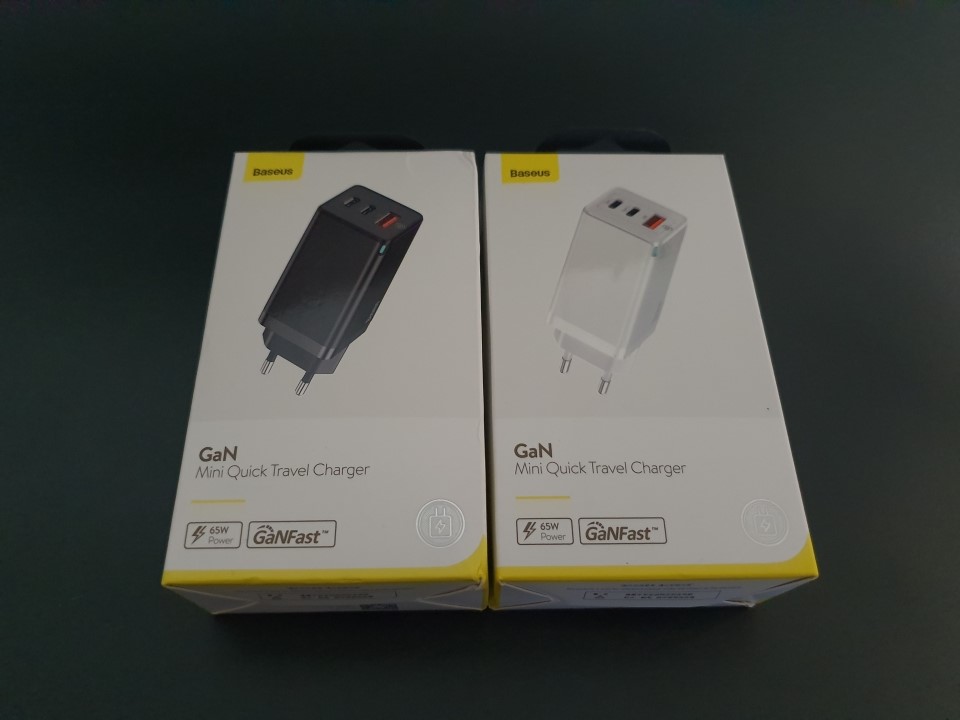

이 제품은 US타입 11자와 EU타입 2가지만 있습니다.저는 EU타입을 구입하여 test를 하였습니다.












그러나, test 후기로서는 EU타입을 추천하지 않습니다. ^^;;일단 길이가 긴 제품인데 EU타입이다보니, 커 보입니다.

그리고, EU타입 충전기라서 멀티탭에서 흔들 흔들 하네요 ㅠ.ㅠ



제품 길이가 좀 긴 제품입니다. ^^ EU타입이라서 더 길어 보입니다




US타입은 11자로서 접히도록 설계가 되어져 있습니다 ^^ 개인적으로 11자를 추천해 드립니다.




US타입은 11자 사이즈입니다. 32mm x 36mm x 75.5mmEU타입은 32mm x 36mm x 75mm (플러그 길이를 뺀 사이즈) 입니다.









EU사이즈는 32mm x 36mm x 75mm 입니다. (플러그 길이를 뺀 사이즈)






포트는 2C1A입니다.



USB-C포트에서 중요한 점은 C1포트와 C2포트의 출력차이가 있습니다.USB-A 1포트는 5V3A 지원입니다.











충전기 용량이 거의 비슷한 제품 3가지를 비교해 보았습니다. 오른쪽은 Apple 61W용 짭 충전기이고, 중간제품은 앞서 소개해 드린 GaN 65W 1C 제품(KC인증 중) 입니다.





Apple 61W용 짭 충전기와 Baseus 65W 2C1A 사이즈를 비교 하면,

거의 1/2 사이즈라고 보시면 될 것 같습니다 ^^






Baseus 65W 2C1A와 GaN 65W 1C 제품 비교입니다.



Baseus 65W 2C1A 제품의 장점 중에 하나는

멀티캡에 꼽았을때 옆의 전원캡에

사이즈적으로 간섭을 주지 않은 다는 점입니다. ^^




대신 GaN 65W 1C에 비해서는 제품 높이가 높습니다.

GaN 65W 1C는 KC플러그가 분리가 되도록 되어 있어서,

여러가지 플러그 타입을 교체 사용이 가능합니다.






Baseus 65W 2C1A의 무게 : 125g




GaN 65W 1C의 무게 : 121g




Apple 61W용 짭 충전기 무게 : 167g










하기 test내용은 Baseus 65W 2C1A 분해 레포팅에 있는

내용은 인용하여 올려 드립니다.

참고: iphone 시스템 업그레이드 문제 때문에 빠른 충전을 보장하기 위해 시스템의 최신 버전으로 업그레이드해야합니다. (iOS13.1.1 이상)


USB-C1 포트는 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 3A PDO 단계 및 3.3V-21V / 3A PPS 단계를 갖춘 USB PD 3.0 PPS도 지원합니다.

Akavo에 따르면, 일부 케이블 문제를 방지하기 위해 USB-C1 포트는 기본적으로 65W 최대 출력을 끕니다 (기본적으로 USB-C1의 경우 최대 60W). 65W 출력을 활성화하는 방법은 USB-C2를 꽂고 뽑는 것입니다. 그런 다음 5A E-Marked 케이블을 사용하여 USB-C1 포트에서 전체 65W를 가져올 수 있습니다.






USB-C2 포트는 Apple 2.4A, DCP, QC 2.0, QC 3.0, AFC, FCP 및 SCP도 지원합니다.



USB-C2 포트는 5V / 3A, 9V / 3A, 12V / 2.5A, 15V / 2A, 20V / 1.5A PDO 단계 및 3.3V-11V / 3A, 3.3V-16V / 2A PPS를 갖춘 USB PD 3.0 PPS도 지원합니다

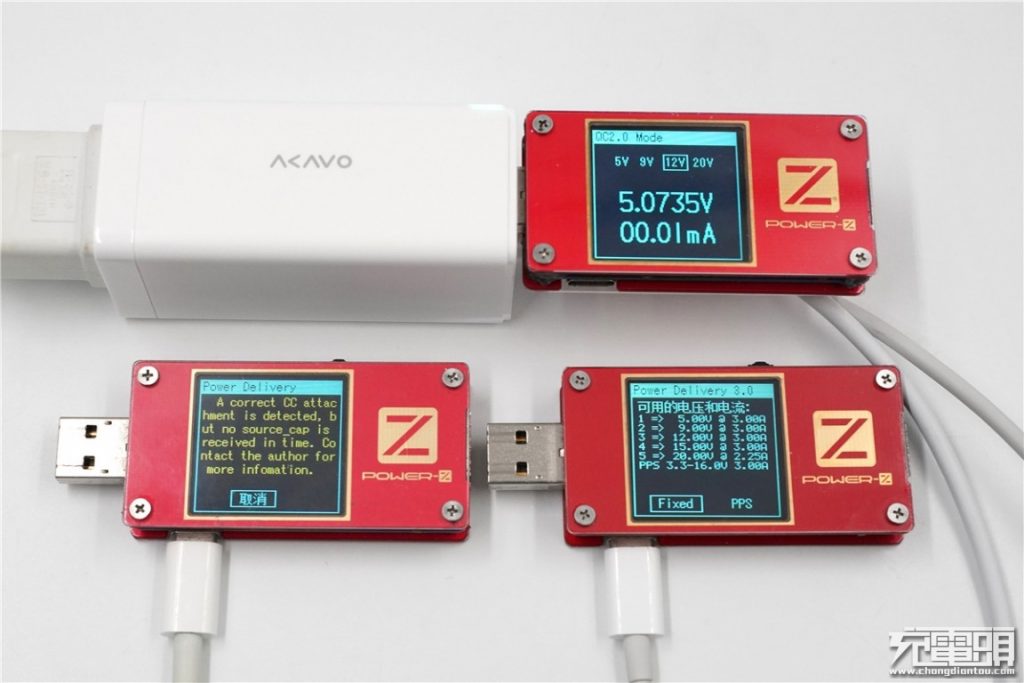

두 USB-C 포트를 모두 사용하는 경우 :

USB-C1 출력은 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 2.25A 및 3.3V-16V / 3A (PPS)로 변경됩니다.

USB-C2 출력은 5V / 3A, 9V / 2A, 12V / 1.5A 및 3.3V-5.9V / 3A (PPS), 3.3V-11V / 2A (PPS)로 변경됩니다.







모든 포트가 사용되면 USB-C2 및 USB-A는 5V로 잠기는 반면 USB-C1은 여전히 ​​최대 45W PDO 또는 48W PPS를 출력 할 수 있습니다.





참고: 중국판매사에서 온 메시지에는 Type-C와 USB포트를 통하여, 동시에 충전을 하지 말기를 제안하고 있습니다.







위의 test내용을 참조로 실전 Baseus 65W 2C1A test를 해 보도록 하겠습니다.





먼저 Test를 위해서 최근 새로 구입한 멀티캡입니다. ^^



금속판 안에 매우 두꺼운 구리선 2개가 있고, 전력이 공급되고 있습니다.

그 위에 동그란 플러그를 아무대나 꼽아서 돌리면 전원 플러그로 동작하게 되도록 되어있습니다.



미팅태이블 중간에 올려 놓고, 전원을 연결하여 사용하거나,동시 Test를 하기 용의하게 하기 위해서 구입하여서 사용하고 있습니다.



가격이 아직 비싸서 그런데, 나중에 가격이 저렴해지면

AV룸에 쓰기가 좋을 듯 합니다 ^^




갤럭시 노트10+로 삼성 25W PPS충전 상태를 먼저 알아 보도록 하겠습니다.PPS란, USB PD 와 함꼐 USB 충전 표준으로서,

PPS (Programmable Power Supply) 모드라고 합니다.
최근 S사 갤노트10/10+에

25W와 45W PPS지원이 되도록 지원한 바 있습니다.



삼성 전자 최초의 25W USB-C 충전기 (EP-TA800) 리뷰 : Goodbye AFC Hello PD

https://cafe.naver.com/mk802/32080






갤럭시 노트10+로 삼성 25W PPS충전 상태는 8V, 2.68A = 23.4W 상태로 확인 되었습니다.







USB 전압 전류 측정 테스터 측정기 (1)
https://cafe.naver.com/mk802/31949










GaN 65W 1C에서도 25W PPS가 지원됩니다.


GaN 65W 1C + 갤럭시 노트10+로 삼성 25W PPS충전 상태는

9V, 3.0A = 28.9W 상태로 확인 되었습니다. ?? 25W보다 더 높게 나타났네요 ^^;;







Baseus 65W 2C1A + 갤럭시 노트10+로 삼성 25W PPS충전 상태는

9V, 2.7A = 25.1W 상태로 확인 되었습니다.






65W 충전 test를 하기 위해서, Dell 크롬북을 가지고 test를 하도록 하겠습니다.Dell 크롬북은 65W 충전용입니다. 이 노트북이 꽤 무거워서 개인적으로 작은 GaN 충전기를 필요로 하고 있었습니다. ^^



Dell 크롬북은 현재 배터리가 거의 없는 상태에서 충전을 시작하겠습니다.



GaN 65W 1C로 크롬북 USB-PD 충전을 해 보았습니다.20V, 2.6A = 52.4W 상태로 확인 되었습니다.



Baseus 65W 2C1A의 C1포트로 크롬북 USB-PD 충전을 해 보았습니다.

20V, 2.7A = 55.6W 상태로 확인 되었습니다.









이제 Baseus 65W 2C1A의 멀티 포트 동시 충전 test입니다.



기본적으로 총 65W 지원이므로, C1포트의 충전W는 낮아지게 된다고 이해하시면 됩니다.이 제품의 판매사로 부터 하기 내용을 받았습니다만,사실 멀티포트의 경우, 여러가지 Case by Case가 있기 떄문에,

이를 제어하는 것을 미리 예측하고 SW로 만들기라는 것이 어렵습니다. ^^;;



참고: 중국판매사에서 온 메시지에는 Type-C와 USB포트를 통하여, 동시에 충전을 하지 말기를 제안하고 있습니다.



참고: iphone 시스템 업그레이드 문제 때문에 빠른 충전을 보장하기 위해 시스템의 최신 버전으로 업그레이드해야합니다. (iOS13.1.1 이상)











그래도, 저는 어떠한 test 문제점이 있는지를 알아내야 하기 떄문에,

Baseus 65W 2C1A의 총 3포트를 모두 부하를 걸어서 test하였습니다 ^^


Baseus 65W 2C1A의 C2포트에 갤노트10+를 연결하였습니다.



Baseus 65W 2C1A 3포트에 USB-C 측정기기를 모두 꼽아서 test 하려니, 안습이네요 ㅠ.ㅠ 그래서 1개는 케이블로 연결했습니다.




Baseus 65W 2C1A USB-A포트에는 마그네틱 케이블로 아이폰을 연결하였습니다.




Baseus 65W 2C1A C1포트에는 65W크롬북이 충전되고 있고,

멀티 포트 동시 충전시 15V, 2.5A = 38.5W로 떨어져서 충전이 되고 있습니다.



초기 충전시작 한 상태의 Baseus 65W 2C1A의

표면온도는 50도 정도입니다.

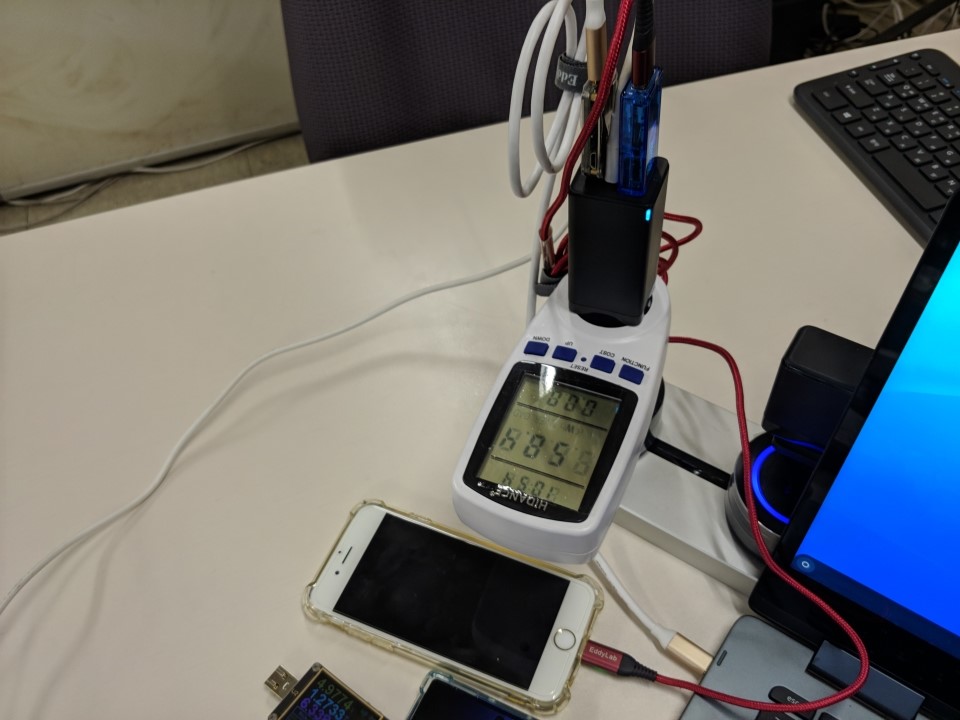

Baseus 65W 2C1A 3개 포트 W를 합쳐서 보려니, 힘들어서

전력측정기를 아래쪽에 꼽아서 확인 하였습니다. ^^

약 51W 정도 소모가 되고 있네요




충전시작 30분 후 상태의 Baseus 65W 2C1A의

표면온도는 67도 정도입니다.





충전시작 1시간 후 상태의 Baseus 65W 2C1A의

표면온도는 75도 정도입니다. ^^새제품이라서 그런지, 뭔가 약간 구어지는 냄새가 나는 듯 합니다 ^^



GaN의 장점은 부피를 줄이게 됩니다만,열역학적으로 부피가 줄면, 반대로 발열은 증가를 하게 됩니다. ^^





그래서, GaN은 메인 칩셋에 따라서 지속적인 충전효과를 가질 수 있는지가 관건입니다. ^^

GaN 칩셋 : Navitas Semiconductor의 NV6115 GaN 전원 IC 적용






내장 드라이버, 170mΩ 저항 및 650V 내전압을 갖춘 Navitas Semiconductor의 NV6115 GaN 전원 IC. 2MHz 스위칭 주파수를 지원하며 5 * 6mm QFN 패키지로 제공되어 공간을 절약합니다. RAVPower 45W Ultrathin  및  AUKEY 27W PA-Y19 내부에서이 칩을 사용하는 것을 보았습니다  .








큰 금속 방열판으로 PCBA 모듈을 둘러싸서 방열을 시키도록 되어 있습니다.





GaN 표면온도는 MAX 75도 정도로 올라가고,

빠른 충전으로 3~4시간동안 충전이 완료 되면, 30도까지로 떨어지게 됩니다.


그러므로, 사용에 있어서 크게 우려는 안해도 될 것 같습니다. ^^

민생용으로 75도면 높은 편이지만,
인더스터리 차량 Spec기준으로는 무난한 수준의 온도죠 ^^

겨울철이므로, 작은 난로 하나를 가지고 사용하신다고 보면

될 것 같습니다. ^^





자체 소비전력은 1.2W로 확인 되었습니다.







앞으로 GaN 충전기는 많이 사용될 제품이므로,

요모조모 따져 보시고, 노트북 어댑터 대체용으로 사용하시기를 권장해 드립니다.

처음 GaN 제품 리뷰로 멀티포트를 선정해서 소개해 드렸습니다만,
아직 USB-C 멀티포트 사용에는 여러가지 기술적인 어려움이 있습니다 ^^;;


그러므로, 안정적으로 사용하시려면,
KC인증용 GaN 싱글 USB-C 포트 충전기를 구입하시고,

스마트폰 충전은 노트북 USB 3.0포트로 충전하시거나,
USB-C포트로 PD충전을 하시기를 권장해 드립니다 ^^




긴 글을 읽어 주셔서 감사합니다. ^^


======================================



[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기



기존 동급전원 충전기 대비
40% 정도로
부피를 최소화하고,

신용카드 사이즈로 만들어진

한국형플러그 초소형 고속충전기로서,


USB-C PD PPS 고속충전이 가능한
스마트폰노트북Apple iPad Pro 그리고 게임기 등에

간단히 연결하여 사용이 가능합니다.

https://muritzy.tistory.com/2380



EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

https://smartstore.naver.com/eddylab7/products/4883069133





=========================================

[LVSUN] USB-C PD 노트북어뎁터 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





https://smartstore.naver.com/eddylab7/products/4573458388



오디오댁 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





https://smartstore.naver.com/eddylab7/products/4679164937



C to C G2 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





https://smartstore.naver.com/eddylab7/products/4722156779



멀티충전기 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



https://smartstore.naver.com/eddylab7/products/4643485450



노트북어뎁터 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com

https://smartstore.naver.com/eddylab7/products/4531433609



마그네틱고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com

https://smartstore.naver.com/eddylab7/products/4550661497



엘지PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





Baseus 65W 2C1A 멀티 포트 GaN 충전기 test (1)


https://muritzy.tistory.com/2295











분해 보고서 : Baseus 65W 2C1A 멀티 포트 GaN 충전기



2019 년 10 월 12 일

우리는 한 독점 손에 세계 최초의 2C1A의 멀티 포트의 GaN 충전기 - Baseus 65W 2C1A 멀티 포트의 GaN 충전기, 몇 주 전, 한  발표  8월 18 일 심천, 중국의 특별 이벤트에서를, 충전기는 접을 수있는 접지 단자를 가지고 있으며, 측면의 LED 표시기. 9 월 초부터 중국 본토에서 판매 될 예정이다.

 Navitas의 GaNFast 솔루션을 기반으로  초소형 폼 팩터 내에서 높은 와트를 구현할 수 있습니다. 또한 멀티 포트 충전기에서 GaNFast의 첫 데뷔를합니다 (  RAVPower 45W Ultrathin  및  AUKEY 27W PA-Y19  는 GaNFast 기반 단일 포트 충전기입니다). GaN 또는 Gallium Nitride는 기존 실리콘보다 높은 효율, 높은 열 전도성, 높은 온도 저항 및 기타 장점을 제공하는 새로운 유형의 반도체 재료입니다. 충전과 관련하여 GaN은 크기를 크게 줄이고 충전기의 효율을 높일 수 있습니다.

Baseus 65W 2C1A 멀티 포트 GaN 충전기에 대한 분해 리뷰입니다.


나는 Unboxing

은색의 매끄러운 포장. 중국에서 충전기는 Akavo와 Baseus라는 두 브랜드 간의 공동 작업입니다. 이 제품은 Akavo에서 처음 출시되었습니다.

포장은 충전기를 보호하기 위해 폼으로 잘 고려됩니다.

충전기의 Akavo 로고.

반대쪽에 Baseus 로고.

두 가지 색상 옵션 : 흰색과 검은 색.

충전기는 무광택 마감 처리 된 PC 재질로 제작되었습니다. 손 모양을 개선하기 위해 둥근 모양으로 전체 모양이 날씬합니다. 갈래는 접을 수 있습니다.

사양:

모델 : BS-C915

입력 : AC 100-240V ~, 50 ~ 60Hz, 1.5A

USB-C1 출력 : 3.3V-11V / 3A, 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 3.25A 최대

USB-C2 출력 : 3.3V-11V / 2.7A, 5V / 3A, 9V / 3A, 12V / 2.5A, 15V / 2A, 20V / 1.5A 최대

USB-A 출력 : 4.5V / 5A, 5V / 4.5A, 9V / 3A, 12V / 2.5A, 20V / 1.5A

USB-C1 + USB-C2 출력 : 45W + 18W (63W)

USB-C1 + USB-A 출력 : 45W + 18W (63W)

USB-C2 + USB-A 출력 : 5V / 3A

USB-C1 + USB-C2 + USB-A 출력 : 45W + 15W (60W)

아래 상단에있는 2 개의 USB-C 포트는 USB-A 포트입니다.

모서리에있는 LED 표시기.

LED 표시기는 매우 멋진 얼음 녹색을 has니다.

크기 : 75.5x36x32mm (3.0 × 1.4 × 1.3in).

Vey 컴팩트

Apple 61W PD 충전기와 비교 한 결과입니다.

Thinkplus 65W“립스틱”단일 포트 PD 충전기와 비교.

무게는 124.8g / 4.4oz입니다.

ChargerLAB POWER-Z KT001을 사용하면 USB-A 포트에 Apple 2.4A, DCP, QC 2.0, QC 3.0, AFC, FCP 및 SCP를 포함한 광범위한 충전 프로토콜이 포함되어 있음을 알 수 있습니다.

USB-C1 포트도 마찬가지입니다.

USB-C1 포트는 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 3A PDO 단계 및 3.3V-21V / 3A PPS 단계를 갖춘 USB PD 3.0 PPS도 지원합니다.

Akavo에 따르면, 일부 케이블 문제를 방지하기 위해 USB-C1 포트는 기본적으로 65W 최대 출력을 끕니다 (기본적으로 USB-C1의 경우 최대 60W). 65W 출력을 활성화하는 방법은 USB-C2를 꽂고 뽑는 것입니다. 그런 다음 5A E-Marked 케이블을 사용하여 USB-C1 포트에서 전체 65W를 가져올 수 있습니다.

USB-C2 포트는 Apple 2.4A, DCP, QC 2.0, QC 3.0, AFC, FCP 및 SCP도 지원합니다.

USB-C2 포트는 5V / 3A, 9V / 3A, 12V / 2.5A, 15V / 2A, 20V / 1.5A PDO 단계 및 3.3V-11V / 3A, 3.3V-16V / 2A PPS를 갖춘 USB PD 3.0 PPS도 지원합니다 단계.

두 USB-C 포트를 모두 사용하는 경우 :

USB-C1 출력은 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 2.25A 및 3.3V-16V / 3A (PPS)로 변경됩니다.

USB-C2 출력은 5V / 3A, 9V / 2A, 12V / 1.5A 및 3.3V-5.9V / 3A (PPS), 3.3V-11V / 2A (PPS)로 변경됩니다.

모든 포트가 사용되면 USB-C2 및 USB-A는 5V로 잠기는 반면 USB-C1은 여전히 ​​최대 45W PDO 또는 48W PPS를 출력 할 수 있습니다.


II 테어 다운

케이싱은 초음파 용접을 사용합니다. AC 단자 쪽에서 열면 AC 핀이 PCB에 연결됩니다.

큰 금속 방열판으로 덮인 PCBA 모듈을 빼냅니다.

입력 측면에서 볼 수 있듯이 내부 구성 요소에는 열 실리카 겔이 채워져 있습니다.

PCB 뒷면에 큰 열 패드가 있으며 Baseus 로고가 있습니다.

열 패드를 제거하면 PCB의 1 차측에 메인 컨트롤러 칩과 GaN (질화 갈륨) 칩이 나타납니다. 2 차측에는 동기식 정류 제어 칩이 있습니다. 중공 형 설계로 1 차측과 2 차측 사이에 충분한 안전 거리가 예약되어 있습니다. 옵토 커플러 피드백 칩은 양쪽에 배치됩니다.

충전기의 메인 컨트롤러 칩은 ON Semiconductor, 모델 NCP1342에서 제공됩니다.

ON Semiconductor NCP1342의 상세 사양.

내장 드라이버, 170mΩ 저항 및 650V 내전압을 갖춘 Navitas Semiconductor의 NV6115 GaN 전원 IC. 2MHz 스위칭 주파수를 지원하며 5 * 6mm QFN 패키지로 제공되어 공간을 절약합니다. RAVPower 45W Ultrathin  및  AUKEY 27W PA-Y19 내부에서이 칩을 사용하는 것을 보았습니다  .

Navitas NV6115의 상세 사양.

문자 코드 IBHJK가있는 2 차 동기 정류 칩은 MPS, 모델 MP6908에서 제공됩니다.

MPS MP6908의 상세 사양.

출력 전압 피드백에 사용되는 EL 광 옵토 커플러.

금속 방열판을 제거하십시오. 플러그인 컴포넌트는 밀도가 높고 실리콘으로 고정되어 있습니다. 입력단에는 여러 개의 필터 전해 커패시터가 있습니다.

측면도, 다른 열 패드.

1 차와 2 차 사이에는 2 개의 간섭 방지 Y 커패시터가 있습니다. 2 차측은 2 차측 강압 회로를 사용하며 2 차측 도터 보드는 주 PCB에 수직으로 장착됩니다.

보조 강압 회로 개요. 두 칩 각각은 독립적 인 스텝 다운 출력을 완료하기 위해 두 개의 MOSFET과 함께 작동하며 오른쪽 하단 모서리에있는 하나의 MOS는 USB-C 포트의 출력 VBUS 스위치입니다.

iSmartWare SW3516H는 USB-C 포트의 스텝 다운 제어 및 프로토콜 식별에 사용됩니다. SW3516H는 듀얼 포트 고속 충전 애플리케이션을위한 고집적 전원 관리 IC이며 Type-C 및 Type-A의 듀얼 포트를 지원합니다. 5A 동기식 벅, PPS / PD / QC / AFC / FCP / SCP / PE / SFCP 고속 충전 프로토콜, PD 100W (20V @ 5A) 최대 출력 전력, CC / CV 모드 및 이중 포트 컨트롤러를 통합합니다. 간단한 외부 부품으로 SW3516H는 듀얼 포트 고속 충전 애플리케이션을위한 턴키 고효율 솔루션을 제공합니다.

iSmartWare SW3516H의 상세 사양.

Ruichips의 2 개의 MOSFET, 모델 RUH4040M2

Ruichips RUH4040M2의 상세 사양.

Vanguard Semiconductor의 USB-C 포트 출력 VBUS 스위치, 모델 VS3622DE. 5V 로직 레벨 제어 기능이있는 듀얼 N 채널 MOS이며, 여기에서 2 개의 출력 포트를 독립적으로 보호하는 데 사용됩니다.

Vanguard VS3622DE의 상세 사양.

USB-A 포트 및 USB-C 포트의 출력을위한 Ruichips RUH4040M2 2 개가있는 또 다른 iSmartWare SW3516H.

다른 각도에서 보면 공간을 절약하기 위해 세 개의 수평으로 배치 된 알루미늄 전해 커패시터가 단단히 쌓여 있습니다. 아시다시피, 변압기는 발열 부품이므로 변압기에 가까운 두 전해 커패시터의 작업 환경은 상당히 요구됩니다. 그러나 커패시터는 105 ° C입니다.

커패시터는 동일한 400V 22μF 사양을 가진 Ymin 및 Acon 제품입니다.

Ymin의 알루미늄 전해 커패시터 중 2 개는 길이가 약 18.53mm, 직경이 8.39mm, 부피가 1026mm3입니다.

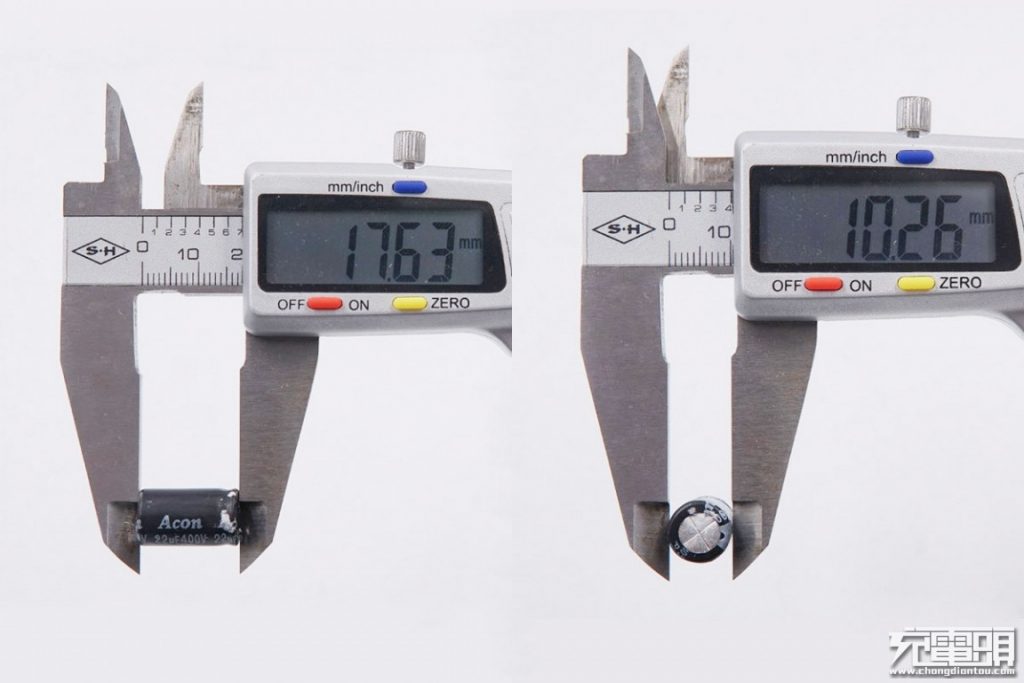

Acon의 전해 커패시터는 길이가 약 17.63mm, 지름이 10.26mm이며 부피가 약 1456mm3입니다.

다른 알루미늄 전해 커패시터.

2 개의 전해 커패시터는 Acon, 400V 22μF입니다. 따라서 입력 측에서 5 개의 알루미늄 전해 커패시터의 총 용량은 110μF입니다.

도터 보드의 뒷면에는 두 개의 입력 정류기 브리지가 있으며 열을 줄이기 위해 병렬로 두 개가 있습니다.

EMI 전자기 간섭을 줄이기 위해 입력 측에 2 개의 공통 모드 초크가 사용됩니다. 브랜드 안전 X 커패시터는 Dongguan Champion Electronic Technology Co., Ltd.에서 제조합니다.

공통 모드 초크의 클로즈업.

입력 지연 퓨즈, 3.15A 250V.

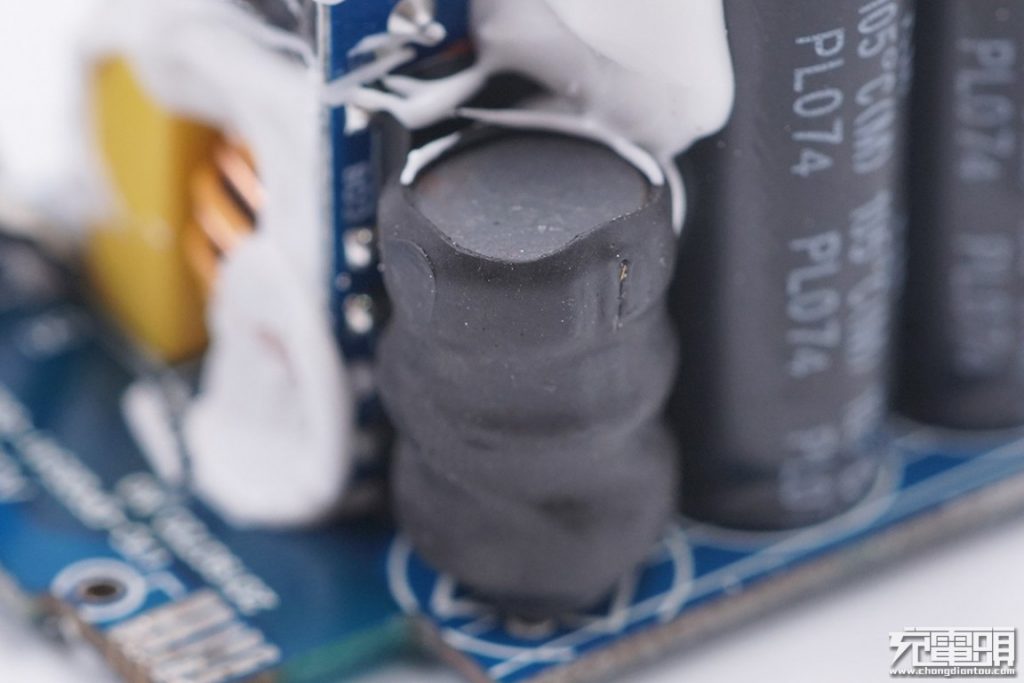

입력 인덕터.

변압기의 클로즈업.

세 포트 모두 해당 도터 보드에 장착됩니다. 도터 보드는 메인 PCB 보드에 수직으로 장착됩니다.

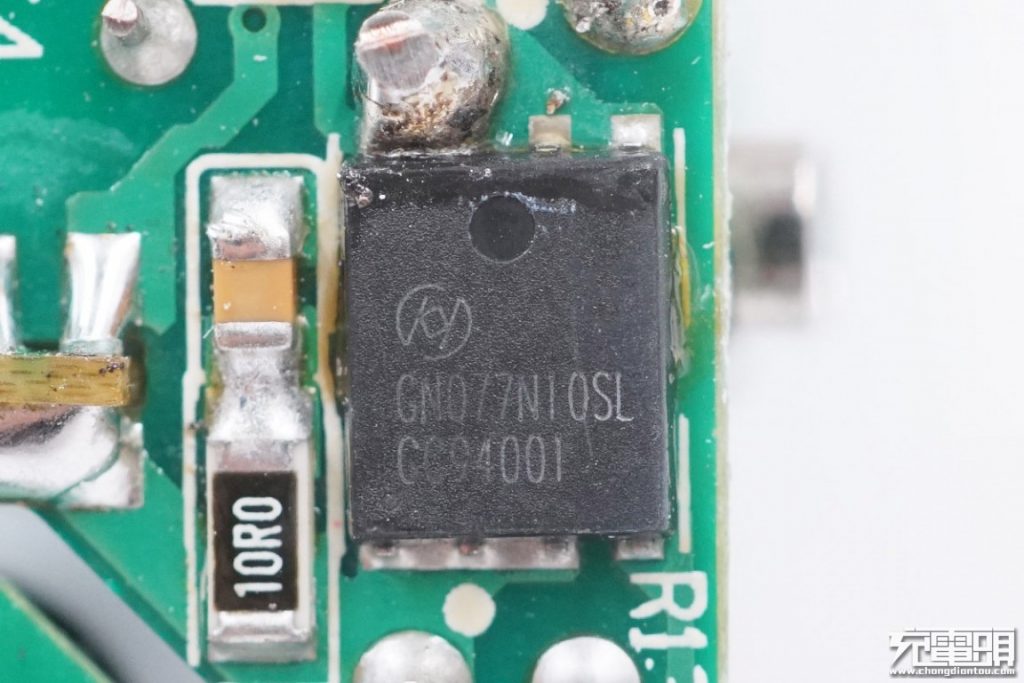

USB-A 포트 아래에 또 다른 2 차 동기 정류 MOSFET이 있습니다.

Vanguard VSP008N10MS는 5V 로직 레벨 제어와 함께 2 차 동기 정류 MOS로 사용됩니다.

Vanguard VSP008N10MS의 상세 사양.

2 개의 자기 루프 인덕터는 2 차 스텝 다운을 위해 PCB의 양방향 벅 출력에 사용됩니다. 출력 필터링을위한 2 개의 솔리드 커패시터가 있으며 인덕터 아래에 칩이 숨겨져 있습니다.

마킹이없는 칩.

솔리드 커패시터 중 하나는 220μF 25V 사양의 FCON입니다.

다른 하나는 Yunxing의 220μF 25V와 동일한 사양입니다.

USB-A 포트 옆에있는 견고한 커패시터는 FCON (사양 680μF 25V)에서 제공되며 2 차측 2 차 벅 입력 필터 역할을합니다.

USB-C 포트의 클로즈업.

모든 구성 요소.


IV 결론

Baseus 65W 2C1A 멀티 포트 GaN 충전기는 인상적인 사양을 가지고 있으며 3 개의 포트가 PPS를 포함한 거의 모든 충전 프로토콜을 포함하여 현재까지 최고의 전력 분배 전략을 제공합니다. 차세대 멀티 포트 충전기가 컴팩트하고 강력하며 똑똑한 방법을 보여줍니다.

내부에는 충전기에 Navitas NV6115 GaN 전력 IC, ON Semiconductor 컨트롤러 NCP1342 및 iSmartWare SW3516H 멀티 포트 프로토콜 칩을 포함한 최신 구성 요소가 많이 포함되어 있습니다. 그러나 전반적인 결과를 개선하기 위해 최적화를 사용할 수있는 몇 가지 세부 정보가 있습니다.


장점 :

접이식 갈래로 강력하고 컴팩트합니다.

좋은 전력 분할 전략.

거의 모든 충전 프로토콜을 지원합니다.


단점 :

일부 최적화를 사용할 수있는 몇 가지 세부 사항.





https://www.chargerlab.com/baseus-65w-2c1a-multiport-gan-charger-teardown-review/

불러오는 중입니다...



======================



Baseus 65W 2C1A

Navitas Semiconductor의 NV6115 GaN 전원 IC 적용

본문의 USB-C 2개의 포트 출력을 보면,

USB-C1 출력 : 3.3V-11V / 3A, 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 3.25A 최대

USB-C2 출력 : 3.3V-11V / 2.7A, 5V / 3A, 9V / 3A, 12V / 2.5A, 15V / 2A, 20V / 1.5A 최대



2개 USB-C 포트의 출력 spec이 서로 다릅니다.

USB-C1 출력 : 3A, 15V = 45W를 지원하지만,

삼성 PPS 45W는 10V/4.5A = 45W이라서
대응 가능여부를 확인해 봐야지 알 것 같습니다 ^^;;





==================================

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기



기존 동급전원 충전기 대비
40% 정도로
부피를 최소화하고,

신용카드 사이즈로 만들어진

한국형플러그 초소형 고속충전기로서,


USB-C PD PPS 고속충전이 가능한
스마트폰노트북Apple iPad Pro 그리고 게임기 등에

간단히 연결하여 사용이 가능합니다.

https://muritzy.tistory.com/2380



EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

https://smartstore.naver.com/eddylab7/products/4883069133



멀티충전기 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



USB-C PD to C Gen2 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



[LVSUN] USB-C PD / QC 3.0 멀티충전기 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



4세대 양방향 마그네틱고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





[LVSUN] USB-C PD 노트북어뎁터 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





[4종1팩] USB-C타입 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



USB-C to 3.5mm DAC Audio & MIC + USB-C PD 충전 Adapter : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



Anker CEO 인터뷰 : 더 강력하고, 작고, 더 시원하고, 더 저렴한 GaN 충전기가 출시됩니다





2019 년 9 월 24 일, Anker Innovations의 심천 본사에서 개최 된 Power Integrations CEO Balu Balakrishnan은 Anker CEO Steven Yang에게 1 백만 번째 GaN 기반 IC를 발표했습니다.

ChargerLAB.com의 편집장 플로이드 왕은 Steven Yang과 함께 앉아서 PI의 GaN 칩과 Anker의 GaN 충전기의 미래에 대해 이야기했습니다.



인터뷰 내용은 다음과 같습니다.



Floyd : 안녕하세요, chargerlab.com의 Floyd입니다. 오늘 Anker의 CEO 인 Steven과 함께 있습니다. 안녕, 스티븐
스티븐 : 안녕하세요, 플로이드.



플로이드 : 질문이 있습니다. Anker의 GaN 충전기는 얼마나 잘 팔리고 있습니까?
스티븐 : 엄청나게. Anker에서 작년에 3 천만 개 이상의 충전 부품을 판매했습니다. 작년 말 GaN이 도입 된 이후 모든 판매 수치는 우리의 기대치를 넘어 섰습니다.



Floyd : 그렇다면 GaN 충전기 판매의 주요 지역은 무엇입니까?
Steven : 글쎄, Anker는 미국, 영국, 독일, 일본과 같은 서구 시장 (선진국)에서 전통적으로 매우 강했으며 중동, 동남아시아 및 중국과 같은 개발 도상국에서 점점 인기를 얻었습니다. . 특히 중국에서는 실제로 중국 고객이 GaN 충전기를 매우 좋아하기 때문에 (Floyd : Yes).



Floyd : 제조업체의 관점에서 PI의 GaN 솔루션의 장점은 무엇이라고 생각하십니까?
Steven : GaN은 차세대 소재로 실리콘에 비해 매우 멋진 기술적 인 이점을 제공합니다. 특히, 업계 최고의 공급 업체 인 PI의 GaN은 안정적이고 컴팩트하며 구축이 쉽고 취급이 용이합니다.



Floyd : Anker의 새로운 GaN 충전기에 대해 알려 주실 수 있습니까?
Steven : 작년에 우리는 1 세대 GaN (제품)을 소개했습니다. 이것들은 대부분 30W, 45W-ish GaN 제품을 가진 저전력 등급 제품이었습니다. 따라서 올해에는 USB-C 및 USB-A 모두 멀티 포트뿐만 아니라 더 높은 전력 등급으로 사용할 것입니다. 또한 충전기뿐만 아니라 다른 폼 팩터로도 사용할 수 있습니다.



Floyd : GaN 충전기 가격도 낮추려고합니까?
Steven : 음, 우리는 파트너를 찾아서 기뻐합니다 (웃음). 결국 채택 곡선에서 훌륭한 기술을 생각합니다. 채택 곡선의 시작 부분에서는 PI가 R & D 비용을 복구해야하는 등 약간의 비판이 될 것입니다. 그러나 나는 (GaN) 충전기의 가격이 충전기의 크기 및 열과 함께 내려갈 것이라고 확신합니다.



Floyd : 시간 내 주셔서 감사합니다, 스티븐
Steven : 물론입니다. 감사합니다.

http://www.chargerlab.com/exclusive-interview-with-anker-ceo-steven-yang-stronger-smaller-cooler-and-cheaper-gan-chargers-are-coming/



Exclusive Interview with Anker CEO Steven Yang: Stronger, Smaller, Cooler, and Cheaper GaN Chargers are Coming – Chargerlab

On September 24, 2019, in an event at the Shenzhen headquarters of Anker Innovations, Power Integrations CEO Balu Balakrishnan presented the one-millionth GaN-based IC to Anker CEO Steven Yang. Floyd Wang, Editor-in-chief at ChargerLAB.com, sat down with S

www.chargerlab.com









Power Integrations, 1 백만 GaN 기반 InnoSwitch ™ 3 IC 제공

에너지 효율적인 전력 변환을위한 고전압 집적 회로의 선두 기업인 Power Integrations는 9 월 24 일 회사의 PowiGaN ™ 갈륨-질화물 기술을 특징으로하는 1 백만 번째 InnoSwitch ™ 3 스위처 IC를 공급한다고 발표했습니다. Anker Innovations 본사 인 Power Integrations CEO Balu Balakrishnan은 Anker CEO Steven Yang에게 1 백만 번째 GaN 기반 IC를 발표했습니다. 충전기 LAB가 전체 서비스를 위해 행사에 참석했습니다.

Anker는 전 세계 소매 업체에 강력한 소형 USB PD 어댑터와 랩탑, 스마트 모바일 장치, 셋톱 박스, 디스플레이, 기기, 네트워킹 장비 및 게임 제품을위한 광범위한 충전기 및 어댑터를 공급하는 충전기 및 어댑터의 선두 제조업체입니다.

PowiGaN 기술이 적용된 InnoSwitch3 오프라인 CV / CC 플라이 백 스위처 IC는로드 범위에서 최대 95 % 효율입니다. PowiGaN 1 차 스위치의 스위칭 및 전도 손실이 매우 낮아 히트 싱크가 없어도 동봉 된 어댑터 응용 제품의 공간 절약형 InSOP 24D 표면 실장 패키지에서 최대 100W를 전달할 수 있습니다. 유사 공진 InnoSwitch3-CP, InnoSwitch3-EP 및 InnoSwitch3-Pro IC는 1 차 전원 스위치, 1 차 및 2 차 제어를 안전 절연 고속 링크 (FluxLink ™)와 2 차 SR 드라이버 및 피드백 회로 사이에 결합합니다. 단일 표면 장착 패키지. PowiGaN 기술의 탁월한 스위칭 성능으로 효율성이 크게 향상되어 매우 컴팩트 한 어댑터 설계가 가능합니다.

Balakrishnan 씨는 다음과 같이 언급했습니다.“Anker는 소형 충전기 설계 분야의 세계적인 리더이며 PowiGaN을 사용하는 InnoSwitch3 제품의 최초의 대량 고객이었습니다. Anker의 선견지명과 기술적 인 우수성을 인정하고 고전압 GaN 기술의 첫 대량 시장 배치에 대한 중요한 기여에 대해 Yang 씨에게 감사하게 생각합니다.”

Yang 씨는 다음과 같이 덧붙였습니다.“Power Integrations의 PowiGaN 기반 InnoSwitch3 IC를 사용하여 고출력의 초소형 USB PD 충전기를 고객에게 제공하게되어 기쁩니다. 우리는 고도로 통합 된 PowiGaN 기반 제품이 기술적으로 우수하며 충전기와 같은 대용량 응용 제품에서 사용하기 쉽다는 것을 발견했습니다. 이 혁신적인 신기술을 도입하고 긍정적 인 시장 피드백과 고객 반응을 보게되어 기쁩니다.”

충전기 통합의 Power Integrations CEO 인 Balu Balakrishnan과의 독점 인터뷰

ChargerLAB.com의 편집장 Floyd Wang은 Balakrishnan과 함께 PI의 GaN 칩과 GaN 충전기의 미래에 대해 이야기했습니다.





인터뷰 내용은 다음과 같습니다.



Floyd : 안녕하세요, chargerlab.com의 Floyd입니다. 오늘 저는 Power Integrations의 CEO 인 Balu와 함께 있습니다. 안녕하세요 Balu 씨
발루 : 안녕하십니까?



플로이드 : 질문이 있습니다. PI의 GaN 칩 선적에 대해 공유 할 수 있습니까?
발루 : 예. 몇 달 전에 PowiGaN ™ 기반 제품을 출하하기 시작했으며, GaN 기술을 기반으로하는 백만 번째 InnoSwitch3를 Anker에 제공하게 된 것을 매우 자랑스럽게 생각합니다!



플로이드 : 축하합니다.
발루 : 감사합니다.



Floyd : PI의 GaN 솔루션의 장점은 무엇입니까?
Balu : PowiGaN ™ 스위치 기술을 사용하면 충전기가 훨씬 작고 가벼워 질 수 있으며 Anker의 최신 30W 어댑터를 보았습니다. 그리고 우리의 주요 장점은 GaN 또는 PowiGaN ™ 스위치가 InnoSwitch3 스위처 제품에 통합되어 있으며 GaN의 문제점 중 하나는 너무 빠르기 때문에 운전하기가 매우 어렵고 보호하기가 매우 어렵다는 것입니다 . 그리고 우리는 그것을 제품 내부에서 처리합니다. 따라서 고객은 InnoSwitch3에 내장 된 GaN 제품을 사용하여 전원 공급 장치를 설계하기가 매우 쉽습니다.



Floyd : PI의 GaN 칩을 이미 채택한 유명 브랜드 또는 대규모 고객에 대해 우리와 공유 할 수 있습니까?
발루 : 우리는 OEM을 기밀로 유지해야하기 때문에 OEM에 대해 구체적으로 이야기 할 수 없습니다. 그러나 제가 말씀 드리고 싶은 것은 이전에 여러 OEM과 협력하고 있으며 Anker와 같은 애프터 마켓 회사와 협력하고 있으며 일부 OEM은 이미 제품을 출시했지만 일부 제품은 아직 출시되지 않았습니다. 그러나 우리는 단기간에 PowiGaN ™ 기술을 사용하여 시장에서 훨씬 더 많은 제품을 볼 수 있다고 생각합니다.



Floyd : 최근 몇 주 동안 점점 더 많은 GaN 충전기가 시장에 출시되는 것을 보았으므로 소비자 전자 제품의 GaN 개발에 대한 견해는 무엇입니까?
Balu : GaN이 전력 스위처에 제공되는 실리콘보다 훨씬 우수하다고 생각합니다. 따라서 GaN이 내년 또는 2 년 동안 실리콘을 빠르게 대체 할 것이라고 낙관합니다. 더 작고, 가벼우 며, 더 빠른 기술인 GaN의 이점을 이해하는 것은 고객에게 달려 있습니다. 보시다시피 이미 일어나고 있습니다. GaN 기술을 적용한 많은 제품이 있습니다. 그래서 나는 이것이 가까운 미래에 아주 빠르게 일어날 것이라고 매우 낙관적입니다.



Floyd : GaN 충전기의 가격이 내려 가면 내년 2020 년이 GaN 충전기의 대중화의 해가 될 것이라고 생각하십니까?
Balu : 예, 특히 운전 및 보호 기능이 내장되어있어 사용하기 쉽기 때문에 특히 그렇습니다. 실리콘 기반 InnoSwitch3를 사용하는 것과 다르지 않습니다. 실제로 제품을 보면 성능을 제외하고는 차이점을 알 수 없습니다.



플로이드 : 예, 우리의 분해는 충전기가 기본적으로 동일하게 보입니다.
Balu : 저는 그것이 업계를 변화시킬 것이라고 생각합니다. 그래서 저는 2020이 GaN 기반 충전기의 전환점이 될 것이라고 진심으로 믿고 있습니다.



Floyd : 마지막 질문, Oppo는 플래그십 스마트 폰용 65W GaN 충전기를 발표했습니다. 이것이 Oppo와 Power Integrations 간의 협력입니까?
Balu : 글쎄, 나는 어떤 OEM에 대해서도 구체적으로 말할 수 없지만, 당신은 그것에 대해 해체를 했습니까? (Floyd : 아직은 아님) 아마도 당신이 해체를 할 때 더 많은 것을 말할 수있을 것입니다. 그러나 우리가 공개적으로 말한 것은 일부 OEM이 내가 말한 제품에 대해 작업하고 있다는 것입니다. 이미 릴리스되었습니다. 그리고 우리는 곧 시장에 여러 제품이 출시 될 것이라고 생각합니다.



플로이드 : 좋습니다. 감사합니다, 발루 씨
발루 : 감사합니다.

(면접 종료)





About Power Integrations

Power Integrations, Inc.  는 고전압 전력 변환을위한 반도체 기술의 선도적 인 혁신 업체입니다. 이 회사의 제품은 청정 전력 생태계의 핵심 구성 요소로 재생 에너지 생성뿐만 아니라 밀리 와트에서 메가 와트에 이르는 응용 분야의 효율적인 전력 전송 및 소비를 가능하게합니다. 자세한 내용은 www.power.com을 방문하십시오 .


http://www.chargerlab.com/power-integrations-delivers-one-millionth-gan-based-innoswitch3-ic/

Ravpower PD 개척자 30W GaN 충전기 분해 검토 : 모두를위한 GaN



2019 년 9 월 25 일

Anker 는 2018 년 10 월 25 일에 세계 최초의 GaN 충전기 인 PowerPort Atom PD 1 30W GaN 충전기  처음 출시했을 때 초소형 크기, 초고 전력 밀도 및 효율성으로 업계와 소비자 시장에 충격을주었습니다. GaN 충전기 시장에 불을 붙였습니다.

거의 1 년이 지난 지금, 우리 는 와트 당 1 달러에서 와트 당 약 0.6 달러로 가격이 하락한 24W에서 65W, 심지어 300W의 전력을 커버하는 여러 개의 GaN 충전기를 보유하고 있습니다.  더 작고 가벼우 며 접을 수있는 단자가있는 베스트셀러 Anker 30W PowerPort Atom PD 1의 가치있는 경쟁자  . 여기에 우리의 분해가 있습니다.


나는 Unboxing

우리는 중국 본토 버전이 있습니다. Ravpower의 업데이트 된 새 로고가있는 깨끗한 상자가 함께 제공됩니다.

뒷면의 사양.

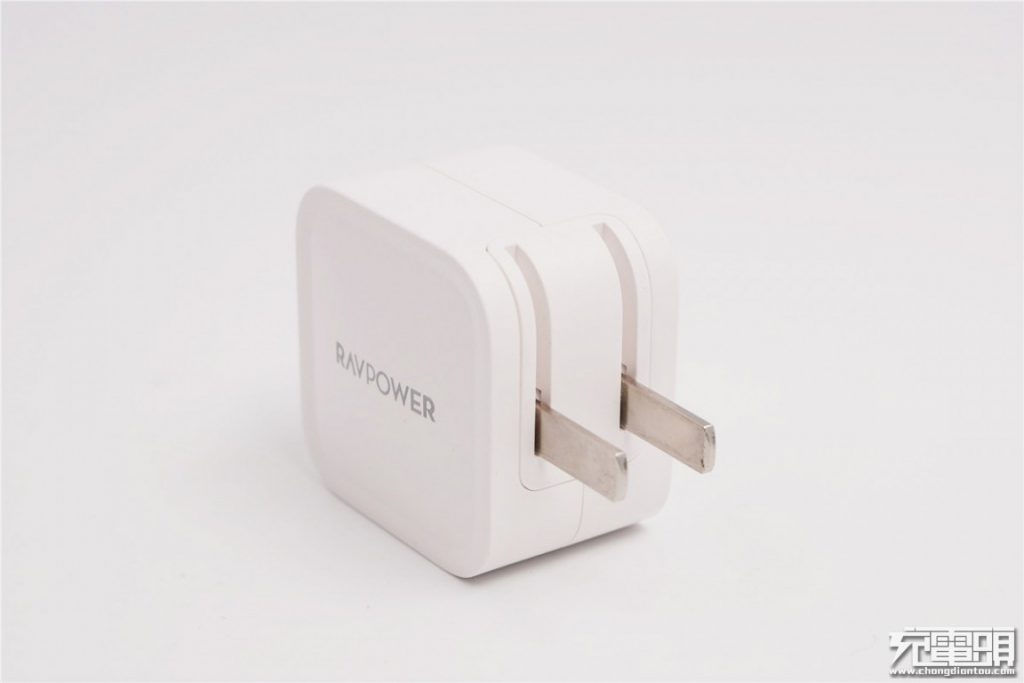

둥근 모서리가있는 사각형 상자 인 더 큰 형제와 동일한 디자인이 특징입니다. 전면과 후면에 광택 마감 처리가되어 있고 측면에는 무광택 마감 처리되어 있습니다.

단일 USB-C 포트에는 내부에 녹색 플라스틱 텅이 있습니다.

접이식 갈래.

뒷면 사양 : 모델 : RP-PC120 입력 : 100-240V ~ 50 / 60Hz 0.8A 최대 출력 : 5V / 3A, 9V / 3A, 12V / 2.5A, 15V / 2A, 20V / 1.5A

Anker 30W PowerPort Atom PD 1 (왼쪽) 및 Apple 30W PD 충전기 (오른쪽)와 크기 비교

크기 : 42x42x30mm (1.7x1.7x1.1in), 53.1cc.

무게는 59.3g (2.1oz)입니다.


II 빠른 테스트

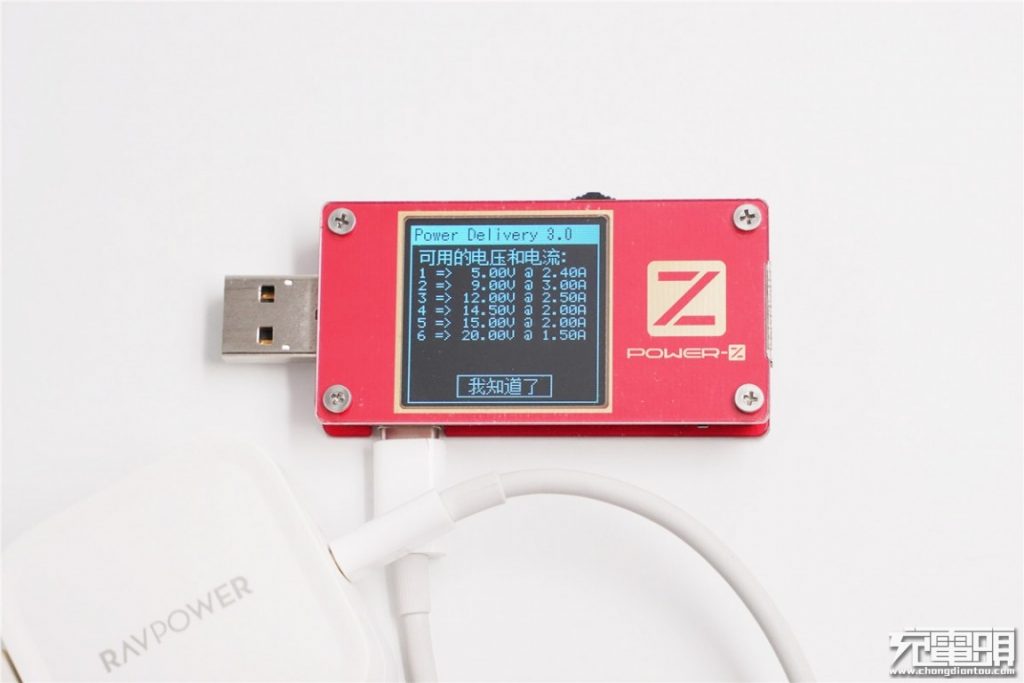

ChargerLAB Power-Z KT001 USB 전원 테스터를 사용하여 Apple 2.4A, DCP, QC 2.0 및 QC 3.0 프로토콜을 지원한다는 것을 알고 있습니다.

또한 5V / 2.4A, 9V / 3A, 12V / 2.5A, 14.5V / 2A , 15V / 2A, 20V / 1.5A를 지원합니다.


III 해체

큰 형처럼 초음파 용접을 사용하는 측면을 따라 케이스를 들어 올립니다.

접이식 단자를위한 공간을 확보하기 위해 PCB는 L 자형입니다. 1 차측과 2 차측 사이에는 절연을위한 빈 공간이있는 단열 배플이 있습니다. PCB의 왼쪽에는 1 차측과 2 차측 사이에 GaN이 내장 된 고집적 칩인 PI의 컨트롤러 칩이 있습니다. 오른쪽 상단에 동기식 정류 MOS 튜브가 있습니다.

PI의 PowiGaN 시리즈에 속하는 메인 컨트롤러 칩인 PI의 SC1933C는 PI가 출시 한 최초의 GaN 기반 제품입니다. 고주파 및 저손실 기능으로 전력 밀도를 개선하고 충전기의 크기와 무게를 줄일 수 있습니다.

이 GaN 칩은 Anker PowerPort Atom PD 1 ( https://www.chargerlab.com/anker-powerport-atom-pd-1-30w-gan-charger-teardown-review-tiny-beast/ ) 및 GaN이 포함 된 Anker PowerPort Atom PD 2 ( https://www.chargerlab.com/anker-powerport-atom-pd-2-with-gan-a2029-teardown-review/ )는 우리의 분해 결과가 밝혀졌습니다.

2 차 동기 정류 MOS 트랜지스터는 Hunt0 모델 (HGN077N10SL 모델)이며 PI SC1933C에 의해 제어됩니다.

Hunteck HGN077N10SL의 상세 사양.

입력 측에는 4 개의 다이오드 브리지 정류기가 사용됩니다.

PCBA는 흰색 실리카 겔로 채워져 있습니다.

AC 단자의 문자 코드 : P29-1U1C-YB.

갈래를 엽니 다.

입력 측에는 EMI 간섭을 제거하기위한 공통 모드 초크가 있습니다. 전원 공급을 위해 2 개의 빨간색 실리콘 와이어가 PCB 보드에 연결되어 있습니다. 전선 중 하나가 퓨즈에 연결되어 있습니다. 고무 절연 배플은 1 차측과 2 차측의 고체 커패시터 사이에 배치됩니다.

입력 필터 전해 커패시터의 상단은 플라스틱 덮개로 절연되어 있으며 오른쪽 모서리에는 PWM 칩 전원 커패시터가 있습니다.

입력 필터링을위한 3 개의 AiSHi 알루미늄 전해 커패시터이며 사양은 400V 22μF입니다.

Changzhou Huawei Electronics의 PWM 칩용 전원 공급 장치 커패시터, 100V 10μF.

변압기의 문자 코드.

변압기 옆에는 프로토콜을위한 도터 보드의 USB-C 포트가 있으며 출력 필터링을 위해 2 개의 솔리드 커패시터가 배치되어 있습니다.

2 개의 출력 필터 솔리드 커패시터, 25V 330μF

USB-C 포트의 클로즈업.

프로토콜 칩과 출력 VBUS 스위치가있는 USB-C 프로토콜 도터 보드를 제거하고 오른쪽 상단 모서리에 전류 감지 저항이 있습니다.

Weltrend WT6636F는 USB-C 인터페이스 컨트롤러로 사용됩니다. USB-IF USB PD3.0 (PPS)에 의해 인증 된 프로토콜 칩 (TID No. 1080018)이며, 65W Lenovo Thinkplus“립스틱”충전기 ( https://www.chargerlab.com/lenovo -thinkplus-pa65-65w-usb-pd-charger-teardown-review-engineering-brilliance / ).

Hunteck HTM040N03은 USB-C 인터페이스 출력 스위치 MOS 튜브로 사용됩니다.

Hunteck HTM040N03의 상세 사양.

출력 간섭을 줄이기 위해 변압기 외에 AY 커패시터.

모든 구성 요소.


IV 결론


Ravpower PD Pioneer 30W GaN 충전기는 큰 형 Ravpower PD Pioneer 61W GaN 충전기 와 많은 유사점을 공유합니다 . RAVPower PD Pioneer 61W GaN 충전기의 분해에서 지적했듯이 Ravpower의 최신 GaN 충전기에서 성숙한 GaN 기술을 볼 수 있습니다. Power Integrations의 GaN 솔루션 덕분에 엔지니어들은 극적인 성능 차이에도 불구하고 기존 10W 충전기와 매우 유사한 30W 충전기를 제작할 수 있습니다.


GaN 충전기의 대중화가 시작되었습니다.


장점 :

강력하고 컴팩트하며 시원합니다.

고품질 구성 요소와 신중한 디자인.

합당한 가격의.


단점 :

PPS를 지원하지 않습니다.



http://www.chargerlab.com/ravpower-pd-pioneer-30w-gan-charger-teardown-review-gan-for-everyone/



Ravpower PD Pioneer 30W GaN Charger Teardown Review: GaN for Everyone – Chargerlab

When Anker first released the world’s first GaN charger, the PowerPort Atom PD 1 30W GaN charger on October 25, 2018, it shocked the industry and the consumer market with its ultra-compact size, ultra-high power density and effieciency. It ignited the GaN

www.chargerlab.com



AUKEY, 다이내믹 감지 라인업에 새로운 GaN 충전기 출시



2019 년 9 월 18 일

올해 Aukey는 새로운 충전기 인 Dynamic Detect 충전기를 출시하여 같은 충전기를 사용하여 휴대 전화를 빠르게 충전 할 수있는 동시에 노트북과 같은 고성능 장치를 충전해야하는 사용자에게 강력하고 적응 가능한 충전 솔루션을 제공합니다. .


기존 USB PD (Power Delivery) 충전기에 비해 Dynamic Detect의 주요 장점은 PD 포트가 단순히 고정 출력을 제공하는 대신 사용중인 포트 수에 따라 출력을 조정할 수 있다는 것입니다. 예를 들어, 두 개의 PD 포트가있는 기존 60W PD 충전기는 단일 장치로 30W 만 출력 할 수 있습니다 (두 포트 사이에 총 전력이 나누어 짐). Dynamic Detect를 사용하면 동일한 충전기가 필요할 때 단일 포트에서 60W를 모두 출력 할 수 있으며 두 포트를 모두 사용하는 경우에만 전력을 분배 할 수 있습니다.


즉, 이러한 충전기는 MacBook Pro와 같은 더 큰 장비를 충전 할 수 있으며 필요한 경우 두 개의 스마트 폰을 동시에 빠르게 충전 할 수 있습니다.이 시리즈에는 현재 5 개의 충전기 (PA-D1 ~ PA-D5)가 있습니다 총 100W 이상의 출력을 가진 매우 강력한 4 포트 모델을 포함하여 추가 변형이 계획되었습니다.


가장 최근에 출시 된 모델 인 63W PA-D5 는 또한 질화 갈륨 (GaN) 기술을 통합하여 강력한 충전기를 위해 매우 가벼운 무게를 제공합니다. 충전기는 Amazon에 표시되어 있지만 현재 사용할 수 없습니다. Anker PowerPort Atom PD 2 60W 듀얼 포트 GaN 충전기 와 매우 유사하지만 , 두 포트를 모두 사용할 때 Anker는 30W + 30W 스플릿이고 Aukey는 45W + 18W 스플릿입니다.


Aukey 63W 듀얼 포트 GaN 충전기 사양 :

모델 : PA-D5

입력 : AC 100-240V, 50 ~ 60Hz

USB-C 출력 1 : (18W 전력 공급) 5V / 3A, 9V / 2A, 12V / 1.5A

USB-C 출력 2 : (60W 전력 공급) 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 3A

최대 전력 출력 : 63W

크기 : 64x67x29mm (2.5 × 2.6 × 1.1in)

무게 : 148g (5.22oz)

출처 : Aukey



AUKEY's New Dynamic Detect Chargers Are Ideal For Both Laptops and Phones

SHENZHEN, China, Sept. 17, 2019 /PRNewswire/ -- This year AUKEY has introduced a brand new series of Dynamic Detect chargers, providing a powerful and...

www.prnewswire.com



http://www.chargerlab.com/aukey-launches-new-gan-charger-to-its-dynamic-detect-lineup/



AUKEY Launches New GaN Charger to its Dynamic Detect Lineup – Chargerlab

This year Aukey has introduced a brand new series of Dynamic Detect chargers, providing a powerful and adaptable charging solution for those who need to charge a high-powered device like a laptop, whilst also having the ability to fast charge their phone u

www.chargerlab.com



추가내용 191014

https://muritzy.tistory.com/2268



분해 보고서 : Baseus 65W 2C1A 멀티 포트 GaN 충전기

분해 보고서 : Baseus 65W 2C1A 멀티 포트 GaN 충전기 2019 년 10 월 12 일 우리는 한 독점 손에 세계 최초의 2C1A의 멀티 포트의 GaN 충전기 - Baseus 65W 2C1A 멀티 포트의 GaN 충전기, 몇 주 전, 한 발표 8월..

muritzy.tistory.com



Baseus 65W 2C1A 멀티 포트 GaN 충전기 실습



세계 최초의 2C1A 멀티 포트 GaN 충전기 인 Baseus 65W 2C1A 멀티 포트 GaN 충전기는   8 월 18 일 중국 선전에서 개최 된 특별 행사에서 공개 되었습니다. 충전기는 접을 수있는 단자와 측면에 LED 표시등이 있습니다 . 9 월 초부터 중국 본토에서 판매 될 예정이다.



우리의 독점적 인 실습 비디오 :


65W 2C1A 충전기는  Navitas의 GaNFast 솔루션을 기반으로  하며 초소형 폼 팩터 내에서 높은 와트를 가능하게합니다. 또한 멀티 포트 충전기에서 GaNFast의 첫 데뷔를합니다 (  RAVPower 45W Ultrathin  및  AUKEY 27W PA-Y19  는 GaNFast 기반 단일 포트 충전기입니다). GaN 또는 Gallium Nitride는 기존 실리콘보다 높은 효율, 높은 열전도도, 높은 온도 저항 및 기타 장점을 제공하는 새로운 유형의 반도체 재료입니다. 충전과 관련하여 GaN은 크기를 크게 줄이고 충전기의 효율을 높일 수 있습니다.


사양:

입력 : AC 100-240V ~, 50 ~ 60Hz, 1.5A

USB-C1 출력 : 3.3V-11V / 3A, 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 3.25A 최대

USB-C2 출력 : 3.3V-11V / 2.7A, 5V / 3A, 9V / 3A, 12V / 2.5A, 15V / 2A, 20V / 1.5A 최대

USB-A 출력 : 4.5V / 5A, 5V / 4.5A, 9V / 3A, 12V / 2.5A, 20V / 1.5A

USB-C1 + USB-C2 출력 : 45W + 18W (63W)

USB-C1 + USB-A 출력 : 45W + 18W (63W)

USB-C2 + USB-A 출력 : 5V / 3A

USB-C1 + USB-C2 + USB-A 출력 : 45W + 15W (60W)



http://www.chargerlab.com/baseus-65w-2c1a-multiport-gan-charger-hands-on/



Baseus 65W 2C1A Multiport GaN Charger Hands-On – Chargerlab

Our exclusive hands-on of the world’s first 2C1A multiport GaN charger – the Baseus 65W 2C1A multiport GaN charger, which was unveiled at a special event in Shenzhen, China, on August 18. The charger has foldable prongs and an LED indicator on the side. It

www.chargerlab.com



+ Recent posts
