EddyLab 신규 USB-C PD (F) to DC플러그 & 케이블 타입 + EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기 (2SET) 묶음 할인 공구판매 200806



안녕하십니까 ?  EddyLab입니다.





노트북 충전용 USB-C 플러그와 케이블 타입

충전종류를 열심히 모으고 있습니다. ^^



그동안 제가 USB-C 충전기와 노트북 충전관련 게시글을

여러번 올려 드리면서 전체적인 제품 종류 설명을 드린 바 있습니다.



하기 총 3가지 제품군을 가지고 있고, 총 제품 종류는 80여개가 넘습니다. ^^

(동일 중복 커넥터 종류 포함)

(1) USB-C PD (F) to DC플러그 타입
(일반 USB-C PD케이블 사용가능)

DC플러그 타입은 (ㄱ자) 형태로 꺾여 있어서 실 사용에 매우 좋습니다.





(2) USB-C PD (F) to DC케이블 타입
(일반 USB-C PD케이블 사용가능)

DC케이블 타입은  정식 노트북 전원어댑터처럼  케이블 꺾임에 여유가 있어서 장점이 있습니다.



(3) LVSUN USB-C PD (F) to DC커넥터
(전용USB-C케이블사용)

==> 금번 공구에서는 제외하였습니다.



==================



공구내용



1) EddyLab 65W GaN 충전기 (기본 USB2.0 2M 100W USB-C to C케이블 (블랙) 1EA 포함) 1SET +

2) EddyLab 65W GaN 충전기 (Emark USB3.1 Gen2 2M 100W USB-C 케이블 (블랙) 1EA 포함) 1SET +

3) USB-C PD(F) to DC플러그 또는 DC케이블 중 택일1개 무료제공 (일부종류제외)



기존 번들 USB2.0 USB-C 케이블 대신,

Emark USB3.1Gen2 2M 케이블로 교체 제공해 드리고,



필요하신 USB-C PD(F) to DC플러그 또는 DC케이블 타입 1개 선택 하시면 됩니다



공구가격은

32,500원 X 2SET = 65,000원 (택배비별도)



65W GaN PD 충전기 2EA로,

USB-C PD 2포트(총130W)를 이용하여



여러가지 기기에 자유롭게 연결 사용 하실 수 있도록

지원하려고 공구를 준비 하였습니다.



EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기 제품 상세 페이지 링크 ==> https://smartstore.naver.com/eddylab7/products/4883069133

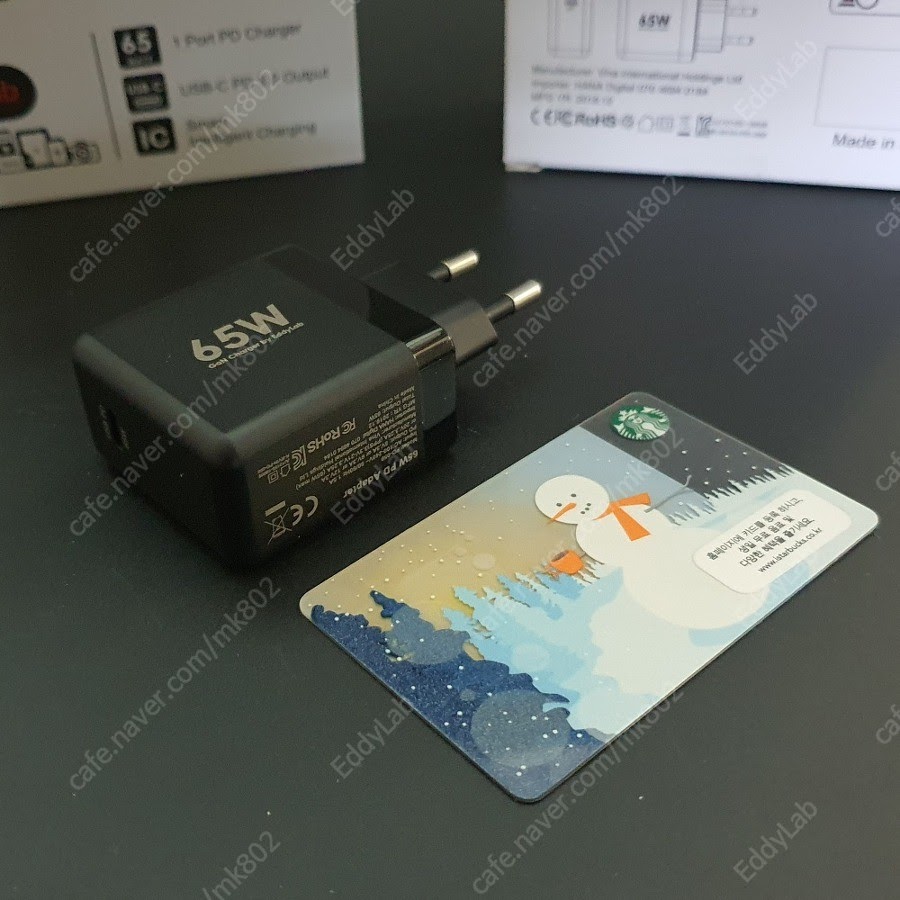

** 120W 2C 1A 충전기1개와 65W GaN 2개사이즈를 직접 비교해도

충전기 사이즈는 거의 비슷합니다 ^^






하기 USB-C PD(F) to DC플러그 나 DC케이블 타입  목록에서

1개 종류를 선택 하시기 바랍니다.

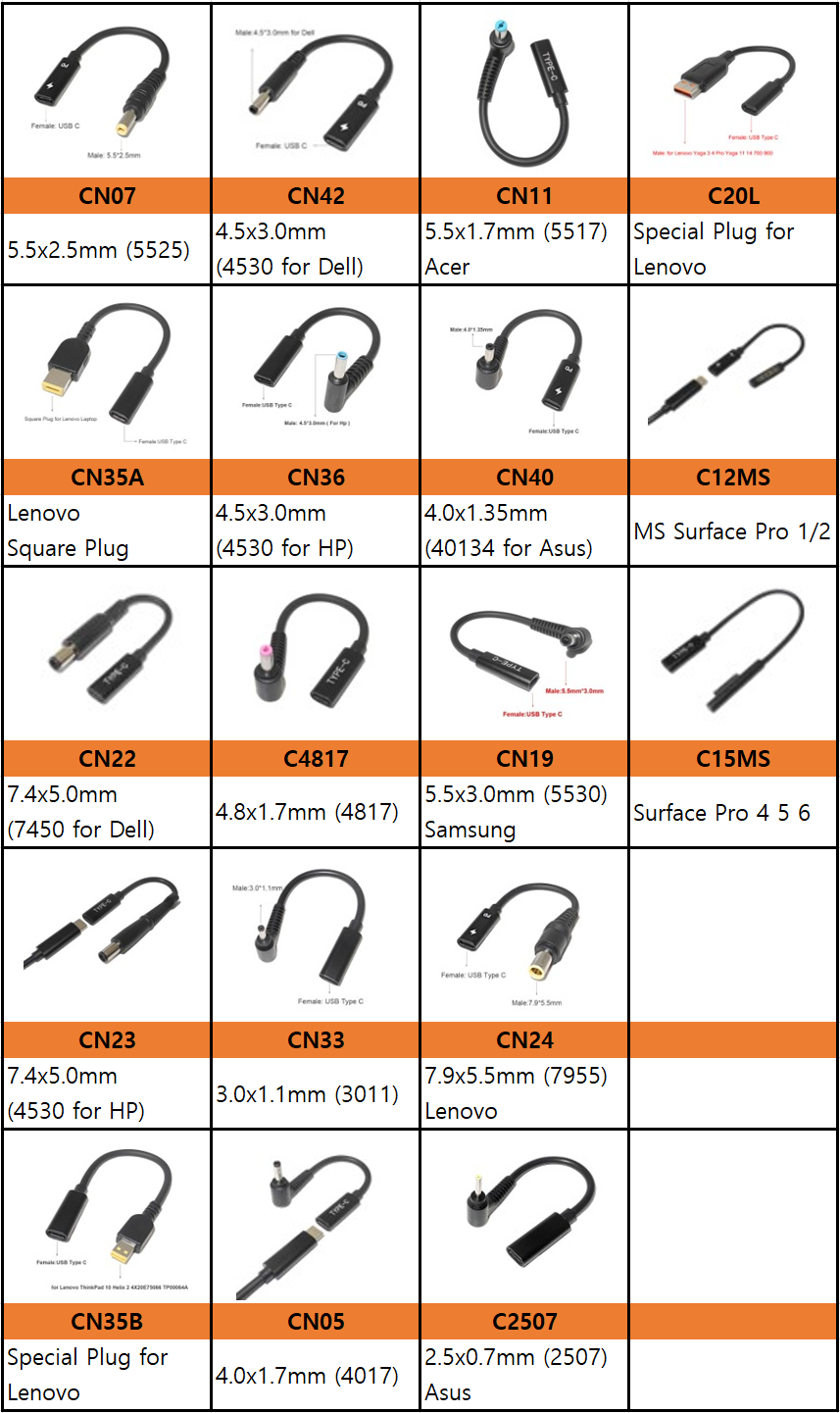

(1) USB-C PD (F) to DC플러그 타입 목록
(일반 USB-C PD케이블 사용가능)

(1) USB-C PD (F) to DC플러그 타입



(2) USB-C PD (F) to DC케이블 타입 목록
(일반 USB-C PD케이블 사용가능)

C16,C17,C18은 무상제공 제품에서 제외합니다.





노트북 파워어댑터 호환성 USB-C to DC플러그 찾는 방법





1. 사용하고 계시는 노트북 파워어댑터 뒷면을 확인 해 주시기 바랍니다.



제가 사용하는 Dell 노트북 어댑터 입니다.



하기 어댑터에 65W-AC ADAPTER라고 적혀 있네요..

이는 65W전원이 필요하게 되므로,

반드시 65W이상의 USB-PD 어댑터를 준비 해 주시기 바랍니다.



저는 87W와 110W Type-C PD지원하는 제품을 사용하고 있으므로,

사용에 문제가 없습니다.





Dell 노트북 어댑터에 Output 정보를 보면,

19.5V / 3.34A 라고 적혀 있네요...



DC플러그 목록에서, Dell 종류를 찾아 보겠습니다.



DC플러그 목록에 Dell 기종이 명시되어져 있습니다.

C3

CN22

7.4x5.0mm

(7450 for Dell)

19.5V

Dell: 19.5V/3.34A,19.5V/4.62A



2. LG 2018년 그램 노트북입니다.



Output : 19V 2.53A 어댑터를 사용하고 있습니다.

19V * 2.53A = 48.07W 제품입니다.



그러므로 반드시 50W이상의 USB PD 충전기를 사용하셔야 합니다.



DC플러그 목록에는 LG제품에 대한 정보가 없습니다. ^^;;



어댑터 품명인 HU10182-17147을 인터넷에서 검색해 봅니다.



검색결과 어댑터 판매 회사에 HU10182-17147정보를 보면,

외경 3.0 * 내경 1.0mm 를 확인 할 수 있습니다.



DC플러그 목록에 외경, 내경 Size정보를 기초로 찾을 수 있습니다.

C9

CN33

3.0x1.1mm (3011)

19V

Acer/Samsung/Asus:

19V/2.1A,19V/2.37A

(주) 3.0x1.1mm 와 3.0x1.0mm가 약간 차이가 있습니다만,

직접연결 test를 해 보면, 문제가 없었습니다.




3. MSI 브랜드 노트북제품으로

파워어댑터 제품명이 MS-1756이네요



2) 구글에서 "MSI ms-1756 어댑터"를 검색해 보면,

http://bitly.kr/Vx358YOOfl



MSI ms-1756 어댑터 관련 정보를 보실 수 있습니다.



3) 관련 정보 검색 중에 하기 링크 내용이 있네요

MSI MS-1756 호환 노트북 충전기 아답터 19V 6.32A - 옥션

http://itempage3.auction.co.kr/DetailView.aspx?itemno=B614441568



호환성 어댑터 정보에

5.5mm * 2.5mm DC플러그 정보가 있습니다.



잭(TiP) 규격(Size)

외경 : 5,5mm

내경 : 2.5mm



5.5mm * 2.5mm / 19V 6.32A 정보를 기초로

DC플러그 목록에 외경, 내경 Size정보를 기초로 찾을 수 있습니다.

C1

CN07

5.5x2.5mm (5525)

19V

Asus/Toshiba/Lenovo/Fujitsu:

19V/3.42A,19V/4.74A,20V/3.25A,20V/4.5A



FAQ)

Q1) 저는 acer 1 A114-31 모델을 쓰는데 위에 모델표에서 N11 모델이 사이즈는 맞는데, 전류(A)와 와트(W)가 조금 틀리네요 . 제 노트북은 19v 2.37a 이고 N11 은 19v 3.16a 라서 15w 차이가 나는데 그냥 써도 괜찮을까요?



(A1) 노트북 부하 자체에 따라 입력 전류량(A)가 달라지기 때문에 사용에 문제가 없습니다.



Q2) 65W노트북에 40W충전기 또는 보조배터리를 연결하여 사용한다면, 문제가 있을까요 ?  아니면 충전이 느린 것 뿐인가요 ?



A2) 네 ^^  일반적으로 노트북 충전은 노트북 내장 배터리에 충전이 되게 됩니다. 그러므로, 노트북은 부팅이 되어져서 사용은 가능합니다만, 내장배터리의 배터리 잔량이 계속 떨어지게 됩니다.  결국 Full 충전에 되지 않게 됩니다. ^^;;



(주1) 일반 휴대폰 USB-PD 충전기(18~25W)로는 노트북급 충전지원 할 수 없습니다.

반드시 충전기는 65W이상의 USB PD 충전기를 사용해야만 합니다.



Dell 노트북의경우, 노트북 부팅시 전원공급상태정보를 확인하고, 입력전원(W)가 틀린 경우, 경고메시지가 나타나는 경우가 있습니다.

이는 입력 전류량(A)가 부족한 경우 나타나게 됩니다.

이 경우, PD충전기으로부터 입력전원이 부족하거나, PD케이블이 정상적으로 전원공급이 되지 않는 경우가 있으므로, 참조 해 주시기 바랍니다.



(주2) 외장USB-C PD 배터리를 이용하실 경우,

외장USB-C PD배터리는 반드시 20V 지원용인지를 확인하시기 바랍니다.

12V 지원용으로는 노트북급 충전지원을 할 수 없습니다.



Q3) 60W이상 USB-PD충전기를 사용하여,노트북에 연결하였습니다만,

내장배터리에 충전이 안되고, 노트북 전원이 켜지지가 않네요.



A3) USB-C PD Cable은 65W 이상 지원이 가능한 Cable을 사용하셔야만 합니다.

USB-C PD Cable의 특성으로 정상적인 충전이 되지 않을 수도 있습니다.

(EddyLab에서 제공해 드리는 번들케이블을 사용하시면 문제 없습니다.)




많은 관심 부탁드리겠습니다.









DC플러그 & 케이블타입 종류를 선택하시는데

여러가지 힘드실 수 있을 것 같습니다 ^^



하기 내용을 참조 해 주시기 바랍니다.

==============================

[노트북용] LVSUN USB-C PD트리거 케이블 + DC플러그 구입과정



1. 사용하시고자 하시는 노트북의 브랜명과

노트북 품명을 확인 해 주시기 바랍니다.



2. 현재 사용하시는 노트북의 어댑터에

전원관련 사양이 있습니다.

예) 19V 4.8A



3. 노트북 품명 또는 노트북 어댑터 품번기준으로

구글 검색을 하면,

호환성 파워어댑터 판매 링크를 찾아서,

DC플러그 사양을 확인하시기 바랍니다.



DC플러그 내경 / 외경



4. DC플러그 종류 list에서

https://cafe.naver.com/mk802/32702



사용하시고자 하시는

노트북용 DC플러그 품번을 찾으시기 바랍니다.



예) N22 7.4*5.0*12.5mm 19.5V DELL: 19.5V/3.34A, 19.5V/4.62A etc.

===============================











https://smartstore.naver.com/eddylab7/products/4531433609



EddyLab 마그네틱 고속충전케이블 USB C타입 아이폰8핀 5핀 행사 : EDDYLAB

[EDDYLAB] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





안녕하십니까 ?  EddyLab입니다.



약 1년동안 우여곡절 많은 시행착오를 거쳐서,
EddyLab 마그네틱 케이블 제품을
출시하게 되었습니다.















신규 기술내용을 적용한

새로운 제품들은 우리 주변이 많이 있습니다.



단순히 새로운 기술을 적용했다고 해서

반드시 좋은 제품이라고 말하기는 어렵습니다.

제품의 완성도를 높여서 안정화된 제품을 만든다는 것은,

새로운 기술 적용 만큼, 더 많은 고민을 하고,
많은 시간을 투여해서 개선 및 Test
검증한 제품입니다.


아직 EddyLab 마그네틱 케이블이 완전체라고 말 하기는 어렵겠습니다만,
완성도 높은 제품 중의 1개라고 이야기 드릴 수 있을 것 같습니다. ^^





[참조] 4세대 마그네틱 자석 고속충전 케이블(5) - 마그네틱 케이블 개발 및 양산 관련 에필로그

https://cafe.naver.com/mk802/30293

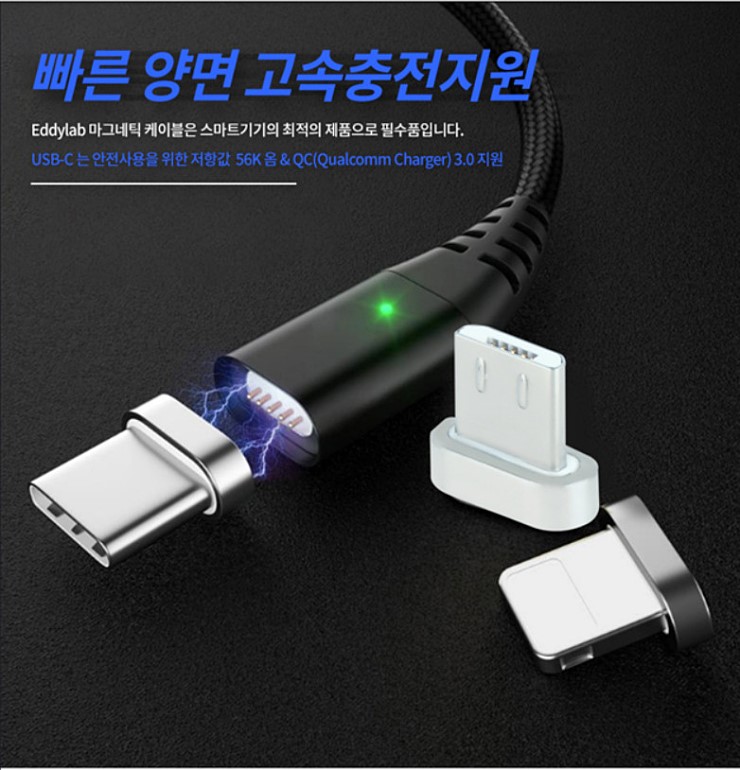

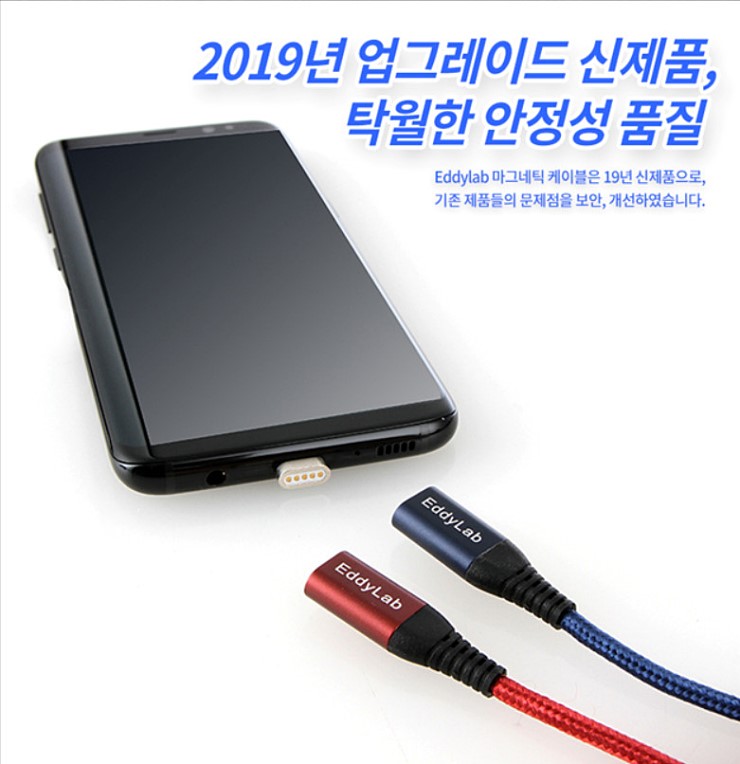

EddyLab 마그네틱 케이블 장점



1. 마그네틱 접합력을 최상으로 만들었습니다.

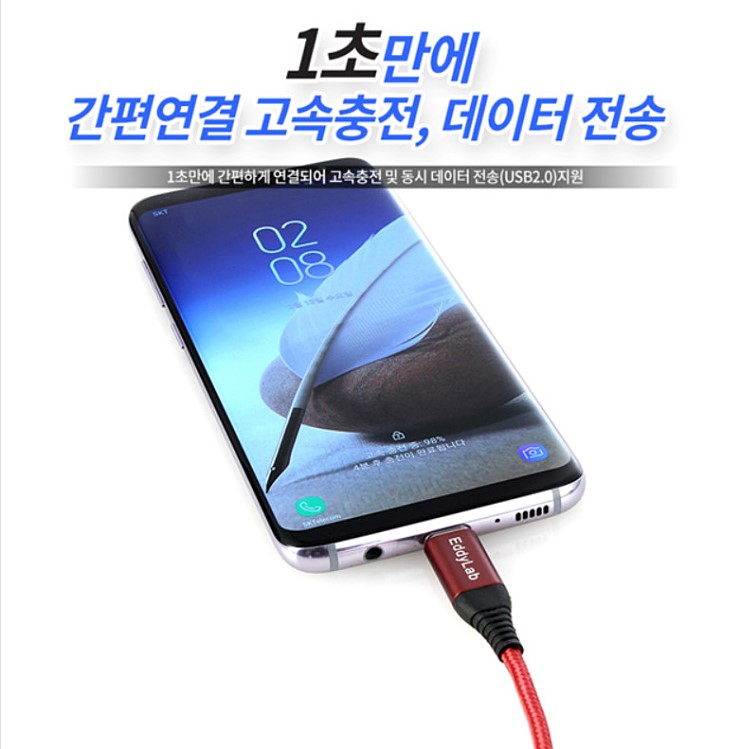

2. 양쪽면 고속충전과 Data통신(USB 2.0) 동시지원 (USB-C)


3. 마그네틱 커넥터(어댑터) 두께를 강화하였습니다.


4. LED 휘도를 적절하게 조정하여 눈부심현상을 낮췄습니다.

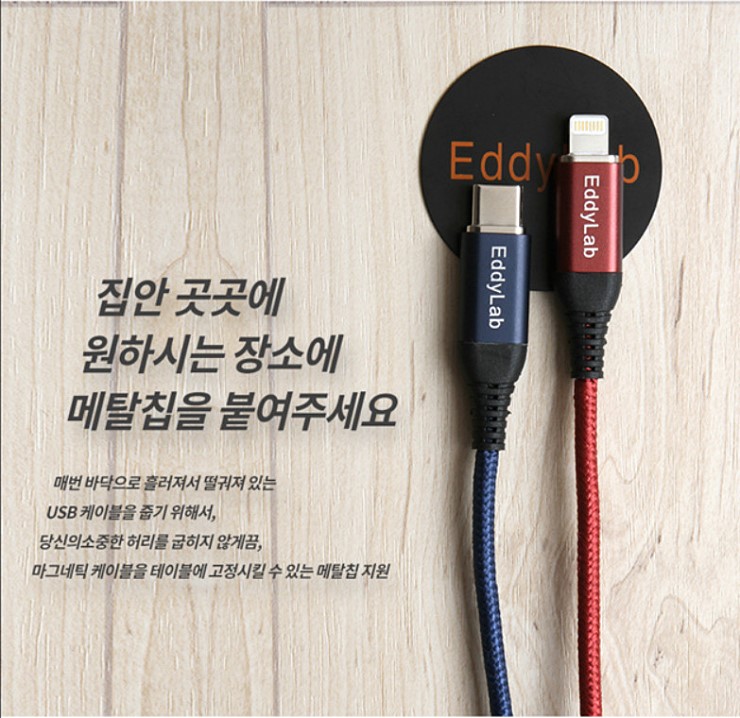

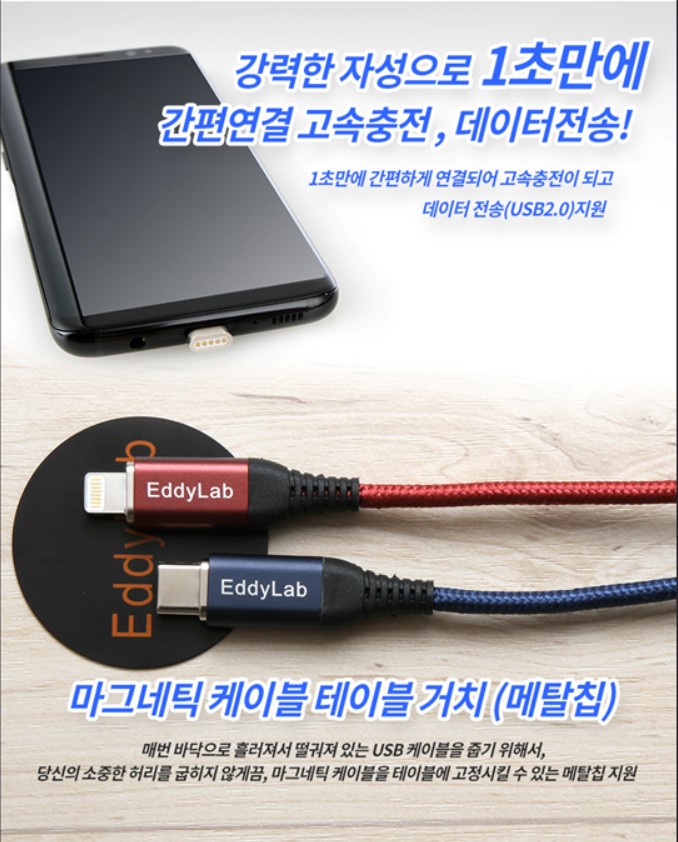

5. 메탈칩을 이용하여 케이블 관리 편리



6. 보조배터리 충전을 위한 50cm 연성 케이블 제품 추가











EddyLab 마그네틱 케이블 정식판매 이전에,
많은 유저분들이 마그네틱 케이블 사용 경험을 해 보실 수 있도록 하기위해서

1+1 공구 이벤트를 마련하였습니다.  ^^







EddyLab 마그네틱 케이블을 많이 판매하기 위해서 공구를 진행하기 보다는,

처음 마그네틱 케이블을 사용해 보시고,
기존의 유선 충전 케이블 사용의 불편함에 비해서

마그네틱 케이블 사용의 편리한 경험을 해 보실 수 있도록 하기 위함입니다.


특히, 바닥에 떨어져 있는 유선 충전 케이블을
허리 굽혀가면서 매번 주워서 충전하시는
불편함에서 꼭 벗어나시기 바랍니다. ㅎㅎㅎ






제품에 관심이 있으신 분들께서는 스토어팜에 방문해 주시고,

왼쪽 상단에 있는

"찜스토어" 와 "톡톡친구" 를 한번씩 눌러 주시기 바랍니다. ^^

여려분의 관심으로 도움을 받을 수 있습니다.





















EddyLab 마그네틱 케이블 공구 관련 내용입니다.



EddyLab 마그네틱 케이블 1+1 : 1SET기본 패키지 사양



기존 제품 가격 : 7,500원 (1SET) / 배송비 2,500원
==> 공구 이벤트 가격 (1+1 2SET) : 7,500원
/ 배송비 2,500원



============================================

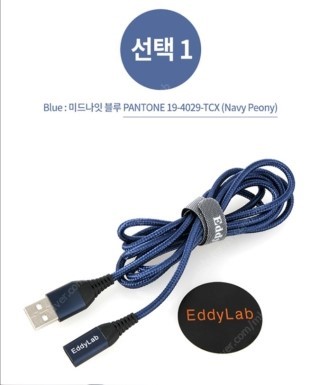

(1) 1.5M 마그네틱 케이블 2개
색상 : 파란색 1개, 빨간색 1개

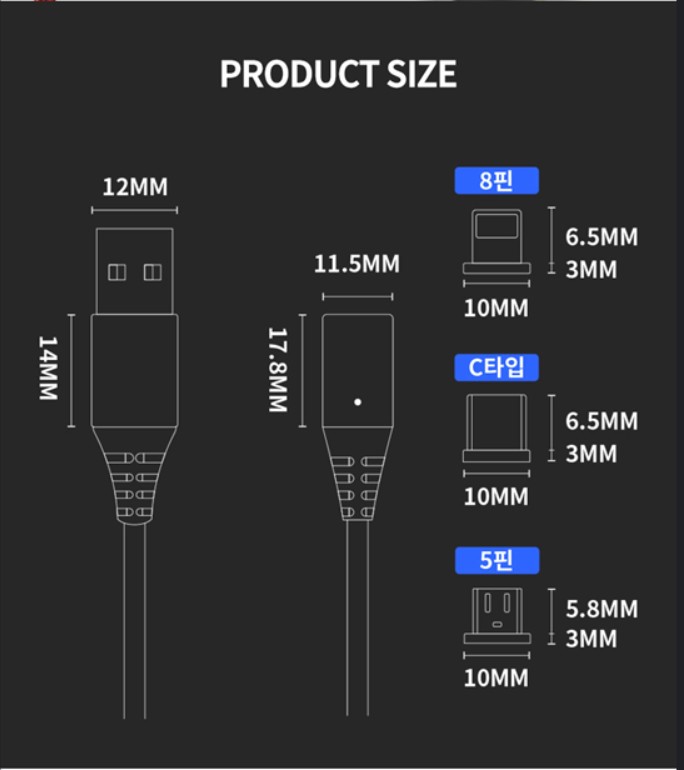

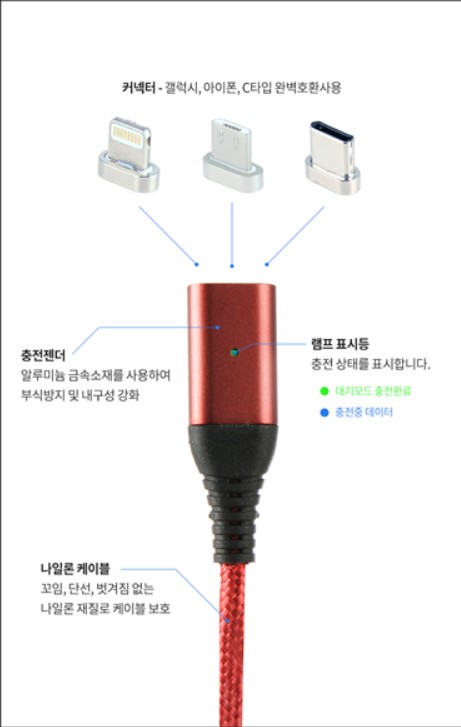

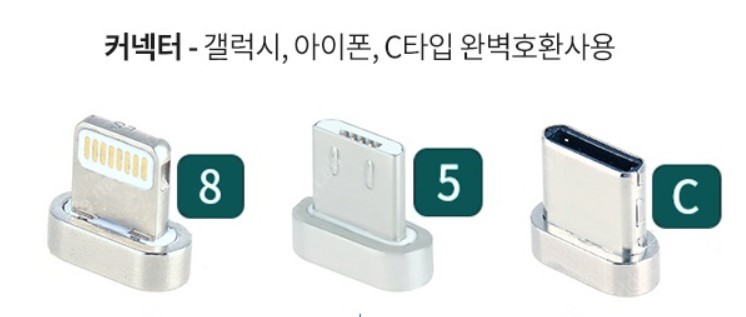

(2) 3종 커넥터(어댑터) 3개

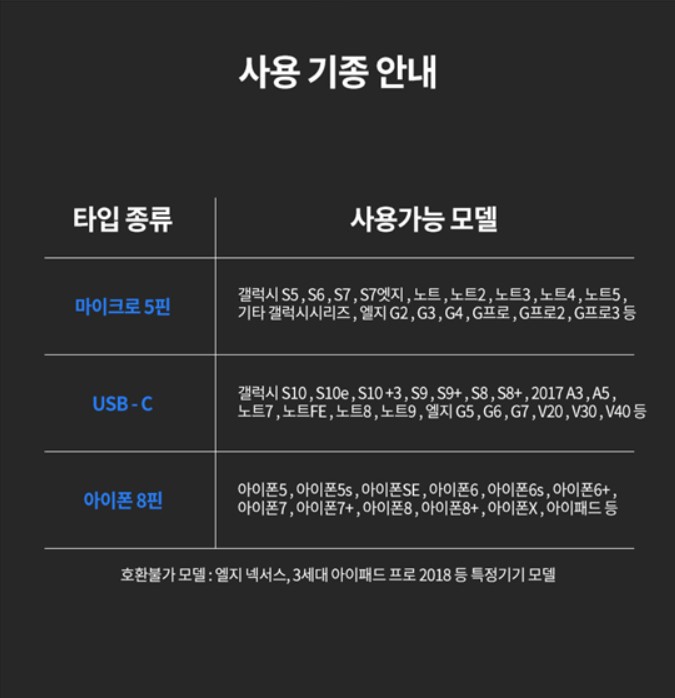

기종 : 마이크로 5핀 1개, USB-C 1개, 아이폰 8핀 1개




(3) 매탈칩 2개



============================================


1. 본 공구는 많은 분들께서 제품 사용에 참여를 해 주시기를 희망하기 때문에,

1계정으로 2SET 까지만 구입이 가능합니다.

2. 공구기간은 6월16일까지로 진행하도록 하겠습니다.

3. 개별로 추가 마그네틱 케이블, 커넥터(어댑터)

그리고, 20cm 연성 마그네틱 케이블 구입은

준비 중에 있습니다.

이후에 하기에 구입 가능한 링크를 남겨 놓도록 하겠습니다.



추가 마그네틱 케이블, 커넥터(어댑터), 20cm 연성 마그네틱 케이블 구입링크 :
*****************************



주문방법)

1. 네이버 스토어팜에 방문해 주시고,




2. 옵션선택에서 (1.5M케이블 블루+레드+커넥터3종)을 선택해 주시기 바랍니다.





3. 기본주문 수량은 1SET이고, 추가 2개까지 주문 가능합니다.





4. 첫 배송은 6월3일(월)에 일괄 배송을 진행하고,

이후 주문은 매일 발송을 진행하도록 하겠습니다.





5. 초기 구입하신 제품에 문제가 있으면,
영업일수 7일이내 무상교환이 가능합니다.
(사전에 제품 사용 주의 사항을 참조 해 주시기 바랍니다)



사용중 제품에 문제가 발생시,
3개월내에 1회 교환 (배송비는 고객부담) 지원이 가능합니다.





사용중 주의사항)



제품관련 상세 내용을 꼭 참조 해 주시기 바랍니다.


오랜시간동안 노력하여 준비를 하였습니다.

아직 부족한 점이 많이 있겠습니다만,
많은 격려와 관심 부탁드리겠습니다. ^^


감사합니다.











[EddyLab] 4세대 마그네틱 자석 고속충전 케이블

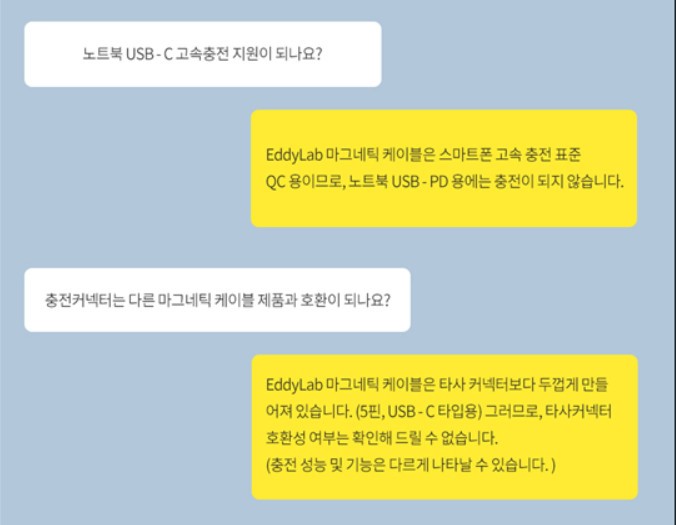

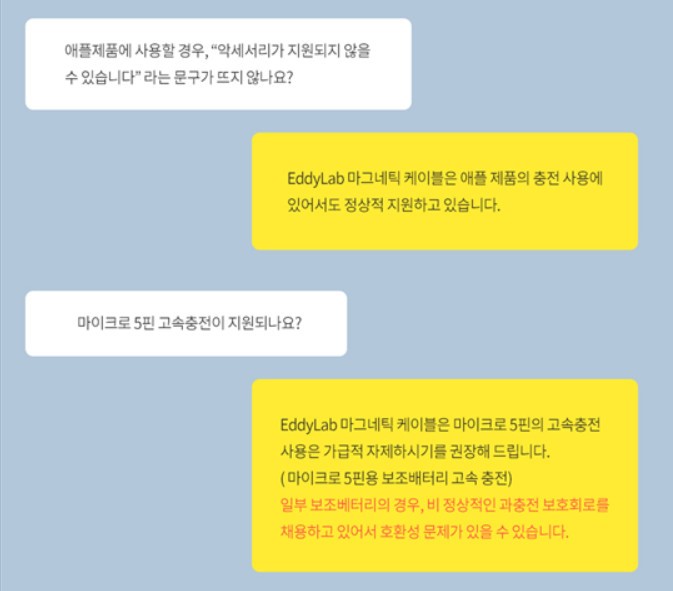

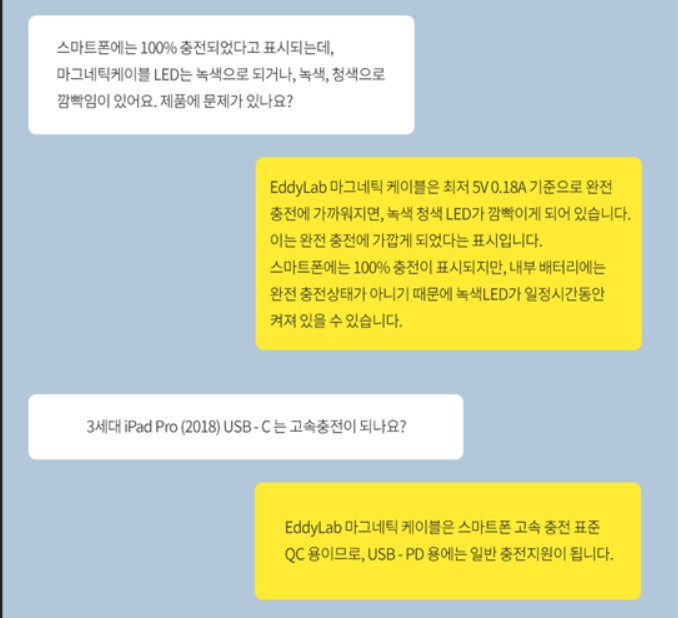

FAQ













사용자께서 주의사항에서 중요한 내용은

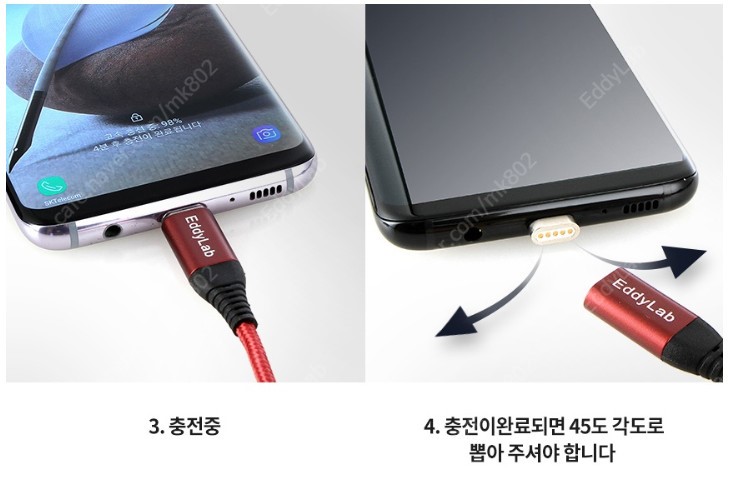

1. 마그네틱 강도를 강화 시키면서, 마그네틱 케이블 탈착 방식에 주의가 필요로 됩니다.

케이블 상하로 마그네틱 케이블을 탈착하시면 안됩니다.
그러므로 반드시 케이블은 오른쪽, 왼쪽으로 45도로 꺾어서 탈착을 반드시 해 주셔야만 합니다.

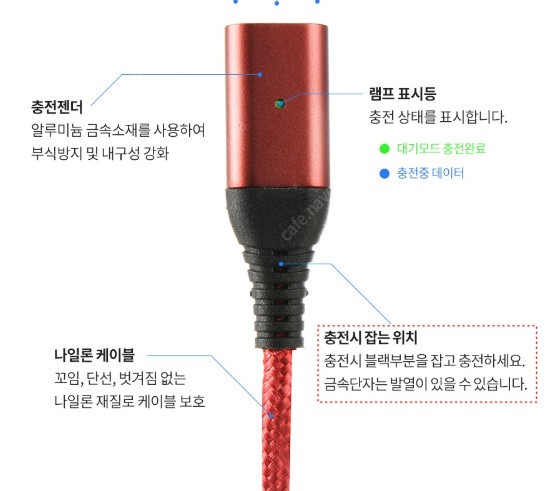

2. 마그네틱 케이블 탈 부착시
금속케이스를 잡고 부착하시지 말고,
검은색 고무부위 (SR)을 잡아서 탈 부착을 해 주시기 바랍니다.





금속케이스은 방열기능을 하기 때문에, 내부 온도가 금속케이스에 전달 될 수 있습니다.
그러므로, 검은색 고무부위 (SR)를 잡아서 사용하시기 바랍니다.



3. 마이크로 5핀 보조배터리의 충전은 사용하지 말아 주시기 바랍니다.

일반 보조배터리에서 마그네틱 케이블로 휴대용 기기 충전은 문제가 없습니다만,
마이크로 5핀용 보조 배터리에 마그네틱 케이블을 이용한

충전은 삼가해 주시기 바랍니다.

일반 휴대용 스마트폰의 경우, 스마트폰 내부 전원 콘트롤러가

유입되는 전원을 강제로 콘트롤 하고 있기 때문에 안정적으로 사용하실 수 있습니다.



마이크로 5핀으로 보조배터리 고속충전 지원을 할 수 있습니다만,
보조배터리의 충전 보호 기능이 완벽하다고 볼 수가 없습니다.

저렴한 보조배터리의 경우, 충전 보호기능을 장담할 수 없기 때문에
사용을 삼가해 주시기 바랍니다.




몇가지 사용자 주의사항만 익숙해 지시면
마그네틱 케이블 사용에 있어서,
편리한 유저 사용 경험을 하실 수 있을 것 입니다.




https://cafe.naver.com/mk802/31807



[EddyLab] 마그네틱 자석 고속...

공지사항 190531) 마그네틱 단품 커넥터(어댑터) 추가 구입 요청이 있으시셔, 마이크...

cafe.naver.com









안녕하십니까 ? EddyLab입니다.

2019년 봄을 맞이하여,

미니PC포럼의 분위기를 좀 더 UP 하고자,

다양한 공구 이벤트를 계속 만들어 보고자 하고 있습니다. ^^



최신 스마트폰 및 악세서리등이 USB-C 타입 커넥터가 채용하면서,
 USB-C 케이블의 사용이 늘어가고 있습니다만,

제품 사용 목적에 따라서,

다양한 USB-C 케이블 길이가 필요로 되는 반면에,

번들케이블은 약 1M 길이의 한종류만이 제공되고 있습니다. ^^;;

사용자는 다양한 길이의 케이블을 사용하고 싶어도

실상 구입하시기가 어려움이 있습니다.


이러한 사용자 Need를 반영하여,

 "1만원의 행복" 이라는 타이틀로

다양한 USB-C 타입의 여러 종류의 케이블 길이 4종류를

모아서 저렴하게 구입하실 수 있는 기회를 만들어 보았습니다. ^^









공구가격 : USB- C 4종 케이블 + 배송비 = 10,000원

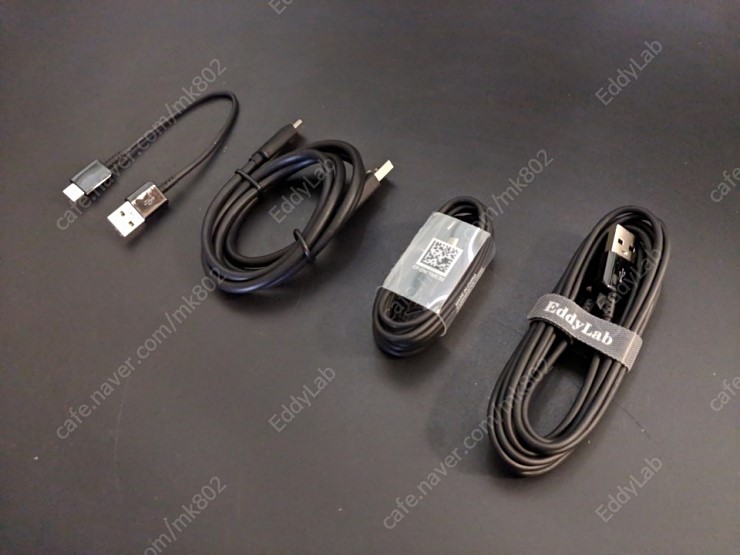

공구 4종 케이블은
모두 스마트폰 고속충전(QC 3.0) 지원 케이블 입니다.

노트북이나, 3세대 아이패드 USB-C의
USB-PD 충전은 지원하지 않습니다. ^^;;
(공구제품 구입시, 추가상품에서 USB-PD 지원 "엘지 C to C 케이블" (1M)
추가 선택하셔서 구입가능하도록 설정해 놓았습니다. ^^)





1. [20cm] USB-C 케이블
용도는 주로 보조배터리에서 스마트폰을 충전하기 위한 숏 케이블입니다.
짧은 길이의 케이블이기 때문에, 케이블 엉킴 없이 사용 하실 수 있습니다. ^^

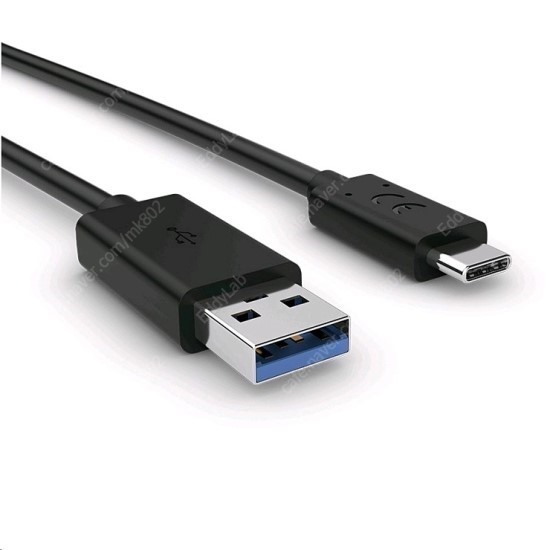

2. [1M] SONY USB-C 케이블
일전에 "괴물 케이블"로 소개를 드린 바 있는 케이블입니다. ^^





60W PD충전이 가능한 LG USB-C to C 케이블 보다 굵기가 두껍습니다. ^^
(화이트 케이블 :
LG USB-C to C 직경 37mm
블랙 케이블 : SONY USB-C to A
직경 45mm)

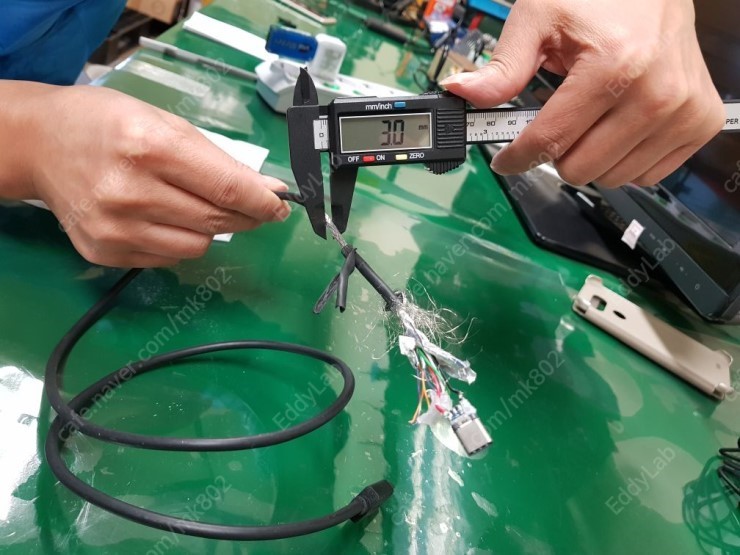

SONY USB-C to A 내부 케이블 두께 : 30mm
알루미늄쉴드 케이블선 : 70가닥 (일반 순정 케이블 50가닥)







원래 이 케이블은 USB 3.1 Gen2 Cable Spec입니다만,
실제 제가 받은 제품의 Data전송 test해 보니,
USB 2.0 까지만 나오는 것을 확인하고,

정식 제품판매를 접은 제품입니다. ^^;;

그러나, 일반 고속 충전사용에 있어서
안심하고 쓰실 수 있는 케이블이므로,

안심하고 사용하실 수 있습니다. ^^



3. [1.5M] USB-C 케이블
이 케이블은 주로 차량에서 많이 사용되는 케이블 길이 입니다.
삼성 번들케이블로 차량시거잭과 함께 제공되는 케이블입니다.


4. [2.5M] USB-C 케이블

싱글족 분들이 많이 찾으시는 케이블입니다. ^^
주로 침대에서 딩굴 딩굴하면서, 영화나 게임을 할때,

충전케이블이 짧으면 어쩔 수 없이 충전기쪽에 가깝게 누워서 사용하셔야 합니다만,
아주 긴 케이블을 사용하시면, 이러한 불편을 피하실 수 있습니다. ^^

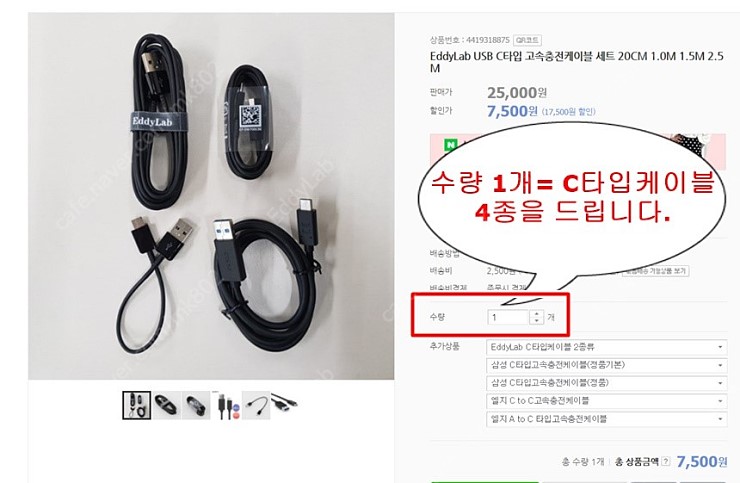

5. 공구 구입방법 소개



공구 링크로 들어가시면, EddyLab 네이버 스토어에 준비한 공구 사이트에 들어가게 됩니다.

기본적으로 4종을 1SET로 묶음 판매로 설정되어 입니다.

판매가격은 7, 500원 (배송비 2,500원) = 10,000원입니다.



추가상품에는 4종 묶음 패키지 케이블 이외에

추가구입하시고자 하시는 제품을 추가해서 구입가능하시도록 해 놓았습니다. ^^








(
추가상품에서 USB-PD 지원 "엘지 C to C 케이블" (1M)을 선택 구입 가능합니다.)







제품 사용중 문제가 되는 케이블은 1:1 무상 교환을 해 드리고 있습니다.

(제품 구입 후, 45일 이내)





공동구매 링크 :

https://cafe.naver.com/mk802/31104



"1만원의 행복" USB-C타입 고속...

안녕하십니까 ? EddyLab입니다. 2019년 봄을 맞이하여, 미니PC포럼의 분위기를 ...

cafe.naver.com





많은 관심 부탁드리겠습니다. ^^



감사합니다.
