출처 : http://naver.me/xC6NE82m



USB-IF 5월 확장 규격 제정...맥북프로 16형 어댑터에 첫 적용



USB 관련 업계 표준화 단체인 USB-IF(시행자 포럼)가 지난 5월 USB-C 단자를 통해 기존 최대 100W에서 240W까지 공급할 수 있는 새로운 규격을 선보인 데 이어 불과 반 년 만에 이를 실제로 구현한 제품이 등장했다.

애플이 지난 18일(미국 현지시간) 공개한 맥북프로 16형 신형에는 최대 140W를 공급할 수 있는 USB-C 전원 어댑터가 제공된다. 이 어댑터는 48V, 5A(140W)로 맥북프로나 USB-PD 호환 기기를 충전 가능하며 GaN(질화갈륨)으로 전력 효율을 높였다.



개정된 USB-PD 규격을 통해 최대 240W를 충전 가능한 제품이 이르면 올 연말부터 출시될 전망이다. (사진=씨넷)
■ 게임용 노트북등 고성능 제품 충전 불가능

현재 USB-C 단자와 케이블, USB-PD 규격 충전기로는 적게는 15W, 많게는 70W까지 전원 공급이 가능하다. 이 정도 출력으로는 스마트폰(24W 내외), 13인치 노트북(35W), 15인치 노트북(65W) 등을 충분히 충전할 수 있다.

그러나 고성능 하드웨어와 대형 화면을 탑재한 모바일 워크스테이션, 혹은 게임용 노트북 등에 안정적으로 전원을 공급하는 데는 역부족이다. 이들 제품은 아직도 USB-C 어댑터 대신 자체 규격 충전기를 쓰고 있다.

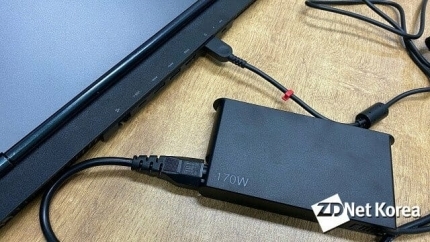

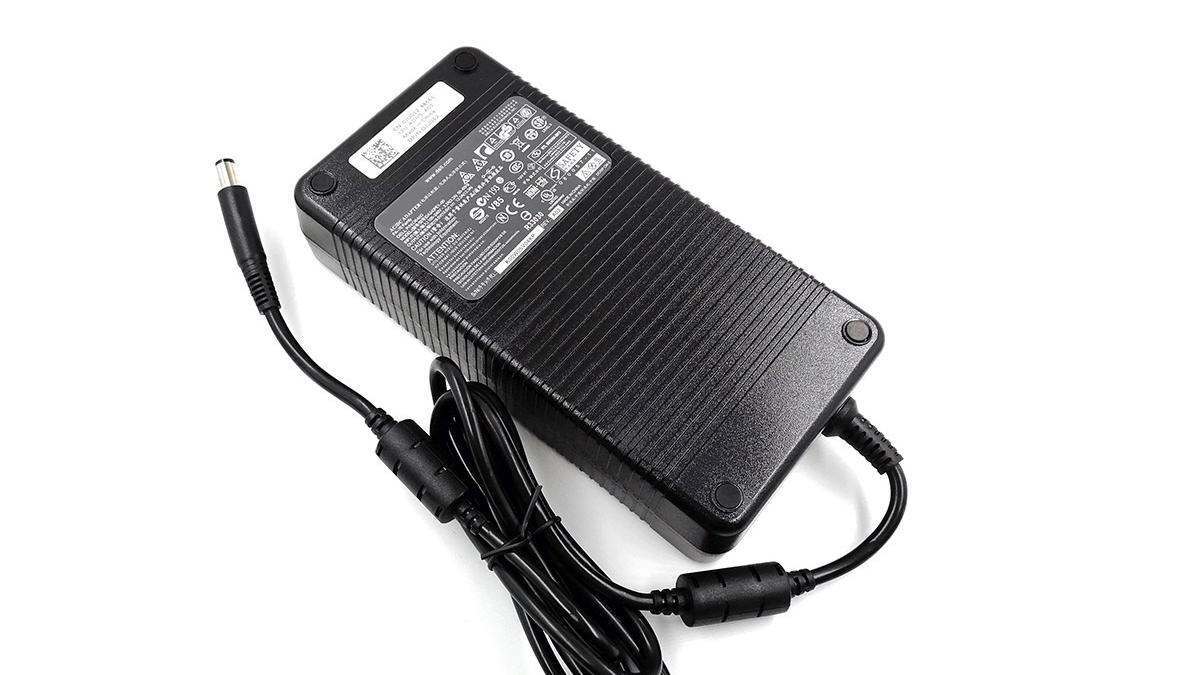

USB-C 어댑터로는 지금까지 100W를 넘는 고출력 전원 공급이 불가능했다. (사진=지디넷코리아)
USB-C 충전이 가능한 제품도 일부 있지만 전원이 켜진 상태에서는 충전이 제대로 진행되지 않는다. 또 전원이 완전히 꺼진 상태에서도 기본 어댑터 대비 느린 속도로 충전되는 단점이 있다.

 USB-PD 규격 3.1로 개정...최대 240W 공급 가능

업계 표준화 단체인 USB-IF는 이런 문제를 해결하기 위해 지난 5월 말 USB-C 관련 규격을 2.1로, USB-PD 규격을 3.1로 개정했다. 이를 통해 USB-C 단자를 통해 공급 가능한 전력량을 기존 100W에서 240W로 높였다.

개정된 규격에서는 기존에 지원하던 5/9/15/20V 전압 이외에 28V, 36V, 48V로 전원을 공급할 수 있게 됐다. 전류량을 5A(암페어)로 올린다면 이론상 최대 240W 전력 공급이 가능하다.당시 USB-IF는 "개정된 규격을 적용한 노트북과 USB-PD 충전기, 고용량 전력 공급을 감당할 수 있는 USB-C 케이블이 이르면 올 하반기부터 출시될 예정"이라고 전망했다.

■ 첫 적용 제품은 애플 맥북프로 16형용 어댑터

관련 업계는 해당 제품이 일러도 내년 초에나 등장할 것으로 예상했다. 그러나 예상을 깨고 반년도 채 지나지 않은 지난 19일 이를 적용한 제품이 등장했다. 바로 애플이 공개한 M1 프로·맥스 탑재 맥북프로 16형이다.

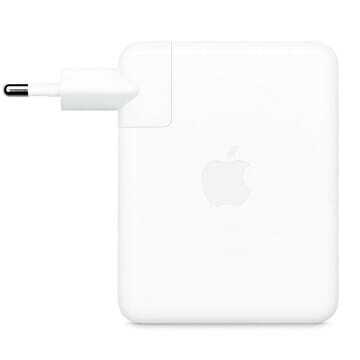

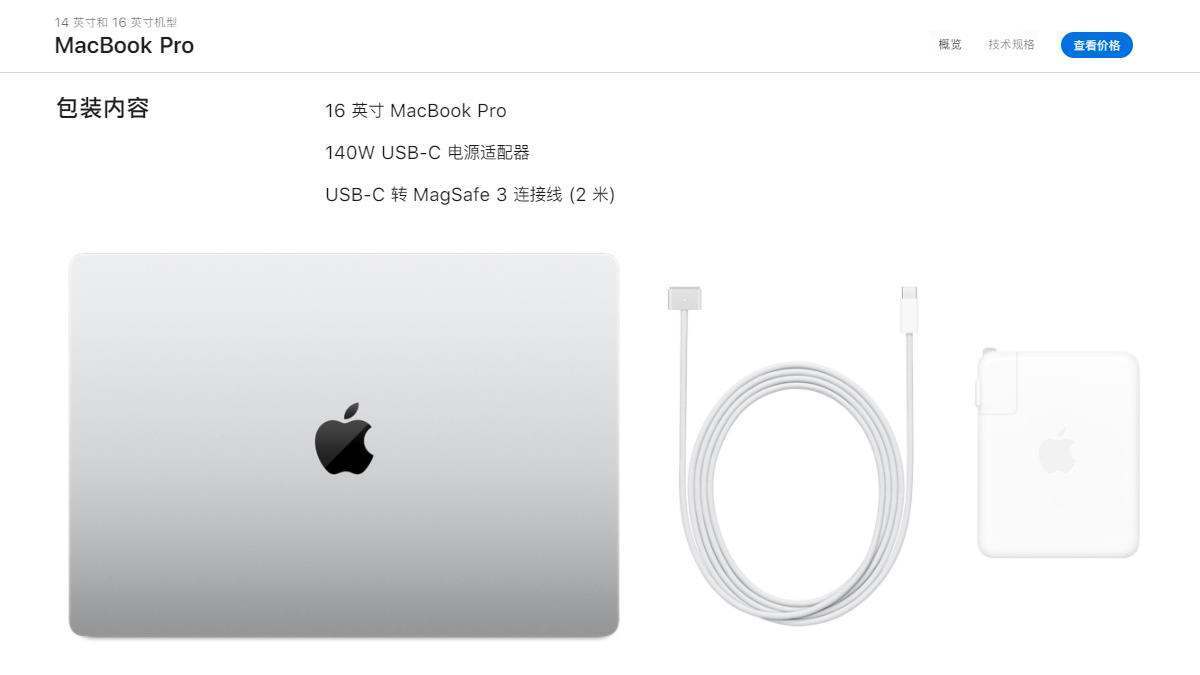

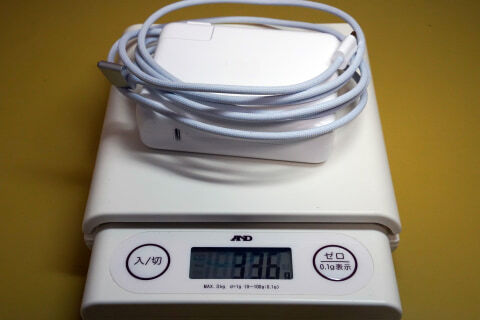

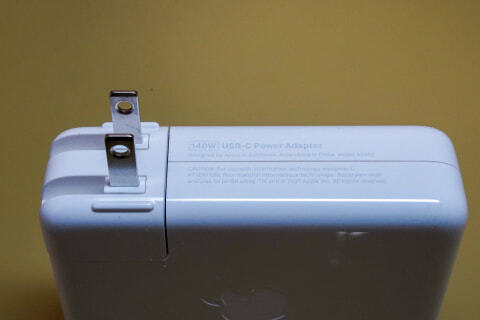

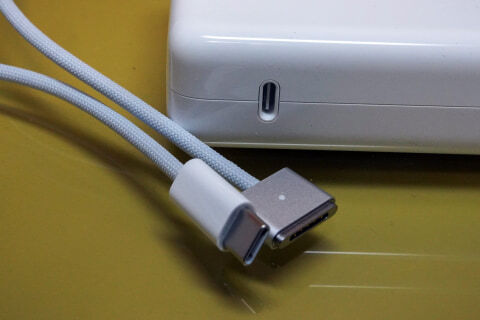

맥북프로 16형에 기본 제공되는 140W USB-C 전원 어댑터. (사진=애플)

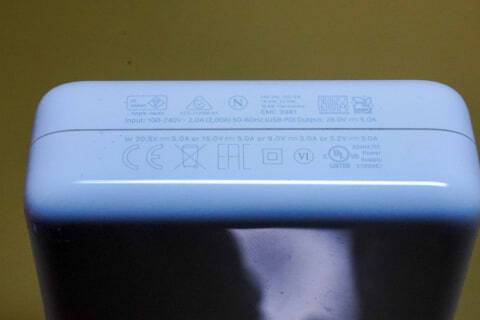

맥북프로 16형에 기본 제공되는 140W USB-C 전원 어댑터는 최대 28V, 5A로 맥북프로에 전원을 공급한다. USB-PD를 지원하는 스마트폰이나 태블릿도 충전 가능하며 30분만에 맥북프로 전체 배터리 용량의 50%를 채우는 급속충전도 지원한다.

또 전력변환용 반도체로 GaN(질화갈륨) 소재 반도체를 적용해 크기를 줄이고 전력 변환 효율도 높였다.

■ 어댑터는 준비 완료..."케이블이 문제"

애플을 시작으로 내년 초부터는 전용 어댑터 대신 USB-PD 방식 어댑터를 기본 제공하는 고사양 게임용 노트북이나 워크스테이션, 혹은 이들과 호환되는 서드파티 충전 어댑터가 대거 등장할 것으로 보인다.

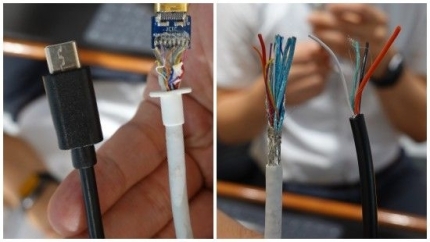

그러나 문제는 케이블이다. 4-5A가 넘는 전류를 안정적으로 공급하려면 기존 스마트폰이나 태블릿, 노트북 충전용으로 쓰던 케이블로는 불가능하다. 내부 전선이 가는 규격 미달 제품으로 충전을 시도할 경우 발열에 따른 화재 위험도 있다.



안전한 전원 공급을 위해서는 충전시 발열을 최소화할 수 있는 고품질 케이블이 필요하다. (사진=지디넷코리아)
이 때문에 애플도 기본 제공되는 USB-C-맥세이프3 케이블에서만 고속충전 기능을 활성화했다. 애플은 맥북프로 16형에 대해 "USB-C(썬더볼트4) 단자 중 어느 쪽에 케이블을 연결해도 충전은 가능하지만 고속충전 기능은 전용 케이블에서만 작동한다"고 설명하고 있다.



http://naver.me/xC6NE82m



USB-C 단자로 최대 240W까지 충전 가능해졌다

USB 관련 업계 표준화 단체인 USB-IF(시행자 포럼)가 지난 5월 USB-C 단자를 통해 기존 최대 100W에서 240W까지 공급할 수 있는 새로운 규격을 선보인 데 이어 불과 반 년 만에 이를 실제로 구현한

n.news.naver.com




새로운 140W USB-C 고속 충전

드디어 새로운 PD 충전기가 등장합니다.Macbook Pro 2021 16인치에는 새로운 140W USB-C 충전기가 장착되어 있습니다.모양 디자인은 Apple PD 충전기 제품군 스타일과 일치하지만 정사각형이 아닌 직사각형입니다. 맥북프로 2021년형 14인치 로우엔드 모델은 67W USB-C 충전기를, 14인치 하이엔드 모델은 96W USB-C 충전기를 탑재했다. 모든 모델은 2미터 길이의 MagSafe 3 마그네틱 충전 케이블과 함께 제공되며 케이블의 입력 인터페이스는 USB-C입니다.

충전 헤드 네트워크는 현재 주류 USB PD3.0 고속 충전 표준의 전력 제한이 20V5A, 즉 100W이기 때문에 Apple의 새로운 140W USB-C 충전기에 매우 관심이 있습니다. 자기 인력 커넥터의 접촉 성능은 이러한 큰 전류를 전달하지 못할 수 있으며 전압을 높이는 것이 상대적으로 더 안전합니다. USB-IF 협회가 앞서 USB PD3.1 규격을 발표하고 28V, 48V 등 고전압 지원을 추가한 점을 감안하면 충전 헤드넷은 애플의 140W 충전기가 최신 PD3.1 규격을 사용할 가능성이 높다고 추측했다. 28V5A 출력을 달성합니다.

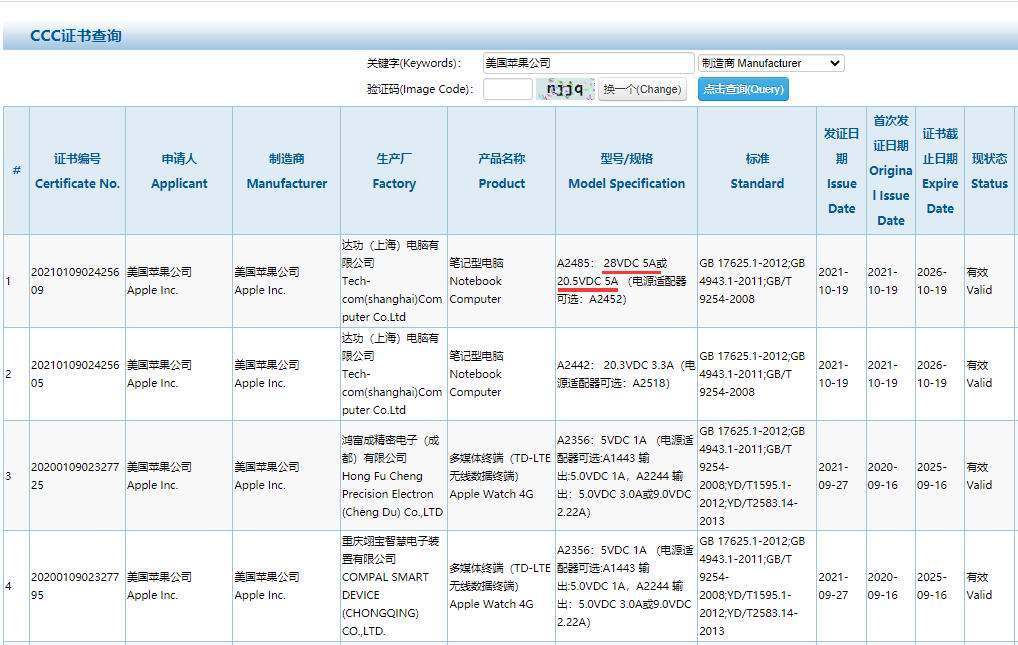

2021년 10월 20일 공업 정보화부 정보 데이터베이스에 있는 Apple 140W가 마침내 공식적으로 네트워크에 진입하여 28V5A / 20.5V5A의 출력 전압을 지원하여 충전 헤드 네트워크의 추측을 확인했습니다.

100W USB PD 3.1 표준을 깨다

USB PD는 영어로 USB Power Delivery라고 합니다. USB PD3.1은 현재 충전 속도와 호환성에 중점을 둔 PD 고속 충전의 최신 표준입니다.

2021년 5월 25일 USB-IF 협회는 전원 공급 장치 기능에 대한 장을 업데이트한 USB Type-C 케이블 및 인터페이스 표준 v2.1 버전을 출시했습니다. USB PD3.1 사양은 원본 USB PD3.0 콘텐츠를 SPR(Standard Power Range)로 분류하고 최대 전력은 100W로 그대로 유지하면서 동시에 EPR(Extended Power Range)이 추가된다. 100W에서 240W로 확장되었습니다.

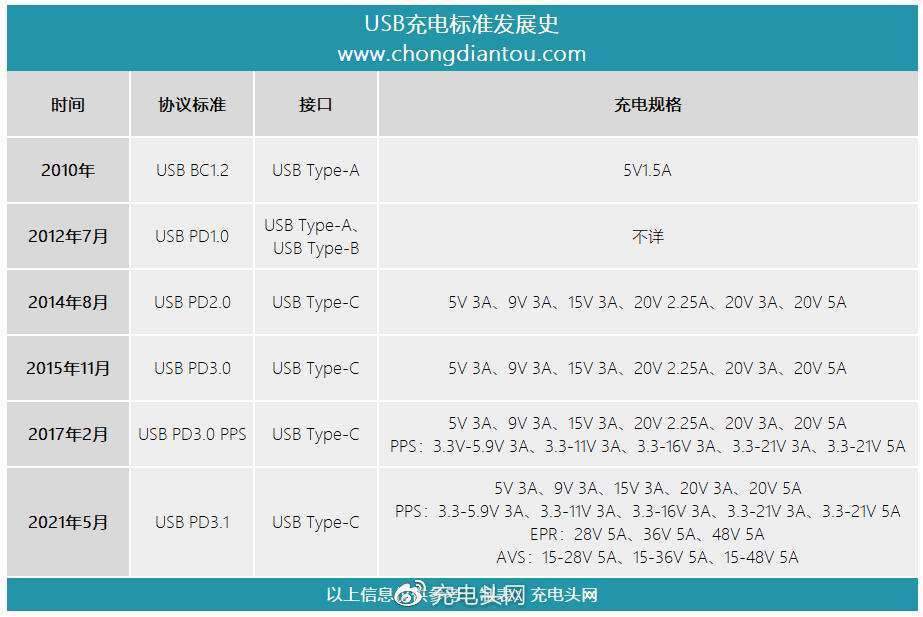

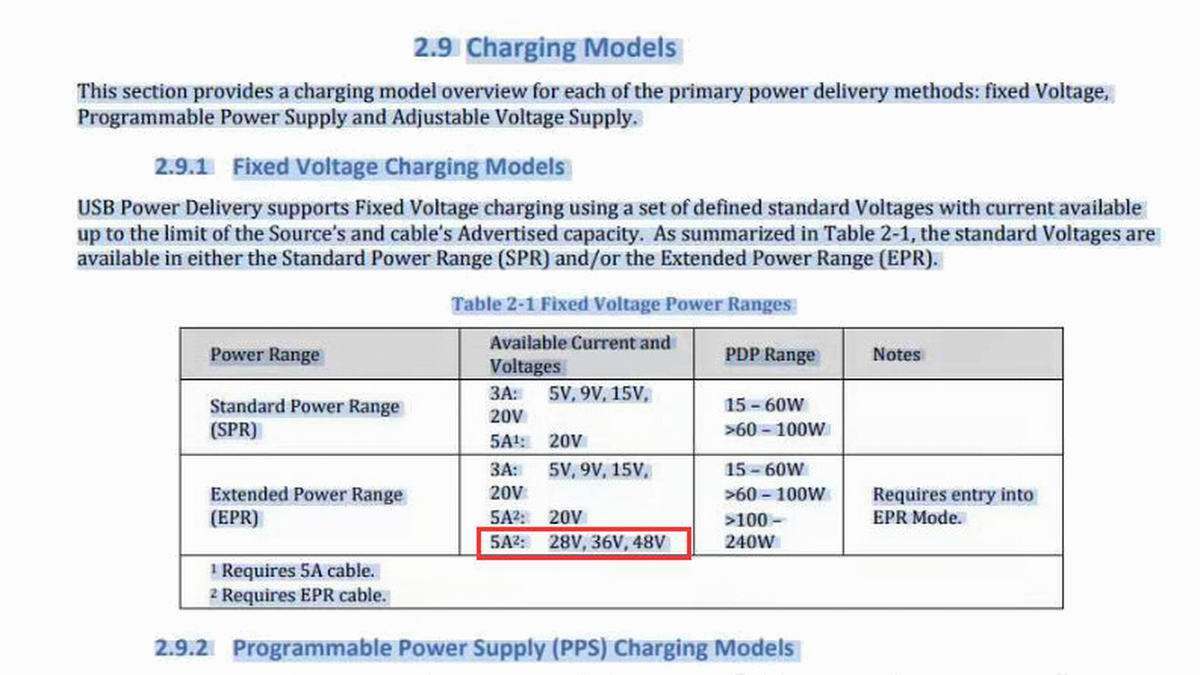

USB PD3.1 고속 충전 사양은 전력을 표준 전력 범위(줄여서 SPR)와 확장 전력 범위(줄여서 EPR)의 두 가지 범위로 나눕니다. 표준 전력 범위는 현재 시장에서 주류 USB PD3.0 PPS 고속 충전 표준이며 최대 충전 전력은 100W로 변경되지 않고 새로 추가된 28V, 36V 및 48V 전압은 확장 전력 범위에 속하며 최대 출력 전류는 5A에 해당하며 최대 출력 전력은 240W에 도달할 수 있습니다.

USB PD3.1 표준은 3개의 새로운 고정 전압 세트 외에도 확장된 전력 범위, 즉 15V-28V 5A, 15V-36V 5A 및 15V-48V에 3개의 조정 가능한 전압 파일 세트(줄여서 AVS)를 추가합니다. 5A . AVS의 최소 스텝은 0.1V이며, PDP 기반의 정전력 제한 모드는 계속된다.

고성능 노트북, 240W PD 충전 통합

이전에는 USB PD3.0 20V5A 100W 고속 충전 전력의 상한선으로 제한되었던 PD 고속 충전은 울트라북 및 휴대용 노트북, 강력한 성능과 독립 그래픽 카드를 갖춘 고성능 노트북, 워크스테이션 및 게임용 노트북에서만 표준입니다. 100W 이상에서는 정사각형 포트, DC 포트 및 기타 인터페이스만 전력 전송에 사용할 수 있습니다. PD 충전을 지원하더라도 성능이 제한됩니다.

이제 애플은 맥북프로 2021에서 140W 충전기를 사용하며 PD3.1 고전압 규격의 대중화를 주도할 것으로 예상되며 대부분의 고성능 노트북에 240W 상한선이면 충분하다. 휴대폰, 태블릿, 노트북 등 소비자용 디지털 제품 외에도 디스플레이, 서버, 전동공구, 보안 POE 전원, 전기자전거 등의 분야에도 활용 가능하며 "모든 것이 충전 가능하다"는 비전을 실현하고 있다. ".

또한 USB PD 3.1은 더 높은 전압과 더 높은 전력을 가지고 있지만 일반적인 표준으로 PD 3.1은 일반 PD3.0, PD2.0 및 기타 고속 충전 표준과 하위 호환이 가능합니다. 동일한 충전 장치를 사용하십시오. 또한 USB PD3.1 규격에서 USB Type-C 케이블은 20V 정격 일반 케이블과 50V 정격 EPR 케이블의 두 가지 사양으로 구분되며, 100W 이상의 전원 출력을 위해서는 EPR(연장 전원) 5A.케이블, SPR에서 EPR로 들어가려면 Source, Sink, Cable 간에 EPR 특정 정보 핸드셰이크를 통과해야 합니다. 사용자는 충전기의 갑작스러운 출력 및 장치 손상에 대해 걱정할 필요가 없습니다.

충전 헤드 네트워크 요약

Macbook Pro 2021은 14인치와 16인치 모델로 출시되며, 새롭게 출시된 M1 시리즈 프로세서 M1 PRO / M1 MAX는 최대 에너지 소비율, 초슬림 베젤 120Hz 적응형 주사율 화면, 미니 LED 백라이트 어레이를 제공합니다. 이전의 급진적인 전체 USB-C 인터페이스와 달리 Macbook Pro 2021은 풍부한 인터페이스 구성을 가지고 있으며 모든 기능을 갖춘 Thunderbolt 인터페이스 3개를 모두 충전할 수 있습니다.

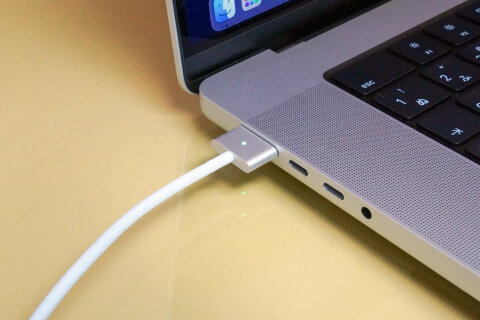

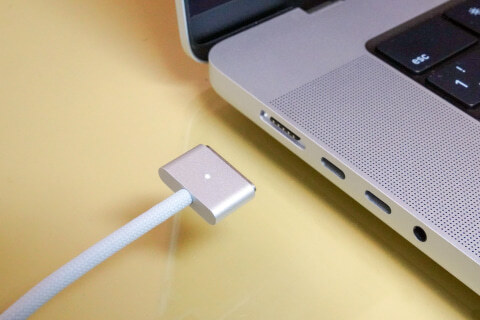

Thunderbolt의 충전용 USB-C 인터페이스 외에도 최대 충전 전력이 140W인 MagSafe 3 마그네틱 충전 인터페이스가 탑재되어 있으며, Apple에서 새롭게 선보이는 140W USB-C 충전기(16인치 모델), USB-C에서 MagSafe 3 마그네틱 충전 케이블까지의 길이는 2미터입니다.

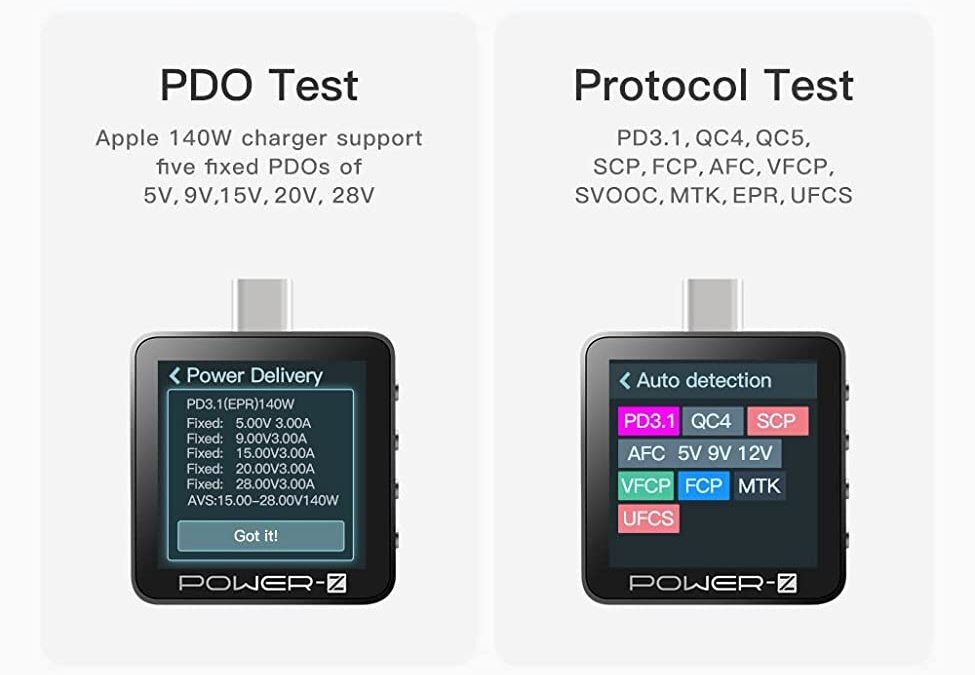

Apple 140W 충전기에는 두 가지 가능성만 있습니다. 하나는 20V7A 비표준 경로이지만 마그네틱 인터페이스는 그 높은 전류를 전달해서는 안 됩니다. 다른 하나는 전압이 증가한 28V5A PD 3.1 경로입니다.인터넷에서 볼 수 있습니다. 140W 충전기는 28V5A의 고전압 출력 방식을 채택한 산업 정보 기술부의 액세스 정보. 업계 일부 제조사들이 100W 이상의 비표준 PD 충전기를 도입했지만, 애플이 항상 표준을 고수해온 점을 고려할 때 이번에는 140W 충전기에 PD 3.1을 채택할 가능성이 매우 높다. 고성능 노트북을 홍보합니다. PD 3.1 버전으로 마이그레이션하고 산업 체인이 실행 상태를 유지하도록 하는 동시에 관련 액세서리의 생산 및 연구 및 개발을 주도합니다. 가까운 장래에 고성능 노트북이 큰 검은색 벽돌 전원 어댑터와 완전히 작별을 고하십시오.



https://www.chongdiantou.com/wp/archives/103444.html



Macbook Pro 2021配备140W充电器,采用USB PD3.1 28V5A新标准 - 充电头网

2021年10月19日凌晨1点,苹果举行特别活动,发布了AirPods 3、2021 Macbook Pro,另外还带来了HomePod mini新配色。这次发布会全程无尿点,AirPods 3将接力成为下一代TWS耳机中坚主力,而Macbook Pro 2021更是

www.chongdiantou.com



AMD, USB4 DP 터널링을 위한 Linux 드라이버 지원 준비



2021년 10월 4일 오후 1시 45분(EDT)  Radeon 에서 Michael Larabel이 작성했습니다





언급할 가치가 있는 AMD 오픈 소스 Linux 그래픽 드라이버 엔지니어의 최신 패치 시리즈는 USB4 연결을 지원하는 차세대 AMD 하드웨어에 대한 USB4 DisplayPort 터널링 지원에 관한 것입니다.

USB4 사양은 DisplayPort 1.4(DisplayPort 2.0 Alternate Mode 뿐만 아니라 오늘날 패치 작업의 초점은 아님)의 터널링을 허용하며 이것이 이 새로운 AMDGPU 드라이버 작업이 DP over USB4 연결을 처리하기 위한 것입니다.

현재 AMD는 현재 세대 하드웨어에서 USB4를 지원하지 않지만 변화하고 있습니다... USB4를 지원하는 AMD Ryzen 6000 모바일 "Rembrandt" 프로세서에 대한 소문이 있었습니다. 실제로, 이 패치에서 그들 중 하나가 "Yellow Carp"를 언급하며 Rembrandt로 여겨지는 것에 대한 Linux 코드명입니다. 따라서 차세대 AMD 노트북의 경우 예상대로 USB4 지원이 제공되어야 합니다.

AMD는 이번 여름부터 공개적으로 Yellow Carp 지원을 작업해 왔으며 이제 USB4 DisplayPort 터널링을 제자리에 배치하는 것과 같은 다른 개선 사항에 대해 분기하는 것을 보는 것이 좋습니다.

AMDGPU 커널 그래픽 드라이버에 대한 초기 USB4 DP 터널링은 2,000줄 미만의 코드로 현재로서는 메일링 리스트에 있습니다.. 검토가 완료되고 5.16 주기에 맞춰 준비되었는지 확인할 것입니다.



https://www.phoronix.com/scan.php?page=news_item&px=AMDGPU-USB4-DP-Tunneling



AMD Prepares Linux Driver Support For USB4 DP Tunneling - Phoronix

Michael Larabel is the principal author of Phoronix.com and founded the site in 2004 with a focus on enriching the Linux hardware experience. Michael has written more than 20,000 articles covering the state of Linux hardware support, Linux performance, gra

www.phoronix.com



안녕하십니까 ? EddyLab입니다.





2021년초 부터 USB4와 썬더볼트 개념관련으로

순차적으로 게시글을 올려 드리고 있습니다.

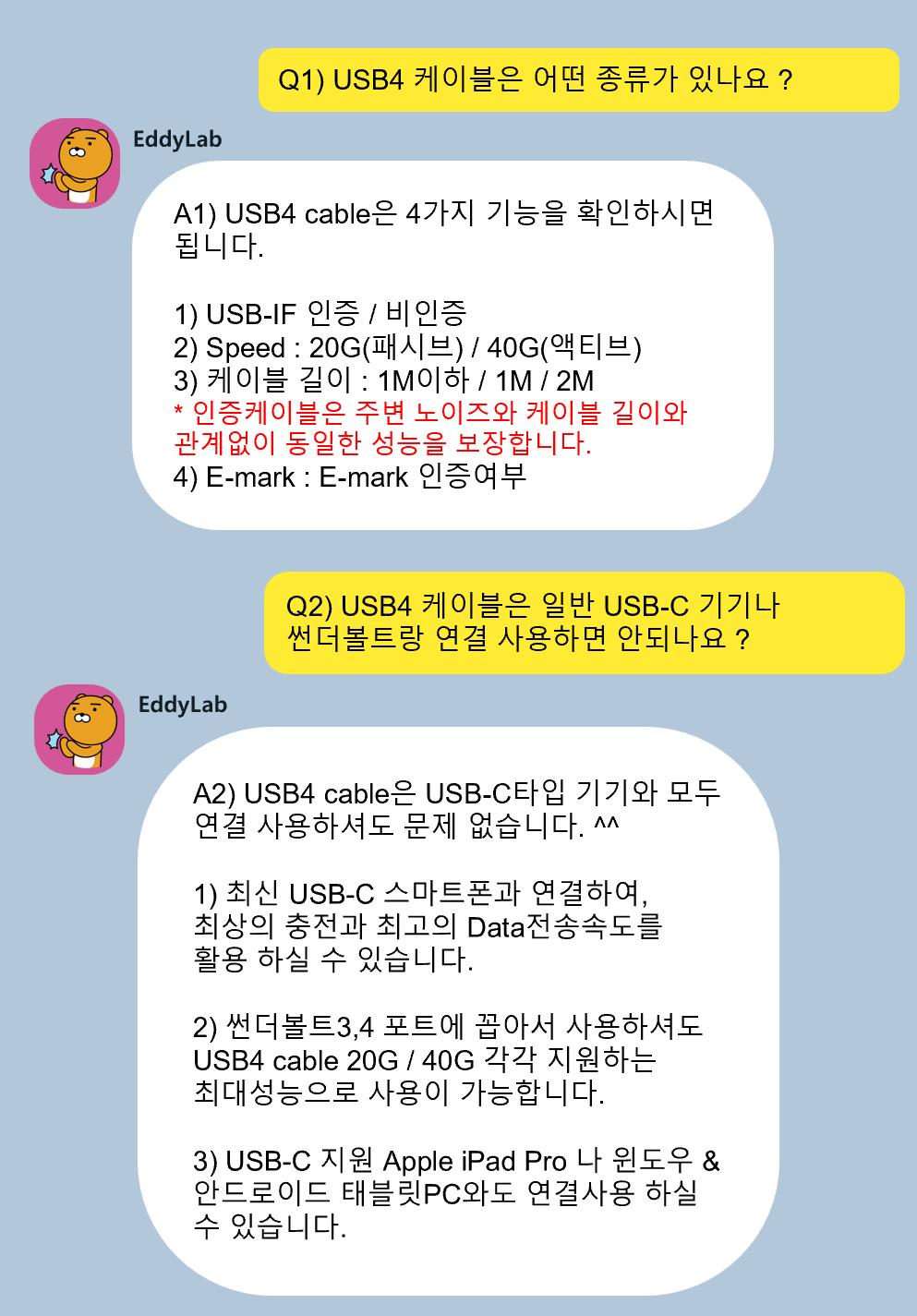

"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819

https://cafe.naver.com/mk802/43696



"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설

"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819 최근에 1달동안 썬더볼트와 USB4 ...

cafe.naver.com





앞서 21년5월에 "USB PD EPR" 관련으로 새로운 Spec이 발표되었고,
USB PD로 240W까지 공급가능하도록 하겠다는 발표가 있었는데,
이제 정말 제품 상용화 단계로 넘어가는 것 같네요 ^^



USB Type-C의 공급 능력을 240W로 끌어 올린다 "USB PD EPR"

https://cafe.naver.com/mk802/42728



USB Type-C의 공급 능력을 240W로 끌어 올린다 "USB PD EPR"

대한민국 모임의 시작, 네이버 카페

cafe.naver.com

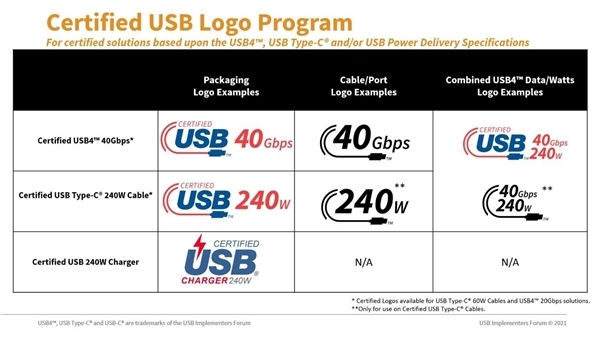

하기 USB-IF 신규 발표내용은
규격에 대한 내용의 혼란을 방지하기 위해서
정식 로고체계를 개선한 내용입니다.

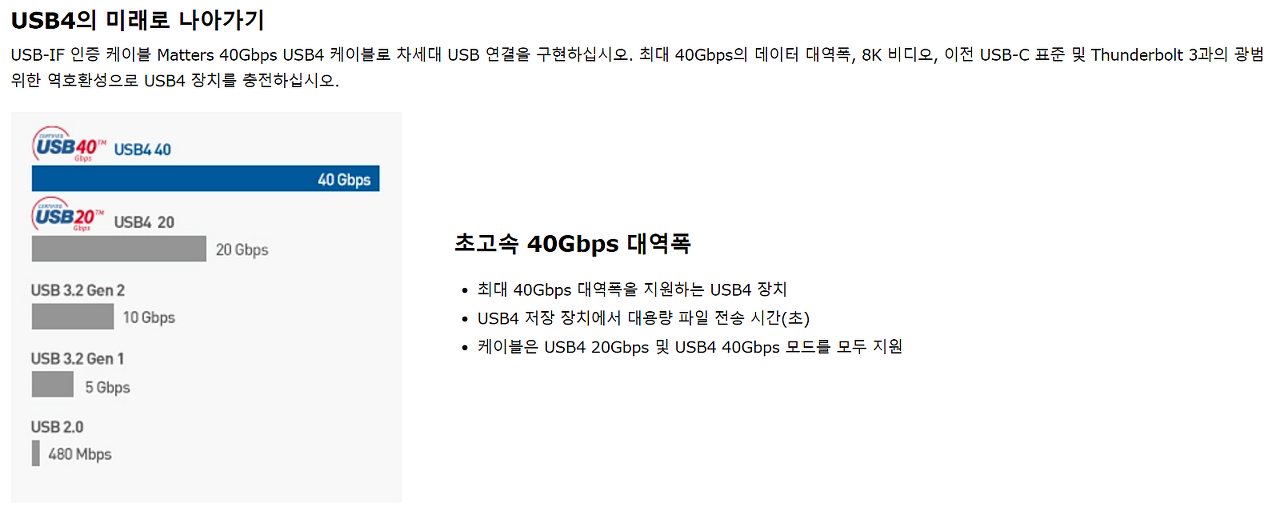

1)  기존 USB4 40Gbps (Data전송속도)

USB-IF 인증 USB4™ 케이블(40Gbps)(Power Delivery 포함)

그래서 USB-IF 인증을 받은 제품에는

왼쪽로고가 제품 포장지에 "CERTIFIED USB40™ Gbps"

으로 표시되도록 되어 있습니다.

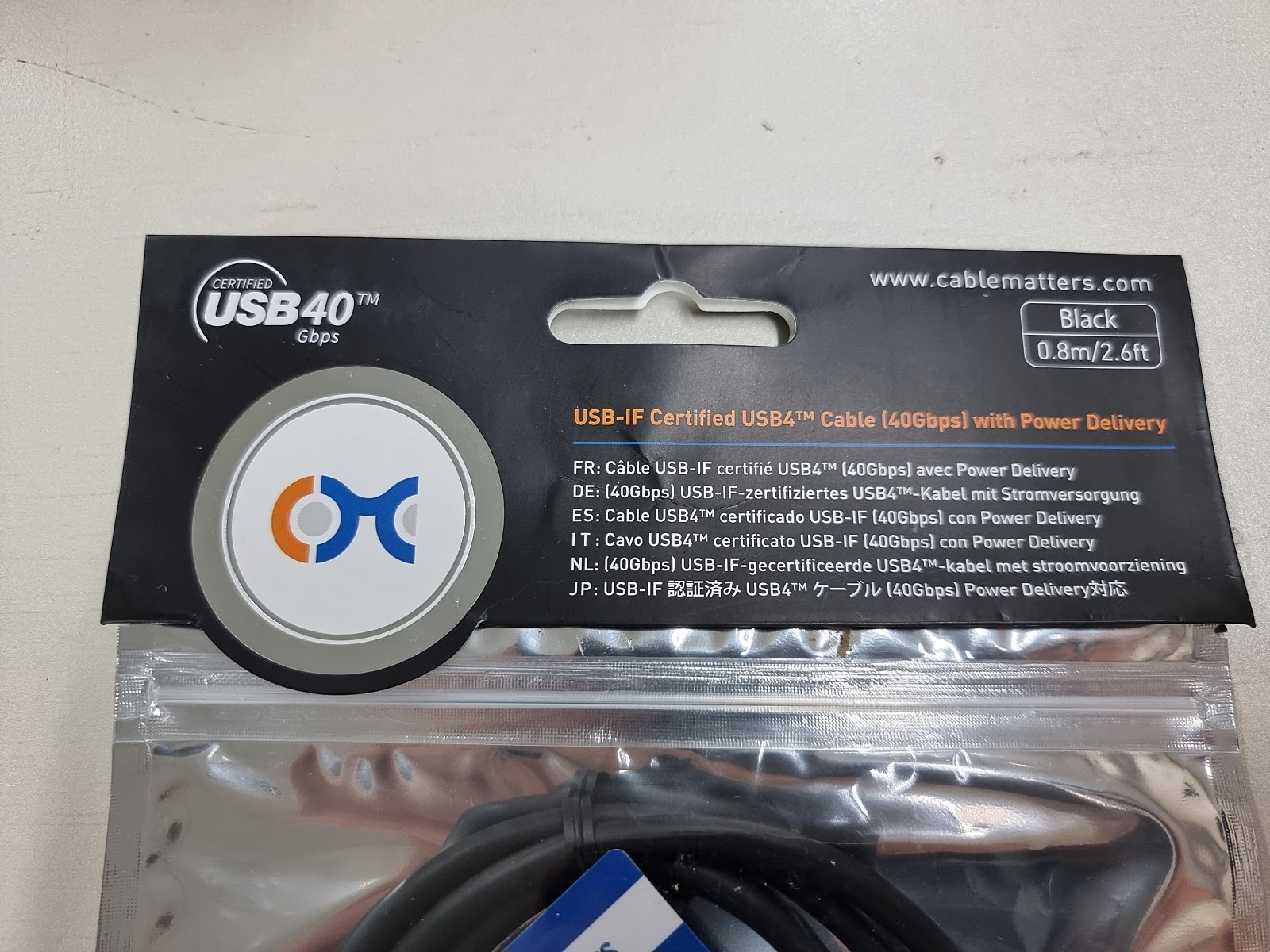

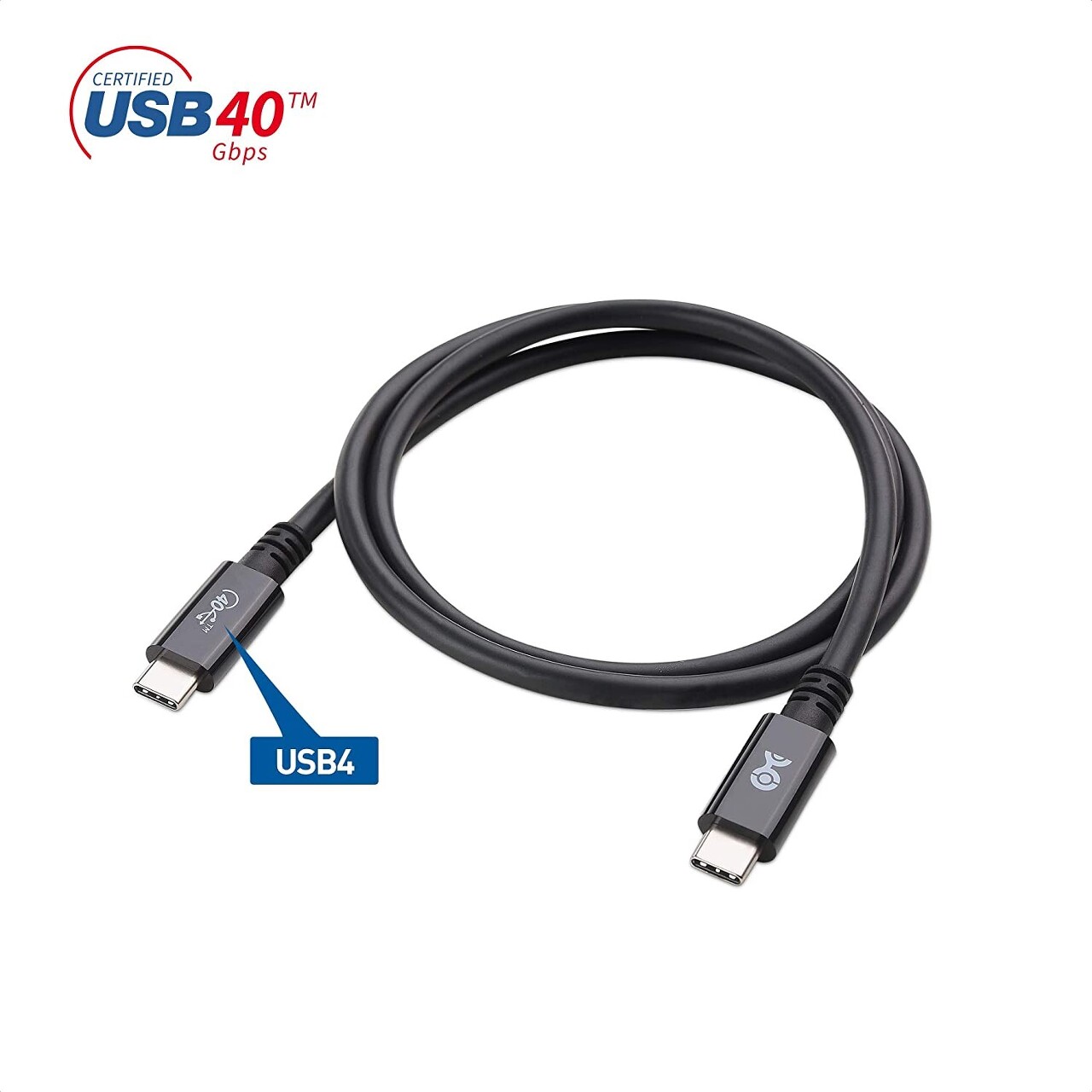

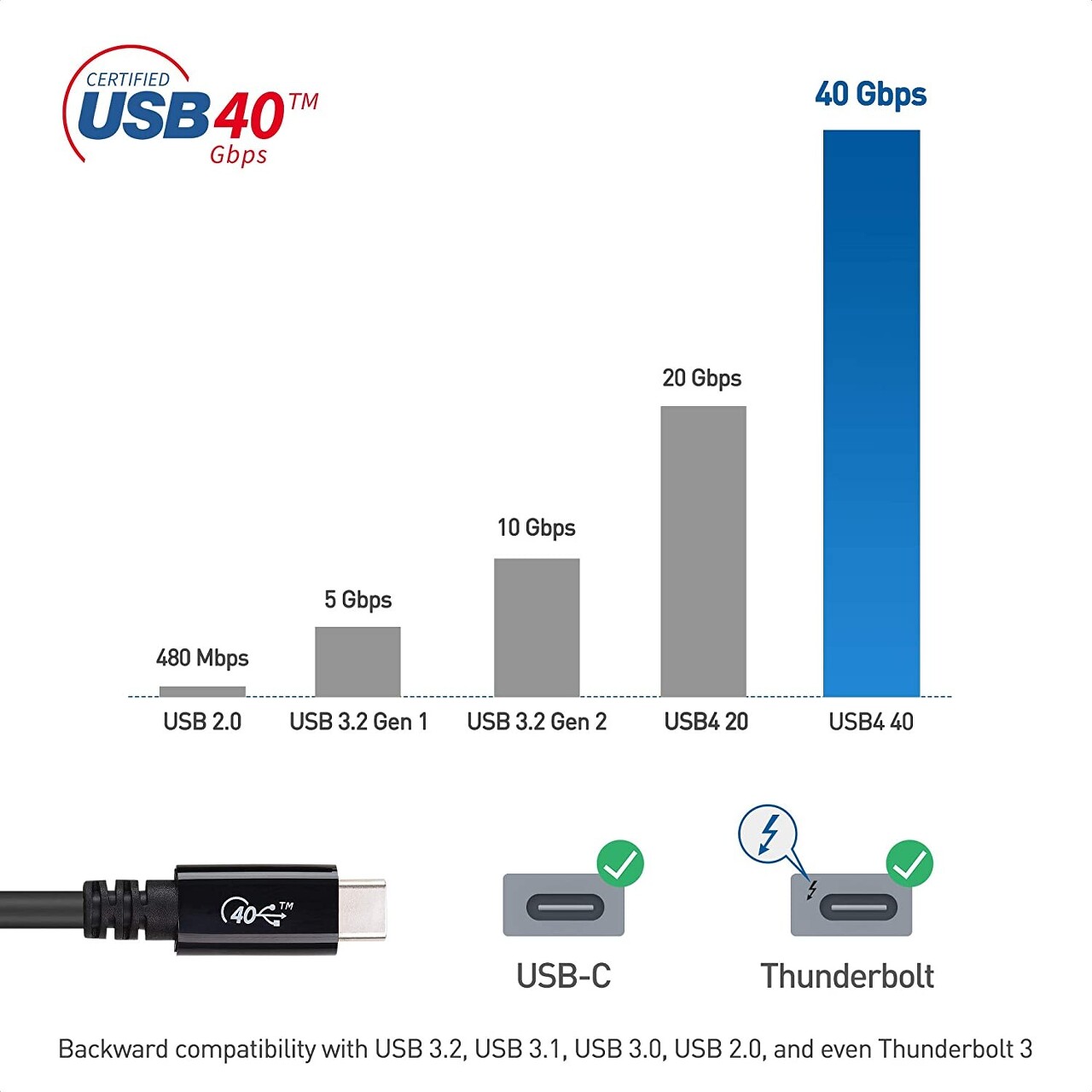

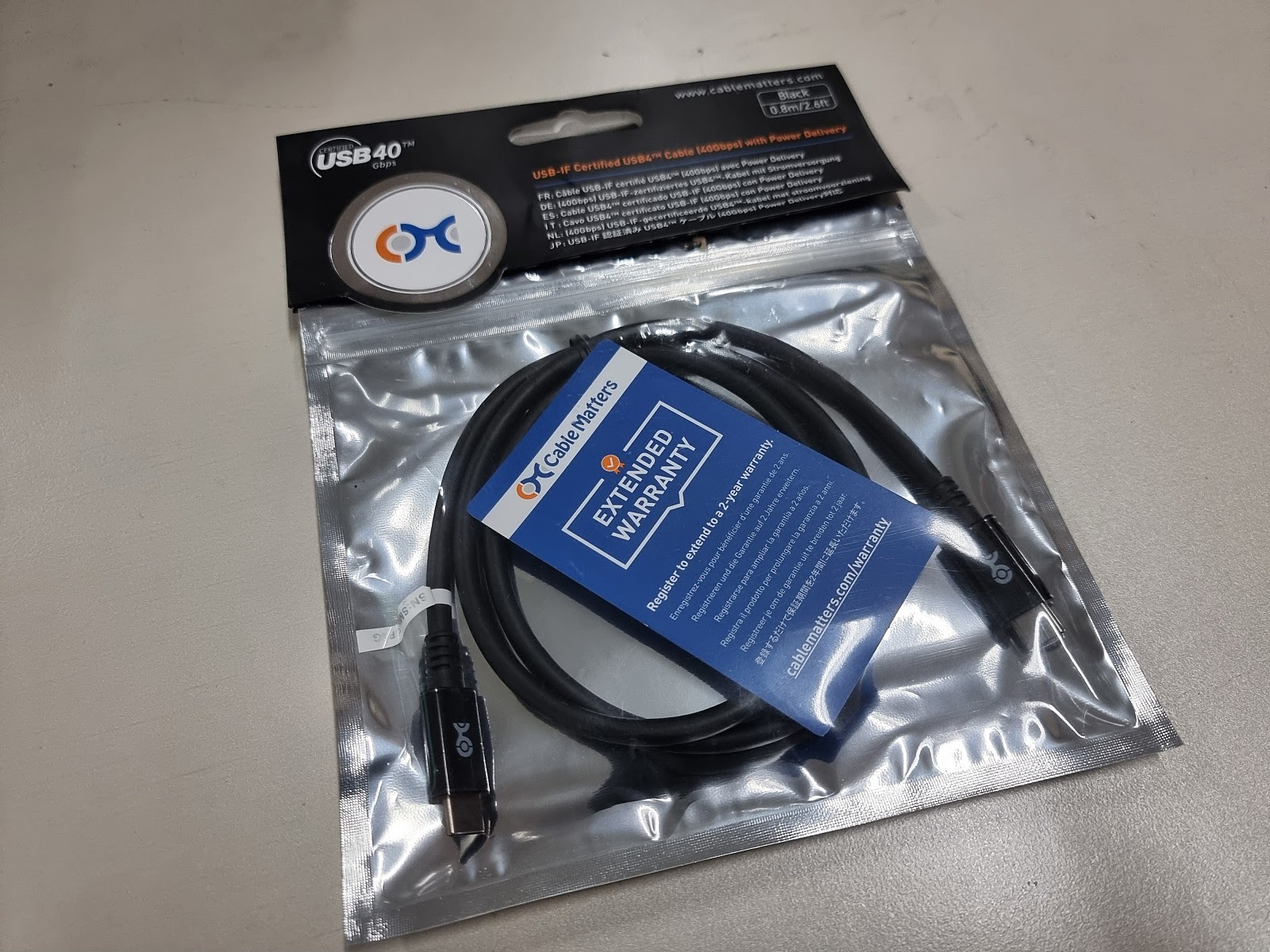

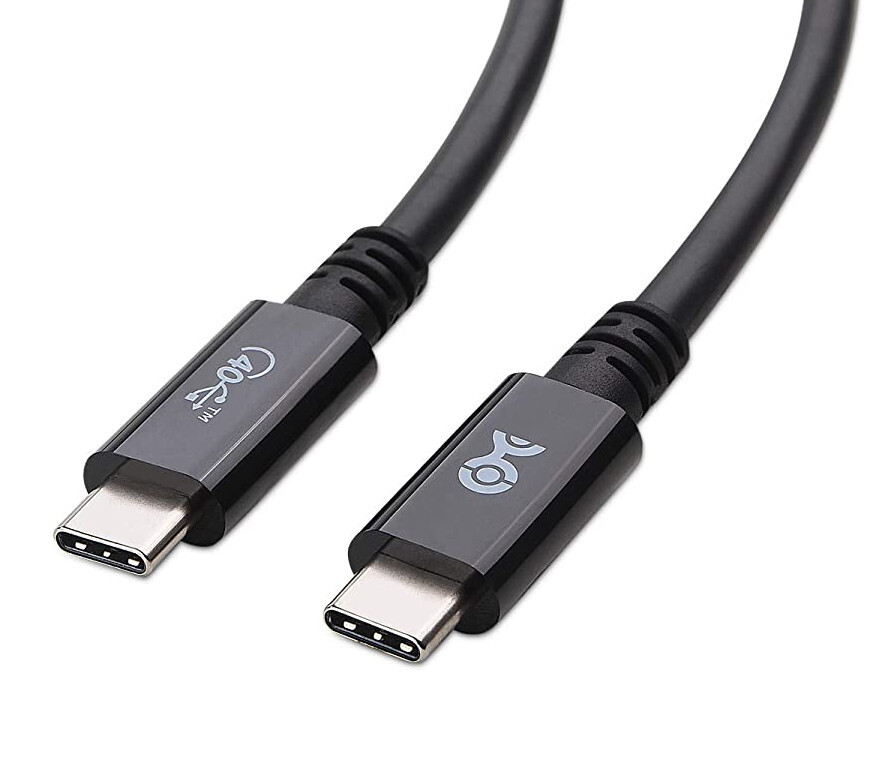

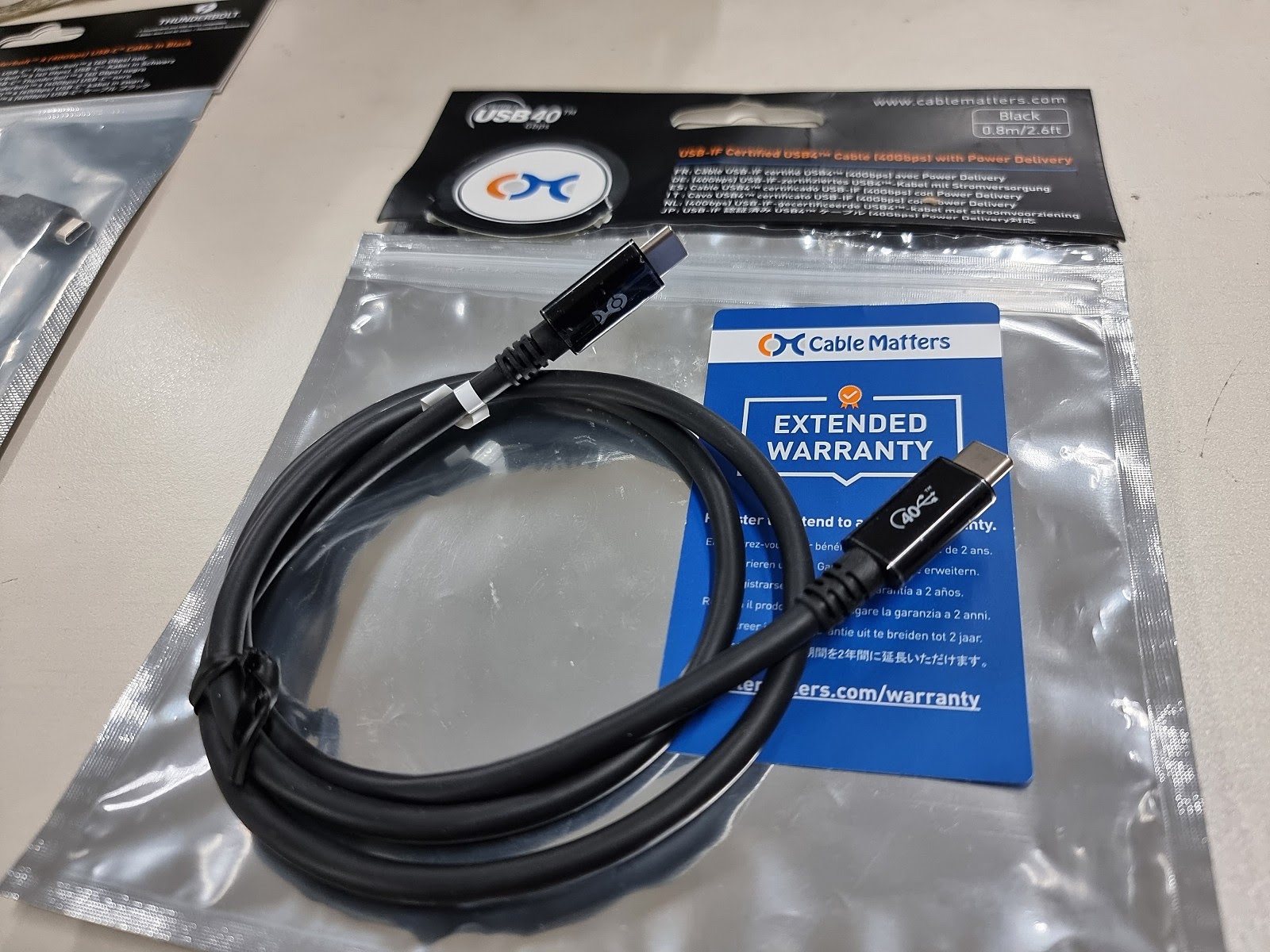

Cable Matters USB4 40G 인증케이블 (1M)



2) 신규로 USB PD 전원 충전 로고가 추가 되게 됩니다.



위 로고를 잘 보면, USB4가 아니라도,

240W USB PD지원이 되는 Spec 제품이 있을 수 있다는

경우의 수가 보여지네요 ^^;;

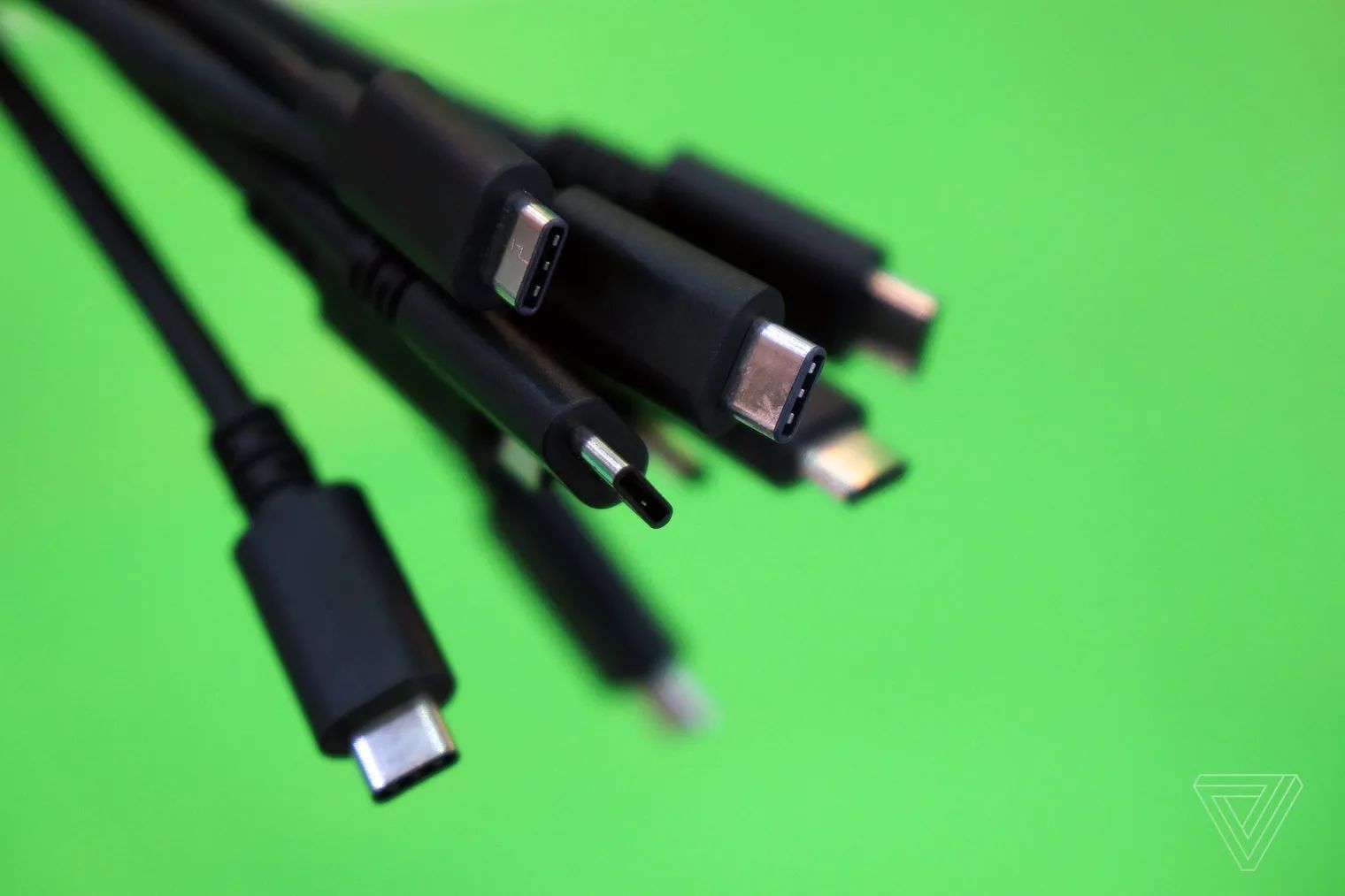

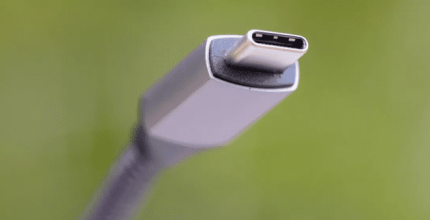

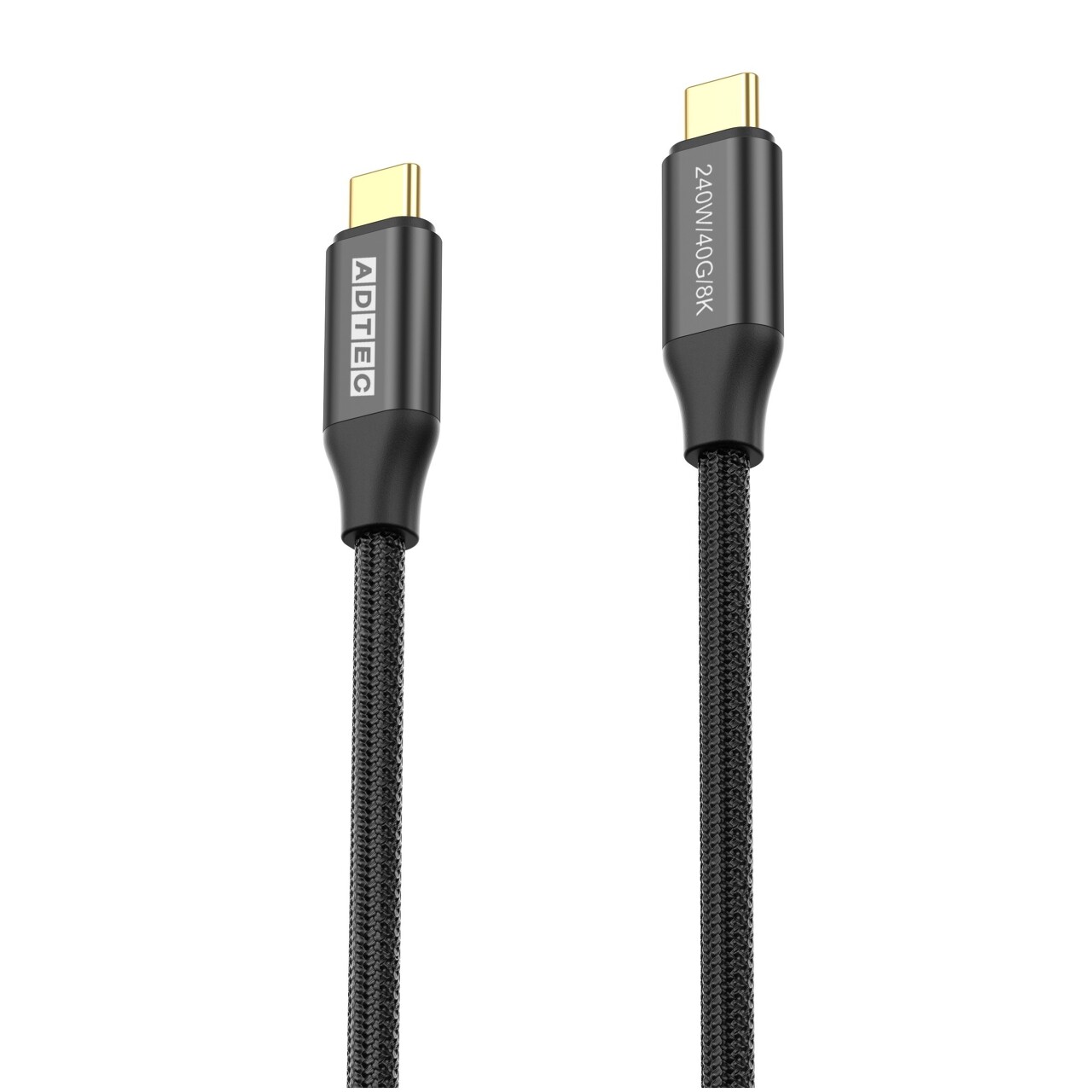

USB-C 케이블은 더 빠른 240W 충전 표준을 위해 새롭고 혼란스러운 로고를 얻습니다.

또 다른 새로운 USB-C 브랜드 표준







다양한 형태의 USB 표준을 유지하는 그룹인 USB-IF(USB Implementers Forum)
기업이 USB4 및 240W 전력과 함께 USB-C 케이블 및 패키징을 브랜드화하는 데 사용할 수 있는 새로운 공식 로고  도입 했습니다. 표준. 목표는 고귀한 것으로, USB-C 케이블을 구매할 때 다양한 유형의 USB-C 케이블(충전 및 데이터 전송 속도와 같은 면에서 크게 다를 수 있음)에 대한 혼동을 줄이는 데 도움이 되는 것을 목표로 합니다.



당연히 USB-IF는 고유한 지혜로...
고객에게 충전 및 데이터를 표시하는 데 도움이 되도록 곧 케이블 및 충전기 포장을 장식할 수많은 새 로고가 있는 유일한 방법으로 모든 것을 단순화하기로 결정했습니다. 장치 지원 속도를 높입니다.
충전 및 데이터 사양에 대한 7개의 새로운 로고 차트만큼 "단순"한 것은 없기 때문입니다.

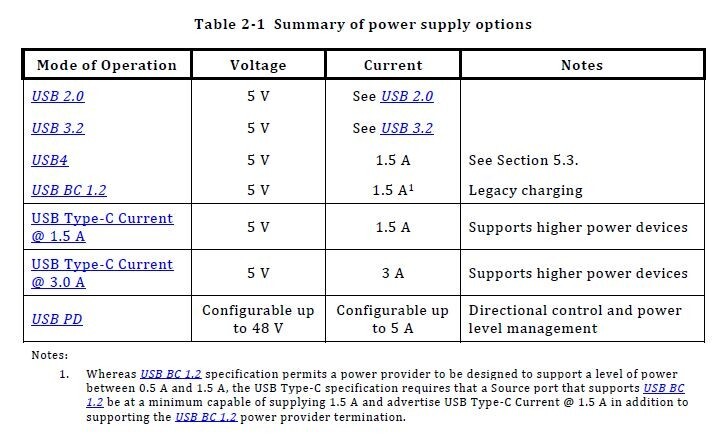

새로운 브랜딩은 올해 초 발표된 최근 USB PD(USB Power Delivery) 3.1 사양과 관련 이 있습니다. 이 사양  (혼란스럽게도) USB Type-C 릴리스 2.1 사양의 일부이며 최대 240W의 전력 — 올바른 케이블과 충전기가 있다고 가정합니다. 앞에서 언급한 숫자와 사양 릴리스의 혼란이 소비자 친화적이지 않은 악몽이라는 점을 감안할 때 새 로고(USB4 인증 장치에 대해 지원되는 최대 속도와 충전을 명확하게 명시함)는 없는 것보다 확실히 낫습니다.



그러나 새로운 로고는 USB-C 표준이 여전히 얼마나 혼란스러운지 보여주는 데 도움이 됩니다. 40Gbps 데이터 전송 속도와 더 느린 20Gbps 속도를 지원하는 별도의 로고가 있으며 240W 및 60W의 두 가지 전력 사양도 있습니다. 더 화가 나는 것은 표준이 함께 묶여 있지 않다는 것입니다. 40Gbps 데이터 전송을 지원하지만 더 느린 충전을 지원하는 케이블을 얻을 수 있습니다. 파일 전송에 좋지 않은 고속 충전 240W 케이블을 얻을 수 있습니다. 둘 다 얻을 수 있지만(하드웨어가 고속 충전과 데이터 속도를 모두 지원하는 경우를 나타내는 결합된 로고를 제공하는 USB-IF 포함), 제조업체가 실제로 브랜딩을 사용하고 고객이 모든 것을 파악해야 하는 부담은 여전히 ​​있습니다.



사양의 모든 작업 을 수행 하는 한 가지 유형의 케이블 만 있는 더 비싸지만 더 단순한 Thunderbolt 4 와 비교 하면 나머지 USB-C 세계가 여전히 약간 엉망이라는 느낌이 들지 않습니다. 그 중 일부는 기술이 향상되고 하드웨어가 개선되고 장치가 더 빠른 데이터 및 충전 지원을 필요로 함에 따라 지난 몇 년 동안 USB-C 표준이 얼마나 빠르게 변경되었는지 때문입니다. 그러나 USB-C가 플러그 앤 플레이 잠재력을 달성하려면 아직 갈 길이 멉니다.





https://www.theverge.com/2021/9/30/22702453/usb-c-pd-240-watt-charging-usb4-data-transfer-logo-branding-standard



USB-C cables are getting new, confusing logos for faster 240W charging standard

Know whether your new cable supports fast charging.

www.theverge.com

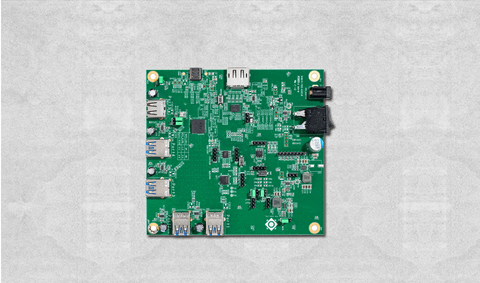

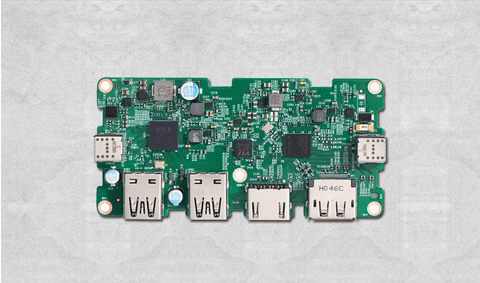

VL830을 이용한 보드의 일례

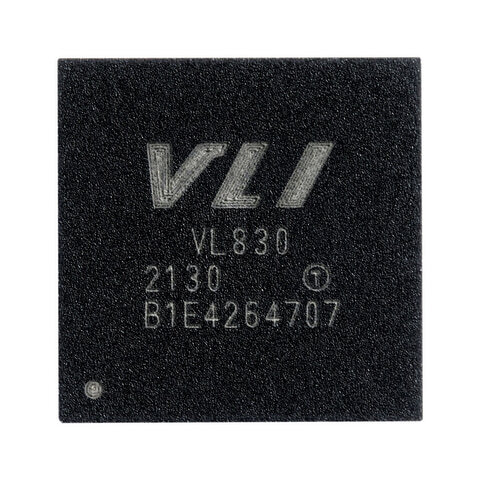

 VIA Technologies는 산하 VIA Labs (VLI)보다 USB4 엔드 포인트 장치 컨트롤러 "VL830 '을 발표했다. 2021 년 4 분기에 일부 파트너에 출하를 개시 할 예정이다.



 USB4 도킹 스테이션 용 제품에서 최대 40Gbps의 대역폭을 지원합니다. USB 이외에 DisplayPort의 기능도 가지고 있으며, Thunderbolt 4 / USB4 시스템에 최적화. DisplayPort 1.4a 출력과 5 개의 다운 스트림 포트 (중 4 기가 10Gbps 1 기가 480Mbps)를 포함한다. 이에 따라 최대 8K / 60Hz 디스플레이 1 대와 여러 개의 USB 3.1 장치를 동시 지원한다.



 DisplayPort Alternate Mode를 지원하는 USB Type-C 호환 기기와의 호환성도 갖추고있다. 패키지는 FCCSP 10x10mm. 현재 이미 VL830를 사용한 도킹 스테이션이나 다기능 어댑터의 조기 개발이 진행되고 있으며, 채용이 검토되고 있다고한다.

VL830을 이용한 보드의 일례



VL830



블록 다이어그램



https://pc.watch.impress.co.jp/docs/news/1351883.html



VIA、USB4ドッキングステーション向けコントローラ「VL830」

 VIA Technologiesは、傘下のVIA Labs(VLI)より、USB4エンドポイントデバイスコントローラ「VL830」を発表した。2021年第4四半期に一部パートナー向けに出荷を開始する予定。

pc.watch.impress.co.jp







설명

VIA Lab의 VL830은 최적화된 비용 구조와 USB4 사양을 완벽하게 준수하는 USB4 엔드포인트 장치 컨트롤러입니다. VL830은 USB 및 DisplayPort 기능을 모두 제공하고 Thunderbolt™ 4 또는 USB4 시스템과 함께 사용할 때 최대 성능으로 작동하며 USB Type-C를 통해 DisplayPort 대체 모드를 지원하는 이전 시스템과도 역호환되며 통합 USB 3.2 SuperSpeed ​​USB 10Gbps 허브를 특징으로 합니다. . VL830은 SuperSpeed(10Gbps), SuperSpeed(5Gbps), High Speed(480Mbps), Full Speed(12Mbps) 및 Low Speed(1.5Mbps) 장치의 모든 조합을 지원합니다. 통합 DisplayPort 1.4는 HBR3(32.4Gbit/s)의 최대 대역폭을 지원합니다.



주요 특징들

  • USB 사양 준수
    - 범용 직렬 버스 4 사양
    준수 모든 USB 3.2 ECN 및 현재까지의 준수 테스트 업데이트를 충족합니다.
    - 범용 직렬 버스 2.0 사양 준수
    USB 2.0 허브는 MTT 지원
    - 사내 USB PHY는 저전력 소비를 위해 고급 CMOS 프로세스를 사용합니다.
  • DisplayPort 사양 준수
    - DisplayPort 버전 1.4 준수
  • 보안 기능 지원
    - 디지털 서명 펌웨어(256비트 ECDSA)에 대한 하드웨어 지원
  • 통합 USB 장치
    - USB 3.2 SuperSpeed ​​USB 10Gbps 허브 장치
    구현 5Ports DFP(4x USB SS, 1x USB HS).
    - USB PD 액세서리 지원을 위해 구성
    가능한 USB 2.0 가상 장치로 구현된 USB 빌보드 클래스 1.2.2 장치
    (VL10X와 공동 작업)
    - USB 펌웨어 업데이트 가상 장치
  • 전체 측파대 신호 지원
    - 모든 포트에 대해 개별 및 집단 모드 작동 모두 지원 -
    PWM LED 상태 표시등 지원
    - 펌웨어용 SPI 인터페이스. USB 또는 I2C를 통해 펌웨어 업그레이드 가능.
    - 전문화된 애플리케이션을 위한 관리 인터페이스
  • 포괄적인 USB 배터리 충전 지원
    - USB 배터리 충전 사양 v1.2(SDP, CDP, DCP)
    지원 - 공급업체별 충전 모드 지원 Apple 2.4A, Samsung 등
    - YD/T 1591-2009
    지원 - 시스템이 일시 중단, 종료 또는 연결 해제된 경우 독립 실행형 충전
    지원 - USB 배터리 충전을 지원하도록 DFP 조합을 구성할 수 있음
  • 전원 및 패키지
    - 3.3V 및 1.05V 및 0.9V 입력 필요
    - 25MHz Xtal
    - FCCSP 녹색 패키지(10x10x1.03mm, 328볼이 있는 19x19 그리드)



https://www.via-labs.com/product_show.php?id=114



威鋒電子



www.via-labs.com



안녕하십니까 ?  EddyLab입니다.



국내 최초로 Cable Matters USB-IF인증 USB4 cable을 준비해서 판매를 하고 있으면서,

아직 여러모로 Test가 미진한 것 같아서

추가test를 해 보고 있습니다. ^^

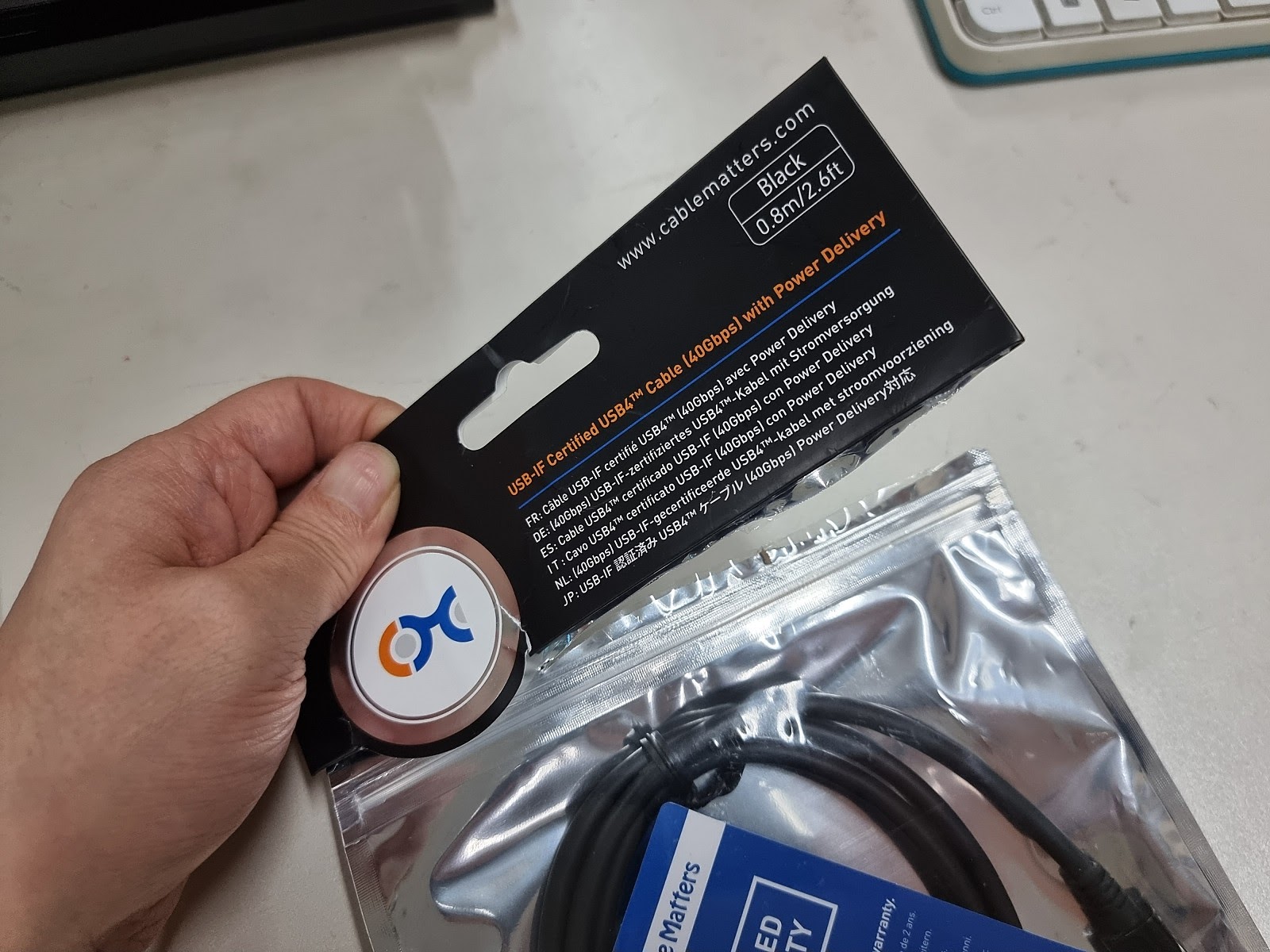

[Cable Matters] USB-IF 인증 USB4™ cable 40Gbps with 100W PD 고속충전 케이블 1M 맥북 EVO 노트북

https://muritzy.tistory.com/2785



[Cable Matters] USB-IF 인증 USB4™ cable 40Gbps with 100W PD 고속충전 케이블 1M 맥북 EVO 노트북 : 국내 최초

안녕하십니까 ? EddyLab입니다. 코로나19사태로 회윈님들과 오프모임을 못한지도 1년이 넘어서, 매우 무료한 시간을 보내고 있는 중에, 좀 더 바쁘고 알차게 시간을 보내보려고 영상전송관련으로

muritzy.tistory.com

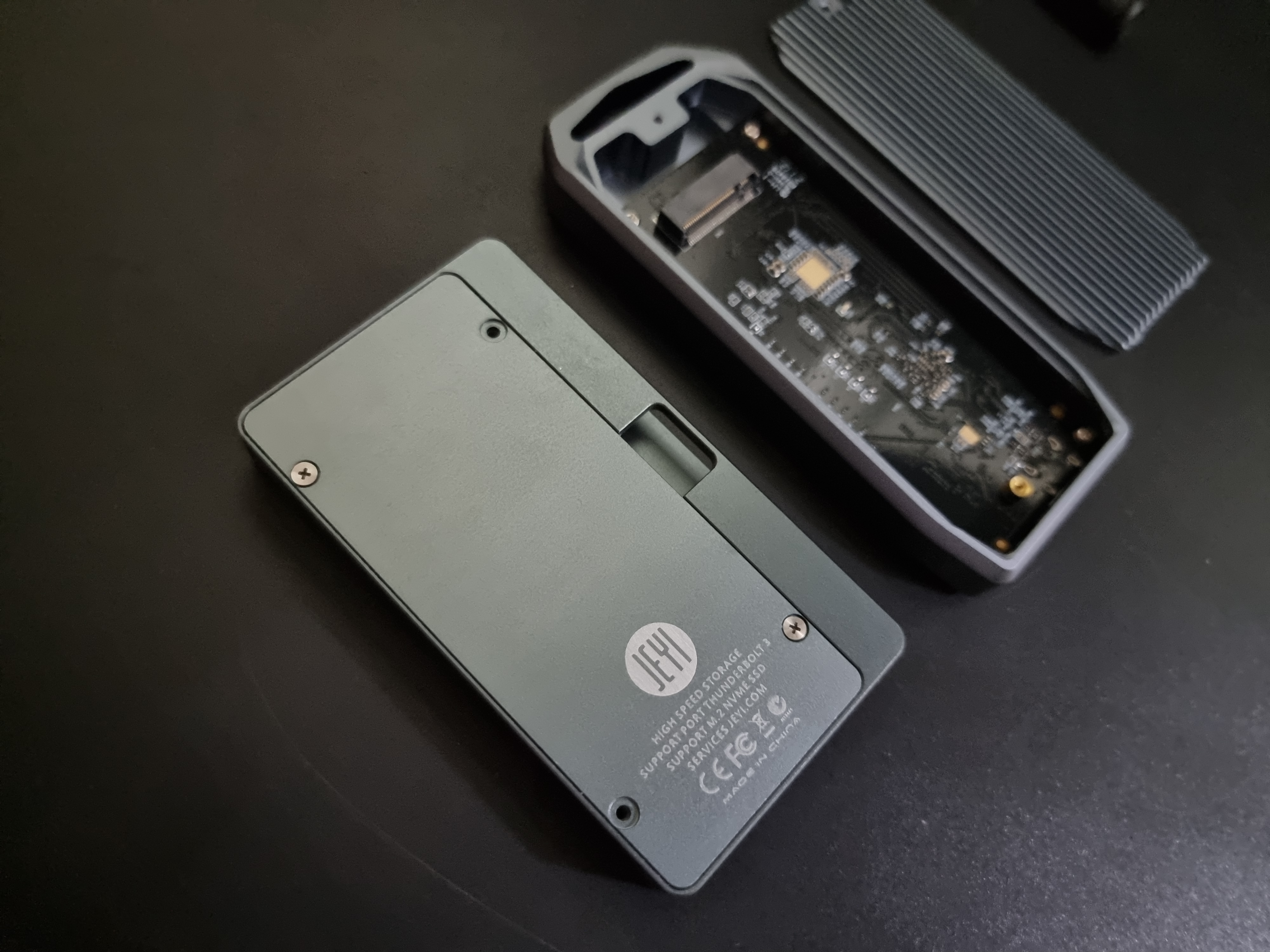

기존에 썬더볼트3 M.2 NVMe 외장케이스로 test를 해 보았습니다만,
아직 USB4용으로 나온 제품은 거의 찾아 보기 힘드네요 ^^;;

간간히 1~2개 보이긴 합니다만, 썬더볼트3용으로 USB4용으로
제품 이름만 바꿔서 판매하는 제품이 있었습니다.





우연히 오리코 제품을 들여다 보다가,

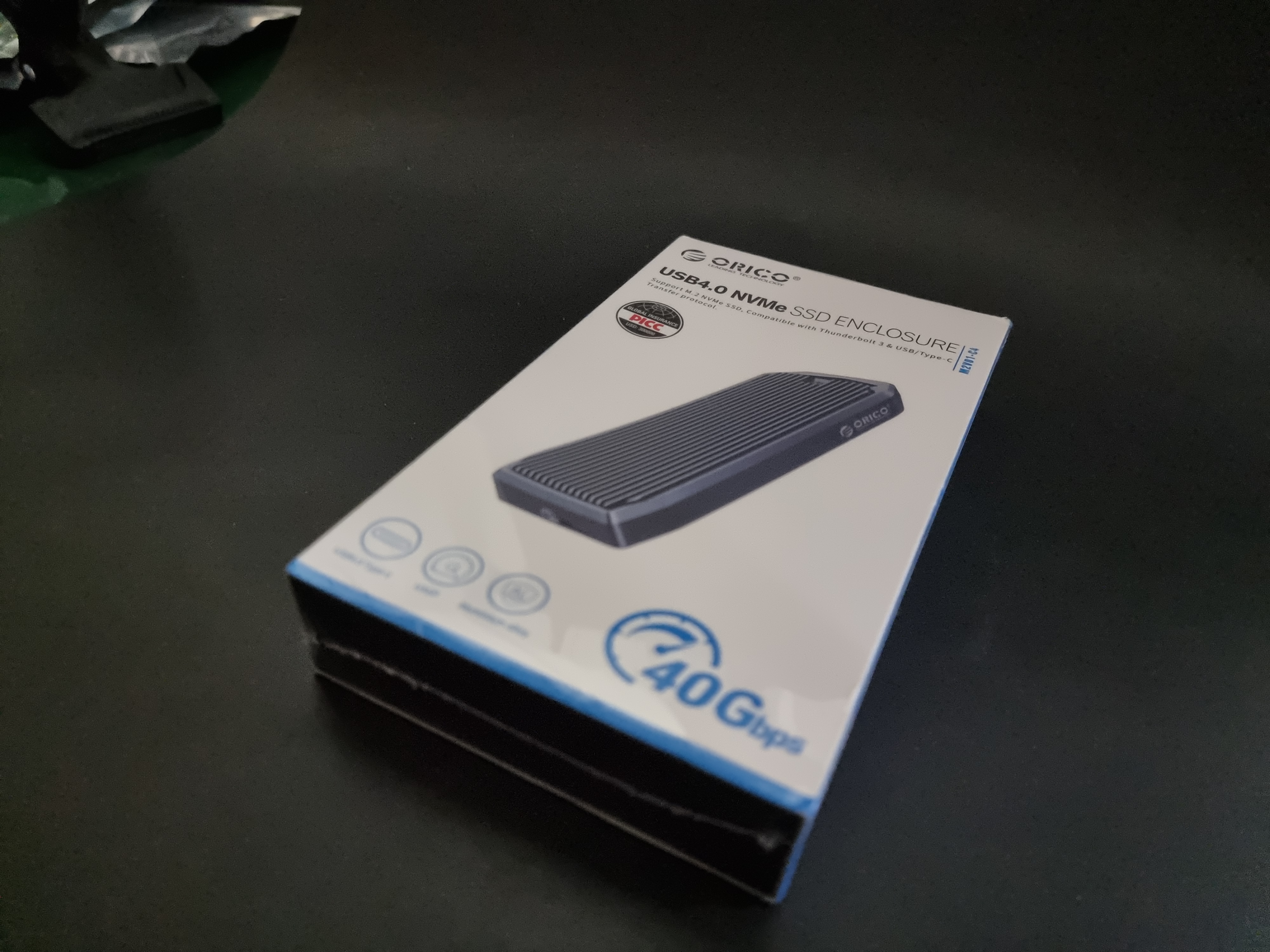

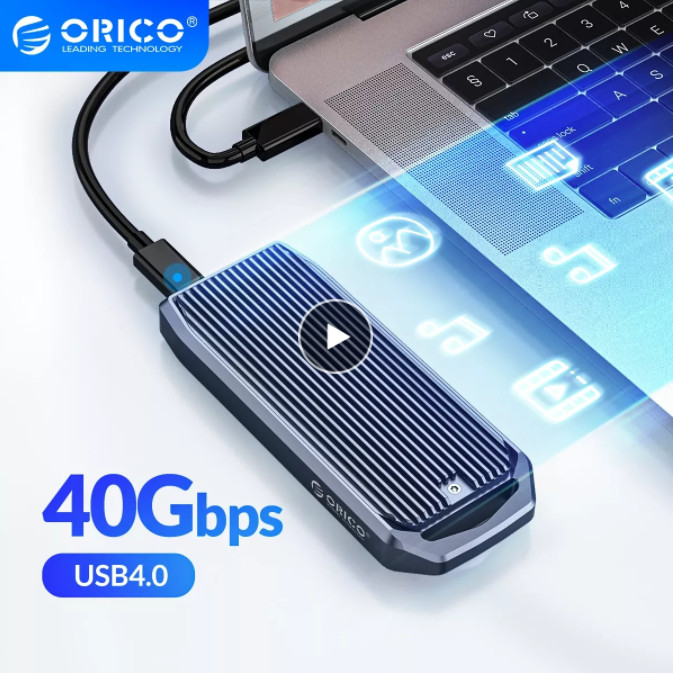

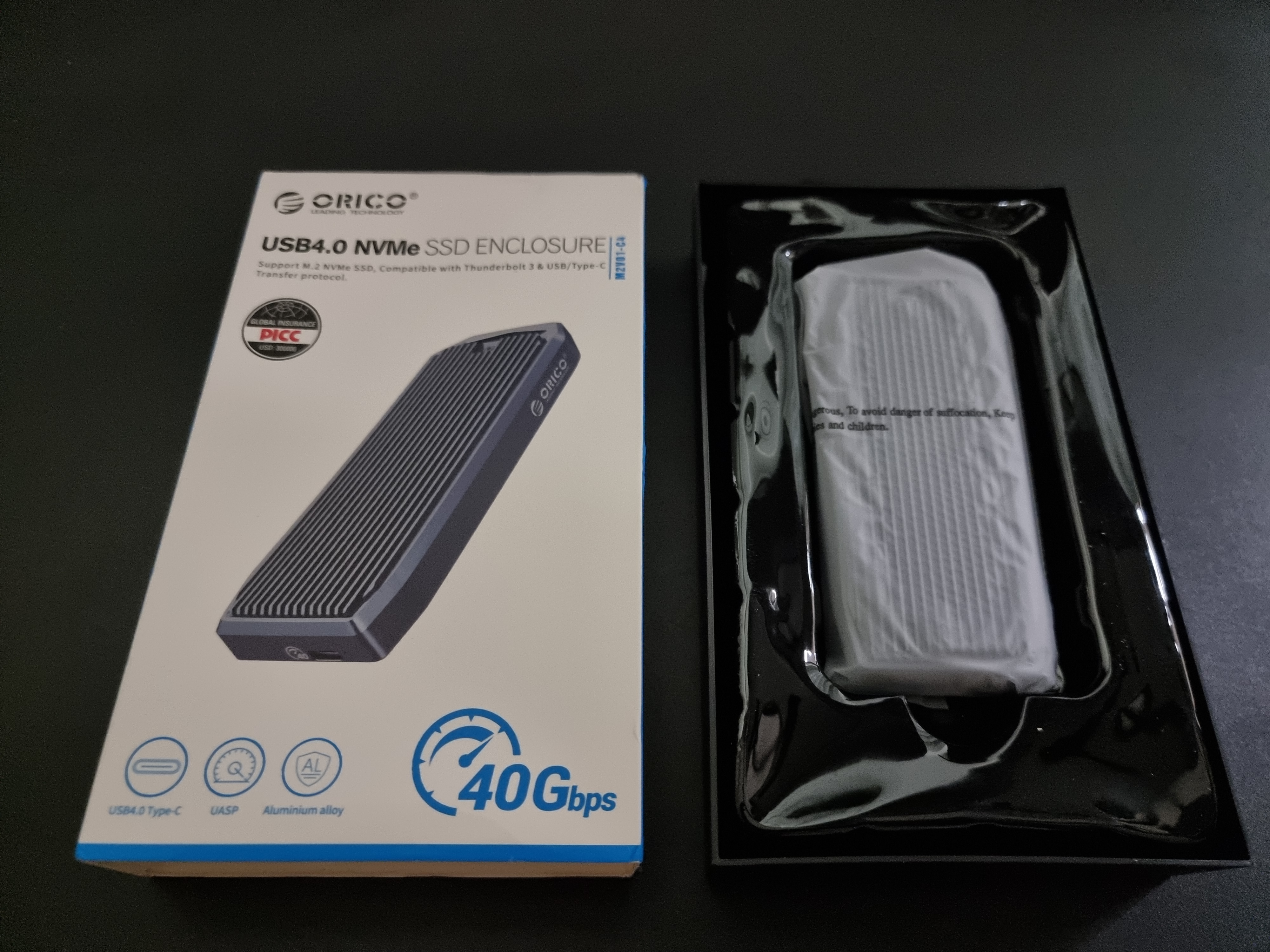

USB4  M.2 NVMe 40G 외장케이스를 찾게 되어서 구입해 보았습니다.

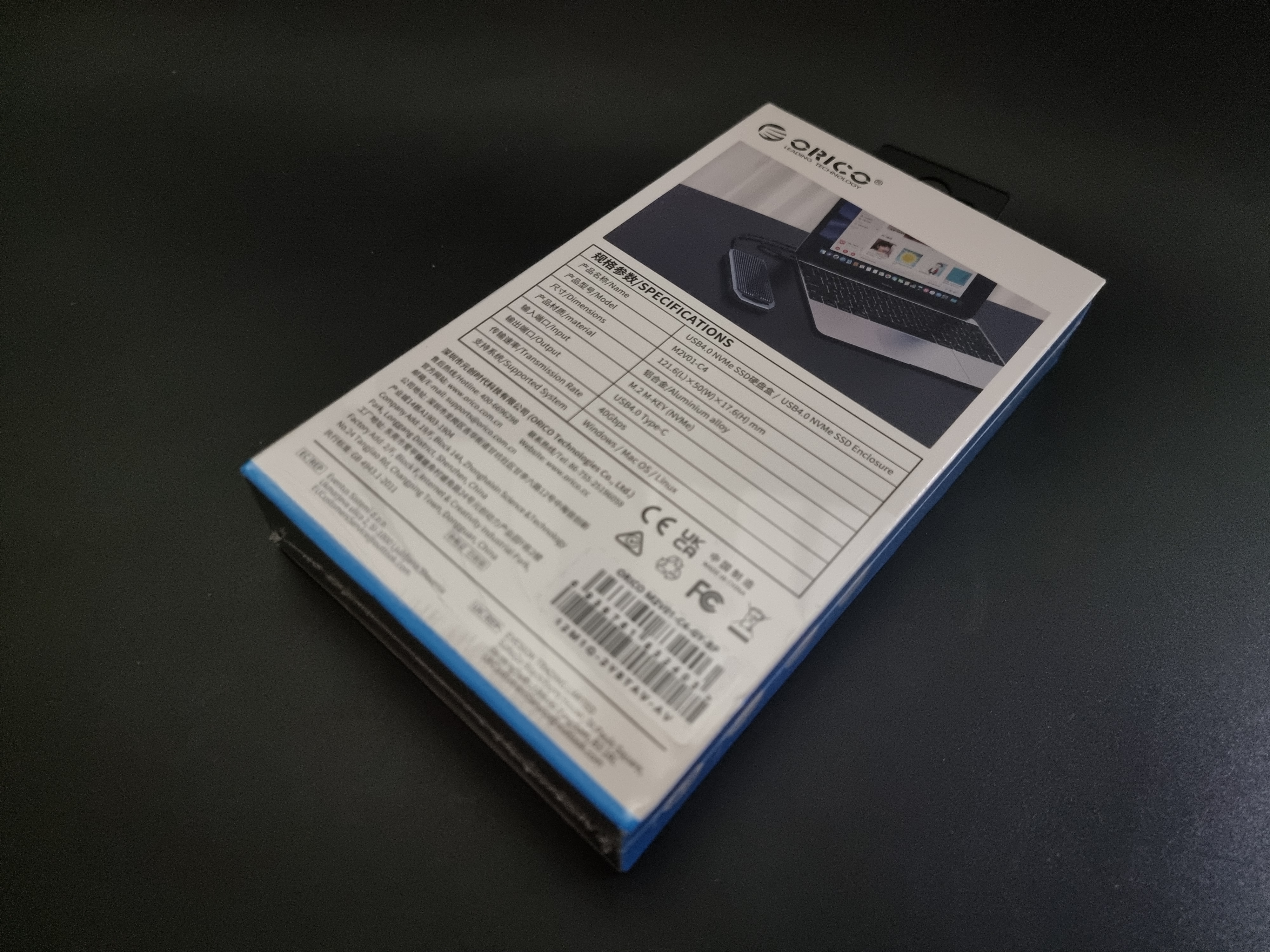

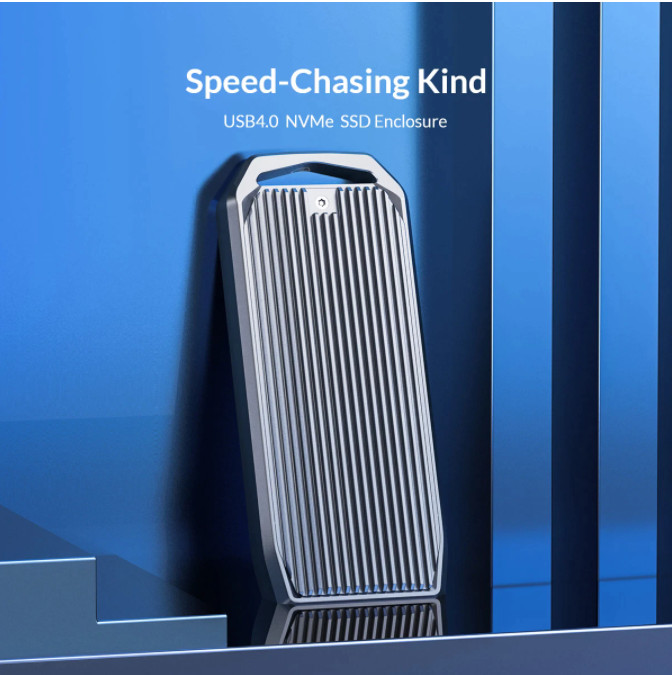

오리코 USB4  M.2 NVMe 40G 외장케이스 제품 설명 내용입니다.





ORICO LSDT USB4.0 M2 SSD Case 40Gbps M2 NVMe Enclosure Compatible with Thunderbolt 3 4 USB 3.2 USB 3.1 3.0 Type c Protocols









LSDT 표준

USB-IF가 출시한 다양한 전송 및 충전 프로토콜이 있어 사용자, 고객, 제조사가 인식하기 어렵다.
따라서, USB 기술을 끊임없이 탐구하고 개발하는 기술 기업으로서, 우리가 특별히 도입한 LSDT(Lightning-Speed Data Transmission) 표준이 있다.LSDT 기술 표준은 USB 타입 C 인터페이스를 기반으로 하는데, USB 타입 C 인터페이스는 각각 5Gbps, 10Gbps, 20Gbps, 40Gbps의 초고속 전송 속도에 대응한다.



==>  어떤 표준의 LSDT인지는 잘 모르겠습니다만,
Data 전송 속도만 놓고 알아 보도록 하겠습니다. ^^





(주의사항)

권장 SSD: WD SN750 / Samsung 970 EVO / Samsung 980 Pro / Seagate 510 시리즈(CPUP가 Apple M1인 경우 빠른 속도를 위해 WD SN750을 사용하십시오)

권장되지 않는 SSD: Samsung 970 EVO 플러스 / Samsung PM981 / WD SN850 / ADATA / CRICAL

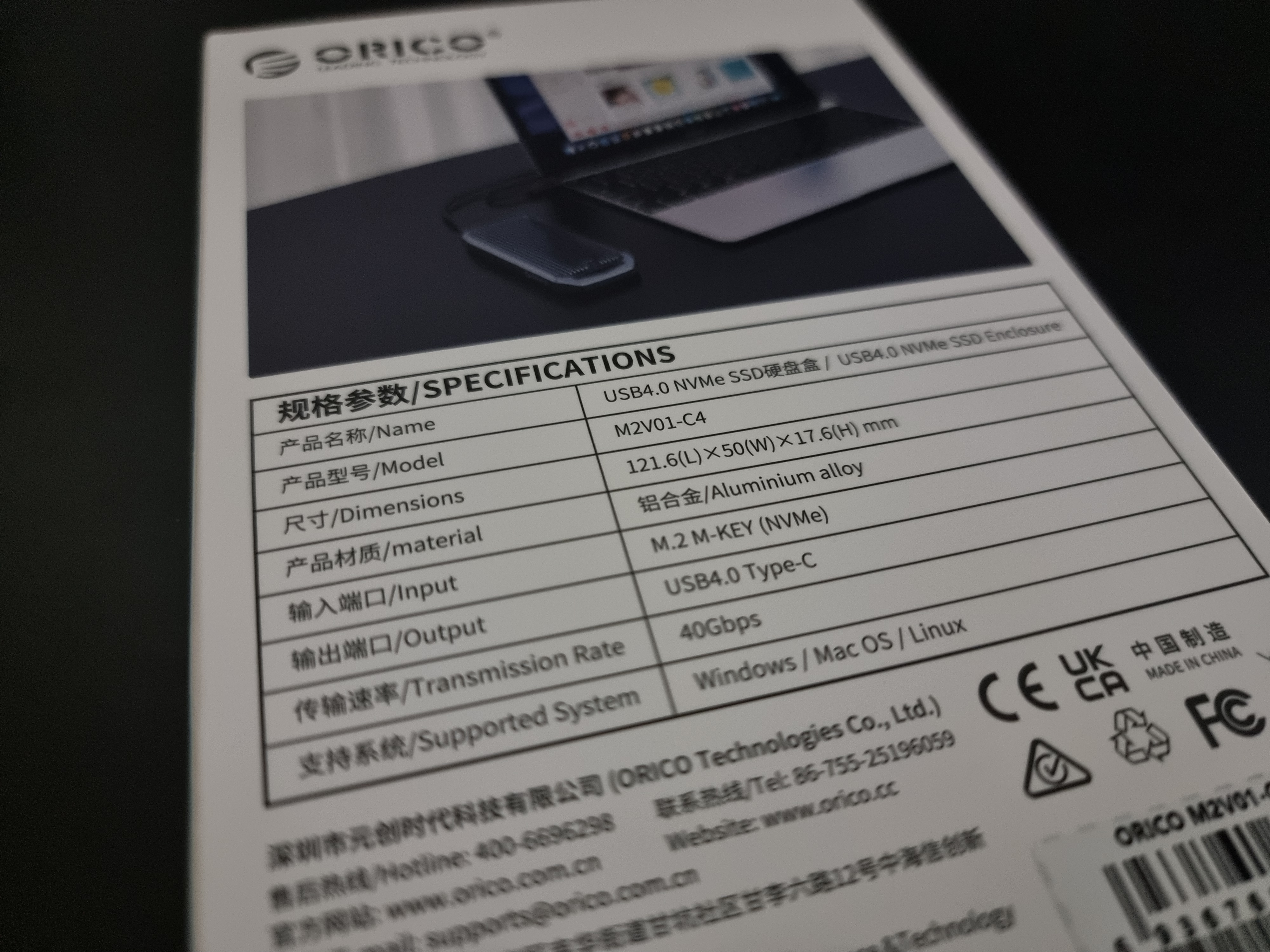

제품 사양:



- 최대 40Gbps 전송 속도 지원

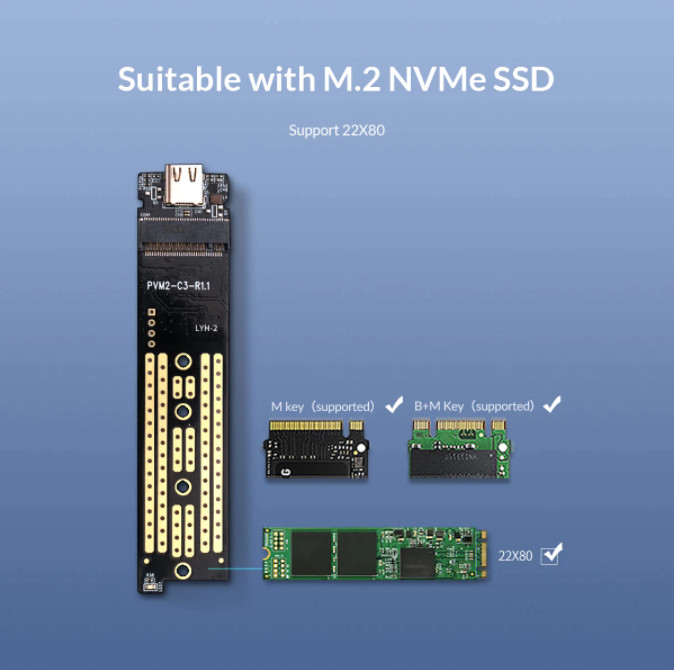

- 최대 2TB까지 2280mm 크기의 M.2 SSD 지원
- 측정된 최대 연속 읽기 속도는 2700MB/s, 연속 쓰기 속도는 1400MB/s에 이를 수 있음
- 플러그 앤 플레이, Windows/Mac OS/리눅스 시스템에 드라이버 및 외부 전원 필요 없음
- 듀얼 칩 마스터 제어 솔루션, USB4.0 전송 프로토콜 지원, Thunderbolt 3/Raide 4 및 USB3.2/3.1/3.0/Type-C 전송 프로토콜과의 완전 호환(USB2.0 이하와 호환되지 않음)

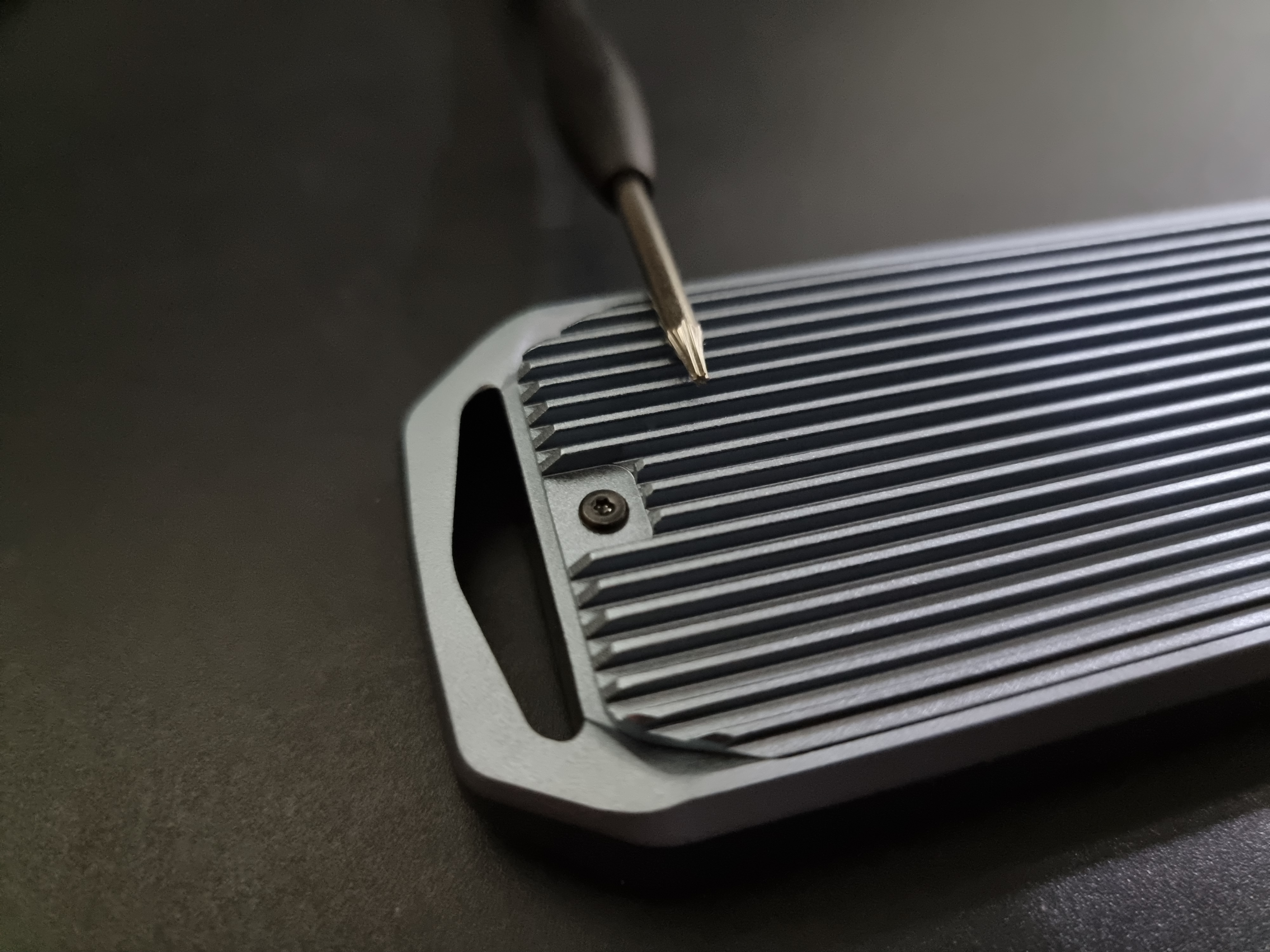

- 몇 초 만에 툴이 없는 설치
- LED 표시등 설계

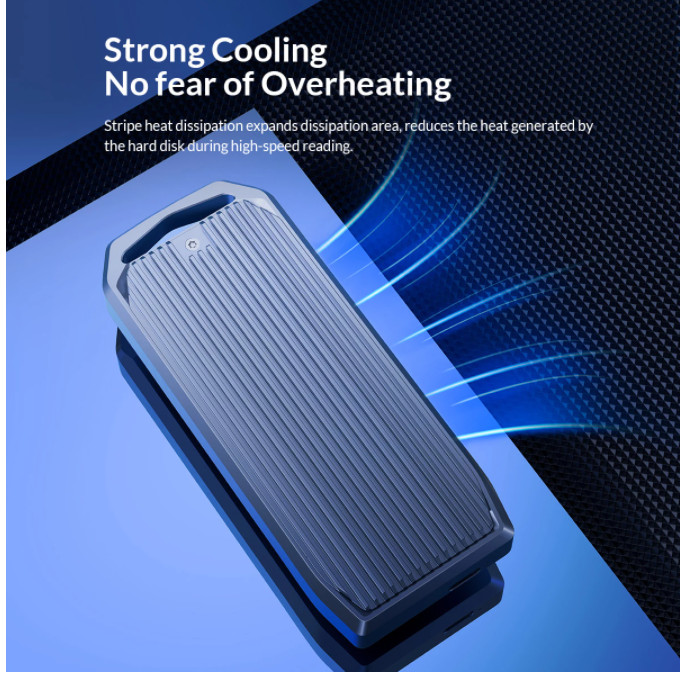

- 우수한 열 방출: PCBA 보드에 구멍이 있는 구리 막대와 m.2 외부 인클로저에 부착된 열 패드와 알루미늄 합금 케이스는 솔리드 스테이트 드라이브의 완벽한 냉각 성능을 보장할 수 있다.

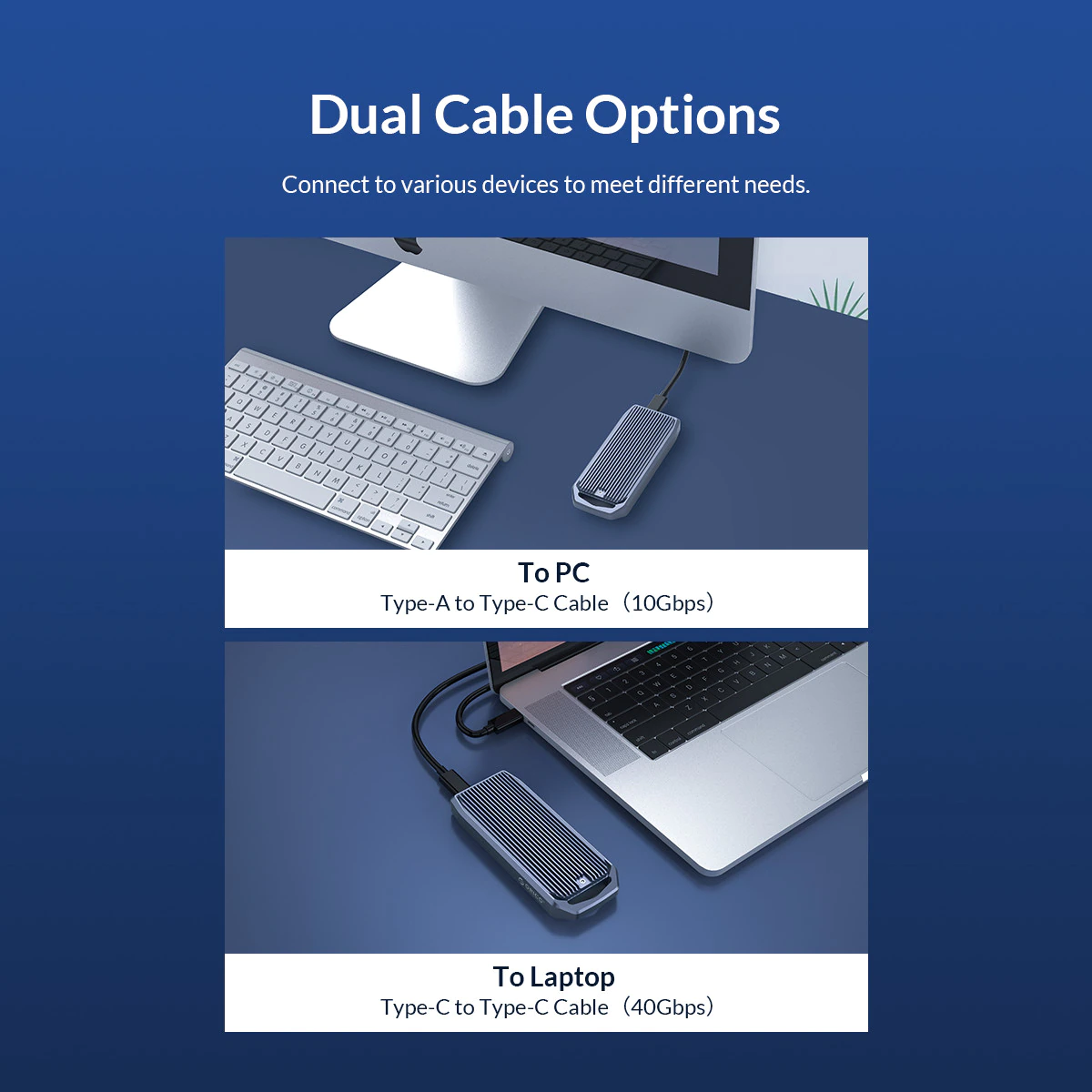

- 데이터 라인 ATO C 10Gbps와 CTO C 40Gbps 2가지 사양을 탑재했다.
-안전 보증:12개월 보증 서비스 및 평생 기술 서비스 지원
- Window / Mac OS/Linux 멀티플랫폼 운영 체제와 호환 가능

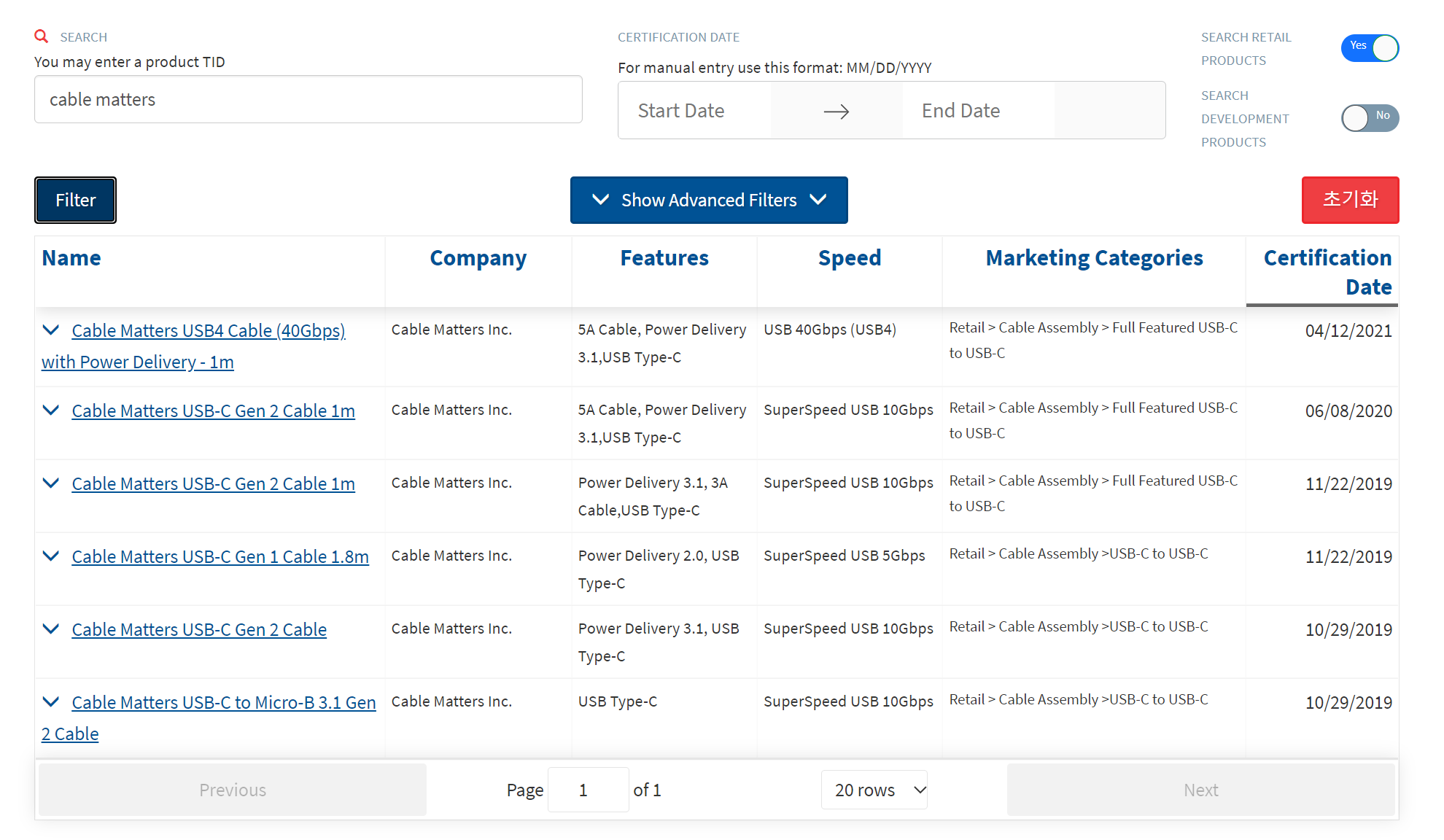

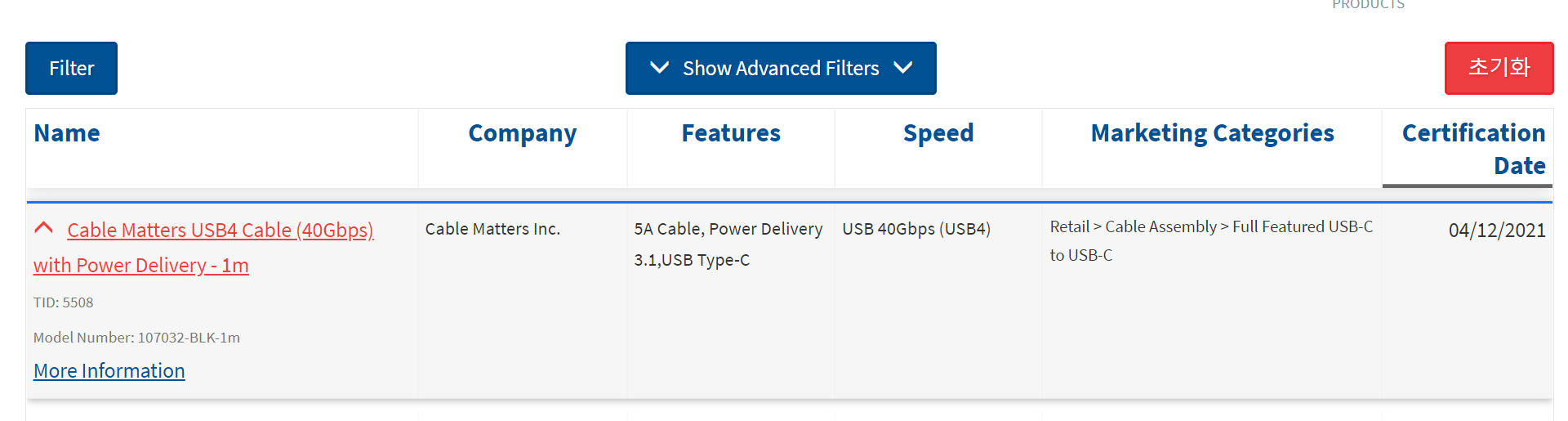

USB케이블 USB-IF 인증 검색 사이트 :

https://www.usb.org/products ⇐ 링크


USB-IF인증 여부를 확인하였습니다만, 오리코 제품관련으로는 전혀 나오지 않고 있어서,

인증을 받은 제품은 아닌 것으로 판단되고 있습니다.

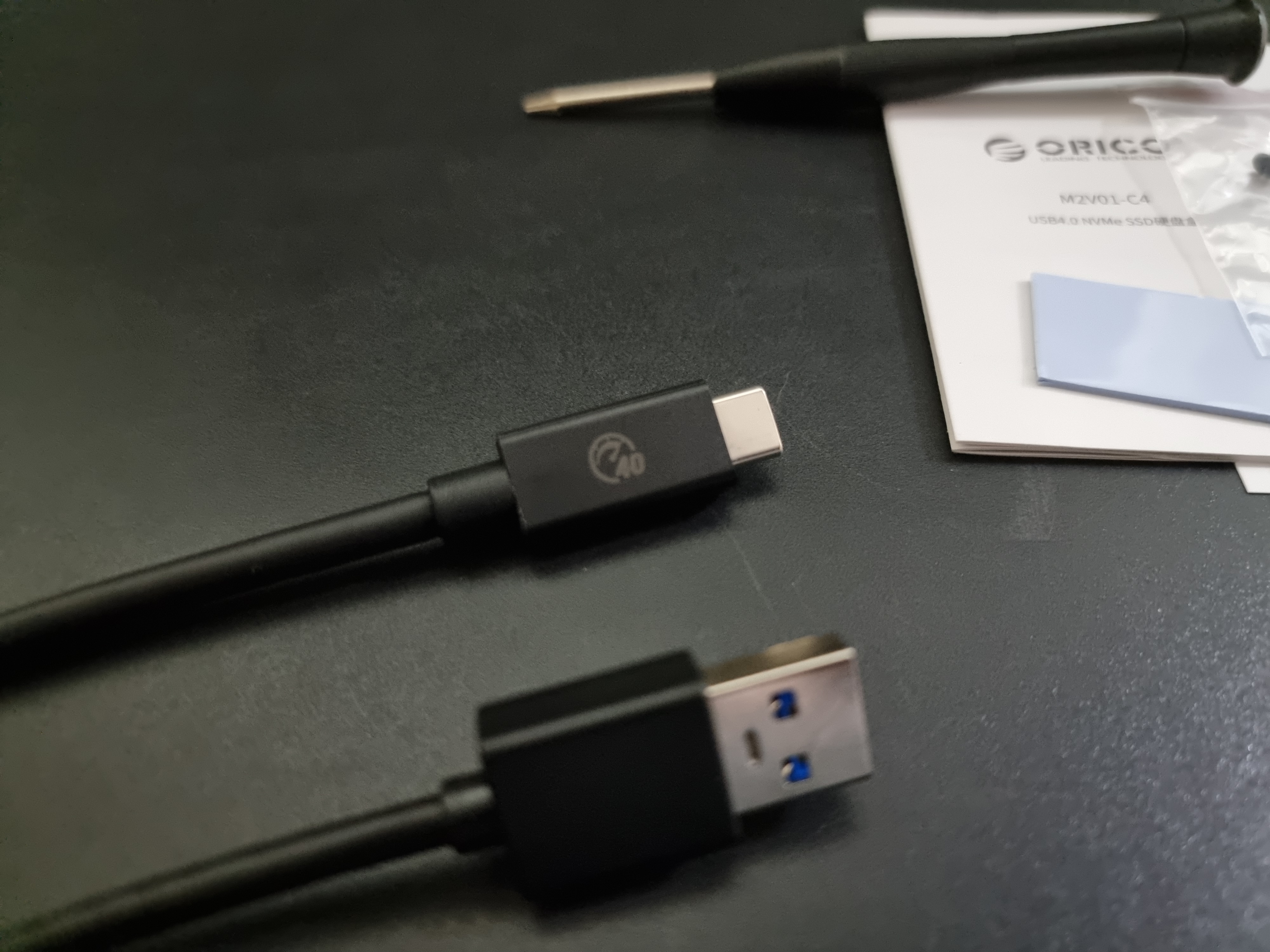

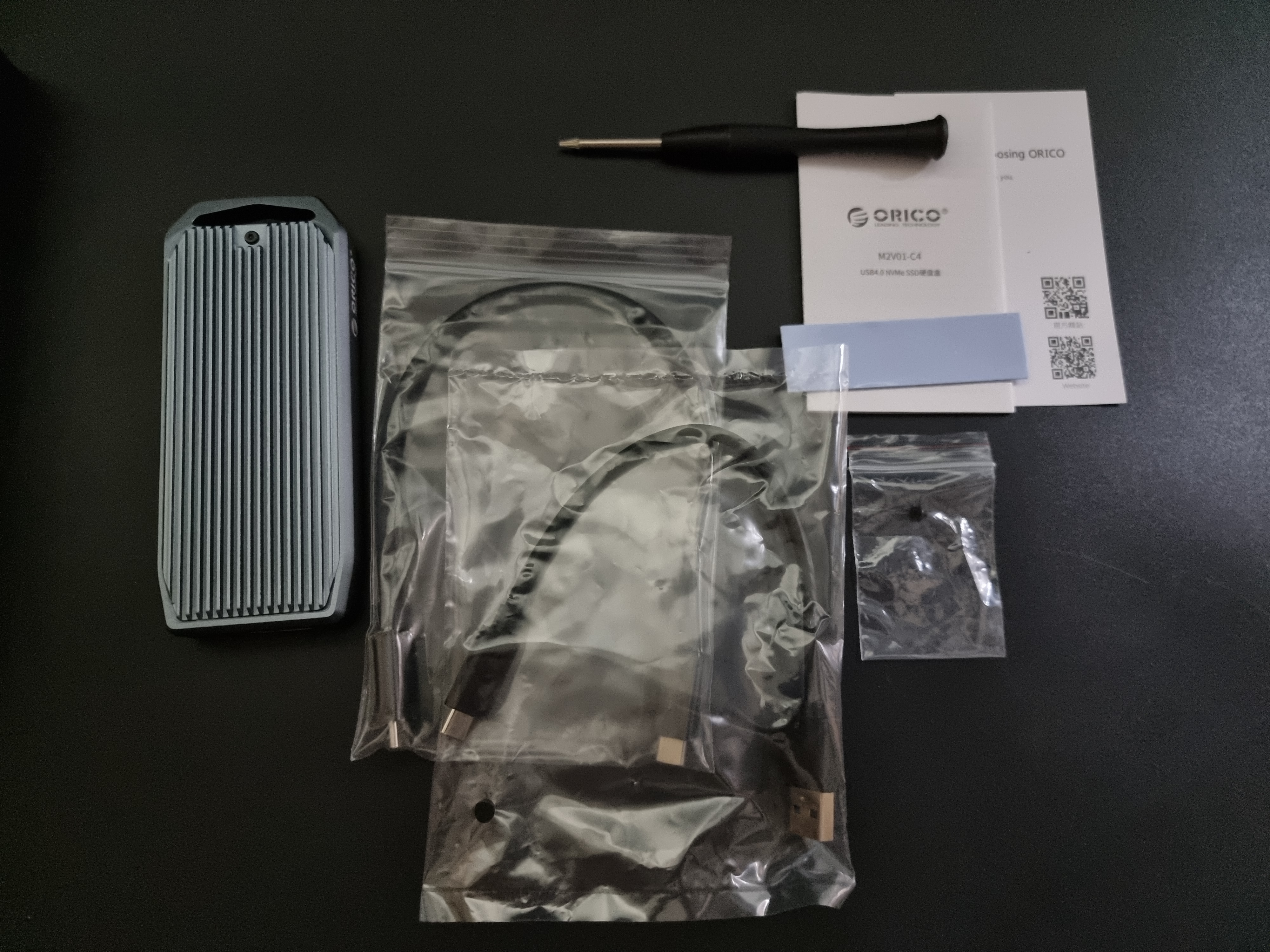

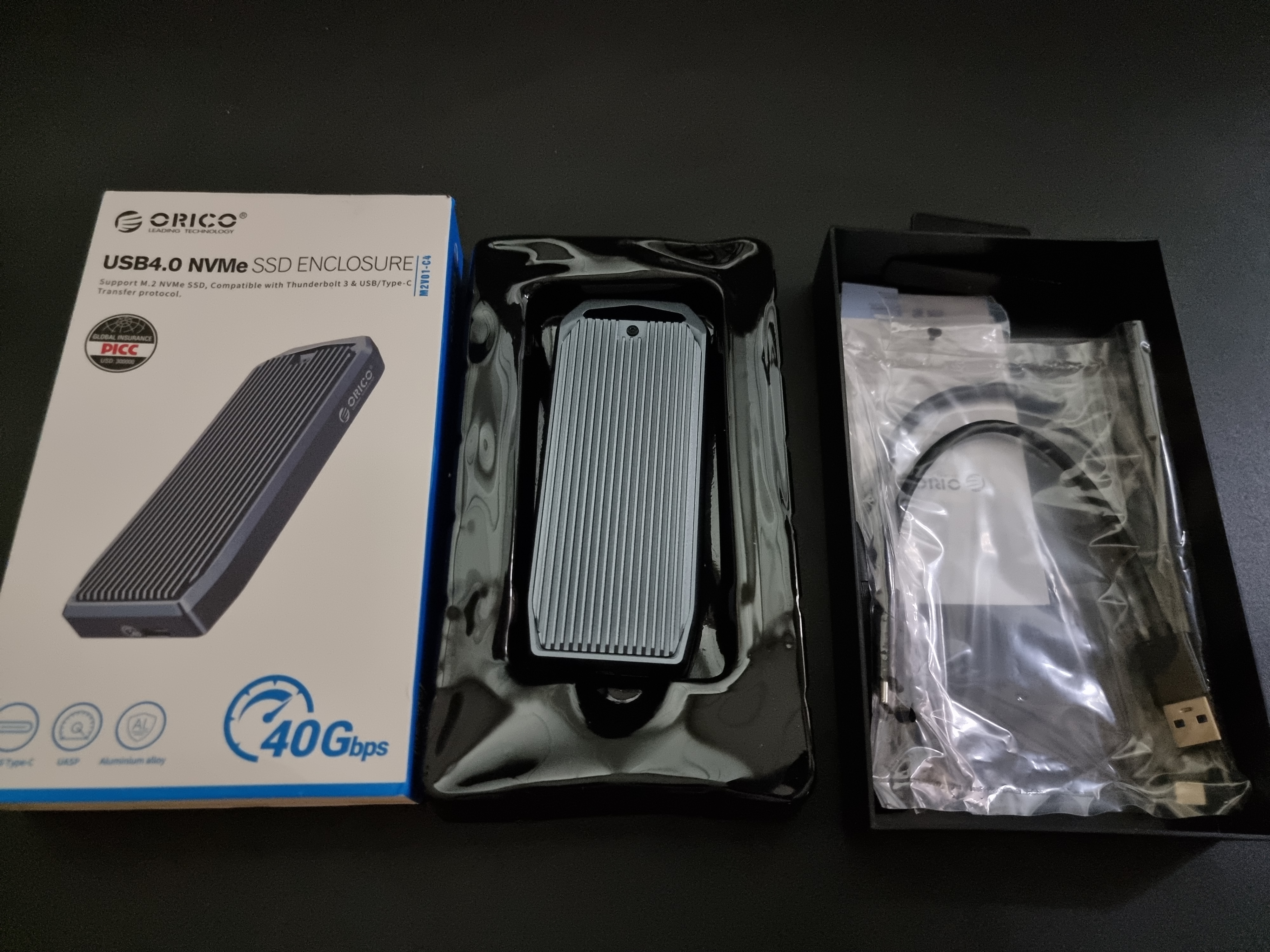

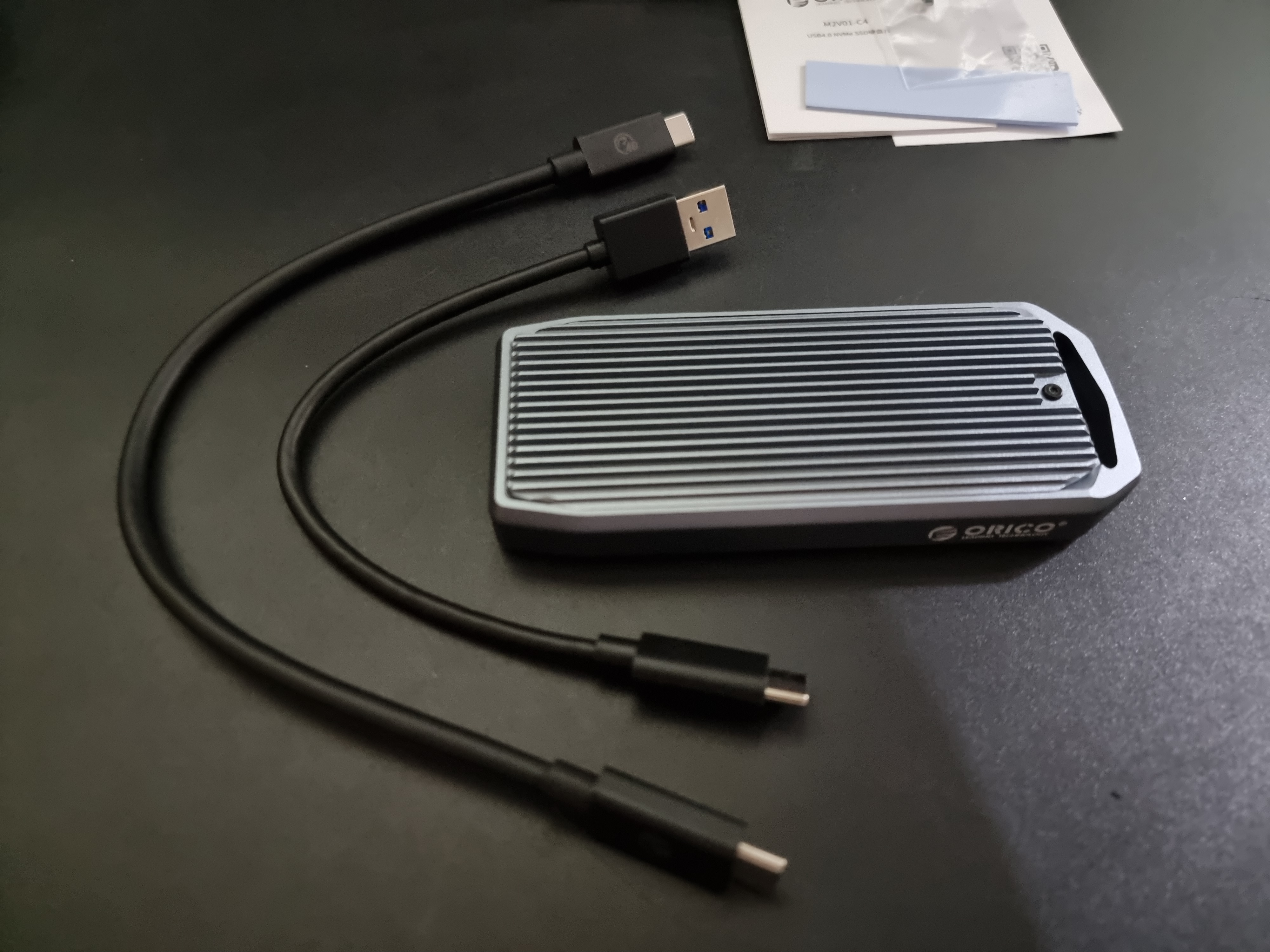

번들케이블은 USB-C to C 케이블 (0.3M ?)과 USB-C to A케이블(0.3M ?)이 들어있습니다.
USB4 Cable로 추정되는  USB-C to C 케이블에는 USB4 정식로고가 이닌 40G Speed로고가 있는데
정식케이블은 아닌 듯 보입니다. ^^;;

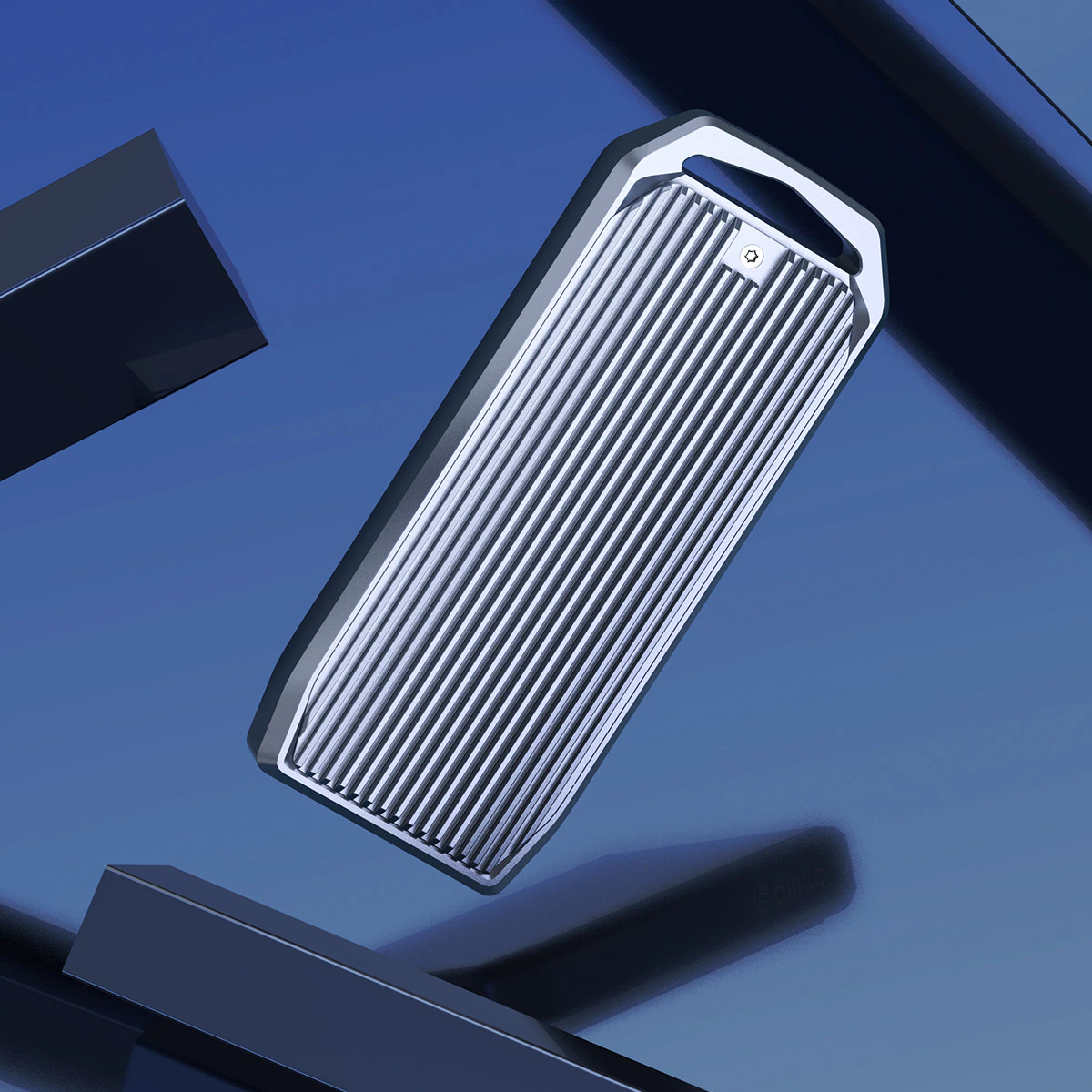

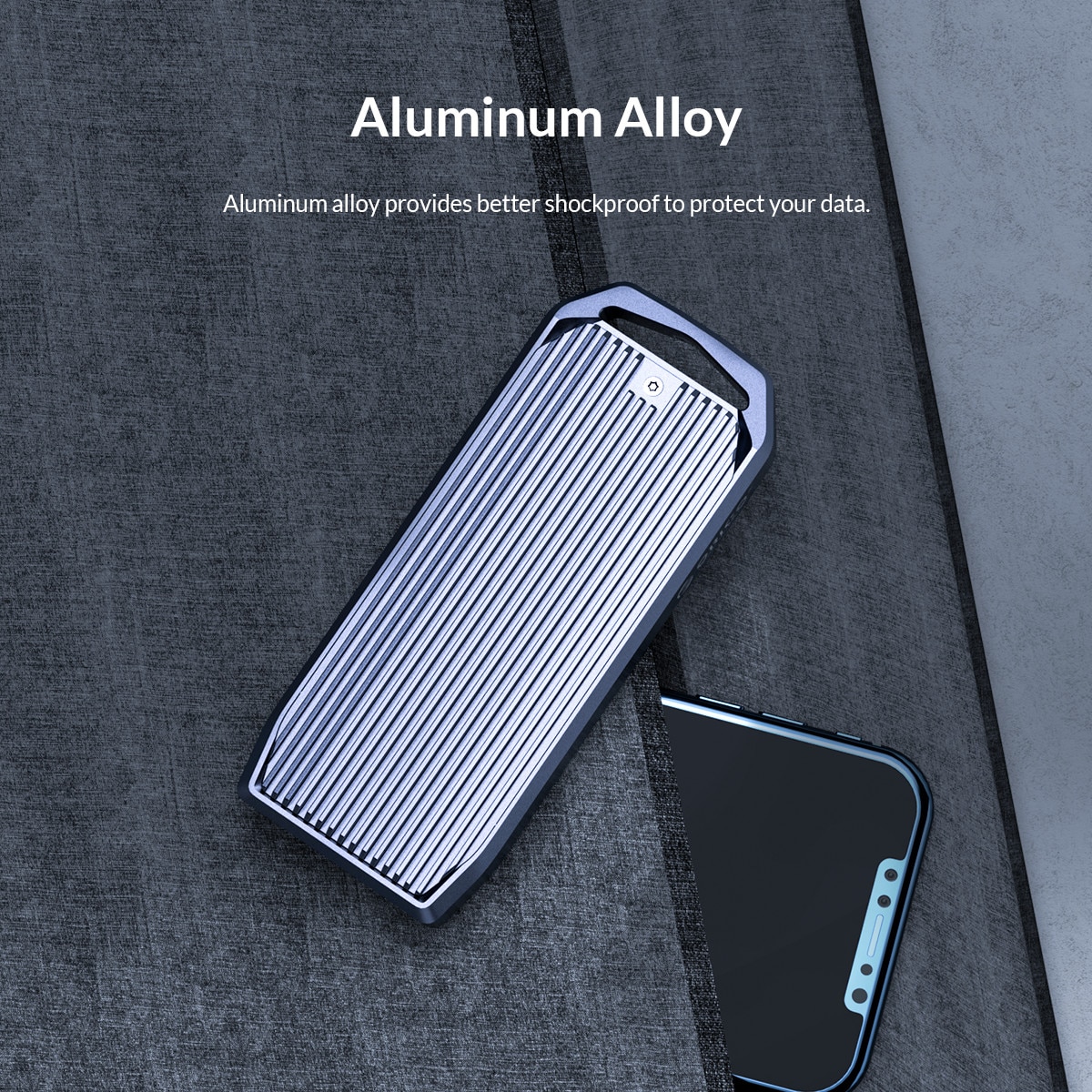

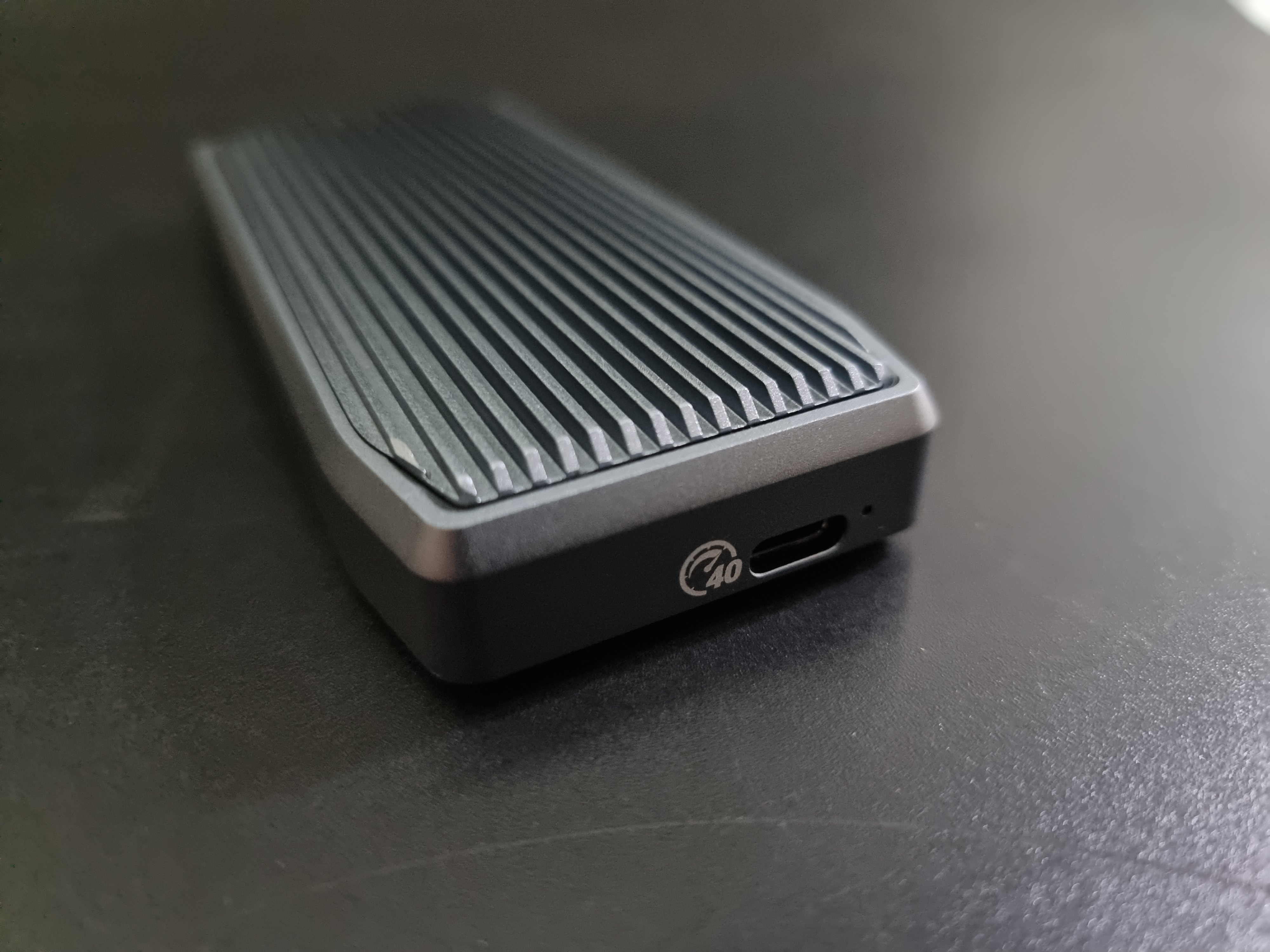

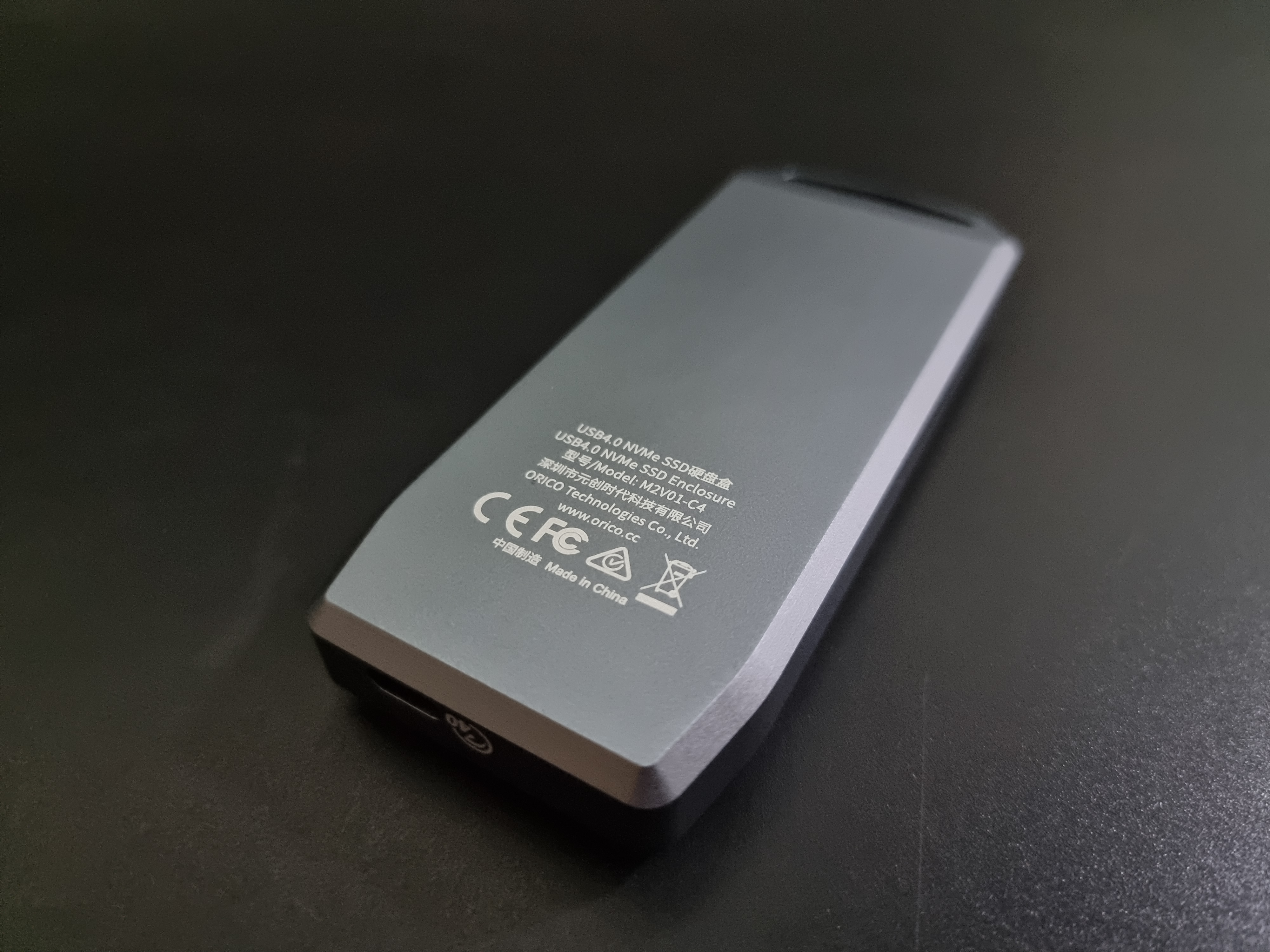

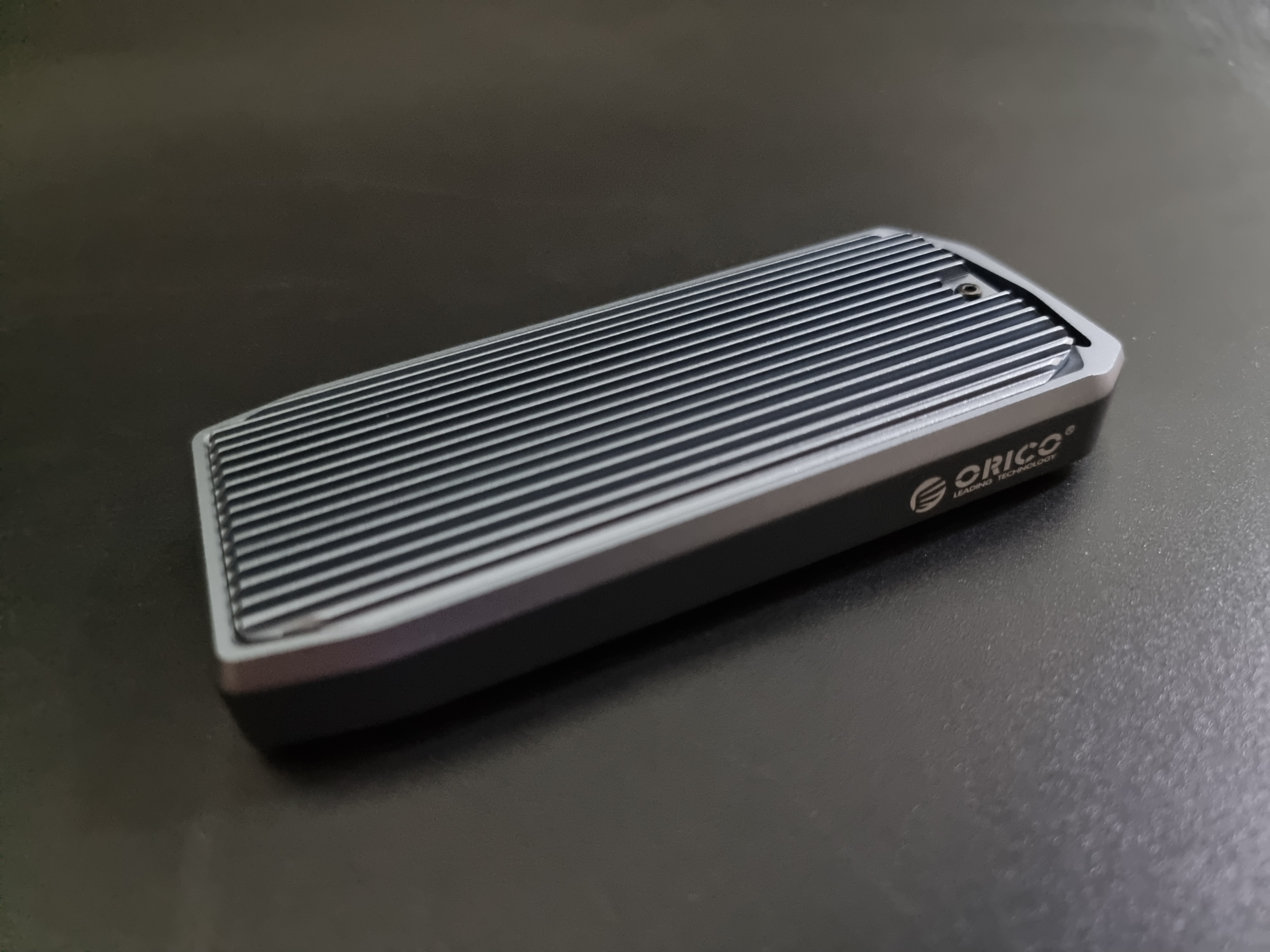

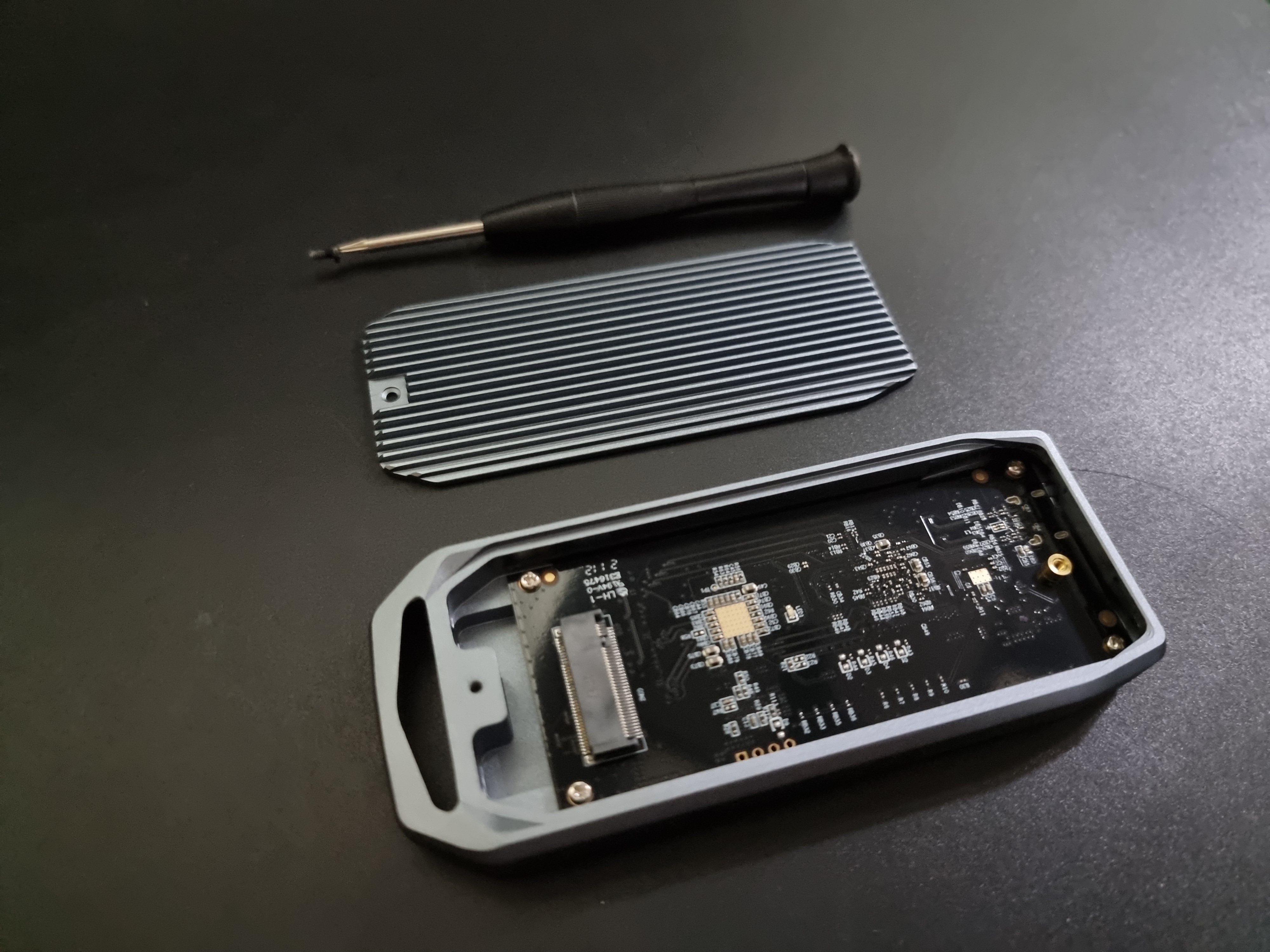

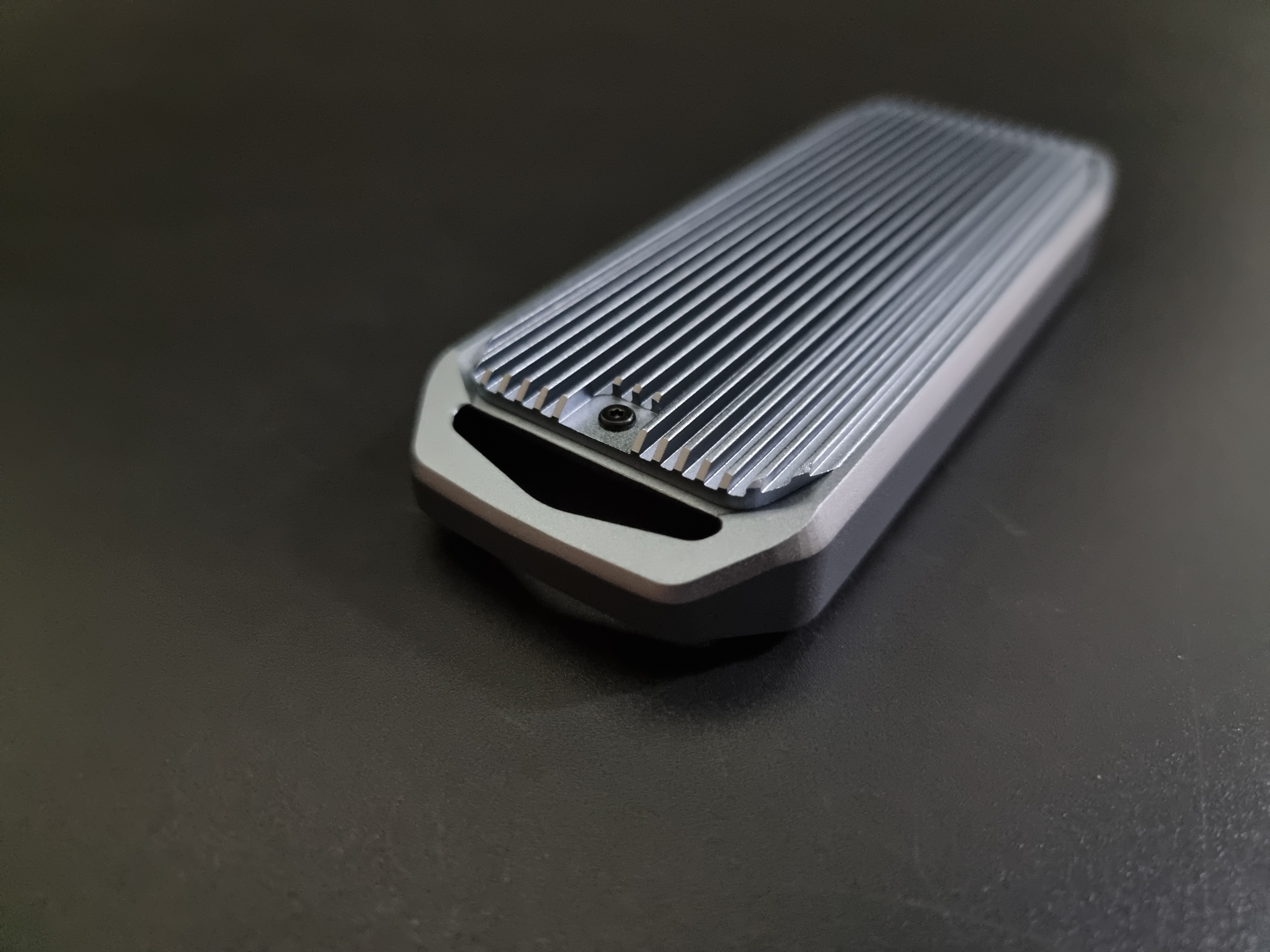

케이스는 알루미늄으로 묵직합니다.

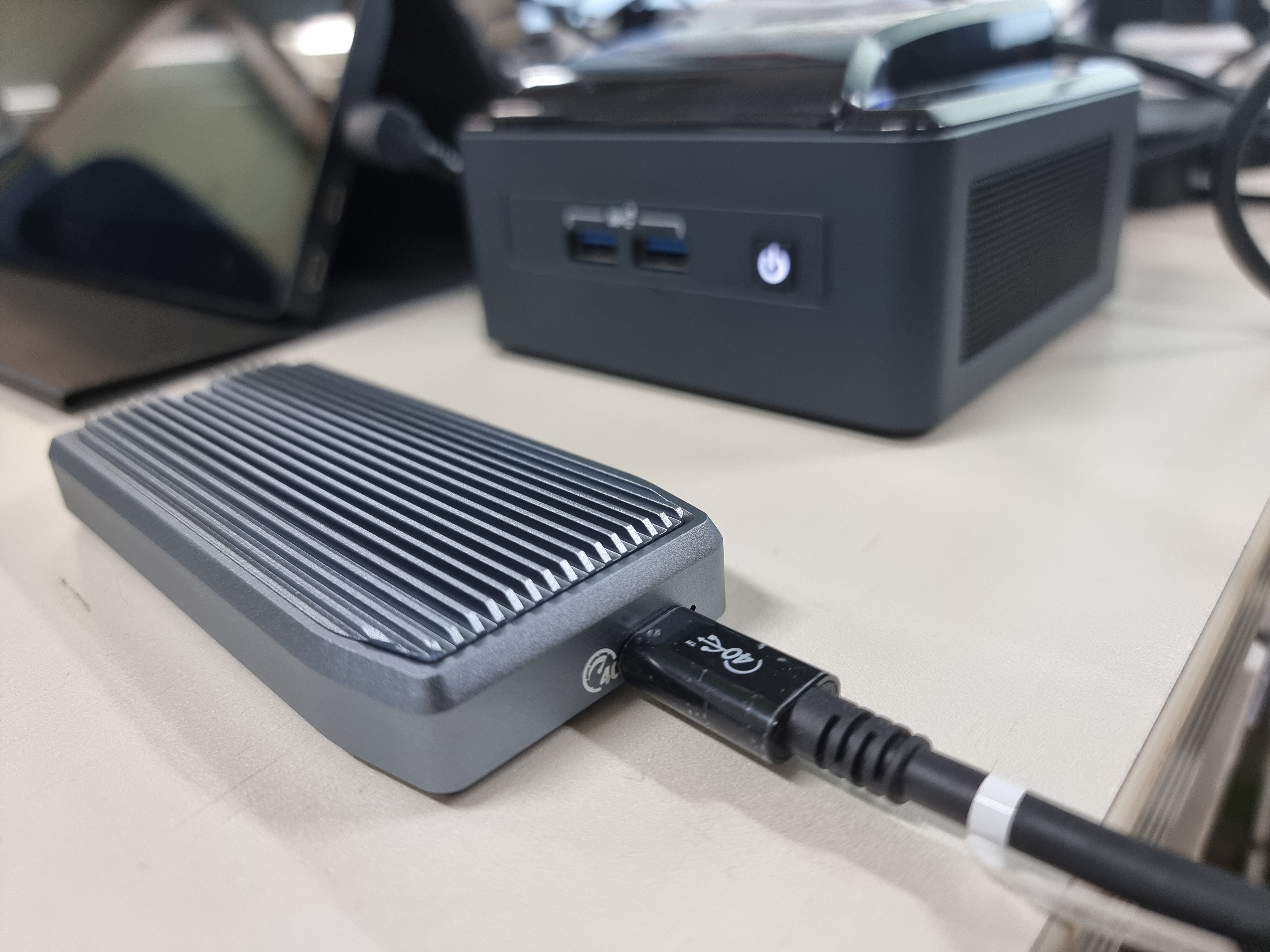

뒷쪽 USB-C 케이블 커넥터에는 녹색LED가 있어서, 동작여부를 알 수 있습니다.

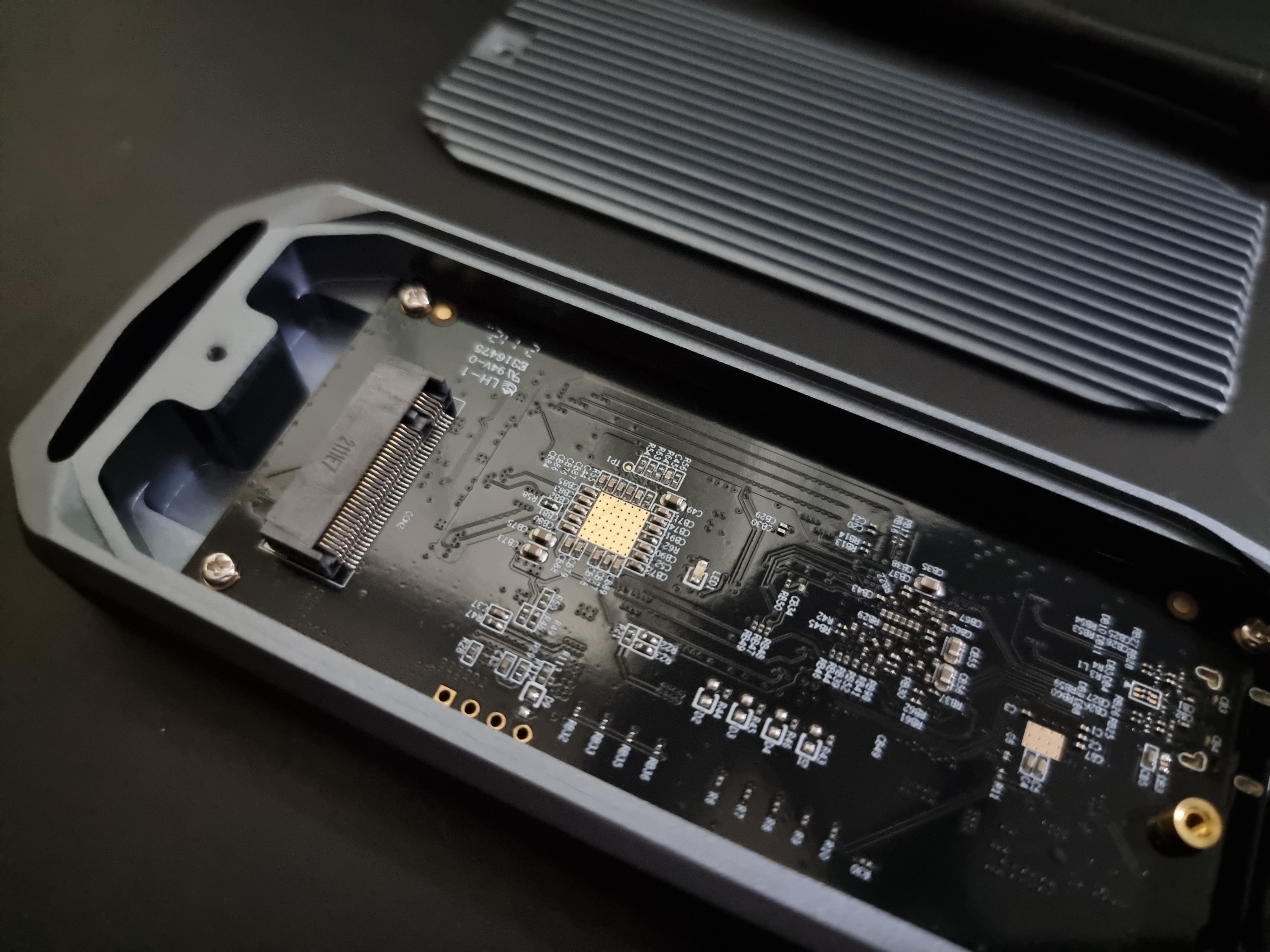

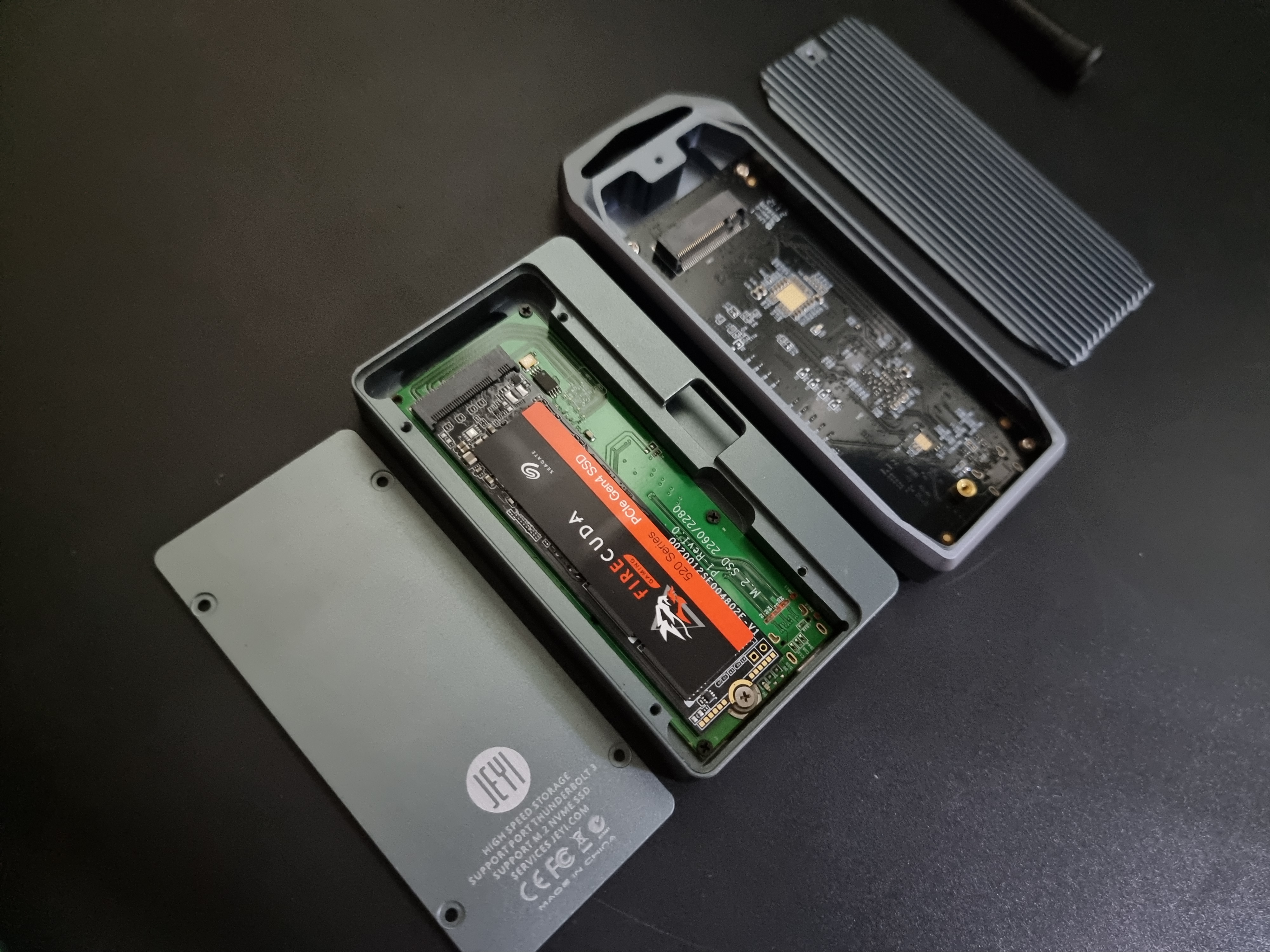

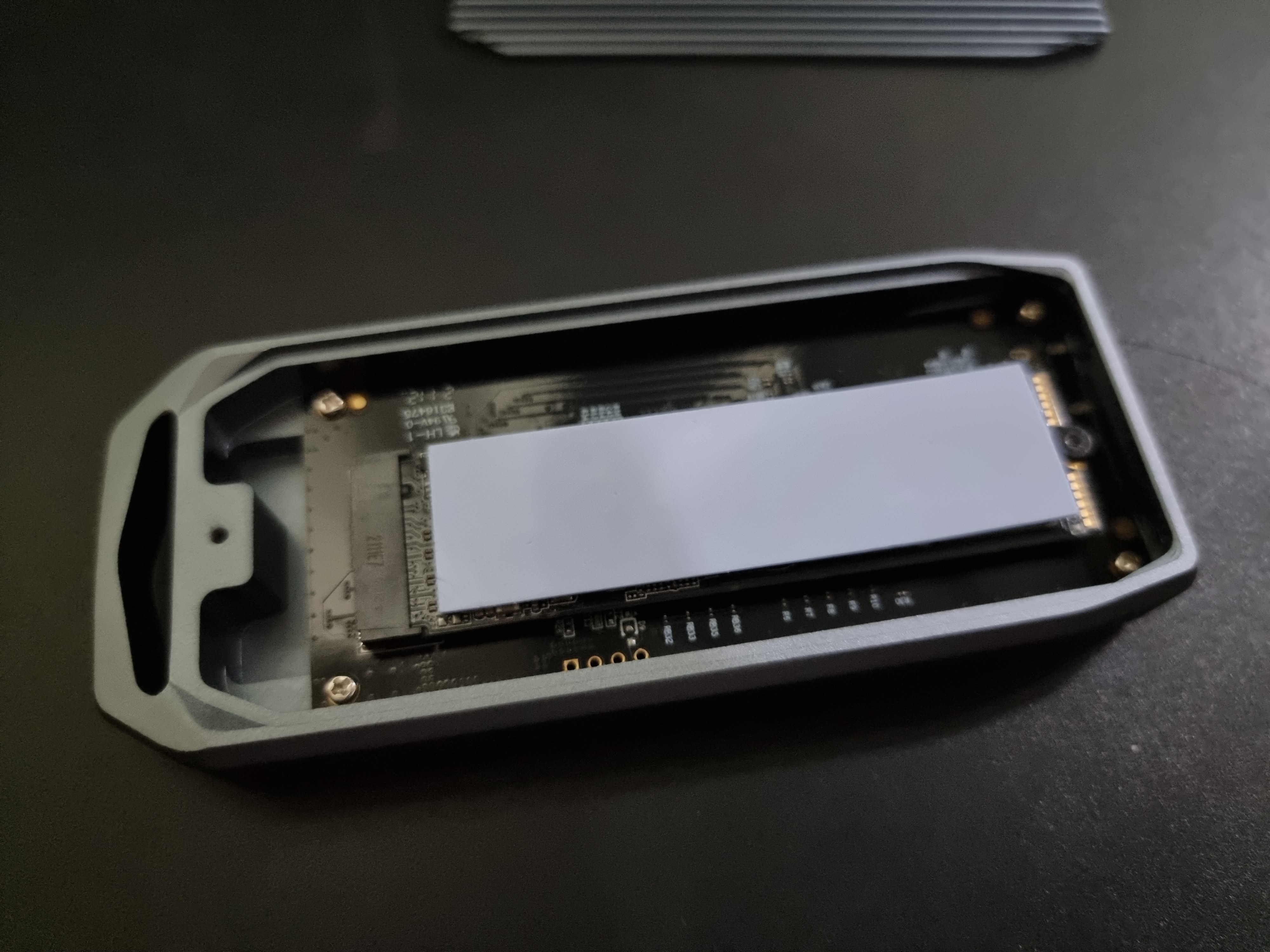

기존에 test하던 썬더볼트3 M.2 NVM3 외장Case에서 PCle Gen4 500G를 뺴서 장착을 하였습니다.

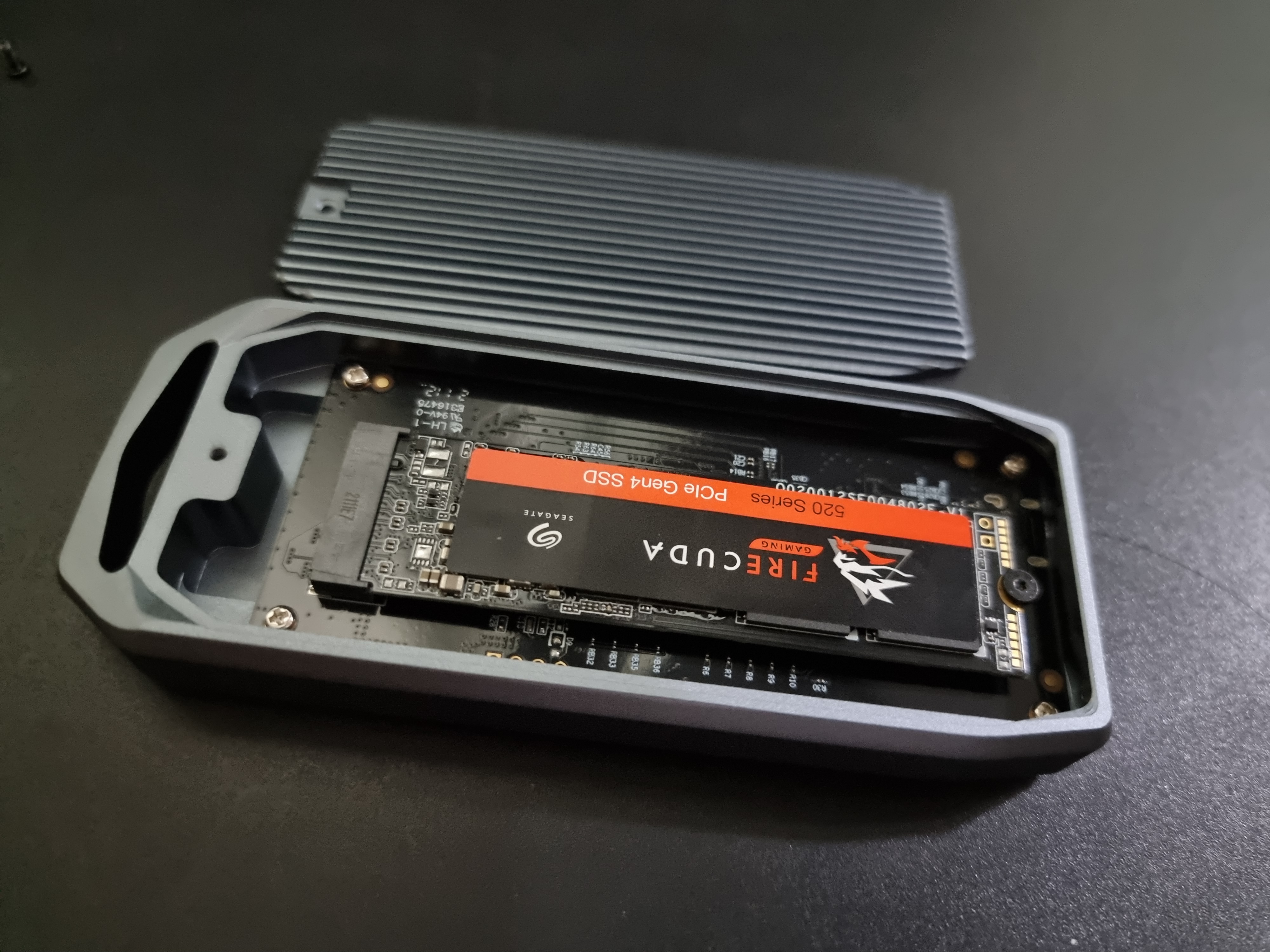

M.2 NVMe PCle Gen4를 탑재시킨 후, 방열시트도 이쁘게 붙였습니다.

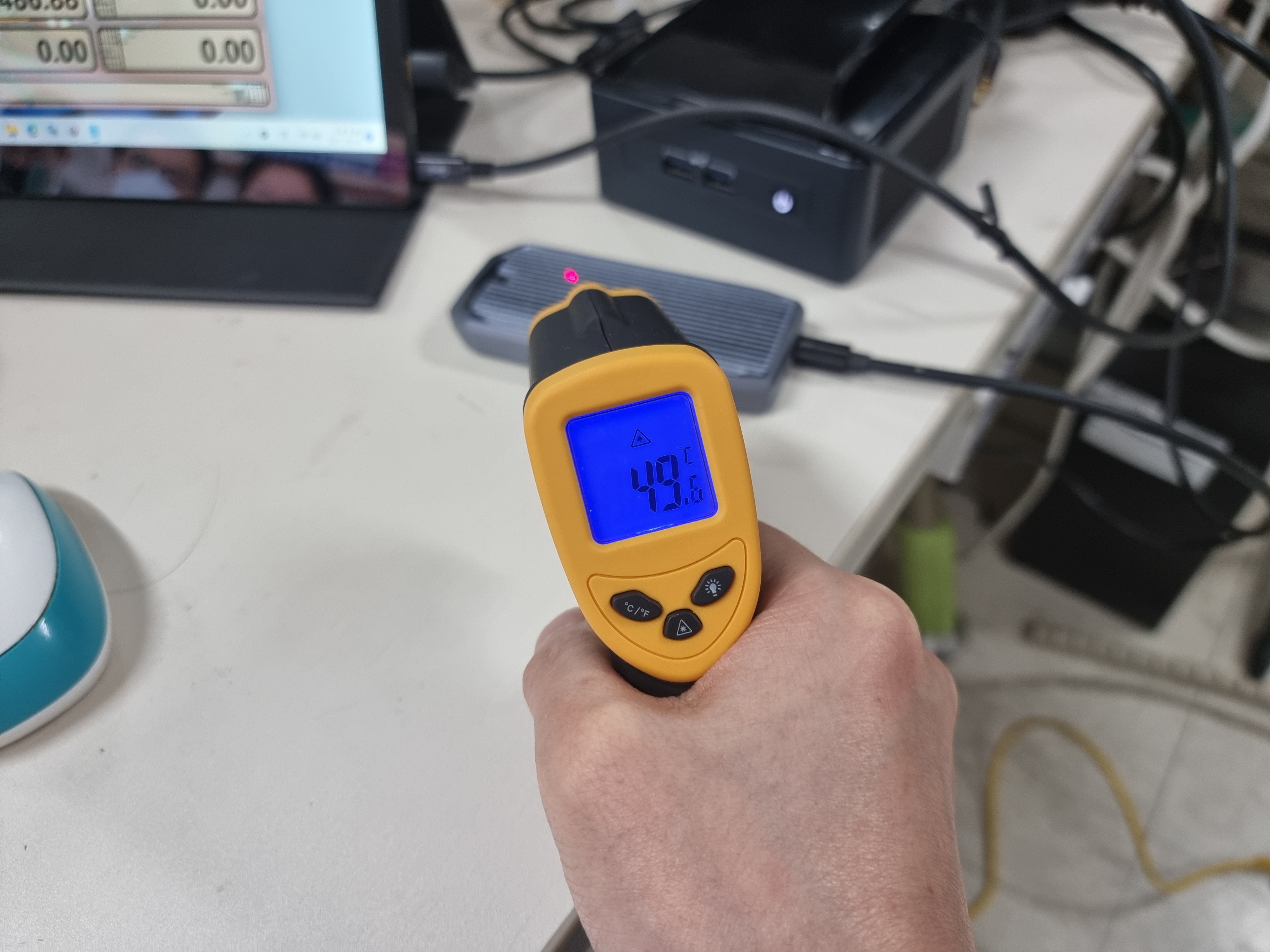

USB4 40G 케이블과 기타 test 썬더볼트 케이블등으로 여러번 속도test를 하면서

제일 높은 온도를 측정해 보았습니다.

최고 온도는 49도 정도로 나타났습니다. ^^;;

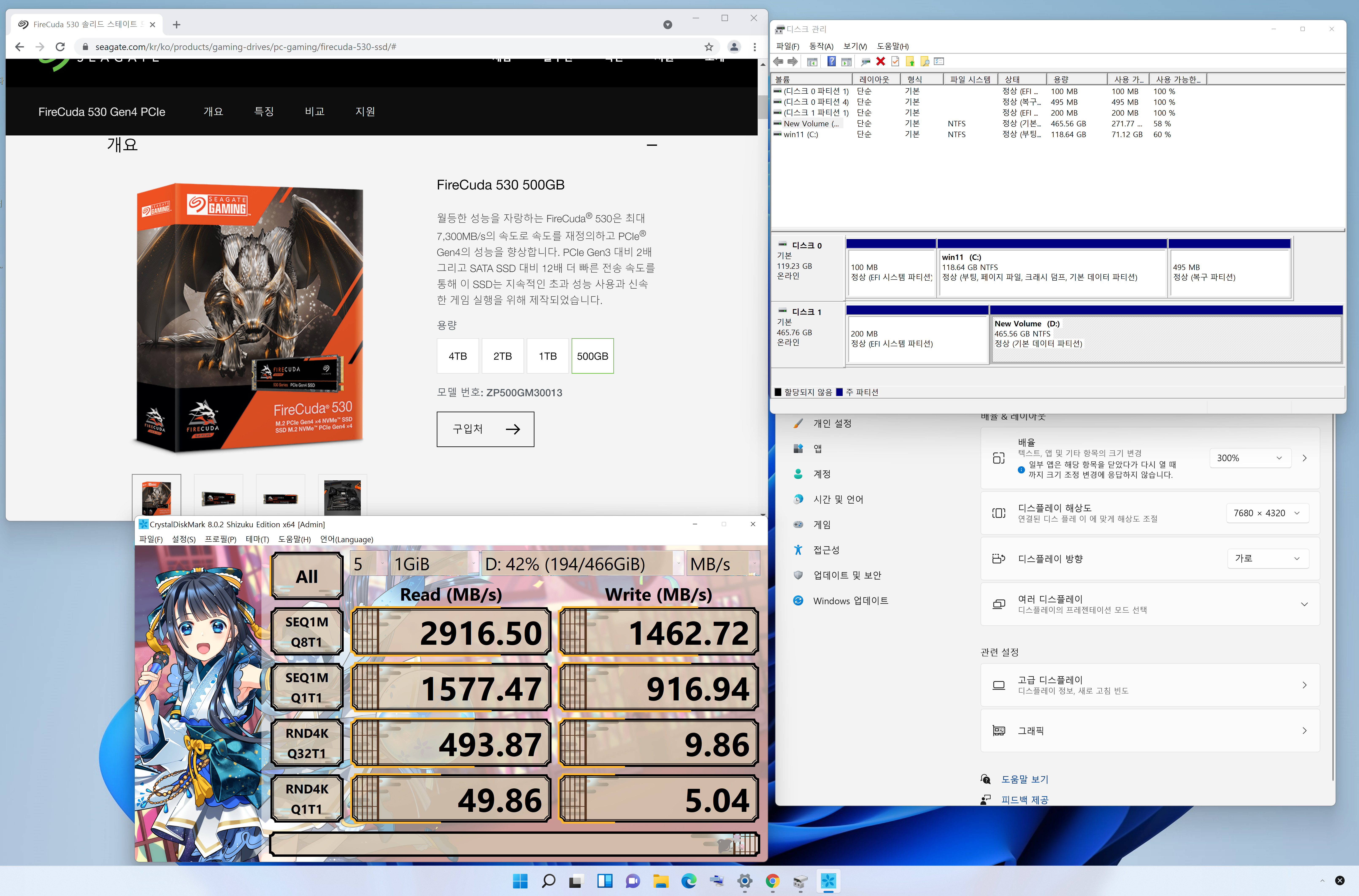

Test환경



Intel 11세대 타이거레이크 i5 NUC (썬더볼트/USB4 2포트 지원)
win11  8K해상도, 4K해상도, 1080P해상도 환경


USB4 NVMe외장 케이스 : ORICO USB4 40G NVMe외장 케이스
M.2 NVMe : FireCuda 530 PCIe Gen4 NVMe 500G (NTFS포멧)

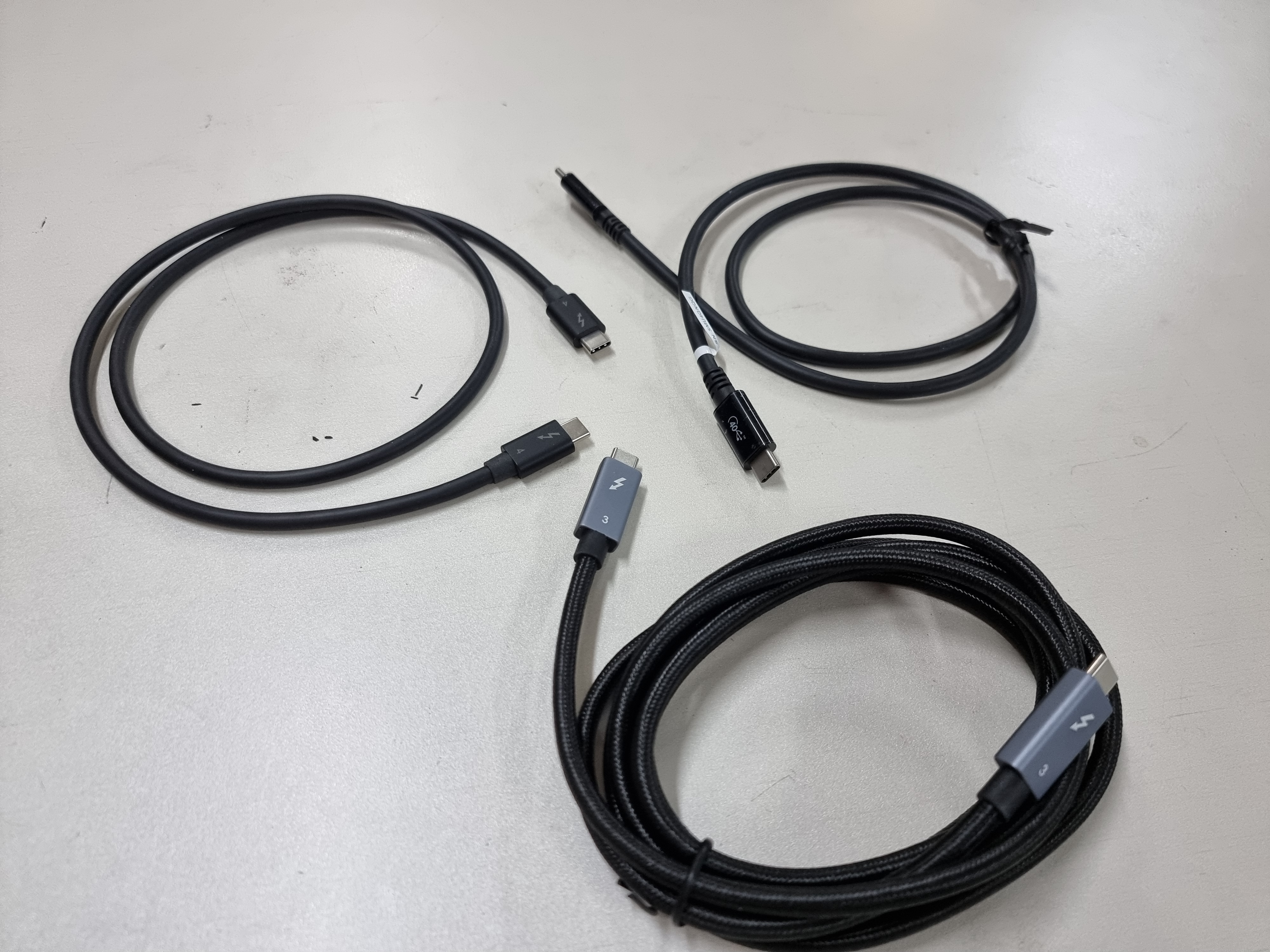

Test cable

1. 썬더볼트4 Cable : Cable Matters 썬더볼트4 40G 2M (Intel 인증)

2. 썬더볼트3 Cable : CableTime 썬더볼트3 40G 2M (미인증)

3. USB4 Cable : Cable Matters USB4 40G 1M (USB-IF인증케이블)





win11  8K해상도, 4K해상도, 1080P해상도

각각의 해상도에서 전송속도차이가 있을까 해서, 간단히 test를 해 보았습니다만,
파일전송속도에는 별 영향이 없었습니다. ^^;;

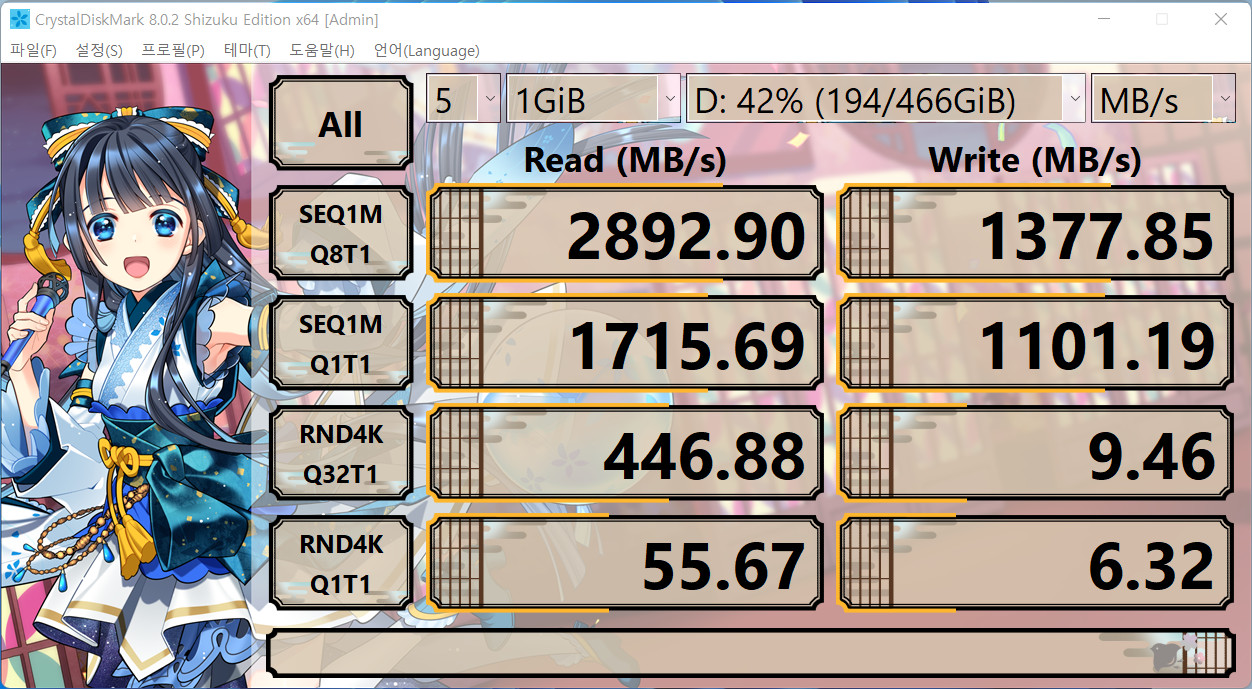

Cable Matters TB4 (0.8M)

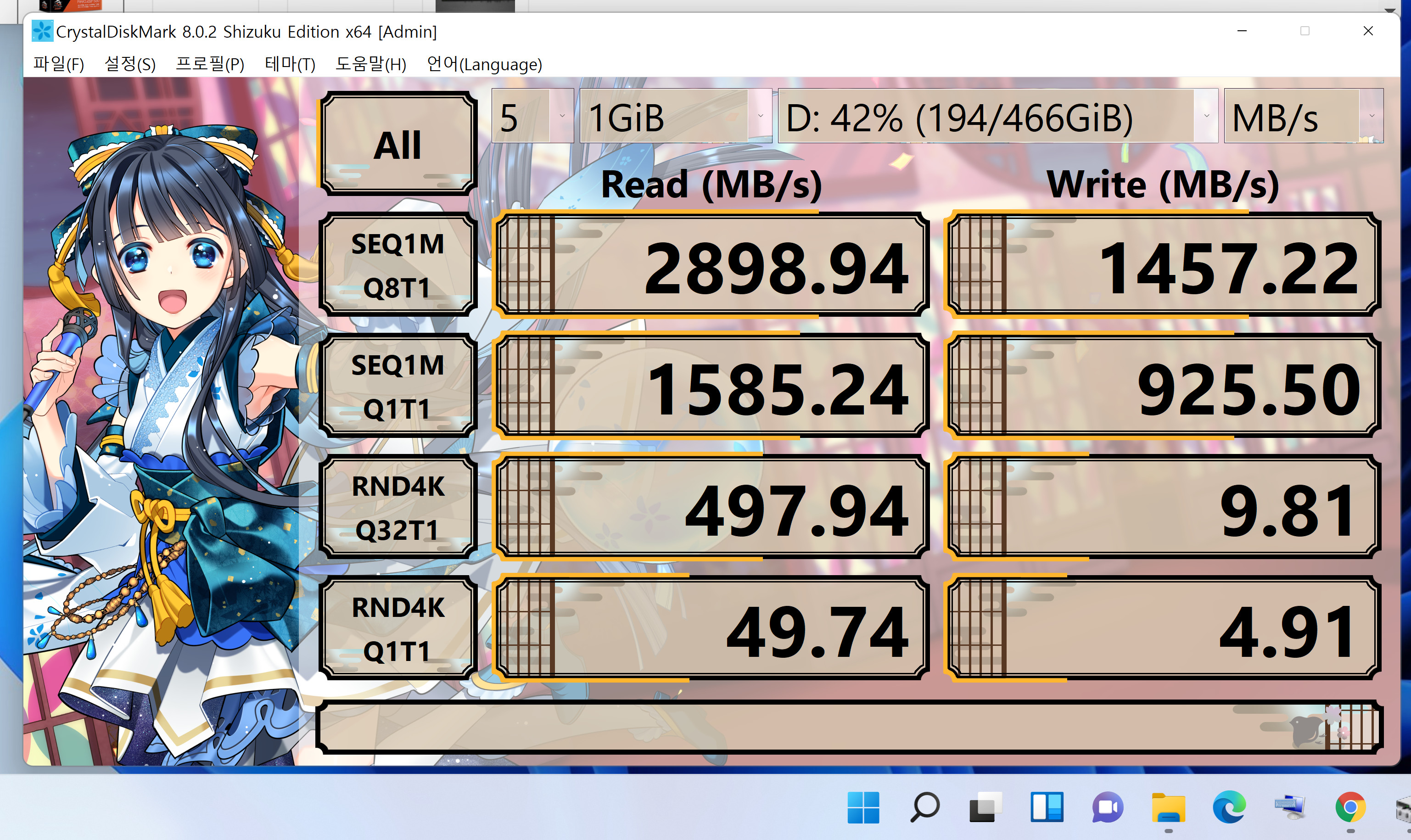

평균값 : 2,892.69MB/s

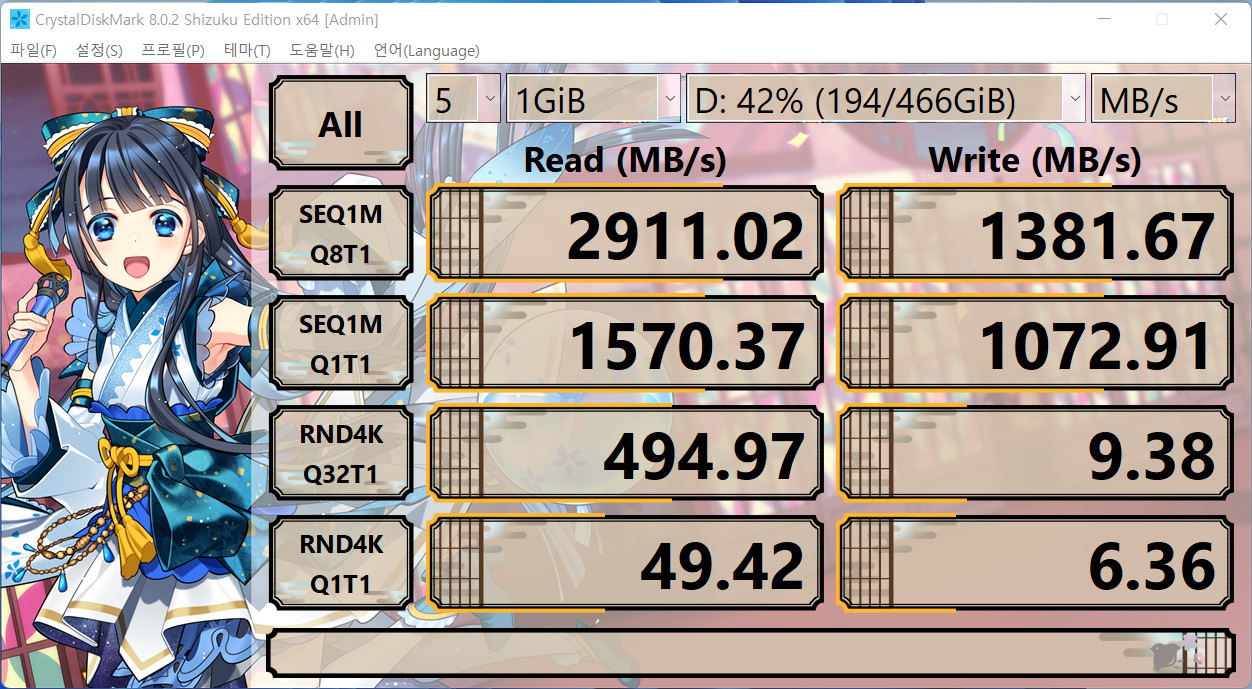

CableTime TB3 (2M)

평균값 : 2,895.93MB/s



Cable Matters USB4 40G (1M)

평균값 : 2,900.00MB/s

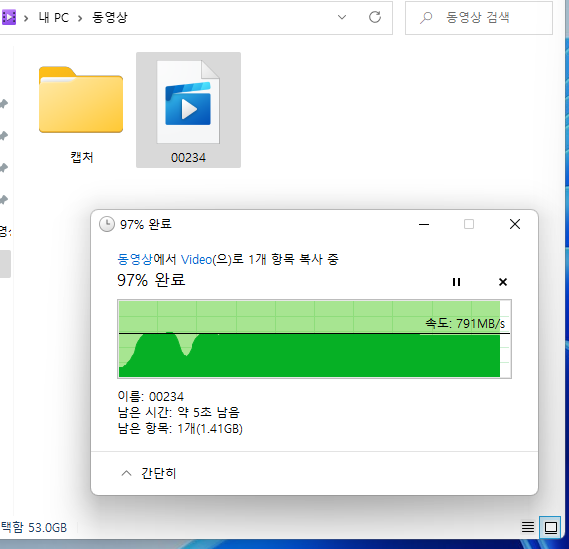

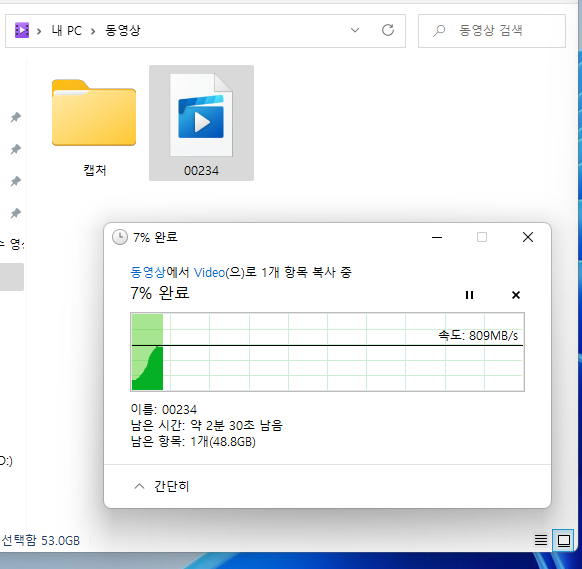

53G 단일파일 전송test
내장PCIe 10G (C드라이브) ==> Cable Matters USB4 40G 1M ==> USB4외장 + PCle Gen4 (D드라이브)

53G단일파일 초기예상시간 2분30초 (800MB/s) ==> 최종속도(791MB/s)
** 실제 전송시간은 초기예상시간보다는 빨리 전송되었습니다.





Test 결론



썬더볼트3 M.2 NVMe 외장케이스와
USB4(?) M.2 NVMe 외장케이스의 속도차이는

거의 없는 것으로 판단되고 있습니다.



USB4와  썬더볼트3,4 Cable의 종류에 따른 파일속도차이는

거의 없는 것으로 확인되어지고 있습니다.







이후, 전송속도 이와의 다른 기능에 대한 성능 test는
일본에서 저와 유사하게 썬더볼트와 USB4 cable test한 기사내용이 있어서,
원문 기사내용에 제가 test한 내용을 추가하여



따로 정리하여 올려 드리도록 하겠습니다.





[USB4] 저렴한 Thunderbolt 4/USB4케이블은 괜찮아 ? : 케이블 10종에서 4K× 2동시 출력, 100W충전, 데이터 전송 Test (추가test)

https://muritzy.tistory.com/2787



[USB4] 저렴한 Thunderbolt 4/USB4케이블은 괜찮아 ? : 케이블 10종에서 4K× 2동시 출력, 100W충전, 데이터

저렴한 Thunderbolt 4/USB4케이블은 괜찮아? : 케이블 10종에서 4K× 2동시 출력, 100W충전, 데이터 전송 Test Thunderbolt 4케이블은 현행 USB Type-C케이블에서 생각할 수 있는 최상급의 스펙을 갖추고 있어 1..

muritzy.tistory.com







감사합니다.








네이버스토어
USB4 정식인증 40Gbps USB3.1 100W 고속충전케이블 1M 맥북 EVO 노트북
https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



  1. 파이채굴러 2021.09.08 08:41 신고

    안녕하세요. 파이채굴러입니다.
    요기조기 구경다니다가 들어왔는데,
    포스팅 진짜 잘하시는거 같아요.👍👍
    저도 배워갑니다.
    시간되실때 제 블로그도
    한번 들려주세요.🤗🤗🤗🤗

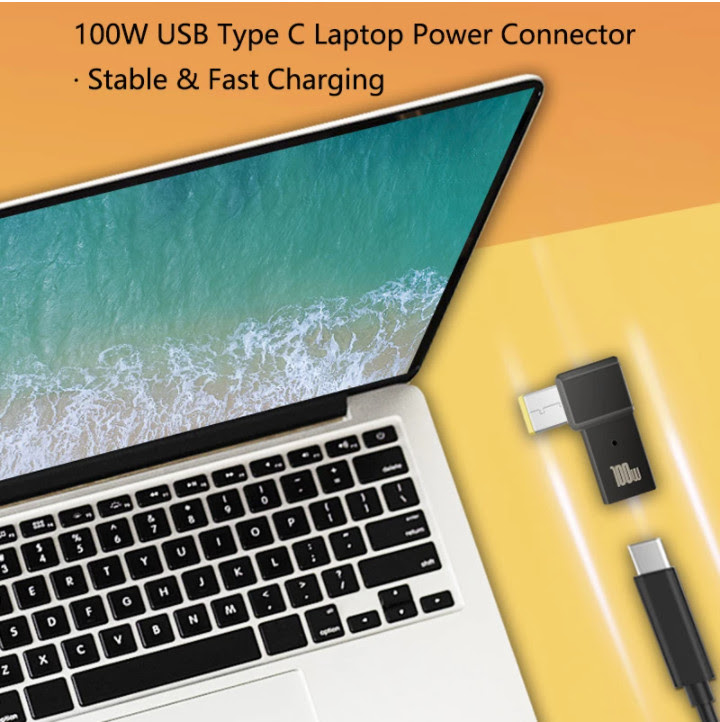

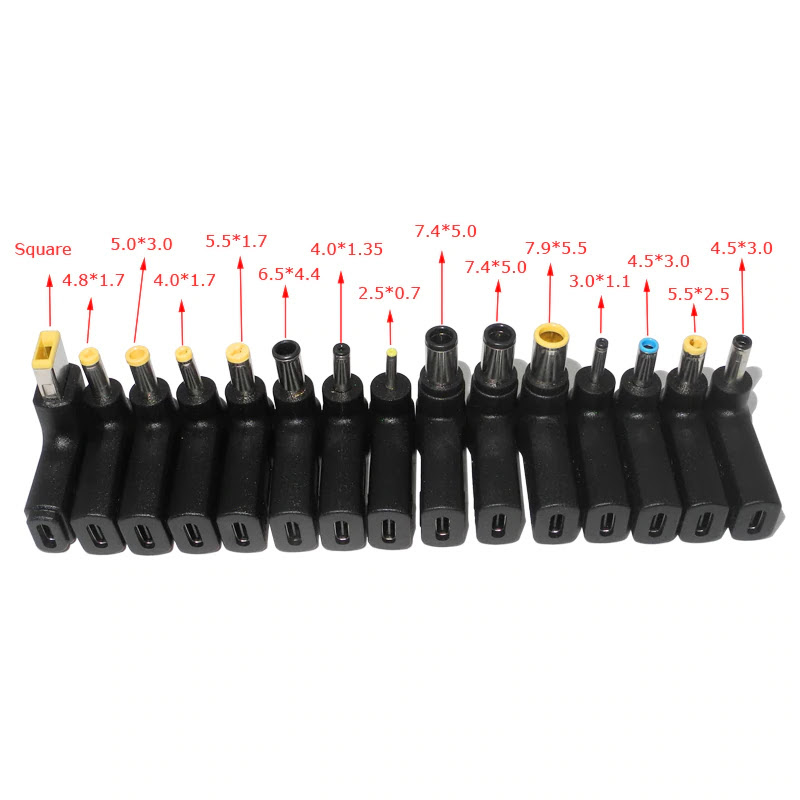

USB-C (F) to DC플러그 & DC케이블 노트북




New 100W지원 PNN DC 플러그 출시 !!!!!

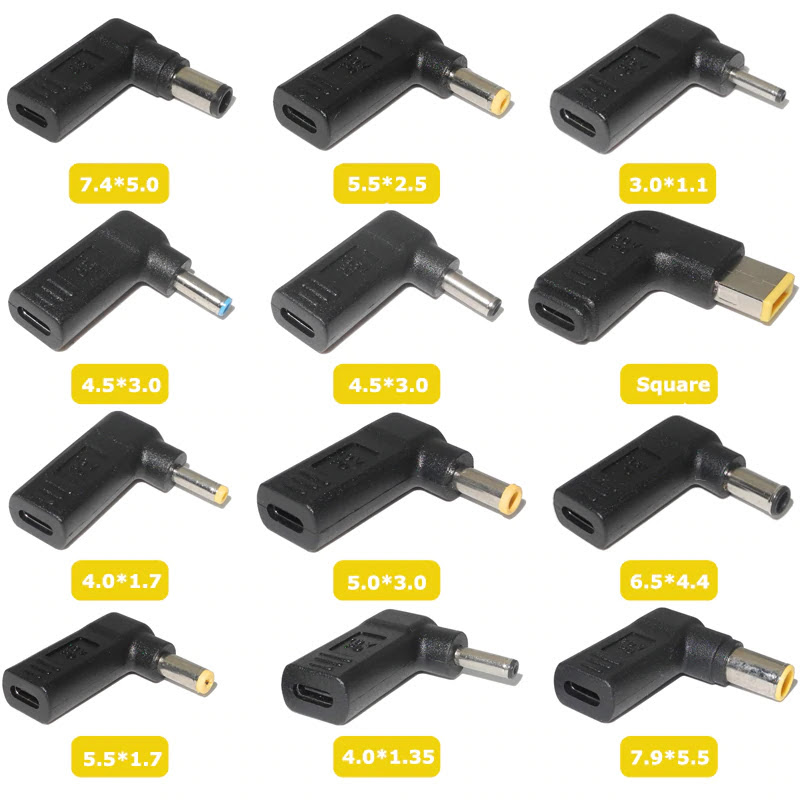

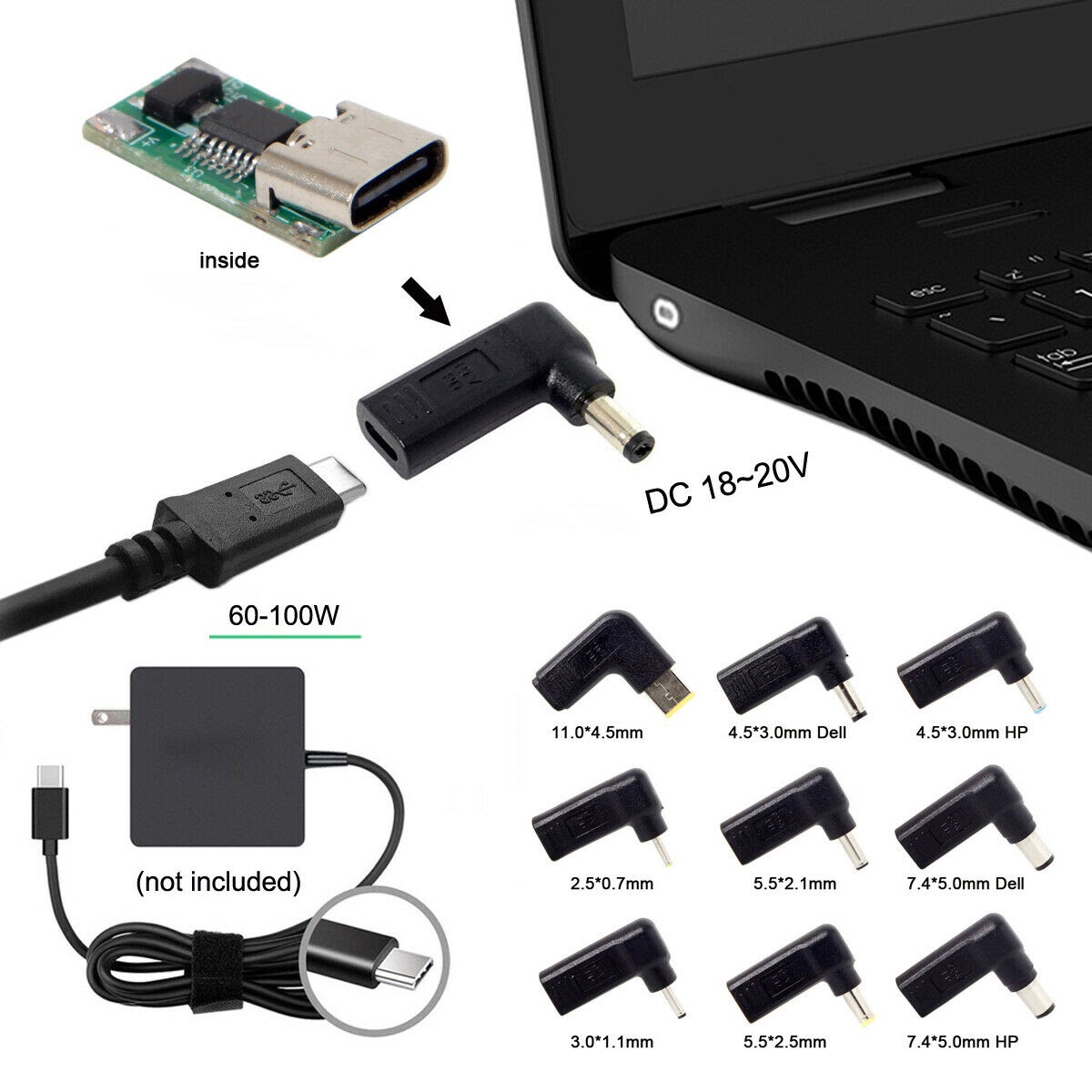

USB-C to DC플러그 & 케이블

USB-C to DC플러그 & 케이블은 기존의 노트북의 무거운 DC어댑터를 버리고, 최신 소형 USB-C PD 충전기(주1)를 이용하실 수 있도록 DC어댑터 대응 트리거 회로를 넣어서 만든 전원용 USB-C 타입 커넥터 입니다.



구형 노트북에 USB-C 충전 포트가 없어도 사용가능하도록 지원합니다.

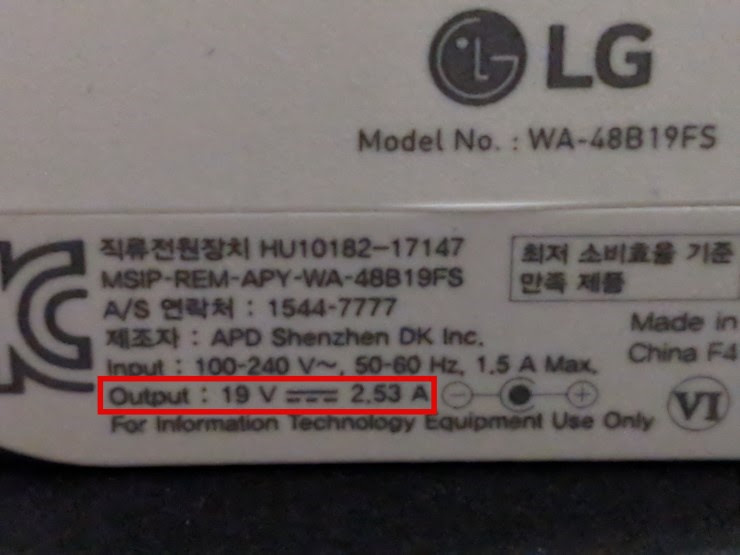

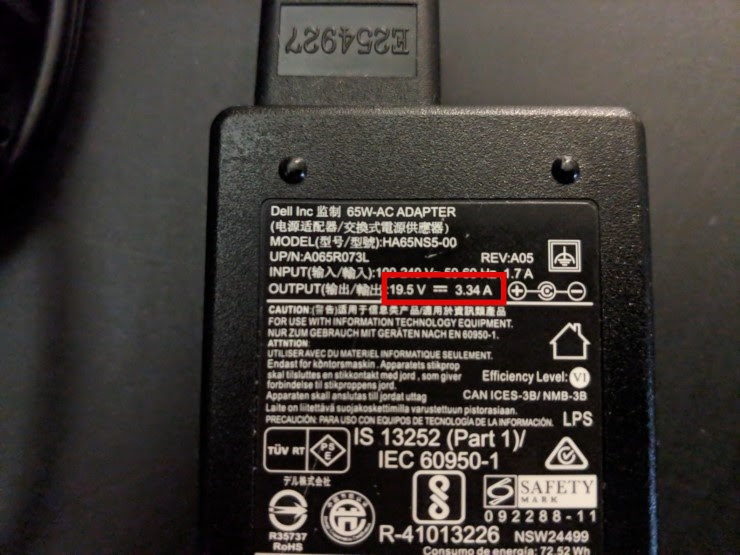

기존 노트북용 DC충전기 Spec과 규격에 맞는 USB-C to DC플러그 & 케이블을 선택하시고,

사용하시는 노트북 DC충전기 최대전원(100W) 지원 USB-C PD충전기와100W지원 USB-C 케이블만 있으면 사용이 가능합니다.

기존 노트북의 DC플러그를 활용하시는 것이므로,USB-C / 썬더볼트 포트 갯수가 부족하신 분들에게도 추천해 드립니다.


새로운 USB-C to DC플러그 & 케이블을 활용하시어,이동용 노트북 가방 무게를 획기적으로 줄여 보시기 바랍니다. ^^

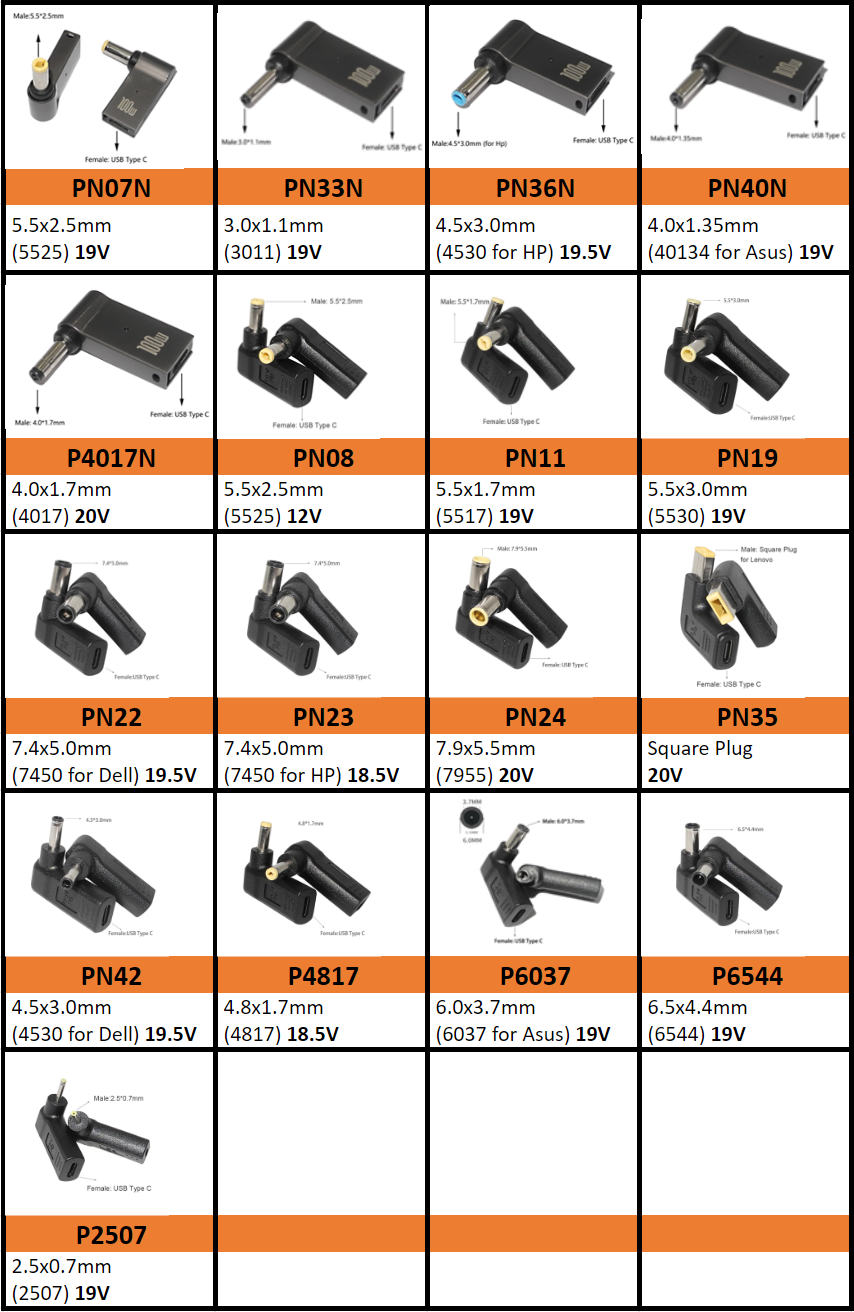

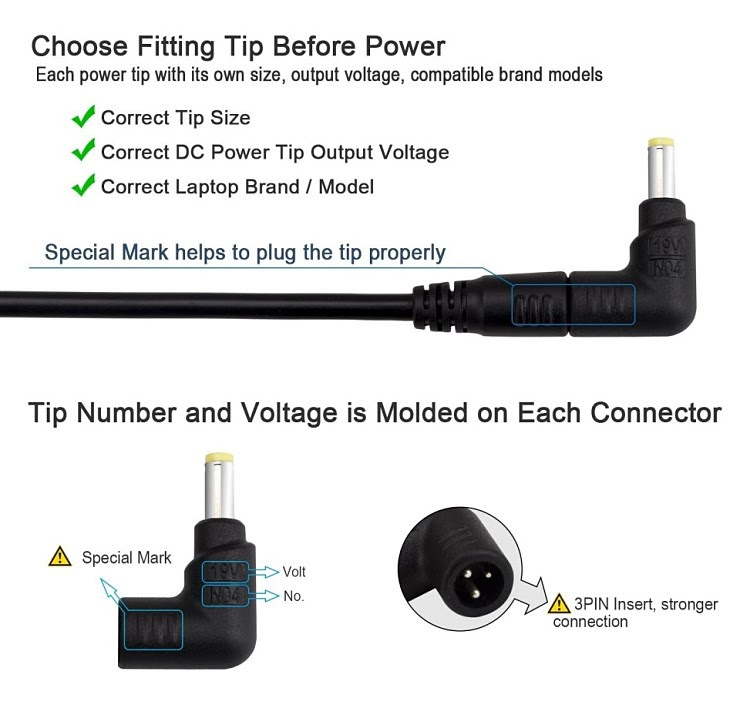

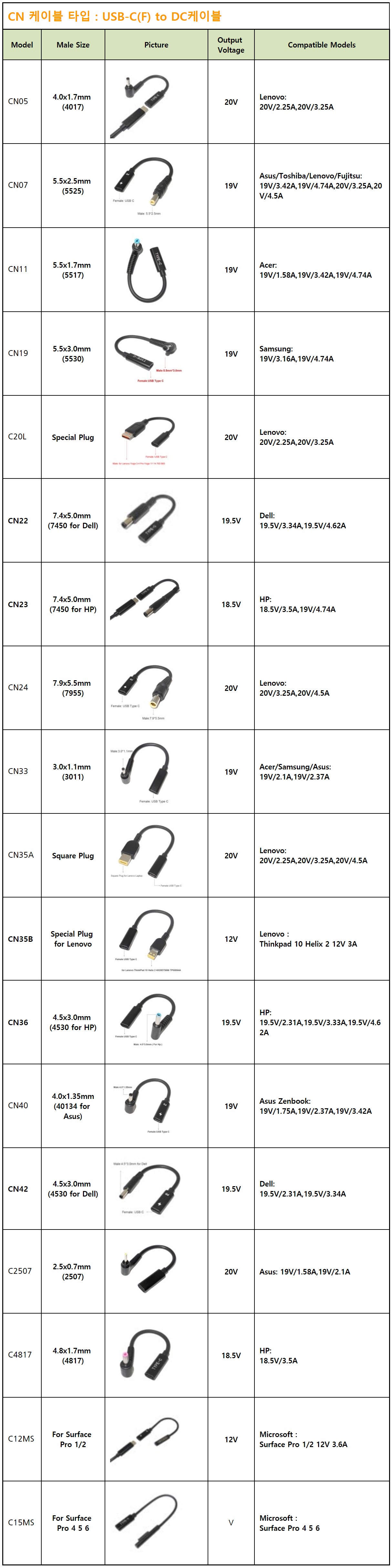

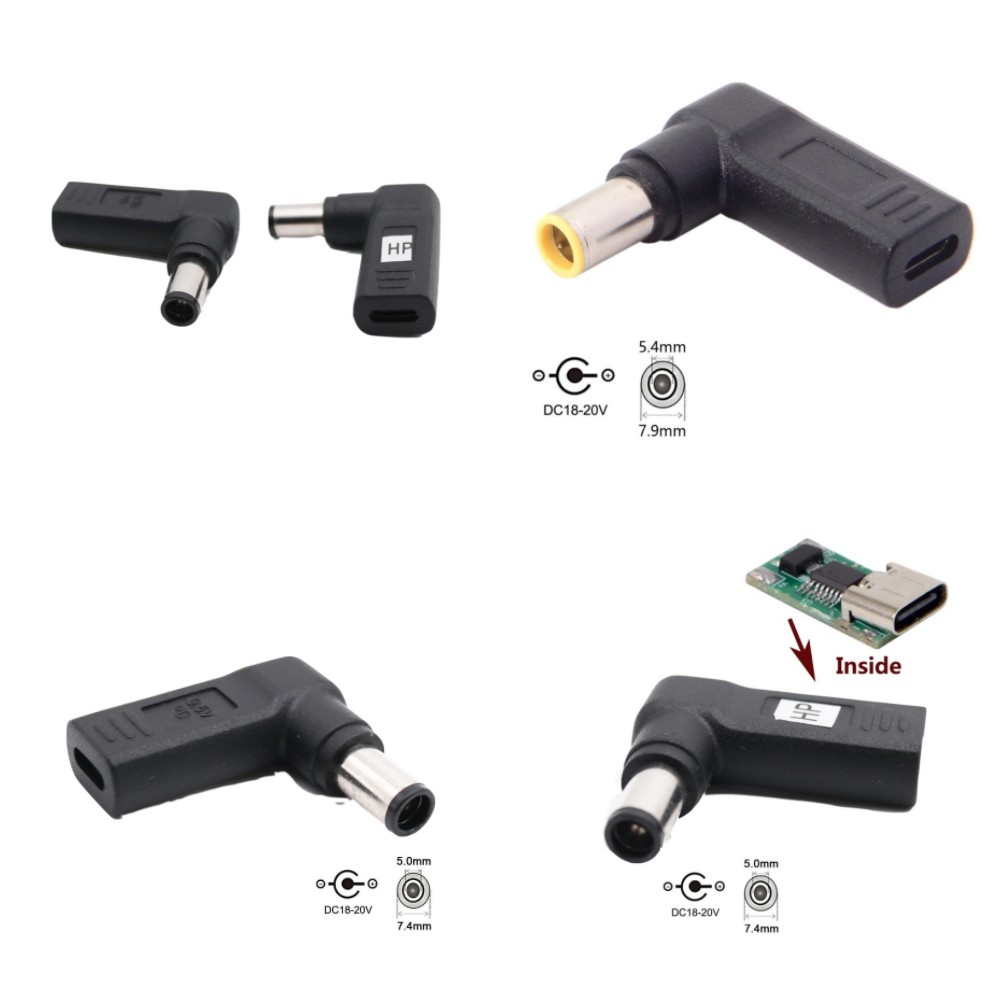

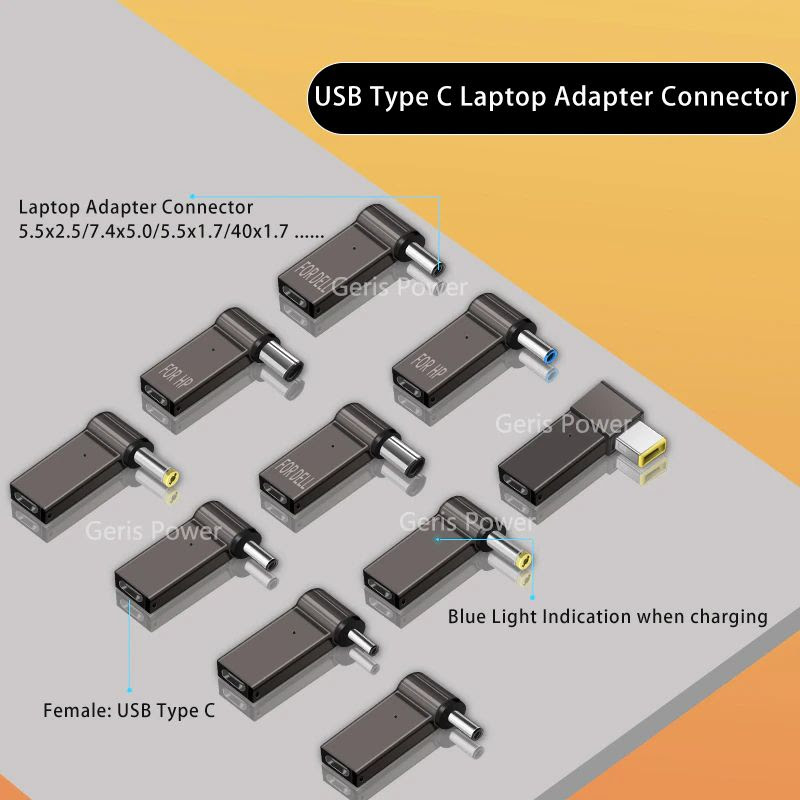

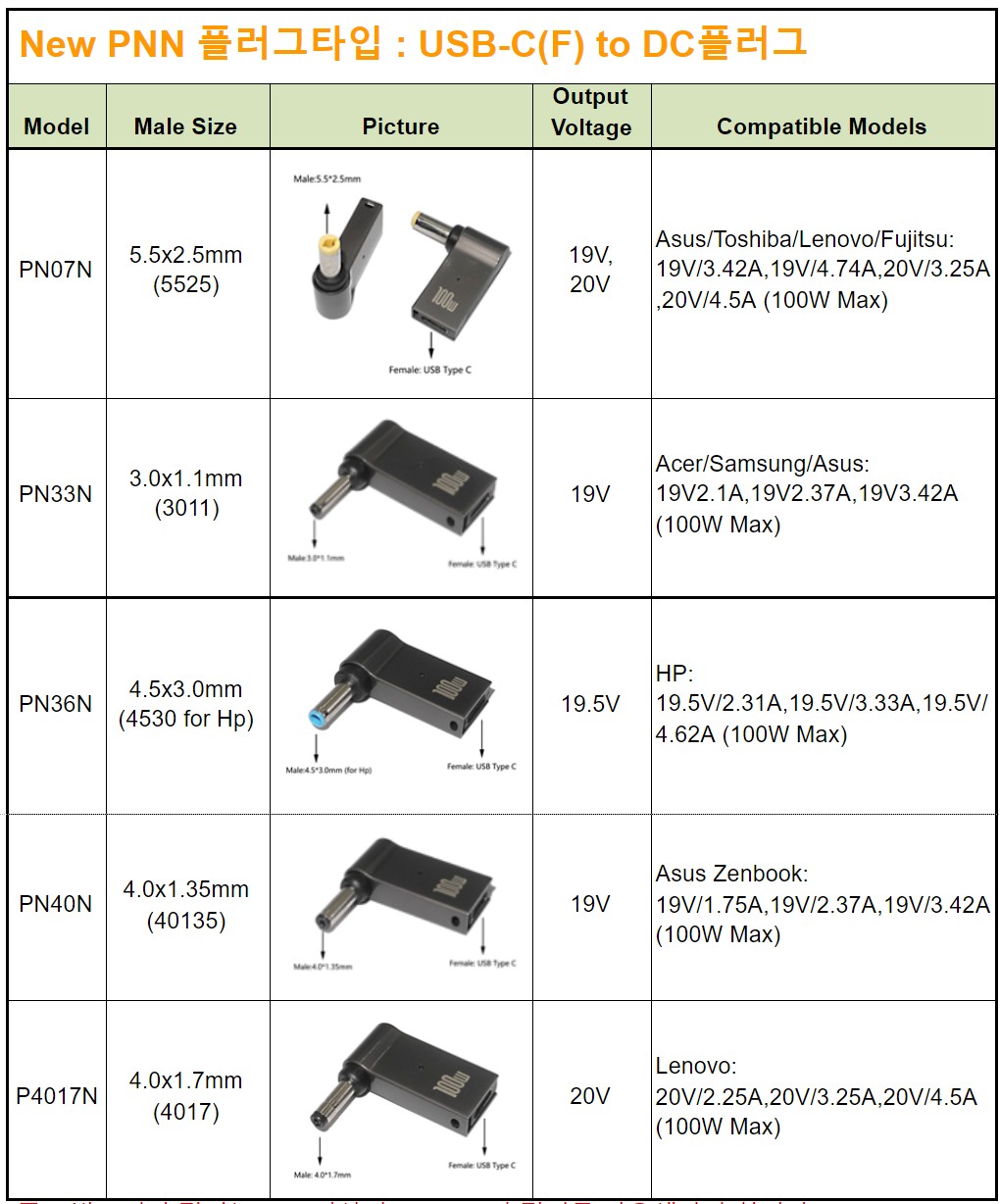

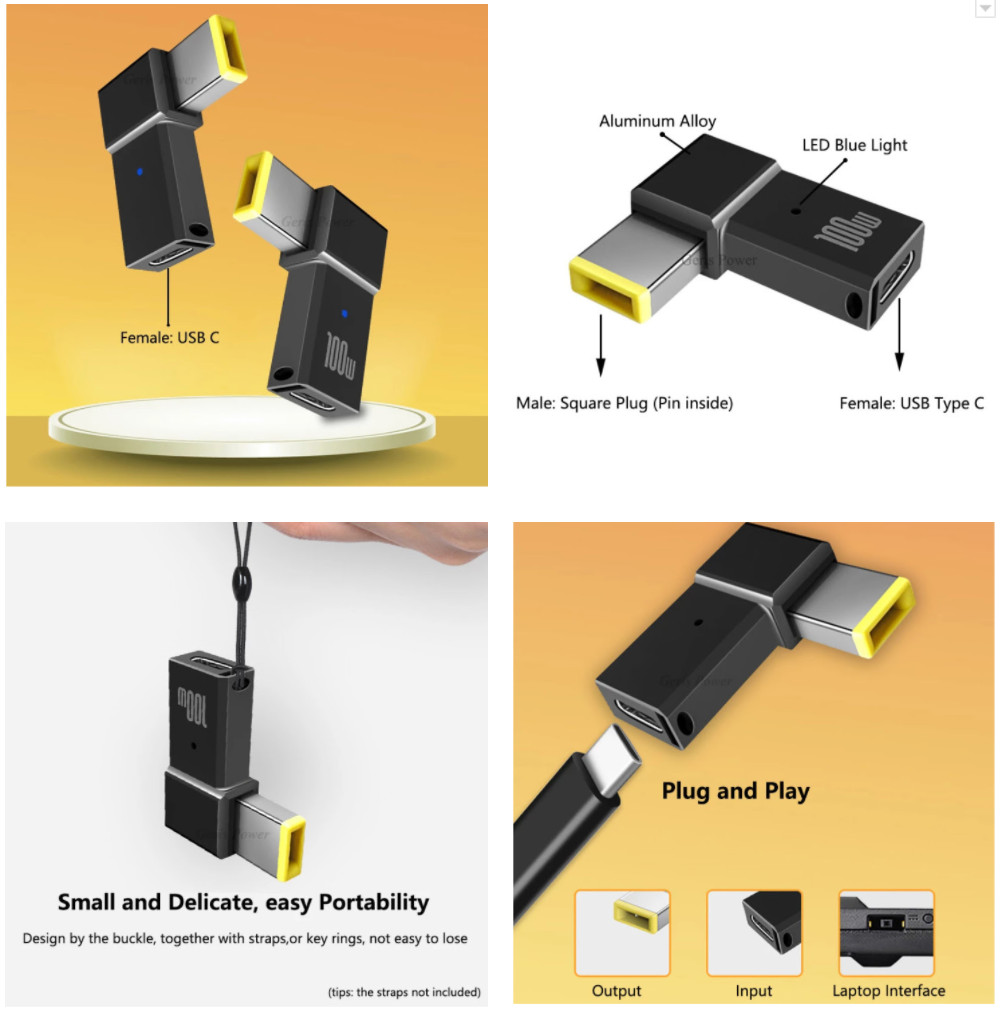

New PNN플러그 타입 : USB-C(F) to DC플러그



기존 PN시리즈 DC플러그와 비교하여

신형 PNN시리즈 DC플러그는 메탈릭한 각형타입 디자인으로 바뀌었습니다. ^^

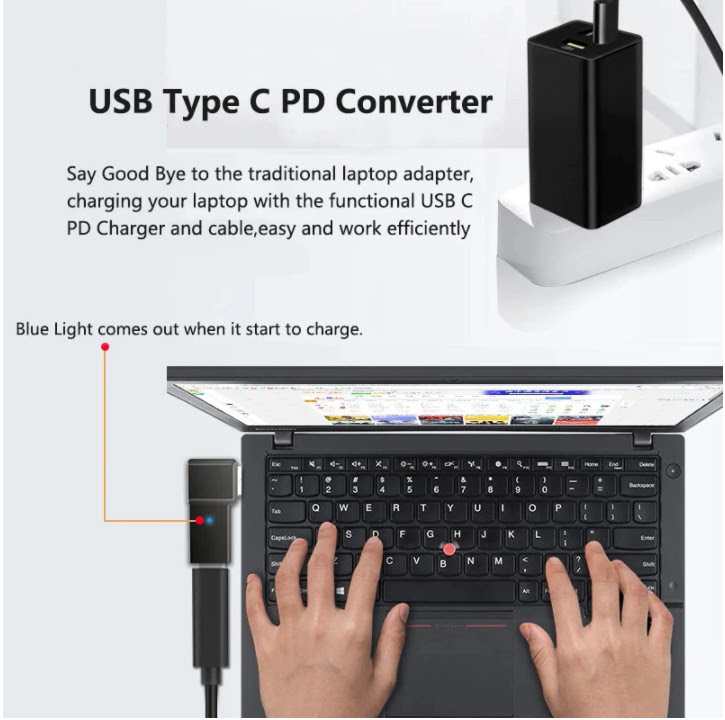

블루LED를 추가하여

DC플러그 동작여부를 직관적으로 확인 할 수 있게 되었습니다.



DC플러그 분실이 되지 않도록,

플러그 측면에 홀을 만들어서,

USB-C PD 케이블과 묶어서 분실하지 않도록 만들었습니다.

그래서 DC플러그 측면에 약간의 공간이 만들어져 있습니다.

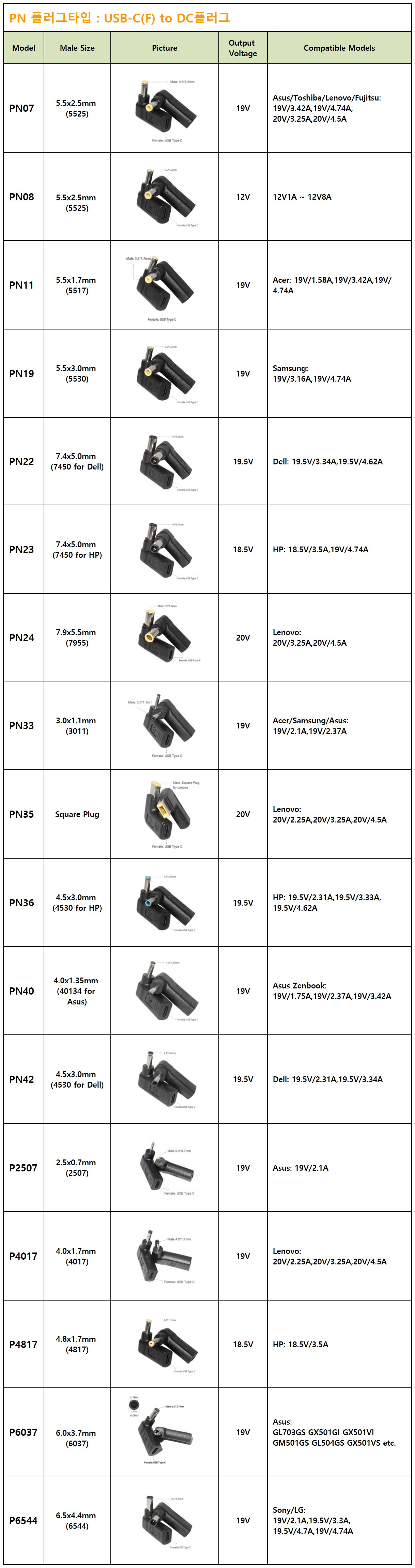

New PNN플러그타입 : USB-C(F) to DC플러그

(주1) 반드시 충전기는 65W이상의 USB PD 충전기를 사용해야만 합니다.
일반 휴대폰 USB-PD 충전기(18~25W)로는 노트북급 충전지원 할 수 없습니다.

(주2) 외장USB-C PD 배터리를 이용하실 경우,
외장USB-C PD배터리는 반드시 20V 지원용인지를 확인하시기 바랍니다.
12V 지원용으로는 노트북급 충전지원을 할 수 없습니다.


(주3) USB-C PD Cable은 65W 이상 지원이 가능한 Cable을 사용하셔야만 합니다.

USB-C PD Cable의 특성으로 정상적인 충전이 되지 않을 수도 있습니다.



PN 플러그타입 : USB-C(F) to DC플러그

(주1) 반드시 충전기는 C포트 출력이  65W이상의 USB PD 충전기를 사용해야만 합니다.

         (멀티충전기의 경우 각 포트별 최대출력을 꼭 확인해 주세요.)


일반 휴대폰 USB-PD 충전기(18~25W)로는 노트북급 충전지원 할 수 없습니다.

(주2) 외장USB-C PD 배터리를 이용하실 경우,
외장USB-C PD배터리는 반드시 20V 지원용인지를 확인하시기 바랍니다.
12V 지원용으로는 노트북급 충전지원을 할 수 없습니다.

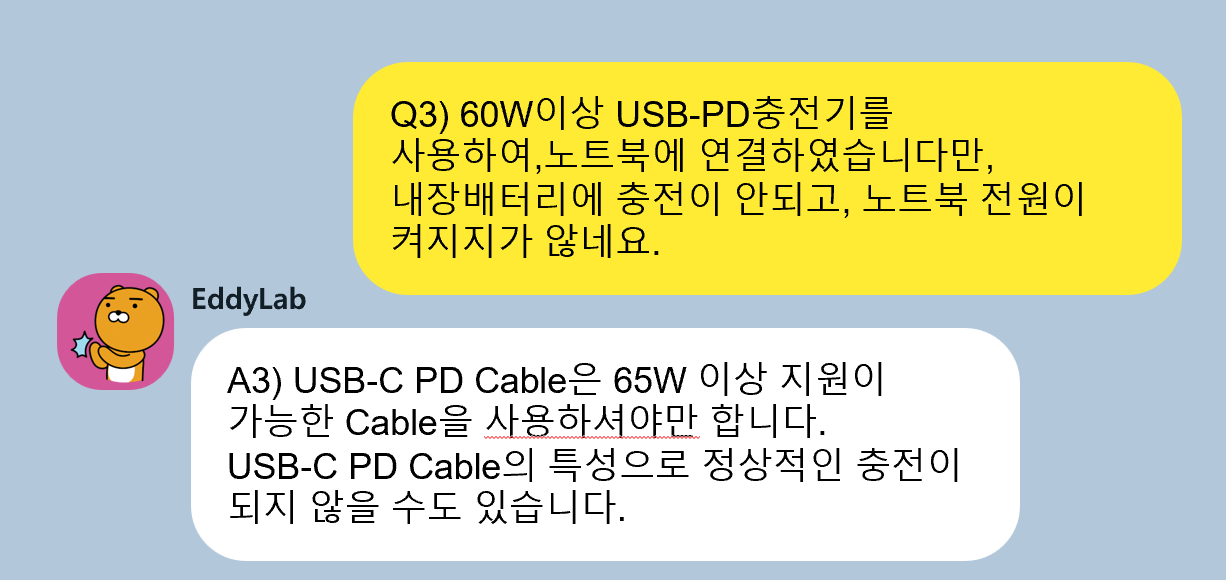

(주3) USB-C PD Cable은 65W 이상 지원이 가능한 Cable을 사용하셔야만 합니다.

USB-C PD Cable의 특성으로 정상적인 충전이 되지 않을 수도 있습니다.




  CN 케이블타입 : USB-C(F) to DC 케이블


CN 케이블타입 : USB-C(F) to DC 케이블

(주1) 반드시 충전기는 65W이상의 USB PD 충전기를 사용해야만 합니다.
일반 휴대폰 USB-PD 충전기(18~25W)로는 노트북급 충전지원 할 수 없습니다.

(주2) 외장USB-C PD 배터리를 이용하실 경우,
외장USB-C PD배터리는 반드시 20V 지원용인지를 확인하시기 바랍니다.
12V 지원용으로는 노트북급 충전지원을 할 수 없습니다.


(주3) USB-C PD Cable은 65W 이상 지원이 가능한 Cable을 사용하셔야만 합니다.

USB-C PD Cable의 특성으로 정상적인 충전이 되지 않을 수도 있습니다.

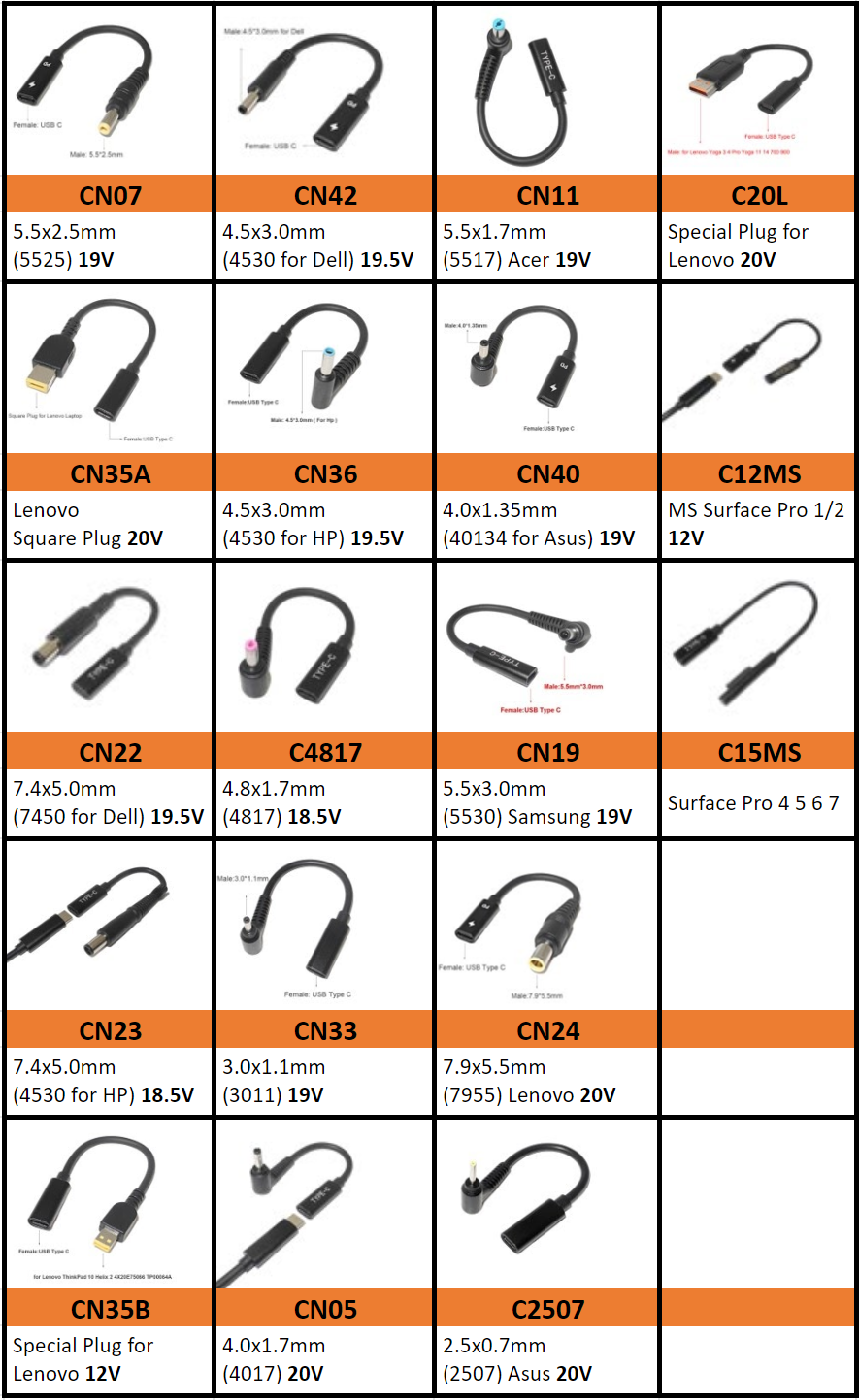

New PNN + PN 플러그타입 목록



CN 케이블 타입 목록






노트북 파워어댑터 호환성 USB-C to DC플러그 찾는 방법

1. 사용하고 계시는 노트북 파워 어댑터 뒷면을 확인 해 주시기 바랍니다.



제가 사용하는 Dell노트북 어댑터 입니다. (하기사진참조)



하기 어댑터는 65W-AC ADAPTER라는 제품입니다.



그러므로, 충전기 USB-C PD는
반드시 65W이상 제품을 준비하셔야만 합니다.

저는 87W와 110W USB-C PD지원 충전기를 사용하고 있으므로,

사용에 문제가 없습니다.



위 사진의 Dell  노트북 어댑터에 OUTPUT 정보를 보면,

19.5V / 3.34A 라고 표시되어져 있습니다.



이제 USB-C DC플러그 제품 목록에서,



1. 먼저 Dell  호환제품을 찾아 보겠습니다.



하기 DC플러그 목록에서 Dell 호환기종을 찾을 수 있습니다.



C3 CN22 7.4x5.0mm
(7450 for Dell)
19.5V Dell: 19.5V/3.34A,19.5V/4.62A



2. 앞서  어댑터에 OUTPUT 정보를 참조로

19.5V / 3.34A 기준으로 Voltage 정보 19.5V가 맞는 것을 확인하였습니다.



A는 유동적인 것이라서, MAX 값을 기초로
최대 전원출력지원만 확인하시면 문제없습니다.




2. LG 2018년 그램 노트북입니다.



Output : 19V 2.53A 어댑터를 사용하고 있습니다. (사진참조)

19V x 2.53A = 48.07W 최대 출력 제품입니다.



그러므로, 충전기 USB-C PD는
반드시 65W이상 제품을 준비하셔야만 합니다.



DC플러그 목록에는 LG제품에 대한 정보가 없습니다. ㅠ.ㅠ

어댑터 품명인 “HU10182-17147”으로 인터넷 검색을 해 보겠습니다.



검색결과,

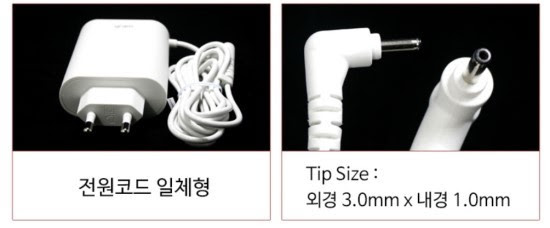

어댑터 판매회사에서 “HU10182-17147” 정보를 보면,

외경 3.0 x 내경 1.0mm를 확인 할 수 있습니다.





DC플러그 목록에서 외정, 내경 Size 정보를 기초로 찾으실 수 있습니다.



C9 CN33 3.0x1.1mm (3011) 19V Acer/Samsung/Asus:
19V/2.1A,19V/2.37A

(주) 3.0x1.1mm 와 3.0x1.0mm가 약간 차이가 있습니다만,
직접연결 test를 해 보면, 문제가 없었습니다.

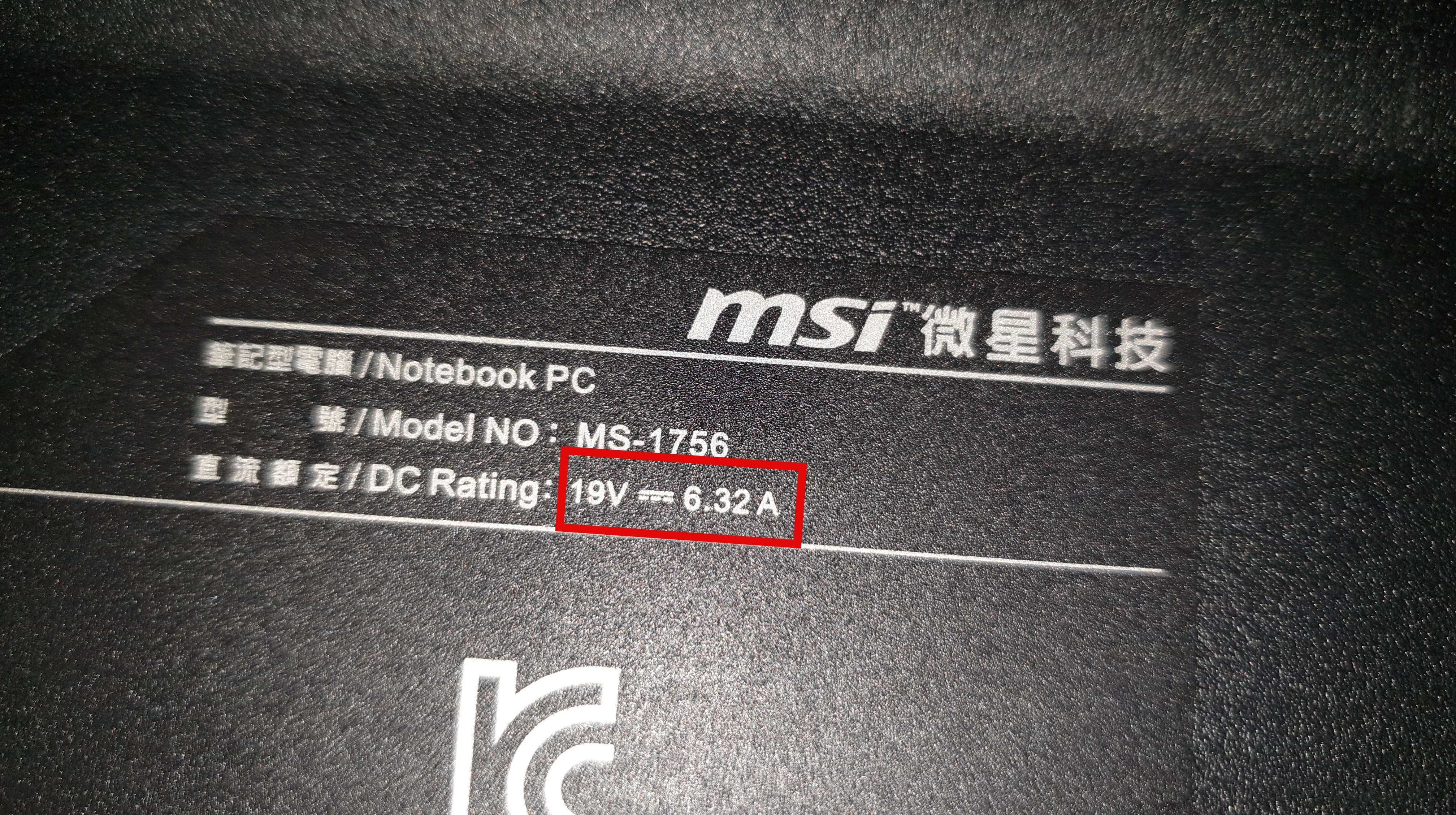

3. MSI 브랜드 노트북제품으로

파워어댑터 제품명이 MS-1756이네요



2) 구글에서 "MSI ms-1756 어댑터"를 검색해 보면,

http://bitly.kr/Vx358YOOfl



MSI ms-1756 어댑터 관련 정보를 보실 수 있습니다.



3) 관련 정보 검색 중에 하기 링크 내용을 찾으실 수 있습니다.



MSI MS-1756 호환 노트북 충전기 아답터 19V 6.32A - 옥션

http://itempage3.auction.co.kr/DetailView.aspx?itemno=B614441568



호환성 어댑터 정보에

5.5mm * 2.5mm DC플러그 정보가 있습니다.

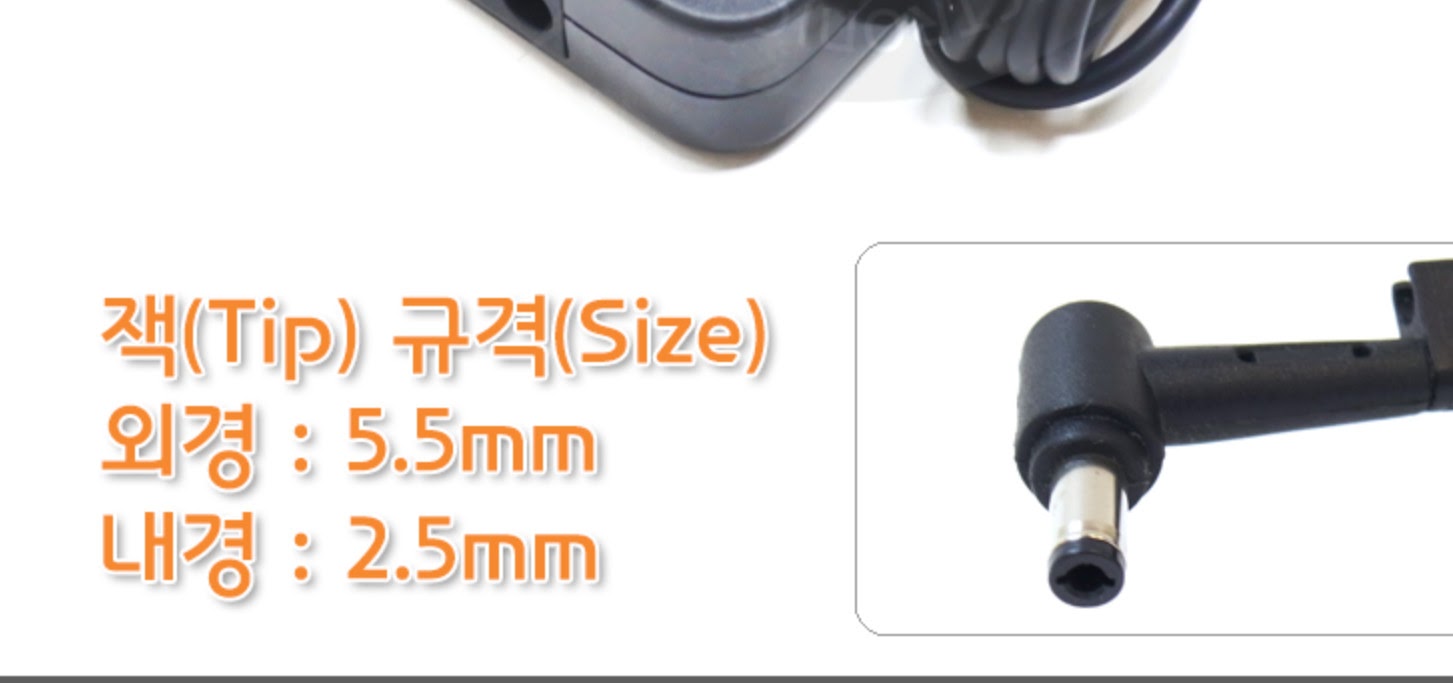

잭(TiP) 규격(Size)

외경 : 5,5mm

내경 : 2.5mm



5.5mm * 2.5mm / 19V 6.32A 정보를 기초로

DC플러그 목록에서 외정, 내경 Size 정보를 기초로 찾으실 수 있습니다.



C1 CN07 5.5x2.5mm (5525) 19V Asus/Toshiba/Lenovo/Fujitsu:
19V/3.42A,19V/4.74A,20V/3.25A,20V/4.5A



===================================================



PN 플러그타입 : USB-C(F) to DC플러그










(주1) 반드시 충전기는 65W이상의 USB PD 충전기를 사용해야만 합니다.
일반 휴대폰 USB-PD 충전기(18~25W)로는 노트북급 충전지원 할 수 없습니다.

(주2) 외장USB-C PD 배터리를 이용하실 경우,
외장USB-C PD배터리는 반드시 20V 지원용인지를 확인하시기 바랍니다.
12V 지원용으로는 노트북급 충전지원을 할 수 없습니다.


(주3) USB-C PD Cable은 65W 이상 지원이 가능한 Cable을 사용하셔야만 합니다.

USB-C PD Cable의 특성으로 정상적인 충전이 되지 않을 수도 있습니다.

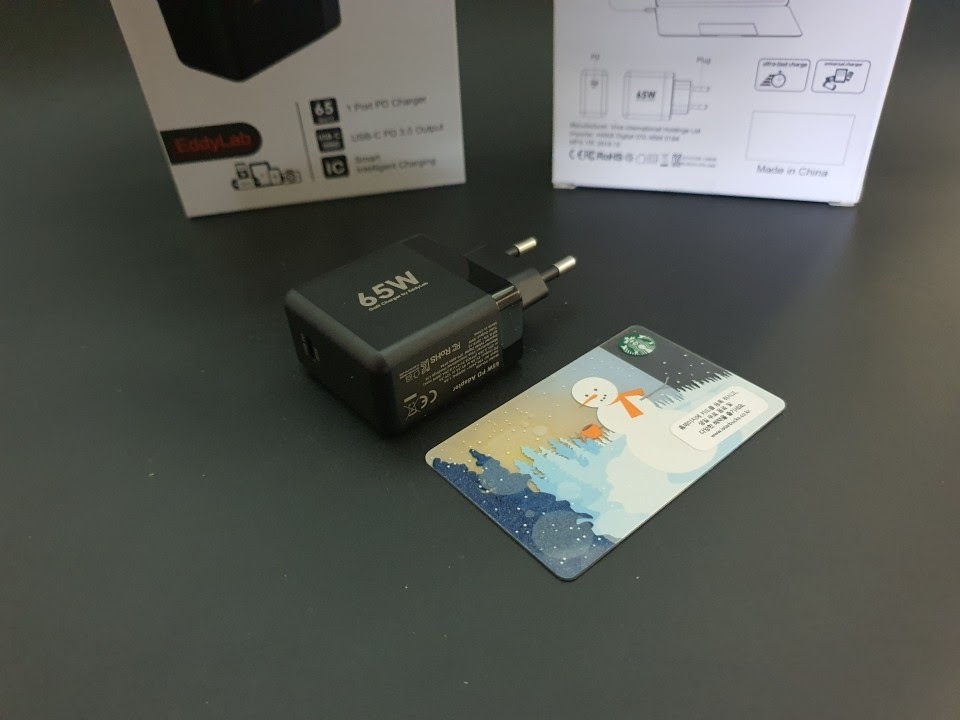

EddyLab 65W GaN 충전기를 추천합니다.

(주) LVSUN USB-PD DC cable 대비
USB-C PD to DC 플러그는 충전량은 다소 떨어지는 현상으로,
배터리 만충 시간이 좀 더 걸릴 수 있습니다.






=================================

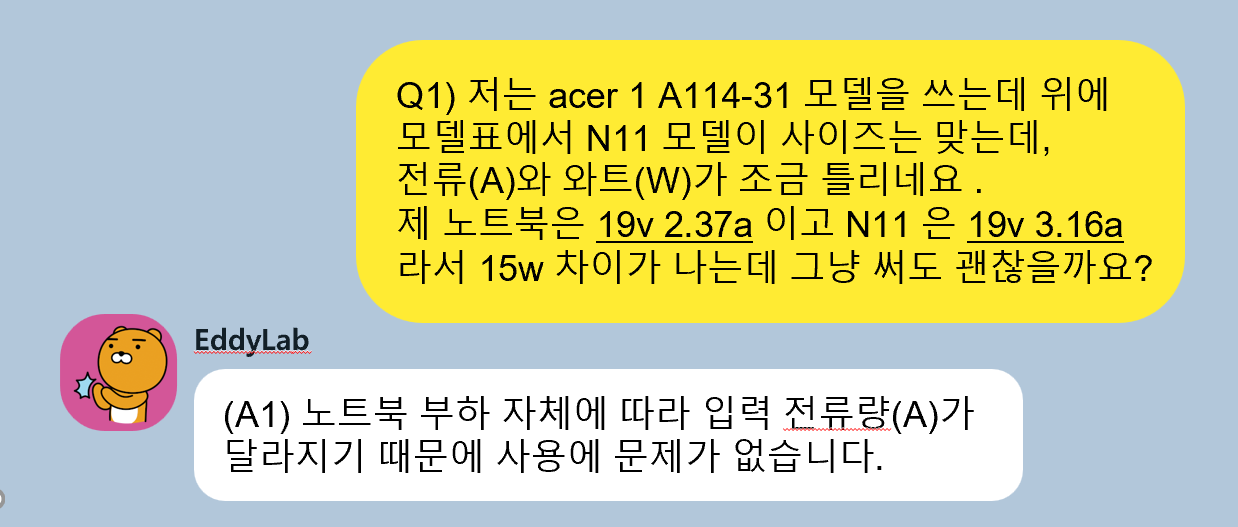

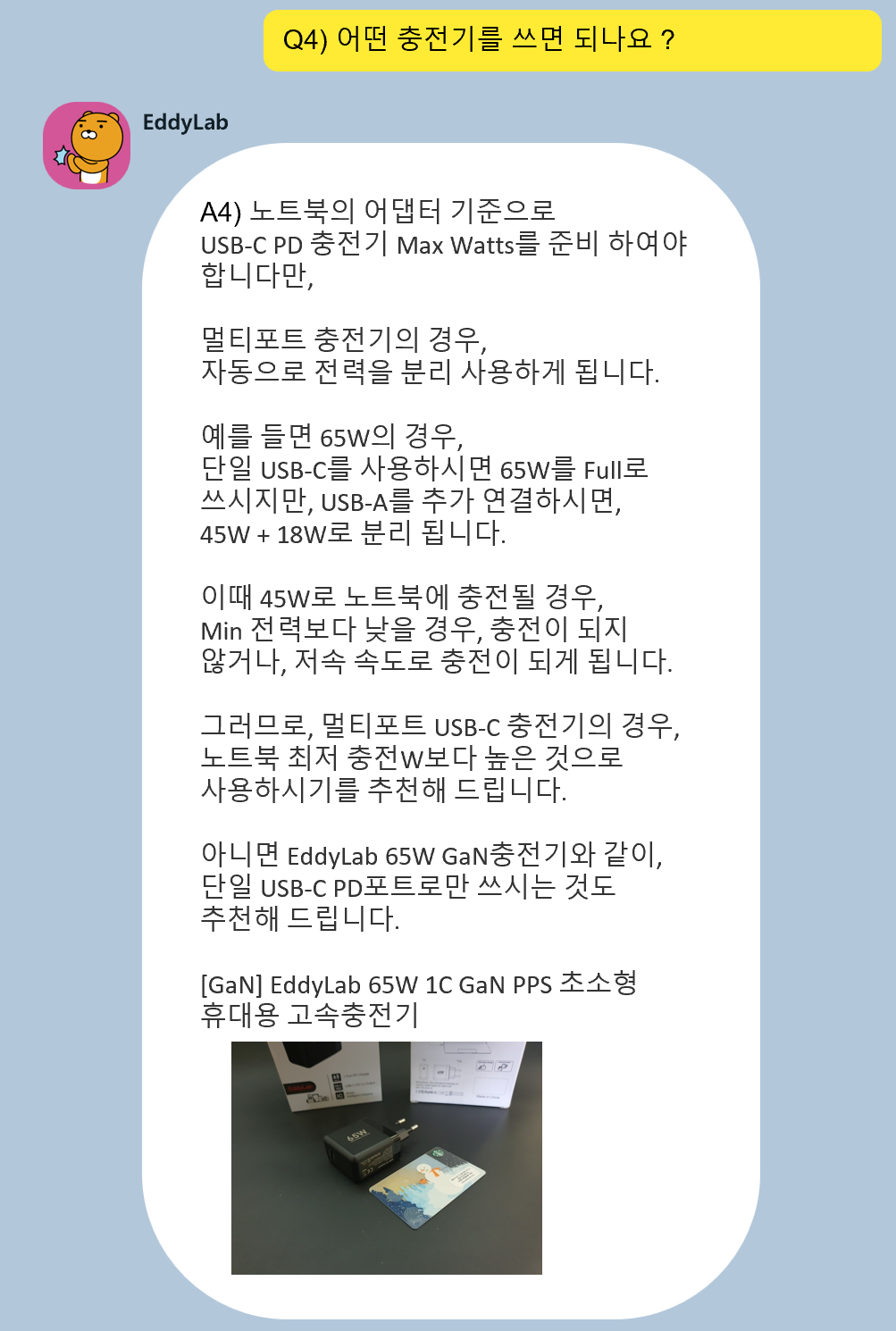

FAQ



일반 휴대폰 USB-PD 충전기(18~25W)로는 노트북급 충전지원 할 수 없습니다.
반드시 충전기는 65W이상의 USB PD 충전기를 사용해야만 합니다.



Dell 노트북의경우, 노트북 부팅시 전원공급상태정보를 확인하고,

입력전원(W)가 틀린 경우, 경고메시지가 나타나는 경우가 있습니다.

이는 입력 전류량(A)가 부족한 경우 나타나게 됩니다.

이 경우, PD충전기으로부터 입력전원이 부족하거나,
PD케이블이 정상적으로 전원공급이 되지 않는 경우가 있으므로, 참고해 주시기 바랍니다.



(주2) 외장USB-C PD 배터리를 이용하실 경우,
외장USB-C PD배터리는 반드시 20V 지원용인지를 확인하시기 바랍니다.
12V 지원용으로는 노트북급 충전지원을 할 수 없습니다.







EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

https://smartstore.naver.com/eddylab7/products/4883069133



Gan충전기 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



=========================



적합한 DC플러그 종류를 찾지 못하셨으면,

하기 LVSUN DC플러그 종류에서 추가로 찾아보시기 바랍니다. ^^




LVSUN DC플러그 기종 정보 참조 링크 :



(주) LVSUN DC플러그는
반드시 LVSUN 전용 USB-C 케이블을 사용하셔야만 하므로,

LVSUN USB-C 케이블과 함께 LVSUN DC플러그를 함께 구입 해 주시기 바라겠습니다.



네이버쇼핑 LVSUN USB-PD DC플러그 판매링크 :

https://smartstore.naver.com/eddylab7/products/4643485450



노트북어뎁터 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



100W USB-C PD 충전케이블 참조 링크 :


[EddyLab]  USB-C to C USB3.1 Gen2 케이블(1M) 길이 :1M,
USB3.1Gen2

  https://smartstore.naver.com/eddylab7/products/4679164937
[EddyLab] M(수) F(암) USB 3.1 Gen2 USB-C  연장케이블(1M) 길이 :1M,
USB3.1Gen2,

[Eddylab] USB-C to C USB3.1 Gen2 케이블 E-mark(2M)  길이 :2M,
USB3.1Gen2,
E-Mark



https://smartstore.naver.com/eddylab7/products/4918466945
[Cable Matters]
USB4 40G USB-IF 인증케이블
길이 :1M,
 USB-IF인증,
E-Mark

https://smartstore.naver.com/eddylab7/products/5831463130
[CableTime] 썬더볼트3(TBT3)
40G 케이블
길이 :1M, 2M
Intel 미인증

E-Mark

출시 준비중
[Cable Matters] 썬더볼트4(TBT4)|
40G Intel 인증 케이블
길이 :1M,
Intel썬더볼트인증 E-Mark,

출시 준비중




USB-C PD충전용 맥세이프 자석 어댑터도 추천해 드립니다.

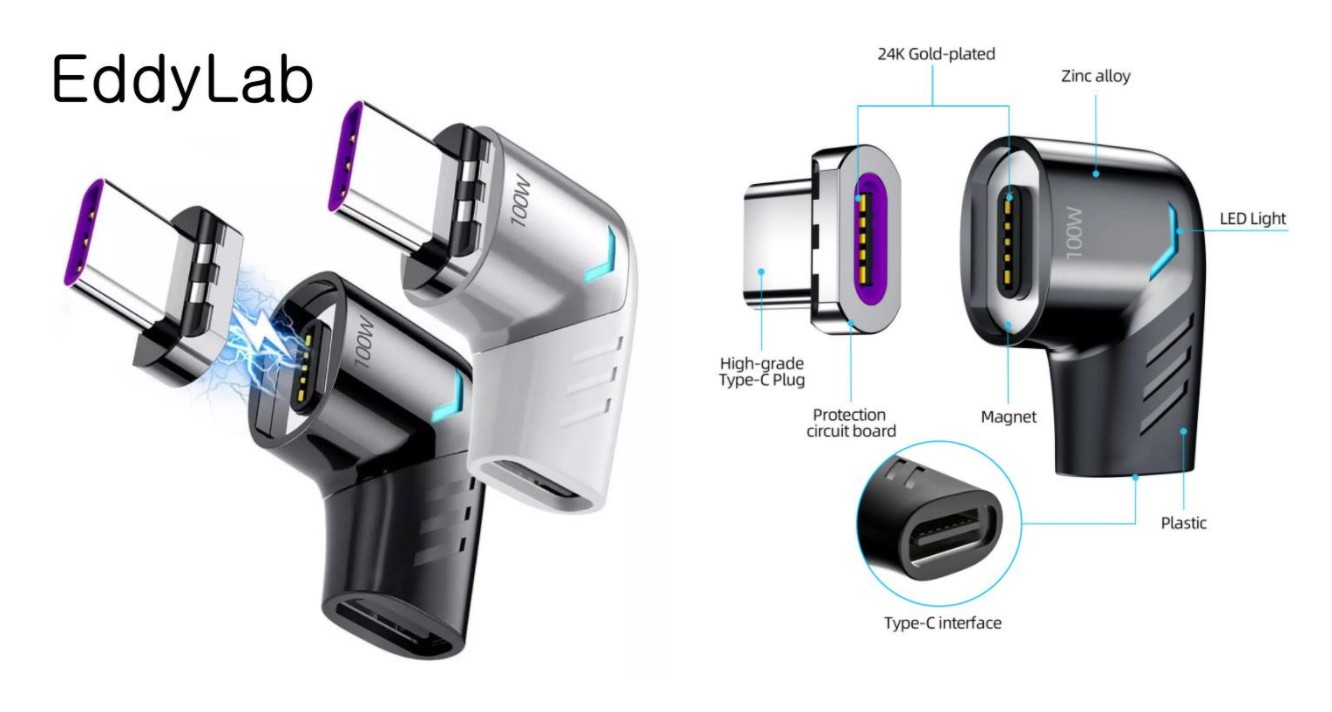

100W 초고속 충전케이블 USB-C 맥세이프 자석 어댑터





▶ 100W ㄱ자 꺾임 자석 어댑터는

컴퓨터 / 휴대폰 / 마우스 / 키보드 등에 충전 케이블 연결.

⇒ 일반 USB-C PD 케이블이 ㄱ자 꺾임 맥세이프 자석 케이블이 됨

▶ 100W 전원 지원으로, 초고속 PD충전, 최대 100W 충전,

초고속충전으로 하루 종일 전원없이 플레이

▶ QC 4.0 빠른 충전 지원,

QC3.0 / QC2.0과 역 호환 지원 초고속 충전 지원

Samsung 갤S21 같은 초고속 충전 모델 지원

▶ 충전 할 수있을뿐만 아니라 먼지를 막아주는 플러그로 사용되고,

USB-C 커넥터의 방진, 장비를 효과적으로 보호합니다.

▶ 플러그 앤 플레이 자동 흡착,

강력한 자기 충전을보다 편리하게 만들고 포트를보다 효과적으로 보호하십시오.

▶ 충전하는 동안 실수로 케이블을 당겨, 기기 낙하 사고를 두려워하지 마십시오.

맥세이프 디자인은 스마트폰이나 노트북이 실수로 떨어지는 것을 효과적으로 방지 할 수 있습니다

▶ 마그네틱 인터페이스 접촉 슬롯 구조를 업그레이드하였고,

안정적이고 안전한 초고속충전, 단락 및 접촉 불량을 피할 수 있습니다.







네이버쇼핑 100W 초고속충전케이블 USB-C 맥세이프 자석어댑터 링크 :

https://smartstore.naver.com/eddylab7/products/5494689076



100W 초고속충전케이블 C타입 맥세이프 자석어댑터 S10,S20, S21 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com




안녕하십니까 ? EddyLab입니다.







코로나19사태로 회윈님들과 오프모임을 못한지도 1년이 넘어서,

매우 무료한 시간을 보내고 있는 중에,



좀 더 바쁘고 알차게 시간을 보내보려고 영상전송관련으로

이것저것 8K관련 영상기기 Test활동을 왕성하게 하고 있습니다 ^^



그와중에 년초에 HDMI2.1 cable 관련으로

여러가지 제품을 소개해 드리면서

Zeskit HDMI2.1 케이블을 잘 찾아서 소개를 해 드렸습니다.





이번에는 영상 및 Data전송관련으로

USB4 Cable 제품을 소개해 드리게 되었습니다.





앞서 기술관련 내용은 한번 정리를 해 드린 바 있습니다.



"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819

https://cafe.naver.com/mk802/43696



"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설

"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819 최근에 1달동안 썬더볼트와 USB4 ...

cafe.naver.com





제가 우연히 USB4 cable을 8K eGPU test케이블 비교를 하면서

썬더볼트 케이블과 같이 알게 되었고,

그동안 다양한 test를 진행해 보았습니다.



그중에 Cable Matters USB4 cable이 USB-IF인증을 받은 사실도

추가로 알게 되어서, 미국업체인 Cable Matters와 컨텍하여

다양한 제품 정보를 받을 수 있게 되었습니다.



처음에는 그냥 test목적으로 구입해서 쓰다가,

국내에 소개해도 괜찮은 제품이라고 판단되어서

국내 USB4 cable 시장조사를 하니,

아직 USB-IF인증된 USB4 Cable은 출시 된 적이 없더군요 ^^



물론 아트뮤에서 조만간 USB4 인증 케이블을 출시한다는 블로그 글도 보았기에,



이왕 좀더 빨리 출시를 하자는 욕심(?)이 생겨서

서둘러서 국내 판매 출시를 하게 되었습니다. (진심 10000%) ㅎㅎㅎ





그리고 Cable Matters사에서 판매하고 있는 cable류 제품중,

Cable Matters사 브랜드를 홍보해 주겠다는 조건으로,



애플 MFi인증 라이트닝케이블을 조금 싸게 공급받아서

이번 이벤트 제품으로 무상공급을 해 드릴 수 있도록 준비 하였습니다. ^^



한정수량으로 준비를 하다보니

많은 회원님들께서 무상으로 받으실 수 없지만,



EddyLab포럼에 먼저 이벤트 홍보를 하는 것이라서

먼저 줍줍 하시면 되겠습니다. ^^



많은 관심과 주변에 소개를 부탁드리겠습니다.



감사합니다.








[Cable Matters] USB-IF 인증 USB4™ cable 40Gbps with 100W PD 고속충전 케이블 1M 맥북 EVO 노트북

국내 최초 USB-IF 인증 USB4™cable 판매 기념 이벤트

이벤트 증정품
[Cable Matters] MFi 인증 라이트닝케이블 1M / 블랙 1개(무상)
1차 예약판매 Cable Matters USB4 cable 준비수량 90개 판매까지,
이벤트 증정품 MFi인증 라이팅 케이블 1개를 무상 증정합니다.
(자세한 이벤트 제품내용은 본문 하단을 참조 해 주시기 바랍니다.)







Cable Matters사는

미국 MA에 본사가 있는 최신기술 공급 및 솔루션을 제공하는 브랜드 회사로서,

썬더볼트 제품 및 혁신적인 액세서리에 대한 최신 제품등을 판매하고 있습니다.



- 썬더볼트관련 Intel 인증 액세서리

- Apple MFi 인증

- USB-IF USB인증

- HDMI 인증 액세서리등



한국에서 썬더볼트 액세서리 제품관련으로,

많이 알려진 CalDigit회사와 동급레벨의 브랜드 회사입니다.





USB-IF 정식 인증 USB4 케이블입니다.













특징

Cable Matters USB4 to USB4 케이블로 USB의 미래를 향해 나아가십시오. USB Type C 케이블은 최대 40Gbps의 대역폭, 8K 비디오 지원 및 100W 충전을 위한 최신 USB4 표준 지원


USB-C 케이블은 타의 추종을 불허하는 데이터 전송 속도로 차세대 USB4 표준을 지원하며, USB4 USB-C 케이블은 40Gbps 호환 USB4 장치에 대해 최대 40Gbps 대역폭을 지원한다. 하위 USB-C 케이블은 또한 20Gbps USB4 장치와 호환된다.


또한 역호환성 USB 3.1 케이블은 USB-C 및 Thunderbolt 3 케이블 표준을 통해 이전 USB 3.2 및 2.0 표준을 지원하며, USB C to C 케이블은 Thunderbolt 4 케이블 표준과도 호환됨


8K USB-C 케이블은 8K 및 4K 초고해상도 및 고교체 속도 비디오 지원을 포함한 DP Alt Mode 기능을 지원하며, USB-C 비디오 케이블 지원을 위해 USB-C 모니터 또는 도킹 스테이션에 USB-C 장치를 연결하십시오.


USB4 케이블은 최대 100W 호스트 충전을 위해 USB-C 전원 공급을 지원한다. USB 타입 C에서 USB 타입 C까지 케이블은 호환되는 기기에서 빠른 충전을 지원한다. [E-mark인증]


USB4 인증 케이블은 외부 노이즈의 간섭으로 부터 신호를 보호하는 3중 쉴드 케이블을 채용하고 있습니다.











USB케이블 USB-IF 인증 검색 사이트 :

https://www.usb.org/products ⇐ 링크



Cable Matters USB4 cable 인증 확인













최대 100W (20V / 5A) PD 대응 USB4 ™ 40Gbps USB-C 충전 및 데이터 전송 케이블

  • USB4 ™ 표준을 채택 더욱 빠르게
  • USB Power Delivery 지원으로 빠른 충전 [E-mark인증]
  • Thunderbolt3 /4 기기에도 사용 가능
  • 15000 번 이상의 굴곡 시험을 클리어하고 높은 내구성으로 단선에 강한
  • 안심 1 년 보증



USB4 ™ 표준을 채택 더욱 빠르게

USB4 ™ 규격의 정품 인증에서 컴퓨터에 전원을 공급, 초고속의 데이터 송수신은 물론 4K, 8K 디스플레이 등 고해상도 영상 출력도 가능합니다.









USB Power Delivery 지원으로 빠른 충전

USB PD (Power Delivery)의 최대 100W (20V / 5A)의 고출력에 대응하고 있기 때문에, Power Delivery에 대응하는 기기를 연결하여 고속 충전이 가능합니다. [E-mark인증]



USB4 인증 케이블은 양쪽에 E-mark 칩셋 기술이 포함되어져 있고,

이 칩셋은 연결된 디바이스와 통신을 통하여 디바이스에 과도한 전력이 들어가지 않도록 방지해 줍니다.







Thunderbolt3 /4 기기에도 사용 가능

외장 HDD / SSD 드라이브 나 PC 모니터와 휴대용 모니터 등 Thunderbolt 3 /4 기기에 사용하실 수 있습니다.

Apple USB-C IPad Pro 및 윈도우 & 안드로이드 태블릿 USB-C포트와 호환 가능합니다.

eGPU 연결도 활용가능합니다.







15000 번 이상의 굴곡 시험을 클리어하고 높은 내구성으로 단선에 강함

15000 번 이상의 굴곡 시험에 합격하고, 내구성이 높고 단선에 강한 케이블을 채용하고 있기 때문에 부드럽고 유연하고 더 쉽게 개선했습니다.





안심 1 년 보증

본 제품은 1 년 보증입니다. 사용 중에 만일 이상이 발생한 경우 무상으로 수리 또는 신품 교환을 보증합니다. 고객에게 안심하고 사용하실 수 있도록 품질뿐만 아니라 지원 체제도 중시하고 있습니다.





사양은 예고없이 변경하는 것이 있기 때문에, 미리 양해 바랍니다.

이 페이지에 기재되어 있는 회사 명 · 제품명 등은, 일반적으로 각사의 상표 또는 등록 상표입니다.

USB Type-C ™ and USB-C ™ are trademarks of USB Implementers Forum







EddyLab 네이버스토어팜 링크 :

https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com




USB4, TBT3, TBT4 악세서리 구입시

반드시 확인해야 할 내용만 아시면 쉽게 이해하실 수 있습니다.

  썬더볼트4(TB4) 썬더볼트3 (TB3)        USB4
인증, 비인증 제품 Intel 인증 / 비인증 Intel 인증 / 비인증 USB-IF 인증 / 비인증
Speed :
- 20G (패시브타입)
- 40G (액티브타입)
100% 40G (액티브타입) - 20G (패시브타입)
- 40G (액티브타입)
- 20G (패시브타입)
- 40G (액티브타입)
케이블 길이 1M 이하 / 1M / 2M 1M 이하 / 1M / 2M 1M 이하 / 1M / 2M
Power (E-mark)
- 비인증 케이블의 경우, E-mark를 반드시 확인 하셔야 합니다.
MAX 100W
20V/5A
MAX 100W
20V/5A
MAX 100W
20V/5A

* 썬더볼트4(TBT4)는 최상위 Spec으로 어떠한 기능도 소화를 해 냅니다.

USB4 / 썬더볼트3(TBT3)는 TBT4에 비해서 약간 지원 기능이 부족합니다.

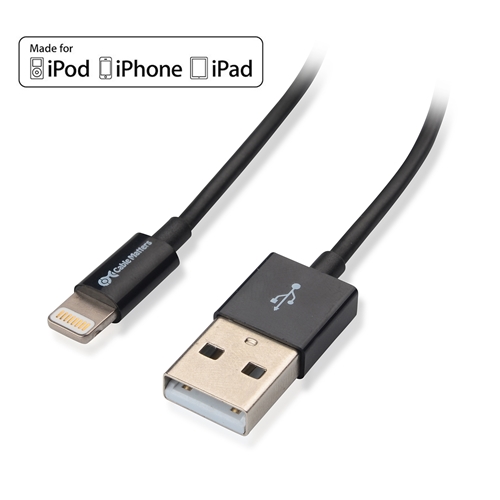

이벤트 증정품 Cable Matters MFi 인증 라이트닝케이블



MFi Certified Lightning to USB Cable (1M / 블랙)

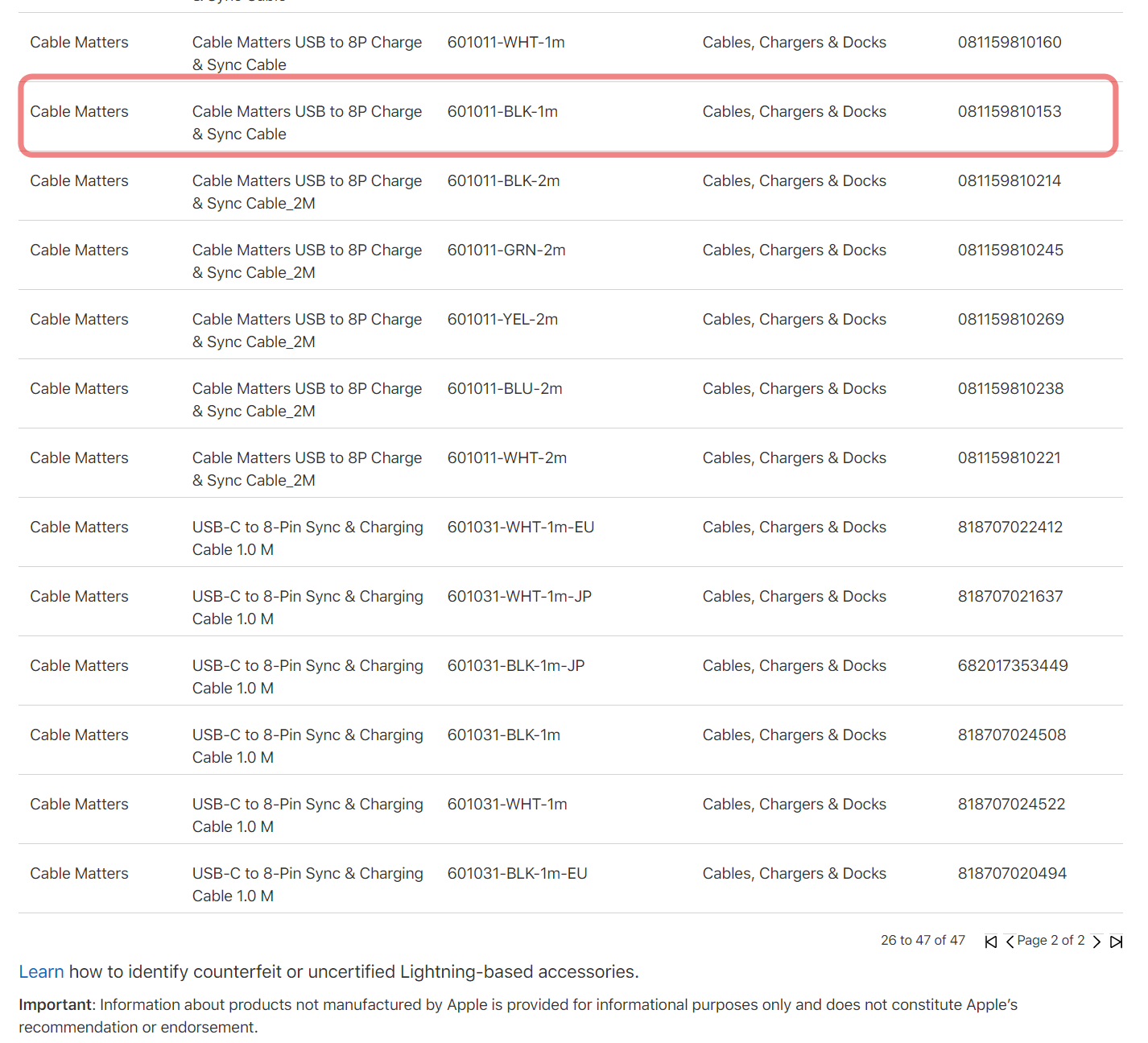

MFi 인증 확인 방법



액세서리가 MFi 인증 요건을 완료하고 제조업체에 의해 판매/배포된 것으로,

Apple에 MFi 액세서리의 공개 데이터베이스에서 검색할 수 있습니다.

https://mfi.apple.com/account/accessory-search



Product ID: 601011-BLK-1m (블랙)



FAQ


네이버스토어
USB4 정식인증 40Gbps USB3.1 100W 고속충전케이블 1M 맥북 EVO 노트북
https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com









#EddyLab #USB4, USB 40, USB4인증, USB-IF, Cable Matters, MFi인증 라이트닝, 썬더볼트, 썬더볼트4, Evo, Intel









안녕하십니까 ? EddyLab 입니다.









아직 8K 환경은 좀 이른 감이 있습니다만,

8K 협회(Association) 인증 로고



표준기술Spec은 변하는 것이 아니라서,



HDMI2.1, USB4, 썬더볼트3 &4 등의 기술 제품을

미리 실증 test하면서 8K 환경구축을 하고 있습니다.



결국 실증test를 하면서,

회원님들께 추천할만한 8K 악세서리 제품을

직접 수입을 하게 되었습니다. ㅎㅎㅎ



결론적으로

향후 8K test환경을 구축해 가시면서,

정보부족으로 돌아돌아 가시기 보다는

검증된 8K test환경 자료를 참조하셔서

구축해 나가시면 트라이 & 에러를 줄이 실 수 있을 것 입니다.







어제 USB4 to HDMI2.1 어댑터 제품이 도착했네요 ^^















아직 제품에 한국어 매뉴얼도 준비가 안되어 있어서

몇가지 추가작업을 해야지 정식 판매가 가능합니다. ^^;;





일단 제품관련 상세페이지 초안을 만들어서

먼저 제품소개차 올려 드립니다. ^^



궁금하신 점이 있으면 댓글에 문의를 주시기 바랍니다.



감사합니다.








[EddyLab] USB4 to HDMI2.1 8K Video 어댑터 4K120Hz 8K60Hz 맥북 EVO노트북 미니PC







제품소개



* USB4 to HDMI 2.1 어댑터를 사용하여 HDMI 2.1로 업그레이드하거나 미래에 대비할 수 있습니다.

USB4 to HDMI 어댑터는 최신 HDMI 2.1 표준과 USB-C의 다양한 포트와 연결사용 가능합니다.

USB4 to HDMI 2.1 어댑터는 호환되는 디스플레이 및 장치에서 최대 8K 60Hz 해상도까지(DSC지원)를 지원합니다.



* USB4 to HDMI2.1 어댑터를 사용하여, 8K 또는 4K 120Hz 게임 모니터와 TV를 노트북, 스마트폰, 태블릿 등에 연결하십시오.

USB4 to HDMI2.1 어댑터는 RGB 4:4:4에서 8K 60Hz의 최대 비디오 해상도를 지원합니다. (DSC지원)

USB4 to HDMI2.1 어댑터를 사용하여 화질 손실 없이 고품질 비디오를 즐기십시오.



* HDMI에 대한 8K USB C 어댑터는 DP Alt 모드를 지원하는 USB-C 장치를 지원합니다.

USB4 to HDMI2.1 어댑터는 USB4포트 / Thunderbolt 3 포트/Thunderbolt 4와 호환됩니다.

USB4 to HDMI2.1 어댑터는 놀라운 색상을 위해 HDR을 지원합니다.

USB4 to HDMI2.1 어댑터를 사용하여 지연 없는 게임을 위한 ALLM(Auto Low Latency Mode) 지원 USB C HDMI 어댑터로 생생한 사운드를 위한 서라운드 사운드 오디오 즐기실 수 있습니다.



* USB4 to HDMI2.1 어댑터를 사용하여 8K 해상도 지원을 활용하십시오.

USB4 to HDMI2.1 어댑터는 최신 Nvidia RTX 2000, 3000 시리즈 및 AMD Radeon RX6000 시리즈 그래픽 카드가 있는 데스크탑 컴퓨터 또는 11세대 Intel Tiger Lake i5이상 CPU 및 Intel Iris Xe 그래픽이 탑재된 노트북의 USB4 및 Thunderbolt 4 포트와 호환됩니다. 8K 비디오는 USB4 to HDMI2.1 어댑터를 사용하는 Intel Evo 노트북과 호환됩니다.



(추가호환기종)

10세대 i7-10750H 1660ti (썬더볼트3) 노트북으로 4K@120Hz 지원 가능합니다.



* 플러그 앤 플레이: 간편한 설정, 추가 드라이버 설치가 필요하지 않습니다.



* 참고: "DisplayPort 대체 모드"를 지원하는 USB-C 포트가 필요합니다(일부 USB-C 포트/시스템이 대체 모드 기능을 지원하지 않음).

























10세대 i7-10750H 1660ti (썬더볼트3) 노트북으로 4K@120Hz 지원 가능합니다.













10세대 i7-10750H 1660ti (썬더볼트3) 노트북으로 4K@120Hz 지원 가능합니다.







HDMI 2.1 기술력을 최대한 활용



USB4 to HDMI2.1 8K Video 어댑터의 중요성은 최신 HDMI 기술과 USB-C 커넥터의 다양성을 결합입니다.

최신 4K 120Hz TV 및 모니터를 지원하여 장치를 8K 비디오 환경으로 바꾸십시요.

HDMI 2.1에 지정된 48Gbps 대역폭만이 제공할 수 있는 타의 추종을 불허하는 속도로 8K 디스플레이를 구동합니다





특징 :



- 8K@60Hz 초고해상도 딥 컬러 심도 및 선명한 이미지 출력 및 전체 범위의 디지털 다중 채널 오디오로 HDMI2.1을 지원합니다. 4K@120Hz, 4K@60Hz, 그리고, 4K해상도 이하 1080P, 720P 와도 호환이 됩니다.

- HDCP2.2를 지원하고 4K Netflix, Amazon Prime Video 및 Disney 등의 요구 사항을 충족합니다. 이 어댑터는 3D 비디오도 지원합니다.

- USB-C 커넥터를 사용하면 DisplayPort Alt 모드(DP Alt Mide)를 지원하는 USB4포트 또는 Thunderbolt 3/4 포트가 장착된 컴퓨터 또는 태블릿에 연결할 수 있습니다.

- 8K 출력은 USB-C Alt Mode DP 1.4 사양이 지원되는 업스트림 H/W(예: 그래픽 카드)가 필요합니다.

- 플러그 앤 플레이, 드라이버가 필요하지 않습니다.







패키지 내용물 :



1 x USB4 to HDMI2.1 어댑터

한국어 사용자 매뉴얼





시스템 요구 사항:



• Windows 7/8/10.

• 안드로이드 8.0.

• Mac OS 10 이상.

• 아이패드 OS 13.0.

• 크롬 OS.

• 안드로이드 OS.





(주) USB4 to HDMI2.1 어댑터는 HDMI2.1 인증이 필요하지 않은 제품입니다.

(어댑터나 스위처등은 인증이 필요하지 않습니다.)

그러나 HDMI포럼회원이 아니면,

HDMI로고는 부착할 수 없으므로, HDMI로고는 빠져 있습니다

























(주) M1 Macbook Air 2020는 지원하지 않습니다.

















USB4 to HDMI2.1 어댑터 메인 칩셋



리얼텍(Realtek) RTD2173



https://cafe.naver.com/mk802/32039







4K / 8K 영상 재생 호환성 test

4K / 8K 재생기 내/외장 GPU USB C Type port USB4 to HDMI2.1 어댑터 HDMI2.1 인증 cable (DSC지원) 4K@120Hz /
8K@60Hz Display
Desktop PC

NVIDIA RTX 3xxx시리즈
AMD RX 6xxx시리즈
Alt DP포트 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
w/o DSC
8K@30Hz


with DSC
8K@60Hz RGB HDR & 4K@120Hz
Desktop PC NVIDIA Zotac 2080ti
(AV1 HW디코딩 미지원)
Alt DP포트 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
w/o DSC
8K@30Hz


with DSC
8K@60Hz RGB(4:4:4) SDR & 4K@120Hz
Desktop PC NVIDIA RTX2070 USB-C (Virtual Link) USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블
4K@120Hz RGB(4:4:4) 10bit
재현확인. (홍치리님)
인텔 Evo™인증 11세대 노트북 Intel Iris Xe 내장그래픽
(AV1 HW디코딩 지원)
USB4 / TB4 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
w/o DSC
8K@30Hz


with DSC
8K@60Hz RGB(4:4:4) HDR & 4K@120Hz
일반 intel 11세대 노트북 Intel Iris Xe 내장그래픽
(AV1 HW디코딩 지원)
USB4 / TB4 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
w/o DSC
8K@30Hz


with DSC
8K@60Hz RGB(4:4:4) SDR
Intel i5 / i7 11세대 NUC (Memory : 3200 / 8G x2개) Intel Iris Xe 내장그래픽
(AV1 HW디코딩 지원)
USB4 / TB4 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
w/o DSC
8K@30Hz


with DSC
8K@60Hz RGB(4:4:4) HDR & 4K@120Hz
M1 Macbook   USB4 / TB3 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
미출력
Apple에서 듀얼디스플레이 미지원
M1 Mac mini   USB4 / TB3 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
4K@60fps 출력
인텔 10세대 노트북
i7-10750H
내장 1660ti TB3 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블
4K@120Hz 32비트 10bpc rgb
인텔 i7-7700HQ 노트북 내장 GTX1060 ??? USB4 to HDMI2.1 어댑터 Belkin HDMI2.0케이블 4K@120Hz 10bit(디더링) RGB HDR
갤럭시 S20, 21   USB-C USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
삼성DEX모드 지원,
1080P60 지원
LG G7   USB-C USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
데스크탑모드 경우,
4096x2160 60P지원
미러링은 지원안됨. (?)

(주1) 일부 내용이 틀릴 수도 있으므로, 참조하시기 바랍니다.



(주2) USB4 to HDMI2.1 어댑터는 하위 호환성의 4K@60fps HDMI2.0 RGB(4:4:4) 10bit HDR 출력에는 문제가 없습니다.



(주3) 8K@60fps영상 재생시, PC의 영상재생기 어플 및 코덱지원에 따라서 재생성능이 달라질 수 있습니다.

win10 /11 에서 8K AV1 영상 재생의 경우, MS스토어에서 AV1 필수 비디오 코덱(무료)앱을 반드시 설치하신 후,

win 기본재상기영화&TV앱으로 재생을 시도하시기 바랍니다.

아직 팟플레이어와 Kodi19에서는 AV1을 SW디코딩 지원을 하기 때문에 정상 8K재생이 되지 않습니다. (2021년7월현재)



(주4) Youtube 8K@60fps 스트리밍 재생시, 반드시 구글 크롬웹브라우저를 사용하시기 바랍니다.

MS스토어에서 AV1 / VP9 필수 비디오 코덱(무료)앱을 반드시 설치하신 후, 사용하시기 바랍니다.



(주5) VRR/G-Sync/FreeSync는 지원여부는 확인 중에 있습니다.



(주6) 최신 그래픽카드 드라이버로 업그레이드를 해 주시기 바랍니다.

또는 기존 최신 그래픽카드 드라이버를 재 설치를 해 주시기 바랍니다.

몇번의 리부팅 후, 정상적으로 원하시는 해상도 설정이 되어질 수 있습니다.



(주7) 노트북 내장 엔비디아그래픽카드의경우, Max-q 적용 제품에서는

엔비디아 그래픽카드 제어판 권한 미지원으로 4K120Hz미지원 됩니다.





======================

추가내용 210905


구리오빠님

ASUS ROG 10세대 i7-10750H 1660ti (썬더볼트3) 노트북

==> 사용기 : https://cafe.naver.com/mk802/43557



엉클조주님

USB4 to HDMI 8K->4K120Hz 성공에 대한 간단한 리뷰

I7 7700 HQ GTX 1060 노트북

https://cafe.naver.com/mk802/43576



추가내용 : 노트북내장 앤비디아 그래픽카드가 max-q 지원시,

4K120Hz 출력 불가능



홍치리님

USB4 to HDMI2.1 어댑터->4K120Hz (RGB 10bit)성공

데스크탑 + 외장 RTX2070 USB-C(Vitual Link)

https://cafe.naver.com/mk802/43737

=======================





인텔® Evo™ 플랫폼 노트북





최저가 Evo™인증 11세대 노트북 (21년7월 기준)

HP ENVY x360 13-bd0064TU (\999,000원)





Intel NUC i5 11세대



Apple M1 Mac Mini





Zeskit HDMI2.1 인증 프리미엄 케이블 (DSC지원)



Naver쇼핑 스토어 링크 : https://smartstore.naver.com/eddylab7/products/5283734101







[8K] i5NUC 11세대 + 썬더볼트4/USB4 to HDMI2.1 어댑터 ⇒ 8K영상재생 총정리



Test환경)



1. Intel i5NUC 11세대 (TB4/USB4포트 #1)

2. EddyLab USB4 to HDMI2.1 어댑터

3. HDMI2.1 cable : Zeskit HDMI2.1 인증 케이블 (3M)

4. 8K 디스플레이 : 75inch 창홍 8K UHDTV (DSC지원)









https://cafe.naver.com/mk802/43306









(1) 제품박스 개봉시 주의사항





내부박스를 감싸고 있는 컬러포장지 제작 완료후,

컬러포장지 접착제가 밀려나와서 내부박스가 잘 분리되지 않는 현상이 있습니다.



이 문제를 미리 체크를 하여 나름대로 컬러포장지가 잘 빠지도록

조치는 하였습니다만, 그래도 개봉하는데 어려움이 있을 것 같습니다. ^^;;



그래서, 컬러포장지를 완전히 닫지않고,

약간 열어 놓은 상태로 배송을 해 드립니다.



그러므로, 하기와 같이 케이스 상단의 걸이와 컬러포장지를 잡고

당겨서 제품케이스를 개봉해 주시기 바랍니다.







(2) 제품사용 주의사항



“고온주의”





본 USB4 to HDMI2.1 어댑터는

어댑터 내부 메인칩셋에서 많은 영상Data 입력을 받아서

HDMI로 전환을 해 주기 떄문에, 많은 연산처리를 하게 됩니다.



관련하여 8K영상 재생시, 어댑터 메인칩셋에서 많은 발열이 불가피합니다.

알루미늄케이스는 어댑터 메인칩셋의 방열판 기능을 하고 있어서,

최대 50도까지 발열이 있습니다.



그러므로, USB4 to HDMI2.1 어댑터의 알류미늄케이스를

직접 만지지 말아 주시기 바랍니다.



USB4 to HDMI2.1 어댑터 동작 중에,

어댑터에서 HDMI2.1케이블을 분리 시킬 시,



반드시 어댑터의 연결 케이블을 잡으신 후,

HDMI 케이블을 분리시켜주시기 바랍니다.






















네이버스토어
EddyLab USB4 to HDMI2.1 8K Video 어댑터
https://smartstore.naver.com/eddylab7/products/5768172574



USB4, HDMI2.1, DeX, 4K120Hz, 8K : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



  1. 뮤리찌 2021.09.05 17:03 신고

    추가내용 210905


    구리오빠님
    ASUS ROG 10세대 i7-10750H 1660ti (썬더볼트3) 노트북
    ==> 사용기 : https://cafe.naver.com/mk802/43557

    엉클조주님
    USB4 to HDMI 8K->4K120Hz 성공에 대한 간단한 리뷰
    I7 7700 HQ GTX 1060 노트북
    https://cafe.naver.com/mk802/43576

    추가내용 : 노트북내장 앤비디아 그래픽카드가 max-q 지원시,
    4K120Hz 출력 불가능

    홍치리님
    USB4 to HDMI2.1 어댑터->4K120Hz (RGB 10bit)성공
    데스크탑 + 외장 RTX2070 USB-C(Vitual Link)
    https://cafe.naver.com/mk802/43737

EU는 범용 모바일 충전기를 원하지만 Apple은 그렇지 않습니다



Zoomik/Shutterstock.com

Reuters 의 보고서에 따르면 EU는 9월에 모든 기기에 공통 모바일 충전기가 제공되는 법안을 제안하고 있습니다. 이 움직임은 대부분의 Android 휴대폰이 UBC-C를 사용하는 반면 Lightning 케이블을 사용하기 때문에 Apple에 가장 큰 영향을 미칩니다. 예상대로 Apple은 이 잠재적인 법안 이 작년에 처음 제기 되었을 때와 마찬가지로 이 법안에 반대 합니다.



관련: EU는 Apple이 iPhone에서 번개를 없애도록 할 것입니까?



이 보고서를 바탕으로 유럽연합 집행위원회는 9월에 휴대전화 및 기타 전자 기기용 공통 충전기를 설정하는 법안을 제출할 예정입니다. 즉, 이것이 EU의 규칙이 될지 여부를 결정하기 위해 너무 오래 기다릴 필요가 없습니다.



유럽연합 집행위원회(European Commission)에서 실시한 연구에 따르면

2018년 동안 EU의 전화기 중

50%가 마이크로 USB 커넥터로 판매되었으며
29%는 USB C 커넥터,
21%는 Lightning 커넥터로 판매되었습니다.

다만, 본 연구는 2018년 매출을 기준으로 2019년에 실시한 조사이므로,
그 이후로 USB-C 폰의 대수가 크게 증가했을 가능성이 있다.



이러한 움직임의 이면에 있는 아이디어는 사용자가 사용 중인 전화기에 관계없이 하나의 충전기 케이블을 사용할 수 있는 상황을 만드는 것입니다. 위원회는 또한 모든 스마트폰에서 단일 케이블을 사용하는 환경적 이점에 대해서도 이야기했습니다.



Apple은 단일 충전기를 사용하는 것이 혁신을 저해하고 자신이 강제로 선택한 케이블을 소유한 소비자가 미래의 장치에서 사용할 수 없게 됨에 따라 엄청난 양의 전자 폐기물을 생성할 것이라고 말합니다.



충전기를 통합하고 정부로부터 충전기를 독립 상태로 유지하는 양측 모두 강력한 주장을 하고 있기 때문에 이것이 통과되는지 확인하려면 다음 달까지 기다려야 합니다.



https://www.howtogeek.com/748444/the-eu-wants-a-universal-mobile-charger-but-apple-doesnt/



The EU Wants a Universal Mobile Charger, But Apple Doesn’t

According to a report from Reuters, the EU is proposing legislation that all devices come with a common mobile charger in September. This move would affect Apple the most, as it uses Lightning cables, while most Android phones use UBC-C. As you might expe

www.howtogeek.com





Cable Matters, 8K 지원 USB-C 듀얼 비디오 어댑터 출시



업계 최고의 연결 솔루션 공급업체인 Cable Matters는 오늘 궁극적인 업무 및 놀이 비디오 솔루션을 위해 8K 및 듀얼 4K 60Hz 해상도를 지원하는 2개의 혁신적인 USB-C 비디오 어댑터를 출시했습니다. 케이블의 중요성 USB-C - 8K HDMI 및 DisplayPort 어댑터는 최대의 유연성과 성능을 위해 HDMI 어댑터와 DisplayPort 어댑터를 하나로 결합합니다. USB-C 비디오 허브는 HDMI 또는 DisplayPort를 통해 최대 8K 해상도를 지원하여 하나의 편리한 어댑터를 통해 초고해상도 비디오를 구현합니다.

"이것은 DisplayPort 및 HDMI를 통해 8K 비디오를 지원하는 시장 최초의 어댑터 중 하나입니다."라고 Cable Matters 사장 겸 CEO인 Jeff Jiang은 말했습니다. "8K 장치를 위한 완벽한 단일 어댑터 솔루션입니다." Cable Matters는 USB-C to Dual HDMI 어댑터도 출시했습니다. HDMI 2.1에 지정된 최신 표준을 활용하여 하나의 HDMI 포트에서 최대 8K 해상도를 지원합니다. 두 USB-C 어댑터는 2개의 비디오 포트가 동시에 사용 중인 경우 듀얼 4K 60Hz 모니터를 지원하여 진지한 작업자 또는 게이머를 위한 최고의 다중 모니터 솔루션을 제공합니다.



















이 듀얼 비디오 어댑터는 작업 공간을 확장하고 생산성을 높이며 업무와 여가를 원하는 하이브리드 또는 원격 작업자에게 적합합니다. 표준 노트북을 사무실과 홈 오피스에 가져갈 수 있을 만큼 작은 어댑터를 사용하여 고품질, 고해상도 다중 모니터 워크스테이션으로 바꾸십시오. DisplayPort와 HDMI 포트의 조합은 업무와 여가를 위한 완벽한 솔루션입니다. 어댑터를 낮에는 4K 사무실 모니터에 연결하고 밤에는 4K TV에 연결하여 게임과 스트리밍을 즐길 수 있습니다.

USB-C 어댑터는 USB-C, Thunderbolt 4 또는 USB4 포트가 있는 태블릿, 스마트폰 및 Windows 컴퓨터와 완벽하게 호환됩니다. 어댑터는 단일 비디오 모드에서 Mac 컴퓨터와도 호환됩니다. 자세한 내용은 이 페이지를 참조하십시오 .



https://www.techpowerup.com/285453/cable-matters-launches-usb-c-dual-video-adapters-with-8k-support



Cable Matters Launches USB-C Dual Video Adapters With 8K Support

Cable Matters, an industry-leading connectivity solutions supplier, today launched two innovative USB-C video adapters with 8K and dual 4K 60 Hz resolution support for the ultimate work and play video solution. The Cable Matters USB-C to 8K HDMI and Displa

www.techpowerup.com





궁극의 USB-C 비디오 컴패니언

Cable Matters USB-C to Dual HDMI 및 DisplayPort 어댑터를 사용하여 단일 USB-C 포트를 강력한 비디오 장치로 변환하십시오. 이 편리한 어댑터는 8K 지원 DisplayPort 및 HDMI 포트를 갖추고 있으며 단일 8K 디스플레이 또는 이중 4K 디스플레이를 지원합니다. 가정과 사무실을 위한 완벽한 기술 액세서리입니다.

중요 참고 사항

  • 8K 비디오는 Nvidia RTX 2060/2070/2080 또는 AMD Radeon RX 6000 시리즈 GPU가 탑재된 데스크탑 컴퓨터가 필요합니다. Intel Evo 인증 노트북과 같은 11세대 Intel Tiger Lake CPU 및 Intel Iris Xe 그래픽이 탑재된 노트북도 8K를 지원합니다(최신 Intel 그래픽 드라이버 설치가 필요할 수 있음).
  • Apple M1 또는 Intel 칩이 탑재된 모든 Macbook, Macbook Pro 및 Mac Mini는 4K@60Hz의 최대 해상도만 지원할 수 있습니다.
  • 특정 8K 및 4K 120Hz TV가 제대로 작동하려면 펌웨어 업데이트가 필요할 수 있습니다.
  • 4K 120Hz 및 8K 지원은 일부 4K 120Hz 및 8K TV에서 수동으로 활성화해야 합니다.
  • VRR/G-Sync/FreeSync는 지원하지 않습니다.



특징

  • 듀얼 초고해상도 비디오 HDMI 및 DisplayPort 어댑터로 데스크탑을 확장하십시오. 듀얼 비디오 어댑터는 HDMI-USB C 및 DisplayPort-USB C 어댑터를 하나의 편리한 기술 액세서리로 결합합니다. 듀얼 모니터를 연결하거나 HDMI 또는 DisplayPort 모니터, 텔레비전 또는 프로젝터를 위한 하나의 편리한 어댑터가 있습니다.

  • USB-C-DisplayPort 케이블 어댑터는 단일 DisplayPort 1.4 어댑터를 통해 최대 8K 30Hz 해상도를 지원합니다. Display Port to USB C 어댑터는 USBC to Display Port 케이블 어댑터를 통해 비교할 수 없는 비디오 품질을 위해 최신 DisplayPort 1.4 표준을 지원합니다.

  • HDMI-USB C 케이블은 단독으로 사용할 때 최대 8K 30Hz 해상도를 지원합니다. USBC-HDMI 케이블 어댑터에는 HDMI 2.1에 명시된 대로 비교할 수 없는 화질을 위한 10비트 HDR과 생생한 사진을 위한 동적 색상 매핑을 비롯한 고급 기능에 대한 지원이 포함되어 있습니다.

  • Thunderbolt 3-DisplayPort 및 Thunderbolt 3-HDMI 어댑터는 Thunderbolt 4 및 Thunderbolt 3 포트와 호환됩니다. OS 독립 USBC to DisplayPort 및 HDMI 어댑터는 모든 주요 운영 체제와 호환됩니다. USBC-HDMI 어댑터는 USBC 지원을 통한 비디오가 있는 모든 장치에 이상적입니다.

  • USB Type C to HDMI 및 USB Type C to DisplayPort 어댑터는 1개의 8K 30Hz 디스플레이 또는 2개의 4K 60Hz 디스플레이를 지원합니다. 이 DisplayPort HDMI USB C 어댑터로 초고화질 비디오를 즐기십시오

https://www.cablematters.com/pc-1386-122-usb-c-to-8k-hdmi-and-displayport-adapter.aspx



USB-C to 8K HDMI Adapter



www.cablematters.com



+ Recent posts
