EXCLUSIVE: 35W desktop Alder Lake




We are partial to 35W desktop CPUs. They offer amazing performance and the latest bells and whistles in a fanless-friendly thermal enveloppe (although last generations run way hotter than they should). Here's Intel's 12th Gen Alder Lake T-series that should be available early 2022.



i9-12900T 16 (8+8) 24T 30MB L3 up to 4.9GHz UHD Graphics 770
i7-12700T 12 (8+4) 20T 25MB L3 up to 4.7GHz UHD Graphics 770
i5-12600T 6 (6+0) 12T 18MB L3 up to 4.6GHz UHD Graphics 770
i5-12500T 6 (6+0) 12T 18MB L3 up to 4.4GHz UHD Graphics 770
i5-12400T 6 (6+0) 12T 18MB L3 up to 4.2GHz UHD Graphics 730
i3-12300T 4 (4+0) 8T 12MB L3 up to 4.2GHz UHD Graphics 730
i3-12100T 4 (4+0) 8T 12MB L3 up to 4.1GHz UHD Graphics 730





https://www.fanlesstech.com/2021/09/exclusive-35w-desktop-alder-lake.html



EXCLUSIVE: 35W desktop Alder Lake

We are partial to 35W desktop CPUs. They offer amazing performance and the latest bells and whistles in a fanless-friendly thermal enveloppe...

www.fanlesstech.com








35W TDP를 특징으로 하는 Intel 12세대 Alder Lake 데스크탑 'T-시리즈' CPU가 FanlessTech에 의해 유출되었습니다 . 기술 아울렛에 따르면 Intel은 Core i9, Core i7, Core i5 및 Core i3 모델을 포함하여 최소 7가지 변형을 준비하고 있습니다.

Intel, 최소 7개의 12세대 Alder Lake 35W 데스크탑 CPU 준비: Core i9, Core i7, Core i5 및 Core i3 변형

FanlessTech는 35W Intel Alder Lake CPU가 2022년 초에 출시될 예정이며 Core i9, Core i7, Core i5, Core i3 버전으로 제공될 것이라고 보고합니다. 가장 흥미로운 부분은 전적으로 Golden Cove 코어 아키텍처를 기반으로 하고 Gracemont 코어를 특징으로 하지 않는 보급형 Core i3 변형에 대한 정보를 얻는다는 것입니다.

Intel의 차세대 HEDT Sapphire Rapids CPU, 2022년 3분기에 13세대 Raptor Lake CPU와 함께 W790 플랫폼에서 출시 예정



  • i9-12900T 16(8+8) 24T 30MB L3 최대 4.9GHz UHD 그래픽 770
  • i7-12700T 12(8+4) 20T 25MB L3 최대 4.7GHz UHD 그래픽 770
  • i5-12600T 6(6+0) 12T 18MB L3 최대 4.6GHz UHD 그래픽 770
  • i5-12500T 6(6+0) 12T 18MB L3 최대 4.4GHz UHD 그래픽 770
  • i5-12400T 6(6+0) 12T 18MB L3 최대 4.2GHz UHD 그래픽 730
  • i3-12300T 4(4+0) 8T 12MB L3 최대 4.2GHz UHD 그래픽 730
  • i3-12100T 4(4+0) 8T 12MB L3 최대 4.1GHz UHD 그래픽 730

라인업부터 시작하여 16개의 코어(8+8), 24개의 스레드, 30MB의 L3 캐시 및 최대 4.90GHz의 부스트 클럭을 특징으로 하는 최고의 Intel Core i9-12900T가 있습니다. 이것은 35W 라인업의 주력 모델이 될 것이며 열 속도 부스트를 사용하여 최대 5.30GHz까지 향상되는 잠금 해제된 변형인 Core i9-12900K의 사양을 이미 보았습니다.



다음으로 코어 12개(8+4), 스레드 20개, L3 캐시 25MB, 부스트 클럭 4.7GHz를 특징으로 하는 Core i7-12700T가 있습니다. Core i5 라인업은 Core i5-12600T, Core i5-12500T 및 Core i5-12400T의 세 가지 SKU로 구성됩니다. 모든 칩에는 6개의 코어(6+0), 12개의 스레드, 18MB의 L3 캐시가 있습니다. 클럭 속도는 각각 최대 4.6, 4.4 및 4.2GHz로 보고됩니다.

Intel Core i3 라인업으로 이동하면 Core i3-12300T와 Core i3-12100T의 두 가지 SKU가 있습니다. 두 SKU에는 각각 4.20GHz 및 4.10GHz에서 8개의 스레드, 12MB의 L3 캐시 및 부스트 클럭이 있는 4개의 코어(4+0)가 있습니다. Core i5-12500T부터 Core i9-12900T까지의 모델에는 UHD 770 그래픽이 탑재되고 Core i3-12100T부터 Core i5-12400T까지에는 UHD 730 그래픽이 탑재됩니다. 모든 프로세서는 해당 600 시리즈 PCH 보드  LGA 1700 소켓 과 호환됩니다 . 가격에 대한 정보는 아직 없지만 11월 중순에 전체 공개될 때 공개될 것으로 예상됩니다.

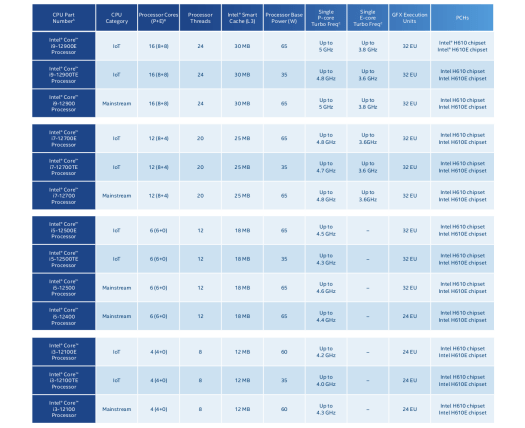

Intel 12세대 Alder Lake 데스크탑 CPU 사양 "루머"

CPU 이름P 코어 수E-코어 수총 코어/스레드P-Core 베이스/부스트(최대)P-Core 부스트(All-Core)E-Core 베이스 / 부스트E-Core 부스트(All-Core)은닉처TDP(PL1)TDP(PL2)예상(MSRP) 가격

코어 i9-12900K 8 8 16 / 24 3.2/5.3GHz 5.0GHz(올 코어) 미정 / 3.9GHz 3.7GHz(모든 코어) 30MB 125W 228W 599달러 미국
코어 i9-12900 8 8 16 / 24 3.2/5.2GHz 4.9GHz(올 코어) 미정 미정 30MB 65W ~200W 509달러 미국
코어 i9-12900T 8 8 16 / 24 미정 / 4.9GHz 미정 미정 미정 30MB 35W 미정 미정
코어 i7-12700K 8 4 12 / 20 3.6/5.0GHz 4.7GHz(올 코어) 미정 / 3.8GHz 3.6GHz(올 코어) 25MB 125W 228W 429달러 미국
코어 i7-12700 8 4 12 / 20 3.6/4.9GHz 4.6GHz(올 코어) 미정 미정 25MB 65W ~200W 359달러 미국
코어 i7-12700T 8 4 12 / 20 미정 / 4.7GHz 미정 미정 미정 25MB 35W 미정 미정
코어 i5-12600K 6 4 10 / 16 3.7/4.9GHz 4.5GHz(올 코어) 미정 / 3.6GHz 3.4GHz(올 코어) 20MB 125W 228W 279달러 미국
코어 i5-12600 6 0 6 / 12 3.7/4.8GHz 4.4GHz(올 코어) 미정 미정 18MB 65W ~200W 249달러 미국
코어 i5-12600T 6 0 6 / 12 미정 / 4.6GHz 미정 미정 미정 18MB 35W 미정 미정
코어 i5-12500T 6 0 6 / 12 미정 / 4.4GHz 미정 미정 미정 18MB 35W 미정 미정
코어 i5-12400 6 0 6 / 12 미정 미정 미정 미정 18MB 65W ~200W 203달러 미국
코어 i5-12400T 6 0 6 / 12 미정 / 4.2GHz 미정 미정 미정 18MB 35W 미정 미정
코어 i3-12200T 4 0 4 / 8 미정 / 4.2GHz 미정 미정 미정 12MB 35W 미정 미정
코어 i3-12100T 4 0 4 / 8 미정 / 4.1GHz 미정 미정 미정 12MB 35W 미정 미정



https://wccftech.com/intel-12th-gen-alder-lake-35w-desktop-cpu-lineup-leaks-out-core-i9-with-16-core-i7-with-12-core-i5-with-6-core-i3-with-4-cores/



Intel 12th Gen Alder Lake 35W Desktop CPU Lineup Leaks Out - Core i9 With 16, Core i7 With 12, Core i5 With 6 & Core i3 With 4 C

The Intel 12th Gen Alder Lake Desktop 'T-Series' CPUs which feature 35W TDP starting with Core i3 & up to Core i9 have been leaked.

wccftech.com



Intel NUC P14E Laptop은 Intel NUC 11 컴퓨팅 요소에 의해 구동되는 모듈형 노트북이다.





Intel NUC P14E 노트북 요소는 얇고 가벼운 노트북 컴퓨터로서 13.9인치, 3000 x 200 픽셀 터치스크린 디스플레이, 알루미늄 본체 및 모듈식 설계로 시스템의 뇌는 Intel NUC 11 Compute Element 카드에 있으며 노트북 업그레이드 또는 수리를 할 때 이를 제거하고 교체할 수 있다.

인텔은 NUC P14E 노트북 엘리먼트를 기업용 솔루션으로 포지셔닝하고 있어 개별 고객이 언제 이를 손에 넣을 수 있을지는 미지수다. 그러나 이것은 모듈형 컴퓨팅에 대한 인텔의 온-아게인-오프-아게인 연애에서 나온 가장 최근의 장치다.

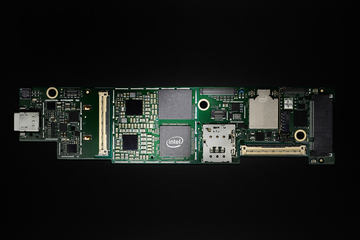

NUC 11 Compute Element는 기본적으로 Intel Celeron 6305 칩에서 Core i7-1185G7 프로세서에 이르는 프로세서 옵션을 가진 작은 카드다. PCIe x4 Gen 3 스토리지, WiFi 6, Bluetooth 5.2, 기가비트 이더넷, Thunderbolt 4 연결 지원 하드웨어와 마찬가지로 최대 16GB의 RAM도 카드에 통합되어 있다.

인텔은 탈착식 카드에 하드웨어를 장착함으로써 모든 구성에서 동일한 섀시, 디스플레이, 키보드 및 포트를 사용하면서 고객이 필요한 사양을 선택할 수 있는 기회를 제공한다. 그리고 만약 당신이 Core i3 칩에서 Core i5 또는 Core i7 프로세서로 노트북을 업그레이드하고 싶다면, 완전히 새로운 컴퓨터를 구입할 필요 없이 모듈을 제거하고 교체할 수 있다.





인텔은 또 NUC P14E 노트북 소자가 11세대 타이거 레이크 칩을 탑재한 NUC 컴퓨팅 소자와 함께 사용하도록 설계됐지만 12세대 이상 프로세서를 탑재한 차세대 모듈과도 호환될 수 있다고 밝혔다.

NUC Compute Element에 포함되지 않은 한 가지는 스토리지인데, 노트북에는 PCIe x4 Gen 4 스토리지용 M.2 2280 슬롯이 있다.

NUC P14E Laptop Element는 약 11.95℉ x 9.03℉ x 0.65℉이며 무게는 3.3파운드가 나간다. 윈도 헬로를 지원하는 지문센서와 HD IR 카메라, 77Wh 배터리, 65W USB-C 전원 어댑터를 탑재했다.

포트에는 기가비트 이더넷, HDMI 2.0b, DisplayPort 1.4a, Thunderbolt 4 및 USB 3.2 Gen 2 Type-A가 포함된다.







인텔의 NUC Compute Elements는 인텔 비스트 캐년 게임 컴퓨터와 같은 데스크톱 컴퓨터에서도 사용된다. 그러나 그 회사는 한동안 모듈러 컴퓨팅에 손을 댔다. 인텔은 2017년 신용카드 크기의 컴퓨팅 카드를 도입했으며 스마트TV, 자판기, 미니 PC, 노트북 도킹 스테이션 등에서 작동할 것으로 예상됐다. 그러나 그것은 결코 널리 채택되지 않았고, 인텔은 불과 2년 후에 이 프로젝트를 포기했다.

컴퓨팅 요소가 더 오래 유지되는지의 여부는 아마도 비스트 캐년 NUC와 Intel NUC P14E 노트북 요소와 같은 인기 있는 기기가 향후 몇 년 동안 고객에게 얼마나 제공될지에 크게 좌우될 것이다.



ComputeBase  Intel을 통해(PDF 링크)



https://liliputing.com/2021/09/intel-nuc-p14e-laptop-is-a-modular-powered-by-an-intel-nuc-11-compute-element.html?utm_source=feedburner&utm_medium=feed&utm_campaign=Feed%3A+Liliputing+%28Liliputing%29



Intel NUC P14E Laptop is a modular powered by an Intel NUC 11 Compute Element - Liliputing

Intel NUC P14E Laptop is a modular powered by an Intel NUC 11 Compute Element

liliputing.com







  1. 파이채굴러 2021.09.08 08:38 신고

    안녕하세요. 파이채굴러입니다.
    요기조기 구경다니다가 들어왔는데,
    포스팅 진짜 잘하시는거 같아요.👍👍
    저도 배워갑니다.
    시간되실때 제 블로그도
    한번 들려주세요.🤗🤗🤗🤗

ASRock Industrial NUC BOX-1165G7 Mini-PC Review: An Ultra-Compact Tiger Lake Desktop

                     소개 및 제품 인상



Intel 은 2020년 하반기에 Tiger Lake 프로세서 와 함께 Willow Cove 마이크로 아키텍처를 도입했습니다 . 이들은 TDP가 최저 7W에서 최대 65W에 이르는 광범위한 성능 수준 및 응용 프로그램에 걸쳐 설계되었습니다.

모바일 시스템이 7W - 15W SKU의 주요 시장인 반면, 더 높은 TDP 프로세서는 노트북 및 UCFF 미니 PC에서 본격적인 게임용 데스크탑에 이르기까지 다양한 폼 팩터에서 발견되었습니다. Tiger Lake를 기반으로 하는 많은 초소형 미니 PC가 지난 몇 분기 동안 여러 공급업체에서 출시되었지만 글로벌 반도체 공급망의 문제로 인해 공급이 부족했습니다. ASRock Industrial은 1100 BOX 시리즈인 Tiger Lake를 기반으로 하는 'NUC'를 최초로 발표 한 기업 중 하나입니다 . 2020년 10월에 도입되어 2021년 초부터 채널에 등장하기 시작했습니다.

우리는 이미 게임 데스크탑( Beast Canyon NUC ) 에서 Tiger Lake의 기능을 보았습니다 . 그 시스템에서 Tiger Lake는 8C/16T 65W TDP 아바타로 등장했습니다. 지난 10년 동안 UCFF(초소형 폼 팩터) 기계와 관련된 개발로 28W TDP 프로세서를 성공적으로 처리할 수 있는 시스템이 탄생했으며 이는 고성능 UCFF PC의 사실상 표준이 되었습니다. ASRock Industrial의 NUC 1100 BOX 시리즈에는 3개의 SKU가 있으며 모두 28W TDP Tiger Lake-U 프로세서를 기반으로 합니다. 주력 SKU는 Intel Core i7-1165G7을 기반으로 하는 NUC BOX-1165G7입니다.

경쟁적으로 말하자면, Tiger Lake UCFF PC는 AMD의 강력한 7nm Zen 2 기반 Ryzen 4000U 시리즈 프로세서 기반 시스템이 이미 시장에서 확고히 자리 잡은 시기에 출시되었습니다. 다양한 플랫폼 업데이트와 함께 전력 효율성 및 와트당 성능의 발전으로 Zen 2 기반 미니 PC는 가치 제안 측면에서 Comet Lake 기반 시스템에 대한 확실한 과제를 제시할 수 있었습니다. Tiger Lake는 지표를 인텔로 다시 이동할 수 있습니까? 이 리뷰에서는 NUC BOX-1165G7의 기능과 성능을 살펴보고 Tiger Lake가 이 폼 팩터의 기계에 대해 테이블에 제공하는 사항에 대한 몇 가지 설명을 제공합니다.

소개 및 제품 인상

ASRock은 소비자 PC 시장에서 잘 알려진 공급업체입니다. 2011년에 회사는 산업용 마더보드에 집중하기 위해 ASRock 산업 사업부를 설립했습니다. 이 부서는 2018년에 B2B 제품에 독점적인 초점을 맞춘 독립 공급업체로 분기했습니다. 이 회사는 소규모 비즈니스(사무실), 자동화, 로봇 공학, 보안 및 기타 산업/IoT 애플리케이션에 배포하기 위한 제품을 보유하고 있습니다.

주로 마더보드를 개발하여 자체적으로 부가가치를 창출할 수 있는 다양한 시스템 통합업체에 판매합니다. 예를 들어 OnLogic의 ML100G-40 은 ASRock Industrial의 4X4-V1000M AMD Ryzen Embedded 마더보드를 기반으로 합니다. 우리는 ASROCK 산업의 검토에서 보았 듯이 4X4 BOX-V1000M  4X4 BOX-4800U ,이 회사는 또한 소매 채널에 개발 된 마더 보드를 기반 미니 PC를 판매하고있다. 마더보드 인클로저는 ASRock의 Beebox 시리즈 와 매우 유사합니다 . ASRock은 Kaby Lake가 소개된 이후로 Beebox를 업데이트하지 않았으며 아마도 ASRock Industrial의 UCFF PC의 BOX 시리즈에 들어가고 싶지 않았을 것입니다.

ASRock Industrial에는 Intel 프로세서를 기반으로 하는 NUC BOX 시리즈와 AMD Ryzen을 기반으로 하는 4X4 BOX 시리즈의 두 가지 고유한 능동적 냉각 UCFF PC 라인업이 있습니다. 최대 28W의 TDP로 구성된 프로세서를 사용하는 이러한 Intel의 주류 NUC 클론은 광범위한 응용 프로그램에 서비스를 제공합니다. NUC 1100 시리즈의 Tiger Lake-U 마더보드는 작년에 라인업 도입 에 대해 설명했듯이 세 가지 버전으로 제공됩니다 .

NUC-1165G7은 110mm x 117.5mm x 47.85mm 크기의 섀시 내부에 4.09" x 4.02"(103.9mm x 102.1mm) 마더보드를 배치합니다. ASRock Industrial은 높이 덕분에 최종 사용자가 SATA 드라이브를 설치해야 하는 경우 2.5" SATA 드라이브에 대한 지원을 통합할 수 있습니다. B2B에 중점을 두고 시스템이 임베디드 및 산업용 애플리케이션에 서비스를 제공해야 하기 때문에 회사는 워치독 타이머와 하드웨어도 통합합니다. 마더보드의 TPM(Infineon) 납땜 처리된 프로세서(Intel Core i7-1165G7)에는 하이퍼스레딩이 활성화된 4개의 코어가 있습니다. ASRock Industrial은 NUC BOX에서 28W로 설정하여 12W와 28W 사이에서 구성 가능한 TDP로 작동할 수 있습니다. 1165G7.

우리의 리뷰 샘플은 현재 채널에서 판매 되는 시스템과 유사한 베어본이었습니다 . 우리는 그것을 구성 킹스턴의 한 HyperX 영향 DD4 SODIMM이 64GB의 (지금, 킹스턴 격노 더 -)와 ADATA의 엔트리 레벨 저전력의 PCIe 4.0 SSD XPG GAMMIX S50 라이트 .

ASRock Industrial NUC BOX-1165G7 리뷰 구성의 사양은 아래 표에 요약되어 있습니다.

ASRock NUC BOX-1165G7 사양
프로세서 Intel Core i7-1165G7
Tiger Lake-U 4C/8T, 2.8 - 4.7GHz
Intel 10nm, 12MB L2, 12 - 28W(28W) ---
메모리 Kingston HyperX 임팩트 KHX3200C20S4/32GX DDR4-3200 SODIMM
20-22-22-48 @
3200MHz 2x32GB
제도법 인텔 Iris Xe 그래픽(96EU)
디스크 드라이브) ADATA XPG GAMMIX S50 Lite
(2TB, M.2 유형 2280 PCIe 4.0 x4 NVMe, Micron 96L 3D TLC)
(Silicon Motion SM2267 컨트롤러)
네트워킹 Intel Wi-Fi 6 AX200
GbE 포트 1개(Intel I219-V) 2.5GbE 포트
1개(Intel I225-LM)
오디오 3.5mm 헤드폰 잭(Realtek ALC233)
HD 오디오 비트 스트리밍 (HDMI/DP)으로 5.1/7.1 디지털 출력 가능
기타 I/O 포트 2x USB 3.2 Gen 2 Type-A(후면)
1x USB 3.2 Gen 2 Type-A(전면)
1x Thunderbolt 4 Type-C(전면)
1x USB 3.2 Gen 2 Type-C(전면)
운영 체제 소매 단위는 베어본이지만 Windows 10 Enterprise x64를 설치했습니다.
가격 $583 (베어본)
$1073(구성된 대로/OS 없음)
전체 사양 NUC BOX-1165G7 사양

ASRock NUC BOX-1165G7 키트는 사전 설치된 OS와 함께 제공되지 않습니다. 필요한 드라이버는 ASRock Industrial의 제품 지원 페이지에서 다운로드할 수 있습니다. 기본 장치 외에도 패키지의 다른 구성 요소에는 90W(19V @ 4.7A) 어댑터, 미국 전원 코드, VESA 마운트(필요한 나사 포함), M.2 나사 2개 및 빠른 - 시작 가이드.

다양한 섀시 기능과 내부 마더보드 레이아웃은 아래의 두 갤러리에서 얻을 수 있습니다.



설정 참고 사항 및 플랫폼 분석

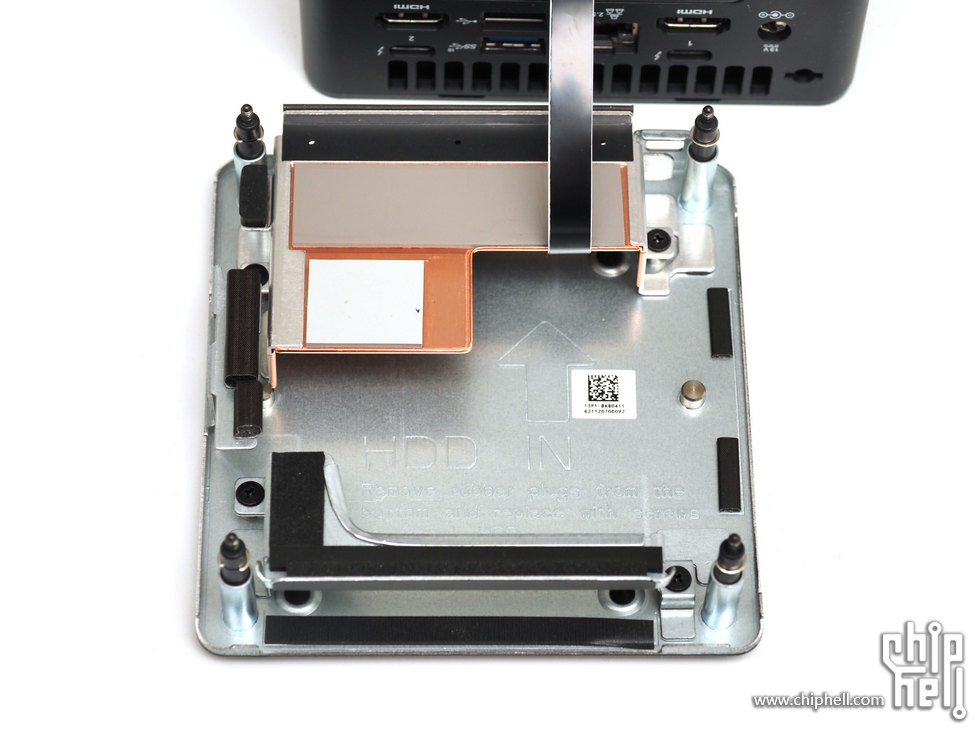

NUC BOX-1165G7을 조립하는 것은 하단 패널을 꺼내기 위해 4개의 나사를 제거한 다음 2개의 DDR4 SODIMM과 M.2 NVMe SSD를 끼우는 것과 관련된 간단한 작업입니다. 2.5" 드라이브를 선택하는 사용자는 SATA 데이터/전원 케이블이 하단 패널에 부착되어 있습니다. 케이블은 SODIMM 슬롯 근처의 보드 가장자리에 있는 슬림형 SATA 헤더를 사용하여 마더보드에 연결됩니다.

NUC BOX-1165G7은 비즈니스 배포를 위한 시스템에 충분히 수용 가능한 스파르타 BIOS 인터페이스를 자랑합니다. CPU 작동 매개변수를 제어하는 ​​기본 옵션 외에 성능 미세 조정 측면에서 볼 것은 많지 않습니다. 어쨌든 NUC BOX-1100 시리즈에서 볼 수 있는 배포 유형에는 이러한 유형의 옵션이 필요하지 않습니다. 아래 비디오는 사용 가능한 옵션의 전체 영역을 보여줍니다.



하드웨어 구성에 대한 AIDA64 시스템 보고서는 다음 정보를 제공했습니다.

  • [ 사우스 브릿지: 인텔 타이거 포인트-LP ]:
    • PCIe 3.0 x1 포트 #1 비어 있음
    • PCIe 3.0 x1 포트 #6 사용 @ x1(Intel Wi-Fi 6 AX200 160MHz 무선 네트워크 어댑터)
    • PCIe 3.0 x1 포트 #8 사용 중 @ x1(인텔 I225-LM 이더넷 컨트롤러)

CPU 연결 PCIe 4.0 x4 NVMe SSD가 보고서에 나타나지 않는다는 점은 흥미롭습니다. 그러나 우리는 외부 포트와 관련하여 내부 버스 구조의 그림 표현을 얻을 수 있었습니다.

위의 주석이 달린 스크린샷에서 프로세서 패키지의 TGL-U 구성 요소의 PCIe 루트 포트(x4 버스 #1)에 연결된 ADATA XPG GAMMIX S50 Lite를 볼 수 있습니다. 바로 아래에 첫 번째 놀라움이 있습니다. ASRock Industrial은 전면 Type-C 포트가 디스플레이 포트 신호를 전달할 수 있는 능력과 함께 USB 3.2 Gen 2(10Gbps) 속도가 가능하다고 광고합니다. 이 Type-C 포트는 프로세서에서 직접 분리되어 있기 때문에 USB4 / Thunderbolt 4 인증을 획득할 수 있습니다. Type-A 포트 왼쪽의 Type-C 포트에 여러 Thunderbolt 3 주변 장치를 연결해 보았는데 모두 완벽하게 작동했습니다(Thunderbolt 드라이버 설치 후). 전면 패널의 다른 Type-C 포트도 TGL-U 구성 요소에서 떨어져 있습니다. 그러나 xHCI 호스트 컨트롤러 뒤에 있습니다. 이것은 우리가 디스플레이 신호를 얻을 수 있었고 최대 성능에서 10Gbps 휴대용 SSD를 작동할 수 있었기 때문에 순전히 USB4 모드(인증 보류 중)에서 작동하는 것으로 보입니다. 그러나 Thunderbolt 3 전용 주변 장치는 전원 켜기를 거부했습니다. 나머지 I/O 포트는 모두 PCH-LP 구성 요소에서 떨어져 있으며 TGL-U 구성 요소와 PCH-LP 간의 DMI 링크에 의해 병목 현상이 발생합니다.



제품의 B2B 초점 덕분에 ASRock Industrial은 NUC-1165G7 마더보드의 상세한 블록 다이어그램을 제공합니다.

위의 레이아웃은 전면 패널의 두 Type-C 포트 간의 차이점에 대한 몇 가지 단서를 제공합니다. Type-C 포트 중 하나에는 'BB 리타이머'가 있지만 다른 포트에는 없습니다. TGL-U 패키지와 Type-C 포트 사이에 Intel Burnside Bridge 리타이밍 칩을 삽입하면 모든 실용적인 목적을 위해 Thunderbolt 4 포트로 작동할 수 있습니다. 다른 Type-C 포트는 USB 3.2 Gen 2(10Gbps/디스플레이 포트 기능)로 제한됩니다. ASRock Industrial이 마케팅 문헌에서 Thunderbolt 4를 주장하지 않는다는 점을 감안할 때 이것은 소비자에게 거의 추가 보너스입니다.



아래 표에는 ASRock NUC BOX-1165G7을 비교하는 다양한 시스템에 대한 개요가 있습니다. 동일한 시장 부문에 속하지 않을 수 있습니다. 독자가 해당 섹션에 올 때 ASRock NUC BOX-1165G7에 대해 일부 벤치마크 수치가 왜곡된 이유를 이해할 수 있도록 기계의 관련 구성 세부 정보가 제공됩니다.

비교 PC 구성
측면 ASRock NUC BOX-1165G7 ASRock NUC BOX-1165G7인텔 NUC8i7BEH(빈 캐년)ASRock 4X4 BOX-V1000M인텔 NUC10i7FNH(프로스트 캐년)ASRock 4X4 BOX-4800U
CPU 인텔 코어 i7-1165G7 인텔 코어 i7-1165G7
GPU 인텔 아이리스 Xe 그래픽 인텔 아이리스 Xe 그래픽
Kingston HyperX 임팩트 KHX3200C20S4/32GX DDR4-3200 SODIMM
20-22-22-48 @
3200MHz 2x32GB
Kingston HyperX 임팩트 KHX3200C20S4/32GX DDR4-3200 SODIMM
20-22-22-48 @
3200MHz 2x32GB
저장 ADATA XPG GAMMIX S50 Lite
(2TB, M.2 유형 2280 PCIe 4.0 x4 NVMe, Micron 96L 3D TLC)
(Silicon Motion SM2267 컨트롤러)
ADATA XPG GAMMIX S50 Lite
(2TB, M.2 유형 2280 PCIe 4.0 x4 NVMe, Micron 96L 3D TLC)
(Silicon Motion SM2267 컨트롤러)
와이파이 인텔 킬러 Wi-Fi 6 AX1650x 인텔 킬러 Wi-Fi 6 AX1650x
가격(건설 시 USD 기준) $583(베어본)
$1073(구성된 대로/OS 없음)
$583(베어본)
$1073(구성된 대로/OS 없음)소개 및 제품 인상BAPCO SYSMARK 25





UL 벤치마크 - PCMark 및 3DMark

이 섹션에서는 몇 가지 UL Futuremark 벤치마크(PCMark 10 및 3DMark)를 다룹니다. PCMark가 시스템 전체를 평가하는 동안 3DMark는 게임 워크로드에 중점을 둔 그래픽 기능에 중점을 둡니다.

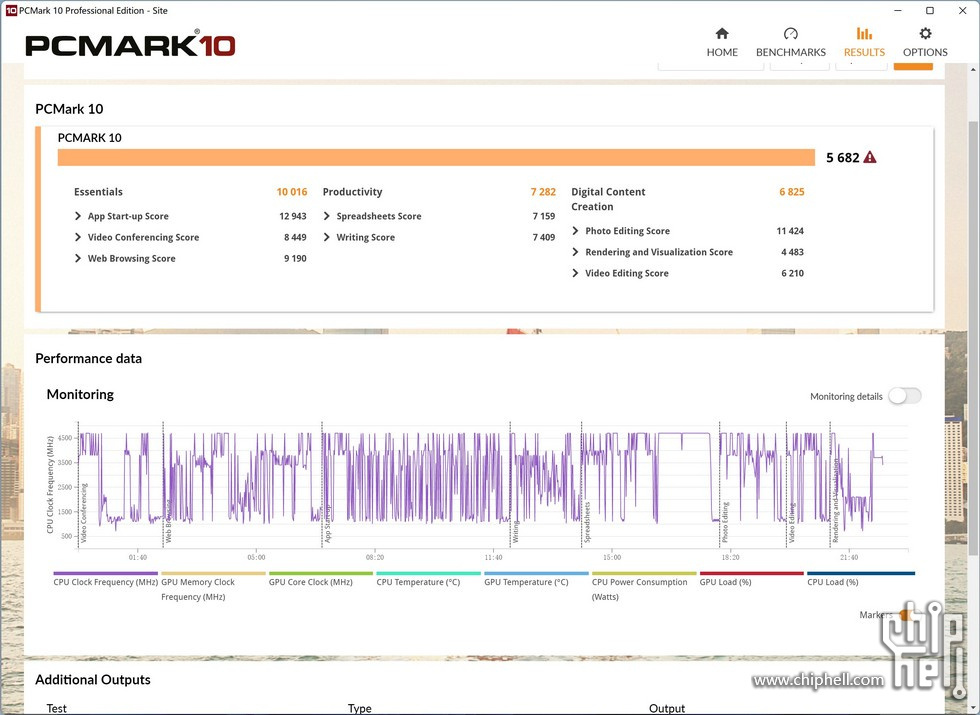

PC마크 10

UL의 PCMark 10 은 다양한 사용 시나리오(웹 브라우징 및 애플리케이션 시작과 같은 일반/필수 작업, 스프레드시트 및 문서 편집, 게임 및 디지털 콘텐츠 생성과 같은 생산성 작업)에 대한 컴퓨팅 시스템을 평가합니다. PCMark 10 Extended 프로필을 사용하여 일부 PC를 벤치마킹하고 다양한 시나리오에 대한 점수를 기록했습니다. 이러한 점수는 시스템의 CPU와 GPU에 크게 영향 을 받지만 RAM과 저장 장치도 한 몫을 합니다. PCMark 10 벤치마크를 처리하는 동안 전원 계획은 모든 PC에 대해 균형으로 설정되었습니다.

3D마크

UL의 3DMark는 다양한 Direct3D 기능 수준을 대상으로 하는 다양한 그래픽 워크로드 세트와 함께 제공됩니다. 그에 따라 렌더링 해상도도 다릅니다. 시스템의 그래픽 기능에 대한 아이디어를 얻기 위해 3DMark 2.4.4264를 사용합니다. 이 섹션에서는 다양한 3DMark 워크로드에서 ASRock NUC BOX-1165G7의 성능을 살펴봅니다.



3DMark 아이스 스톰

이 워크로드에는 바닐라 아이스 스톰, 아이스 스톰 언리미티드 및 아이스 스톰 익스트림의 세 가지 복잡성 수준이 있습니다. 크로스 플랫폼 벤치마크입니다(즉, 다양한 태블릿과 스마트폰에서도 점수를 비교할 수 있음). 세 가지 모두 DirectX 11(기능 수준 9)/OpenGL ES 2.0을 사용합니다. Extreme은 1920 x 1080으로 렌더링되고 나머지 두 개는 1280 x 720에서 렌더링됩니다. 아래 그래프는 우리가 평가한 다양한 시스템에 대한 다양한 Ice Storm 워크로드 수를 나타냅니다.

UL 3DMark - 아이스 스톰 워크로드



3DMark 클라우드 게이트

Cloud Gate 워크로드는 노트북 및 일반 가정용 PC용이며 DirectX 11(기능 수준 10)을 사용하여 1280 x 720에서 프레임을 렌더링합니다. 아래 그래프는 비교 중인 모든 시스템의 워크로드에 대한 전체 점수를 나타냅니다.

3DMark 파이어 스트라이크

Fire Strike 벤치마크에는 세 가지 워크로드가 있습니다. 기본 버전은 고성능 게임용 PC용입니다. Sky Diver와 유사하게 DirectX 11(기능 수준 11)을 사용하여 1920 x 1080에서 프레임을 렌더링합니다. Extreme 버전은 1440p 게임 요구 사항을 대상으로 하는 반면 Ultra 버전은 4K 게임 시스템을 대상으로 하고 3840 x 2160에서 렌더링합니다. 아래 그래프는 다음과 같습니다. 비교 중인 모든 시스템에서 Fire Strike Extreme 및 Fire Strike Ultra 벤치마크에 대한 전체 점수입니다.

UL 3DMark - Fire Strike 워크로드

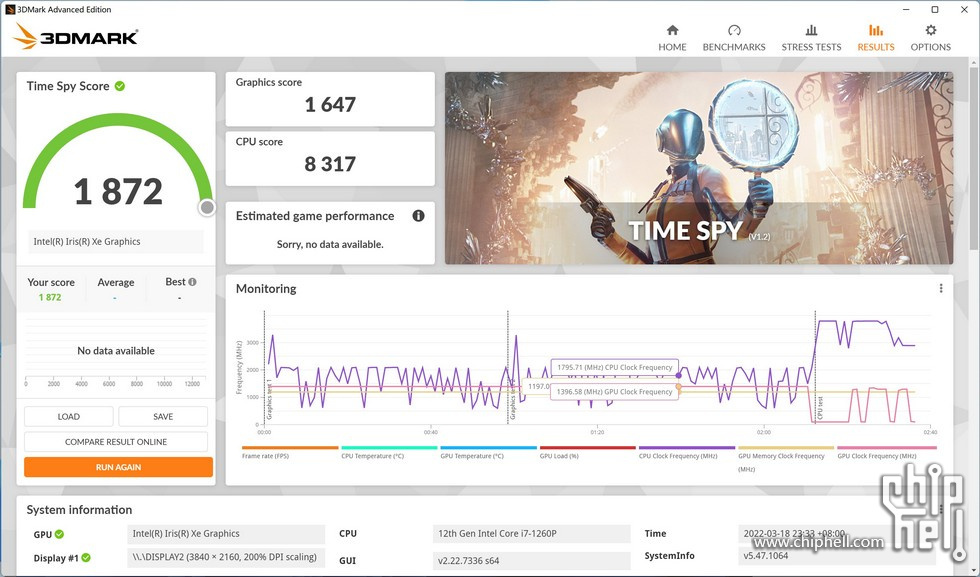

3DMark 타임 스파이

Time Spy 워크로드에는 복잡성이 다른 두 가지 수준이 있습니다. 둘 다 DirectX 12(기능 수준 11)를 사용합니다. 그러나 일반 버전은 2560 x 1440 렌더링 해상도의 고성능 게임용 PC를 대상으로 하는 반면 익스트림 버전은 3840 x 2160 해상도로 렌더링합니다. 아래 그래프는 이 검토에서 비교되는 모든 시스템에 대한 두 수치를 모두 나타냅니다.

UL 3DMark - 시간 스파이 워크로드


3DMark 나이트 레이드

Night Raid 워크로드는 DirectX 12 벤치마크 테스트입니다. Time Spy보다 덜 까다롭고 통합 그래픽에 최적화되어 있습니다. 아래 그래프는 다양한 시스템 구성에 대한 이 워크로드의 전체 점수를 보여줍니다.

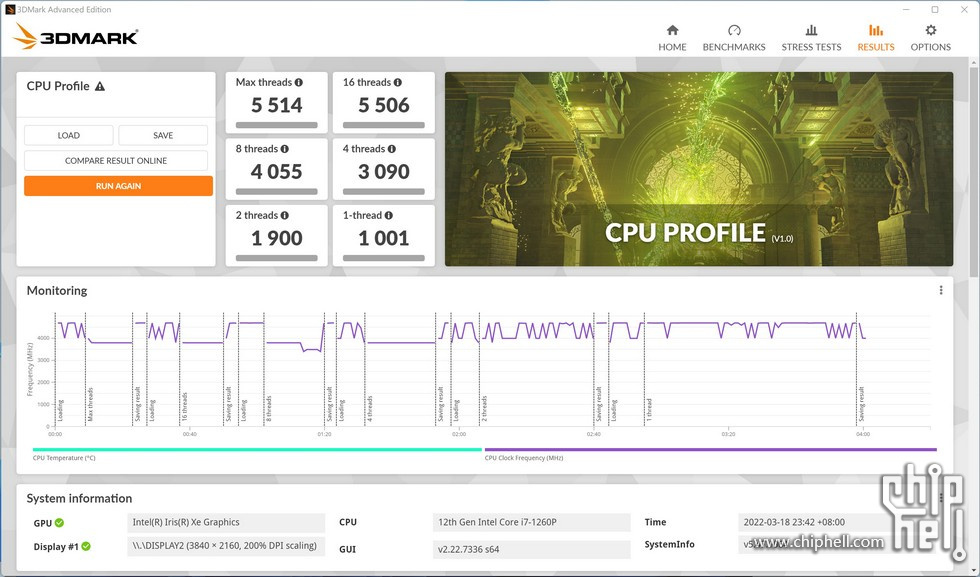

3DMark CPU 프로필 벤치마크

UL은 최근 시스템에서 CPU의 다중 스레드 기능을 테스트하기 위한 벤치마크를 도입했습니다. 게임 워크로드는 종종 다중 스레드이므로 이 테스트를 3DMark 제품군의 일부로 포함하는 것이 좋습니다. 벤치마크 루틴은 프로세서가 제공하는 많은 고급 기능을 사용하여 함께 모여드는 새/새와 같은 개체의 시뮬레이션을 수행하려고 시도합니다. 워크로드는 1에서 16 사이의 다양한 스레드 수(시스템에서 허용되는 최대 스레드 수에 대한 단일 항목)로 실행되도록 구성됩니다.

UL 3DMark - CPU 프로필 벤치마크


위의 단일 및 최대 스레드 사례에 대한 벤치마크 결과를 제시합니다. 이 벤치마크를 최근에야 처리하기 시작했기 때문에 이 벤치마크에 대한 샘플 세트는 제한적입니다. 추가 참조를 위해 65W TDP Tiger Lake 프로세서가 장착된 Beast Canyon NUC는 다중 스레드 케이스의 경우 7117, 단일 스레드 케이스의 경우 968을 기록했습니다. 여기에서 28W TDP 버전 점수 2703과 837을 볼 수 있습니다.

전반적으로 NUC BOX-1165G7은 단일 스레드 성능이 중요한 대부분의 UL 워크로드에서 강력한 성능을 보입니다. 게임 워크로드에서 결과는 훨씬 더 다양하며 해상도와 세부 정보 수준이 상대 성능에 크게 영향을 미칩니다.





HTPC 워크로드

CPU에 부담을 주지 않는 미디어 재생 및 비디오 후처리는 10~15년 동안 GPU로 강등된 기능 중 일부입니다. 더 높은 비디오 해상도와 복잡한 비디오 코덱으로의 전환이 더 빈번해졌습니다. SD(480p)에서 HD(720p)로의 전환이 2000년대에 더 나은 부분을 차지했지만 FHD(1080p), 4K(2160p), 그리고 현재 8K(4320p)로의 전환은 모두 지난 10년 동안 일어났습니다. YouTube, Netflix 등과 같은 OTT(Over-Top) 전송 플랫폼의 부상으로 새로운 코덱과 고해상도 동영상의 개발 및 배포가 가속화되었습니다.

Windows에서 GPU는 DXVA/D3D11 API를 통해 비디오 디코딩 및 후처리 기능을 노출합니다. DXVAChecker 프로그램은 이러한 측면과 관련된 GPU 기능에 대한 빠른 개요를 제공합니다. 모든 주요 최신 코덱(AV1 포함)은 여러 해상도에서 디코딩할 수 있도록 지원됩니다. 4:2:2 및 4:4:4 비디오 디코딩 지원은 Intel의 하드웨어 디코더에 고유하지만 NUC BOX-1165G7이 이러한 스트림을 처리하는 데 사용되지는 않을 것입니다.

Windows는 이러한 API의 사용을 활성화하기 위해 OS 구성 요소의 주문형 전달을 채택했습니다. MS Store HEVC 코덱  유사하게 AV1 코덱 도 MS Store를 통해 제공됩니다. MPC-HC와 같은 오픈 소스 프로그램은 LAV Filters 구성 요소를 사용하여 GPU의 AV1 디코딩 기능을 사용할 수 있지만 MS Edge를 사용한 AV1 디코딩은 확장 설치가 필요합니다.



유튜브 스트리밍

4K 및 8K로의 전환과 HDR 지원을 평가해야 할 필요성으로 인해 Mystery Box의 페루 8K HDR 60FPS 비디오 를 테스트 샘플로 선택하게 되었습니다. Windows를 실행하는 PC에서는 데스크톱을 HDR 모드로 전환한 후 Microsoft Edge 브라우저를 사용하여 HDR 스트리밍 비디오를 볼 것을 권장합니다.

AV1 확장을 설치하지 않으면 위와 같이 VP9 Profile 2 4K 버전이 재생됩니다. 그러나 확장 프로그램을 설치하면 아래 스크린샷과 같이 8K 버전을 완벽하게 재생할 수 있습니다.

GPU 사용량 및 벽면 전력 소비와 같은 관심 있는 다양한 메트릭이 두 모드(VP9 프로필 2 및 AV1)에서 위 비디오 재생의 처음 4분 동안 기록되었습니다. 숫자는 아래에 그래프로 표시되어 있습니다.

YouTube 스트리밍 효율성 - 4Kp60 VP9.2 및 8Kp60 AV1


4K 스트림 재생은 완벽합니다. 8K 스트림은 대부분의 시간 동안 디코더를 포화 상태로 만들었음에도 불구하고 오버레이가 활성화된 경우를 제외하고 프레임 손실 없이 재생되었습니다. 4K 스트림은 벽면에서 약 25W를 소비하고 8K 디코드/4K 디스플레이는 약 38W를 소비하므로 재생은 특히 전력 효율적이지 않습니다.

로컬 미디어 재생 및 비디오 처리에 대한 평가는 다양한 관련 코덱, 컨테이너, 해상도 및 프레임 속도를 포함하는 파일을 재생하여 수행됩니다. 효율성에 대한 메모는 벽에서 시스템의 GPU 사용량 및 전력 소비를 추적하여 작성됩니다. 사용자는 재생 소프트웨어/디코더/렌더러에 대한 고유한 선호도를 가지고 있으며 우리의 목표는 일반적으로 발생하는 시나리오를 나타내는 숫자를 갖는 것입니다. 이를 위해 다음 조합을 사용하여 테스트 스트림을 재생했습니다.

  • MPC-HC x64 1.9.14 + LAV 비디오 디코더(DXVA2 기본) + 향상된 비디오 렌더러 - 맞춤형 발표자(EVR-CP)
  • MPC-HC x64 1.9.14 + LAV 비디오 디코더(D3D11) + madVR 0.92.17(DXVA 초점)
  • VLC 3.0.16
  • 코디 19.1

다양한 코덱과 프레임 속도(각각 90초 지속 시간)로 구성된 14개의 테스트 스트림이 30초 간격으로 로컬 디스크에서 재생되었습니다. 이 재생 과정에서 GPU 사용량 및 벽면 전력 소비를 포함한 다양한 메트릭이 기록되었습니다.

모든 재생 테스트는 데스크탑 HDR 설정이 켜진 상태에서 수행되었습니다. 특정 시스템 구성에서 HDR 비디오를 재생하기 전에 madVR이 HDR 기능을 자동으로 켜고 끌 수 있지만 테스트에서는 이를 활용하지 않았습니다.

VLC와 코디

VLC는 10피트 UI 가 필요하지 않은 일반 PC 사용자가 선택한 재생 소프트웨어입니다 . 설치 및 플레이가 간편하여 매우 인기가 있습니다. 수년에 걸쳐 소프트웨어는 다양한 하드웨어 가속 옵션을 활용할 수 있게 되었습니다. 반면 Kodi에는 전용 HTPC를 위한 완벽한 오픈 소스 소프트웨어인 10피트 UI가 있습니다. 추가 기능을 지원하므로 확장성과 사용자 정의가 가능합니다. 기본 VLC 및 Kodi 구성을 사용하여 테스트 파일을 재생하고 다음 메트릭을 기록했습니다.

비디오 재생 효율성 - VLC 및 Kodi


VLC와 Kodi는 모두 8Kp60 AV1 스트림에 대한 소프트웨어 디코딩을 수행합니다. Core i7-1165G7은 단순히 요구 사항을 따라갈 수 없어 일종의 슬라이드 쇼가 나타납니다. 다른 코덱은 시스템에 문제가 되지 않으며 하드웨어 가속 디코딩을 통해 약 20~25W의 전력 소비를 유지합니다.

MPC-HC

MPC-HC는 디코더와 렌더러의 다양한 조합을 테스트할 수 있는 쉬운 방법을 제공합니다. 우리가 평가한 첫 번째 구성은 내장된 LAV 비디오 디코더만 DXVA2 기본 모드로 강제 실행되는 기본 설치 후 시나리오입니다. DXVA 가속 비디오 처리 기능을 최대한 활용하도록 구성된 madVR로 한 번의 추가 패스가 수행되었습니다. 위의 세 가지 구성을 사용하여 테스트 파일을 재생하는 동안 수집된 메트릭은 아래에 나와 있습니다.

비디오 재생 효율성 - EVR-CP 및 madVR이 있는 MPC-HC


MPC-HC 1.9.14에 통합된 LAV 필터는 하드웨어 가속으로 8Kp60 AV1 스트림을 성공적으로 재생할 수 있습니다. 실제로 디코더 로드는 MS Edge 브라우저를 사용하여 스트림을 재생하는 것에 비해 훨씬 적습니다. 플롭 측면에서 벽에서의 평균 전력 소비는 Kodi로 동일한 스트림을 재생하는 것과 비교할 때 약간 더 높습니다. madVR(DXVA) 구성도 놀랍게도 프레임 드랍 없이 거의 모든 스트림을 재생했습니다.


전력 소비 및 열 성능

벽면 전력 소모량은 HDMI 포트를 통해 구동되는 4K 디스플레이로 측정했다. 아래 그래프에서 ASRock NUC BOX-1165G7의 유휴 및 부하 전력을 이전에 평가된 다른 저전력 PC와 비교합니다. 부하 전력 소비의 경우 Prime95와 Furmark의 조합뿐만 아니라 다양한 스트레스 구성 요소로 AIDA64 시스템 안정성 테스트를 실행했으며 벽에서 최대 지속 전력 소비를 기록했습니다.

NUC BOX-1165G7의 부하 전력 소비는 실제로 모든 시스템 중 가장 적은 것으로 나타났습니다. 64GB DRAM과 PCIe 4.0 SSD가 있기 때문에 유휴 상태가 좋지 않습니다.

열 스트레스 루틴은 유휴 상태의 시스템에서 시작하여 AIDA64 시스템 안정성 테스트(각 30분 지속 시간)를 사용하여 서로 다른 시스템 부하 프로필의 4단계로 이어집니다. 첫 번째 단계에서는 CPU, 캐시 및 RAM을 강조합니다. 두 번째 단계에서는 위 목록에 GPU를 추가합니다. 세 번째 단계에서는 GPU 독립 실행형을 강조합니다. 마지막 단계에서는 모든 시스템 구성 요소(디스크 포함)를 강조합니다. 이 외에도 시스템의 다양한 온도가 얼마나 빨리 정상 공회전 범위로 돌아올 수 있는지 결정하기 위해 장치를 유휴 상태로 둡니다. 위의 루틴 동안 시스템에 대한 다양한 클록, 온도 및 전력 소비 수치가 아래 그래프에 나와 있습니다.

AIDA64 시스템 안정성 테스트를 사용한 ASRock NUC BOX-1165G7 시스템 로딩


능동 냉각 솔루션은 극심한 스트레스에서도 패키지 온도를 95C 미만으로 유지하는 데 문제가 없습니다. ADATA XPG GAMMMIX S50 Lite 위의 열 스트립은 또한 확장된 트래픽에서 SSD가 70C 이상으로 올라가는 것을 방지합니다. 전반적인 공기 이동은 SSD가 40C 미만의 온도에서 유휴 상태가 되도록 합니다. 전력 측면에서 우리는 CPU가 관련된 모든 시나리오에서 패키지 전력이 28W로 일정하게 유지된다는 것을 알 수 있습니다. 이것은 열 솔루션이 28W TDP를 유지하기에 충분하다는 것을 보여줍니다.

Prime95와 Furmark를 사용한 인공 스트레스 루틴도 처리되었습니다. 각 워크로드는 60분 동안 실행되며 30분 사이에 겹칩니다. 최대 전력 소비로 구성된 Prime95가 먼저 들어가고 30분 후에 Furmark가 뒤를 따릅니다. 그런 다음 시스템은 30분 동안 유휴 상태로 유지됩니다. AIDA64 SST 케이스에 대해 그래프로 표시된 메트릭은 사용자 지정 스트레스 테스트에 대해서도 그래프로 표시됩니다.

Prime95 및 Furmark가 탑재된 ASRock NUC BOX-1165G7 시스템


맞춤형 스트레스 테스트는 또한 시스템이 28W 패키지 전력 소비를 유지할 수 있음을 보여줍니다. Furmark 테스트는 AIDA64의 SST GPU 작업 부하에 비해 GPU 전력 소비 측면에서 더 스트레스가 많습니다.

전반적으로 NUC BOX-1165G7의 열 솔루션은 Tiger Lake-U 프로세서가 가능한 최고의 성능을 제공하기에 충분합니다.



기타 측면 및 결론

네트워킹과 스토리지는 모든 컴퓨팅 시스템에 대한 우리의 경험에 영향을 미치는 두 가지 주요 측면입니다. 이 섹션에서는 ASRock NUC BOX-1165G7에서 이러한 측면을 평가한 결과를 제공합니다. 스토리지 측면에서 한 가지 옵션은 PC의 드라이브에 대한 격렬한 SSD 검토 테스트를 반복하는 것입니다. 다행스럽게도 이러한 과잉을 피하기 위해 UL PCMark 10에는 부팅, 게임 로드 및 문서 처리와 같은 특정 일반 워크로드가 대상 드라이브에서 재생 되는 전체 시스템 드라이브 벤치마크 스토리지 테스트가 있습니다. 각 트레이스에 대한 평균 액세스 시간과 대역폭 숫자가 기록되고 전체 숫자가 벤치마크 점수에 기여합니다.

단일 드라이브 시스템의 경우 기본 파티션에 180GB를 할당하고 드라이브의 나머지 공간을 보조 파티션으로 남겨두려고 합니다. 이중 드라이브 시스템의 경우 OS 드라이브는 기본 드라이브이고 다른 하나는 보조 드라이브로 분류됩니다. PCMark 10은 전체 시스템 드라이브 벤치마크를 처리하기 위해 최소 80GB의 여유 공간이 필요하기 때문에 평가된 시스템 중 일부에서만 기본 및 보조 드라이브 모두에서 벤치마크를 처리할 수 있습니다. 비교 포인트가 더 많기 때문에 아래에 보조 드라이브 테스트 결과를 제시합니다. NUC BOX-1165G7 구성의 경우 1차 및 2차 드라이브 결과가 오차 범위 이내입니다.

PCIe 4.0 SSD - ADATA XPG GAMMIX S50 Lite는 Frost Canyon NUC(Crucial P5 PCIe 3.0 x4 NVMe SSD) 및 4X4 BOX-4800U(Patriot P300 DRAM 없는 PCIe 3.0 x4 NVMe SSD). 평균 지연 시간 측면에서 S50 Lite가 Crucial P5보다 앞서는 것은 좁습니다(82us 대 84us). 평균 대역폭(342MBps 대 327MBps)은 위에 그래프로 표시된 점수 차이에 더 많이 기여합니다.

네트워킹 측면에서 시스템은 여러 상자를 선택합니다. 이중 LAN 포트 중 하나는 160MHz Wi-Fi 6과 함께 NBASE-T(2.5Gbps)를 지원합니다. 이러한 기능은 NBASE가 없는 이전 UCFF PC에 비해 좋은 업그레이드입니다. -T 지원 및/또는 유선 LAN 포트가 하나만 제공됩니다. 풍부한 네트워킹 I/O는 또한 시스템의 애플리케이션 시나리오를 확장합니다.

마무리 생각

ASRock Industrial NUC-1165G7에 대한 검토 프로세스가 끝나면 UCFF PC용 Intel의 Tiger Lake-U 플랫폼, NUC-1165G7 마더보드 및 NUC BOX 섀시의 세 가지 보완 구성 요소에 대한 통찰력을 얻었습니다.



Intel의 Tiger Lake는 Willow Cove 마이크로 아키텍처를 광범위한 TDP가 있는 프로세서에 도입했습니다. Beast Canyon NUC에 대한 리뷰에서 8C/16T 구성의 65W 칩은 단순히 경쟁 제품을 압도했습니다. 이는 부분적으로 AMD의 Ryzen 라인업에 소켓이 없는 Core i9-11900KB에 직접적으로 대항할 적절한 칩이 없었기 때문입니다. 그러나 낮은 코어/낮은 TDP 구성에서 Tiger Lake는 최고급 Zen 2 기반 UCFF PC에 대항할 충분한 코어가 없다는 뚜렷한 단점이 있습니다. 사실, 여러 작업 부하에서 NUC BOX-1165G7은 헥사 코어 프로세서로 Frost Canyon NUC에 이어 두 번째로 우수합니다.



Intel은 인상적인 단일 스레드 성능으로 체면을 유지하지만 많은 수의 소비자 워크로드가 멀티 코어 프로세서를 활용하도록 이동하고 있습니다. AMD의 Zen 3 기반 Cezanne APU가 곧 미니 PC 시장에 출시될 예정이며 이는 이 부문에서 Intel의 시장 점유율에 더 많은 도전을 제기할 것입니다. AMD의 OEM이 25W cTDP-up 구성의 Ryzen 7 5800U를 사용하여 미니 PC를 만들 수 있다면 Tiger Lake-U의 매력은 더욱 약화될 수 있습니다.



그러나 그 때가 되면 CPU 성능 이상을 고려해야 합니다. 연결성 및 I/O 측면에서 Tiger Lake-U는 Cezanne/Renoir를 훨씬 뒤쳐졌습니다. 통합 Thunderbolt 4 포트와 함께 PCIe 4.0 지원은 TGL-U 기반 미니 PC가 AMD 기반 제품에 비해 훨씬 더 확장 가능함을 의미합니다.



ASRock Industrial의 NUC-1165G7 마더보드는 시장에 출시된 TGL-U를 기반으로 하는 최초의 UCFF 박스 중 하나입니다. 제품을 더 빨리 출시하기 위해 USB4 인증이 연기되었고 회사는 Thunderbolt 4 인증을 추구하지 않기로 결정했습니다. 고맙게도 리타이머가 통합된 보드 디자인은 Type-C 포트 중 하나에서 Thunderbolt 4를 완벽하게 지원합니다. 적절한 네트워킹 컨트롤러가 보드에 통합되어 I/O 측면에서 프리미엄 제품이 되었습니다. 그리고 보드의 BIOS는 비즈니스 배포에 적합합니다.



NUC BOX 섀시 자체에서 ASRock Industrial이 2.5인치 SATA 드라이브에 대한 지원을 포함할 수 있었던 점에 감사드립니다. 플라스틱으로 만들어졌음에도 불구하고 케이스는 시스템의 열 성능에서 알 수 있듯이 통풍이 잘 됩니다. 대부분의 포트가 후면 패널로 이관되는 다른 일부 PC와 달리 전면과 후면 사이의 I/O 포트 분포는 균형이 잘 잡혀 있습니다. 분해가 용이하고 시스템에 VESA를 장착할 수 있는 기능은 케이스 디자인 자체에 대해 불만이 거의 없음을 의미합니다.

가격 측면에서 NUC BOX-1165G7은 583달러 입니다. 다른 전자 소매점에서 $620 이상에 구입할 수 있는 Tiger Canyon NUC가 몇 개 있지만 현재 대부분의 NUC는 사전 구축된 구성을 엄청난 프리미엄으로 제공하기를 원하는 시스템 통합업체의 손에 있습니다. 전자 산업 공급망의 현재 상태를 고려할 때 이는 놀라운 일이 아닙니다. ASRock Industrial NUC BOX-1165G7은 오늘날 실제로 주문할 수 있는 몇 안 되는 Tiger Lake 기반 UCFF 미니 PC 중 하나입니다. 4X4 BOX-4800U도 매우 비슷한 가격으로 제공됩니다.. 정확한 사용자 요구 사항에 따라 둘 중 하나를 선택할 수 있습니다. 예를 들어, 4X4-4800U의 원격 관리를 위한 Realtek DASH 구현에는 NUC BOX-1165G7에 해당 기능이 없습니다. 보드가 비 vPro 프로세서를 사용하기 때문입니다.



전반적으로 추가 코어가 없음에도 불구하고 Tiger Lake의 단일 스레드 성능, 더 높은 부스트 ​​클럭 및 Thunderbolt 지원으로 인해 NUC BOX-1165G7은 현재 사용 가능한 Renoir 미니 PC보다 약간 유리합니다. 그러나 이는 최종 사용자 요구 사항에 따라 다를 수 있습니다. UCFF PC 시장의 경쟁이 가열되고 있으며, 반도체 부족이 해소되고 공급망이 다시 건강해지면 소비자에게 희소식일 뿐입니다.





오늘 최고의 ASRock NUC BOX-1165G7 거래

US$675.42





https://www.anandtech.com/show/16914/asrock-industrial-nuc-box1165g7-minipc-review-an-ultracompact-tiger-lake-desktop/8



ASRock Industrial NUC BOX-1165G7 Mini-PC Review: An Ultra-Compact Tiger Lake Desktop

Intel introduced the Willow Cove micro-architecture with their Tiger Lake processors in the second half of 2020. These were designed to span a wide range of performance levels and applications, with TDPs ranging from as low as 7W up to 65W. While mobile sy

www.anandtech.com



Intel Tiger Lake가 탑재된 UP Xtreme i11 PC 보드는 9월에 $299 이상에 배송됩니다.



UP 익스트림 I11는 인텔 타이거 호수 임베디드 프로세서를 갖춘 소형 컴퓨터 메인 보드입니다. 의료, 운송, 로봇 공학 또는 자동화 애플리케이션에서 사용하기 위한 IoT 및 에지 컴퓨팅 애플리케이션용으로 설계된 이 제품은 기본적으로 미니 PC를 위한 다용도 기반이기도 합니다.

2020년 11월에 처음 발표된 UP Xtreme i11 보드는 현재 선주문이 가능 하며 9월에 배송될 예정입니다.

가격은 28와트 Intel Celeron 6305E 듀얼 코어 프로세서가 탑재된 모델의 경우 299달러에서 Intel Core i7-1185GRE 쿼드 코어 칩이 탑재된 버전의 경우 969달러입니다.

각 버전은 메모리나 스토리지 없이 배송되지만 모든 모델은 최대 64GB의 DDR4-3200 메모리를 지원하고 SATA III 및/또는 PCIe NVMe 스토리지용 커넥터가 있습니다.

이 보드의 크기는 122 x 120mm 또는 약 4.8" x 4.7"이며 HDMI 2.0b, DisplayPort 1.4, USB 4 Type-C, USB 3.2 Gen 2 및 USB 2.0 플러스 기가비트 및 2.5Gb 이더넷 포트, 40핀 GPIO 헤더(Altera V FPGA로 제어) 및 WiFi, Bluetooth 및 4G LTE 또는 5G 무선 카드(옵션)용 M.2 슬롯.

자세한 내용은 데이터시트 ,

https://liliputing.com/2021/08/up-xtreme-i11-pc-board-with-intel-tiger-lake-ships-in-september-for-299-and-up.html?utm_source=feedburner&utm_medium=feed&utm_campaign=Feed%3A+Liliputing+%28Liliputing%29



UP Xtreme i11 PC board with Intel Tiger Lake ships in September for $299 and up - Liliputing

UP Xtreme i11 PC board with Intel Tiger Lake ships in September for $299 and up

liliputing.com





https://up-board.org/wp-content/uploads/2021/06/UPXtremei11Datasheet-final-v2.pdf



https://up-shop.org/up-xtreme-i11-boards-series.html



UP Xtreme i11 Boards Series

UP Xtreme i11 has a M.2 3052 slot to support 5G modules to enable ultra-low latency and reliable transmission of data to/from masses of IoT devices, which ensures the convergence of 5G, AI, Cloud Computing, Data Analytics, and IIOT.Combined with Intel AI A

up-shop.org



HDR 디스플레이를 최대한 활용하는 방법에 대한 가이드

아나 마르타

2021년 8월 2일

이 블로그에서:

  • Windows에서 HDR을 켜는 방법 (스포일러, HDR을 켜는 2가지 새로운 방법을 발표합니다!)
  • HDR에 맞게 장치를 최적화하는 방법
    • 디스플레이에 적합한 밝기 선택
    • 배터리로 실행할 때 HDR 콘텐츠
  • 염두에 두어야 할 기타 HDR 설정 모범 사례
    • 케이블 권장 사항
    • 설치할 코덱
    • 설치된 디스플레이 드라이버
  • 자주하는 질문



Windows의 HDR(High Dynamic Range)이 디스플레이에서 너무 흐릿하게 보입니까? HDR 콘텐츠가 너무 밝습니까? HDR 구성이 이해하기 어렵습니까? 장치에서 HDR이 제대로 작동하도록 할 수 없습니까? 몇 가지 답변이 있습니다!

HDR 장치를 올바르게 설정하는 것은 원하는 작업에 적합한 HDR 장치를 구입하는 것만큼 중요하므로 HDR 에 대해 더 알고 싶거나 배우고 싶다면 다른 블로그를 확인하십시오. 디스플레이 및 하드웨어 권장 사항에 대해

이 블로그 게시물에서는 장치를 최적화하고 HDR 콘텐츠를 즐기기 시작하는 데 필요한 정보를 제공합니다. 다양한 설정을 안내하고 설정 방법을 설명합니다.



Windows에서 HDR을 켜는 방법

Windows에서 HDR 콘텐츠를 보려면 장치에 HDR이 켜져 있어야 합니다. HDR을 켜는 방법에는 3가지가 있습니다.

  1. Windows 설정 앱을 통해
  2. HDR 핫키 사용 [*NEW*]
  3. 또는 PC에서 Xbox Game Bar로 이동 [*NEW*]



Windows 설정 앱:

  1. 선택  시작  버튼을 선택한 다음  설정  시스템  디스플레이 .
  2. 토글 을 사용하여 HDR HDR을 설정하는에.



HDR 단축키:

HDR을 켜고 끄는 완전히 새로운 방법은 새로운 HDR 핫키 Win + Alt + B를 사용하는 것 입니다. 이 단축키는 모든 HDR 지원 디스플레이에서 HDR을 켜고 끕니다. 이를 기억하는 한 가지 방법은 HDR로 얻을 수 있는 더 밝은 사진을 위해 "B"를 생각하는 것입니다.

Win + Alt + B 오른쪽

이것은 곧 대중에게 공개될 것이지만 그 동안 오늘 Xbox Insiders를 통해 사용해 볼 수 있습니다 . 등록하려면 Xbox 참가자 허브 앱을 설치하고 미리 보기로 이동하여 아래 이미지와 같이 참가자 미리 보기 중 하나를 선택합니다. Xbox Game Bar 버전 5.721.7292.0 이상에서 테스트할 수 있습니다(Xbox Game Bar를 업데이트하려면 Microsoft Store 앱으로 이동하여 업데이트 확인).



PC용 Xbox 게임 바:

이제 Xbox Insiders는 Xbox Game Bar에서 직접 모든 HDR 지원 디스플레이에 대해 HDR을 켜고 끌 수도 있습니다. 그렇게 하려면 다음을 수행해야 합니다.

  1. 게임 바 실행 ( Win + G )
  2. 설정 > 게임 기능으로 이동 합니다.
  3. 확인 호환 디스플레이와 함께 사용 HDR을 에 HDR을 켭니다.



참고: 장치가 HDR을 지원하는지 확인하려면 FAQ를 참조하십시오.



HDR에 맞게 장치를 최적화하는 방법

HDR 장치를 최대한 활용하려면 최상의 결과를 얻기 위해 일부 설정을 조정해야 할 수 있습니다.

디스플레이에 적합한 밝기 선택

디스플레이 밝기(노트북만 해당)

HDR 콘텐츠를 보다 잘 시청하려면 더 어두운 영역에서 시청하고 중간 밝기 설정을 사용하는 것이 좋습니다. 그러나 현재 있는 방의 조명 조건이 너무 밝거나 어두우면 디스플레이의 밝기를 조정해야 할 수 있습니다. HDR 노트북의 경우 디스플레이 설정 페이지에서 직접 설정할 수 있습니다. 이 설정은 전체 디스플레이 밝기에 영향을 줍니다.



HDR/SDR 밝기 균형

HDR 콘텐츠 시청 환경을 개선하려면 설정   시스템  디스플레이 > Windows HD 색상 설정 (아래 이미지 참조) 에 있는 밝기 균형 설정에서 직접 SDR(표준 동적 범위) 및 HDR의 콘텐츠 밝기를 조정하고 싶을 수 있습니다. 당신의 취향.

HDR 장치의 콘텐츠 밝기 설정을 변경할 때 그 효과는 HDR 외부 디스플레이에서 변경하는지 아니면 HDR 노트북에서 변경하는지에 따라 달라집니다.



외부 디스플레이에서

  • 외부 HDR 디스플레이가 있는 경우 이 설정은 HDR 콘텐츠와 관련된 SDR 콘텐츠의 밝기를 변경합니다(HDR 콘텐츠에는 영향을 미치지 않음).

내장 디스플레이/노트북에서

  • 랩톱에서 이 설정은 SDR 콘텐츠의 밝기를 기준으로 HDR 콘텐츠의 밝기를 변경합니다(SDR 콘텐츠에는 영향을 미치지 않음). 콘텐츠 밝기를 더 높게 설정하면 콘텐츠의 가장 밝은 부분과 가장 어두운 부분 간의 전반적인 대비를 개선할 수 있습니다. 그러나 이렇게 하면 밤의 장면과 같이 콘텐츠의 어두운 부분에서 세부 사항이 줄어듭니다.



참고: 디스플레이는 HDR 및 SDR 신호를 다르게 해석하므로 결과는 각 장치에 따라 다릅니다.
참고 2: 우리는 이것이 좋은 경험이 아니라는 것을 알고 있으며 이를 해결할 계획입니다. 피드백이 있는 경우 디스플레이 및 그래픽 > Windows HD 색상(HDR 및 WCG) 아래의 피드백 허브를 통해 제출하십시오 .



배터리로 실행할 때 HDR 콘텐츠

노트북을 배터리로 실행하는 동안 HDR 콘텐츠를 재생하면 배터리 수명이 단축될 수 있습니다. 따라서 노트북이 배터리로 실행 중일 때 PC 제조업체가 HDR을 끄도록 선택한 경우 HDR을 사용하지 못할 수 있습니다. 이 경우 노트북이 연결되어 있을 때 HDR을 켤 수 있지만 노트북을 분리하면 배터리 전원을 절약하기 위해 HDR이 꺼집니다. 하지만 좋은 소식이 있습니다. 이 설정을 변경할 수 있습니다.

배터리로 실행할 때 HDR 콘텐츠를 재생하려면:

  1. 선택  시작  버튼을 선택한 다음  설정   시스템  디스플레이 .
  2. Windows HD 색상 설정을 클릭합니다 .
  3. 아래에서 보기에 표시를 선택하거나 설정을 변경  해야합니다 당신의 HDR-수있는 장치가 선택되어 있는지 확인하십시오.
  4. 에서  배터리 옵션 선택 이미지 품질 최적화를 .

노트북이 연결되어 있을 때 HDR이 이미 켜져 있었다면 이제 노트북을 분리하고 배터리 전원으로 실행하면 HDR이 켜진 상태로 유지됩니다.



염두에 두어야 할 기타 HDR 설정 모범 사례

케이블 권장 사항

PC 모니터는 HDMI 및 DisplayPort 연결을 모두 지원하며 고급형 모니터와 TV에는 일반적으로 전체 비디오 대역폭을 지원하는 케이블이 함께 제공됩니다.

최고의 HDR 이미지 품질을 보장하려면 USB-C 및 Thunderbolt를 포함한 DisplayPort를 사용하여 HDR 장치에 연결하는 것이 좋습니다.

가능하면 PC와 디스플레이 사이에 다른 커넥터를 사용하지 마십시오. 그러나 컨버터와 같은 다른 커넥터를 사용해야 하는 경우 패시브 컨버터를 권장합니다.



설치할 코덱

코덱은 디지털 데이터 스트림을 인코딩하거나 디코딩할 수 있는 압축 기술입니다. HDR 지원 장치에는 10비트 비디오 디코딩에 필요한 코덱이 설치되어 있어야 합니다. Netflix에서 HDR 콘텐츠를 시청하려면 HDR 장치에 HEVC 코덱이 있어야 합니다(일부 OEM은 이미 장치에 이 HEVC 코덱을 제공할 것입니다). YouTube에서 HDR로 비디오를 시청하려면 VP9 코덱(기기에 이 코덱이 사전 설치되어 있을 가능성이 높음)이 필요합니다.

HEVC 코덱이 있는지 확인하려면:

  1. 설정 > 앱 > 앱 및 기능 에서 이미 설치된 코덱 검색("비디오 확장 프로그램" 검색)
  2. 표시되지 않으면 여기에서 다운로드할 수 있습니다.

VP9 코덱이 있는지 확인하려면:

  1. Microsoft Store에서 코덱을 찾습니다. 코덱이 이미 설치되어 있는 경우 Microsoft Store에서 알려줍니다.
  2. 표시되지 않으면 여기에서 다운로드할 수 있습니다 .



설치된 디스플레이 드라이버

최상의 HDR 경험을 위해서는 Windows PC에 최신 그래픽 드라이버가 설치되어 있어야 합니다. 최신 드라이버를 얻으려면  설정 > 업데이트 및 보안 > Windows 업데이트 > 선택적 업데이트 보기로 이동합니다 .



이제 HDR에 맞게 장치를 최적화하는 방법을 배웠으므로 여기  를 클릭 하여 Windows의 HDR 콘텐츠에 대해 자세히 알아보세요.



이 체크리스트를 검토하고 Windows에서 HDR을 경험할 준비가 되었는지 확인하겠습니다.

기기에서 HDR이 켜져 있습니다. 확인하다
기기를 올바르게 최적화했습니다(밝기 및 배터리 설정 조정). 확인하다
HDR 설정 모범 사례를 따르고 있습니다(사용 중인 케이블, 설치된 코덱, 업데이트된 디스플레이 드라이버). 확인하다
시청하려는 콘텐츠 또는 플레이하려는 게임이 HDR을 지원합니다.





Windows의 HDR에 여전히 문제가 있는 경우 HDR 디스플레이의 일반적인 문제를 해결하기 위한 단계를 안내하는 HDR 및 WCG 색상 설정 도움말 문서를 확인하세요 . 귀하의 문제와 솔루션이 논의되었는지 확인하십시오. 그 후에도 문제가 계속되면 디스플레이 및 그래픽 > Windows HD 색상(HDR 및 WCG) 아래의 피드백 허브를 통해 피드백을 제출하세요 . 우리는 항상 Windows에서 HDR 경험을 개선할 수 있는 방법을 찾고 있으며 항상 귀하의 피드백에 감사드립니다. 예를 들어, 귀하로부터 받은 피드백을 기반으로 HDR 단축키를 추가했습니다.



놓친 경우 다른 블로그 에서 디스플레이 및 하드웨어 권장 사항을 확인하십시오.



자주하는 질문

내 장치가 HDR을 지원하는지 어떻게 알 수 있습니까?

장치가 HDR을 지원 하는지 확인하려면 Windows HD 색상 설정에서 확인할 디스플레이를 선택하고 디스플레이 기능에서 HDR 사용 옆에  라고 표시 되어 있는지 확인합니다 . 도움말 문서 HDR 및 WCG 색상 설정을 확인할 수도 있습니다 .



내 HDR 디스플레이에 이상적인 밝기는 얼마입니까?

이상적인 밝기는 당신이 있는 공간의 주변광에 따라 달라집니다.

밝은 주변광

  • 콘텐츠를 더 잘 볼 수 있도록 디스플레이의 밝기를 높여야 합니다. 그러나 너무 높은 밝기 설정으로 인해 더 밝은 장면에서 세부 사항을 잃지 않으려면 디스플레이 밝기에 대한 적절한 균형을 찾는 것이 중요합니다.

어두운 주변 조명

  • 눈이 더 잘 적응하도록 디스플레이의 밝기를 낮춰야 할 수도 있습니다. 밝기가 너무 낮으면 어두운 장면에서 디테일을 잃을 수 있습니다.

https://devblogs.microsoft.com/directx/guide-on-how-to-get-the-most-out-of-your-hdr-display/



Guide on how to get the most out of your HDR display

In this blog post, we’ll provide information you need to optimize your device and start enjoying HDR content. We’ll walk you through different settings and explain how to set things up.

devblogs.microsoft.com





https://muritzy.tistory.com/2735



Windows 2021 HDR 시작 가이드

Windows 2021 HDR 시작 가이드 아나 마르타 2021년 8월 2일 이 블로그에서: HDR이란 무엇입니까? Windows의 HDR 콘텐츠 HDR 게임 HDR 비디오 필요한 하드웨어 뛰어난 HDR 경험을 위한 권장 디스플레이 HDR 지원

muritzy.tistory.com





Windows 2021 HDR 시작 가이드

아나 마르타

2021년 8월 2일

이 블로그에서:

  • HDR이란 무엇입니까?
  • Windows의 HDR 콘텐츠
    • HDR 게임
    • HDR 비디오
  • 필요한 하드웨어
    • 뛰어난 HDR 경험을 위한 권장 디스플레이
    • HDR 지원을 위한 권장 그래픽 카드(GPU)
  • 자주하는 질문



그 어느 때보다 우리는 비디오를 보거나 게임을 하는 등 디스플레이 앞에서 더 많은 시간을 보내고 있습니다. 경험을 업그레이드할 적기입니다! PC 사용 시간을 최대한 활용하고 싶다면 HDR(High Dynamic Range)을 선택하는 것이 좋습니다.

이제 이 블로그를 읽고 있으므로 HDR 시네마틱 경험을 즐기고 싶거나 HDR로 게임을 즐기며 멋진 시간을 보내고 싶은지 여부에 관계없이 올바른 구매를 하는 데 필요한 정보가 있는지 확인할 수 있습니다. .

HDR에 이미 익숙하다면 Windows  HDR 콘텐츠 섹션으로 건너뛰십시오 .



HDR이란 무엇입니까?

기술은 실시간 컴퓨터 그래픽과 영화의 놀라운 혁신으로 그 어느 때보다 빠르게 발전하고 있습니다. 이것은 당신이 놓치고 싶은 것이 아니며 SDR(Standard Dynamic Range)은 영상을 최대의 영광으로 표시할 수 없습니다. HDR은 넓은 범위에서 색상과 밝기를 복제하므로 영화를 보거나 게임을 할 때 HDR은 실제 그곳에 있는 것처럼 느끼게 하고 장면에 몰입할 수 있도록 도와줍니다! 시각적으로 놀랍고 현재 Windows에서 제공됩니다.

전통적인 SDR 콘텐츠와 HDR 콘텐츠의 차이점은 믿어야 합니다. HDR은 더 많은 빛과 색상을 제공하므로 이미지가 더 생생하게 나타납니다. HDR을 사용하면 장면의 어두운 부분과 밝은 부분 사이의 더 많은 세부 사항과 대비를 볼 수 있습니다. 게임은 더 몰입하게 되고, 어두운 장면은 더 무서워지며, 밝고 햇빛이 비치는 풍경은 눈을 가늘게 뜨게 만들 수 있습니다!

기존 SDR 디스플레이는 사람의 눈이 인식할 수 있는 색상의 작은 부분만 재현할 수 있습니다(아래 다이어그램에서 SDR 및 HDR과 비교한 Human Dynamic Range 참조).

SDR 픽처와 HDR 픽처로 인코딩된 정보량의 차이를 보여주는 다이어그램



HDR은 SDR보다 더 큰 색재현율(색상 범위)을 사용하므로 기존 SDR 콘텐츠보다 실물과 같은 색상과 대폭 개선이 이루어집니다. 위의 다이어그램에서 볼 수 있듯이 원본 사진에 대한 더 많은 정보를 인코딩합니다.

  • 가장 분명한 변화는 HDR이 사진의 가장 밝은 부분과 가장 어두운 부분 사이의 대비가 높아 더 밝고 자세한 사진을 제공한다는 것입니다.
  • 또한 WCG(Wide Color Gamut)라고도 하는 더 많은 색상 선명도와 채도를 제공합니다.
  • 또한 HDR 콘텐츠는 특히 그림자/어두운 영역의 미묘한 색상 변화와 함께 SDR 디스플레이에서 불가능한 더 많은 색상 음영을 표시할 수 있습니다.



HDR이 기존 콘텐츠(SDR)와 어떻게 비교되는지 보려면 아래 Gears 5 Hivebusters DLC 비디오 비교를 보십시오. 아래 HDR 비디오에서 밝은 조명과 반사뿐만 아니라 그림자와 더 어두운 영역의 추가 세부 사항을 확인하십시오. 현장감을 느낄 수 있습니다!



SDR(왼쪽) 및 HDR(오른쪽)로 재생되는 Gears 5의 비디오



참고: HDR 디스플레이 또는 HDR 모바일 장치와 같은 HDR 호환 장치 에서 이 비디오를 시청하는 것이 좋습니다 . SDR 디스플레이로 보는 경우 SDR과 HDR의 차이는 여전히 눈에 띄지만 정확도가 떨어지므로 HDR이 실제로 어떻게 보이는지 볼 수 없습니다.





Windows의 HDR 콘텐츠

이제 HDR이 무엇이고 그 잠재력을 알았으므로 Windows HDR 지원 장치에 존재하는 HDR 콘텐츠의 몇 가지 예를 공유하고자 합니다. HDR로 보고 플레이할 수 있는 수천 개의 비디오와 게임이 있다는 것을 알고 계셨습니까?

HDR 게임

이제 PC에서 게임을 하는 것이 그 어느 때보다 현실적입니다. HDR을 지원하는 많은 퍼블리셔의 130개 이상의 타이틀이 있습니다. PC용 Xbox Game Pass에 가입한 경우 다음은 Windows에서 HDR을 지원하는 Xbox Game Studios에서 게시한 게임의 몇 가지 예입니다.

  • 단속 3
  • 포르자 호라이즌 4
  • 포르자 모터스포츠 7
  • 기어 5
  • 기어스 전술
  • 마이크로소프트 플라이트 시뮬레이터 2020
  • 오리와 위스프의 의지
  • 도둑의 바다

이 HDR 게임은 아름답지만 이미 플레이하고 있는 거의 모든 게임에서 HDR의 이점을 얻을 수 있는 방법이 있다고 말한다면 어떨까요?

HDR 게임 가능성을 높이기 위해 HDR 장치에서 자동 HDR (추후 기능)을 활성화하면 SDR 게임을 HDR 게임으로 변환하고 추가 1000개 이상의 DirectX 11 및 DirectX 12 게임에서 멋진 HDR 영상을 얻을 수 있습니다. 초기 미리 보기를 얻으려면 Windows 참가자 프로그램(아직 개발 중인 Windows의 초기 버전에 액세스할 수 있는 Microsoft의 소프트웨어 테스트 프로그램)에 참여할 수 있습니다. 자세히 알아 보려면 여기  클릭 하세요 .

HDR 디스플레이에서 게임을 하고 있고 게임이 HDR을 지원하는 경우 HDR 게임을 보정할 가능성이 있을 수 있습니다. 모든 게임에 HDR 보정 도구가 내장되어 있는 것은 아니지만 내장된 경우 일반적으로 게임 시작 시 표시됩니다. 시작할 때 메시지가 표시되지 않으면 게임 디스플레이 설정에서 직접 HDR 보정 설정을 찾을 수 있습니다.



HDR 비디오

Windows에서 HDR 비디오를 찾고 시청하려면 다른 플랫폼 중에서 YouTube 또는 Netflix로 이동할 수 있습니다.

넷플릭스

Netflix에서 HDR 타이틀을 찾으려면  Microsoft Store에서 Netflix 앱  다운로드  하거나 Microsoft Edge에서 Netflix.com으로 이동하세요. 계정에 로그인한 후(프리미엄 구독 필요) "HDR"을 검색하거나 영화/시리즈 설명 옆에 있는 HDR 레이블을 찾으세요.

HDR 타이틀의 몇 가지 예로는 "Bridgerton", "Outside the Wire", "The Trial of the Chicago 7", "Mank" 등이 있습니다.

자세한 내용은 Netflix 도움말 센터를 참조하세요 .



참고: 장치는 PlayReady 하드웨어 디지털 권한 관리(보호된 HDR 콘텐츠용)를 지원해야 합니다.



유튜브

HDR의 인기가 높아짐에 따라 YouTube에서는 다양한 사용자의 HDR 콘텐츠를 점점 더 많이 볼 수 있습니다. 자세한 내용은 여기를 참조 하십시오 . Windows PC에서 Microsoft Edge를 열고 YouTube로 이동한 다음 "HDR"을 검색하면 몇 가지 좋은 예를 찾을 수 있습니다. 또는 "HDR" 기능을 위해 YouTube에서 콘텐츠를 필터링할 수 있습니다.

HDR로 비디오를 보고 있는지 확인하려면 비디오 창의 오른쪽 하단 모서리에서 HDR 레이블을 찾으십시오(아래 참조).



참고: HDR 콘텐츠를 재생할 수 없는 경우 여기 에서 설치할 코덱 섹션  살펴보고 필요한 코덱이 있는지 확인 하십시오 .



필요한 하드웨어

이제 최상의 경험을 얻기 위해 올바른 하드웨어를 구입하는 방법을 알려 드리겠습니다! 고품질 HDR 디스플레이와 권장 GPU(그래픽 처리 장치 – 디스플레이용 그래픽을 렌더링할 수 있는 전자 회로)가 있는 PC의 두 가지가 필요합니다.



권장 HDR 디스플레이

HDR 디스플레이를 구입할 때 디스플레이의 인증 또는 디스플레이의 "니트" 수와 같이 몇 가지 주의해야 할 사항이 있습니다.

그러나 이제 "nits"가 무엇인지 물을 수 있습니다.

휘도를 이해하는 것부터 시작하겠습니다. 휘도는 인간의 눈으로 인지하는 밝기의 측정값이며 공식 단위는 칸델라/제곱미터(cd/m2)입니다. 1cd/m2는 1 "nit"에 해당합니다. "니트"는 일반적으로 화면 밝기를 측정하는 데 사용되는 밝기 측정 단위입니다. 니트 수가 많을수록 디스플레이가 더 밝아질 수 있습니다.

그리고 자격증이 왜 중요한가요?

HDR을 지원하는 모든 디스플레이가 좋은 경험을 제공하는 것은 아니며 '지불한 만큼 얻을 수 있다'는 옛말이 여기에 적용되는 경우가 많습니다. 다음은 저품질 HDR 장치에서 발생할 수 있는 문제의 몇 가지 예입니다.



색상 품질이 좋지 않음(색상이 흐리거나 바랜 것처럼 보임)

선명하게 하기(텍스트가 나빠보임)



뛰어난 HDR 경험을 보장하려면 인증된 HDR 노트북 및 모니터를 사용하는 것이 좋습니다.



인증된 디스플레이는 사용자가 HDR 디스플레이를 소유하는 아름다운 경험을 할 수 있도록 보장하는 품질 표준 및 테스트를 따릅니다. HDR 게임 및 HDR 앱 사용을 포함하여 PC에서 HDR로 수행할 수 있는 다양한 작업을 위해 설계 및 테스트되었습니다. 뛰어난 고품질 HDR 디스플레이가 많이 있으며 HDR 인증을 받으면 디스플레이가 품질 표준 및 테스트를 통과했음을 쉽게 이해할 수 있습니다. 인증이 없으면 디스플레이가 중요한 성능 요구 사항을 충족하지 않을 수 있으므로 일관된 고품질 HDR 경험을 제공하지 못할 수 있습니다.



이 모든 것을 염두에 두고 다음 인증 프로그램 중 하나의 인증을 받은 디스플레이를 권장합니다.

  • AMD 프리싱크 프리미엄 프로
  • 돌비 비전
  • NVIDIA G-SYNC ULTIMATE
  • VESA DisplayHDR – DisplayHDR 인증에는 여러 성능 계층이 있습니다. 다음은 최상의 경험을 얻기 위한 몇 가지 팁입니다.
    • 최신 인증이 더 좋습니다. 최신 DisplayHDR 버전 1.1 인증 디스플레이를 찾으십시오.
    • 계층 번호가 높을수록 좋습니다. DisplayHDR 500 이상의 계층을 충족하는 디스플레이를 찾으십시오.




참고: HDR 모니터는 Xbox 콘솔 및 기타 HDR 지원 장치에서도 잘 작동합니다.



HDR 지원을 위한 권장 그래픽 카드(GPU)

HDR 게임을 하고 싶다면 DirectX 12 Ultimate 를 지원하는 GPU가 있는 PC를 찾아야 합니다 .

DirectX 12 Ultimate를 지원하는 GPU 외에 HDR 비디오 시청과 같은 비게임 시나리오용 PC를 구입하는 경우 다음과 같은 최신 AMD, Intel 또는 NVIDIA GPU가 탑재된 장치도 고려할 수 있습니다.

  • AMD Radeon RX 5000 이상
  • 인텔 코어 11 번째 세대 이상의 최근
  • NVIDIA GeForce 16 시리즈 이상



이제 HDR을 경험할 수 있는 장치를 구입하는 데 필요한 정보를 얻었으므로 체크리스트를 검토하고 Windows에서 HDR을 사용할 준비가 되었는지 확인하겠습니다.



HDR 장치에는 다음 HDR 인증 중 하나가 있습니다.

확인하다
HDR 지원에는 PC의 GPU가 권장됩니다.

  • GPU 지원은 12 궁극의 DirectX 또는 가장 최근에 AMD의 인텔, 엔비디아의 GPU를
확인하다
보고 있는 콘텐츠나 플레이하고 싶은 게임이 HDR을 지원합니다. 확인하다
디스플레이를 최적화하고 최대한 활용하는 방법 알아보기





자주하는 질문

내 장치가 HDR을 지원하는지 어떻게 알 수 있습니까?

장치가 HDR을 지원 하는지 확인하려면 Windows HD 색상 설정에서 확인할 디스플레이를 선택하고 디스플레이 기능에서 HDR 사용 옆에  라고 표시 되어 있는지 확인합니다 . 도움말 문서 HDR 및 WCG 색상 설정을 확인할 수도 있습니다 .



HDR 문제가 있어 해결하는 데 도움이 필요합니다. 도울 수 있니?

도움말 문서 HDR 및 WCG 색상 설정 은 HDR 디스플레이에서 발견되는 가장 일반적인 문제를 안내합니다. 귀하의 문제와 솔루션이 논의되었는지 확인하십시오. 그렇지 않은 경우 피드백 허브를 열고 디스플레이 및 그래픽 > Windows HD 색상(HDR 및 WCG)에서 피드백을 보내주십시오 . 우리는 항상 새로운 고객 피드백을 기다리고 있습니다.



디스플레이 요구 사항에 대한 다른 권장 사항은 무엇입니까?

HDR 지원 장치를 최대한 활용하는 방법에 대한 블로그  참조하십시오 . 장치를 올바르게 설정하는 데 도움이 됩니다. HDR 비디오  HDR 및 WCG 색상 설정에 대한 디스플레이 요구 사항 도움말 문서를 방문할 수도 있습니다 .



HDR 비디오용 디스플레이를 올바르게 설정하려면 어떻게 해야 합니까?

Windows에서 HDR용 디스플레이를 설정하는 방법을 설명하는 이 블로그를 참조하십시오 . HDR 콘텐츠에 대해 내장 디스플레이  보정 하는 방법에 대한 도움말 문서를 참조할 수도 있습니다 .



스트리밍 HDR 비디오 재생에 대한 자세한 내용은 어디에서 확인할 수 있습니까?

도움말 문서 Stream HDR 비디오를 참조하십시오 .



추가 정보

니트에 대해 자세히 알아보기

DisplayPort에 대해 알아보기

HDMI에 대해 알아보기



https://devblogs.microsoft.com/directx/windows-2021-hdr-getting-started-guide/



Windows 2021 HDR getting started guide

This blog will give you the information you need to purchase the right HDR device for you, whether you want to enjoy an HDR cinematic experience or have an awesome time playing games in HDR.

devblogs.microsoft.com





HDR 디스플레이를 최대한 활용하는 방법에 대한 가이드

https://devblogs.microsoft.com/directx/guide-on-how-to-get-the-most-out-of-your-hdr-display/



Guide on how to get the most out of your HDR display

In this blog post, we’ll provide information you need to optimize your device and start enjoying HDR content. We’ll walk you through different settings and explain how to set things up.

devblogs.microsoft.com



Intel Beast Canyon NUC 11 Extreme 분해 – Core i9-11900KB 'Tiger Lake' CPU가 탑재된 미친 SFF PC

Intel의 주력 Beast Canyon NUC 11 Extreme PC는 MNPCTech  의해 분해되어 이 미친 SFF PC를 구동하는 요소에 대한 자세한 정보를 제공합니다. NUC 11 Extreme은 8L 풋프린트 내에서 가장 빠른 SFF PC를 목표로 하고 있으며, 디자인 방식은 매우 인상적이므로 디자인과 사양 에 대해 알아보겠습니다 .

Intel NUC 11 Extreme 'Beast Canyon' SFF PC 분해, Core i9-11900KB CPU 및 듀얼 슬롯 GPU 지원

Intel NUC 11 Extreme 'Beast Canyon' SFF PC는 케이스의 측면과 상단을 덮는 거대한 메쉬 플레이트가 있는 거의 직사각형처럼 보이는 8L 섀시에 들어 있습니다. 전면에는 Intel 'SKULL' 로고가 RGB LED로 표시되는 대형 플레이트가 있습니다. 뒷면에는 내장된 PSU에서 나오는 기존 I/O 및 전원 입력 소켓이 있습니다. 전원 공급 장치 자체는 FSP 빌드 'FSP650-57SAB-A SFF' ITX 650W 전원 공급 장치입니다.



@IntelGaming https://t.co/PXOUOZaAoO #IntelGaming #intelnuc #beastcanyon pic.twitter.com/RxX0aTZiAt의 새로운 NUC Beast Canyon Extreme의 첫 번째 모습

— Mnpctech(@Mnpctech) 2021년 7월 17일







사이의 차이 인텔 NUC (11) 익스트림 및 표준 게임 PC는 명목이다. NUC는 작은 8L 섀시로 제공되므로 M-ATX 또는 표준 ATX 섀시로 구성된 게임용 PC보다 냉각 가능성이 낮습니다. 추가 열은 확실히 하드웨어의 성능에 영향을 미치고 더 낮은 클럭으로 제한할 수 있습니다. 또한 구성 요소가 모두 빡빡하게 구성되어 있어 표준 게임용 PC에서 얻을 수 있는 최고급 CPU 냉각 솔루션을 기대할 수 없습니다. 그러나 이전 테스트 에서는 표준 게임용 PC와 NUC 11 Extreme 간의 성능 차이가 최소화된 것으로 나타났습니다 .

Intel NUC 11 Extreme 'Beast Canyon' 섀시 분해(이미지 출처: MNPCTech):



  •
  •
  •
  •
  •

' NUC 11 Extreme에는 다음과 같은 많은 포트가 있습니다.



신비한 Intel 24 코어 및 24 스레드 CPU 발견, 사용되지 않은 Alder Lake 구성 또는 차세대 Raptor Lake SKU일 수 있음

  • 4K 디스플레이 3개(Intel HUD 그래픽)
  • 1 x HDMI 2.0b 커넥터
  • Thunderbolt 4 포트 2개
  • Intel 2.5Gb(1225-LM) 및/또는 10Gb 이더넷 포트(SKU별) 1개
  • 6 x USB 3.1 헤더, 2 x USB 2.0 헤더

냉각은 NUC 11 Compute Element AIC 쪽으로 공기를 불어넣는 3개의 92mm Cooler Master 팬을 통해 제공됩니다. 이 팬과 메쉬 플레이트는 수정이 가능하고 사용자가 교체할 수 있습니다. 그래픽 지원과 관련하여 Beast Canyon NUC 11 Extreme은 최대 12인치 길이의 듀얼 슬롯 그래픽 카드를 수용할 수 있습니다. 추가 냉각을 위해 Intel은 PCIe Gen 4 X4 슬롯을 덮는 Compute Element 바로 아래에 활성 냉각 팬을 배치했습니다. NUC 11의 Compute Element용 슈라우드 바로 아래에는 다음을 포함하는 여러 확장 슬롯이 있습니다.

  • 3 x M.2 키 M 슬롯
  • 1x 42/80 CPU 연결 PCIe X4 Gen4 NVMe
  • 2x 42.80 PCH 연결 x4 Gen3 NVMe/AHCI 또는 SATA3 SSD

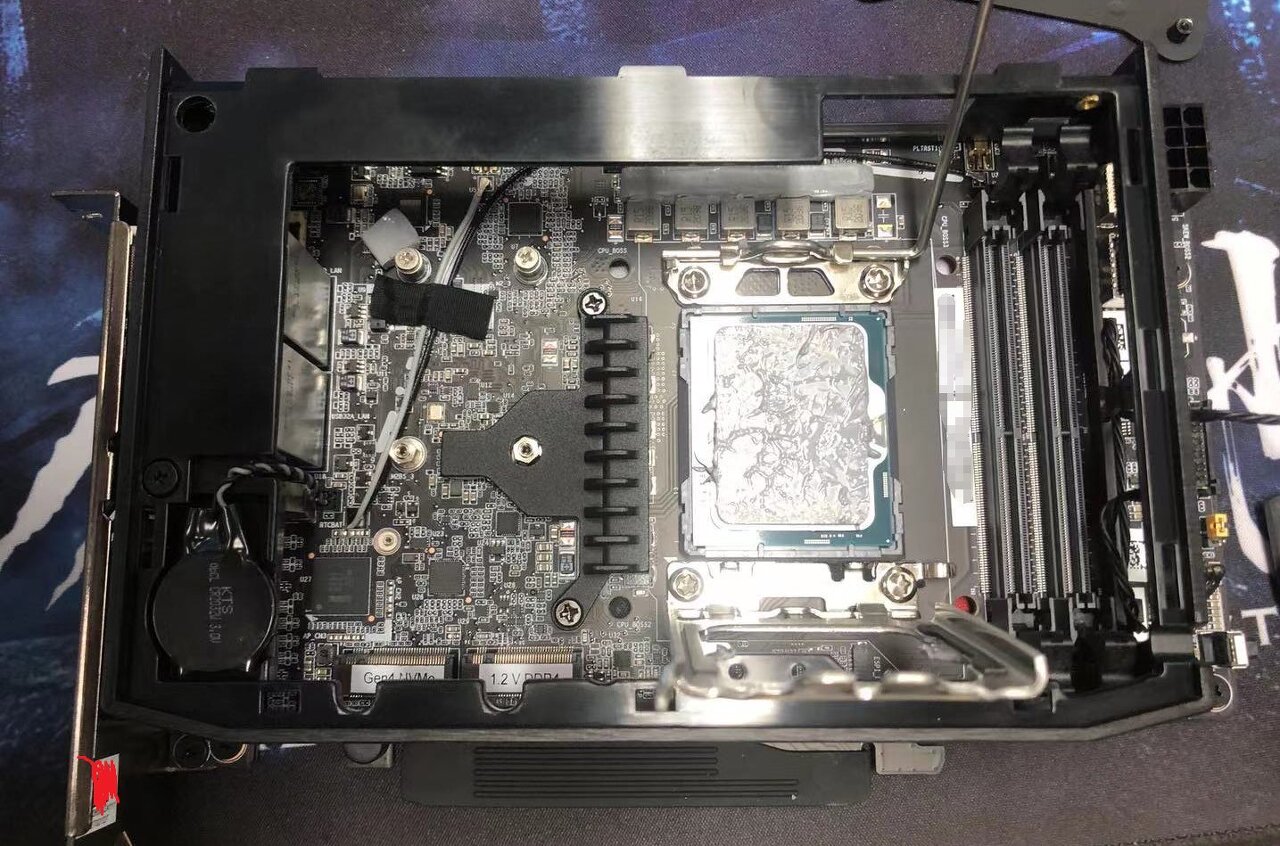

Intel NUC 11 Extreme 'Beast Canyon' 구성 요소 분해(이미지 출처: MNPCTech):

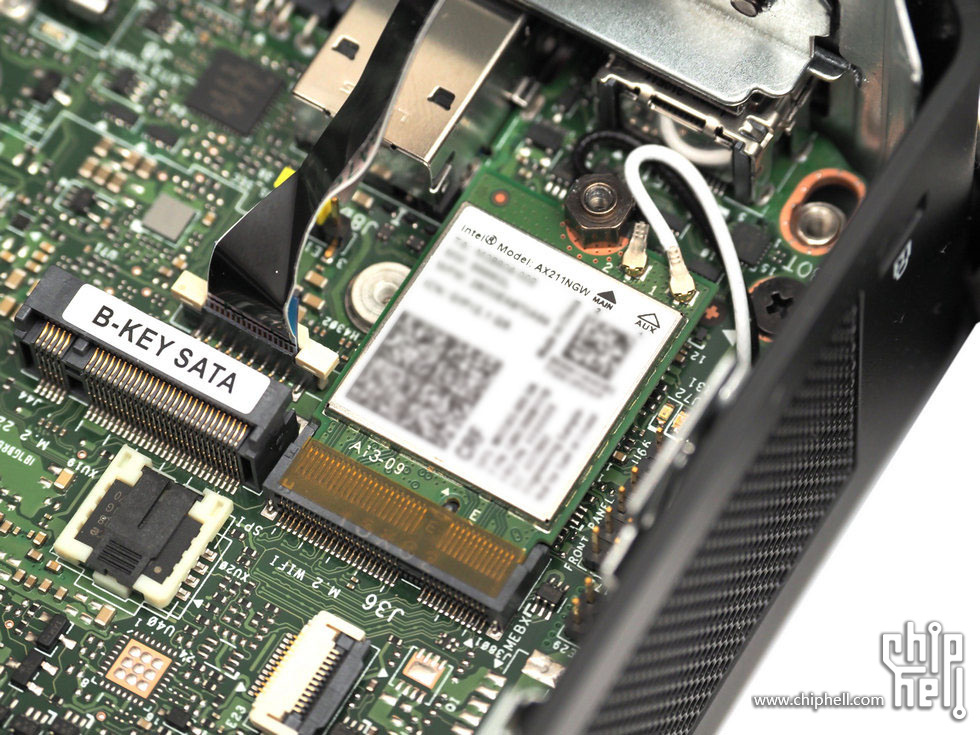

Intel Compute Element의 상단 덮개는 WiFi 6 AX210 x Gbps + Bluetooth v5 모듈도 노출합니다. NUC 11의 Tiger Lake CPU에 대한 세부 정보는 다음과 같습니다.

Intel Core i9-11900KB 10nm Tiger Lake 데스크탑 CPU

가장 빠른 Intel Tiger Lake B 시리즈 제품인 Core i9 -11900KB는 8코어와 16스레드를 지원합니다. 기본 클럭은 3.30GHz이고 부스트 클럭은 최대 5.30GHz(Velocity Boost)입니다. CPU는 24MB의 총 캐시와 65W(PL1)의 TDP를 제공합니다. CPU는 BGA1787 패키지를 특징으로 하며 가격은 언급되지 않았지만 이 칩이 내부에 있는 특정 디자인을 기반으로 합니다. 한 가지 주목해야 할 점은 표준 부스트 속도가 더 성숙한 14nm 공정 노드로 인해 Rocket Lake 부품에 비해 약간 느리다는 것입니다. CPU는 순전히 Tiger Lake 임베디드 칩용으로 설계된 WM590 칩셋에 부착되어 있습니다.

Intel 10nm Tiger Lake B 시리즈 11세대 데스크탑 CPU:

CPU 이름CPU 제품군코어/스레드기본 시계부스트 클럭(1코어)부스트 클럭(올코어)은닉처제도법TDP(PL1)TDP(PL2)가격

코어 i9-11900KB 10nm 타이거 레이크 8 / 16 3.30GHz 4.90GHz(TB 3.0)
5.30GHz(속도)
미정 24MB Intel Xe 32 EU(256코어) 65W 미정 미정
코어 i9-11900K(F) 14nm 로켓 레이크 8 / 16 3.50GHz 5.30GHz 4.80GHz 16MB Intel Xe 32 EU(256코어) 125W 251W $539 US(K)
$513 US(KF)
코어 i7-11700B 10nm 타이거 레이크 8 / 16 3.20GHz 4.80GHz(TB 3.0)
5.30GHz(속도)
미정 24MB Intel Xe 32 EU(256코어) 65W 미정 미정
코어 i7-11700K(F) 14nm 로켓 레이크 8 / 16 3.60GHz 5.00GHz 4.60GHz 16MB Intel Xe 32 EU(256코어) 125W 251W $399 US(K)
$374 US(F)
코어 i5-11500B 10nm 타이거 레이크 6/12 3.30GHz 4.60GHz(TB 3.0)
5.30GHz(속도)
미정 12MB Intel Xe 32 EU(256코어) 65W 미정 미정
코어 i5-11500 14nm 로켓 레이크 6/12 2.70GHz 4.60GHz 4.20GHz 12MB Intel Xe 32 EU(256코어) 65W 154W 192달러 미국
코어 i3-11100B 10nm 타이거 레이크 4/8 3.60GHz 4.40GHz(TB 3.0)
5.30GHz(속도)
미정 12MB Intel Xe 16 EU(128코어) 65W 미정 미정

모든 10nm Tiger Lake B-시리즈 데스크탑 CPU는 최대 128GB DDR4-3200 메모리를 지원하고 Iris Xe 온보드 그래픽을 제공합니다. 이 칩에 탑재된 Tiger Lake의 모든 현대적 기능을 거의 기대할 수 있으며 이러한 디자인, 특히 차세대 NUC가 포함될 SFF 제품을 기대합니다. MNPCTech는 M.2 SSD, DDR4-3200 SODIMM 및 GPU 설치 가이드와 같은 Intel NUC 11 Beast Canyon SFF PC에 대한 추가 실행을 곧 제공하겠다고 약속했습니다.





https://wccftech.com/intel-beast-canyon-nuc-11-extreme-disassembled-insane-sff-pc-core-i9-11900kb-tiger-lake-cpu/



Intel Beast Canyon NUC 11 Extreme Disassembled - Insane SFF PC With Core i9-11900KB 'Tiger Lake' CPUs

Intel's flagship Beast Canyon NUC 11 Extreme PC has been disassembled, giving us a detailed look at what powers the insane SFF PC.

wccftech.com









안녕하십니까 ? EddyLab입니다.









앞서 11세대 i5 NUC를 가지고,

여러가지 방법으로 8K영상 재생 test한 기록을 올리다보니,

내용이 좀 뒤죽박죽이라서 정리가 되지 않은 것 같습니다.





그래서, 마지막으로

21년 상반기 8K영상재생 test까지의

내용을 하기와 같이 표로 정리하여 올려드립니다. ^^



(주) 아직 11세대 타이거레이크 내장 Xe그래픽카드 드라이버도 안정화가 안되어 있고,

팟플레이어도 아직은 내장 Xe그래픽카드 최적화가 되어 있지 않은 상태라서

다소 불안정한 8K@60fps 영상 재생 환경인 것은 맞습니다.



이후 21년 하반기에는 좀 더 최적화가 되어져서

안정적으로 재생지원이 될 것이라 판단됩니다.







추가내용은 크게 3가지 입니다.



1. Memory Speed에 따른 영상 재생 결과물이 다릅니다.

원래 11세대 타이거레이크 모바일 권장 메모리 Speed는 3200입니다만,

기존에 있는 2800을 쓰다가, 3200으로 교체 test를 해 보았습니다.



역시 내장그래픽카드는 메모리일부를 연동하여 쓰다보니

역시 재생속도차이가 발생되는 것을 확인하였습니다.



8K@60fps AV1 재생시 차이가 확연하게 나타납니다.



2. 8K@60fps 8bit SDR vs 8K@60fps 10bit HDR 해상도 설정에 따른

재생능력 차이 확인



타 사이트에서 8K@60fps AV1 아이유 좌절영상이 원활하게 된다는

이야기를 보고서, 어떤 차이점이 있어서 그런가를 이리저리 확인하다보니,



같은 8K@60fps 해상도 기준에서

SDR설정과 HDR설정와의 차이에 의한 재생결과가 달라진 다는 것을

확인하게 되었습니다.



기본적으로 win10 / win11 (이번에 2가지 OS버젼을 비교 확인 하였습니다.)

에서 HDR설정을 하여도, 안드로이드셋탑과 같은 HDR효과는 지원되지 않습니다.

역시 HLG나 돌비비젼, HDR10+와 같은 동적 HDR도 아직 지원되지 않기 때문입니다.



그렇지만, HDR원본 영상을 볼때는

HDR모드로 맞춰야지만 색빠짐 현상 없이 재생이 가능합니다.

(믈론 Youtube에서 HDR영상은 HDR On에서만 가능합니다.)





거의 대부분의 Youtube 8K 영상은 만족스럽게 재생이 되었습니다.





3. 그러나 몇가지 특이점이 있는 Youtube 8K 영상은 아직 좀 더

test가 필요한 것 같습니다.



- 8K@60fps AV1 HLG 영상 (동적 HDR지원)

- 8K@60fps AV1 비트레이트가 매우 높은 영상



2가지 종류의 영상은 아직 정상재생이 되지 않았습니다.







Intel 11세대 i5 NUC 8K영상 재생 test 환경 및

8K 영상 재생 test 결과 목록을 하기 표로 정리해 놓았습니다.



































네이버 UHD미니PC포럼에 걸맞게,

외장그래픽카드를 쓰지 않고, 최대한 미니멀한 HW Spec으로

8K@60fps AV1 재생을 test하였고,



나름 8K 재생에 있어서, 만족스러운 결과를 찾아 내었습니다.





4K시절에 Intel의 4K재생 대응은 너무 느렸었습니다.



2014년 ~ 2019년까지 4K@60fps 10bit HDR 재생을 제대로 지원을 못해서

결국은 안드로이드셋탑에 4K재생시장을 거의 빼았겼다고 볼 수가 있습니다.





8K 재생에서는 4K대응때와 달리,

발빠르게 대응을 하고 있는 것을 확인 할 수 있습니다.



물론 외장그래픽카드 RTX3000시리즈 계열을 써서

좀더 퍼포먼스가 높은 8K 영상 재생 환경을 꾸미실 수도 있습니다만,

소비전력이 상대적으로 엄청 매우 높은 것이 현실 입니다. ㅠ.ㅠ

(제 8K영상 test 게시글에 GTX1660 eGPU와 RTX3900 test내용도 있으므로

참조 하시기 바라겠습니다.)



위에 test한 11세대 i5NUC뿐만 아니라,

EVO 로고가 있는 i5 노트북으로도 동일한 8K재생 환경을 만드실 수 있습니다.





이제는 안드로이드 8K 재생지원 셋탑이 늦게 나오는 형국입니다만,

내년 2022년 상반기에는 지원하는 칩셋이 나올 것으로 예상됩니다만,

아무래도 AMLogic 칩셋보다는

미디어텍이 제일 발빠르게 나올 것으로 추정되고 있습니다.



좀 더 8K 재생환경이 좀 빨리 다양해지는

2022~2023년에는 AV1코덱과 VVC코덱(H.266) 중심으로

8K영상 재생시장이 재편될 것으로 판단되고 있습니다.



참조로 넷플릭스에서도 8K영상 재생 스트리밍을 준비하고 있습니다.

이미 촬영된 영상원본은 8K대응된 영상이라서 문제가 없다고 합니다.



8K영상 전송시, 전송대역이 문제인데,

이는 차세대 AV1압축코덱과 가변프레임 영상전송기술로,

현재 20M대역을 그대로 유지하면서 8K영상을 전송할 계획이라고 합니다.





부족한 test내용이 군데 군데 보입니다만,

재미있게 봐 주시기 바라겠습니다. ^^





앞으로 다가올 8K 재생 시대를 준비하면서,

필요로 되는 기기들과 악세서리를 test 비교하여



쫒아오시는 분들이 좀 더 편하게 안착하실 수 있도록

준비해 보겠습니다.







감사합니다.






[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 재현 test (1) 210322

https://cafe.naver.com/mk802/41863



[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 10bit RGB 4:4:4 test (3) 210522

https://cafe.naver.com/mk802/42658



때 늦은 Arm 기반 5nm 애플 M1 칩 탑재 Mac mini (1) - 언박싱

https://cafe.naver.com/mk802/42686



때 늦은 Arm 기반 5nm 애플 M1 칩 탑재 Mac mini (2) - Youtube 8K 재생 test

https://cafe.naver.com/mk802/42770



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K@60fps 10bit RGB 4:4:4 test (4) 210614

https://cafe.naver.com/mk802/42972



[HDMI2.1] Zeskit HDMI2.1 프리미엄급 Cable & Lite Cable - 분해 이미지 & FAQ

https://cafe.naver.com/mk802/41205



유연한 슬림형 HDMI 2.1 케이블, Zeskit Ultra High Speed HDMI2.1 LiTE 시리즈 출시.

https://cafe.naver.com/mk802/43002



100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt (썬더볼트 / TB) & USB IF 인증 케이블 제품 구입가이드

https://cafe.naver.com/mk802/42781



최초의 USB-C 8K 60Hz / 4K 144Hz HyperDrive HDR HDMI 어댑터 출시 / EddyLab "USB4 to HDMI2.1 어댑터" 제품 출시 준비중

https://cafe.naver.com/mk802/43160



[8K] win11베타 기반에서 i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> AV1 8K@60fps 재생성공

https://cafe.naver.com/mk802/43166



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> Youtube 8K AV1 스트리밍 & 8K AV1 영상 재생 test (5) 210707

https://cafe.naver.com/mk802/43239



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K 영상 재생 최종정리 (6) 210713

https://cafe.naver.com/mk802/43306









안녕하십니까 ? EddyLab입니다.



앞서 8K@60fps 해상도 지원 관련으로 test를 진행한 바 있습니다.



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K@60fps 10bit RGB 4:4:4 test (4) 210614

https://cafe.naver.com/mk802/42972



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K@60fps 10bit RGB 4:4:4 test (4) 210614

[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K@60fps 10bit RGB 4:4:4 test (4) 210614 안녕하...

cafe.naver.com





그리고 추가test를 진행해 보았습니다.




썬더볼트 NVMe Read / Write 속도 측정 test



11세대 i5 NUC + PCle NVMe (내장설치)





11세대 i5 NUC + 썬더볼트3 외장 HDD + PCle Gen4 NVMe (FireCuda)





요즘 M.2 NVMe SSD도 속도차이가 있어서,

빠른 전송속도를 원하시면, PCle Gen4를 선택 구입을 하셔야만 합니다.



참조자료)



앞서 M1 Mac mini 썬더볼트4에서,

위와 동일하게, NVMe PCle Gen4를 넣어서 test한 결과입니다.



Mi Mac Mini 썬더볼트 속도 측정

https://cafe.naver.com/mk802/42686





M1 Mac mini 썬더볼트4와 11세대 i5 NUC 썬더볼트4의

속도차이는 없는 것으로 확인 되었습니다.

결론은 NVMe SSD의 사양만 잘 확인해서

NVMe PCle Gen4로 구입하시기 바라겠습니다.



썬더볼트 참조링크)

*** 100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt (썬더볼트 / TB) & USB IF 인증 케이블 제품 구입가이드

https://muritzy.tistory.com/2613



**** 100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt4 (썬더볼트4 / TB4) & USB4 제품 구입가이드

안녕하십니까 ? EddyLab입니다. 오늘은 간단하게 Thunderbolt (썬더볼트 / TB) 와 USB4 악세서리 제품 구입시, 100% 신뢰할 수 있는 구입가이드를 먼저 소개를 해 드립니다. ^^ 썬더볼트 악세서리 제품관련

muritzy.tistory.com






8K AV1 영상 재생 test





Tset기기  : 11세대 i5 NUC



1. [Win10] 4K@60fps 해상도기준
8K@60fps AV1 재생 (MS 자체영상재생기 + AV1코덱 추가) ==> 정상재생







2. [Win10] 8K@60fps 해상도기준
8K@60fps AV1 재생 (MS 자체영상재생기 + AV1코덱 추가) ==> 재생은 됩니다만, 프레임이 많이 빠집니다.



(주) Potplayer는 아직 11세대 내장그래픽카드와 호환성이 없고,

AV1 SW코덱만 지원하고 있어서 정상재생이 되지 않고 있습니다.







3. [Win10] 4K@60fps 해상도기준

Youtube 8K 스트리밍 재생 test




크롬브라우저기준으로

아이유 좌절 8K AV1영상 재생 ==> 프레임이 거의 빠지지 않고 정상 재생됨

Youtube 8K 해상도 선택시, AV1코덱으로 스트리밍이 됩니다.

(주) 전체는 아니지만 8K해상도 선택시, 많은 영상들이 AV1코덱으로 스트리밍이 되고 있습니다.







4. [Win10] 8K@60fps 해상도기준

Youtube 8K 스트리밍 재생 test



크롬브라우저기준으로

아이유 좌절 8K AV1영상 재생 ==> 재생은 됩니다만, 프레임이 많이 빠집니다.









아직까지 11세대 타이거레이크 인텔 내장 Xe 그래픽카드
드라이버가 최적화가 완성된 것은 아니라고 판단합니다.





Potplayer도 최적화가 진행되어야 하고,



아직은 8K재생환경이 초기라서 어수선한 점이 많이 있습니다. ^^





현재까지는



4K해상도기준으로 8K AV1영상재생까지는
원활한 상태로 확인되어지고 있습니다.







감사합니다.



Windows, macOS, iOS 및 Android 용 새로운 3DMark 벤치 마크



작년에 우리는 Android, iOS 및 Windows 용 크로스 플랫폼 벤치 마크인 3DMark Wild Life를 출시했습니다.

오늘 우리는 Windows 노트북, Arm on Windows 10으로 구동되는 Always Connected PC, M1 칩으로 구동되는 Apple Mac 컴퓨터와 같은 모바일 컴퓨팅 장치의 그래픽 성능을 비교하기위한보다 까다로운 교차 플랫폼 벤치 마크인 3DMark Wild Life Extreme을 출시합니다. 차세대 스마트 폰과 태블릿.

3DMark Wild Life Extreme 은 이제 Apple M1, iOS 및 Android 기반 Windows, macOS 시스템에서 사용할 수 있습니다.

3DMark Wild Life Extreme— 더 까다로운 크로스 플랫폼 벤치 마크

3DMark Wild Life Extreme은 Apple, Android 및 Windows 장치를위한 새로운 크로스 플랫폼 벤치 마크입니다. Wild Life Extreme을 실행하여 최신 Windows 노트북, Arm on Windows 10으로 구동되는 Always Connected PC, M1 칩으로 구동되는 Apple Mac 컴퓨터, 차세대 스마트 폰 및 태블릿의 그래픽 성능을 테스트하고 비교하십시오.

3DMark Wild Life Extreme에는 새로운 효과, 향상된 지오메트리 및 더 많은 입자가 포함되어있어 Wild Life 벤치 마크보다 3 배 이상 더 까다 롭습니다. 이 테스트에서는 콘텐츠를 디스플레이에 맞게 조정하기 전에 3840 × 2160 (4K UHD) 렌더링 해상도를 사용합니다.

Wild Life Extreme은 Android 및 Windows에서 Vulkan API를 사용합니다. iOS 및 Mac에서는 Metal을 사용합니다. Arm의 Windows 10에서는 DirectX 12를 사용합니다. 플랫폼과 API간에 점수를 비교할 수 있습니다.

M1이 탑재 된 Windows 노트북과 새로운 Apple Mac 컴퓨터 비교

3DMark Wild Life Extreme을 실행하여 최신 Windows 노트북, Arm on Windows 10으로 구동되는 Always Connected PC 및 M1 칩으로 구동되는 Apple Mac 컴퓨터의 GPU 성능을 테스트하고 비교하십시오. 벤치 마크 실행 속도가 빠를수록 점수와 성능이 향상됩니다.

차세대 모바일 장치의 기준 설정

3DMark Wild Life Extreme은 차세대 Android 및 iOS 기기에 대한 높은 기준을 설정합니다. 현재 많은 휴대폰과 태블릿에서 테스트가 너무 무겁기 때문에 프레임 속도가 낮더라도 놀라지 마십시오.

GPU 성능을 테스트하는 두 가지 방법

3DMark Wild Life Extreme은 그래픽 성능을 테스트하는 두 가지 방법을 제공합니다. 즉석 성능을 측정하는 빠른 벤치 마크와 장기간의 과부하 상태에서 장치의 성능을 보여주는 긴 테스트입니다.

3DMark Wild Life Extreme 벤치 마크를 실행하여 단기간 동안 고성능을 제공하는 장치의 능력을 측정합니다. 점수를 사용하여 플랫폼 간 GPU 성능을 비교합니다.

3DMark Wild Life 극한 스트레스 테스트는 장기간의 과부하 상태에서 장치가 어떻게 작동하는지 보여주는 더 긴 테스트입니다. 단일 점수를 생성하는 대신 스트레스 테스트의 주요 결과는 기기가 과도하게 사용하는 동안 성능과 발열을 어떻게 관리하는지 보여주는 차트입니다.

점수 이상

3DMark는 점수 그 이상을 제공하는 벤치마킹 앱입니다. 상세한 차트, 목록 및 순위를 통해 3DMark는 Android 및 iOS 장치의 성능에 대한 심층적 인 통찰력을 제공합니다.

Windows에서 3DMark를 사용하면 동일한 구성 요소를 사용하는 다른 시스템의 결과와 벤치 마크 점수를 쉽게 비교할 수 있습니다. 3DMark는 또한 인기 게임에서 기대할 수있는 프레임 속도를 추정하여 3DMark 점수를 실제 게임 성능과 연관시키는 데 도움이됩니다.

Windows PC 용 3DMark Wild Life Extreme

Wild Life Exreme은 현재 Steam , UL Benchmarks 웹 사이트 및 남미  Nuuvem 스토어 에서 3DMark Advanced Edition의 무료 업데이트로 제공됩니다 .

Wild Life Extreme은 유효한 연간 라이센스가있는 3DMark Professional Edition 고객을위한 무료 업데이트로 제공됩니다.

Android 장치 용 3DMark Wild Life Extreme

Wild Life Extreme은 이제 Google Play  3DMark Android 벤치 마크 앱에 대한 무료 업데이트로 제공됩니다. Wild Life Extreme 벤치 마크를 실행하려면 기기에 Android 10 이상 및 Vulkan Anisotropy 기능 지원 (레벨 16 이상)이 있어야합니다.

iOS 및 macOS 장치 용 3DMark Wild Life Extreme

Wild Life Extreme은 Apple App Store의 무료 3DMark Wild Life iOS 벤치 마크 앱 에서 사용할 수 있습니다 . iOS에서 호환성은 iPhone 7 Plus에서 시작하여 최신 모델로 실행됩니다. macOS에서 벤치 마크는 M1 칩으로 구동되는 Apple Mac 컴퓨터와 호환됩니다.



https://benchmarks.ul.com/news/new-3dmark-wild-life-extreme-benchmark-for-windows-macos-ios-and-android



New 3DMark benchmark for Windows, macOS, iOS and Android

Find out more at benchmarks.ul.com

benchmarks.ul.com
















이제 Apple이 새로운 iPhone을 발표했으며 11 월 중순에 Arm 기반 MacBook을 선보일 계획이므로 곧 다음과 같은 클릭 베이트 헤드 라인을 볼 수 있습니다.



"iPhone 12는 Intel 기반 MacBook보다 빠릅니다."



"가장 빠른 Windows 울트라 북보다 빠른 최신 iPhone."





[추가 자료 : 최고의 PC 노트북을위한 추천]

"x86-MacBook보다 두 배 빠른 팔 기반 MacBook"



물론 휴대폰과 노트북의 성능도 중요하지만 컨텍스트도 중요합니다. 그렇기 때문에 UL Futuremark의 새로운 3DMark Wild Life Benchmark가 어떻게 작동하는지 이해하는 것이 중요합니다. 크로스 플랫폼 테스트로 알려진 Wild Life는 Android , iOS 및 Windows 에서 실행할 수 있습니다 . 지금 다운로드하여 휴대폰이나 태블릿에서 무료로 실행할 수 있습니다. Advanced Edition 을 보유한 Windows 사용자 는 UL, Steam 또는 Green Man Gaming 스토어에서 무료 업데이트를받을 수 있습니다.



UL은 3DMark Wild Life가하는 일에 대해 매우 개방적   이며 테스트에 대한 세부 정보 와 실행 방법을 게시 합니다. Windows에서 "경량 노트북 및 태블릿"에 대한 그래픽 테스트를 의미하며 Vulkan API를 사용합니다. Android에서는 Vulkan API에서도 실행되며 iOS 버전은 Apple의 Metal API를 사용합니다.

UL



테스트에는 게임을 내부적으로 2560x1440으로 렌더링 한 다음 디스플레이 해상도로 확장하는 표준 모드가 있습니다. 전체 장치를 볼 때 UL은 표준 실행을 권장합니다.



실제 그래픽 칩을 비교하기 위해 UL은 Unlimited 모드 사용을 권장합니다. 이 모드는 동일한 수의 프레임을 렌더링하므로 디스플레이 크기 조정, 수직 동기화 및 운영 체제가 점수를 오염시키지 않습니다.



“Wild Life 그래픽 테스트는 지오메트리, 조명 및 후 처리 효과의 양이 다양한 여러 장면으로 구성됩니다. 테스트의 중추는 클러스터 된 라이트 컬링을 사용하는 지연된 렌더러입니다.”라고 UL의 문서는 읽습니다. "후 처리 효과에는 블룸, 열 왜곡, 볼륨 조명 및 피사계 심도가 포함됩니다."



위 링크에서 UL 문서에 더 많은 내용이 있지만 원하는 것은 Windows 랩톱과 iPhone 모두에서 실행되는 Wild Life Unlimited의 결과입니다. A14 Bionic과 함께 실행할 최신 iPhone 12는 없지만 형제 인 MacWorld.com에서받은 번호가 있습니다. 예, 그것은 Intel의 UHD620 그래픽, Intel의 Iris Plus 그래픽을 능가하는 iPhone 11 Pro Max입니다. 더욱 인상적인 것은 Ryzen 7 4800U의 AMD Radeon 그래픽입니다.



IDG



벤치 마크에 거짓말을하는 방법



위의 벤치 마크 차트는 일부 사람들이 인터넷에 접속하고 "iPhone 11 Pro Max가 Ryzen보다 빠르다!"라고 발음하기에 충분합니다.



그렇다면 A13 Bionic이 탑재 된 iPhone 11 Pro Max가 PC를이기는 이유는 무엇입니까? 솔직히 말해서 우리는 인텔의 고대 UHD 그래픽이 그렇게 쉽게 쫓겨나는 것을보고 놀라지 않을 것입니다. 오래 전에 환영을 잃었습니다. 애플이 UHD만을 인텔과 헤어진 이유로 언급했다면, 우리는 우리가 분할에 대해 알아 냈을 때 애플에게 카모마일 차를 제공 할 것입니다. “이해, 너무 무서워.”



하지만 Intel의 Iris Plus와 AMD Radeon? 기본적으로 아이폰과 묶어?! 왜?



그 이유는 많습니다. 첫 번째는 3DMark Wild Life가 Vulkan API에서 실행된다는 것입니다. PC의 경우 대부분의 게임은 여전히 ​​Microsoft의 DirectX를 기반으로합니다. DirectX는 돈이있는 곳이므로 대부분의 드라이버 최적화가 여기에 포함됩니다.



두 번째 이유는 Apple 이 One Ring을 만드는 Sauron과 마찬가지로 Arm 기반 A 시리즈 칩에 막대한 자원과 보물을 쏟아 부었기 때문입니다. 합법적으로 빠르다 는 것은 의심의 여지가 없으며 Windows의 Vulkan과는 달리 Apple의 Metal 성능이 우선 순위임을 확신 할 수 있습니다. 게임 콘솔에서 보는 것과 비슷하게 API와 하드웨어를 소유 할 때 얻는 것입니다.



물론 결과를 책임감있게 표현하려면“iPhone이 PC보다 빠르다!”라는 헤드 라인을 밀어 붙이는 것보다 더 많은 맥락을 포함해야합니다. 그래서 우리는 또한 Intel의 새로운 11 세대 Tiger Lake Core i7-1165G7 내부를 사용하여 프로덕션 Asus ZenBook Flip에서 테스트를 실행할 수있었습니다.

IDG



물론 맨 위에있는 파란색 선은 Intel의 Tiger Lake 칩과 Iris Xe입니다. 얇고 가벼운 Zenbook Flip의 Core i7-1167G7도 가장 빠르지 않습니다. 내러티브가 "Ryzen과 Ice Lake보다 빠른 iPhone"에서 즉시 어떻게 바뀌는 지 확인하십시오! "Intel Iris Xe는 A13 Bionic보다 62 % 빠른 그래픽을 제공합니다!"



또한 진공 상태에서 그래픽 성능을 측정하도록 설계된 합성 테스트는 CPU 성능을 혼합하여 복잡 해지는 실제 게임과 동일하지 않다는 점을 인식해야합니다.



예를 들어, Ryzen 7 4800U 및 Radeon 성능을 살펴보면 11 세대 Tiger Lake 칩 옆의 상태가 좋지 않다고 생각할 것입니다. 하지만 실제 게임 성능을 볼 때는 그렇지 않습니다. 예를 들어 Deus Ex : Mankind Divided 성능을 살펴보면 Radeon 그래픽이 탑재 된 Ryzen 7 4800U는 여전히 패배하지만 Intel의 새로운 11 세대 Tiger Lake 및 Iris Xe 그래픽에 훨씬 가까워집니다. Ryzen 7 4800U는 실제 게임 부하에서 매우 우수하지만 Intel의 Iris Xe가 더 좋습니다.

IDG

크로스 플랫폼 벤치 마크가 까다로운 이유

이것이 까다로운 부분입니다. 크로스 플랫폼 벤치 마크 결과를 적용하려고하면 이론이 실제 사용에 충돌합니다.



예를 들어, 새로운 iPhone 12의 3DMark Wild Life에서 더 높은 점수 는 Samsung Galaxy Note 20 Android 휴대폰 또는 Lenovo Slim 7 Windows 노트북과 비교하여 iOS 에서 Fortnite 를 얼마나 빨리 실행할 수 있는지 알려주지 않습니다 . 분명히 iOS 또는 Android에는 더 이상 공식 Fortnite 가 없기 때문입니다  . 3DMark Wild Life는 또한 iOS 또는 Android에서 Steam 게임을 얼마나 잘 실행할 수 있는지 알려주지 않습니다.



또한 Primate Lab의 Geekbench 결과가 휴대폰, 태블릿 및 노트북에 적용된 것을 볼 수 있으며 헤드 라인에서는 X가 더 빠르다고 선언합니다. 새로운 Arm 기반 MacBook에서 Windows 앱을 실행할 수 없거나 Windows에서 MacOS 앱을 실행할 수 없다면 Geekbench 점수가 얼마나 중요할까요? 별로.



비명을 지르는 헤드 라인보다 더 가치있는 것은 현재 동일한 작업을 수행하고있는 구형 장치와 비교하여 반짝이는 새 장치가 작업, 게임 또는 응용 프로그램을 실행하는 속도에 대한 벤치 마크가되어야합니다. Wild Life에서 iPhone 12 대 iPhone 8이 유용합니다. Wild Life의 Pixel 5 대 Note Ultra 20이 유용합니다. Wild Life의 Arm 기반 MacBook과 Intel 기반 MacBook을 비교하는 것도 유용 할 수 있습니다. 어쨌든 Wild Life보다 Photoshop이나 Light Room, Excel 또는 Chrome에서 실제 작업을 실행하는 두 MacBook을보고 싶습니다.



기술 사이트는 데이터베이스 결과를 선택하거나 크로스 플랫폼 banchmark를 사용하여 예비 테스트를 실행하고 하나는 승자, 다른 하나는 패자라고 비명을 지르는 헤드 라인을 서두르 기 때문에 향후 몇 주 및 몇 달 내에 이러한 차이점을 염두에 두십시오. 우리는 그것이 플레이하기에 재미있는 게임이라는 것을 알고 있지만 한계가 있습니다.



예를 들어 아래 차트에서 맨 위에있는 두 개의 녹색 막대는 개별 GPU가있는 두 개의 랩톱에서 실행되는 Wild Life Unlimited의 결과를 나타냅니다. 하나는 4 파운드 게임용 노트북이고 다른 하나는 2.8 파운드 콘텐츠 제작 용 노트북입니다.



4 파운드 게임용 노트북과 휴대폰을 비교할 수 없기 때문에 어떤 사람들은이 결과가 단순히 우스꽝 스럽다고 말할 것입니다. 우리는 동의합니다. 2.5 파운드 노트북과 휴대 전화를 비교하는 것은 똑같은 방식으로 사용하지 않기 때문에 어리석은 일이라고 생각합니다.





https://www.pcworld.com/article/3586155/clickbait-warning-uls-wild-life-benchmark-makes-pc-vs-iphone-comparisons-way-too-easy.html#tk.rss_all



UL's Wild Life benchmark invites misleading PC vs. iPhone comparisons

Resist the clickbait headlines comparing PC vs. Mac and iPhone vs. PC. While cross-platform tests like UL's 3DMark Wild Life have their place, benchmarks can't compare to real-world experience.

www.pcworld.com



+ Recent posts
