출처 : http://naver.me/xC6NE82m



USB-IF 5월 확장 규격 제정...맥북프로 16형 어댑터에 첫 적용



USB 관련 업계 표준화 단체인 USB-IF(시행자 포럼)가 지난 5월 USB-C 단자를 통해 기존 최대 100W에서 240W까지 공급할 수 있는 새로운 규격을 선보인 데 이어 불과 반 년 만에 이를 실제로 구현한 제품이 등장했다.

애플이 지난 18일(미국 현지시간) 공개한 맥북프로 16형 신형에는 최대 140W를 공급할 수 있는 USB-C 전원 어댑터가 제공된다. 이 어댑터는 48V, 5A(140W)로 맥북프로나 USB-PD 호환 기기를 충전 가능하며 GaN(질화갈륨)으로 전력 효율을 높였다.



개정된 USB-PD 규격을 통해 최대 240W를 충전 가능한 제품이 이르면 올 연말부터 출시될 전망이다. (사진=씨넷)
■ 게임용 노트북등 고성능 제품 충전 불가능

현재 USB-C 단자와 케이블, USB-PD 규격 충전기로는 적게는 15W, 많게는 70W까지 전원 공급이 가능하다. 이 정도 출력으로는 스마트폰(24W 내외), 13인치 노트북(35W), 15인치 노트북(65W) 등을 충분히 충전할 수 있다.

그러나 고성능 하드웨어와 대형 화면을 탑재한 모바일 워크스테이션, 혹은 게임용 노트북 등에 안정적으로 전원을 공급하는 데는 역부족이다. 이들 제품은 아직도 USB-C 어댑터 대신 자체 규격 충전기를 쓰고 있다.



USB-C 어댑터로는 지금까지 100W를 넘는 고출력 전원 공급이 불가능했다. (사진=지디넷코리아)
USB-C 충전이 가능한 제품도 일부 있지만 전원이 켜진 상태에서는 충전이 제대로 진행되지 않는다. 또 전원이 완전히 꺼진 상태에서도 기본 어댑터 대비 느린 속도로 충전되는 단점이 있다.

 USB-PD 규격 3.1로 개정...최대 240W 공급 가능

업계 표준화 단체인 USB-IF는 이런 문제를 해결하기 위해 지난 5월 말 USB-C 관련 규격을 2.1로, USB-PD 규격을 3.1로 개정했다. 이를 통해 USB-C 단자를 통해 공급 가능한 전력량을 기존 100W에서 240W로 높였다.

개정된 규격에서는 기존에 지원하던 5/9/15/20V 전압 이외에 28V, 36V, 48V로 전원을 공급할 수 있게 됐다. 전류량을 5A(암페어)로 올린다면 이론상 최대 240W 전력 공급이 가능하다.당시 USB-IF는 "개정된 규격을 적용한 노트북과 USB-PD 충전기, 고용량 전력 공급을 감당할 수 있는 USB-C 케이블이 이르면 올 하반기부터 출시될 예정"이라고 전망했다.

■ 첫 적용 제품은 애플 맥북프로 16형용 어댑터

관련 업계는 해당 제품이 일러도 내년 초에나 등장할 것으로 예상했다. 그러나 예상을 깨고 반년도 채 지나지 않은 지난 19일 이를 적용한 제품이 등장했다. 바로 애플이 공개한 M1 프로·맥스 탑재 맥북프로 16형이다.

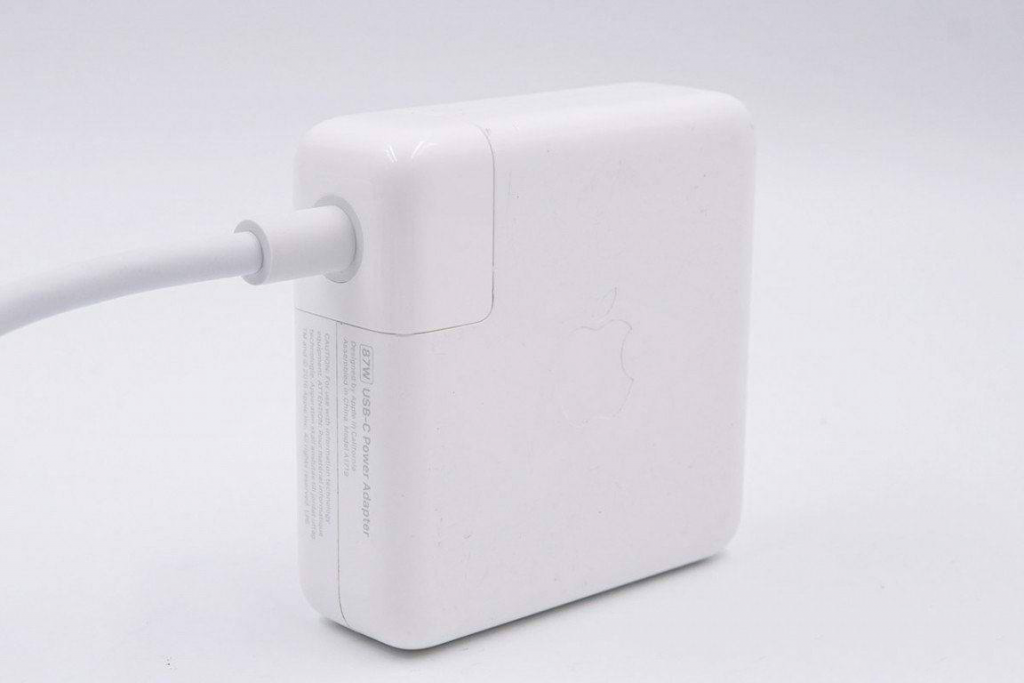

맥북프로 16형에 기본 제공되는 140W USB-C 전원 어댑터. (사진=애플)
맥북프로 16형에 기본 제공되는 140W USB-C 전원 어댑터는 최대 28V, 5A로 맥북프로에 전원을 공급한다. USB-PD를 지원하는 스마트폰이나 태블릿도 충전 가능하며 30분만에 맥북프로 전체 배터리 용량의 50%를 채우는 급속충전도 지원한다.

또 전력변환용 반도체로 GaN(질화갈륨) 소재 반도체를 적용해 크기를 줄이고 전력 변환 효율도 높였다.

■ 어댑터는 준비 완료..."케이블이 문제"

애플을 시작으로 내년 초부터는 전용 어댑터 대신 USB-PD 방식 어댑터를 기본 제공하는 고사양 게임용 노트북이나 워크스테이션, 혹은 이들과 호환되는 서드파티 충전 어댑터가 대거 등장할 것으로 보인다.

그러나 문제는 케이블이다. 4-5A가 넘는 전류를 안정적으로 공급하려면 기존 스마트폰이나 태블릿, 노트북 충전용으로 쓰던 케이블로는 불가능하다. 내부 전선이 가는 규격 미달 제품으로 충전을 시도할 경우 발열에 따른 화재 위험도 있다.



안전한 전원 공급을 위해서는 충전시 발열을 최소화할 수 있는 고품질 케이블이 필요하다. (사진=지디넷코리아)
이 때문에 애플도 기본 제공되는 USB-C-맥세이프3 케이블에서만 고속충전 기능을 활성화했다. 애플은 맥북프로 16형에 대해 "USB-C(썬더볼트4) 단자 중 어느 쪽에 케이블을 연결해도 충전은 가능하지만 고속충전 기능은 전용 케이블에서만 작동한다"고 설명하고 있다.



http://naver.me/xC6NE82m



USB-C 단자로 최대 240W까지 충전 가능해졌다

USB 관련 업계 표준화 단체인 USB-IF(시행자 포럼)가 지난 5월 USB-C 단자를 통해 기존 최대 100W에서 240W까지 공급할 수 있는 새로운 규격을 선보인 데 이어 불과 반 년 만에 이를 실제로 구현한

n.news.naver.com




새로운 140W USB-C 고속 충전

드디어 새로운 PD 충전기가 등장합니다.Macbook Pro 2021 16인치에는 새로운 140W USB-C 충전기가 장착되어 있습니다.모양 디자인은 Apple PD 충전기 제품군 스타일과 일치하지만 정사각형이 아닌 직사각형입니다. 맥북프로 2021년형 14인치 로우엔드 모델은 67W USB-C 충전기를, 14인치 하이엔드 모델은 96W USB-C 충전기를 탑재했다. 모든 모델은 2미터 길이의 MagSafe 3 마그네틱 충전 케이블과 함께 제공되며 케이블의 입력 인터페이스는 USB-C입니다.

충전 헤드 네트워크는 현재 주류 USB PD3.0 고속 충전 표준의 전력 제한이 20V5A, 즉 100W이기 때문에 Apple의 새로운 140W USB-C 충전기에 매우 관심이 있습니다. 자기 인력 커넥터의 접촉 성능은 이러한 큰 전류를 전달하지 못할 수 있으며 전압을 높이는 것이 상대적으로 더 안전합니다. USB-IF 협회가 앞서 USB PD3.1 규격을 발표하고 28V, 48V 등 고전압 지원을 추가한 점을 감안하면 충전 헤드넷은 애플의 140W 충전기가 최신 PD3.1 규격을 사용할 가능성이 높다고 추측했다. 28V5A 출력을 달성합니다.

2021년 10월 20일 공업 정보화부 정보 데이터베이스에 있는 Apple 140W가 마침내 공식적으로 네트워크에 진입하여 28V5A / 20.5V5A의 출력 전압을 지원하여 충전 헤드 네트워크의 추측을 확인했습니다.

100W USB PD 3.1 표준을 깨다

USB PD는 영어로 USB Power Delivery라고 합니다. USB PD3.1은 현재 충전 속도와 호환성에 중점을 둔 PD 고속 충전의 최신 표준입니다.

2021년 5월 25일 USB-IF 협회는 전원 공급 장치 기능에 대한 장을 업데이트한 USB Type-C 케이블 및 인터페이스 표준 v2.1 버전을 출시했습니다. USB PD3.1 사양은 원본 USB PD3.0 콘텐츠를 SPR(Standard Power Range)로 분류하고 최대 전력은 100W로 그대로 유지하면서 동시에 EPR(Extended Power Range)이 추가된다. 100W에서 240W로 확장되었습니다.

USB PD3.1 고속 충전 사양은 전력을 표준 전력 범위(줄여서 SPR)와 확장 전력 범위(줄여서 EPR)의 두 가지 범위로 나눕니다. 표준 전력 범위는 현재 시장에서 주류 USB PD3.0 PPS 고속 충전 표준이며 최대 충전 전력은 100W로 변경되지 않고 새로 추가된 28V, 36V 및 48V 전압은 확장 전력 범위에 속하며 최대 출력 전류는 5A에 해당하며 최대 출력 전력은 240W에 도달할 수 있습니다.

USB PD3.1 표준은 3개의 새로운 고정 전압 세트 외에도 확장된 전력 범위, 즉 15V-28V 5A, 15V-36V 5A 및 15V-48V에 3개의 조정 가능한 전압 파일 세트(줄여서 AVS)를 추가합니다. 5A . AVS의 최소 스텝은 0.1V이며, PDP 기반의 정전력 제한 모드는 계속된다.

고성능 노트북, 240W PD 충전 통합

이전에는 USB PD3.0 20V5A 100W 고속 충전 전력의 상한선으로 제한되었던 PD 고속 충전은 울트라북 및 휴대용 노트북, 강력한 성능과 독립 그래픽 카드를 갖춘 고성능 노트북, 워크스테이션 및 게임용 노트북에서만 표준입니다. 100W 이상에서는 정사각형 포트, DC 포트 및 기타 인터페이스만 전력 전송에 사용할 수 있습니다. PD 충전을 지원하더라도 성능이 제한됩니다.

이제 애플은 맥북프로 2021에서 140W 충전기를 사용하며 PD3.1 고전압 규격의 대중화를 주도할 것으로 예상되며 대부분의 고성능 노트북에 240W 상한선이면 충분하다. 휴대폰, 태블릿, 노트북 등 소비자용 디지털 제품 외에도 디스플레이, 서버, 전동공구, 보안 POE 전원, 전기자전거 등의 분야에도 활용 가능하며 "모든 것이 충전 가능하다"는 비전을 실현하고 있다. ".

또한 USB PD 3.1은 더 높은 전압과 더 높은 전력을 가지고 있지만 일반적인 표준으로 PD 3.1은 일반 PD3.0, PD2.0 및 기타 고속 충전 표준과 하위 호환이 가능합니다. 동일한 충전 장치를 사용하십시오. 또한 USB PD3.1 규격에서 USB Type-C 케이블은 20V 정격 일반 케이블과 50V 정격 EPR 케이블의 두 가지 사양으로 구분되며, 100W 이상의 전원 출력을 위해서는 EPR(연장 전원) 5A.케이블, SPR에서 EPR로 들어가려면 Source, Sink, Cable 간에 EPR 특정 정보 핸드셰이크를 통과해야 합니다. 사용자는 충전기의 갑작스러운 출력 및 장치 손상에 대해 걱정할 필요가 없습니다.

충전 헤드 네트워크 요약

Macbook Pro 2021은 14인치와 16인치 모델로 출시되며, 새롭게 출시된 M1 시리즈 프로세서 M1 PRO / M1 MAX는 최대 에너지 소비율, 초슬림 베젤 120Hz 적응형 주사율 화면, 미니 LED 백라이트 어레이를 제공합니다. 이전의 급진적인 전체 USB-C 인터페이스와 달리 Macbook Pro 2021은 풍부한 인터페이스 구성을 가지고 있으며 모든 기능을 갖춘 Thunderbolt 인터페이스 3개를 모두 충전할 수 있습니다.

Thunderbolt의 충전용 USB-C 인터페이스 외에도 최대 충전 전력이 140W인 MagSafe 3 마그네틱 충전 인터페이스가 탑재되어 있으며, Apple에서 새롭게 선보이는 140W USB-C 충전기(16인치 모델), USB-C에서 MagSafe 3 마그네틱 충전 케이블까지의 길이는 2미터입니다.

Apple 140W 충전기에는 두 가지 가능성만 있습니다. 하나는 20V7A 비표준 경로이지만 마그네틱 인터페이스는 그 높은 전류를 전달해서는 안 됩니다. 다른 하나는 전압이 증가한 28V5A PD 3.1 경로입니다.인터넷에서 볼 수 있습니다. 140W 충전기는 28V5A의 고전압 출력 방식을 채택한 산업 정보 기술부의 액세스 정보. 업계 일부 제조사들이 100W 이상의 비표준 PD 충전기를 도입했지만, 애플이 항상 표준을 고수해온 점을 고려할 때 이번에는 140W 충전기에 PD 3.1을 채택할 가능성이 매우 높다. 고성능 노트북을 홍보합니다. PD 3.1 버전으로 마이그레이션하고 산업 체인이 실행 상태를 유지하도록 하는 동시에 관련 액세서리의 생산 및 연구 및 개발을 주도합니다. 가까운 장래에 고성능 노트북이 큰 검은색 벽돌 전원 어댑터와 완전히 작별을 고하십시오.



https://www.chongdiantou.com/wp/archives/103444.html



Macbook Pro 2021配备140W充电器,采用USB PD3.1 28V5A新标准 - 充电头网

2021年10月19日凌晨1点,苹果举行特别活动,发布了AirPods 3、2021 Macbook Pro,另外还带来了HomePod mini新配色。这次发布会全程无尿点,AirPods 3将接力成为下一代TWS耳机中坚主力,而Macbook Pro 2021更是

www.chongdiantou.com







애플은 2016년 자사의 맥북 프로 모델에서 수년 동안 지속된 디자인인 Thunderbolt 포트를 제외한 모든 포트를 오늘까지 제거했다. 새로 발표된 2021년 맥북 프로 모델에는 SD 카드 슬롯과 HDMI 포트가 3개의 Thunderbolt 포트와 함께 포함되어 있다.


애플의 새로운 기계에 대한 기술 사양에서 언급된 바와 같이, HDMI 포트는 불행히도 최고가 아니다. HDMI 2.1 포트 대신 HDMI 2.0 포트다.

HDMI 2.0 포트는 해상도가 최대 60Hz인 4K 디스플레이를 한 개까지 지원한다. HDMI 2.1 기술을 사용하면 포트가 120Hz의 새로 고침 속도로 4K 디스플레이를 실행할 수 있었을 것이다.

올해 초 출시된 애플 TV 4K에는 HDMI 2.1 포트가 있어 애플이 맥북 프로 모델에 HDMI 2.1을 포함하지 않은 것이 궁금하다.







https://twitter.com/tapbot_paul/status/1450166030446235650?s=20




Thunderbolt 4 포트를 통해 M1 Pro MacBook Pro 모델은 60Hz에서 최대 6K 해상도의 외부 디스플레이를 2개까지 지원한다. M1 Max MacBook Pro 모델은 최대 6K 해상도의 외부 디스플레이를 3개까지 지원하며, 60Hz에서 최대 4K 해상도의 외부 디스플레이를 1개까지 지원한다.





관련 라운드업: MacBook Pro 13", MacBook Pro 16"

구매자 가이드: 13" 맥북 프로(Buy Now), 16" 맥북 프로(Buy Now)

관련 포럼: 맥북 프로



https://www.macrumors.com/2021/10/18/macbook-pro-hdmi-2-0-port/



New MacBook Pro Models Include HDMI 2.0 Port Instead of HDMI 2.1

Apple in 2016 removed all of the ports from its MacBook Pro models except for Thunderbolt ports, a design that persisted for years -- until today....

www.macrumors.com







Intel® Evo™ 노트북 사용자는 전원 및 즐겨 사용하는 액세서리에 연결하기 위한 가장 빠르고 간단하며 가장 안정적인 케이블 솔루션을 제공하는 Thunderbolt™ 기술로 컴퓨팅 경험을 극대화할 수 있습니다.



사용자는 노트북을 어디든 가지고 다닐 수 있고 뒤집을 수 있고 뒤집을 수 있는 단일 케이블로 노트북을 쉽게 연결하여 컴퓨터를 충전하는 동안 Thunderbolt 도크 또는 외부 모니터를 즐길 수 있습니다. 주요 Thunderbolt 액세서리는 빠른 충전, 대기 시간을 최소화하기 위한 빠른 절전 모드 해제, 랩톱 디스플레이를 보완하는 고품질 도킹 모니터, 빠른 전송 속도와 광범위한 호환성을 제공하는 스토리지와 같은 주요 기능을 지원하여 Intel Evo 플랫폼 경험을 극대화합니다. 모든 Thunderbolt 제품은 광범위한 제품 유형 및 제조업체에서 일관된 사용자 경험을 보장하기 위해 엄격한 인증 및 테스트를 거칩니다. 이 모든 것과 더 많은 것을 얻으려면 Thunderbolt 아이콘을 찾으십시오.



다음은 Intel Evo 노트북의 경험을 극대화하는 휴가철을 위한 몇 가지 훌륭한 액세서리입니다.



DOCKS



Anker Thunderbolt 4 12 in 1 Dock:  Anker Apex 12 in 1 도킹 스테이션은 Thunderbolt 4 기술 덕분에 업계 최고의 사양으로 포괄적인 연결을 제공합니다. 최대 속도로 노트북에 전원을 공급하고, 동시에 최대 3개의 모니터를 연결하고, 최대 40Gbps(초당 기가비트)의 총 대역폭 덕분에 최대 속도로 파일을 전송할 수 있습니다.



Belkin Thunderbolt 3 Dock Core:  Belkin의 Thunderbolt 3 Dock Core는 Thunderbolt 기술의 속도, 고화질 및 성능을 Intel Evo 노트북에 제공합니다. 40Gbps의 대역폭을 제공하는 Dock Core는 듀얼 4K 60Hz 모니터 지원, 여러 주변 장치를 연결하는 포트를 제공하고 기존 전원 공급 장치를 연결하여 노트북을 충전 상태로 유지합니다. Belkin Thunderbolt 3 Dock Core는 연결된 단일 케이블을 통해 확장된 고성능 워크스테이션을 만드는 간소화된 방법입니다.



Dell WD19TBS Thunderbolt Dock:  Dell Thunderbolt Dock – WD19TBS를 사용하면 어떤 시스템을 사용하든지 그 어느 때보다 쉽게 ​​전원, 데이터, 오디오 및 비디오를 제공하고 주변 장치에 연결할 수 있습니다. 또한 단일 5K 및 이중 4K 모니터를 포함하여 최대 3개의 디스플레이를 지원하므로 사용자는 필요한 모든 것에 연결할 수 있습니다.



HP Thunderbolt Dock G2:  초고속 Thunderbolt 기술을 통해 최대 2개의 4K 디스플레이를 지원하는 도크로 멀티태스킹, 생성 및 공동 작업 속도가 빨라집니다. HP Thunderbolt Dock G2는 Intel Evo 노트북과 모든 Thunderbolt 및 USB-C™ 기반 노트북에서 작동하는지 테스트를 거쳤습니다.



Kensington SD5700T Thunderbolt 4 듀얼 4K 도킹 스테이션:  최초의 세대인 SD5700T Thunderbolt 4 듀얼 4K 도킹 스테이션(90W PD 포함)은 현재와 미래에 프리미엄 Thunderbolt 혜택을 제공합니다. 11개 포트, 단일 8K@30Hz 또는 최대 이중 4K@60Hz 비디오, 40Gbps 총 대역폭, UHS-II SD 4.0 카드 리더기 속도 등을 포함한 기능으로 Thunderbolt 4 지원 Intel Evo 기반 노트북의 경험을 극대화하십시오.



Lenovo Thunderbolt 3 Essential Dock:  Lenovo Thunderbolt 3 Essential Dock은 합리적인 가격에 프리미엄 독의 성능을 제공합니다. Thunderbolt 3로 구동되는 이 제품은 듀얼 4K 디스플레이, 초고속 40Gbps의 총 대역폭으로 생산성을 높이도록 설계되었으며 최적화된 다양한 비디오 및 데이터 포트를 제공합니다. Thunderbolt 또는 USB-C 노트북에 연결된 단일 표준 Thunderbolt 케이블만 있으면 작동합니다.





모니터



Samsung CJ79 Thunderbolt 3 커브드 모니터:  Samsung의 CJ791 시리즈 울트라 와이드 커브드 모니터는 WQHD(Wide Quad HD) 해상도와 결합된 최첨단 양자점(QLED)으로 생생한 색상과 섬세한 디테일을 제공하는 동시에 베젤이 거의 없는 프레임이 깨끗한 화면을 제공합니다. 바라보다. Thunderbolt 3 연결은 깔끔한 작업 공간을 위해 단일 케이블 연결을 통해 디지털 디스플레이, 데이터(USB 및 Thunderbolt) 및 전원의 전송을 가능하게 하여 더욱 향상되었습니다.





STORAGE

OWC Envoy Pro FX 휴대용 SSD:  OWC Envoy Pro FX 휴대용 SSD는 최대 속도, Thunderbolt 성능을 제공하며 Thunderbolt, USB-C 및 USB-A와 함께 작동하는 최초의 범용 드라이브입니다. Envoy Pro FX는 Thunderbolt가 장착된 Intel Evo 노트북에서 성능을 극대화할 수 있는 속도와 다른 USB 포트와의 호환성을 제공합니다.



Sabrent Thunderbolt 인클로저 NVMe SSD:  XTRM-Q 외장형 솔리드 스테이트 드라이브(SSD)는 휴대용 폼 팩터에 성능, 안정성 및 내구성을 제공하여 크리에이티브, 가정, 직장 및 고급 사용자에게 적합합니다. Thunderbolt의 40Gbps 대역폭 덕분에 XTRM-Q 드라이브는 최대 2700MB/s의 전송 속도를 제공할 수 있습니다.



Intel의 클라이언트 연결 사업부 제너럴 매니저인 Jason Ziller는 "오늘날과 같이 기술이 넘쳐나는 세상에서 안정적인 PC 설정은 연결 상태를 유지하고 업무와 삶의 책임을 완수하는 데 필수적입니다."라고 말했습니다. "Intel Evo 인증 노트북과 함께 사용되는 Thunderbolt 액세서리는 이상적인 PC 환경을 구현하는 데 도움이 됩니다."





Thunderbolt 액세서리 프로그램에 대한 자세한 내용은  intel.com/evo를 참조하십시오 .

인텔 파트너 사례:  Intel.com의 인텔 고객 집중 조명  | 인텔 뉴스룸의 파트너 스토리



https://www.intel.com/content/www/us/en/newsroom/article/maximize-intel-evo-laptop-experience-thunderbolt-accessories-holiday.html#gs.ctvzzx



Maximize the Intel Evo Laptop Experience with Thunderbolt Accessories...

Take a laptop anywhere and easily connect to a range of devices with a flippable and reversible cable.

www.intel.com







2021년 9월 24일| 에 의해 디지털 사이 니지 오늘



우리 중 많은 사람들이 4K 콘텐츠 배포의 가용성 증가와 관련된 기회를 환영했습니다. 그리고 올해 HDMI 2.1 사양의 제품 에코시스템이 출시됨에 따라 새로운 것이 여러 디지털 사이니지 영역에 영향을 미치고 있습니다. 공항, 캠퍼스, 이벤트 시설 및 소매 시설은 4K@120Hz 및 8K@60Hz 해상도 및 재생 빈도를 제공하는 48Gbps 대역폭을 지원하는 사양의 기능으로 업그레이드하고 미래에 대비할 수 있습니다. 특수 애플리케이션을 위한 10K 해상도도 사용할 수 있습니다. 또한 소스 및 디스플레이는 이제 동적 HDR과 더 적은 수의 케이블이 필요한 소스 및 디스플레이 인프라를 통해 더 넓은 색 영역을 지원할 수 있습니다.



와우 가져와!

이 모든 것의 목적은 무엇입니까? 그 대답은 새로운 제품과 솔루션이 소비자와 상업 사용자의 증가하는 기대에 부응하기 위해 끊임없이 진화한다는 것입니다. 와우 요소를 달성하려면 항상 더 높은 임계값이 있습니다. 이전보다 더 많은 정보를 표시하는 더 큰 디스플레이, 더 높은 해상도 및 재생 빈도로 더 몰입감 있는 경험을 제공할 수 있습니다.



소비자 및 e스포츠 시장이 빠르게 성장함에 따라 HDMI로 향상된 게임 기능을 사용할 수 있는 기회가 이러한 흥분에 더합니다. 사실, 거의 모든 주요 TV 제조업체는 HDMI 2.1 고급 게임 기능을 지원하는 새로운 디스플레이 라인을 적극적으로 홍보하고 있습니다. 그들의 총체적인 마케팅 노력은 집에서든 e-스포츠 경기장에서든 디스플레이에서 최고의 성능을 요구하는 하드코어 게이머를 위해 새로운 디스플레이가 사용될 수 있다는 인식을 제고하고 있습니다.



HDMI Gaming은 광대역 제공, 현장 연결 제공, 설치 장비 제조 또는 통합 서비스 제공 여부에 관계없이 디스플레이 제조업체뿐만 아니라 다양한 서비스 제공업체에게도 기회를 제공합니다. 그리고 초고속 서비스와 지원에 대한 수요를 창출하고 있는 것은 일반적인 상용 애플리케이션뿐만 아니라 빠르게 성장하는 e-스포츠 시장입니다. 대학에는 이제 e-스포츠 팀이 있고 새로운 시설을 건설하고 있으며 게이머와 청중 모두를 위한 새로운 대회 장소가 생겨나고 있습니다.



HDMI 사양의 공식 라이선스 에이전트인 HDMI Licensing Administrator Inc.(HDMI LA)도 HDMI 게임 홍보대사 및 토너먼트 지원 프로그램을 통해 인지도를 높이는 데 도움을 주고 있습니다. HDMI LA의 마케팅 부사장인 Brad Bramy는 "우리 게임 홍보대사는 HDMI 기능에 e스포츠 참가자를 참여시키기 위해 많은 노력을 기울였습니다."라고 말했습니다. "Repeat.gg의 Fortnite 및 League of Legends 토너먼트 후원과 함께 우리는 새로운 게임 기능에 대한 높은 관심과 대형 디스플레이의 성능 기대치 증가를 확인했습니다."



HDMI 2.1 향상된 게임 기능에 대해 알아보려면 4K@120Hz, 8K@60Hz 및 Dynamic HDR이 있다는 것을 기억하십시오. 최신 고비트 전송률 오디오 형식과 Dolby Atmos 및 DTS:X를 지원하는 eARC(Enhanced Audio Return Channel)도 지원합니다. 게임별 기능은 다음과 같습니다.



  • 가변 재생률(VRR)은 지연, 떨림 및 프레임 찢어짐을 줄이거나 제거하여 보다 유연하고 세부적인 게임 플레이를 제공합니다.
  • 자동 낮은 대기 시간 모드(ALLM)를 사용하면 이상적인 대기 시간 설정이 자동으로 설정되어 매끄럽고 지연 ​​없이 중단 없이 시청하고 상호 작용할 수 있습니다.
  • QFT(Quick Frame Transport)는 지연이 없는 원활한 게임과 실시간 대화형 가상 현실을 위해 대기 시간을 줄입니다.

출시된 새로운 게임용 TV와 함께 시장 생태계를 완성하기 위해 올해 사용할 수 있는 다른 HDMI 2.1 지원 장비가 있습니다. 물론 가장 잘 알려진 것은 Sony PS5와 Xbox Series X 콘솔입니다. 새로운 HDMI 2.1 지원 PC 모니터와 Nvidia 및 AMD의 게임용 그래픽 카드도 있습니다. 올해 널리 출시될 다른 제품에는 HDMI 2.1 기능을 모두 지원하는 유일한 HDMI 케이블인 긴 활성 광 케이블을 포함한 최신 초고속 HDMI 케이블이 있습니다.



자세한 내용은 www.hdmi.org를 방문하십시오.

채택 상표 HDMI, HDMI 고화질 멀티미디어 인터페이스, 초고속 HDMI 및 HDMI 로고는 HDMI Licensing Administrator Inc.의 등록 상표 또는 상표입니다.



https://www.digitalsignagetoday.com/blogs/hdmi-21-digital-signage-ecosystem-delivers-opportunities/



HDMI 2.1 digital signage ecosystem delivers opportunities

Many of us have welcomed the opportunities associated with the increasing availability of 4K content distribution. And this year, something new is impacting several digital signage areas now that the HDMI 2.1 specification's ecosystem of products is becomi

www.digitalsignagetoday.com



AMD, USB4 DP 터널링을 위한 Linux 드라이버 지원 준비



2021년 10월 4일 오후 1시 45분(EDT)  Radeon 에서 Michael Larabel이 작성했습니다





언급할 가치가 있는 AMD 오픈 소스 Linux 그래픽 드라이버 엔지니어의 최신 패치 시리즈는 USB4 연결을 지원하는 차세대 AMD 하드웨어에 대한 USB4 DisplayPort 터널링 지원에 관한 것입니다.

USB4 사양은 DisplayPort 1.4(DisplayPort 2.0 Alternate Mode 뿐만 아니라 오늘날 패치 작업의 초점은 아님)의 터널링을 허용하며 이것이 이 새로운 AMDGPU 드라이버 작업이 DP over USB4 연결을 처리하기 위한 것입니다.

현재 AMD는 현재 세대 하드웨어에서 USB4를 지원하지 않지만 변화하고 있습니다... USB4를 지원하는 AMD Ryzen 6000 모바일 "Rembrandt" 프로세서에 대한 소문이 있었습니다. 실제로, 이 패치에서 그들 중 하나가 "Yellow Carp"를 언급하며 Rembrandt로 여겨지는 것에 대한 Linux 코드명입니다. 따라서 차세대 AMD 노트북의 경우 예상대로 USB4 지원이 제공되어야 합니다.

AMD는 이번 여름부터 공개적으로 Yellow Carp 지원을 작업해 왔으며 이제 USB4 DisplayPort 터널링을 제자리에 배치하는 것과 같은 다른 개선 사항에 대해 분기하는 것을 보는 것이 좋습니다.

AMDGPU 커널 그래픽 드라이버에 대한 초기 USB4 DP 터널링은 2,000줄 미만의 코드로 현재로서는 메일링 리스트에 있습니다.. 검토가 완료되고 5.16 주기에 맞춰 준비되었는지 확인할 것입니다.



https://www.phoronix.com/scan.php?page=news_item&px=AMDGPU-USB4-DP-Tunneling



AMD Prepares Linux Driver Support For USB4 DP Tunneling - Phoronix

Michael Larabel is the principal author of Phoronix.com and founded the site in 2004 with a focus on enriching the Linux hardware experience. Michael has written more than 20,000 articles covering the state of Linux hardware support, Linux performance, gra

www.phoronix.com



안녕하십니까 ? EddyLab입니다.





2021년초 부터 USB4와 썬더볼트 개념관련으로

순차적으로 게시글을 올려 드리고 있습니다.

"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819

https://cafe.naver.com/mk802/43696



"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설

"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819 최근에 1달동안 썬더볼트와 USB4 ...

cafe.naver.com





앞서 21년5월에 "USB PD EPR" 관련으로 새로운 Spec이 발표되었고,
USB PD로 240W까지 공급가능하도록 하겠다는 발표가 있었는데,
이제 정말 제품 상용화 단계로 넘어가는 것 같네요 ^^



USB Type-C의 공급 능력을 240W로 끌어 올린다 "USB PD EPR"

https://cafe.naver.com/mk802/42728



USB Type-C의 공급 능력을 240W로 끌어 올린다 "USB PD EPR"

대한민국 모임의 시작, 네이버 카페

cafe.naver.com

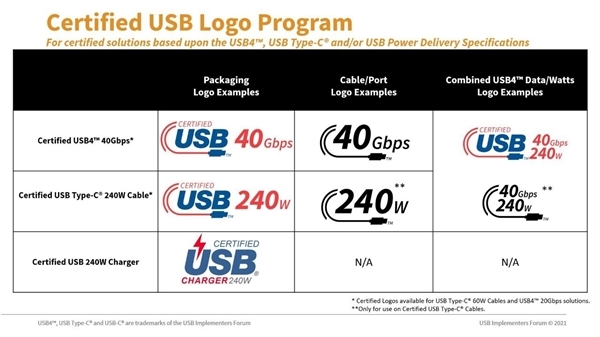

하기 USB-IF 신규 발표내용은
규격에 대한 내용의 혼란을 방지하기 위해서
정식 로고체계를 개선한 내용입니다.

1)  기존 USB4 40Gbps (Data전송속도)

USB-IF 인증 USB4™ 케이블(40Gbps)(Power Delivery 포함)

그래서 USB-IF 인증을 받은 제품에는

왼쪽로고가 제품 포장지에 "CERTIFIED USB40™ Gbps"

으로 표시되도록 되어 있습니다.

Cable Matters USB4 40G 인증케이블 (1M)



2) 신규로 USB PD 전원 충전 로고가 추가 되게 됩니다.



위 로고를 잘 보면, USB4가 아니라도,

240W USB PD지원이 되는 Spec 제품이 있을 수 있다는

경우의 수가 보여지네요 ^^;;




USB-C 케이블은 더 빠른 240W 충전 표준을 위해 새롭고 혼란스러운 로고를 얻습니다.

또 다른 새로운 USB-C 브랜드 표준







다양한 형태의 USB 표준을 유지하는 그룹인 USB-IF(USB Implementers Forum)
기업이 USB4 및 240W 전력과 함께 USB-C 케이블 및 패키징을 브랜드화하는 데 사용할 수 있는 새로운 공식 로고  도입 했습니다. 표준. 목표는 고귀한 것으로, USB-C 케이블을 구매할 때 다양한 유형의 USB-C 케이블(충전 및 데이터 전송 속도와 같은 면에서 크게 다를 수 있음)에 대한 혼동을 줄이는 데 도움이 되는 것을 목표로 합니다.



당연히 USB-IF는 고유한 지혜로...
고객에게 충전 및 데이터를 표시하는 데 도움이 되도록 곧 케이블 및 충전기 포장을 장식할 수많은 새 로고가 있는 유일한 방법으로 모든 것을 단순화하기로 결정했습니다. 장치 지원 속도를 높입니다.
충전 및 데이터 사양에 대한 7개의 새로운 로고 차트만큼 "단순"한 것은 없기 때문입니다.







새로운 브랜딩은 올해 초 발표된 최근 USB PD(USB Power Delivery) 3.1 사양과 관련 이 있습니다. 이 사양  (혼란스럽게도) USB Type-C 릴리스 2.1 사양의 일부이며 최대 240W의 전력 — 올바른 케이블과 충전기가 있다고 가정합니다. 앞에서 언급한 숫자와 사양 릴리스의 혼란이 소비자 친화적이지 않은 악몽이라는 점을 감안할 때 새 로고(USB4 인증 장치에 대해 지원되는 최대 속도와 충전을 명확하게 명시함)는 없는 것보다 확실히 낫습니다.



그러나 새로운 로고는 USB-C 표준이 여전히 얼마나 혼란스러운지 보여주는 데 도움이 됩니다. 40Gbps 데이터 전송 속도와 더 느린 20Gbps 속도를 지원하는 별도의 로고가 있으며 240W 및 60W의 두 가지 전력 사양도 있습니다. 더 화가 나는 것은 표준이 함께 묶여 있지 않다는 것입니다. 40Gbps 데이터 전송을 지원하지만 더 느린 충전을 지원하는 케이블을 얻을 수 있습니다. 파일 전송에 좋지 않은 고속 충전 240W 케이블을 얻을 수 있습니다. 둘 다 얻을 수 있지만(하드웨어가 고속 충전과 데이터 속도를 모두 지원하는 경우를 나타내는 결합된 로고를 제공하는 USB-IF 포함), 제조업체가 실제로 브랜딩을 사용하고 고객이 모든 것을 파악해야 하는 부담은 여전히 ​​있습니다.



사양의 모든 작업 을 수행 하는 한 가지 유형의 케이블 만 있는 더 비싸지만 더 단순한 Thunderbolt 4 와 비교 하면 나머지 USB-C 세계가 여전히 약간 엉망이라는 느낌이 들지 않습니다. 그 중 일부는 기술이 향상되고 하드웨어가 개선되고 장치가 더 빠른 데이터 및 충전 지원을 필요로 함에 따라 지난 몇 년 동안 USB-C 표준이 얼마나 빠르게 변경되었는지 때문입니다. 그러나 USB-C가 플러그 앤 플레이 잠재력을 달성하려면 아직 갈 길이 멉니다.





https://www.theverge.com/2021/9/30/22702453/usb-c-pd-240-watt-charging-usb4-data-transfer-logo-branding-standard



USB-C cables are getting new, confusing logos for faster 240W charging standard

Know whether your new cable supports fast charging.

www.theverge.com



Thunderbolt™ 연결 제품군에 대한 또 다른 업그레이드 소식은 사용자에게 새 포트의 연결 기능과 기본 아키텍처에 대해 많은 질문을 던집니다. 이전 도킹 솔루션에 대한 의미와 새 Thunderbolt™ 4 장치에 새 도킹 솔루션이 필요한지 여부를 알고 싶을 것입니다.



빠른 대답은 Thunderbolt™ 3 도크를 Thunderbolt™ 4 장치와 함께 사용할 수 있지만 Thunderbolt™ 4 연결 이 도킹 시스템에 제공 하는 개선 사항에 대해 더 알고 싶을 수도 있다는 것 입니다.



Thunderbolt™ 4는 Thunderbolt™ 3에서 본 것과 같은 수준의 업그레이드는 아니지만 여전히 장치 연결에 새로운 기능을 제공합니다. Thunderbolt™ 3 또는 USB-C 지원 도킹 시스템을 사용하는 사람은 장치를 업그레이드할 때 고려해야 할 몇 가지 사항이 있습니다.



Thunderbolt™ 혁명

지난 10년 동안 Thunderbolt™는 데이터, 비디오 및 충전 기능의 새로운 시대를 열었습니다.
대부분의 제조업체가 HDMI 포트를 노트북에 통합하기 위해 노력하는 동안,
Apple은 비디오 출력을 포함한 모든 유형의 연결에 이 기술을 빠르게 채택했습니다.
고속 데이터 연결을 통해 Thunderbolt™는 MacBook과 같은 프리미엄 장치에서 빠르게 자리를 잡았습니다.



2013년까지 Thunderbolt™ 2를 사용하면 10Gbps 연결 속도가 20Gbps로 두 배 증가했습니다. 불과 2년 후 ThunderboltTM 3에서는 속도가 40Gbps로 두 배로 증가했습니다. Thunderbolt™에서 Thunderbolt™ 3으로의 Thunderbolt™ 연결 진화는 엄청났습니다. 그러나 Thunderbolt™ 3 연결 포트의 주요 이점 중 하나 는 USB-C  폼 팩터를 채택 했다는 것 입니다. 이는 많은 제조업체가 내부 구성 요소를 크게 변경하지 않고도 구현할 수 있는 통합 연결 포트를 의미했습니다.



Thunderbolt™는 이제 Intel의 10세대 Ice Lake CPU  일부입니다 .
이 차세대 CPU는 각각 최대 4개의 Thunderbolt™ 포트(측면당 2개)를 지원하고 40G USB 4 데이터 전송을 제공할 수 있습니다. 이 단 하나의 결정으로 인텔은 우리 장치에 대한 보편적인 호환성의 새로운 시대를 열었습니다.





Thunderbolt™ 4에서 사용할 수 있는 업데이트는 무엇입니까?

인텔은 2020년 중반에 Thunderbolt™ 4가 소비자에게 가져올 것에 대한 초기 혼란을 명확히 했습니다.
회사가 Thunderbolt™ 4 사양을 발표한 후 제조업체와 소비자는 조금 더 쉽게 쉴 수 있었습니다.
Thunderbolt™ 4가 기술에 약간의 변화를 가져오기는 하지만 포트 구성을 변경하거나 이전 버전과의 호환성을 위해 새 어댑터가 필요하지는 않습니다.

Intel에 따르면 Thunderbolt™ 4 업그레이드는 다음을 수행합니다.

  • USB4 사양 준수
  • 8000 시리즈 컨트롤러를 사용하여 성능 향상 및 범용 호환성 제공
  • 3,000Mbps 속도로 PCIe 데이터 전송을 32Gbps(16Gbps에서)로 증가
  • 절전 모드에서 깨우기 기능 포함
  • DMA 공격으로부터 보호하기 위해 Intel VT-d 직접 메모리 액세스로 보안 강화

Intel에 따르면 Thunderbolt™ 4 는 어디에서나 Thunderbolt™에 액세스할 수 있도록 하는 것을 목표로 합니다. 새로운 프로토콜과 컨트롤러가 통합된 랩톱은 2020년 말에만 출하되므로 2021년에는 더 많은 장치가 시장에 출시될 것으로 예상해야 합니다.



Thunderbolt™ 4 포트는 어떤 변경 사항을 제공합니까?

아키텍처 개선과는 별도로 Thunderbolt™ 4는 통합된 범용 연결 솔루션을 제공하는 것을 목표로 합니다. 워크스테이션에 Apple 제품을 사용하든 Windows 기반 PC를 사용하든 Thunderbolt™ 4를 통해 우리는 동일한 기능에 더 가까워지고 있습니다.



모든 포트 표준을 준수하는 것은 쉽지 않습니다. 지난 5년 동안 우리는 Thunderbolt™ 3, USB 3.0, USB 3.1, USB 3.2를 사용했으며 이제 USB4를 준비하고 있습니다. Thunderbolt™ 4는 이미 최신 USB4 사양을 준수하므로 통합 연결에 한 걸음 더 다가갈 수 있습니다.



또한 새로운 최소 표준은 Thunderbolt™ 4 포트에 대한 듀얼 4K 또는 단일 8K 비디오를 요구합니다. Thunderbolt™ 4는 USB-C 커넥터 유형을 사용하고 최대 90와트의 전력 공급을 제공하므로 뒤집을 수도 있습니다.



Thunderbolt™ 4에서 작동하는 도킹 시스템은 무엇입니까?

도킹 시스템과 관련하여 Thunderbolt™ 4는 보트를 흔들지 않습니다.
Intel은 새로운 아키텍처가 이전 Thunderbolt™ 3 시스템과 작동하도록 하여 새로운 Thunderbolt™ 4 장치와 함께 기존 도킹 스테이션을 계속 사용할 수 있도록 했습니다.



사용할 수 있는 한 가지 새로운 기능은 Thunderbolt™ 3(업스트림 1개 및 다운스트림 1개)보다 크게 향상된 4개의 Thunderbolt™ 포트(업스트림 1개 및 다운스트림 3개)를 제공하는 Thunderbolt™ 4입니다. 따라서 하나의 Thunderbolt™ 4 포트를 노트북에 연결한 다음 여러 모니터와 외부 SSD를 도킹 스테이션의 다른 Thunderbolt™ 4 포트 3개에 직접 연결할 수 있습니다.



새로운 Thunderbolt™ 포트가 도킹 연결에 어떤 영향을 미칩니까?

도킹 스테이션 프론트에 좋은 소식이 있습니다. Thunderbolt™ 4 노트북은 추가 어댑터나 연결 유형 없이도 모든 Thunderbolt™ 3 도킹 솔루션과 함께 작동합니다.



이전 버전과의 호환성은 Intel이 사용한 설계 기준 중 하나이므로 Thunderbolt™ 3 장치와 동일한 성능을 얻을 수 있습니다. Thunderbolt™ 4 기술 과 함께 제공되는 장치 는 동일한 연결 포트를 사용하며 책상 설정을 물리적으로 변경할 필요가 없습니다.



최신 Thunderbolt™ 연결과 호환되는 Kensington 도킹 스테이션

작업 배치와 루틴이 변경됨에 따라 범용 도킹 솔루션을 사용하면 향후 어디에서나 생산성을 유지할 수 있습니다. USB와 Thunderbolt™ 4 기술을 더 가깝게 이동한다는 것은 미래에 사용하는 기본 장치에 관계없이 최대 효율성을 위해 책상을 배치할 수 있다는 것을 의미합니다.



Kensington의 도크는 USB-C 또는 Thunderbolt™ 기술을 통한 범용 연결을 지원 합니다 .
Thunderbolt™ 4 노트북으로 업그레이드한 경우 도킹 시스템은 계속 작동합니다.
당사의 다양한 Thunderbolt™ 3 도크는 최대 데이터 전송(40Gbps), 다양한 전력 공급 옵션(최대 100W)을 제공하고 듀얼 4K 60Hz 비디오 및 단일 8K 60Hz 비디오 출력을 모두 지원합니다.

설정을 미래에 대비하고 싶다면 Thunderbolt™ 4 SD5700T 의 최신 솔루션도 제공합니다 .



모든 다양한 연결 유형을 위한 공간을 마련해야 했던 2007년 MacBook을 생각해 보십시오. 오늘날, 단일의 다목적 범용 Thunderbolt™ 4 포트에서 모든 연결을 얻을 수 있습니다. Kensington은 최고의 Thunderbolt™ 도킹 스테이션을 지속적으로 개발하고 모든 환경에서 성능을 향상시키는 혁신적인 솔루션을 제공합니다.





https://www.kensington.com/news/docking-connectivity-blog/does-a-thunderbolt-3-dock-support-thunderbolt-4-laptops/



Does a Thunderbolt™ 3 Dock Support Thunderbolt™ 4 Laptops? | Kensington

For anyone using a Thunderbolt™ 3 or USB-C enabled docking system, there are some things to consider when upgrading your devices.

www.kensington.com



kvm

KVM이란?

Keyborad Video Mouse 앞자만 모아놓은 것으로 각각의 PC 및 서버에

하나의 키보드, 모니터, 마우스로 제어할 수 있는 기능을 말한다.



모니터의 USB 포트에 키보드와 마우스를 연결하고 PC 2대를 각각

USB 업스트림 포트에 연결하여 서로 스위칭 하며 하나의 키보드와 마우스로 두대의 컴퓨터를 제어할 수 있다.



필수 KVM 스위치

 창조적 인 작업을하는 데있어 여러 입력 대응의 디스플레이를 사용하여 여러 대의 Mac과 Windows PC에서 전환하여 사용하는 분도 많다. 그 때 괴로운 것이 키보드와 마우스를 두는 곳이다. 책상 위의 공간이 제한되어 있으면 키보드와 마우스는 1 세트에 정리해 버렸 싶고, 키보드 마우스 비용도 늘어나 버린다.



 옛날부터 자주 묻는 것은 키보드 / 마우스 전환 장치, 이른바 'KVM "를 사용하는 방법이지만, 배선이 뒤범벅하는 근원이되기도한다. 하지만 PD2725U에는 KVM 기능이 내장되어있어 PD2725U의 USB 다운 스트림 포트 × 2에 연결된 USB 장치를 2 대의 Mac 또는 Windows PC에서 공유하는 것이 가능하다. 한쪽의 본체를 Thunderbolt 3 다른 한쪽을 USB 3.1 업스트림 포트에 꽂아서 영상 입력과 연동시키는 방법이된다.



 영상 입력 1 개는 Thunderbolt 3에 고정 KVM 스위치에 대한 또 다른 입력을 지정하는 형태이지만, KVM에 연동시키지 않는다면 모든 입력 포트에 다른 장치를 연결하는 것은 문제없이 행할 수있다.



하나의 PD2725U 마우스와 키보드를 연결하여두고, KVM 기능을 이용하여 상류의 본체를 전환 방법이다.   한쪽은 Thunderbolt 3 연결 인 것이 필요함 (그림은 설명서에서 발췌)



PC2 전용 디스플레이가 있어도, PC2와 PD2725U를 USB 케이블로 연결하면 마우스와 키보드를 일원화하는 방법도있다



KVM 설정도 OSD에서 실시한다.   Hotkey Puck G2의 버튼에 KVM 버튼을 할당하는 것도 가능하다



PBP (Picture By Picture)는 2 입력 동시 또는 4 입력을 동시에 한 화면에 표시 할 수 있습니다.   각 영상 신호는 PD2725U에서 스케일링 표시되므로 PBP에 넣은 순간에 해상도가 달라진다는 번거 로움은 없다



https://pc.watch.impress.co.jp/docs/topic/special/1352016.html



“MacBookと一発で色味が合う! ”クリエイター向け4KモニタBenQ「PD2725U」が超便利だった ~Windows

 動画編集を行なう環境においては、編集ソフトを動作させるPCがキモであることははもちろんだが、映像ソースを表示するディスプレイも無視できない重要な機材だ。

pc.watch.impress.co.jp







KVM이란?

Keyborad Video Mouse 앞자만 모아놓은 것으로 각각의 PC 및 서버에

하나의 키보드, 모니터, 마우스로 제어할 수 있는 기능을 말한다.



모니터의 USB 포트에 키보드와 마우스를 연결하고 PC 2대를 각각

USB 업스트림 포트에 연결하여 서로 스위칭 하며 하나의 키보드와 마우스로 두대의 컴퓨터를 제어할 수 있다.





전문가용 모니터답게 뒷면에 많은 단자들이 위치하고 있다.

측면에도 USB 단자가 2개 또 있다.





1. 메인 PC에서 DP - mDP 케이블로 모니터에 연결한다.

2. USB1 업스트림 포트와 메인 PC를 연결한다.

3. 두 개의 USB 다운스트림 포트에 각각 마우스와 키보드를 연결한다.

4. 서브 PC를 HDMI 케이블로 모니터의 2a나 2b에 연결한다.(DP 케이블로 연결해도 된다.)

5. USB2 업스트림 포트와 서브 PC를 연결한다.









출처 : https://m.blog.naver.com/gpicture/220739846529



QHD 델 모니터 UP2716D KVM 기능 사용하기

QHD 해상도 2560 x 1440을 가진 전문가용 델 모니터 UP2716D를 구매했다. 이 녀석이 일반 모니터와는...

blog.naver.com







Mac에서 Dell UltraSharp USB-C 모니터 사용



요약: 다음 문서에는 USB Type-C(USB-C) 케이블을 사용하는 Dell UltraSharp 모니터와 함께 Apple Mac 시스템을 사용하는 방법에 대한 정보가 포함되어 있습니다.



데이지 체인을 사용하여 다중 모니터 설정

  • Mac은 USB-C Thunderbolt 3 연결을 사용하여 모니터 데이지 체인을 지원합니다.
  • 일반적으로 Mac은 데이지 체인 설정을 통해 최대 2개의 모니터를 지원할 수 있습니다(한 모니터는 Mac에 직접 연결되고 다른 모니터는 첫 번째 모니터에 연결됨).
  • 모니터 데이지 체인을 수행하려면 Mac에 Thunderbolt 3 포트가 있어야 하며 첫 번째 모니터(Mac에 직접 연결됨)도 Thunderbolt 3을 지원해야 합니다(예: Dell UP2720Q 모니터).
  • 데이지 체인 모니터에서 지원되는 해상도는 각 모니터에 필요한 대역폭에 따라 더 낮을 수 있습니다.



참고: USB-C(DP 대체 모드)가 있는 Mac은 모니터 데이지 체인을 지원하지 않습니다. 데이지 체인 설정에서 연결된 경우 두 모니터 모두 클론 모드가 됩니다.




PIP, PBP 또는 KVM을 사용하여 다중 모니터 설정

PIP(Picture in Picture) 및 PBP(Picture by Picture)를 사용하면 연결된 컴퓨터 2대와 동시에 모니터를 사용할 수 있습니다. KVM을 사용하면 모니터에 연결된 단일 키보드 및 마우스 세트에서 최대 2개의 컴퓨터를 제어할 수 있습니다.


일부 대형 화면 Dell Ultrasharp USB-C 모니터에는 생산성을 극대화하는 데 도움이 되는 이러한 기능이 함께 제공됩니다.

USB-C가 장착된 Dell Ultrasharp
모니터
PIP/PBP KVM
U4919DW Yes Yes
U4320Q Yes No
U3219Q Yes Yes






PIP, PBP 또는 KVM 스위치를 설정하는 지침은 모니터 사용자 가이드를 참조하십시오.



https://www.dell.com/support/kbdoc/ko-kr/000131273/using-a-dell-ultrasharp-usb-c-monitor-with-a-mac



Mac에서 Dell UltraSharp USB-C 모니터 사용 | Dell 대한민국

증상 증상 정보가 없습니다. 원인 사용 가능한 원인 정보가 없습니다. 해결 목차: USB Type-C를 사용하는 Dell UltraSharp 모니터 모니터 설정 데이지 체인을 사용하여 다중 모니터 설정 PIP, PBP 및 KVM을

www.dell.com





EasyBlue



http://www.easyblue.co.kr/product/product.html



이지블루 - 제품소개, 전문가리뷰, 온라인판매처 안내



www.easyblue.co.kr







US224는 USB 2.0 주변기기 공유 스위치로 2대의 컴퓨터를 4개의 USB 장치 – 키보드, 마우스 그리고 최대 2개의 주변 장치를 공유하여 사용할 수 있습니다. 각 컴퓨터를 위해 추가 분리된 USB 키보드, 마우스와 주변 장치를 구매하는 추가 비용을 절감할 수 있습니다. US224는 올인원 디자인으로 2개의 분리된 USB 케이블을 컴퓨터에 연결하거나, 케이블 꼬임을 방지하여 설치가 간편하고 깔끔합니다.


외장 원격포트 선택이 있어 데스크탑 배치, 그리고 어느 컴퓨터가 USB 장치를 필요로 하는지 알 수 있는 추가 기능도 제공합니다. US224는 멀티미디어 환경 사무실에서 USB 주변기기 공유기의 최적의 제품입니다.



https://www.aten.com/kr/ko/products/usb-&-thunderbolt/%EC%A3%BC%EB%B3%80%EA%B8%B0%EA%B8%B0-%EC%8A%A4%EC%9C%84%EC%B9%98/us224/



2 x 4 USB 2.0 주변기기 공유 스위치 - US224, ATEN 주변기기 스위치

US224 2 x 4 USB 2.0 주변기기 공유 스위치

www.aten.com





https://www.aten.com/kr/ko/products/usb-&-thunderbolt/%EC%A3%BC%EB%B3%80%EA%B8%B0%EA%B8%B0-%EC%8A%A4%EC%9C%84%EC%B9%98/us3342/



2 x 4 USB-C 3.1 Gen2 주변기기 공유 스위치 (충전 포트 내장) - US3342, ATEN 주변기기 스위치

US3342 2 x 4 USB-C 3.1 Gen2 주변기기 공유 스위치 (충전 포트 내장)

www.aten.com











VL830을 이용한 보드의 일례



 VIA Technologies는 산하 VIA Labs (VLI)보다 USB4 엔드 포인트 장치 컨트롤러 "VL830 '을 발표했다. 2021 년 4 분기에 일부 파트너에 출하를 개시 할 예정이다.



 USB4 도킹 스테이션 용 제품에서 최대 40Gbps의 대역폭을 지원합니다. USB 이외에 DisplayPort의 기능도 가지고 있으며, Thunderbolt 4 / USB4 시스템에 최적화. DisplayPort 1.4a 출력과 5 개의 다운 스트림 포트 (중 4 기가 10Gbps 1 기가 480Mbps)를 포함한다. 이에 따라 최대 8K / 60Hz 디스플레이 1 대와 여러 개의 USB 3.1 장치를 동시 지원한다.



 DisplayPort Alternate Mode를 지원하는 USB Type-C 호환 기기와의 호환성도 갖추고있다. 패키지는 FCCSP 10x10mm. 현재 이미 VL830를 사용한 도킹 스테이션이나 다기능 어댑터의 조기 개발이 진행되고 있으며, 채용이 검토되고 있다고한다.

VL830을 이용한 보드의 일례



VL830



블록 다이어그램



https://pc.watch.impress.co.jp/docs/news/1351883.html



VIA、USB4ドッキングステーション向けコントローラ「VL830」

 VIA Technologiesは、傘下のVIA Labs(VLI)より、USB4エンドポイントデバイスコントローラ「VL830」を発表した。2021年第4四半期に一部パートナー向けに出荷を開始する予定。

pc.watch.impress.co.jp







설명

VIA Lab의 VL830은 최적화된 비용 구조와 USB4 사양을 완벽하게 준수하는 USB4 엔드포인트 장치 컨트롤러입니다. VL830은 USB 및 DisplayPort 기능을 모두 제공하고 Thunderbolt™ 4 또는 USB4 시스템과 함께 사용할 때 최대 성능으로 작동하며 USB Type-C를 통해 DisplayPort 대체 모드를 지원하는 이전 시스템과도 역호환되며 통합 USB 3.2 SuperSpeed ​​USB 10Gbps 허브를 특징으로 합니다. . VL830은 SuperSpeed(10Gbps), SuperSpeed(5Gbps), High Speed(480Mbps), Full Speed(12Mbps) 및 Low Speed(1.5Mbps) 장치의 모든 조합을 지원합니다. 통합 DisplayPort 1.4는 HBR3(32.4Gbit/s)의 최대 대역폭을 지원합니다.



주요 특징들

  • USB 사양 준수
    - 범용 직렬 버스 4 사양
    준수 모든 USB 3.2 ECN 및 현재까지의 준수 테스트 업데이트를 충족합니다.
    - 범용 직렬 버스 2.0 사양 준수
    USB 2.0 허브는 MTT 지원
    - 사내 USB PHY는 저전력 소비를 위해 고급 CMOS 프로세스를 사용합니다.
  • DisplayPort 사양 준수
    - DisplayPort 버전 1.4 준수
  • 보안 기능 지원
    - 디지털 서명 펌웨어(256비트 ECDSA)에 대한 하드웨어 지원
  • 통합 USB 장치
    - USB 3.2 SuperSpeed ​​USB 10Gbps 허브 장치
    구현 5Ports DFP(4x USB SS, 1x USB HS).
    - USB PD 액세서리 지원을 위해 구성
    가능한 USB 2.0 가상 장치로 구현된 USB 빌보드 클래스 1.2.2 장치
    (VL10X와 공동 작업)
    - USB 펌웨어 업데이트 가상 장치
  • 전체 측파대 신호 지원
    - 모든 포트에 대해 개별 및 집단 모드 작동 모두 지원 -
    PWM LED 상태 표시등 지원
    - 펌웨어용 SPI 인터페이스. USB 또는 I2C를 통해 펌웨어 업그레이드 가능.
    - 전문화된 애플리케이션을 위한 관리 인터페이스
  • 포괄적인 USB 배터리 충전 지원
    - USB 배터리 충전 사양 v1.2(SDP, CDP, DCP)
    지원 - 공급업체별 충전 모드 지원 Apple 2.4A, Samsung 등
    - YD/T 1591-2009
    지원 - 시스템이 일시 중단, 종료 또는 연결 해제된 경우 독립 실행형 충전
    지원 - USB 배터리 충전을 지원하도록 DFP 조합을 구성할 수 있음
  • 전원 및 패키지
    - 3.3V 및 1.05V 및 0.9V 입력 필요
    - 25MHz Xtal
    - FCCSP 녹색 패키지(10x10x1.03mm, 328볼이 있는 19x19 그리드)



https://www.via-labs.com/product_show.php?id=114



威鋒電子



www.via-labs.com

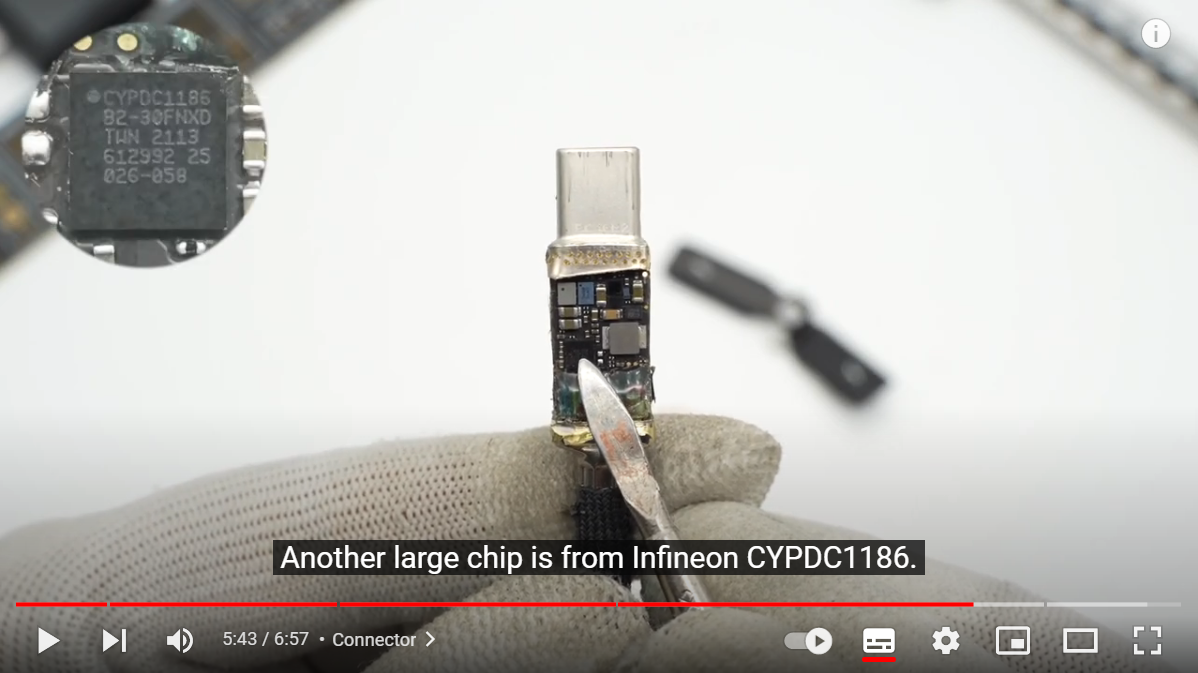

Why Can USB4 Be So Fast? Tear It Down to See It



https://youtu.be/6jWf5Ej2p1I



Why Can USB4 Be So Fast? Tear It Down to See It

If you wanna buy the tester of POWER-Z, you can visit our Amazon store: https://www.amazon.com/s?me=A31UM8SRXYVF2Z&marketplaceID=ATVPDKIKX0DER Introduction --------------------------------------------------------------- When we talk about the USB 4 cable,

youtu.be

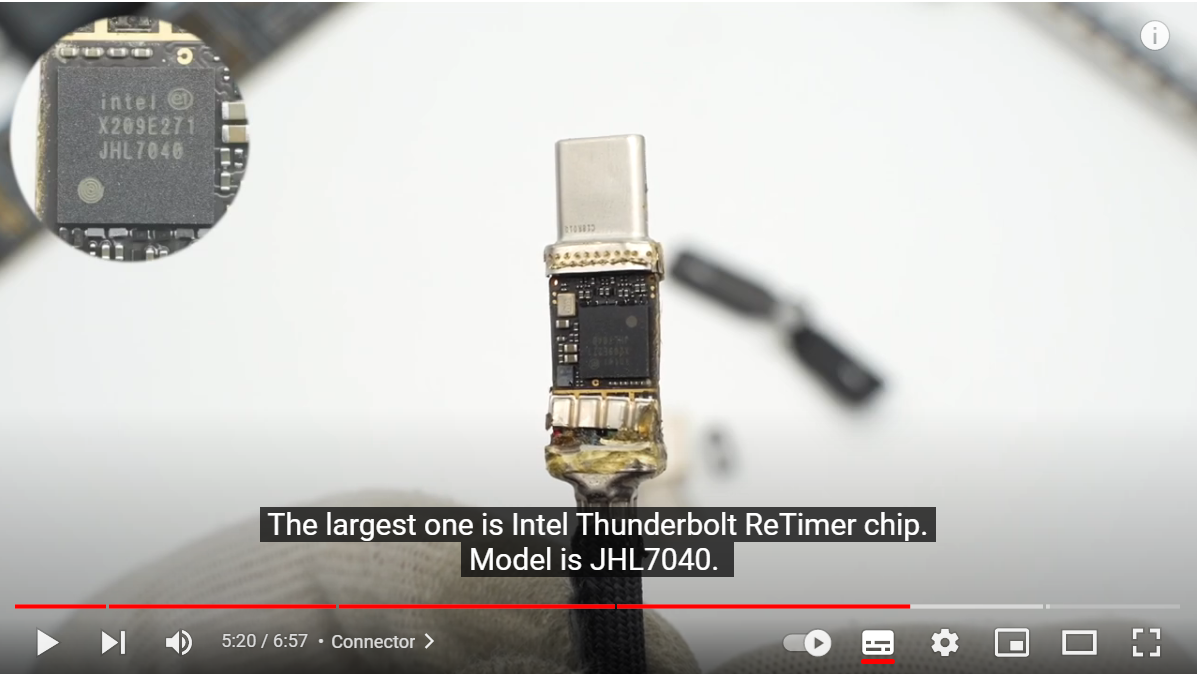

Introduction
---------------------------------------------------------------

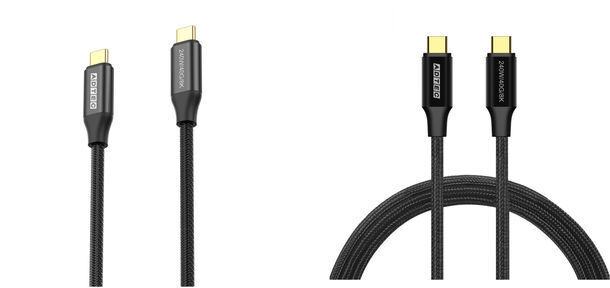

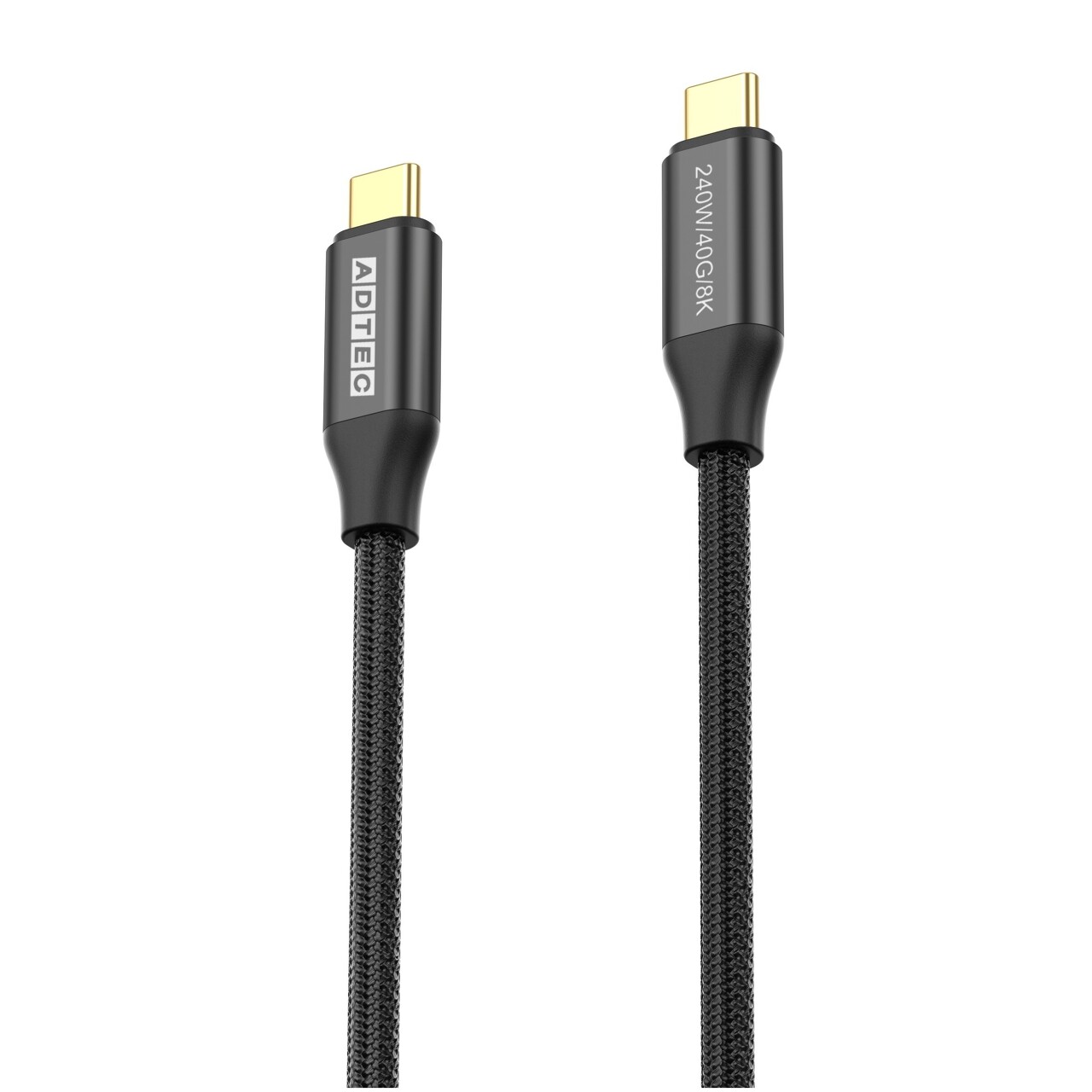

When we talk about the USB 4 cable, many people will think about the high speed and the powerful performance. So, why can it be so excellent? ChargerLAB will tear down this USB4 cable to see what’s inside.

Bill of materials (BOM)
------------------------------------------

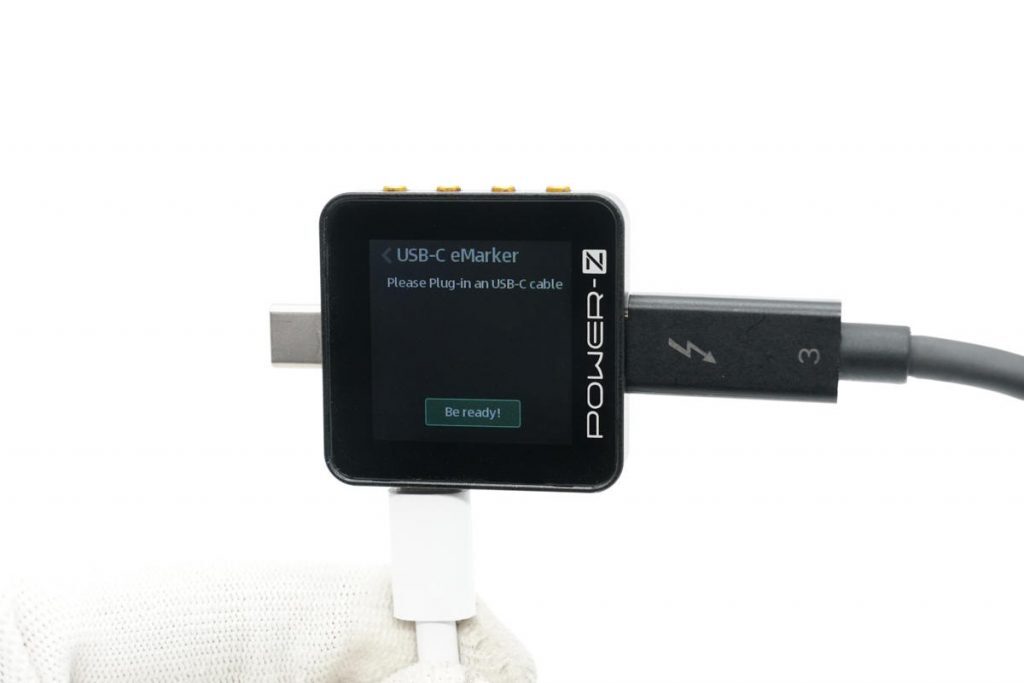

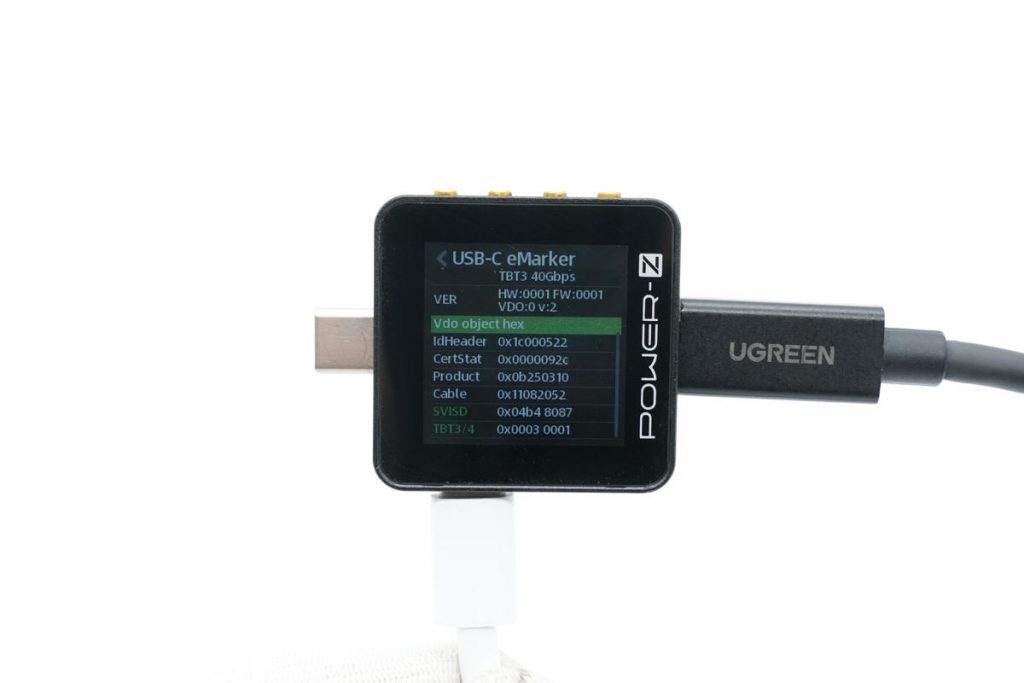

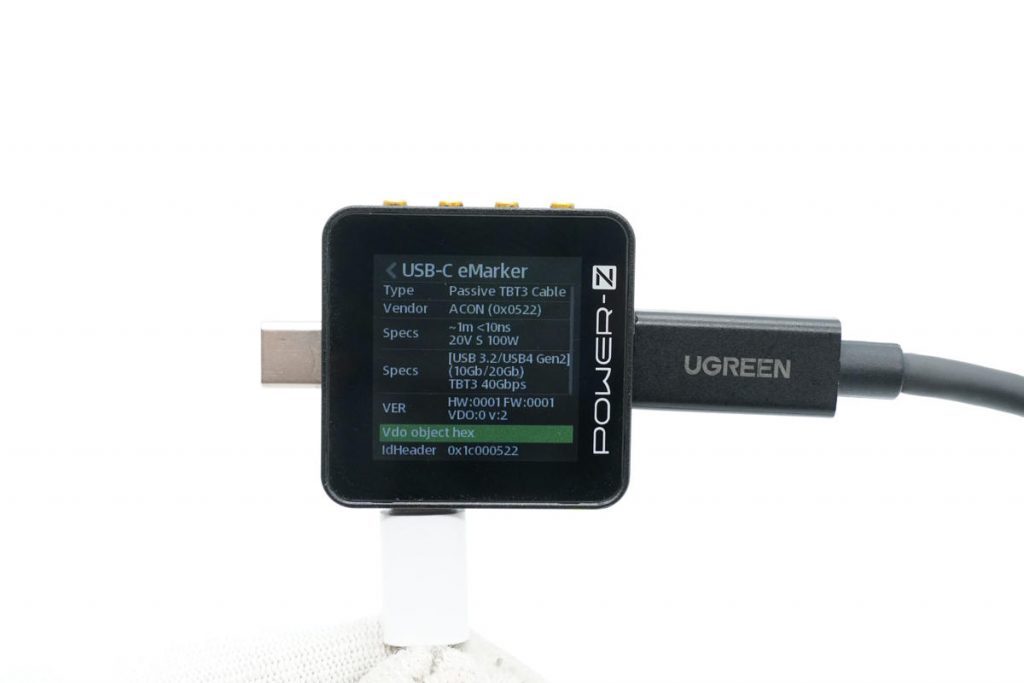

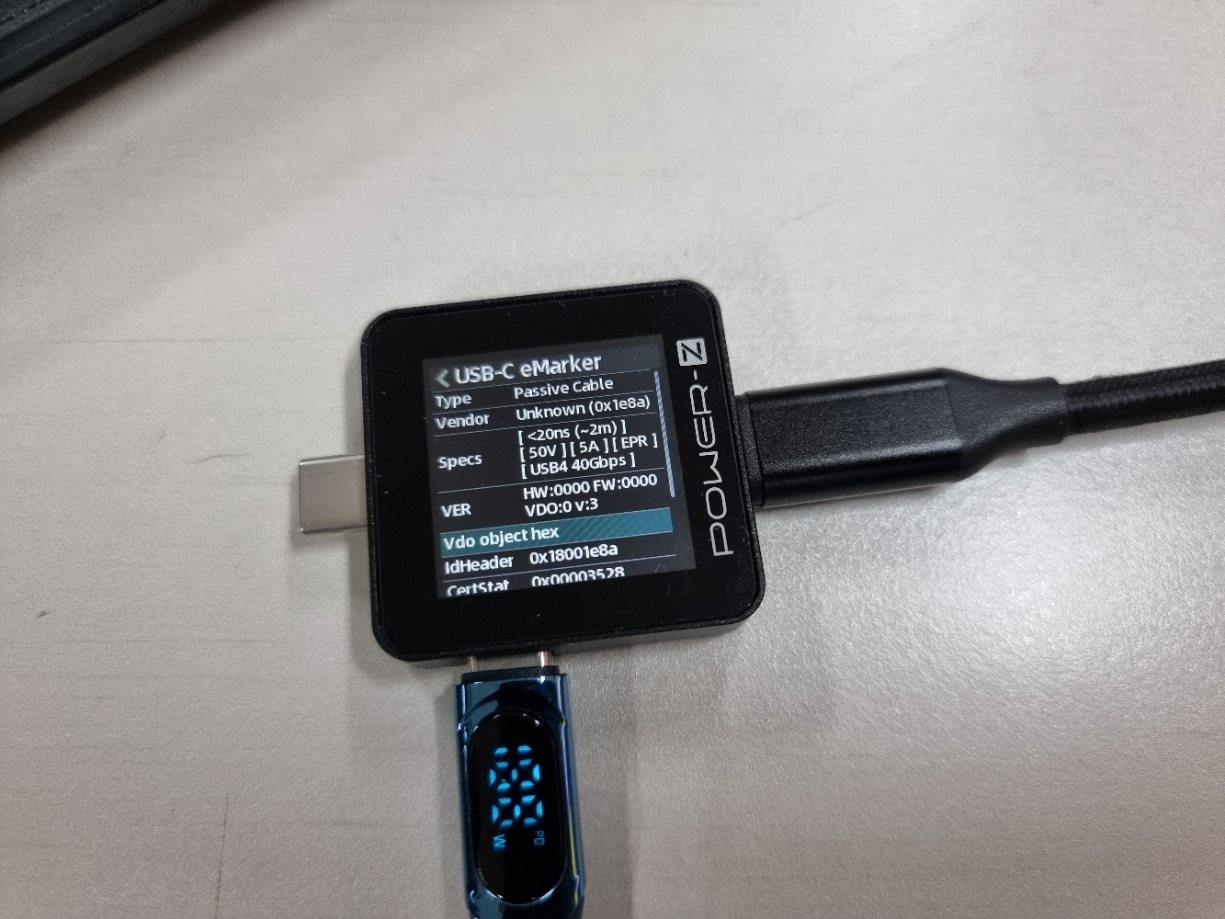

E-Marker Chip: VIA Labs VL153

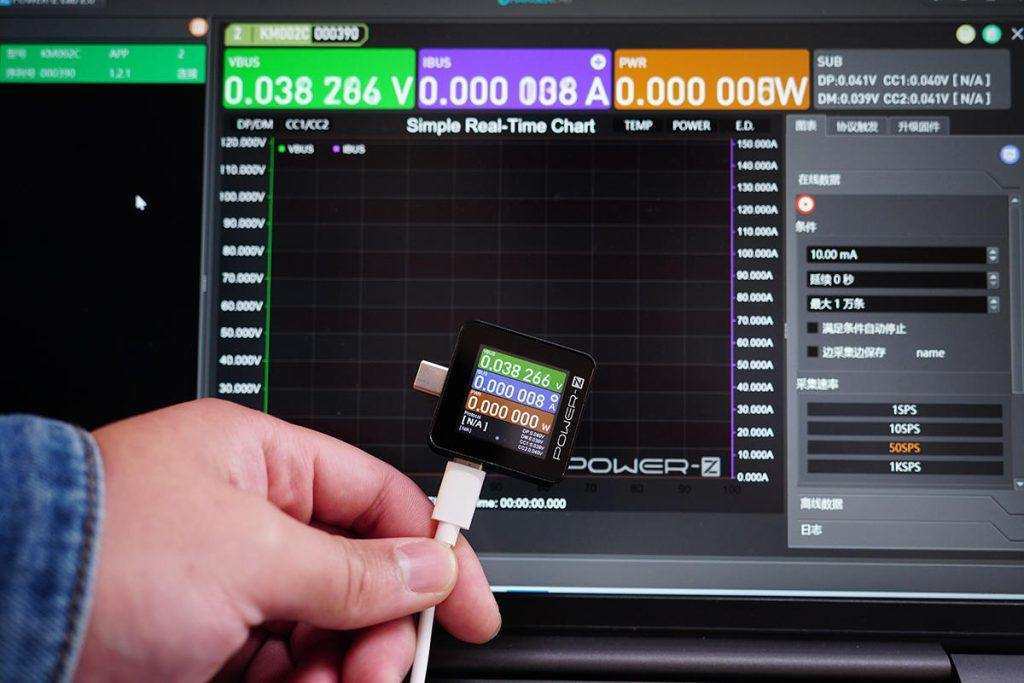

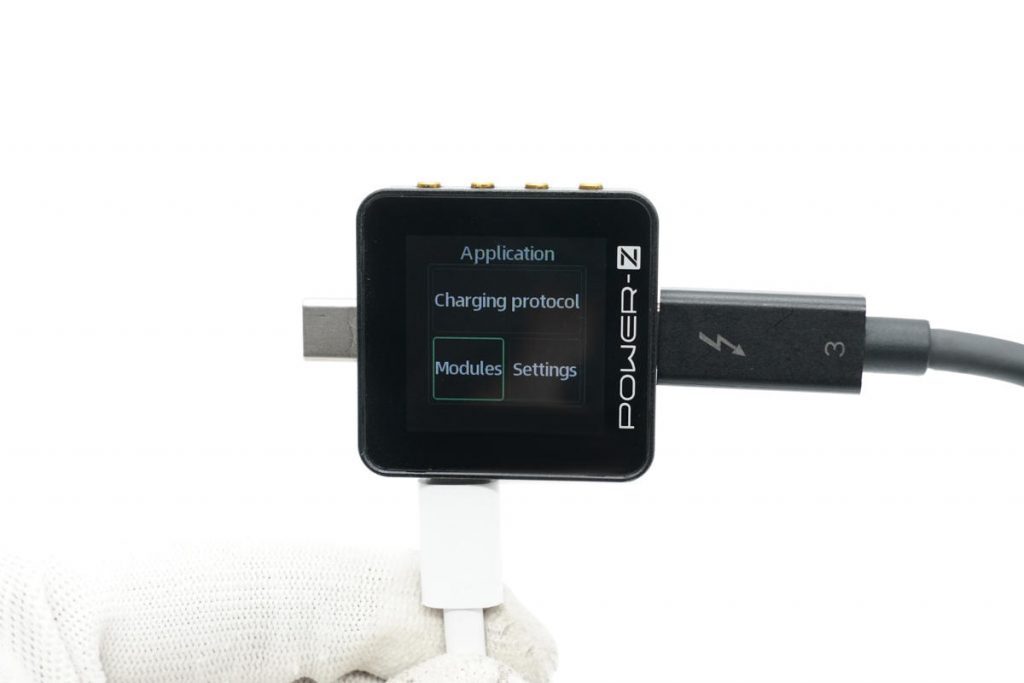

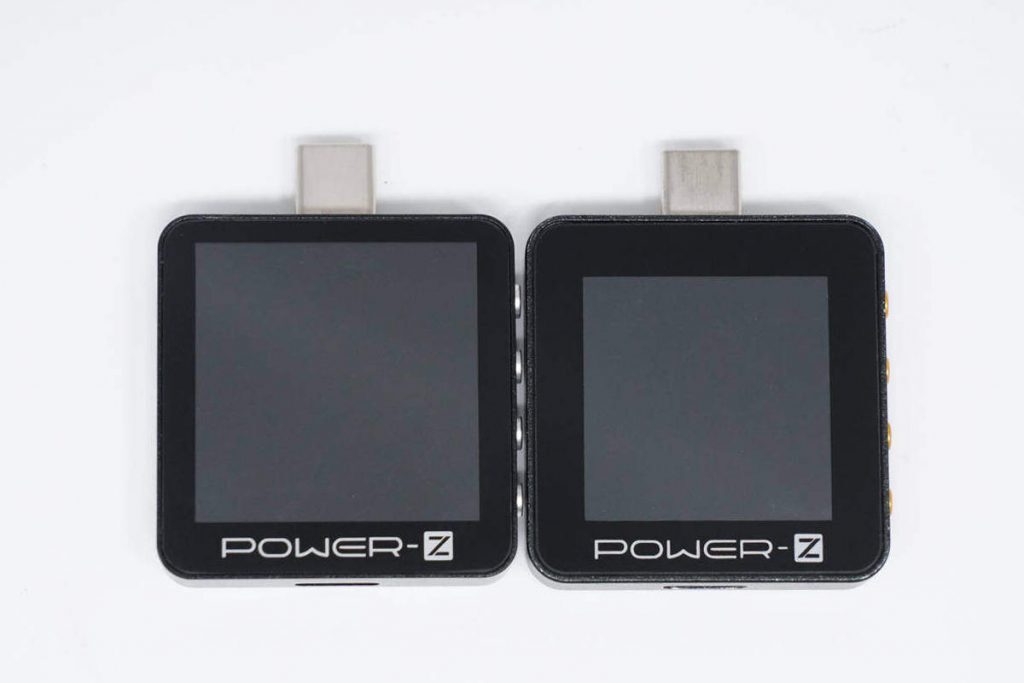

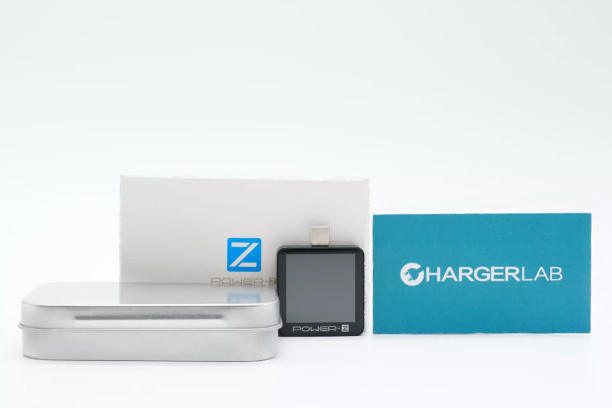

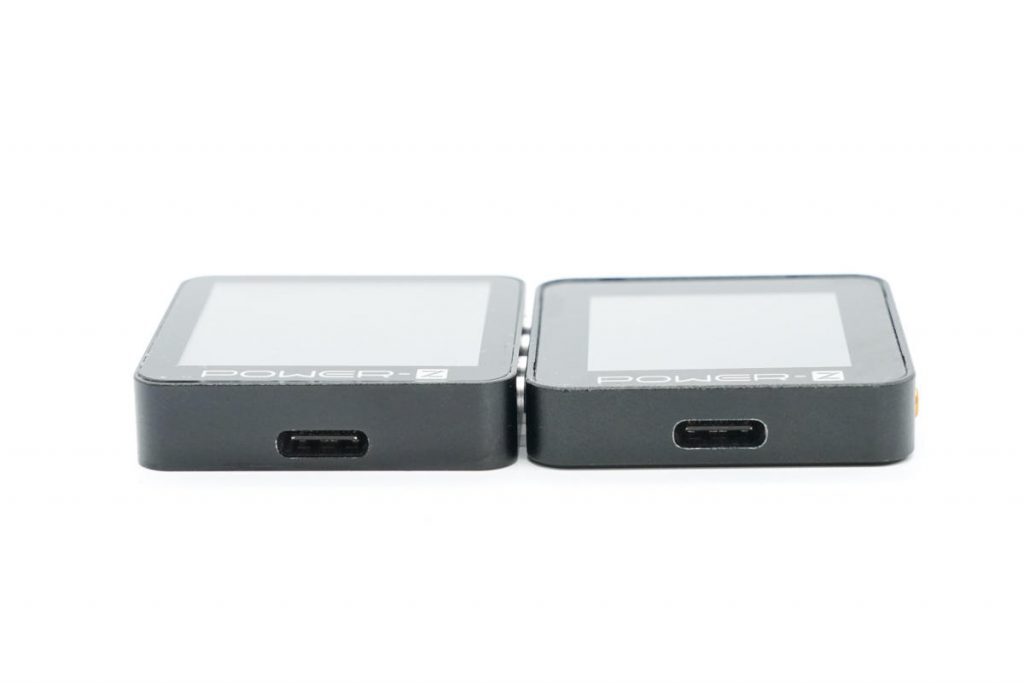

If you wanna buy the tester of POWER-Z, you can visit our Amazon store: Click here.





https://www.chargerlab.com/why-can-usb4-be-so-fast-tear-it-down-to-see-it/



Why Can USB4 Be So Fast? Tear It Down to See It - Chargerlab

Introduction --------------------------------------------------------------- When we talk about the USB 4 cable, many people will think about the high speed and the powerful performance. So, why can it be so excellent? ChargerLAB will tear down this USB4 c

www.chargerlab.com



+ Recent posts
