Intel® Evo™ 노트북 사용자는 전원 및 즐겨 사용하는 액세서리에 연결하기 위한 가장 빠르고 간단하며 가장 안정적인 케이블 솔루션을 제공하는 Thunderbolt™ 기술로 컴퓨팅 경험을 극대화할 수 있습니다.



사용자는 노트북을 어디든 가지고 다닐 수 있고 뒤집을 수 있고 뒤집을 수 있는 단일 케이블로 노트북을 쉽게 연결하여 컴퓨터를 충전하는 동안 Thunderbolt 도크 또는 외부 모니터를 즐길 수 있습니다. 주요 Thunderbolt 액세서리는 빠른 충전, 대기 시간을 최소화하기 위한 빠른 절전 모드 해제, 랩톱 디스플레이를 보완하는 고품질 도킹 모니터, 빠른 전송 속도와 광범위한 호환성을 제공하는 스토리지와 같은 주요 기능을 지원하여 Intel Evo 플랫폼 경험을 극대화합니다. 모든 Thunderbolt 제품은 광범위한 제품 유형 및 제조업체에서 일관된 사용자 경험을 보장하기 위해 엄격한 인증 및 테스트를 거칩니다. 이 모든 것과 더 많은 것을 얻으려면 Thunderbolt 아이콘을 찾으십시오.



다음은 Intel Evo 노트북의 경험을 극대화하는 휴가철을 위한 몇 가지 훌륭한 액세서리입니다.



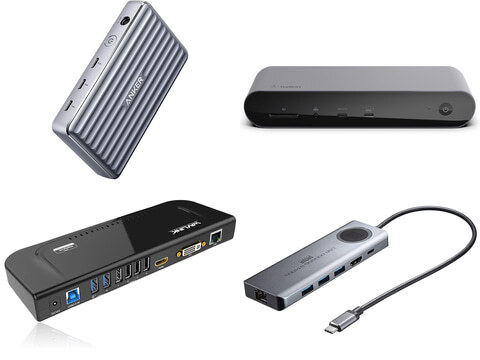

DOCKS

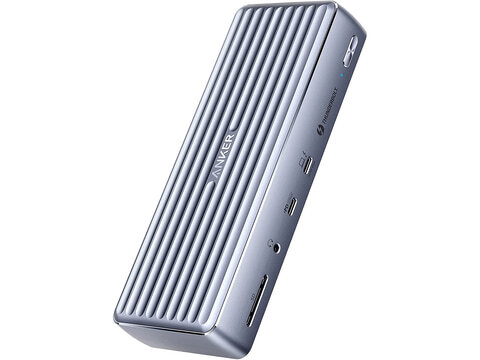

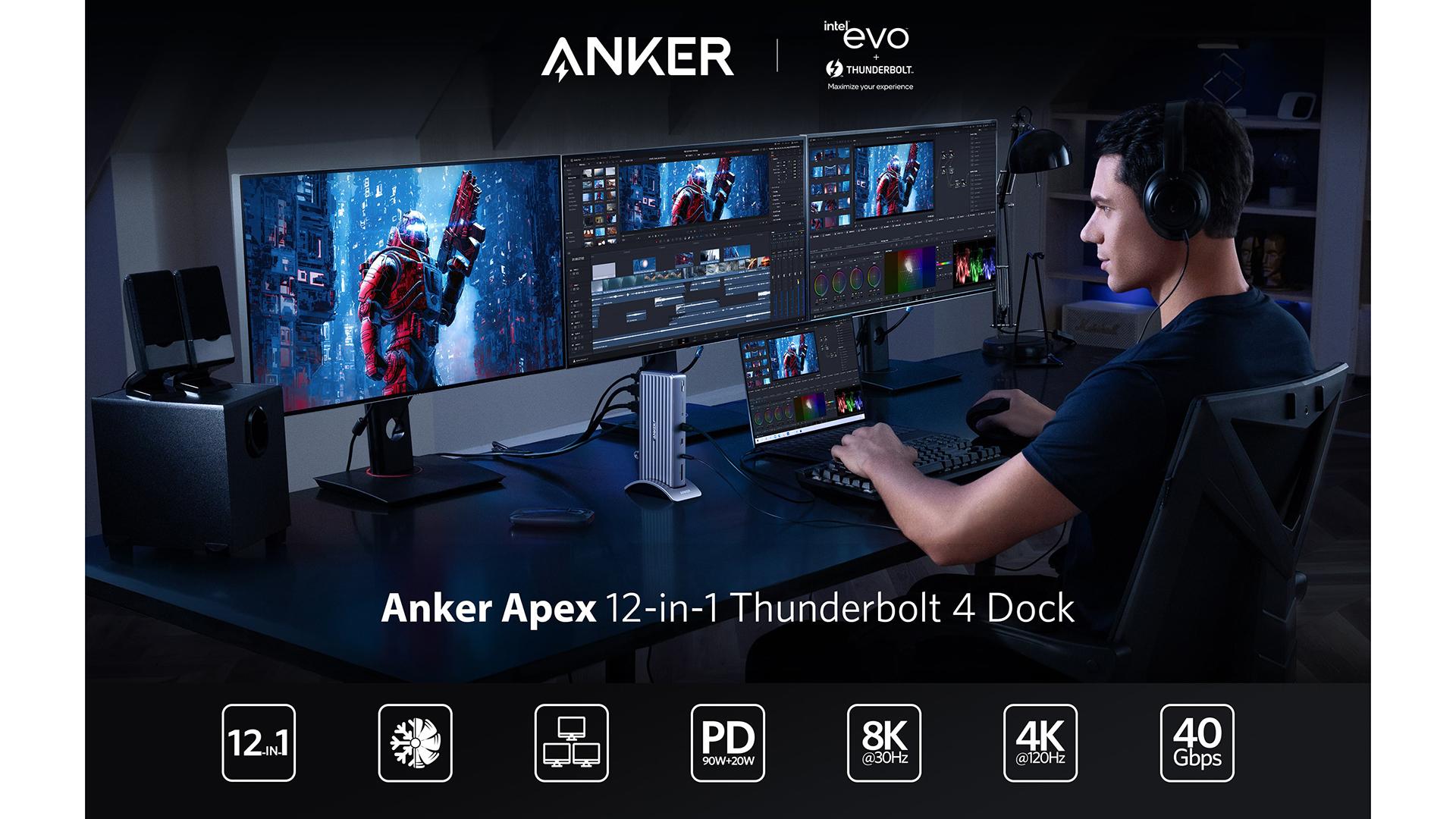

Anker Thunderbolt 4 12 in 1 Dock:  Anker Apex 12 in 1 도킹 스테이션은 Thunderbolt 4 기술 덕분에 업계 최고의 사양으로 포괄적인 연결을 제공합니다. 최대 속도로 노트북에 전원을 공급하고, 동시에 최대 3개의 모니터를 연결하고, 최대 40Gbps(초당 기가비트)의 총 대역폭 덕분에 최대 속도로 파일을 전송할 수 있습니다.

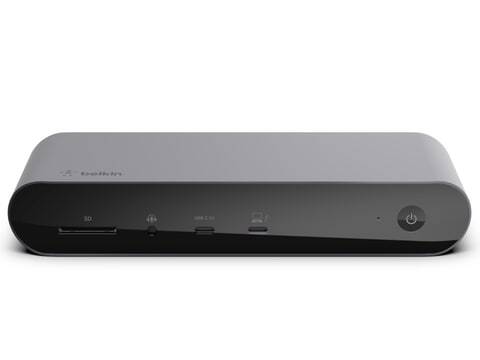

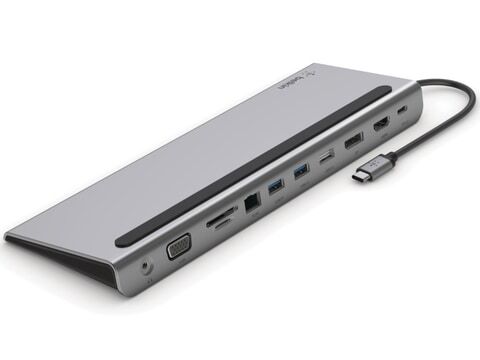

Belkin Thunderbolt 3 Dock Core:  Belkin의 Thunderbolt 3 Dock Core는 Thunderbolt 기술의 속도, 고화질 및 성능을 Intel Evo 노트북에 제공합니다. 40Gbps의 대역폭을 제공하는 Dock Core는 듀얼 4K 60Hz 모니터 지원, 여러 주변 장치를 연결하는 포트를 제공하고 기존 전원 공급 장치를 연결하여 노트북을 충전 상태로 유지합니다. Belkin Thunderbolt 3 Dock Core는 연결된 단일 케이블을 통해 확장된 고성능 워크스테이션을 만드는 간소화된 방법입니다.



Dell WD19TBS Thunderbolt Dock:  Dell Thunderbolt Dock – WD19TBS를 사용하면 어떤 시스템을 사용하든지 그 어느 때보다 쉽게 ​​전원, 데이터, 오디오 및 비디오를 제공하고 주변 장치에 연결할 수 있습니다. 또한 단일 5K 및 이중 4K 모니터를 포함하여 최대 3개의 디스플레이를 지원하므로 사용자는 필요한 모든 것에 연결할 수 있습니다.



HP Thunderbolt Dock G2:  초고속 Thunderbolt 기술을 통해 최대 2개의 4K 디스플레이를 지원하는 도크로 멀티태스킹, 생성 및 공동 작업 속도가 빨라집니다. HP Thunderbolt Dock G2는 Intel Evo 노트북과 모든 Thunderbolt 및 USB-C™ 기반 노트북에서 작동하는지 테스트를 거쳤습니다.



Kensington SD5700T Thunderbolt 4 듀얼 4K 도킹 스테이션:  최초의 세대인 SD5700T Thunderbolt 4 듀얼 4K 도킹 스테이션(90W PD 포함)은 현재와 미래에 프리미엄 Thunderbolt 혜택을 제공합니다. 11개 포트, 단일 8K@30Hz 또는 최대 이중 4K@60Hz 비디오, 40Gbps 총 대역폭, UHS-II SD 4.0 카드 리더기 속도 등을 포함한 기능으로 Thunderbolt 4 지원 Intel Evo 기반 노트북의 경험을 극대화하십시오.



Lenovo Thunderbolt 3 Essential Dock:  Lenovo Thunderbolt 3 Essential Dock은 합리적인 가격에 프리미엄 독의 성능을 제공합니다. Thunderbolt 3로 구동되는 이 제품은 듀얼 4K 디스플레이, 초고속 40Gbps의 총 대역폭으로 생산성을 높이도록 설계되었으며 최적화된 다양한 비디오 및 데이터 포트를 제공합니다. Thunderbolt 또는 USB-C 노트북에 연결된 단일 표준 Thunderbolt 케이블만 있으면 작동합니다.





모니터



Samsung CJ79 Thunderbolt 3 커브드 모니터:  Samsung의 CJ791 시리즈 울트라 와이드 커브드 모니터는 WQHD(Wide Quad HD) 해상도와 결합된 최첨단 양자점(QLED)으로 생생한 색상과 섬세한 디테일을 제공하는 동시에 베젤이 거의 없는 프레임이 깨끗한 화면을 제공합니다. 바라보다. Thunderbolt 3 연결은 깔끔한 작업 공간을 위해 단일 케이블 연결을 통해 디지털 디스플레이, 데이터(USB 및 Thunderbolt) 및 전원의 전송을 가능하게 하여 더욱 향상되었습니다.





STORAGE

OWC Envoy Pro FX 휴대용 SSD:  OWC Envoy Pro FX 휴대용 SSD는 최대 속도, Thunderbolt 성능을 제공하며 Thunderbolt, USB-C 및 USB-A와 함께 작동하는 최초의 범용 드라이브입니다. Envoy Pro FX는 Thunderbolt가 장착된 Intel Evo 노트북에서 성능을 극대화할 수 있는 속도와 다른 USB 포트와의 호환성을 제공합니다.



Sabrent Thunderbolt 인클로저 NVMe SSD:  XTRM-Q 외장형 솔리드 스테이트 드라이브(SSD)는 휴대용 폼 팩터에 성능, 안정성 및 내구성을 제공하여 크리에이티브, 가정, 직장 및 고급 사용자에게 적합합니다. Thunderbolt의 40Gbps 대역폭 덕분에 XTRM-Q 드라이브는 최대 2700MB/s의 전송 속도를 제공할 수 있습니다.



Intel의 클라이언트 연결 사업부 제너럴 매니저인 Jason Ziller는 "오늘날과 같이 기술이 넘쳐나는 세상에서 안정적인 PC 설정은 연결 상태를 유지하고 업무와 삶의 책임을 완수하는 데 필수적입니다."라고 말했습니다. "Intel Evo 인증 노트북과 함께 사용되는 Thunderbolt 액세서리는 이상적인 PC 환경을 구현하는 데 도움이 됩니다."





Thunderbolt 액세서리 프로그램에 대한 자세한 내용은  intel.com/evo를 참조하십시오 .

인텔 파트너 사례:  Intel.com의 인텔 고객 집중 조명  | 인텔 뉴스룸의 파트너 스토리



https://www.intel.com/content/www/us/en/newsroom/article/maximize-intel-evo-laptop-experience-thunderbolt-accessories-holiday.html#gs.ctvzzx



Maximize the Intel Evo Laptop Experience with Thunderbolt Accessories...

Take a laptop anywhere and easily connect to a range of devices with a flippable and reversible cable.

www.intel.com





Thunderbolt™ 연결 제품군에 대한 또 다른 업그레이드 소식은 사용자에게 새 포트의 연결 기능과 기본 아키텍처에 대해 많은 질문을 던집니다. 이전 도킹 솔루션에 대한 의미와 새 Thunderbolt™ 4 장치에 새 도킹 솔루션이 필요한지 여부를 알고 싶을 것입니다.



빠른 대답은 Thunderbolt™ 3 도크를 Thunderbolt™ 4 장치와 함께 사용할 수 있지만 Thunderbolt™ 4 연결 이 도킹 시스템에 제공 하는 개선 사항에 대해 더 알고 싶을 수도 있다는 것 입니다.



Thunderbolt™ 4는 Thunderbolt™ 3에서 본 것과 같은 수준의 업그레이드는 아니지만 여전히 장치 연결에 새로운 기능을 제공합니다. Thunderbolt™ 3 또는 USB-C 지원 도킹 시스템을 사용하는 사람은 장치를 업그레이드할 때 고려해야 할 몇 가지 사항이 있습니다.



Thunderbolt™ 혁명

지난 10년 동안 Thunderbolt™는 데이터, 비디오 및 충전 기능의 새로운 시대를 열었습니다.
대부분의 제조업체가 HDMI 포트를 노트북에 통합하기 위해 노력하는 동안,
Apple은 비디오 출력을 포함한 모든 유형의 연결에 이 기술을 빠르게 채택했습니다.
고속 데이터 연결을 통해 Thunderbolt™는 MacBook과 같은 프리미엄 장치에서 빠르게 자리를 잡았습니다.



2013년까지 Thunderbolt™ 2를 사용하면 10Gbps 연결 속도가 20Gbps로 두 배 증가했습니다. 불과 2년 후 ThunderboltTM 3에서는 속도가 40Gbps로 두 배로 증가했습니다. Thunderbolt™에서 Thunderbolt™ 3으로의 Thunderbolt™ 연결 진화는 엄청났습니다. 그러나 Thunderbolt™ 3 연결 포트의 주요 이점 중 하나 는 USB-C  폼 팩터를 채택 했다는 것 입니다. 이는 많은 제조업체가 내부 구성 요소를 크게 변경하지 않고도 구현할 수 있는 통합 연결 포트를 의미했습니다.



Thunderbolt™는 이제 Intel의 10세대 Ice Lake CPU  일부입니다 .
이 차세대 CPU는 각각 최대 4개의 Thunderbolt™ 포트(측면당 2개)를 지원하고 40G USB 4 데이터 전송을 제공할 수 있습니다. 이 단 하나의 결정으로 인텔은 우리 장치에 대한 보편적인 호환성의 새로운 시대를 열었습니다.





Thunderbolt™ 4에서 사용할 수 있는 업데이트는 무엇입니까?

인텔은 2020년 중반에 Thunderbolt™ 4가 소비자에게 가져올 것에 대한 초기 혼란을 명확히 했습니다.
회사가 Thunderbolt™ 4 사양을 발표한 후 제조업체와 소비자는 조금 더 쉽게 쉴 수 있었습니다.
Thunderbolt™ 4가 기술에 약간의 변화를 가져오기는 하지만 포트 구성을 변경하거나 이전 버전과의 호환성을 위해 새 어댑터가 필요하지는 않습니다.

Intel에 따르면 Thunderbolt™ 4 업그레이드는 다음을 수행합니다.

  • USB4 사양 준수
  • 8000 시리즈 컨트롤러를 사용하여 성능 향상 및 범용 호환성 제공
  • 3,000Mbps 속도로 PCIe 데이터 전송을 32Gbps(16Gbps에서)로 증가
  • 절전 모드에서 깨우기 기능 포함
  • DMA 공격으로부터 보호하기 위해 Intel VT-d 직접 메모리 액세스로 보안 강화

Intel에 따르면 Thunderbolt™ 4 는 어디에서나 Thunderbolt™에 액세스할 수 있도록 하는 것을 목표로 합니다. 새로운 프로토콜과 컨트롤러가 통합된 랩톱은 2020년 말에만 출하되므로 2021년에는 더 많은 장치가 시장에 출시될 것으로 예상해야 합니다.



Thunderbolt™ 4 포트는 어떤 변경 사항을 제공합니까?

아키텍처 개선과는 별도로 Thunderbolt™ 4는 통합된 범용 연결 솔루션을 제공하는 것을 목표로 합니다. 워크스테이션에 Apple 제품을 사용하든 Windows 기반 PC를 사용하든 Thunderbolt™ 4를 통해 우리는 동일한 기능에 더 가까워지고 있습니다.



모든 포트 표준을 준수하는 것은 쉽지 않습니다. 지난 5년 동안 우리는 Thunderbolt™ 3, USB 3.0, USB 3.1, USB 3.2를 사용했으며 이제 USB4를 준비하고 있습니다. Thunderbolt™ 4는 이미 최신 USB4 사양을 준수하므로 통합 연결에 한 걸음 더 다가갈 수 있습니다.



또한 새로운 최소 표준은 Thunderbolt™ 4 포트에 대한 듀얼 4K 또는 단일 8K 비디오를 요구합니다. Thunderbolt™ 4는 USB-C 커넥터 유형을 사용하고 최대 90와트의 전력 공급을 제공하므로 뒤집을 수도 있습니다.



Thunderbolt™ 4에서 작동하는 도킹 시스템은 무엇입니까?

도킹 시스템과 관련하여 Thunderbolt™ 4는 보트를 흔들지 않습니다.
Intel은 새로운 아키텍처가 이전 Thunderbolt™ 3 시스템과 작동하도록 하여 새로운 Thunderbolt™ 4 장치와 함께 기존 도킹 스테이션을 계속 사용할 수 있도록 했습니다.



사용할 수 있는 한 가지 새로운 기능은 Thunderbolt™ 3(업스트림 1개 및 다운스트림 1개)보다 크게 향상된 4개의 Thunderbolt™ 포트(업스트림 1개 및 다운스트림 3개)를 제공하는 Thunderbolt™ 4입니다. 따라서 하나의 Thunderbolt™ 4 포트를 노트북에 연결한 다음 여러 모니터와 외부 SSD를 도킹 스테이션의 다른 Thunderbolt™ 4 포트 3개에 직접 연결할 수 있습니다.



새로운 Thunderbolt™ 포트가 도킹 연결에 어떤 영향을 미칩니까?

도킹 스테이션 프론트에 좋은 소식이 있습니다. Thunderbolt™ 4 노트북은 추가 어댑터나 연결 유형 없이도 모든 Thunderbolt™ 3 도킹 솔루션과 함께 작동합니다.



이전 버전과의 호환성은 Intel이 사용한 설계 기준 중 하나이므로 Thunderbolt™ 3 장치와 동일한 성능을 얻을 수 있습니다. Thunderbolt™ 4 기술 과 함께 제공되는 장치 는 동일한 연결 포트를 사용하며 책상 설정을 물리적으로 변경할 필요가 없습니다.

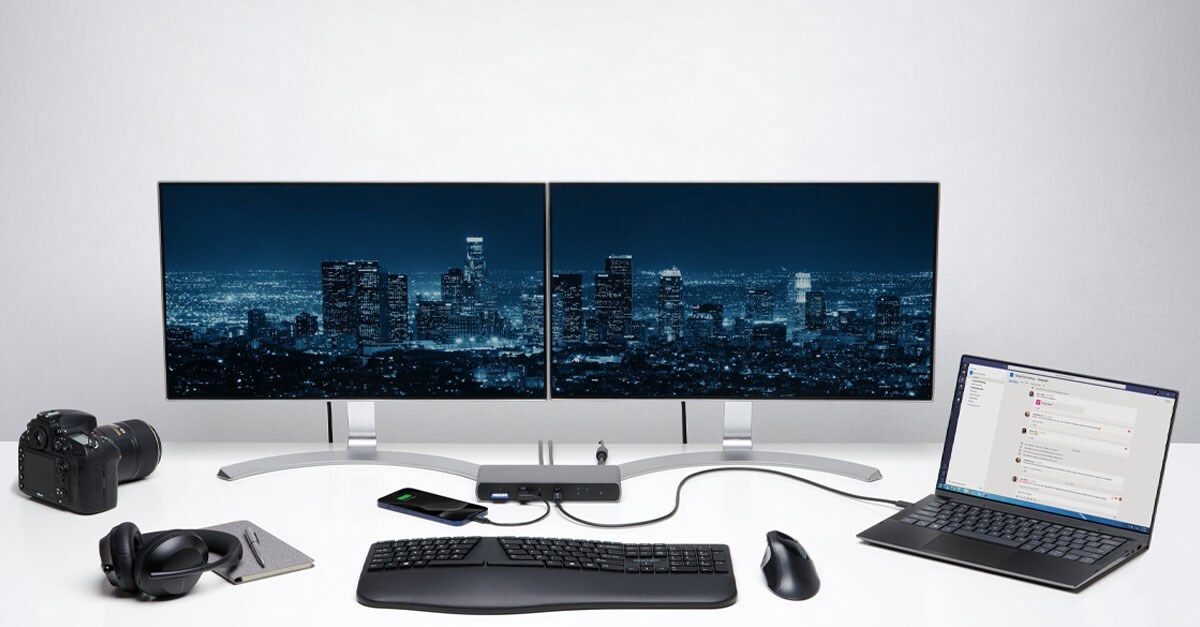

최신 Thunderbolt™ 연결과 호환되는 Kensington 도킹 스테이션

작업 배치와 루틴이 변경됨에 따라 범용 도킹 솔루션을 사용하면 향후 어디에서나 생산성을 유지할 수 있습니다. USB와 Thunderbolt™ 4 기술을 더 가깝게 이동한다는 것은 미래에 사용하는 기본 장치에 관계없이 최대 효율성을 위해 책상을 배치할 수 있다는 것을 의미합니다.



Kensington의 도크는 USB-C 또는 Thunderbolt™ 기술을 통한 범용 연결을 지원 합니다 .
Thunderbolt™ 4 노트북으로 업그레이드한 경우 도킹 시스템은 계속 작동합니다.
당사의 다양한 Thunderbolt™ 3 도크는 최대 데이터 전송(40Gbps), 다양한 전력 공급 옵션(최대 100W)을 제공하고 듀얼 4K 60Hz 비디오 및 단일 8K 60Hz 비디오 출력을 모두 지원합니다.

설정을 미래에 대비하고 싶다면 Thunderbolt™ 4 SD5700T 의 최신 솔루션도 제공합니다 .

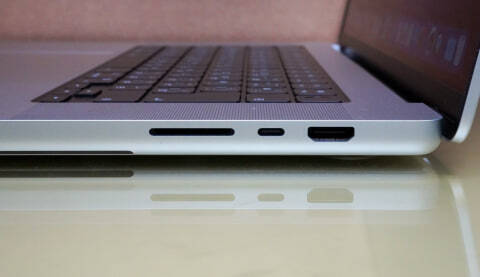

모든 다양한 연결 유형을 위한 공간을 마련해야 했던 2007년 MacBook을 생각해 보십시오. 오늘날, 단일의 다목적 범용 Thunderbolt™ 4 포트에서 모든 연결을 얻을 수 있습니다. Kensington은 최고의 Thunderbolt™ 도킹 스테이션을 지속적으로 개발하고 모든 환경에서 성능을 향상시키는 혁신적인 솔루션을 제공합니다.





https://www.kensington.com/news/docking-connectivity-blog/does-a-thunderbolt-3-dock-support-thunderbolt-4-laptops/



Does a Thunderbolt™ 3 Dock Support Thunderbolt™ 4 Laptops? | Kensington

For anyone using a Thunderbolt™ 3 or USB-C enabled docking system, there are some things to consider when upgrading your devices.

www.kensington.com

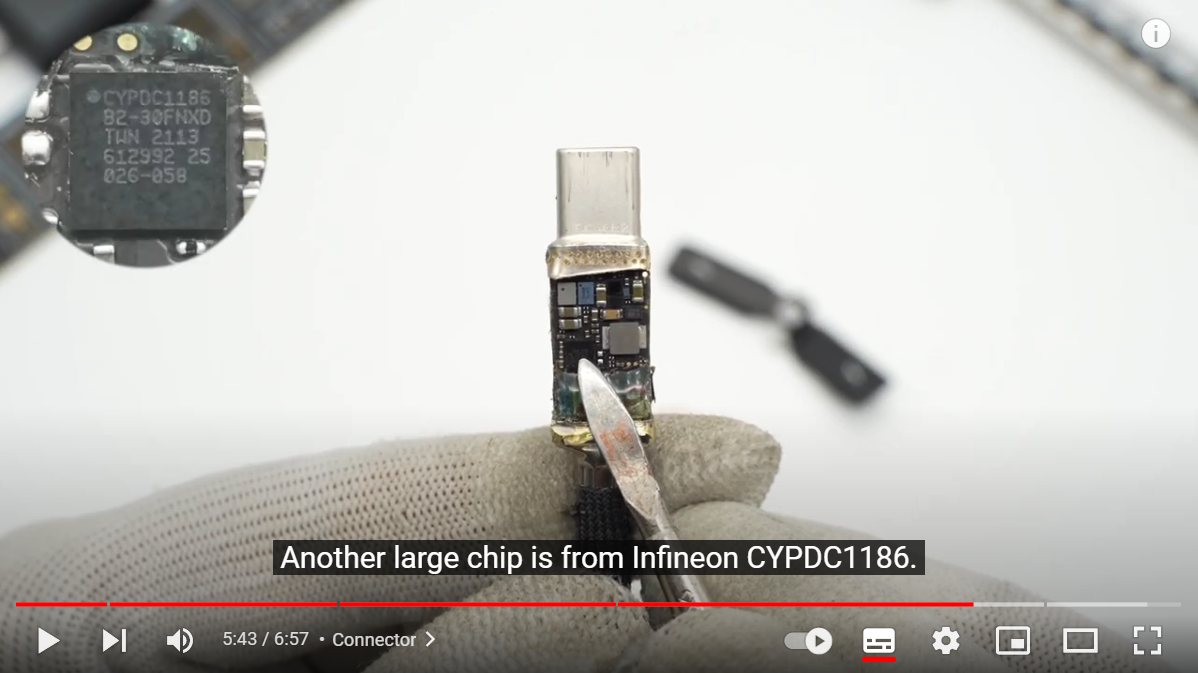

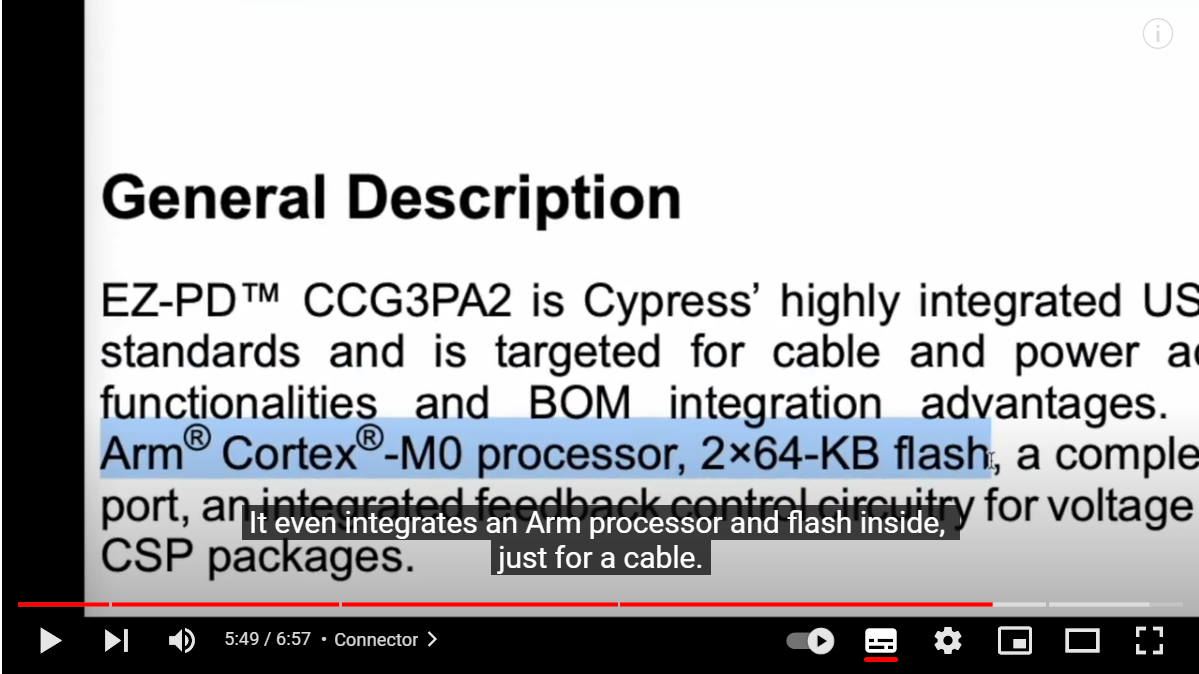

Why Can USB4 Be So Fast? Tear It Down to See It



https://youtu.be/6jWf5Ej2p1I



Why Can USB4 Be So Fast? Tear It Down to See It

If you wanna buy the tester of POWER-Z, you can visit our Amazon store: https://www.amazon.com/s?me=A31UM8SRXYVF2Z&marketplaceID=ATVPDKIKX0DER Introduction --------------------------------------------------------------- When we talk about the USB 4 cable,

youtu.be



Introduction
---------------------------------------------------------------
When we talk about the USB 4 cable, many people will think about the high speed and the powerful performance. So, why can it be so excellent? ChargerLAB will tear down this USB4 cable to see what’s inside.

Bill of materials (BOM)
------------------------------------------

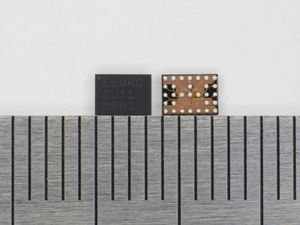

E-Marker Chip: VIA Labs VL153

If you wanna buy the tester of POWER-Z, you can visit our Amazon store: Click here.





https://www.chargerlab.com/why-can-usb4-be-so-fast-tear-it-down-to-see-it/



Why Can USB4 Be So Fast? Tear It Down to See It - Chargerlab

Introduction --------------------------------------------------------------- When we talk about the USB 4 cable, many people will think about the high speed and the powerful performance. So, why can it be so excellent? ChargerLAB will tear down this USB4 c

www.chargerlab.com

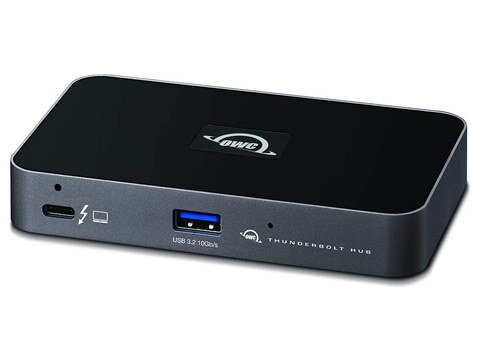

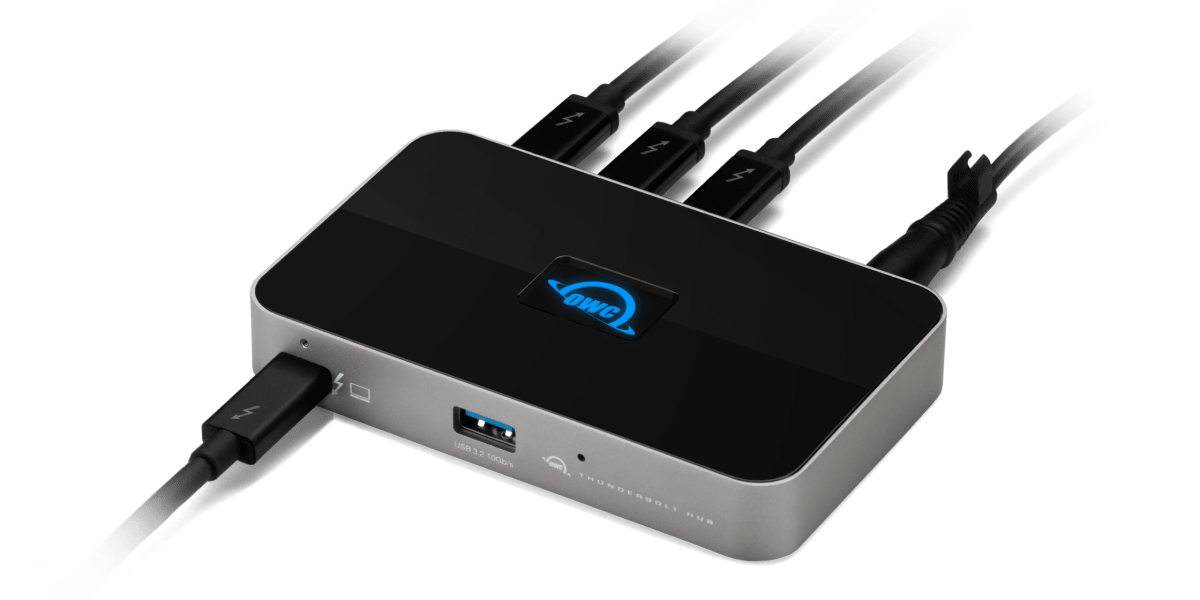

검토: OWC Thunderbolt Hub — Thunderbolt 4 및 USB4 포트가 있는 허브

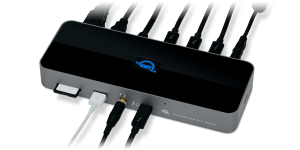

OWC 썬더볼트 허브 반짝이 검은 하단과 상단이 작은 알루미늄 벼락 4 / USB 4 독이다. 상단 표면에는 LED 형태의 OWC 로고가 있으며 컴퓨터가 연결되어 있지 않으면 흰색으로 빛나고 연결되면 파란색으로 빛납니다. Thunderbolt 4 포트 3개와 USB 4 포트 1개가 있으며 모두 이전 버전과 호환됩니다.





OWC Thunderbolt Hub의 포트는 반대 위치에 있습니다. 전원 포트는 Kensington Nano 보안 슬롯과 3개의 Thunderbolt 4 포트 옆에 있고 단일 USB 4 포트는 Thunderbolt-to-computer 포트 옆에 있습니다. 즉, 허브의 사용하지 않은 면 중 하나가 사용자를 향하거나 USB 4 포트가 사용자를 향하고 Thunderbolt 포트가 후면에 오도록 하여 허브를 배치할 수 있습니다. Thunderbolt 장비를 자주 전환해야 하는 경우 옆으로 배치하는 것이 가장 좋습니다.

OWC Thunderbolt Hub는 다소 무겁고 4개의 고무 다리가 있어 책상 전체에서 미끄러지지 않습니다.


각 Thunderbolt 포트 위에는 OWC ClingOn 맞춤형 케이블 안정 장치와 맞물릴 수 있는 작은 나사 구멍이 있습니다. USB-C 연결을 보호하는 플라스틱 장치입니다. 많은 사람들이 종종 USB-C 유형 커넥터가 헐렁하게 맞고 포트에서 빠져 나오기 때문에 좋은 생각입니다.



OWC 엔지니어들이 이것을 정말 잘 생각했다는 것을 보여주는 또 다른 좋은 아이디어는 기본적으로 LED가 높은 밝기 수준으로 설정되어 있지만 더 낮은 밝기로 전환하거나 완전히 끌 수 있다는 것입니다. 클립의 끝을 삽입하고 내부 버튼을 눌러야 합니다. OWC Thunderbolt Hub를 전원에서 뽑으면 전원이 다시 연결될 때 LED가 기본 밝기 수준으로 재설정되고 이 과정을 반복해야 하지만 사무실이 침실일 때 LED를 어둡게 할 수 있는 것이 좋습니다. 예시.



예상대로 2017년 중반의 iMac에서도 3개의 Thunderbolt 3 장치를 OWC Thunderbolt Hub에 연결할 수 있고 그 중 일부는 다른 Thunderbolt 3 장비에 데이지 체인 방식으로 연결할 수 있습니다. 각 장치를 동시에 사용할 때 속도가 떨어지는 것을 제외하고는 모두 작동했지만 iMac이 더 느린 종류이기 때문입니다.



OWC Thunderbolt Hub를 사용하면 Thunderbolt 장치의 어색한 데이지 체인 연결이 없어져 성능 저하를 염두에 두는 경우 더 나은 케이블 관리와 동시에 연결할 수 있는 Thunderbolt 장치 수를 확장할 수 있습니다.



지원하는 모니터 측면에서 OWC Thunderbolt Hub는 단일 5K, 6K 또는 8K 디스플레이 또는 최대 2개의 4K 디스플레이를 동시에 구동할 수 있습니다. 허브는 또한 Thunderbolt 컴퓨터 포트를 통해 태블릿 또는 저전력 60W 노트북을 충전합니다. 그리고 Thunderbolt 4 및 USB 포트는 연결된 장치에 계속 전원을 공급하거나 충전합니다.



Hub에는 연결된 여러 드라이브를 안전하게 연결 해제하는 무료 다운로드 가능한 OWC Dock Ejector 앱이 함께 제공됩니다. Dock Ejector를 사용하면 앱이 드라이브 연결을 끊기 전에 모든 데이터가 기록되었는지 확인하는 팝업이 나타납니다. Apple의 SuperDrive에서도 작동합니다.



OWC Thunderbolt Hub에서 내가 덜 매력적으로 느낀 유일한 것은 전원 포트의 배치였습니다. 컴퓨터가 있는 곳에서 Thunderbolt 포트 3개에 쉽게 액세스할 수 있기를 원할 때, 예를 들어 양쪽에 있는 다른 위치에 있어야 합니다. 현재와 ​​같이 전면 공간(또는 전면과 후면을 고려하는 것에 따라 후면)으로 상당히 멀리 돌출된 부피가 큰 페라이트 비드가 있습니다.



하지만 €148.57인 OWC Thunderbolt Hub는 매우 저렴하므로 이에 대해 불평하지 않겠습니다.
https://eshop.macsales.com/shop/docks/owc-thunderbolt-3-mini-dock



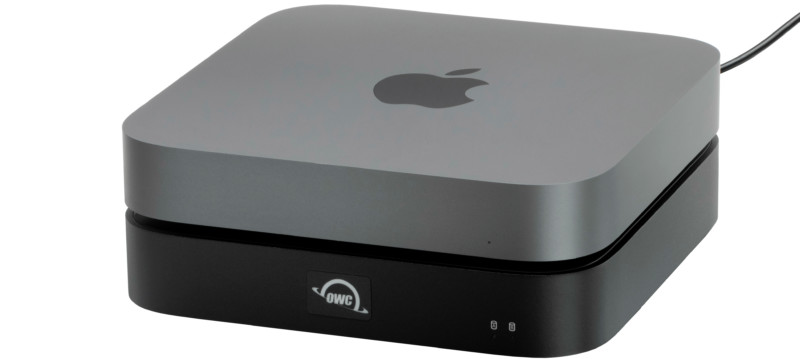

OWC Thunderbolt 3 Mini Dock

Truly a must have for mobile professionals, the OWC Thunderbolt 3 mini dock offers a Gigabit Ethernet port for a faster, more reliable internet connection. Enjoy a speedy server connection, uninterrupted downloads, and reliable file transfers, while saying

eshop.macsales.com



https://visualsproducer.wordpress.com/2021/08/30/owc-thunderbolt-hub/



Review: OWC Thunderbolt Hub — The One with Thunderbolt 4 and USB4 ports

The OWC Thunderbolt Hub is a small aluminium Thunderbolt 4/USB 4 dock with a shiny black bottom and top. Worked into the top surface is the OWC logo in the form of a LED that glows white when the c…

visualsproducer.wordpress.com







OWC Thunderbolt 3 Dock, 14개 포트, 다양한 스타일

https://visualsproducer.wordpress.com/2021/09/06/owc-thunderbolt-3-dock-14-ports-plenty-of-style/



OWC Thunderbolt 3 Dock, 14 ports, plenty of style

With 14 ports of connectivity, the OWC Thunderbolt 3 Dock delivers every conceivable connection technology you may need and is available in space grey and silver. The dock’s front is designed for e…

visualsproducer.wordpress.com




네이버스토어
USB4 정식인증 40Gbps USB3.1 100W 고속충전케이블 1M 맥북 EVO 노트북
https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



저렴한 Thunderbolt 4/USB4케이블은 괜찮아? : 케이블 10종에서 4K× 2동시 출력, 100W충전, 데이터 전송 Test

Thunderbolt 4케이블과 그 비교 대상, 총 10개의 케이블을 이번에는 검증한다.구체적인 제품 번호는 후술



Thunderbolt 4케이블은 현행 USB Type-C케이블에서 생각할 수 있는 최상급의 스펙을 갖추고 있어 1개 가지고 두면 모든 용도에 대응할 수 있는(이하 관련 기사를 참조). 또 USB4케이블도 사양에 폭은 있지만, 그 스펙은 Thunderbolt 4케이블과 동등한 것이 많아, 이쪽도 보편성은 높다.

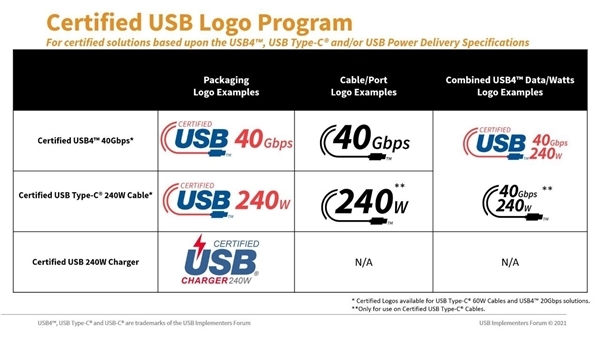

Amazon에서는 이러한 Thunderbolt 4케이블이나 USB4케이블이 다수 판매되고 있지만, 정식 인증 마크를 이용하지 않은 제품도 많아 가격 차이도 많이 있다.안에는 인증 로고로 가장하고 유사한 독자의 로고를 쓰고 있는 제품도 있으며 USB4를 "USB4.0"로 표기하는 등 규격 이름을 잘못 있는 제품도 있고 올바른 사양을 충족하는지는 궁금하다.

이번에는 Amazon에서 구입 가능한 Thunderbolt 4케이블 및 USB4케이블에 대해서"USB PD에서 5A이상 충전""4K디스플레이×2대로 동시 출력"을 비롯한 스펙을 제대로 실현하고 있는지, 실제로 검증을 하고 봤다.



Thunderbolt 4케이블 등 총 10개의 케이블에서 테스트를 실시

이번 시험한 제품은 이하의 거리에서 Amazon에서 "Thunderbolt 4대응"또는"USB4대응"이라는 내용의 한 케이블을 각각 3제품씩 선택하고 있다.모두 인증 로고가 들어간 유명 메이커 제품 외에 독자적 디자인의 로고를 쓴 제품이나, 제목에 메이커 이름의 기재가 아닌 실질 노브랜드 제품을 가하고 있다.



또한 USB4케이블은 스펙에 폭이 있기 때문"100W대응"및"40Gbps대응"이라고 기재된 Thunderbolt 4동등한 제품만 태우고 있다.또 비교용으로 Apple정품도 포함한 Thunderbolt 3케이블×3제품 및 10Gbps에 대응한 USB 3.1(USB 3.2 Gen 2※PC Watch에서 USB규격의 표기에 대해서는이쪽을 참조)케이블×1제품도 아울러 대상에 가했고 합계에선 10홈런이라는 것이다.

Thunderbolt 4케이블은 3종류.왼쪽부터 Cable Matters, OWC, BODAM



Thunderbolt 3케이블은 3종류.왼쪽부터 Apple, TREBLEET, CABLETIME



USB4케이블은 3종류.왼쪽부터 에레콤, Cable Matters, Atlas.이 외 USB 3.1케이블 1종류를 더한 합계 10개에서 테스트를 했다





[표 1]검증하는 케이블 목록

번호 업체명 품번 종류별 속도 전력 길이  일본 Amazon가격 (글작성시점) 인증여부 비고
A-1 Cable Matters 107032-BLK-0.8m Thunderbolt 4 40Gbps 100W(5A) 0.8m 2,799엔 TB4 상세(영문)
A-2 OWC OWCCBLTB4C0.8M Thunderbolt 4 40Gbps 100W(5A) 0.8m 5,500엔 TB4 상세(영문)
A-3 BODAM 4041-9104 Thunderbolt 4 40Gbps 100W(5A) 1m 2,999엔 미인증 -
B-1 Apple MQ4H2FE/A Thunderbolt 3 40Gbps 100W(5A) 0.8m 4,749엔 TB3 상세(영문)
B-2 TREBLEET ‎TBCB-2 Thunderbolt 3 20Gbps 100W(5A) 0.5m 1,799엔 미인증 Amazon에서 길이 기재는 2.0m
B-3-1 CABLETIME CT-C160-U31-TB3 Thunderbolt 3 40Gbps 100W(5A) 0.5m 1,999엔 미인증 -
B-3-2 CABLETIME   Thunderbolt 3 40Gbps 100W(5A) 2M   미인증 -
C-1 ELECOM(일) USB4-CC5P08BK USB4 40Gbps 100W(5A) 0.8m 3,882엔 USB4 40 TID(Test ID): 4303
C-2-1 Cable Matters 201304-BLK-0.8m USB4 40Gbps 100W(5A) 0.8m 2,299엔 USB4 40 -
C-2-2 Cable Matters   USB4 40Gbps 100W(5A) 1M   USB4 40 -
C-3 Atlas USB4-01 USB4 40Gbps 100W(5A) 1m 1,999엔 미인증 -
D-1 RAMPOW ‎RAD18 USB 3.1
(USB 3.2 Gen2)
10Gbps 60W(3A) 1m 818엔 미인증 -

이번에 사용한 케이블 업체 제품 번호의 일람.길이는 원칙적으로 0.8m혹은 1.0m을 선택하고 있다.가격 비교에 있어서는 길이가 같지 않게 주의한다



테스트 1 : USB PD로 5A의 공급은 할 수 있나 ?

우선 USB PD의 5A의 공급에 대응하고 있는지 체크한다.일반적인 USB Type-C케이블은 3A까지의 대응으로 공급할 수 있는 전력은 60W가 상한이지만 Thunderbolt 4케이블은 5A에 대응하면서 전력도 100W까지 공급하게 된다.



확인하는 방법은 간단하고, 60W를 넘는 USB PD충전기, 예를 들면 최대 65W의 USB PD충전기를 노트 PC에 접속하고 유틸리티에서 제대로 65W로 인식되는지를 보면 된다.케이블이 3A대응이라고 60W로 표시되므로, 일목요연하다는 것이다.

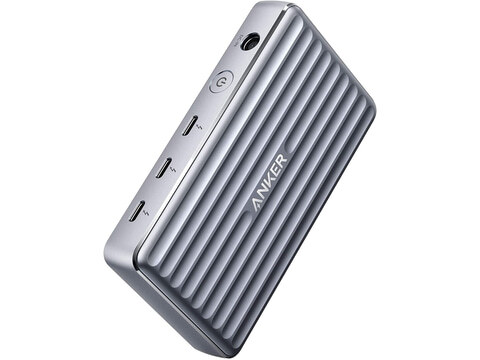

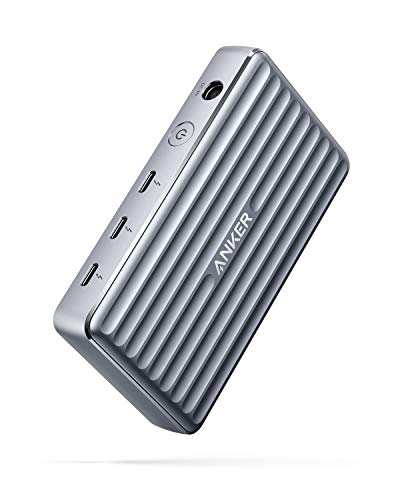

이번에는 후술 하는 디스플레이 검증에 이용 Anker의 Thunderbolt 4독"Anker PowerExpand 5-in-1 Thunderbolt 4 Mini Dock"가 최대 85W의 USB PD충전에 대응한다는 점에서 이를 이용하여 실험을 했다.

이번 시용한 것은 최대 85W의 USB PD충전에 대응한 Anker의 " Anker PowerExpand 5-in-1 Thunderbolt 4 Mini Dock "
노트 PC는 이 실험만 레노버의 유틸리티를 사용하는 관계에서 Thunderbolt 3포트를 탑재한 레노버"ThinkPad X1 Carbon(2019)"을 사용하고 있다
이번 시용한 것은 최대 85W의 USB PD충전에 대응한 Anker의 "Anker PowerExpand 5-in-1 Thunderbolt 4 Mini Dock" 노트 PC는 이 실험만 레노버의 유틸리티를 사용하는 관계에서 Thunderbolt 3포트를 탑재한 레노버"ThinkPad X1 Carbon(2019)"을 사용하고 있다



결과는 이하의 거리에서 원래 3A이다[D-1](RAMPOW ‎RAD18)만이 60W, 밖이 85W로 나타났다.
모두 완전히 예상대로에서 스펙을 사칭하고 있는 케이블은 없는 듯하다.



[표 2]USB PD의 검증 결과

번호 업체명 품번 종류별 예상 실제
A-1 Cable Matters ‎107032-BLK-0.8m Thunderbolt 4 85W 85W
A-2 OWC OWCCBLTB4C0.8M Thunderbolt 4 85W 85W
A-3 BODAM 4041-9104 Thunderbolt 4 85W 85W
B-1 Apple MQ4H2FE/A Thunderbolt 3 85W 85W
B-2 TREBLEET TBCB-2 Thunderbolt 3 85W 85W
B-3 CABLETIME CT-C160-U31-TB3 Thunderbolt 3 85W 85W
C-1 ELECOM(일) USB4-CC5P08BK USB4 85W 85W
C-2 Cable Matters 201304-BLK-0.8m USB4 85W 85W
C-3 Atlas ‎USB4-01 USB4 85W 85W
D-1 RAMPOW RAD18 USB 3.1
(USB 3.2 Gen2)
60W 60W



5A대응하면, 유틸리티에서 60W를 넘는 전원으로 인식되지만, 3A에서는 "60W"이 한계이다.이 성질을 이용하면 케이블의 5A/3A대응을 쉽게 알아볼 수 있습니다.





테스트 2 : 외부 디스플레이 2대에 4K/60Hz의 동시 출력 가능할까

이어 외부 디스플레이 2대로, 4K/60Hz의 동시 출력이 가능한지를 체크한다.이 검증의 의도는, Thunderbolt 3의 규격까지 4K/60Hz× 2및 8K/60Hz에서의 출력에 대응하지 않고, 그 차이를 내지 못하고 있는지 확인하기 때문이다(참고 기사).



이번에 사용한 노트 PC에 갖춰지고 있는 Thunderbolt 4포트에 허브가 되어 Thunderbolt 4독을 연결하여 그 앞에 2대의 4K디스플레이를 접속.케이블을 교체하면서 4K해상도(3,840×2,160닷)/60Hz의 2대 동시 출력을 유지할 수 있는지 체크했다.

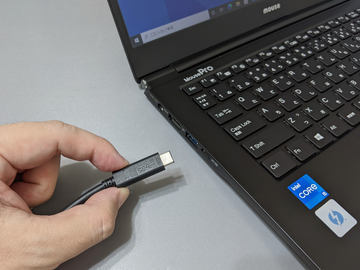

노트 PC는 Thunderbolt 4포트를 탑재한 마우스 컴퓨터" MousePro-NB420H "을 Thunderbolt 4의 Dock은 앞의 실험에서도 이용한 Anker의 " Anker PowerExpand 5-in-1 Thunderbolt 4 Mini Dock "을 사용하고 있다



접속 방법. ①는 노트 PC에 ②과 ③은 디스플레이에 연결된 상태에서 ①의 부분에 사용하고 있는 케이블을 교환하면서 검증했다



4K디스플레이의 1대째는 GMK의 14형"KD1". 이것은 USB Type-C에서 직접 접속하고 있다 4K디스플레이의 2대째는 마우스 컴퓨터 28형"ProLite B2875UHSU-1B". USB Type-C포트는 비 탑재로 변환 어댑터를 사용하여 DisplayPort를 USB Type-C접속으로 사용하고 있다



결론은 이하의 거리에서[D-1](RAMPOW ‎RAD18)을 제외하고는 어느 케이블도 4K/60Hz에서의 출력이 할 수 있었던.이쪽도 스펙부터 예상할 수 있는 대로의 결과에서 Thunderbolt 3케이블에 대해서도 Thunderbolt 4/USB4케이블과 다름 없는 결과가 나오고 있다.다만 이번에는 Anker의 도크에서 밖에 시험하지 않으므로, 그 다른 기종에서도 똑같이 출력할 수 있을지는 불명이다.





[표 3]4K× 2에서의 영상 출력의 검증 결과번호업체형번종별예상실제

번호 업체명 품번 종류별 예상 실제
A-1 Cable Matters ‎107032-BLK-0.8m Thunderbolt 4 가능 가능
A-2 OWC OWCCBLTB4C0.8M Thunderbolt 4 가능 가능
A-3 BODAM 4041-9104 Thunderbolt 4 가능 가능
B-1 Apple MQ4H2FE/A Thunderbolt 3 가능 가능
B-2 TREBLEET TBCB-2 Thunderbolt 3 가능 가능
B-3 CABLETIME CT-C160-U31-TB3 Thunderbolt 3 가능 가능
C-1 ELECOM(일) USB4-CC5P08BK USB4 가능 가능
C-2 Cable Matters 201304-BLK-0.8m USB4 가능 가능
C-3 Atlas ‎USB4-01 USB4 가능 가능
D-1 RAMPOW RAD18 USB 3.1
(USB 3.2 Gen2)
 불가 불가

참고로[D-1](RAMPOW ‎RAD18)에 대해서는 최초 접속한 1대만 4K/60Hz에서 출력되지만 2대째는 인식되지 않고 1번째 케이블을 뽑으면 2대째가 인식되는 식으로 케이블이 보틀 넥이 되어 인식하지 못하는 것으로 나타났다.



또한 이들은 노트 PC와 독을 연결 케이블의 이야기고 분기처인 독과 디스플레이 사이에 사용한 경우는[D-1](RAMPOW ‎RAD18)케이블에서도 무리 없이 표시했다.만약 실제로 이 같은 접속을 치르는 데 있어서 부득이로 스펙인 케이블을 혼재시키는 경우는 분기 먼저 사용하면 잘 갈지도 모른다.



접속한 상태의 디스플레이 상태.(2)(3)모두 4K로 접속되고 있는



어느 디스플레이도 4K/60Hz로 접속되고 있는 것으로 나타났다



참고로 스크린 샷을 찍으면 이렇게 된다



【D-1】( RAMPOW ‎RAD18 )케이블로 접속한 상태.1대밖에 알지 못한다



테스트 3 : 전송 속도를 체크

마지막은 데이터 전송 속도다.
Thunderbolt 4포트에 외부 SSD를 연결하여 CrystalDiskMark를 사용하고 전송 속도를 체크하는 실험이다.

가장 현 시점에서는 전송 속도 최대 40Gbps을 떨친 시판의 SSD경우는 Thunderbolt 3콘트롤러를 사용한 제품 뿐 USB4혹은 Thunderbolt 4컨트롤러를 채용한 SSD사례는 아직(필자가 알기)존재하지 않는다.



그런 사정에다 이번에는 기재 관계도 있어,
최대 10Gbps의 USB 3.1에 대응한 외부 NVMe SSD케이스를 이용하여 읽고 쓰기를 하고 케이블이 발목을 잡는 일이 아닌가만 체크한다.실험으로는 다소 낮은 장벽이라 어디까지나 참고 사항 정도에 보라.

산와 서플라이의 USB 3.1대응 SSD케이스" USB-CVNVM1 "에 M.2 PCIe/NVMe SSD를 끼워서 사용하고 있다.콘트롤러는 Asmedia의 "ASM2362"



결과는 이하의 거리에서 어느 케이블을 사용한 경우도 속도는 시퀀셜 리드에서 1GB를 살짝 넘어섰다.최대 10Gbps대응의[B-2]‎TREBLEET TBCB-2최대 10Gbps대응의[D-1](RAMPOW ‎RAD18)도 포함하여 전송 속도는 비교로 케이블이 발목을 잡는 일은 없고 USB 3.1에서 실현할 수 있는 최대 전송 속도가 나오고 있다고 봐도 무방할 듯하다.





[표 4]전송 속도의 검증 결과

번호 업체명 품번 종류별 실증전송속도(1) (10G PCIe) 실증전송속도(2)***(주1)
(40G PCIe Gen4 SSD)
A-1 Cable Matters ‎107032-BLK-0.8m Thunderbolt 4 1054.75MB/s 2,892.69MB/s
A-2 OWC OWCCBLTB4C0.8M Thunderbolt 4 1,056.92MB/s
A-3 BODAM 4041-9104 Thunderbolt 4 1,054.68MB/s
B-1 Apple MQ4H2FE/A Thunderbolt 3 1,054.15MB/s
B-2 TREBLEET TBCB-2 Thunderbolt 3 1,054.61MB/s
B-3-1 CABLETIME CT-C160-U31-TB3 Thunderbolt 3 1,054.96MB/s
B-3-2 CABLETIME 2M Thunderbolt 3   2,895.93MB/s
C-1 ELECOM(일) USB4-CC5P08BK USB4 1,055.95MB/s
C-2-1 Cable Matters 201304-BLK-0.8m USB4 1057.48MB/s
C-2-2 Cable Matters 1M USB4   2,900.00MB/s
C-3 Atlas ‎USB4-01 USB4 1,054.66MB/s
D-1 RAMPOW RAD18 USB 3.1
(USB 3.2 Gen2)
1,054.04MB/s

*** (주1) 번역자가 추가로 test한 내용입니다. (하기 추가의견 내용참조)





또한 실제로 약 10GB파일을 SSD에서 노트북 PC로 복사하면, 실효 속도는 약 700MB/s이다.불과 수십초에서 약 10GB의 파일이 복사한다.앞으로 USB4혹은 Thunderbolt 4컨트롤러를 채용한 SSD케이스가 등장하면 새로운 고속화는 기대할 수 있지만, 상황에서도 충분히 컬쳐 쇼크라는 사람도 많은 것은 아닐까.



어느 케이블도 시퀀셜 리드에서 1,000MB/s이상의 속도를 잡고 있다.케이블에 의한 속도의 차이는 오차 수준 덧붙여서 USB 2.0케이블로 교체하면 이처럼 속도는 극적으로 저하하다





실제로 약 10GB파일을 SSD에서 노트북 PC로 복사하고 있다.실효 속도는 약 700MB/s로 약 10GB의 파일 복사가 약 수십초에 완료된다





==> 추가의견 210906)
하기 test는 좀 더 높은 사양의 USB4 or 썬더볼트3 + PCIe4 NVMe로 test를 해 보았습니다.

ORICO LSDT USB4.0 M2 SSD Case 40Gbps M2 NVMe Enclosure Compatible with Thunderbolt 3 4 USB 3.2 USB 3.1 3.0 Type c Protocols

ORICO LSDT USB4.0 M2 SSD Case 40Gbps M2 NVMe Enclosure Compatible with Thunderbolt 3 4 USB 3.2 USB 3.1 3.0 Type c Protocols





Test환경



Intel 11세대 타이거레이크 i5 NUC (썬더볼트/USB4 2포트 지원)

win11 8K해상도, 4K해상도, 1080P해상도 환경



USB4 NVMe외장 케이스 : ORICO USB4 40G NVMe외장 케이스

M.2 NVMe : FireCuda 530 PCIe Gen4 NVMe 500G (NTFS포멧)



Test cable

1. 썬더볼트4 Cable : Cable Matters 썬더볼트4 40G 2M (Intel 인증)

2. 썬더볼트3 Cable : CableTime 썬더볼트3 40G 2M (미인증)

3. USB4 Cable : Cable Matters USB4 40G 1M (USB-IF인증케이블)







Cable Matters TB4 (0.8M)

평균값 : 2,892.69MB/s



CableTime TB3 (2M)

평균값 : 2,895.93MB/s



Cable Matters USB4 40G (1M)

평균값 : 2,900.00MB/s





53G 단일파일 전송test
내장PCIe 10G (C드라이브) ==> Cable Matters USB4 40G 1M ==> USB4외장 + PCle Gen4 (D드라이브)

53G단일파일 초기예상시간 2분30초 (800MB/s) ==> 최종속도(791MB/s)
** 실제 전송시간은 초기예상시간보다는 빨리 전송되었습니다.





인증 로고 있는 제품을 추천하는 이유

이번 시험에서는 인증 로고 있는 것부터 없는 것까지 또 유명 메이커의 것에서 그렇지 않은 것까지 다양한 제품을 픽업하고 실험을 했다.이는 예상 외의 거동을 하는 제품이 섞이는 것을 기대한 선택이었지만 결과적으로 전혀 부작용 없는(검토로는 별로 재미 없는)것으로 됐다.



우선 결론으로 말할 수 있는 것은 Thunderbolt 4케이블 및 USB4케이블(40Gbps/100W대응 제품)는 만능이다.이들이 있으면 현행 모든 용도에 대응할 수 있으므로 지속적으로 애용하는 것은 틀림 없다.



한편 인증 로고 없는 제품 중
[A-3](BODAM 4041-9104)과[C-3](‎Atlas USB4-01)은 커넥터의 커버 부분이 비정상적으로 크거나[B-3](CABLETIME CT-C160-U31-TB3)과
[C-3](‎ 이)는 케이블이 딱딱한 부드러움이 떨어지는 등 성능 이외에서 감점 요소가 많다.
[B-2](TREBLEET ‎TBCB-2)처럼 Amazon에 실린 사진과 외관이 다를 뿐 아니라 길이까지 다르다
(사이트에서는 2m와 기재가 있지만 실제로는 0.5m)제품도 나올 정도이다.



그 점, 인증 로고가 있는 제품은 모두 커넥터의 커버는 좀 작고, 케이블도 부드럽고 처리에 뛰어나다.가격에 대해서도 세일 때



이번 실험에서는 인증 로고의 유무에 의한 성능의 차이는 우연히 안 나왔는데 실제로 선택에 있어서는 신뢰성을 중시하고 인증 로고가 있는 물건을 선택하는 것을 개인적으로 추천한다.



https://pc.watch.impress.co.jp/docs/topic/feature/1348740.html



【特集】 Amazonの安いThunderbolt 4/USB4ケーブルは大丈夫なのか?ケーブル10種で4K×2同時出力・100W

 Thunderbolt 4ケーブルは、現行のUSB Type-Cケーブルで考えられる最上級のスペックを備えており、1本持っておけばあらゆる用途に対応できる(以下の関連記事を参照)。またUSB4ケーブルも、仕様

pc.watch.impress.co.jp









그리고, 앞서, USB4와 썬더볼트 cable관련 비교 내용글을 올려 드린 내용과 같이,

하기 내용을 참조 하시면 좋을 것 같습니다. ^^





Intel 썬더볼트 인증관련으로 개인의견을 좀 드리자면,

TB3 cable과 TBT3허브는 이미 기술이 나온지 좀 되었고,

TB3 Cable업체와 허브 업체의 제조기술이 약간 평준화가 되어지면서,

비인증 TB3케이블도 어느정도 사용자의 사용경험으로 검증된 제품들이 몇몇 입니다. ^^

이미 사용자로 경험으로부터 자체검증된 TB3 Cable과 허브는

저렴하므로 구입하여 쓰셔도 무방할 듯 합니다. (E-mark 확인필요)

그러나 USB4와 TB4 cable은

아직까지 제조사에서도 정확한 품질기준으로 만들어내지를 못하기 때문에,

(일부 TB3 cable을 USB4 또는 TB4 cable로 마킹만 바꿔서 판매하는 경우도 있습니다.)

제품성능의 평준화가 이루어지기 전까지는

USB4와 TB4 cable은 반드시 인증제품을 추천해 드립니다.

Intel 썬더볼트 인증관련으로는 지정 cable을 써야 하고.

노이즈 대책 설계등으로 매우 까다로운 조건이라고 합니다.

그리고 TB4의 경우는 USB4의 Spec도 같이 인증test조건으로 들어가기 때문에

인증을 위한 test항목도 매우 많다고 합니다.

그래서, Intel 썬더볼트 인증 비용도 매우 비싸서,

고가로 케이블을 판매하는 왠만한 브랜드사가 아니면

대응이 어렵다고 합니다. ^^;;

USB4 인증은 USB-IF에 회원으로 가입하여

매년회비를 지불하면서 각 제품별로 인증을 받아야 하는 방식으로,

HDMI포럼 인증과 유사한 비용과 방식으로 이루어지고 있습니다.

이러한 각종 인증제도로 인하여 제품 가격의 상승이 있습니다만,

소비자입장에서 정당하게 지불한 제품이 정상적인 동작을 하지 않는다면,

난감할 수 밖에는 없습니다.

그러므로, 댁내에 인증케이블 1~2개는 구입하여 사용하시면서,

다른 비인증 제품과 혼용하여 사용하시다가,

제대로 성능이 나오지 않으면 비교 test를 해 보시는 편이

좋을 것 같다고 판단합니다



"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819

https://cafe.naver.com/mk802/43696



"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설

"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819 최근에 1달동안 썬더볼트와 USB4 ...

cafe.naver.com










네이버스토어
USB4 정식인증 40Gbps USB3.1 100W 고속충전케이블 1M 맥북 EVO 노트북
https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



USB 4: Apple 지원을 포함한 우리가 알고 있는 모든 것



완전히 새로운 세대의 USB를 준비하라 2019년에 처음 발표된 "USB4" (공식 철자는 공간이 부족하지만 독자들이 검색하는 방식을 반영하기 위해 이 글에서 하나를 사용하고 있다)는 것이 마침내 애플의 새로운 M1 동력 아이맥스, M1 기반 맥북스, 인텔 11세대 타이거 레이크 l가 탑재된 맥 미니와 노트북을 포함한 일부 배송용 컴퓨터에 등장하고 있다.aptops. 현재 USB 4로 판매되고 있는 많은 장치들을 발견할 수 없을 것이다. 하지만 새로운 세대의 USB 4전동 부두와 주변기기들이 슬금슬금 들어오고 있다.

USB 4는 더 빠른 전송 속도, 더 나은 비디오 대역폭 관리, Thunderbolt 3과의 선택적 호환성을 포함한 많은 이점을 약속한다.



(이미지 크레딧: 셔터스톡 / 세르게이 카르다셰프)



PC와 주변기기 공급업체들이 그들의 제품을 판매하기 위해 혼란스러운 USB 버전 번호를 사용하는 시장에서, 새로운 표준에 대한 아이디어는 압도적으로 보일 수 있다. 하지만, 기대할 것도 많다. 여기 USB 4에 대해 알아야 할 모든 것이 있다.

USB 4의 주요 이점

새로운 USB 4 표준은 이전 버전의 USB에 비해 3가지 주요 이점이 있다.

  • 40Gbps 최대 속도: 2레인 케이블을 사용하면 Thunderbolt 3과 같은 속도인 최대 40Gbps의 속도로 장치를 작동할 수 있다. 데이터는 양방향 4개 차선의 두 세트로 전송된다.
  • DisplayPort Alt Mode 2.0: USB 4는 대안 모드인 DisplayPort 2.0을 지원한다. 디스플레이포트 2.0은 HDR10 컬러로 60Hz에서 8K 해상도를 지원할 수 있다. 디스플레이포트 2.0은 모든 데이터를 한 방향(모니터)으로 전송해 8개 데이터 레인을 한 번에 모두 사용할 수 있어 USB 데이터 이용 가능량의 2배인 최대 80Gbps까지 사용할 수 있다.
  • Thunderbolt 3 장치와 호환: 일부, 그러나 반드시 모든 USB 4 구현이 Thunderbolt 3 기기와도 작동될 필요는 없다.
  • 비디오에 대한 더 나은 리소스 할당, PCIe: 다른 인터페이스가 연결을 이어받는 대체 모드 대신 USB 4 디바이스는 그에 따라 대역폭을 할당하면서 DisplayPort, PCIe 및 USB 패킷을 동시에 보내는 "프로토콜 터널링"이라는 프로세스를 사용할 수 있다.

    따라서 1080p 모니터를 구동하는 데 필요한 대역폭의 20%만 동영상에 포함된다면 나머지 80%는 USB 프로토콜이나 PCIe에서 작동할 수 있는 외장 SSD에서 파일을 전송하는 데 무료로 사용할 수 있다.



Type-C 포트 사용

USB 4는 Type-C 커넥터에서만 작동한다는 것은 두말할 나위가 없다. 구형 Type-A 포트가 있는 USB 4 장치 또는 허브를 기대하지 마십시오. USB 전원 공급과 같은 다른 최신 표준은 타입-C에서만 작동하므로 놀랄 일이 아니다. 예를 들어 어댑터를 사용하여 A형, 5Gbps USB 3 포트에 연결하면 속도와 전원이 가장 낮은 공통 분모로 감소한다.







(이미지 크레딧: 셔터스톡 / 슈크랏 쿠르바노프)



선택적으로 Thunderbolt 3과 호환

인텔은 USB 프로모터 그룹에 Thunderbolt 3 프로토콜을 부여해 USB 4 포트가 있는 기기가 Thunderbolt 3 기기와 호환될 수 있도록 하고 USB 4 기기는 Thunderbolt 3 기기와 연결할 수 있도록 했다고 밝혀 뉴스가 됐다. 그것은 모두에게 좋은 소식이며, 특히 eGPU(외부 그래픽 카드)를 연결하여 게임을 하고 싶어하는 노트북 사용자들에게 그렇다.



많은 Thunderbolt 3 eGPU가 있지만 Thunderbolt 3과 함께 제공되는 노트북과 데스크톱은 거의 없으며 즉시 Thunderbolt 3을 지원하는 마더보드도 거의 없다. Thunderbolt는 Intel 표준이기 때문에 AMD 전원 컴퓨터에서는 찾을 수 없다. Thunderbolt 3는 개방형 표준이 아니고 여분의 칩이 필요하기 때문에 표준 USB보다 구현 비용이 더 많이 든다. 따라서 오늘날 eGPU나 초고속 Thunderbolt 3 스토리지 드라이브를 원한다면 컴퓨터를 선택하는 것이 매우 제한적이다.

USB 4를 사용하면 기기 및 호스트 제조업체는 인텔에 로열티를 지불하지 않아도 되기 때문에 대량으로 채택될 가능성이 훨씬 높아진다. 그러나 다음과 같은 요점이 있다. Thunderbolt 호환성은 USB 4 사양에 필수 사항이 아니므로 제조업체에서 구현할 필요가 없다. USB 4가 장착된 노트북을 구입하면 Razer Core X 그래픽 도크와 함께 사용할 수 없다는 사실을 알게 될 수 있다.



브래드 손더스 USB이벤더스 포럼 회장은 "필요한 대부분의 것들이 이미 USB 4 디자인에 내장되어 있기 때문에 PC 벤더들이 Thunderbolt 역호환성을 폭넓게 지원할 것으로 기대한다"고 말했다. "이것은 같은 기술을 기반으로 하기 때문에 우리는 높은 채택률을 예상하지만, 전화 담당자들은 아마도 역호환성을 갖추기 위해 필요한 추가적인 작은 부분을 추가하지 않는 쪽을 선택할 것이다.



지금까지 애플은 자사의 M1 컴퓨터들이 Thunderbolt 3/USB 4 포트를 보유하고 있으며 Dell XPS 13과 같은 새로운 Tiger Lake 노트북들이 USB 4/Tunderbolt 4를 지원한다고 말했다. 불행히도, 이러한 포트에도 불구하고, 새로운 Mac은 외부 GPU와 함께 작동하지 않는다.



단, Thunderbolt 3와 Thunderbolt 4는 제조사 시간과 비용이 드는 인텔의 로고 인증 프로그램이라는 점을 명심해야 한다. 따라서 USB 4-전원 컴퓨터는 40Gbps 장치 또는 Thunderbolt라는 레이블이 붙은 장치에서도 작동할 수 있지만 인증을 거치지 않으면 Thunderbolt를 지원하는 것으로 나열되지 않을 수 있다.

예를 들어, 전화나 태블릿 벤더는 PCIe 데이터 전송을 위한 지원이나 40Gbps 전송 속도를 제공하지 않음으로써 비용을 절약할 수 있다. 전화기를 eGPU 또는 최고 성능의 외장 SSD에 연결할 수 없음(그리고 연결할 수 없음)



USB 4의 두 가지 속도

최대 40Gbps의 이론적 속도를 낼 수 있지만 모든 USB 장치나 호스트가 이 표준을 지원하는 것은 아니다. 전화기 및 크롬북과 같은 소형 및 저비용 기기에서 USB 4의 20Gbps 버전을 사용할 것으로 예상하십시오. USB 4는 오늘날 대부분의 노트북에서 사용하는 USB 3.x 5Gbps 연결보다 훨씬 빠름(USB 3.2 연결은 존재하지만 10Gbps 및 20Gbps USB 3.2 연결은 존재함). 가장 빠른 USB 4 연결을 원하면 사양을 확인하십시오.



USB 4 라벨 버전 번호를 사용하지 않음

그렇다면 구입하려는 기기가 USB 4와 호환되는지 어떻게 알 수 있는가? 제조업체는 사양 시트에서 USB 4를 언급할 수 있지만 USB-IF의 로고 프로그램은 순수하게 20Gbps 또는 40Gbps의 연결 전송 속도에 초점을 맞추고 있다.







(이미지 크레딧: USB 구현자 포럼)







소매 포장에서 볼 수 있는 인증 로고는 USB 20Gbps 또는 USB 40Gbps 또는 그 옆에 20~40개의 USB 트라이던트 로고로 표시된다.

이제 중요한 점은 SuperSpeed USB 20Gbps 표준, 기술적으로 USB 3.2가 있으며 USB 4의 다른 기능은 없다는 것이다. 그러나 로고는 다를 것이다.

시중에 나와 있는 수백만 개의 USB 제품 중 상당수가 USB-IF의 공식 인증을 받지 않아 이 로고를 전혀 사용할 수 없다는 점도 언급할 만하다. 따라서, 조직의 최선의 노력에도 불구하고, 제품 설명에서 USB 4라는 용어를 사용하는 많은 제품들을 볼 수 있을 것이다.



비디오와 데이터 간 대역폭 공유 능력 향상

USB 4 규격의 큰 부분은 동일한 연결을 통해 비디오와 데이터를 모두 전송할 때 사용할 수 있는 리소스의 양을 동적으로 조정하는 기능인 프로토콜 터널링이다. 예를 들어, 최대 40Gbps의 USB 4가 있고 외장 SSD에서 많은 양의 파일을 복사하는 동안 4K 모니터로 출력된다고 가정합시다. 그리고 비디오 피드는 약 12.5Gbps가 필요하다고 규정하자. 이 경우 USB 4는 나머지 27.5Mbps를 백업 드라이브에 할당한다.



USB-C는 Type-C 포트에서 DisplayPort / HDMI 비디오를 전송하는 기능인 "대체 모드"를 도입했지만, 현재 3.x 사양은 자원을 분할하는 좋은 방법을 제공하지 않는다. 손더스에 따르면 디스플레이포트 alt 모드는 USB 데이터와 비디오 데이터 사이의 대역폭을 정확히 50/50으로 나눌 수 있으며, HDMI alt 모드는 USB 데이터를 전혀 동시에 허용하지 않는다.

그러나 프로토콜 터널링을 통해 USB 4는 DisplayPort, PCIe 또는 USB를 데이터 패킷으로 전송하므로 리소스 할당을 제어할 수 있다.

손더스는 "USB SuperSpeed를 사용하면 커넥터에 비해 두 개의 서로 다른 대역폭인 [데이터와 비디오]를 결합하여 관리할 수 있는 아키텍처의 유연성을 갖추지 못했다"고 말했다. "따라서 이는 여러 애플리케이션 유형 간의 확장성을 높이기 위해 실제로 최적화되어 있다."



모든 USB 4 호스트 USB PD 지원

현재 일부 USB Type-C 장치가 고출력 장치에 전기를 운반하기 위한 USB 전원 공급(USB PD) 표준을 지원하는 경우, 모두 그러하지는 않는다. 모든 USB 4 장치와 호스트는 더 높은 와트와 더 나은 전원 관리를 가능하게 하는 USB PD를 준수해야 한다.

USB PD는 이론적으로 최대 100와트를 제공할 수 있지만 충전 장치는 그 정도의 전력을 지원할 필요가 없다. 따라서 주어진 USB 4 포트는 특정 노트북이 작동하는데 필요한 양을 주거나 가져간다는 보장은 없지만, 사양에 따를 것으로 예상할 수 있다.



구형 기기와 역호환 가능

USB의 모든 세대에 있어서 가장 좋은 점은 그들이 얼마나 잘 함께 작동하는지이다. USB 4는 USB 3 및 USB 2 장치 및 포트와 함께 작동한다. 하지만, 여러분이 연결의 가장 약한 부분의 속도와 능력만을 얻게 된다는 것은 말할 필요도 없다. USB 4 장치는 USB 3.2 포트에 연결하면 40Gbps로 전송이 불가능하고 구형 USB 2 포트는 새 USB 4 백업 드라이브에 연결한다고 해서 갑자기 속도가 빨라지지 않는다.



기존 케이블이 최대 속도로 작동함

(이미지 크레딧: 셔터스톡)





기존 USB 케이블과 어댑터는 USB 4와 함께 작동하지만 역호환되는 다른 모든 것과 마찬가지로 최대 정격 속도에서만 작동한다. 따라서 5Gbps로 작동할 수 있는 USB 3.2 케이블이 있다면 USB 4 포트를 USB 4 장치에 연결하는 데 사용하더라도 최대 5Gbps까지만 얻을 수 있다. Thunderbolt 3 지원을 받으려면 Thunderbolt 3 케이블이 필요할 것이다.

Thunderbolt 4는 모든 트리밍이 포함된 USB 4입니다.

USB 4의 등장과 동시에 인텔의 Thunderbolt 4가 출시되고 있지만, 두 표준은 실제로 경쟁하고 있지 않다. Thunderbolt 4로 인증된 컴퓨터나 주변장치를 갖기 위해서는 Intel으로부터 인증을 받아야 하는데, 이는 Thunderbolt 3 지원을 포함한 USB 4의 모든 기능을 지원할 수 있음을 증명한다.



Thunderbolt 4는 이 장치가 제조사에 얼마간의 비용으로 인텔에 의해 승인되었다는 것을 증명하는 라벨에 지나지 않는다.  Thunderbolt 4 지원 서비스를 제공하는 제품을 보면 40Gbps 연결성과 Thunderbolt 3 장치와의 역호환성을 갖춘 USB 4라는 의미가 있다. 그러나, 우리가 본 것처럼, "썬더볼트 3" 호환되는 새로운 애플 맥북 프로와 같은 컴퓨터조차도 Thunderbolt 3 eGPU와 함께 작동하지 않을 수 있다.



손더스는 "썬더볼트 4는 브랜딩 프로그램"이라고 말했다. "그리고 인텔이 전달했듯이 브랜딩 프로그램은 사실상 USB 4이며, 모든 고급 기능을 지원하며, 그 중 일부는 선택 사항이다."

USB 3.2보다 제조 비용이 더 많이 소요됨

대량 채택의 한 가지 장애물은 USB 4의 추가 비용이다. PC와 기기 벤더가 USB 4 연결을 추가하는데 드는 비용이 얼마인지는 정확히 알 수 없지만, 최신 표준인 USB 3.2보다 더 비싼 부품이 필요할 것으로 알고 있다.



손더스 측은 "솔루트보다 덜하지만 제품 개발사에 대한 실제 재료비 측면에서 슈퍼스피드만큼 저렴하지는 않을 것으로 본다"고 말했다. "그것을 하기 위해서는 많은 관문이 필요하고 그 제품은 여전히 모든 SuperSpeed 물건을 한다."

손더스는 비용이 빨리 내려오기를 바란다고 덧붙였다. 하지만 적어도 처음에는 비용 차이가 USB 4를 고급 PC로 밀어넣을 것이라고 추측할 수 있다.

USB 4가 공식적으로 "USB4"로 표시되는 이유(공간 없음)

USB의 다른 모든 버전과 달리, 새로운 사양은 버전 번호 앞에 공백 없이 공식적으로 철자가 입력된다. 우리는 아마 대부분의 사람들이 USB 4로 쓸 것이라고 생각하지만, 공식 명칭은 USB4이다. 브래드 손더스 USB 프로모터 그룹 CEO는 이 공간을 없애는 것이 버전 번호에서 브랜드 이름에 초점을 맞추는 것이 목표라고 설명했다.



그는 "지금 내가 신호하려고 하는 것 중 하나는 4.0, 4.1, 4.2의 반복적인 경로로 들어갈 계획이 없다는 것"이라고 우리에게 말했다. "그리고 우리는 그것이 차별화 요소로서 제품과 연관되고 사용되는 것을 원하지 않는다. 우리는 가능한 한 단순하게 유지하기를 원한다."



USB 3.x 사양은 USB 3.0, USB 3.1 Gen 1, USB 3.1 Gen 2 및 USB 3.2의 4가지 다른 버전과 USB PD 및 대체 모드와 같은 선택적 기능의 유무와 함께 다른 버전 번호로 채워졌다. 그러나 손더스는 이 수치가 정말로 개발자들을 위한 것이며 OEM들이 그들의 제품을 마케팅할 때 "SuperSpeed USB"와 같은 간단한 용어를 사용하기를 바란다고 말했다.



아마도 마케터들이 소비자들에게 너무 많은 숫자를 던지는 것에 대한 우려 때문인지 손더스 사는 이 기관이 규격 업데이트를 위해 버전 번호를 사용할 계획이 없다고 말했다. 따라서 2년 후에 더 빠른 반복이 있더라도 USB 4라고 불릴 가능성이 높지만 그 후의 속도(USB 4 80Gbps와 같은 것을 상상한다) 그와 그의 팀은 아직 브랜딩 전략을 정하지 않았기 때문에 USB 4의 마케팅 명칭도 있을 수 있다. USB 3.x가 "SuperSpeed USB"로 알려진 것과 마찬가지로 USB 4는 자체 모니커("Super Duper Speed USB"를 제안한다.)로 끝날 수도 있다.



"명확한 구별이 되었으면 좋겠어. 그는 "USB 4는 자체적인 속도를 가진 자체 아키텍처로 모든 속도에서 이러한 도트 릴리즈에 갇히지 않도록 노력한다"고 말했다. "언제, 그리고 더 빨리 진행된다면, 우리는 단순히 더 빠른 버전의 인증과 브랜드를 갖게 될 것이다."

현재 USB 4 제품



이 글을 기준으로 'USB 4' 기기로 시판되는 기기는 극히 일부에 불과하다. 여기에는 Kingston SD5700T 도킹 스테이션, Acasis M.2 NVMe 인클로저, OWC Thunderbolt Hub  Cable Matters 40Gbps 케이블이 포함된다.

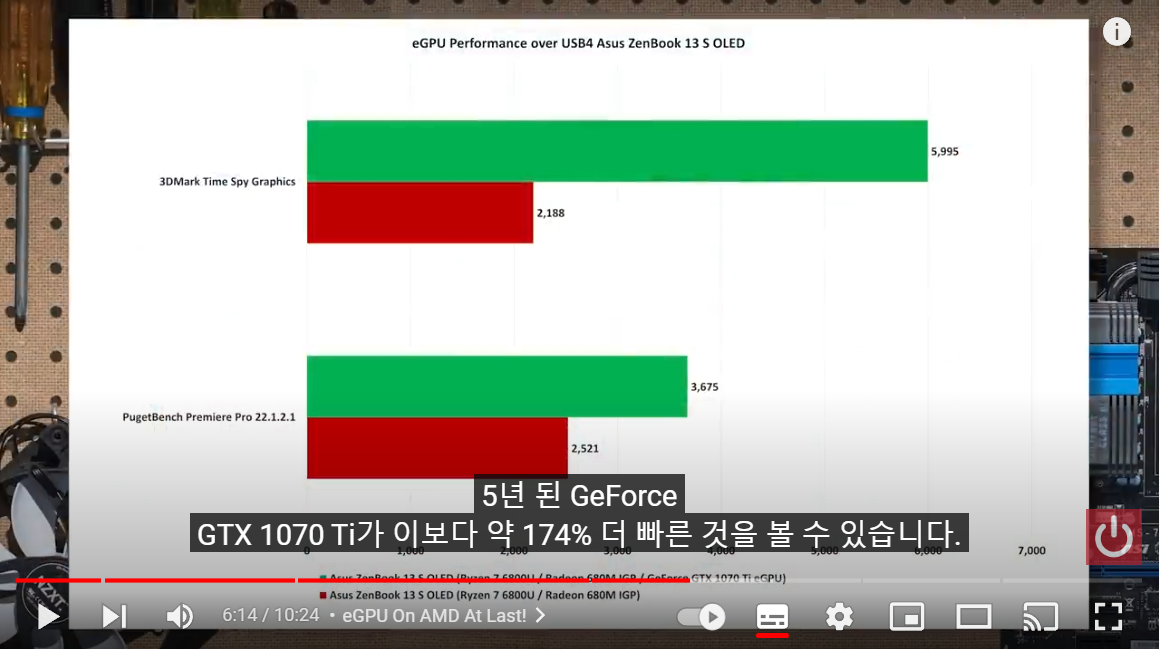

전용 USB 4 주변기기가 없어도 Thunderbolt 3 부두와 eGPU, 고속 SSD에 연결하면 사양을 활용할 수 있다.



https://www.tomshardware.com/news/usb-4-faq,38766.html



USB 4: Everything We Know So Far

USB 4 promises a host of benefits that include faster transfer speeds, better management of video and optional compatibility with Thunderbolt 3.

www.tomshardware.com



USB-C를 통해 USB4를 리타이밍하는 중





USB-C 커넥터는 이들 모두를 지배하는 유일한 커넥터다. 그것은 그것의 정의에 있어서 놀라운 유연성을 가지고 있고 서로 다른 상호 연결에 걸쳐 광범위하게 채택되어 왔다. 그 유연성과 사용의 다양성은 특히 활성 케이블에서 그 위를 흐르는 신호를 재타임 시키려고 할 때 많은 어려움의 근원이기도 하다.  리티머의 이러한 어려움에 대한 주요 원인은 USB-C가 지원하는 모든 옵션과 모드 사이의 많은 상호작용이다.



USB-C는 일련의 대체 또는 "Alt" 모드를 통해 USB, Thunderbolt, DisplayPort, HDMI 및 MHL뿐만 아니라 다른 신흥 프로토콜을 지원한다. 각자는 고유의 프로토콜과 물리적, 계층을 가지고 있어 레티머에 의해 별도로 다루어야 한다. 그것들은 서로 다른 시기에 그리고 강하게 다른 목적을 위해 서로 다른 그룹에 의해 정의되었다. 프로토콜 계층은 서로 다르다. 물리적 계층은 또한 서로 다른 비율과 상당한 후방 호환성 모드 및 제약조건으로 서로 다른 방식으로 정의되었다. 하나의 커넥터 정의에 따라 서로 잘 맞고 작동할 수 있다는 것은 기발한 엔지니어링의 업적이다.





그림 1: Alt 모드를 사용하여 USB-C 커넥터에서 실행되도록 여러 프로토콜을 정의한다.



USB-C는 또한 커넥터를 2차원의 임의 정렬에 연결할 수 있는 가역성을 지원한다. 첫 번째 정렬 치수는 케이블의 각 끝이 호스트 끝 또는 주변 끝 중 하나에 연결될 수 있으며, 연결될 때까지 정렬 상태를 알 수 없다는 것이다. USB-C는 USB-A 커넥터에 비해 크게 향상된 이 두 가지 역할에 대해 완전히 대칭적인 플러그와 소켓 정의를 가지고 있다. 다양한 프로토콜은 모두 호스트 기반 구성 주기를 가지고 있으므로, 해당 사이클에 리티머가 참여해야 하는 활성 케이블의 경우 명령이 어느 쪽에서 오는지 구별하는 것이 중요하다. 즉, 검색기는 오버헤드 패킷을 승인, 처리 및 어느 방향으로든 전파할 수 있을 정도로 유연해야 한다.

그림 2: USB-C 활성 케이블은 어느 방향으로든 구성 흐름을 처리해야 한다.





두 번째 정렬 치수는 케이블의 양쪽 끝을 플러그의 한쪽이 상단에 있는 상태로 꽂을 수 있다는 것이다. 사용자가 플러그의 방향을 만지작거리지 않도록 하기 위해, USB-C는 플러그를 양쪽 끝에서 어느 쪽으로든 삽입할 수 있도록 정의되었다. 이는 다시 USB-A 커넥터에 비해 크게 개선되었으며, 커넥터 반대쪽 모서리에 핀으로 고정할 각 방향의 두 쌍을 정의함으로써 달성되었다. 전원, 접지 및 사이드밴드 신호를 포함한 다른 모든 연결부 역시 대칭적으로 정의된다. 후진을 제어하는 것이 중요한 응용 시나리오가 있으므로, 와이어 간의 연결을 내부적으로 뒤집는 기능은 완전한 기능을 갖춘 USB-C 레티머의 요구 사항이다.

그림 3: USB-C의 와이어-와이어 연결은 연결 방법에 따라 플립될 수 있다.





USB-C 레티머는 또한 전력 공급(PD) 컨트롤러와 상호 작용해야 한다. USB-C는 링크를 통해 전달되는 전력의 생산자와 소비자 사이의 협상을 허용한다. 이 때문에 USB-C 레티머는 PD 컨트롤러에 2와이어 인터페이스(TWI)를 지원해야 한다.

USB-C 검색기는 둘 이상의 클럭 모드를 지원해야 한다. 모드는 비트 레벨 레티밍(BLR)이며 독립 SSC(SRIS)가 있는 별도의 참조 클럭이다.

USB-C는 특정 다기능 모드도 허용한다. 하나의 고속 차선이 USB 3.2이고 다른 차선이 디스플레이포트인 것이 그 예다. 필요한 구성은 리티머로 미리 결정할 수 없다. 대신 주변부와의 교섭을 거쳐 주최 측에서 필요에 따라 선언한다.



20Gbps SerDes 비율 때문에 USB4는 작업을 하기 위해 리티머가 필요하며 리트리버가 필요하지 않은 세대다. 아날로그 적강의 세 가지 주요 단점은 다음과 같다.

  1. 적외선은 신호와 내부 수신기 소음을 모두 증폭시킨다.
  2. Redriver는 ISI(심볼 간 간섭)를 부분적으로만 청소한다.
  3. 적외선은 눈 폭을 복원하지 않으며 지터가 전파될 수 있다.

이에 따라 홍강 이전과 이후 모두 연결의 완전한 도달은 활용될 수 없다. 추가된 소음, 잔류 ISI, 지터 및 좁은 눈 폭의 영향을 최소화하기 위해 각 장소에 추적 길이를 단축해야 한다. 이러한 문제들로 인해 시스템 개발자는 계획한 모든 사용 시나리오에 걸쳐 엔드 시스템에 대한 홍수의 복잡한 영향을 이해하고 특성화해야 하는 상당한 부담을 안고 있다. 이러한 문제는 데이터 경로에 둘 이상의 레티머를 사용할 때 증가한다.

그림 4: 탐지기는 신호를 완전히 복원한다.   빨갱이는 그렇지 않다.



USB4는 또한 가장 작은 폼팩터를 제외한 모든 포트의 모든 포트에 물리적으로 가까운 레티머를 필요로 하는 세대다. USB4 포트가 최대 도달 범위를 달성하려면 마이크로프로세서에서 USB-C 커넥터로 인쇄회로기판(PCB)을 건너는 데 손실 예산을 사용할 수 없기 때문이다. 대부분의 초기 세대에서는 PCB 전체의 손실이 손실 예산에 흡수될 수 있었다. USB4에 대한 대부분의 호스트 시나리오에서는 특히 시스템이 가장 비싼 유형의 PCB 재료를 사용하지 않으려는 경우 레티머가 필요하다.  물론 마이크로프로세서 바로 옆에 커넥터를 놓을 수 있다면, 레티머가 필요하지 않을 수도 있다.

그림 5: USB4는 커넥터 근처에 리티머가 필요한 세대다.



일부 애플리케이션에서 마이크로프로세서는 USB4와 다른 프로토콜의 전체 요구사항을 지원하지 않는 일반적인 SerDes만 가지고 있다. 이러한 경우 호스트 바로 옆에 두 번째 리티머가 필요하다.



또 USB4는 액티브 케이블이 전면에 나서는 세대다. USB는 대부분 수동 케이블로 지금까지 버틸 수 있었다. 패시브 케이블은 여전히 최단거리 USB4의 옵션이지만, 많은 상황에서 액티브 케이블이 필요할 것이다. 이러한 사실은 리티머가 필요로 하는 전력 소모량이 증가하기 때문에 일부 애플리케이션에서 USB4의 유용성을 방해할 것이다.



여러 프로토콜은 호스트가 일련의 리티머 각각에 도달하고 각 리티머에 대해 이퀄라이저 파라미터를 조정하는 방법을 정의했다. 이 프로토콜들 내에는 대칭과 비대칭 방법을 정의하는 복수의 모드가 있다. USB-C 검색기는 이 모든 프로토콜에 참여해야 한다.

그림 6: USB4에서 리티머의 시퀀스가 일반화될 것이다.



USB4를 둘러싼 도전적인 신호 무결성 환경 때문에 레티머는 눈 높이 및 눈 폭 측정과 같은 눈 범위 기능을 지원할 수 있다. PRBS 패턴을 생성 및 확인하는 기능으로도 비트 에러 측정이 필요하다.



마치 USB4가 스스로 리타임을 할 만큼 단단하지 않았던 것처럼, 이러한 추가 기능이 뒷받침되어야 한다. 이 모든 요소들의 조합은 USB-C를 통한 USB4용 멀티 프로토콜 레티머를 생산한 가장 복잡한 레티머로 만든다.  일부 사용 가능한 레티머 솔루션은 USB4, DisplayPort 및 Thunderbolt 프로토콜을 지원하며 방향 반전, 커넥터 플립 및 외부 PD 컨트롤러를 지원하며 광범위한 테스트 및 측정 기능을 제공한다. 칸두는 그런 해결책을 한 가지 제안한다.



레티머는 상호연결 설계에 있어 그 어느 때보다도 중요하며 USB4와 USB-C에 대해 정의된 다른 고속 프로토콜의 성공적인 작동을 위해 필수적이다.


브라이언 홀든 칸두의 표준 부사장이야 이전에는 광학인터넷작업포럼(OIF)의 시장인식교육위원회 위원장, 하이퍼트랜스포트 컨소시엄의 회장 겸 펠로우, PMC-Sierra 표준담당 이사, StrataCom의 매니저 겸 공동창업자 등을 역임했다. 브라이언은 GTE에서 경력을 쌓기 시작했다.  UC 데이비스로부터 전기공학 학사, 코넬로부터 MBA를 받았다. 그는 49개의 미국 특허를 가지고 있다.  그는 '하이퍼트랜스포트 3.1 인터커넥트'와 함께 곧 출간될 책 '코드 시그널링'의 저자로, 증조할아버지의 전기 '찰스 W'를 집필했다. 우드워스: U.C. 최초의 곤충학자의 놀라운 삶."





https://www.embedded.com/retiming-usb4-over-usb-c/



Retiming USB4 over USB-C - Embedded.com

The USB-C connector is the one connector to rule them all. It has wonderful flexibility in its definition and has been widely adopted across different

www.embedded.com



Apple M1 iPad Pro: 새로운 기능 및 필요한 케이블

Apple은 M1 MacBook의 출시로 큰 주목을 받았으며 이제 M1을 iPad Pro에 탑재하여 태블릿 라인에 활력을 불어 넣으려 합니다. 가장 강력한 태블릿 대안에 필적하는 이전보다 더 빨라져야 하지만, 이것이 차세대 태블릿에 제공되는 전부는 아닙니다. M1 iPad 케이블 연결 옵션도 크게 향상되어 USB4  Thunderbolt 4 를 사용할 수 있습니다.

다음은 iPad M1 케이블, 연결, 성능 등에 대해 알아야 할 모든 것입니다.



iPad의 M1은 얼마나 빠를까요?

Apple의 M1 MacBook은 지금까지 만들어진 가장 빠른 노트북 중 일부이며 MacBook Air 내부에 있는 M1 칩과 고급 MacBook Pro의 후드 아래에 있는 M1 칩 사이에는 실제 성능 차이가 없었습니다. 아이패드의 M1은 노트북 M1 시스템 온 칩(SoC)과 동일한 8개의 CPU 코어와 8개의 GPU 코어를 유지하지만, 단순히 태블릿에 수동 및 능동 냉각을 위한 공간이 더 적은 더 작은 장치이기 때문에 동일한 열 헤드룸.



그러나 M1 iPad는 자체 소프트웨어 제품군이 있으므로 MacOS와 동일한 요구 사항이 없는 iPad OS를 사용하기 때문에 중요하지 않습니다. iPad OS는 또한 ARM 기반 M1 칩에 더 최적화되어 있습니다. 이전 세대 iPad의 Apple A1 SoC와 동일한 기본 아키텍처를 공유하므로 성능 손실을 쉽게 만회할 수 있기 때문입니다.



Apple은 출시 전에 iPad Pro의 새로운 M1 디자인이 이전 모델보다 50% 더 빠를 것이라고 주장했으며 이는 실제 테스트에서 나타났습니다. 엄청나게 빠르며 대부분의 다른 태블릿을 부끄럽게 만듭니다.



그 어느 때보 다 더 나은 모습

iPad의 M1은 그래픽 성능도 크게 향상시켜(Apple에 따르면 최대 40%), 이는 새로운 디스플레이, 특히 더 큰 iPad Pro의 고급 옵션을 강화하는 데 도움이 됩니다. 11인치 모델은 2388 x 1688 픽셀의 해상도를 가지며 12.9인치 버전은 더 자세한 2732 x 2048 픽셀을 갖습니다.



11인치 모델은 보다 컴팩트한 폼 팩터에서 환상적으로 보이는 보다 전통적인 Apple Liquid Retina LED 디스플레이를 사용합니다. 하지만 아이패드 프로 M1 12.9인치 모델은 상당히 특별한 점이 있다. 고해상도 화면은 미니 LED를 사용하여 화면을 더 작은 컴패니언보다 더 밝게 만들고 훨씬 더 미묘한 HDR을 제공할 수 있습니다. 영화나 TV 프로그램을 볼 때 좋습니다.



iPad M1 케이블 포트 진화

새로운 iPad Pro M1은 태블릿의 내부 프로세서와 디스플레이를 점검할 뿐만 아니라 연결도 업그레이드합니다. 새로운 iPad Pro에는 USB 4 및 Thunderbolt 4 기술을 모두 완벽하게 지원하는 단일 USB-C 포트가 있어 USB 성능 기준을 40Gbps로 높이고 연결 하는 모든 호환 Thunderbolt 4 장치가 그 속도의 완전한 이점.



또한 M1 iPad Pro는 10Gb 이더넷 및 다양한 고속 외부 스토리지와 완벽하게 호환됩니다. 아마도 가장 중요한 것은 사용자에게 iPad Pro M1용 Thunderbolt 4 케이블을 사용하여 Apple 자체 Pro Display XDR을 타협 없이 전체 6K 해상도에서 사용할 수 있는 옵션을 제공한다는 것입니다.



필요한 iPad Pro M1 케이블

상자에 광범위한 iPad M1 케이블은 포함되어 있지 않으며 충전용 iPad Pro USB C 케이블 하나만 포함되어 있습니다. 태블릿을 최대한 활용하려면 연결하려는 대상에 따라 iPad Pro용 USB4 케이블 또는 iPad Pro용 Thunderbolt 4 케이블 을 주문하는 것이 좋습니다 .



Cable Matters 는 다양한 iPad Pro Thunderbolt 케이블 및 iPad Pro USB-C 케이블을 제공합니다 . 이 모든 케이블 을 통해 최대 데이터 전송 대역폭과 USB 전원 공급 (일부 최대 100w)을 활용하여 새 제품을 신속하게 충전할 수 있습니다. 아이패드 프로 M1 태블릿.





[인텔 인증] 100W 충전을 지원하는 Thunderbolt 4 USB-C 케이블

[USB-IF 인증] USB4™ 케이블(40Gbps)(Power Delivery 포함)



더 넓은 카메라, 더 빠른 무선 등

큰 물리적 변화와 함께 iPad Pro M1은 더 미묘한 개선 사항도 제공합니다. TrueDepth 카메라는 1,200만 화소의 해상도를 가지고 있어 매우 세밀하지만 화상 통화를 위한 Apple의 새로운 Center Stage 기능도 지원하므로 초광각 시야각을 활용하여 말하는 사람에게 초점을 맞추거나 프레임을 확장하여 새로운 참가자를 포함합니다. 중간에 통화에 참여하는 경우.



Wi-Fi 6은 네트워크를 사용할 수 있을 때 최고 속도의 무선 인터넷 액세스를 제공하지만, 그렇지 않은 경우 새로운 iPad Pro M1은 초고속 셀룰러 데이터 연결을 위해 5G 연결을 활용할 수도 있습니다.



추가 비용을 지불하면 새로운 흰색 Magic Keyboard를 iPad Pro와 함께 사용하여 훨씬 향상된 타이핑 경험을 제공할 수 있으며 (별도 판매) Apple Pencil도 완벽하게 지원합니다.



https://www.cablematters.com/blog/USB-C/apple-m1-ipad-pro-what-s-new-and-what-cables-you-ll-need



Apple M1 iPad Pro: What's New and What Cables You'll Need | Cable Matters Blog

Apple's new iPad Pro sports its signature M1 chip and the latest connectivity standards. Read on to learn what's changed and what cables you'll need.

www.cablematters.com

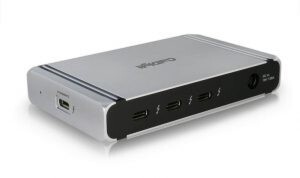

Sonnet, 8K를 지원하는 10-in-1 Thunderbolt 4 Dock 공개

Sonnet은 10-in-1 TB4 도킹 스테이션을 공개합니다.









(이미지 크레디트: 소네트)





최고급 노트북에도 더 적은 수의 포트가 있기 때문에 많은 사람들이 도킹 스테이션을 사용하는 것이 불가피해졌습니다. 고급 8K 또는 5K 디스플레이를 사용하는 사람들의 요구를 충족하기 위해 Sonnet은 Apple의 Mac 및 Windows 기반 PC와 호환되는 Echo 11 10-in-1 도킹 스테이션을 출시했습니다.



Sonnet의 Echo 11 Thunderbolt 4 Dock  에는 최대 90W의 전력을 공급할 수 있는 호스트 PC용 TB4 입력이 1개 있어 Apple의 MacBook Air 16과 같은 고성능 노트북에 충분합니다. 또한 도킹 스테이션에는 GbE 포트가 장착되어 있어, 2개의 디스플레이와 고급 스토리지 하위 시스템을 지원하는 3개의 Thunderbolt 4 커넥터; 3개의 USB 3.2 Gen 2 Type-A 포트; SD UHS-II 4.0 슬롯 1개(최대 300MB/s), 헤드셋용 3.5mm TRRS 오디오 잭 1개; USB 2.0 충전 커넥터 1개.

이 장치는 노트북과 주변 장치를 동시에 충전하는 20V/6.75A 전원 입력(135W)과 함께 제공됩니다.







(이미지 크레디트: 소네트)



Echo 11 Thunderbolt 4 Dock보다 더 많은 포트가 있는 다양한 틈새 시장의 전문가(S/P DIF, FireWire 등과 같은 기존 제품이 필요한)를 대상으로 하는 도킹 스테이션이 있습니다. 그러나 Echo 11 Thunderbolt 4 Dock의 핵심 판매 포인트는 3개의 Thunderbolt 4 커넥터입니다.





이 3개의 Thunderbolt 4(TB4) 포트를 통해 PC 자체의 Thunderbolt 커넥터를 '낭비'하지 않고도 2개의 4K 모니터 또는 1개의 6K/8K 디스플레이를 사용할 수 있습니다. 이 지원은 문서상으로는 매우 간단해 보이지만 실제로는 약간 더  복잡합니다 (아래 표 참조).



M1 SoC가 탑재된 Apple의 최신 Mac은 단일 Thunderbolt 포트(최소한 Sonnet에 따르면)를 통해 이중 디스플레이 출력을 지원하지 않는 것으로 보이므로 M1의 경우 Echo 11 Thunderbolt 4 Dock은 최대 6K 해상도로 모니터 1대를 구동할 수 있습니다. .



모든 Intel 기반 Mac은 Thunderbolt 연결을 통해 최대 2개의 4K 디스플레이(또는 1개의 5K 모니터)를 지원할 수 있지만 일부 구형 Mac은 Apple의 최신 6K Pro Display XDR을 지원하지 않습니다.



Echo 11 Thunderbolt 4 Dock과 함께 8K 디스플레이를 사용하려면 Windows PC를 사용해야 합니다. 한편, TB4 케이블을 통해 하나의 8K 모니터만 지원되므로 다른 디스플레이는 호스트 자체에 있는 포트를 사용하여 연결해야 합니다.

Sonnet은 아직 Echo 11 Thunderbolt 4 Dock의 가격을 공개하지 않고 대신 알림을 신청하고 장치가 배송될 때 $50 할인을 받으라고 조언합니다.







(이미지 크레디트: 소네트)








https://www.tomshardware.com/news/sonnet-launches-echo-11-thunderbolt-4-dock?utm_campaign=socialflow&utm_medium=social&utm_source=twitter.com



Sonnet Unveils 10-in-1 Thunderbolt 4 Dock with 8K Support

Sonnet reveals a 10-in-1 TB4 docking station.

www.tomshardware.com



https://www.sonnetstore.com/products/echo-11-thunderbolt-4-dock



Echo 11 Thunderbolt 4 Dock

Portable eGPU dock system for Mac computers with Thunderbolt 3 ports. Features an AMD Radeon RX 5700 GPU, temperature-controlled fan, and Thunderbolt 3, DisplayPort, HDMI, and USB Type A ports.

www.sonnetstore.com


Kensington SD5700T Thunderbolt 4 Dual 4K Dock Review

https://youtu.be/aBzDjpnmrko



https://www.amazon.com/Kensington-SD5700T-Thunderbolt-Docking-Station/dp/B08KRTKX9V?dchild=1&keywords=Kensington+SD5700T&qid=1613725413&sr=8-5&linkCode=sl1&tag=geekanoids0a-20&linkId=b16abddc083b8703f8bd310eda57305c&language=en_US&ref_=as_li_ss_tl



Amazon.com: Kensington SD5700T Thunderbolt 4 Docking Station, Dual 4K, 90W PD - Window and Mac OS (K35175NA) : Electronics

Deliver to Republic of Korea

www.amazon.com





최근에 1달동안 썬더볼트와 USB4 Cable 관련 공부를 하면서

나름 쉽게 이해할 수 있도록 정리를 해 보려고 노력해 보았는데,



정리 하면 할 수록 자꾸만 기술적인 내용으로 설명이 진행되다 보니,

더 복잡하게 설명이 되어가게 되더군요 ^^;;



정말로 이 만화와 같이, 같은 Type-C 포트이면서,

서로다른 표준으로 아주 복잡하게 보여지게 되어 버립니다. ㅎㅎㅎ







그래서, 좀 더 이해를 돕기 위하여,

USB Type-C (이하 USB-C로 표기) 커넥터 비교에서

기존 USB 3.0 / 3.1 Gen 시리즈들을 잊어버리시고



USB4와 썬더볼트 표준만 이해하시면 되도록 단순화 하여 설명드리겠습니다.





총론...

썬더볼트4(이하 TBT4로 표기)는 최상위 Spec으로
썬더볼트3(이하 TBT3로 표기)USB4를 모두 호환성을 가지고 있습니다.

그러므로, 잘 모르시면 TBT4 cable 1개를 구입해 놓으시고,
Cable관련 문제가 있을때, 이 TBT4 cable을 꼽아서 비교해 보시면
결선관련 문제 판단을 하시기가 용이합니다.

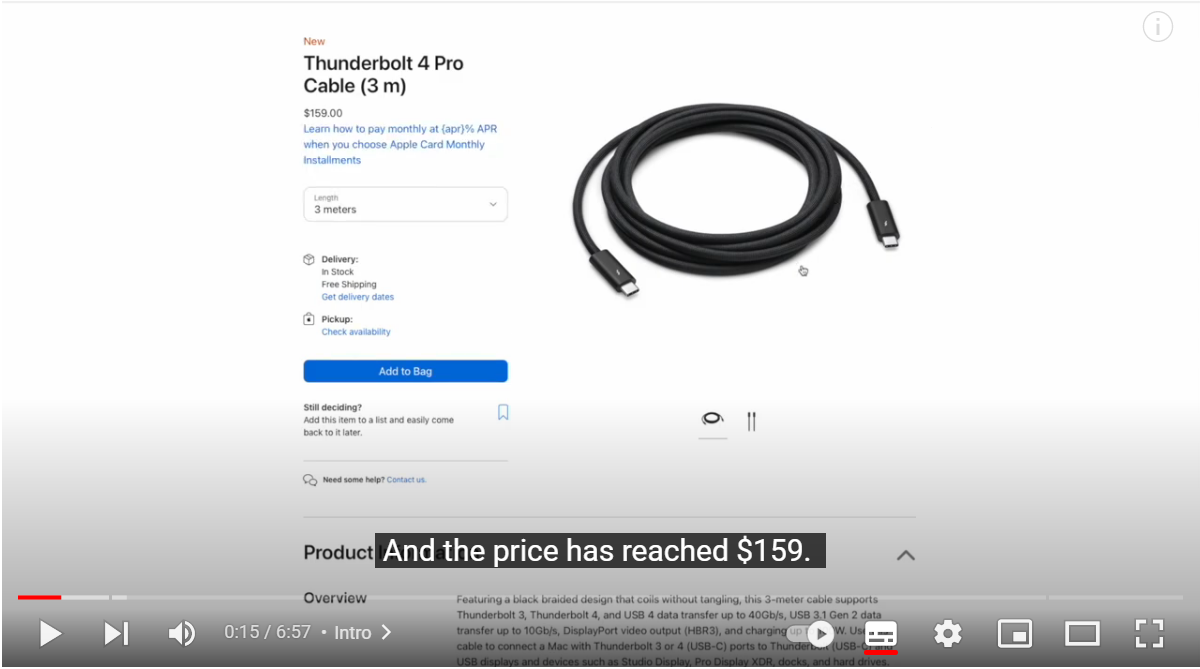

그러나, 문제는 TBT4 cable의 가격이 만만치 않다는 점 입니다.

댁에 TBT4 cable은 1개를 가지고 쓰시면서,
추가 구입 cable은 나름대로 판단하셔서
USB4나 TBT3 cable을 섞어서 사용하실 수 밖에는 없게 됩니다.







USB4 나 썬더볼트(TBT) 기능과 악세서리를 찾으시는 분은
USB4나 썬더볼트(TBT)가 포함된 PC나 노트북을 가지고 계시거나,
앞으로 구입을 예정하시는 분들일 것 입니다.

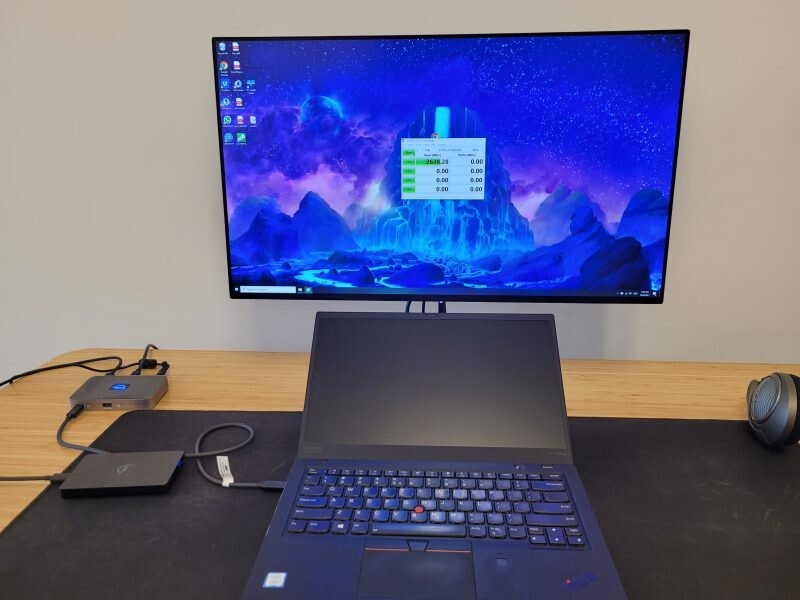

하기와 같은 IT환경을 단순화된 정돈 환경으로
구축하기 위한 분들 이실 것으로 판단됩니다. ^^





https://youtu.be/IhXmR2jZRHg





이와같이, USB4나 썬더볼트(TBT) 관련 기기를 가지고 계시거나,

또는 구입 예정자 분들을 대상으로 설명을 드리는 내용으로 정리를 하겠습니다.





Type-C 커넥터 종류로 통일한다고, 쉽게 이해할 수 있는 것이 아니다



정확한 기술명칭은 "USB Type-C" 입니다만,
Apple에서 이를 줄여서 "USB-C"라고 표기하면서,
일반적으로 "USB-C"라고들 부르고 있습니다.  ^^

Apple은 Intel과 함께 IEEE 1394 (FireWire)를 대체하는 썬더볼트 전송기술을 개발하였고,

그래서 많은 Apple기기에 썬더볼트 지원 USB-C포트가 탑재되어져 있습니다.

Intel에서는 2021년 부터

"Intel Evo"라는 노트북 인증제도를 시행하고 있고,



Intel 11세대 타이거레이크 CPU기반부터
Intel Evo 인증 노트북에는
썬더볼트4 / USB4 포트가 반드시 포함되어져 있습니다.



2021년 부터 windows OS에서
USB4나 썬더볼트를 지원하는 포트 기기가 증가하면서,
사용자 분들이 많이 증가 될 것이라고 예견되어지고 있습니다.





썬더볼트(TBT) 기술은 썬더볼트1,2 ==> 썬더볼트3(TBT3) ==>

그리고 현재 썬더볼트4(TBT4)까지 나왔고,

최근 몇년 후 목표로 썬더볼트5 기술개발도 하고 있다는 소식이 전해졌습니다.





Intel 썬더볼트 기술 공식홈페이지 :



https://thunderbolttechnology.net/



Thunderbolt Technology Community



thunderbolttechnology.net

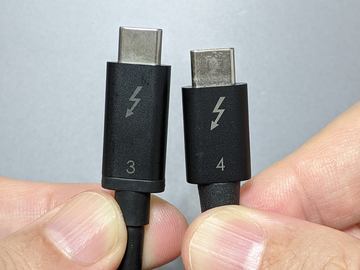

하기 사진은 TBT3와 TBT4 커넥터 비교 입니다만,
USB4도 역시 동일한 형태합니다. ^^
커넥터에 마킹이 없으면 구분하기도 어렵습니다. ㅠ.ㅠ

Windows에서 Thunderbolt를 지원하는 USB Type-C 포트를 갖춘 PC나 노트북이 증가하고있다.





여기서 다들 어려워 하시는 점은
PC나 노트북에 USB-C포트가 있는데,
썬더볼트가 지원되는 기기인지 ? 확인을 하실 것 같습니다.

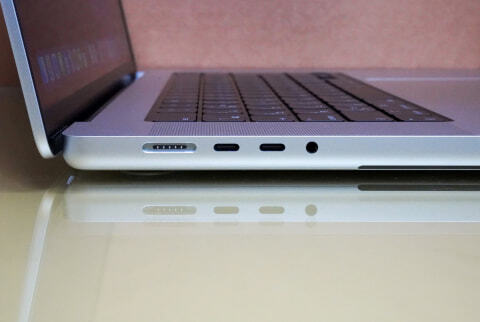

하기 USB-C포트 옆에 마킹이 있거나, 아에 없을 경우가 있습니다.



썬더볼트(TBT)의 경우는 반드시 번개마킹이 있게끔 강제화 되어져 있습니다.

USB4는 USB4라고 마킹이 되어 있습니다.



TBT와 USB4가 모두 표기되어지는 경우도 있는데

번개마크 / USB4 라고 적혀 있는 경우도 있습니다.





​Q) 그러면, 번개마크나 USB4라고 표시된 USB-C 포트에서만

썬더볼트(TBT)나 USB4 cable을 쓸 수 있는 것인가요 ?



==> 아니요.. TBT와 USB4는 USB3.1의 기술 호환을 가지고 있기 때문에,

그냥 쓰셔도 무방합니다. ^^

단, TBT와 USB4의 최대전송속도 및
비디오 멀티미디어 전송은 지원되지 않습니다.





하기 사진과 같이 Apple iPad Pro와도 연결하여
사용(썬더볼트허브도 사용가능)하셔도 됩니다.

참고로 이 글에서 사용한 Thunderbolt 4 케이블은 Intel 인증받은 Cable Matters의 "107032-BLK-1m" 케이블입니다.

출처 : https://pc.watch.impress.co.jp/docs/topic/feature/1341762.html





Thunderbolt 4 인증 요구 사항

  • Thunderbolt 3의 최소 비디오 및 데이터 요구사항의 2배 지원
  • 2개의 4K 디스플레이 및 1개의 8K 디스플레이 지원
  • 최대 3000 MB/s 의 스토리지 속도를 지원하는 32Gbps PCIe
  • 최대 4개의 Thunderbolt 포트를 위한 도크(dock) 지원
  • 최소 한 개의 컴퓨터 포트에서 PC 충전
  • Thunderbolt 도크(dock)에 연결 시 키보드 및 마우스 터치로 절전모드에서 컴퓨터 전원을 켤 수 있음
  • 물리적 DMA 공격을 예방하는 인텔 VT-d 기반 직접 메모리 접근(DMA) 보호


이러한 스펙을 충족 해야 인텔로부터 인증을 받을 수 있게 된다.







TBT3 허브 개념도







USB4



USB4의 탄생은 Intel의 기술 제공으로 부터 시작하게 되었습니다.



원래 Intel은 USB포럼과 경쟁구도에서 썬더볼트를 만들었습니다만,
USB표준에 밀려서, 힘을 쓰지 못하고 있었습니다. ^^;;

이러한 경쟁구도에서 벋어나고자,



2019년 3월 4일에

Intel에서는 USB-IF포럼에 썬더볼트3의 프로토콜을 무상 제공을 하였습니다.

https://pc.watch.impress.co.jp/docs/news/1172948.html



Thunderbolt 3が「USB4」として登場へ

 Intelは4日(現地時間)、独自で開発してきたThunderbolt 3プロトコル仕様を、USB Promoter Groupに提供したと発表した。

pc.watch.impress.co.jp





그리고 USB-IF는 Intel에서 무상으로 받은 썬더볼트3 프로토콜을 기반으로,



기존 20G대역폭을 옵션추가로로 40G대역폭까지 쓸 수 있는

썬더볼트4 동급의 "USB4" Spec을 2019년 9월 3일에 발표를 하게 됩니다.



USB4는 기존 USB와 호환성을 유지하면서.
USB3.2 20Gbps 대비도 USB4는 2배 대역폭이 넗어진 것 입니다.



USB4에서는 40Gbps의 데이터 전송이 인증된 하나의 USB-C 케이블이나, 기존의 USB-C 케이블을 듀얼-레인으로 연결해 최대 40Gbps의 데이터를 전송할 수 있다.(자료: USB-IF ) 출처:  https://www.zoominlife.com/1489  [ZOOMINLIFE.COM]





USB4에는 일반 Spec으로 USB4 20Gbps를 지원하고,

옵션으로 USB4 40Gbps를 지원하고 있으므로,

반드시 USB로고에 있는 숫자를 확인 할 필요가 있습니다.



https://pc.watch.impress.co.jp/docs/news/1205353.html



40Gbps転送を実現した「USB4」の仕様が公開

 USB Implementers Forum(USB-IF)は9月3日(現地時間)、「USB4」の仕様を正式公開した。USBボードメンバーは本日より仕様を公式サイトからダウンロードできる。

pc.watch.impress.co.jp

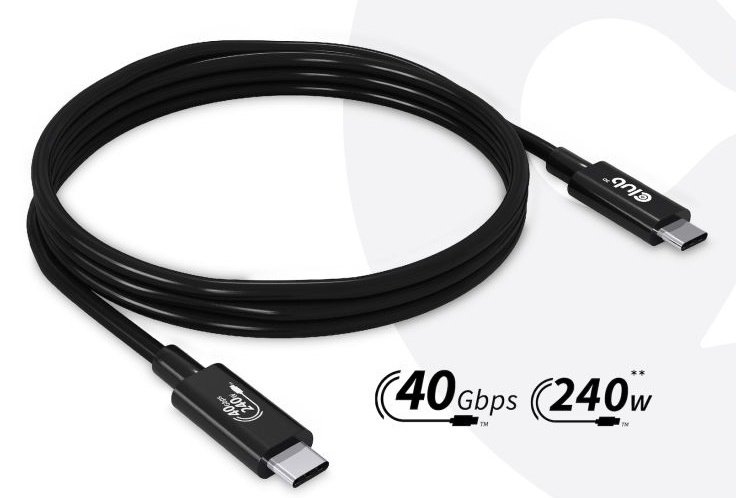

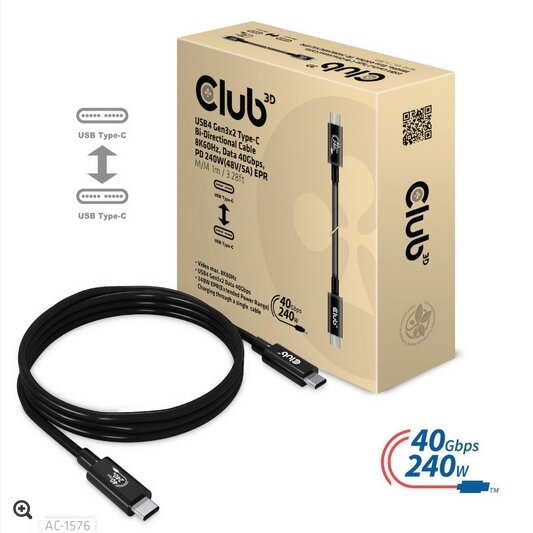

USB-IF 인증 USB4™ 케이블(40Gbps)(Power Delivery 포함)



그래서 USB-IF 인증을 받은 제품에는

왼쪽로고가 제품 포장지에 "CERTIFIED USB40™ Gbps"
으로 표시되도록 되어 있습니다.

숫자 40Gps은 Speed를 나타내는 것이므로, 쉽게 판단 하실 수 있습니다.






그리고 cable 제품에는

위와 같은 마킹이 들어가게 됩니다.

(주) 비인증 USB4 케이블은 왼쪽의 "CERTIFIEED" 로고를 쓸 수 없습니다.

그러나 Cable제품에는 동일한 로고를 쓸 수 있으므로, 착오가 없으시기 바라겠습니다.



기술적 차이 분석



하기 내용처럼 설명 하면 사실상 복잡합니다 ^^;;





Thunderbolt4 지원장치는 포트에 대한 PCI Express 대역폭에서 최소 32Gbps를 보장해야 합니다.
속도 보장은 모든 Thunderbolt4 호환장치가 최소 2개의 4K 외부 디스플레이 또는 단일 8K 디스플레이를 지원한다는 것을 의미합니다 .







1) 하기 내용을 먼저 이해하신 후,



Thunderbolt 4 컴퓨터 및 케이블은
기존 Thunderbolt 3 액세서리 및 케이블과 완벽하게 호환되는 확장 가능합니다.



최대 40Gb/s의 퍼포먼스를 제공하는 썬더볼트 케이블은
썬더볼트허브, eGPU, 외장SSD, Monitor 디스플레이등을 1개의 케이블로 간단히 연결할 수 있습니다.

그러므로, 반드시 썬더볼트4 cable이 필요한 장치 이외에는

호환용 썬더볼트3 (40Gbps) 또는 USB4 cable을 사용하여도 문제 없습니다.
총 6개까지 썬더볼트 / USB4 기기를 체인방식으로 연결하여 사용가능합니다.





2) USB4, TBT3, TBT4  악세서리 구입시
반드시 확인해야 할 내용만 아시면 쉽게 이해하실 수 있습니다.

  썬더볼트4 (TBT4) 썬더볼트3 (TBT3) USB4
인증, 비인증 제품 Intel 인증 / 비인증 Intel 인증 / 비인증 USB-IF 인증  / 비인증
Speed :
- 20G (패시브타입)
- 40G (액티브타입)
100% 40G (액티브타입) - 20G (패시브타입)
- 40G (액티브타입)
- 20G (패시브타입)
- 40G (액티브타입)
케이블 길이 1M 이하 / 1M / 2M 1M 이하 / 1M / 2M 1M 이하 / 1M / 2M
Power (E-mark)
- 비인증 케이블의 경우, E-mark를 반드시 확인 하셔야 합니다.
MAX 100W
20V/5A
MAX 100W
20V/5A
MAX 100W
20V/5A

* 썬더볼트4(TBT4)는 최상위 Spec으로 어떠한 기능도 소화를 해 냅니다.
USB4 / 썬더볼트3(TBT3)는 TBT4에 비해서 약간 지원 기능이 부족합니다.





썬더볼트케이블 길이관련으로
예전에 썬더볼트 케이블은 1.5M까지만 유효하다는 이야기가 있었습니다만,
현재는 Intel 인증케이블로 2M 거리까지는 게런티가 되고 있습니다.







Intel 인증USB-IF인증 관련으로 하기 링크를 참조해 주시기 바랍니다.



100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt4 (썬더볼트4 / TB4) & USB4 제품 구입가이드

https://muritzy.tistory.com/2613



**** 100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt4 (썬더볼트4 / TB4) & USB4 제품 구입가이드

안녕하십니까 ? EddyLab입니다. 오늘은 간단하게 Thunderbolt (썬더볼트 / TB) 와 USB4 악세서리 제품 구입시, 100% 신뢰할 수 있는 구입가이드를 먼저 소개를 해 드립니다. ^^ 썬더볼트 악세서리 제품관련

muritzy.tistory.com





Intel 썬더볼트 인증관련으로 개인의견을 좀 드리자면,

TBT3 cable과 TBT3허브는 이미 기술이 나온지 좀 되었고,

TBT3 Cable업체와 허브 업체의 제조기술이 약간 평준화가 되어지면서,
비인증 TBT3케이블도 어느정도 사용자의 사용경험으로 검증된 제품들이 몇몇 입니다. ^^

이미 사용자로 경험으로부터 자체검증된 TBT3 Cable과 허브는
저렴하므로 구입하여 쓰셔도 무방할 듯 합니다. (E-mark 확인필요)

그러나 USB4와 TBT4 cable은

아직까지 제조사에서도 정확한 품질기준으로 만들어내지를 못하기 때문에,

(일부 TBT3 cable을 USB4 또는 TBT4 cable로 마킹만 바꿔서 판매하는 경우도 있습니다.)

제품성능의 평준화가 이루어지기 전까지는
USB4와 TBT4 cable은 반드시 인증제품을 추천해 드립니다.





Intel 썬더볼트 인증관련으로는 지정 cable을 써야 하고.
노이즈 대책 설계등으로 매우 까다로운 조건이라고 합니다.

그리고 TBT4의 경우는 USB4의 Spec도 같이 인증test조건으로 들어가기 때문에

인증을 위한 test항목도 매우 많다고 합니다.


그리고 인증 비용도 매우 비싸서,
고가로 케이블을 판매하는 왠만한 브랜드사가 아니면

대응이 어렵다고 합니다. ^^;;

USB4 인증은 USB-IF에 회원으로 가입하여

매년회비를 지불하면서 각 제품별로 인증을 받아야 하는 방식으로,

HDMI포럼 인증과 유사한 비용과 방식으로 이루어지고 있습니다.

이러한 각종 인증제도로 인하여 제품 가격의 상승이 있습니다만,
소비자입장에서 정당하게 지불한 제품이 정상적인 동작을 하지 않는다면,
난감할 수 밖에는 없습니다.

그러므로, 댁내에 인증케이블 1~2개는 구입하여 사용하시면서,

다른 비인증 제품과 혼용하여 사용하시다가,
제대로 성능이 나오지 않으면 비교 test를 해 보시는 편이
좋을 것 같다고 판단합니다.






하기 3가지 종류의 cable을 준비해서 연동 test를 하였습니다.





썬더볼트4(40G), USB4(40G), 썬더볼트3(40G) 입니다.



1M짜리 cable을 구입하고 싶었지만,

가격이 비싸서, 그나마 조금 저렴한

0.8M 길이 케이블로 구입하였습니다. ^^;;

(참고로 USB4와 썬더볼트4 2가지 케이블은 공식인증받은 케이블입니다.)





(좌) Cable Matters 0.8M 썬더볼트4 (40G) Intel 인증 케이블

(중간) CableTime 1M 썬더볼트3 (40G) 미인증 케이블

(우) Cable Matters 0.8M USB40 (40G) USB-IF 인증 케이블





1. Cable Matters 0.8M USB40 (40G) USB-IF 인증 케이블





2. Cable Matters 0.8M 썬더볼트4 (40G) Intel 인증 케이블



3. CableTime 1M 썬더볼트3 (40G) 미인증 케이블




썬더볼트 NVMe Read / Write 속도 측정 test



11세대 i5 NUC + PCle NVMe (내장설치)







11세대 i5 NUC + 썬더볼트3 외장 HDD + PCle Gen4 NVMe (FireCuda)





요즘 M.2 NVMe SSD도 속도차이가 있어서,

빠른 전송속도를 원하시면, PCle Gen4를 선택 구입을 하셔야만 합니다.





참조자료)



앞서 M1 Mac mini 썬더볼트4에서,

위와 동일하게, NVMe PCle Gen4를 넣어서 test한 결과입니다.



Mi Mac Mini 썬더볼트 속도 측정



https://cafe.naver.com/mk802/42686





M1 Mac mini 썬더볼트4와 11세대 i5 NUC 썬더볼트4의

속도차이는 없는 것으로 확인 되었습니다.



결론은 NVMe SSD의 사양만 잘 확인해서

NVMe PCle Gen4로 구입하시기 바라겠습니다.



4K and 8K Video Support Dual 4K or Single 8K @ 60Hz   /   Up to 90W of Power Charge your device ultra fast
One Universal Port, Multiple Protocols   /   Supports up to Four Thunderbolt 4 Ports



Thunderbolt Accessory Configurations


More ways to connect than ever before









추가내용 210823)

(이미지 크레디트: 소네트)



(이미지 크레디트: 소네트)



https://www.tomshardware.com/news/sonnet-launches-echo-11-thunderbolt-4-dock?utm_campaign=socialflow&utm_medium=social&utm_source=twitter.com



Sonnet Unveils 10-in-1 Thunderbolt 4 Dock with 8K Support

Sonnet reveals a 10-in-1 TB4 docking station.

www.tomshardware.com




네이버스토어
USB4 정식인증 40Gbps USB3.1 100W 고속충전케이블 1M 맥북 EVO 노트북
https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



  1. 뮤리찌 2021.08.20 20:09 신고

    Q&A)

    RuleBreaker
    Q1) 흠 intel 이 USB-IF 에 썬더볼트3 프로토콜을 무상 공개하면서 그 기반으로 만들어진 USB4 는 썬더폴트3 와의 호환성을 갖게 된 것일까요...? 아직 아리송 하네요.
    USB 3.2 와 USB 2.0 그리고 썬더볼트3 하위호환 가능이 USB4 스펙에 있었네요 ㅎㅎ

    A1) 네 ^^ 맞습니다 ^^

    그리고 그 USB4위에
    썬더볼트4(TBT4)가 있다고 보시면 되겠습니다.

    Q1. 그러면 USB4와 TBT4는 뭔 차이냐 ?

    TBT4는 모든 성능에서 최대치를 게런티하지만,
    USB4 40G는 꼭 최대치를 게런티하지 않는다.
    ==> 성능이 엇비슷할 수 있으나, 같지는 않다.....

    말이 어렵습니다만,
    최대성능의 차이는 있을 수 있다... 라는 의미 입니다 ^^

    그래서 일반사용자 분은
    인증 USB4로도 충분히 문제없이 쓰실 수 있습니다.

    단, USB4는 다중 디스플레이 지원은 못합니다.
    다중디스플레이는 TBT3 40G를 쓰시면 되겠습니다.

    Q2. 그러면 인증된 TBT4는 필요가 없겠네요 ?
    ==>
    복잡한 썬더볼트허브, USB4,
    각종 썬더볼트 기기들이 체인(총6개까지)으로 묶어있는 중에,

    뭐가 제대로 동작하지 않거나, 원하는 성능이 안나오면,
    원인분석을 해야만 합니다.

    이때 기준값을 인증 TBT4케이블이 필요하게 됩니다.

    이 TBT4케이블로 각 노드단계에서 문제가 있는지, 없는지를
    TEST하여 확인하셔야 원인분석이 가능하게 됩니다.

    추가 이야기로

    1) Intel이 준 썬더볼트3 프로토콜을 USB-IF받아서 USB4를 만드는 중간에

    2) Display port 표준이 끼어듭니다.
    DP1.4에서 DP2.0을 USB4기반으로 만들겠다고 선언합니다.

    그러면서 기존 DP커넥터 표준도 버리고,
    USB TypeC로 결정을 합니다. (80G)

    [8K] Intel, 차세대 8K비디오 전송규격 DisplayPort 2.0을 불러오는 Linux 패치 게시 - DP 2.0을 지원하는 DG2 Alchemist
    https://cafe.naver.com/mk802/43694

    이게 USB4와 향후 DP2.0 그리고 썬더볼트4의 만남이고,
    2020년대 후반을 이끌어갈 멀티미디어 통신 표준(100W Max)입니다.

    ** (주) 차세대 USB 파워딜리버리(PD) 250W는
    다른 개념의 규격이므로, 위의 것과 섞어서 이야기하면
    내용이 복잡해 지므로, 분리해서 보시면 되겠습니다.

+ Recent posts
