분해 보고서 : Skyworth 소형 AI 박스



2019CES (International Consumer Electronics Show)에서 Skyworth는 TV 상자, 스마트 스피커 및 스마트 보조 3 대 1 스마트 제품인 Skyworth 소형 AI 상자를 전시했습니다. 이 제품은 Skyworth와 Baidu가 공동으로 개발했으며 Baidu에서 내장 지능형 음성 시스템을 제공합니다.

스카이 워스의 소형 AI 박스에는 TV와 스피커의 이중 모드가 있으며, TV와 연결되면 TV 박스가됩니다. 독립적으로 작동하면 스마트 스피커로 전환 할 수 있습니다. 신중하게 배우십시오.

먼저 Skyworth 소형 AI 상자

패키지 전면 오른쪽 하단에 작은 로고가 있고 제품 ​​이름이 있습니다. Skyworth의 작은 AI 상자, 글꼴 및 로고의 색상은 회색이며 스피커의 전체 톤을 반영합니다. 프론트 스피커의 그림은 그림자 원근법이고 입체 효과가 강하여 Xiaobian은 연필로 스케치 그림을 상기시킵니다.

패키지 뒷면에는 제품 이름, 제품 모델 번호, 버전 번호, 크기, 총 중량, 성능 표준, 제조업체, 주소 등 제품 이름이 자세히 설명되어 있습니다. 제품의 바코드 정보도 텍스트의 오른쪽에 첨부됩니다.

작은 음성 도우미의 로고 및 Skyworth의 작은 AI 상자의 텍스트 클로즈업.

포장 목록 : Skyworth 소형 AI 박스, 전원 어댑터, HDMI 케이블, Bluetooth 리모컨, 사용 설명서.

연결된 Bluetooth 리모컨은 근접하고 리모콘은 흰색이며 볼륨 플러스 또는 마이너스 버튼을 제외하고 다른 버튼은 둥글고 전체 단순성이 아름답습니다.

DEANDA 3A (No. 7) 알카라인 배터리, 전압 1.5V.

HDMI 케이블이 함께 제공됩니다.

전원 어댑터 클로즈업.

전원 어댑터 DC 원형 헤드 클로즈업.

전원 어댑터 정보 : 모델 번호; 입력 : 100-240V ~ 50 / 60Hz, 0.6A; 출력 : 12V⎓1.5A; 생산 날짜 : 2019 년 4 월 21 일.

제품의 클로즈업.

박스 상단에는 6 개의 고르게 배열 된 사운드 수집 구멍과 터치 버튼 영역이있어 사용자가 볼륨을 조절하고 개폐를 음소거 할 수 있습니다.

박스 뒷면의 인터페이스는 왼쪽에서 오른쪽, USB3.0 인터페이스, 네트워크 인터페이스, HDMI 인터페이스, 전원 인터페이스입니다.

상자 하단의 회색 고무 패드에는 제품 정보가 인쇄되어 있으며 제품 바코드 스티커는 발 패드의 노치에 부착되어 있습니다.

노르딕 미니멀리스트 라이트 그레이 고밀도 메시 블렌드 패브릭의 반투명 구멍은 소음과 먼지에 효과적입니다.

둘째, Skyworth 소형 AI 박스 해체

우리는 앞에서 스피커를 켰습니다.

스피커의 전면 하우징 내부의 고밀도 사운드 홀 클로즈업.

스피커 내부의 스피커 클로즈업.

5 개의 LED 조명 클로즈업.

내부 부품을 흰색 하우징에서 분리하십시오.

내부 프레임 및 외부 케이싱 고정 나사 연결 구멍에는 반투명 실리콘 쿠션 플라스틱 헤드가있어 하우징의 진동을 방지하고 추가적인 소음을 발생시킵니다.

스피커 상단에 절연 층이 있으며 절연 층은 나사로 고정되어 있습니다.

격리 층을 찾고 격리 층 아래에 ​​사각형 PCB가 있습니다.

정사각형 PCB의 전면이 클로즈업되어 있으며 6 개의 랩핑 마이크가 선명하게 보입니다.

PCB 바닥에는 회색 이중 폼 고무가 있으며, 이는 외부 케이싱과 PCB의 버퍼 층으로 고정되어 있습니다.

분리형 폼 PCB 뒷면에는 구성 요소가 없습니다.

PCB의 실리콘에는 흰색 실리콘 커버가 있습니다.

실드, S2252 8324 실리콘 밀 클로즈업을 제거합니다.

SONIX SN8F57131SGS 마이크로 컨트롤러.

N8F57131은 MCS-51 명령 세트의 옥텟 마이크로 컨트롤러와 호환되며 동일한 실행 주파수 표준으로 효율은 원래 8051의 12.1 배입니다. 동시에, 고급 반도체 기술을 통해 작동 전압 범위 (1.8V ~ 5.5V) 및 작동 온도 (-40 ° C ~ 85 ° C)를 확장하여 다양한 응용 분야에서 고속으로 작동 할 수 있습니다.

이 마이크로 컨트롤러에서 내장 8KB ROM, 256 바이트 IRAM 및 512 바이트 XRAM. 하드웨어 곱셈 및 나눗셈 장치 (MDU)의 도움으로 복잡한 수학 연산을 크게 늘릴 수 있습니다. 또한이 마이크로 컨트롤러에는 12 비트 고정밀 ADC, 정전 식 터치, PWM 생성기 세트 및 2 개의 16 비트 카운터가 있습니다.

멀티 마이크로폰 어레이 원거리 픽업을위한 X-POWERS AC108 쿼드 ADC 엔코더.

AC108 아이콘.

스피커의 전체 내부 구성 요소가 가까이 있으며 마더 보드는 스피커 하단에 있습니다.

스피커의 전체 내부가 근접해 있으며 스피커 뒷면에 저주파수 라디에이터가 있습니다.

내부 IPX 안테나 소켓 클로즈업.

무선 안테나 클로즈업의 첫 번째 조각.

두 번째 무선 안테나 클로즈업입니다.

우리는 마더 보드를 제거했습니다.

이것은 마더 보드의 가열 영역에서 열 분산을 결합한 웨이트 아이언 블록입니다.

무게 철 블록의 두께와 1 달러 동전의 두께 비교

스피커 저주파 라디에이터 클로즈업.

정격 임피던스 : 4Ω, 정격 출력 : 5W 스피커 클로즈업.

5 개의 LED 서브 보드.

와이어는 소켓을 통해 LED 소형 플레이트에 연결됩니다.

실크 스크린 2M IC.

마더 보드의 앞면이 가까이 있습니다. 상단에 금속 실드가 있으며, 실드 상단에 사각형 회색 열 패드가 실드 내부의 고발열 IC에 열 전도를 제공합니다.

마더 보드의 뒷면이 가까이 있습니다. 뒷면에 방패도 있습니다.

왼쪽에서 오른쪽으로 마더 보드 소켓 부품 클로즈업은 전원 인터페이스, HDMI 고화질 TV 인터페이스, 네트워크 인터페이스, USB3.0 인터페이스입니다.

USB3.0 인터페이스 클로즈업.

실크 스크린 2208 IC.

실크 스크린 S5EIL IC.

실크 스크린 C96eH IC.

3 개의 5V4C IC.

PPT 1902I PSF-1626 네트워크 변압기.

실크 스크린 3958R IC.

마더 보드에 별도로 납땜 된 무선 모듈입니다.

Realtek Realtek RTL8822BS 듀얼 모드 듀얼 안테나 Bluetooth WIFI 모듈 칩.

RTL8822BS 블록 다이어그램.

Mixinno Micro MIX3602 클래스 D 증폭기 IC.

Kingston Kingston EMMC08G-T227 NAND 플래시 8GB TLC eMMC.

우리는 마더 보드 뒷면의 쉴드를 발견했으며 두 개의 내부 메모리 입자가있었습니다.

실드 내부에는 고열 요소를 위해 열을 전도하는 열 그리스 패드가 있습니다.

그런 다음 내부에 3 개의 IC가있는 마더 보드 전면의 실드를 공개했습니다.

내부에는 SOC 열전도를위한 노란색 열 그리스 패드가 있습니다.

UniIC Violet SCB13H4G160AF 4Gb DDR3 (L) × 16 SDRAM.

ALLWINNER는 H6 SoC로 가득합니다. 제품 기능에는 ARM Cortex A53, 64 비트 아키텍처, 고성능 멀티 코어 GPU Mali-T720, 고성능 H.265 4K @ 60fps 비디오 디코딩 및 저 지연 H.264 4K @ 30fps 비디오 인코딩, HDR10, HLG 지원, Smartcolor3가 포함됩니다. 0 이미지 품질 향상 엔진; 전체 디스크 암호화, 주류 DRM 지원, 풍부한 주변 장치 인터페이스 : USB3.0, PCIe, HDMI2.0a, GMAC 등

ALLWINNER Quanzhi H6 칩 블록 다이어그램.

가족을 해체하십시오.

나는 오디오 네트워크 요약을 좋아합니다.

스카이 워스의 작은 AI 박스는 펄 화이트 바디와 단순함과 우아함을 강조하도록 설계된 그레이 블렌드 패브릭으로 디자인되었습니다. 고밀도, 전문적인 품질의 메시가 탁월한 사운드 전송을 제공합니다.

액티브 노이즈 감소, 빔 포밍 및 근거리 픽업 기술과 결합 된 고감도 6- 마이크로폰 어레이는 시끄러운 환경에서 5 미터 이내에 정확한 음성 웨이크 업을 가능하게합니다. 듀얼 밴드 듀얼 안테나 WiFi 설계로 네트워크 연결이 더 빠르고 원활 해집니다. 4 옴 독립형 캐비티 스피커를 사용하면 저음이 일정하고 꽉 차며 고음이 깨끗하고 강력합니다.

ALLWINNER H6 SoC에는 지능형 음성 어시스턴트 및 6K HD 디코딩을 위해 설계된 쿼드 코어 CPU가 장착되어있어 음성 인식 속도가 빨라지고 오디오 처리가 향상되며 HD 비디오 해상도가 향상됩니다. .



이 기사는 @Axian에 의해 작성되었습니다 .

http://www.52audio.com/archives/29742.html



拆解报告:创维小度AI盒子

创维在2019CES(国际消费电子展)上,展示了一款不同于常见的电视盒子或智能音箱,而是将电视盒子、智能音箱、智能助手三合一的智慧产品—创维小度AI盒子。这款产

www.52audio.com







이 HomeKit 안내서에서는 Apple의 Smart Home Platform을 소개합니다. 다음과 같은 흥미로운 주제를 기대할 수 있습니다.

# 1 개요-HomeKit 간단 설명
# 2 구성-장치 관리 및 제어
# 3 장면-하나의 명령으로 여러 장치 제어
# 4 자동화-자동 장치 제어

먼저, 우리는 당신에게 개요를 제공하고 HomeKit이 정확히 무엇이고 왜 HomeKit이 당신의 삶을 단순화시킬 수 있는지 보여주고 싶습니다.



# 1 개요-방금 설명한 HomeKit

Apple은 2014 년 월드 와이드 개발자 컨퍼런스에서 처음으로 HomeKit을 전세계에 공개했습니다. 따라서 Apple은 자체 스마트 홈 플랫폼을 제공합니다. Apple은 자체 스마트 홈 제품을 생산하는 대신 다른 제조업체에 자신의 제품을 HomeKit에 통합 할 수있는 기회를 제공합니다.

HomeKit을 통해 Apple은 스마트 홈 기기를 제어하고 관리 할 수있는 균일 한 인터페이스를 만듭니다. Apple은 다른 아일랜드 솔루션을 만드는 대신 장치를 HomeKit 제조업체와 독립적으로 연결하려고합니다.

HomeKit 장치는 쉽게 개조 할 수 있습니다. 벽을 열거 나 케이블을 놓을 필요가 없습니다. 통신을 위해 장치는 Bluetooth 또는 WLAN을 사용합니다. 하나의 iOS 기기 만 제어하려면 필요합니다. 여기에는 iPhone 및 iPad가 포함됩니다. 장치를 원격으로 제어하려면 HomeHub, 즉 Apple TV, iPad 또는 HomePod가 필요합니다.

통제와 관리

iOS 10에서 Apple은 처음 으로 모든 iOS 장비에 기본적으로 설치되는 Home 이라는 자체 앱을 게시했습니다 . App Store에는 다양한 타사 앱도 있습니다. 종종 이러한 앱은  보다 약간 더 강력 합니다.

가격 : 무료

그렇기 때문에 또 다른 HomeKit 앱을 다운로드하는 것이 좋습니다. 과거에는 무료 앱인 Eve가 자체 검증되었으며 Elgato의 시조 제품 범위뿐만 아니라 다른 모든 HomeKit 장치도 제어 할 수 있습니다. 더 단순한 디자인을 선호하는 사람들 은 Matthias Hochgatterer 의 앱   자세히 살펴 봐야 합니다. 싸지는 않지만 우리의 의견으로는 모든 페니의 가치가 있습니다. 주목할만한 모든 HomeKit 앱에 대한 개요는 여기에서 확인할 수 있습니다 .

"이봐 시리, 거실에서 불을 켜라"

그러나 빛을 켜기 위해 매번 iPhone을 주머니에서 꺼내는 것은 의미가 없습니다. 이러한 이유로 Apple은 Siri와 통합되었습니다. iOS 장치를 통해 Siri를 활성화하고 음성 명령을 통해 장치를 제어 할 수 있습니다. HomePod 또는 Apple Watch에 매우 익숙합니다. "Hey Siri"를 사용하면 언어 지원을 활성화하고 명령을 호출하면됩니다.

첫 번째 장치의 선택

물론 HomeKit을 시작하려면 여전히 올바른 장비를 얻어야합니다. 다양한 HomeKit 지원 제품이 있습니다. 난방 제어부터 호환 가능한 조명, 감시 카메라까지. 모든 장치를 서로 연결할 수 있습니다.

독일에서 사용할 수있는 모든 장치에 대한 개요는 여기에 정리되어 있습니다 . 새로운 제품이 출시되는 즉시 목록이 업데이트됩니다.

HomeKit 안내서의이 섹션에서는 개요를 제공했습니다. 개별 장치의 제어 및 관리를 계속합니다.

# 2 구성-장치 관리 및 제어

이전 섹션에서는 HomeKit에 대한 개요를 제공했습니다. 우리는 이제 어떤 소프트웨어와 하드웨어가 필요한지 알고 있으며 최초의 HomeKit 장치를 추가하고 관리 할 수 ​​있습니다.

새로운 기기  Apple의  앱에 쉽게 추가 할 수 있습니다. 새 집을 만든 후 Add Device (장치 추가)  로 이동하면됩니다. 첫 번째 기기를 추가 하면 + 오른쪽 상단을 통해 새 기기를 추가 할 수 있습니다.

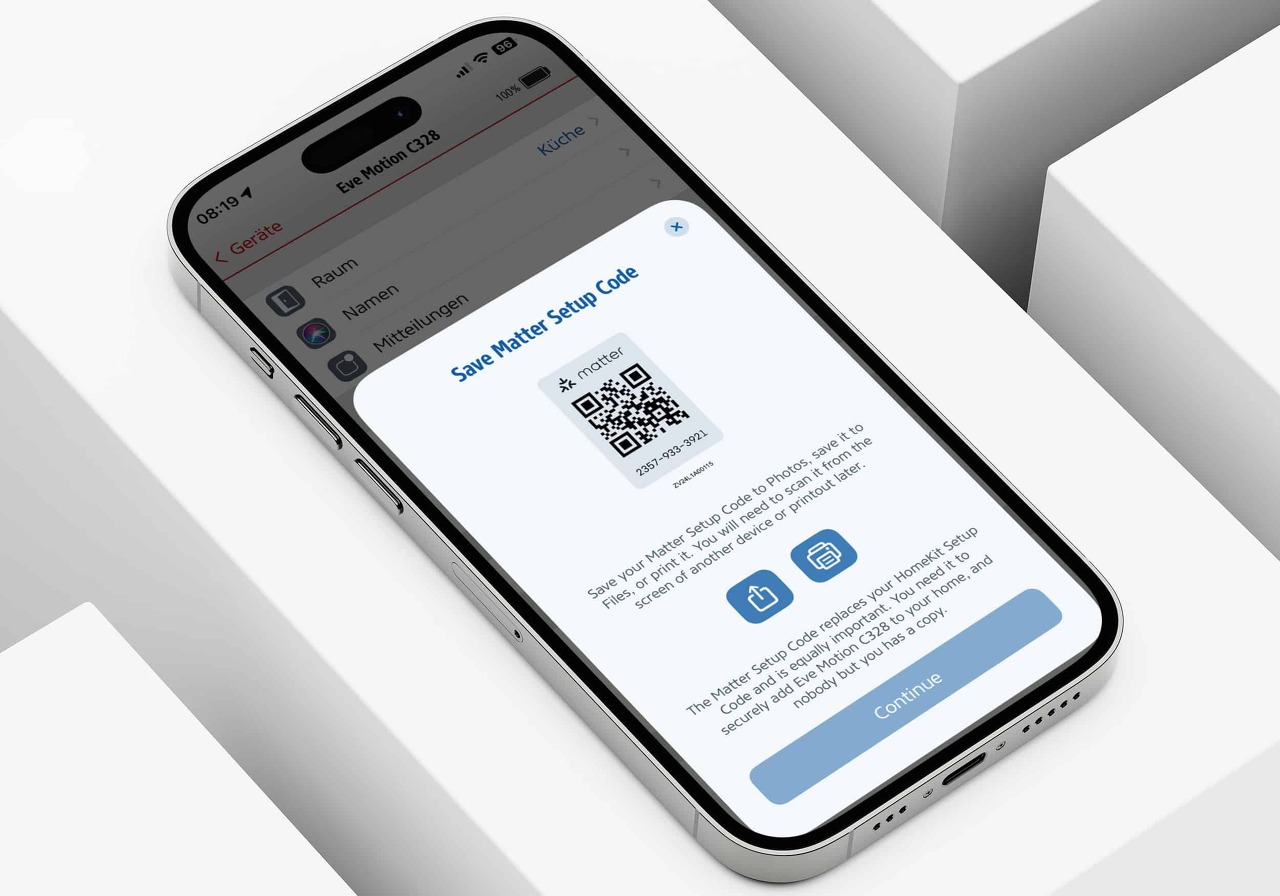

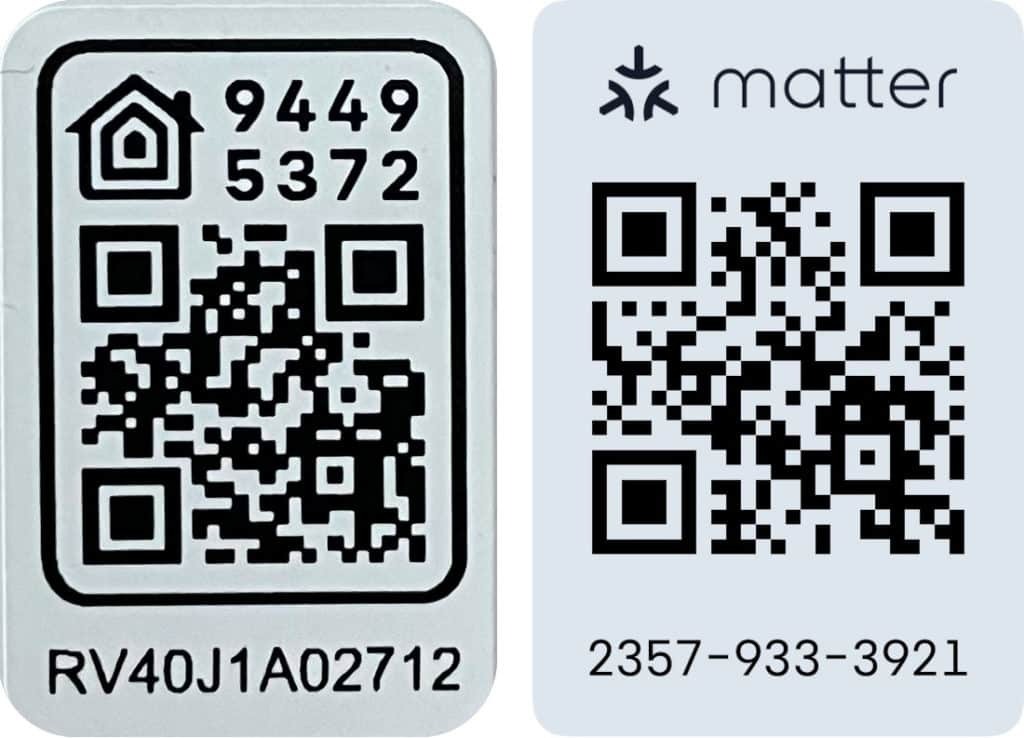

각 HomeKit 장치에는 코드가 제공

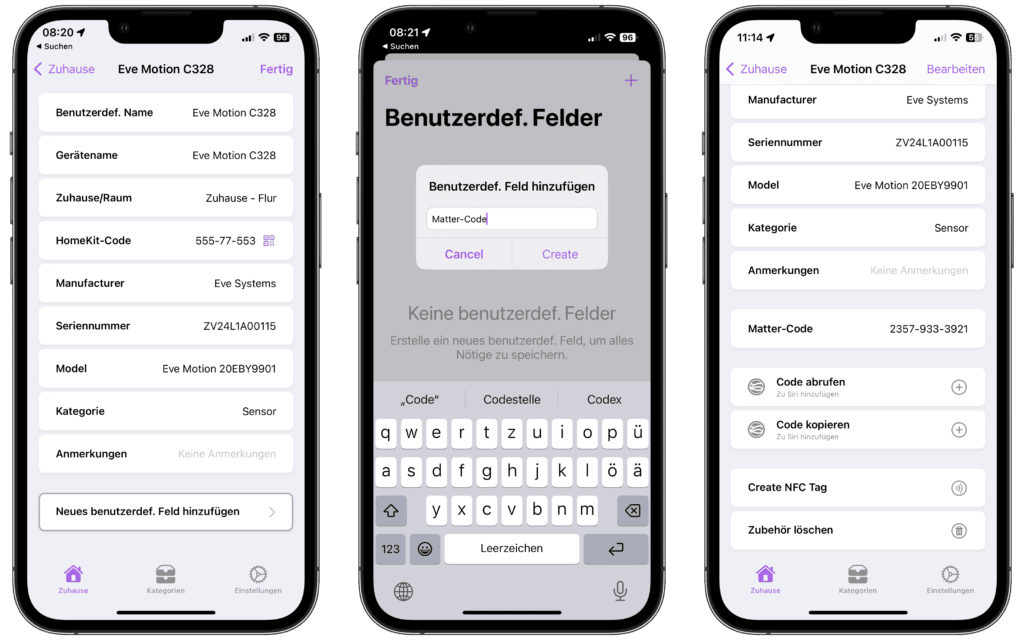

됩니다. 종종 코드는 장치 뒷면이나 빠른 시작 안내서에 있습니다. 코드를 스캔 한 후에는 속성 및 센서의 이름 만 지정하면됩니다. 또한 방을 할당 할 수 있습니다.

홈 앱에서 개별 룸의 장치를 개요로 볼 수 있습니다. 첫 페이지에는 즐겨 찾기가 있습니다. 타일은 장치의 현재 상태를 표시합니다. 장치가 스위치 인 경우 타일을 짧게 터치하여 활성화합니다.

장치를 오랫동안 누르면 상세보기로 들어갑니다. 그곳에서 위치를 변경하고 장치를 즐겨 찾기에 추가 할 수 있습니다. 또한 동일한 장치를 그룹화 할 수 있습니다. 그룹은 홈 앱에서 하나의 장치로만 표시됩니다. 이 장치를 제어하면 그룹 내의 모든 장치에 영향을줍니다.

또한 일부 장치에서 메시지를 활성화 할 수 있습니다. 에 이동 상태 및 메시지  및 활성화 메시지를 . 그런 다음 상태가 변경 될 때마다 iOS 장치에서 알림을받습니다.

이제 새로운 HomeKit 장치를 추가하고 관리 할 수 ​​있습니다. 다음 섹션은 장면으로 계속됩니다. 하나의 명령으로 여러 장치를 제어 할 수 있습니다.

# 3 장면-하나의 명령으로 여러 장치를 제어

이제 우리는 HomeKit을 알고 새로운 장치를 추가하고 제어하는 ​​방법을 알고 있습니다. HomeKit 안내서의이 섹션에서는 소위 장면을 자세히 살펴보고자 합니다 .

여러 장치가 동일한 상태를 유지해야하는 상황이 항상 반복됩니다.

이를 설명하는 가장 쉬운 방법은 예입니다. 집을 떠나 자마자 조명 카메라와 모든 소비자는 끄고 보안 카메라는 켜야합니다.

물론 집을 떠날 때마다 모든 스위치를 수동으로 변경할 수 있습니다. 물론 이것은 똑똑한 집과 기술적 가능성으로는 의미가 없습니다. 그래서 장면이 있습니다.

장치와 마찬가지로 홈 앱의 장면 은 해당 룸의 오른쪽 상단 모서리에있는 +를 통해 추가 할 수도 있습니다 . 이제 장면  추가하기로 선택했습니다  . 그런 다음 이름을 입력하고 장치를 추가 할 수 있습니다.

이 예에서는 이제  이름을 남기고  모든 램프와 소비자, 보안 카메라를 추가합니다. 타일을 탭하면 원하는 상태가 변경됩니다. 조명과 소비자를 비활성화하고 보안 카메라를 켜고 싶습니다.

마지막으로 장면을 한 번 테스트하여 설정을 확인해야합니다. 장면을 더 자주 사용하면 즐겨 찾기에 추가 할 수 있습니다.

Finish로 장면을  확인한 후에 는 방 상단에 나타납니다. 장면을 누르면 활성화됩니다. 집을 나가 자마자 한 번의 탭으로 모든 장치를 끄고 감시 카메라를 활성화 할 수 있습니다.

HomeKit 안내서의 다음 섹션에서는 자동화에 대해 자세히 살펴 봅니다 . 이를 통해 모든 것을 최적화하고 집을 떠나 자마자 장면을 자동으로 활성화 할 수 있습니다.

# 4 자동화-자동 장치 제어

우리가 HomeKit 정확하게 충족 마지막 섹션에서는 지금 이미 장치를 추가 및 제어에 한 손가락으로 여러 장치를 가질 수 있습니다 장면 . HomeKit 안내서의이 섹션에서는 자동화에 대해 자세히 살펴보고자합니다. 또한 손가락을 비틀 지 않아도 장치를 완전히 자동으로 제어 할 수 있습니다.

자동화 는 특정 이벤트에 대해 정의 된 장면  활성화 할 수 있습니다 . HomeKit은 장소, 시간 또는 HomeKit 장치의 상태와 같은 다른 이벤트를 구분합니다. 또한 고려해야 할 조건을 지정할 수 있습니다.

몇 가지 예를 더 살펴 보겠습니다. 매일 오전 6시 30 분에 일주일 동안 일어난다 고 가정 해 봅시다. 아침에 차가운 욕실로 부팅 할 필요가 없도록 HomeKit에서 월요일부터 금요일까지 매일 아침 6시에 라디에이터 온도 조절기를 설정할 수 있습니다. 이것은 6시 30 분에 화장실이 따뜻한 물임을 보증합니다. 이 경우 시간 기반 자동화를 만듭니다   .

이제 집을 나가 자마자 난방이 자동으로 꺼 지길 원합니다. 결국 아무도 집에 없더라도 불필요하게 난방을해서는 안됩니다. 이 경우 위치 기반 자동화를 만듭니다   .

마지막으로, 누군가가 방에 들어 오자마자 화장실의 조명을 자동으로 켜고 싶습니다. 이를 위해 모션 탐지기 Elgato Eve Motion 을 욕실에 배치했습니다. Eve Motion이 움직임을 알리 자마자 상태가 바뀌면 욕실의 조명이 시작됩니다. 그러나 일몰 후에 만. 따라서  "야간"조건을 사용하여 상태 기반 자동화  만듭니다  . HomeKit은 램프 켜기와 같은 장치 상태 변경과 Eve Motion을 통한 모션 감지와 같은 센서 감지를 다시 한 번 차별화합니다.

이제 우리는 다양한 자동화를 알게되었으므로 마지막 주민이 집을 떠난 즉시 마지막 섹션에서 "집을 떠나"장면을 자동으로 활성화하려고합니다. 그러나 현재 상태 감지를위한 전제 조건은 모든 거주자가 자신의 iPhone을 소유하고 집을 떠나 자마자 휴대하는 것입니다.

이를 위해 먼저 동일한 이름의 탭에서  자동화  만듭니다 . 물론 우리는 "사람들이 자리를 떠나"를 선택합니다. 이제 우리는 정확히 자동화를 실행할시기를 선택해야합니다. 모든 조명과 소비자의 전원을 끄고 보안 카메라의 전원을 켜야하므로 실제로 집에 아무도 없더라도 "마지막 사람이 떠나"를 선택합니다. 위치로서, 우리는 우리의 집과 우리가 떠나는 시간을 선택합니다. 다음 단계에서는 "home left"장면을 선택하고 모든 것을 완전히 자동화했습니다.

장치와 장면을 추가하고 관리 할 수있을뿐만 아니라 자동으로 제어 할 수도 있습니다. 스마트 홈을 막을 수있는 것은 없습니다. 궁금한 점이 있으면 포럼을 살펴보십시오 . SmartApfel.de에서 항상 최신 HomeKit 뉴스를 찾을 수 있습니다. 우리의 응용 프로그램을 통해 , 우리는 새로운 품목으로 당신에게 알릴 수 있습니다.
