U5PVR 안드로이드TV OS & 리눅스 (Dual OS) 관련 동작 동영상



안녕하십니까 ?  EddyLab입니다.

앞서 U5PVR관련 개발 협업 사항을 올려 드린 바 있습니다.



오늘 처음으로 외부에 U5PVR ATV OS기반 Linux 서버 동작 관련 내용을 공개 해 드립니다.


U5PVR 제품관련은 하기 Kodi 포럼 링크를 참조 해 주시기 바랍니다.

[Android] U5PVR (2017) (4K / HDR / 3D / HD Audio)

http://forum.kodi.tv/showthread.php?tid=305097



초기계획은 리눅스 부팅 후, 안드로이드 부팅 연결구조로 구축을 하려고 계획을 했었습니다.

그러나,선 리눅스 부팅 후에 안드로이드쪽 USB포트를 인식 할 수 없는 현상이 발생되어서,
어쩔 수 없이 안드로이드 선 부팅 후, 리눅스가 부팅되는 형태로 전환 개발 되었습니다.

리눅스는 안드로이드 커널을 기반에서 Shell로 동작되는 것이기 때문에,
안드로이드와 리눅스는 한몸으로 이해하시면 편할 것 같습니다. ^^





하기의 동영상에서 U5PVR에서 리눅스기반으로 동작하는
여러가지 서버 동작 상태를 보여드리게 될 예정입니다.

오해가 있을까 하여,
기본적으로 U5PVR 셋탑의 IP (192.168.x.x)로 설정하지 않고,
127.0.0.1의 localhost IP로 설정해서 시연하였습니다.


U5PVR with ATV/Linux(Debian) at same time




웹브라이저에서 localhost 127.0.0.1 기반 서버 동작을 먼저 셋팅해 놓았습니다.

하기 목록은 보시기 편하게 런링타임기준으로
각각의 동작 내용에 대한 설명을 간추려서 올려 놓았습니다.

1. Plex Media Server test (0:09 ~ 0:57)
127.0.0.1:32400/web/index.html

2. Transmission Server (0:58~ 1:01)
127.0.0.1:9091/transmission/web/

3.FTP Server(1:02 ~ 1:43)
ftp://127.0.0.1

4. Kodi (1::52 ~ 2:52)
script plex add-on with kodi
(Resume start)

5. TVHeadend with Kodi (2:53 ~ 3:11)

6. Live TV (eON Launcher) (3:12 ~ 3:24)
Watching TV via tuner

7. Plex client on Android TV (3:31 ~ 3:52)
Resume start

8. ATV Settings (3:57 ~ 4:10)
Setting은 ATV OS형태의 셋팅 과 기존 안드로이드 셋팅 2가지를 모두 준비 해 놓았습니다.

9. SSH Server (4:17 ~ 4:56)
My Apps - JuiceSSH App으로 SSH접속

10. ATV 추천 컨텐츠 목록 재생 (Plex) (4:57 ~ End)


U5PVR의 사용에 있어서, U5PVR 초기 설정에 서버관련 설정이 좀 필요로 됩니다만,
기본적으로 안드로이드, 리눅스서버등을 구체적으로 아실 필요는 없습니다.
일단 간단한 서버 설정을 해 놓으면, 사용자는 편리한 UI에서 그냥 컨텐츠를 선택하여 재생만 하시면 됩니다. ^^


보시고 궁금한 점이 있으면 문의사항을 댓글로 올려 주시기 바랍니다.

감사합니다.








자세한 사항은 "EddyLab - 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802







U5PVR 제품관련은 하기 Kodi 포럼 링크를 참조 해 주시기 바랍니다.

[Android] U5PVR (2017) (4K / HDR / 3D / HD Audio)

http://forum.kodi.tv/showthread.php?tid=305097



(주) 게시글 제목 명칭인 "4K UHD셋탑셋탑" 관련으로

U5PVR 내장 튜너제품기능을
"지상파 4K UHD방송 수신 튜너셋탑"으로
잘 못  오해가 있을 수 있는 점이 있어서, 추가 의견을 올립니다.

U5PVR은 기본적으로 FHD 방송 수신 2개의 튜너를 탑재 하고 있습니다.
이는 현재 지상파, 케이블 방송 수신이 가능한 튜너입니다만,
2017년 새로 4K UHD 방송 수신을 지원하는 튜너가 탑재되어 있지는 않습니다. ^^;;

4K UHD셋탑의 의미는
4K Ultra 블루레이급의 영상을 재생가능하다는 의미 입니다.
(MAX : 4K@60fps 10bit 4:2:0 BT2020 HDR10)
국내 3사 IPTV 4K UHD재생은 지원이 가능한 HW Spec을 가지고 있습니다.

지상파 4K UHD방송관련 참조 링크입니다.
한국 지상파 UHD방송(4K) 관련 FAQ [업데이트 중]


=======================


앞서 2016년 11월 미니PC포럼 정모때
U5PVR 슬림형 실제품을 공개해 드린 적이 있습니다만,
게시글로는 이제서야 처음 제품 사진을 공개하게 되었습니다.  ^^

하기 U5PVR 슬림형 안드로이드 TV 튜너셋탑 제품 사진을 찍고
올리려고 보니, 제품 사진이 엉망이네요 ㅎㅎㅎ ㅠ.ㅠ

하기 제품 사진을 보면, 제품 하단이 평탄하지 않게 보이는데,
이는 제품에 문제가 있는 것이 아니라.
제품 사진 촬영을 위해서 바닥에 있는 종이가 평탄하지 못하고,
바닥쪽에 그림자가 들여지게 되어서 이상한 형태로 보이고 있습니다. ㅠ.ㅠ

이점 양해를 해 주시기 바랍니다..


U5PVR 슬림형 안드로이드 TV셋탑은
기본적으로 U5PVR 디럭스형에서 HDD탑재 기능이 빠진 제품으로
이해하시면 되실 것 같습니다.
(주) U5PVR 디럭스형과 HW Spec 중 다른 점입니다.
- ROM : DDR3 적용 (슬림형)
- USB 3.0포트 : 2개 (슬림형)

(1) U5PVR 슬림형은 UHDTV 셋트의 하단에 위치 할 수 있도록 제품 디자인을 하였고,
(2) 경량화 제품으로서 프로젝트를 쓰시는 분들의 경우, 셋탑 무게에 대한 걱정을
덜어 드릴 수 있도록 디자인이 되었습니다.

HDD내장 타입이 아니기 때문에, 외장 USB HDD를 연결하거나,
기존 NAS를 가지고 계신 분들께서 네트워크로 연결하여 간편하게 사용 가능합니다.


=============================


U5PVR 슬림형 전면 사진입니다.
미니멀 디자인으로 심플합니다. ^^

전면에 별도의 파워 버튼은 없고, 채널 정보 및 시간 디스플레이가 되도록 되어 있습니다.
LED는 2개가 있어서 동작상황을 확인 할 수 있도록 되어 있습니다.






측면에는 USB포트가 3개 있습니다.
USB 3.0 포트 2개
USB 2.0 포트 1개입니다.

외장 USB 3.0 2.5inch HDD를 연결하여 사용하실 수 있습니다.

외장 USB 3.0 3.5inch HDD를 사용하시려면,
별도의 외장HDD 외부 전원을 연결하신 상태에서 사용 가능합니다.






U5PVR 슬림형 뒷면 사진입니다.
중간에 WiFi ANT 5G대응 안테나가 있습니다. ^^

WiFi 안테나는
자고로 감도를 높이기 위해서는 큰 것을 쓰는 것이 훨씬 유리합니다

그러나, 셋탑제품은 슬림한데,
WiFi 5G 대응 ANT가 높게 솓아 있어서 부자연스렵게 보입니다. ^^;;

제품을 UHDTV 아래쪽에 놓이게 되면, 안테나는 UHDTV 뒷쪽에 위치 하게 되어져서
전면에서는 안테나가 잘 보이지 않게 됩니다. ^^

그러므로, 셋탑 설치 후 미관상에는 큰 영향은 없을 것 같습니다.






U5PVR 슬림형 뒷면  오른쪽 포트 입니다.
전원 버튼 1개,
DC 12V 커넥터 (파워 어댑터는 12V 2A KC인증용)
100, 1000 Lan 포트 1개
HDMI 2.0a 지원 포트 1개

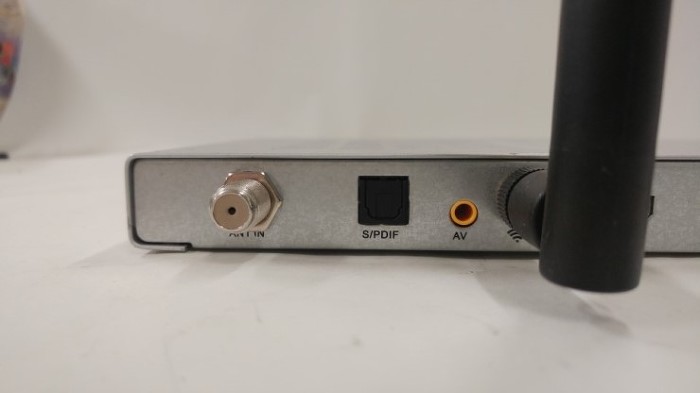

U5PVR 슬림형 뒷면  왼쪽 포트 입니다.
지상파 / 케이블 안테나 입력 단자 1개
(안테나 입력은 1개입니다만, 내부에는 2개의 튜너로 신호 분기가 됩니다.)
S/PDIF 커넥터 1개
AV 커넥터 1개





U5PVR 슬림형  제품의 사이즈는
3.5inch HDD 사이즈와 비교해 보겠습니다.
넓이 기준으로는 비슷해 보이네요..






U5PVR 슬림형  제품의 높이는
3.5inch HDD 두께 보다 얇습니다. ^^






U5PVR 슬림형 제품을 UHDTV 아래에 위치 해 보았습니다.
WiFi  안테나는 UHDTV 뒷쪽에 가려져 있기 때문에,
UHDTV 전면에서는 본 제품의 셋탑만 보여지게 됩니다.

(주) IR 리모콘 수신을 위해서 리모콘 수신에 장애가 없는 위치에 놓아주시기 바랍니다. ^^
RF 무선 키보드 터치 패드를 이용할때,  주변 2.4GHz 수신 감도에 영향을 받게 됩니다.
가급적 WiFi 사용시에는 공유기의 5GHz 대역을 사용하시기 바랍니다.






U5PVR 안드로이드 TV(ATV) OS 메인 UI 입니다.






ATV OS가 구동중 전면 디스플레이 상태입니다.
튜너방송시청 중에는 채널 번호가 보여지게 됩니다.

U5PVR 리모콘을 이용하여 파워 버튼을 숏키로 누르시면,
셋탑전원은 Standby 모드로 들어가게 됩니다.

U5PVR 리모콘을 이용하여 파워 버튼을 롱키(5초이상)를 누르면,
셋탑전원은 Power Saving 모드로 전환됩니다.

이는 예약 녹화상태일때  U5PVR셋탑의 전원상태를 변화시켜서
소비전원을 낮출 수 있도록 설계되어져 있습니다.

예를 들어, U5PVR 파워를 완전 Off를 한 상태에서는
댁내, 외부에서 리모콘 또는 스마트폰으로 녹화 예약을 할 수 가 없습니다.
(외부에서 U5PVR 파워를 리모트 하시려면, 스마트플러그를 이용하여 사용하시는 것을 권장해 드립니다.)

그러므로, 예약 녹화 상태 또는 예약 녹화를 위해서는 U5PVR 파워는
 Standby 모드 또는 Power Saving 모드로 되어 있어야 합니다.





U5PVR Slim  SPEC

System Resources
CPUHi3798CV200(ARM Cortex A53, Quad core 64bit)
GPUHigh-performance multi-core Mail T720
Storage Memory16GByte, eMMC 5.0
System Memory2 GByte, DDR3-1866 SDRAM
MPEG Transport Stream A/V Decoding
Transport StreamITU-T H.265/HEVC & H.264, ISO/IEC 13818-2 MPEG-2
AVS&AVS+,VC1, VP6, VP8, VP9
Profile LevelITU-T H.265 Main 10 Profile@L5.1 high-tier
MPEG-2 MP@HL
Input RateMax. 160Mbit/s (H.265)
Video Format4:3, 16:9, Letter Box, Pan&Scan
Video Resolution10bit, Up to 3840 x 2160@60fps, HDR10 Support
Audio DecodingMPEG I&II,MP3,AAC-LC,HE-AAC V1/V2
Audio ModeStereo/Mono/Left/Right/Exchange



Tuner : Dual ATSC2.0 Tuner
Antenna Input/Output ConnectorF-Type Female
Frequency Range52MHz to 866MHz
Signal Level+10 dBm to -80 dBm
IF FrequencyLow IF 4 MHz to 8 MHz, 36 MHz & 44 MHz
Demodulator 1
Mode8/16-VBS, ITU-T J.83 Annex B 64/256QAM
Bandwidth6 MHz, 7 MHz, 8 MHz
Demodulator 2
Mode8/16-VBS, ITU-T J.83 Annex B 64/256QAM
Bandwidth6 MHz, 7 MHz, 8 MHz
Rear Panel
DC Power Jack12Vdc / 2A (KC Certification)
RJ-45 Connector10/100/1000Mbps
Wifi and Bluetooth Antenna ConnectorIEEE 802. 11b/g/n/ac, 2.4GHz/5.8GHz Dual band / BT4.0+EDR
HDMI ConnectorVersion 2.0a, HDCP 2.2, HDCP1.4
S/PDIFOptical
3.5Φ Phone jackVideo(CVBS) / Audio Left & Right
Front & Left side
LED Indicator X 2 Dual(Red&Green) and single(Yellow) color light emmitting diode
Display4 Digit 7 Segment
USB3.0 X 2
USB2.0 X 1
Memory stick and HDD, HUB support
FAT and NTFS support
5Vdc, 500mA Max.
Power Supply
Input VoltageAC 90 ~ 250V, 50/60HZ
Output Voltage12Vdc / 1.5A
TypeExternal AC to DC Adaptor
Power Consumption(Watt)Operation Mode : T.B.D / Stand-by Mode : Under 0.5W
Physical Dimension
Size(WXDXH)215mm X 140mm X 80mm
Net Weight1 Kg
Operating Temperature0 ~ 45
Storage Temperature-10 ~ 70
SW spec
OSAndroid 5.1,.1 Lollipop
Live TV appCustomized Live TV App
DVBSupport Customized TVHeadEnd 3.6








U5PVR 슬림형, 디럭스형 공용 학습 IR 리모콘입니다.

HDMI CEC 관련으로

LG제품은 test가 거의 끝내서 지원 가능 OK로 이야기 드릴 수 있습니다.
삼성제품은 추가로 test하여 HDMI CEC 기능을 넣을 수 있도록 개발 중에 있습니다.

2개 메이저사 관련으로 HDMI CEC지원까지만 완료 할 예정입니다.
별도로 다른 제품을 지원하려면, UHDTV를 구입하여 test를 하여야 하기 떄문에
더이상은 불가능 할 것 같습니다. ^^;;









RF 한글 미니 키보드 with 터치패드 (옵션)









자세한 사항은 "EddyLab - 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802
