안녕하십니까 ? EddyLab입니다.







재탕 8K eGPU Test는 아니고,



전에 Test시 부족했던 성능 내용이 있었는데,

이번에 어느정도 성능향상된 결과가 나타나서



추가로 8K@60fps 재생test결과를 올려드립니다. ^^








[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + 부품조합 eGPU GTX1660 ==> 8K@60fps 재현 test (2) 실패.. ㅠ.ㅠ (작성중)



https://cafe.naver.com/mk802/41930



[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + 부품조합 eGPU GTX1660 ==> 8K@60fps 재현 test (2) 실패.. ㅠ.

안녕하십니까 ? EddyLab입니다. 앞서 하기 eGPU박스를 이용하여 8K@60fps 재현 test를 진행하였고, [8K] i3 NUC 8세대 + 썬더볼트3(TB...

cafe.naver.com







[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 재현 test (1) 210322

https://cafe.naver.com/mk802/41863



[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 재현 test (1) 210322

안녕하십니까 ? EddyLab입니다. 2020년 년말부터 미니PC기반 8K@60fps 재생 환경을 위하여 드래곤볼을 차곡차곡 모으고 준비하고 있습니다. ^^ htt...

cafe.naver.com






1월달에 11세대 타어거레이크 i5 NUC를 주문했는데,

아직도 도착을 하지 않고 있네요 ㅠ.ㅠ





11 세대 인텔 ® 코어 ™ i5-1135G7

인텔 ® Iris ™ Xe 그래픽

듀얼 채널 DDR4-3200 SODIMM 최대 64GB

2x M.2 SSD 슬롯

인텔 ® Wi-Fi 6 AX201

3x USB 3.2 Gen2 포트

Kensington 잠금

12-24V DC 입력

2x Thunderbolt (DP 1.4a 및 USB 4)

2x HDMI 2.0b

Intel® i225-LM 10/100/1000/2500 Mbps RJ45 이더넷

1x USB 2.0 포트



https://cafe.naver.com/mk802/41841



[8K] Intel NUC 11 팬텀 캐년의 Windows 성능 (내장 그래픽카드 8K@60fps 출력지원)

안녕하십니까 ? EddyLab입니다. 앞서 Intel 11세대 NUC 출시 관련으로 소개를 드린 바 있습니다. Tiger Lake-U가 탑재 된 Intel NUC 미...

cafe.naver.com









*** 11세대 i5 Intel NUC (i5-1135G7)과

하기 8세대 Intel NUC + eGPU의 차이가 뭔지 ???







11세대 타이거레이크 모바일용임에도 불구하고,

데탑용과 차이가 있는 기능이 2가지 있습니다.





1. 11세대 타이거레이크 모바일용 i5 & i7 (i5-1135G7 / i7-1165G7 CPU는

인텔의 새로운 내장 GPU인 Xe를 탑재하고 있습니다.



i5 & i7 (i5-1135G7 / i7-1165G7) Intel NUC에는

썬더볼트4 1개의 포트가 지원되고 있습니다.



2. 썬더볼트4포트로 DP1.4 지원이 되고,

DP1.4 Spec에서 8K@60fps 재생출력을 지원할 수 있습니다.



다만, 11세대 타이거레이크 i5 Intel NUC (i5-1135G7)는

HDMI포트로는 2.0b까지만 지원하기 때문에

8K@60fps를 지원하지 못합니다.





아래 11세대 타이거레이크 모바일 CPU와 Desktop CPU 비교 Spec입니다.



11세대 i5 모바일 CPU (하기표 왼쪽) CPU가격을 비교 해 보면,

오른쪽의 11세대 타이거레이크 i7 데스크탑 CPU랑 가격이 비슷합니다. ^^;;





11세대 i5 모바일 CPU가 더 비싼 이유는

내장그래픽 GPU인 Xe가 탑재된 이유도 있고,



하기 해상도에서



최대해상도(DP)가 7680x4320@60Hz 즉 8K 해상도 출력을

TB4 to DP1.4로 지원하기 때문입니다.





출처 : https://ark.intel.com/content/www/kr/ko/ark/compare.html?productIds=208658,212252,212279,212274,212277,212270





"이 모델은 또한 HDMI + DisplayPort 대신 듀얼 HDMI 2.0b 포트를 제공하지만 Thunderbolt 포트가 DisplayPort 기능을 지원하기 때문에 최대 4 개의 디스플레이를 연결할 수 있습니다."



라고 11세대 i5 Intel NUC 매뉴얼 상으로 설명이 되어져 있습니다.



그러므로, 위의 8K 출력은 TB4포트를 기반으로 DP1.4로

8K@60fps 자체 해상도 출력이 가능하다는 것인데,



이를 실제 가능한지를 확인 해 보려고 하고 있습니다. ^^





그와 대비해서 8세대 Intel NUC은

자체적으로 4K@60fps까지만 지원하므로,

8K@60fps 해상도를 만들기 위해서

외장 그래픽 카드를 연결해서 사용하여야 합니다.



이를 위해서 TB3포트로 eGPU 그래픽카드를 추가하여야지만

8K@60fps가 출력된다는 비교 test 입니다.



(주) 11세대 i5 NUC도 내장 TB4포트를 이용하여

eGPU연결을 통한 8K@60fps도 가능한 것으로 판단하고 있습니다.


11세대 i5 NUC 배송이 늦어지고 있어서,

차일피일 미룰 수가 없었던 것과 함께





기존에 DP to HDMI2.1 어댑터를 3D Club 제품을 써서 test를 하였습니다만,

금번에 중국에서 test Sample로 받은 New DP to HDMI2.1 어댑터를 받아서

다시 동일한 방식으로 8K@60fps 재현 test를 다시 해 보았습니다. ^^







1. 기존에 test한 3D Club DP1.4 to HDMI2.1(F)과

새로 test Sample로 도착한 DP1.4 to HDMI2.1(F) 어댑터 입니다.







저도 처음에는 8K용 어댑터라고 해서,

솔찍히 설마 제대로 되려나 ? 하고 의구심이 있었고,



업체에서 내가 8K UHDTV가 있으니, 한번 test를 해달라고

유상 Sample구입을 요청하길레.... (무상도 아니고 ㅠ.ㅠ)

떡 사먹는다는 기분으로 Sample을 구입했습니다. ㅎㅎㅎㅎㅎ



2개의 비교 제품은 USB-C포트 전원입력을 받은 어댑터입니다.





2. 추가로 USB-C(M) to HDMI2.1 어댑터도 유료Sample을 구입하게 되었습니다.

업체쪽에서는 USB-C가 TB3라고 설명을 하고있어서,

이후 11세대 i5 Intel NUC가 도착하면 연결하여 8K@60fps 해상도 출력을

test할 예정입니다.







3. New DP1.4 to HDMI2.1(F) 어댑터 결선입니다.



eGPU는 RTX1660이고

RTX1660의 DP포트에 New DP1.4 to HDMI2.1(F) 어댑터를 연결하였습니다.



New DP1.4 to HDMI2.1(F) 어댑터는 전원이 필요로 하는 어댑터이므로

USB-C to USB-A 케이블로 전원공급 연결을 해 주었습니다.



그리고 HDMI케이블은

Zeskit HDMI2.1 인증 케이블을 사용하였습니다.



위에 8세대 Intel NUC와 eGPU연결을 위한 썬더볼트(TB)3 포트를

TB3케이블로 연결하였습니다만,

왜 이 TB3를 연결해야 하는지 ?? 문의가 많으시네요 ^^





외장그래픽카드는 PCIe 라인을 통하여 통신을 하게 됩니다.

NUC는 외장그래픽 카드 PCle라인을 직접 연결을 하지 못하기 때문에



중간에 PCle라인 통신을 썬더볼트 Data통신으로 바꿔주는 컨버팅 개념을 이용하여,

이 기능이 eGPU 박스에 포함되어져 있습니다.







4. 썬더볼트(Thunderbolt / TB) 개념 간단 정리









썬더볼트(Thunderbolt / TB)는 현재 썬더볼트4 Spec이 최상위 Spec입니다.

하위호환성으로 TB3가 있고, USB4도 호환이 되는 것으로 알려져 있습니다.







HDMI2.1이 48Gb/s이고,

TB4도 40Gb/s 대역폭을 지원하고 있습니다.



HDMI2.1 48G(단방향)가 쉽게 보여도,

썬더볼트(TB) 양방향 통신40G과 비교해서 만만한 기술은 절대 아닙니다. ^^







케이블 길이는 패시브타입으로 1M,

엑티브타입으로 2M까지 가능하다고 합니다.







문제는 모두 동일한 Type C 커넥터 형태를 가지고 있습니다.



그러므로, 반드시 케이블에 마킹된 Spec 마크를 보고

제품 종류를 구분해 주셔야만 합니다.





하기와 같이 서로다른 Spec의 기능들이

동일한 Type C커넥터 타입을 채택하고 있습니다.





일본 만화에서도 Type C커넥터로

여러가지 Spec이 있다는 것을 풍자한 만화가 있습니다만,

저도 헛깔립니다 ㅎㅎㅎㅎㅎ





특히 올 하반기에 출시된 DP2.0포트도

역시 Type C커넥터 형태를 표준으로 삼아서

더욱더 헛깔릴 것으로 판단됩니다 ^^;;







왜 ??? Type-C 커넥터인데 성능이 서로 차이가 있을까요 ???



이유는 간단합니다.



Type-C 커넥터 뒤에 통신/전원지원 칩셋이 탑재되어져 있습니다.



이 케이블에 탑재된 칩셋의 종류나 성능에 따라서

통신 Spec 및 전원공급 Spec등의 차이가 발생되기 때문입니다.

높은 전송속도를 가지기 위해서는

케이블 쉴드(EMI)는 높은 사양을 반드시 요구되어지고 있습니다





단순한 전원이나 통신Data를 전달해주는 도체 케이블이 아니고,

칩셋이 탑재된 하나의 IT기기와 다름이 없기 때문입니다.



그래서, TB케이블 가격도 길이가 긴 케이블의 경우,

케이블 1개가 10만원이 넘는 가격으로 판매가 되고 있습니다/





여기서 썬더볼트 제품관련으로

제일 중요한 이슈입니다.



썬더볼트(TB)는 Intel & Apple이 공동으로 제안한 표준으로,

썬더볼트 로고를 정상적으로 붙이려면 Intel의 인증을 반드시 받아야 합니다.



Intel인증이라함은

정상적으로 썬더볼트 Spec을 수행한다는 개념입니다.



그래서 Intel에서는 썬더볼트 인증 제품 목록을 보여주는

사이트를 별도로 운영하고 있습니다.





Intel 썬더볼트 인증 제품 사이트



Products

Thunderbolt™ is The USB-C That Does It All! At 40Gbps, it's a single compact port that delivers the fastest, most versatile connection to any dock, display, or data device.Look for the Thunderbolt logo. It's the best connection you'll make this year.



https://thunderbolttechnology.net/products



일반 시중에 판매하고 있는 썬더볼트(TB)케이블 등이 많이 판매되고 있습니다만,

문제는 인텔 인증을 받지 않은 썬더볼트(TB)케이블이 대다수이라는 점입니다. ㅠ.ㅠ



TB3의 경우에는 어느정도 제품의 품질 편차가 줄어서

Intel인증제품과 미인증제품의 성능차이가 없다는 의견도 있습니다만,



TB3 1M이상 / TB4 케이블의 경우에는

그렇치 않다고 하는 이야기가 많이 있습니다.





그러므로, 썬더볼트 케이블을 구입시,

반드시 사전에 브랜드사 제품별 인증확인을 반드시 해 보시기 바랍니다.

(브랜드별 인증이 아니라,

같은 브랜드사라도 썬더볼트(TB)케이블 종류(길이포함)마다
따로 따로 인텔 인증을 받아야만 합니다.

그래서 브랜드사에서는 Intel 인증비용때문에 힘들어한다고 이야기가 있네요 ㅠ.ㅠ)





썬더볼트 이야기를 쓰다보니,

글이 너무 길어 졌네요 ^^;;



따로 썬더볼트관련 글은 정리해 올리겠습니다.








Test환경



8세대 ntel NUC

win10 최신버젼

썬더볼트 3 케이블 (1M)



eGPU박스

GTX1660

New USB-C(M) to HDMI2.1 어댑터

Zeskit HDMI2.1 인증 케이블

ChangHong 8K UHDTV (HDMI2.1 2포트 지원)







상기 결선으로 연결을 하였고,



GTX1660 외장그래픽카드로 비디오 출력을 돌렸는데,

역시나 4K@60fps까지만 해상도 출력이 되네요 ^^;;



에고고... 결국 큰(?)떡을 사 먹었나 보당... 하고 생각하다가





그래픽카드 드라이버 버젼이나 업데이트 하자..

하고 466.47 210518버젼을 업데이트 해 보았습니다.





드라이버 설치가 완료된 후, 재부팅을 해보니

오 ~~~ 8K@60fps 해상도가 보여지네요 ^^







이것 저것 설정을 만져서 최고의 Spec으로 만들어 보니,







8K@60fps 10bit RGB 4:4:4 (전체)까지 설정이 가능한 것을 확인하였습니다. ^^



전에 3D Club 어댑터로는

10bit는 설정이 안되고 8bit만 된 것으로 기억하는데,

그래픽카드 드라이버가 업그레이드 되면서 되게 되었나 ? 하고 생각되네요....





실제 GTX1660으로 이렇게 해상도가 나오는지

궁금해 하시는 분들이 있을 것 같아서

하기 시스템 정보를 사진으로 직찍하여 인증샷을 올려 드립니다. ^^









여기서 왜 이 리뷰를 다시하느냐 ? 입니다만,



기존 test에서는 해상도 8K@60fps를 재현하는 것 까지는 문제가 없었습니다만,

실제 팟플레이어에서 8K@60fps 영상을 재생시, 프레임 드랍이 너무 많이 나왔고

GPU 부하가 100%를 계속 유지하고 있었습니다.





그래서, 앞서 리뷰에서는

실제 8K@60fps 영상재생관련 내용은 거의 언급을 하지 않았었습니다. ^^;;



당시 test에서는 GTX1660의 성능이 부족해서

그런가 보다 하고.....

마무리를 지었었습니다. ^^;;







이번에 팟플레이어 최신버젼을 설치를 하고,

8K@60fps 영상재생에서 HW디코딩 설정을 확인 한후 재생을 시켜 보았습니다.

(최근에 팟플레이어에서 성능 업그레이드가 되었다는 이야기가 있네요)







8K@60fps VP9영상을 재생하고,

프레임드랍, 스킵없이 정상 재생이 되는 것을 확인하였습니다. ^^





이때 GPU 부하는 이전과 다르게 67% 정도로 안정적으로 구동이 되고 있습니다.







다른 8K@60fps영상도 재생을 해 보았고,

아이유 8K@60fps VP9영상도 정상 재생하는 것을 확인하였습니다.













Test목적으로 GTX1660에 AV1 HW디코딩이 지원되지 않는 것을 알고 있습니다만,

한번 test를 해 보았습니다.



일단 팟플레이에서 SW디코딩만 지원이 되면서,

CPU부하가 100%를 꽉 채우고 있습니다.

프레임 드랍이 심하게 나타나서, 정상적으로 재생이 불가능합니다. ^^;;







그리고 마지막으로



크롬웹브라우저 HW디코딩 상태에서

Youtube 사이트에 들어가서

직접 Youtube 8K재생을 시도해 보았습니다.





기본적으로 Youtube 8K는 VP9영상과 VP9프로파일2(HDR지원)이 있습니다.



여기서 8K@60fps VP9영상은 크롬웹브라우저에서 정상재생이 됩니다만,

8K@60fps VP9프로파일2(HDR지원)은 아직 정상재생이 되지 않는 현상을 확인 하였습니다.







최종정리 의견





앞서 8세대 NUC를 기반으로 TB3연결로 eGPU를 연결하였고,

GTX1660 + DP1.4 to HDMI2.1 어댑터로,



8K@60fps 10bit RGB 4:4:4 해상도 환경을 만들었고,



팟플레이어 HW디코딩으로 8K@60fps 10bit영상을

정상적으로 재생을 하였습니다.





굳이 데스트탑 보드에 외장그래픽카드를 꼽아서 쓰면되는데

eGPU를 쓸 필요가 있는가 ? 라는 문의를 많이 하십니다.





쉽게 8세대 NUC가 아니라

썬더볼트3를 지원하는 노트북을 이용하여

8K@60fps 환경을 구축하시고자 하실떄



노트북은 모바일로 들고나갔다 하고

댁내에 들어와서 별도의 데스트탑을 쓰지 않고도

외장그래픽카드 전용 eGPU를 연결하여 사용이 가능합니다.



그리고 일반 업무작업을 할 때는

전원이 많이 들어가는 eGPU를 빼고서

간단한 작업을 활용이 가능합니다.





결론은



정해진 환경에서만 쓸 것이 아니라,

좀 더 유연한 환경을 구축하면서

전력소모량을 최대한 줄여 보다는 의미에서

eGPU를 활용할 수 있습니다.







그리고, 최근에 그래픽카드 대란으로 RTX계열의 그래픽카드가 씨가 말랐네요 ㅎㅎㅎ



RTX3090가격이 500만원에도 거래가 되는

이런 비 현실적인 수요공급 환경에서



8K@60fps / 4K@120fps 환경을 구축이 필요하시다면

굳이 RTX 3000시리즈 그래픽카드가 없이도,

GTX1660으로도 대체가 가능하다는 것을



직접 실증적으로 보여드리고 싶었습니다. ^^







다시 여기서 질문은



어떻게 GTX1660이 8K@60fps를 지원할 수 있는가 ??



그렇습니다.



GTX1660의 HDMI포트는 HDMI2.0까지만 지원됩니다.



그러나 GTX1660의 DP포트는 8K@60fps가 지원됩니다.



다만 여기서 DP포트는 8K@60fps는 원래 8bit 4:2:0까지만

지원되는 것이 일반적 입니다만,



엔비디아에서 DP포트에 DSC(압축)기술이 붙어 들아가면서

8K@60fps 10bit 4:4:4 지원이 가능하게 되는 것입니다.



DP1.4를 지원하는 8K 디스플레이 모니터를 보유하고 있으시면

바로 꼽아서 8K 영상을 보실 수 있습니다만,



4K / 8K 모니터 가격이 워낙 고가이기 때문에

HDMI2.1를 지원하는 8KUHDTV가 저렴하고



결국 DP1.4(DSC)를 HDMI2.1로 전환하는 어댑터를

연결하여 좀 더 저렴한 8K 환경을 구축할 수 있게 되는 것 입니다.









8K 재생관련으로 현재는 PC를 이용한 응용방법이 최선일 수 밖에는 없습니다.

그러다 보니, 8K 대응 HTPC를 꾸며서 활용을 하실 수 있습니다.





8K 안드로이드 셋탑은 언제쯤 나올까요 ?



일단 AMLogic 8K칩셋 출시 일정도

올해는 어려울 것 같고,



2022년 초에나 나오지 않을까 싶습니다 ^^;;



그러면 8K셋탑은 자연스렵게

2022년 하반기쯤 출시가 된다고 예측할 수 있습니다.





가격대는 쉴드급을 능가하는 Spec이므로

(갤럭시폰 기준으로 S9급은 되는것으로 알고 있습니다.)



중국셋탑이라고 해도 8K셋탑은 $200은 상회 할 것으로 추정합니다.





다음은



앞서 소개해 드린



11세대 타이거레이크 NUC로

자체 8K#@60fps 재생 test를 하게 될 예정이고





그 앞서서는



Apple M1 맥미니 재생환경 test를 할 예정입니다. ^^















원래는 M2가 나오면 8K재생지원이 될 것으로 예측하고

대기상태로 있을려다가,



썬더볼트4 test환경이 필요해서 구입을 하게 되었습니다.



그리고 M1 맥미니로

멀티디스플레이(모니터) 확장 출력이 지원이 안된다고 해서,

클랑에서 올라온 디스플레이 링크 어댑터를 구해서

듀얼 디스플레이 출력 test를 진행해 보도록 하겠습니다. ^^











https://muritzy.tistory.com/2450



[APPLE] M1판 Mac mini 구입기. 경악의 퍼포먼스.....

[APPLE]  M1판 Mac mini 구입기.    경악의 퍼포먼스..... M1판 Mac mini 구입기. 경악의 퍼포먼스와 CrossOver 20에서 수환의 동작도 확인 M1 판 Mac mini Apple 은 11 월 10 일 (현지 시간) 첫 Appl..

muritzy.tistory.com







감사합니다.







안녕하십니까 ? EddyLab입니다.







2020년 년말부터 미니PC기반 8K@60fps 재생 환경을 위하여

드래곤볼을 차곡차곡 모으고 준비하고 있습니다. ^^



https://cafe.naver.com/mk802/40527



[8K] Intel Panther Canyon NUC 사양 유출 (최대 28W Core i7-1165G7) <== 8K RTX3090 eGPU연결 예정 모델

Intel Panther Canyon NUC 사양 유출 (최대 28W Core i7-1165G7) 인텔은 인텔 타이거 레이크 칩 을 탑재 한 "팬더 캐년"NUC 미니 PC를...

cafe.naver.com





마지막으로 i5 NUC 11세대 타이거레이크만 4월에 도착하면

Test를 하려고 준비 중에.



https://cafe.naver.com/mk802/41841



[8K] Intel NUC 11 팬텀 캐년의 Windows 성능 (내장 그래픽카드 8K@60fps 출력지원)

안녕하십니까 ? EddyLab입니다. 앞서 Intel 11세대 NUC 출시 관련으로 소개를 드린 바 있습니다. Tiger Lake-U가 탑재 된 Intel NUC 미...

cafe.naver.com





하기 관련 글이 올라온 것을 보고서,

굳이 i5 NUC 11세대 타이거레이크가 아니라도 가능하다는 결론을 내렸고,





미니 PC에서 eGPU 사용

https://cafe.naver.com/mk802/41764



미니 PC에서 eGPU 사용

미니 PC에서 eGPU 사용 미니 PC는 연결을위한 충분한 포트와 함께 저전력 기본 컴퓨팅을 제공하는 소형 폼 팩터로 인해 부분적으로 인기가 높아졌습니다. 따라서 디지털 사이...

cafe.naver.com







긴급하게 i3 NUC 8세대를 구입하여 test환경을 준비하였습니다.





1차적으로 eGPU박스를 가지고 test를 하고,



2차로 eGPU박스를 쓰지 않고, (저렴방식)

M.2 NVMe슬롯 연결로 TB3를 연결하는 방법을 재현 test할 예정입니다.



3차로 4월에 도착할 i5 NUC 11세대 타이거레이크 자체 8K 재생

그리고 eGPU RTX3090 8K 재생test로,



PC기반의 8K@60fps 재생test는 마무리 하려고 준비하고 있습니다.









제가 구입한 eGPU박스 입니다.





Mantiz MZ-03 Saturn Pro II EGPU -Thunderbolt 3





구입가격 : USD$299 (20년10월구입)

현재가격 : USD$349 (21년3월기준)





쉽게 eGPU의 이해를 도와드리면,



1. PCIe x16 to M.2NVMe 어댑터 (ADT-Link R43SG) 와









2. TB3 to M.2 NVMe 어댑터 역활







3. 파워







4. 썬더볼트3 허브



4가지 기능이 통합된 것이 eGPU박스라고 이해하시면 되겠습니다. ^^















Q) 굳이 데스트탑 미니ITX보드로 연결하여 test하면 될 것을

eGPU박스를 굳이 쓸 필요가 있는지요 ?



네 ^^ 데스트탑 PC로 만들면 금방 만들 수 있지만,

외장그래픽카드를 꼭 필요한 사용환경에서만 전원을 넣어서 쓰기 위함입니다.



데탑 외장그래픽카드가 계속 전력을 먹고 있는 것 보다는

NUC자체만으로 활용하는 저전력 환경과



외장그래픽카드가 필요한 퍼포먼스 환경을 나누어서

쓰고자 하는 목적이 있고,



썬더볼트포트가 지원되는 노트북에서

별도로 eGPU를 따로 연결 활용을 하기 위함이기도 합니다.





포럼자체가 미니PC포럼인지라,



이렇게 eGPU를 연결한 활용방법도 있다는 것을

알려드리는 것도 목적이기도 합니다. ^^



나중에 안드로이드셋탑에도 연결(?) 해서

머신러닝으로 만들어 쓸 날도 얼마남지 않았을까 합니다. ㅎㅎㅎ







i3 NUC 8세대







NUC8BEK 19V 4.74A = 90W





































NUC 번들어댑터 대신 USB-C to DP + 65W GaN어댑터를 연결 활용

90W용을 대체하기에는 65W로 부족한 점이 있지만, Test목적으로 활용



eGPU사용시, NUC의 CPU GPU를 활용하지 않기 때문에

NUC전원부족문제는 없었습니다.



NUC를 적극적으로 활용을 하려면, 90W GaN어댑터로 교체가 꼭 필요합니다.















썬더볼트3(TB3)포트 확인

TB3 허브를 연결하여 전원을 공급해도 됩니다만,

eGPU연결시 속도저하를 우려해서 단일로 쓰기로 하였습니다.







GALAX GTX1660 + 3D Club DP1.4 to HDMI2.1 젠더



















eGPU박스에는 썬더볼트3(TB3) 허브 역활도 하기 때문에,

SATA포트와 USB3.0포트 등도 다양하게 지원하고 있습니다.







NUC에서 TB3케이불만 eGPU로 연결하면 끝입니다.

심플하게 연결이 가능합니다.















GTX1660은 HDMI2.0 출력만 가능합니다만,

DP1.4로는 DSC기반으로 8K비디오 출력이 가능합니다.



3D Club DP to HDMI2.1 전더 + Zeskit HDMI2.1 케이블(공구케이블)을 연동하여

창홍 8K UHDTV (HDMI2.1포트)에 연결하였습니다..



[HDMI2.1] Zeskit 2M Ultra High Speed HDMI® Cable Certification unpacking



https://cafe.naver.com/mk802/40206



[HDMI2.1] Zeskit 2M Ultra High Speed HDMI® Cable Certification unpacking (추가내용 201211)

안녕하십니까 ? EddyLab입니다. 앞서 HDMI2.1 인증 케이블로 2가지 제품을 소개해 드린 바 있습니다. [HDMI2.1] Ultra High Speed HDM...

cafe.naver.com





창홍 8K UHDTV의 eARC(HDMI2.1포트)에는 삼성 사운드바가 연결되어져 있습니다.





























8K 재생시 eGPU박스 + GTX1660 만의 소비전력 상태입니다.

RTX3090으로 연결하면, 기본 100W는 너끈이 나오게 됩니다. ^^

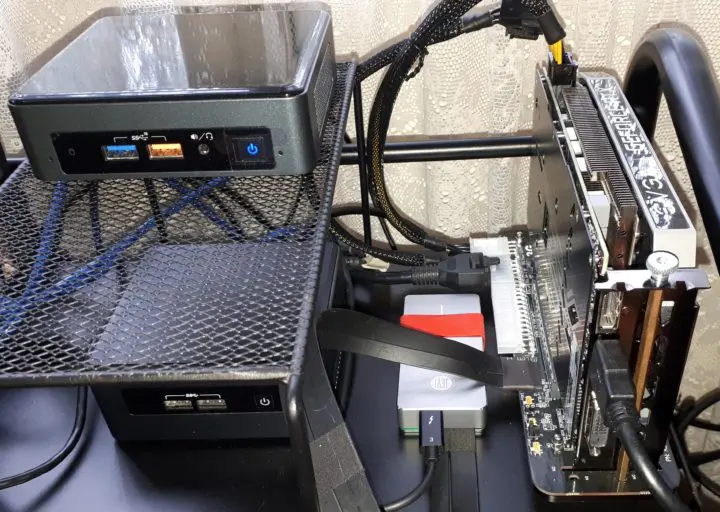

이제 eGPU박스를 조립하고, NUC을 위에 올려 놓아보았습니다. ^^







이런형태로 활용이 가능합니다.



가능하면 eGPU안에 NUC를 넣어볼 생각을 했는데

다시 eGPU박스를 열고 닫고 하려니, 귀찮겠네요 ㅎㅎㅎ



























GTX1660 8K 최대 해상도 Setting

8K@60Hz 12bit RGB(4:4:4)









GTX1660 4K 최대 해상도 Setting

4K@60fps 10bit RGB(4:4:4)



(주) 8KUHDTV라고 해서, 하위 해상도인 4K에서 120Hz 설정이 되는 것은 아닙니다. ^^;;

이는 8KUHDTV에서 4K@120fps 모드를 지원해 주어야지만 설정이 가능해 집니다.







8K@60fps 아이유 재생



팟플레이 HW디코딩 상태에서 GTX1660 GPU가 Full 로드가 걸린 것을 확인 할 수 있습니다.

팟플레이 재생정보를 보면 60fps -> 27.42fps 재생상태를 확인 할 수 있습니다.







하기 8K@60fps 영상도 마찬가지로

팟플레이 재생정보를 보면 60fps -> 28fps 재생상태를 확인 할 수 있습니다.





이는 아직 팟플레이어가 8K 재생에 최적화가 되어 있지 않아서 그렇습니다. ^^





MS스토어에서 HEVC Video Exensions (유료)를 구입하여 test를 진행합니다.







MS 영화 재생 어플로 재생을 하면,

좀 더 프레임이 끊기지 않고 재생되는 것을 확인 할 수 있습니다만,

일정시간이후, 버퍼링이 걸리네요 ^^;;















결론은



GTX1660으로



일반 8K화면에서 가독성(4:4:4)으로 작업을 하는 것에 대해서는

큰 문제가 없어 보입니다만,



비디오재생으로는 8K@30fps가 MAX인 것 같다는 생각이 듭니다. ^^;;





창홍 8KUHDTV 자체 재생기와 8K UHDTV에 설치한 Kodi19로

8K@60fps가 정상재생된다는 것은

상당한 비디오 재생 퍼포먼스가 필요로 된다는 것을 확실히 알 수 있었습니다. ^^





창홍8KUHDTV 내장 재생기







창홍8KUHDTV + Kodi19 재생







https://cafe.naver.com/mk802/38731



[8K] 창홍 75inch 8K UHDTV 영상 재생 test 1 - 4K@120fps 소녀시대 좌절영상

안녕하십니까 ? EddyLab입니다. 업무시간을 쪼개서 창홍 8K UHDTV Test를 간간히 진행하고 있습니다 ^^ 먼저 Test를 하려고 한 것은 과거 좌절영상...

cafe.naver.com





다음단계로 RTX3090으로 test를 진행하도록 하겠습니다.



https://cafe.naver.com/mk802/4047



[펌글] [8K] "창홍 8K TV↔RTX 3090" 8K/60Hz, 12bit/4:4:4 연동 (Ultra#, DSC 적용가능여부 확인)

앞서, 8K60fps 해상도 출력 test를 확인 해 본 결과, [8K] "NVIDIA Vs AMD" HDMI 2.1 비디오카드 승자는? https://cafe.naver....

cafe.naver.com







감사합니다.








[ZeskitHDMI 2.1 인증케이블 : Zeskit Ultra HD High Speed 8K60 4K120



Ultra High Speed HDMI 케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



EddyLab USB-C PD (F) to DC플러그



EddyLab USB-C PD to DC플러그 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



EddyLab USB-C PD(F) to DC 케이블 타입



EddyLab USB-C PD to DC 케이블 타입 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com


[LVSUN] USB-C PD 노트북어뎁터 : EddyLab



LVSUN USB-C타입 USB-PD 트리거케이블 DC플러그 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com


4세대 양방향 마그네틱고속충전케이블 : EddyLab



EddyLab 마그네틱 고속충전케이블 USB C타입 8핀 5핀 <세트상품 행사 1+1> : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



USB-C to 3.5mm DAC Audio & MIC + USB-C PD 충전 Adapter : EddyLab



USB-C to 3.5mm DAC Audio+Type-C PD 충전 Adapter : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기



멀티충전기 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





미니 PC에서 eGPU 사용

미니 PC는 연결을위한 충분한 포트와 함께 저전력 기본 컴퓨팅을 제공하는 소형 폼 팩터로 인해 부분적으로 인기가 높아졌습니다. 따라서 디지털 사이 니지와 같은 상업용 설정뿐만 아니라 작은 설치 공간이나 VESA 장착 저가형 컴퓨터를 필요로하는 소비자에게도 유용합니다. 그러나 한 가지 단점은 통합 그래픽이있는 CPU를 사용하기 때문에 그래픽 성능이 제한되어 게임 플레이 옵션이 다소 제한되고 일반적으로 'AAA'타이틀을 재생할 수 없다는 것입니다.



저가형 노트북은 종종 동일한 단점을 공유하며 사용자가 그래픽 요구 사항을 해결 한 방법 중 하나는 외부 GPU (eGPU)를 사용하는 것입니다. 그러나 상용 GPU는 모두 비싸고 Thunderbolt 3 포트를 통해 연결해야합니다.



안타깝게도 현재 중국산 미니 PC에는 Thunderbolt 3 포트가 포함되어 있지 않지만 M.2 NVMe 포트를 포함하기 시작했기 때문에 'PCIe x16 to M.2 NVMe 어댑터'를 사용하여 GPU를 추가 할 수있는 가능성이 생겼습니다.

특히 게임에 미치는 구성 및 성능 영향의 선택을 포함하여 미니 PC에서 GPU를 사용하는 데 사용할 수있는 다양한 옵션의 예가 아래에 설명되어 있습니다. 전체 기사를 읽는 것이 좋지만 시간이 부족하다면 결론을 확인하십시오 .

구성 옵션

기본 요구 사항은 PCIe x16 인터페이스가있는 표준 그래픽 카드를 사용하는 것입니다. 상업용 eGPU는 기본적으로 영광스러운 'PCIe x16 to Thunderbolt 3 어댑터'입니다. 이는 'Thunderbolt 3 to M.2 NVMe 어댑터'  결합 된 'PCIe x16 to M.2 NVMe 어댑터' 를 사용하여 효과적으로 복제 할 수 있으며 Thunderbolt 3 포트가있는 모든 PC에 적합합니다.



그러나 미니 PC에 필요한 Thunderbolt 3 포트가 없지만 M.2 NVMe 슬롯이있는 경우 M.2 NVMe 슬롯을 차지하는 NVMe SSD 대신 PCIe 어댑터를 사용할 수 있습니다. 그런 다음 사용 가능한 내부 저장소가 더 이상없는 경우 PCIe 어댑터로 교체 된 NVMe SSD를 재사용하기 위해 'USB to M.2 NVMe 어댑터'와 같은 외부 저장소를 사용해야합니다.

미니 PC에 M.2 NVMe 슬롯이있는 한 GPU를 연결하는 여러 옵션이 있습니다.

  1. 미니 PC에도 Thunderbolt 3 포트가있는 경우
    • Thunderbolt 3 포트를 통해 연결된 'eGPU'에서 GPU를 사용하거나
    • Thunderbolt 3 포트를 통해 연결된 'Thunderbolt 3 to M.2 NVMe 어댑터'에 설치된 'PCIe x16 to M.2 NVMe 어댑터'의 GPU를 사용하거나
    • M.2 NVMe 슬롯에 설치된 'PCIe x16-M.2 NVMe 어댑터'에서 GPU를 사용하고 Thunderbolt 3 포트를 통해 연결된 'Thunderbolt 3-M.2 NVMe 어댑터'에 설치하여 NVMe SSD를 재사용합니다. 또는 USB 포트를 통해 연결된 'USB to M.2 NVMe 어댑터'에 설치하여 NVMe SSD를 재사용하거나 USB 포트를 통해 연결된 외부 저장소를 사용합니다.
  2. Thunderbolt 3 포트가없는 경우 :
    • M.2 NVMe 슬롯에 설치된 'PCIe x16 to M.2 NVMe 어댑터'의 GPU를 사용하고 USB 포트를 통해 연결된 'USB to M.2 NVMe 어댑터'에 설치하여 NVMe SSD를 재사용하거나 사용 USB 포트를 통해 연결된 외부 저장소

기술적 이해

너무 자세히 설명하지 않고 기본 기술에 대한 간략한 설명은 성능이 영향을받는 이유를 이해하는 데 유용합니다.

데스크탑 PC에서 개별 그래픽 카드는 일반적으로 마더 보드의 PCIe x16 Gen 3 슬롯을 사용하며, Gen 4 슬롯이 사용 가능 해지고 있지만 이 단계에서 게임을 위해 반드시 필요한 것은 아닙니다 . PCIe Gen 3 인터페이스는 레인 당 데이터 전송 속도가 8GT / s (초당 기가 전송)이지만 인코딩 체계를 사용하기 때문에 대역폭이 2 / 130 % 감소합니다. 따라서 PCIe x16 인터페이스는 (8GT / s * 16) – 2 / 130 % 또는 15.7538GB / s가 가능하지만 PCIe x4 인터페이스는 3.938GB / s  가능합니다.. PCIe 슬롯이 CPU에 연결되는 방식에 따라 슬롯이 CPU에 직접 연결되었는지 칩셋을 통해 연결되었는지 여부로 인해 x16 슬롯을 사용하는 것과 비교하여 x4 슬롯에 그래픽 카드를 연결할 때 약간의 추가 성능 손실이있을 수 있습니다. . TechPowerUp은 2 년에 한 번씩 최신 하이 엔드 그래픽 카드에서 PCIe 확장 효과를 테스트하고 1920x1080 해상도에서 손실의 일부 예에는 CPU를 통해 x16에서 x4 PCIe로 이동하는 GTX 1080의 경우 4 % 손실 또는 PCIe가 포함됩니다. 칩셋을 통해 손실은 8 %, RTX 2080 Ti의 경우 x16에서 x4로 이동 하는 경우 손실은 9 % 이고 RTX 3080의 경우 x16에서 x4로 이동하는 경우 (x16 Gen 1.1로 표시) 손실은 13 %입니다.. 따라서 안타깝게도 미니 PC 사용자에게는 PCIe x4를 통해 연결된 그래픽 카드가 PCIe x16을 통해 연결할 때 가능한 성능에 비해 약간의 성능이 저하 될 수 있습니다.



또한 40Gbps의 외부 I / O 대역폭을 제공하는 것으로 판매되는 Thunderbolt 3가 GPU 연결에 충분한 대역폭을 제공 할 것으로 보입니다. 그러나 이것은 최대 대역폭이며 디스플레이 출력을 포함하여 계산됩니다. Intel 은 Thunderbolt 3의 최대 단방향 데이터 속도가 22Gbps (PDF)이며 이는 4 * 8Gbps 또는 32Gbps에서 작동하는 PCIe Gen 3의 4 개 레인을 사용하여 달성되며 여기에서 10Gbps를 예약합니다.Type-C USB 3.2 Gen 2 × 1 배송을 보장합니다. 따라서 Thunderbolt 3를 통한 데이터 전송은 ((8GT / s * 4) – 10Gbps) – 2 / 130 % 또는 2.708GB / s 만 가능합니다. 결과적으로 낮은 처리량 (PCIe x4의 경우 3.938GB / s, Thunderbolt 3의 경우 2.708GB / s)은 Thunderbolt 3을 통해 GPU를 연결할 때 그래픽 성능이 더 저하된다는 것을 의미합니다.



또한 모든 제조업체가 Thunderbolt 3 포트에서 전체 x4 PCIe 속도를 구현하는 것은 아니지만 대신 최소 x2 만 사용합니다 . 또한 장치의 BIOS가 Minisforum X35G 의 경우 인 Thunderbolt 3  통해 연결된 eGPU를 인식 할 수 있다는 보장은 없으며 , 노트북 의 경우  마찬가지로 미니 PC의 경우 ' 캐 비트 엠프 터 '의 경우입니다.

또한 Thunderbolt 3는 CPU에 직접 연결되지 않고 칩셋을 통해 작동하며 케이블 양쪽 끝에 Thunderbolt 3 컨트롤러가있어 칩셋, Thunderbolt 3 컨트롤러 및 케이블 길이로 인해 지연이 발생합니다. Thunderbolt 3 케이블에는 패시브 및 액티브의 두 가지 유형이 있습니다. 최대 약 0.5 ~ 0.8m의 케이블 길이는 40Gbps의 최대 데이터 전송을 지원하며 일반적으로 '수동'입니다. 최대 2 미터의 더 긴 길이는 최대 40Gbps를 달성하는 데 필요한 커넥터에 추가 회로가 포함되어 있음을 의미하는 '활성'케이블이 아닌 경우 최대 20Gbps의 데이터 전송 만 지원합니다.



또한 USB 포트는 데이터 속도와 전송 속도가 다를 수 있으므로 USB 3.2 Gen 2 × 1 포트의 데이터 속도는 10Gbit / s이고 전송 속도는 1.21GB / s 입니다.



마지막으로 GPU 성능은 GPU 및 CPU 아키텍처와 전력, 그래픽 메모리 양과 메모리 버스 폭, 클럭 주파수, 실행중인 애플리케이션 / 게임 디자인과 같은 많은 변수에 따라 달라집니다. 간단히 말해서 CPU는 데이터가 GPU로 전달되기 전에 데이터를 처리해야합니다. 그런 다음 프레임 렌더링 작업을 수행합니다. CPU가 데이터를 충분히 빠르게 처리 할 수없는 경우, GPU는 전력에 관계없이 항상 CPU를 기다리며 'CPU 병목'또는 'CPU 제한'이라는 상황을 생성합니다. 더 많은 데이터를 전송해야하기 때문에 더 많은 대역폭이 필요하기 때문에 더 높은 FPS를 달성하기 위해 더 강력한 그래픽 카드를 사용할 때 게임의 성능 저하가 비례 적으로 악화되어 식별 된 대역폭 제한의 영향을받을 가능성이 더 커집니다.

이 기사에서 수행 된 테스트는 M.2 NVMe 슬롯을 통해 연결된 eGPU와 Thunderbolt 3 포트를 통해 연결된 사이의 성능 손실에 중점을두고 있으며 eGPU와 dGPU를 비교할 때 손실 테스트를 포함하지 않습니다.

하드웨어 개요

대부분의 테스트에 사용 된 미니 PC는 i3 Intel NUC 8 Bean Canyon 또는 NUC8i3BEK입니다 .

주로 이것은 iGPU, Thunderbolt 3 포트, M.2 NVMe 슬롯 및 일부 USB 3.2 Gen 2x1 포트가있는 저전력 Intel Core i3-8109U 프로세서로 선택되었습니다. 또한 현재 AUD 299 (또는 약 USD 210 (세금 별도)) 의 매우 저렴한 가격으로 구매할 수 있습니다 . 이 장치는 16GB (2 x 8GB)의 G.SKILL Ripjaws DDR4 2400MHz 메모리와 Kingston A2000 1TB NVMe SSD로 구성되었습니다.

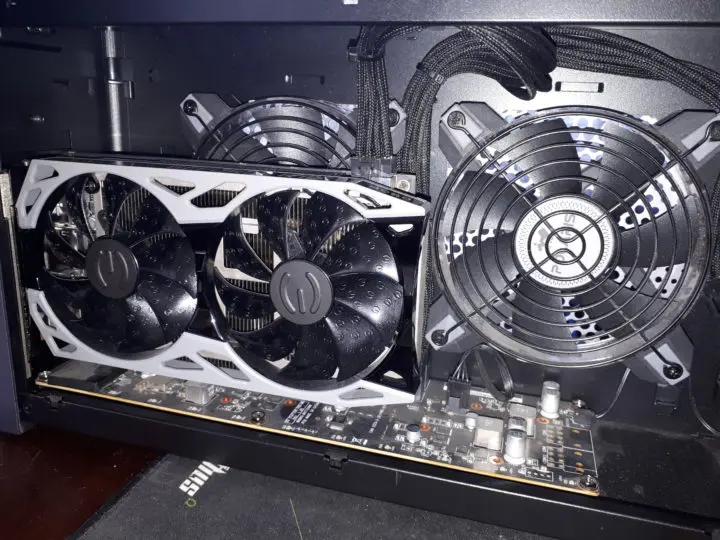

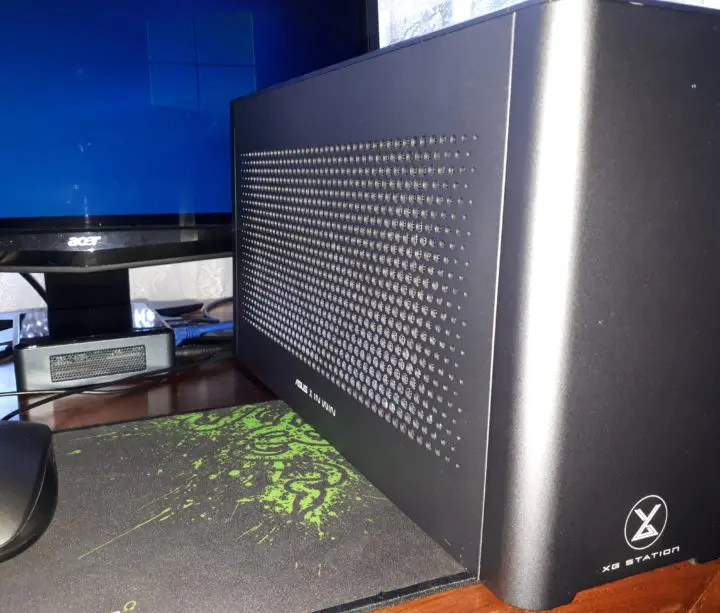

'eGPU'의 예로 , 1.5m 활성 Thunderbolt 3 케이블이 포함 된 Thunderbolt 3 eGPU 도크  ASUS XG Station Pro  사용했습니다 .

'PCIe x16 to M.2 NVMe 어댑터'의 경우 ADT-Link의 R43SG를 사용했습니다 .

필요한 모든 전원 연결과 함께 GPU 용 스탠드를 포함하므로 기본 'PCIe x16-M.2 NVMe 어댑터'보다 더 나은 가치입니다. 또한 표준 PSU 전원 공급 장치 또는 저렴한 중고로 구입할 수있는 DELL DA-2 8PIN 12V / 18A / 220W PSU (일명 Dell D220P-01) 일 수있는 추가 전원 공급 장치가 필요합니다.

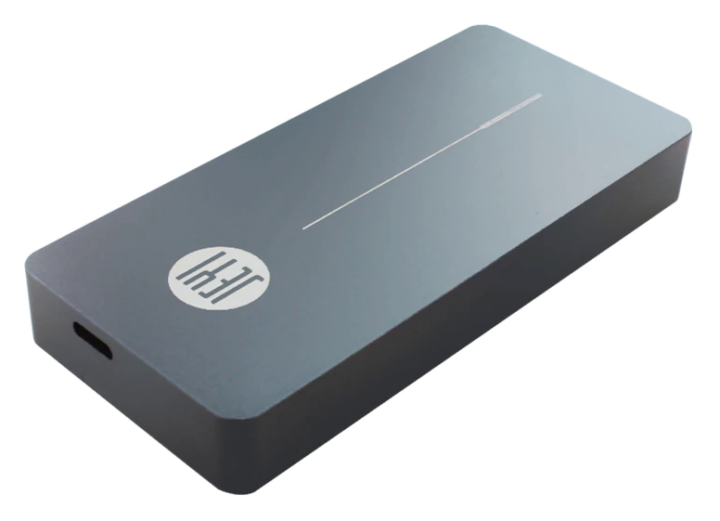

Thunderbolt 3를 통해 R43SG를 연결하기 위해 JEYI Thunderbolt 3 M.2 NVMe 인클로저 ( 'Thunderbolt 3 to M.2 NVMe 어댑터')를 사용했습니다. 이는 일부 경쟁사 어댑터와 달리 양면 SSD를 지원하기 때문입니다.

또한 ORICO M2PAC3-G20 M.2 NVMe SSD 인클로저 ( 'USB to M.2 NVMe 어댑터')를 사용했습니다.

이는 최대 USB 3.2 Gen 2x2, 즉 20Gbps를 지원하며 USB Type-C to Type-C 케이블과 USB Type-A to Type-C 케이블을 모두 포함합니다. 기술적으로 나는 10Gbps M2PV-C3 모델 또는 유사한 미니 PC가 아직 USB 3.2 Gen 2x2를 지원하지 않기 때문에 사용할 수있었습니다.



마지막으로 테스트 중에 'M.2 NVMe-PCIe x4 어댑터' 두 개 ( 히트 싱크가 있는 EZDIY-FAB NVMe PCIe 어댑터)도 사용했습니다.

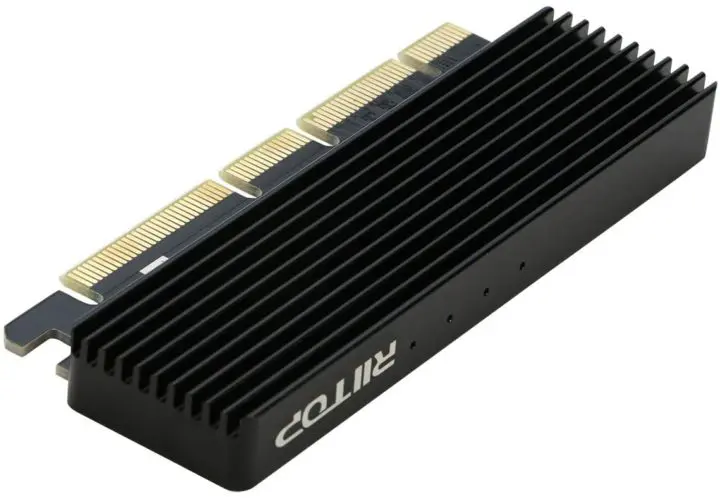

 RIITOP PCIe 3.0 x4 / x8 / x16-M.2 PCIe NVMe 어댑터 ( 방열판 포함)



소프트웨어 개요

NVMe SSD의 성능을 테스트하기 위해 CrystalDiskMark를 사용했습니다.

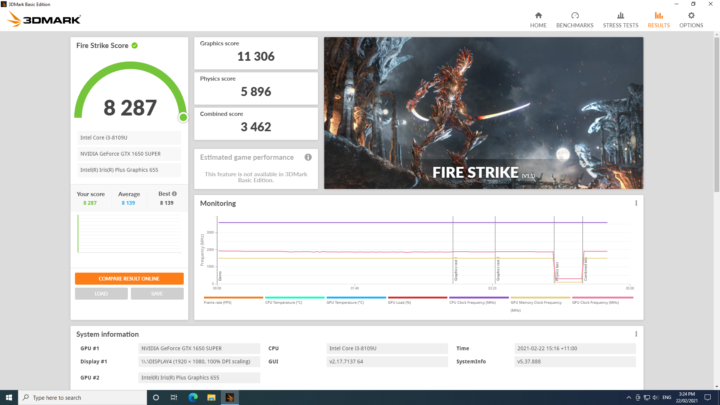

GPU 성능을 벤치마킹하기 위해 3DMark의 Fire Strike를 모두 사용했습니다.

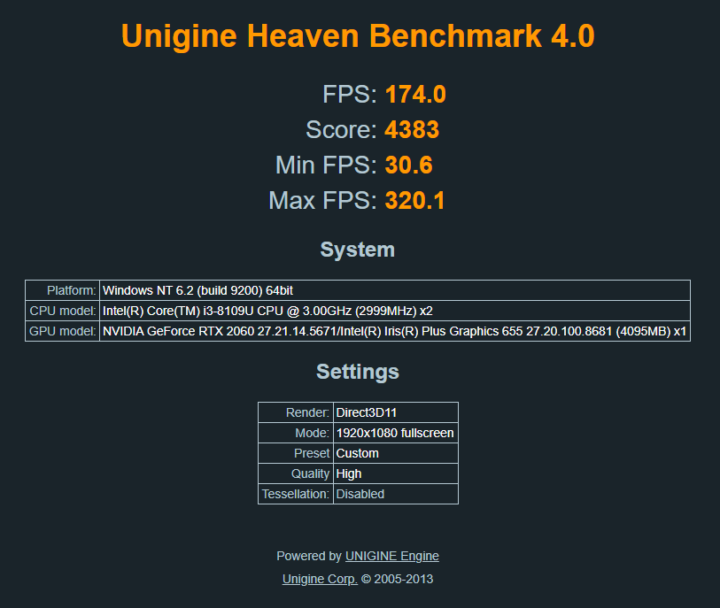

그리고 Unigine의 천국 :

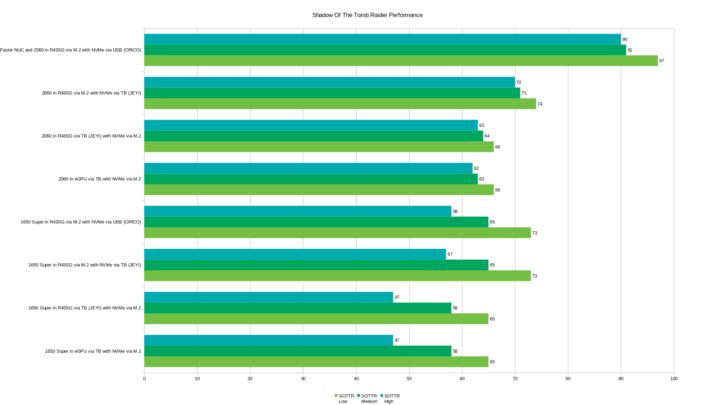

게임 성능을 검토하기 위해 SOTTR (Shadow of the Tomb Raider)을 사용했습니다. 상당히 까다로운 CPU 집약적 게임이지만 그래픽 사전 설정이있는 반복 가능한 벤치 마크가 포함되어 있습니다.

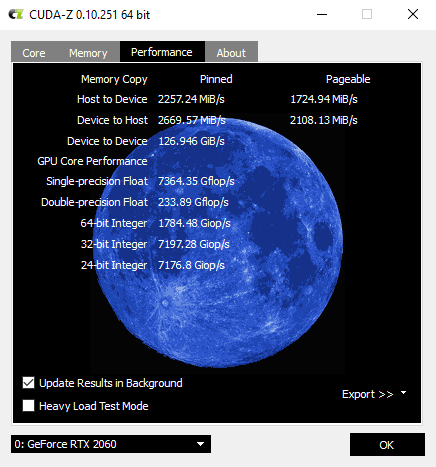

Thunderbolt 3 케이블이 최고 속도 (예 : 40Gbps)로 작동하는지 확인하기 위해 CUDA-Z를 사용했습니다.

또한 MSI Afterburner / Rivatuner를 사용하여 CPU, GPU 사용량 및 프레임 속도에 대한 데이터를 캡처 한 다음 스프레드 시트에서 처리했습니다.

수행 된 테스트

우선 NUC8i3BEK 미니 PC는 일련의 기준 결과를 얻기 위해 eGPU없이 테스트되었습니다.

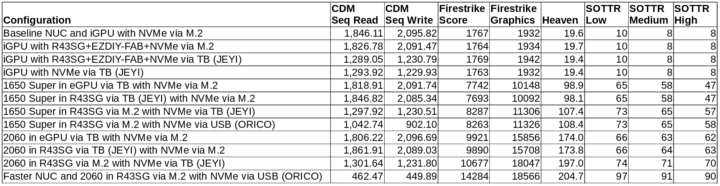

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음


M.2를 통해 NVMe를 사용하는 기준 NUC 및 iGPU
1846.11




2095.82 1767 년 1932 년 19.6 10 8 8

그런 다음 GTX 1650 Super를 XG Station Pro에 설치하고 Thunderbolt 3 케이블을 통해 NUC8i3BEK 미니 PC에 연결하고 테스트를 반복하여 1650 Super의 기준선을 얻습니다.

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










TB를 통한 eGPU의 1650 Super, M.2를 통한 NVMe 1818.91


2091.74 7742 10148 98.9 65 58 47

첫 번째 조사는 JEYI 어댑터와 결합 된 R43SG 어댑터로 구성된 'DIY eGPU'가 성능 손실없이 상용 eGPU를 복제 할 수 있는지 확인하는 것이 었습니다.

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










TB (JEYI)를 통한 R43SG의 1650 Super 및 M.2를 통한 NVMe 1846.82


2085.34 7693 10092 98.1 65 58 47

결과는 매우 유사하며 테스트 분산 범위 내에 있으며 이것이 가능한 eGPU 대안임을 나타냅니다.

다음으로 Thunderbolt 3를 사용하여 eGPU를 연결할 때 손실량을 조사하기 전에 몇 가지 추가 검증 테스트를 수행했습니다. 먼저 NVMe SSD를 EZDIY-FAB 어댑터에 설치하고 R43SG를 M.2 NVMe 슬롯에 설치하여 R43SG로 이동했습니다. 이는 R43SG가 초기 기준과 비교할 때 성능 손실을 일으키지 않음을 보여줍니다.

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










M.2를 통해 R43SG + EZDIY-FAB + NVMe가있는 iGPU 1826.78 2091.47 1764 년 1934 년 19.7 10 8 8

그러나 EZDIY-FAB 및 NVMe SSD가있는 R43SG가 JEYI에 설치되고 Thunderbolt 3를 통해 연결되면 결과에 따르면 iGPU 그래픽 성능은 동일하지만 SSD 성능에 즉각적인 영향은 29 %로 볼 수 있습니다. '순차 읽기'에서 감소하고 '순차 쓰기'에서 41 % 감소 :

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










TB를 통한 R43SG + EZDIY-FAB + NVMe가있는 iGPU (JEYI) 1289.05 1230.79 1769 년 1942 년 19.7 10 8 8

JEYI에 NVMe SSD를 설치하면 확인할 수 있습니다.

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










TB를 통한 NVMe 지원 iGPU (JEYI) 1293.92 1229.93 1763 년 1932 년 19.4 10 8 8

위의 기술적 인 설명에서 읽기 / 쓰기 속도의 저하가 예측되었지만, 아래에서 설명하는 것처럼 실제로 보이는 크기는 Thunderbolt 3 단독 사용으로 인한 손실을 나타내지 않습니다.

마지막으로, NVMe SSD를 JEYI에 유지하고 GTX 1650 Super가있는 M.2 NVMe 슬롯에 R43SG를 설치하면 R32SG에서 GPU를 직접 연결할 때 그래픽이 약 10 % 향상됩니다 (Firestrike Graphics 및 Heaven 결과 기준). PCIe를 통해 또는 Thunderbolt 3을 통해 연결된 경우 그래픽 손실이 약 9 %입니다.

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










TB (JEYI)를 통해 NVMe와 M.2를 통해 R43SG의 1650 Super 1297.92 1230.51 8287 11306 107.4 73 65 57

이 그래픽 성능 향상 / 손실은 USB를 통해 연결된 ORICO에 NVMe SSD를 설치하여 Thunderbolt 3을 완전히 제거하여 확인할 수도 있습니다. 이는 Thunderbolt 3 포트가없는 미니 PC에 사용할 수있는 일반적인 구성이기도합니다.

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










USB를 통한 NVMe (ORICO)를 사용하는 M.2를 통한 R43SG의 1650 Super 1042.74 902.10 8263 11326 108.4 73 65 58

분명히 읽기 / 쓰기 성능은 USB 인터페이스 사용으로 인한 대역폭 제한으로 인해 더욱 저하됩니다.

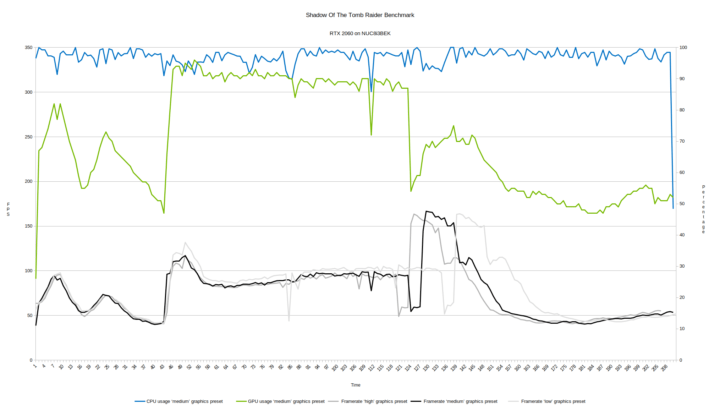

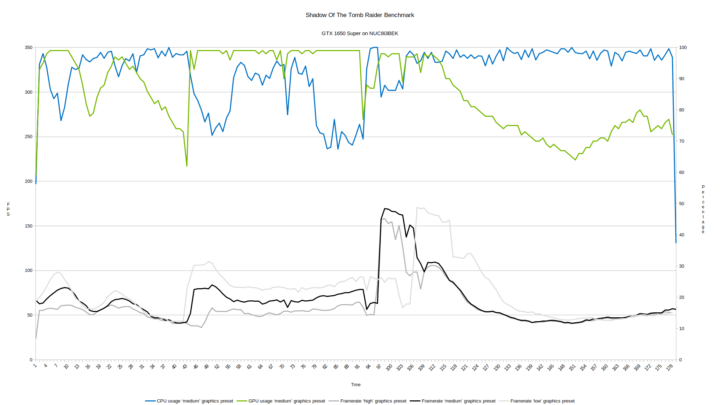

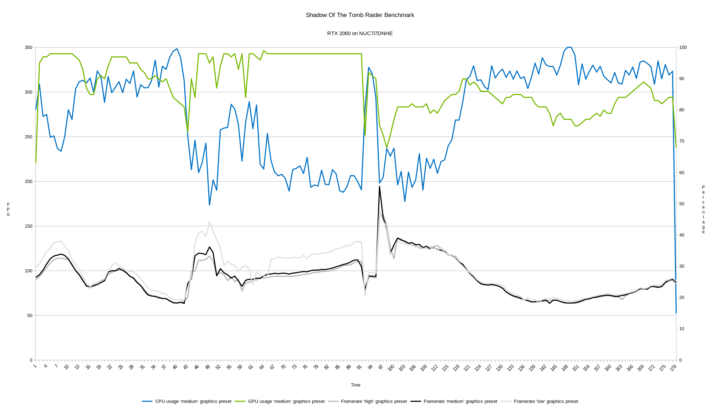

SOTTR 벤치 마크를 실행할 때 GPU 성능을 자세히 살펴보면 CPU와 GPU 병목 현상이 모두 나타납니다.

그렇다면 GPU를 RTX 2060으로 업그레이드하여 잠재적으로 GPU로 전송되는 데이터의 양을 늘림으로써 Thunderbolt 3를 사용할 때 어떤 영향을 미칠까요?

첫째, M.2 NVMe 슬롯에 설치된 R43SG 및 RTX 2060과 Thunderbolt 3을 통해 연결된 JEYI에 설치된 NVMe SSD에 대한 새로운 기준을 도출 할 수 있습니다.

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










TB (JEYI)를 통해 NVMe를 사용하는 M.2를 통해 R43SG에서 2060 1301.64 1231.80 10677 18407 197 74 71 70

이제 XG Station Pro에 설치되고 Thunderbolt 3을 통해 연결된 RTX 2060과 비교합니다.

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










TB를 통한 eGPU의 2060, M.2를 통한 NVMe 1806.22 2096.69 9921 15856 174.0 66 63 62

또는 JEYI 어댑터에 R43SG 및 RTX 2060이 설치되고 Thunderbolt 3을 통해 연결된 경우 :

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










TB (JEYI)를 통한 R43SG의 2060 (M.2를 통한 NVMe 포함) 1861.91 2089.03 9890 15708 173.8 66 64 63

는 Thunderbolt 3를 통해 eGPU 또는 R32SG를 연결할 때 약 12 ​​%의 추가 데이터로 인해 그래픽 손실이 약간 증가 할 것으로 예상되거나 PCIe를 통해 R32SG에서 GPU를 직접 연결할 때 약 14 %의 그래픽 향상으로 예상됩니다.

이제 SOTTR 벤치 마크에서 CPU 병목 현상을 명확하게 확인할 수 있습니다.

따라서 R43SG 및 RTX 2060이 Thunderbolt 3 포트 부족으로 인해 NVMe SSD가 ORICO로 재배치 된 훨씬 더 강력한 NUC7i7DNHE 미니 PC의 M.2 NVMe 슬롯에 설치된 경우 :

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기파이어 스트라이크 점수Firestrike 그래픽천국SOTTR 낮음SOTTR 매체SOTTR 높음










USB를 통한 NVMe (ORICO)를 통해 M.2를 통해 R43SG에서 더 빠른 NUC 및 2060 462.47 449.89 14284 18566 204.7 97 91 90

GPU가 다시 병목 상태가되었음을 보여줍니다.

앞서 언급했듯이 JEYI 어댑터를 사용할 때 나타나는 읽기 / 쓰기 속도 저하는 Thunderbolt 3 때문 만은 아닙니다. 사용되는 컨트롤러 유형으로 인해 'Thunderbolt 3 ~ M.2 NVMe 어댑터'의 성능 변화에 대한 다양한보고가 있습니다. NVMe SSD로 인해 일부 브랜드의 SSD가 다른 브랜드보다 더 나은 성능을 발휘합니다.

이를 조사하기 위해 '순차 읽기'가 3,500MB / s이고 '순차 쓰기'가 3,000MB / s 인 새로운 addlink 2TB NVMe SSD를 테스트했습니다. 먼저 몇 가지 기본 테스트 :

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기




TB (JEYI)를 통해 NVMe를 사용하는 M.2를 통한 addlink 3280.13 2993.68
R43SG + EZDIY-FAB + Addlink via M.2 with NVMe via TB (JEYI) 3266.57 3004.37
M.2를 통한 addlink with NVMe via USB (ORICO) 3271.44 3000.39

평균 '순차 읽기'는 3,276MB / s이고 '순차 쓰기'는 2,997MB / s입니다.

다시 테스트했지만 Thunderbolt 3을 사용하여 다양한 조합으로 연결되었습니다.

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기




M.2를 통해 NVMe를 사용하는 TB를 통해 eGPU에서 RIITOP + addlink 2661.17 1914.25
R43SG + EZDIY-FAB + TB (JEYI)를 통한 추가 링크 (M.2를 통한 NVMe 포함) 2663.30 1932.78
TB (JEYI)를 통한 addlink 및 M.2를 통한 NVMe 2663.17 1965.04
TB (JEYI)를 통한 addlink 및 USB (ORICO)를 통한 NVMe 2663.88 1981.75

평균 '순차 읽기'가 2,663MB / s이고 '순차 쓰기'의 경우 35 %가 1,948MB / s로 떨어졌을 때 성능 저하가 19 %에 불과하여 Thunderbolt 3 링크가 이론적 최대 값에 도달했음을 나타냅니다.



이에 비해 앞서 언급 한 Kingston 1TB NVMe SSD의 성능 저하는 SSD를 여러 벤치마킹 테스트에 사용하고웨어 레벨링으로 광고 된 '순차 읽기'2,200MB / s 및 '순차 쓰기'속도를 줄인 후에 측정되었습니다. '의 2,000MB / s. 더 나은 비교는 SSD가 새 제품 일 때 테스트를 수행 한 결과를 보는 것입니다.

구성CDM 시퀀스 읽기CDM 시퀀스 쓰기




M.2를 통한 NVMe 2205.01 2166.21
TB를 통한 NVMe (JEYI) 1299.97 1250.21

그리고 이것은 '순차 읽기'에서 훨씬 더 큰 41 % 감소와 '순차 쓰기'에서 42 % 감소를 보여 주며, 추가 링크 SSD가 Kingston SSD보다 JEYI 어댑터에서 성능 저하가 비례 적으로 적다는 것을 나타냅니다.

Thunderbolt 3 케이블로 인한 차이를 배제하기 위해 테스트를 진행하는 동안 '패시브'케이블 인 JEYI 케이블을 사용했습니다. 그러나 별도로 '활성'Thunderbolt 3 케이블을 사용하여 몇 가지 비교 테스트를 수행했지만 큰 차이가 없음을 발견했습니다.

추가 분석

결과 요약은 다음 표에 제공됩니다.

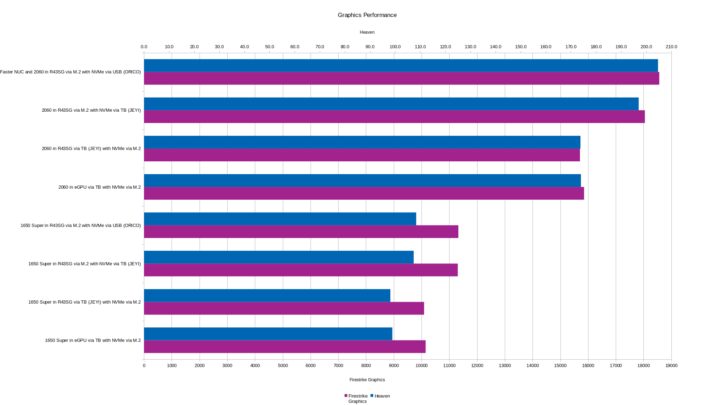

특히 Firestrike Graphics 및 Heaven 결과를 기반으로 한 그래픽 성능 만 보면 Thunderbolt 3을 통한 연결의 영향을 분명히 알 수 있습니다.

SOTTR 벤치 마크 만 보면 CPU가 그래픽 성능에 미치는 영향을 확인할 수 있습니다. '낮은'그래픽 사전 설정 업그레이드를 사용하면 GPU가 평균 FPS에 영향을 미치지 않습니다. 이전에 표시된 것처럼이 저전력 CPU는 병목 현상입니다. 흥미로운 점은 1650 Super가 PCIe를 통해 연결된 경우 Thunderbolt 3을 통해 연결된 2060보다 거의 낫다는 것입니다.

SSD 읽기 / 쓰기 속도는 SSD가 연결된 방식에 따라 크게 영향을받습니다. 위에서 언급했듯이 이것이 반드시 그래픽 성능에 영향을주는 것은 아니지만로드 시간은 인터페이스에 따라 달라 지므로 게임 환경에 영향을 미칩니다.

결론

현재 그래픽 카드가 드문 경우 eGPU 솔루션의 장점 중 하나는 시스템 (및 / 또는 사용자)간에 GPU를 공유 할 수 있다는 것입니다.

미니 PC의 포트는 eGPU를 구성 할 수있는 방법을 정확하게 지시 할 가능성이 높지만 Thunderbolt 3 포트를 통해 연결된 eGPU를 외관상으로 사용하는 것은 PCIe를 통해 연결된 경우보다 깔끔하지만 그래픽 성능이 약 10 % 손실됩니다. 또한 GPU의 팬 블레이드가 노출되지 않았기 때문에 eGPU의 인클로저가 바람직한 것으로 보일 수 있습니다. 그러나 상업용 eGPU는 비싸고 다소 클 수 있지만 'DIY eGPU'는 훨씬 낮은 비용으로 동일한 성능을 제공합니다.



최상의 그래픽 성능을 위해 M.2 NVMe 슬롯에 R43SG와 같은 어댑터를 사용하는 경우 'Thunderbolt 3 to M.2 NVMe 어댑터'가 SSD 속도에 미치는 영향과 'USB to M을 사용하는 저렴한 옵션'을 고려하십시오. 2 NVMe 어댑터 '.

미니 PC의 일반적인 저전력 CPU를 사용하는 경우 사용할 GPU를 과도하게 지정하지 않는 것이 중요합니다. 'CPU 제한'으로 인해 전체 잠재력이 완전히 활용되지 않을 가능성이 있기 때문입니다.



마지막으로, eGPU에서 직접 부팅 할 때 처음과 같이 빈 화면이 나타날 수 있습니다. iGPU는 기본 디스플레이에서 사용할 때 데스크탑이 시작될 때까지 eGPU가 활성화되지 않은 상태에서만 활성화 될 수 있습니다. 스페이스 바를 누른 다음 Windows 암호를 보이지 않게 입력하여 데스크탑을 시작하거나 원하는 경우 부팅 한 후 미니 PC에서 eGPU로 HDMI 케이블을 '핫스왑'해야 할 수 있습니다. iGPU를 비활성화하는 것은 eGPU가 실패하거나 완전히 제거 될 경우 디스플레이가 없을 수 있으므로 선호하는 솔루션이 아닙니다.





www.cnx-software.com/2021/03/14/using-an-egpu-with-a-mini-pc-intel-nuc-7-8/



Using an eGPU with a mini PC

A look a different ways to connect an external GPU (eGPU) to a mini PC: USB, Thunderbolt, M.2 NVMe... and the impact on storage performance.

www.cnx-software.com






[ZeskitHDMI 2.1 인증케이블 : Zeskit Ultra HD High Speed 8K60 4K120



Ultra High Speed HDMI 케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



EddyLab USB-C PD (F) to DC플러그



EddyLab USB-C PD to DC플러그 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



EddyLab USB-C PD(F) to DC 케이블 타입



EddyLab USB-C PD to DC 케이블 타입 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com


[LVSUN] USB-C PD 노트북어뎁터 : EddyLab



LVSUN USB-C타입 USB-PD 트리거케이블 DC플러그 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com


4세대 양방향 마그네틱고속충전케이블 : EddyLab



EddyLab 마그네틱 고속충전케이블 USB C타입 8핀 5핀 <세트상품 행사 1+1> : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



USB-C to 3.5mm DAC Audio & MIC + USB-C PD 충전 Adapter : EddyLab



USB-C to 3.5mm DAC Audio+Type-C PD 충전 Adapter : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기



멀티충전기 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





+ Recent posts
