USB-C to 3.5mm DAC Audio + USB-C PD 충전 Adapter 기능설명 및 제품 분해 (2)




앞서 하기 내용으로 USB-C to Digital AV 어댑터 관련 충전 내용을 test해 보았었습니다.


[Apple] 3세대 iPad Pro test 리뷰 (6) : USB-C to Digital AV 어댑터 (1)




12.9인치 3세대 iPad Pro는 USB-C포트 기반으로 3.5mm 헤드폰 젝을 지원하지 않습니다.


그래서, 음악을 들으려면, 하기의 Headphone Jack 어댑터를 별도로 구입을 하여야만 합니다.


애플 정품 USB-C to 3.5 mm Headphone Jack Adapter

이 제품은 24bit 48kHz 지원 DAC이 내장되어 있습니다.
https://www.apple.com/shop/questions/product/MU7E2AM/A/usb-c-to-35-mm-headphone-jack-adapter

0디비 분석 자료 :
APPLE iPad Pro, 아이패드 프로 3세대+USB-C 3.5mm 헤드폰 잭 측정 리뷰

https://www.apple.com/shop/product/MU7E2AM/A/usb-c-to-35-mm-headphone-jack-adapter?fnode=85&fs=fh%3D3038%252B4891%252B45b0



위의 정품 악세서리가 Apple 3세대 iPad Pro(2018)태블릿PC HW를 제대로 받쳐서 성능을 내 주지 못하는 관계로,
좀 더 성능이 좋은 어댑터를 찾아 보게 되었습니다. ^^

기본적으로  Apple 3세대 iPad Pro(2018)태블릿PC가 출시된 직후라서,
사실상 정상적으로 지원되는 어댑터가 존재 할 지도 모르기 때문에,
이것 저것 가능한 어댑터 제품을 찾아서 모험(?)을 해 보는 수 밖에는 없었습니다. ^^



여러가지 USB-C 허브 종류들이 많이 있습니다만,
기본적으로 쉽게 가지고 다니면서 휴대가 편리한 제품 종류를 찾으면서
기능이 심플한 제품을 찾게 되었었습니다. ^^

그래서 찾은 USB-C 호환성 제품으로
3.5mm 이어폰잭 + 고속충전 USB-C 어댑터 입니다.



하기 제품은 원래 Google Pxei2 지원용 USB-C 악세서리이고,
2가지 타입의 제품이 있습니다만,
(성능차이는 거의 없습니다.)

화이트와 블랙 USB-C 악세서리를 비교 해 본 개인적 느낌으로는
블랙제품이 좀 더 무게감이 있고, 더 깔끔하고 좋아 보이더군요 ^^


1. 음악 청음 중에 동시 충전하기


최근 3.5mm 이어폰잭이 없는 태블릿이나, 스마트폰 종류가 많아지면서, 충전 중에 동시에 음악을들을 수 없습니다.


이 USB-C to 3.5mm DAC Audio + USB-C PD 충전 어댑터는 이 문제를 완전히 해결합니다.


음악을 듣기 위해 헤드폰 / 스피커에 연결할 수있는 동안 휴대 전화를 충전 할 수 있으므로, 음악을 듣는 동안 잔여 배터리를 걱정할 염려가 없습니다.

음악 청음 중에 동시에 충전하기 : 최근 3.5mm 이어폰잭이 없는 태블릿이나, 스마트폰 종류가 많아지면서, 충전 중에 동시에 음악을들을 수 없습니다.









2. Spec


Connector : USB-C (Type-C)
Port1 : 3.5mm Headphone Jack

Port2 : USB-C PD 고속충전 (Type-C)
Audio DAC : 24bit / 96KHz 지원
Material : TPE + Aluminum alloy

Support Model : Apple iPAD Pro (2018) (Type-C), Samsung 갤럭시 시리즈 (Type-C)**, LG G & V 시리즈 (Type-C), Google Pxei 2/2XL, Essential PH-1, Macbook Pro, Dell 및 기타 USB-C 장치 등을 지원



3. Apple 3세대 iPad Pro(2018) :


애플 정품 USB-C to 3.5 mm Headphone Jack Adapter를 사용시, 동시에 고속충전이 불가능합니다.

이 USB-C to 3.5mm DAC Audio + USB-C PD 충전 어댑터를 이용하면, 1) Apple iPad Pro(2018) 정품 18W 충전기(USB-PD)를 이용하면, 약17W 고속충전이 가능합니다.

2) LVSUN 87W 충전기(USB-C PD)를 이용하면, 약35W 고속충전이 가능합니다.

참조 test 링크 : https://muritzy.tistory.com/1953




4. Hi-Res Audio DAC :


이 2in1 커넥터의 3.5mm 오디오 어댑터는 24bit / 96KHz를 제공하는 고품질 DAC 오디오 칩 내장으로 디지털 신호를 아날로그 오디오로 변환하고 높은 음질, 따라서 음질 손실에 대해 걱정할 필요가 없습니다.



Hiby Music 앱을 통하여 96kHz 지원을 확인할 수 있었습니다.

참조 test 링크 : https://muritzy.tistory.com/1953



5. 60W 고속 충전 (USB-PD)


USB-C PD  충전기능 어댑터를 사용하여 최대 60W의 전류 출력을 제공하여 장치를보다 빠르고 안정적으로 충전 할 수 있으며, 많은 충전 시간을 절약 할 수 있습니다.







6. 다기능 및 프리미엄 부품채용 :


USB-C to 3.5mm DAC Audio + USB-C PD 충전 어댑터는 음악 재생, 전화 응답, 볼륨 조절 및 음악 재생 / 일시 정지를 지원합니다. TPE 케이블는 높은 온도 또는 화재 근처에서 화재가 발생하지 않도록 방염 처리가 되어있고,  알루미늄 합금 커넥터는 또한 내구성이 뛰어나고 파손되기 쉽지 않으므로 오랜 시간 사용합니다.


Music control Function

- Answer call, Reject a call

- Play music, Pause music
- On a music, Next music




7. 뛰어난 호환성 :


USB-C to 3.5mm DAC Audio + USB-C PD 충전 어댑터는 Apple iPAD Pro (2018), Samsung 갤럭시 시리즈 (Type-C)**, LG G & V 시리즈 (Type-C), Google Pxei 2/2XL, Essential PH-1, Macbook Pro, Dell 및 기타 USB-C 장치 등을 지원


주의)
** Samsung 갤럭시 시리즈는 USB-C PD 고속 충전이 지원이 되지 않으므로, 5V 2A 고속충전이 되게 됩니다.




하기 스마트폰은 삼성 A8S (A9Pro) 제품으로 3.5mm 이어잭이 지원되지 않는 국내 기종 중에 하나 입니다.



기능중에 충전 USB-C를 뽑으면, 이어폰 기능이 잠시 멈춰지고

다시 이어폰을 꼽아야 하는 안드로이드 스마트폰 기종도 있습니다만, 사용상에 문제는 없었습니다.



8. 제품 분해 :

USB-C to 3.5mm DAC Audio + USB-C PD 충전 어댑터 제품의 성능관련으로는 설명을 드렸고, 이 어댑터를 분해를 해 보도록 하겠습니다. ^^





EddyLab에서는 USB-C 관련 고속 충전 케이블 관련 분석을 많이 하고 있어서, 다양한 제품을 많이 분해를 해 보고 있습니다만,

이 제품은 생각보다 꽤 튼실하게 잘 만든 제품이었다는 평가를 드릴 수 있었습니다. ^^



먼저 USB-C 커넥터쪽을 분해 해 보았습니다. 2중으로 몰딩이 되어 있습니다.



어댑터의 케이블은 방염처리가 되어 있다고 하고,

이중 고무러버 몰딩을 통하여 발열전도를 막아주고, 내부 PCB및 와이어 솔더링를 꽉 잡아주도록 되어 있습니다.



PCB및 와이어 솔더링 위에 본딩을 통하여

솔더링이 PCB에서 들뜸 현상이 없도록 막아주도록 되어 있습니다.



뒷면 PCB에 USB-C관련 저항값이 있습니다만, 본딩이 되어 있어서 저항값 측정을 하지 못하였습니다. ^^;; 60W 전원 공급 성능 test는 해 보았었기 때문에, 문제가 없는 것으로 판단됩니다.





방염처리된 TPE 케이블을 분해 해 보면, 5가닥의 와이어와 알루미늄 포일로 구성되어져 있습니다.





USB-C to 3.5mm DAC Audio + USB-C PD 충전 어댑터쪽 케이스를 분해해 보았습니다. 워낙 견고하게 구성이 되어 있어서, AS 수리는 절대 불가능하네요 ^^;;







USB-C to 3.5mm DAC Audio + USB-C PD 충전 어댑터 플라스틱 몰딩을 깨서,

겨우 내부 PCB보드를 들여다 볼 수 있었습니다 ^^




여기는 60W USB-C PD 충전을 지원하는 보호회로 입니다. 기본적으로 USB-C는 I2C 통신을 통하여 충전 대상 기기에서 허락하는 충전 프로파일에 맞춰서 전력을 공급하게 됩니다.



반대쪽 PCB 입니다.




여기에서는 3.5mm DAC Audio 관련 회로를 볼 수 있습니다.



이 칩셋이 24bit / 96kHz 지원 DAC 칩셋입니다. 관련 DAC 칩셋 관련 정보 및 Audio 출력 자료를 요청을 해 보았는데,

개발사 내부 자료라서 공개를 안하네요 ^^;;




일단 칩셋 정보를 알아 보려고 현미경으로 들여다 보았습니다.




음... DAC 반도체의 회사로고가 없어서 정확한 분석이 어렵네요 ^^;;


추가내용 190213) 포럼회원님께서 DAC칩셋관련 정보를 찾아 주셨네요 ^^ BES3100 DAC 칩셋이네요.
http://www.hoxtech.com/solution_detail.php?id=23&cid=5&page=1 관련 칩셋으로 적용된 제품으로는 화웨이 노이즈켄슬링 이어폰 CM-Q3 있군요.

HUAWEI Active Noise Canceling Earphones 3 이라는 제품 ($50대)이 있네요.
제품은 중고가류이고, 제품 성능 평가는 그리 나쁘지 않은 것 같습니다. ^^





USB-C to 3.5mm DAC Audio + USB-C PD 충전 어댑터 관련으로

이렇게 알아 보았습니다.



심플한 기능의 제품입니다만, 기능상 아주 잘 만들어진 제품인 것 같습니다. ^^ 최근 TWS BT이어폰도 저렴하게 나오기 때문에, 이러한 USB-C to 3.5mm DAC Audio + USB-C PD 충전 어댑터가 필요 없으신 분들도 계시겠습니다만, 고성능 유선 이어폰을 통한 음악 청음은 TWS BT이어폰의 청음과는 다른 고품질 음색의 영역이므로,

향후 아이폰, 아이패드 USB-C 기기나 안드로이드폰 기기,

그리고 노트북 USB-C 포트를 이용하여 음악을 들으시는 분들에게

적합한 악세서리 인 것 같습니다.




감사합니다.

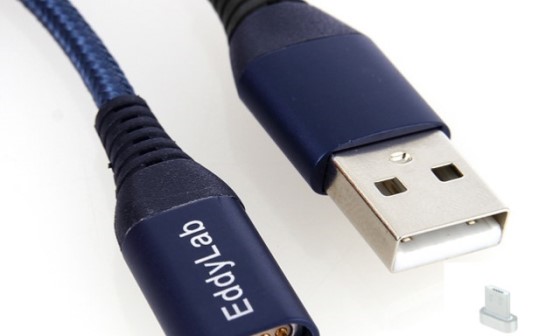

삼성전자 갤럭시 S8용 C타입 고속충전 케이블 : Eddy Lab
