Disassembly Report : Google 홈 허브 스마트 스피커



스마트 스피커 휩쓸 후 화면이 시간에이 상황을 완화하기 위해 시장에 등장하기 시작으로 세계는 더 심각한 균질화, 지능형 스피커 에코 쇼 등의 짧은 기간에 붙 잡혔다. 구글은 독자적인 UI와 모든 기능을 갖춘 독자적인 스마트 스피커 (구글 홈 허브)를 출시했다. 아래 나는이 스마트 스피커를 Google에서 분해하는 오디오 네트워크를 좋아합니다.



첫째, Google 홈 허브의 기본 설정

사진 설명을 입력하세요.

패키지의 앞면은 밝은 색상의 디자인으로 전면에는 Google Home Hub라는 제품명과 제품 렌더링이 포함되어 있으며이 제품의 기능 중 하나를 나타내는 기상 정보가 표시됩니다.

사진 설명을 입력하세요.

뒤는 음악을 듣고, 다른 사용자를 식별하고, 개인화 된 정보, 스마트 홈 컨트롤을 제공하는 기능을 소개합니다.

사진 설명을 입력하세요.

그 중 하나가 장비 사양입니다.

사진 설명을 입력하세요.

다른 측면에서는 기본 음성 명령을 소개합니다.

사진 설명을 입력하세요.

패키지에는 제품 본체, 전원 어댑터, 사용 지침 등이 들어 있습니다.

사진 설명을 입력하세요.

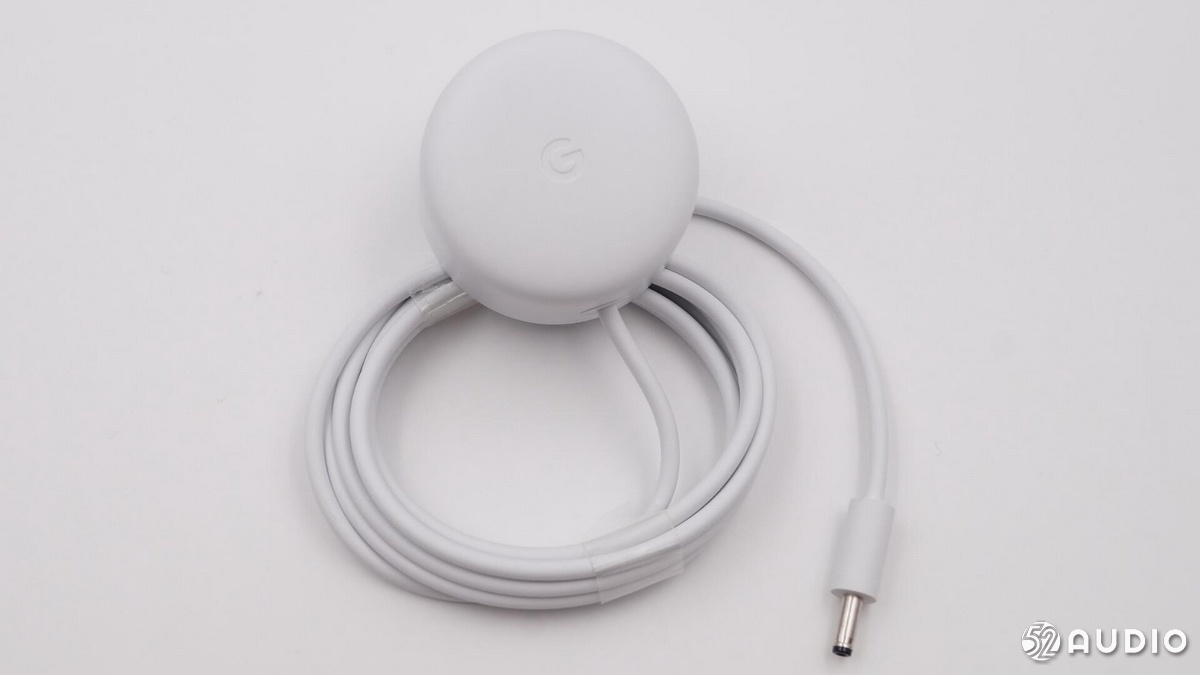

전원 어댑터는 몸체에 직접 연결되는 둥근 무광택 플라스틱으로 만들어져 있습니다.

사진 설명을 입력하세요.

전원 공급 장치는 DC 라운드 입력을 사용합니다.

사진 설명을 입력하세요.

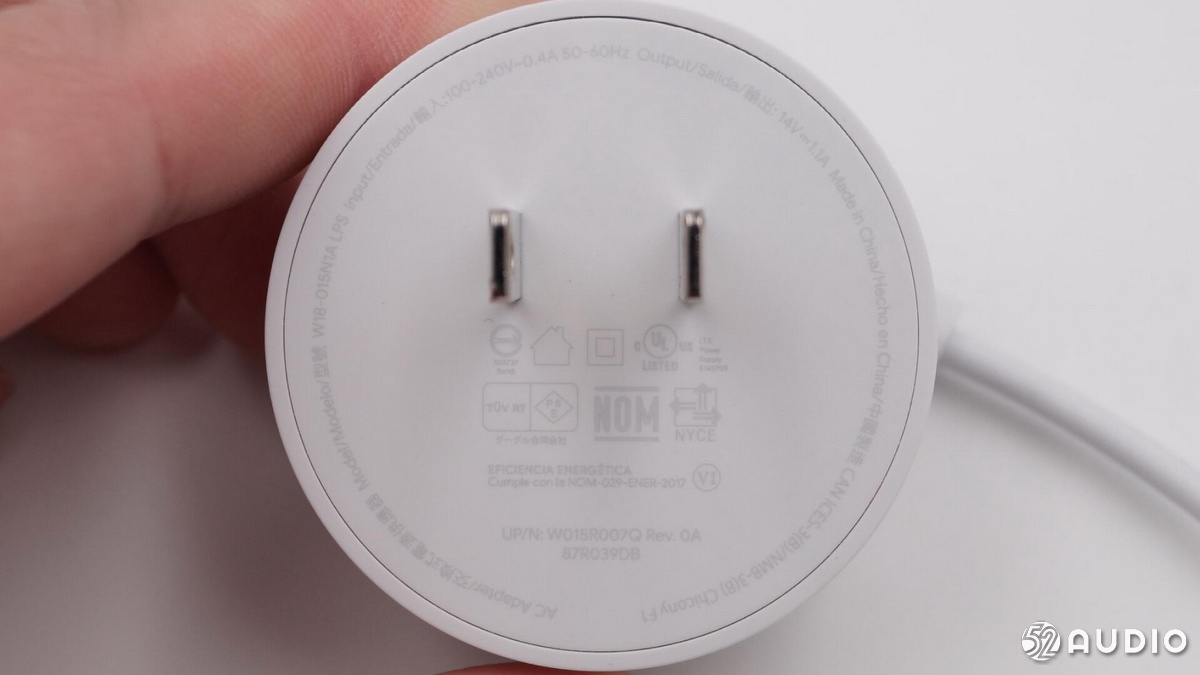

전원 어댑터 뒤의 매개 변수, 입력 : 100-240V ~ 0.4A 50-60Hz, 출력 : 14V 1.1A.

사진 설명을 입력하세요.

정면은 태블릿처럼 보이는 화면입니다.

사진 설명을 입력하세요.

동체 뒤에있는 부품은 통기성이 좋은 메쉬 소재로 싸여 있으며 가운데에 Google 로고가 있고 오른쪽 하단에 DC 전원 입력 구멍이 있습니다.

사진 설명을 입력하세요.

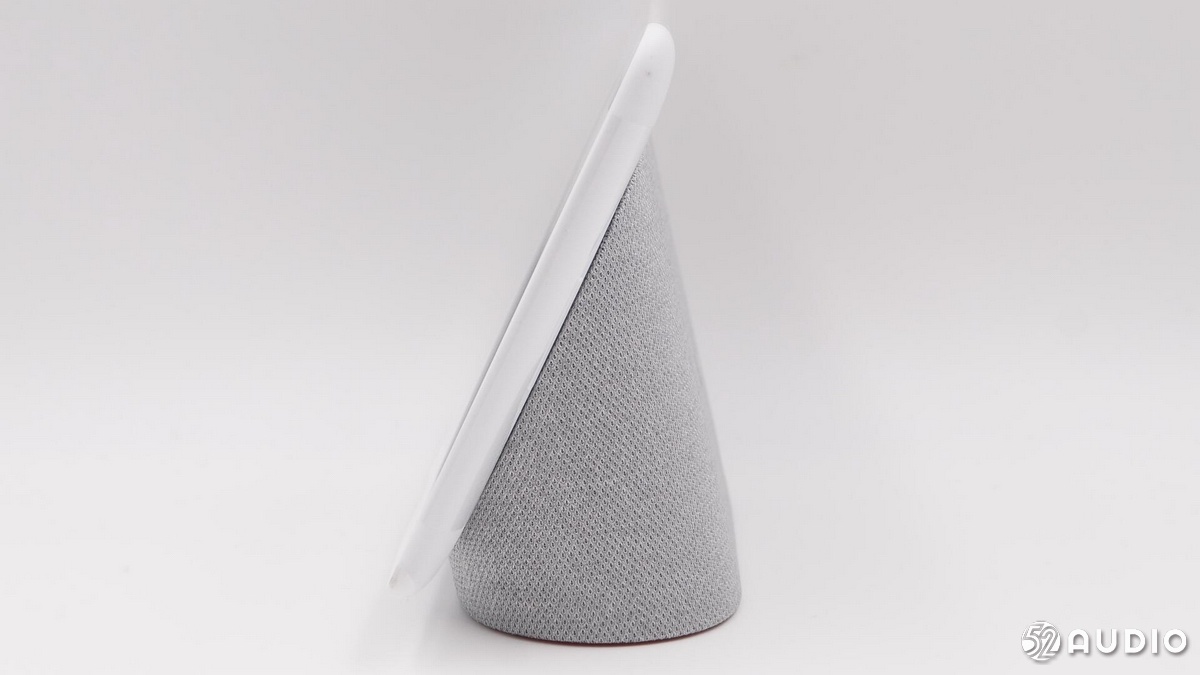

동체의 클로즈업 쪽은 경 사진 타원형 실린더와 디스플레이로 구성되어있는 것 같습니다.

사진 설명을 입력하세요.

디스플레이 정면 중앙에는 양쪽에 마이크가있는 광 센서가 있습니다.

사진 설명을 입력하세요.

볼륨 조정 버튼은 동체 후면에 있습니다.

사진 설명을 입력하세요.

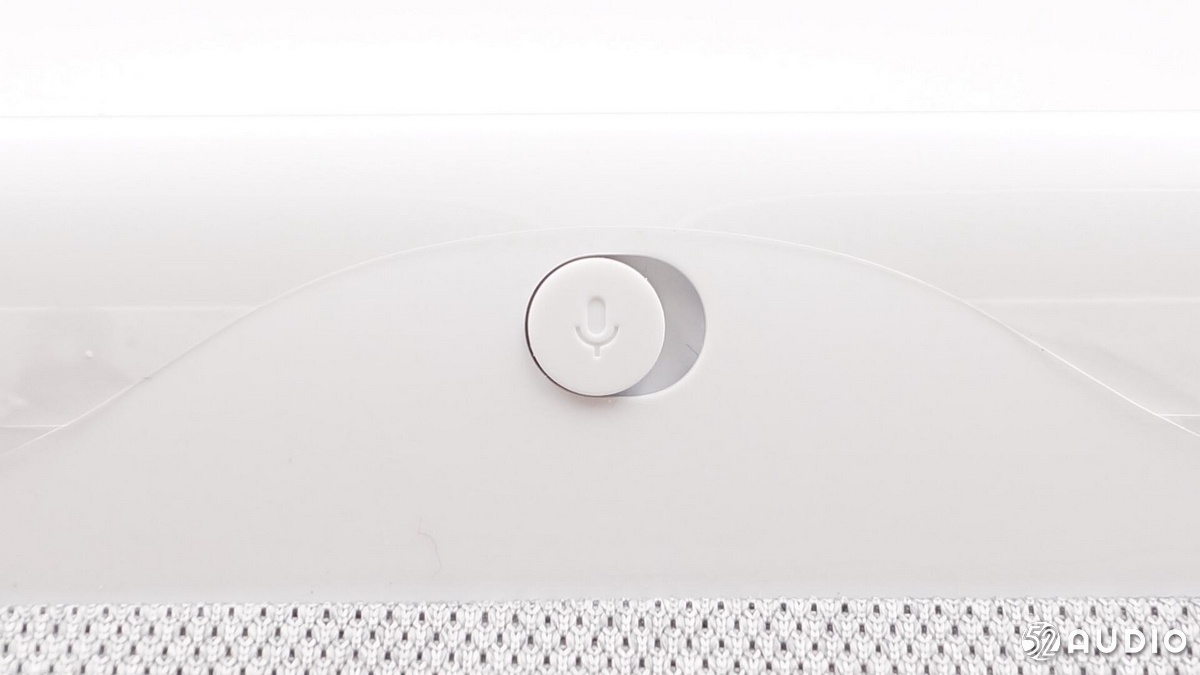

마이크 스위치.

사진 설명을 입력하세요.

DC 라운드 포트 DC 입력 뒤.

사진 설명을 입력하세요.

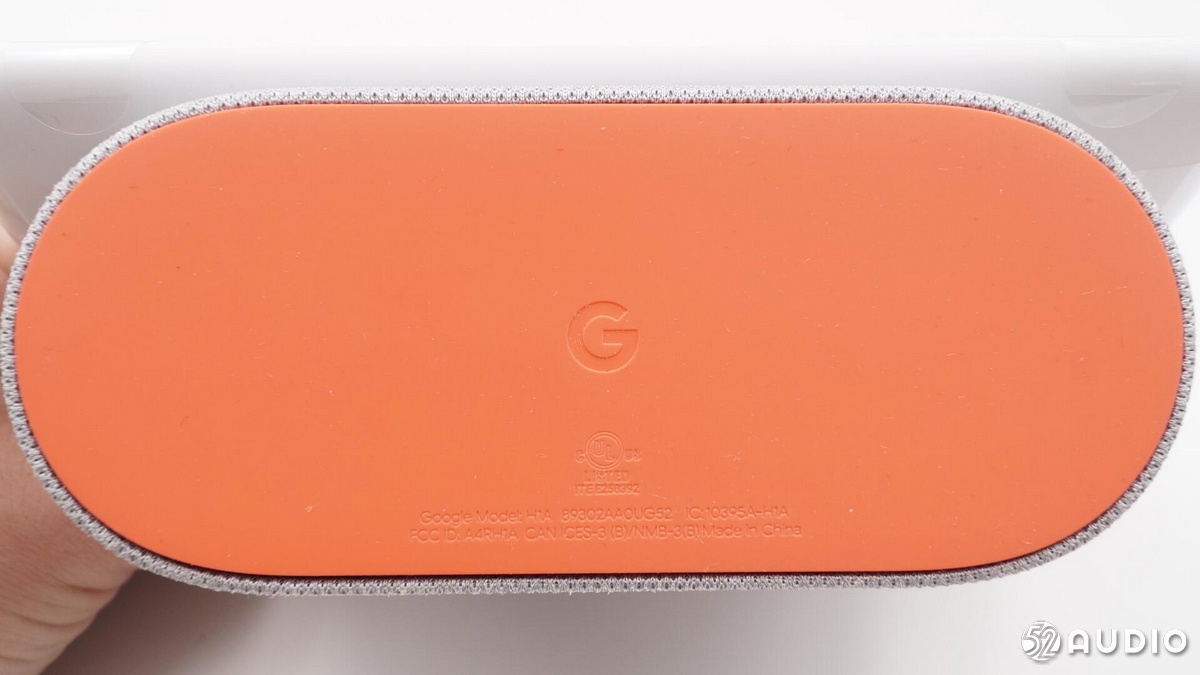

바닥면은 원피스 미끄럼 방지 매트입니다.



둘째, Google 홈 허브 해체

사진 설명을 입력하세요.

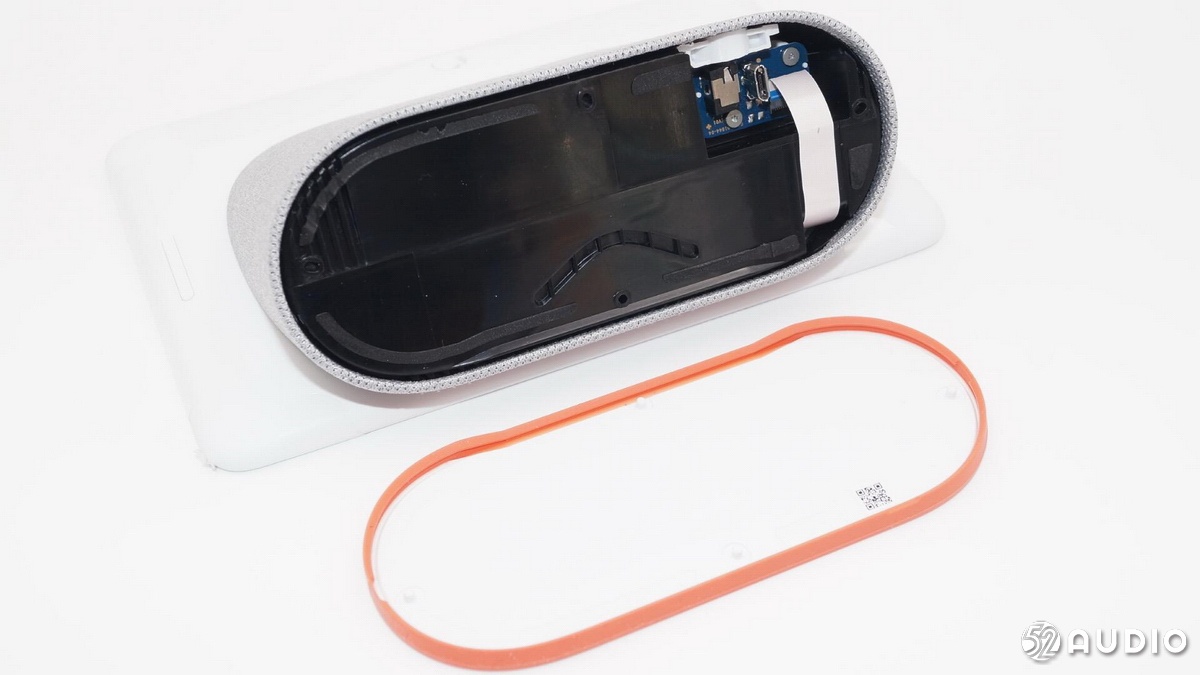

하단 덮개를 제거하고, 검은 색 안쪽은 스피커의 구멍입니다.

사진 설명을 입력하세요.

가장자리에 작은 보드가있어 외부 사용을위한 마이크로 USB 인터페이스가있어 공장으로 반환되거나 테스트 목적으로 사용됩니다.이 소형 보드에는 DC 전원 입력 인터페이스가 통합되어 있습니다.

사진 설명을 입력하세요.

그런 다음 화면에서 시작하여 공기총을 사용하여 화면을 가열하여 스크린을 제거하고 후면에 케이블을 사용하여 동체에 연결하십시오.

사진 설명을 입력하세요.

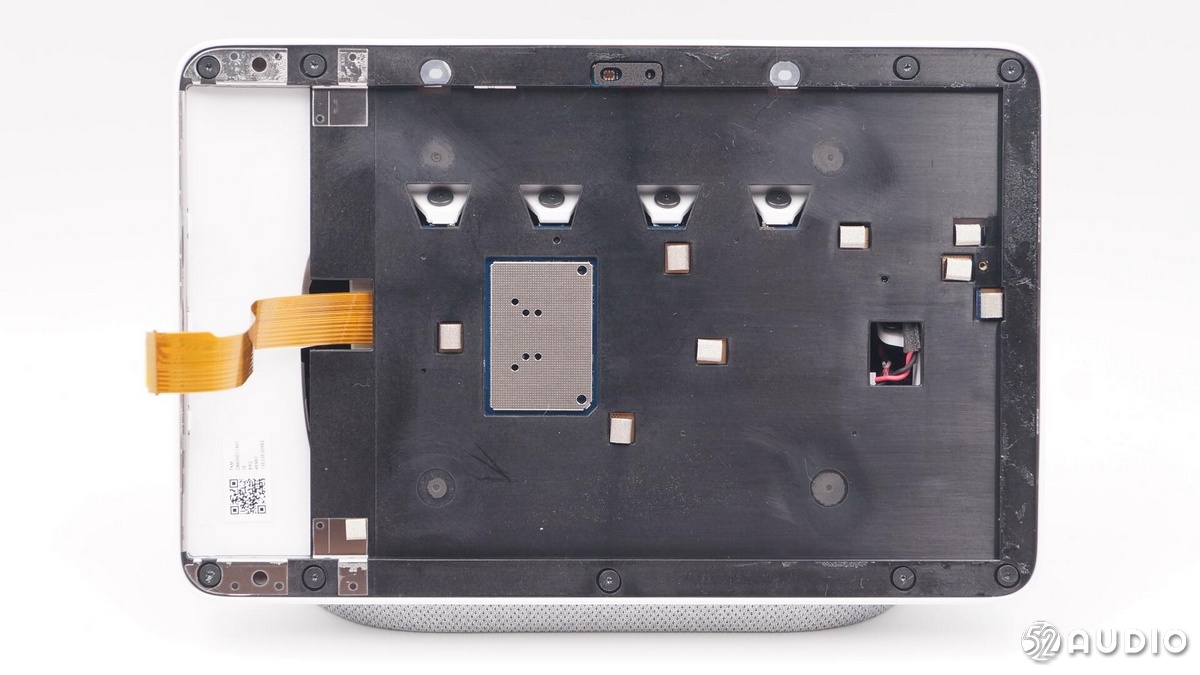

화면 뒤쪽을 제거하고 뒤쪽을 닫습니다.

사진 설명을 입력하세요.

왼쪽 끝 부분에는 알루미늄 호일로 덮인 곳이 있으며, 찢어진 후 바닥이 디스플레이의 메인 컨트롤 보드입니다.

사진 설명을 입력하세요.

실크 스크린 FP5X IC.

사진 설명을 입력하세요.

실크 스크린 1434H IC.

사진 설명을 입력하세요.

GOODIX GT9293 터치 컨트롤 IC.

사진 설명을 입력하세요.

스크린의 중간 프레임은 많은 수의 나사로베이스에 고정됩니다.

사진 설명을 입력하세요.

프레임의 중간 레이어를 열면 가장 먼저 볼 수있는 것은 거대한 히트 싱크입니다.

사진 설명을 입력하세요.

중간 프레임의 뒷면에있는 삼각형의 방열판은 거의 모든 마더 보드를 덮습니다.

사진 설명을 입력하세요.

베이스 부분으로 스피커 부분입니다.

사진 설명을 입력하세요.

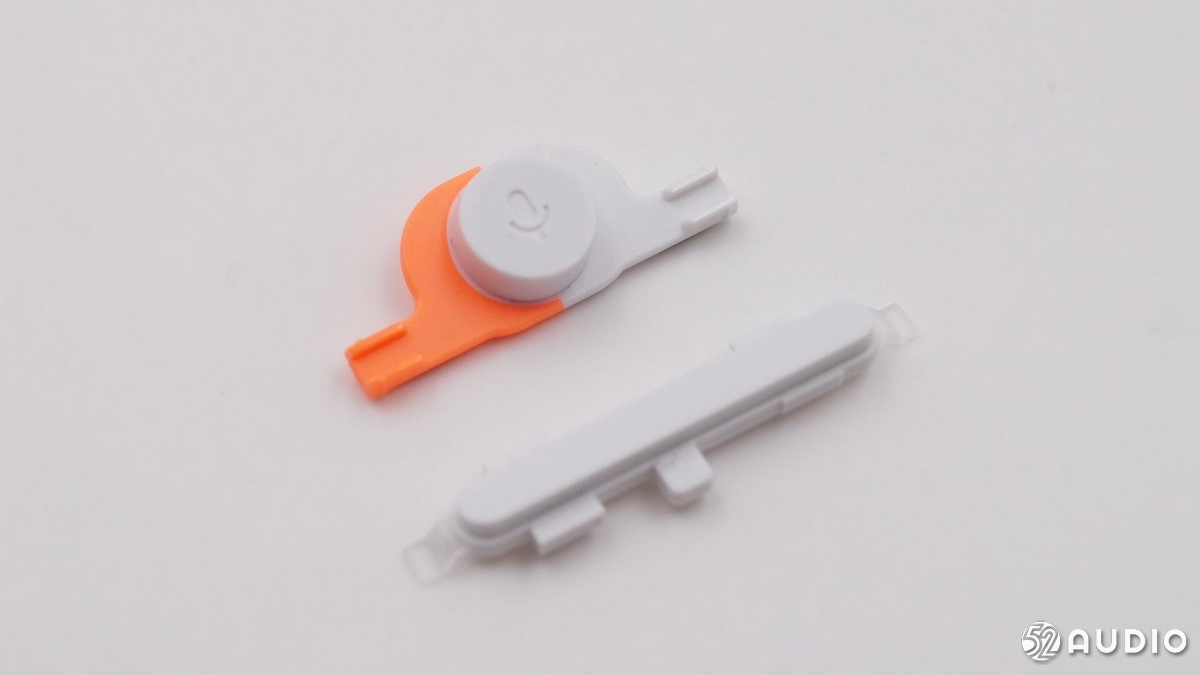

토글 스위치와 볼륨 버튼은 토글 스위치로 2 색으로 구성되어 있습니다.

사진 설명을 입력하세요.

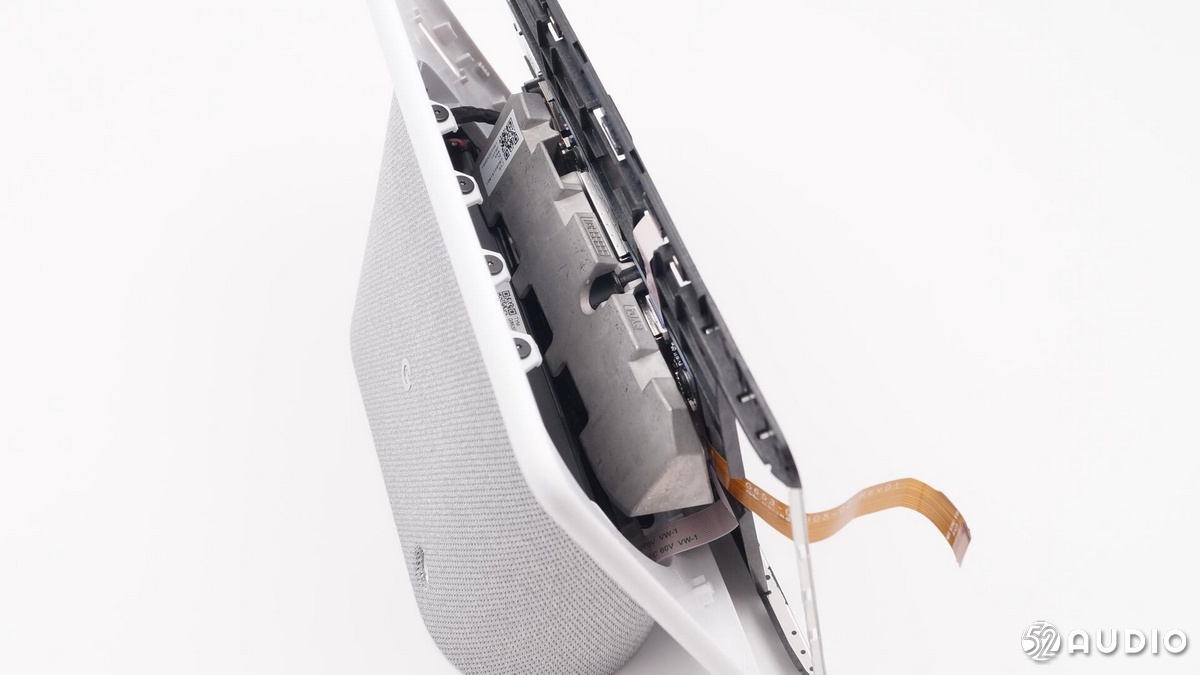

계속 스피커 섹션과 디스플레이 섹션의 후면 패널을 분리하십시오.

사진 설명을 입력하세요.

스피커 캐비티는 별도로 제거됩니다.

사진 설명을 입력하세요.

전원 입력 서브 보드 클로즈업.

사진 설명을 입력하세요.

확대해서 단어 AVARY 함께 인쇄 된.

사진 설명을 입력하세요.

스피커에는 풀 레인지 스피커가 장착되어 있습니다.

사진 설명을 입력하세요.

다음으로, 뒤판면을보십시오.

사진 설명을 입력하세요.

마더 보드에 고정 된 방열판을 제거한 후 마더 보드의 대부분의 IC는 금속 덮개로 덮여 있습니다.

사진 설명을 입력하세요.

삼각형의 핀은 중공면에 검정색 고무로 채워져 있습니다.

사진 설명을 입력하세요.

화면 전면의 광 센서.

사진 설명을 입력하세요.

마이크 스위치.

사진 설명을 입력하세요.

레이저 조각 S2226 6508 MEMS 패치 실리콘 밀.

사진 설명을 입력하세요.

그것에 와이파이 블루투스 안테나 G653-00514-03.

사진 설명을 입력하세요.

볼륨 플레이트에는 조그 버튼과 3 개의 접촉부가 있습니다.

사진 설명을 입력하세요.

마더 보드, 전면 근접에서 다음 봐.

사진 설명을 입력하세요.

마더 보드 뒷면이 클로즈업입니다.

사진 설명을 입력하세요.

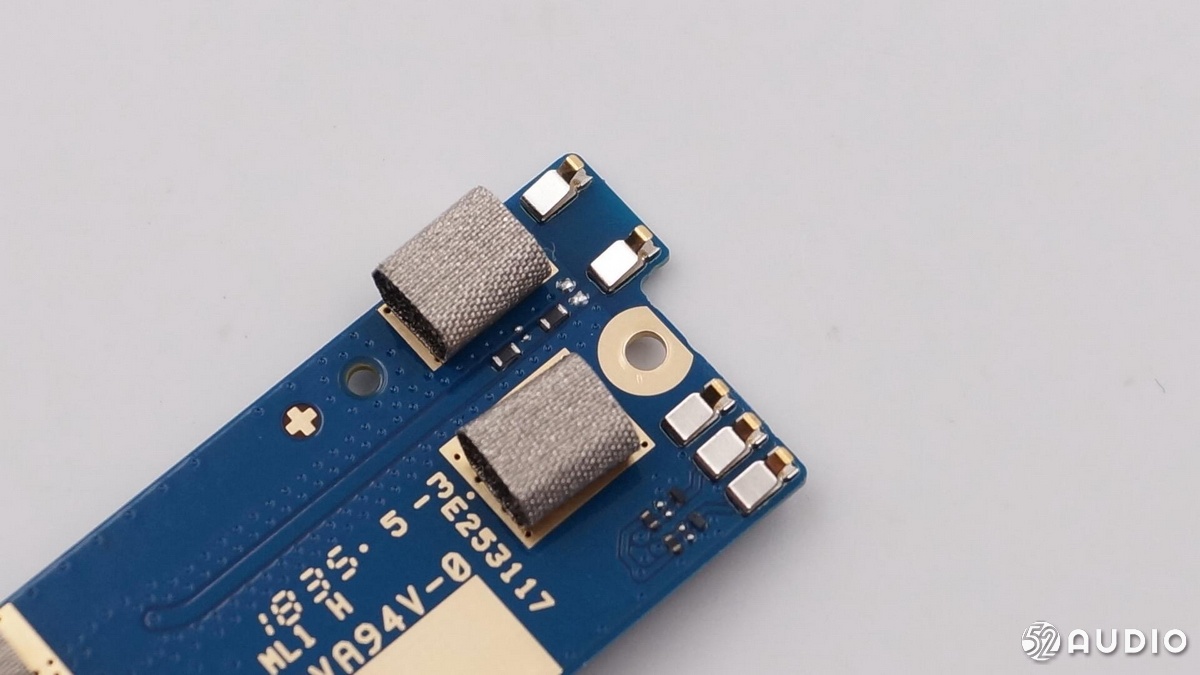

이면에는 전도성 천을 두 번 돌리고 탄성 접촉부는 서브 플레이트 옆에 사용됩니다.

사진 설명을 입력하세요.

실크 스크린 SP7 LDO.

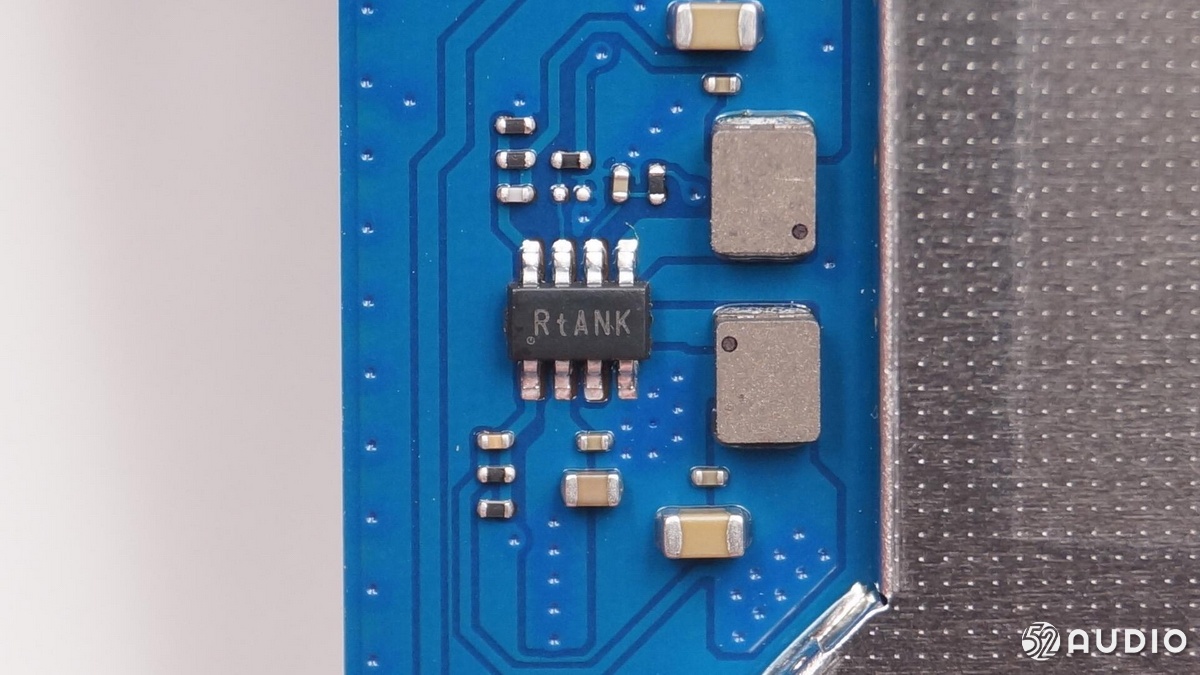

사진 설명을 입력하세요.

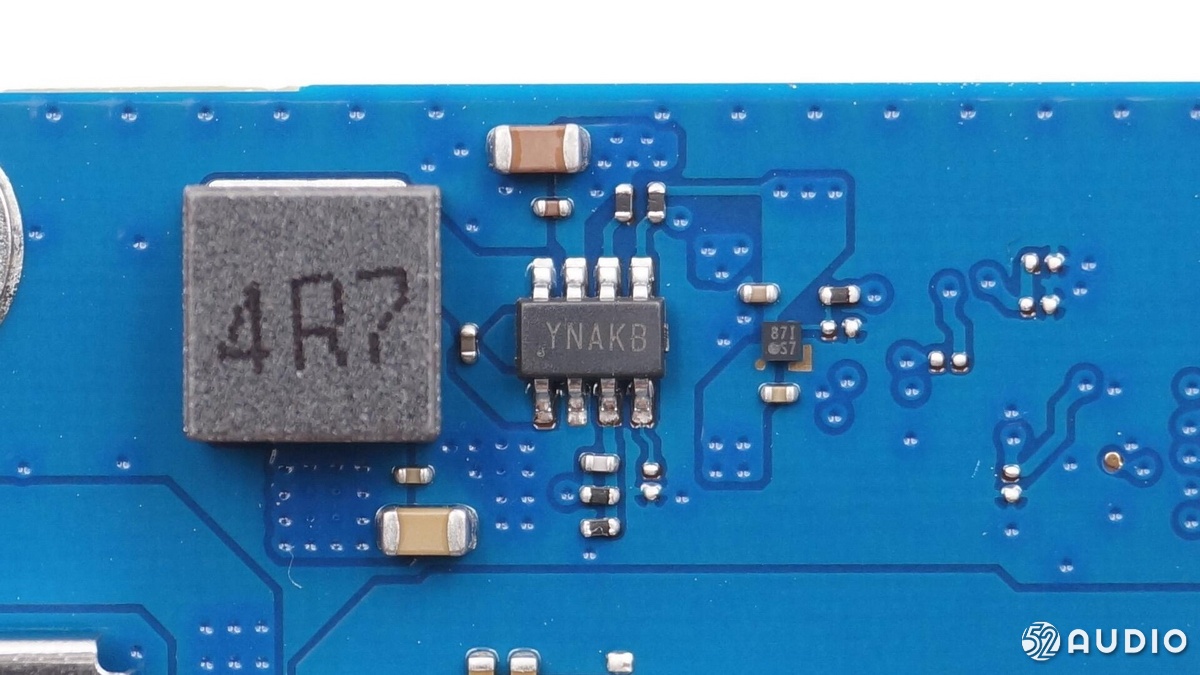

사진 설명을 입력하세요.

TI Texas Instruments TPS3617 배터리 모니터.

사진 설명을 입력하세요.

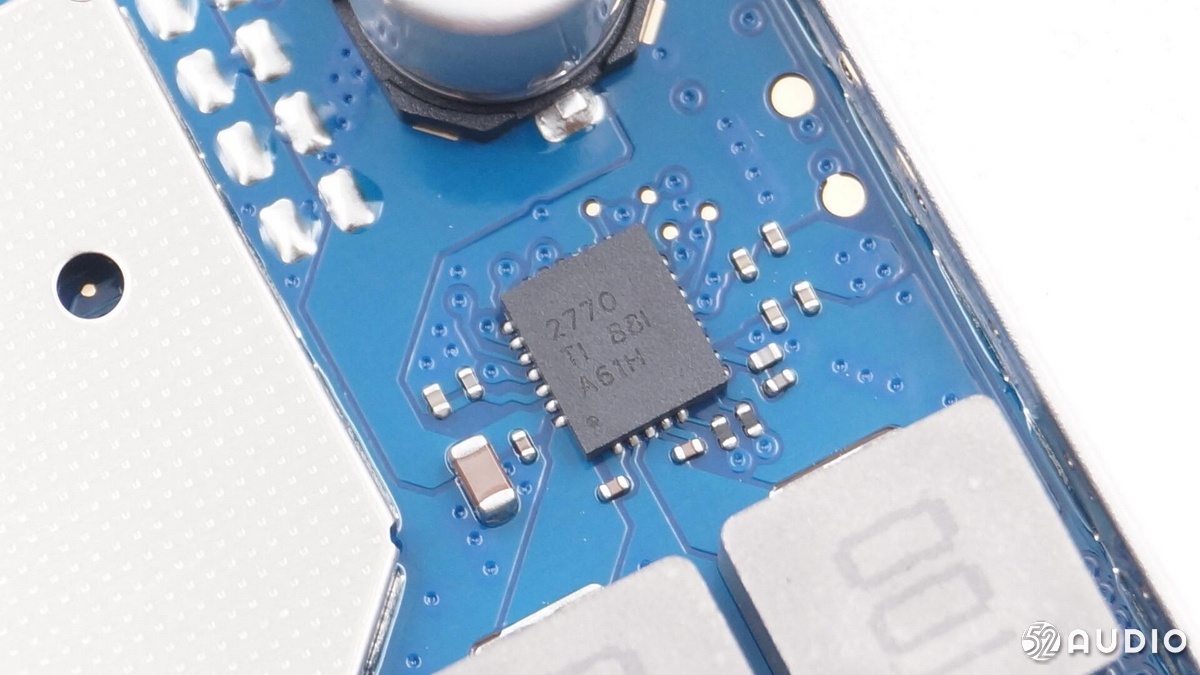

TI Texas Instruments TAS2770 디지털 입력 모노 클래스 D 오디오 증폭기.

사진 설명을 입력하세요.

TI Texas L8556E9 6 채널 고효율 LED 백라이트 드라이버.

사진 설명을 입력하세요.

TI Texas Instruments TLV803S 전원 관리 IC.

사진 설명을 입력하세요.

그런 다음 금속 덮개를 제거하십시오.

사진 설명을 입력하세요.

난야는 두 개의 남아시아 NT5CC128M16JR-EK DDR3L SDRAM 2Gbit 메모리 칩.

사진 설명을 입력하세요.

여기에 두 난야 남아시아 NT5CC256M16EP-EK DDR3L SDRAM 4 기가비트 메모리 칩입니다.

사진 설명을 입력하세요.

BROADCOM Broadcom BCM43458FKRFBG WiFi + Bluetooth 칩.

사진 설명을 입력하세요.

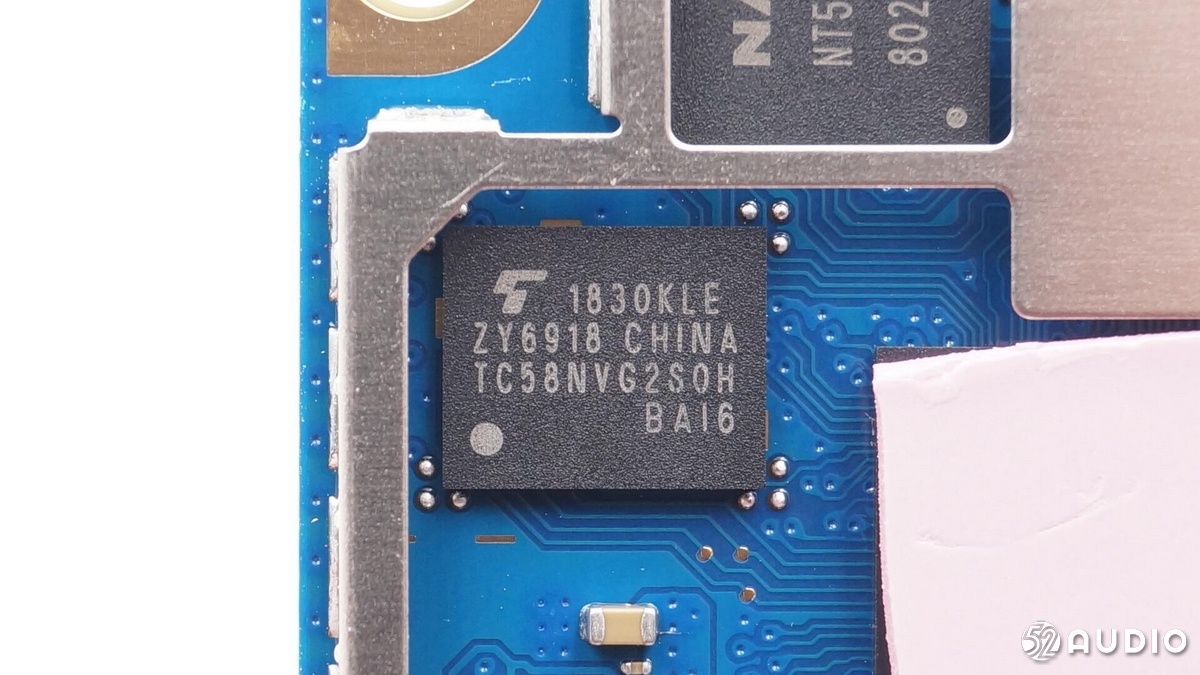

Toshiba Toshiba TC58NVG2S0HBAI6 플래시 칩.

사진 설명을 입력하세요.

TI Texas Instruments TPS3617 배터리 모니터.

사진 설명을 입력하세요.

Amlogic S905D 크리스탈 아침 S905D2G 멀티미디어 프로세서 (64), 내장 된 64 비트 쿼드 코어 ARM 코어 텍스 A53 다섯 핵 코어 ARM 말리 450 GPU. 비디오에서, 울트라 HD 4K 60fps의 하드웨어 디코딩, H.265 / VP9 10 비트, H.264 및 AVS + 및 많은 다른 형식 HDR10 HLG 풀 HD의 1080P의 60 프레임을 인코딩 높은 동적 범위 처리 하드웨어 지원 H.264를 지원한다.

사진 설명을 입력하세요.

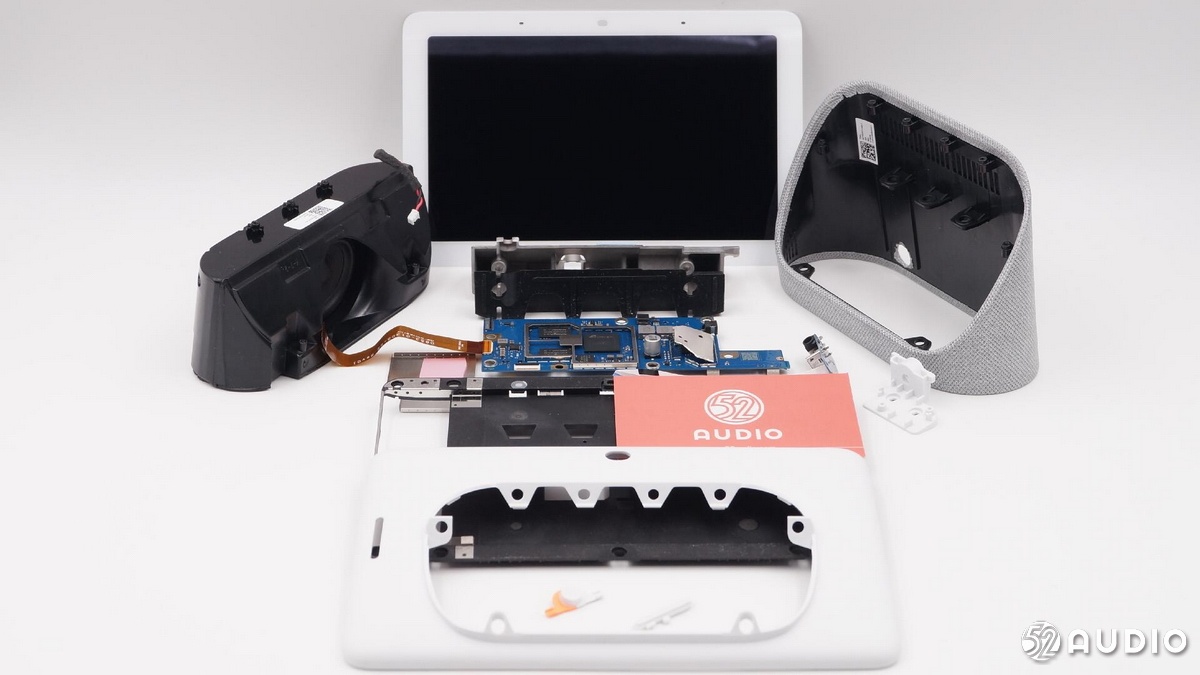

가족을 해체하십시오.



셋째, 오디오 네트워크 해체 요약을 좋아합니다.



1.이 Google Home Hub의 상단 부분은 흰색 무광택 플라스틱 몸체로되어있어 편안함을 느낄 수 있습니다. 스피커 부분은 통기성이있는 부직포로 감싸 져있어 소리에 영향을주지 않고 방진 기능을 향상시킬 수 있습니다.

2, 내장 Amlogic S905D 크리스탈 아침 S905D2G 64 비트 멀티미디어 프로세서는 쿼드 코어 A53 다섯 개 핵 코어와 GPU, 강력한 비디오 성능을 제공하기 위해 구축;

3, 풀 레인지 스피커와 사운드 캐비티의 독창적 인 디자인을 갖추고있어 좋은 사운드를 제공합니다.



http://www.52audio.com/archives/16074.html
