NHK는 8K 영상 무선 전송이 가능한 '8K 무선 카메라'를 세계 최초로 개발했다. 야외 전송 실험에서 8K 영상을 안정적으로 무선 전송 수 있었다고한다. NHK 방송 기술 연구소가 5 월 30 일 ~ 6 월 2 일에 개최하는 「기술 연구소 공개 2019 '에서 전시한다.

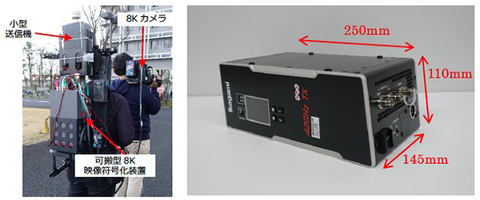

8K 무선 카메라 (왼쪽). 오른쪽은 카메라 송신기

개발 한 8K 무선 카메라는 이동식의 8K 영상 부호화 장치 및 소형 송신기를 결합하여 42GHz의 밀리미터 파 대역의 전파를 사용하여 185Mbps에서 약 100m 떨어진 거리까지 8K 영상 무선 전송이 가능하다. 대역폭은 125MHz 전송 지연은 약 50ms (8K).

8K 카메라 송신기는 전력 증폭에서 발생하는 신호 왜곡에 강한 "SC-FDE 방식 '(Single-Carrier - Frequency Domain Equalization)를 채용. 안정된 무선 전송 및 기기의 저소비 전력화, 소형화를 실현하고있다. 이번에 개발 한 송신기의 무게는 3kg.

벡스 테크놀로지와 공동으로 행한 야외 전송 실험에서는 8K 영상을 안정적으로 무선 전송할 수있는 것을 확인했다. 향후 실용화를위한 성능 개선을 한층 더 추진한다.

세계 최초의 8K / 120Hz 생중계. 기술 연구소 공개 2019에서 공개 실험

기술 연구소 공개 2019에서 세계 최초로 8K / 120Hz 영상 라이브 제작 · 위성 전송의 공개 실험을 실시한다.

중계 현장에서 8K / 120Hz를 지원하는 카메라와 중계차를 사용하여 콘텐츠를 제작. 영상 부호화 장치에서 압축 광대역 · 대용량 전송이 가능한 21GHz 대역 중계기를 탑재 한 BSAT-4a 위성을 이용하여 실시간 전송. 위성 안테나로 수신하여 복호화 한 콘텐츠를 기연 공개 장소에서 선보인다.

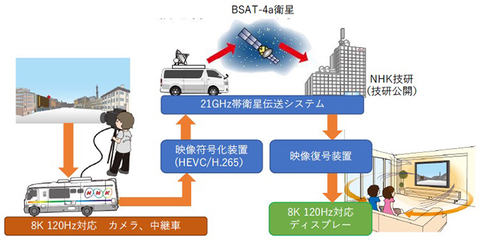

8K / 120Hz 영상 라이브 제작 전송 실험의 개요

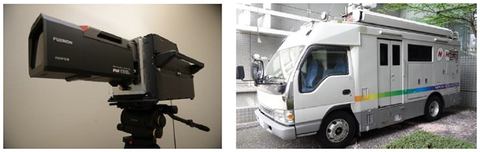

8K / 120Hz를 지원하는 카메라 (왼쪽)과 중계차 (오른쪽)

NHK에서는 높은 프레임 속도로 피사체의 움직임을 선명하고 부드럽게 표현할 수있는 영상 제작 장비의 개발과 전송 · 표시 기술 연구를 진행하고있다. 공개 실험에 사용 된 영상 부호화 장치는 프레임 주파수 120Hz의 8K 영상 (7,680 × 4,320 도트)에 대응하고, 영상 부호화 방식은 H.265 / HEVC를 채용. Main10 프로파일을 지원한다.

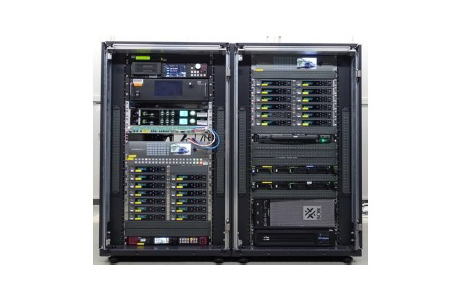

공개 실험에서 사용되는 8K / 120Hz를 지원하는 영상 부호화 장치



https://av.watch.impress.co.jp/docs/news/1182241.html



NHK、世界初の8Kワイヤレスカメラ。技研公開で8K/120Hz生中継

NHKは、8K映像の無線伝送が可能な「8Kワイヤレスカメラ」を世界で初めて開発。野外伝送実験において、8K映像を安定して無線伝送できたという。NHK放送技術研究所が5月30日〜6月2日に開催する「技研公開2019」で展示する。

av.watch.impress.co.jp



[일본] NHK가 8K / 120Hz 지원 코덱 등 NAB 출전. 88 인치 8K 유기 EL에서 상영도



NHK는 8K / 120Hz의 영상을 실시간 처리 할 수있는 인코더 및 디코더 등 최신 8K 제작 장비와 8K 콘텐츠를 미국 라스 베이거스에서 4 월 8 일 ~ 11 일에 개최되는 방송 장비 전시회 'NAB SHOW 2019 " 에서 전시한다.

8K 방송 시스템 & 리빙 극장

NHK의 전송 컨트롤 룸 등의 8K 방송 시스템과 기술 사양을 소개. 8K 거실 극장에서는 88 인치 8K 유기 EL 디스플레이와 22.2ch 음향 시스템을 이용하여 "베르사유 궁전」나 「스모 初場所 '등 최신 8K 콘텐츠를 상영한다.

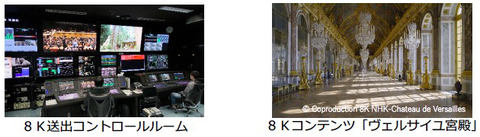

8K 전송 컨트롤 룸 (왼쪽), 8K 콘텐츠 '베르사유 궁전'(오른쪽)

8K / 120Hz 지원 코덱

피사체의 움직임을 부드럽고 선명하게 재현 할 수있는 프레임 주파수 120Hz에 대응 한 8K 영상 (7,680 × 4,320 도트) 코덱을 전시. 8K / 120Hz의 영상을 실시간 처리 할 수있는 인코더 및 디코더를 소개한다.

영상 부호화 방식은 H.265 / HEVC를 채용하고 Main10 프로필 (4 : 2 : 0 / 10bit)까지 지원한다. 비트 전송률은 최대 480Mbps.

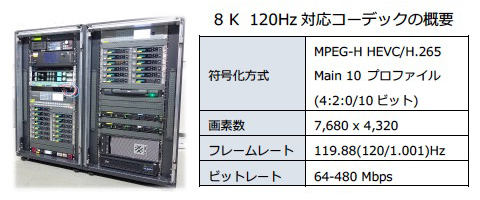

8K / 120Hz를 지원하는 인코더와 디코더

SHV 의한 차세대 지상파 방송 기술

슈퍼 하이 비전에 의한 차세대 지상파 방송을 실현하기위한 기술을 전시. 하나의 채널에서 고정 수신의 슈퍼 하이 비전 방송. 이동 수신의 HD 방송을 동시에 전송하는 기술과 도쿄 - 나고야에서 행한 대규모 지상 전송 실험 내용을 소개한다. 또한, 실험은 총무성의 위탁 연구 「지상 텔레비전 방송의 고도화 기술에 관한 연구 개발 "을 위탁하여 수행 하였다.

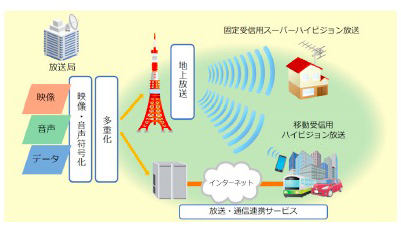

차세대 지상파 방송 기술의 개요

객체 기반 음향 제작 시스템

시청자의 취향과 가정의 시청 환경에 맞추어 프로그램 음성을 사용자 정의들을 객체 기반 음향 기술을 전시. 소리의 소재와 음향 메타 데이터를 제작하고 스테레오 /5.1ch/22.2ch 음향 각각의 스피커 배치에 대응하는 음성을 렌더링 할 수있는 제작 시스템을 소개한다.

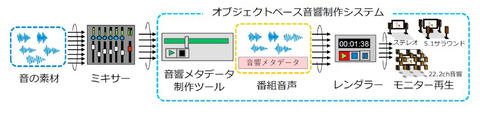

객체 기반 음향 제작 시스템의 개요

3D 영상 시스템 "활성 네비 존"

특수 안경을 사용하지 않고, 자연스럽고 편안한 3D 영상을 표시하는 시스템 "활성 네비 존 '을 전시. 여러 카메라로 찍은 점 영상에서 얻은 피사체의 광선을 여러 프로젝터에 표시 광학계를 이용하여 재생하고 수평 · 수직 방향으로 이동하면서도 자연스러운 3D 영상을 볼 수있는 기술을 소개한다.

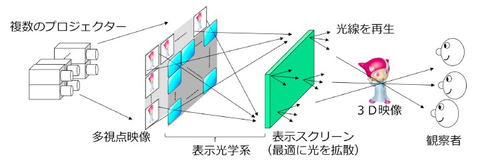

3D 영상 시스템 "활성 네비 존」의 개요
