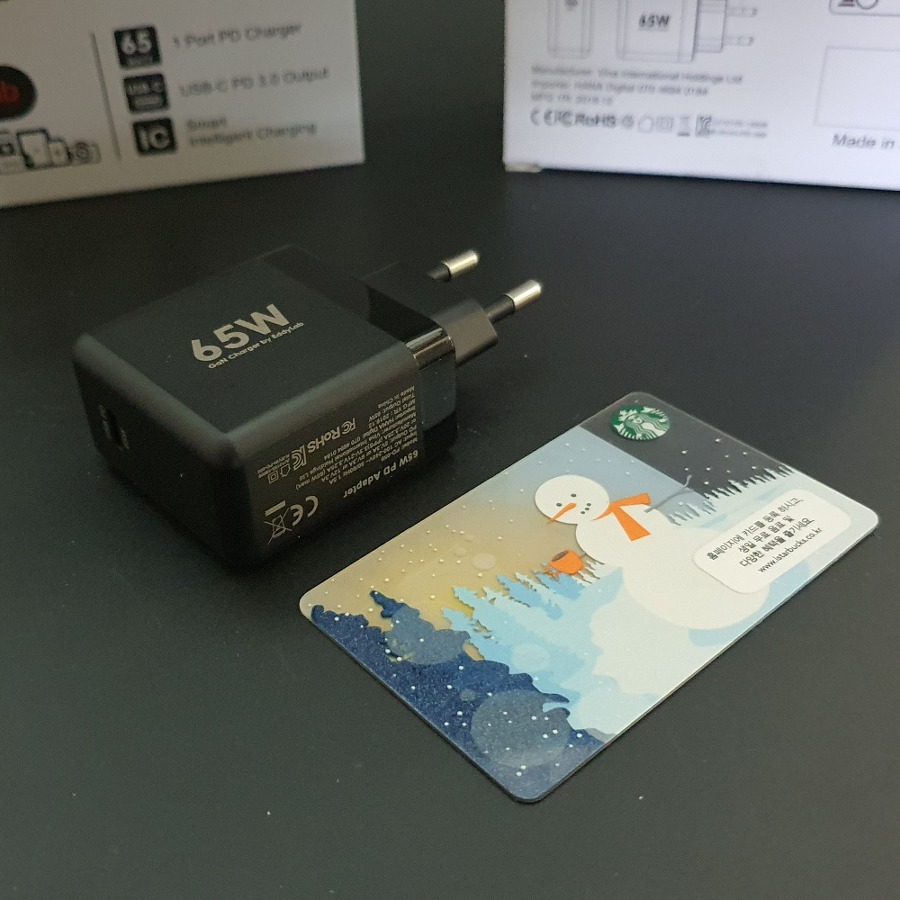

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기



기존 동급전원 충전기 대비
40% 정도로
부피를 최소화하고,

신용카드 사이즈로 만들어진

한국형플러그 초소형 고속충전기로서,


USB-C PD PPS 고속충전이 가능한
스마트폰노트북Apple iPad Pro 그리고 게임기 등에

간단히 연결하여 사용이 가능합니다.

https://muritzy.tistory.com/2380



EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

https://smartstore.naver.com/eddylab7/products/4883069133







===========================





안녕하십니까 ?  EddyLab 입니다.





앞서 9가지 USB-PD 트리거 간단 소개를 드렸습니다만,

다양한 플러그 대응관련으로 부족하고, 최대 허용W가 조금 부족하여

노트북에서 전원 부족 메시지(Dell 부팅시)가 나타나고 있다는 현상을

이야기 드렸습니다. ^^;;



[간단리뷰] USB-PD 트리거





이러한 Type-C USB-PD 트리거 케이블 + DC플러그를 쓰는 이유는

최신 노트북에서도 아직까지는 USB-C 포트가 1개만 지원되고 있습니다.

이 한개밖에 없는 USB-C 포트에 USB-C 허브를 추가하고,
USB-C PD 충전케이블을 사용하면,
다른 USB-C PD충전을 하기는 사실상 어렵습니다. ^^;;

"Type-C USB-PD 트리거 케이블 + DC플러그"를 이용하여,
기본 노트북 전원플러그에 꼽아주면,

USB-C 포트를 통한 충전기기를 붙일 수 있는 여유가 생기므로,
다른 용도로 사용이 가능하게 됩니다. ^^





제가 test에 사용한 USB-PD 충전기는

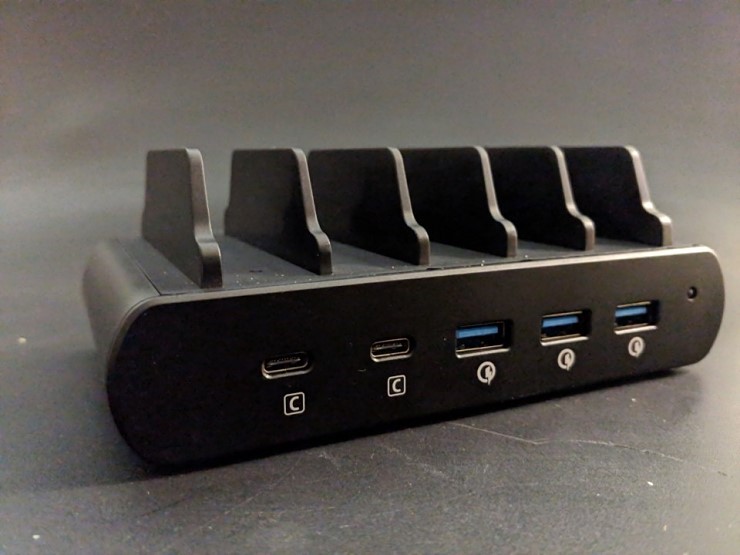

앞서 unpacking을 했던 LVSUN LS-PD 110T 2C 3A 멀티충전기입니다.



이 멀티충전기는 110W에 USB-C PD포트가 2개가 있기 때문에

활용성이 매우 높습니다. ^^

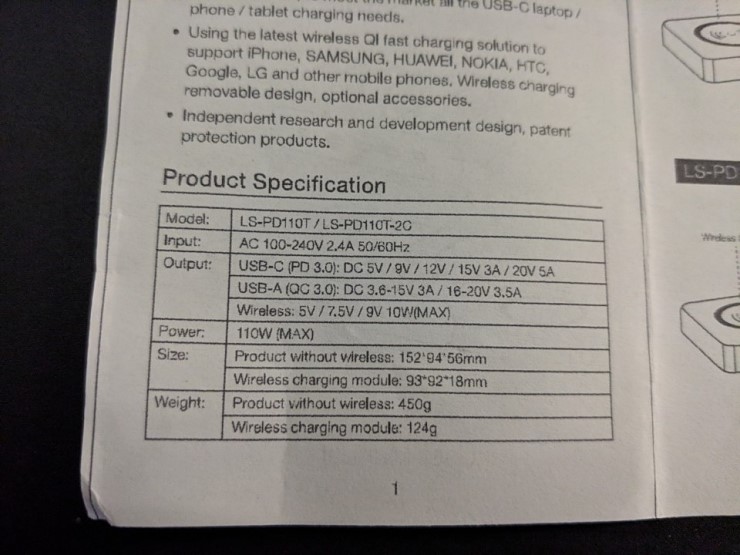

LVSUN LS-PD 110T 2C 3A 멀티충전기 지원 Spec 자료입니다.





[간단리뷰] 9종 USB-PD 트리거를 소개해 드렸었습니다만,

커넥터 종류가 다양하지를 않은 관계로,

포럼 회워님의 경우, 원하시는 구형 삼성노트북용 어댑터 대응

USB-PD 트리거 플러그를 찾지를 못하시더군요 ㅠ.ㅠ





그래서 대안으로 다른 제품을 찾았었습니다. ^^;;

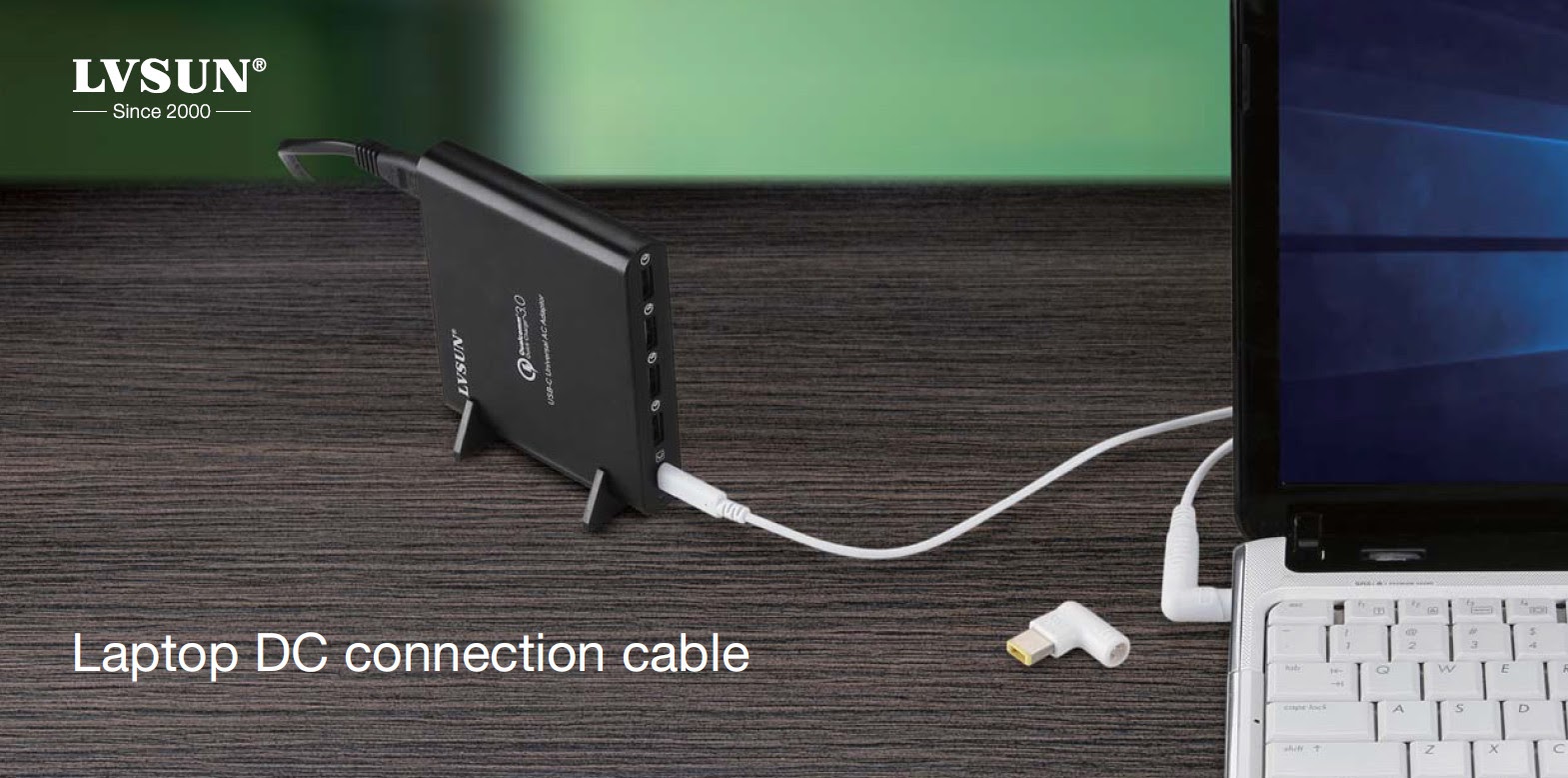

이 케이블은 원래 LVSUN사의 번들 케이블로서

저는 예전부터 이 USB-PD 트리거 케이블을 이용해서,

U5셋탑과 휴대용 충전기랑도 연결해 보고,

오드로이드 H2랑 LVSUN 87W 멀티충전기랑도 연결하여 test를 진행해 보았습니다.

제품은 꽤 괜찮은 녀석이었습니다만,
단품 가격이 만만치 않게 비싸서 그냥 test목적으로 사용을 했었습니다.  ^^;;





(주) 기존 LVSUN 87W 멀티 충전기 국내 정식판매회사에서 포함하여 준
번들 트리거 케이블은 USB-A타입 케이블입니다. ^^
위의 케이블은 USB-C타입용입니다.  DC플러그는 동일합니다.

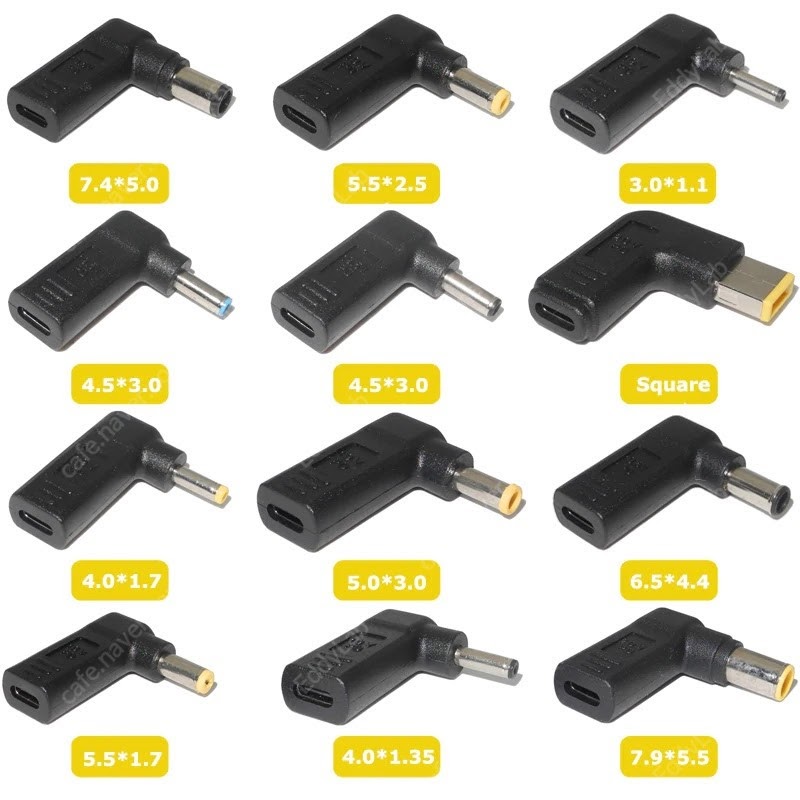

앞서 소개해 드린 "USB-PD 트리거 플러그"
USB-C to C케이블을
직접 사용자가 꼽아서 사용하는 것이 장점입니다.

그러나, 사용자께서 사용하시고 계신
USB-C to C케이블의 종류에 따라서,
원하는 수준의 전력(W)를 지원해 줄 수 있다고는 이야기 할 수가 없습니다. ^^;;


"Type-C USB-PD 트리거 케이블 + DC플러그"는 최대 70W(추정)까지 지원이 가능하므로,

안정적으로 사용하실 수 있는 장점이 있고, 다양한 DC플러그 종류를 지원하게 됩니다.





이 USB-PD 트리거 케이블을 다시 찾아보고,

좀 더 다양한 DC플러그 지원에 문제가 없는지를 확인해 보기로 하였습니다.

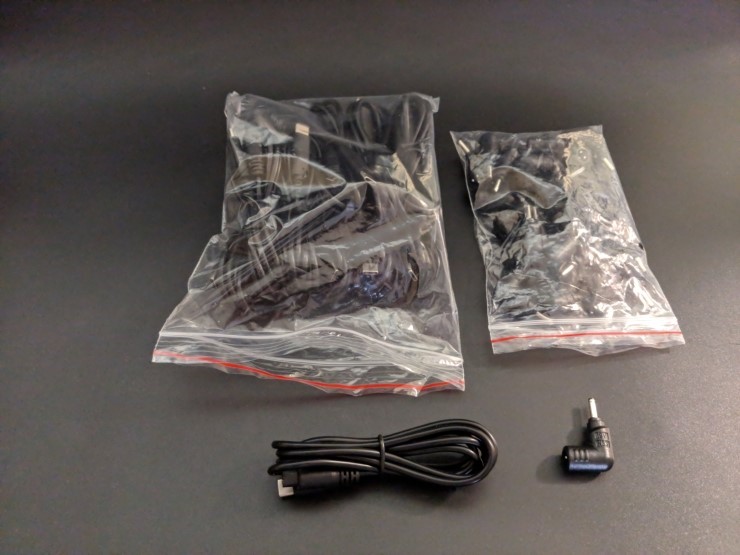

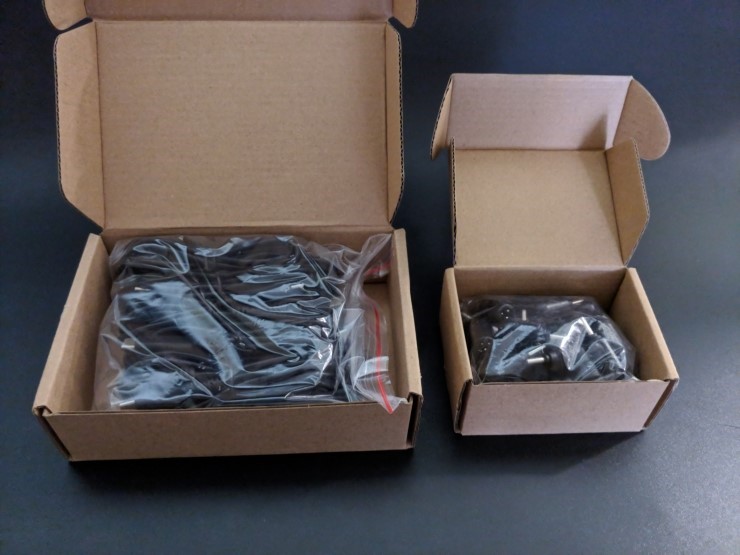

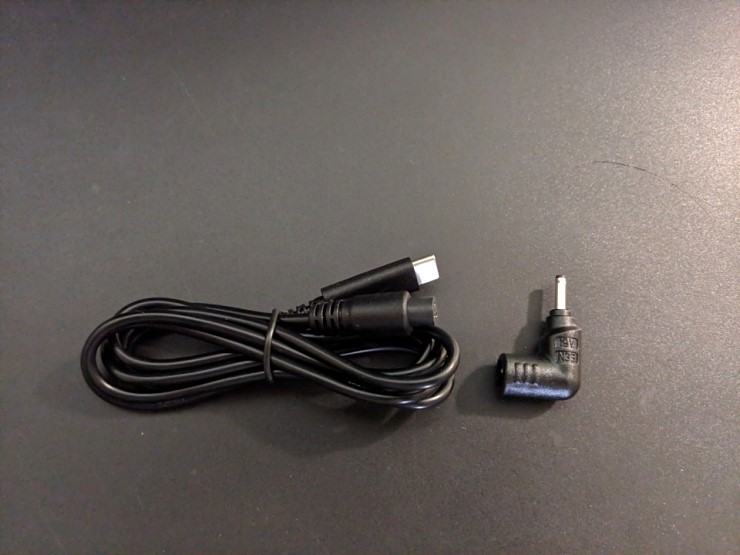

어제 test USB-PD 트리거 케이블 제품이 도착했습니다.

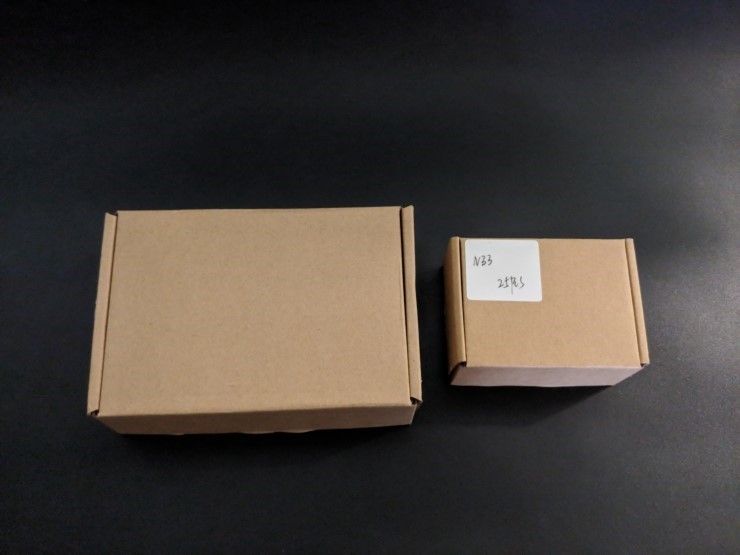

왼쪽 박스는 케이블이 들어 있는 박스이고,

오른쪽은 DC플러그가 들어가 있는 박스입니다.

DC플러그는 먼저 N33번호 플러그만 받았습니다.





새로 제조하여 보내준 제품이라고 해서 그런지,

제품 자체가 깔끔합니다. ^^

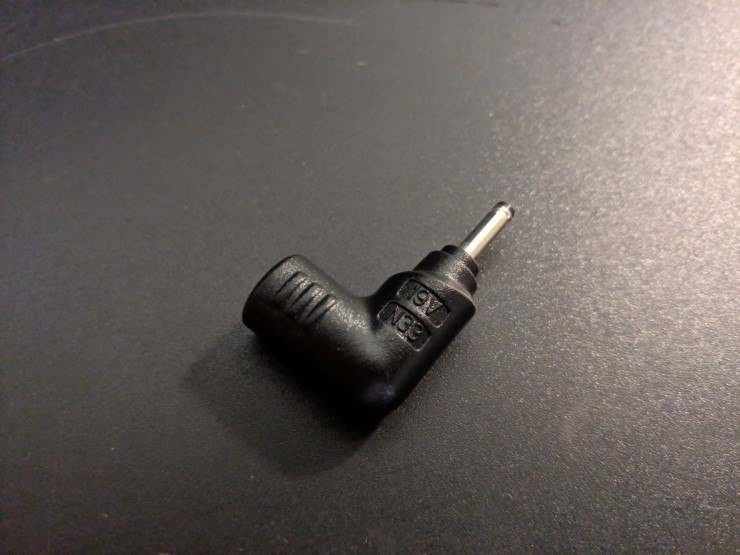

DC플러그에는 지원 Voltage가 쓰여져 있고, 제품번호가 적혀 있습니다.
19V / N33품번입니다.

N33플러그에 대해서는 아래쪽 DC플러그 List를 참조 해 주시기 바랍니다.

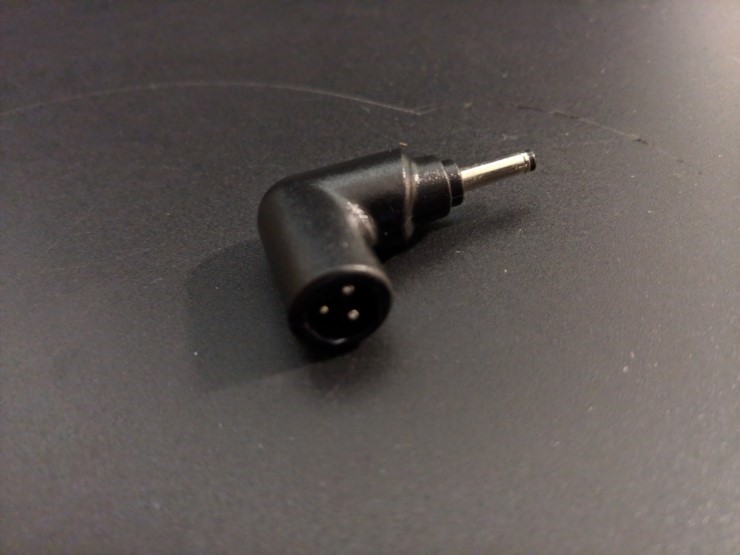

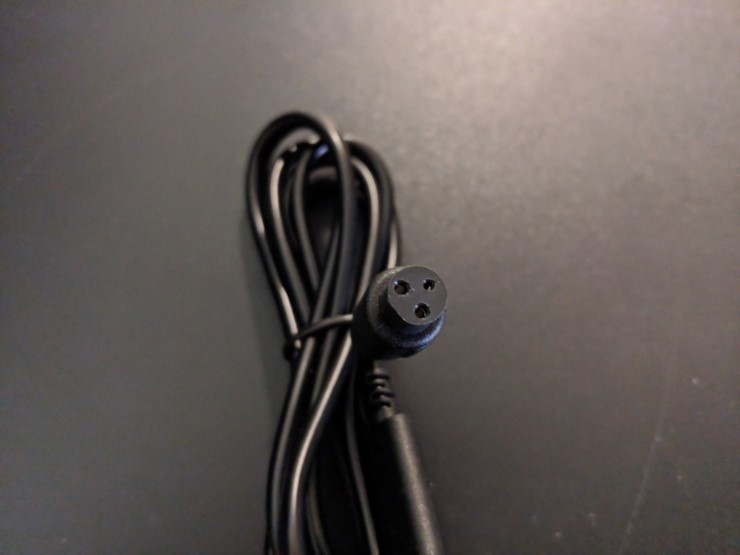

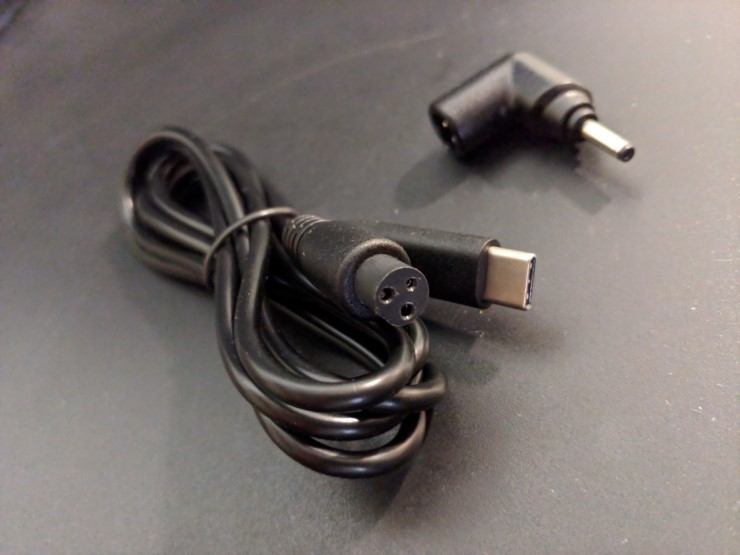

USB-C타입 USB-PD 트리거 커넥터에 DC플러그를 꼽는 쪽은

3핀타입으로 되어져 있습니다.



DC플러그쪽에도 역시 평평한 모양쪽을 맞춰서 꼽으시면 됩니다. ^^



DC플러그쪽에도 역시 평평한 모양쪽을 맞춰서 꼽으시면 됩니다. ^^



반드시 완전하게 꼽으신 후, 사용하시기 바랍니다.

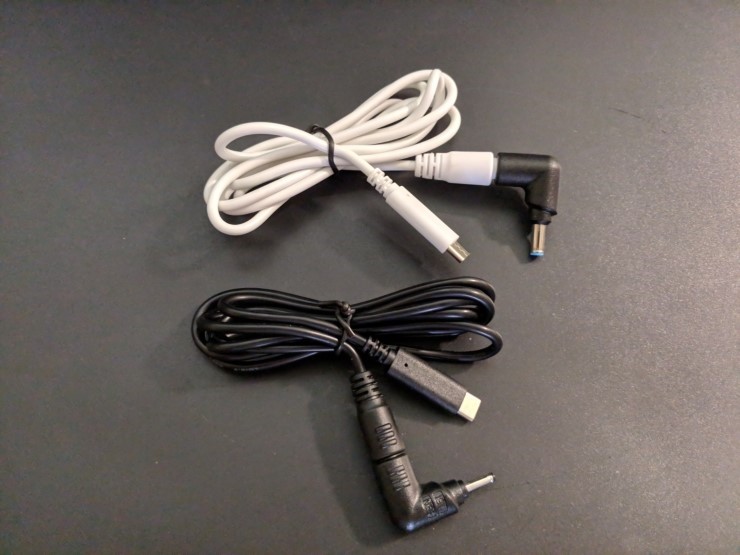

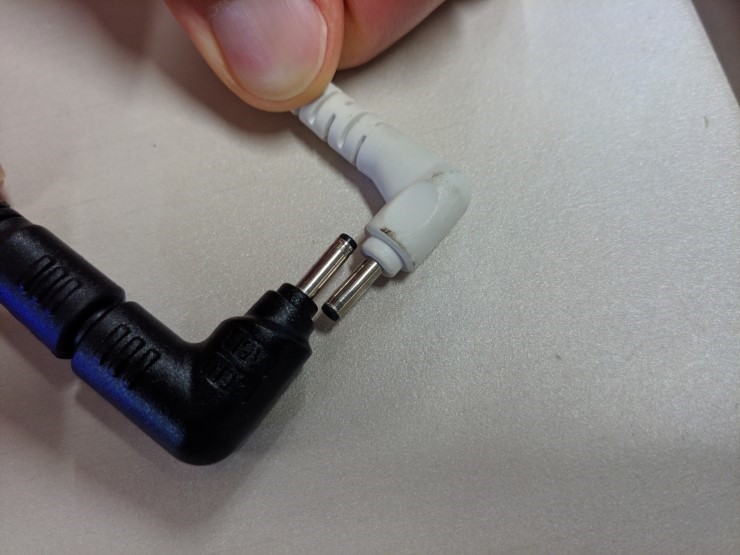

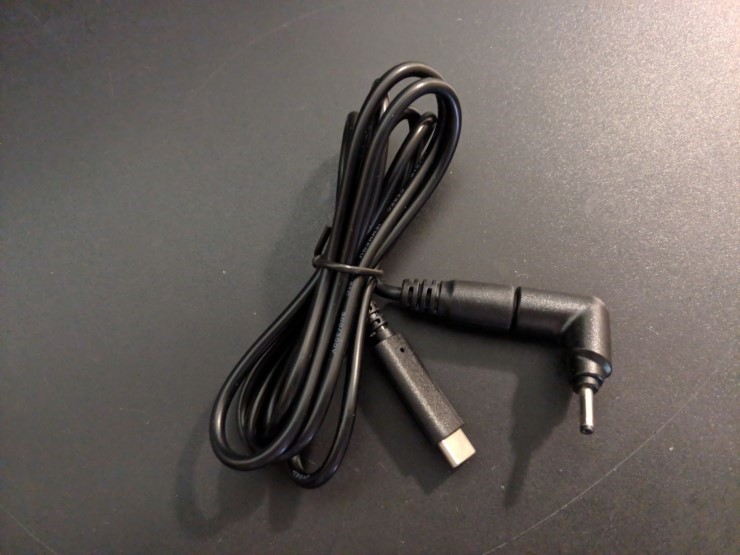

기존에 가지고 있는 Sample은 흰색 케이블 입니다만,
금번에 블랙 케이블로만 구입하였습니다.



흰색 케이블도 나름 이쁘지만,
유광 블랙케이블은오염이 되지 않기 떄문에

장기간 사용에 문제가 없을 것 같습니다. ^^

무엇보다 DC플러그 색상이 검은색이라서, ㅎㅎㅎ

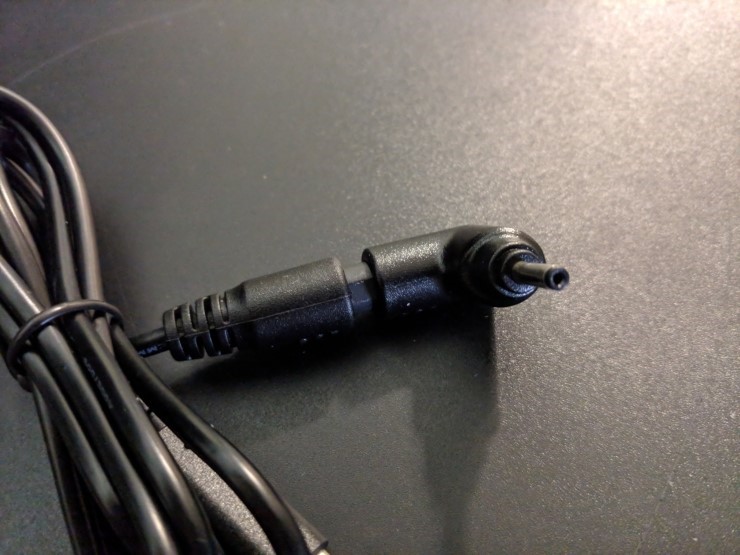

제품명은 LS-C3C입니다.
USB-C 타입 케이블로서 케이블 길이는 120cm입니다.

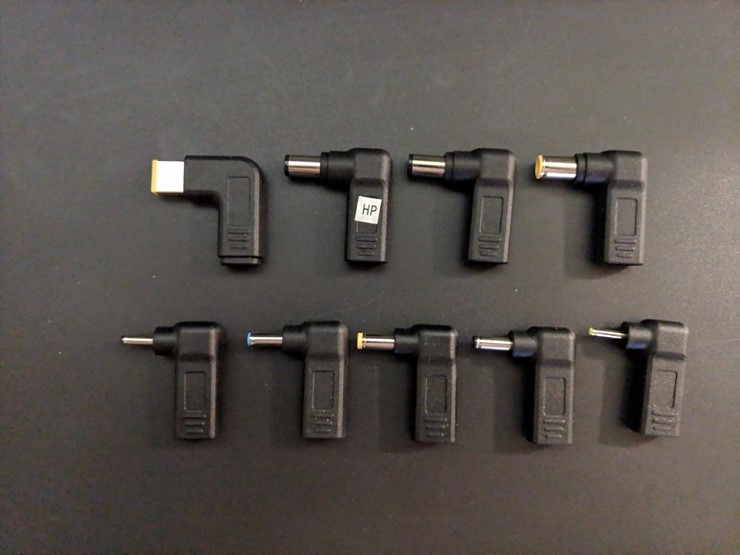

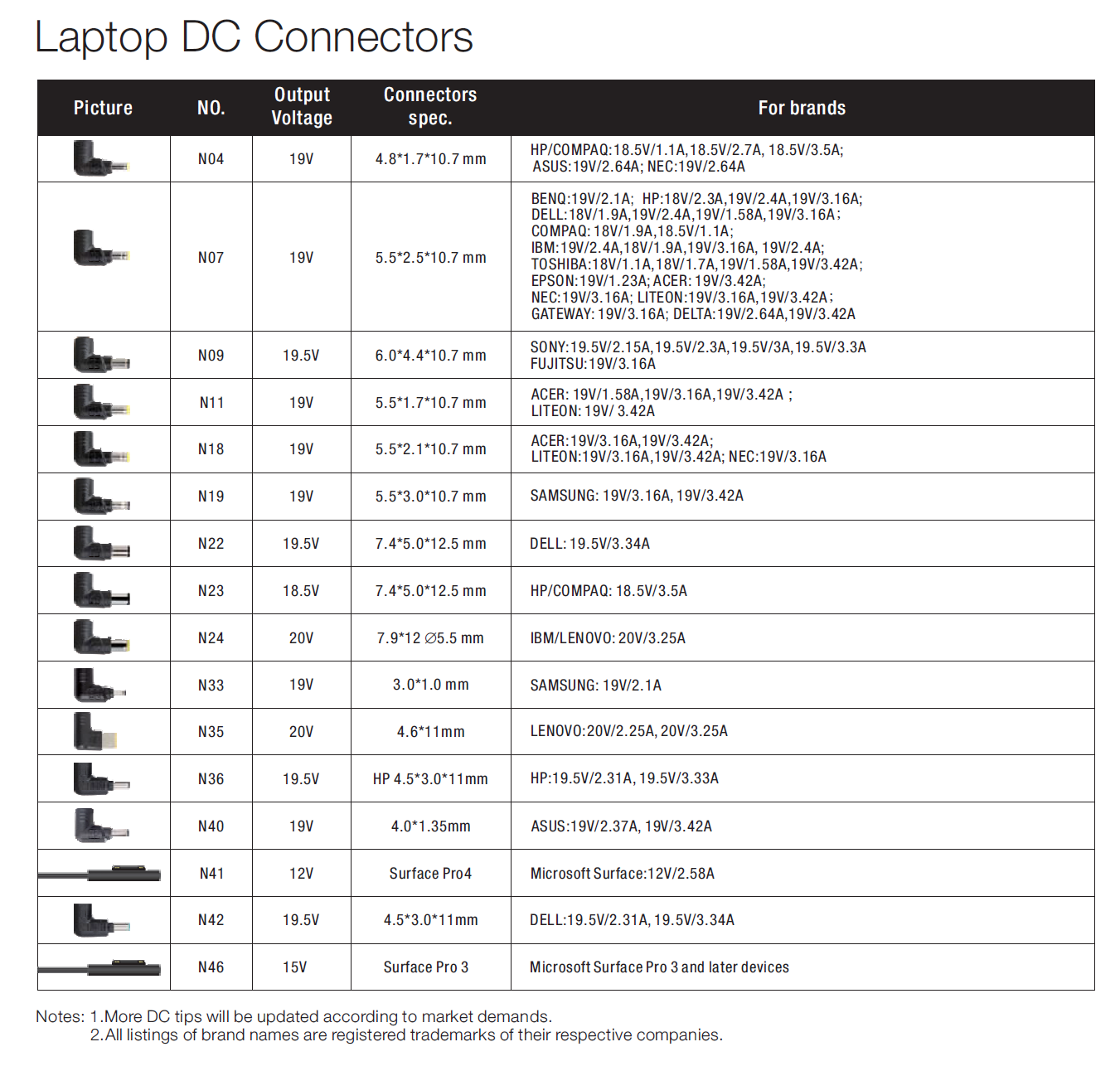

하기 LS-C3C 케이블에 대응되는 DC플러그 종류 목록입니다.



DC플러그 종류 list

No. Model Size Output
Voltage
Replacement Models
1 N04 4.8*1.7*10.7mm 19V HP/COMPAQ:18.5V/2.7A,18.5V/3.5A,18.5V/3.8A,18.5V/4.9A,
18.5V6.5A,19V6.3A

DELTA:
19V/2.64A,19V6.3A;
ASUS:19V/2.64A; NEC:19V/2.64A
2 N13 6.3*3.0*10.7mm 15V TOSHIBA:15V/3A,15V/4A,15V/5A,15V/6A;
NEC:15V4A,15V/6A
3 N18 5.5*2.1*10.7mm 19V ACER:19V/3.16A,19V/3.42A,19V/4.74A;
LITEON:19V/3.16A,19V/3.42A;
NEC:19V/3.16A
4 N07 5.5*2.5*10.7mm 19V BENQ:19V2.1A,IBM:18V1.9A,19V2.4A,19V3.16A,19V/4.2A;
DELL:19V/3.16A,19V/3.42A; DELTA:19V/2.64A,19V/6.3A COMPAQ/HP:18.5V/4.9A,19V/4.9A,18.5V/6.5A,19V/6.3A,19V/7.1A,19V/7.9A;
TOSHIBA:18V1.9A,18V1.7A,19V1.58A,19V/3.16A,19V/3.42A,19V/4.74A,   19V/6.3A;
ASUS:19V
5 N14 5.5*2.5*10.7mm 16V IBM:16V/2.2A,16V1.88A,16V/3.36A,16V/3.5A,16V/4.5A
DELTA:15V1A,16V3.5A,16V4.5A, ACER:16V3.75A
6 N19 5.5*3.0*10.7mm 19V SAMSUNG: 19V/3.16A,19V/3.75A,19V/4.22A,19V/4.74A
7 N06 6.0*4.3*10.7mm 16V SONY: 16V/3.42A,16V/3.75A,16V/4A.
FUJITSU: 16V/3.36A, 16V/3.75A
8 N09 6.0*4.3*10.7mm 19.5V SONY:19.5V/2.7A,19.5V/3A,19.5V/4.1A,19.5V/4.7A,19.5V/5.13A,19.5V/6.15A, 19.5V/7.7A;
FUJITSU: 19V/3.16A, 19V/3.69A, 19V/4.22A
9 N11 5.5*1.7*10.7mm 19V TOSHIBA: 19V/3.95A;
ACER: 19V1.58A,19V3.16A,19V/3.42A;
LITEON:19V3.42A,
DELTA: 20V/3.5A
10 N22 7.4*5.0*12.5mm 19.5V DELL: 19.5V/3.34A, 19.5V/4.62A etc.
11 N27 W7.3*7.4mm 3pin 20V DELL: 20V/3.5A,20V/4.5A etc.
12 N16 3.5*1.35*9.5mm 22V SHARP: 22V/1.8A,22V/2.04A
13 N24 7.9*5.5*0.9mm 20V IBM/LENOVO: 20V/4.5A,20V/3.25A etc.
14 N23 7.4*5.0*12.5mm 18.5V HP/COMPAQ: 18.5V3.5A,18.5V/4.9A etc.
15 N08 5.5*2.5*10.7mm 12V LCD: 12V1A,12V2A,12V2.5A,12V3A,12V3.5A,12V4A,
12V 5A,12V6A,12V7A,12V8A
16 N30 5.5*2.5*10.7mm 14V Samsung: 14V 3A, 14V 3.5A
17 N17 4.8*1.7*10.7mm   19V HP: 18.5V 3.5A, 19V 4.74A with Bullet Shape
18 N01 4.8*1.7*10.7mm 10V ASUS: 9.5V 2.315A
19 N02 4.8*1.7*10.7mm 12V HP:12V2.5A, 12V3.5A, Asus:12V3A -
20 N03  5.5×2.5×10.7mm 20V Lenovo:20V2A, Delta:20V1.2A,
IBM:20V2A, LG:20V2A, MSI:20V2A,LS:20V3.25A
21 N05 4.0×1.7×10.7mm 19V HP:19V 1.58A ,
22 N10 6.0×4.4×10.7mm 14V DELL :14V3A, Samsung: 14V3A,14V4A
23 N12  4.0×1.7×10.7mm 12V Samsung: 12V3.5A, Kodak: 12V2A
24 N20  2.35×0.7×9MM 19V Asus:19V2.1A
25 N32 4.8*1.7*28mm 19.5V HP: Ultrabook etc.
26 N33 3.0*1.0*0.8 19V Samsung: Ultrabook etc.
27 N34 3.5*1.35*10mm 19V Fujitsu tablet PC.
28 N35 11*5.6*11mm
square tip
20V Lenovo: 20V2.25A,
29 N36 4.5*3.0 with pin  19.5V HP: 19.5V2.31A,
30  N40 4.0*1.35*10.7mm 19V Asus: 19V 2.37A, 19V 3.42A
31 N41 Surface Pro4 12V Microsoft: 12V2.58A IC code
32 N42 4.5*3.0*11mm with pin 19.5V DELL: 19.5V2.31A
33 N46 Surface Pro5 15V Microsoft: 15V 2.58A IC code

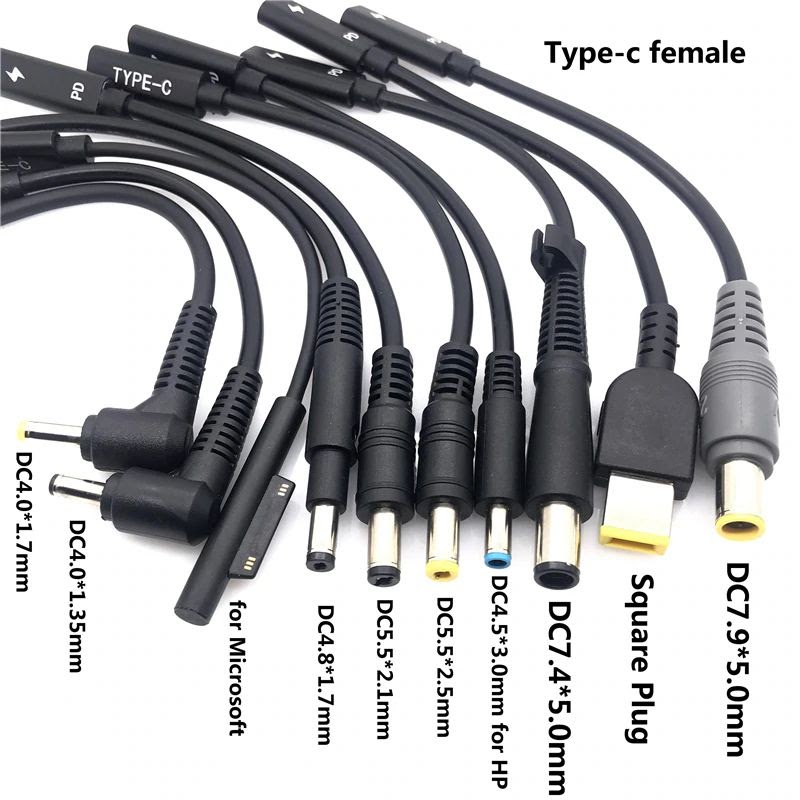

총 33가지 종류기 지원되어 집니다. ^^;;

이 정도면, 왠만한 노트북 및 Mini PC와 모니터 종류는

거의 맞출 수 있을 것 같습니다. ㅎㅎㅎㅎ



문제는 이 DC플러그 선택을 하기 위해서,

본이이 사용하시고 계신 노트북 어댑터관련 정보를

먼저 체크하신 후,  본인이 필요로 되는 DC플러그 타입을 찾으셔야만 합니다. ^^

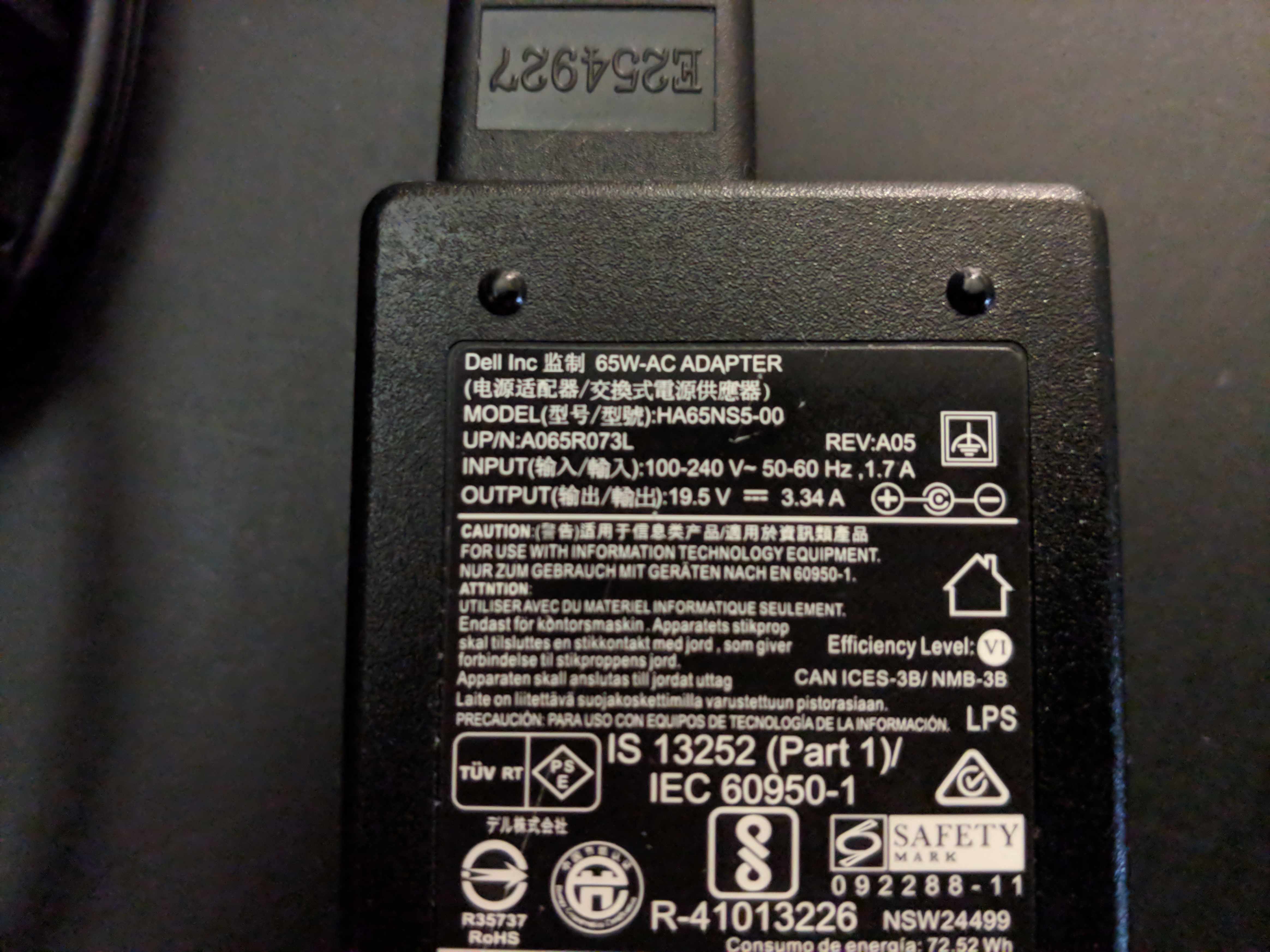

하기 Dell 어댑터를 보면  65W AC ADAPTER라고 적혀 있습니다.

그 아래쪽에 OUTPUT : 19.5V 3.334A 라고 적혀 있습니다.

위의 List에서 찾아 보면, N07 플러그가 맞을 것 같습니다.
(Voltae(V)는 반드시 맞춰야 합니다만, A는 약간 달라도 사용에 문제 없습니다.)







USB PD 어댑터 선정



USB-C 타입 USB-PD 케이블은

USB PD 어댑터에 따라서 지원되는 최대 전력이 달라집니다.

1) 만일 18W짜리 USB PD 어댑터를 쓴다면,

19V 1A under로 전원 공급이 되게 됩니다.



그러면, 연결한 노트북이 30W 이상을 요구 할 경우,

전원 부족으로 파워 온이 되지 않게 됩니다.



2) 그러므로,

반드시, 노트북의 최소 전원 요청 이상의 USB PD 어댑터나

USB PD 멀티 충전기를 사용하셔야만 합니다.

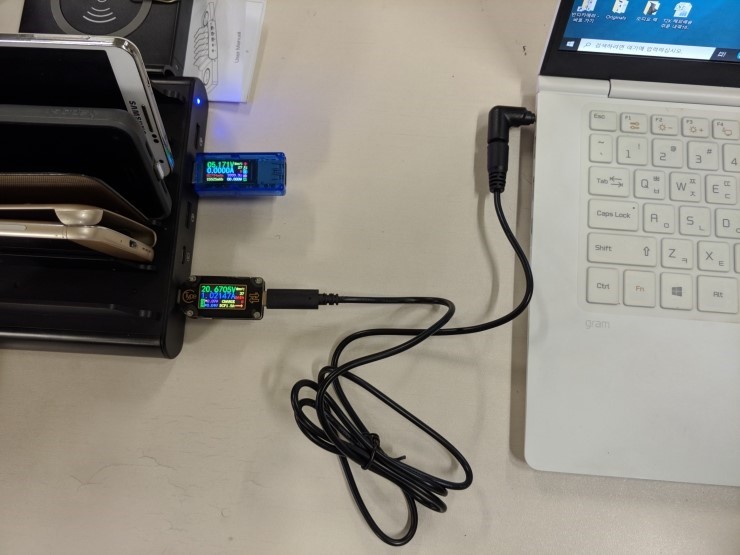

제가 test한 LVSUN LS-PD 110T 2C 3A 멀티충전기 기준으로

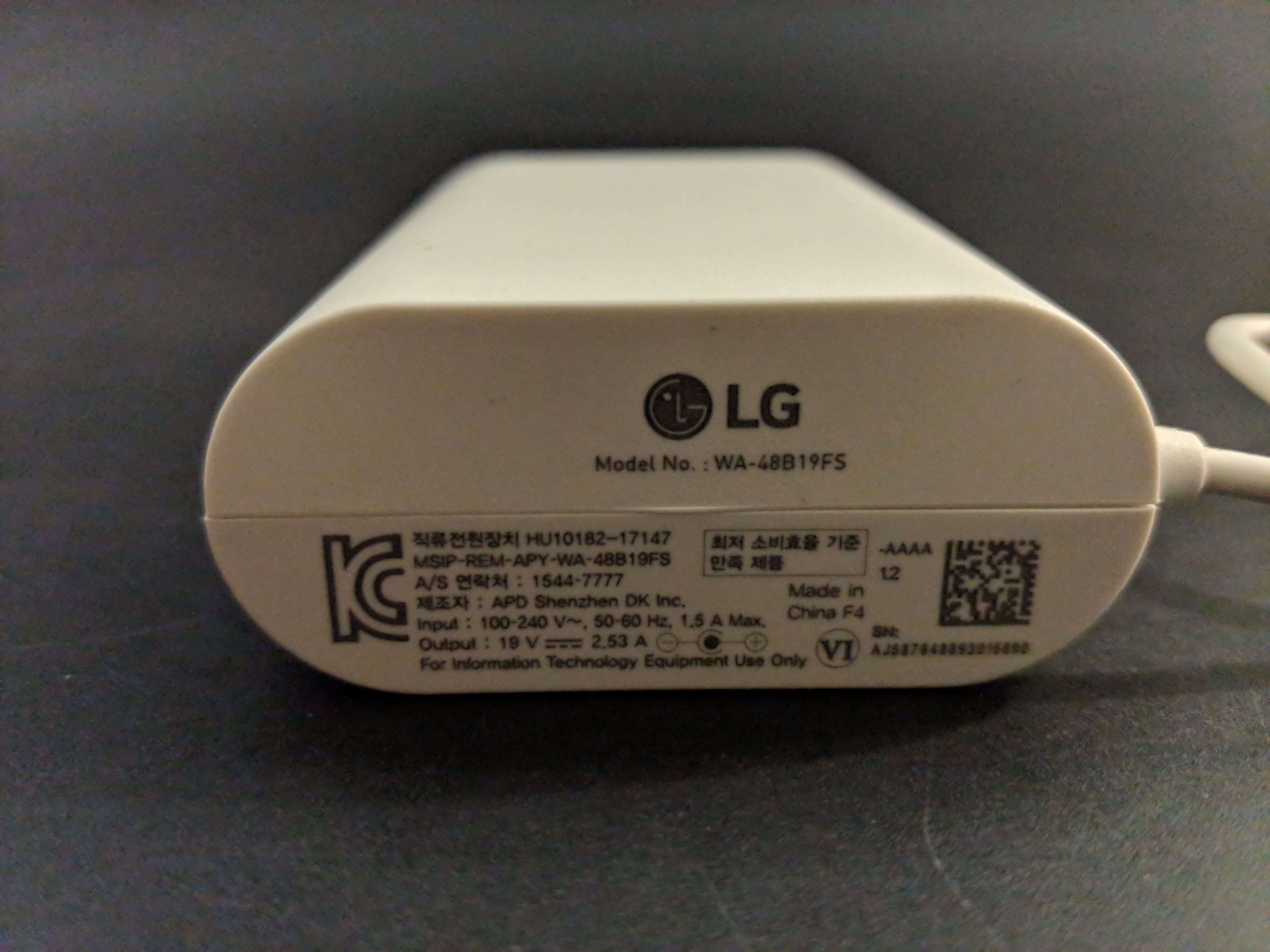

LG 45W 그램 노트북을 test 해 보았습니다.



하기와 같이, USB-PD 멀티 충전기 USB-C포트에 연결하였습니다.



멀티 충전기는 USB-C 포트 2개가 지원되고, 110W까지 지원되므로

멀티 충전기 총 110W  - 45W(노트북 전원) = 65W를 추가로 활용 할 수 있습니다.
서브 모니터 전원을 이런 방식으로 USB-C 연결로 추가 사용도 가능합니다. ^^

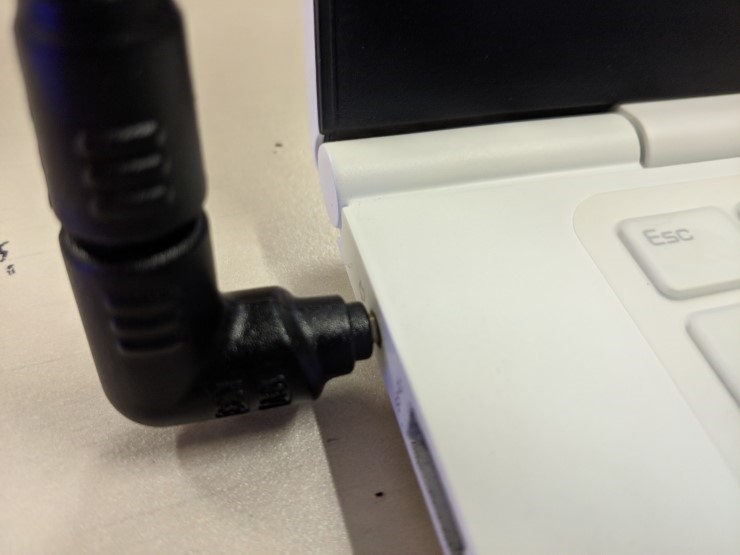

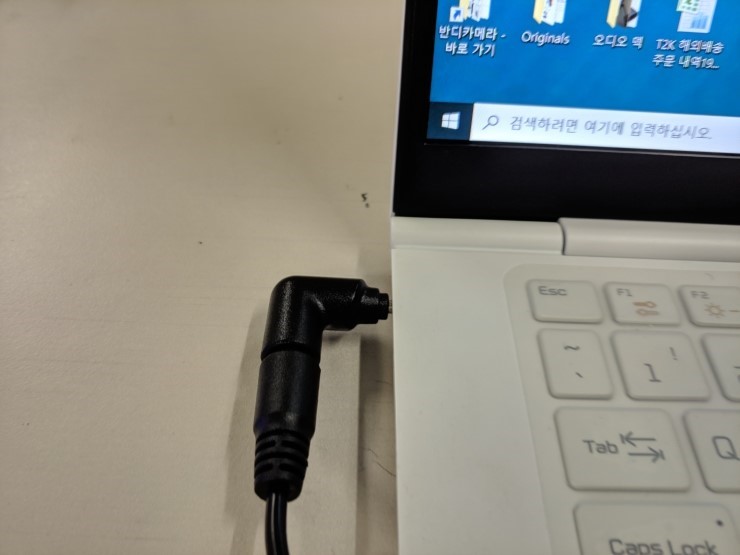

DC플러그 삽입 상태는 양호합니다만,

좌우 흔들림이 조금 있고, 약간 덜 삽입되는 것 처럼 보여집니다. ^^;;


이는 DC플러그의 길이가 순정 노트북 어댑터 플러그 보다,

약간 길게 만들어져서 그런 것으로 확인이 되었습니다. ^^





LVSUN Type-C USB-PD 트리거 케이블 + DC플러그는

USB PD 충전기 제조 판매 회사에서 만들어진 번들 제품이라서,

일단 안정성이 있어 보입니다  ^^

제가 test한 바로는 최대 70W까지는 안심하고 사용이 가능한 것으로 보여집니다.

(더 높은 전원을 요구하는 노트북에서는 아직 test한 적이 없어서 ㅎㅎㅎ)

그리고 무엇보다도 다양한 DC플러그를 지원하므로서,

향후 노트북이 바뀌어져도, DC플러그만 추가 구입하여 사용이 가능합니다.





기능은 아주 간단합니다만,

DC플러그 찾으시는데 있어서, 약간의 기술 내용을 이해하셔야만 합니다.


적당한 USB-PD 어댑터를 구하신후,
노트북 제품명 파워 어댑터를 검색해 보시고

DC 플러그를 체크 하시기 바랍니다.







감사합니다






========================================
