추가내용 200928)
65W 제품에서 문제가 있었던 충전 리플레쉬 현상이
120W 제품에도 있는 것으로 확인되었습니다 .ㅠ.ㅠ

충전리플레쉬현상은 기존 1개의 포트 충전중에, 다른 포트 충전을 위하여 케이블을 꼽으면
충전상태를 재 조정하기 위하여 한번 충전이 꺼졌다가

충전량 재분배가 되는 현상입니다.

일반적으로 배터리가 내장되어 있는 제품에는 크게 문제가 없습니다만,
배터리 내장이 없는 제품의 경우, 리부팅되는 결과를 가지게 되므로

주의하셔서 사용이 필요합니다.





========================





안녕하십니까 ?  EddyLab입니다.









괴물급급 120W 휴대용 충전기가 하나 나와서

관련 제품 내용을 올려 드립니다. ^^

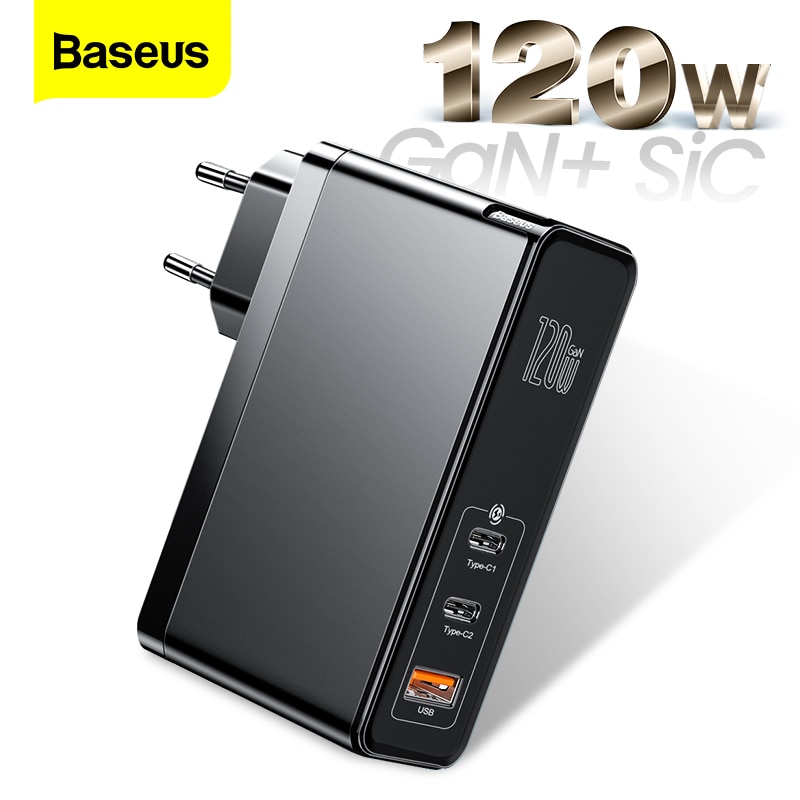

Baseus 120W GaN SiC USB C Charger Quick Charge 4.0 3.0 QC Type C PD Fast USB Charger

















120W 2C 1A 지원 휴대용 어댑터 입니다.

방식으로는 GaN은 아니고,
GaN + SiC 방식이라고 적혀 있는 것으로 보아서는,

1C는 GaN방식이고, 나머지  1C 1A는 SiC 방식이 아닌가 추정하고 있습니다.






Input

AC100-240V~,50/60Hz,3.0A



Output

Type-C1 Output: 3.3-20V/5A,5V/3A,9V/3A,12V/3A,15V/3A,20V/5A Max.

Type-C2 Output: 3.3-20V/5A,5V/3A,9V/3A,12V/3A,15V/3A,20V/5A Max.

USB A Output: 4.5V/5A,5V/4.5A,5V/3A,9V/3A,12V/2.5A,20V-1.5A Max.



Type-C1+Type-C2 output:60W+60W

Type-C1 Ouput: 5V/3A,9V/3A,12V/3A,15V/3A,20V/3A Max.

Type-C2 Output:5V/3A,9V/3A,12V/3A,15V/3A,20V/3A Max.



Type-C1 / Type-C2+USB-A output:87W+30w

Type-C1 / Type-C2:5V/3A,9V/3A,12V/3A,15V/3A,20V/4.35A Max

USB-A 30W:4.5V/5A,5V/4.5A,5V/3A,9V/3A,12V/2.5A,20V/1.5A Max



Type-C1+Type-C2+USB-A output:60W+30W+30W



Type-C1 60W:5V/3A,9V/3A,12V/3A,15V/3A,20V/3A Max,

Type-C2 30W:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A Max

USB-A 30W:4.5V/5A,5V/4.5A,5V/3A,9V/3A,12V/2.5A,20V/1.5A Max

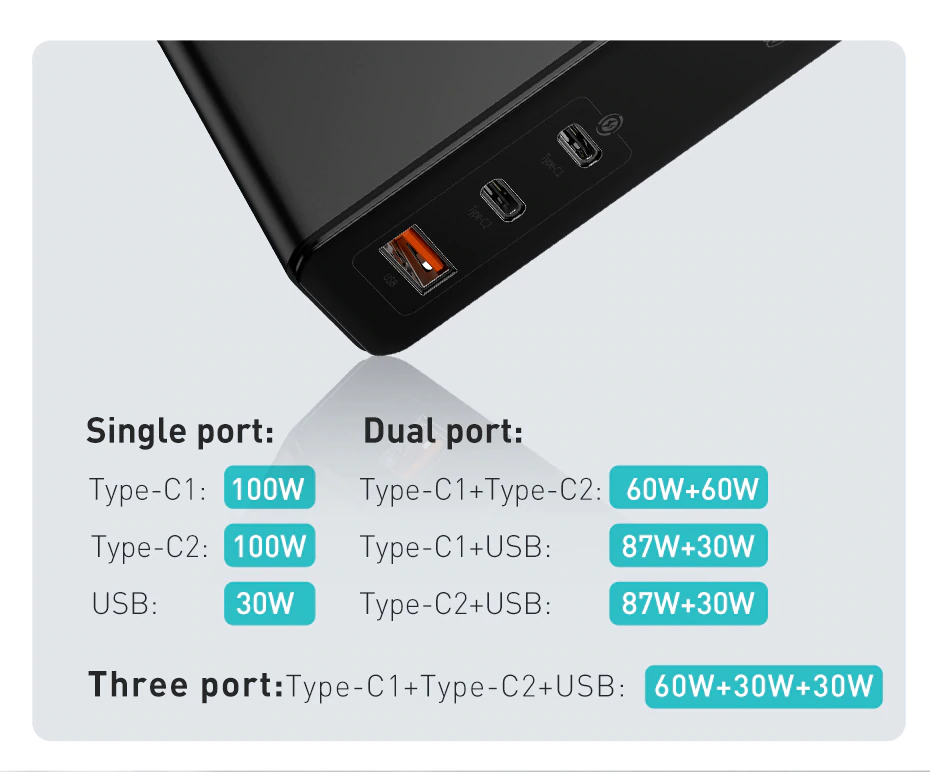

위의 Output관련 Data를 참조 하면,

USB-C 2포트 동시 충전기준으로
Type-C1+Type-C2 output:60W+60W
Type-C1 / Type-C2+USB-A output:87W+30w

3포트 동시 충전기준으로
Type-C1+Type-C2+USB-A output:60W+30W+30W

이렇게 지원 된다고 설명이 되어 있네요



USB-C 포트 1개로 5V 20A 100W 지원이 가능하고,



60W 노트북 2개는 붙일 수 있고,

60W노트북 1개랑, USB-C 모니터 1개도
같이 연결 사용할 수 있을 듯 보입니다.









보통 이정도 지원제품 휴대용 충전기는
데스트용 충전기와 사이즈가 비슷하게 되어 버립니다.

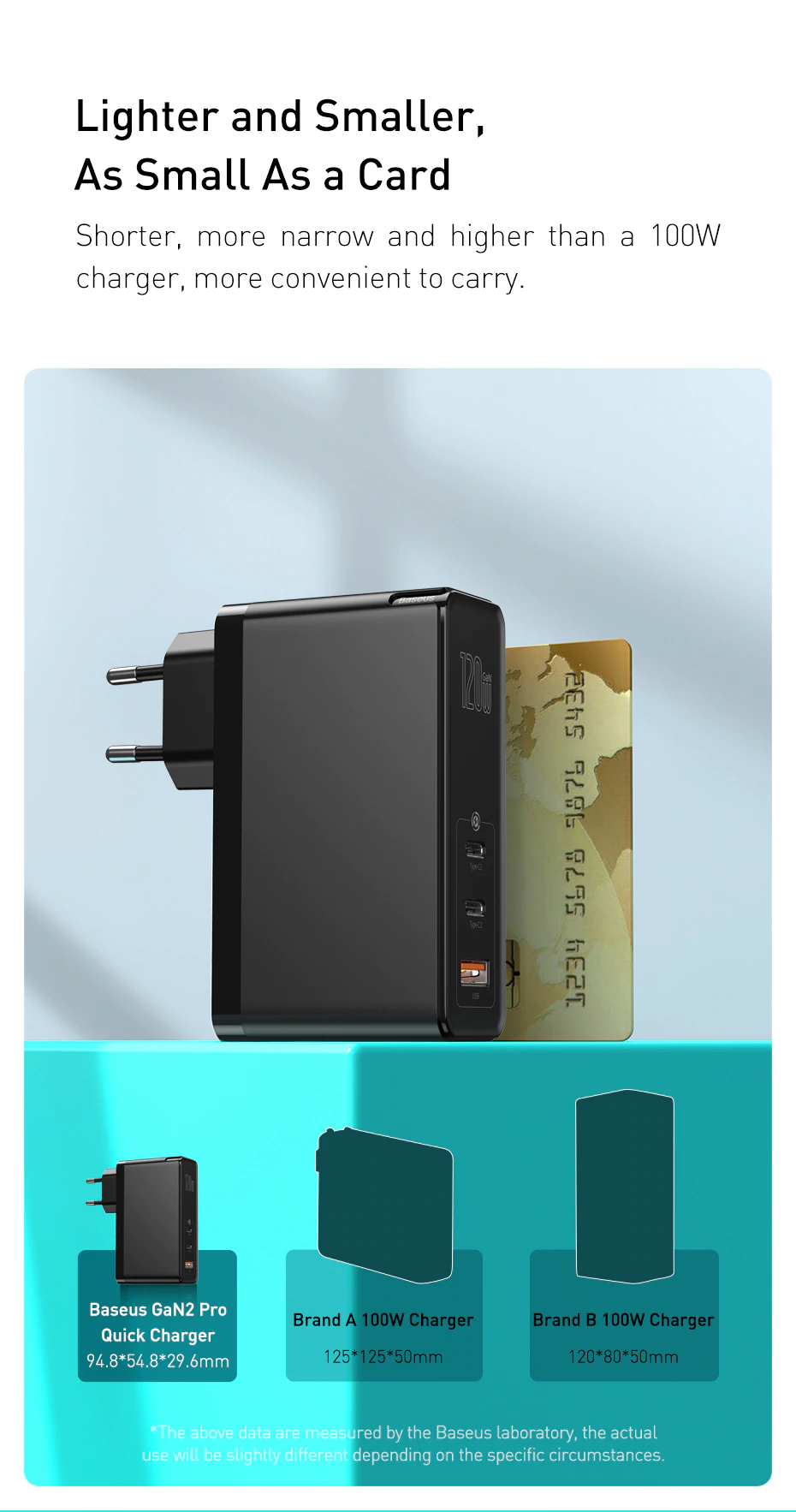

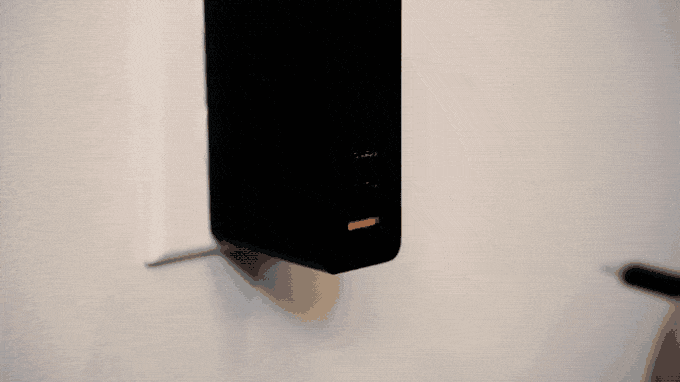

이 제품은 94.8x54.8x29.6mm 사이즈가 나오는데,
다른 100W제품과는 다르게, 충전기 제품을 세로길이쪽을 길게 만들었네요.

100W급 제품은 일단 사이즈가 크기 때문에,
세로쪽이든 가로쪽이든 한쪽으로 크게 만들 수 밖에는 없습니다. ㅠ.ㅠ

참조) USB PD 2C 2A 4개포트 하이퍼주스 제품






이 제품은 하기와 같이 멀티탭 2개는 잡아먹게 됩니다. ㅎㅎㅎ
대신 흔들리지 않고 고정은 잘 될 듯 보이네요 ^^





삼성 PPS 45W 충전와 USB-A QC 4.0도 지원된다고 하네요 ^^









100W급이면 발열관련도 걱정이 됩니다만,

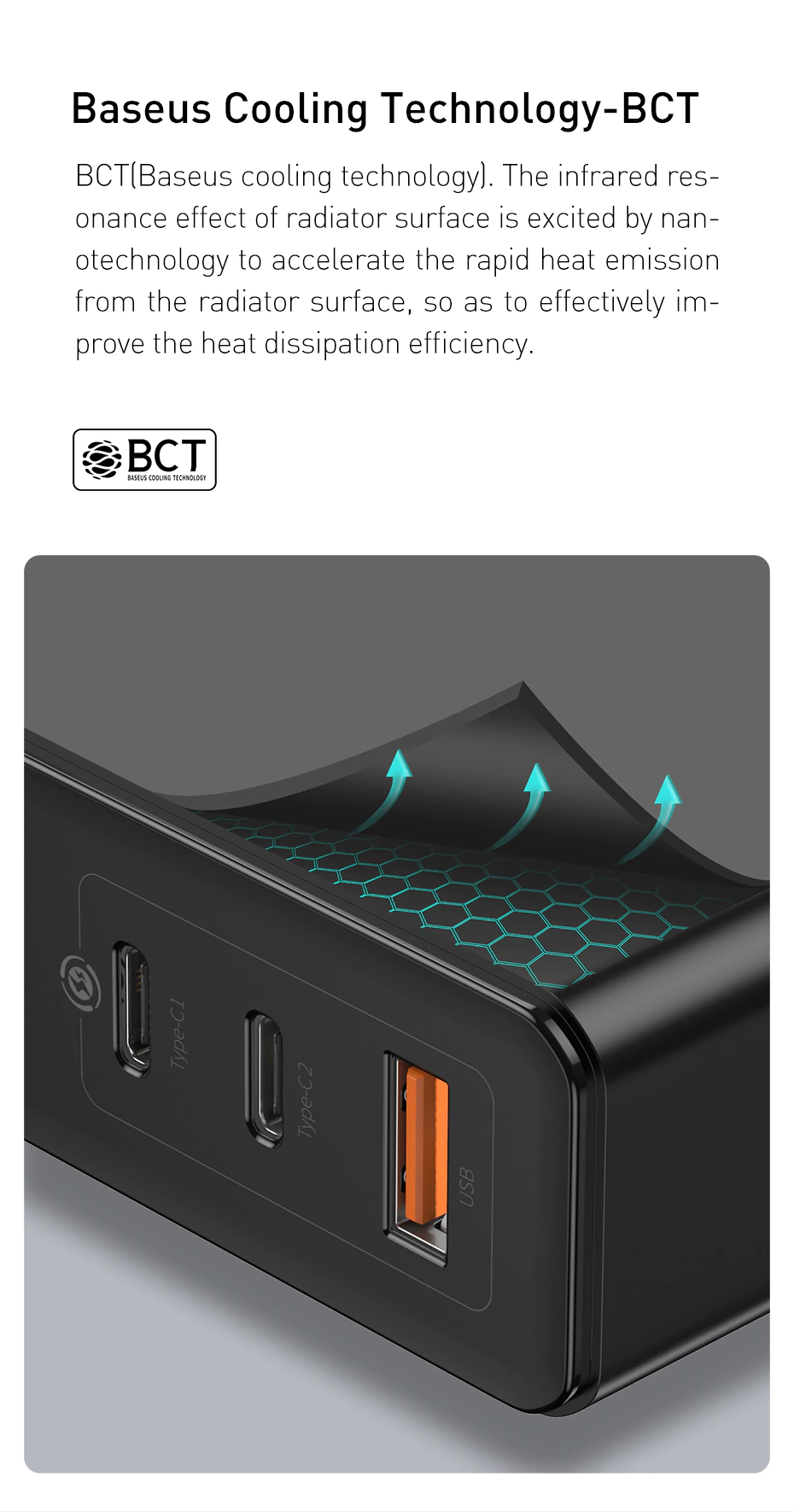

발열패드를 붙여서 쿨링시스템을 만들었다고 하는데


발열이 잘 되면, 제품 표면은 더 뜨거워 지게 되므로,
이것은 한번 Test를 해 봐야지 알 수 있겠네요..

================================================





그리고 신규 33종 USB-C DC플러그, & DC케이블 커넥터 중

USB-C DC플러그를 소개해 드렸고,



이제 나머지 DC케이블 커넥터가 입고 완료 되었습니다.







EddyLab USB-C PD (F) to DC플러그
& USB-C PD (F) to DC케이블

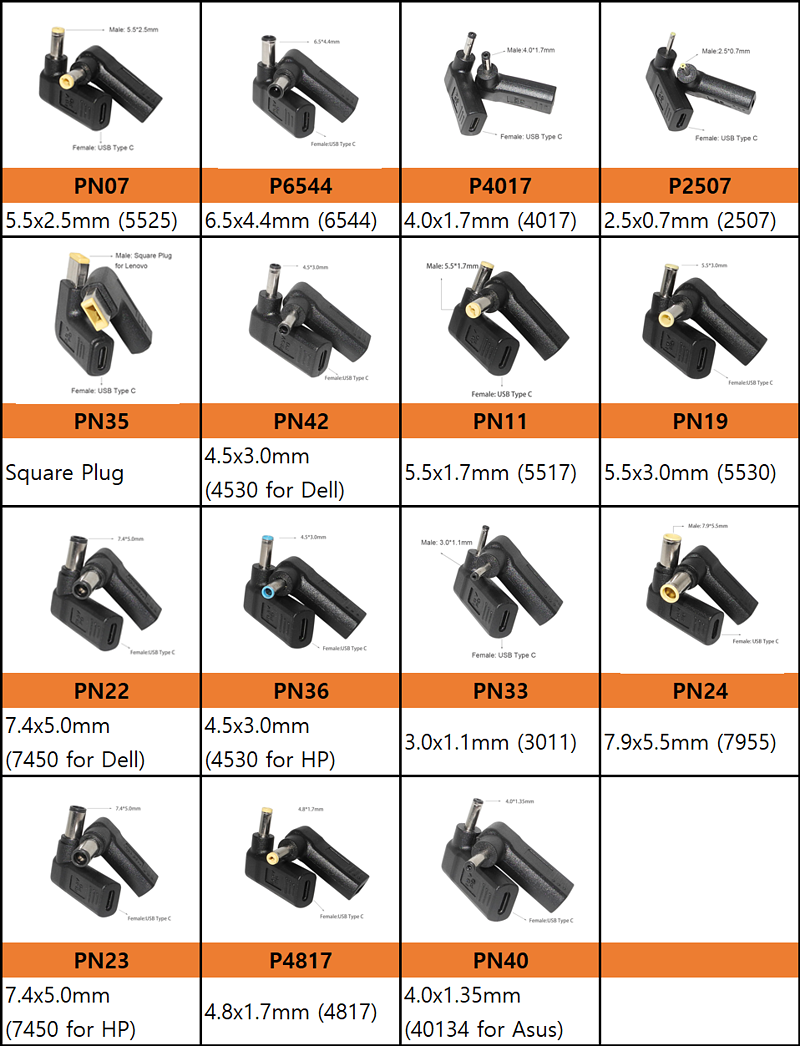

(1) USB-C PD (F) to DC플러그 타입







(2) USB-C PD (F) to DC케이블 타입









다음주 월요일 부터 구입이 가능하도록 조치해 놓겠습니다.


EddyLab USB-C PD (F) to DC플러그 판매 링크
https://smartstore.naver.com/eddylab7/products/4972885085



노트북어뎁터 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



노트북 파워어댑터 호환성 USB-C to DC플러그 찾는 방법



1. 사용하고 계시는 노트북 파워어댑터 뒷면을 확인 해 주시기 바랍니다.

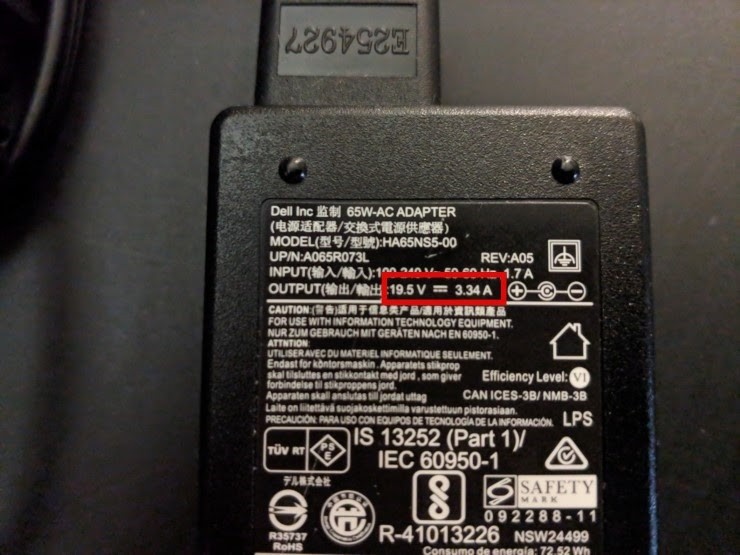

제가 사용하는 Dell 노트북 어댑터 입니다.



하기 어댑터에 65W-AC ADAPTER라고 적혀 있네요..

이는 65W전원이 필요하게 되므로,

반드시 65W이상의 USB-PD 어댑터를 준비 해 주시기 바랍니다.



저는 87W와 110W Type-C PD지원하는 제품을 사용하고 있으므로,

사용에 문제가 없습니다.





Dell 노트북 어댑터에 Output 정보를 보면,

19.5V / 3.34A 라고 적혀 있네요...



DC플러그 목록에서, Dell 종류를 찾아 보겠습니다.

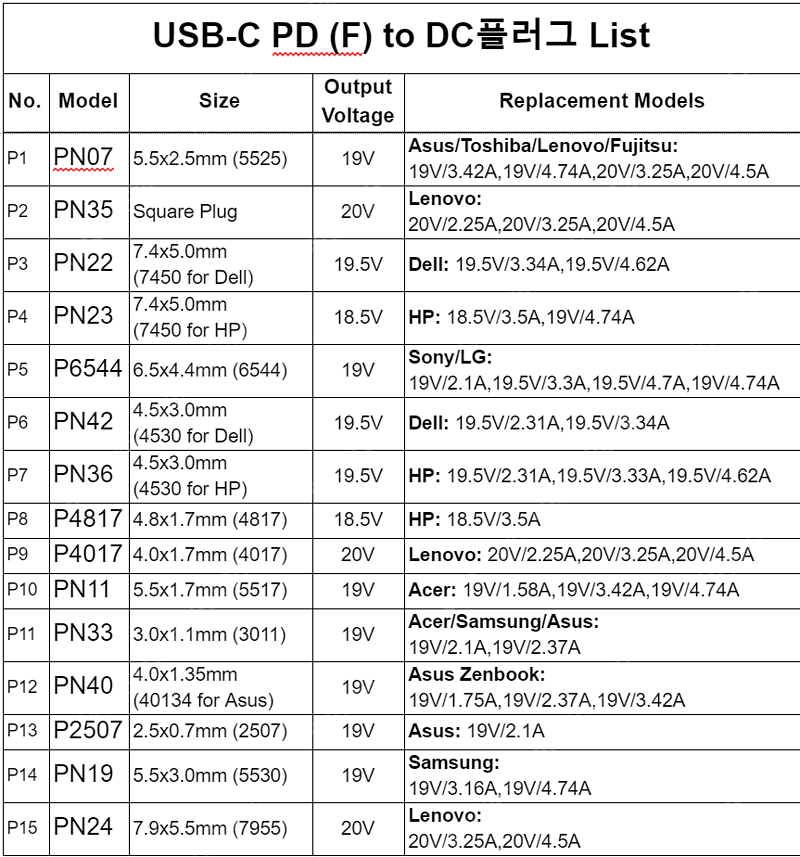

DC플러그 목록에 Dell 기종이 명시되어져 있습니다.

C3

CN22

7.4x5.0mm
(7450 for Dell)

19.5V

Dell: 19.5V/3.34A,19.5V/4.62A




2. LG 2018년 그램 노트북입니다.



Output : 19V 2.53A 어댑터를 사용하고 있습니다.

19V * 2.53A = 48.07W 제품입니다.



그러므로 반드시 50W이상의 USB PD 충전기를 사용하셔야 합니다.



DC플러그 목록에는 LG제품에 대한 정보가 없습니다. ^^;;



어댑터 품명인 HU10182-17147을 인터넷에서 검색해 봅니다.



검색결과 어댑터 판매 회사에 HU10182-17147정보를 보면,

외경 3.0 * 내경 1.0mm 를 확인 할 수 있습니다.



DC플러그 목록에 외경, 내경 Size정보를 기초로 찾을 수 있습니다.

C9

CN33

3.0x1.1mm (3011)

19V

Acer/Samsung/Asus:

19V/2.1A,19V/2.37A

(주) 3.0x1.1mm 와 3.0x1.0mm가 약간 차이가 있습니다만,
직접연결 test를 해 보면, 문제가 없었습니다.




3. MSI 브랜드 노트북제품으로

파워어댑터 제품명이 MS-1756이네요



2) 구글에서 "MSI ms-1756 어댑터"를 검색해 보면,

http://bitly.kr/Vx358YOOfl



MSI ms-1756 어댑터 관련 정보를 보실 수 있습니다.



3) 관련 정보 검색 중에 하기 링크 내용이 있네요

MSI MS-1756 호환 노트북 충전기 아답터 19V 6.32A - 옥션

http://itempage3.auction.co.kr/DetailView.aspx?itemno=B614441568



호환성 어댑터 정보에

5.5mm * 2.5mm DC플러그 정보가 있습니다.



잭(TiP) 규격(Size)

외경 : 5,5mm

내경 : 2.5mm



5.5mm * 2.5mm / 19V 6.32A 정보를 기초로

DC플러그 목록에 외경, 내경 Size정보를 기초로 찾을 수 있습니다.

C1

CN07

5.5x2.5mm (5525)

19V

Asus/Toshiba/Lenovo/Fujitsu:

19V/3.42A,19V/4.74A,20V/3.25A,20V/4.5A




Q1) 저는 acer 1 A114-31 모델을 쓰는데 위에 모델표에서 N11 모델이 사이즈는 맞는데, 전류(A)와 와트(W)가 조금 틀리네요 .

제 노트북은 19v 2.37a 이고 N11 은 19v 3.16a 라서 15w 차이가 나는데 그냥 써도 괜찮을까요?



(A1) 노트북 부하 자체에 따라 입력 전류량(A)가 달라지기 때문에 사용에 문제가 없습니다.



Q2) 65W노트북에 40W충전기 또는 보조배터리를 연결하여 사용한다면, 문제가 있을까요 ?  아니면 충전이 느린 것 뿐인가요 ?

A2) 네 ^^  일반적으로 노트북 충전은 노트북 내장 배터리에 충전이 되게 됩니다. 그러므로, 노트북은 부팅이 되어져서 사용은 가능합니다만, 내장배터리의 배터리 잔량이 계속 떨어지게 됩니다.  결국 Full 충전에 되지 않게 됩니다. ^^;;



일반 휴대폰 USB-PD 충전기(18~25W)로는 노트북급 충전지원 할 수 없습니다.
반드시 충전기는 65W이상의 USB PD 충전기를 사용해야만 합니다.



Dell 노트북의경우, 노트북 부팅시 전원공급상태정보를 확인하고, 입력전원(W)가 틀린 경우, 경고메시지가 나타나는 경우가 있습니다.
이는 입력 전류량(A)가 부족한 경우 나타나게 됩니다.
이 경우, PD충전기으로부터 입력전원이 부족하거나, PD케이블이 정상적으로 전원공급이 되지 않는 경우가 있으므로, 참조 해 주시기 바랍니다.



(주2) 외장USB-C PD 배터리를 이용하실 경우,
외장USB-C PD배터리는 반드시 20V 지원용인지를 확인하시기 바랍니다.
12V 지원용으로는 노트북급 충전지원을 할 수 없습니다.



Q3) 60W이상 USB-PD충전기를 사용하여,노트북에 연결하였습니다만,

내장배터리에 충전이 안되고, 노트북 전원이 켜지지가 않네요.


(A3) USB-C PD Cable은 65W 이상 지원이 가능한 Cable을 사용하셔야만 합니다.

USB-C PD Cable의 특성으로 정상적인 충전이 되지 않을 수도 있습니다.




=========================
