안녕하십니까 ? EddyLab입니다.







2020년 하반기 부터
HDMI2.1 정식 인증 ("ATC")가 진행되고,
JCE사에서 최초로 인증 HDMI2.1소식과 함께

몇몇 유명한 Cable회사의 HDMI2.1 인증 케이블 제품이 출시 되기 시작하였습니다.

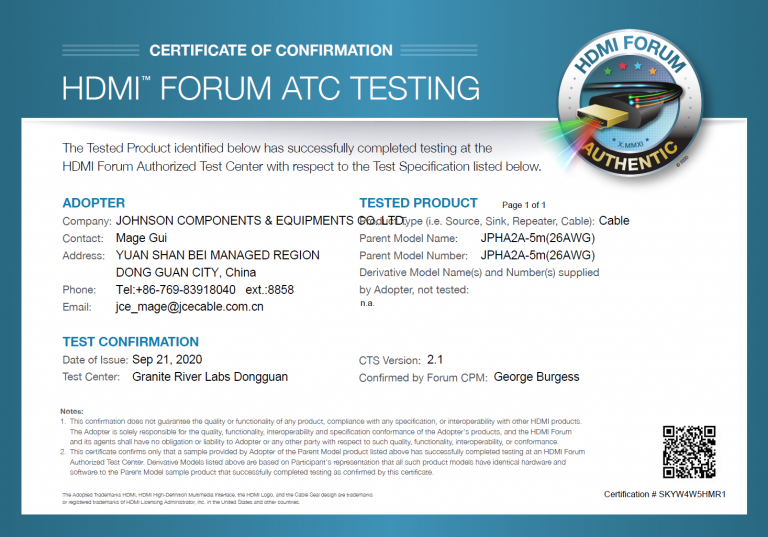

World 1st Ultra High Speed HDMI® Cable Certification
(2020년9월21일기준)

– JCE는 울트라 고속 HDMI® 케이블 인증을 획득한 세계 최초의 HDMI 어댑터입니다.

– JCE(CTi Group의 회원)는 고성능 케이블 어셈블리 제조업체로 HDMI 라이센싱 관리자로부터 Ultra High Speed HDMI® 케이블 인증을 받았습니다.

– JCE는 UHS 인증을 획득한 세계 최초의 HDMI 채택자이며, 가장 슬림하고 긴 UHS 케이블의 가장 완성도가 높은 제품군을 보유하고 있습니다.

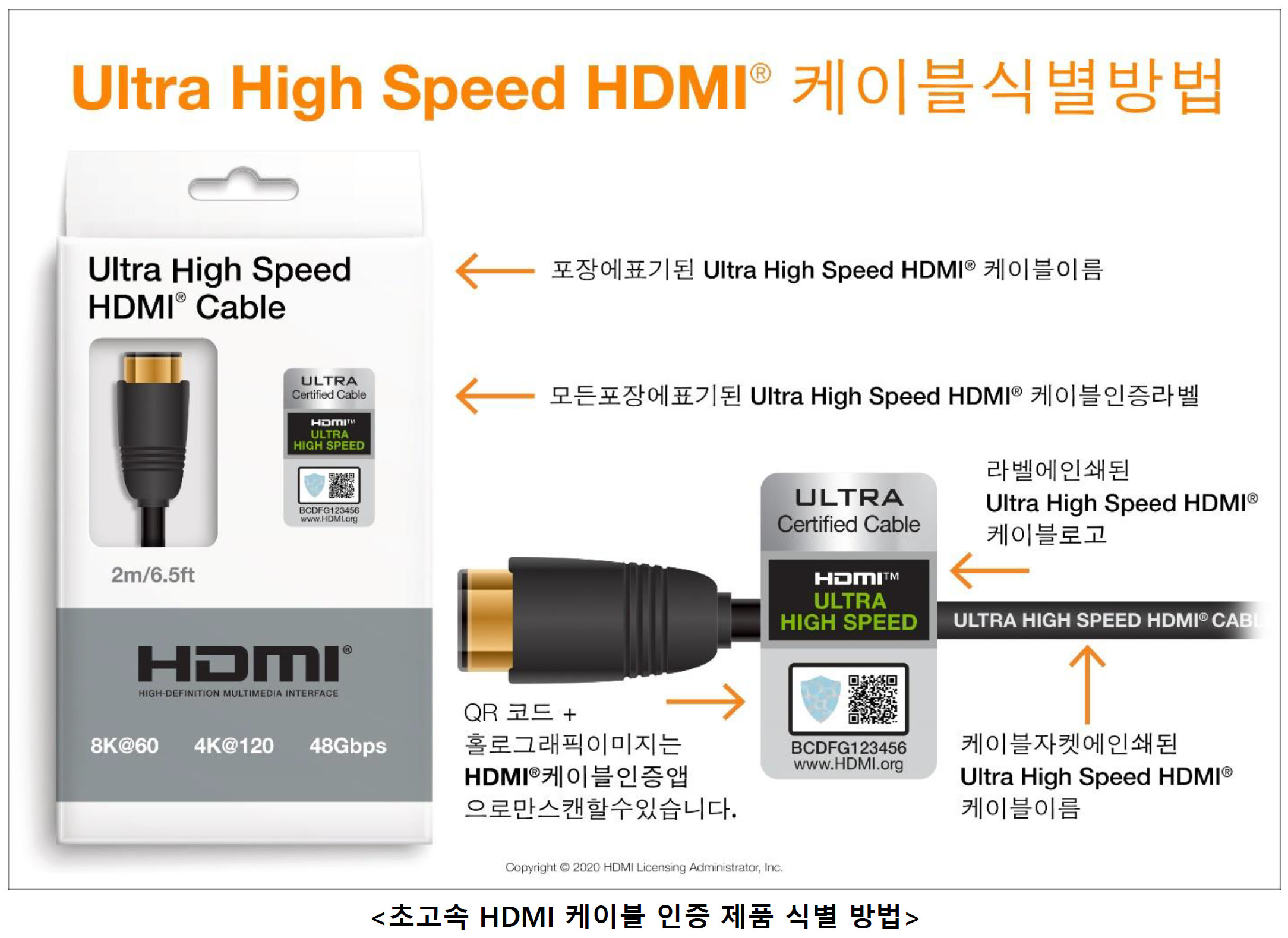

ULTRA High Speed Certified Cable

HDMI ULTRA HIGH SPEED (녹색 폰트이어야 합니다.)

홀로그램스티커가 반드시 부착되어 있어야 합니다.
(별도로 HDMI2.1이라는 표기는 하지 않는 것이 원칙입니다.)



HDMI2.1 지원 엔비디아 GTX3000시리즈와
XSX와 PS5 콘솔제품이 연이어서 출시 되면서
4K@120 / 8K60관련으로 HDMI케이블 호환성 이슈가 나타나기 시작하였습니다.

2020년말에 자가인증 Ugreen HDMI2.1으로 호환성 개선이야기가 나오면서

저도 8K Test관련으로 HDMI2.1관련으로 관심이 있은지라,



2021년 1월초에 자체브랜드로 인증 HDMI2.1케이블을 만들어서

저렴하게 공급을 해 보려고 검토 진행을 하였습니다만,

결론적으로는
HDMI라이센스 비용관련은

년간 5,000EA이상 제품판매를 하지 않으면
사업성이 불투명하다는 것을 확인하고, 포기를 하였습니다. ^^;;





그러다가, 우연히 Zeskit사에서 제 블로그를 보고

한국시장에 관심이 있다는 메일 연락을 받게 되었습니다.





나름 Zeskit사 HDMI2.1 인증 케이블은
브랜드 제품이면서 저렴하게 판매되고 있는 제품이였고,





제가 HDMI2.1 인증 홀로그램이 있는 2M, 5M 제품을

북미 아마존에서 구입하여 test를 해 본 결과도

제품 자체는 매우 만족스러웠습니다. ^^

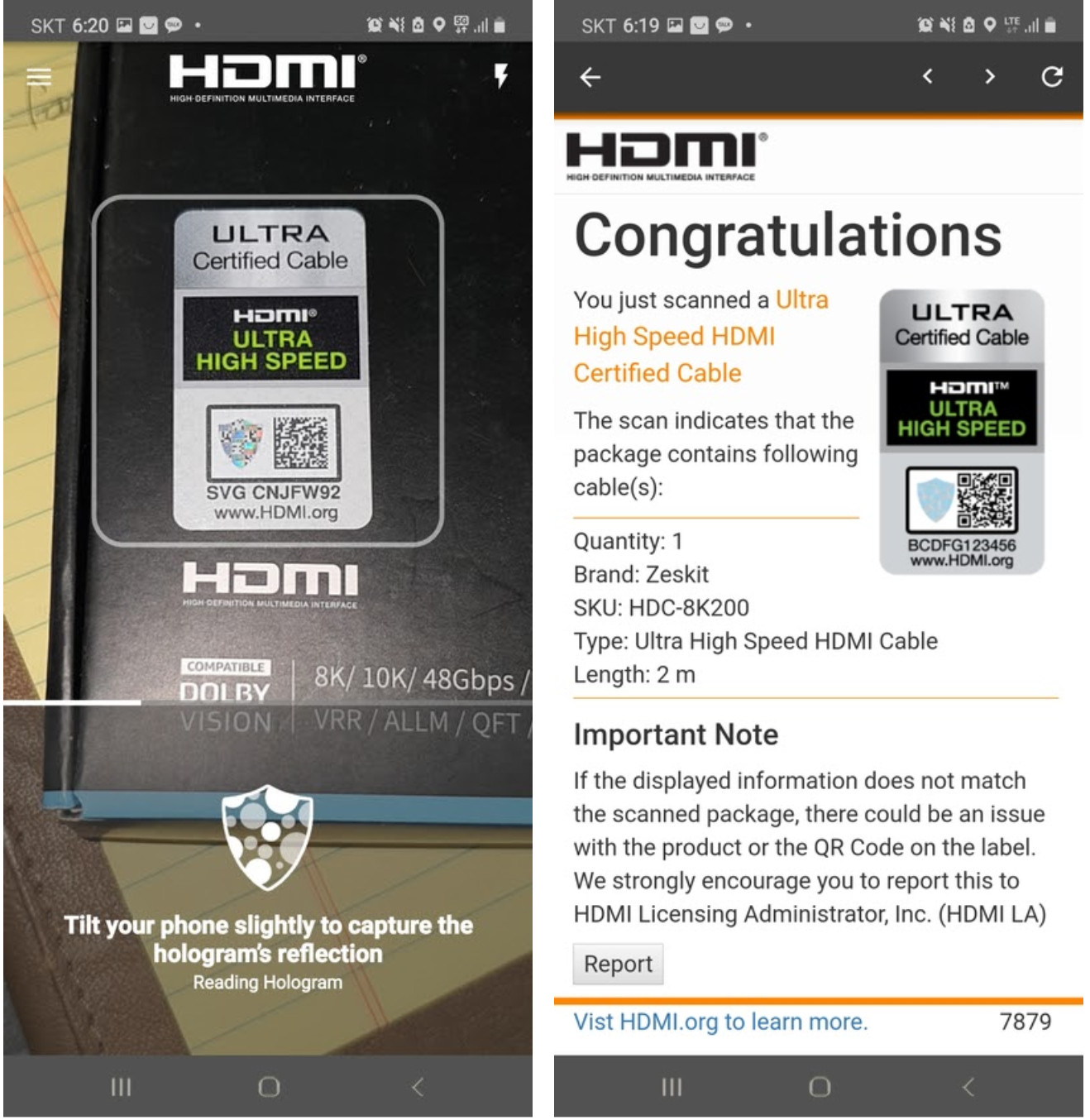

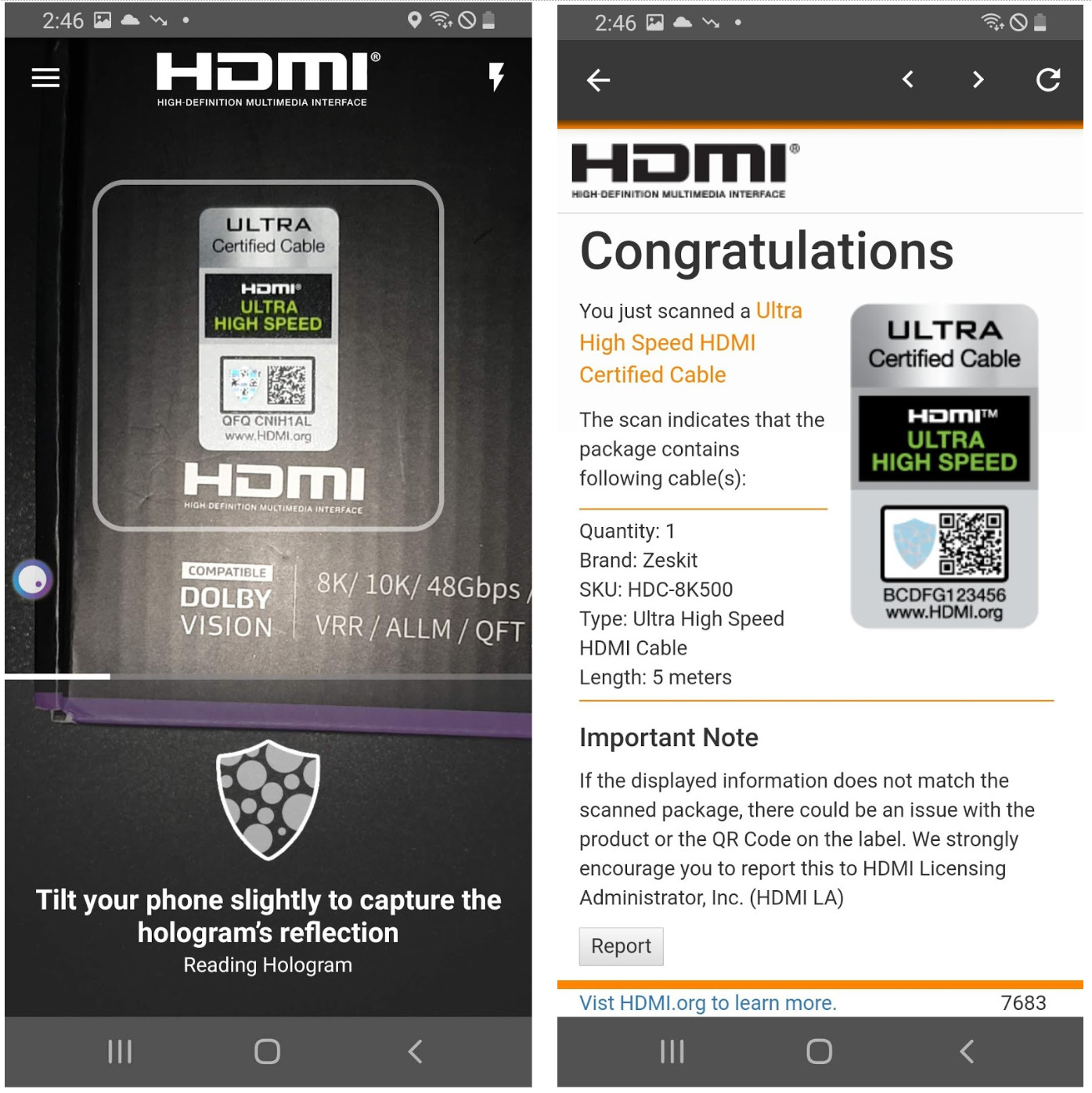

HDMI케이블 박스에 부착되어 있는
HDMI인증 홀로그램 인증 확인 작업은 모두 test해 보았고,
문제가 없는 것도 확인을 하였습니다.







그래도 혹시, Zeskit HDMI인증 자체를 확인 해 보고자
이것 저것 알아 보았는데,

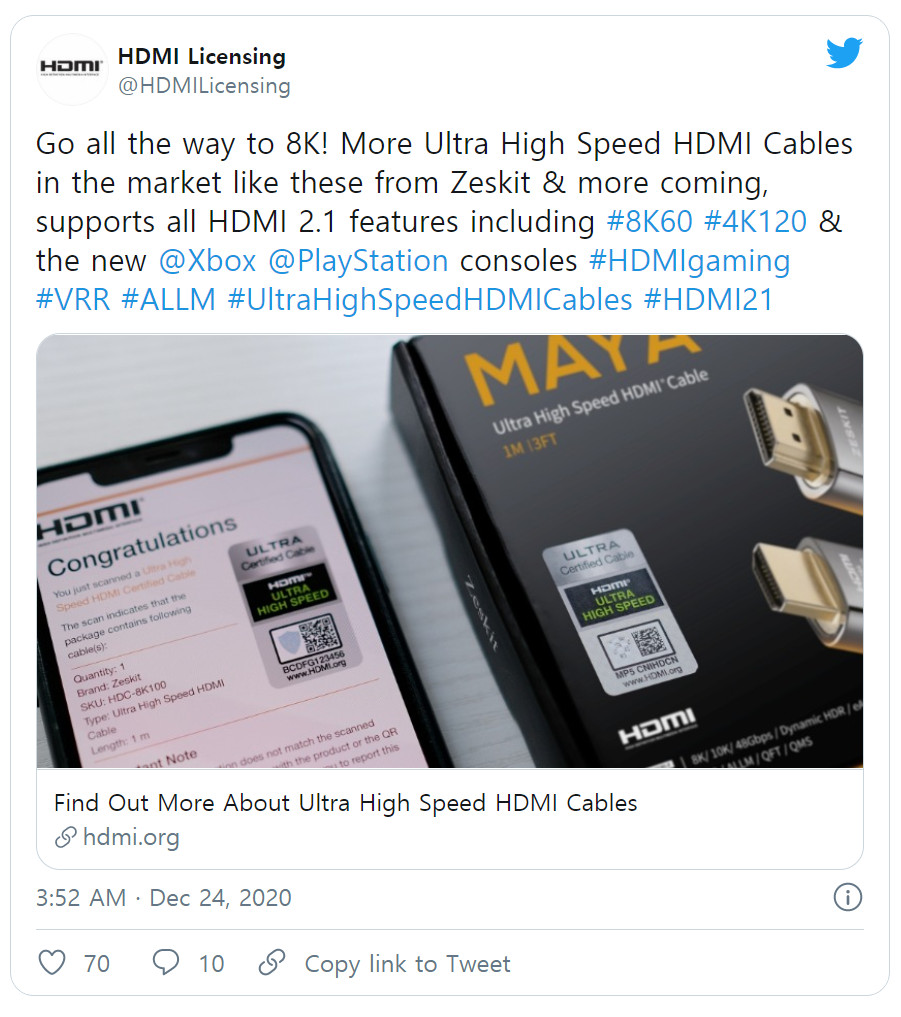

HDMI라이센스 공식 트위터에서 Zeskit제품을 소개하는 사진을

확인하고서 제품에 문제가 없다는 것을 확신하였습니다 .^^



twitter.com/HDMILicensing/status/1341819061487816704





이후 다른 경로로 알게 된 것은
Zeskit사 HDMI 2.1 인증케이블은
위의 세계최초 인증받은 케이블 제조회사에서
OEM제품으로 제조된 것도 확인을 하게 되었습니다.
(잘 보면 모양세가 비슷비슷 합니다. ^^)

그리고,  추가로 알아 낸 것은

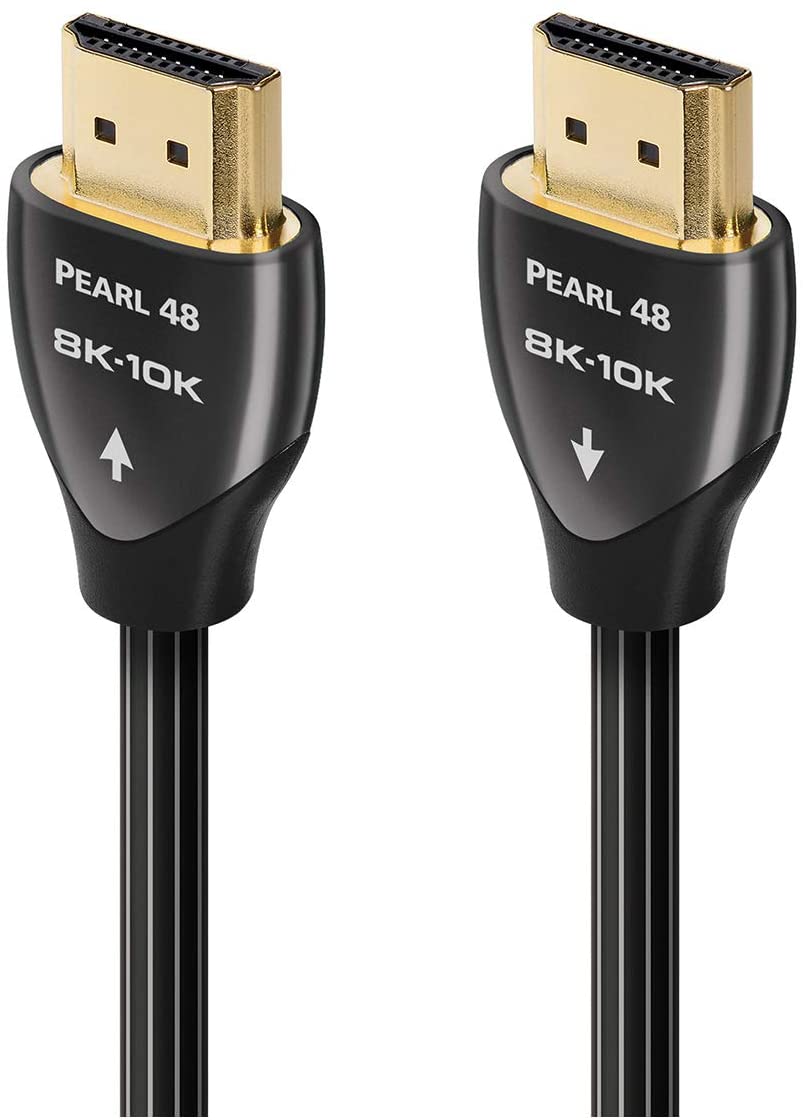

Audio Quest HDMI케이블의 경우,
역시 같은 제조사와 같은 공법으로 만들어진 케이블로
유명 브랜드 제품으로 높은 가격에 판매되고 있다는 내용도 알게 되었습니다. ^^





2021년 초 기준으로
HDMI2.1 인증 케이블을 제조할 수 있는 (제조라인도 인증을 받아야 합니다.)
제조사가 몇개 되지 않고,

세계 유명한 케이블 브랜드회사들은
모두 자가 디자인으로 HDMI2.1 케이블 발주를 한 상태라고 합니다.

그러다 보니, 6개월 정도(인증기간포함) 공급 출하대기상태로

대부분의 브랜드회사들도 기다려야 하는 상황이라고 합니다. ^^;;





제 결론은

이미 검증받은 Zeskit 케이블을 국내에 정식 수입하고,
저렴하게 국내 사용자에게 공급하는 것이 바람직하다는 판단으로

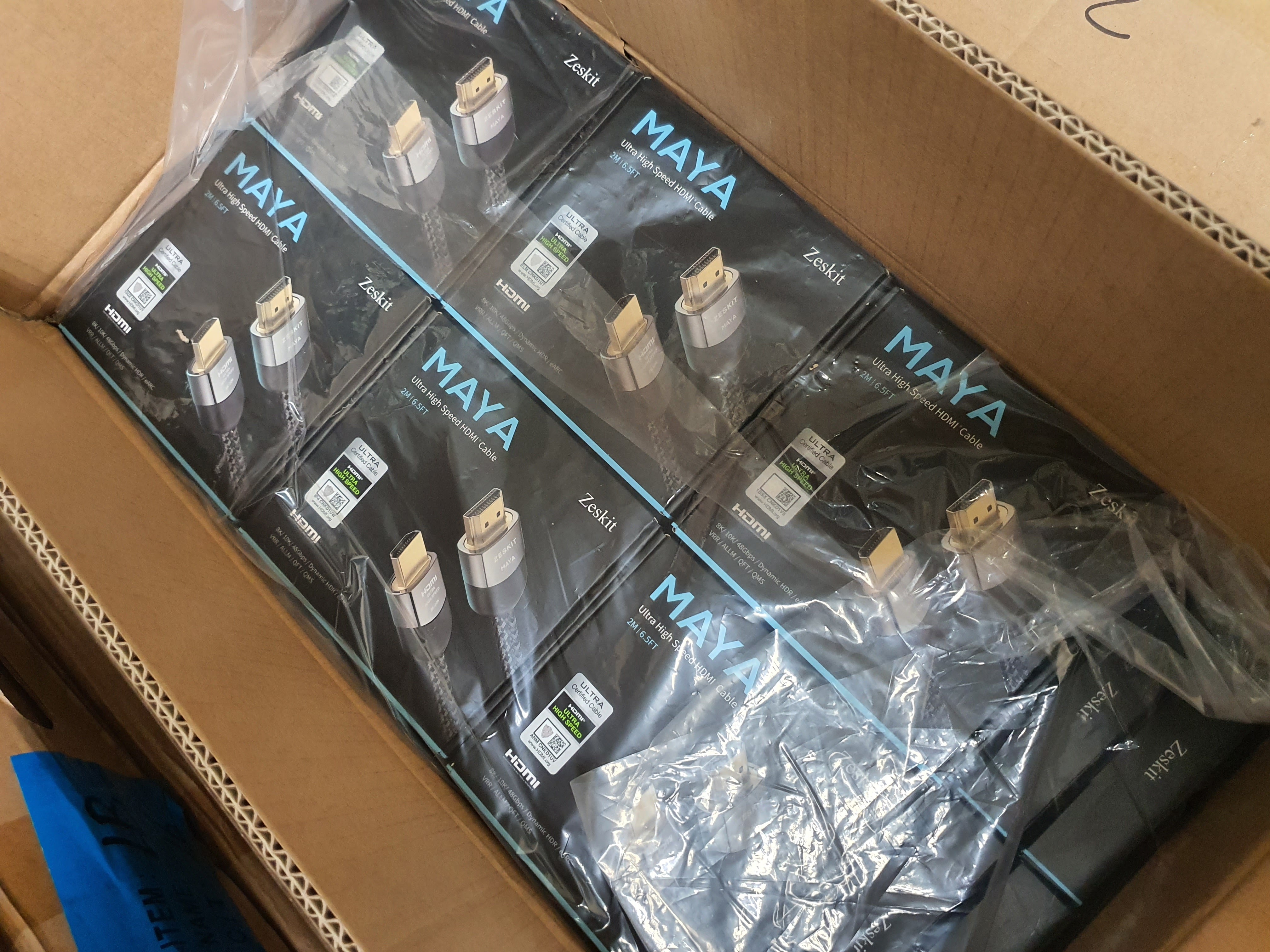

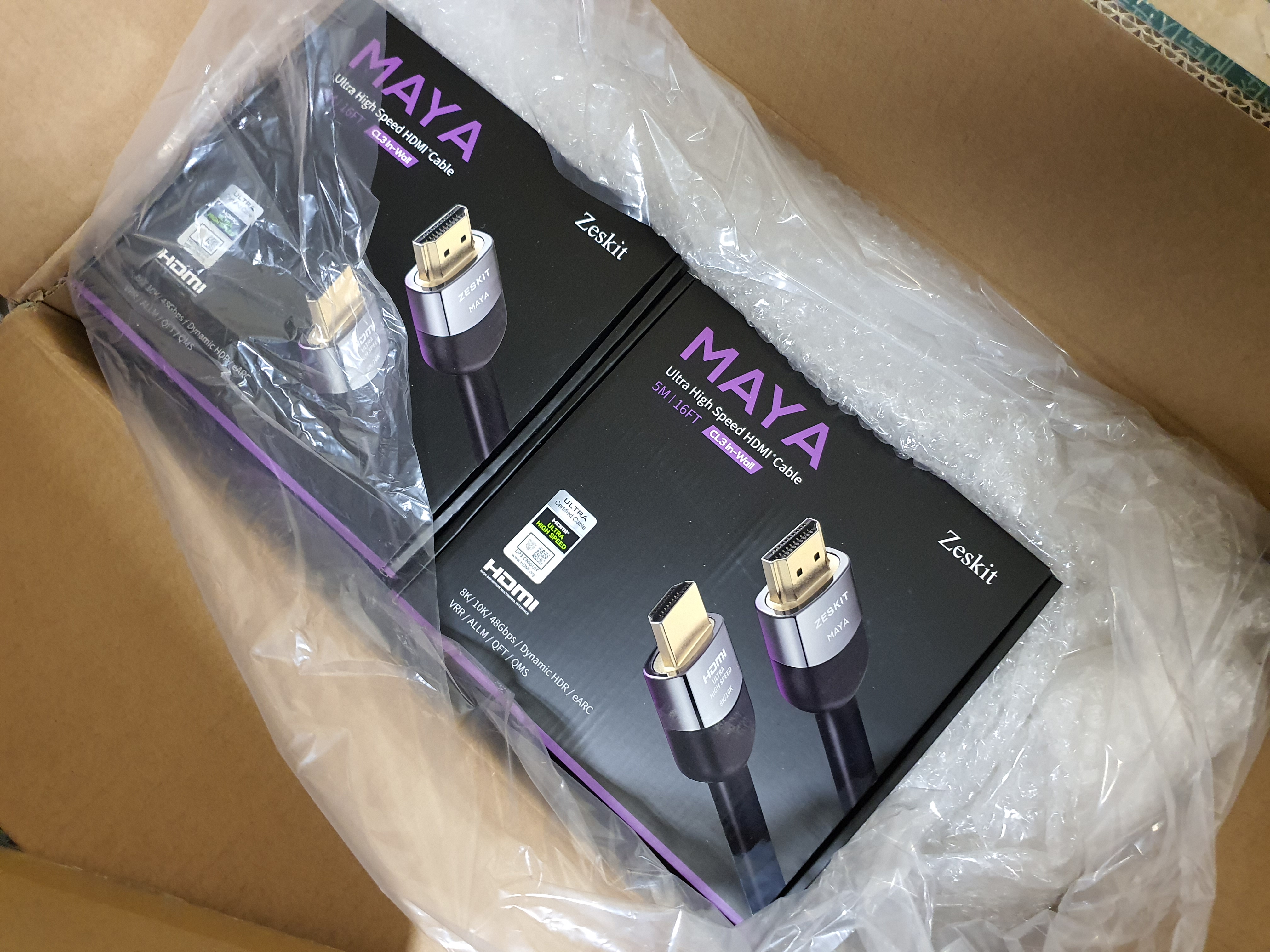

1월초에 2M, 5M HDMI2.1 인증 케이블을 정식수입하였고,









추가로 2월에 3M HDMI2.1 인증 케이블도 정식 구입을 하였습니다.

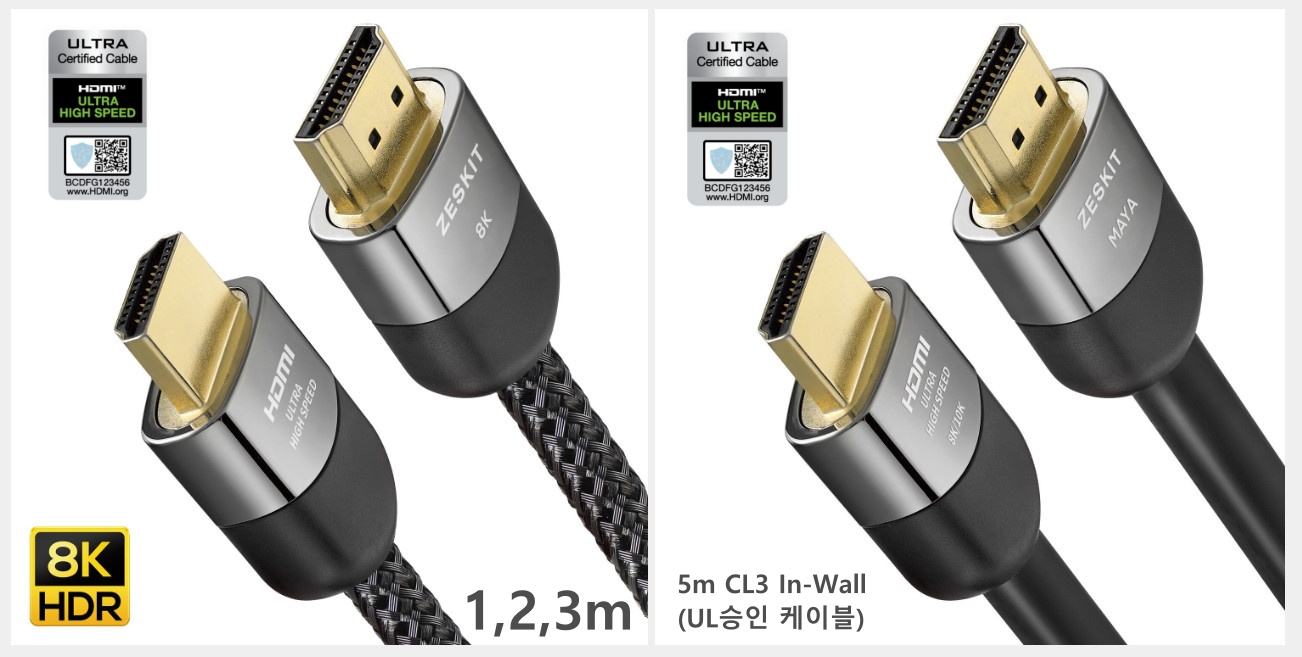

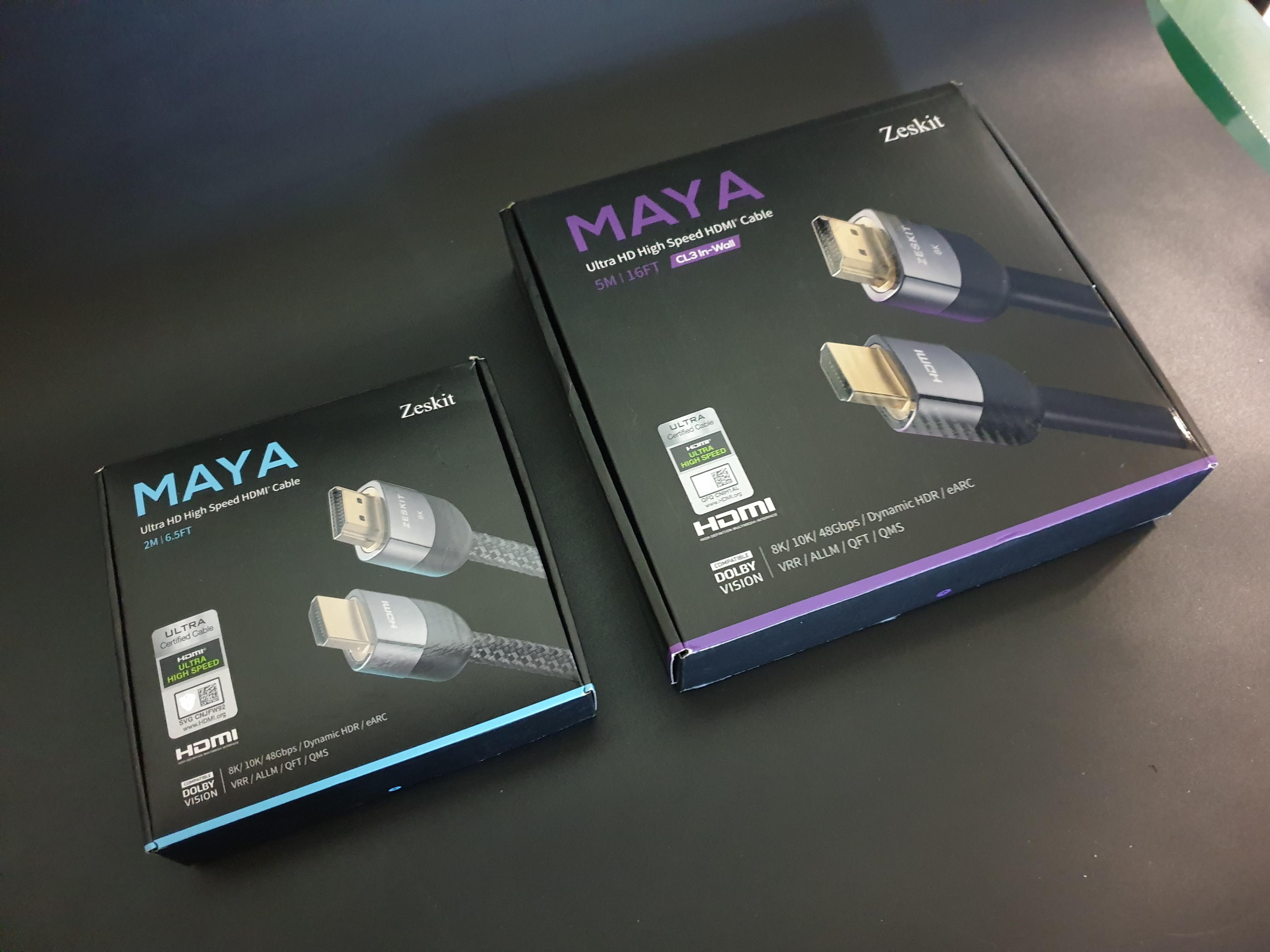

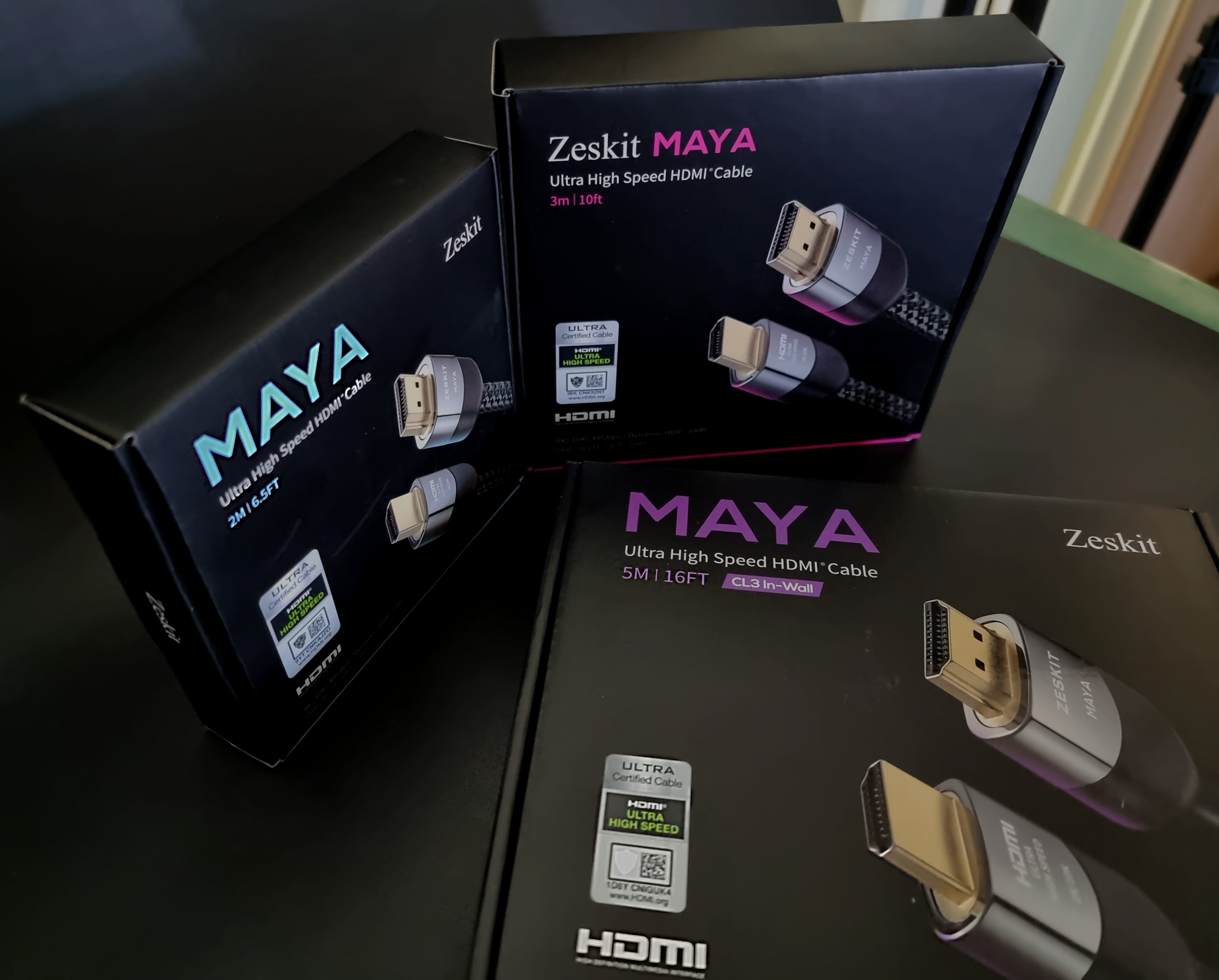

현재 제품은 2가지 타입이 있습니다.

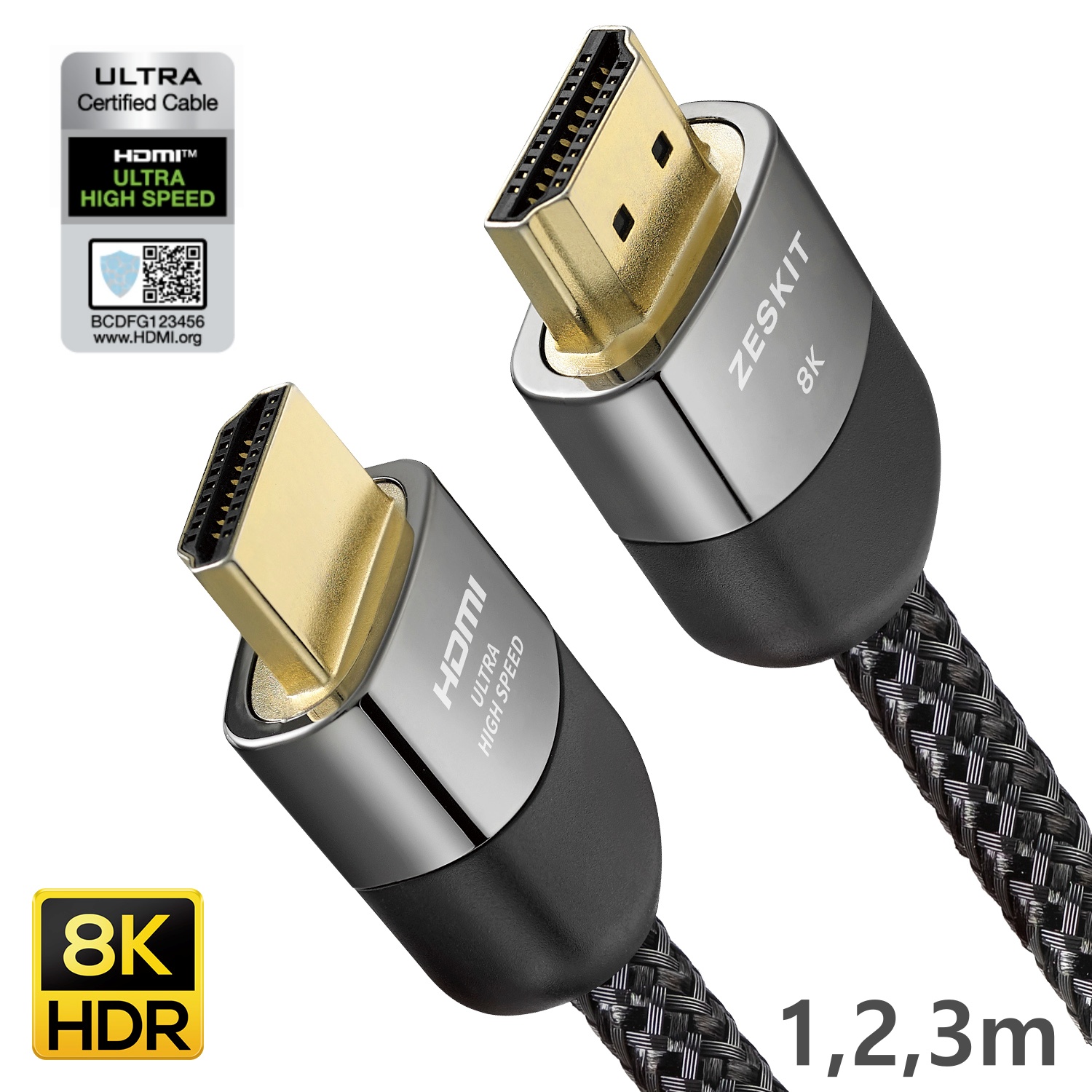

2,3M 케이블과
5M CL3 In-Wall (UL승인 케이블)이 있습니다.

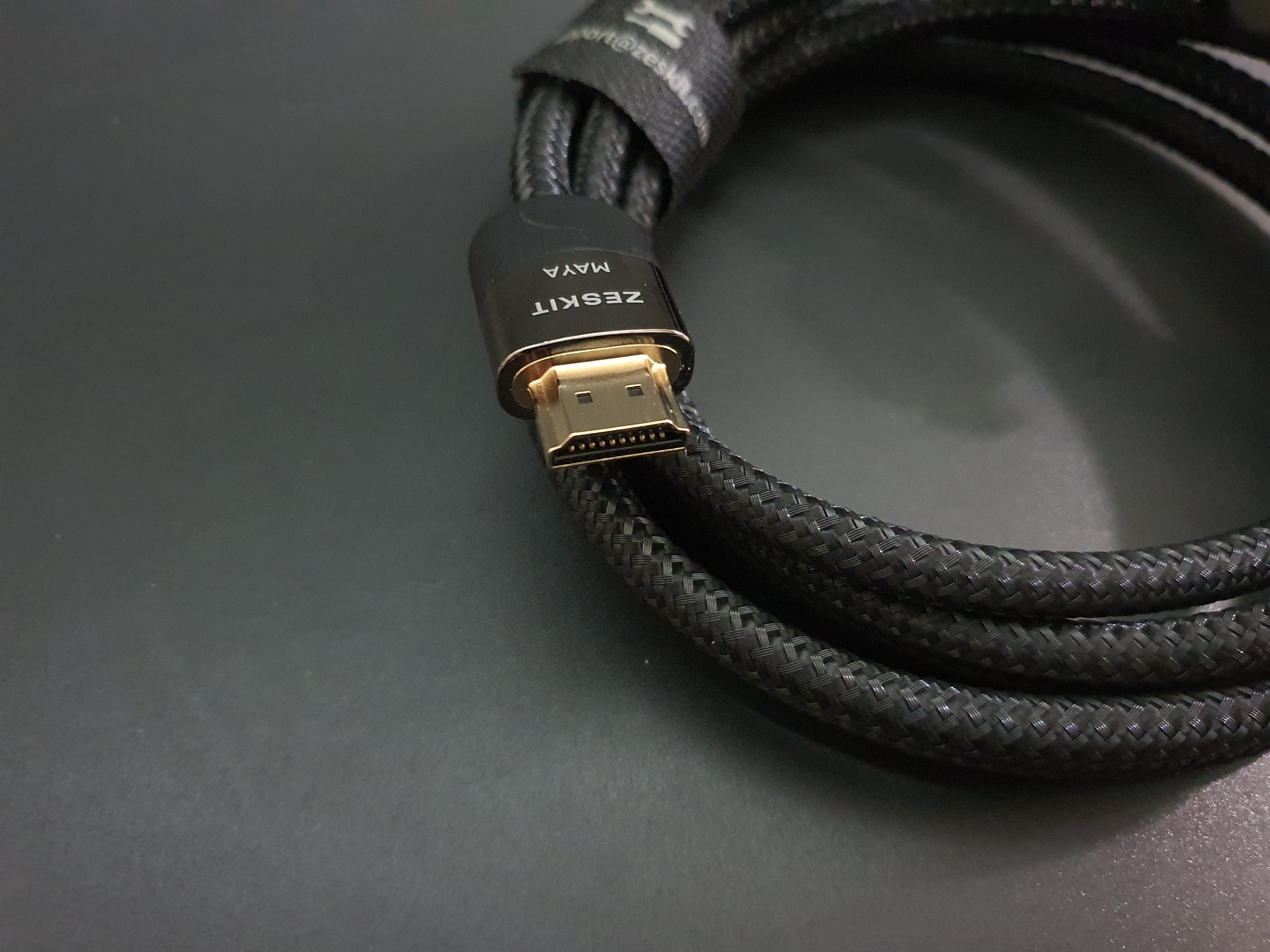

2,3M 케이블은 일반 편조케이블입니다만,

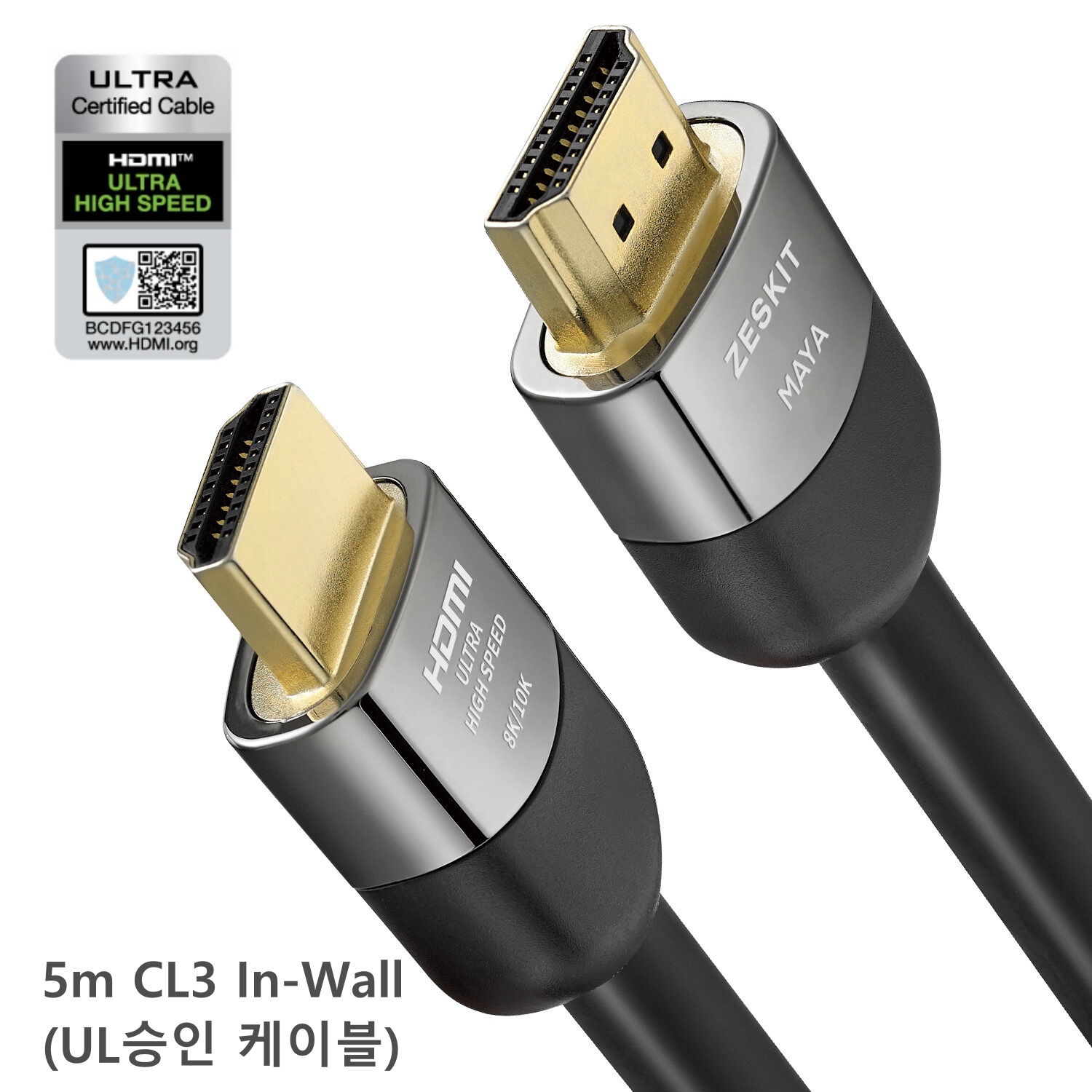

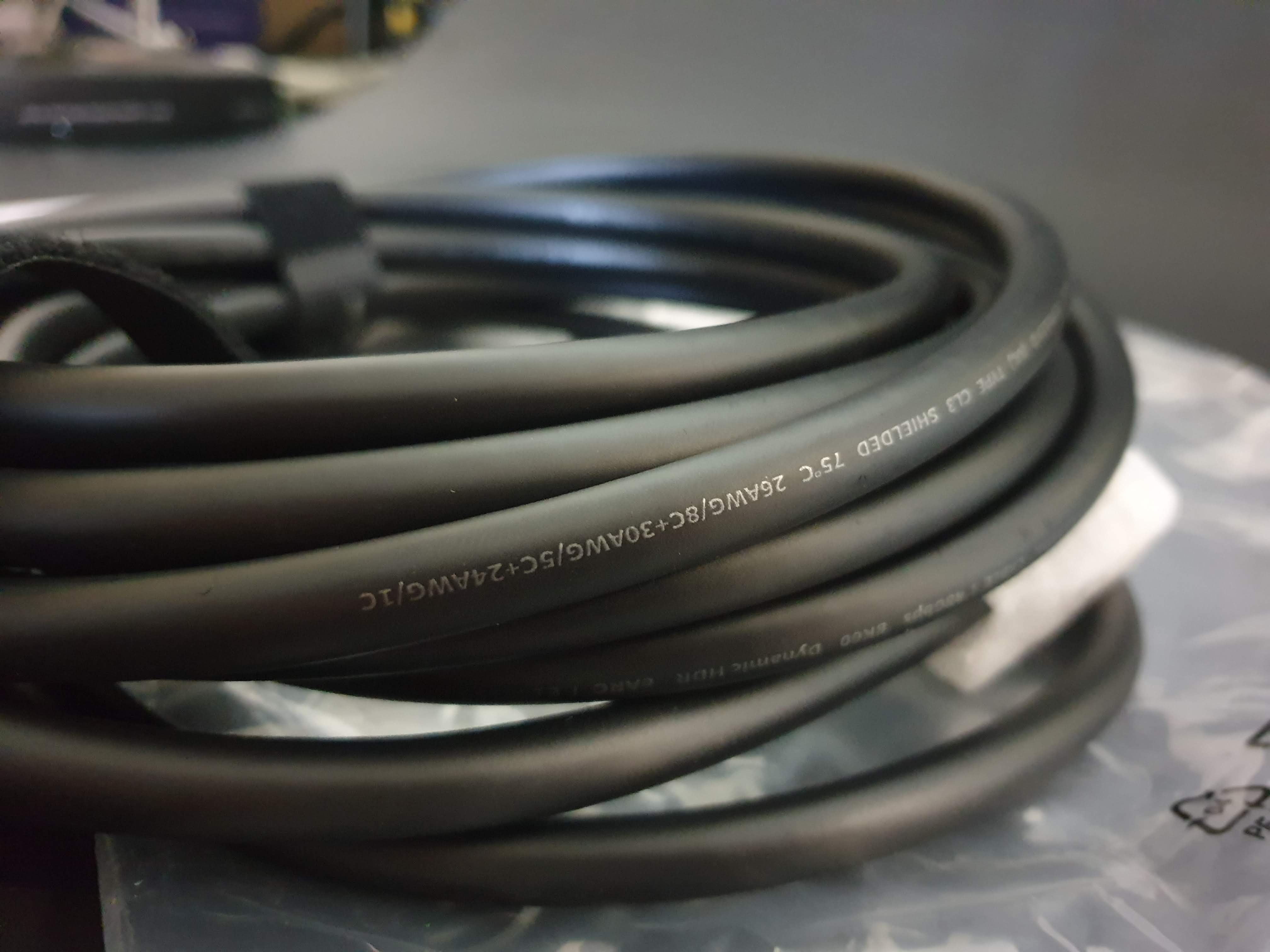

5M 케이블은 CL3 In-Wall 타입으로, 배선시 벽이나 천장쪽을 거쳐서 설치하는 경우,
화재시 대응을 위해서, 난연케이블 재료로 만들어진 산업용 Cable입니다.

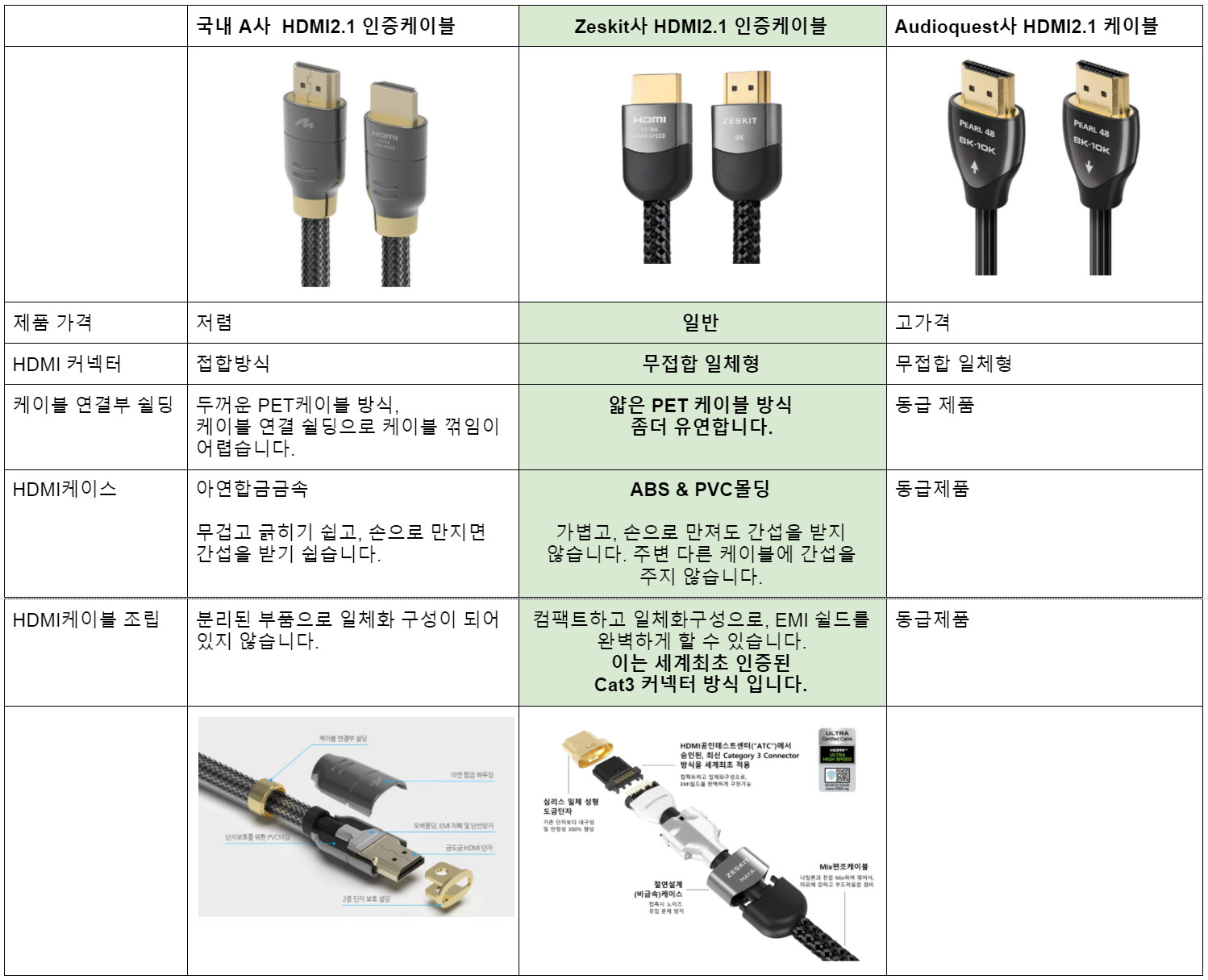

2021년초에 국내 A사에서도
HDMI2,1 인증 케이블이 출시가 되었습니다.



저도 HDMI케이블쪽에는 전문가가 아니다 보니,
Zeskit사에 관련 문의를 하였고
하기와 같은 제품 비교 기술 내용을 전달 받았습니다.

























8K 레디

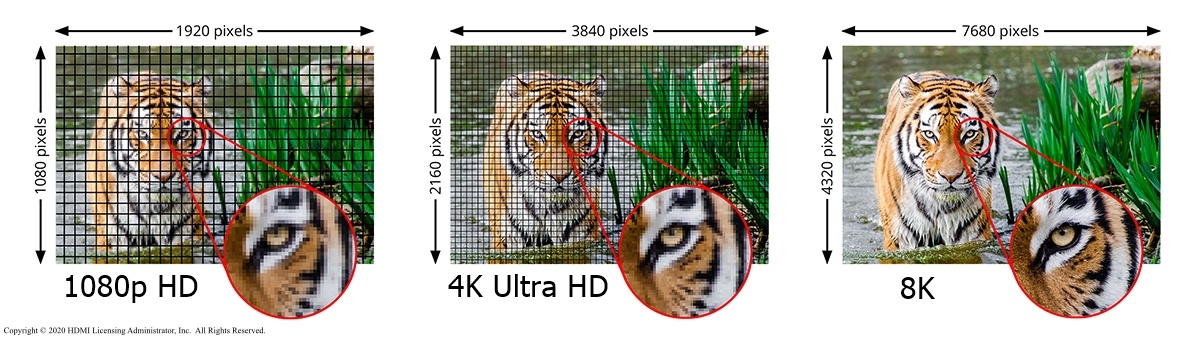

HDMI 사양의 가장 최근 업데이트는 8K60, 4K120, 해상도 최대 10K 등 다양한 비디오 해상도와 새로 고침 속도를 지원한다.
동적HDR 형식도 지원되며 대역폭 성능은 최대 48Gbps까지 향상된다.

Zeskit HDMI 2.1 케이블은 48Gbps 대역폭을 지원하며 역호환성이며 기존의 HDMI 장치 설치 기반과 함께 사용할 수 있다.



48Gbps 대역폭

이 케이블은 압축되지 않은 8K 비디오와 HDR을 포함한 고대역폭 종속 기능이 전달되도록 보장하고 48Gbps 대역폭을 지원한다.
다른 인기 있는 지원 기능으로는 돌비비전, 돌비 아트모스, HDCP 2.2 & 2.3, DTS:X, eARC 등이 있다.

최신 차세대 HDMI의 표준인 Dynamic HDR, VRR, ALLM, QFT, QMS도 지원한다.

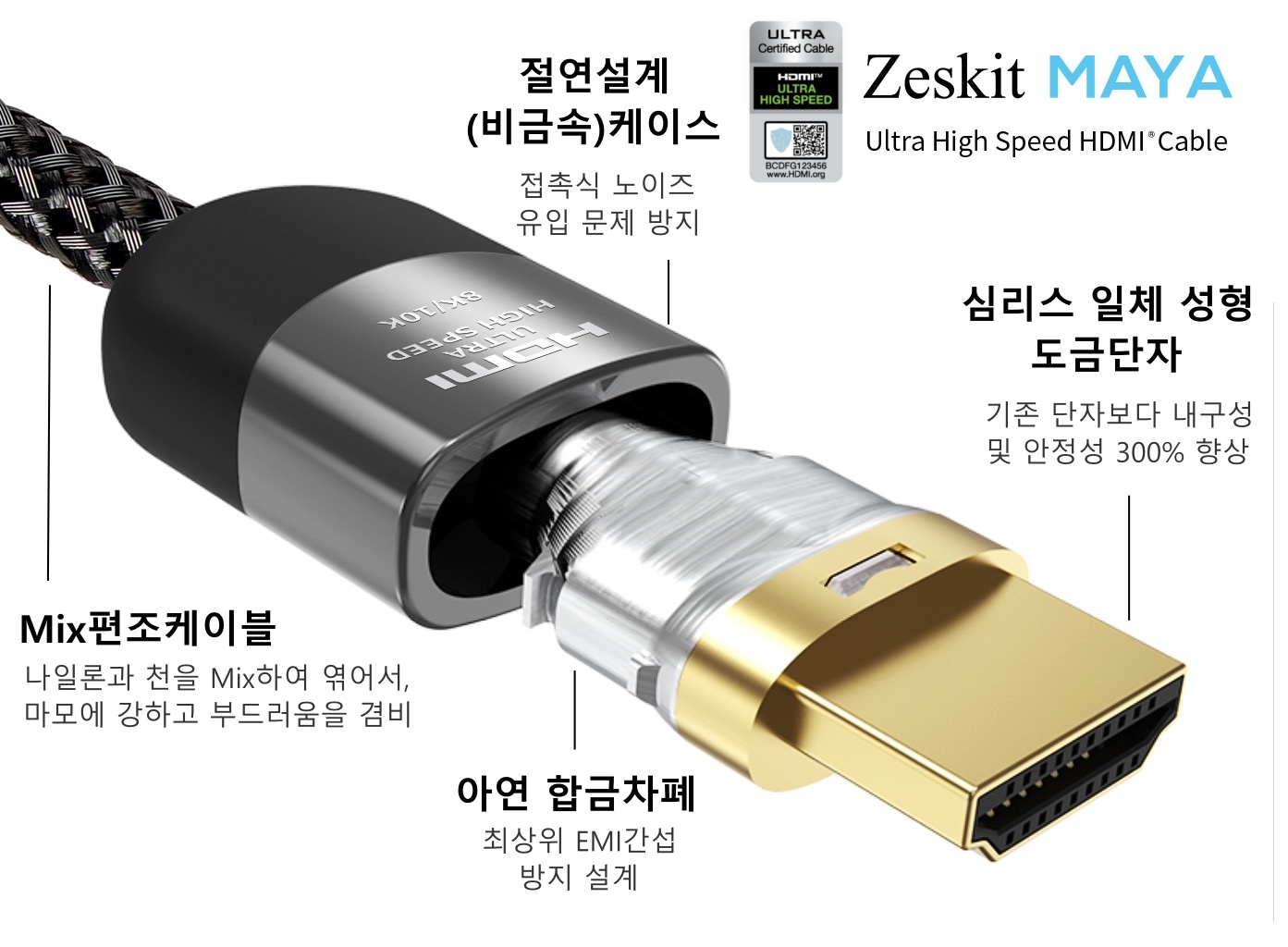

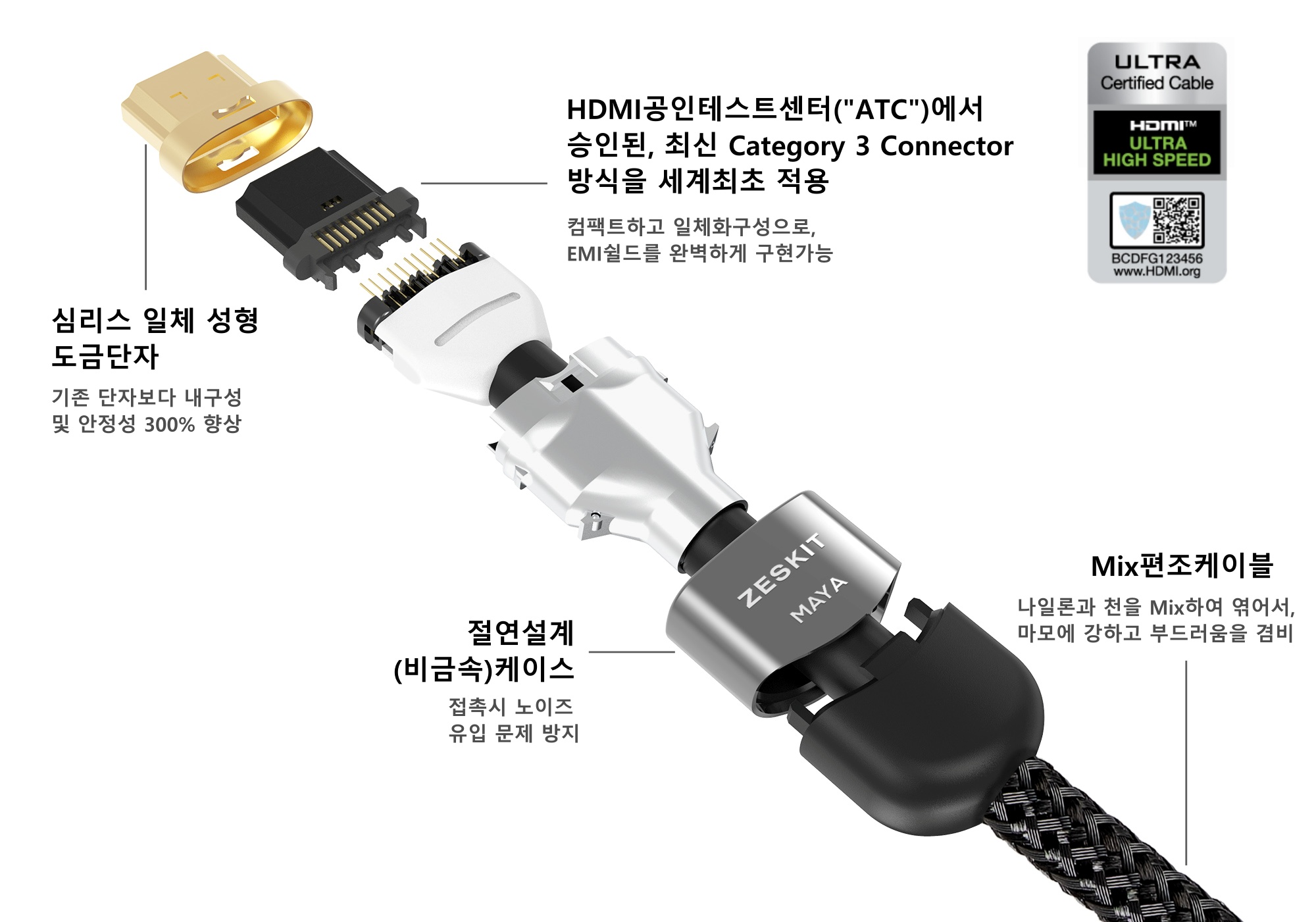

승인된 Category 3 커넥터 (표준 HDMI)

Zeskit Ultra HD 고속 HDMI 케이블은 공인 테스트 센터("ATC")에서 테스트한 승인된 Category 3 커넥터를 사용한다.
이는 최신 HDMI 표준을 준수하는 모든 기기에 필수 사항이다.

Ultra HD 고속 케이블

주변 무선기기와의 간섭을 줄여주는 예외적으로 낮은 전자파 간섭(EMI)이 특징이다.

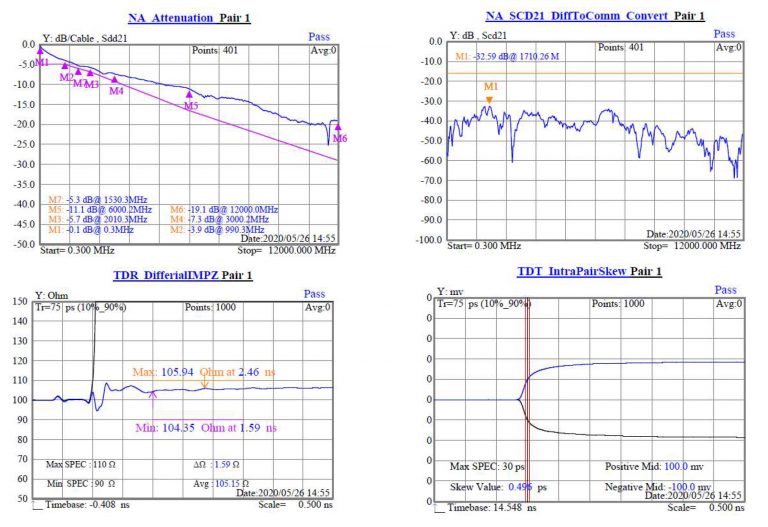

(30AWG-3m 테스트 결과)







---



HDMI2.1 자가인증 HDMI케이블도 정상동작되는 제품도 있기 떄문에
일부러 비싼 인증케이블만을 구입하실 필요는 없겠습니다만,



eARC 출력과 4K@120fps / 8K@60fps 영상재생시, 문제점이 나타나면
test비교목적으로 레퍼런스로 HDMI2.1 인증 케이블 1개는 가지고서
계시는 것이 이후 정신건강에 좋을 듯 합니다. ^^



==> 고가의 최신 제품들을 구입한 후,
영상이 제대로 나오지 않으면
갑자기 멍 ~~ 해 질 수 밖에는 없더군요 ^^;;





오디오 전송관련으로도
HDMI 케이블 차폐(쉴드)가 탁월하기 때문에,
적극 추전을 해 드립니다.



=====================================



Zeskit사에서 직접 고객에게 보내는 HDMI2.1결선 가이드 팁 정보입니다.



친애하는 고객 여러분,



Zeskit가 2020 년 11월 초 초고속 HDMI 케이블 인증 라벨을 획득 한

세계 최초의 제품임을 자랑스럽게 생각합니다.



다음은 새로운 HDMI2.1 장치에서 4K120을 얻고자 하는 여러분을위한 팁입니다.

(4K120A, 4K120B 모두 지원가능합니다.)  **(주2)



첫째, 모든 8K 케이블이 당사와 고객의 많은 테스트를 통해 아래 장치로 4K120을 통과 할 수 있는지 확인합니다.
안심하고 케이블을 사용하십시오.

(아래에는 HDM2.1 장치만 나열되어 있습니다.
HDMI포트는 HDMI2.1이든 아니든, 모든 HDMI 장치에서 호환성으로 정상동작 합니다.)



4K120 TV:

LG CX C9 B9

Sony X900H Z8H

Samsung Q70T Q80T Q90T



4K120 Source:

Nvidia RTX3080/3090

PS5

Xbox Series X



LG TV

LG TV 용 최신 펌웨어를 받으세요. 소스가 RTX 30 시리즈 인 경우 4:4:4 크로마를 얻으려면 홈 대시 보드에서 입력을 "PC"로 변경합니다. 또한 사용중인 포트에 대해 HDMI ULTRA HD Deep Color 설정을 활성화해야합니다.



SONY X900H

HDMI2.1 기능에 대한 최신 펌웨어를 받으십시오. HDMI 포트 3/4 만 2.1입니다.



SONY Z8H

120Hz는 HDMI IN 4에서만 지원됩니다.



RTX 30 시리즈의 HDR 또는 VRR

이 YouTube 비디오 "더 나은 HDMI2.1 케이블로 4K@120Hz VRR HDR로 TV 문제를 해결할 수 있습니까?"를 확인하십시오.

==> 엔비디아 그래픽 드라이버를 2번 설치를 해 보신 후,

리부팅하여 다시 시도 해 보시기 바랍니다.



Sound issue or eARC/ARC issue

아마도 handshake problem(호환성 이슈) 일 것입니다.

소스와 디스플레이의 전원을 끄고 HDMI를 분리했다가 다시 연결하십시오.

소리가 다시 정상이어야합니다.



귀하의 TV가 위에 나열되지 않은 경우 https://www.rtings.com/ 에서 유용한 정보를 얻으시길 바라겠습니다.

---

품질보증 :

품질보증기간은 2년입니다.

저희를 통하여 구입하신 분들은 직접 품질보증 및 수리교환이 가능합니다만,
해외에서 직구를 하신 Zeskit 제품의 경우에는 AS대응이 불가능합니다.





Zeskit HDMI2.1 인증 케이블에
앞으로 많은 관심을 부탁드리겠습니다. ^^


네이버쇼핑에서
"HDMI 인증 케이블"을 검색해 보시면
관련 제품을 찾아 보실 수 있습니다. ^^

---

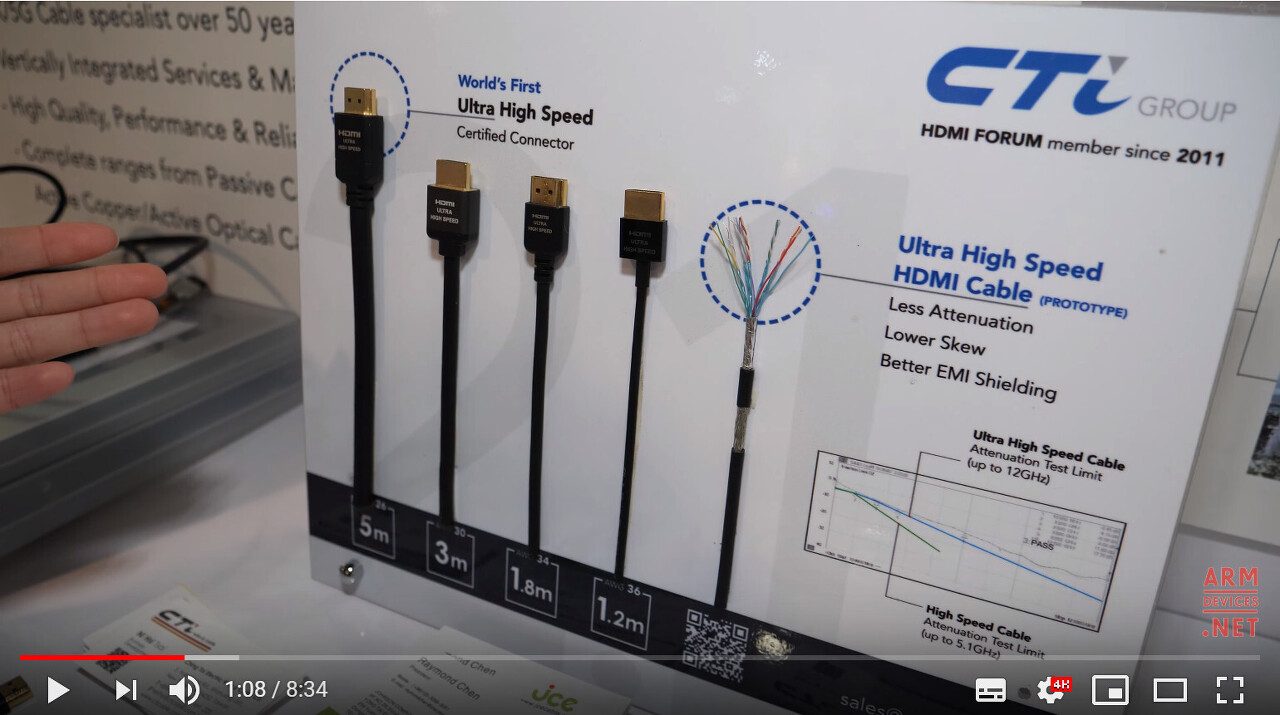

HDMI 2.1 cable은 케이블 두께에 따라서, 지원되는 전송거리가 달라집니다.

하기에 제일 얇은 HDMI 2.1 케이블은
주로 일본쪽에서 선호하는데, 1.5M까지를 지원할 수 있고,
(기술적으로 무조건 두꺼운 케이블이 좋은 것은 아니고,
HDMI2.1 인증 test성능을 유지하면서, 케이블 쉴드를 잘 해서
얇게 만들수 있는 것이 최고의 케이블 기술이라고 합니다.)

맨 왼쪽의 두꺼운 케이블로는 5M까지 지원이 가능하다고 합니다.
(패시브타입 5M이상은 아직 정식 HDMI 2.1 인증 케이블이 없습니다.)



이는 케이블 선재의 두께에 따라서 전송거리가 달라지기 때문이라고 합니다.





하기와 같은 EMI 자동test기기를 통하여
HDMI2.1 cable의 EMI 성능을 체크 할 수 있도록 하였다고 합니다.  (HDMI2.1인증케이블기준)





예를 들어, 과거에는 3 개의 비디오 채널에서 하나의 데이터 속도 만 측정하면되었습니다.

그러나, HDMI2.1 48G에서는
3, 6, 8, 10 및 12Gbs의 5 가지 데이터 전송률이 있으며,
동시에 구동되는 4 개의 전체 채널에서 테스트해야합니다.
이것은 3 개의 아이 다이어그램에서 20 개로 TD 측정을 증가시킵니다.

출처 :​ https://www.cepro.com/audio-video/48g-testing-for-active-passive-hdmi-cables-gets-complex/
