Allwinner D1 Linux RISC-V SBC 및 프로세서 살펴보기

Allwinner D1 Linux RISC-V SBC 및 프로세서 살펴보기







작년에 우리는 Allwinner가 저가의 Linux 가능 단일 보드 컴퓨터에서 찾을 수 있는 Alibaba XuanTie C906 기반 RISC-V 프로세서 를 개발 중이라고 보고했습니다 .

좋은 소식은 Allwinner D1 RISC-V 프로세서 가 다음 주에 발표 될 예정이며 Allwinner가 만든 명함 크기의 SBC도 5 월에 출시 될 예정 이므로 더 이상 기다릴 필요가 없다는 것입니다. 일부 정보는 이미 중국의 개발자가 사용할 수 있으며 CNX 소프트웨어는 Linux RISC-V SBC 및 Allwinner D1 프로세서에 대한 정보를 확보했습니다.

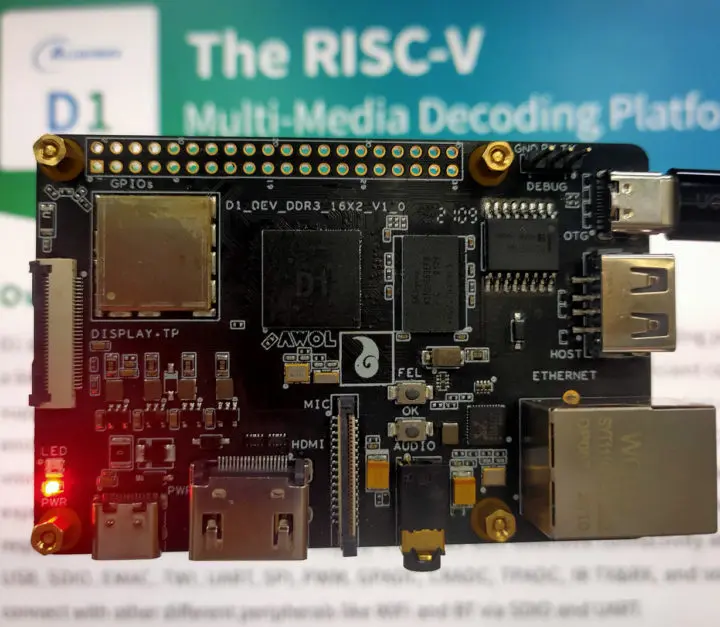

Allwinner D1 개발 보드

다음 사양과 함께 제공되는 보드를 먼저 확인하십시오.

• SoC – Allwinner D1 단일 코어 XuanTie C906 64 비트 RISC-V 프로세서 @ 1.0GHz (HiFi4 DSP, G2D 2D 그래픽 가속기 포함)
• 메모리 – 1GB DDR3 메모리
• 스토리지 – 256MB SPI NAND 플래시, MicroSD 카드 슬롯
• 비디오
  • 출력 – 최대 4Kp30의 HDMI 1.4 포트, 최대 1080p60의 MIPI DSI 및 터치 패널 인터페이스
  • 디코딩 – H.265 최대 1080p60 또는 4Kp30, H.264 최대 1080p60 또는 4Kp24, MPEG-1 / 2 / 4, JPEG, VC1 최대 1080p60
  • 인코딩 – 최대 1080p60의 JPEG / MJPEG
• 오디오 – 3.5mm 오디오 잭, HDMI를 통한 디지털 오디오 출력, 마이크 보드 용 커넥터
• 연결성 – RTL8211F PHY를 통한 기가비트 이더넷, 2.4GHz WiFi 4 및 XR829 모듈을 통한 Bluetooth 모듈
• USB – 1x USB 2.0 호스트 포트, 1x USB Type-C OTG 포트 포트
• 확장 – 40 핀 GPIO 커넥터
• 디버깅 – 4 핀 UART 헤더, USB ADB 디버깅 지원
• 기타 – 전원 LED, 3 색 사용자 LED, OK 및 FEL 버튼
• 전원 공급 장치 – 2 개의 USB-C 포트 중 하나를 통한 5V / 2A
• 크기 – 85 x 56mm (6 레이어 PCB)

빠른 I / O 나 3D 그래픽 가속기를 필요로하지 않는 스마트 디스플레이, IP 카메라, 스마트 스피커 및 기타 애플리케이션을위한 꽤 흥미로운 보드입니다.

보드는 Allwinner의 데비안 기반 Tina OS 배포를 지원해야하지만 일반적으로 고대 Linux 커널을 사용하므로 Sipeed 와 같은 회사는 개발자 에게 보드 를 보낼 계획 이며 linux-sunxi 커뮤니티 가 보드를받을 것이라고 들었 습니다. 평가 및 개발을 시작합니다.

이 단계에서 Allwinner는 Allwinner D1 칩을 제 3 자에게 제공하지 않지만 공급 부족으로 인해 보드를 직접 판매하는 것으로 보입니다. 이것은 몇 달 후에 변경 될 수 있습니다.

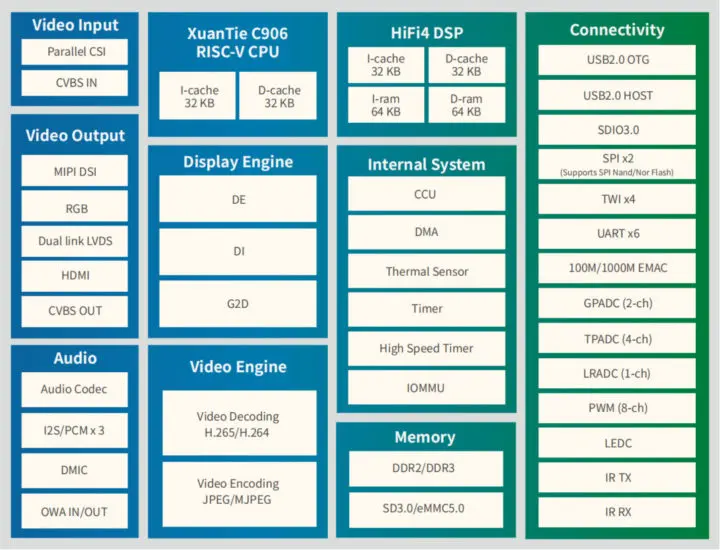

Allwinner D1 RISC-V 프로세서

프로세서 자체에 대한 자세한 내용도 있습니다.

Allwinner D1 사양 :

• CPU – Alibaba XuanTie C906 64 비트 RISC-V 코어, 32KB I- 캐시 + 32KB D- 캐시
• DSP – HiFi4 DSP 600MH (32KB I- 캐시 + 32KB D- 캐시, 64KB I- 램 + 64KB D- 램)
• 메모리 I / F – 최대 2GB DDR2 / DDR3
• 스토리지 I / F – SD3.0, eMMC 5.0, SPI Nor / Nand Flash
• 비디오 엔진
  • 비디오 디코딩
    • H.265 최대 1080p @ 60fps 또는 4K @ 30fps
    • H.264 최대 1080p @ 60fps 또는 4K @ 24fps
    • MPEG-1 / 2 / 4, JPEG, VC1 최대 1080p @ 60fps
  • 비디오 인코딩 – 최대 1080p @ 60fps의 JPEG / MJPEG
  • 입력 그림 스케일러 업 / 다운 지원
• 비디오 출력
  • 최대 1920 x 1080 @ 60fps의 RGB LCD 출력 인터페이스
  • 최대 1920 x 1080 @ 60fps의 듀얼 링크 LVDS 인터페이스
  • 최대 1920 x 1080 @ 60fps의 4 레인 MIPI DSI 인터페이스
  • 최대 4K @ 30fps의 HDMI V1.4 출력 인터페이스
  • NTSC 및 PAL 형식을 지원하는 CVBS OUT 인터페이스
• 비디오 IN
  • 8 비트 병렬 CSI 인터페이스
  • CVBS IN 인터페이스, NTSC 및 PAL 형식 지원
• 오디오
  • 2x DAC 및 3x ADC
  • 아날로그 오디오 인터페이스 – MICIN1P / N, MICIN2P / N, MICIN3P / N, FMINL / R, LINEINL / R, LINEOUTLP / N, LINEOUTRP / N, HPOUTL / R
  • 디지털 오디오 인터페이스 – I2S / PCM, DMIC, OWA IN / OUT
• 네트워킹 – RMII 및 RGMII 인터페이스가있는 10 / 100 / 1000M EMAC
• USB – USB2.0 OTG, USB2.0 호스트
• 기타 주변 장치
  • SDIO 3.0, SPI x 2, UART x 6, TWI x 4
  • PWM (8 채널), GPADC (2 채널), LRADC (1 채널), TPADC (4 채널), IR TX & RX
• 패키지 – LFBGA BGA13 * 13 / 0.35 / 0.65mm, 337 핀
• 제조 공정 – 22nm

맞지만 로고는 어떻습니까?

"맞아요, CNXSoft, 프로세서와 SBC에 대한 정보는 멋지지만, 제가 정말로 알고 싶은 것은 Allwinner D1 보드의 로고에 대해 무엇입니까?"

좋은 소식은 저도 이에 대한 답을 가지고 있다는 것입니다!

Fandom 에서 설명했듯이哪吒 (Nezha)에서 온 것 입니다.

<신들의 수사>의 주인공이자 16 세기 중국 고전 소설 서부로의 여정 (Wu Cheng'en 고)의 조연 중 한 명과 여러 각색. 그는 보호의 신이며 Li Jing과 Lady Yin의 아들입니다.

위의 사진에 등장하는 캐릭터의 최근 2019 년 애니메이션 영화를 포함하여 영화 각색도있었습니다.

어쨌든, 우리는 공식 발표와 가격에 대한 정보를 통해 다음 주에 더 많은 것을 배울 수 있습니다. BeagleV 개발 보드 도 곧 출시 될 예정 이므로 올해는 저렴한 Linux RISC-V SBC에게 흥미로운 해 가 될 것입니다.
