애플은 작년에 아이폰 12를 출시했을 때 연말에 벨킨을 출시하겠다고 발표했다.ㅏ) 마그네틱 3-in-one 무선 충전기 . 올해 1 월 9 일이 되어서야 애플의 공식 스토어에 상륙했다. 충전 헤드 넷도 처음으로 제품을 받아 모두와 공유했습니다.



이 충전기는 iPhone 12, Apple Watch, AirPods의 동시 충전을 지원하며 해당 무선 충전 전력은 각각 15W, 5W, 5W입니다. Apple의 장기 파트너 인 Belkin도 MFM (Made for MagSafe) 인증을 통과했으며 품질이 보장되지만 같은 가격은 1,078 위안에 도달했습니다. 아래에서 충전 헤드 넷은이 초고가 무선 충전기를 자세히 분해하고 MFM 인증을받은 디자인과 제작 기술을 확인합니다.





1. Belkin의 3-in-one 자기 무선 충전의 모습

상자 전면 중앙에는 제품 사용 장면이 인쇄되어 Apple Family Bucket의 동시 충전을 지원합니다. 또한 상단에는 belkin 브랜드와 15W 로고가, 하단에는 제품명과 MFM (Made for MagSafe) 인증 로고가 프린트되어 있습니다.

제품의 판매 포인트와 사용 시나리오가 뒷면에 인쇄되어 있으며 iPhone 12는 어떤 방향으로도 무선으로 충전 할 수 있습니다.

적용 가능한 Apple 장치 목록이 측면에 인쇄되어 있습니다.

상자를 열면 무선 충전을 보호하기 위해 하단에 트레이가 있습니다.

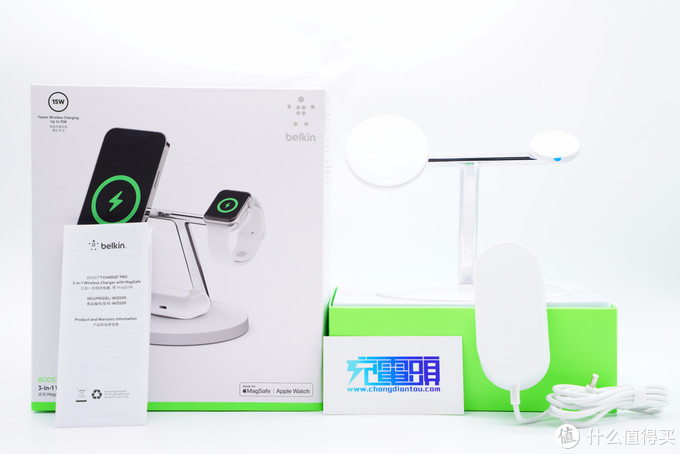

패키지에는 무선 충전기, 어댑터 및 사용 설명서가 포함되어 있습니다.

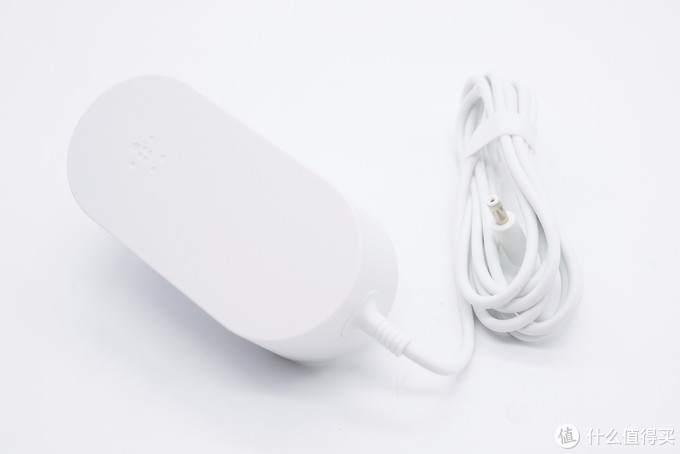

어댑터는 DC 출력 케이블과 함께 제공되며 본체 셸 표면은 반투명, Belkin 브랜드 로고는 윗면에 그라비아로 디자인되어 매우 심플합니다.

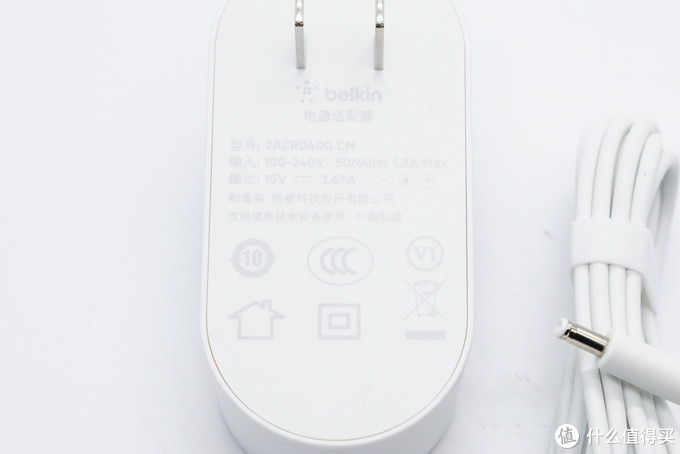

어댑터 매개 변수는 입력 쉘에 표시됩니다.

모델 : 2ACR040G CN

입력 : 100-240V ~ 50 / 60HZ 1.3A

출력 : 15V2.67A

제조업체 : Qiaowei Technology Co., Ltd.

어댑터는 3C 인증 및 VI 에너지 효율 인증을 통과했습니다.

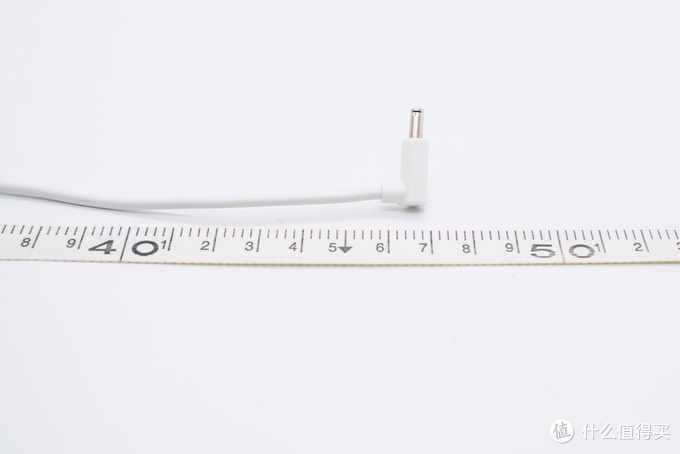

케이블 길이는 약 147cm입니다.

충전기의 무게는 약 148g입니다.

Belkin의 무선 충전기는 섀시, 지지대, 휴대폰 용 자기 무선 충전 패드, 시계 용 자기 무선 충전 패드의 네 부분으로 구성됩니다.

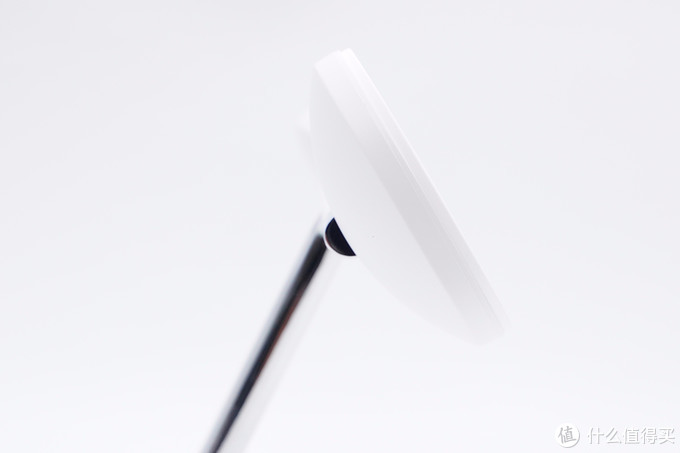

측면에서봤을 때 지지대와 휴대폰 충전 판이 어느 정도 기울어 져있어 충전하면서 드라마를 보는 경험이 좋다.

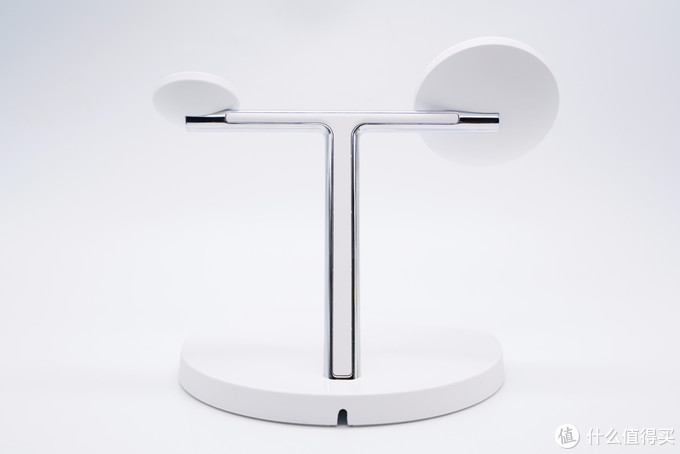

지지대 뒷면에는 T 자 모양의 플라스틱 패키지가 있으며 시계와 휴대폰의 무선 충전 보드는 고정되어 있으며 회전이 불가능합니다.

섀시 중앙에 헤드셋 무선 충전기가 있고 작은 홈 디자인이 채택되어 헤드셋 상자를 올려도 움직이지 않습니다.

Belkin 브랜드 단어는 앞쪽 끝에 인쇄되어 있습니다.

섀시의 전체 바닥 표면에는 미끄럼 방지 고무 패드가 붙여져있어 사용 중에 매우 안정적입니다.

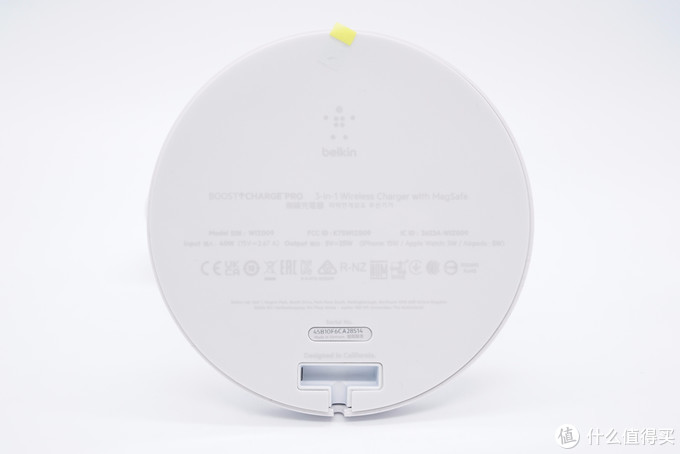

무선 충전 매개 변수의 슬립 매트 는 베트남 제조 정보와 일련 번호도 인쇄했습니다.

모델 : WIZ009

입력 : 40W (15V2.67A)

출력 : 5V-25W (iPhone : 15W, Apple Watch : 5W, AirPods : 5W)

제품은 CE, EAC, KC, NOM, NYCE, RoHS 및 기타 인증을 통과했습니다.

입력단에는 T 자형 홈이 있고 어댑터의 직각 DC 원형 헤드는 플러그를 평평한 표면에 숨길 수 있으며 플러그를 잡아 당기지 않고 고정하고 전원 공급 장치가 더 안정적입니다.

휴대폰 마그네틱 무선 충전 보드의 전면 플라스틱 판에 얇은 보호 접착제 층이있어 피부와 같은 느낌을 주며 마찰을 증가시키고 iPhone 12를 긁힘으로부터 더 잘 보호 할 수 있습니다.

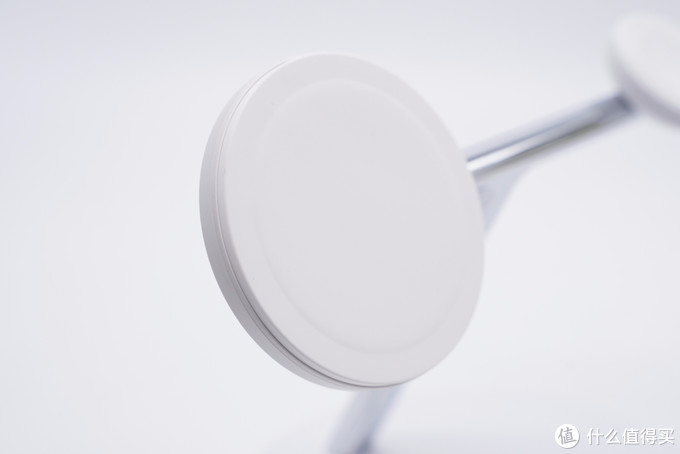

충전 보드의 뒷면은 구부러진 단단한 플라스틱 쉘로되어있어 모양이 "자동차 조명"처럼 보입니다.

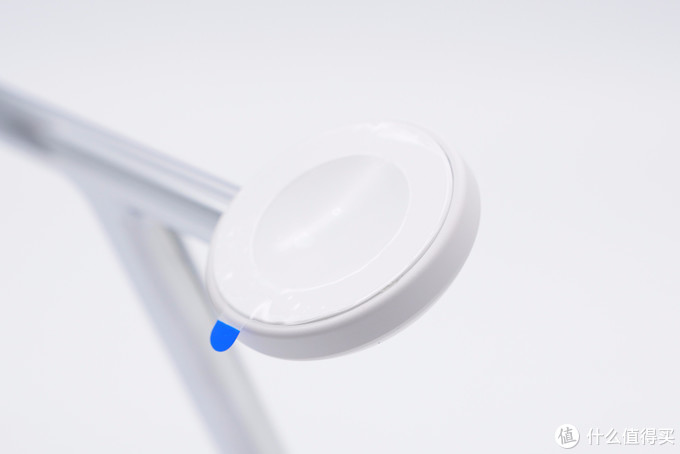

시계 용 마그네틱 무선 충전 보드는 전면에 밝은 플라스틱 판이 있고 중앙이 오목한 "자동차 조명"모양으로 설계되었습니다.

전체 무선 충전기의 순 중량은 약 493g입니다.

이 무선 충전기의 실제 사용 시나리오 목록입니다. 집에 돌아갈 때 Apple Family Bucket을 충전 할 수 있습니다. 동시에 휴대폰을 충전하고 시청할 수있어 매우 편리합니다.

2. Belkin 3-in-one 마그네틱 무선 충전 및 해체

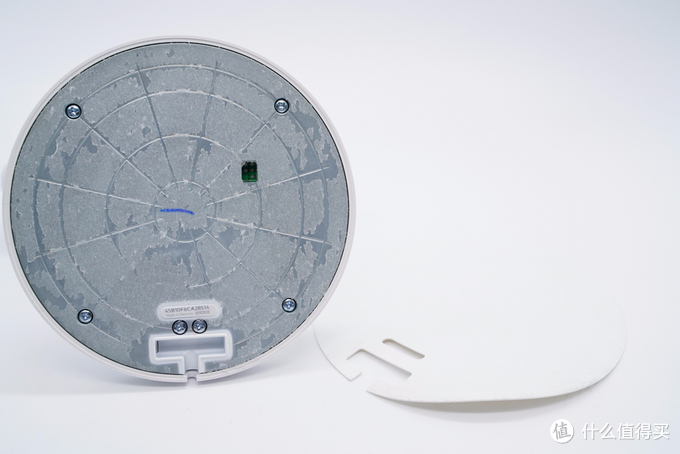

바닥의 ​​미끄럼 방지 고무 패드를 떼어 내고 균형추 철판이 섀시에 내장되어 있으며 6 개의 나사로 캡슐화되어 고정됩니다.

나사를 풀고 철판을 떼어 내고, 반대편 중앙에는 3 개의 철제 고리가 있는데, 이는 이어폰 무선 충전 코일을지지하는 데 사용됩니다.

PCB 보드는 4 개의 나사로 추가로 고정됩니다.

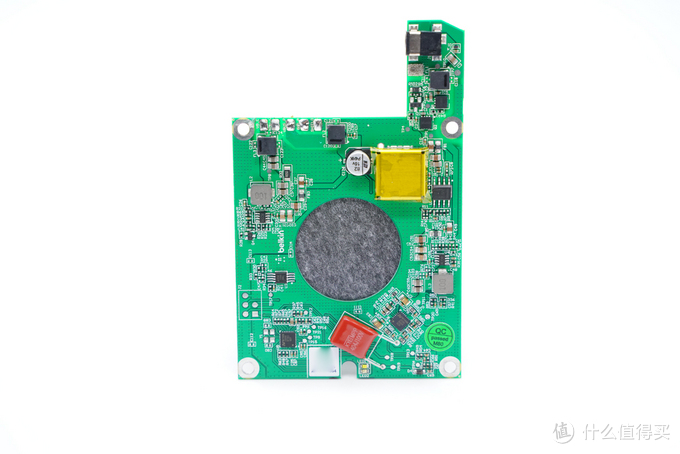

PCB 기판 전면을 한눈에 볼 수있는 회로 기판에는 3 개의 무선 충전을위한 전원 공급에 사용되는 3 개의 강압 회로와 Volta 무선 컨트롤러와 통합 전원을 사용하는 1 개의 무선 충전 회로가 있습니다. 단계.

이어폰 무선 충전 코일과 서미스터는 다른쪽에 용접되어 있습니다.

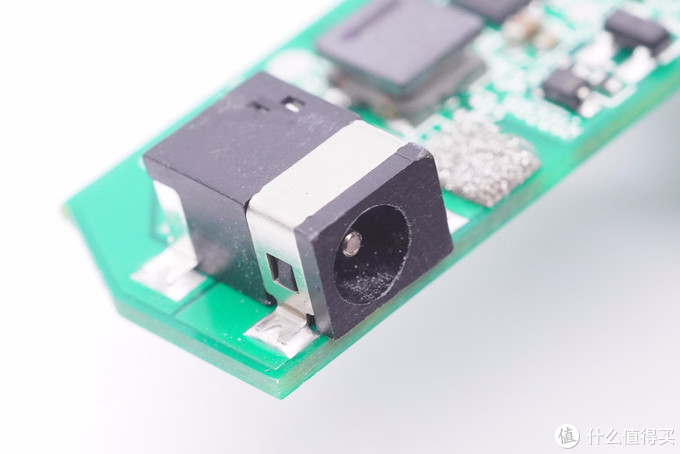

DC 입력 암 소켓의 클로즈업.

입력 필터 인덕터의 클로즈업.

내전압이 ​​30V 인 Shenzhen Gufeng G16P03 PMOS 튜브 2 개가 입력 보호에 사용됩니다.

Gufeng G16P03 세부 사항.

MPS MP2315 동기식 강압 컨버터는 최대 24V의 입력 전압과 3A의 최대 출력 전류를 제공하며 무선 충전 및 헤드폰의 강압을위한 전원을 제공합니다.

MPS MP2315 세부 사항.

10μH 합금 강압 인덕터.

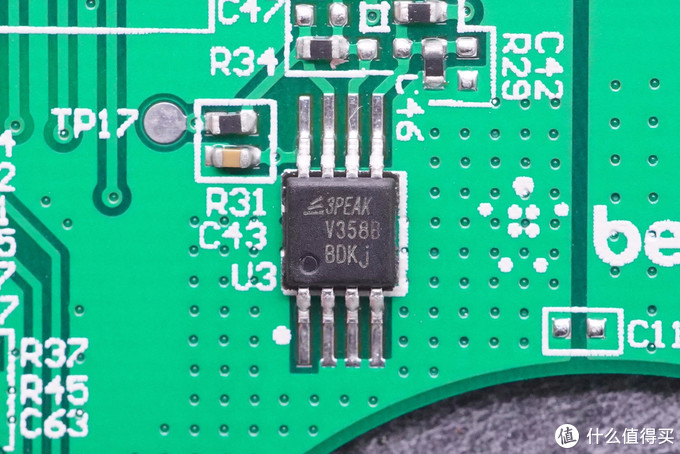

여기에서 단일 연산 증폭기로 사용되는 Si Ruipu LMV358B 이중 연산 증폭기.

Sripur의 LMV358B에 대한 자세한 정보.

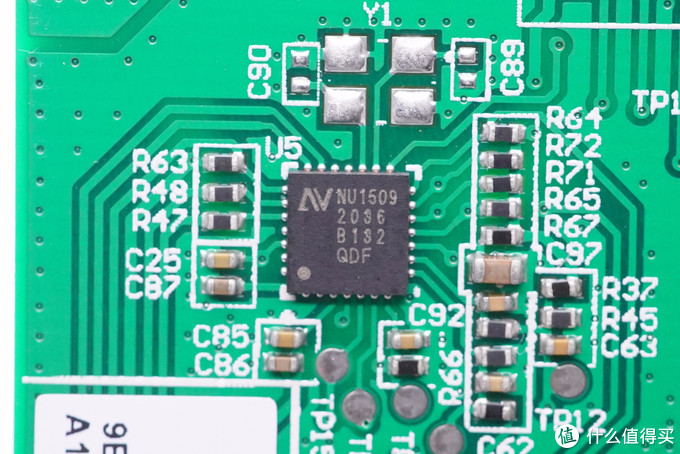

Airpods 무선 충전 송신기 제어 칩은 Volta Semiconductor NU1509를 사용하고, ARM-M0 코어를 통합하고, 고정밀 FOD 알고리즘을 포함하고, WPC1.2.4 EPP 프로토콜을 준수하고, 고정밀 PWM 출력을 제어하고, LED 충전 상태 표시 지원, 내장 고속 충전을 지원합니다. 다양한 고객의 맞춤형 요구를 충족시키기 위해 완벽하고 포괄적 인 보호 기능을 지원합니다.

Volta NU1509에 대한 자세한 정보.

Volta Semiconductor NU1009A, 무선 충전 및 전송에 사용되는 통합 전력 레벨 풀 브리지 MOS 튜브, 기본 제어 IC 용 내장 스위칭 조정기 및 LDO 전원 공급 장치, 내장 고정밀 전류 감지 및 복조, I2C 통신 , 통합 된 완전한 보호 기능.

Volta NU1009A의 세부 사항.

Keya KYET MPP 무선 충전 특수 필름 커패시터, 0.4μF, 100V 내전압.

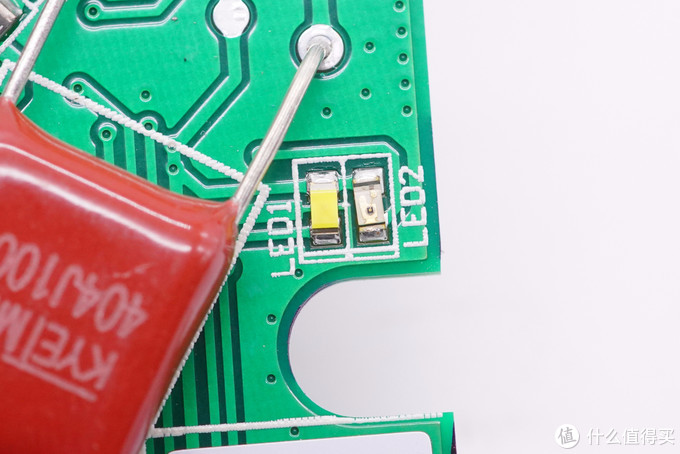

두 개의 LED 표시기 클로즈업.

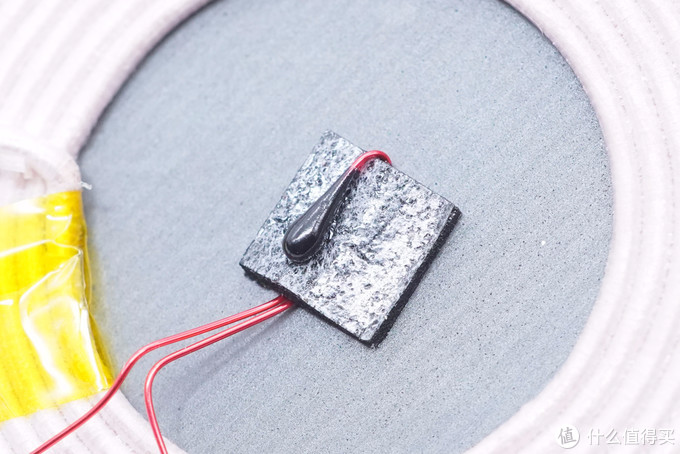

서미스터는 온도 모니터링을 위해 헤드셋 무선 충전 코일 중앙에 고정되어 있습니다.

무선 충전 코일이 단단히 감겨 있습니다.

TI Texas Instruments TPS54335A 최대 28V 입력, 3A 출력 동기식 강압 컨버터, 내장 스위치 튜브, 조정 가능한 작동 주파수. 입력을 내려 휴대폰 MagSafe 자기 무선 충전 모듈에 전원을 공급합니다.

TI TPS54335A 세부 사항.

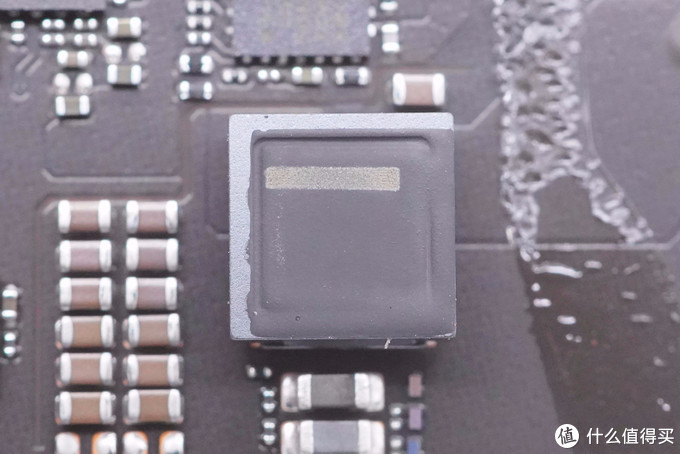

인덕턴스를 차폐 덮개로 덮고 노란색 절연 테이프를 붙여서 감습니다 (찢어짐).

강압 인덕터에는 흑연 스티커 층이 부착되어 있습니다.

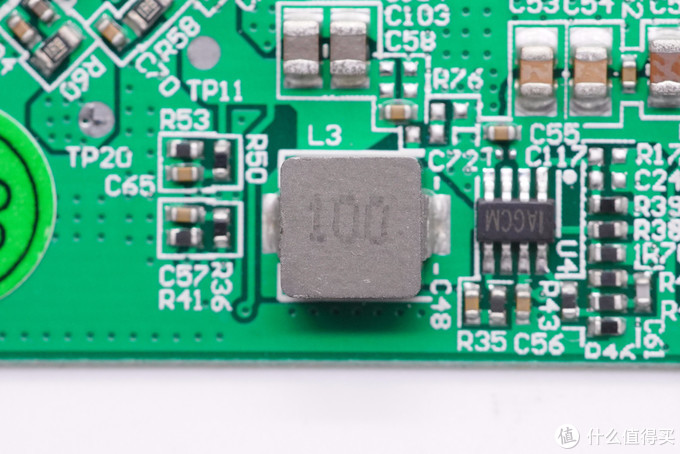

실드 아래에는 15μH 합금 강압 인덕터가 있습니다.

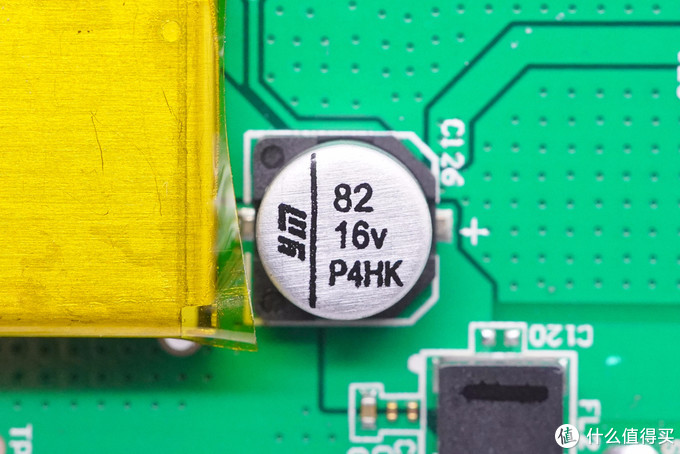

강압 출력 필터 솔리드 커패시터, 사양은 Yongming, VP4 시리즈, 초박형 SMD 커패시터의 16V 82μF입니다.

휴대폰의 무선 충전을위한 출력 인덕터 필터의 클로즈업.

시계의 무선 충전 모듈을위한 또 다른 MP2315, 강압 전원 공급 장치.

시계의 무선 충전 모듈에 전원을 공급하기위한 강압 인덕터입니다.

무선 충전 및 시계 전원 공급을위한 필터입니다.

휴대폰 무선 충전을 분해하고 흰색 플라스틱 쉘은 나사로 지지대에 고정되고 MagSafe 자기 무선 충전 모듈은 플라스틱 쉘에 고정됩니다.

MagSafe 마그네틱 무선 충전 모듈은 검은 색 플라스틱 쉘과 금속 차폐 쉘로 포장되어 있습니다.

전면 플라스틱 판을 떼어 내면 무선 충전기 가장자리에 접착제로 고정 된 자석 고리가 있음을 알 수 있습니다.

유도 코일이 무선 충전 코일에 부착되어 있습니다.

무선 충전 코일과 PCB 보드 사이에 차폐 금속 시트를 배치하고 가장자리를 스폿 용접 및 고정하고 PCB 보드 영역에 해당하는 중앙에 절연지를 붙여 넣습니다.

16 개의 작은 자석이 자석 링을 형성합니다.

PCB 보드를 꺼내고 절연지도 금속 쉘의 홈에 붙여 넣습니다.

PCB 보드는 구성 요소의 단면 배치를 채택합니다.

필터 인덕터 클로즈업.

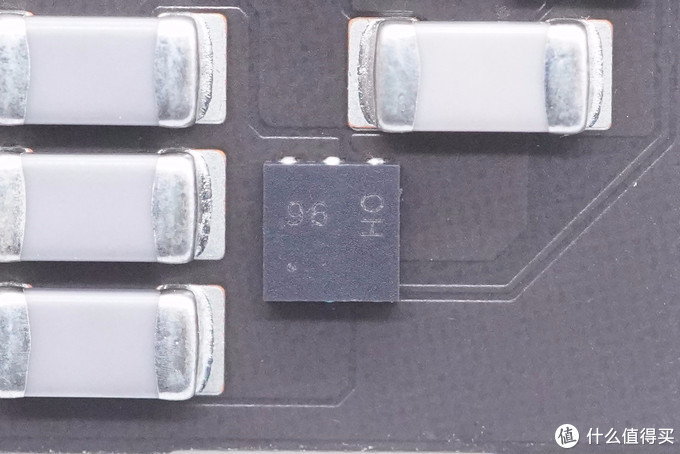

1324V 실크 스크린의 부하 스위치.

TI Texas Instruments의 TPS61178, 부스트 컨버터.

실크 스크린 X2 GD의 다이오드는 부스트 변환 효율을 향상시키는 데 사용됩니다.

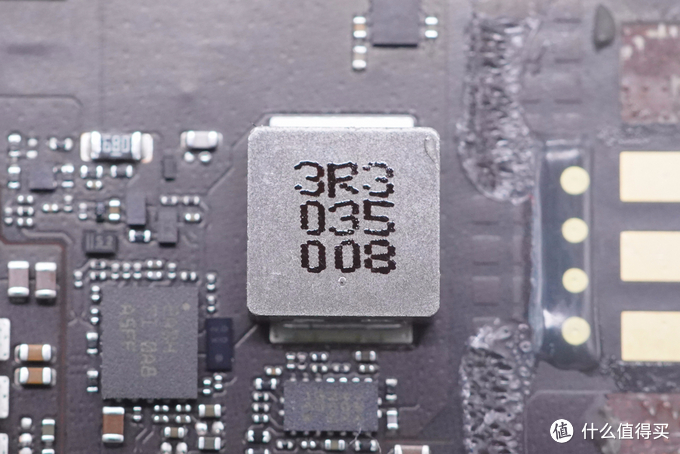

부스팅 용 3.3μH 합금 인덕터입니다.

MPS의 강압 IC는 무선 충전 마이크로 컨트롤러에 전원을 공급합니다.

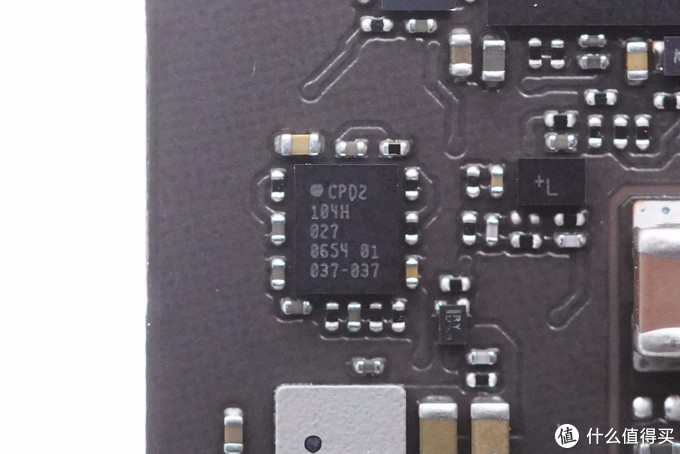

Cypress CYPD2104 Type-C 포트 컨트롤러.

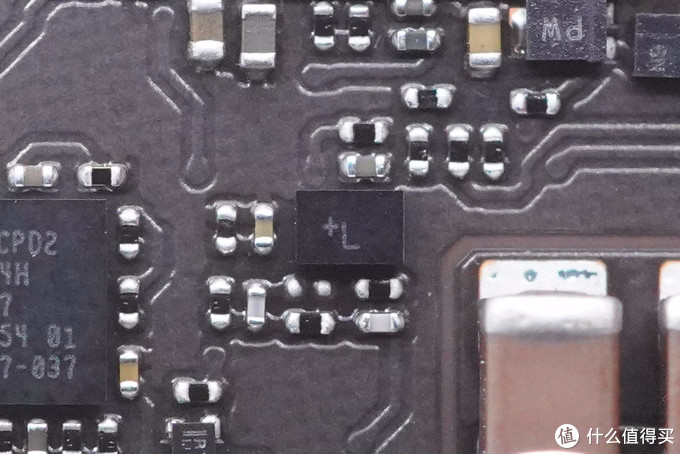

실크 스크린 + L 구성 요소.

실크 스크린 3AOP.

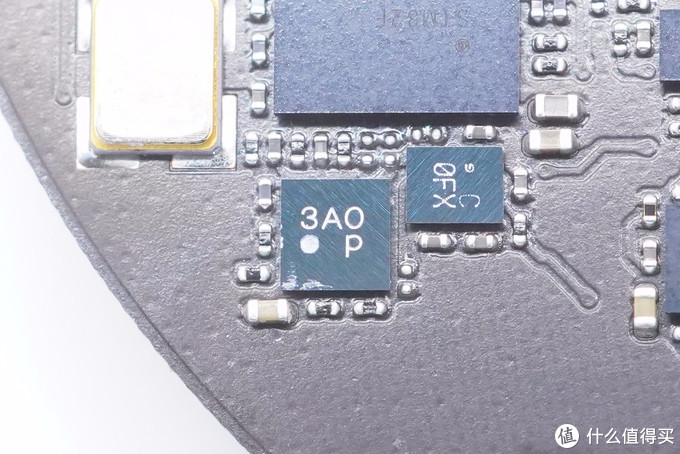

실크 스크린 C0FX.

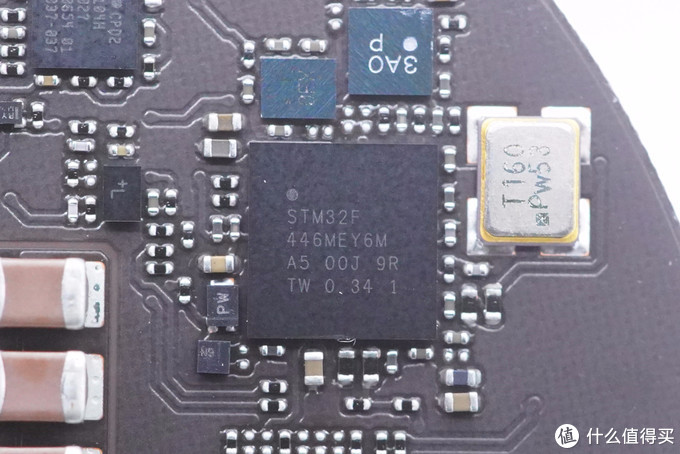

무선 충전기의 메인 제어 칩은 DSP 및 FPU가있는 고성능 기본 시리즈 ARM Cortex-M4 MCU 인 ST ST STM32F446MEY6, 512KB 플래시, 180MHz CPU, ART 가속기 및 듀얼 QSPI를 채택합니다.

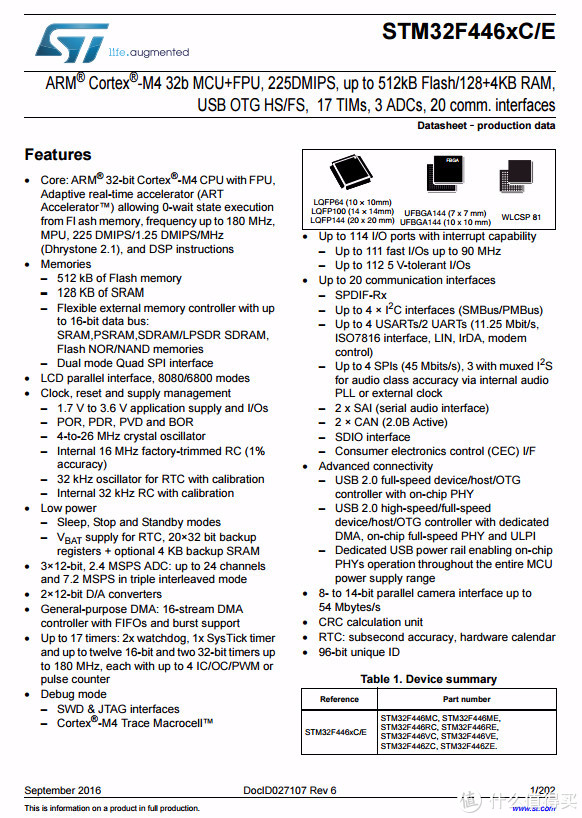

ST STM32F446MEY6 데이터 정보.

메인 제어 칩에 클럭 을 제공하기 위해 그 옆에 수정 발진기가 있습니다 .

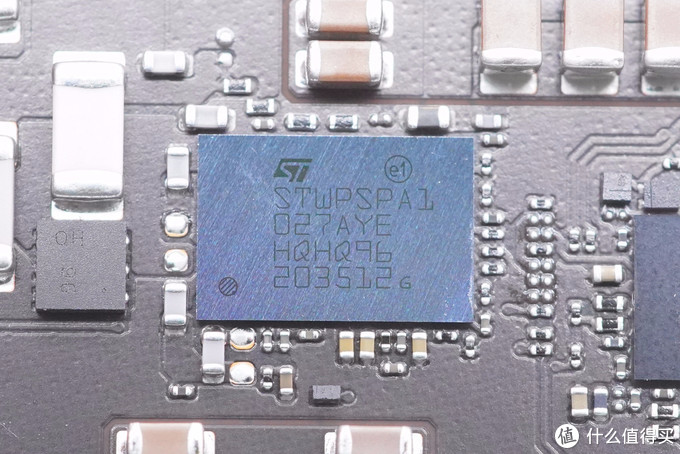

ST STMicroelectronics STWPSPA1, 맞춤형 무선 충전 컨트롤러, CSP 패키지, 내장형 전원 MOS 튜브 드라이버, 단순화 된 주변 부품, iPhone12 MagSafe 자기 흡수 무선 충전기 IC 수준 분석 보고서 를 통해이 컨트롤러에는 외부 전원 튜브 2 개도 포함되어 있습니다. H 브리지를 형성하는 파워 튜브.

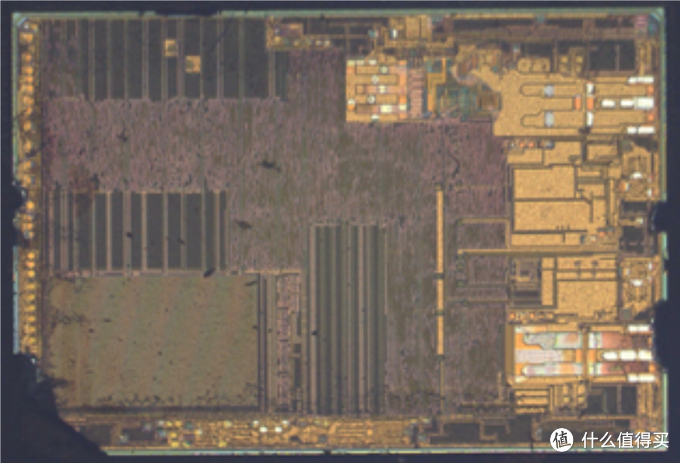

DECAP 다이어그램에서 STWPSPA1 칩의 오른쪽에 두 개의 내장 MOS 튜브가 있음을 알 수 있습니다.이 튜브는 칩에있는 두 개의 외부 MOS 튜브와 함께 무선 충전 코일을 구동하는 H 브리지를 형성합니다.

무선 충전 코일 구동을 위해 측면에 두 개의 MOS 튜브가 있습니다.

또 다른 클로즈업.

5 개의 백색 NPO 공진 커패시터.

무선 충전 코일은 litz 와이어로 감겨 있습니다.

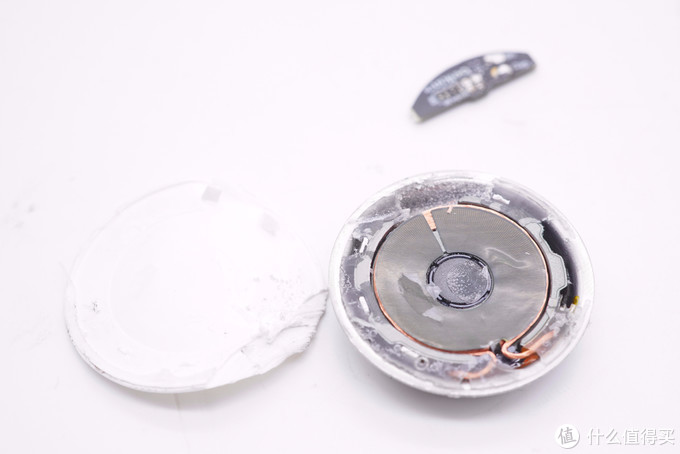

시계의 자기 무선 충전기도 분해되고 뒷면의 흰색 플라스틱 케이스도 나사로 고정됩니다.

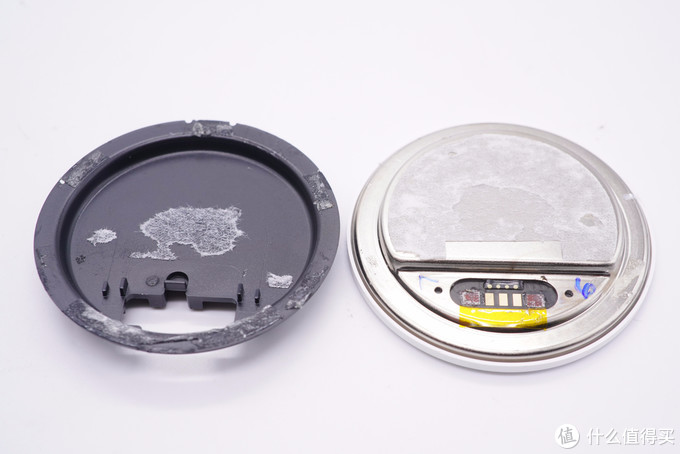

3 개의 나사를 제거하여 플라스틱 케이스를 제거하고 시계 마그네틱 무선 충전 모듈의 금속 케이스 뒷면에 작은 연결 플레이트를 용접합니다.

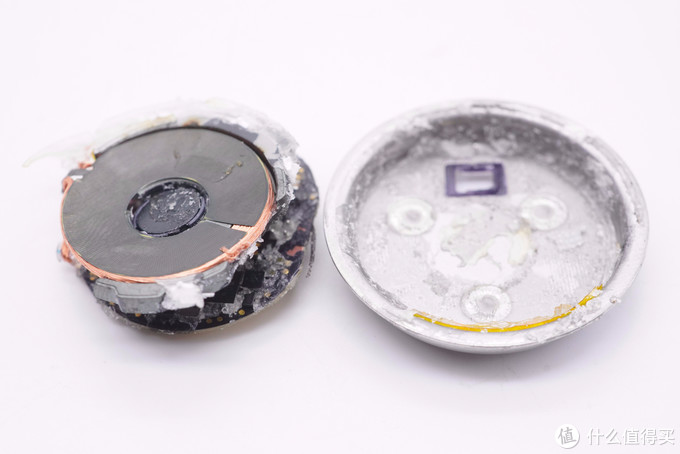

시계 무선 충전의 전면 플라스틱 판을 제거하고 내부에 다량의 접착제를 주입하여 전체를 형성합니다.

무선 충전 코일과 회로 기판을 파 내십시오.

PCB의 중심이 속이 비어 있고 해당 원통형 자석이 이제 코일에 연결됩니다.

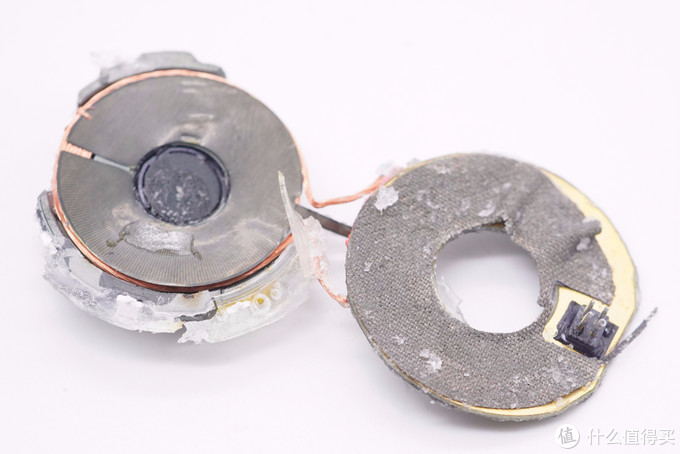

납작한 케이블을 통해 회로 기판에 연결된 코일에 유도 코일 층을 붙이고 회로 기판 뒷면에 전도성 천을 붙입니다.

전체 회로 기판의 뒷면에는 구리와 침지 된 금이 노출되어 있습니다.

TI TPS25940L 전자 퓨즈, 최대 작동 전압은 18V, 최대 전류 제한은 5.3A이며 입력 과전류 감지를위한 전류 감지 출력을 지원합니다.

TI TPS25940L 세부 사항.

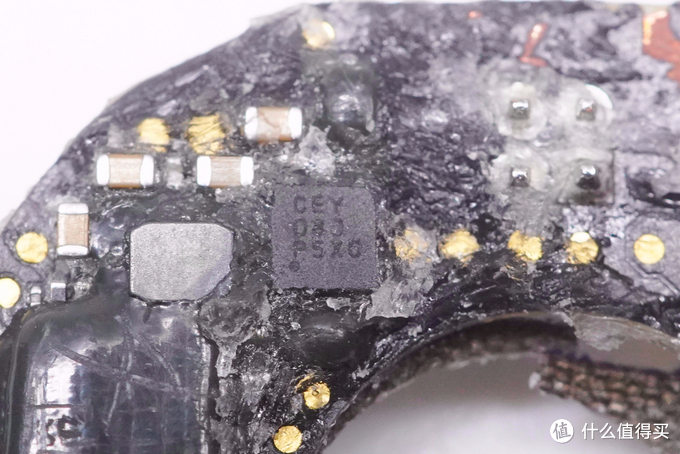

실크 스크린 6GP.

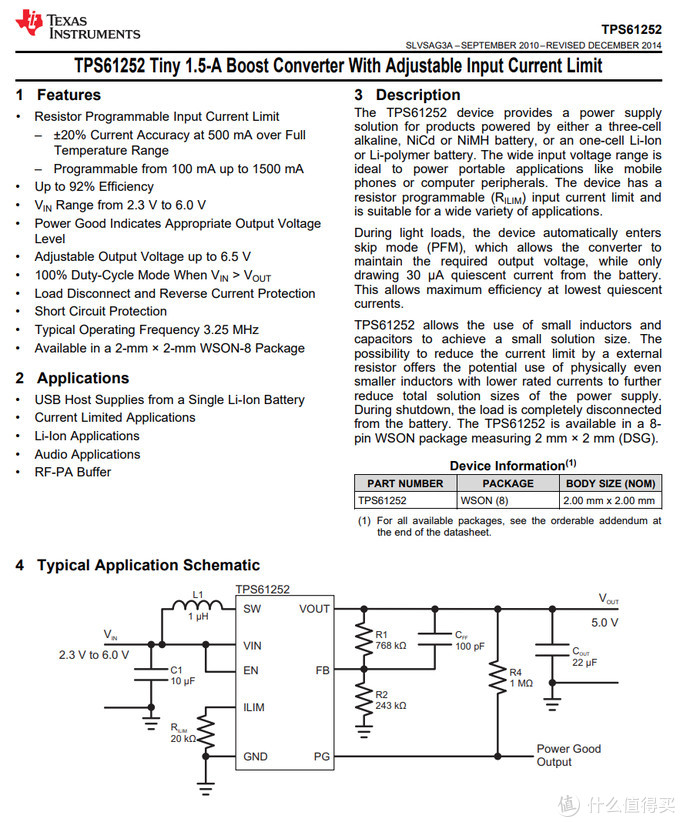

TI TPS61252 동기식 부스트 컨버터는 저항으로 설정된 입력 전류 제한을 지원합니다.

TI TPS61252 데이터 정보.

최대 출력 전류가 600mA 인 TI TPS62560 동기식 강압 컨버터는 무선 충전 마스터에 전원을 공급하는 데 사용됩니다.

TI TPS62560 세부 사항.

총 2 개의 TI TPS51604 하프 브리지 드라이버는 무선 충전을 위해 4 개의 MOS 튜브를 구동합니다.

TI TPS51604 세부 사항.

또 다른 TI TPS51604는 무선 충전 전원 튜브를 구동하는 데 사용됩니다.

시계의 무선 충전 코일도 리츠 와이어로 감았습니다.









충전 헤드 네트워크 분해 요약



Belkin의 쓰리 인원 무선 충전기는 기존의 올인원 무선 충전기와는 다릅니다. 밝은 은색 금속 지지대 디자인을 사용합니다. 휴대 전화와 시계의 무선 충전이 중단되고 휴대 전화가 다른 경험 감각을 가져올 수있는 무선 충전. 동시에 바닥은 큰 디스크로 사용시 매우 안정적입니다.



충전 헤드 네트를 분해 한 후 카운터 웨이트 다리미와 회로 기판이 섀시에 내장 된 것을 발견했습니다. 3 개의 독립적 인 강압이 회로 기판에 배치되어 있습니다. 시계 및 이어폰의 무선 충전은 MPS MP2315 강압 전원 공급 장치를 사용하고, 휴대폰의 무선 충전은 TI TPS54335A에 의해 강압되고, Yongming 솔리드 커패시터 필터 전원 공급 장치가 있습니다. 또한 헤드셋 무선 충전 회로도 Volta Semiconductor NU1509 + NU1009A 솔루션을 사용하여 회로 기판에 통합됩니다.



Belkin의 고가 무선 충전기는 Volta Semiconductor가 제공하는 완전한 PCBA 세트로 설계 및 제공되는 것으로보고되었습니다. 단일 칩 솔루션을 제공하는 것 외에도 Volta는 고급 사용자 정의 및 개발 서비스로 확장 한 것으로 보입니다.

휴대 전화 MagSafe 자기 무선 충전 모듈에는 무선 충전 전력 단에 전력을 공급하는 부스터 회로가 내장되어 있습니다. 이전에 해체 된 MagSafe 무선 충전 원리와 동일합니다. Cypress, Texas Instruments, ST 등의 핵심 구성 요소 공급자는 여전히 사용됩니다. 전반적인 재료와 제작은 매우 좋습니다.



이번에 애플의 무선 충전 MFM 인증 운영 은 올해의 데이터 라인 MFI 인증과 똑같으며 , 이 인증을 통과하면 아이폰 12에 15W 무선 ​​충전이 가능하다. MFM 인증을받은 제품은 최고의 호환성과 품질 보증을 제공하고 더 경쟁력이 있지만 가격이 비쌉니다. 그렇다면 Apple의 무선 충전 용 MFM 인증 출시에 대해 어떻게 생각하십니까?
