Raspberry Pi 및 Orange Pi Zero 보드에서 작동하는 Z-Pi 7 Z-Wave 게이트웨이 개발 키트

WiFi 및 Bluetooth는 홈 자동화를위한 가장 인기있는 무선 프로토콜이며 , 적어도 일부 국가에서는 Zigbee  Z-wave  같은 대안 이 널리 채택되었습니다.

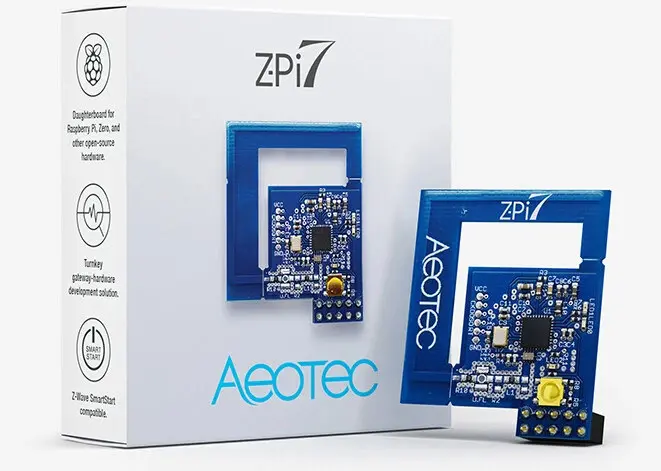

후자에 관심이 있다면 Aeotec은 GPIO 헤더를 통해 UART를 통해 연결된 확장 보드 를 사용하여 Raspberry Pi 보드 또는 Orange Pi Zero SBC 에 Z-Wave 연결을 추가 할 수있는 Z-Pi 7 게이트웨이 개발 키트를 방금 도입했습니다.





Aeotec Z-Pi 7 Z-Wave 확장 보드 (ZWA025) 사양 :



  • Z-Wave 연결
    • Silicon Labs EFR32ZG14 Arm Cortex-M4 SoC @ 39MHz, Series 700 및 Gen7 기술
    •  주파수
      • ZWA025-A : 미국 주파수 908.42 Mhz
      • ZWA025-B : AU 주파수 921.42 Mhz
      • ZWA025-C : EU 주파수 868.42 Mhz
    • TX 전력 – 미국 : + 9.3dBm; EU : + 4.8dBm
    • RX 감도 – -97.5dBm
    • 범위
      • 실내 – 미국 : 70 미터 이상; EU : 최대 60m
      • 실외 – 최대 200m
    • SmartStart 기본 통합 및 S2 보안.
    • Z-Wave Plus 인증
  • SBC 호환성 (테스트 됨) – Raspberry Pi 3 이상, Orange Pi Zero
  • 전원 공급 장치 – GPIO를 통한 3.3V DC
  • 최대 작동 전류 – 75mA
  • 크기 – 42 x 35 x 12mm
  • 무게 – 6.5g
  • 온도 범위 – 작동 :: 0 ° C ~ 40 ° C; 보관 : -20 ° C ~ 70 ° C

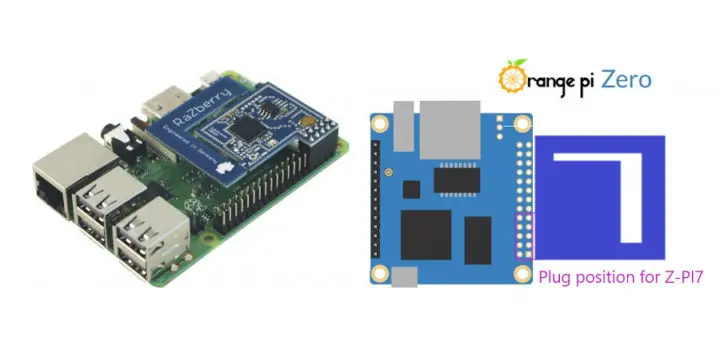

확장 보드는 Orange Pi Zero 보드와 호환되지만 필요한 방향으로 인해 필요한 것보다 더 많은 영역을 차지하므로 Raspberry Pi를 위해 명확하게 설계되었습니다.



Z-PI 7 Z 표면파 컨트롤러 보드 명백하게 RaZBerry V2 보드의 후속에서 영감을 얻은 RaZberry 보드 에서 촬영 라즈베리 파이 3 보드 위의 사진에 나타낸 바와 같이, 2015 년에 도입 Aeotec 사용자 안내서 .



이 키트는 Z-Wave SDK 7.11.0 이상을 지원하며 Raspberry Pi OS 또는 Armbian Linux 배포판을 설치하고 UART를 활성화해야하는 경우 Raspberry Pi 및 Orange Pi Zero 보드의 구성 지침은 매우 유사합니다. Raspberry Pi 보드에서 Bluetooth를 비활성화하라는 메시지도 표시됩니다. Z-Wave 연결은 호스트 소프트웨어에 의해 처리되며 경우에 따라 새 장치가 자동으로 감지됩니다. 이 보드는 다른 오픈 소스 프로젝트 중에서 Home Assistant에서 사용하는 Z-Wave 500 하위 호환성 모드 의 "Z-Wave JS"( node-zwave-js ) 프로젝트와 호환됩니다.

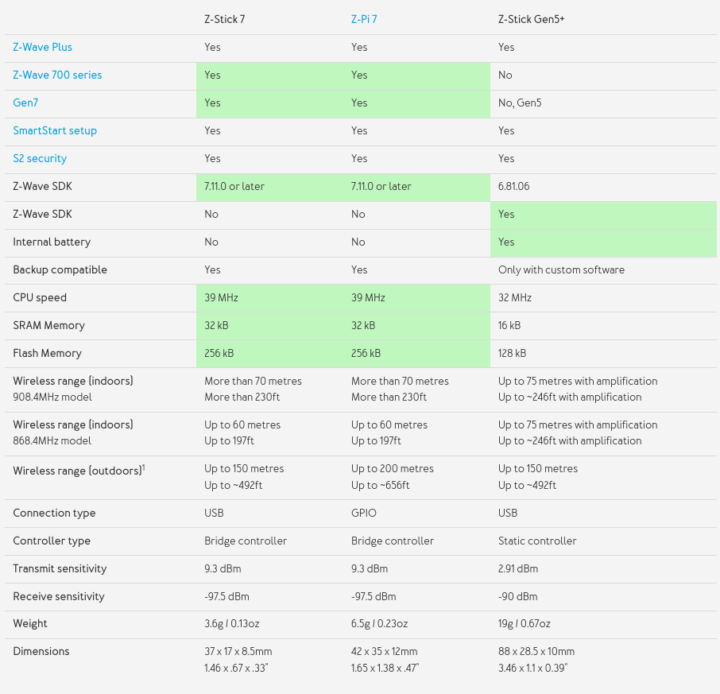

Aeotec Z-Pi 7 Z-wave devkit은 $ 54.99에 구입할  있지만 유럽에 적합한 868.4MHz 버전 만 찾을 수있었습니다. 추가 정보는 제품 페이지 에서 찾을 수 있습니다 . USB 동글 사용을 선호하는 경우이 회사는 최근 Raspberry Pi "HAT"과 동일한 기능과 사양을 갖춘 Aeotec Z-Stick 7 (ZWA010)을 출시했습니다.





팁을위한 Hedda에게 감사합니다.
