애플은 뒤늦은 춘계 컨퍼런스에서 오랫동안 기다려온 AirTag 블루투스 트래커를 출시했습니다. 많은 소비자들이 제품을 받았을 때 2020 년 또는 2019 년까지 상자에 인쇄 된 것을보고 놀랐습니다.이 제품은 이미 빠르다는 것을 알 수 있습니다. 2 년 전이나 그 이전에 완성되었지만 판매용으로 양산되지는 않았습니다. 아마도 ... 애플 자체가 "필수적"이라고 생각하는 것입니까? 하지만 어쩔 수없이 시장의 목소리가 너무 커서 모두가 Apple이 무엇을 만드는지보고 싶어합니다.



이전에는 오디오 네트워크가 이미 Apple의 AirTag 무선 추적기의 실습 경험 을 수행 한 것을 좋아합니다. 직경이 1 달러 동전보다 큰 Go 게임 처럼 보입니다. 페어링 경험은 팝업 창이있는 AirPods와 매우 유사합니다. 매우 빠릅니다. 에어 태그를 가방에 넣으면 찾기가 쉽지 않고 열쇠 나 다른 물건에 걸고 싶다면 별도의 끈을 사야한다. 애플의 공식 액세서리는 99 위안이다. 비용 효율적인 Hermès 버전은 2,199 위안부터 시작하며, 끈을 구입하고 추적기를 얻는 것이 매우 비용 효율적입니다.



기능적인 측면에서 Airtag는 Bluetooth와 UWB 정밀 포지셔닝 기술을 결합합니다. 내장 된 Bluetooth 저에너지 칩을 사용하여 근처의 "찾기"네트워크에서 Apple 장치가 감지 한 신호를 전송 한 다음 좌표 정보를 전송할 수 있습니다. . 사용자가 iCloud를 찾을 때 대략적인 위치, 내장 된 Apple U1 초 광대역 칩을 통해 AirTag가 정확하게 검색 할 수 있습니다. 일정 범위 내에서 AirTag의 방향이 휴대폰에 표시되고 항목을 찾기 위해 마지막 거리를 해결하기 위해 미터에 정확하게 표시됩니다. 문제가 있지만이 기능을 사용하려면 U1 칩이 장착 된 iPhone 모델이 필요합니다.



배터리 수명 측면에서 AirTag에는 2032 버튼 배터리가 내장되어있어 사용자가 교체 할 수 있습니다. 소리를 하루 4 번 재생하고 정확한 검색을하면 1 년 이상 사용할 수 있으며, 배터리가 부족하면 전화기에 알림이 전송됩니다. AirTag는 AR 검색을 지원하지 않습니다. 유효 범위 내에서 Siri로 검색 할 수 있습니다. Apple의 소프트웨어 및 하드웨어 환경에 따라 다르며 경험이 나쁘지 않습니다. 결국 시장에 알려진 경쟁 제품은 많지 않습니다. 대중과 많은 제조업체가 여전히 기다리고 있습니다. 내 사랑 오디오 네트워크의 상세 해체 보고서를 살펴 보겠습니다.





1. Apple AirTag 포장 풀기

포장 상자는 상대적으로 평평하고 매우 작으며, 제품 이름 "AirTag"가 전면에 인쇄되어 있고 모양이 렌더링되어 있습니다.



제품의 라벨 정보는 상자 뒷면에 부착되어 있습니다.

제품 라벨 정보, 제품명 "AirTag 무선 태그", 모델 A2187, 중국 제. 다음 요구 사항은 사용 요구 사항을 나타냅니다. iOS 또는 iPadOS 장치는 최신 버전으로 업그레이드하고 iCloud 계정에 로그인해야합니다 .CR2032 교체 가능한 배터리가 포함되어 있습니다 .Ultra-wideband는 일부 지역에서 사용할 수 없습니다.

상자 측면의 Apple 저작권 고지에는 우리가 분해 한 것이 2020 년에 대한 것이라고 나와 있습니다.

상자의 내용물은 AirTag가 판지에 고정되어 있으며 내부에 사용 방법을 설명하는 그림이 있습니다. 패키지에 설명서, 보증서 및 인증 지침이 있습니다.

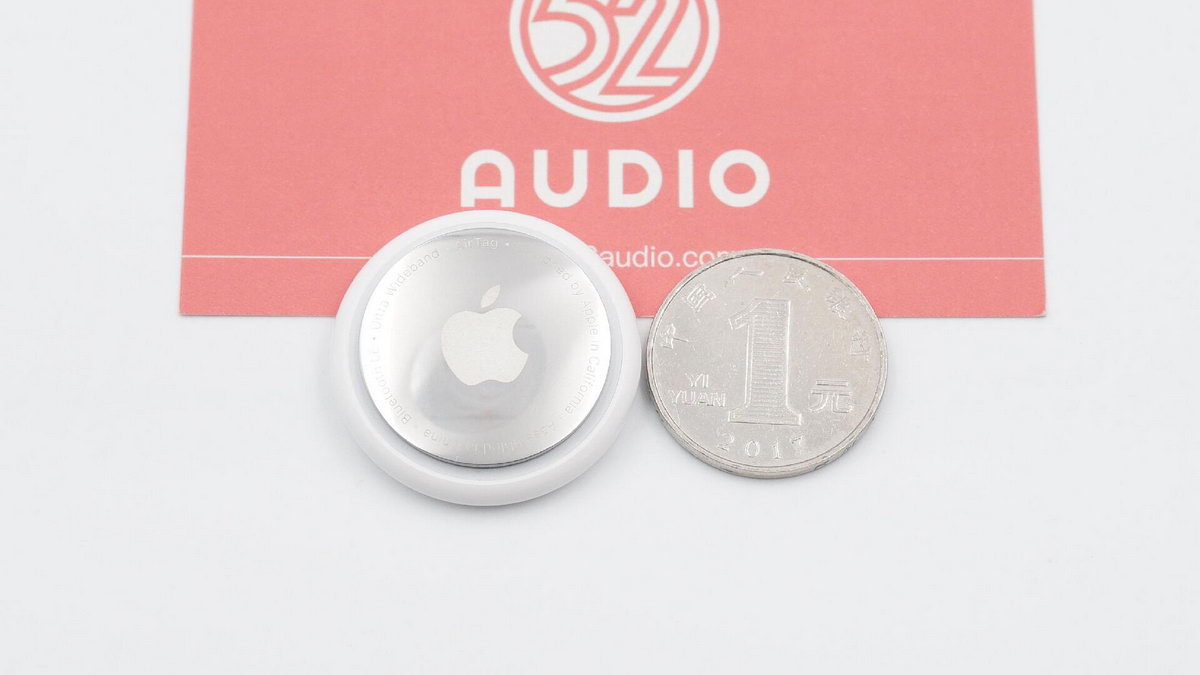

1 위안 동전의 크기에 비해 금속 백쉘의 직경은 1 위안 동전의 지름보다 약간 큽니다.

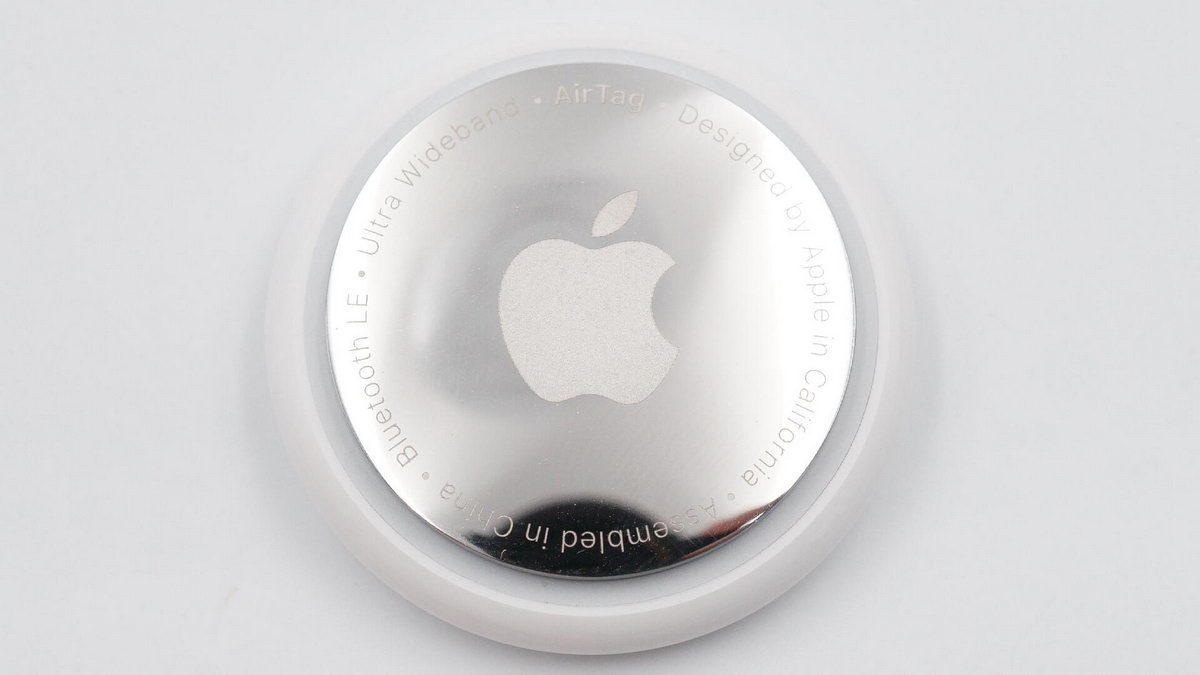

메탈 백쉘은 가운데에 Apple 브랜드 로고가 새겨 져 있고, 바깥쪽에는 "Bluetooth LE", "Ultra Wideband", "AirTag", Apple Design 및 Made in China라는 글자가 새겨 져 있습니다. Hermes 버전에는 로고없이 "HERMES"및 "APPLE AIRTAG"라는 단어가 새겨 져 있습니다.

AirTag의 앞면은 매끄럽고 바니시를 굽고 패턴없이 가공되며 공식 웹 사이트에서 레이저 각인이 가능합니다.

AirTag 측면 디스플레이, 돌출 된 디자인은 대용량 배터리를 수용 할 수있을뿐만 아니라 후크 및 기타 액세서리에 쉽게 설치하고 고정 할 수 있습니다.

둘째, Apple AirTag 분해

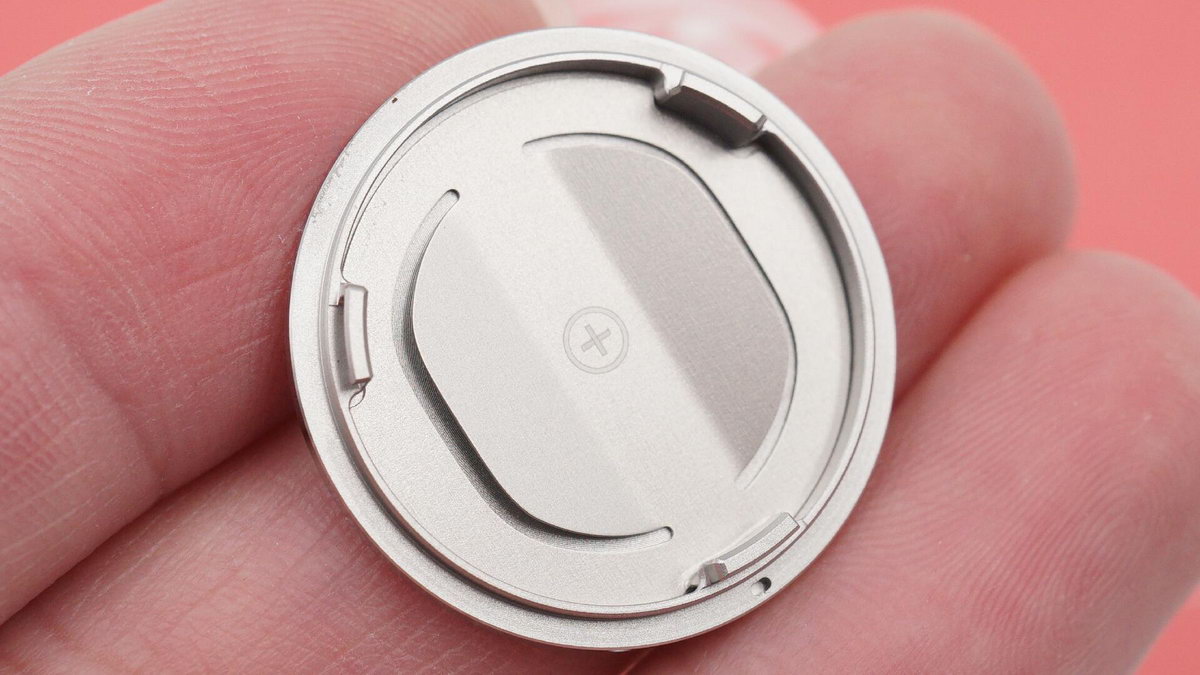

금속 백쉘은 시계 반대 방향으로 돌려 쉽게 제거 할 수있어 사용자가 배터리를 교체 할 때 편리합니다. 마찬가지로 물건을 잃어버린 경우 물건을 줍는 사람이 배터리를 빼면 AirTag는 쓸모가 없습니다.

케이스 내부에 양극 마크가 있으며 배터리 교체시 양극과 음극에주의를 기울이고 측면에있는 세 개의 돌출부가 회전 및 고정 역할을합니다.

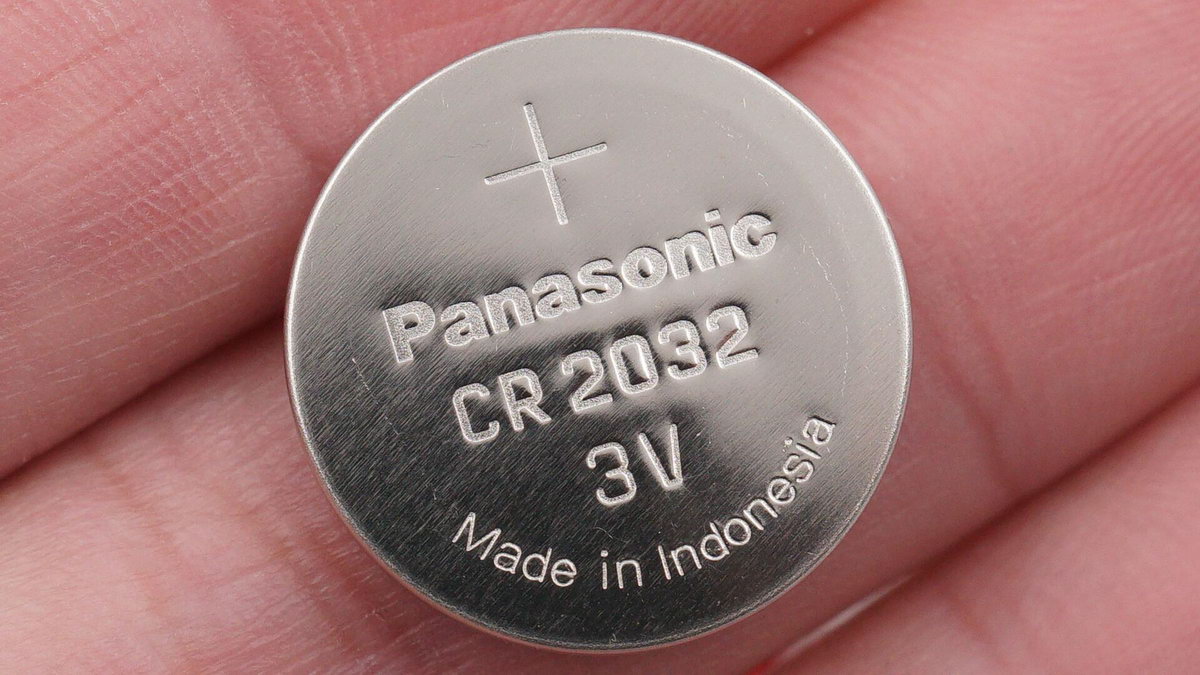

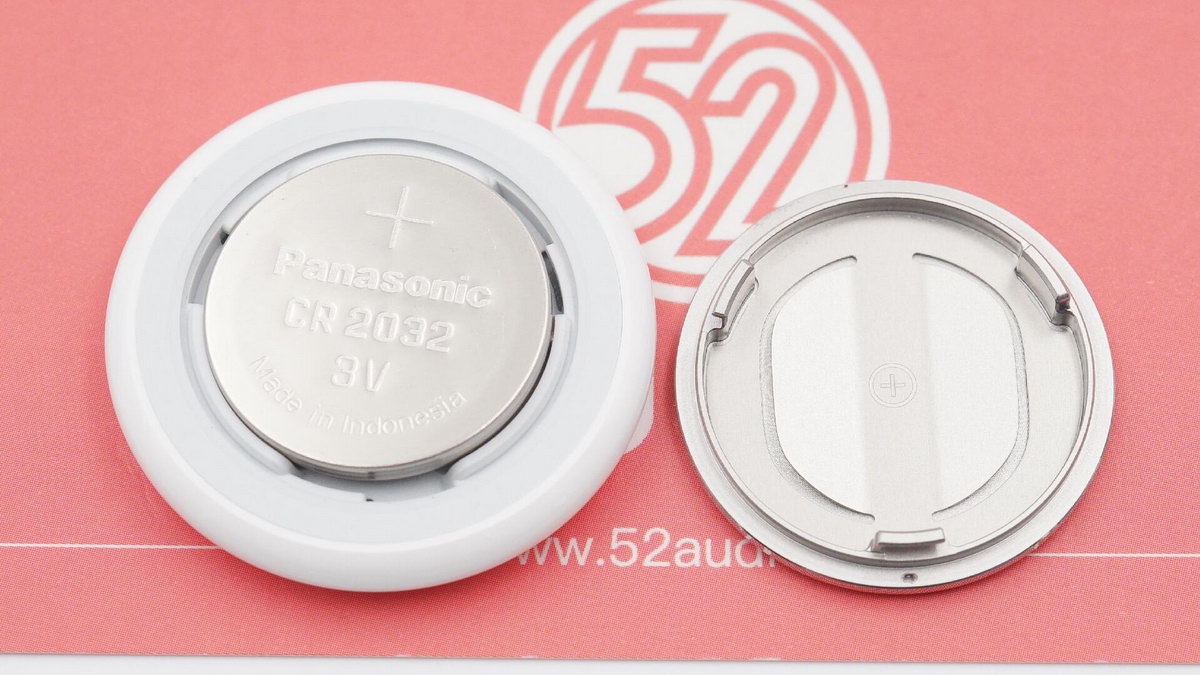

AirTag의 내장 버튼 배터리는 Panasonic, 모델 CR2032, C-는 음극으로 리튬 금속, 양극으로 이산화망간을 사용하는 화학 배터리 시스템을 의미합니다. R-는 배터리가 원통형임을 의미합니다. 직경 20mm, 두께 3.2mm, 공칭 전압은 3.0V, 인도네시아 산. 사용자는 다른 브랜드의 2032 버튼 배터리를 구매하여 교체 할 수 있습니다.

배터리를 제거한 후 AirTag의 내부 구조.

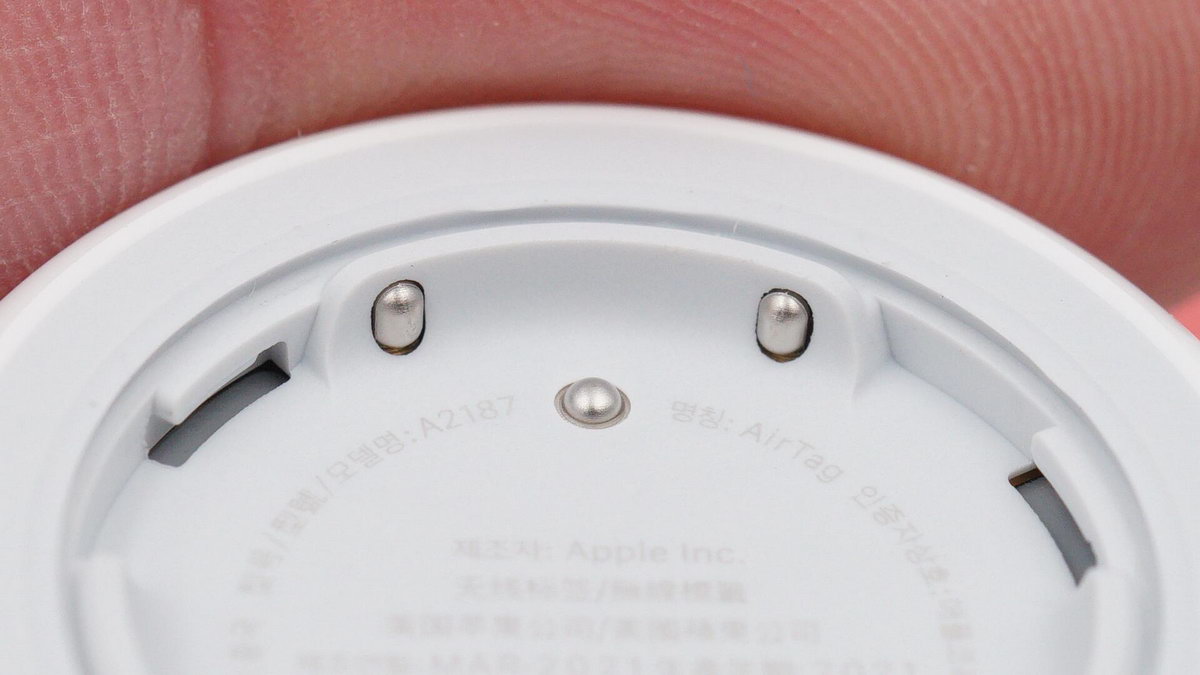

배터리를 연결하기위한 양극 접점이 측면에 2 개 있고 음극 측면에 1 개가 하단에 있습니다.이 디자인으로 배터리를 뒤집어도 손상없이 양극에만 연결됩니다.

가열 후 셸을 제거하고 AirTag의 내부 구조를 확인합니다. 배터리 음극 접점의 양쪽에있는 패드는 내부 코일의 솔더 조인트입니다.

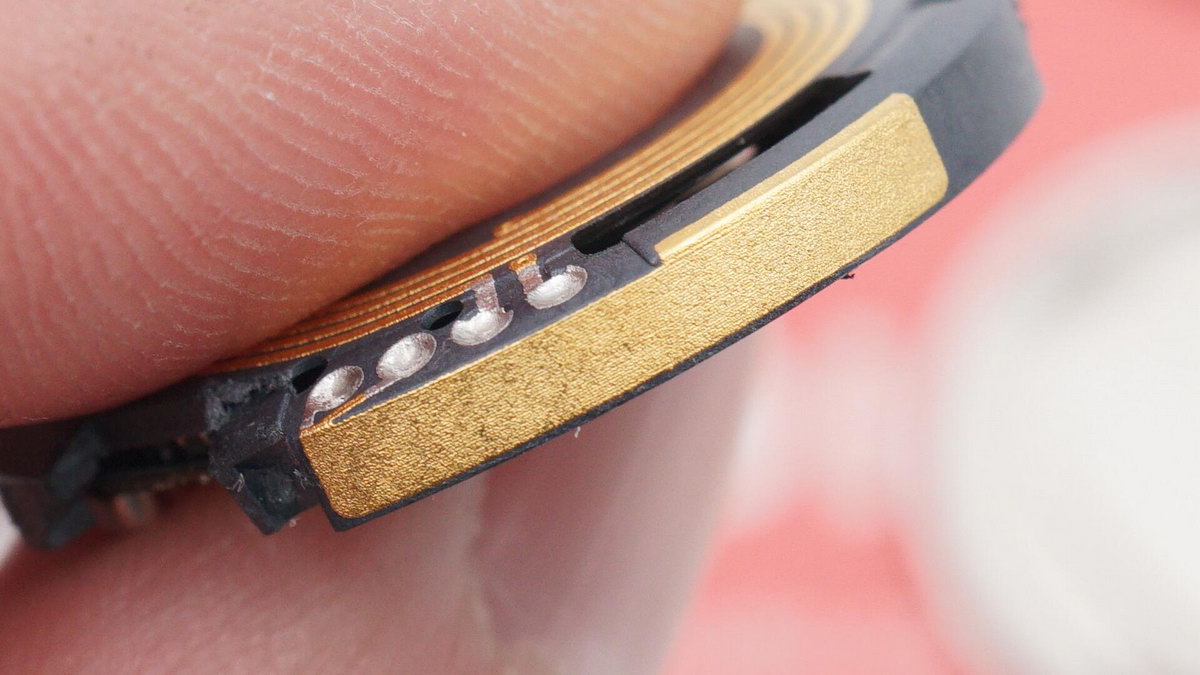

내부 구조와 셸을 분리하고 셸의 전자기 코일을 메인 보드에 용접하여 소리를냅니다. AirTag는 LDS 안테나를 통해 무선 신호를 전송하며 브래킷 쉘에는 세 가지 안테나 디자인이 있습니다.

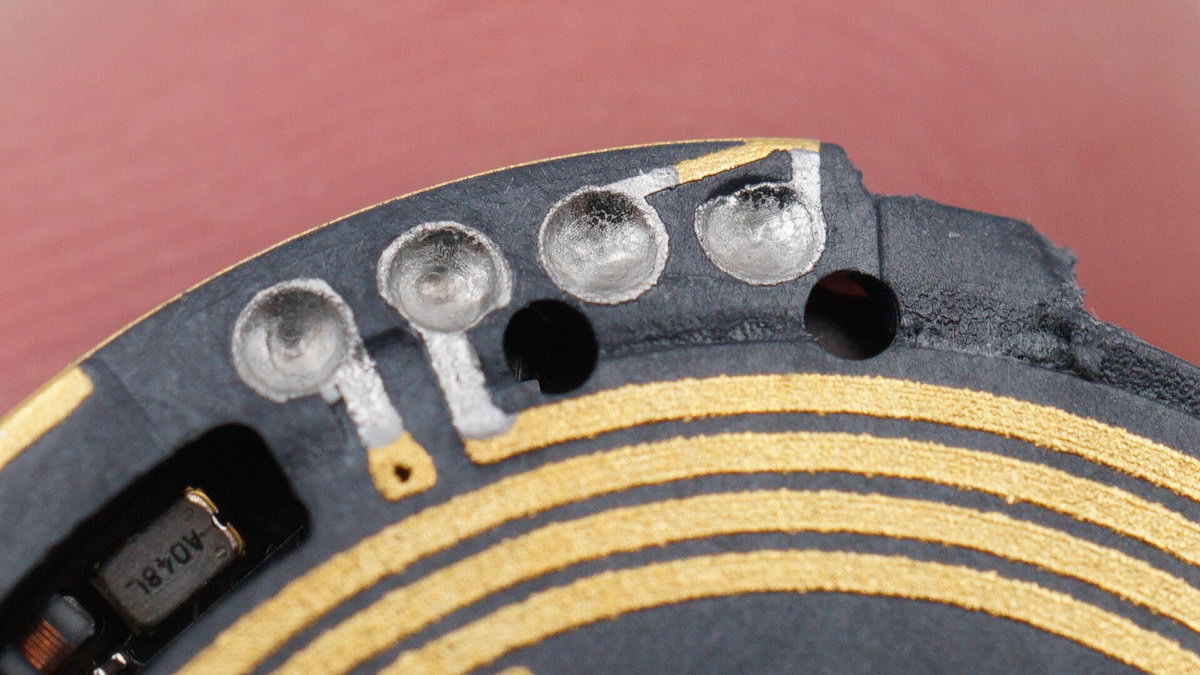

LDS 안테나가 마더 보드에 연결된 두 개의 솔더 조인트. NFC 안테나는 하우징에 나선형으로 설계되었습니다.

Bluetooth 안테나는 하우징의 한쪽에 설계되었습니다.

세 번째 LDS 안테나는 초 광대역 신호를 전송하는 데 사용됩니다.

AirTag의 링 메인 보드와 메인 보드를 고정하는 브라켓을 분리합니다.

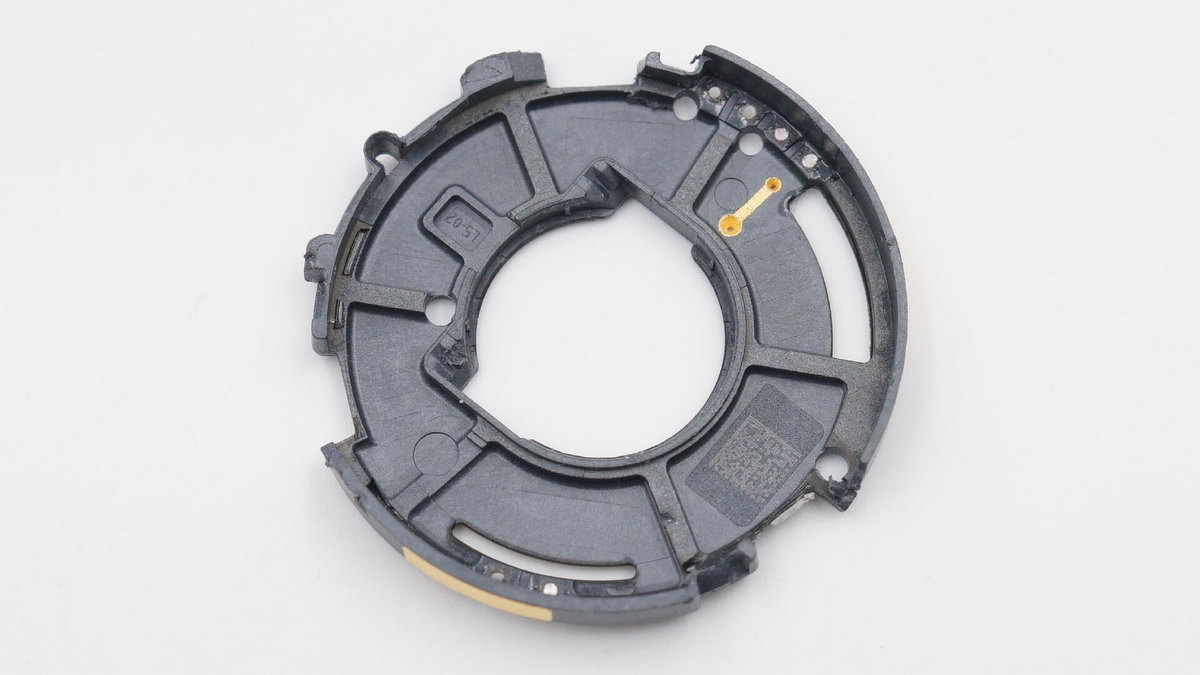

브래킷 쉘 내부의 구조가 표시됩니다.

브래킷 쉘 외부의 구조가 표시됩니다.

AirTag 마더 보드 측 회로 디스플레이.

AirTag 마더 보드의 다른쪽에있는 회로가 표시됩니다.

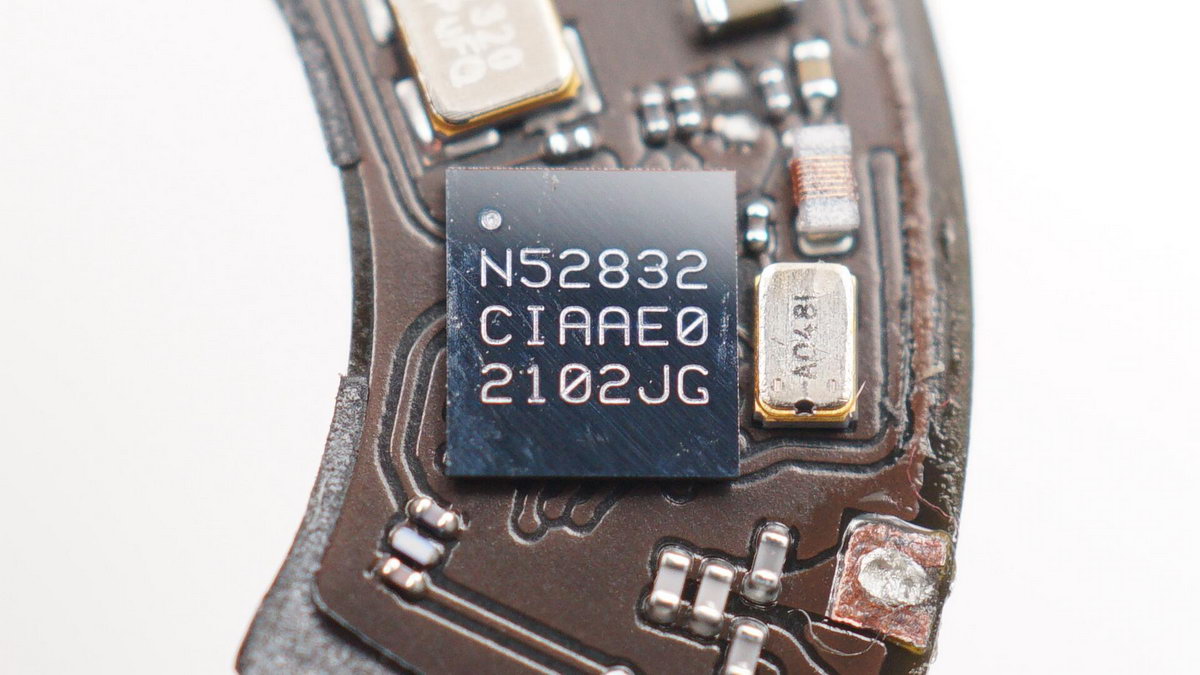

NORDIC NRF52832, 다중 프로토콜 Bluetooth 5, ANT / ANT + 및 2.4G 개인 프로토콜 무선 무선 주파수 SoC 칩은 NFC 기능을 지원합니다. 내장형 64MHz Cortex-M4F 프로세서 코어, WLCSP3.0 * 3.2mm 패키지 사용, 단순화 된 주변 장치 구성.

NORDIC Nordic Semiconductor NRF52832 세부 정보.

GigaDevice GigaDevice GD25LE32D 32Mb 직렬 NOR 플래시 메모리, Bluetooth 구성과 같은 정보를 저장하는 데 사용됩니다.

Silkscreen USI는 Apple에서 개발 한 U1 초 광대역 칩으로, Apple iPhone 및 HomePod Mini 스마트 스피커에 널리 사용되어 왔으며 Apple의 미래 제품 생태학에서 중요한 부분을 차지합니다.

초 광대역 칩은 강력한 간섭 방지 능력과 높은 위치 정확도의 특성을 가지고 있으며 전송 거리는 약 10m입니다. 미국 FCC (연방 통신위원회)는 UWB에 대해 3.1GHz에서 10.6GHz 사이의 주파수 대역을 할당했습니다. 이러한 큰 대역폭은 일부 국가 및 지역에서 UWB 기술이 금지 된 이유 중 하나이기도합니다.

Maxim MAX98357B, 클래스 D 오디오 증폭기는 음성 코일을 구동하여 사운드를 생성하는 데 사용됩니다.

Maxim MAX98357B의 세부 사항.

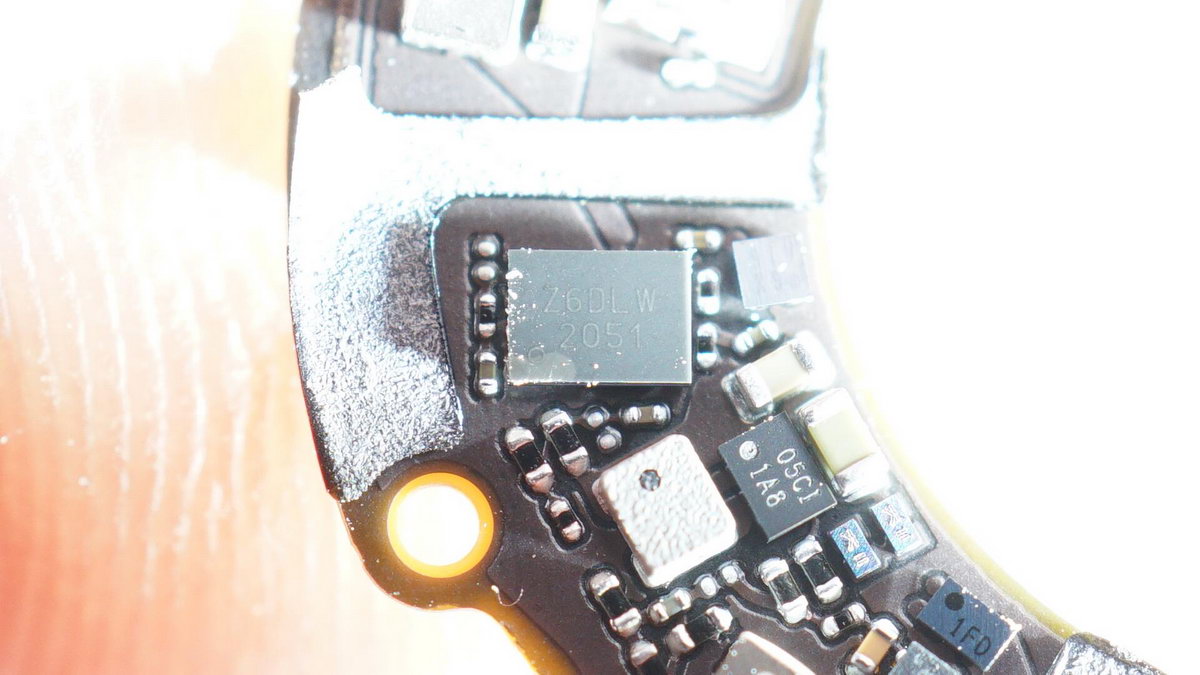

실크 스크린 05CI 1A8은 TI Texas Instruments의 전원 관리 칩입니다.

실크 스크린 GX A16의 IC.

실크 스크린 TUFS ALD IC.

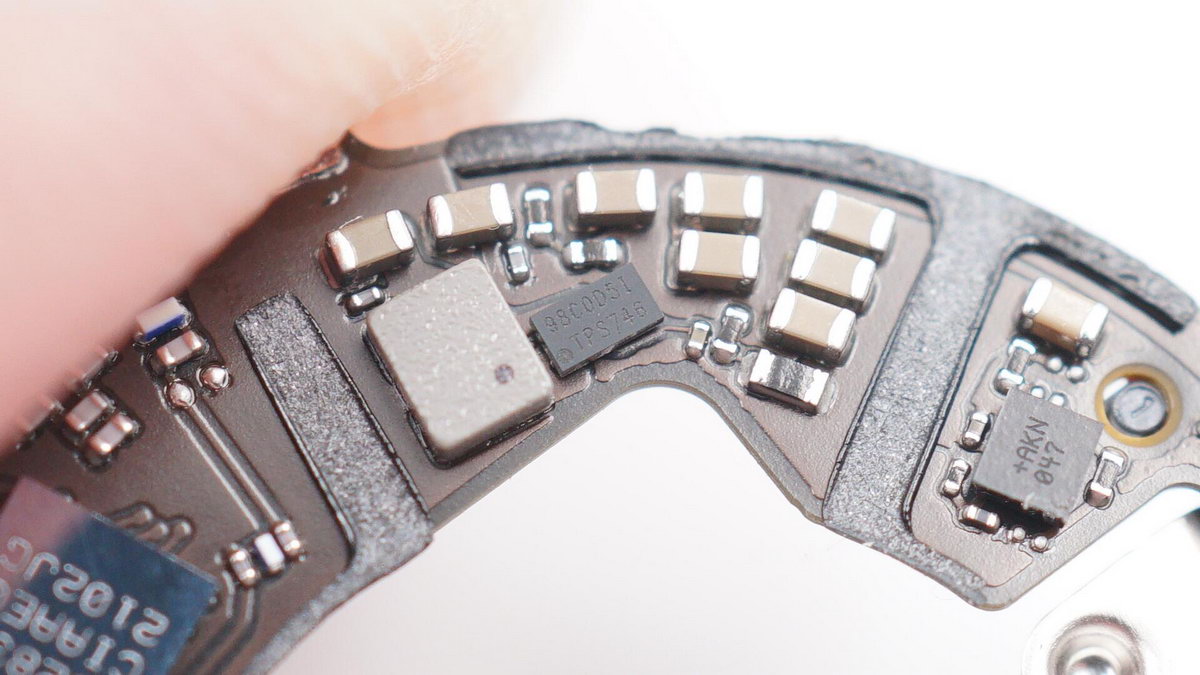

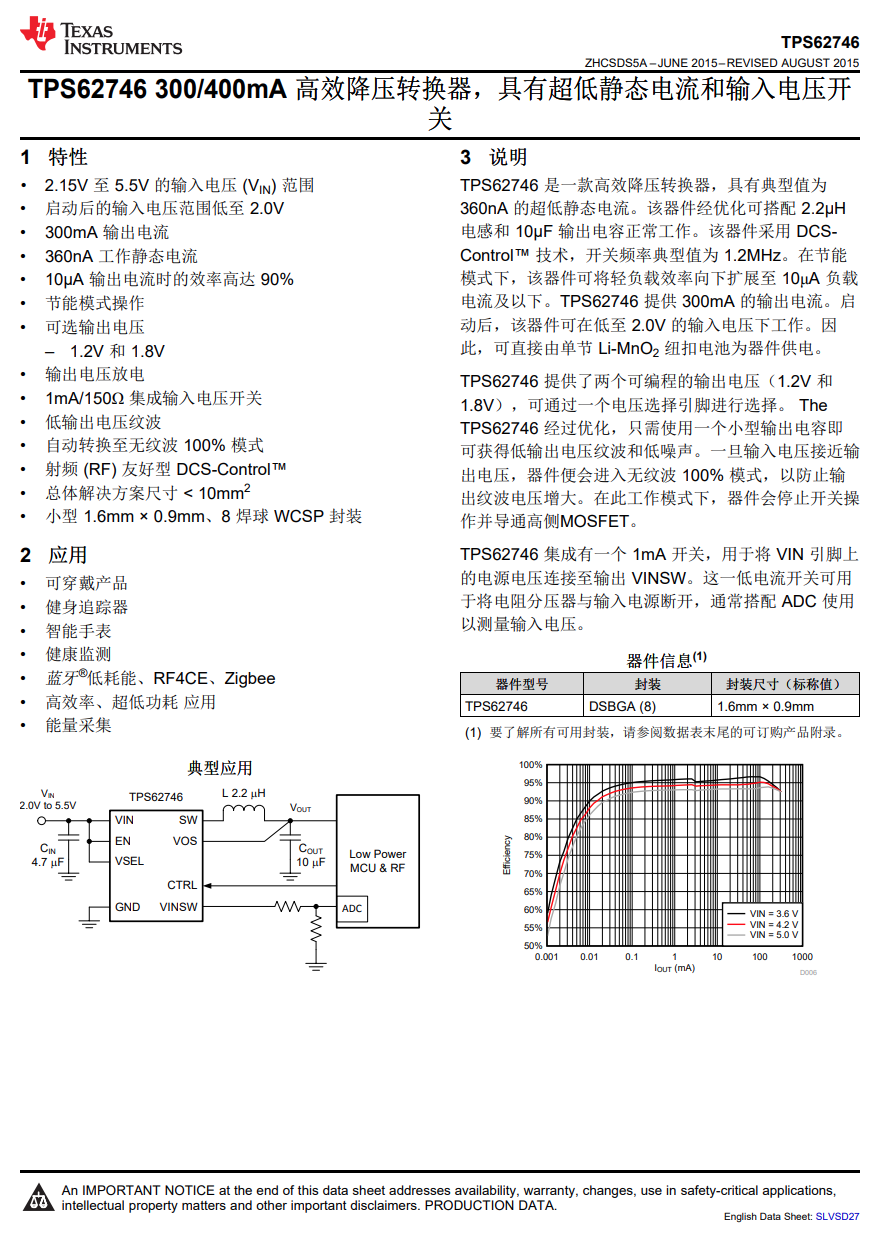

TI Texas Instruments TPS62746, 300mA 고효율 동기식 강압 컨버터는 추적기에 전원을 공급하는 데 사용됩니다.

TI Texas Instruments TPS62746 세부 사항.

3 개의 100μF 6V 탄탈륨 커패시터가 병렬로 연결되어 있으며 추적기에 필요한 피크 전력을 제공하기 위해 총 5 개가 있습니다.

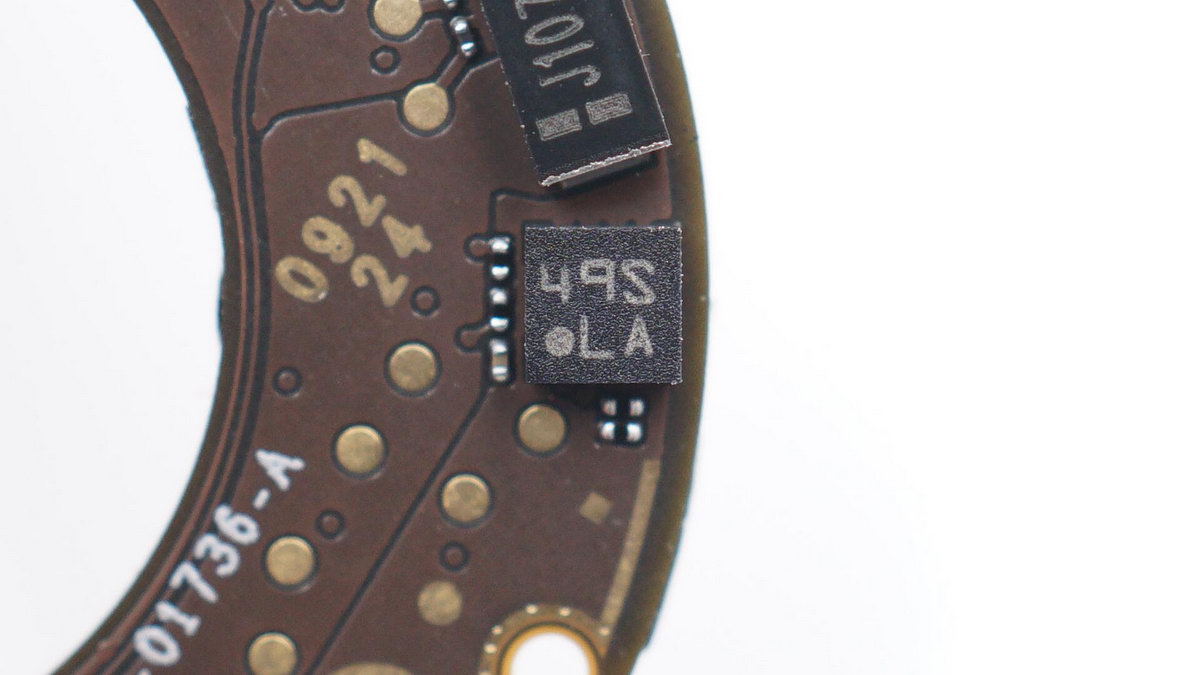

실크 스크린 49S LA 칩.

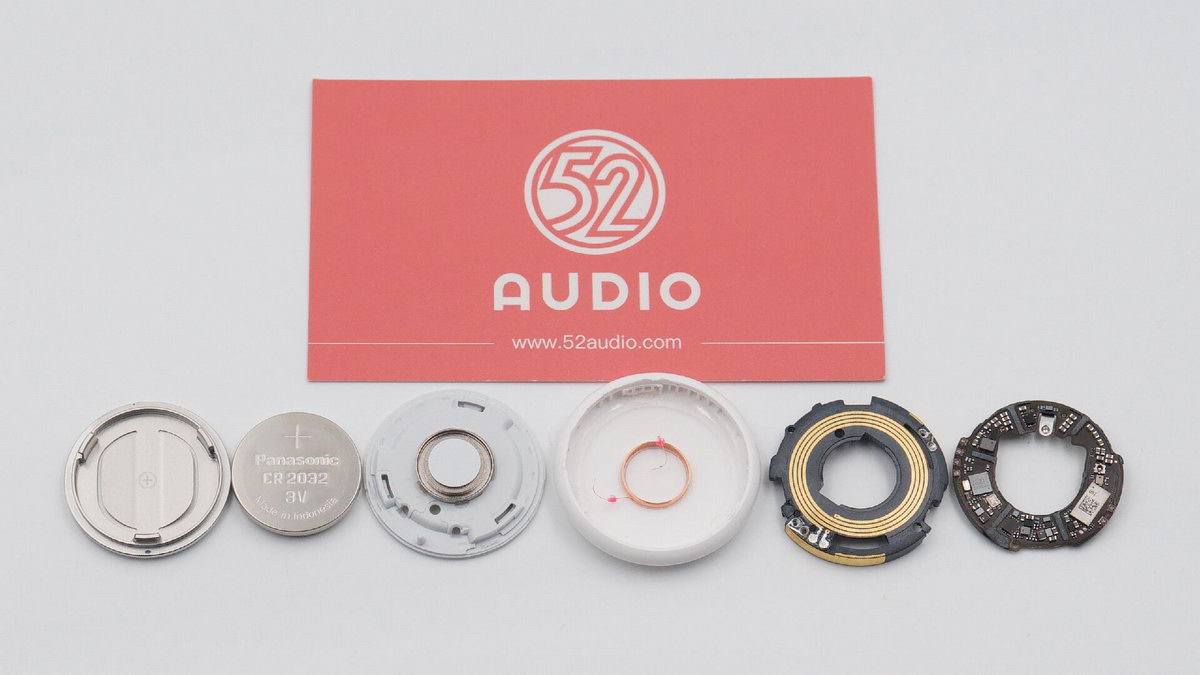

Apple AirTag 분해 가족 초상화.







나는 오디오 네트워크 요약을 좋아한다

Apple AirTag 무선 추적기는 크기가 작고 Go 게임처럼 보입니다. Apple 공식 웹 사이트에서 레이저로 정보를 새기거나 키 체인 장식을 구매하여 제품 인지도를 높일 수 있습니다. 항상 그렇듯이 Apple의 특성을 지닌 많은 내부 구성 요소와 독창적 인 구조 디자인이 있습니다.



AirTag의 내부 구조는 원형의 중앙에 자석과 코일이있는 "동심원"디자인으로, Maxim MAX98357B 클래스 D 오디오 증폭기의 드라이브에서 소리를 낼 수 있으며 사용자가 쉽게 찾을 수 있습니다. 원형 브래킷이 있습니다. AirTag 내부에 고리 모양의 마더 보드와 브래킷 쉘을 고정하기 위해 상하이에서 설계된 3 개의 LDS 안테나가 있으며 NFC 안테나는 가장 큰 나선형 영역을 가지고 있으며 Bluetooth 안테나와 초 광대역 안테나는 하우징 양쪽에 있습니다.



AirTag의 무선 주파수 칩은 NORDIC Nordic Semiconductor의 NRF52832를 채택하고 Bluetooth 저에너지, ANT / ANT + 프로토콜, 2.4G 개인 프로토콜 및 NFC 등을 지원하여 AirTag의 장거리 위치 확인 및 손실 후 정보 읽기를 실현합니다.이를 기반으로 AirTag는 또한 근거리 방향 및 거리 포지셔닝을 위해 Apple에서 자체 개발 한 U1 초 광대역 칩을 장착했습니다. Bluetooth와 UWB 정밀 포지셔닝 기술의 결합으로 AirTag는 사용자가 분실물을 빠르게 찾을 수 있도록 도와줍니다.



AirTag 내장 Panasonic CR2032 버튼 배터리 인 TI Texas Instruments의 전원 관리 칩은 내부 구성 요소에 전원을 공급합니다. 교체 가능한 배터리의 디자인이 더 편리하지만 물건을 잃어버린 경우 그것을 발견 한 사람은 배터리를 빠르게 제거하여 전원을 차단할 수도 있습니다. 가장 좋은 사용 시나리오는 쉽게 간과되는 키 및 지갑과 같은 작은 물체를 찾는 것입니다.



또한 분실 모드에서 AirTag를 켠 후 Apple 사용자가 접근하면 소유자는 일정 시간 후 알림을 수신하여 "모니터"로 만듭니다. 또한 속하지 않는 AirTag가있는 경우 iPhone 사용자에게 휴대폰은 추적 및 위치 파악을 피하기 위해 알림을 수신하지만 응답 시간은 일정하지 않으며 Android 휴대폰 사용자는 그다지 운이 좋지 않으며 프롬프트조차도 없습니다.



위는 I love audio network에 의한 Apple AirTag의 사용 경험과 상세한 해체입니다. 우리는 "기술을위한 기술"을 믿지만 모든 사람들에게 그 뒤에 숨어있는 가능한 위험을 인식하도록 상기시켜야합니다.
