7.5W에서 240W로 USB PD 고속 충전이 10 년 만에 변경되었습니다.



7.5W에서 240W로 USB PD 고속 충전이 10 년 만에 변경되었습니다.





2010 년에 USB BC1.2, 5V 1.5A가 출시되었습니다.

2021 년 USB-IF가 PPS를 출시 한 지 4 년이 흘렀으며 최근에는 USB PD3.0도 USB PD3.1로 업그레이드 될 예정이다.

새로운 USB PD3.1 고속 충전 표준은 48V의 최대 전압 출력을 지원하며 충전 전력은 동시에 240W로 증가하여 11 년 전의 32 배입니다!

현재 PPS는 이미 안드로이드 진영에서 매우 높은 점유율을 차지하는 고속 충전 형식이며 USB PD3.1은 "모든 것을위한 고속 충전"을 끝까지 구현하는 등 더 큰 야망을 가지고 있습니다!

USB 3.1 ≠ USB PD 3.1

많은 사람들이 USB PD3.1을보고 USB 3.1로 인식 할 수 있으므로이를 구별하기 위해 펜과 잉크를 낭비하도록 허용하십시오.

USB 3.1은 데이터 전송을위한 전송 표준입니다.이 제품군은 USBX.X의 이름을 따서 명명되었으며 복잡한 과거가있어 소비자를 혼란스럽게 만듭니다.

USB PD는 영어로 USB Power Delivery라고합니다. USB PD3.1은 PD의 고속 충전을위한 최신 표준으로 주로 충전 속도와 호환성에 중점을 둡니다.

USB PD3.1 이전에는 다양한 충전 평가 및 분해에서 흔히 볼 수있는 USB PD3.0이 가장 길고 가장 강한 인식을 사용했습니다. 앞으로는 "고대"에 속합니다.

간단히 말해, 둘 다 USB 인터페이스 (USB-C가 가장 높은 출현율을 나타냄)에 의존하고 USB 3.1은 데이터 전송 속도를 정의하며 USB PD3.1은 충전 전력 및 호환성을 담당합니다.

훌륭 할뿐만 아니라 부담도

USB PD3.0은 2015 년에 나왔습니다. Apple이 대표하는 거인의 집단적 홍보 아래 이미 상당한 "잠재적 에너지"가 있습니다. PD 고속 충전이 휴대폰, 태블릿 및 랩톱에서 확고한 발판을 마련한 후 점차 디스플레이, 새로운 에너지 차량, 전동 공구 및 IoT 장치 시장으로 이동했습니다.

권위있는 시장 조사 기관인 IDC가 발표 한 최신 데이터에 따르면 휴대 전화를 예로 들어 2020 년에는 전세계 스마트 폰 출하량이 12 억 9 천만 대에이를 것으로 보입니다. 그중 Apple의 2 억 610 만 개의 iPhone은 USB PD3.0 고속 충전과 호환되며 다른 브랜드의 고속 충전은 USB PD3.0과 다소 관련이 있습니다.

여기에 문장을 삽입하고 싶은데, 애플은 확실히 PD 급속 충전 홍보에서 가장 큰 "상속자"입니다. 것을 알 수있다 애플은 2017 년 아이폰 8 시리즈 출시 이후 ,이 연속적으로 지원 PD는 빠른 충전 것으로 14 개 아이폰 모델을 출시했습니다. 그중 2020 년 출시 된 아이폰 12 시리즈는 표준 충전기의 획기적인 취소로 ,이 모델만으로도 수억 개의 USB PD 고속 충전 장치가 시장에 추가되고 수십억 개의 PD 고속 충전 장치가 허용됩니다. 공개되었다.

높은 인기와 더불어 그해 USB-IF가 PD1.0 표준을 발표했을 때 설명했던 최대 100W의 전원 공급 용량에 대한 좋은 상상도 실현되었습니다. 현재 100W PD 고속 충전을 지원하는 많은 충전기가 있으며 대부분은 질화 갈륨이며 소비자는 필요와 선호도에 따라 선택할 수 있습니다.

범용 100W는 매우 좋지만 휴대폰 제조업체는 만족하지 않아 다양한 독점 계약에 따라 100W를 돌파합니다. 결국, 사립 협회는 단지 사적 협회 일 뿐이며 다양성은 항상 7 인치입니다.

그러나 USB-IF도 조금 무력합니다. 단자 및 케이블의 제한으로 인해 USB-C의 전송 전류는 5A로 제한되고 USB PD3.0의 전압은 20V이며 100W의 전력은 이미 천상의 것입니다. . 어떤 의미에서 한때 계획된 100W 영광스러운 비전은 이제 "역사적 부담"이되었습니다.

"세계를 통합"하고자하는 슈퍼 프로토콜 인 USB PD3.1은 당연히 대중의 요구를 무시할 수 없습니다. 이번 업데이트에서 USB PD3.1은 전압을 48V로 확장하고 전류는 5A에서 변경되지 않고 유지되어 전송 전력이 240W로 증가합니다.

모든 것을 빠르게 충전

많은 것들이 단순 해 보이지만 몇 년 후 돌아 보면 그 당시 중요한 조치가 취해 졌다는 것을 알게됩니다.

USB PD3.1도 마찬가지입니다. 기술적으로 말하면이 사양은 각각 6 셀, 8 셀 및 10 셀 애플리케이션에 해당하는 28V, 36V 및 48V의 세 가지 전압 레벨 만 추가합니다.

그러나 스마트 장치의 흐름을 살펴보면 PD 고속 충전 표준은 컴퓨터, 서버, 모터 드라이브 및 통신 전원 공급 장치를 포함한 많은 새로운 응용 분야를 확장했습니다.

많은 사람들이 저자가 USB PD3.1에 대해 자랑하고 있다고 생각하므로 전동 공구 시장에서 간단한 예를 들어 보겠습니다 . 현재 배터리가 내장 된 전동 공구의 인기가 높아지고 있습니다 .2020 년에만 전동 공구 출하량은 4 억 9000 만대에 이르고, 대부분의 전동 공구는 여러 줄의 리튬 배터리 팩으로 구동됩니다. USB PD3.1 표준이 릴리스는 기존의 선형 충전에서 USB PD 고속 충전으로 전동 공구의 반복을 촉진하고 충전 회로 설계를 단순화하고 전체 비용을 줄이며 고속 충전 경험을 개선 할 수 있습니다.

또한 USB PD3.1 표준은 POE 전원 공급 장치, 이륜 전기 자동차, IOT 사물 인터넷 장비 및 기타 분야의 보안 분야에도 적용되어 장비 비용을 최적화 할 수 있습니다.

USB PD 3.1이 모든 것을 고속 충전하는 시대의 문을 연다 고 할 수 있습니다!

진정한 원

애플은 환경 보호라는 이름으로 아이폰 충전기를 취소 했지만 유지 관리 정책 때문에 "책에 대한 환경 보호"혐의를 받았다. 저자는 USB PD의 광범위한 인기가 진정으로 환경 친화적이라고 생각합니다.

Luo 씨가 라이브 "True Legend"를 판매하기 시작했다는 사실을 고려하여 동음이의 스토크 (돈을 공제하지 마십시오)도 사용하겠습니다. USB PD의 개발 역사는 "True Legend"입니다. 그리고 USB PD3.1은이 "좋은 책"의 중요한 장입니다.

완전한 무선 시대가 도래하기 전에 인터페이스는 필수 불가결합니다. 위의 그림에서 볼 수 있듯이 USB 인터페이스에서는 Type-C가 점차 주류가되었지만 수많은 장치에는 여전히 많은 다른 인터페이스가있어 서로 다른 와이어를 함께 사용해야합니다. 역사적 발전 문제 라 할지라도 각 산업이 고유의 "프로파일"을 가지고 있다는 점을 고려하더라도 드문 와이어는 본질적으로 낭비이며 막대한 낭비입니다.

USB PD3.1의 야망은 USB PD의 애플리케이션을 기존 휴대폰 및 노트북 컴퓨터에서 더 넓은 범위의 분야로 확장하여 USB PD를 진정한 통합 전원 공급 장치 표준으로 만드는 데 있습니다.

USB PD는 강력한 기반을 가진 범용 표준이기 때문에 이미 PD와 적극적으로 호환되는 제품이 무수히 많고 전체적인 규모가 상당히 큽니다. 이 관성은 새로운 기술과 새로운 프로세스의 적용과 함께 PD의 성장을 만들고 매우 경쟁적입니다.

당시 충전기, 케이블, 다양한 장치 등 모두 PD 프로토콜과 호환됩니다. 충전기는 휴대폰을 충전하거나 컴퓨터에 전원을 공급하거나 전기 드라이버를 사용하거나 작은 전기 당나귀를 충전 할 수도 있습니다.

한편으로 대부분의 기기는 하나의 충전 방법을 사용하므로 변경할 필요가 없습니다. 멀리 여행 할 때는 한 세트의 충전 장치 만 가져올 수도 있습니다. 반면에 소비자가 거의 준비가되었을 때 빠른 충전을 사용하려면 상인 충전기, 전선 등을 장비 할 필요가 없으며 "추가 비용이 필요하지 않은 물건"을 구입하기 위해 추가 비용을 지출 할 필요가 없습니다. 양측 모두 비용과 문제를 절약합니다.

이러한 추세가 지속되면 반복 제조가 감소하고 전자 폐기물이 감소하며 세상이 좋아질 것입니다. 그리고이 계정은 또한 "규모 효과"에서 계산할 수 있습니다. 제조 규모가 클수록 모든 측면에서 협상력이 강해지고 연구 개발 투자도 희석되고 최종 제조 비용이 감소합니다. 그리고이 과정에서 전체 산업은 점점 더 성숙 해지고 소비자는 더 많은 선택권을 가질뿐만 아니라 고품질의 제품을 저렴한 가격에 구매할 가능성이 높아집니다.

일반적으로 USB PD3.1은 "연결"과 충전의 두 가지 통합을 촉진하여 충전시 스마트 장치의 "소비"를 근본적으로 줄입니다. 저자는 USB PD3.1이 지구의 환경 보호를 촉진하고 전자 폐기물을 줄이고 모든 것을 상호 연결하는 데 중요한 역할을 할 수 있다고 믿습니다.

PD 3.1 × GaN

최근 몇 년 동안 USB PD와 관련하여 GaN은 무시할 수 없습니다.

과거를 회상하면서 PD 급속 충전과 GaN 질화 갈륨은 좋은 친구이자 좋은 형제로서 서로를 홍보하고 마침내 좋은 이야기가됩니다. 통계에 따르면 수십 개의 주요 전원 공급 장치 제조업체가 질화 갈륨 고속 충전 제품 라인 을 개설하고 수백 개의 새로운 질화 갈륨 고속 충전 제품을 출시했습니다.

심지어 애플은 빠른 2021에 충전 된 GaN을 시작합니다 그래서 PD가 빠른 충전과 호환되어야합니다!

업계 전체를 행복하게 만드는 것은 GaN이 14 차 5 개년 계획에 포함되어 국가 차원의 강력한 지원을 의미합니다.

소비자 전력 산업에 관한 한 GaN 기술 및 시장 응용 프로그램의 점진적인 성숙으로 대규모 대량 생산은 엄청난 비용 이점을 가져다 줄 것이며 미래의 급속 충전 시장도 GaN 기술로 철저히 활성화되어 전통을 지속적으로 자극 할 것입니다 빠르게 충전되는 액세서리 시장은 제품 반복 모델을 완전히 출시했습니다.

질화 갈륨은 하드웨어이며 프로토콜 수준은 형제와 함께 세상에 들어갈 기회를 포착해야합니다. 질화 갈륨은 시장에서 수년 동안 테스트를 거쳤으며 신뢰성에는 문제가 없습니다. 저자는 USB-IF 협회가이 시점에서 USB PD3.1을 출시하기로 결정했다고 대담하게 추측했으며, GaN과의 시너지 효과를 고려하지 않은 것은 아닙니다.

미래를 내다 보면 더 작고 정제 된 GaN 충전기는 더 크고 더 넓은 장치를 더 빠르게 충전 할 수 있으며 대량 생산시 비용이 잘 제어됩니다. 이것은 PD 3.1입니다. × GaN의 힘은 저자의 아름다운 충전 청사진이기도합니다. 마음.

일부 댓글

물론 개발에는 프로세스가 필요하며 중간에 어떤 일이 발생할 수 있으며 승인 또는 승인의 목소리가 다를 수 있습니다. PD 3.1이 공식 발표 된 지 며칠이 지났고 주요 플랫폼에서 논의를 시작했으며, 게임의 미래를 기대하는 사람도 있고 다양한 보안 문제를 걱정하는 사람도 있습니다.

첫째, WeChat 공개 계정 댓글, 이전 기사 " 빠른 충전 기술 주요 업데이트, USB PD3.1 출시, 48V 및 240W 출력 지원 ", 댓글 영역이 매우 활발합니다.

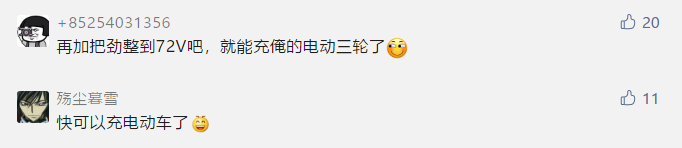

어떤 사람들은 다음과 같이 말합니다. 자동차를 충전 할 시간이 거의 다되었습니다. 다른 사람들은 더욱 과장되어 있습니다. 저는 72V에서 전기 3 륜 자동차를 충전 할 수 있습니다.

이륜 eDonkey에 대한 희망이 있고 전기 삼륜차가 오래 기다려야 할 수도 있다는 것을 모두가 이해합니다.

경험이 풍부하고 퉁명스럽게 말한 친구들도 있습니다. 와이어는 다시 업데이트 될 것입니다.

어떤 사람들은 게임 북에 좋고 큰 벽돌을 버릴 수 있다고 말했습니다. 저자도 그렇게 생각합니다.

더 많은 "마스터"는 업계에 관심을 기울이고 완전한 공급망을 갖춘 중국 제조업체에게 유익하다고 믿습니다.

그러나 Weibo의 일부 사람들은 "산업 표준의 공식화는 확실히 유럽 및 미국 기술 그룹의 손에 달려있다"고 생각합니다.

그러나이 USB PD3.1 사양의 공식화에서 Huawei, Xiaomi, Luxshare Precision, Huinengtai 등과 같은 많은 국내 기업이 적극적으로 참여하여 작성된 새로운 표준에 중요한 공헌을했다는 점은 주목할 가치가 있습니다. 표준으로 비즈니스 카탈로그를 작성합니다.

Weibo에는 48V 전압의 안전에 많은 관심을 기울이는 사람들이 여전히 있으며 일부 사람들은 다음과 같이 말합니다. 50V 미만의 전기는 사람을 죽이지 않습니다.

안전에 대한 모든 사람의 관심은 매우 합리적입니다. USB-IF의 제작자로서 당연히 매우 세심한 것으로 간주됩니다. USB PD3.1 표준에 따라 USB Type-C 케이블은 20V 정격 일반 케이블과 50V 정격 EPR 케이블의 두 가지 사양으로 나뉩니다. 100W 이상의 전원 출력, EPR (Extended Power) 5A 케이블을 사용해야 할뿐만 아니라 SPR에서 EPR에 들어가려면 소스, 싱크 및 케이블간에 EPR 특정 정보 핸드 셰이크를 전달해야합니다. 케이블이 충전기에 고정되어있는 경우 소스와 싱크 사이에 악수 만하면됩니다.



충전 헤드 네트워크 요약



위의 장점 외에도 USB PD3.1 사양의 도입은 고속 충전 칩, 제품 설계 및 산업 제조에 중요한 영향을 미치며 시장조차도 약간의 개편을 가져올 수 있습니다.

소비자들에게는 머지 않은 미래에 우리의 생활 습관이 진정으로 통합 된 전원 공급 장치 표준에 의해 바뀔 가능성이 있습니다. 적어도 한 세트의 충전 장비는 세계에서 쉽게 구현 될 수 있습니다. 그날을 기대합시다. .!
