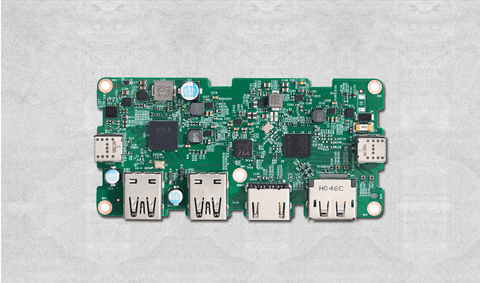

VL830을 이용한 보드의 일례



 VIA Technologies는 산하 VIA Labs (VLI)보다 USB4 엔드 포인트 장치 컨트롤러 "VL830 '을 발표했다. 2021 년 4 분기에 일부 파트너에 출하를 개시 할 예정이다.



 USB4 도킹 스테이션 용 제품에서 최대 40Gbps의 대역폭을 지원합니다. USB 이외에 DisplayPort의 기능도 가지고 있으며, Thunderbolt 4 / USB4 시스템에 최적화. DisplayPort 1.4a 출력과 5 개의 다운 스트림 포트 (중 4 기가 10Gbps 1 기가 480Mbps)를 포함한다. 이에 따라 최대 8K / 60Hz 디스플레이 1 대와 여러 개의 USB 3.1 장치를 동시 지원한다.



 DisplayPort Alternate Mode를 지원하는 USB Type-C 호환 기기와의 호환성도 갖추고있다. 패키지는 FCCSP 10x10mm. 현재 이미 VL830를 사용한 도킹 스테이션이나 다기능 어댑터의 조기 개발이 진행되고 있으며, 채용이 검토되고 있다고한다.

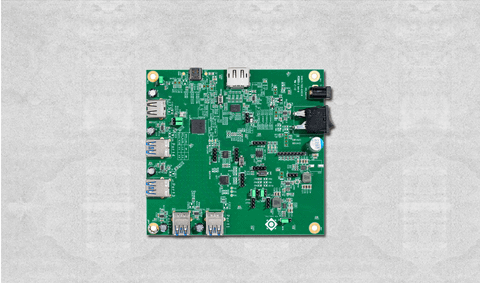

VL830을 이용한 보드의 일례



VL830



블록 다이어그램



https://pc.watch.impress.co.jp/docs/news/1351883.html



VIA、USB4ドッキングステーション向けコントローラ「VL830」

 VIA Technologiesは、傘下のVIA Labs(VLI)より、USB4エンドポイントデバイスコントローラ「VL830」を発表した。2021年第4四半期に一部パートナー向けに出荷を開始する予定。

pc.watch.impress.co.jp







설명

VIA Lab의 VL830은 최적화된 비용 구조와 USB4 사양을 완벽하게 준수하는 USB4 엔드포인트 장치 컨트롤러입니다. VL830은 USB 및 DisplayPort 기능을 모두 제공하고 Thunderbolt™ 4 또는 USB4 시스템과 함께 사용할 때 최대 성능으로 작동하며 USB Type-C를 통해 DisplayPort 대체 모드를 지원하는 이전 시스템과도 역호환되며 통합 USB 3.2 SuperSpeed ​​USB 10Gbps 허브를 특징으로 합니다. . VL830은 SuperSpeed(10Gbps), SuperSpeed(5Gbps), High Speed(480Mbps), Full Speed(12Mbps) 및 Low Speed(1.5Mbps) 장치의 모든 조합을 지원합니다. 통합 DisplayPort 1.4는 HBR3(32.4Gbit/s)의 최대 대역폭을 지원합니다.



주요 특징들

  • USB 사양 준수
    - 범용 직렬 버스 4 사양
    준수 모든 USB 3.2 ECN 및 현재까지의 준수 테스트 업데이트를 충족합니다.
    - 범용 직렬 버스 2.0 사양 준수
    USB 2.0 허브는 MTT 지원
    - 사내 USB PHY는 저전력 소비를 위해 고급 CMOS 프로세스를 사용합니다.
  • DisplayPort 사양 준수
    - DisplayPort 버전 1.4 준수
  • 보안 기능 지원
    - 디지털 서명 펌웨어(256비트 ECDSA)에 대한 하드웨어 지원
  • 통합 USB 장치
    - USB 3.2 SuperSpeed ​​USB 10Gbps 허브 장치
    구현 5Ports DFP(4x USB SS, 1x USB HS).
    - USB PD 액세서리 지원을 위해 구성
    가능한 USB 2.0 가상 장치로 구현된 USB 빌보드 클래스 1.2.2 장치
    (VL10X와 공동 작업)
    - USB 펌웨어 업데이트 가상 장치
  • 전체 측파대 신호 지원
    - 모든 포트에 대해 개별 및 집단 모드 작동 모두 지원 -
    PWM LED 상태 표시등 지원
    - 펌웨어용 SPI 인터페이스. USB 또는 I2C를 통해 펌웨어 업그레이드 가능.
    - 전문화된 애플리케이션을 위한 관리 인터페이스
  • 포괄적인 USB 배터리 충전 지원
    - USB 배터리 충전 사양 v1.2(SDP, CDP, DCP)
    지원 - 공급업체별 충전 모드 지원 Apple 2.4A, Samsung 등
    - YD/T 1591-2009
    지원 - 시스템이 일시 중단, 종료 또는 연결 해제된 경우 독립 실행형 충전
    지원 - USB 배터리 충전을 지원하도록 DFP 조합을 구성할 수 있음
  • 전원 및 패키지
    - 3.3V 및 1.05V 및 0.9V 입력 필요
    - 25MHz Xtal
    - FCCSP 녹색 패키지(10x10x1.03mm, 328볼이 있는 19x19 그리드)



https://www.via-labs.com/product_show.php?id=114
