추가내용)
LVSUN 87W제품은 PPS 충전기 로서,
갤럭시 노트10/10+에서 25W 충전지원이 가능합니다.

LINDY HDMI 에뮬레이터 젠더 & LVSUN충전기 test

http://muritzy.tistory.com/1570

QC3.0 Quick Charger : DC 3.6-6.5V 3A/9V2A/12V1.5A.

5V/9V/12V/15V/20V Max.70W

금일 신규 LVSUN 4포트 제품 Sample (6월양산제품)이 도착하였습니다.

관련하여 LG 그램 2018 노트북에 연결하여 20V USB PD충전 test를 실시하였습니다.

USB PD 충전에 사용된 케이블은 LG 번들 C to C 케이블입니다.

[USB C Type] LG USB C to C 번들 케이블 분석 (2)

https://cafe.naver.com/mk802/25876

USB PD 연결을 한 상태에서, LG 그램 2018 노트북에는 충전 마킹이 보여지고 있습니다.

LG 그램 2018 노트북에는 USB C포트가 1개가 있고,

이 C타입 포트를 통하여 USB PD 충전이 가능합니다.

LVSUN 4포트 제품 Sample (6월양산제품)은

USB C 포트 1개,

USB A 포트 (QC3.0) 3개로 구성되어져 있습니다.

MAX 20.6V / 2.35A 까지 올라가는 것을 확인 하였습니다.

LG 그램 노트북 2018년 USB PD 충전시,
LVSUN의 온도를 측정해 보았습니다.

사무실 온도는 24.9도 / 습도는 56%입니다.
USB C 포트쪽 온도는 36.8도로 측정되었습니다.

최근 LVSUN사 제품의 품질이 들쭉날쭉하다는 이야기가 많이 있었습니다만,
5월 양산제품부터는 안정화가 되었다고 합니다.

저는 6월 양산 Sample을 받아서 test하면서

크게 문제가 없는 것으로 확인 되었습니다.

감사합니다.

추가사항 1)

이 LVSUN 제품으로 일반 12V 2A 셋탑에서도 전원 공급이 가능합니다.

이를 통하여 리니어 전원과 같이 안정적인 전원공급이 가능하게 됩니다. ^^

특히 오디오관련으로 전원공급에 민감하신 분들은 좋을 것 같습니다.

PC 모드, 노트북, 모니터 용 Analogix 10Gbit / s ANX7440 리 타이머 USB Type-C DisplayPort

아날로직은 비디오 출력을위한 8.1Gbit / s DisplayPort 1.4와 10Gbit / s USB3 Gen2 데이터 전송을위한 최신 ANX7440 솔루션을 선보였다. 대량 생산이 준비되어있는 ANX74xx 계열의 USB-C 리 타이머 솔루션은 랩톱, 2-in-1 컨버터블 랩탑, 데스크탑 PC, 모니터 및 USB-C 액세서리 용으로 제공되며, Analogix ANX7440은 최초의 프로토콜 인식 재구성 솔루션으로, 타이밍 멀티플렉싱 ARM Powered Qualcomm Snapdragon 835 용 DisplayPort 및 USB 3.1 인터페이스 HP Envy x2, Intel, AMD 및 Nvidia CPU / GPU를 USB-C 커넥터에 연결 한 Windows 10 랩톱은 USB-C 리 타이머를 통과 한 최초의 제품입니다 USB-IF 및 VESA 플러그 테스트에서의 상호 운용성. SSC (SRIS) 및 비트 레벨 리 타이머 (BLR) 아키텍처에 독립적 인 별도의 기준 클록을 사용하여 USB 3.1 Gen2 10Gbps에서 최대 23dB 채널 손실을 복구하는 손실 보상을 보장하는 순수 USB-C 리 타이머입니다. 이 제품은 4-re-timer 연결을 지원하는 최신 USB 3.2 부록 E 요구 사항을 완벽하게 준수하며 USB 3.2 CTS 요구 사항을 충족하면서 4 개의 리 타이머를 연속으로 데이지 체인 방식으로 지원합니다. 링크 트레이닝 튜너 블 PHY 리피터 (LTTPR) 모드와 AUX 스누커가있는 투명한 모드를 갖춘 완벽한 DisplayPort 리 타이머로, DisplayPort HBR3 8.1Gbps에 대해 최대 20dB 채널 손실을 복구하는 손실 보상을 보장합니다.

ANX74xx 제품군에는 다음이 포함됩니다.

ANX7440 - USB-C 포트를 통한 DisplayPort 용 통합 10Gbps 리 타이머 및 USB-C 스위치;
ANX7430 - USB 3.1 Gen2 USB-C 포트 용 통합 10Gbps 리 타이머 및 USB-C 스위치;
ANX7490 - USB 3.1 Gen2 USB Type-A, Type-B 및 USB Type-C 포트 용 통합 10Gbps 리 타이머,
ANX7496 - 미니 DP, 표준 DisplayPort 및 USB-C 포트 용 8.1 Gbps DisplayPort 리 타이머 통합.

https://www.youtube.com/watch?time_continue=42&v=lYfJm82EuRI

전번달에 마그네틱 자석 케이블 관련 새로운 제품관련
분해 분석 게시글을 올려 드린 바 있습니다.

9V 양면 고속충전  3세대 마그네틱 케이블 (1) - 분해 분석

3세대 마그네틱 자석 케이블 장점을 다시 한번 설명을 드리면,


1) 케이블 연결부(SR) 변경

3세대 (중간, 오른쪽)케이블은 기존 1세대 (왼쪽 케이블)과 비교하여,
연결부(SR)의 형태를 튼튼한 구조로 바꾸었습니다.
이를 통하여 케이블 단선 문제점을 해결 하였습니다.

2) 양면 충전 및 통신(OTG) 지원 케이블 (3가지 커넥터 공통지원)

한쪽면으로만 충전 & 통신 지원되던 1세대 제품과 달리,
3세대 마그네틱 자석케이블은 양쪽 어느면으로 연결 해도
정상적으로 충전 & 통신(OTG) 지원 됩니다.

3) 9V 양면 고속 충전 (C타입 USB)

고속충전 기능을 지원하는 C타입 USB에서는
어느쪽 면으로 충전을 해도, 9V 고속 충전이 지원됩니다.

물론 9V 고속 충전기를 반드시 사용하셔야 합니다. ^^

C타입 USB의 표준 저항값 56K옴을 지원하고 있습니다.

상기 3세대 마그네틱 자석 케이블의 기술적 차별화 내용도 중요합니다만,

스마트폰의 트랜스 색상과 충전 케이블의 색상이
잘 매칭이 되면 좋겠다는 의견을 반영하여,

케이블 색상을 직접 정하기 위해서, 여러가지로 색상관련 공부를 하였습니다.

이것 저것 확인하다가 먼저 실험적으로 선택해 본 색상은

Blue : PANTONE 287C (현대 모비스 블루) 입니다.

초기 제조사로 부터 제품 사진을 받았을때, 제품 색상이 뭔가 좀 어색하다는 느낌이 있었는데,

실제 제품을 받아 보니, 느낌이 전혀 다르네요 ㅎㅎㅎㅎㅎ

저도 제품 색상을 표현하기 위해서 사진으로 촬영을 해 보았지만,

역시 원래 색 느낌으로 표현되기는 정말 어려운 작업이네요 ^^

뒷 화면은 모니터상의 색상이고, 그 앞에 실제 제품을 놓고 사진을 찍었습니다만,

역시 노란색이 많이 들어가서 실물 색과는 전혀 다르게 나타나네요.. ^^;;

그래서, 다시 Blue색상관련 내용을 조사하다보니,

하기의 2018년 스터벅스 다이어리 Blue가 눈에 띄더군요 ^^

매년 팬톤사와 한국 스터벅스가 협업으로 새로운 색의 다이어리 제품을 선보이고 있는

2018년 핫 한 색상이라는 설명을 보니, 갑자기 급 관심이 생기네요 ㅎㅎㅎ

관련 색을 좀 더 조사를 해 보니, 실제 고급진 Navy색으로 많이 사용하고 있던 색상이더군요 ^^

​https://www.unprogetto.com/<wbr />en/blue-monday-blue-living-<wbr />decorating-with-blue/

이 Navy Blue에 흰색으로 글자를 올리면

하기와 같은 느낌이 되는데...  괜찮아 보입니다. ㅎㅎㅎㅎㅎ

정확한 팬톤 명칭을 찾아보니, 하기 색에 가깝다고 하는 것 같습니다.

Blue : PANTONE 19-4029-TCX(미드나잇 블루)

https://www.pantone.com/color-finder/19-4029-TCX

Red : PANTONE 7637C (버건디 레드, Burgundy Red)

버건디 레드는 레드와인에 빛이 투영되었을때

느껴지는 깊고 풍부하고 깨끗한 느낌의 색상입니다.

https://www.pantone.com/color-finder/7637-C

실제 제품은 약간 메탈기운이 있는 좀 더 밝은 와인색입니다.

그리고, 벨크로타이를 추가하여서
케이블을 들고 다닐때 편리하게

묶음 관리하실 수 있도록 준비하였습니다.

마그네틱 자식 케이블 실사용시, 벨크로타이를 완전히 푼 상태에서 사용해 주시기 바랍니다.

만일 벨크로타이를 묶으시려면, 스마트폰 반대쪽에 묶어 주시고,

스마트폰쪽 케이블 길이를 여유있게 길게 조정해 주시기 바랍니다. ^^

이유는 벨크로타이 케이블묶음의 무게때문에
스마트폰쪽 자석 부착이 잘 떨어질 수 있기 때문입니다. ^^

이와 같이, 미드나잇 블루와 버건디 레드 2가지 색상을 선정하였고,
최종적으로 투톤 디자인 (검빨색, 검파색) 케이블 제품으로 만들게 되었습니다. ^^

커플이 서로 색상을 나누어 쓰실 수 있도록 2가지 색상 제품으로 만들었습니다.

**** 적용사례 *****

제가 집에서 와이프와 함께 사용하고 있는

서재방의 USB 케이블 환경입니다. ^^;;

여러가지 케이블 사용으로 항시 바닥에는 케이블들이 널려져 있습니다. ^^;;

아마도 저만이 아니라 다른 분들도 비슷할 것 입니다.

와이프는 Micro 5pin 삼성 스마트폰을 사용하고 있고,

저는 C type 스마트폰을 사용하고 있습니다.

그리고 요즘 유행하는 책상용 선풍기 (Micro 5pin)을 사용하고 있습니다.

여기에 사용하고 있는 USB충전 제품에 마그네틱 커넥터를 꼽아서 사용을 하면,

서로 다른 종류의 커넥터를 사용해도,

케이블을 1개로 통합 사용이 가능하게 됩니다.

(Micro 5핀, C타입, 아이폰 8핀)

케이블 선 정리를 싹 해 버리면,

이렇게 깔끔하게 정리가 됩니다.. ^^
물론 필요하면, 고속 충전기와 마그네틱 케이블 한개만

더 추가 하면 완벽해 집니다.

추가로 선 정리 이외에 스마트폰이나 USB충전을 위한 케이블이

바닥에 떨어져 있어서, 허리를 굽혀서 집어야 하는 경우가 많이 있습니다. ^^;;

어디에 꼽아 놀 수도 없고, 잘 걸쳐 놓아도 케이블은 미끄러져 바닥에 널부러 집니다. ㅠ.ㅠ

그래서 최근에 많이들 사용하고 있는 것이,

하기 제품과 같은 마그네틱 자석 정리 홀더라는 것을 쓰시게 됩니다.

마그네틱 케이블은 자체가 자석기능으로 만들어져 있기 때문에,

위와 같이 고정시킬 방법이 있으면 좋겠다고 생각하다가 발견한 방법입니다.

방법은 뒷판에 스티커 기능이 있는 금속판(메탈칩)을 붙여놓고,

그 위에 마그네틱 자석 거치대를 올려 놓는 방법입니다.

(사실은 와이프가 케이블이 자꾸 미끄러져 떨어져 있는 것이

못 마땅하다고 해서, 방법을 찾다가, 차량용 자석 거치대 악세서리를 가져다 붙여 주었는데....

대만족 하네요 ^^;;)

이제 굳이 책상 옆에 있는 충전 케이블을 집으려고 허리를 굽히지 않아도 됩니다.

이제 침실쪽 입니다. ^^

침대 시트가 미드나잇 블루 케이블과 비슷해서 잘 어울리네요 ㅎㅎㅎ
그리고, 침대 윗쪽에 금속판(메탈칩)을 하나 붙여 놓았습니다.

아침에 이렇게 충전 케이블을 붙여 놓고서, 나갑니다.

아주 간단한 사용방법입니다만,

별도로 금속판(메탈칩)을 구하려면 어렵기 때문에,

케이블 1개당  금속판(메탈칩)을 1개씩 넣어 드리도록 준비 하였습니다. ^^


사실  금속판(메탈칩)을 준비하고서,

나중에 알게 된 일입니다만, 마그네틱 케이블 자체도 자석 금속이 있어서

케이블 낙하 충격에 완전히 문제가 없다고는 할 수가 없더군요...  ^^;;

결국 이를 방지하기 위해서라도

금속판(메탈칩)에 올려서 마그네틱 케이블을 고정시키는 방법은

제품을 오래 쓰실 수있는  최적의 방법이라는 것을 알게 되었습니다.

이와같이 마그네틱 자석 케이블은
기존 유선 USB케이블과 비교하여 아주새로운 기능이 있는 것은 아닙니다.

그러나, 매일 충전을 위해서 2~3번 이상 충전케이블을 잡아서 꼽게 되는데 있어서,

좀 더 편리한 방법으로 새로운 경험을 드릴 수 있을 것 같습니다.  ^^

나름대로 마그네틱 케이블은 새로운 경험을 드릴 수 있는
좋은 제품이라고 판단해서, "EddyLab"이라는 브랜드를 붙여서 제품화를 하였습니다.

저에게는 첫 "EddyLab" 브랜드 제품이기 때문에,

많은 애정을 가지고 오랫동안 test를 하면서

3세대 새로운 기술도 많이 접목시켰습니다.

물론 이 3세대 제품은 저희만의 제품은 아니고,

7월 부터 다른 국내 악세서리 메이저 업체에서도 판매를 하게 될 것 입니다.
(즉, 마그네틱 자석 케이블 제조사가 같은 것이죠 ^^)

그러나, 마그네틱 자석 케이블 형태나 색상은

"EddyLab" 만의 독특한 디자인과 케이블 색상이며,

 금속판(메탈칩)과 벨크로타이는 저희가 아이디어를 내서 추가하여 드리게 됩니다.

마그네틱 자석 케이블 제품이 준비가 되면,

저희 포럼 회원님분 만들을 위해서

별도로 좋은 조건으로 구입 가능한 방법을

준비 하려고 하고 있습니다. ^^


많은 관심을 주시면 더욱 감사하겠습니다.

제품이름은 UM25 / UM25C USB Meta Tester 입니다.

UM25 / UM25C 2가지 종류가 있습니다.

UM25는 Bluetooth 미지원 제품이고,

UM25C는 Blutooth 지원 제품입니다.

기존에 USB C test를 위해서 여러가지를 구입한 적이 있었습니다만,

test도중에 USB C tester기기들이 서로다른 결과가 나오는 것을 확인하고,

하기 제품으로 모두 교체를 하였습니다. ^^;;

이전에 UM24제품이 있었고,

UM25는 업그레이드된 제품입니다.

UM25 USB C Test 사용관련 내용은

하기 유투브 영상을 보시면 제일 이해하시기 쉬울 것 같습니다. ^^

유투브 영상에서 사용된 제품은 UM25C로 BT지원용입니다.

Test지원 앱은 안드로이드용과 PC용이 있습니다.

안드로이드용은 한글지원도 되네요 ^^

UM25 / UM25C 관련 매뉴얼 및 설치 SW 다운로드 링크 :

UM25C USB tester english user manual 03.15 .pdf

UM25C USB tester PC software english user manual 04.07 .pdf

UM25C APP instruction .pdf

UM25C_Android APP V2.2.0.apk

https://www.mediafire.com/folder/q2b8h079hpywq/UM25

Android용 UI

PC용 UI

2.[USB C Type] LG USB PD C to C 23AWG 고속 충전케이블  분석 (2)

오늘은 작년부터 많이 알려진 마그네틱 케이블 제품관련으로 소개를 해 드리려고 합니다.

아마도 일반적으로 마그네틱 케이블 제품 소개 정보는 많이 보셨을 것으로 알고 있습니다.

일반 스마트폰 충전 케이블과 생김새는 같습니다만,

스마트폰쪽 충전 단자쪽(마이크로5핀, USB C, 아이폰 8핀)이

별도로 분리가능한 자석형 커넥터형태로 구성이 되어 있는 제품입니다.

이 마그네틱 충전케이블 형태는

원래 애플 맥북에서 노트북 전원공급을 위한 마그네틱형태의 커넥터로
맥세이프(MagSafe)제품을 모방한 제품으로 알고 있습니다.
이 맥세이프는 노트북 충전을 위한 고전력을 충전하는 기능이라서,
상당히 기술적으로 어려운 기술이 구현된 것이라고 알려져 있습니다만,

소개드리는 스마트폰 마그네틱 케이블 제품은

15W이하 수준의 전력을 공급하는 제품이라고 할 수 있습니다.

하기 마그네틱 케이블 제품 사진입니다.

맨 위의 검은색 마그네틱 케이블은 1세대 이고,
아래 2개의 마그네틱 케이블은 3세대 제품입니다.

각각의 마그네틱 케이블에는

아이폰용 8핀 커넥터(상), 마이크로 5핀 커넥터(중),

USB C타입 커넥터(하)를 각각 꼽아 놓았습니다. ^^

검은색 마그네틱 케이블은 1세대 마그네틱 케이블제품은 케이블 몰딩(SR)쪽이 박스타입 형태이고,

2세대 마그네틱 케이블 제품의 SR은 케이블 꺾임을 방지하기 위한 몰딩형태로 되어 있습니다.

작년부터 출시된 1세대는 초기에 커넥트 접촉상태가 좋지 않았고,
마그네틱 케이블의 한쪽 방향 - 단방향(Single Side)으로만 고속 충전 또는 Data통신을 지원을 했었습니다만,
(주) 마그네틱 케이블쪽의 LED불빛이 들어 오는 방향과 반대방향에 따라서 성능 차이가 있습니다.

현재 3세대 마그네틱 케이블은 내부 회로를 보강하여,
마그네틱 커넥터 양뱡향(Dual Side)으로 고속 충전(USB C 타입)과 Data통신을 지원하게 되었습니다.

작년 1세대 마그네틱 케이블은 중국 WSKEN사 제품이 나오면서 유명해 졌고,

관련 제품들을 지속적으로 분석을 하고 있었습니다만,

초기 1세대 제품은 여러가지로 문제점등이 있어서 실 사용은 못하고

일반 삼성, LG 번들 케이블을 사용하고 있었습니다.

년초에 새로 만든 삼성 150cm USB C 케이블을 차량에 장착해서 사용하고 있었는데,

아파트 주자장에서 차량을 운전중에 큰 자동차 사고가 날 뻔 한 적이 있었습니다.  ^^;;

제가 운전을 해서 주차장 입구 커브길을 돌아 나오는 중에

스마트폰에 전화가 와서 스마트폰을 잠시 들게 되었습니다.

이떄 주차장 입구 반대편에서 차량이 진입을 하고 있어서,

잠시 스마트폰을 든 상태에서 핸들을 꺾는 중에.....

케이블이 핸들 돌려지는 홈 사이에 갑자기 껴 들어가는 상황이 되었네요..

다행히 반대편 차량은 저를 비켜서 지나갔지만,

저는 맘이 급해서 핸들을 더 꺾다보니, 케이블이 더 엉켜 들어가게 되었고..

차량은 주차장 입구 중앙선에 걸친 상태로,

순간 차량 핸들이 전혀 움직이지 않는 상태가 되어 버렸습니다. ㅠ.ㅠ

순간 아무생각도 나지 않더군요 ㅎㅎㅎㅎ  ㅠ,ㅠ

뒤에 있던 가족들은 왜 반대편에 차량이 오는데도 핸들을 안 꺾느냐면서

뭐라고 이야기를 하는데.......

운전중에 스마트폰 전화를 들었다가 큰 화를 당할 뻔 했습니다..

아시는 분들은 아시겠습니다만,

차량에서는 케이블이 돼지꼬리처럼 스프링 형태로 케이블 구조가 만들어져 공급되는데,

이는 이러한 사고를 막기 위함이기도 합니다...

이 사고가 난 후, 차량에서 스마트폰을 만질때 케이블 연결이 된 상태는

상당히 위험하다는 것을 인지하게 되었고,

다른 대안이 있을까를 찾아 보다가....

이 마그네틱 케이블을 통해서 대안을 찾아보려고 여러가지로 조사를 하기 시작하였습니다. ^^

차량에서 마그네틱 케이블 사용은 대만족이었습니다.

차량에서 스마트폰 케이블 연결시,

어두운 환경에서 케이블을 꼽아야 하는 상황이 많이 있습니다만,
마그네틱 케이블 자체에 LED 빛이 있고, 대략적인 위치에만 가져다 놓아도

마그네틱 자석의 힘으로 커넥터 연결이 잘 됩니다.

차량 주차 후, 스마트폰만 들어도, 케이블은 잘 분리되기 떄문에

케이블 분리에 신경을 쓰지 않아도 문제가 없습니다.

분리된 마그네틱 케이블은 스마트폰 고정 자석 거치대에

올려 놓으면 케이블 자체가 밑으로 널부러져 있을 일도 없습니다. ^^



수개월동안 1세대 마그네틱 케이블을 사용하면서 알게된 문제점을 조사하는 과정에서

우연히 2세대 마그네틱 케이블 제품을 알게 되어었고,

이 제품을 자체 브랜드 제품까지를 만들어 보게 되었습니다. ^^

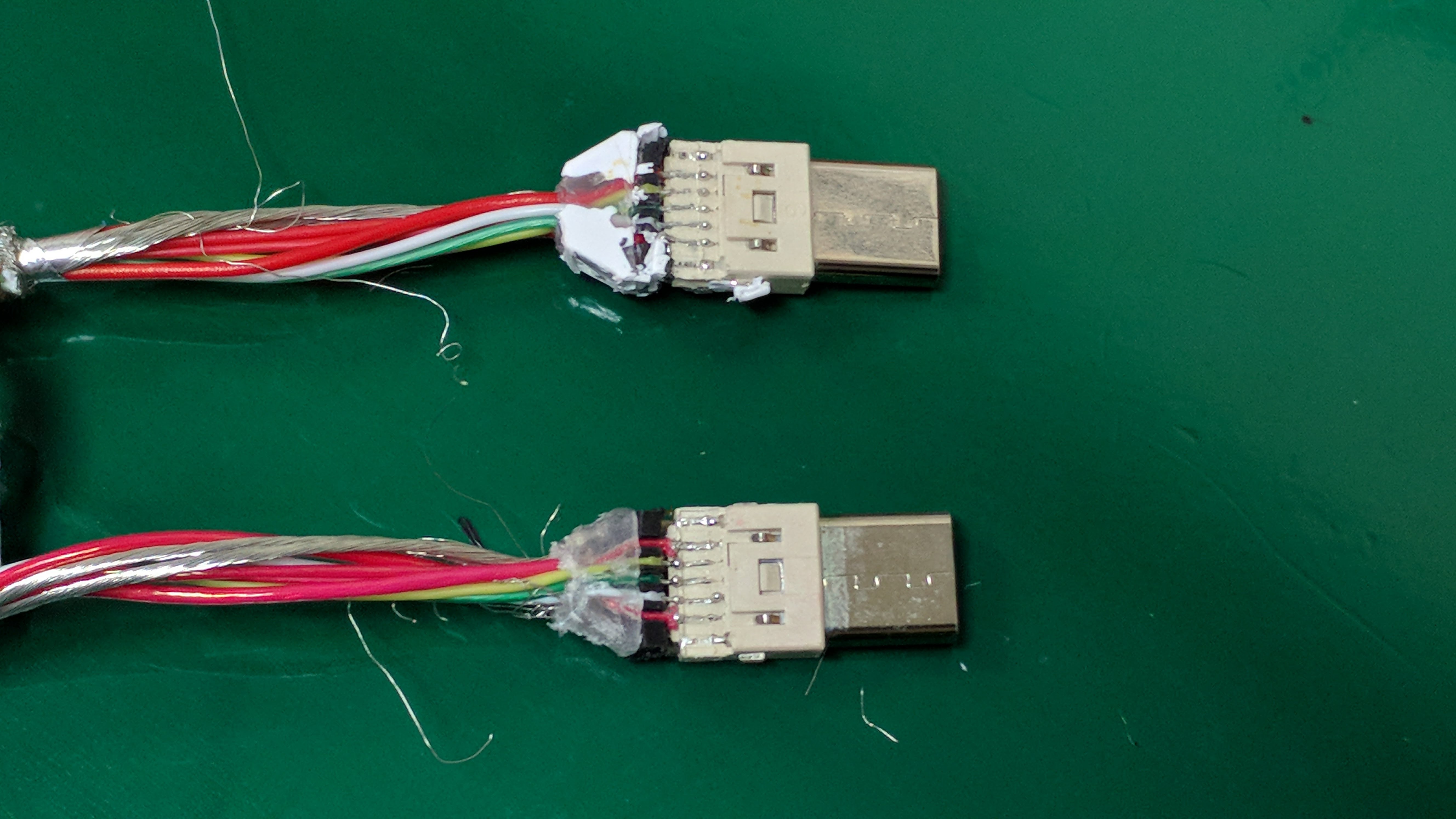

먼저 1세대 와 3세대 마그네틱 케이블을 분해 비교를 해 보겠습니다.

1세대와 3세대 마그네틱 케이블 전선 구조는 동일합니다만,

마그네틱 전원 공급을 위한 PCB 회로는 많이 차이가 있습니다.
위에 PCB는 1세대이고, 아래쪽은 3세대 마그네틱 케이블 PCB보드입니다. (전면 PCB)
이쪽은 전원 공급입력관련으로 전력이 안정적으로 공급을 하고,

또한 과다 전력공급시 15W이상 공급되지 않도록 지원하는 프로텍션 회로 입니다.

사진속에서 위에 PCB는 1세대이고, 아래쪽은 3세대 마그네틱 케이블 PCB보드입니다. (후면 PCB)

1세대 제품에는 고속충전 QC칩셋이 1개가 있고,

3세대 제품에는 고속충전 QC칩셋이 2개가 있는 것을 알 수 있습니다.

기능적으로 마그네틱 케이블 양뱡향(Dual Side)을 지원하기 위해서는

마그네틱 커넥터핀 배열이 역방향에서도

정상적으로 고속 충전을 위한 QC통신(I2C) 인식이 가능하도록 되어야 하기 때문에,
고속충전 QC칩셋이 2개가 들어간 회로 구조가 만들어져 있습니다.

이렇게 설계된 3세대 마그네틱 케이블은

양쪽방향(Dual Side)모두 9V / 1.xA가 지원 가능하게 됩니다.  ^^

이렇게 양방향 고속충전 지원이 되었지만,
칩셋이 추가 되면서 제품 가격 상승요인이 있게 되었는데

과연 일반유저분들께서 가격상승요인을 감안해 주실지 걱정이네요 ^^;;

이와 같이, 고속충전 양뱡향(Dual Side)를 지원하기 위해서
새롭게 만들어진 3세대 마그네틱 케이블 제품입니다.

이것 저것 부품을 조사하다보니,

USB C타입의 고속 충전을 위한 56K옴 저항은 안보이네요 ^^;;

처음에는 저도 좀 당황을 해서, 제조사에 문의를 했는데,

커뮤니케이션 문제로 다른 설명을 하더군요...

그래서, 이번에는 마그네틱 케이블에 연결하는

USB C타입 마그네틱 커넥터를 추가로 분해를 하였습니다.

마그네틱 커넥터는 자체가 자석성분의 금속으로 되어 있어서

망치로 깨야지만 분해가 가능합니다. ^^;;

스마트폰 추락 사고시, 마그네틱 커넥터쪽으로 바닥에 떨어져서

그 충격으로 마그네틱 커넥터가 깨졌다는 이야기를 들어 보았습니다만,

일반적으로는 깨지지 않는 상태입니다. ^^

그래도 스마트폰 추락 사고로  스마트폰에 문제가 안생기고,

마그네틱 커넥터가 깨졌다면 불행 중 다행인 것이죠 ㅎㅎㅎㅎ

분해된 순서대로 부품을 나열을 해 보면, (자석 금속은 사진에 포함시키지 않았습니다.)
아주 조그마한 PCB가 하나 포함되어져 있습니다.

마그네틱 케이블쪽 핀 접촉을 위한 PCB이네요...

이 PCB를 돋보기로 보면,
하기와 같이 조그마한 저항이 하나 올려져 있습니다.

이 저항값을 측정해 보니, 56K옴 저항값이 나오네요 ^^

즉, 스마트폰에 공급되는 전력을 결정하는 USB C 표준 저항값은
마그네틱 커넥터 쪽에 있는 PCB가 조정하고, 마그네틱 케이블은 전력을 안정적으로 공급하는 역활을 하게 되어 있다는 것을 알게 되었습니다.

USB Type-C Cable and Adapter Tips and Tricks

이제 실전으로 USB C타입 스마트폰 LG G5와 LG V30S+에 여러가지 전원 공급 형태와

마그네틱 케이블 방향 및 마그네틱 커넥터 방향의 4가지 조합에 따라서

각 조합에 따라서 고속 충전이 잘 되는지를 실제 측정하여 보았습니다.

(1-A) 순정 9V 충전기 + 2세대 마그네틱 케이블 + USB C타입 마그네틱 커넥터 (LG G5스마트폰)

==> 고속충전 OK (평균 7V / 1.3A)

(1-B) 순정 9V 충전기 + 2세대 마그네틱 케이블 + USB C타입 마그네틱 커넥터 (LG V30S+ 스마트폰) ==> 고속충전 OK (평균 9V / 1.5A)

아시다시피, 안드로이드폰은 화면이 켜진 상태에서는 전원공급량이 떨어지고,

화면이 꺼진 상태에서는 전원 공급량이 증가하게 됩니다.

이와 반대로 아이폰은 화면이 켜진 상태에서 전원공급량이 증가하는 반대이더군요 ^^;;
(주) 마이크로 5핀과 아이폰 8핀은 고속 충전이 지원되지 않고, 일반 충전상태만 가능합니다.

(2) LVSUN QC 3.0 USB A포트 + 3세대 마그네틱 케이블 + USB C타입 마그네틱 커넥터 (LG G5스마트폰) ==> 고속충전 OK (평균 7.2V / 1.3A)

(3) TERA QC 3.0 USB A포트 + 3세대 마그네틱 케이블 + USB C타입 마그네틱 커넥터 (LG V30S+스마트폰) ==> 고속충전 OK (평균 8.5V / 1.0A)

상기 test 내용과 같이,
마그네틱 케이블 양뱡향(Dual Side) 고속충전 test를 완료 하였습니다. ^^


다음번에는 마그네틱 케이블의 다른 안정성  test와

자체 브랜드 제품 준비 과정에 대한 내용을 올려 드리겠습니다.

감사합니다.

안녕하십니까 ?  EddyLab입니다.

전에 USB C to C cable관련으로 USB PD 충전관련 내용을 리뷰해 보았습니다.

금번에는 Qualcomm사의 Quick Charge(QC) Spec관련을 보도록 하겠습니다.


QC 버젼은 하기 내용의 QC 3.0이 나왔고,

2017년에 QC 4.0까지 제안이 되었습니다.

출처 : https://en.wikipedia.org/wiki/Quick_Charge

하기 내용은 QC 3.0 Spec이고,
max input은 22V / 2.6A까지라고 합니다만,

실제 스마트폰용으로 사용하는 것은 9V / 2A = 18W 정도입니다.

계산상 9V / 2A = 18W 는 12V / 1.5 =  18W와 동일 결과 이기 때문에

사실상 9V인지 12V인지는 크게 중요하지는 않습니다. ^^

QC 충전은 스마트폰과 I2S로 통신을 하게 됩니다.

출처 : https://www.qualcomm.com/products/quick-charge-3

기본적으로는 Qualcomm사 QC 3.0 충전 IC를 써야 하지만,

대체 IC가 많이 나오면서 QC 3.0 지원 기기가 보편화가 되었습니다.

여러가지 해외 QC 3.0 지원 차량용 충전기를 Test를 해 보았는데,

금번에는 국내 KC 인증을 받은 TERA제품을 받아서 리뷰를 해 보았습니다.

이후 성능test때에는

삼성 정품 고속충전 차량용 충전기와

USB PD & QC 3.0 고속충전 차량용 충전기와도 비교 test를 할 예정입니다.

TERA는 마그네틱 USB 충전 케이블을 판매 하는 회사이고,

금번에 새로 차량용 충전기를 준비하여 판매를 시작했다고 합니다.

마그네틱 USB충전 케이블은 아무래도 차량에서 사용하기 편리한 케이블로서,

차량에서 사용하는 사용자를 위하여 준비 한 제품인 것 같습니다.

제품포장은 전용 비닐 케이스를 사욯하였네요.

본 차량용 충전기는 메탈케이스라서, 별도로 외부 충격에 의하여

파손될 위험은 없는 것 같습니다.

본 차량용 충전기는 사이즈가 아주 작고 심플합니다.

판매사 이야기를 들어 보면, 샤오미 차량용 충전기를

제조하는 회사쪽 제품이라고 이야기를 들었는데,

실 제품을 보니 그런 것 같아 보입니다. ㅎㅎㅎ

제품은 2가지 색상이 있는데 블랙메탈과 실버메탈입니다.

듀얼포트로 구성되어 있고,

녹색USB포트는 QC 3.0 지원이고,

나머지 USB포트는 5V /2.4 MAX 일반 충전용입니다.

차량용 충전기 제원을 살펴보면,

먼저 KC인증 번호는 R-REI-Ytc-TERA-01A 이네요..

차량에서 중요한 것은 일반승용차와 상용차량의 전원이 다르다는 점입니다.

일반승용차는 12V이고 상용차량은 24V이기 때문에,

제품에 따라서 혼용하여 사용 할 수 없습니다만,

다행이 이 제품은 12V와 24V 모두 사용이 가능하네요..

그만큼 KC인증비는 2배로 들게 됩니다. ^^

출력은 퀄컴 3.0버젼으로

5V / 3A, 9V / 2A, 12V / 1.5A를 지원하고 있습니다.

사무실에서 차량용 전원 지원 파워어댑터를 이용하여,

12V 전원인가를 해 보았습니다.

파란색 LED가 이쁘게 보여지네요.. ㅎㅎㅎ

Test를 위한 결선 구조 입니다.

LG USB C 타입 케이블을 이용하여 test를 하였습니다.

이제 제품을 분해를 해 보겠습니다.

본 제품의 케이스는 메탈이고, 분해가 불가능하게 되어 있네요 ㅠ.ㅠ

결국 실톱으로 케이스를 잘라서 분해를 하였습니다.

짜잔 !!

속살 PCB보드와 부품들을 가지런히 놓아 보았습니다. ^^

USB포트 주변에 LED 4개가 보이네요..

메인 PCB입니다.

타 QC 2.0 지원이 된다는 제품과 비교를 해 보았습니다.

타 QC 2.0 지원 제품은 제품 Spec상으로만 지원이 된다고 적혀있는데,

실제로 test를 해 보면  9V 고속 충전 지원이 되지 않더군요 ^^;;

실물을 분해해서 회로를 보면,

QC 3.0 고속 충전을 위한 프로토콜 IC가 있어야 합니다.

오래된 IC이고, 오른쪽 TERA제품 최신 IC가 장착되어져 있습니다.

이 QC 3.0 프로토콜 IC는 스마트폰쪽과 통신(I2C)을 해서

적당한 전원공급 상태를 정하게됩니다.

다음번에는 충전 관련 성능 test를 해 보도록 하겠습니다.

 앞에서 언급 해 드린 바와 같이, 비교 test QC 3.0 차량용 충전기

- 삼성 정품 고속충전 차량용 충전기 (1포트)와

- USB PD & QC 3.0 고속충전 차량용 충전기

비교 test를 할 예정입니다.

하기 내용으로 LG USB C to C 번들 케이블 HW분석을 하였습니다.

LG USB C to C 번들 케이블 관련으로 여러가지 방법으로 test를 하려면

여러가지 새로운 기기들이 필요로 되더군요...

아직 C to C 관련 지원 기기나 악세서리들이 많이 보급되지 않았고,

관련 Spec자료만으로 적정 성능이 나오는지를 판단하기는 상당히 어려움이 많이 있었습니다.

1) LG USB C to C 번들 케이블 충전 test

USB PD (Power Delivery)

위 USB PD Profile 5와 같이,

기본적으로 Voltage를 5V, 12V, 20V 3가지로 스탭업이 되게 되어 있습니다.

그리고, 각 Voltage 단계에서 Current량에 따라서 세분화된 5가지 Profile로 구성되어져 있습니다.

USB PD의 Voltage 5V, 12V, 20V 이외에 15V와 18V를 지원하는 기기도 있습니다만,

저도 아직 이 내용은 좀 더 공부를 해 봐야 할 것 같습니다.

LG USB C to C 케이블은 전선 규격에 있어서

위의 Cable Spec을 참조로 보면, 23AWG으로 판단됩니다.

(구체적인 추가 자료는 좀 더 수집을 하면서 추가 이야기 드리겠습니다.)

23AWG는 미국 도체 규격 표준으로,

케이블의 피복을 제외한 전선(내심)의 지름(두께)을 표기하는 표준 전선 규격입니다.

AWG가 작을 수록, 전선(내심)은 굵고 두꺼운 케이블입니다.

(저항값이 낮기 때문에 전류량이 높아집니다.)

일반적인 USB C 타입 번들케이블은 27AWG 정도이므로,

상대적으로 23AWG 이상 케이블은 USB PD용으로 사용합니다.

하기 참조 도표 기준으로

23AWG를 보면, 맨 오른쪽에 허용 전류(A)는 2.2A를 지원하는 것을 표기 되어져 있습니다.

test 충전기는 LVSUN USB PD & QC3.0 지원 충전기입니다.

이 제품은 총 87W 지원이 되고,
USB C 1포트 (USB PD 지원)

USB 3.0 3포트 (QC 3.0 3포트 전부 지원)

LG USB C to C 번들 케이블을 연결하여

USB PD 지원으로 전원 공급용으로 사용 하실 수 있습니다.

1) 하기 사진은 ZMI USB PD 보조배터리 QB820 20,000mA에

LVSUN USB PD 포트(USB C포트)에 LG USB Cto C 번들 케이블으로 연결하여

충전을 test 하였습니다.

15V 1.14A (17.1W) 충전이 되는 것을 확인 하실 수 있습니다.

3) 17년 맥북프로 노트북 충전test

ZMI USB PD 보조배터리 QB820 20,000mA를 이용하여

17년 맥북프로 노트북을 충전 할 수 있습니다.

여기에 LG USB C to C 번들 케이블을 이용하여 충전 test 결과를 보면,

15분 충전 상태에서 80%에서 92%로 충전비율이 높아졌습니다.
test 조건은 17년 맥북프로 노트북 전원 On 상태, 디스플레이 On 상태입니다.

배터리 아이콘은 충전 상태로 되어 있고,
AC충전기 정보를 보면 45W로 충전이 되고 있는 것을 확인 되었습니다.

즉, ZMI USB PD 보조배터리 QB820에서 20V 2.1A (45W)로 충전을 지원하고 있다는 결론입니다.
(주) 17년 맥북프로 노트북 순정 어댑터는 60W용입니다.

장시간 충전과정에서 발열에 대한 내용도 체크를 해 보았습니다만,

특별한 발열은 없었습니다.

test 자료 출처 : http://cafe.naver.com/mk802/25869

위와 같이, 여러가지 USB PD 기기에

LG USB C to C 번들 케이블을 이용하여 충전test 결과를 알아 보았습니다.

이정도면 정격 45W까지는 사용에 문제가 없을 것 같습니다.

60W까지 충전 지원 가능여부는 좀 더 확인을 해 보도록 하겠습니다.

2) LG USB C to C 번들 케이블 Data 전송속도 test

USB C를 USB A로 바꾸어주는 젠더를 사용하였습니다.

정식 젠더 명칭은 C Female to USB 3.0 A MALE 입니다.
이 USB C to USB A 젠더는 USB 3.0 전송속도를 지원합니다.

Naver쇼핑

LG USB PD C to C 23AWG 고속 충전케이블

USB 3.0 변환젠더 USB C TO USB 3.0A

자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802

마이크로 5pin USB 방식에 비해서

USB type C 커넥터는 방향에 관계없이 사용 가능하므로,

신 규격의 USB 표준으로 USB C 타입을 채용한 기기가 증가 하고 있습니다.

스마트폰과 태블릿은 물론, 노트북 PC에서도 USB Type-C를 갖춘 제품은 증가하고있는 것 외에, 최근에는 Nintendo Switch에 채용 되었기 때문에, 많은 사용자들이 USB C를 사용하고 있습니다.

 약 2년동안 USB C 커넥터 채용 제품은 증가 추세입니다만,

다른 한편으로는 데이터 전송 외에 공급, 심지어는 영상 신호의 전송 등

폭넓게 대응 가능하게 되었으나, 사용자 입장에게는 매우 난해한 표준이되고 있있습니다. ^^;;

예를 들어 USB Type-C 케이블 1 개를 가지고도 최대 전송 속도도 다르고,

급속 충전을 할 수있는 것과 그렇지 않은 것이있는 것 외에도

영상 신호의 전송에 대응 가능 한 것과 그렇지 않은 것이있다.

제일 좋은 구입 방법은 USB-IF 공식 인증 케이블을 구입하는 것 입니다.

그러나, USB-IF 공식 인증 케이블은 매우 비쌉니다. ㅠ.ㅠ

그래서, USB-IF 인증이 되지 않은 저렴한 USB C타입 케이블을 찾으시게 됩니다만,

이 저렴한 USB C타입 케이블이

USB표준에 적합하게(56kΩ 저항)만들어졌는지를 명확하게 알 수 없기 때문에,

기대했던 성능을 발휘하지 못할 가능성도있는 것 이외에도, 화재 나 기기 고장 등의 위험이있다.

이러한 이유로 USB C 기기의 이용 목적을 어느 정도 명확하게 한 후,

신뢰성과 가격 대비 성능을 겸비한 제품을 선택하는 것이 바람직합니다만,

어느 정도의 제품에 대한 정보가 없으면, 구입하기가 여러워 집니다.

참조링크 (2017년 이후 업데이트가 없습니다.)

Google Pixel Phone - Suggested Peripherals [Curated by Nathan K.]

그렇기 때문에, 최소한 신뢰성을 가질 수 있는

스마트폰 제조사의 번들 USB C타입 케이블에 대하여

관심을 가지는 것이 당연하다고 보여집니다.


그래서 저는 16년 부터 LG와 삼성 번들 USB C 케이블을 분석하였고,
관련 정보를 블로그와 포럼에 공개한 바 있습니다.

당시 test 결론은

LG 번들 USB C 케이블이 아주 충실하게 만들어진 USB C 케이블이고,
삼성 번들 USB C 케이블도 문제가 없지만, LG 번들제품에 비해서는 다소 충전 속도가 떨어진다는 것이었습니다.

Q1) USB PD충전기 및 USB C to C 케이블을 사용할 USB C 타입 충전 제품 최소 Watt에 비해서

조금 떨어지면, 충전이 안되나요 ?

==> 충전은 됩니다만, 저속 충전이 됩니다.

저속 충전의 의미는 충전량이 최소 Watt보다 부족하기 때문에,

기기 사용중에 배터리가 충전이 되지 않고,

그대로 머물러 있는 경우가 될 가능성이 있다는 뜻입니다.

Q2) USB PD충전기는 사용할 USB C 타입 충전 제품 최소 Watt에 맞췄습니다만,

USB C to C 케이블이 최소 Watt 지원을 하지 못하면 어떻게 되나요 ?

USB C to C 케이블도 사용할 USB C 타입 충전 제품에 적합한 제품을 사용하지 않으면,

본래 가능한 대용량 전력의 공급 수 없을뿐만 아니라,

최악의 경우에는 장치의 고장이나 단자가 녹는 불타는 등 사고에 연결되어 버립니다.

USB PD관련 PD충전기에 대한 자세한 기술 내용은

이후 따로 이야기 드리도록 하겠습니다.

이 LG USB C to C 케이블 (EAD63687001, 2)는 하기와 같이 지원이 되는 제품입니다.

Google Nexus 5X support quick charge 5V = 3A

이는 최소 15W (5V× 3A)는 지원을 하게 된다는 의미입니다.

다음번 성능평가에서는 실제 이 LG USB C to C케이블이

지원 할 수 있는 최대 허용 전원 test를 해 볼 예정입니다.

저는 시중에서 구입할 수 있는 오리지널 LG USB C to C 케이블 (EAD63687002)를 먼저 구입하였고,

추가로 EAD63687001 제품이라고 알려진 다른 LG USB C to C 번들 케이블을 구입하였습니다.

이 2가지 LG 오리지널 번들 USB C to C 케이블을 분석 해 보도록 하겠습니다.

2개는 모두 LG 오리지널 USB C to C 번들 케이블이지만, 포장 사양은 다릅니다.

왼쪽의 EAD63687001는 LG G5, 6의 USB C 타입 케이블과 같은 포장 케이스를 쓰고 있고,

오른쪽의 EAD63687002는 띠 모양의 포장재를 사용하고 있었습니다.

2개의 제품 무게는 36g으로 비슷하였습니다.

2개의 LG 오리지널 USB C to C 번들 케이블의 케이블 마킹을 확인 해 보았습니다.

 USB C to C 케이블에 있어서 케이블 마킹의 내용은 상당히 중요한 정보를 가지고 있습니다.

여기 케이블 마킹에는 최대 허용 전력정보가 적혀져 있습니다.
이는 UL인증 규격의 케이블 Spec이므로,

케이블 제조사가 임의로 파워 케이블에 마킹을 할 수 없도록 되져 있기 때문에

신뢰할 수 있는 정보라고 할 수 있습니다.

USB C to C 케이블의 두께를 확인하여 보았습니다. 4.0mm가 나오네요..

참조로 LG USB C 타입 케이블은 3.0mm입니다. ^^
그만큼 LG 오리지널 USB C to C 번들 케이블이 더 많은 전원을 흘릴 수 있다는 것 입니다.

LG 오리지널 USB C to C 번들 케이블과 LG USB C 타입 케이블 비교 사진입니다

2개의 LG 오리지널 USB C to C 번들 케이블의 단면을 보면 동일한 구조를 가지고 있습니다.

참조로 LG USB C 타입 케이블과의 케이블 단면 비교 사진입니다.

(주) USB C 케이블을 절단하여 보지 않고,

케이블 두께만으로 좋은 케이블이라고 절대 판단할 수 없습니다.

이유는 내부 선재의 도체 두께를 얇은 소재를 쓰고, 쉴드 선 갯수를 최소로 써서 만들고,

케이블 두께만을 부풀려 만드는 저급 케이블을 판매하는 브랜드 회사가 있기 때문입니다..

2개의 LG 오리지널 USB C to C 번들 케이블을 분해를 해 보았습니다.

하기와 같이, 동일한 내부 구조를 가지고 있습니다.
결론은 EAD63687001와 EAD63687002는 동일 제품으로 판단되었습니다.

하기 참조 사진은 LG 오리지널 USB C to C 번들 케이블과 LG USB C 타입 케이블의 비교 사진입니다.

위의 커넥터는 LG 오리지널 USB C to C 번들 케이블이고,

아래쪽 커넥터는 LG V30 USB C 타입 번들 케이블입니다.

USB C 쪽의 커넥터에서 USB C to C 커넥터는 금속형 커넥터이고,

LG V30 USB C 타입 커넥터는 플라스틱 커넥터 입니다.
이는 높은 전력을 공급하기 위한 부품선택으로 보여집니다.

추가 참조 내용으로 LG USB C 타입 번들 케이블 분석에서 보신 LG G5 케이블과 LG V30 케이블의 구조가 다릅니다.  ^^

대부분 LG USB C 타입 번들케이블은 내부가 모두 동일한 것으로 알고 계십니다만,

(실제 외관으로서는 거의 동일한 형태입니다.) LG V20 USB C 타입 번들 케이블떄 부터 변경이 되었습니다.

LG G5 번들 케이블과 LG V30 USB C 타입 번들 케이블의 성능 차이는 거의 없습니다만,
개인적으로는 LG G5 번들 케이블이 조금 더 단단해서 선호를 합니다. ^^

http://cafe.naver.com/mk802/18335

USB C to C 케이블에 사용된 케이블 수는 LG V30 USB C 타입 케이블 수와 같습니다.
그러나, 사용된 케이블의 두께등을 비교하면 많은 차이가 있다는 것을 쉽게 알 수 있습니다.

 다음번에는 LG 오리지널 USB C to C 번들 케이블의 성능 비교를 위하여

반드시 알고 가셔야 할 USB PD 충전기와 USB C to C 케이블 성능 체크를 해 보도록 하겠습니다.


(주1) USB C to C 케이블은 USB BC와 USB PD 양쪽에 모두 사용이 가능합니다.

==> 그러나, USB PD사용시 주의 해야 할 사항은

USB C to C 케이블이 견뎌줄 수 있는 전원 Spec 이내 제품을 사용하셔야만 한다는 점입니다.

(추가내용)

LVSUN충전기 test + LG USB C to C 충전 test

http://muritzy.tistory.com/1570

[USB C Type] LG USB C to C 번들 케이블 분석 (2)

Naver쇼핑

LG USB PD C to C 23AWG 고속 충전케이블

USB 3.0 변환젠더 USB C TO USB 3.0A

자세한 사항은 "EddyLab - UHD 미니PC포럼"에서 자료를 참조 하시기 바랍니다.

http://www.eddylab.co.kr  /  http://cafe.naver.com/mk802

케이블 선택에 실패하지 않기위한 「USB Type-C '기초 지식

여기 1 년 정도 백 균에도 케이블과 어댑터의 모습을 볼 수있게 한이 "USB Type-C"그러나 다른 한편으로는 데이터 전송 외에 공급, 심지어는 영상 신호의 전송 등 폭넓게 대응할 수 화가되어 사용자에게는 매우 난해한 표준이되고있다.　예를 들어 USB Type-C 케이블 1 개를 가지고도 최대 전송 속도도 다르면 PC 본체에 급전 할 수있는 것과 그렇지 않은 것이있는 것 외에 영상 신호의 전송에 대응하는 것과 그렇지 않은 것이있다. 가격도 핀 키리로 한 업체가 사양이 다른 여러 종류의 것의 USB Type-C 케이블을 라인업하고있는 것도 드물지 않다.

"USB Type-C '커넥터. 덧붙여서 Apple 웹 사이트에서 "USB-C"라는 표현이 사용되고있다

USB Type-C 커넥터의 확대도. 뒤집을 사양의 24 핀

기존의 microB (왼쪽)와 비교. 커넥터의 크기는 거의 동일하지만, USB Type-C는 표리 어디라도 꽂을 수있는 것이 특징

같은 USB Type-C 케이블에서도 후술하는 규격에 대응 상황은 다양합니다. 용도에 따라 동일한 제조사에서 사양이 다른 여러 종류의 USB Type-C 케이블이 발매되고있는 것도 보통이다. 이것은 엘레 컴의 예





 "(실매 가격 927 엔)처럼 끝이 USB Type-C 커넥터 USB 2.0 케이블 등도 존재한다 .　또한 9 월에 정식 출시가 예정되어있는 USB 3.1의 2 배의 최대 전송 속도를 가진 USB 3.2도, USB Type-C를 사용하는 것이 전제되어있다.

양쪽이 USB Type-C 커넥터 케이블에도 반드시 USB 3.1은뿐만 아니라 USB 2.0 수있다. 이 경우 최대 전송 속도는 USB 2.0 규격을 준수하는 480Mbps된다. 이것은 엘레 컴 U2C-CC5P05NBK

USB Type-C 케이블의 최대 전송 속도는 제각각이다

　전술 한 바와 같이, USB Type-C = USB 3.1라는 것은 없기 때문에 커넥터가 USB Type-C 그렇다고 최대 전송 속도는 일정하지 않고, 케이블 측의 규격에 의존한다. 예를 들어 USB 3.1의 경우 USB 3.1 Gen 1 및 Gen 2의 두 가지 규격이 있으며, 전자는 최대 5Gbps, 후자는 최대 10Gbps (모두 이론 값 이하 같다)이된다.　예를 들어, 같은 엘레 컴 0.5m의 USB Type-C 케이블에서도 "

MPA-CC13A05NBK

 "(실매 가격 2,040 엔)은 USB 3.1 Gen 1 "

USB3-CC5P05NBK

 "(실매 가격 1,436 엔)은 USB 3.1 Gen 2 대응이다. 이러한 규격 및 최대 전송 속도는 모두 제품의 패키지에 아이콘이나주의 사항에 적혀있다.

USB 3.1 Gen 1의 최대 전송 속도는 5Gbps. USB 3.0과 같다. 이것은 엘레 컴 MPA-CC13A05NBK

USB 3.1 Gen 2의 최대 전송 속도는 10Gbps. 이것은 엘레 컴 USB3-CC5P05NBK

모든 USB Type-C 케이블로 PC 본체의 충전이 가능한 것은 아니다

　최신 Macbook 등은 USB Type-C 케이블을 사용하여 본체의 충전을 지원하고있다. 이것은 USB를 사용하여 최대 100W (20V / 5A)에서의 전력 공급을 행하는 USB PD (USB Power Delivery)라는 규격에 대응하고 있기 때문 AC 어댑터 불필요 케이블 1 개 있으면 PC 본체를 충전 할 수있는 편리을 생각해 볼, USB Type-C의 장점으로 크게 다루어지는 경우도 종종있다.　그러나 모든 USB Type-C 케이블이 USB PD에 해당하는 것은 아니므로 케이블을 물리적으로 연결했다하더라도 USB PD를 지원하지 않는 경우 PC 본체의 충전은 행할 수 없다.　예를 들어 엘레 컴의 「

USB3-CC5P05NBK

 "(실매 가격 1,436 엔)은 USB PD 대응 패키지에도 '파워 딜리버리 대응"고 인감으로 표시되어 있지만, 같은 엘레 컴의 "

U2C-CC05BK

 "(실매 가격 927 엔)는 양단이 Type-C 커넥터에도, USB PD는 지원이다.　또한 USB PD는 3A와 5A의 2 종류가 있으며, 해당 케이블에 대해서도 엘레 컴 "

USB3-CCP05NBK

 "(3A 대응, 실매 가격 1,417 엔)과 「

USB3-CC5P05NBK

 "(5A 대응, 실매 가격 1,436 원형)처럼 동일 메이커에서 다른 번호로 나누어 져있는 경우가 많기 때문에, USB PD 대응 케이블을 구입하는 경우 3A 또는 5A지도 함께 확인해야한다.　또한 USB PD 충전을 행하는에는 본체, 케이블 이외에 충전기 쪽도 USB PD에 대응하고있을 필요가있다. USB PD 대응의 USB Type-C × 1을 갖춘 Anker의 급속 충전기 "

PowerPort +5 USB-C USB Power Delivery

」(실매 가격 4,099 엔) 등이 이에 해당한다.

USB PD에 대응 한 USB Type-C 케이블은 USB PD 대응임을 명기되어있다. 이것은 엘레 컴 USB3-CC5P05NBK. 사용자의 문의도 많다 때문인지 최근의 제품은 USB PD 비 대응에도 그 취지를 패키지에 기재하는 것이 많은 것 같다

왼쪽이 USB3-CC5P05NBK, 오른쪽이 USB3-CCP05NBK. 외형은 흡사하지만 ...

패키지의주의 사항을 잘 보면 왼쪽은 USB PD가 최대 5A, 오른쪽은 최대 3A와 같은 USB PD 대응에서도 다른 제품임을 알 수있다

USB PD 충전하기 위해서는 장비와 케이블은 물론 어댑터 측도 USB PD에 대응하고있을 필요가있다. 이것은 USB PD 대응의 USB Type-C × 1 포트가있는 Anker의 " PowerPort +5 USB-C USB Power Delivery "

모든 USB Type-C가 영상의 외부 출력을 행할 것은 아니다

　USB Type-C는 데이터 전송 및 충전 외에도 HDMI 나 DisplayPort 등의 영상 신호를 흘릴 수도있다. 현재는 USB Type-C에 대응 한 디스플레이는 몇명인데, 가령 Apple의 「

USB-C VGA Multiport 어댑터

」(실매 가격 7,400 엔, 세금 별도)를 사용하면 USB Type-C에서 VGA 디스플레이에 "

USB -C Digital AV Multiport 어댑터

」(실매 가격 7,400 엔, 세금 별도)를 사용하면 USB Type-C를 HDMI 디스플레이에 영상을 출력 할 수있다.　USB 이외의 신호를 흐르게하기위한 확장 규격은 "대체 모드 (Alternate Mode) '로 정리하고 있지만, USB Type-C를 갖춘 모든 PC가 대체 모드에 의한 영상의 외부 출력에 대응하고있는 것은 이 아니다. 또한 케이블에 대해서도 모든 USB Type-C 케이블이 대응하는 것은 아니다.

Apple 웹 사이트보다. USB Type-C를 HDMI 나 VGA로 변환하는 어댑터가 라인업되어있다. 이들을 이용하면 해당 MacBook에 외부 디스플레이로 영상 출력이 가능하다

Thunderbolt 3와 USB Type-C는 커넥터는 같지만 동일시하지

　양쪽 모두 USB Type-C 커넥터가있는 케이블로 "Thunderbolt 3 케이블"되는 케이블이 존재한다. 이것은 보통의 Type-C 케이블로 사용할 수있을뿐 아니라, 전술의 대체 모드를 사용하여 최대 40Gbps의 데이터 전송이 가능하다.　그러나 최대 40Gbps를 지원하려면 Thunderbolt 3 전용으로 설계된 Type-C 케이블이 필요하며, 보통의 Type-C 케이블을 Thunderbolt 3에 이용한 경우는 최대 20Gbps된다.

Apple 웹 사이트에서 "Thunderbolt 3 (USB-C) '라는 표기가 보이지만 , 이것은 USB-C에 Thunderbolt 3 기능이 탑재되어 있다는 것을 의미하고, 양자 동일시하는 것은 아니다

USB-IF 정규 인증 로고가 있으면 일정한 신뢰성이 담보되는

　USB Type-C 케이블에 패키지 등 "정규 인증품」 「규격 인증 제품"을 어필하는 제품이있다. 이것은 업계 단체 인 USB-IF (USB Implementers Forum, Inc.)의 인증 테스트를 통과 한 제품으로 그 증거로 5Gbps 대응에서는 「Certified SuperSpeed ​​USB "10Gbps 지원에서는"Certified SuperSpeed ​​+ USB "로고의 사용 이 인정되고있다.　예를 들어 엘레 컴의 "

MPA-CC13A05NBK

 "(실매 가격 2,040 엔)은 USB 3.1 Gen 1 대응이기 때문에 "SuperSpeed USB"로고가 "

USB3-CCP05NBK

 "(실매 가격 1,417 엔)은 USB 3.1 Gen 2 대응이기 때문에 "SuperSpeed + USB"로고가 각각 표시되어있다. 이러한 로고가 표시되어있는 USB Type-C 케이블은 일정한 신뢰성이 담보되어 있다고 간주 문제 없다.　그러나 모든 USB Type-C 케이블이 테스트를 받고있는 것은 아니고,이 로고가없는 고해서 반드시 규격에 적합하지 않은 것은 아니다. 또한 일반적으로 정규 인증 제품은 취득 비용이 원가에 가산되어 있기 때문에, 그렇지 않은 제품에 비해 고가 인 경우가 많다.

USB 3.1 Gen 1 대응의 USB Type-C 케이블 (엘레 컴 MPA-CC13A05NBK) 예. "SuperSpeed ​​USB"로고가 표시되는

USB 3.1 Gen 2를 지원하는 USB Type-C 케이블 (엘레 컴 USB3-CCP05NBK) 예. "SuperSpeed ​​+ USB"로고가 표시되어있다. "+ (플러스) '없는'SuperSpeed ​​USB '와 비슷하지만 이쪽은 10Gbps 지원

　이상과 같이, USB Type-C는 데이터 전송 외에 공급, 심지어는 영상 신호의 전송 등 다양한 기능을 담은 뛰어난 규격이지만 커넥터의 모양을 보면 그 거동이 판단 할 수있는 것은 아니고, 또한 비용 등의면에서도 "전부 들어"케이블로 통일하는 것은 현실적이지 못하다 알 수있다. 일단 USB 1.1 USB 2.0을 대체했을 때와는 상당히 상황이 다를 수 이해하실 것이다.　즉, 사용자는 USB Type-C 기기 및 케이블을 구입 / 사용하는데있어서 어느 때보 다주의가 필요하다. 패키지와 제품 정보를 읽고 요구에 맞는 제품 선택을 해 나갈 필요가있다.　다음은 실제로 USB Type-C를 탑재 한 PC 나 스마트 폰, 전원 어댑터 케이블을 준비하고 규격에 따른 충전 및 전송을 행할 수 있는지 여부를 확인한다.

https://pc.watch.impress.co.jp/docs/topic/feature/1075458.html

시판의 USB Type-C 케이블 9 개를 사용하여 USB PD 주위의 시험을 시행

　이전 기사 "



케이블 선택에 실패하지 않기위한 「USB Type-C '기초 지식

 "은 많은 반향을 부과했다. 의견의 대부분은 「과연 몰라요 "는 취지이었다처럼 생각하지만, 커넥터가 통합되는 장점 만이 선전되는 USB Type-C에서 실제로 단점도 많다는 것을 처음 알았다 분은 많았다 것 같다. 앞으로 점점 대중적 것이다 Type-C를 본격적으로 사용해가는 즈음 머리에 두어야 할 문제점들 인식하실 것이 아닐까 생각한다.　이번에는 USB Type-C가 향후 보급되면서 많은 사람들이 직면하는 것이고, USB Type-C 케이블이 여러 개있는 경우를 구별하는 방법을 소개 한 후, USB Type-C의 기능 중 하나 있는 USB PD (USB Power Delivery)를 사용한 PC에 전원에서 스펙을 충족하지 않는 어댑터 및 케이블을 사용하면 PC 측이 어떤 행동이되는지 실기를 사용한 테스트 결과를 소개한다.

USB Type-C 케이블의 차이를 말할 방법은?

　외형의 커넥터는 똑같아 USB Type-C 케이블도 실제로는 다양한 종류가있는 것은 지난번 소개했던대로 다. 케이블 자체의 규격은 USB 3.1의 경우도 있으면 USB 2.0 경우도 있고, 최대 100W로 PC 등의 전원 공급을 행할 USB PD에 해당하는 경우도 있고없는 경우도있다. 또한 Thunderbolt 3 대응을 담은 제품도있는 등 끝이 없다.　이러한 주요 기술 사양은 대부분의 경우 패키지에 아이콘 등으로 표시되어 있기 때문에 필요한 사양을 알고 있으면 적합한 케이블을 손에 넣는 것은 비교적 쉽지만은 그들을 일단 패키지에서 꺼낸 훗날 외모에서 분별 방법은있는 것일까.　결론부터 말해 버리면 일단 포장에서 꺼 버리면, 케이블의 스펙을 확실하게 알 방법이 없다. 따라서 사용자로 제조 업체의 번호 또는 구체적인 사양이 적힌 라벨 나름 스티커를 구입 후 자기 부담으로 붙이는 등의 대책을 세워 두지 않으면 여러 USB Type-C 케이블이 수중에 존재하는 오에 본 셈이되지 않게된다. 규격을 책정하는 측의 사정은 여러가지가 있겠지만, 사용자 시선으로 보면 왜 이러한 불편 함을 예측할 수 없었는지 궁금하기 짝이 없다.　그러나 케이블 제조 업체 측은 이러한 문제는 종종 인식하고 자신의 연구를하고있는 경우가있다. 예를 들어 지난번 소개 한 엘레 컴의 경우 인증을 획득 한 Type-C 케이블은 커넥터 사양을 나타내는 몰드가 인쇄되어있다.　자세한 내용은 아래 사진을 보시고 싶다. 또 일부 USB 3.1 Gen 2를 지원하는 「USB3-CC5P05NBK "는"SuperSpeed ​​+ "를 나타내는"SS "과"10 "의 몰드가 USB 3.1 Gen 1에 대응 한"MPA -CC13A05NBK "는"SuperSpeed ​​"을 나타내는"SS "의 몰드가 인쇄되어있다. USB 2.0의 「U2C-CC5P05NBK "USB 기호가 아닌 몰드는 없다.

인증을 획득 한 엘레 컴 USB Type-C 케이블은 커넥터 사양을 나타내는 몰드가 인쇄되어 있으며, 사양을 결정하는 단서가된다. "SS"는 "SuperSpeed", 즉 USB 3.1 Gen 1 이상인 것을 나타내고있어 거기에 숫자 10이 있으면 10Gbps, 즉 USB 3.1 Gen 2임을 안다는 것은

　회사에 검토 한 결과, 인증을 취득한 정품 대해서는이 몰드가 들어가있어 (위의 MPA-CC13A05NBK 인증 제품은 아니지만 예외 인 것 같다) 앞으로도 같은 방침이라는 것. 각각의 몰드의 ​​의미를 확인하기 위해 목록 페이지가 존재하지 않는 것 같고, 그것은 오히려 이상한하지만 ( "SS" "10"가 USB 3.1 Gen 2를 나타내는 것으로 알려져 보통은 이해할 수 없을 것이다) 그것은 미래에 기대하는 것처럼, 이러한 노력을하고있다 메이커 케이블 소지를 통일 해두면 여러 책이 혼재하고도 판별이 용이하게 될 것이다.　원래 케이블은 사용 후 패키지에 다시 종류의 제품이 아니기 때문에 패키지에만 사양이 고 상세히 적혀 있어도 개봉 후에는 의미가 없다. 양판점 매장에서 다른 업체의 USB Type-C 케이블을 점검 한 한 유사한 노력을하고있는 업체는 확인하지 못했지만 위의 엘레 컴의 대처도 포함하여 USB Type-C 케이블 사양 외관상으로 식별 할 수있는 구조를 제공하는 케이블 업체들이 국내외 모두 증가 주면 사용자에게도 고맙다.　이것과는 전혀 다른 방법으로 검사를 준비해 두는 방법도있다. 예를 들어 Plugable이 판매하고있는 "USB-C 전압 · 전류 검사기 '는 USB Type-C 기기와 케이블 사이에 끼워 넣는 것으로, 전류 및 전압을 측정 할 수있다. 어느 방향으로 흐르고 있을지도 화살표로 표시되기 때문에 알기 쉽다. 업체에서도 유사 제품이 여러 판매되고 있으며, 가격은 모두 케이블 1 개분 정도이므로 수중에 있으면 든든하다. 또한 USB PD에 해당하는 제품하지 않는 제품이 있으므로 해당 제품을 선택하는 것이 폭넓게 사용할 수있어 좋을 것이다.

Plugable가 판매하는 USB-C 전압 · 전류 검사기. USB Type-C 케이블을 향해에 연결된 상태에서 끝 Type-C 커넥터를 장비에 연결하여 LCD 화면에 전압이나 전류를 표시 할 수

전압 (V)과 전류 (A)가 표시된다. 아래 화살표는 어느 방향으로 흐르고 있는지를 나타내는

　무엇보다 위와 같은 제품은 실기에 케이블을 연결하여 처음 측정 할 수있는 구조이므로, 비표준 의심스러운 케이블은 사용이 조금 주저된다. 이러한 경우는 실기를 사용하지 않고 확인 가능한 테스터가 추천이다. 다음의 검증에서도 사용하는 LimePulse의 "

USB 케이블 체커

 '는 개인이 제작, 판매하고있는 제품이지만, 기기 본체에 연결하지 않고도 케이블의 결선 및 저항 값 E Marker의 유무 등을 확인할 수 . 가격도 몇 만원도 전용 장비와 달리 4,000 엔으로 저렴하기 때문에 단순한 전류 전압 측정에 그치지 않고 좀 더 전문적으로 케이블의 사양을 확인하고 싶은 사람에게 추천하고 싶다.

LimePulse USB 케이블 검사기. USB Type-C 케이블을 비롯한 각종 USB 케이블의 결선 및 저항 값 등을 확인 할 수있다. A 커넥터 및 Micro B 커넥터도 탑재한다

케이블을 연결하면 LED가 점등으로 결선 상황 등을 알 수있다. 이 경우 USB 2.0으로 "MARKED / 1k"이 켜져 있는지 풀다운 저항 (eMarker)를 내장하고있는 것을 알 수있다

MacBook Pro 15 인치 ThinkPad X1 Carbon에 USB PD의 거동을 확인

　그럼 서론이 길어졌지만 이번 기사는 여기가 실전이다. USB Type-C를 사용하여 PC 본체를 충전 할 수있는 USB PD는 최대 100W (20V × 5A)는 대용량의 충전이 가능하다. 그러나 이것은 본체 기기 (PC), 전원 어댑터 케이블이 각각 USB PD에 대응하고 있음을 가정하고 이들이 최대한 성능을 발휘하여 처음으로 최대 효율로 충전이 가능하다.　는 만일 그 안에 발목을 잡는 요소가있는 경우 저속에도 충전을 행할 것인지, 아니면 완전히 충전 할 수없는 것인지, 그리고 그들이 어떤 요인에 의해 결정되는지는 이용자해도 걱정 되는 곳. 이번에는 USB PD에 대응 한 2 대의 PC를 준비하고, 어댑터 및 케이블을 교체하면서 그 동작을 확인한다.　준비한 것은 Apple의 「MacBook Pro 15 인치 (2017) '와 레노버의 "ThinkPad X1 Carbon (2017)」의 2 개. 전자는 단품으로도 판매되고있다 "87W USB-C 전원 어댑터"가 포함되어 있으며, 제공된 USB-C 케이블로 급전을 행할 수있다. 후자는 제공된 전원 어댑터 끝이 USB Type-C 커넥터로되어 있으며, 본체에 "MAX 45W"라는 표기가있다.

Apple의 MacBook Pro 15 인치 (2017). 키보드 위에있는 Touch Bar가 특징

좌우 측면에 2 개씩 총 4 개의 USB 3.1 Gen 2 지원 USB-C 포트를 탑재한다. 덧붙여서 Thunderbolt 3에 해당하는

제공된 "87W USB-C 전원 어댑터" 제공된 USB-C 케이블을 꽂아 사용한다. 밑면에는 "20.2V / 4.3A」 「9V / 3A」 「5.2V / 2.4A '라는 조합이 적혀있다

레노버 ThinkPad X1 Carbon (2017). 기존의 동명 모델보다 한층 컴팩트 한 케이스가 특징

좌측면에는 USB 3.1 Gen 2를 지원하는 USB Type-C 포트를 2 개 탑재한다. 위의 MacBook Pro뿐만 아니라 Thunderbolt 3에 해당하는

끝이 USB Type-C 커넥터가 전원 어댑터가 부속된다. 표면에는 "MAX 45W"라는 몰드가 뒷면에 "20V / 2.25A」 「15V / 3A」 「9V / 2A" "5V / 2A '라는 조합이 적혀있다

　검증에 사용하는 어댑터는 MacBook Pro 15 인치 표준 첨부의 "87W USB-C 전원 어댑터」에 가세 해 전회도 소개했다 Anker의"

PowerPort +5 USB-C USB Power Delivery

"(최대 30W)도 사용한다. 이 제품, 어떤 조건에서 45W까지의 출력을 지원하고있는 것으로 알려져 있지만, 이번 실험에서는 그 영향은 보이지 않고 개체에 따라 사양이 다를 수도 있기 때문에 공칭 값 대로 최대 30W 제품으로 이야기를 진행시킨다.

Anker의 "PowerPort +5 USB-C USB Power Delivery" USB Type-C 포트를 1 개 탑재한다. 뒷면에는 USB PD의 출력으로 "5V / 3A」 「9V / 3A」 「15V / 2A」 「20V / 1.5A '라는 조합이 적혀있다

　케이블은 다음 표와 같으며, 이전 소개하고있는 엘레 컴의 5 제품 외에도 Amazon의 유통량이 많은 것으로 보인다 Anker의 USB 2.0 Type-C 케이블 "PowerLine + (AK-A8187091)"Amazon Basic 의 USB 3.1 Gen 1 대응 Type-C 케이블 "L6LUC017-CS-R"더 Thunderbolt 3 (40Gbps)를 지원하는 USB 3.1 Gen 2 케이블로 Cable Matters의 "107002-BLK-0.5m"또한 百均 ( 세리아)에서 사용할 수있는 둥근 일곱 USB 2.0 Type-C 케이블 "VM-07」도 대상에 추가했다. 자세한 스펙은 아래 표와 같으며, 본문에서는 처음으로 붙인 [AB] [AK] [E1] 등의 약어로 표기한다.

약어	제조사 (브랜드)	품번 (링크는 제품 정보)	길이	규격	최대 전류	USB PD	USB IF 인증	기타	Amazon에서 구입
AB	AmazonBasics	AKL6LUC017-CS-R	0.9m	USB 3.1 Gen 1	표시 없음	표시 없음	-	-	링크
AK	Anker	PowerLine + (AK-A8187091)	1.8m	USB 2.0	표시 없음	○	-	PowerIQ 대응	링크
C	Cable Matters	107002-BLK-0.5m	0.5m	USB 3.1 Gen 2	표시 없음	표시 없음	○	Thunderbolt 3 (40 Gbps)	링크
E1	엘레 컴	USB3-CC5P05NBK	0.5m	USB 3.1 Gen 2	5A	○	○	-	링크
E2	엘레 컴	USB3-CCP05NBK	0.5m	USB 3.1 Gen 2	3A	○	○	-	링크
E3	엘레 컴	MPA-CC13A05NBK	0.5m	USB 3.1 Gen 1	3A	○	-	-	링크
E4	엘레 컴	U2C-CC5P05NBK	0.5m	USB 2.0	5A	○	○	-	링크
E5	엘레 컴	U2C-CC05BK	0.5m	USB 2.0	3A	×	-	-	링크
M	둥근 일곱	VM-07	0.5m	USB 2.0	3A	×	-	-		-



이번 사용한 USB Type-C 케이블. 테스트에서는이 외에도, MacBook 연결된 USB-C 케이블도 포함하는 경우가있다

사전 준비로 각 케이블의 사양을 상기 USB 케이블 검사기 확인했다. 사양이 알 수없는 [AB] [C]는 eMarker의 존재를 나타내는 "MARKED / 1k"가 점등하고 있기 때문에 USB PD 대응과 같다. 또한 [AK]는 USB PD 대응에도 불구하고 [E5] [M]과 마찬가지로 eMarker를 내장하고 있지 않지만, USB 2.0으로 3A 이하이면 문제가된다. 자세한 내용은 야마다 쇼헤이 씨의 기사 ( Type-C 폴리스의 우울 )를 참조하기 바란다

　검사기에 의한 전류 전압 측정시에는 케이블을 연결 한 직후에는 값이 심하게 변동하는 수십 초 정도 기다린 후 측정을 행하고있다. 또한 노트북 PC의 배터리 잔량을 완전히 갖추는 것이 어렵 기 때문에 충전 속도가 안정 배터리 잔량 25 ~ 80 %의 범위에서 테스트를하고있다.

어떤 조합으로도 충전이 가능한 MacBook Pro 15 인치

　우선 MacBook Pro 15 인치 (2017) (이하 MacBook)에서보고 가자. 결과는 다음과 같다 어댑터와 케이블 모든 조합에서 USB PD 의한 급전이 가능했다. 전압은 어떤 케이블의 경우에도 USB PD의 상한 인 20V에 가까운 19.3 ~ 19.7V 사이를왔다 갔다하고 있기 때문에 다음은 각 케이블의 전류 (A)의 값만을 기재한다.

약어	제조사 (브랜드)	번호	길이	규격	최대 전류	USB PD	USB IF 인증	MacBook 어댑터 사용시	Anker 어댑터 사용시
AB	AmazonBasics	L6LUC017-CS-R	0.9m	USB 3.1 Gen 1	표시 없음	표시 없음	-	2.9A	1.4 ~ 1.5A
AK	Anker	PowerLine + (AK-A8187091)	1.8m	USB 2.0	표시 없음	○	-	2.9A	1.4 ~ 1.5A
C	Cable Matters	107002-BLK-0.5m	0.5m	USB 3.1 Gen 2	표시 없음	표시 없음	○	3.8 ~ 4.2A	1.4 ~ 1.5A
E1	엘레 컴	USB3-CC5P05NBK	0.5m	USB 3.1 Gen 2	5A	○	○	3.8 ~ 4.2A	1.4 ~ 1.5A
E2	엘레 컴	USB3-CCP05NBK	0.5m	USB 3.1 Gen 2	3A	○	○	2.9A	1.4 ~ 1.5A
E3	엘레 컴	MPA-CC13A05NBK	0.5m	USB 3.1 Gen 1	3A	○	-	2.9A	1.4 ~ 1.5A
E4	엘레 컴	U2C-CC5P05NBK	0.5m	USB 2.0	5A	○	○	3.8 ~ 4.2A	1.4 ~ 1.5A
E5	엘레 컴	U2C-CC05BK	0.5m	USB 2.0	3A	×	-	2.9A	1.4 ~ 1.5A
M	둥근 일곱	VM-07	0.5m	USB 2.0	3A	×	-	2.9A	1.4 ~ 1.5A



　MacBook의 어댑터를 사용한 경우이지만, 위의 결과를 보면 크게 두 그룹으로 나뉜다 것을주의한다. 구체적으로는 케이블 [C] [E1] [E4]를 사용했을 때 다른보다 높은 3.8 ~ 4.2A 범위에서 전류가 흐르고있다. 표에는 없지만 순정 케이블을 사용했을 때도 마찬가지 와트로 고치면 약 72 ~ 84W를 공급할 수있는 것이다. 또 다른 그룹은 2.9A에 머물러 와트로 고치면 약 55 ~ 58W라는 것이다.　사양이 부분적으로 만 공개되어 있지 않다 [C]와 순정 케이블은 제쳐두고, [E1] [E4] 케이블이 다른 것과 다른 점은 어디 일까. [E1]는 USB 3.1 Gen 2 지원 [E4] USB 2.0을 지원하지만, 양자의 공통점, 게다가 다른 것과 다른 것은 "5A 대응"인 것이다. [C]와 순정 케이블도 아마 마찬가지라고 생각된다. 그렇지, 2.9A 밖에 나오지 않는 케이블은 최대 전류 값을 알 [AB] [AK]을 제외한 모든 3A 대응이다.　즉 케이블이 5A를 지원하는지 3A 대응하는지에 공급되는 전력이 결정되며, MacBook의 어댑터에서는 5A 용 케이블과 결합하여 빠른 충전을 행할 수 있다는 것이다. USB PD의 출력에 관련된 사양 (파워 규칙라고도 함)는 60W까지 3A, 그 이상의 경우에만 5A 출력한다고 정해져 있기 때문에,이 결과와도 일치한다.

5A 대응 케이블에서는 "19.3 ~ 19.7V"× "3.8 ~ 4.2A」의 범위에서 급전이 행해지고있다. 이것은 [E1]의 예

MacBook 제공된 케이블도 마찬가지다

3A 대응 케이블은 전류가 「2.9A」에서 거의 변동이 없다. 이것은 [E5]의 예

최대 전류가 알 수없는 [AK] 역시 '2.9A "값을 나타내는

　덧붙여서 MacBook은 "Mac 정보"의 "시스템 보고서」→ 「전원」을 보면 전원 어댑터를 무엇 W로 인식하고 있는지를 볼 수 있지만, [C], [E1] [E4] 및 정품 케이블로 연결 한 경우는 모두 86W 어댑터로 인식하고, 그 이외의 경우 60W 어댑터로 인식되고있다. 즉 전원 어댑터 와트 MacBook이 정확히 인식하도록하기 5A 용 케이블이 필요하며, 3A 용 케이블을 사용하면 거기가 병목 현상이 공급 전력이 내리고 버리게된다.

시스템 보고서에서 어댑터 와트를 표시 한 곳. 정품 어댑터 및 케이블 조합은 "86"로 표시되는 (공칭 값의 87W와 차이가있는 것은 20.2V × 4.3A = 86.86W 소수점 처리의 차이 보인다)

정품 어댑터에 [E1]를 조합 한 경우의 표시. 정품과 같이 "86"로 표시되는

정품 어댑터에 [E2]를 조합 한 경우의 표시. 이곳은 "60"로 표시되는

　여기까지의 결과만을 보면, MacBook에서 빠르게 충전하고 싶다면, 5A 용 케이블은 필수 ......라고 싶지만 어떠한 환경에서도 이것이 들어 맞는 것은 아니다. 왜냐하면 또 다른 실험, Anker 어댑터를 사용하면 어떤 케이블을 사용하여도 전류는 1.4 ~ 1.5A 범위에 남아 있기 때문이다. 와트로 고치면 약 27 ~ 29.5W이다.　MacBook 측의 정보를 보면 전원 어댑터는 어떤 경우도 30W로 인식되고 있으며, 즉 이곳은 케이블 운운에 관계없이 최대 30W라는 어댑터의 출력이 병목 있는지 알 수있다.　물론 5A 해당 케이블을 사용하여 충전하는데는 아무런 지장은 없지만,이 조합에서는 보물의 가져 썩을 것이된다. 현재 국내에서 사용할 수있는 USB PD 용 전원 어댑터에서 위의 MacBook의 어댑터처럼 30W 이상을 공급할 수있는 제품은 소수 때문에 대부분의 환경에서는 3A 대응 케이블로 충분하다는 것이다.

Anker 어댑터 및 MacBook 부속의 케이블로 연결 한 곳. "1.4 ~ 1.5A"의 범위에 공급된다. 다른 케이블을 사용한 경우도이 범위의 값이된다

시스템 보고서에서 어댑터 와트를 확인하면 30W로 인식되고있다. 이것은 Anker 어댑터의 최대 출력이며, 케이블을 잡지 말고 여기가 병목 현상이있는 것 같다

참고로 아래의 ThinkPad의 어댑터를 연결하면 최대 출력 인 45W 어댑터로 인식되는

　이 밖에 결과 판독은 USB 표준, 즉 USB 3.1 또는 USB 2.0 또는은 USB PD의 전력 공급 능력 전혀 관계없는 것이다. USB 규격의 차이는 주로 데이터 전송 속도에 관련된 것이기 때문에 당연한 것이지만, 매장에서 양자가 함께 있으면 USB 3.1 쪽이 모든면에서 상위 호환이라고 생각해 버리는 사람도 적지 않다 것이고, USB PD의 공급 능력과 관련이없는 것은 머리에두고 두는 편이 좋을 것이다.　또한 [E5], [M]과 같이 USB PD에 비 대응 천명 케이블에서도 실제로 사용되는 경우가있다. 표준으로 클리어하고도 지원하지 않는다는 의미에서 기업이 "비 대응」라고하는 경우가 종종 있으므로, 그러한 뉘앙스이라고 알고 있어야 좋을 것이다. 그러나 USB PD 안정적으로 사용할 수있는 케이블을 구입하는 경우 대응을 천명하고있는 케이블을 선택하는 것이 안심 인 것은 말할 것도 없다.　여담이지만이 MacBook은 이후에 소개하는 ThinkPad X1 Carbon (2017) 첨부 전원 어댑터로도 충전이 가능하게된다. 이 전원 어댑터 출력 45W이므로 충전 할 아무런 의심 할 여지가 없지만, "ThinkPad 전원 어댑터 MacBook을 충전 할 수있다"라고 쓰면 꽤 신선하다. 일단 USB가 등장했을 무렵 Windows 및 Mac에서 동일한 마우스를 사용할 수있는 컬쳐 쇼크를 느낀 것이지만, 그 감각에 가까운 것이있다.

조합에 따라 전혀 공급하지 ThinkPad X1 Carbon

　그런데, MacBook는 충전되지 않는 조합은 존재하지 않았지만, ThinkPad X1 Carbon (2017) (이하 ThinkPad)은 어떨까. 결론이라고하면, 이쪽은 MacBook과 달리 파란 포함 결과가되었다. 다음이 그 자세한된다.

약어	제조사 (브랜드)	번호	길이	규격	최대 전류	USB PD	USB IF 인증	MacBook 어댑터 사용시	Anker 어댑터 사용시
AB	AmazonBasics	L6LUC017-CS-R	0.9m	USB 3.1 Gen 1	표시 없음	표시 없음	-	2.3 ~ 2.5A	0.03A
AK	Anker	PowerLine + (AK-A8187091)	1.8m	USB 2.0	표시 없음	○	-	2.3 ~ 2.5A	0.03A
C	Cable Matters	107002-BLK-0.5m	0.5m	USB 3.1 Gen 2	표시 없음	표시 없음	○	2.3 ~ 2.5A	0.03A
E1	엘레 컴	USB3-CC5P05NBK	0.5m	USB 3.1 Gen 2	5A	○	○	2.3 ~ 2.5A	0.03A
E2	엘레 컴	USB3-CCP05NBK	0.5m	USB 3.1 Gen 2	3A	○	○	2.3 ~ 2.5A	0.03A
E3	엘레 컴	MPA-CC13A05NBK	0.5m	USB 3.1 Gen 1	3A	○	-	2.3 ~ 2.5A	0.03A
E4	엘레 컴	U2C-CC5P05NBK	0.5m	USB 2.0	5A	○	○	2.3 ~ 2.5A	0.03A
E5	엘레 컴	U2C-CC05BK	0.5m	USB 2.0	3A	×	-	2.3 ~ 2.5A	0.03A
M	둥근 일곱	VM-07	0.5m	USB 2.0	3A	×	-	2.3 ~ 2.5A	0.03A



　먼저 MacBook의 어댑터와 결합 된 경우이지만, 이곳은 어떤 케이블을 사용한 경우에도 전류는 2.3 ~ 2.5A 와트로 고치면 약 44 ~ 50W가 공급되고있다. ThinkPad 정품 어댑터 (최대 45W)를 사용한 경우는 2.0 ~ 2.2A 와트로 고치면 약 38 ~ 44W이므로 무시할 수는 있지만, MacBook 어댑터를 사용하는 것이 빠르게 충전 할 수있게된다.　위의 결과를 보는 한, 케이블 5A 대응도 3A 대응에서도 차이가 없다 ......라고 말하고 싶은 곳이지만, 활용도에 따라 차이가있을 수있다. ThinkPad 배터리 잔량이 부족하면 급속 충전을하려고하는데,이 때 5A 대응 케이블은 전류가 순간적으로 3.3A 전후까지 오르는 반면, 3A 대응 케이블에서는 2.9A에서 한계점에 도달 해 만다. 즉 환경은 매우 한정되지만, 5A 용 케이블을 선택해두면 혜택을 얻을 수있는 경우도 있다는 것이다.　또한, ThinkPad에서는 유틸리티 "Lenovo Settings"에 포함 된 "전원 상태"로 연결되는 어댑터를 몇 와트로 간주하고 있는지 확인할 수 있지만, 5A 대응 케이블은 87W, 3A 대응 케이블에서 60W로 인식된다. 이것은 아까 MacBook 시스템 보고서에 표시된 값과 일치하고 올바르게 인식되고 있다고보고 좋은 것 같다.

5A 대응이다 [E1]를 사용한 경우 "19.3 ~ 19.7V"× "2.3 ~ 2.5A」의 범위에서 급전이 이루어진다. 다른 5A 대응 케이블 및 5A 대응 보인다 MacBook 부속 케이블로도 마찬가지다

3A 대응 케이블도 마찬가지로 '2.3 ~ 2.5A」의 범위에서 급전이 이루어진다. 이것은 [E5]의 예

그러나 5A 대응 케이블이면 배터리 부족시 3A 이상 빠른 충전이 가능하다. 이에 대해 3A 대응 케이블에서는 2.9A에서 한계점에 도달

"Lenovo Settings"에서 어댑터 와트를 확인하면 5A 대응 케이블로 연결되어있는 경우 어댑터의 최대 출력 인 87W로 인식되는

3A 대응 케이블로 연결된 경우 87W 대신 60W로 간주된다

ThinkPad 정품 어댑터는 최대 출력 인 45W로 인식되는

　그리고 또 하나, Anker 어댑터를 사용한 경우이지만, 케이블의 종류를 불문하고, 충전은 행할 수 없었다. 말 그대로 '전멸'이다. 구체적인 행동으로는 Windows 측에서 "잘못된 AC 어댑터가 挿さり まし"라는 경고가 표시되며 유틸리티의 표시도 "방전 중"상태에서 "충전 중"으로한다. 체커의 값은 거의 제로에 해당하는 「0.03A "을 보여 채로 움직이지 않는다.　덧붙여서 Anker이 어댑터는 현재 사용 가능한 USB PD 용 어댑터로는 후보의 최우익에 오르는 제품이지만 Amazon 리뷰 살펴보면 특정 Windows PC에서 작동하지 않는다는 정보가 상당히 접수 있다. 이것은 결함 이라기보다는 일정한 전력을 얻을 수없는 어댑터는 받아들이지 않는 사양의 PC가 다수 존재하고있어 거기에 걸려있는 것으로 생각된다. 이번 예에서 말하면, ThinkPad가 요구하는 최소한의 와트 (아마 45W)에 Anker 어댑터의 출력 (30W)이 도착하지 않은 것으로 생각된다.

Anker 어댑터를 사용하면 어떤 케이블도 충전 할수 없으며 검사기는 "0.03A"값이 표시된다. 다른 검사기는 충전 / 방전의 방향을 나타내는 화살표가 잦은로 전환하고, 연결된 기기의 배경을 PC가 판단하기 어렵있는 상태이다

"Lenovo Settings"에서 어댑터에 대한 정보는 표시되지 않고, 하단에는 "이 AC 어댑터는 사용자의 컴퓨터가 제대로 작동하기위한 충분한 전력을 공급할 수 없습니다"라는 메시지가 표시된다

Windows 측에서 경고가 표시됩니다. 참고로 케이블을 빼고 잠시 후이 표시는 사라진다

http://pc.watch.impress.co.jp/docs/topic/feature/1080233.html

USB PD 시대의 충전기 선택

https://pc.watch.impress.co.jp/docs/column/config/1110605.html

스마트폰의 커넥터에 꼽혀지지가 않습니다.

제일 안전하고, 아주 쉬운 대응 방법입니다. ^^

근데, 왜 다들 걱정을 하실까요 ?????

그러나, 아쉽게도 삼성, LG 서비스센터에서는

USB C 고속충전 케이블을 일반인들이 생각보다 저렴하게 판매를 하고 있지를 않습니다..

국내도 그렇고 해외에서도 그렇습니다.

그래서 좀 더 저렴한 USB C타입 고속충전 케이블을 찾게 되는데 있어서....
구입하시고자 하시는 USB C 타입 케이블에 대한 기술적 정보가 필요로 되게 됩니다.

기본적으로 USB C타입 고속충전 케이블은 USB 3.1표준에 맞게끔 제조가 되어야 합니다.

            (Photo : Benson Leung )

USB 3.1표준 에 의거하면,

USB C타입 고속충전 케이블은 위 사진에 있는 표준 저항값이 반드시

56kΩ이어야 합니다.
(주) USB C 젠더는 5.1kΩ 이 맞습니다.

USB Type-C Cable and Adapter Tips and Tricks

USB C타입 표준 저항값 적용 여부는 마땅히 구분할 방법이 없기 때문에,

일반인들이 USB C 케이블을 분해하지 않으면,

부품이 제대로 들어가 있는지를 확인 할 수가 없습니다.

이전에는 스마트폰으로 검증할 수 있는 방법이  CHeckR (앱) 이라는 어플로 구현이 되었었습니다만, 구글 넥너스폰에서만 동작이 되었고, 누가버젼으로 업그레이드가 되면서 이 앱도 실행이 되지 않게 되었습니다.  참조링크 : http://nowregrets.tistory.com/51

그나마 다행인 것은, 최신 삼성 LG 스마트폰에서는

USB C타입케이블이 표준 USB C타입 고속충전케이블인지를 확인하는 알고리즘을 넣어놓아서,

스마트폰 자체적으로는 고속충전기능을 쓸 수 있게 할지 말지를 결정하는 것 같습니다.

결국은 소비자 스스로가 똑똑해져야지만,
정상적인 제품을 찾아서 가격비교를 할 수 있는 것 입니다.

아니면, 그냥 고가의 메이저사 서비스센터에서 판매하는 USB 케이블을 구입하시라고요... ^^;;

참 어려운 이야기죠.... ㅠ.ㅠ

그래서 하기와 같이 소비자끼리 비교 분석을 하고, 정보공유를 하는 이유중에 하나입니다.



[USB C타입] LG G5 순정 악세서리 분석 test 1 http://cafe.naver.com/mk802/18214 [USB C타입] LG G5 번들 USB C타입 고속충전 케이블 분석 test 1 (외관) http://cafe.naver.com/mk802/18284 [USB C타입] LG G5 번들 USB C타입 고속충전 케이블 분석 test 2 (내부 케이블) http://cafe.naver.com/mk802/18335 [USB C타입] LG G5 번들 USB C타입 고속충전 케이블 분석 test 3 - CHeckR (앱)을 통한 신뢰성 체크 http://cafe.naver.com/mk802/18436





[USB C타입] Samsung Galaxy Note 7 순정

USB C타입 고속충전 케이블

 분석 test 1 (LG USB C 케이블 비교 추가) (작성중 - 사진 압박 주의)http://cafe.naver.com/mk802/18456





[USB C타입] 아트뮤(ARTMU) USB C 타입 LG G5, 넥서스 5X 충전 케이블 (LG G5, 삼성 갤럭시 노트7 USB C 케이블과 비교)  http://muritzy.tistory.com/1217

[USB C타입] USB C 타입 to 5pin 마이크로 USB 어댑터 - 젠더제품 분실 방지 튜닝  http://muritzy.tistory.com/1332

노란색 마킹이 순정 케이블(A)이고, 나머지가 번들 USB C타입 고속충전 케이블(B)입니다.

 LG G5 케이블도 여타 다른 제품과 같이 금속 실드캔 안에 2차 몰딩이 되어져 있습니다.

그러나, LG G5 케이블은 일반 USB C타입 케이블과는 공정 자체가 다릅니다. ^^
특수 프라스틱 몰딩을 해 놓았는데, 이는 칼로는 분해가 되지를 않습니다. 아마도 특수용매로 녹여야지만 가능한 것 같습니다..  이는 여타 다른 USB C타입 케이블과는 차별화가 되어져 있습니다.  번들(B)케이블도 동일한 형태로 되어져 있는데, 이는 공정상 케이블을 복제를 할 수 있는 공정이 있어야지만 가능한 것이지, 그냥 만들어 낼 수 있는 케이블 구조가 아닙니다...
결국, 번들(B)케이블은 정품 벌크 제품일 수 밖에는 없습니다.

LG G5 번들 USB C 커넥터(B)쪽을 들여다보면, 역시 USB C 커넥터 PCB에 회로보드가 있다는 것이 보여집니다.   사실상 분해가 불가능해서 표준 저항값 자체를 측정 할 수 가 없었습니다만, 케이블 공정 자체만으로도 믿음직 합니다... ^^

저항값을 측정해 보지 않고서, LG G5 번들 USB C타입 케이블(B)을 신뢰 할 수 있느냐 ? 는 질문에는 앞서 설명드린 CHeckR(앱)을 이용하여 test를 하였습니다.  (16년에 측정한 것이라서 가능했었습니다.)

CHeckR(앱) 결과 : Safely (OK)  이 결과값을 기초로 Rp에는 56kΩ 이 정상적으로 되어 있다는 것을 확인 하였습니다.

출처 : http://muritzy.tistory.com/1217

당시 test 결론은

LG 번들 USB C 케이블이 아주 충실하게 만들어진 USB C 케이블이고,
삼성 번들 USB C 케이블도 문제가 없지만,

LG 번들제품에 비해서는 다소 충전 속도가 떨어진다는 것이었습니다.





[USB C Type] LG USB C to C 번들 케이블 분석 (1)

http://muritzy.tistory.com/1545

EddyLab은 이러한 USB C 타입 고속충전케이블 분석을 했었고,

이렇게 소비자가 힘들게 정보를 찾고 공유하고 하는 과정이 힘들기 때문에,

제가 직접 USB C타입 케이블을 분석 비교하여 믿을 수 있는 케이블을 소비자에게 공급해 드리는 것이 적합하겠다고 판단하여, 17년 부터 Naver 쇼핑몰에 USB C 케이블을 판매 하기 시작하였습니다...


이 블로그 글을 보시는 분은 어떻게 생각하실지 모르겠지만,

적어도 제 눈으로 분해해서 확인 비교하지 않은 신뢰성 없는 제품은

취급 자체를 하지 않고 있습니다...


물론 제가 test하지 않은 좋은 브랜드 제품도 많이 있습니다만,
적어도 제가 판매하는 제품만큼은 신뢰하셔도 될 정도로 신뢰성 test도 하였기 때문에

자신있게 이야기를 드릴 수 있습니다.

물론 사용하시다가 문제가 있으면 100% 반품도 받습니다..  ^^


다만, 어설프게 기술 내용을 아시고,

본 제품의 케이블 제품 분해도 한번 해 보시지 않고서,

진퉁이네.. 가품이네 하는 이야기는

분석 정보공유를 기초로 이야기 드리는 저로서는 마음아픈 이야기 이기도 합니다. ^^

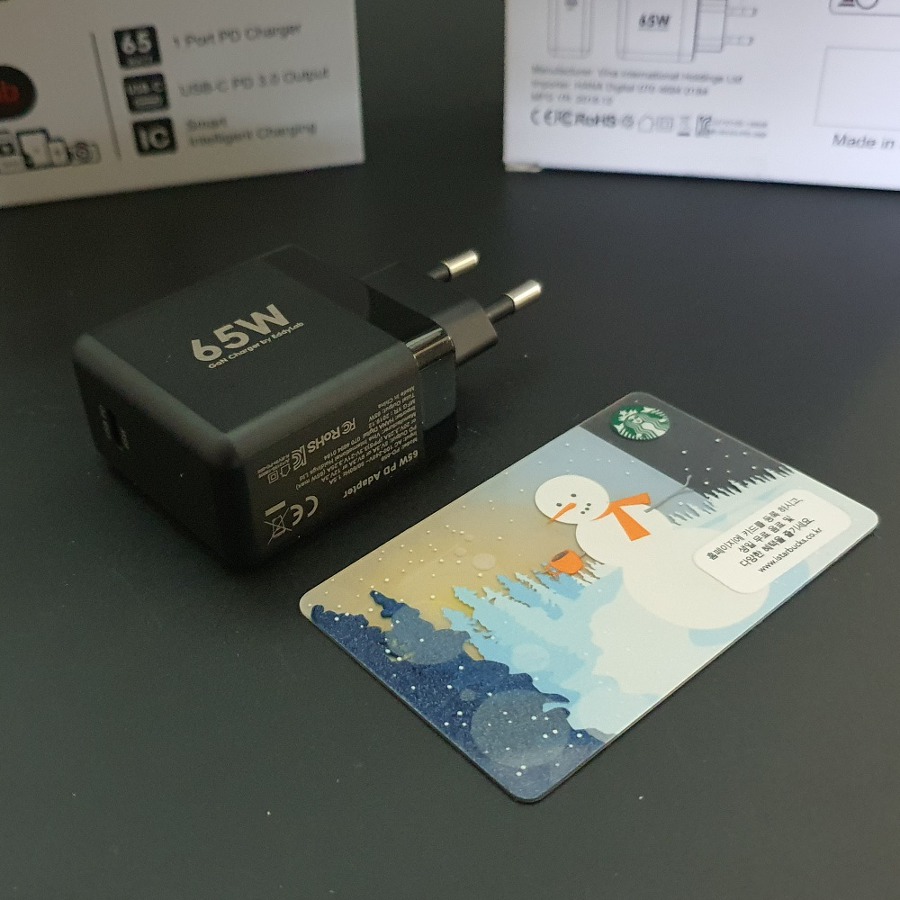

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

기존 동급전원 충전기 대비
40% 정도로 부피를 최소화하고,

신용카드 사이즈로 만들어진

한국형플러그 초소형 고속충전기로서,

USB-C PD PPS 고속충전이 가능한
스마트폰, 노트북, Apple iPad Pro 그리고 게임기 등에

간단히 연결하여 사용이 가능합니다.

EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

[Zeskit] HDMI 2.1 인증케이블 : Zeskit Ultra HD High Speed 8K60 4K120

EddyLab USB-C PD (F) to DC플러그

EddyLab USB-C PD(F) to DC 케이블 타입

[LVSUN] USB-C PD 노트북어뎁터 : EddyLab

4세대 양방향 마그네틱고속충전케이블 : EddyLab

USB-C to 3.5mm DAC Audio & MIC + USB-C PD 충전 Adapter : EddyLab
