안녕하십니까 ?  EddyLab입니다.



국내 최초로 Cable Matters USB-IF인증 USB4 cable을 준비해서 판매를 하고 있으면서,

아직 여러모로 Test가 미진한 것 같아서

추가test를 해 보고 있습니다. ^^





[Cable Matters] USB-IF 인증 USB4™ cable 40Gbps with 100W PD 고속충전 케이블 1M 맥북 EVO 노트북

https://muritzy.tistory.com/2785



[Cable Matters] USB-IF 인증 USB4™ cable 40Gbps with 100W PD 고속충전 케이블 1M 맥북 EVO 노트북 : 국내 최초

안녕하십니까 ? EddyLab입니다. 코로나19사태로 회윈님들과 오프모임을 못한지도 1년이 넘어서, 매우 무료한 시간을 보내고 있는 중에, 좀 더 바쁘고 알차게 시간을 보내보려고 영상전송관련으로

muritzy.tistory.com



기존에 썬더볼트3 M.2 NVMe 외장케이스로 test를 해 보았습니다만,
아직 USB4용으로 나온 제품은 거의 찾아 보기 힘드네요 ^^;;

간간히 1~2개 보이긴 합니다만, 썬더볼트3용으로 USB4용으로
제품 이름만 바꿔서 판매하는 제품이 있었습니다.





우연히 오리코 제품을 들여다 보다가,
USB4  M.2 NVMe 40G 외장케이스를 찾게 되어서 구입해 보았습니다.









오리코 USB4  M.2 NVMe 40G 외장케이스 제품 설명 내용입니다.





ORICO LSDT USB4.0 M2 SSD Case 40Gbps M2 NVMe Enclosure Compatible with Thunderbolt 3 4 USB 3.2 USB 3.1 3.0 Type c Protocols









LSDT 표준

USB-IF가 출시한 다양한 전송 및 충전 프로토콜이 있어 사용자, 고객, 제조사가 인식하기 어렵다.
따라서, USB 기술을 끊임없이 탐구하고 개발하는 기술 기업으로서, 우리가 특별히 도입한 LSDT(Lightning-Speed Data Transmission) 표준이 있다.LSDT 기술 표준은 USB 타입 C 인터페이스를 기반으로 하는데, USB 타입 C 인터페이스는 각각 5Gbps, 10Gbps, 20Gbps, 40Gbps의 초고속 전송 속도에 대응한다.



==>  어떤 표준의 LSDT인지는 잘 모르겠습니다만,
Data 전송 속도만 놓고 알아 보도록 하겠습니다. ^^





(주의사항)

권장 SSD: WD SN750 / Samsung 970 EVO / Samsung 980 Pro / Seagate 510 시리즈(CPUP가 Apple M1인 경우 빠른 속도를 위해 WD SN750을 사용하십시오)

권장되지 않는 SSD: Samsung 970 EVO 플러스 / Samsung PM981 / WD SN850 / ADATA / CRICAL



제품 사양:



- 최대 40Gbps 전송 속도 지원
- 최대 2TB까지 2280mm 크기의 M.2 SSD 지원
- 측정된 최대 연속 읽기 속도는 2700MB/s, 연속 쓰기 속도는 1400MB/s에 이를 수 있음
- 플러그 앤 플레이, Windows/Mac OS/리눅스 시스템에 드라이버 및 외부 전원 필요 없음
- 듀얼 칩 마스터 제어 솔루션, USB4.0 전송 프로토콜 지원, Thunderbolt 3/Raide 4 및 USB3.2/3.1/3.0/Type-C 전송 프로토콜과의 완전 호환(USB2.0 이하와 호환되지 않음)
- 몇 초 만에 툴이 없는 설치
- LED 표시등 설계
- 우수한 열 방출: PCBA 보드에 구멍이 있는 구리 막대와 m.2 외부 인클로저에 부착된 열 패드와 알루미늄 합금 케이스는 솔리드 스테이트 드라이브의 완벽한 냉각 성능을 보장할 수 있다.
- 데이터 라인 ATO C 10Gbps와 CTO C 40Gbps 2가지 사양을 탑재했다.
-안전 보증:12개월 보증 서비스 및 평생 기술 서비스 지원
- Window / Mac OS/Linux 멀티플랫폼 운영 체제와 호환 가능









USB케이블 USB-IF 인증 검색 사이트 :

https://www.usb.org/products ⇐ 링크


USB-IF인증 여부를 확인하였습니다만, 오리코 제품관련으로는 전혀 나오지 않고 있어서,

인증을 받은 제품은 아닌 것으로 판단되고 있습니다.








번들케이블은 USB-C to C 케이블 (0.3M ?)과 USB-C to A케이블(0.3M ?)이 들어있습니다.
USB4 Cable로 추정되는  USB-C to C 케이블에는 USB4 정식로고가 이닌 40G Speed로고가 있는데
정식케이블은 아닌 듯 보입니다. ^^;;

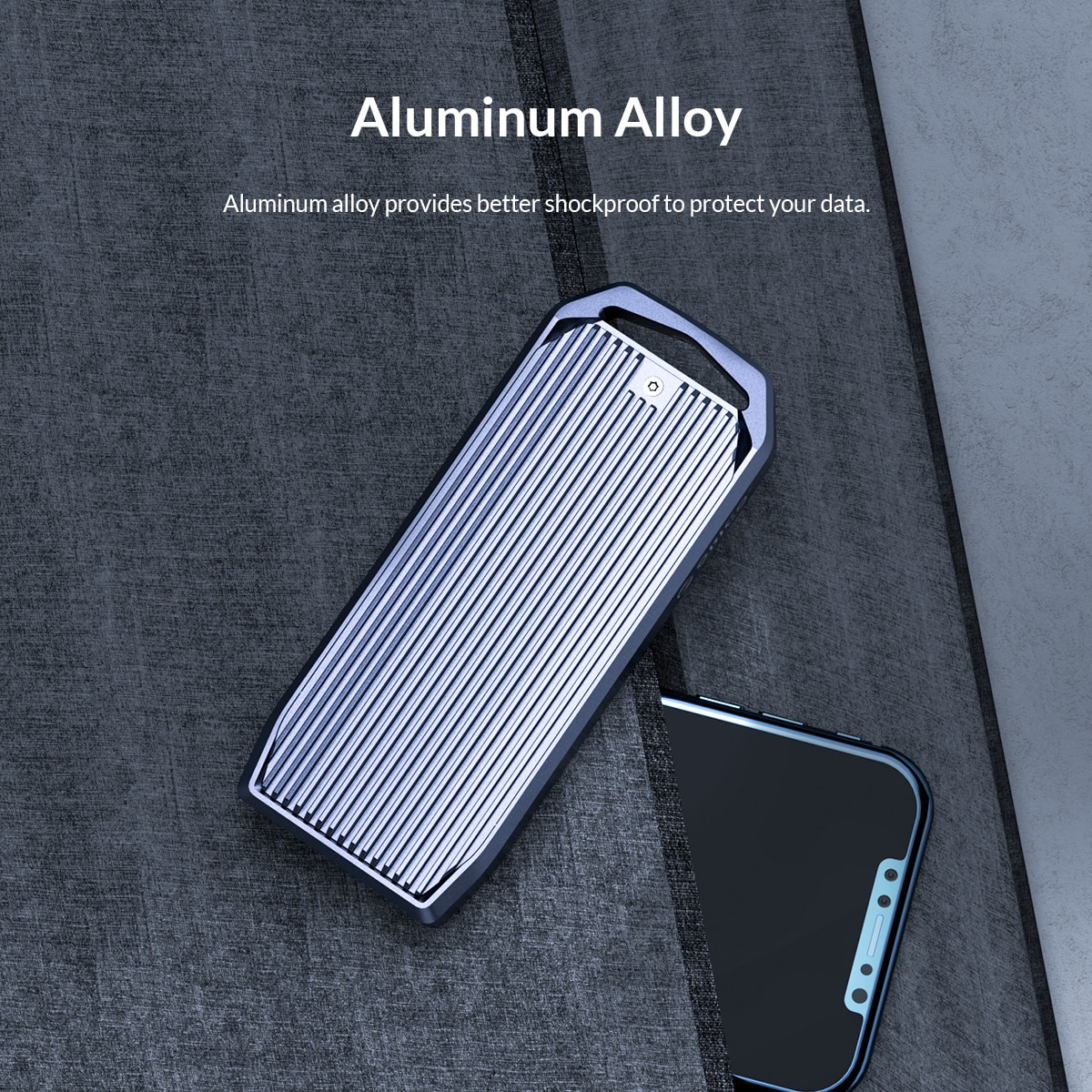

케이스는 알루미늄으로 묵직합니다.
뒷쪽 USB-C 케이블 커넥터에는 녹색LED가 있어서, 동작여부를 알 수 있습니다.









기존에 test하던 썬더볼트3 M.2 NVM3 외장Case에서 PCle Gen4 500G를 뺴서 장착을 하였습니다.





M.2 NVMe PCle Gen4를 탑재시킨 후, 방열시트도 이쁘게 붙였습니다.





USB4 40G 케이블과 기타 test 썬더볼트 케이블등으로 여러번 속도test를 하면서

제일 높은 온도를 측정해 보았습니다.

최고 온도는 49도 정도로 나타났습니다. ^^;;







Test환경



Intel 11세대 타이거레이크 i5 NUC (썬더볼트/USB4 2포트 지원)
win11  8K해상도, 4K해상도, 1080P해상도 환경


USB4 NVMe외장 케이스 : ORICO USB4 40G NVMe외장 케이스
M.2 NVMe : FireCuda 530 PCIe Gen4 NVMe 500G (NTFS포멧)

Test cable

1. 썬더볼트4 Cable : Cable Matters 썬더볼트4 40G 2M (Intel 인증)

2. 썬더볼트3 Cable : CableTime 썬더볼트3 40G 2M (미인증)

3. USB4 Cable : Cable Matters USB4 40G 1M (USB-IF인증케이블)





win11  8K해상도, 4K해상도, 1080P해상도

각각의 해상도에서 전송속도차이가 있을까 해서, 간단히 test를 해 보았습니다만,
파일전송속도에는 별 영향이 없었습니다. ^^;;

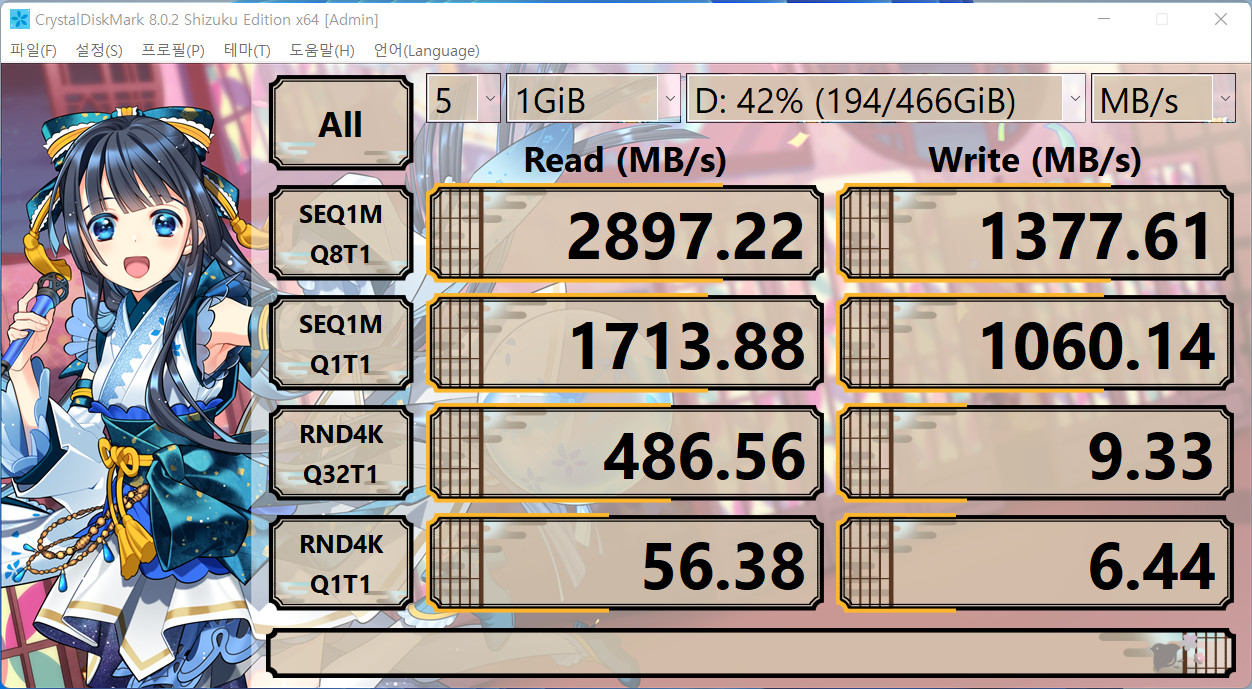

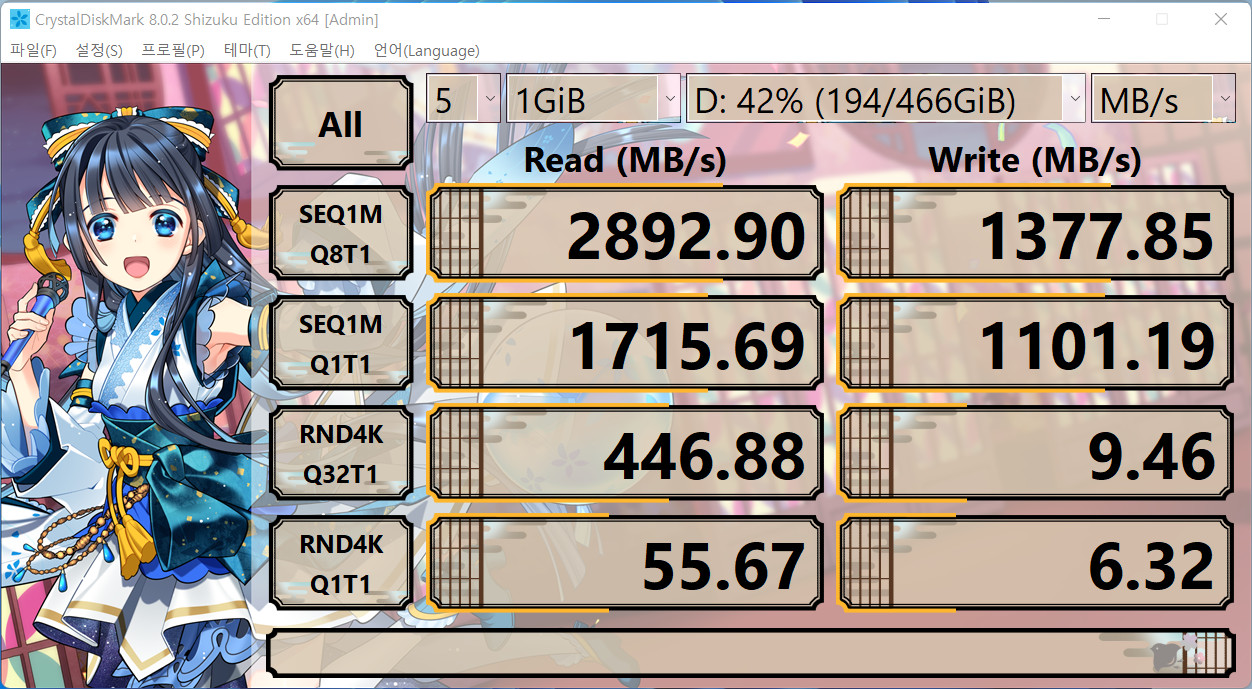

Cable Matters TB4 (0.8M)

평균값 : 2,892.69MB/s



CableTime TB3 (2M)

평균값 : 2,895.93MB/s



Cable Matters USB4 40G (1M)

평균값 : 2,900.00MB/s





53G 단일파일 전송test
내장PCIe 10G (C드라이브) ==> Cable Matters USB4 40G 1M ==> USB4외장 + PCle Gen4 (D드라이브)

53G단일파일 초기예상시간 2분30초 (800MB/s) ==> 최종속도(791MB/s)
** 실제 전송시간은 초기예상시간보다는 빨리 전송되었습니다.





Test 결론



썬더볼트3 M.2 NVMe 외장케이스와
USB4(?) M.2 NVMe 외장케이스의 속도차이는

거의 없는 것으로 판단되고 있습니다.



USB4와  썬더볼트3,4 Cable의 종류에 따른 파일속도차이는

거의 없는 것으로 확인되어지고 있습니다.







이후, 전송속도 이와의 다른 기능에 대한 성능 test는
일본에서 저와 유사하게 썬더볼트와 USB4 cable test한 기사내용이 있어서,
원문 기사내용에 제가 test한 내용을 추가하여



따로 정리하여 올려 드리도록 하겠습니다.





[USB4] 저렴한 Thunderbolt 4/USB4케이블은 괜찮아 ? : 케이블 10종에서 4K× 2동시 출력, 100W충전, 데이터 전송 Test (추가test)

https://muritzy.tistory.com/2787



[USB4] 저렴한 Thunderbolt 4/USB4케이블은 괜찮아 ? : 케이블 10종에서 4K× 2동시 출력, 100W충전, 데이터

저렴한 Thunderbolt 4/USB4케이블은 괜찮아? : 케이블 10종에서 4K× 2동시 출력, 100W충전, 데이터 전송 Test Thunderbolt 4케이블은 현행 USB Type-C케이블에서 생각할 수 있는 최상급의 스펙을 갖추고 있어 1..

muritzy.tistory.com







감사합니다.








네이버스토어
USB4 정식인증 40Gbps USB3.1 100W 고속충전케이블 1M 맥북 EVO 노트북
https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



저렴한 Thunderbolt 4/USB4케이블은 괜찮아? : 케이블 10종에서 4K× 2동시 출력, 100W충전, 데이터 전송 Test

Thunderbolt 4케이블과 그 비교 대상, 총 10개의 케이블을 이번에는 검증한다.구체적인 제품 번호는 후술



Thunderbolt 4케이블은 현행 USB Type-C케이블에서 생각할 수 있는 최상급의 스펙을 갖추고 있어 1개 가지고 두면 모든 용도에 대응할 수 있는(이하 관련 기사를 참조). 또 USB4케이블도 사양에 폭은 있지만, 그 스펙은 Thunderbolt 4케이블과 동등한 것이 많아, 이쪽도 보편성은 높다.



Amazon에서는 이러한 Thunderbolt 4케이블이나 USB4케이블이 다수 판매되고 있지만, 정식 인증 마크를 이용하지 않은 제품도 많아 가격 차이도 많이 있다.안에는 인증 로고로 가장하고 유사한 독자의 로고를 쓰고 있는 제품도 있으며 USB4를 "USB4.0"로 표기하는 등 규격 이름을 잘못 있는 제품도 있고 올바른 사양을 충족하는지는 궁금하다.

이번에는 Amazon에서 구입 가능한 Thunderbolt 4케이블 및 USB4케이블에 대해서"USB PD에서 5A이상 충전""4K디스플레이×2대로 동시 출력"을 비롯한 스펙을 제대로 실현하고 있는지, 실제로 검증을 하고 봤다.



Thunderbolt 4케이블 등 총 10개의 케이블에서 테스트를 실시

이번 시험한 제품은 이하의 거리에서 Amazon에서 "Thunderbolt 4대응"또는"USB4대응"이라는 내용의 한 케이블을 각각 3제품씩 선택하고 있다.모두 인증 로고가 들어간 유명 메이커 제품 외에 독자적 디자인의 로고를 쓴 제품이나, 제목에 메이커 이름의 기재가 아닌 실질 노브랜드 제품을 가하고 있다.



또한 USB4케이블은 스펙에 폭이 있기 때문"100W대응"및"40Gbps대응"이라고 기재된 Thunderbolt 4동등한 제품만 태우고 있다.또 비교용으로 Apple정품도 포함한 Thunderbolt 3케이블×3제품 및 10Gbps에 대응한 USB 3.1(USB 3.2 Gen 2※PC Watch에서 USB규격의 표기에 대해서는이쪽을 참조)케이블×1제품도 아울러 대상에 가했고 합계에선 10홈런이라는 것이다.

Thunderbolt 4케이블은 3종류.왼쪽부터 Cable Matters, OWC, BODAM



Thunderbolt 3케이블은 3종류.왼쪽부터 Apple, TREBLEET, CABLETIME



USB4케이블은 3종류.왼쪽부터 에레콤, Cable Matters, Atlas.이 외 USB 3.1케이블 1종류를 더한 합계 10개에서 테스트를 했다





[표 1]검증하는 케이블 목록

번호 업체명 품번 종류별 속도 전력 길이  일본 Amazon가격 (글작성시점) 인증여부 비고
A-1 Cable Matters 107032-BLK-0.8m Thunderbolt 4 40Gbps 100W(5A) 0.8m 2,799엔 TB4 상세(영문)
A-2 OWC OWCCBLTB4C0.8M Thunderbolt 4 40Gbps 100W(5A) 0.8m 5,500엔 TB4 상세(영문)
A-3 BODAM 4041-9104 Thunderbolt 4 40Gbps 100W(5A) 1m 2,999엔 미인증 -
B-1 Apple MQ4H2FE/A Thunderbolt 3 40Gbps 100W(5A) 0.8m 4,749엔 TB3 상세(영문)
B-2 TREBLEET ‎TBCB-2 Thunderbolt 3 20Gbps 100W(5A) 0.5m 1,799엔 미인증 Amazon에서 길이 기재는 2.0m
B-3-1 CABLETIME CT-C160-U31-TB3 Thunderbolt 3 40Gbps 100W(5A) 0.5m 1,999엔 미인증 -
B-3-2 CABLETIME   Thunderbolt 3 40Gbps 100W(5A) 2M   미인증 -
C-1 ELECOM(일) USB4-CC5P08BK USB4 40Gbps 100W(5A) 0.8m 3,882엔 USB4 40 TID(Test ID): 4303
C-2-1 Cable Matters 201304-BLK-0.8m USB4 40Gbps 100W(5A) 0.8m 2,299엔 USB4 40 -
C-2-2 Cable Matters   USB4 40Gbps 100W(5A) 1M   USB4 40 -
C-3 Atlas USB4-01 USB4 40Gbps 100W(5A) 1m 1,999엔 미인증 -
D-1 RAMPOW ‎RAD18 USB 3.1
(USB 3.2 Gen2)
10Gbps 60W(3A) 1m 818엔 미인증 -

이번에 사용한 케이블 업체 제품 번호의 일람.길이는 원칙적으로 0.8m혹은 1.0m을 선택하고 있다.가격 비교에 있어서는 길이가 같지 않게 주의한다



테스트 1 : USB PD로 5A의 공급은 할 수 있나 ?

우선 USB PD의 5A의 공급에 대응하고 있는지 체크한다.일반적인 USB Type-C케이블은 3A까지의 대응으로 공급할 수 있는 전력은 60W가 상한이지만 Thunderbolt 4케이블은 5A에 대응하면서 전력도 100W까지 공급하게 된다.



확인하는 방법은 간단하고, 60W를 넘는 USB PD충전기, 예를 들면 최대 65W의 USB PD충전기를 노트 PC에 접속하고 유틸리티에서 제대로 65W로 인식되는지를 보면 된다.케이블이 3A대응이라고 60W로 표시되므로, 일목요연하다는 것이다.



이번에는 후술 하는 디스플레이 검증에 이용 Anker의 Thunderbolt 4독"Anker PowerExpand 5-in-1 Thunderbolt 4 Mini Dock"가 최대 85W의 USB PD충전에 대응한다는 점에서 이를 이용하여 실험을 했다.

이번 시용한 것은 최대 85W의 USB PD충전에 대응한 Anker의 " Anker PowerExpand 5-in-1 Thunderbolt 4 Mini Dock "
노트 PC는 이 실험만 레노버의 유틸리티를 사용하는 관계에서 Thunderbolt 3포트를 탑재한 레노버"ThinkPad X1 Carbon(2019)"을 사용하고 있다
이번 시용한 것은 최대 85W의 USB PD충전에 대응한 Anker의 "Anker PowerExpand 5-in-1 Thunderbolt 4 Mini Dock" 노트 PC는 이 실험만 레노버의 유틸리티를 사용하는 관계에서 Thunderbolt 3포트를 탑재한 레노버"ThinkPad X1 Carbon(2019)"을 사용하고 있다



결과는 이하의 거리에서 원래 3A이다[D-1](RAMPOW ‎RAD18)만이 60W, 밖이 85W로 나타났다.
모두 완전히 예상대로에서 스펙을 사칭하고 있는 케이블은 없는 듯하다.



[표 2]USB PD의 검증 결과

번호 업체명 품번 종류별 예상 실제
A-1 Cable Matters ‎107032-BLK-0.8m Thunderbolt 4 85W 85W
A-2 OWC OWCCBLTB4C0.8M Thunderbolt 4 85W 85W
A-3 BODAM 4041-9104 Thunderbolt 4 85W 85W
B-1 Apple MQ4H2FE/A Thunderbolt 3 85W 85W
B-2 TREBLEET TBCB-2 Thunderbolt 3 85W 85W
B-3 CABLETIME CT-C160-U31-TB3 Thunderbolt 3 85W 85W
C-1 ELECOM(일) USB4-CC5P08BK USB4 85W 85W
C-2 Cable Matters 201304-BLK-0.8m USB4 85W 85W
C-3 Atlas ‎USB4-01 USB4 85W 85W
D-1 RAMPOW RAD18 USB 3.1
(USB 3.2 Gen2)
60W 60W



5A대응하면, 유틸리티에서 60W를 넘는 전원으로 인식되지만, 3A에서는 "60W"이 한계이다.이 성질을 이용하면 케이블의 5A/3A대응을 쉽게 알아볼 수 있습니다.





테스트 2 : 외부 디스플레이 2대에 4K/60Hz의 동시 출력 가능할까

이어 외부 디스플레이 2대로, 4K/60Hz의 동시 출력이 가능한지를 체크한다.이 검증의 의도는, Thunderbolt 3의 규격까지 4K/60Hz× 2및 8K/60Hz에서의 출력에 대응하지 않고, 그 차이를 내지 못하고 있는지 확인하기 때문이다(참고 기사).



이번에 사용한 노트 PC에 갖춰지고 있는 Thunderbolt 4포트에 허브가 되어 Thunderbolt 4독을 연결하여 그 앞에 2대의 4K디스플레이를 접속.케이블을 교체하면서 4K해상도(3,840×2,160닷)/60Hz의 2대 동시 출력을 유지할 수 있는지 체크했다.

노트 PC는 Thunderbolt 4포트를 탑재한 마우스 컴퓨터" MousePro-NB420H "을 Thunderbolt 4의 Dock은 앞의 실험에서도 이용한 Anker의 " Anker PowerExpand 5-in-1 Thunderbolt 4 Mini Dock "을 사용하고 있다



접속 방법. ①는 노트 PC에 ②과 ③은 디스플레이에 연결된 상태에서 ①의 부분에 사용하고 있는 케이블을 교환하면서 검증했다



4K디스플레이의 1대째는 GMK의 14형"KD1". 이것은 USB Type-C에서 직접 접속하고 있다 4K디스플레이의 2대째는 마우스 컴퓨터 28형"ProLite B2875UHSU-1B". USB Type-C포트는 비 탑재로 변환 어댑터를 사용하여 DisplayPort를 USB Type-C접속으로 사용하고 있다



결론은 이하의 거리에서[D-1](RAMPOW ‎RAD18)을 제외하고는 어느 케이블도 4K/60Hz에서의 출력이 할 수 있었던.이쪽도 스펙부터 예상할 수 있는 대로의 결과에서 Thunderbolt 3케이블에 대해서도 Thunderbolt 4/USB4케이블과 다름 없는 결과가 나오고 있다.다만 이번에는 Anker의 도크에서 밖에 시험하지 않으므로, 그 다른 기종에서도 똑같이 출력할 수 있을지는 불명이다.





[표 3]4K× 2에서의 영상 출력의 검증 결과번호업체형번종별예상실제

번호 업체명 품번 종류별 예상 실제
A-1 Cable Matters ‎107032-BLK-0.8m Thunderbolt 4 가능 가능
A-2 OWC OWCCBLTB4C0.8M Thunderbolt 4 가능 가능
A-3 BODAM 4041-9104 Thunderbolt 4 가능 가능
B-1 Apple MQ4H2FE/A Thunderbolt 3 가능 가능
B-2 TREBLEET TBCB-2 Thunderbolt 3 가능 가능
B-3 CABLETIME CT-C160-U31-TB3 Thunderbolt 3 가능 가능
C-1 ELECOM(일) USB4-CC5P08BK USB4 가능 가능
C-2 Cable Matters 201304-BLK-0.8m USB4 가능 가능
C-3 Atlas ‎USB4-01 USB4 가능 가능
D-1 RAMPOW RAD18 USB 3.1
(USB 3.2 Gen2)
 불가 불가

참고로[D-1](RAMPOW ‎RAD18)에 대해서는 최초 접속한 1대만 4K/60Hz에서 출력되지만 2대째는 인식되지 않고 1번째 케이블을 뽑으면 2대째가 인식되는 식으로 케이블이 보틀 넥이 되어 인식하지 못하는 것으로 나타났다.



또한 이들은 노트 PC와 독을 연결 케이블의 이야기고 분기처인 독과 디스플레이 사이에 사용한 경우는[D-1](RAMPOW ‎RAD18)케이블에서도 무리 없이 표시했다.만약 실제로 이 같은 접속을 치르는 데 있어서 부득이로 스펙인 케이블을 혼재시키는 경우는 분기 먼저 사용하면 잘 갈지도 모른다.



접속한 상태의 디스플레이 상태.(2)(3)모두 4K로 접속되고 있는



어느 디스플레이도 4K/60Hz로 접속되고 있는 것으로 나타났다



참고로 스크린 샷을 찍으면 이렇게 된다



【D-1】( RAMPOW ‎RAD18 )케이블로 접속한 상태.1대밖에 알지 못한다



테스트 3 : 전송 속도를 체크

마지막은 데이터 전송 속도다.
Thunderbolt 4포트에 외부 SSD를 연결하여 CrystalDiskMark를 사용하고 전송 속도를 체크하는 실험이다.

가장 현 시점에서는 전송 속도 최대 40Gbps을 떨친 시판의 SSD경우는 Thunderbolt 3콘트롤러를 사용한 제품 뿐 USB4혹은 Thunderbolt 4컨트롤러를 채용한 SSD사례는 아직(필자가 알기)존재하지 않는다.



그런 사정에다 이번에는 기재 관계도 있어,
최대 10Gbps의 USB 3.1에 대응한 외부 NVMe SSD케이스를 이용하여 읽고 쓰기를 하고 케이블이 발목을 잡는 일이 아닌가만 체크한다.실험으로는 다소 낮은 장벽이라 어디까지나 참고 사항 정도에 보라.

산와 서플라이의 USB 3.1대응 SSD케이스" USB-CVNVM1 "에 M.2 PCIe/NVMe SSD를 끼워서 사용하고 있다.콘트롤러는 Asmedia의 "ASM2362"



결과는 이하의 거리에서 어느 케이블을 사용한 경우도 속도는 시퀀셜 리드에서 1GB를 살짝 넘어섰다.최대 10Gbps대응의[B-2]‎TREBLEET TBCB-2최대 10Gbps대응의[D-1](RAMPOW ‎RAD18)도 포함하여 전송 속도는 비교로 케이블이 발목을 잡는 일은 없고 USB 3.1에서 실현할 수 있는 최대 전송 속도가 나오고 있다고 봐도 무방할 듯하다.





[표 4]전송 속도의 검증 결과

번호 업체명 품번 종류별 실증전송속도(1) (10G PCIe) 실증전송속도(2)***(주1)
(40G PCIe Gen4 SSD)
A-1 Cable Matters ‎107032-BLK-0.8m Thunderbolt 4 1054.75MB/s 2,892.69MB/s
A-2 OWC OWCCBLTB4C0.8M Thunderbolt 4 1,056.92MB/s
A-3 BODAM 4041-9104 Thunderbolt 4 1,054.68MB/s
B-1 Apple MQ4H2FE/A Thunderbolt 3 1,054.15MB/s
B-2 TREBLEET TBCB-2 Thunderbolt 3 1,054.61MB/s
B-3-1 CABLETIME CT-C160-U31-TB3 Thunderbolt 3 1,054.96MB/s
B-3-2 CABLETIME 2M Thunderbolt 3   2,895.93MB/s
C-1 ELECOM(일) USB4-CC5P08BK USB4 1,055.95MB/s
C-2-1 Cable Matters 201304-BLK-0.8m USB4 1057.48MB/s
C-2-2 Cable Matters 1M USB4   2,900.00MB/s
C-3 Atlas ‎USB4-01 USB4 1,054.66MB/s
D-1 RAMPOW RAD18 USB 3.1
(USB 3.2 Gen2)
1,054.04MB/s

*** (주1) 번역자가 추가로 test한 내용입니다. (하기 추가의견 내용참조)





또한 실제로 약 10GB파일을 SSD에서 노트북 PC로 복사하면, 실효 속도는 약 700MB/s이다.불과 수십초에서 약 10GB의 파일이 복사한다.앞으로 USB4혹은 Thunderbolt 4컨트롤러를 채용한 SSD케이스가 등장하면 새로운 고속화는 기대할 수 있지만, 상황에서도 충분히 컬쳐 쇼크라는 사람도 많은 것은 아닐까.



어느 케이블도 시퀀셜 리드에서 1,000MB/s이상의 속도를 잡고 있다.케이블에 의한 속도의 차이는 오차 수준 덧붙여서 USB 2.0케이블로 교체하면 이처럼 속도는 극적으로 저하하다





실제로 약 10GB파일을 SSD에서 노트북 PC로 복사하고 있다.실효 속도는 약 700MB/s로 약 10GB의 파일 복사가 약 수십초에 완료된다





==> 추가의견 210906)
하기 test는 좀 더 높은 사양의 USB4 or 썬더볼트3 + PCIe4 NVMe로 test를 해 보았습니다.

ORICO LSDT USB4.0 M2 SSD Case 40Gbps M2 NVMe Enclosure Compatible with Thunderbolt 3 4 USB 3.2 USB 3.1 3.0 Type c Protocols

ORICO LSDT USB4.0 M2 SSD Case 40Gbps M2 NVMe Enclosure Compatible with Thunderbolt 3 4 USB 3.2 USB 3.1 3.0 Type c Protocols





Test환경



Intel 11세대 타이거레이크 i5 NUC (썬더볼트/USB4 2포트 지원)

win11 8K해상도, 4K해상도, 1080P해상도 환경



USB4 NVMe외장 케이스 : ORICO USB4 40G NVMe외장 케이스

M.2 NVMe : FireCuda 530 PCIe Gen4 NVMe 500G (NTFS포멧)



Test cable

1. 썬더볼트4 Cable : Cable Matters 썬더볼트4 40G 2M (Intel 인증)

2. 썬더볼트3 Cable : CableTime 썬더볼트3 40G 2M (미인증)

3. USB4 Cable : Cable Matters USB4 40G 1M (USB-IF인증케이블)







Cable Matters TB4 (0.8M)

평균값 : 2,892.69MB/s



CableTime TB3 (2M)

평균값 : 2,895.93MB/s



Cable Matters USB4 40G (1M)

평균값 : 2,900.00MB/s





53G 단일파일 전송test
내장PCIe 10G (C드라이브) ==> Cable Matters USB4 40G 1M ==> USB4외장 + PCle Gen4 (D드라이브)

53G단일파일 초기예상시간 2분30초 (800MB/s) ==> 최종속도(791MB/s)
** 실제 전송시간은 초기예상시간보다는 빨리 전송되었습니다.





인증 로고 있는 제품을 추천하는 이유

이번 시험에서는 인증 로고 있는 것부터 없는 것까지 또 유명 메이커의 것에서 그렇지 않은 것까지 다양한 제품을 픽업하고 실험을 했다.이는 예상 외의 거동을 하는 제품이 섞이는 것을 기대한 선택이었지만 결과적으로 전혀 부작용 없는(검토로는 별로 재미 없는)것으로 됐다.



우선 결론으로 말할 수 있는 것은 Thunderbolt 4케이블 및 USB4케이블(40Gbps/100W대응 제품)는 만능이다.이들이 있으면 현행 모든 용도에 대응할 수 있으므로 지속적으로 애용하는 것은 틀림 없다.



한편 인증 로고 없는 제품 중
[A-3](BODAM 4041-9104)과[C-3](‎Atlas USB4-01)은 커넥터의 커버 부분이 비정상적으로 크거나[B-3](CABLETIME CT-C160-U31-TB3)과
[C-3](‎ 이)는 케이블이 딱딱한 부드러움이 떨어지는 등 성능 이외에서 감점 요소가 많다.
[B-2](TREBLEET ‎TBCB-2)처럼 Amazon에 실린 사진과 외관이 다를 뿐 아니라 길이까지 다르다
(사이트에서는 2m와 기재가 있지만 실제로는 0.5m)제품도 나올 정도이다.



그 점, 인증 로고가 있는 제품은 모두 커넥터의 커버는 좀 작고, 케이블도 부드럽고 처리에 뛰어나다.가격에 대해서도 세일 때



이번 실험에서는 인증 로고의 유무에 의한 성능의 차이는 우연히 안 나왔는데 실제로 선택에 있어서는 신뢰성을 중시하고 인증 로고가 있는 물건을 선택하는 것을 개인적으로 추천한다.



https://pc.watch.impress.co.jp/docs/topic/feature/1348740.html



【特集】 Amazonの安いThunderbolt 4/USB4ケーブルは大丈夫なのか?ケーブル10種で4K×2同時出力・100W

 Thunderbolt 4ケーブルは、現行のUSB Type-Cケーブルで考えられる最上級のスペックを備えており、1本持っておけばあらゆる用途に対応できる(以下の関連記事を参照)。またUSB4ケーブルも、仕様

pc.watch.impress.co.jp









그리고, 앞서, USB4와 썬더볼트 cable관련 비교 내용글을 올려 드린 내용과 같이,

하기 내용을 참조 하시면 좋을 것 같습니다. ^^





Intel 썬더볼트 인증관련으로 개인의견을 좀 드리자면,

TB3 cable과 TBT3허브는 이미 기술이 나온지 좀 되었고,

TB3 Cable업체와 허브 업체의 제조기술이 약간 평준화가 되어지면서,

비인증 TB3케이블도 어느정도 사용자의 사용경험으로 검증된 제품들이 몇몇 입니다. ^^

이미 사용자로 경험으로부터 자체검증된 TB3 Cable과 허브는

저렴하므로 구입하여 쓰셔도 무방할 듯 합니다. (E-mark 확인필요)

그러나 USB4와 TB4 cable은

아직까지 제조사에서도 정확한 품질기준으로 만들어내지를 못하기 때문에,

(일부 TB3 cable을 USB4 또는 TB4 cable로 마킹만 바꿔서 판매하는 경우도 있습니다.)

제품성능의 평준화가 이루어지기 전까지는

USB4와 TB4 cable은 반드시 인증제품을 추천해 드립니다.

Intel 썬더볼트 인증관련으로는 지정 cable을 써야 하고.

노이즈 대책 설계등으로 매우 까다로운 조건이라고 합니다.

그리고 TB4의 경우는 USB4의 Spec도 같이 인증test조건으로 들어가기 때문에

인증을 위한 test항목도 매우 많다고 합니다.

그래서, Intel 썬더볼트 인증 비용도 매우 비싸서,

고가로 케이블을 판매하는 왠만한 브랜드사가 아니면

대응이 어렵다고 합니다. ^^;;

USB4 인증은 USB-IF에 회원으로 가입하여

매년회비를 지불하면서 각 제품별로 인증을 받아야 하는 방식으로,

HDMI포럼 인증과 유사한 비용과 방식으로 이루어지고 있습니다.

이러한 각종 인증제도로 인하여 제품 가격의 상승이 있습니다만,

소비자입장에서 정당하게 지불한 제품이 정상적인 동작을 하지 않는다면,

난감할 수 밖에는 없습니다.

그러므로, 댁내에 인증케이블 1~2개는 구입하여 사용하시면서,

다른 비인증 제품과 혼용하여 사용하시다가,

제대로 성능이 나오지 않으면 비교 test를 해 보시는 편이

좋을 것 같다고 판단합니다



"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819

https://cafe.naver.com/mk802/43696



"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설

"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819 최근에 1달동안 썬더볼트와 USB4 ...

cafe.naver.com





We have come a long way from USB Type A & B. After 24 years we've reached #Thunderbolt4 - the fastest port with the most connectivity.






네이버스토어
USB4 정식인증 40Gbps USB3.1 100W 고속충전케이블 1M 맥북 EVO 노트북
https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





안녕하십니까 ? EddyLab입니다.







코로나19사태로 회윈님들과 오프모임을 못한지도 1년이 넘어서,

매우 무료한 시간을 보내고 있는 중에,



좀 더 바쁘고 알차게 시간을 보내보려고 영상전송관련으로

이것저것 8K관련 영상기기 Test활동을 왕성하게 하고 있습니다 ^^



그와중에 년초에 HDMI2.1 cable 관련으로

여러가지 제품을 소개해 드리면서

Zeskit HDMI2.1 케이블을 잘 찾아서 소개를 해 드렸습니다.





이번에는 영상 및 Data전송관련으로

USB4 Cable 제품을 소개해 드리게 되었습니다.





앞서 기술관련 내용은 한번 정리를 해 드린 바 있습니다.



"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819

https://cafe.naver.com/mk802/43696



"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설

"USB4"와 "Thunderbolt"(썬더볼트) 케이블이 같은 제품인가요 ? - 쉽게 이해할 수 있는 최신 케이블 설명 210819 최근에 1달동안 썬더볼트와 USB4 ...

cafe.naver.com





제가 우연히 USB4 cable을 8K eGPU test케이블 비교를 하면서

썬더볼트 케이블과 같이 알게 되었고,

그동안 다양한 test를 진행해 보았습니다.



그중에 Cable Matters USB4 cable이 USB-IF인증을 받은 사실도

추가로 알게 되어서, 미국업체인 Cable Matters와 컨텍하여

다양한 제품 정보를 받을 수 있게 되었습니다.



처음에는 그냥 test목적으로 구입해서 쓰다가,

국내에 소개해도 괜찮은 제품이라고 판단되어서

국내 USB4 cable 시장조사를 하니,

아직 USB-IF인증된 USB4 Cable은 출시 된 적이 없더군요 ^^



물론 아트뮤에서 조만간 USB4 인증 케이블을 출시한다는 블로그 글도 보았기에,



이왕 좀더 빨리 출시를 하자는 욕심(?)이 생겨서

서둘러서 국내 판매 출시를 하게 되었습니다. (진심 10000%) ㅎㅎㅎ





그리고 Cable Matters사에서 판매하고 있는 cable류 제품중,

Cable Matters사 브랜드를 홍보해 주겠다는 조건으로,



애플 MFi인증 라이트닝케이블을 조금 싸게 공급받아서

이번 이벤트 제품으로 무상공급을 해 드릴 수 있도록 준비 하였습니다. ^^



한정수량으로 준비를 하다보니

많은 회원님들께서 무상으로 받으실 수 없지만,



EddyLab포럼에 먼저 이벤트 홍보를 하는 것이라서

먼저 줍줍 하시면 되겠습니다. ^^



많은 관심과 주변에 소개를 부탁드리겠습니다.



감사합니다.








[Cable Matters] USB-IF 인증 USB4™ cable 40Gbps with 100W PD 고속충전 케이블 1M 맥북 EVO 노트북

국내 최초 USB-IF 인증 USB4™cable 판매 기념 이벤트

이벤트 증정품
[Cable Matters] MFi 인증 라이트닝케이블 1M / 블랙 1개(무상)
1차 예약판매 Cable Matters USB4 cable 준비수량 90개 판매까지,
이벤트 증정품 MFi인증 라이팅 케이블 1개를 무상 증정합니다.
(자세한 이벤트 제품내용은 본문 하단을 참조 해 주시기 바랍니다.)







Cable Matters사는

미국 MA에 본사가 있는 최신기술 공급 및 솔루션을 제공하는 브랜드 회사로서,

썬더볼트 제품 및 혁신적인 액세서리에 대한 최신 제품등을 판매하고 있습니다.



- 썬더볼트관련 Intel 인증 액세서리

- Apple MFi 인증

- USB-IF USB인증

- HDMI 인증 액세서리등



한국에서 썬더볼트 액세서리 제품관련으로,

많이 알려진 CalDigit회사와 동급레벨의 브랜드 회사입니다.





USB-IF 정식 인증 USB4 케이블입니다.













특징

Cable Matters USB4 to USB4 케이블로 USB의 미래를 향해 나아가십시오. USB Type C 케이블은 최대 40Gbps의 대역폭, 8K 비디오 지원 및 100W 충전을 위한 최신 USB4 표준 지원


USB-C 케이블은 타의 추종을 불허하는 데이터 전송 속도로 차세대 USB4 표준을 지원하며, USB4 USB-C 케이블은 40Gbps 호환 USB4 장치에 대해 최대 40Gbps 대역폭을 지원한다. 하위 USB-C 케이블은 또한 20Gbps USB4 장치와 호환된다.


또한 역호환성 USB 3.1 케이블은 USB-C 및 Thunderbolt 3 케이블 표준을 통해 이전 USB 3.2 및 2.0 표준을 지원하며, USB C to C 케이블은 Thunderbolt 4 케이블 표준과도 호환됨


8K USB-C 케이블은 8K 및 4K 초고해상도 및 고교체 속도 비디오 지원을 포함한 DP Alt Mode 기능을 지원하며, USB-C 비디오 케이블 지원을 위해 USB-C 모니터 또는 도킹 스테이션에 USB-C 장치를 연결하십시오.


USB4 케이블은 최대 100W 호스트 충전을 위해 USB-C 전원 공급을 지원한다. USB 타입 C에서 USB 타입 C까지 케이블은 호환되는 기기에서 빠른 충전을 지원한다. [E-mark인증]


USB4 인증 케이블은 외부 노이즈의 간섭으로 부터 신호를 보호하는 3중 쉴드 케이블을 채용하고 있습니다.











USB케이블 USB-IF 인증 검색 사이트 :

https://www.usb.org/products ⇐ 링크



Cable Matters USB4 cable 인증 확인













최대 100W (20V / 5A) PD 대응 USB4 ™ 40Gbps USB-C 충전 및 데이터 전송 케이블

  • USB4 ™ 표준을 채택 더욱 빠르게
  • USB Power Delivery 지원으로 빠른 충전 [E-mark인증]
  • Thunderbolt3 /4 기기에도 사용 가능
  • 15000 번 이상의 굴곡 시험을 클리어하고 높은 내구성으로 단선에 강한
  • 안심 1 년 보증



USB4 ™ 표준을 채택 더욱 빠르게

USB4 ™ 규격의 정품 인증에서 컴퓨터에 전원을 공급, 초고속의 데이터 송수신은 물론 4K, 8K 디스플레이 등 고해상도 영상 출력도 가능합니다.









USB Power Delivery 지원으로 빠른 충전

USB PD (Power Delivery)의 최대 100W (20V / 5A)의 고출력에 대응하고 있기 때문에, Power Delivery에 대응하는 기기를 연결하여 고속 충전이 가능합니다. [E-mark인증]



USB4 인증 케이블은 양쪽에 E-mark 칩셋 기술이 포함되어져 있고,

이 칩셋은 연결된 디바이스와 통신을 통하여 디바이스에 과도한 전력이 들어가지 않도록 방지해 줍니다.







Thunderbolt3 /4 기기에도 사용 가능

외장 HDD / SSD 드라이브 나 PC 모니터와 휴대용 모니터 등 Thunderbolt 3 /4 기기에 사용하실 수 있습니다.

Apple USB-C IPad Pro 및 윈도우 & 안드로이드 태블릿 USB-C포트와 호환 가능합니다.

eGPU 연결도 활용가능합니다.







15000 번 이상의 굴곡 시험을 클리어하고 높은 내구성으로 단선에 강함

15000 번 이상의 굴곡 시험에 합격하고, 내구성이 높고 단선에 강한 케이블을 채용하고 있기 때문에 부드럽고 유연하고 더 쉽게 개선했습니다.





안심 1 년 보증

본 제품은 1 년 보증입니다. 사용 중에 만일 이상이 발생한 경우 무상으로 수리 또는 신품 교환을 보증합니다. 고객에게 안심하고 사용하실 수 있도록 품질뿐만 아니라 지원 체제도 중시하고 있습니다.





사양은 예고없이 변경하는 것이 있기 때문에, 미리 양해 바랍니다.

이 페이지에 기재되어 있는 회사 명 · 제품명 등은, 일반적으로 각사의 상표 또는 등록 상표입니다.

USB Type-C ™ and USB-C ™ are trademarks of USB Implementers Forum







EddyLab 네이버스토어팜 링크 :

https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com




USB4, TBT3, TBT4 악세서리 구입시

반드시 확인해야 할 내용만 아시면 쉽게 이해하실 수 있습니다.

  썬더볼트4(TB4) 썬더볼트3 (TB3)        USB4
인증, 비인증 제품 Intel 인증 / 비인증 Intel 인증 / 비인증 USB-IF 인증 / 비인증
Speed :
- 20G (패시브타입)
- 40G (액티브타입)
100% 40G (액티브타입) - 20G (패시브타입)
- 40G (액티브타입)
- 20G (패시브타입)
- 40G (액티브타입)
케이블 길이 1M 이하 / 1M / 2M 1M 이하 / 1M / 2M 1M 이하 / 1M / 2M
Power (E-mark)
- 비인증 케이블의 경우, E-mark를 반드시 확인 하셔야 합니다.
MAX 100W
20V/5A
MAX 100W
20V/5A
MAX 100W
20V/5A

* 썬더볼트4(TBT4)는 최상위 Spec으로 어떠한 기능도 소화를 해 냅니다.

USB4 / 썬더볼트3(TBT3)는 TBT4에 비해서 약간 지원 기능이 부족합니다.






이벤트 증정품 Cable Matters MFi 인증 라이트닝케이블



MFi Certified Lightning to USB Cable (1M / 블랙)





MFi 인증 확인 방법



액세서리가 MFi 인증 요건을 완료하고 제조업체에 의해 판매/배포된 것으로,

Apple에 MFi 액세서리의 공개 데이터베이스에서 검색할 수 있습니다.

https://mfi.apple.com/account/accessory-search



Product ID: 601011-BLK-1m (블랙)



FAQ


네이버스토어
USB4 정식인증 40Gbps USB3.1 100W 고속충전케이블 1M 맥북 EVO 노트북
https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com









#EddyLab #USB4, USB 40, USB4인증, USB-IF, Cable Matters, MFi인증 라이트닝, 썬더볼트, 썬더볼트4, Evo, Intel





Sonnet, 8K를 지원하는 10-in-1 Thunderbolt 4 Dock 공개

Sonnet은 10-in-1 TB4 도킹 스테이션을 공개합니다.









(이미지 크레디트: 소네트)





최고급 노트북에도 더 적은 수의 포트가 있기 때문에 많은 사람들이 도킹 스테이션을 사용하는 것이 불가피해졌습니다. 고급 8K 또는 5K 디스플레이를 사용하는 사람들의 요구를 충족하기 위해 Sonnet은 Apple의 Mac 및 Windows 기반 PC와 호환되는 Echo 11 10-in-1 도킹 스테이션을 출시했습니다.



Sonnet의 Echo 11 Thunderbolt 4 Dock  에는 최대 90W의 전력을 공급할 수 있는 호스트 PC용 TB4 입력이 1개 있어 Apple의 MacBook Air 16과 같은 고성능 노트북에 충분합니다. 또한 도킹 스테이션에는 GbE 포트가 장착되어 있어, 2개의 디스플레이와 고급 스토리지 하위 시스템을 지원하는 3개의 Thunderbolt 4 커넥터; 3개의 USB 3.2 Gen 2 Type-A 포트; SD UHS-II 4.0 슬롯 1개(최대 300MB/s), 헤드셋용 3.5mm TRRS 오디오 잭 1개; USB 2.0 충전 커넥터 1개.

이 장치는 노트북과 주변 장치를 동시에 충전하는 20V/6.75A 전원 입력(135W)과 함께 제공됩니다.







(이미지 크레디트: 소네트)



Echo 11 Thunderbolt 4 Dock보다 더 많은 포트가 있는 다양한 틈새 시장의 전문가(S/P DIF, FireWire 등과 같은 기존 제품이 필요한)를 대상으로 하는 도킹 스테이션이 있습니다. 그러나 Echo 11 Thunderbolt 4 Dock의 핵심 판매 포인트는 3개의 Thunderbolt 4 커넥터입니다.





이 3개의 Thunderbolt 4(TB4) 포트를 통해 PC 자체의 Thunderbolt 커넥터를 '낭비'하지 않고도 2개의 4K 모니터 또는 1개의 6K/8K 디스플레이를 사용할 수 있습니다. 이 지원은 문서상으로는 매우 간단해 보이지만 실제로는 약간 더  복잡합니다 (아래 표 참조).



M1 SoC가 탑재된 Apple의 최신 Mac은 단일 Thunderbolt 포트(최소한 Sonnet에 따르면)를 통해 이중 디스플레이 출력을 지원하지 않는 것으로 보이므로 M1의 경우 Echo 11 Thunderbolt 4 Dock은 최대 6K 해상도로 모니터 1대를 구동할 수 있습니다. .



모든 Intel 기반 Mac은 Thunderbolt 연결을 통해 최대 2개의 4K 디스플레이(또는 1개의 5K 모니터)를 지원할 수 있지만 일부 구형 Mac은 Apple의 최신 6K Pro Display XDR을 지원하지 않습니다.



Echo 11 Thunderbolt 4 Dock과 함께 8K 디스플레이를 사용하려면 Windows PC를 사용해야 합니다. 한편, TB4 케이블을 통해 하나의 8K 모니터만 지원되므로 다른 디스플레이는 호스트 자체에 있는 포트를 사용하여 연결해야 합니다.

Sonnet은 아직 Echo 11 Thunderbolt 4 Dock의 가격을 공개하지 않고 대신 알림을 신청하고 장치가 배송될 때 $50 할인을 받으라고 조언합니다.







(이미지 크레디트: 소네트)








https://www.tomshardware.com/news/sonnet-launches-echo-11-thunderbolt-4-dock?utm_campaign=socialflow&utm_medium=social&utm_source=twitter.com



Sonnet Unveils 10-in-1 Thunderbolt 4 Dock with 8K Support

Sonnet reveals a 10-in-1 TB4 docking station.

www.tomshardware.com



https://www.sonnetstore.com/products/echo-11-thunderbolt-4-dock



Echo 11 Thunderbolt 4 Dock

Portable eGPU dock system for Mac computers with Thunderbolt 3 ports. Features an AMD Radeon RX 5700 GPU, temperature-controlled fan, and Thunderbolt 3, DisplayPort, HDMI, and USB Type A ports.

www.sonnetstore.com


Kensington SD5700T Thunderbolt 4 Dual 4K Dock Review

https://youtu.be/aBzDjpnmrko



https://www.amazon.com/Kensington-SD5700T-Thunderbolt-Docking-Station/dp/B08KRTKX9V?dchild=1&keywords=Kensington+SD5700T&qid=1613725413&sr=8-5&linkCode=sl1&tag=geekanoids0a-20&linkId=b16abddc083b8703f8bd310eda57305c&language=en_US&ref_=as_li_ss_tl



Amazon.com: Kensington SD5700T Thunderbolt 4 Docking Station, Dual 4K, 90W PD - Window and Mac OS (K35175NA) : Electronics

Deliver to Republic of Korea

www.amazon.com



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K@60fps 10bit RGB 4:4:4 test (4) 210614





안녕하십니까 ? EddyLab입니다.







앞서 eGPU를 이용한 8K@60fps 재생환경 구축을 진행하였고,

[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 10bit RGB 4:4:4 test (3) 210522

https://cafe.naver.com/mk802/42658



[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 10bit RGB 4:4:4 test (3...

안녕하십니까 ? EddyLab입니다. 재탕 8K eGPU Test는 아니고, 전에 Test시 부족했던 성능 내용이 있었는데, 이번에 어느정도 성능향상된 결과가 나타나서...

cafe.naver.com







오늘 1월에 주문했던 i5NUC11이 겨우 도착을 했네요 ^^







11 세대 인텔 ® 코어 ™ i5-1135G7

인텔 ® Iris ™ Xe 그래픽

듀얼 채널 DDR4-3200 SODIMM 최대 64GB

2x M.2 SSD 슬롯

인텔 ® Wi-Fi 6 AX201

3x USB 3.2 Gen2 포트

Kensington 잠금

12-24V DC 입력

2x Thunderbolt (DP 1.4a 및 USB 4)

2x HDMI 2.0b

Intel® i225-LM 10/100/1000/2500 Mbps RJ45 이더넷

1x USB 2.0 포트

https://simplynuc.com/11tnhi5-full/






*** 11세대 i5 Intel NUC (i5-1135G7)과

하기 8세대 Intel NUC + eGPU의 차이가 뭔지 ???

11세대 타이거레이크 모바일용임에도 불구하고,

데탑용과 차이가 있는 기능이 2가지 있습니다.

1. 11세대 타이거레이크 모바일용 i5 & i7 (i5-1135G7 / i7-1165G7 CPU는

인텔의 새로운 내장 GPU인 Xe를 탑재하고 있습니다.

i5 & i7 (i5-1135G7 / i7-1165G7) Intel NUC에는

썬더볼트4 1개의 포트가 지원되고 있습니다.

2. 썬더볼트4포트로 DP1.4 지원이 되고,

DP1.4 Spec에서 8K@60fps 재생출력을 지원할 수 있습니다.

다만, 11세대 타이거레이크 i5 Intel NUC (i5-1135G7)는

HDMI포트로는 2.0b까지만 지원하기 때문에

8K@60fps를 지원하지 못합니다.

아래 11세대 타이거레이크 모바일 CPU와 Desktop CPU 비교 Spec입니다.

11세대 i5 모바일 CPU (하기표 왼쪽) CPU가격을 비교 해 보면,

오른쪽의 11세대 타이거레이크 i7 데스크탑 CPU랑 가격이 비슷합니다. ^^;;

11세대 i5 모바일 CPU가 더 비싼 이유는

내장그래픽 GPU인 Xe가 탑재된 이유도 있고,

하기 해상도에서

최대해상도(DP)가 7680x4320@60Hz 즉 8K 해상도 출력을

TB4 to DP1.4로 지원하기 때문입니다.

출처 : https://ark.intel.com/content/www/kr/ko/ark/compare.html?productIds=208658,212252,212279,212274,212277,212270

추가내용 210531)

Core i7-1195G7

Core i5-1155G7 2기종 추가 비교

https://ark.intel.com/content/www/kr/ko/ark/compare.html?productIds=208658,217184,217181,212274,212279,212252




앞서 8K@60fps 재생 환경 구축 test 내용을 몇탕 적어 놓어서

더 적을 내용도 없네요 ㅎㅎㅎㅎ



i5NUC11 입니다.



일반 NUC와 조금 다른 형태인데, |
윗 뚜껑에 USB 2포트를 추가한 커스텀 NUC로 주문을 하였습니다. ^^
NUC는 사용자 커스텀 주문이 원래 가능한 제품으로,

다양한 옵션으로 판매 되고 있습니다.



혹시 몰라서 메모리 4G / 120G NVMe 포함으로

$760 가격으로 구입하였습니다.





전원은 19V 6.32A지원으로 100W넘게 지원합니다.
이정도면 썬더볼트4로 모니터 1개, 2개(?) 까지도
충분히 전원 공급 가능한 수준입니다.



앞서 test하던 i3NUC8 비교입니다.



기존  i3NUC8에 넣어둔 DDR4 32G 메모리를 빼서 이동시켰습니다.





예상 문제점은
i5NUC11에는 DDR4-3200을 쓰라고 되어 있습니다만,





제가 가지고 있는 것은 DDR4-2666이라서

쪼금 신경이 쓰였습니다. ^^;;







i5NUC11에는 썬더볼트(TB)포트가 2개 있습니다.

제가 알기로는 하나는 TB4(USB4) / 다른 하나는 TB3로 알고 있습니다.


일단 HDMI1번 포트 위에 있는 TB4(USB4) 포트에

"USB4 to HDMI2.1 어댑터"를 연결하였고,

Zeskit HDMI2.1 인증 케이블을 연결하였습니다.





i5NUC11에 win10을 설치단계부터,

"USB4 to HDMI2.1 어댑터"를 꼽아서 test를 진하였습니다.



기본 디폴트 해상도는 4K@30fps로 진행 되었습니다.





win10을 설치하고, 드라이버를 설치하는 과정에서

몇가지 난관을 거쳤습니다. ^^;;







결과적으로 8K(7680x4320)@60fps 10bit RGB 4:4:4 지원을 확인하였습니다. ^^



이때 8KUHDTV쪽에서도 8K@60Hz 입력되는 것을 확인하였습니다.





팟플레이 HW디코딩으로 좌절 8K@60fps 아이유 영상을 재생하였습니다.

CPU 21% / GPU 70%부하가 걸리면서 HW디코딩 상태는 확인되지만,
재생프레임은 1/3으로 떨어져서 재생이 됩니다.





반면에 win10내장 영화 재생기로는

CPU 11% / GPU 95%부하가 걸리면서 HW디코딩 상태로 정상 재생됩니다.



이 이유는 아직 팟플레이어가
Intel 내장 Xe그래픽카트와 궁합이 아직 맞춰지지 않아서 그런 것 같습니다. ^^



참조로 M1 Mac Mini에서
Youtube 아이유(IU) 8K 스트리밍으로

좌절 8K@60fps 아이유 영상을 재생 test를 했을떄



버벅임이 있었습니다만,

이번 i5NUC11에서는 정상 재생이 되는 것 같습니다.

출처 :때 늦은 Arm 기반 5nm 애플 M1 칩 탑재 Mac mini (2) - 스트리밍 Youtube 8K & 8K 영상 재생 test

https://cafe.naver.com/mk802/42770





 i5NUC11에서 8K@60fps 재생시,

소비전력은 43W정도로 나왔습니다.







참조비교로 M1 Mac Mini에서 8K@60fps 재생은 실패했지만,

이떄 소비전력은 26W로 측정되었습니다.





사실 이 test 환경이 가능했던 것

"USB4 to HDMI2.1 어댑터"와 Zeskit HDMI 2.1 인증 케이블로 가능해 진 것 입니다.





"USB4 to HDMI2.1 어댑터"







Zeskit HDMI2.1 인증 케이블














썬더볼트와 USB4는

하기와 같이 PCIe에 eDP 비디오 / 오디오 신호를 보내기 때문에,

DP1.4기반의 8K@60fps DSC가 지원되기 떄문에 가능한 것 같습니다. ^^

(향후 DP2.0지원으로 업그레이드 될 것 입니다. )





100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt (썬더볼트 / TB) 제품 구입가이드
https://cafe.naver.com/mk802/42781



100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt (썬더볼트 / TB) & USB IF 인증 케이블 제품 구입가이

안녕하십니까 ? EddyLab입니다. 오늘은 간단하게 Thunderbolt (썬더볼트 / TB) 제품 구입시, 100% 신뢰할 수 있는 구입가이드를 먼저 소개를 해 ...

cafe.naver.com





Intel 썬더볼트(Thunderbolt / TB) 제품인증 사이트 :
https://thunderbolttechnology.net/products <==링크

USB케이블 USB-IF 인증 검색 사이트 :
https://www.usb.org/products ⇐ 링크







감사합니다.

Thunderbolt 4는 무엇입니까?



USB-C 는 고속 데이터 전송 및 가역적 연결의 모든 이점을 통해 최근 몇 년 동안 커넥터의 사랑을 받아 왔습니다. 하지만 또 다른 기술이 성능의 왕관과 상당한 차이를 유지했습니다. Thunderbolt 3입니다. 이제 차세대 Thunderbolt 연결을 사용할 수 있으며 더 빠르지는 않지만 마침내 그 어느 때보 다 더 많은 장치에 다양한 표준을 통합 할 수 있습니다. .

Thunderbolt 4는 무엇입니까? 자신도 모르게 사용하게 될 미래의 연결이 될 수 있습니다.



Thunderbolt 3 대 Thunderbolt 4

Thunderbolt 3는 최고 40Gbps (약 5GB / s)의 데이터 전송 속도를 제공하는 매우 인기 있고 가능한 연결입니다. 그러나 그 밖에 할 수있는 일도 중요합니다. DisplayPort 1.4 표준을 통합하여 60Hz에서 최대 4K에서 2 개의 외부 디스플레이를 구동하거나 최대 60Hz에서 단일 5K 디스플레이를 구동 할 수 있습니다.



USB-C 커넥터 유형 덕분에 뒤집을 수 있으며 최대 100 와트의 전력으로 USB Power Delivery  제공 하여 호환되는 Thunderbolt 3 포트를 통해 장치를 충전 할 수 있습니다.



Thunderbolt 4는 통합에 가깝고 Thunderbolt 3의 혁명에 대한 진화입니다. 동일한 최대 40Gbps 데이터 전송 속도를 유지하지만 인텔이 OEM이 구현해야하는 최소 데이터 속도 및 기능을 의무화 했기 때문에 실제 성능이 향상 될 수 있습니다.



이미지 크레딧 : Intel





Thunderbolt 4를 사용하는 PC 제조업체는 지원되는 모든 장치가 트윈 4K 디스플레이 또는 단일 8K 디스플레이를 지원하도록 보장하여 최소 성능을 충족해야합니다. 이는 예산 중심의 PC에서 특히 두드러 질 수 있으며 비디오 편집자가 실제로 사용할 수있는 매우 빠른 외부 스토리지 솔루션을 사용할 수있는 가능성을 열어 줄 것입니다.



Thunderbolt 4 도크 및 어댑터 제조업체도 한 번에 최대 4 개의 Thunderbolt 4 포트를 지원해야합니다. Thunderbolt 4의 향상된 기능으로 터치시 모든 허브 연결 장치를 깨울 수 있습니다. 뭔가 썬더 볼트 3 부두는 단지 할 수 없었다.



성능 조정과 함께 Thunderbolt 4는 최근 출시 된 USB4 프로토콜 과 완벽하게 호환되도록 설계되었습니다. 즉, Thunderbolt 4 장치는 USB4 컴퓨터와 원활하게 작동합니다.



Thunderbolt 4는 언제 사용할 수 있습니까?

Thunderbolt 4는 2020 년 Intel의 Tiger Lake 모바일 CPU에서 데뷔했습니다. 네이티브 Wi-Fi 6 및 Bluetooth 5 지원과 같이 뜨거운 요청을받은 추가 기능에 합류하여 Tiger Lake가 장착 된 노트북이 가장 잘 연결된 장치 중 일부가되었습니다. 2021 년에 더 많은 Thunderbolt 4 장치가 출시 될 것으로 예상됩니다.



노트북이 Thunderbolt 4를 지원하는지 어떻게 알 수 있습니까?

Thunderbolt 4의 USB4 규정 준수 덕분에 Thunderbolt 3을 지원하는 것보다 더 많은 랩톱에서 지원할 가능성이 높습니다. 많은 사용자는 나중에 자신의 랩톱이 새로운 표준을 지원한다는 사실을 알게 될 것입니다. "Thunderbolt 4는 무엇입니까?"



하지만 Thunderbolt 4를 실제로 활용할 수있는 사람이라면 노트북이이를 지원하는지 확인해야합니다. USB4, USB 3.2, Thunderbolt 3 및 Thunderbolt 4 포트는 동일한 표준 USB-C 커넥터를 활용하기 때문에 언뜻보기에 모두 동일하게 보입니다. 그래도 구분하는 데 도움이되는 미묘한 차이가있을 것입니다.



Thunderbolt 3 와 마찬가지로 Thunderbolt 4 포트에는 작은 번개 모양 로고가 표시되어 USB4 Type-C 포트 및 이전 USB 3.2 Type-C 포트와 구별하는 데 도움이됩니다. 그러나 Thunderbolt 4 케이블에는 동일한 로고가 있지만 그 아래에 작은 숫자 4가 작성되어 Thunderbolt 4 케이블이 새로운 Tiger Lake 노트북의 연결 조타실에 무엇이 있는지 알려주는 가장 좋은 방법입니다.



구매할 Thunderbolt 4 케이블은 무엇입니까?

이제 Thunderbolt 4 케이블을 사용할 수 있으므로 신뢰할 수있는 회사에서 이러한 케이블을 구입하는 것이 중요합니다. Cable Matters에는 다양한 유형의 연결 상황에 적합한 Thunderbolt 4 케이블 라인이 있습니다.



100W 충전을 지원하는 Intel 인증 Thunderbolt ™ 4 USB-C 케이블



40Gbps Active Thunderbolt 4 USB C 케이블 (100W 충전 포함)





+ Recent posts
