최근에 1달동안 썬더볼트와 USB4 Cable 관련 공부를 하면서

나름 쉽게 이해할 수 있도록 정리를 해 보려고 노력해 보았는데,



정리 하면 할 수록 자꾸만 기술적인 내용으로 설명이 진행되다 보니,

더 복잡하게 설명이 되어가게 되더군요 ^^;;



정말로 이 만화와 같이, 같은 Type-C 포트이면서,

서로다른 표준으로 아주 복잡하게 보여지게 되어 버립니다. ㅎㅎㅎ







그래서, 좀 더 이해를 돕기 위하여,

USB Type-C (이하 USB-C로 표기) 커넥터 비교에서

기존 USB 3.0 / 3.1 Gen 시리즈들을 잊어버리시고



USB4와 썬더볼트 표준만 이해하시면 되도록 단순화 하여 설명드리겠습니다.





총론...

썬더볼트4(이하 TBT4로 표기)는 최상위 Spec으로
썬더볼트3(이하 TBT3로 표기)USB4를 모두 호환성을 가지고 있습니다.

그러므로, 잘 모르시면 TBT4 cable 1개를 구입해 놓으시고,
Cable관련 문제가 있을때, 이 TBT4 cable을 꼽아서 비교해 보시면
결선관련 문제 판단을 하시기가 용이합니다.

그러나, 문제는 TBT4 cable의 가격이 만만치 않다는 점 입니다.

댁에 TBT4 cable은 1개를 가지고 쓰시면서,
추가 구입 cable은 나름대로 판단하셔서
USB4나 TBT3 cable을 섞어서 사용하실 수 밖에는 없게 됩니다.







USB4 나 썬더볼트(TBT) 기능과 악세서리를 찾으시는 분은
USB4나 썬더볼트(TBT)가 포함된 PC나 노트북을 가지고 계시거나,
앞으로 구입을 예정하시는 분들일 것 입니다.

하기와 같은 IT환경을 단순화된 정돈 환경으로
구축하기 위한 분들 이실 것으로 판단됩니다. ^^





https://youtu.be/IhXmR2jZRHg





이와같이, USB4나 썬더볼트(TBT) 관련 기기를 가지고 계시거나,

또는 구입 예정자 분들을 대상으로 설명을 드리는 내용으로 정리를 하겠습니다.





Type-C 커넥터 종류로 통일한다고, 쉽게 이해할 수 있는 것이 아니다



정확한 기술명칭은 "USB Type-C" 입니다만,
Apple에서 이를 줄여서 "USB-C"라고 표기하면서,
일반적으로 "USB-C"라고들 부르고 있습니다.  ^^

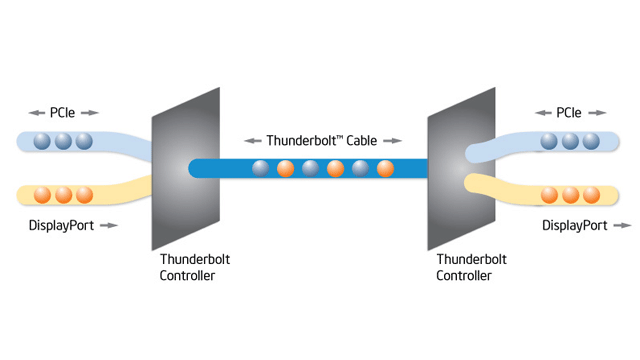

Apple은 Intel과 함께 IEEE 1394 (FireWire)를 대체하는 썬더볼트 전송기술을 개발하였고,

그래서 많은 Apple기기에 썬더볼트 지원 USB-C포트가 탑재되어져 있습니다.

Intel에서는 2021년 부터

"Intel Evo"라는 노트북 인증제도를 시행하고 있고,



Intel 11세대 타이거레이크 CPU기반부터
Intel Evo 인증 노트북에는
썬더볼트4 / USB4 포트가 반드시 포함되어져 있습니다.



2021년 부터 windows OS에서
USB4나 썬더볼트를 지원하는 포트 기기가 증가하면서,
사용자 분들이 많이 증가 될 것이라고 예견되어지고 있습니다.





썬더볼트(TBT) 기술은 썬더볼트1,2 ==> 썬더볼트3(TBT3) ==>

그리고 현재 썬더볼트4(TBT4)까지 나왔고,

최근 몇년 후 목표로 썬더볼트5 기술개발도 하고 있다는 소식이 전해졌습니다.





Intel 썬더볼트 기술 공식홈페이지 :



https://thunderbolttechnology.net/



Thunderbolt Technology Community



thunderbolttechnology.net





하기 사진은 TBT3와 TBT4 커넥터 비교 입니다만,
USB4도 역시 동일한 형태합니다. ^^
커넥터에 마킹이 없으면 구분하기도 어렵습니다. ㅠ.ㅠ

Windows에서 Thunderbolt를 지원하는 USB Type-C 포트를 갖춘 PC나 노트북이 증가하고있다.





여기서 다들 어려워 하시는 점은
PC나 노트북에 USB-C포트가 있는데,
썬더볼트가 지원되는 기기인지 ? 확인을 하실 것 같습니다.

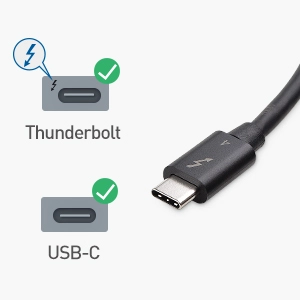

하기 USB-C포트 옆에 마킹이 있거나, 아에 없을 경우가 있습니다.



썬더볼트(TBT)의 경우는 반드시 번개마킹이 있게끔 강제화 되어져 있습니다.

USB4는 USB4라고 마킹이 되어 있습니다.



TBT와 USB4가 모두 표기되어지는 경우도 있는데

번개마크 / USB4 라고 적혀 있는 경우도 있습니다.





​Q) 그러면, 번개마크나 USB4라고 표시된 USB-C 포트에서만

썬더볼트(TBT)나 USB4 cable을 쓸 수 있는 것인가요 ?



==> 아니요.. TBT와 USB4는 USB3.1의 기술 호환을 가지고 있기 때문에,

그냥 쓰셔도 무방합니다. ^^

단, TBT와 USB4의 최대전송속도 및
비디오 멀티미디어 전송은 지원되지 않습니다.





하기 사진과 같이 Apple iPad Pro와도 연결하여
사용(썬더볼트허브도 사용가능)하셔도 됩니다.

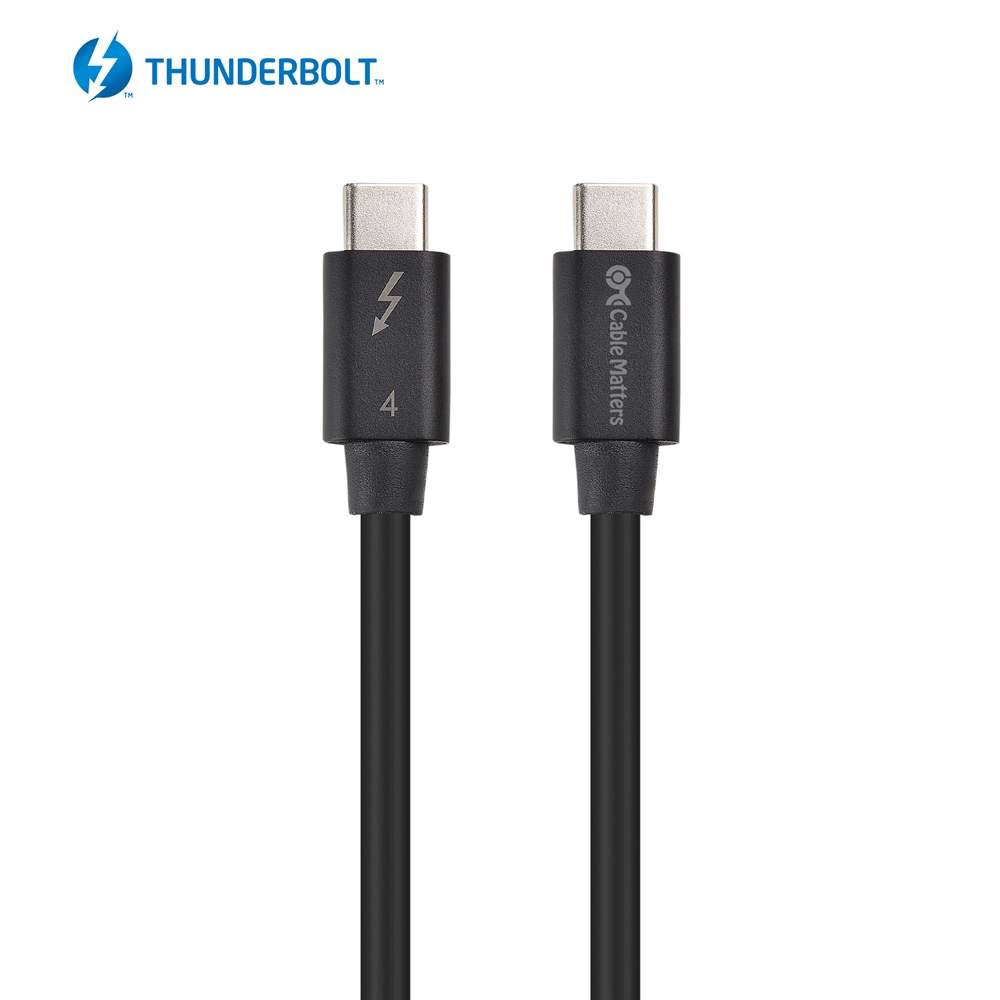

참고로 이 글에서 사용한 Thunderbolt 4 케이블은 Intel 인증받은 Cable Matters의 "107032-BLK-1m" 케이블입니다.

출처 : https://pc.watch.impress.co.jp/docs/topic/feature/1341762.html





Thunderbolt 4 인증 요구 사항

  • Thunderbolt 3의 최소 비디오 및 데이터 요구사항의 2배 지원
  • 2개의 4K 디스플레이 및 1개의 8K 디스플레이 지원
  • 최대 3000 MB/s 의 스토리지 속도를 지원하는 32Gbps PCIe
  • 최대 4개의 Thunderbolt 포트를 위한 도크(dock) 지원
  • 최소 한 개의 컴퓨터 포트에서 PC 충전
  • Thunderbolt 도크(dock)에 연결 시 키보드 및 마우스 터치로 절전모드에서 컴퓨터 전원을 켤 수 있음
  • 물리적 DMA 공격을 예방하는 인텔 VT-d 기반 직접 메모리 접근(DMA) 보호


이러한 스펙을 충족 해야 인텔로부터 인증을 받을 수 있게 된다.







TBT3 허브 개념도







USB4



USB4의 탄생은 Intel의 기술 제공으로 부터 시작하게 되었습니다.



원래 Intel은 USB포럼과 경쟁구도에서 썬더볼트를 만들었습니다만,
USB표준에 밀려서, 힘을 쓰지 못하고 있었습니다. ^^;;

이러한 경쟁구도에서 벋어나고자,



2019년 3월 4일에

Intel에서는 USB-IF포럼에 썬더볼트3의 프로토콜을 무상 제공을 하였습니다.

https://pc.watch.impress.co.jp/docs/news/1172948.html



Thunderbolt 3が「USB4」として登場へ

 Intelは4日(現地時間)、独自で開発してきたThunderbolt 3プロトコル仕様を、USB Promoter Groupに提供したと発表した。

pc.watch.impress.co.jp





그리고 USB-IF는 Intel에서 무상으로 받은 썬더볼트3 프로토콜을 기반으로,



기존 20G대역폭을 옵션추가로로 40G대역폭까지 쓸 수 있는

썬더볼트4 동급의 "USB4" Spec을 2019년 9월 3일에 발표를 하게 됩니다.



USB4는 기존 USB와 호환성을 유지하면서.
USB3.2 20Gbps 대비도 USB4는 2배 대역폭이 넗어진 것 입니다.



USB4에서는 40Gbps의 데이터 전송이 인증된 하나의 USB-C 케이블이나, 기존의 USB-C 케이블을 듀얼-레인으로 연결해 최대 40Gbps의 데이터를 전송할 수 있다.(자료: USB-IF ) 출처:  https://www.zoominlife.com/1489  [ZOOMINLIFE.COM]





USB4에는 일반 Spec으로 USB4 20Gbps를 지원하고,

옵션으로 USB4 40Gbps를 지원하고 있으므로,

반드시 USB로고에 있는 숫자를 확인 할 필요가 있습니다.



https://pc.watch.impress.co.jp/docs/news/1205353.html



40Gbps転送を実現した「USB4」の仕様が公開

 USB Implementers Forum(USB-IF)は9月3日(現地時間)、「USB4」の仕様を正式公開した。USBボードメンバーは本日より仕様を公式サイトからダウンロードできる。

pc.watch.impress.co.jp









USB-IF 인증 USB4™ 케이블(40Gbps)(Power Delivery 포함)



그래서 USB-IF 인증을 받은 제품에는

왼쪽로고가 제품 포장지에 "CERTIFIED USB40™ Gbps"
으로 표시되도록 되어 있습니다.

숫자 40Gps은 Speed를 나타내는 것이므로, 쉽게 판단 하실 수 있습니다.






그리고 cable 제품에는

위와 같은 마킹이 들어가게 됩니다.

(주) 비인증 USB4 케이블은 왼쪽의 "CERTIFIEED" 로고를 쓸 수 없습니다.

그러나 Cable제품에는 동일한 로고를 쓸 수 있으므로, 착오가 없으시기 바라겠습니다.



기술적 차이 분석



하기 내용처럼 설명 하면 사실상 복잡합니다 ^^;;





Thunderbolt4 지원장치는 포트에 대한 PCI Express 대역폭에서 최소 32Gbps를 보장해야 합니다.
속도 보장은 모든 Thunderbolt4 호환장치가 최소 2개의 4K 외부 디스플레이 또는 단일 8K 디스플레이를 지원한다는 것을 의미합니다 .







1) 하기 내용을 먼저 이해하신 후,



Thunderbolt 4 컴퓨터 및 케이블은
기존 Thunderbolt 3 액세서리 및 케이블과 완벽하게 호환되는 확장 가능합니다.



최대 40Gb/s의 퍼포먼스를 제공하는 썬더볼트 케이블은
썬더볼트허브, eGPU, 외장SSD, Monitor 디스플레이등을 1개의 케이블로 간단히 연결할 수 있습니다.

그러므로, 반드시 썬더볼트4 cable이 필요한 장치 이외에는

호환용 썬더볼트3 (40Gbps) 또는 USB4 cable을 사용하여도 문제 없습니다.
총 6개까지 썬더볼트 / USB4 기기를 체인방식으로 연결하여 사용가능합니다.





2) USB4, TBT3, TBT4  악세서리 구입시
반드시 확인해야 할 내용만 아시면 쉽게 이해하실 수 있습니다.

  썬더볼트4 (TBT4) 썬더볼트3 (TBT3) USB4
인증, 비인증 제품 Intel 인증 / 비인증 Intel 인증 / 비인증 USB-IF 인증  / 비인증
Speed :
- 20G (패시브타입)
- 40G (액티브타입)
100% 40G (액티브타입) - 20G (패시브타입)
- 40G (액티브타입)
- 20G (패시브타입)
- 40G (액티브타입)
케이블 길이 1M 이하 / 1M / 2M 1M 이하 / 1M / 2M 1M 이하 / 1M / 2M
Power (E-mark)
- 비인증 케이블의 경우, E-mark를 반드시 확인 하셔야 합니다.
MAX 100W
20V/5A
MAX 100W
20V/5A
MAX 100W
20V/5A

* 썬더볼트4(TBT4)는 최상위 Spec으로 어떠한 기능도 소화를 해 냅니다.
USB4 / 썬더볼트3(TBT3)는 TBT4에 비해서 약간 지원 기능이 부족합니다.





썬더볼트케이블 길이관련으로
예전에 썬더볼트 케이블은 1.5M까지만 유효하다는 이야기가 있었습니다만,
현재는 Intel 인증케이블로 2M 거리까지는 게런티가 되고 있습니다.







Intel 인증USB-IF인증 관련으로 하기 링크를 참조해 주시기 바랍니다.



100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt4 (썬더볼트4 / TB4) & USB4 제품 구입가이드

https://muritzy.tistory.com/2613



**** 100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt4 (썬더볼트4 / TB4) & USB4 제품 구입가이드

안녕하십니까 ? EddyLab입니다. 오늘은 간단하게 Thunderbolt (썬더볼트 / TB) 와 USB4 악세서리 제품 구입시, 100% 신뢰할 수 있는 구입가이드를 먼저 소개를 해 드립니다. ^^ 썬더볼트 악세서리 제품관련

muritzy.tistory.com





Intel 썬더볼트 인증관련으로 개인의견을 좀 드리자면,

TBT3 cable과 TBT3허브는 이미 기술이 나온지 좀 되었고,

TBT3 Cable업체와 허브 업체의 제조기술이 약간 평준화가 되어지면서,
비인증 TBT3케이블도 어느정도 사용자의 사용경험으로 검증된 제품들이 몇몇 입니다. ^^

이미 사용자로 경험으로부터 자체검증된 TBT3 Cable과 허브는
저렴하므로 구입하여 쓰셔도 무방할 듯 합니다. (E-mark 확인필요)

그러나 USB4와 TBT4 cable은

아직까지 제조사에서도 정확한 품질기준으로 만들어내지를 못하기 때문에,

(일부 TBT3 cable을 USB4 또는 TBT4 cable로 마킹만 바꿔서 판매하는 경우도 있습니다.)

제품성능의 평준화가 이루어지기 전까지는
USB4와 TBT4 cable은 반드시 인증제품을 추천해 드립니다.





Intel 썬더볼트 인증관련으로는 지정 cable을 써야 하고.
노이즈 대책 설계등으로 매우 까다로운 조건이라고 합니다.

그리고 TBT4의 경우는 USB4의 Spec도 같이 인증test조건으로 들어가기 때문에

인증을 위한 test항목도 매우 많다고 합니다.


그리고 인증 비용도 매우 비싸서,
고가로 케이블을 판매하는 왠만한 브랜드사가 아니면

대응이 어렵다고 합니다. ^^;;

USB4 인증은 USB-IF에 회원으로 가입하여

매년회비를 지불하면서 각 제품별로 인증을 받아야 하는 방식으로,

HDMI포럼 인증과 유사한 비용과 방식으로 이루어지고 있습니다.

이러한 각종 인증제도로 인하여 제품 가격의 상승이 있습니다만,
소비자입장에서 정당하게 지불한 제품이 정상적인 동작을 하지 않는다면,
난감할 수 밖에는 없습니다.

그러므로, 댁내에 인증케이블 1~2개는 구입하여 사용하시면서,

다른 비인증 제품과 혼용하여 사용하시다가,
제대로 성능이 나오지 않으면 비교 test를 해 보시는 편이
좋을 것 같다고 판단합니다.






하기 3가지 종류의 cable을 준비해서 연동 test를 하였습니다.





썬더볼트4(40G), USB4(40G), 썬더볼트3(40G) 입니다.



1M짜리 cable을 구입하고 싶었지만,

가격이 비싸서, 그나마 조금 저렴한

0.8M 길이 케이블로 구입하였습니다. ^^;;

(참고로 USB4와 썬더볼트4 2가지 케이블은 공식인증받은 케이블입니다.)





(좌) Cable Matters 0.8M 썬더볼트4 (40G) Intel 인증 케이블

(중간) CableTime 1M 썬더볼트3 (40G) 미인증 케이블

(우) Cable Matters 0.8M USB40 (40G) USB-IF 인증 케이블





1. Cable Matters 0.8M USB40 (40G) USB-IF 인증 케이블





2. Cable Matters 0.8M 썬더볼트4 (40G) Intel 인증 케이블



3. CableTime 1M 썬더볼트3 (40G) 미인증 케이블




썬더볼트 NVMe Read / Write 속도 측정 test



11세대 i5 NUC + PCle NVMe (내장설치)







11세대 i5 NUC + 썬더볼트3 외장 HDD + PCle Gen4 NVMe (FireCuda)





요즘 M.2 NVMe SSD도 속도차이가 있어서,

빠른 전송속도를 원하시면, PCle Gen4를 선택 구입을 하셔야만 합니다.





참조자료)



앞서 M1 Mac mini 썬더볼트4에서,

위와 동일하게, NVMe PCle Gen4를 넣어서 test한 결과입니다.



Mi Mac Mini 썬더볼트 속도 측정



https://cafe.naver.com/mk802/42686





M1 Mac mini 썬더볼트4와 11세대 i5 NUC 썬더볼트4의

속도차이는 없는 것으로 확인 되었습니다.



결론은 NVMe SSD의 사양만 잘 확인해서

NVMe PCle Gen4로 구입하시기 바라겠습니다.



4K and 8K Video Support Dual 4K or Single 8K @ 60Hz   /   Up to 90W of Power Charge your device ultra fast
One Universal Port, Multiple Protocols   /   Supports up to Four Thunderbolt 4 Ports



Thunderbolt Accessory Configurations


More ways to connect than ever before









추가내용 210823)

(이미지 크레디트: 소네트)



(이미지 크레디트: 소네트)



https://www.tomshardware.com/news/sonnet-launches-echo-11-thunderbolt-4-dock?utm_campaign=socialflow&utm_medium=social&utm_source=twitter.com



Sonnet Unveils 10-in-1 Thunderbolt 4 Dock with 8K Support

Sonnet reveals a 10-in-1 TB4 docking station.

www.tomshardware.com




네이버스토어
USB4 정식인증 40Gbps USB3.1 100W 고속충전케이블 1M 맥북 EVO 노트북
https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



  1. 뮤리찌 2021.08.20 20:09 신고

    Q&A)

    RuleBreaker
    Q1) 흠 intel 이 USB-IF 에 썬더볼트3 프로토콜을 무상 공개하면서 그 기반으로 만들어진 USB4 는 썬더폴트3 와의 호환성을 갖게 된 것일까요...? 아직 아리송 하네요.
    USB 3.2 와 USB 2.0 그리고 썬더볼트3 하위호환 가능이 USB4 스펙에 있었네요 ㅎㅎ

    A1) 네 ^^ 맞습니다 ^^

    그리고 그 USB4위에
    썬더볼트4(TBT4)가 있다고 보시면 되겠습니다.

    Q1. 그러면 USB4와 TBT4는 뭔 차이냐 ?

    TBT4는 모든 성능에서 최대치를 게런티하지만,
    USB4 40G는 꼭 최대치를 게런티하지 않는다.
    ==> 성능이 엇비슷할 수 있으나, 같지는 않다.....

    말이 어렵습니다만,
    최대성능의 차이는 있을 수 있다... 라는 의미 입니다 ^^

    그래서 일반사용자 분은
    인증 USB4로도 충분히 문제없이 쓰실 수 있습니다.

    단, USB4는 다중 디스플레이 지원은 못합니다.
    다중디스플레이는 TBT3 40G를 쓰시면 되겠습니다.

    Q2. 그러면 인증된 TBT4는 필요가 없겠네요 ?
    ==>
    복잡한 썬더볼트허브, USB4,
    각종 썬더볼트 기기들이 체인(총6개까지)으로 묶어있는 중에,

    뭐가 제대로 동작하지 않거나, 원하는 성능이 안나오면,
    원인분석을 해야만 합니다.

    이때 기준값을 인증 TBT4케이블이 필요하게 됩니다.

    이 TBT4케이블로 각 노드단계에서 문제가 있는지, 없는지를
    TEST하여 확인하셔야 원인분석이 가능하게 됩니다.

    추가 이야기로

    1) Intel이 준 썬더볼트3 프로토콜을 USB-IF받아서 USB4를 만드는 중간에

    2) Display port 표준이 끼어듭니다.
    DP1.4에서 DP2.0을 USB4기반으로 만들겠다고 선언합니다.

    그러면서 기존 DP커넥터 표준도 버리고,
    USB TypeC로 결정을 합니다. (80G)

    [8K] Intel, 차세대 8K비디오 전송규격 DisplayPort 2.0을 불러오는 Linux 패치 게시 - DP 2.0을 지원하는 DG2 Alchemist
    https://cafe.naver.com/mk802/43694

    이게 USB4와 향후 DP2.0 그리고 썬더볼트4의 만남이고,
    2020년대 후반을 이끌어갈 멀티미디어 통신 표준(100W Max)입니다.

    ** (주) 차세대 USB 파워딜리버리(PD) 250W는
    다른 개념의 규격이므로, 위의 것과 섞어서 이야기하면
    내용이 복잡해 지므로, 분리해서 보시면 되겠습니다.

728x90







안녕하십니까 ? EddyLab입니다.











오늘은 간단하게 Thunderbolt (썬더볼트 / TB) 와 USB4 악세서리 제품 구입시,

100% 신뢰할 수 있는 구입가이드를 먼저 소개를 해 드립니다. ^^





썬더볼트 악세서리 제품관련으로,

특별하게 제품에 대한 Spec을 보거나,

다른 사용자 경험기를 보시고 판단하실 것이 아니라.



Intel인증 제품인지를 먼저 확인 하시면

100% 문제없이 구입이 가능하십니다. ^^











https://thunderbolttechnology.net/



Thunderbolt Technology Community



thunderbolttechnology.net





Thunderbolt (썬더볼트 / TB)는

Intel에서 애플과 협력으로

만들어낸 표준으로, 애플에서 적극적으로 채택을 하고 있습니다.





썬더볼트 지원 포트에도 반드시 번개표시를 확인하셔야만 합니다.
같은 USB-C 포트입니다만,  USB3 or 4 또는 DP2.0  등의 여러가지 다른 기능이 지원 될 수 있습니다.





썬더볼트 환경을 구축하시면,

수많은 케이블 (Data전송 및 전원)을 단순화 시켜서,

PC나 모니터 등을 1개의 썬더볼트 케이블 1개로 처리가 가능해 집니다.







Intel의 Thunderbolt 콘트롤러 칩셋을 써야지만 제대로된 성능을 낼 수 있습니다.

물론 최근에는 Thunderbolt 칩셋 대체 인증 칩셋도 있습니다.









이러한 상황에서

업체에서 Thunderbolt 호환 악세서리 및 케이블 제품을 만들어서 출시는 할 수 있습니다만,





Intel에서는 별도로 Intel인증이라는 품질인증 제도를 두고,

Intel에서 인증받은 제품을 따로 관리하고 있습니다.



요는 Thunderbolt라는 번개로고가 있다고 해서,

Intel에서 인증받은 제품이 아니라는 이야기 입니다. ^^;;



케이블 제조사에게

썬더볼트 Intel인증에 대해서 문의를 해 보니,
상당한 인증비용이 들기 때문에

Intel인증의 경우, 제품비용이 상승하는 원가요인이 된다고 합니다. ^^;;






하기 Intel 썬더볼트 인증 제품

사이트 링크로 들어가셔서,





Intel 썬더볼트(Thunderbolt / TB) 제품인증 사이트 :

https://thunderbolttechnology.net/products









Intel 인증 제품 검색창에

Category / Company 를 기준으로 검색을 하시면

원하시는 제품이 Intel 인증을 받은 제품인지를

구입전에 확인 하실 수 있습니다. ^^



중요한 점은



Intel인증 썬더볼트 케이블은

썬더볼트3 와 썬더볼트4 와 같은 케이블 종류에 따라서도 인증을 별도로 받아야 하고,

케이블 길이가 달라져도

각각으로 Intel 인증을 따로 받아야 하는 것으로 알려져 있습니다.



TB4 1M 케이블을 인증 받더라도,

TB4 2M 케이블은 인증이 안되어 있을 수 있다는 것 입니다. ^^;;

(주) Passive / Active 종류로 서로 다르게 인증을 받아야 합니다.





애플제품도 인증을 받아야 하고,

최신 노트북등도 인증 제품 목록에 들어가 있습니다.



Intel Evo 노트북은 기본적으로 썬더볼트4가 반드시 탑재되어져 있습니다.







예를 들어서



Category 기준으로 "Cable"제품을 선택하고,









제품회사명으로 "Cable Matters" 으로 설정한 후,

바로 아래쪽의 "Apply"를 누릅니다.



Cable Matters 회사는 미국 회사로서

다양한 Cable 표준관련 인증 제품을

제일 빨리 시장에 출시하는 유명한 회사 입니다. ^^





하기와 같이,

Cable Matters사의

Intel 인증 썬더볼트 케이블 제품 목록을 확인 할 수 있습니다.



하기와 같이, 같은 종류의 케이블이지만,

길이에 따라서도 별도로 Intel 인증을 받아야 하므로,

케이블 성능은 똑같지만, 케이블 길이가 달라서 Intel 인증제품 종류가 많습니다.











THUNDERBOLT 4 케이블 구입

Thunderbolt 4 케이블은 비싸고, 시장에서는 때때로 케이블들을 찾기가 어려울 수 있다.
게다가 기본적으로 USB-C 케이블처럼 생겼다는 사실,
잘못된 케이블에 돈을 쓰고 그것을 후회하기 위해 사는 것은 쉽다.

Thunderbolt 4 케이블을 찾는 일은 사실 간단하다.



숫자 4가 새겨진 썬더볼트 기호를 찾아봐야만 합니다.



[Cable Matters] Intel 인증 40Gbps Thunderbolt 4 USB C Cable with 100W Charging (2M)





먼저 TB4케이블을 하나 찍어서 보면,

Intel 인증 40Gbps TB4케이블 제품 설명이 보입니다.



Cable Matters

브랜드사 제품인 것을 알 수 있습니다만,

이 내용만으로는 정확한 내용을 알 수 없습니다.



아래쪽에 Product Website 링크를 눌러 보면







브랜드사 홈페이지 제품 사이트로 들어가게 되고,

제품 ID와 가격 정보를 확인 하실 수 있습니다.



그리고 Size(ft)에 6.6ft 케이블 길이가 1가지라는 것을

확인 할 수 있습니다.



6.6ft = 약2M 케이블로 이는 Active타입 케이블 이네요..



TB4로 2M 길이가 제일 긴 케이블이고,

1M는 Passive 2M는 Active 방식 케이블입니다.



그러다보니 가격이 $58.99 / 1EA 로 어마어마 하네요.







같은 Cable Matters 브랜드사 제품으로,

TB3 1M 케이블 입니다.







참고로 악세서리로 유명한 Belkin사 Intel 인증 썬더볼트 악세서리를 모두 확인 해 보면,

Intel 인증 썬더볼트 악세서리는 8개가 전부이네요 ^^;;



아직 TB4 케이블은 출시를 하지 않은 것 같습니다.







이와 같이,



썬더볼트 악세서리 (케이블, 독 등)의 제품을 구입하실 경우,

사전에 Intel인증 제품 사이트에 방문하시고



인증을 받은 제품인지를 사전에 확인을 하시기 바라겠습니다.





만일 Intel인증을 받지 않은 썬더볼트 제품을 사용시 문제가 있습니까 ?



썬더볼트 케이블로 연결되는 본체 (노트북, PC) 내에는

Intle 썬더볼트 콘트롤러 (또는 Intle 인증 3'rd 콘트롤러)와

초고속으로 Data/전원을 전송하게 됩니다.



서로 통신규약이 정확하게 맞아야 하고,

그래야지만 썬더볼트의 최대의 속도를 제대로 낼 수 있다고 생각하시면 되겠습니다.
























썬더볼트4(Thunderbolt4 / TB4)와 USB4의 차이점









THUNDERBOLT 4 VS. USB4


스펙에 따르면 "Intel"에서 USB 그룹에 썬더볼트 프로토콜을 기부했고,
그리고 그것은 USB 4사양의 기초가 되었다."


두 표준 모두 40Gb/s의 최대 대역폭을 자랑하지만 Thunderbolt 4의 경우 최소 요구 사항인 반면 USB4의 경우 최소 사양은 실제로 20Gb/s임을 명확히 했다.



비디오의 경우, USB-4의 최소 사양도 매우 낮으며 PCIe도 선택 사항이다. 이는 서로 다른 기계들 사이에서 USB4 포트들 사이에 잠재적인 불평등을 야기하기 때문에 Thunderbolt 4는 "현재 전체 2개의 4k 디스플레이 (2개의 dp1.4 스트림)와 전체 4개의 PCIe 3세대 레인이 필요하다."

매개변수 Thunderbolt 4 USB4
최소 속도 40Gb/s 20Gb/s(40Gb/s 권장)
외부 모니터 지원 2x4K 디스플레이 또는 1x8K 디스플레이 디스플레이 1개(분해능 없음)
최소 데이터 요구 사항 PCIe 32Gb/s
USB 3.2 10Gb/s
USB 3.2 10Gb/s
PC 충전 포트 최소 1개 없는
추가 TB 포트가 있는 액세서리 지원 4까지 없는
네트워킹 지원 아니요.





https://muritzy.tistory.com/2634



Thunderbolt 4 vs USB 4: 차이점은?

Thunderbolt 4 vs USB 4: 차이점은? 하이라이트 Thunderbolt 4 포트는 USB4보다 더 다재다능할 수 있다. 인텔은 Thunderbolt 4를 현대식 CPU에 통합해 추진하고 있다. Thunderbolt 4 케이블은 여전히 찾기 어려움..

muritzy.tistory.com









썬더볼트4와 USB4는

하기와 같이 PCIe에 DP 비디오 / 오디오 신호 (DP Alt Mode)를 보내기 때문에,

DP1.4기반의 8K@60fps DSC가 지원되기 떄문에 가능한 것 같습니다. ^^

(향후 USB4는 DP2.0지원으로 업그레이드 될 것 입니다. )









USB케이블은 USB-IF 인증을 통과해야지만,
USB로고를 쓸 수 있습니다. (E-Mark도 동일합니다.)

그러므로 USB4케이블 제품은
하기 USB-IF 인증 사이트에서 검색을 하시면
100% 신뢰할 수 있는 제품을 구입 하실 수 있습니다.





참조로 USB 악세서리 업체에서 USB-IF 인증을 받으려면,
USB-IF 맴버에 가입을 먼저 해야 하므로,
제품 회사의 정보가 모두 USB-IF에서 확인이 가능합니다.



USB케이블 USB-IF 인증 검색 사이트 :

https://www.usb.org/products ⇐ 링크









하기와 같이, SEARCH 창에,  브랜드명을 입력하여 검색이 가능합니다.



 "Cable Matters" 을 입력한 후,

바로 아래쪽의 "Filter"를 누릅니다.





"Cable Matters"의 USB인증 제품 목록을 확인할 수 있습니다.



목록 맨 위에,



Cable Matters USB4 Cable (40Gbps) with Power Delivery - 1M

인증일자 : 2021년4월12일



USB4 cable은 20Gbps와 40Gbps 2가지가 있으므로,

반드시 사전에 체크를 하셔야 합니다.






















그리고, 조금전에

TB3 NVMe 40G 케이스 + PCle4 NVMe FireCuda520 (500G)를

M1 Mac Mini에 연결해 보았습니다.













포멧은 APFS로 하였습니다.









속도측정으로는 하기와 같은 성능이 나왔습니다.







위의 속도가 실제 체감이 되지 않으시겠지만,



60G 영상 Data를 Lan Samba기반으로 30분 걸려서

Mac Mini에 복사를 해 놓고,



다시 TB3 40G NVMe에 복사를 해서 올리는 시간은

불가 수초에 복사가 완료 되었습니다. ^^;;



저도 40G 썬더볼트 전송속도로

4K블루레이 Data를 복사해 본 것은 처음이라서

이정도 체감속도일 줄은 몰랐네요 ^^;;







이 test전에

PCle2 NVMe 250G로도 test를 해 보았을때와는

차원이 다른 전송속도를 내 주네요...





초고속 전송속도를 위해서는

반드시 PCle4 NVMe 메모리를 쓰셔야만 합니다.







감사합니다.






참조기사)



THUNDERBOLT-CERTIFIED VS. THUNDERBOLT 호환?



지난 주 OWC는 세계 최초의 Thunderbolt™ 3 인증 버스 동력 스토리지 인클로저 OWC Deprivate Express를 출시하면서 또 하나의 업계 이정표를 발표했다. 현재 선주문이 가능하며, 8월부터 선적을 시작할 예정이다.



익스프레스 사절은 많은 관심과 흥미를 유발했지만, 많은 사람들이 '썬더볼트 인증'이라는 것이 무슨 뜻인지 물어보기도 했다. 결국, 현재 시장에 Thunderbolt 호환 버스 동력 인클로저가 몇 개 있다. 잠시 후 호환성을 찾겠지만 인증부터 얘기합시다.



Thunderbolt 인증은 빅딜(Big Deal)임

Thunderbolt 인증 제품이 없는 문제는 신뢰성과 신뢰성의 하나이다. Thunderbolt 기술은 Intel의 자산이기 때문에 제품이 인증되지 않는 한 최고 성능에서 일관되게 원래대로 작동할지 확신할 수 없다. 인증 없이는 현재 또는 나중에 Thunderbolt의 모든 기능을 미래의 OS 또는 칩셋 펌웨어 업데이트로 활용하여 제품이 안전하고 효율적으로 작동한다는 보장이 없다.



애플과 인텔 모두 제품 인증을 위해 엄격한 테스트를 필요로 한다. 시간이 걸리는 프로세스지만 Thunderbolt의 일관된 경험을 보장하고 신뢰할 수 있는 운영, 검증된 안전성, 견고한 데이터 보안, 지속적인 호환성 등으로 예상치 못한 문제를 방지한다. 그렇기 때문에 OWC는 제품의 품질과 신뢰성에 있어서 어떠한 희생도 하지 않는다.



Thunderbolt 호환성 vs. 인증

"썬더볼트 호환"은 USB-C 기기에 사용되는 업계 마케팅 용어다. 그 문구는 유기적으로 진화하여 혼동될 수 있다 우리 OWC는 또한 USB-C 제품에 대한 용어를 채택했지만 항상 제품 문헌과 마케팅 자료에서 그것이 의미하는 바를 설명하기 위해 최선을 다한다.



그렇다면 Thunderbolt 3 호환 장치란 무엇인가? 간단히 말해, 이것은 컴퓨터의 Thunderbolt 3 포트에 꽂을 수 있는 USB-C 장치 입니다. 단, 최대 4배 빠른 속도와 최대 6대의 기기를 데이지 체인화하는 기능 등 Thunderbolt 3 기술의 이점을 누리지 못할 것이다.



다시 말해 Thunderbolt 호환 장치는 진정한 Thunderbolt 솔루션이 아니라 동일한 USB-C 연결을 활용한다. Thunderbolt 3이 장착된 컴퓨터는 모든 USB-C 장치를 지원하지만, 실제 Thunderbolt 장치만 Thunderbolt 3이 제공하도록 설계된 더 높은 성능 기능, 인증된 신뢰성 및 안정성을 제공한다.



USB-C와 Thunderbolt 3의 차이점에 대한 자세한 설명은 Rocket Yard 기사 "Thunderbolt 3과 USB-C의 차이점은 무엇이며 어떤 것을 사용해야 하는가?



Defender Express 인증

OWC Specialty Express – 세계 최초의 Thunderbolt™ 3 인증 버스 동력 스토리지 인클로저



앞서 언급했듯이 디프터 익스프레스에 대한 인증은 엄격한 절차였습니다. 왜? 드라이브를 직접 설치할 수 있는 베어 인클로저이기 때문이다. 이는 과거 및 현재 모든 제조업체에서 2280 M.2 NVMe SSD를 지원하도록 보장해야 한다는 것을 의미하며, 이는 매우 어려운 작업이었습니다. 우리는 모든 다양한 드라이브로 버스에 대한 전력 영향을 포함하여 많은 요인을 고려해야 했다 – 이 오류를 범하면 장치 작동, 위험 데이터 손실, 심지어 호스트 또는 체인의 다른 장치까지도 손상시킬 수 있다. 이것은 많은 작업, 시간, 그리고 테스트가 필요하다.



하지만 그것은 노력할 가치가 있었다. 현재 Thunderbolt 버스에서 사용할 수 있는 다른 버스 동력 0GB 인클로저는 없다. 그리고 인증을 받는다는 것은 그것이 항상 효과가 있을 것이고 항상 지원될 것이라는 것을 의미한다.



https://eshop.macsales.com/blog/63419-thunderbolt-certified-vs-thunderbolt-compatible/



What is Thunderbolt-Certified vs. Thunderbolt-Compatible?

The OWC Envoy Express has generated a lot of interest and excitement, but it has also led many people to ask what it means to be "Thunderbolt-certified." Let's explain.

eshop.macsales.com



+ Recent posts
