최근에 1달동안 썬더볼트와 USB4 Cable 관련 공부를 하면서

나름 쉽게 이해할 수 있도록 정리를 해 보려고 노력해 보았는데,



정리 하면 할 수록 자꾸만 기술적인 내용으로 설명이 진행되다 보니,

더 복잡하게 설명이 되어가게 되더군요 ^^;;



정말로 이 만화와 같이, 같은 Type-C 포트이면서,

서로다른 표준으로 아주 복잡하게 보여지게 되어 버립니다. ㅎㅎㅎ







그래서, 좀 더 이해를 돕기 위하여,

USB Type-C (이하 USB-C로 표기) 커넥터 비교에서

기존 USB 3.0 / 3.1 Gen 시리즈들을 잊어버리시고



USB4와 썬더볼트 표준만 이해하시면 되도록 단순화 하여 설명드리겠습니다.





총론...

썬더볼트4(이하 TBT4로 표기)는 최상위 Spec으로
썬더볼트3(이하 TBT3로 표기)USB4를 모두 호환성을 가지고 있습니다.

그러므로, 잘 모르시면 TBT4 cable 1개를 구입해 놓으시고,
Cable관련 문제가 있을때, 이 TBT4 cable을 꼽아서 비교해 보시면
결선관련 문제 판단을 하시기가 용이합니다.

그러나, 문제는 TBT4 cable의 가격이 만만치 않다는 점 입니다.

댁에 TBT4 cable은 1개를 가지고 쓰시면서,
추가 구입 cable은 나름대로 판단하셔서
USB4나 TBT3 cable을 섞어서 사용하실 수 밖에는 없게 됩니다.







USB4 나 썬더볼트(TBT) 기능과 악세서리를 찾으시는 분은
USB4나 썬더볼트(TBT)가 포함된 PC나 노트북을 가지고 계시거나,
앞으로 구입을 예정하시는 분들일 것 입니다.

하기와 같은 IT환경을 단순화된 정돈 환경으로
구축하기 위한 분들 이실 것으로 판단됩니다. ^^





https://youtu.be/IhXmR2jZRHg





이와같이, USB4나 썬더볼트(TBT) 관련 기기를 가지고 계시거나,

또는 구입 예정자 분들을 대상으로 설명을 드리는 내용으로 정리를 하겠습니다.





Type-C 커넥터 종류로 통일한다고, 쉽게 이해할 수 있는 것이 아니다



정확한 기술명칭은 "USB Type-C" 입니다만,
Apple에서 이를 줄여서 "USB-C"라고 표기하면서,
일반적으로 "USB-C"라고들 부르고 있습니다.  ^^

Apple은 Intel과 함께 IEEE 1394 (FireWire)를 대체하는 썬더볼트 전송기술을 개발하였고,

그래서 많은 Apple기기에 썬더볼트 지원 USB-C포트가 탑재되어져 있습니다.

Intel에서는 2021년 부터

"Intel Evo"라는 노트북 인증제도를 시행하고 있고,



Intel 11세대 타이거레이크 CPU기반부터
Intel Evo 인증 노트북에는
썬더볼트4 / USB4 포트가 반드시 포함되어져 있습니다.



2021년 부터 windows OS에서
USB4나 썬더볼트를 지원하는 포트 기기가 증가하면서,
사용자 분들이 많이 증가 될 것이라고 예견되어지고 있습니다.





썬더볼트(TBT) 기술은 썬더볼트1,2 ==> 썬더볼트3(TBT3) ==>

그리고 현재 썬더볼트4(TBT4)까지 나왔고,

최근 몇년 후 목표로 썬더볼트5 기술개발도 하고 있다는 소식이 전해졌습니다.





Intel 썬더볼트 기술 공식홈페이지 :



https://thunderbolttechnology.net/



Thunderbolt Technology Community



thunderbolttechnology.net





하기 사진은 TBT3와 TBT4 커넥터 비교 입니다만,
USB4도 역시 동일한 형태합니다. ^^
커넥터에 마킹이 없으면 구분하기도 어렵습니다. ㅠ.ㅠ

Windows에서 Thunderbolt를 지원하는 USB Type-C 포트를 갖춘 PC나 노트북이 증가하고있다.





여기서 다들 어려워 하시는 점은
PC나 노트북에 USB-C포트가 있는데,
썬더볼트가 지원되는 기기인지 ? 확인을 하실 것 같습니다.

하기 USB-C포트 옆에 마킹이 있거나, 아에 없을 경우가 있습니다.



썬더볼트(TBT)의 경우는 반드시 번개마킹이 있게끔 강제화 되어져 있습니다.

USB4는 USB4라고 마킹이 되어 있습니다.



TBT와 USB4가 모두 표기되어지는 경우도 있는데

번개마크 / USB4 라고 적혀 있는 경우도 있습니다.





​Q) 그러면, 번개마크나 USB4라고 표시된 USB-C 포트에서만

썬더볼트(TBT)나 USB4 cable을 쓸 수 있는 것인가요 ?



==> 아니요.. TBT와 USB4는 USB3.1의 기술 호환을 가지고 있기 때문에,

그냥 쓰셔도 무방합니다. ^^

단, TBT와 USB4의 최대전송속도 및
비디오 멀티미디어 전송은 지원되지 않습니다.





하기 사진과 같이 Apple iPad Pro와도 연결하여
사용(썬더볼트허브도 사용가능)하셔도 됩니다.

참고로 이 글에서 사용한 Thunderbolt 4 케이블은 Intel 인증받은 Cable Matters의 "107032-BLK-1m" 케이블입니다.

출처 : https://pc.watch.impress.co.jp/docs/topic/feature/1341762.html





Thunderbolt 4 인증 요구 사항

  • Thunderbolt 3의 최소 비디오 및 데이터 요구사항의 2배 지원
  • 2개의 4K 디스플레이 및 1개의 8K 디스플레이 지원
  • 최대 3000 MB/s 의 스토리지 속도를 지원하는 32Gbps PCIe
  • 최대 4개의 Thunderbolt 포트를 위한 도크(dock) 지원
  • 최소 한 개의 컴퓨터 포트에서 PC 충전
  • Thunderbolt 도크(dock)에 연결 시 키보드 및 마우스 터치로 절전모드에서 컴퓨터 전원을 켤 수 있음
  • 물리적 DMA 공격을 예방하는 인텔 VT-d 기반 직접 메모리 접근(DMA) 보호


이러한 스펙을 충족 해야 인텔로부터 인증을 받을 수 있게 된다.







TBT3 허브 개념도







USB4



USB4의 탄생은 Intel의 기술 제공으로 부터 시작하게 되었습니다.



원래 Intel은 USB포럼과 경쟁구도에서 썬더볼트를 만들었습니다만,
USB표준에 밀려서, 힘을 쓰지 못하고 있었습니다. ^^;;

이러한 경쟁구도에서 벋어나고자,



2019년 3월 4일에

Intel에서는 USB-IF포럼에 썬더볼트3의 프로토콜을 무상 제공을 하였습니다.

https://pc.watch.impress.co.jp/docs/news/1172948.html



Thunderbolt 3が「USB4」として登場へ

 Intelは4日(現地時間)、独自で開発してきたThunderbolt 3プロトコル仕様を、USB Promoter Groupに提供したと発表した。

pc.watch.impress.co.jp





그리고 USB-IF는 Intel에서 무상으로 받은 썬더볼트3 프로토콜을 기반으로,



기존 20G대역폭을 옵션추가로로 40G대역폭까지 쓸 수 있는

썬더볼트4 동급의 "USB4" Spec을 2019년 9월 3일에 발표를 하게 됩니다.



USB4는 기존 USB와 호환성을 유지하면서.
USB3.2 20Gbps 대비도 USB4는 2배 대역폭이 넗어진 것 입니다.



USB4에서는 40Gbps의 데이터 전송이 인증된 하나의 USB-C 케이블이나, 기존의 USB-C 케이블을 듀얼-레인으로 연결해 최대 40Gbps의 데이터를 전송할 수 있다.(자료: USB-IF ) 출처:  https://www.zoominlife.com/1489  [ZOOMINLIFE.COM]





USB4에는 일반 Spec으로 USB4 20Gbps를 지원하고,

옵션으로 USB4 40Gbps를 지원하고 있으므로,

반드시 USB로고에 있는 숫자를 확인 할 필요가 있습니다.



https://pc.watch.impress.co.jp/docs/news/1205353.html



40Gbps転送を実現した「USB4」の仕様が公開

 USB Implementers Forum(USB-IF)は9月3日(現地時間)、「USB4」の仕様を正式公開した。USBボードメンバーは本日より仕様を公式サイトからダウンロードできる。

pc.watch.impress.co.jp









USB-IF 인증 USB4™ 케이블(40Gbps)(Power Delivery 포함)



그래서 USB-IF 인증을 받은 제품에는

왼쪽로고가 제품 포장지에 "CERTIFIED USB40™ Gbps"
으로 표시되도록 되어 있습니다.

숫자 40Gps은 Speed를 나타내는 것이므로, 쉽게 판단 하실 수 있습니다.






그리고 cable 제품에는

위와 같은 마킹이 들어가게 됩니다.

(주) 비인증 USB4 케이블은 왼쪽의 "CERTIFIEED" 로고를 쓸 수 없습니다.

그러나 Cable제품에는 동일한 로고를 쓸 수 있으므로, 착오가 없으시기 바라겠습니다.



기술적 차이 분석



하기 내용처럼 설명 하면 사실상 복잡합니다 ^^;;





Thunderbolt4 지원장치는 포트에 대한 PCI Express 대역폭에서 최소 32Gbps를 보장해야 합니다.
속도 보장은 모든 Thunderbolt4 호환장치가 최소 2개의 4K 외부 디스플레이 또는 단일 8K 디스플레이를 지원한다는 것을 의미합니다 .







1) 하기 내용을 먼저 이해하신 후,



Thunderbolt 4 컴퓨터 및 케이블은
기존 Thunderbolt 3 액세서리 및 케이블과 완벽하게 호환되는 확장 가능합니다.



최대 40Gb/s의 퍼포먼스를 제공하는 썬더볼트 케이블은
썬더볼트허브, eGPU, 외장SSD, Monitor 디스플레이등을 1개의 케이블로 간단히 연결할 수 있습니다.

그러므로, 반드시 썬더볼트4 cable이 필요한 장치 이외에는

호환용 썬더볼트3 (40Gbps) 또는 USB4 cable을 사용하여도 문제 없습니다.
총 6개까지 썬더볼트 / USB4 기기를 체인방식으로 연결하여 사용가능합니다.





2) USB4, TBT3, TBT4  악세서리 구입시
반드시 확인해야 할 내용만 아시면 쉽게 이해하실 수 있습니다.

  썬더볼트4 (TBT4) 썬더볼트3 (TBT3) USB4
인증, 비인증 제품 Intel 인증 / 비인증 Intel 인증 / 비인증 USB-IF 인증  / 비인증
Speed :
- 20G (패시브타입)
- 40G (액티브타입)
100% 40G (액티브타입) - 20G (패시브타입)
- 40G (액티브타입)
- 20G (패시브타입)
- 40G (액티브타입)
케이블 길이 1M 이하 / 1M / 2M 1M 이하 / 1M / 2M 1M 이하 / 1M / 2M
Power (E-mark)
- 비인증 케이블의 경우, E-mark를 반드시 확인 하셔야 합니다.
MAX 100W
20V/5A
MAX 100W
20V/5A
MAX 100W
20V/5A

* 썬더볼트4(TBT4)는 최상위 Spec으로 어떠한 기능도 소화를 해 냅니다.
USB4 / 썬더볼트3(TBT3)는 TBT4에 비해서 약간 지원 기능이 부족합니다.





썬더볼트케이블 길이관련으로
예전에 썬더볼트 케이블은 1.5M까지만 유효하다는 이야기가 있었습니다만,
현재는 Intel 인증케이블로 2M 거리까지는 게런티가 되고 있습니다.







Intel 인증USB-IF인증 관련으로 하기 링크를 참조해 주시기 바랍니다.



100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt4 (썬더볼트4 / TB4) & USB4 제품 구입가이드

https://muritzy.tistory.com/2613



**** 100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt4 (썬더볼트4 / TB4) & USB4 제품 구입가이드

안녕하십니까 ? EddyLab입니다. 오늘은 간단하게 Thunderbolt (썬더볼트 / TB) 와 USB4 악세서리 제품 구입시, 100% 신뢰할 수 있는 구입가이드를 먼저 소개를 해 드립니다. ^^ 썬더볼트 악세서리 제품관련

muritzy.tistory.com





Intel 썬더볼트 인증관련으로 개인의견을 좀 드리자면,

TBT3 cable과 TBT3허브는 이미 기술이 나온지 좀 되었고,

TBT3 Cable업체와 허브 업체의 제조기술이 약간 평준화가 되어지면서,
비인증 TBT3케이블도 어느정도 사용자의 사용경험으로 검증된 제품들이 몇몇 입니다. ^^

이미 사용자로 경험으로부터 자체검증된 TBT3 Cable과 허브는
저렴하므로 구입하여 쓰셔도 무방할 듯 합니다. (E-mark 확인필요)

그러나 USB4와 TBT4 cable은

아직까지 제조사에서도 정확한 품질기준으로 만들어내지를 못하기 때문에,

(일부 TBT3 cable을 USB4 또는 TBT4 cable로 마킹만 바꿔서 판매하는 경우도 있습니다.)

제품성능의 평준화가 이루어지기 전까지는
USB4와 TBT4 cable은 반드시 인증제품을 추천해 드립니다.





Intel 썬더볼트 인증관련으로는 지정 cable을 써야 하고.
노이즈 대책 설계등으로 매우 까다로운 조건이라고 합니다.

그리고 TBT4의 경우는 USB4의 Spec도 같이 인증test조건으로 들어가기 때문에

인증을 위한 test항목도 매우 많다고 합니다.


그리고 인증 비용도 매우 비싸서,
고가로 케이블을 판매하는 왠만한 브랜드사가 아니면

대응이 어렵다고 합니다. ^^;;

USB4 인증은 USB-IF에 회원으로 가입하여

매년회비를 지불하면서 각 제품별로 인증을 받아야 하는 방식으로,

HDMI포럼 인증과 유사한 비용과 방식으로 이루어지고 있습니다.

이러한 각종 인증제도로 인하여 제품 가격의 상승이 있습니다만,
소비자입장에서 정당하게 지불한 제품이 정상적인 동작을 하지 않는다면,
난감할 수 밖에는 없습니다.

그러므로, 댁내에 인증케이블 1~2개는 구입하여 사용하시면서,

다른 비인증 제품과 혼용하여 사용하시다가,
제대로 성능이 나오지 않으면 비교 test를 해 보시는 편이
좋을 것 같다고 판단합니다.






하기 3가지 종류의 cable을 준비해서 연동 test를 하였습니다.





썬더볼트4(40G), USB4(40G), 썬더볼트3(40G) 입니다.



1M짜리 cable을 구입하고 싶었지만,

가격이 비싸서, 그나마 조금 저렴한

0.8M 길이 케이블로 구입하였습니다. ^^;;

(참고로 USB4와 썬더볼트4 2가지 케이블은 공식인증받은 케이블입니다.)





(좌) Cable Matters 0.8M 썬더볼트4 (40G) Intel 인증 케이블

(중간) CableTime 1M 썬더볼트3 (40G) 미인증 케이블

(우) Cable Matters 0.8M USB40 (40G) USB-IF 인증 케이블





1. Cable Matters 0.8M USB40 (40G) USB-IF 인증 케이블





2. Cable Matters 0.8M 썬더볼트4 (40G) Intel 인증 케이블



3. CableTime 1M 썬더볼트3 (40G) 미인증 케이블




썬더볼트 NVMe Read / Write 속도 측정 test



11세대 i5 NUC + PCle NVMe (내장설치)







11세대 i5 NUC + 썬더볼트3 외장 HDD + PCle Gen4 NVMe (FireCuda)





요즘 M.2 NVMe SSD도 속도차이가 있어서,

빠른 전송속도를 원하시면, PCle Gen4를 선택 구입을 하셔야만 합니다.





참조자료)



앞서 M1 Mac mini 썬더볼트4에서,

위와 동일하게, NVMe PCle Gen4를 넣어서 test한 결과입니다.



Mi Mac Mini 썬더볼트 속도 측정



https://cafe.naver.com/mk802/42686





M1 Mac mini 썬더볼트4와 11세대 i5 NUC 썬더볼트4의

속도차이는 없는 것으로 확인 되었습니다.



결론은 NVMe SSD의 사양만 잘 확인해서

NVMe PCle Gen4로 구입하시기 바라겠습니다.



4K and 8K Video Support Dual 4K or Single 8K @ 60Hz   /   Up to 90W of Power Charge your device ultra fast
One Universal Port, Multiple Protocols   /   Supports up to Four Thunderbolt 4 Ports



Thunderbolt Accessory Configurations


More ways to connect than ever before









추가내용 210823)

(이미지 크레디트: 소네트)



(이미지 크레디트: 소네트)



https://www.tomshardware.com/news/sonnet-launches-echo-11-thunderbolt-4-dock?utm_campaign=socialflow&utm_medium=social&utm_source=twitter.com



Sonnet Unveils 10-in-1 Thunderbolt 4 Dock with 8K Support

Sonnet reveals a 10-in-1 TB4 docking station.

www.tomshardware.com




네이버스토어
USB4 정식인증 40Gbps USB3.1 100W 고속충전케이블 1M 맥북 EVO 노트북
https://smartstore.naver.com/eddylab7/products/5831463130



PD 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



Intel 8K60 HDR은 올림픽 서버용으로 112코어 CPU + 384GB 메모리를 사용합니다.



올해 도쿄올림픽은 막을 내렸고, 경기 중계를 위해 8K 촬영 이 사용됐다.

정확히는 8K , 60fps , HDR , 인텔이 기술지원을 하고 있다 . 처리하기 위해 8K 비디오, 인텔은 고급 서비스의 전체 설정 4 웨이 (112) -core CPU를 , 메모리가 384기가바이트을 .


일본은 8K  발전을 중시 하는 나라 중 하나 입니다

NHK 는 일찍부터 8K 영상 프로그램을 준비하고 있습니다
이번 올림픽에서 일본의 일부 방송은 8K 영상 이 될 것 입니다 물론 누구나 이러한 8K를 상상할 수 있습니다 방송은 주로 쇼 테크놀러지라 활용 이 가능하지만 아직까지 8K로 올림픽을 관람하는 사람은 거의 없다.


이번 8K 올림픽 영상은 캡쳐, 처리, 스트리밍, 디스플레이 모두 8K 원스톱으로 진행되며, 해당 영상은 Sony F65 8K 카메라로 촬영되었으며, 원본 데이터는 H.265 로 인코딩 되어야 합니다. 기술 지원의 일부는 인텔 이며, 이를 위해 고성능 서버 세트를 갖추고 있습니다.


이것은 서버가 사용 4- 방법 제온 플랫티늄 8380H에 후자는, 프로세서 (28) 의 코어 (56) 의 스레드, 총 112 개의 코어 (224 개) 와 스레드 3백84기가바이트 DDR4의 메모리, 하드 디스크 또한 인텔  Optane 900P 4백80기가바이트 된 일련

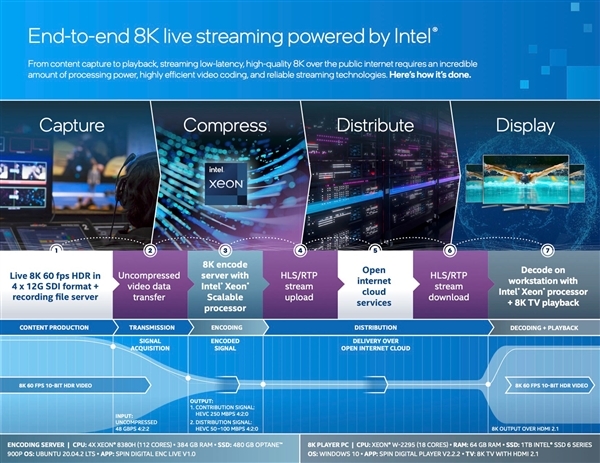

전 공정 인 다음과 같이:



https://news.mydrivers.com/1/775/775203.htm



Intel 8K60 HDR拍奥运 服务器用上112核CPU+384GB内存

今年的东京奥运会已经结束,这次的比赛转播还用上了8K拍摄——准确地说是8K、60fps、HDR,提供技术支持的是Intel。为了处理8K视频,Intel组建了一套豪华服务器,总计4路112核CPU,内存

news.mydrivers.com



OBS(올림픽 방송 주관)에서

이번 동경올림픽에서 Live 8K60fps HDR + 4x 12G SDI로 운영을 했다고 합니다.



아직 실시간 방송은 IP로 하기는 어려움이 있나보군요





하기 내용은 이번 동경 올림픽에서

Intel에서 동일한 방송장비로 별도로 8K Live test도 한 Youtube 내용이 있습니다.

8K Live Streaming over the Internet Showcased by a Group of Industry Leaders


https://youtu.be/HRcRYiBkDnA

The demonstration was presented on December 9th, 2020 at multiple locations worldwide, and organized by Intel (US), NHK Technologies (Japan), PSNC (Poland), Spin Digital (Germany), and Globo (Brazil). The original 8K HEVC stream can be found here:

https://drive.google.com/drive/u/0/folders/1wrqiwt--nkimh94HzTaegRZ9ZgQZkGLX



8K HEVC - Google Drive

이 폴더에 파일이 없습니다.이 폴더에 파일을 추가하려면 로그인하세요.

drive.google.com





위의 8K Demo파일 (16G)를 받으신 후,



팟플레이어로 위의 8K@60fps HDR 데모파일을 재생시,

LAVFilters 코덱이 요구되는데,
하기 win용 링크 파일을 설치하시면 됩니다.

Nevcairiel/LAVFilters
https://github.com/Nevcairiel/LAVFilters/releases



Releases · Nevcairiel/LAVFilters

LAV Filters - Open-Source DirectShow Media Splitter and Decoders - Nevcairiel/LAVFilters

github.com







하기내용과 같은 정보로 보입니다.



이 파일은 8K영상 재생 test시

레퍼런스로 쓰시면 되겠습니다. ^^





안녕하십니까 ? EddyLab입니다.









앞서 11세대 i5 NUC를 가지고,

여러가지 방법으로 8K영상 재생 test한 기록을 올리다보니,

내용이 좀 뒤죽박죽이라서 정리가 되지 않은 것 같습니다.





그래서, 마지막으로

21년 상반기 8K영상재생 test까지의

내용을 하기와 같이 표로 정리하여 올려드립니다. ^^



(주) 아직 11세대 타이거레이크 내장 Xe그래픽카드 드라이버도 안정화가 안되어 있고,

팟플레이어도 아직은 내장 Xe그래픽카드 최적화가 되어 있지 않은 상태라서

다소 불안정한 8K@60fps 영상 재생 환경인 것은 맞습니다.



이후 21년 하반기에는 좀 더 최적화가 되어져서

안정적으로 재생지원이 될 것이라 판단됩니다.







추가내용은 크게 3가지 입니다.



1. Memory Speed에 따른 영상 재생 결과물이 다릅니다.

원래 11세대 타이거레이크 모바일 권장 메모리 Speed는 3200입니다만,

기존에 있는 2800을 쓰다가, 3200으로 교체 test를 해 보았습니다.



역시 내장그래픽카드는 메모리일부를 연동하여 쓰다보니

역시 재생속도차이가 발생되는 것을 확인하였습니다.



8K@60fps AV1 재생시 차이가 확연하게 나타납니다.



2. 8K@60fps 8bit SDR vs 8K@60fps 10bit HDR 해상도 설정에 따른

재생능력 차이 확인



타 사이트에서 8K@60fps AV1 아이유 좌절영상이 원활하게 된다는

이야기를 보고서, 어떤 차이점이 있어서 그런가를 이리저리 확인하다보니,



같은 8K@60fps 해상도 기준에서

SDR설정과 HDR설정와의 차이에 의한 재생결과가 달라진 다는 것을

확인하게 되었습니다.



기본적으로 win10 / win11 (이번에 2가지 OS버젼을 비교 확인 하였습니다.)

에서 HDR설정을 하여도, 안드로이드셋탑과 같은 HDR효과는 지원되지 않습니다.

역시 HLG나 돌비비젼, HDR10+와 같은 동적 HDR도 아직 지원되지 않기 때문입니다.



그렇지만, HDR원본 영상을 볼때는

HDR모드로 맞춰야지만 색빠짐 현상 없이 재생이 가능합니다.

(믈론 Youtube에서 HDR영상은 HDR On에서만 가능합니다.)





거의 대부분의 Youtube 8K 영상은 만족스럽게 재생이 되었습니다.





3. 그러나 몇가지 특이점이 있는 Youtube 8K 영상은 아직 좀 더

test가 필요한 것 같습니다.



- 8K@60fps AV1 HLG 영상 (동적 HDR지원)

- 8K@60fps AV1 비트레이트가 매우 높은 영상



2가지 종류의 영상은 아직 정상재생이 되지 않았습니다.







Intel 11세대 i5 NUC 8K영상 재생 test 환경 및

8K 영상 재생 test 결과 목록을 하기 표로 정리해 놓았습니다.



































네이버 UHD미니PC포럼에 걸맞게,

외장그래픽카드를 쓰지 않고, 최대한 미니멀한 HW Spec으로

8K@60fps AV1 재생을 test하였고,



나름 8K 재생에 있어서, 만족스러운 결과를 찾아 내었습니다.





4K시절에 Intel의 4K재생 대응은 너무 느렸었습니다.



2014년 ~ 2019년까지 4K@60fps 10bit HDR 재생을 제대로 지원을 못해서

결국은 안드로이드셋탑에 4K재생시장을 거의 빼았겼다고 볼 수가 있습니다.





8K 재생에서는 4K대응때와 달리,

발빠르게 대응을 하고 있는 것을 확인 할 수 있습니다.



물론 외장그래픽카드 RTX3000시리즈 계열을 써서

좀더 퍼포먼스가 높은 8K 영상 재생 환경을 꾸미실 수도 있습니다만,

소비전력이 상대적으로 엄청 매우 높은 것이 현실 입니다. ㅠ.ㅠ

(제 8K영상 test 게시글에 GTX1660 eGPU와 RTX3900 test내용도 있으므로

참조 하시기 바라겠습니다.)



위에 test한 11세대 i5NUC뿐만 아니라,

EVO 로고가 있는 i5 노트북으로도 동일한 8K재생 환경을 만드실 수 있습니다.





이제는 안드로이드 8K 재생지원 셋탑이 늦게 나오는 형국입니다만,

내년 2022년 상반기에는 지원하는 칩셋이 나올 것으로 예상됩니다만,

아무래도 AMLogic 칩셋보다는

미디어텍이 제일 발빠르게 나올 것으로 추정되고 있습니다.



좀 더 8K 재생환경이 좀 빨리 다양해지는

2022~2023년에는 AV1코덱과 VVC코덱(H.266) 중심으로

8K영상 재생시장이 재편될 것으로 판단되고 있습니다.



참조로 넷플릭스에서도 8K영상 재생 스트리밍을 준비하고 있습니다.

이미 촬영된 영상원본은 8K대응된 영상이라서 문제가 없다고 합니다.



8K영상 전송시, 전송대역이 문제인데,

이는 차세대 AV1압축코덱과 가변프레임 영상전송기술로,

현재 20M대역을 그대로 유지하면서 8K영상을 전송할 계획이라고 합니다.





부족한 test내용이 군데 군데 보입니다만,

재미있게 봐 주시기 바라겠습니다. ^^





앞으로 다가올 8K 재생 시대를 준비하면서,

필요로 되는 기기들과 악세서리를 test 비교하여



쫒아오시는 분들이 좀 더 편하게 안착하실 수 있도록

준비해 보겠습니다.







감사합니다.






[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 재현 test (1) 210322

https://cafe.naver.com/mk802/41863



[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 10bit RGB 4:4:4 test (3) 210522

https://cafe.naver.com/mk802/42658



때 늦은 Arm 기반 5nm 애플 M1 칩 탑재 Mac mini (1) - 언박싱

https://cafe.naver.com/mk802/42686



때 늦은 Arm 기반 5nm 애플 M1 칩 탑재 Mac mini (2) - Youtube 8K 재생 test

https://cafe.naver.com/mk802/42770



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K@60fps 10bit RGB 4:4:4 test (4) 210614

https://cafe.naver.com/mk802/42972



[HDMI2.1] Zeskit HDMI2.1 프리미엄급 Cable & Lite Cable - 분해 이미지 & FAQ

https://cafe.naver.com/mk802/41205



유연한 슬림형 HDMI 2.1 케이블, Zeskit Ultra High Speed HDMI2.1 LiTE 시리즈 출시.

https://cafe.naver.com/mk802/43002



100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt (썬더볼트 / TB) & USB IF 인증 케이블 제품 구입가이드

https://cafe.naver.com/mk802/42781



최초의 USB-C 8K 60Hz / 4K 144Hz HyperDrive HDR HDMI 어댑터 출시 / EddyLab "USB4 to HDMI2.1 어댑터" 제품 출시 준비중

https://cafe.naver.com/mk802/43160



[8K] win11베타 기반에서 i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> AV1 8K@60fps 재생성공

https://cafe.naver.com/mk802/43166



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> Youtube 8K AV1 스트리밍 & 8K AV1 영상 재생 test (5) 210707

https://cafe.naver.com/mk802/43239



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K 영상 재생 최종정리 (6) 210713

https://cafe.naver.com/mk802/43306











이것 이야말로 이상적인 소형 PC! 가로 세로 10cm 일종의 꽤 빠른 11 세대 Core 버전 Intel NUC

Intel NUC 11 Performance Kit (NUC11PAQi7)



 개발 코드 명 "Panther Canyon"수 "Intel NUC 11 Performance Kit"는 11 세대 Core 프로세서 "Tiger Lake」을 탑재 한 차세대 Intel NUC이다. 이번이 시리즈의 Core i7-1165G7 탑재 모델 "NUC11PAQi7"를 시험 할 기회를 얻을 수 있기 때문에 차세대 NUC의 기능과 성능을 체크해했다.



Tiger Lake의 채용으로 PCIe 4.0을 지원하는 "NUC11PAQi7"

 NUC11PAQi7는 CPU에 Tiger Lake 기반의 4 코어 8 스레드 CPU "Core i7-1165G7"를 탑재 한 베어 본 PC. GPU는 CPU 내장의 「Iris Xe Graphics」를 채용하고있어 메모리와 SSD를 추가하여 PC로 기능하는 베어 본 키트. 케이스 사이즈는 117 × 112 × 56mm (폭 × 깊이 × 높이).

NUC11PAQi7. Intel NUC 11 Performance Kit (Panther Canyon) 시리즈의 상위 모델이다



본체 색상은 블랙으로 통일되어있다



CPU-Z 실행 화면. 4 코어 8 스레드 CPU의 Core i7-1165G7를 탑재하고있다



GPU-Z 실행 화면. CPU 내장의 Iris Xe Graphics를 이용할 수있는



NUC11PAQi7의 외장

 전면 패널에는 USB 3.1, Thunderbolt 3 헤드셋 단자, 전원 스위치를 갖추고 있으며, 후면에는 HDMI 2.0a, Mini DisplayPort 1.4, Thunderbolt 3, USB 3.1 (2 개), 전원 입력 단자를 갖추고있다. 또한 좌측면에는 SDXC 카드 슬롯 (UHS-II 대응), 우측면에는 보안 슬롯을 갖추고있다.



 충전 마크가 새겨 져 상판은 최대 15W 출력의 무선 충전기가 내장되어있어 Qi 대응 단말기를 설치하여 충전을 할 수있다. 충전기가 내장 된 상판 중앙 부분은 고무 패드가 부착되어 있으며, 충전 중 단말기의 미끄럼 방지 역할을한다.

전면 패널. USB 3.1, Thunderbolt 3 헤드셋 단자, 전원 스위치가 배치되어있다



후면 패널. HDMI 2.0a, Mini DisplayPort 1.4, Thunderbolt 3, USB 3.1 (2 개), 전원 입력 단자가 배치되어있다



좌측면. UHS-II 대응 SDXC 카드 슬롯을 갖춘다



우측면. 보안 슬롯을 갖춘다



상판. Qi 호환 무선 충전기 (15W)가 내장되어있어 미끄럼 방지 고무 패드가 부착되어있다



바닥. 고무 다리와 일체가되어있는 4 곳의 나사를 분리하면 케이스 내부에 액세스 할 수

 NUC11PAQi7에 전원 공급 제공된 120W 출력 (19V / 6.32A) 대응 AC 어댑터로 행한다. AC 어댑터의 크기는 140 × 74 × 20mm (동)의 평면 사양이지만, NUC 본체와 일렬로 크게 보인다.



NUC11PAQi7 AC 어댑터. 120W 출력 (19V / 6.32A)이 가능한 평면 유형



AC 어댑터의 크기는 140 × 74 × 20mm (폭 × 깊이 × 높이)의 평면 사양. NUC 본체와 일렬로 커 보인다



NUC11PAQi7 케이스 내부

 NUC11PAQi7의 케이스 내부에는 바닥 패널을 분리하여 접근 할 수있다. 하단 패널과 본체 사이는 SATA 장치 연결을위한 유연한 기판에 연결되어있다. 나름의 길이가 확보되어 있기 때문에 작업 성은 나쁘지 않지만 개폐시에 단선되지 않도록주의하고 싶다.



 본체 측면에는 DDR4-3200 듀얼 채널 작동에 대응하는 SO-DIMM 슬롯 2 개와 PCIe 4.0 x4 연결을 지원하는 M.2 슬롯이 구현되어있다. 한편, 바닥 패널은 7mm 두께의 2.5 인치 드라이브를 고정 할 수있는 슬롯과 M.2 SSD 냉각 방열판을 탑재하고있다.



하단 패널을 분리하여 케이스 내부에 액세스했는데. 하단 패널과 본체는 SATA 연결 용 플렉서블 기판에 연결되어 있기 때문에 취급에주의



본체 측 내부. DDR4-3200 대응 SO-DIMM 슬롯 × 2 개와 M.2 슬롯이 구현되어있는



하단 패널. 7mm 두께의 2.5 인치 드라이브를 설치해되는 슬롯과 M.2 SSD 냉각 방열판을 갖추고있다



M.2 슬롯 부근에는 Wi-Fi 6과 Bluetooth 5.2을 제공하는 「Intel Wi-Fi 6 AX201 '을 구현했다



 앞서 언급했듯이, M.2 슬롯은 PCIe 3.0 x4 연결 2 배속되는 약 8GB / s를 실현하는 PCIe 4.0 x4 연결을 지원하고 있으며, M.2 2280 크기의 SSD를 탑재 할 수있다. 사실, PCIe 4.0 x4 연결 Samsung SSD 980 PRO의 512GB 모델을 탑재하고 벤치 마크를 실행 한 결과, 리드 약 6.5GB / s. 라이트 약 4.8GB / s의 PCIe 4.0 x4 연결 특유의 속도를 기록했다.



M.2 슬롯에는 M.2 2280 크기의 SSD를 탑재 가능하며, PCIe 4.0 x4 연결을 지원하고있다



Samsung SSD 980 PRO 탑재시 CrystalDiskMark 결과. OS가 설치되어 있기 때문에 리드 속도는 사양 값에 닿지 않지만, PCIe 4.0 x4 연결 특유의 속도를 실현할 수 있었다.



Tiger Lake 탑재 NUC의 성능을 벤치 마크 테스트에서 확인

 NUC11PAQi7가 제공하는 성능을 확인하기 위해 몇 가지 벤치 마크 테스트를 실행 해 보았다. 테스트시, NUC11PAQi7는 DDR4-3200 동작 16GB 메모리 2 개와 PCIe 4.0 지원 SSD 'Samsung SSD 980 PRO (512GB)'를 탑재했다. 다른 조건 등에 대해서는 다음의 표와 같다.



[표] 테스트 장비 목록Intel NUC11PAQi7

CPU Core i7-1165G7
iGPU Iris Xe Graphics (CPU 내장)
메모리 DDR4-3200 32GB (16GB × 2)
스토리지 Samsung 980 PRO 512GB (PCIe 4.0 x4)
그래픽 드라이버 27.20.100.8729 DCH
OS Windows 10 Home (Ver 2004 / build 19041.804)
전원 계획 균형
실온 약 24 ℃

 벤치 마크 결과를 보면, Core i7-1165G7의 성능은 4 코어 8 스레드 CPU로서는 상당히 우수한 것으로 Cinebench R23는 데스크탑 용 쿼드 코어 8 스레드 CPU에 뒤지지 않는 점수를 기록하고있다.



 GPU 벤치 마크 결과에 대해서도 CPU 내장 GPU로서는 상당히 우수한 성능을 발휘하고있다. 풀 HD의 최고 품질 설정에서 수행 한 「파이널 판타지 XIV : 칠흑의 뷔란즈 벤치 마크 "에서"다소 편안」의 평가를 획득 할 수있는 점수 "3,454"을 기록하고있는 것에서도 알 수 있듯이 GPU 성능으로 가벼운 게임을 플레이 할 수있는 수준에있다.



Cinebench R23

Blender Benchmark (v2.91.2)



PCMark 10 Extended (v2.1.2508)



3DMark v2.17.7137 "Time Spy"



3DMark v2.17.7137 "Fire Strike"



3DMark v2.17.7137 "Wild Life"



파이널 판타지 XIV : 칠흑의 뷔란즈 벤치 마크





모니터링 데이터에서 작동 온도와 소비 전력을 체크

 모니터링 소프트웨어 "HWiNFO"에서 가져온 Cinebench R23에서 CPU (Multi Core) 실행중인 모니터링 데이터를 정리 한 것이 다음의 그래프이다.



 Core i7-1165G7 테스트 시작 3 분 미만 사이는 55W 미만의 전력을 소비하면서 약 4.1GHz로 동작하고, 그 이후는 40W 전후의 전력을 소비하여 3.7 ~ 3.8GHz 정도에서 동작 하고있다.



 피크 CPU 온도는 97 ℃에 도달하고 있지만, 부스트 동작이 이완 테스트 중반 이후는 80 ℃ 전후로 추이하고있다. CPU 쿨러의 팬 속도는 최대 4,400rpm에 도달하고 유휴 동작시 약 2,100rpm 조용한 분, 최대 부하시의 소음은 나름대로 크게 느껴졌다.

Cinebench R23 "CPU (Multi Core)"실행중인 모니터링 데이터



 와트 checker "RS-BTWATTCH2"를 사용하여 측정 한 NUC11PAQi7의 유휴 전력 및 벤치 마크 실행중인 피크 전력을 정리 한 것이 다음의 그래프이다.



 모바일 용 CPU를 사용하고있는만큼 아이들시 소비 전력은 6.2W로 낮은 수치를 기록했다. 한편, 가장 전력 소비가 높았던 것은 Cinebench R23의 CPU (Multi Core) 실행되고 80.4W였다.

시스템의 소비 전력



Tiger Lake의 탑재로 더욱 강력해진 차세대 NUC

 NUC11PAQi7은 NUC 특유의 컴팩트 한 케이스 크기와 전력 효율성은 그대로, 탑재 CPU 인 Core i7-1165G7의 우수한 성능을 사용할 수있는 강력한 미니 PC 다. 만일의 경우에 높은 CPU 성능을 끌어 낼뿐만 아니라 싱글 스레드 성능이 뛰어난 CPU와 PCIe 4.0 SSD의 조합에 의해 조작에 대한 응답 성이 경쾌한 동작을 실현하고있다.



 Tiger Lake의 채용으로 더 강력해진 NUC 11 Performance Kit는 많은 사용자에게 "이제 그만"성능을 더 작고 전력에서 제공하는 베어 본 PC 다. 국내에 출시되면, 공간 절약형 PC를 장만이나 오래된 데스크탑 PC의 교체를 생각하고있는 사용자에게 유력한 선택이 될 것이다.





pc.watch.impress.co.jp/docs/column/hothot/1308081.html



【Hothotレビュー】 これぞ理想の小型PC! 縦横10cmちょっとでかなり速い第11世代Core版Intel NUC

 開発コード名「Panther Canyon」こと「Intel NUC 11 Performance Kit」は、第11世代Coreプロセッサ「Tiger Lake」を搭載する新世代のIntel NUCだ。今回、同シリーズのCore i7-1165G7搭載モデル「NUC11PAQi7」を試す

pc.watch.impress.co.jp



손바닥 크기 풍부한 초소형 PC 'NUC 11 Pro " 11 세대 Core i5 탑재 모델을 리뷰



Intel의 NUC 시리즈 최신 모델 "NUC 11 Pro"시리즈의 "NUC11TNKi5"



 손바닥 사이즈로 장소를 차지하지 않고 어디든지 둘 "초소형 데스크탑 PC '는 대형 미들 타워 및 미니 타워 케이스를 넣어 같은 공간은 아니지만, 확장 성 및 유지 보수가 낮은 노트북 PC는 사용하고 싶지 는 사용자로부터지지를 받고 최근에는 하나의 장르로 정착 한 감이있다.



 이번에 소개하는 Intel의 「NUC 11 Pro (개발 코드 명 : Tiger Canyon) '시리즈도 그 하나 다. 11 세대의 노트북 PC 용 Core 시리즈 (TigerLake)과 PCI Express 4.0 지원 M.2 슬롯, 듀얼 채널을 지원하는 메모리 슬롯을 탑재하면서도 컴팩트 한 케이스 사이즈를 실현하고있다.



메쉬 구조로 냉각 효율을 향상 디스플레이 단자가 풍부

 Intel의 「NUC '(Next Unit of Computing)는 자사가 제창하는 소형 PC 용 메인 보드와 베어 본 PC 완제품 브랜드와 같은 것이다. 2012 년 NUC 대응의 베어 본 PC와 메인 보드가 출시 된 이래 지속적으로 신제품이 출시되고있다.



 최신 NUC 11 Pro 시리즈는 11 세대 Core 시리즈를 탑재하여 기본 성능과 내장 GPU 성능이 크게 향상되었다. 탑재 CPU와 LAN 포트 수, 케이스의 크기와 2.5 인치 베이의 여부 등에 따라 몇 가지 모델을 준비하고 있지만, 이번에는 CPU에 "Core i5-1135G7"을 탑재하고 M.2 대응 SSD 만 사용할 수있는 미들 레인지의 소형 PC 'NUC11TNKi5 "의 리뷰 키트 시험 할 기회를 얻었다.



 집필 시점에서는 NUC11TNKi5 아직 매장에서는 판매되지 않는 것 같지만, 다음의 기사에 있듯이, Core i3-1115G4를 탑재하는 모델은 이미 구입할 수있는 것 같다. 어느 매장에 진열 것을 기대하고 싶다.




Tiger Lake 탑재 Intel NUC가 데뷔 2.5GbE 및 Thunderbolt 탑재로 세금 포함 39,800 엔

NUC11TNHi3



 개발 코드 명 「Tiger Canyon "의"Intel NUC 11 Pro Kit '이 등장, 2.5 인치 드라이브 용 Core i3 탑재 모델 "NUC11TNHi3 (BNUC11TNHi30000)"가 츠 쿠모 컴퓨터 본점  츠 쿠모 eX. 컴퓨터 박물관 에 입하했다. 스토리지, 메모리, AC 어댑터 용 코드는 별매. 매장 가격은 세금 포함 39,800 엔.

2.5GbE 및 Wi-Fi 6, Thunderbolt 포트 등의 상위 기능을 갖춘 PC 자작 키트

 Intel NUC 11 Pro Kit은 모바일 버전의 11 세대 Core 프로세서를 탑재 한 PC 자작 키트. 프린트가 117 × 112mm의 소형 케이스면서, CPU (Core i7 / i5 탑재 모델)에 내장 된 Iris Xe Graphics 의한 높은 성능과 2.5GbE Wi-Fi 6,2 개의 Thunderbolt 포트 등 상위 기능을 가진 것이 매도 다.

 이번 NUC11TNHi3에서는 Core i3-1115G4 (2 코어 / 4 스레드, 터보시 4.1GHz, Intel UHD Graphics)가 탑재. 높이 54mm의 "H"타입의 케이스가 채용되고 있으며, 스토리지로 M.2 SSD와 2.5 인치 드라이브 (두께 7mm)를 내장 할 수있다.

 스토리지의 M.2 슬롯은 PCIe x4 Gen4 (Key M) 대응의 Type 2280 슬롯과 PCIe x1 Gen3 (Key B) 대응의 Type 2242 슬롯이 1 개씩 준비되어있다. 메모리 슬롯은 SO-DIMM × 2 (DDR4-3200 최대 64GB).

 외부 인터페이스는 HDMI 2.0b × 2, USB 4 Type-C (Thunderbolt 4) × 1, USB 4 Type-C (Thunderbolt 3) × 1, USB 3.2 Gen2 Type-A × 3, USB 2.0 × 1 RJ-45 × 1 (Intel i225-LM). USB Type-C는 모두 영상 출력이 가능하며, HDMI와 함께 4 화면까지 멀티 디스플레이를 구성 할 수있다.

 부속품은 90W AC 어댑터, VESA 브라켓 등. AC 어댑터 용 코드는 별매 "C5"커넥터가있는 것이 필요하다.

 또한 Intel NUC 11 Pro Kit는 Core i7 / i5 탑재 모델과 vPro 지원 모델 M.2 SSD 만 지원 높이 37mm의 "K"케이스를 채용 한 모델도있다. 또한 메모리 스토리지 OS를 통합 완성 PC 'Intel NUC 11 Pro Mini PC'가 준비되어있다.

akiba-pc.watch.impress.co.jp/docs/news/news/1307414.html



Tiger Lake搭載のIntel NUCがデビュー、2.5GbEやThunderbolt搭載で税込39,800円

 開発コード名「Tiger Canyon」の「Intel NUC 11 Pro Kit」が登場、2.5インチドライブ対応のCore i3搭載モデル「NUC11TNHi3(BNUC11TNHi30000)」がツクモパソコン本店とツクモeX.パソコン館に入荷した。スト

akiba-pc.watch.impress.co.jp






NUC 11 Pro NUC11TNKi5의 스펙

CPU Core i5-1135G7 (4 코어 / 8 스레드, 4.2GHz)
메모리 슬롯 DDR4 SO-DIMM × 2 (DDR4-3200 지원, 최대 64GB)
스토리지 M.2 (2280, PCI Express 4.0 x4), M.2 (2242, SATA)
통신 Wi-Fi 6 Bluetoothv5.1,2.5Gigabit Ethernet
주요 인터페이스 Thunderbolt 4 (DisplayPort Alt Mode 지원), Thunderbolt 3 (DisplayPort Alt Mode 지원) HDMI × 2, USB 3.1 × 3, USB 2.0
본체 크기 117 × 112 × 37mm (폭 × 깊이 × 높이)
중량 (실측치) 518g (메모리, SSD 포함)



NUC11TNKi5은 꽤 튼튼한 상자에 들어 있었다. 상자를 비워 보면 내부는 2 단으로 나누어 져 있으며, 상단에는 베어 본 PC의 본체 서랍이있는 하단에는 AC 어댑터와 전원 케이블, VESA 마운터, 보증서 등이 들어 있었다. 별도 AC 어댑터를 사용할 필요가 아니라 메모리와 SSD를 통합하면 PC로 이용할 수있다.



상자를 비우는 상단의 움푹 패인 부분에 NUC11TNKi5가 AC 어댑터 등은 아래 서랍에 들어 있던



AC 어댑터는 펑퍼짐한 모양의 120W 모델이다



10cm 간격 VESA 홀을 갖춘 액정 디스플레이 등과 함께 사용할 수있는 VESA 마운터를 포함



 본체의 크기는 폭이 117mm, 깊이가 112mm, 높이 37mm. 지금까지의 NUC와 마찬가지로 매우 컴팩트에서 바로 손바닥 크기이다. 얇은 때문에 액정 디스플레이 아래에두고도 좋고, VESA 마운터를 사용하여 LCD 디스플레이 뒷면에 설치되어 있더라도 방해해서는 안 될 것이다.

실제로 손바닥에 올려 놓고 봐도,이 사이즈 감이다



 좌우 양측면과 후면에는 냉각 성능을 높이기 위해 통풍이 잘되는 메쉬 구조를 채용. 전면에는 전원 버튼과 USB 3.1 포트, 후면에 USB 3.1 포트와 2.5GBASE-T 유선 LAN 포트, 일부 영상 출력 단자를 갖추고있어 데스크탑 PC로 이용하는데있어서 필요 충분 인터페이스를 갖춘다 .



전면에는 전원 버튼과 2 개의 USB 3.1 포트를 장착



좌우 측면 통풍이 잘되는 메쉬 구조로되어있다



 특히 영상 출력 단자는 꽤 화려하다. HDMI 2.0 포트를 2 개 갖추는 것 외에 DisplayPort Alternate Mode 지원 Thunderbolt 4 포트와 Thunderbolt 3 포트를 1 개씩 제공, 4 대까지의 멀티 디스플레이 환경을 구축 할 수있다. 또한 그 모두가 주사율 60Hz에서 4K 해상도 (3,840 × 2,160 도트)의 출력이 가능하며, 4K 대응 디스플레이를 여러 대 조합 한 풍부한 작업 환경을 만들 수있는 것은 기쁘다.

뒷면에는 USB 3.1 포트, USB 2.0 포트, Thunderbolt 4 포트 Thunderbolt 3 포트, 2 개의 HDMI 2.0 포트, 2.5GBASE-T 포트를 장착



 NUC11TNKi5의 바닥에있는 4 곳의 나사를 분리하면 내부에 액세스 할 수있다. 윗면에서 보이는 기판은 M.2 슬롯을 3 개 탑재하고 있으며, 1 개는 Wi-Fi 6 대응의 무선 LAN 모듈이 내장 된 다. 메모리 슬롯은 2 개 분 탑재하고 듀얼 채널 구성이 가능하다.



 마더 보드는 양면에서 상판 측면에 CPU 나 CPU 쿨러 등이 포함되어있는 것 같다. 사용자가 액세스 할 수없는 구조이므로 메쉬 구조의 측면에서 들여다 보면 두꺼운 히트 파이프와 금속 방열판과 평면 팬 등 노트북 PC에서 볼 수 많은 소형 CPU 쿨러를 탑재하고 있음 알 수있다.



바닥을 고정하는 나사 4 개를 분리하면 내부에 액세스 할 수



사용자가 사용할 수 M.2 슬롯은 2280 타입과 2242 유형이 1 개씩이다. 2280 타입은 PCI Express 4.0 x4까지 지원하지만, 2242 타입은 SATA에만 해당

 내장 된 Core i5-1135G7도 기본적으로는 노트북 PC에 사용되는 모델이다. CPU 쿨러 등의 냉각 부품도 노트북 PC 용의 것을 유용하고있는 것이다. 또한 고부하시는 상판과 측판이 따뜻해지기 때문에 케이스에도 열을 방출 구조로되어있는 것 같다.

부하가 높은 상황에서 상판과 측면에 만져 보면 살짝 따뜻해진





Core i5-1135G7의 본령을 발휘, SSD의 읽기 및 쓰기 성능도 높은

 이번 테스트 한 테스트 키트는 용량이 16GB에서 DDR4-3200을 지원하는 메모리가 1 장과 용량이 500GB에서 SATA 연결의 M.2 대응 SSD가 내장되어 있었다. 단지 1 매 구성의 메모리와 PCI Express 연결이 아닌 SSD는 NUC11TNKi5가 탑재 Core i5-1135G7 본래의 힘은 발휘하지 못한다.



 그래서 이번에는 메모리를 G.Skill International의 "F4-3200C16S-8GRS"(DDR4-3200,8GB × 2), SSD는 GIGABYTE의 "AORUS Gen4 SSD 1TB GP-AG41TB"(PCI Express 4.0 × 4,1TB) 환장 몇 가지 대표적인 벤치 마크 테스트를 진행했다.



GIGABYTE의 PCI Express 4.0 x4 대응 SSD 「AORUS Gen4 SSD 1TB GP-AG41TB " 순차 읽기는 5GB / s, 순차 라이트는 4.4GB / s의 고성능 모델





G.Skill International의 DDR4-3200 대응 SO-DIMM 메모리 "F4-3200C16S-8GRS" 8GB 모듈의 2 장 세트이다

 비교 대상은 이전 리뷰 한 후지쯔 클라이언트 컴퓨팅 'FMV LIFEBOOK CH90 / E3」(이후 CH90 / E3)과 필자의 사유물 인 레노버의 "ThinkPad T14 Gen1 (AMD)」(이상 T14)이다. BTO 메뉴에서 CPU는 AMD의 'Ryzen 5 PRO 4650U "(6 코어 12 스레드), 메모리는 16GB의 듀얼 채널 스토리지 1TB의 SSD로 업그레이드하고있다.



 CH90 / E3는 CPU에 NUC11TNKi5과 같이 Core i5-1135G7를 탑재하는 모바일 노트북에서 메모리 크기는 8GB. 그러나 탑재 메모리의 규격은 LPDDR4X-4266 대응이므로 NUC11TNKi5보다 넓은 대역을 이용할 수있다. T14이 가진 Ryzen 5 PRO 4650U는 AMD의 노트북 PC 용 CPU는 중견 모델이며 Core i5-1135G7를 탑재하는 NUC11TNKi5와 비교하면 적절한 것이다.

벤치 마크 결과NUC 11 Pro NUC11TNKi5FMV LIFEBOOK CH90 / E3ThinkPad T14 Gen1 (AMD)

CPU Core i5-1135G7 Core i5-1135G7 Ryzen 5 PRO 4650U
PCMark 10 Extended v2.1.2508 PCMark 10 Extended v2.1.2506
PCMark 10 Extended score 4,248 4,001 3,995
Essentials 9,623 9,259 8,939
App Start-up score 13,110 11,867 11,261
Video Conferencing score 7,733 7,658 7,828
Web Browsing score 8,792 8,735 8,104
Productivity 6,321 6,260 7,370
Spreadsheets score 5,548 5,513 9,063
Writing score 7,202 7,109 5,994
Digital Content Creation 4,635 4,068 4,531
Photo Editing score 6,737 6,555 6,771
Rendering and Visualization score 2,962 2,363 4,136
Video Editting score 4,990 4,347 3,233
Gaming 3,124 2,939 2,306
Graphics score 4,139 4,018 3,018
Physics score 13,119 9,633 13,451
Combined score 1,347 1,228 982
3DMark v2.17.7137 3DMark v2.16.7113
Time Spy 1,409 1,442 1,068
Fire Strike 3,711 3,815 2,798
Sky Diver - 12,180 9,902
Night Raid 14,396 - -
Cinebench R23.0
CPU 5,194 pts 3,754cb 5,610cb
CPU (Single Core) 1362 pts 1,330cb 1,170cb
Cinebench R20.0
CPU 2,061 pts 1,669 pts 2,158cb
CPU (Single Core) 524 pts 493 pts 452cb
Cinebench R15.0
CPU 884 cb 654 cb 954cb
CPU (Single Core) 200 cb 189 cb 176cb
Crystal Disk Mark 7.0.0h
Q8T1 순차 읽기 4,995.55 MB / s 2,338.89 MB / s 3,470.82 MB / s
Q8T1 순차 라이트 4,268.41 MB / s 1,449.1 MB / s 2,891.2 MB / s
Q1T1 순차 읽기 2,469.88 MB / s 1,514.32 MB / s 1,517.55 MB / s
Q1T1 순차 라이트 3,065.9 MB / s 1,256.11 MB / s 1,913.03 MB / s
Q32T16 4K 랜덤 읽기 2,806.14 MB / s 399.25 MB / s 725.3 MB / s
Q32T16 4K 랜덤 라이트 2,320.78 MB / s 248.14 MB / s 388.52 MB / s
Q1T1 4K 랜덤 읽기 43.28 MB / s 36.2 MB / s 44.01 MB / s
Q1T1 4K 랜덤 라이트 93.53 MB / s 65.73 MB / s 121.54 MB / s
TMPGEnc Video Mastering Works 7
※ 약 3 분의 풀 HD 동영상 (비트 레이트 15 ~ 16Mbps)을 H264 / AVC 및 H.265 / HEVC 형식으로 압축
H.264 / AVC 4 분 33 초 7 분 20 초 3 분 51 초
H.264 / AVC (Quick Sync Video / Video Coding Engine 사용) 50 초 52 초 43 초
H.265 / HEVC 7 분 22 초 11 분 59 초 6 분 50 초
H265 / HEVC (Quick Sync Video / Video Coding Engine 사용) 56 초 56 초 41 초

 Windows 10 및 일반적으로 사용되는 응용 프로그램의 사용감을 검증 할 수있는 「PCMark 10」에서는 전반적으로 NUC11TNKi5이 높은 점수를 보였다. PCI Express 4.0 x4 고성능 M.2 대응 SSD를 결합 할 수도 있지만, CPU의 기본적인 성능을 반영하기 "Digital Content Creation"는 CH90 / E3 대비 13 % 이상의 성능 차이 를 나타낸 것 외에 더 코어 수와 스레드 수가 많은 T14보다 높은 점수였다.



 3D 그래픽의 표시 성능을 측정 할 수있는 「3DMark」에서는, 미 차이이지만 CH90 / E3가 가장 높은 성적을 남겼다. 11 세대 Core 시리즈 내장 GPU를 사용하는 경우 더 높은 대역폭을 지원하는 메모리를 탑재하는 것이 성능이 높아지기 때문에 당연한 결과 다. 또한 지금까지 내장 GPU의 성능은 AMD 하루의 길이가 있었지만 11 세대 Core 시리즈는 Intel에 이겼다.



 한편 CPU의 순수한 성능을 반영하는 "Cinebench R15 / 20 / 23」라고, 동영상 인코딩 속도를 측정"TMPGEnc Video Mastering Works 7」에서는, 모든 테스트에서 T14가 승리하고있다. Core i5-1135G7는 4 코어 8 스레드 인 반면 Ryzen 5 PRO 4650U는 6 코어 12 스레드이다. 이러한 차이가 크게 반영한 결과라고는해도 NUC11TNKi5가 T14에 육박하는 속도를 실현하고있는 것도 주목하고 싶다.



 그런데 앞서 언급했듯이, NUC11TNKi5와 CH90 / E3에서는 Core i5-1135G7는 동일한 CPU를 탑재하고있다. 또한 메모리 대역은 CH90 / E3 쪽이 넓은 것을 생각하면 CH90 / E3 쪽이 좋은 결과를 얻을 것이 보통처럼도 보인다.



 이 질문에 대답하는 것이 최근의 Intel의 노트 PC 용 CPU로 채용되고있는 '구성 문제 TDP」라고하는 기능이다. 예를 들어 이번 Core i5-1135G7는 발열의 기준이되는 TDP가 12W ~ 28W의 범위 내에서 설정되어있다. 무엇보다 클럭을 낮추면 대응 TDP가 12W의 CPU 쿨러로도 운용 할 수 있으며, 최고 성능을 발휘시키고 싶은 경우는 28W의 TDP에 대응할 수있는 CPU 쿨러가 필요하다.



 Web 사이트에 게재 된 PDF 문서를 보면 NUC11TNKi5에서 최대의 성능을 발휘할 수있는 28W의 설정을 채용하고있는 것을 확인할 수있다. 그러나 CH90 / E3와 같은 얇은 모바일 노트북에서 고성능 CPU 쿨러를 장착 할 수 없기 때문에 예를 들어 12W의 TDP 범위 내에서 동작하도록 클럭이 조정되는 것으로 예상 할 수있다.



 같은 CPU를 탑재하고있는 PC도 제조 업체 측의 설정에 따라 성능이 이처럼 크게 달라질 수 있다는 것이다. 구입하기 전에 이해하기 어려운 일이긴하지만,주의 할 점 중 하나이다.



 PCI Express 4.0 x4 대응의 M.2 대응 SSD도 본래의 성능을 충분히 발휘하고 있었다. 또한 SSD와 바닥 사이에 써멀 패드가 내장되어 있으며, 바닥이나 측면에 SSD의 열을 방출 구조로되어있다. "CrystalDiskMark"시도 횟수를 9 회로 늘렸다 테스트 중 최고 온도는 64 ℃이며, 테스트 후 1 분 후에는 44 ℃까지 떨어졌다.

바닥을 보면 M.2 슬롯에 열 패드가 붙어있다



CrystalDiskMark의 결과를 보면 대체로 스펙대로의 수치가되었다





소형이면서도 데스크탑 PC의 자유 로움을 마음껏 즐길 수있는

 지금까지 일반적인 노트북이나 PC를 사용했던 사용자의 경우 NUC로 대표되는 소형 PC에 대해서는 성능면에서 불안을 느낄 수있을 것이다. 그러나 적어도 NUC11TNKi5라면 그런 걱정은 기우에 지나지이라고 말해도 좋다.



 이번 검증에서 Windows 10의 조작이나 반응에 불만을 느끼는 장면은 전혀 없었고, 3DMark의 결과를 바탕으로 생각하면, 설정에 따라서는 PC 게임도 놀 수있다. 4K 대응 디스플레이를 조합 한 멀티 디스플레이 환경도 구축 가능하며, 재택 근무도 쾌적하게 해낼 것이다.





파이널 판타지 XIV : 칠흑의 뷔란즈 벤치 마크에서는 해상도가 풀 HD '고품질 (데스크탑 PC) "때 Score는 3,227"표준 품질 (데스크탑 PC) "때 Score는 4,874이었다



 단, 벤치 마크 테스트 중 등 작업 부하가 높은 상황에서 팬이 최대 속도로 동작하고있을 때, 소음이 신경이 쓰이는 것은있다. 그렇지만, 서류 작성 및 Web 검색 등 일반적인 가벼운 작업시에 이러한 상태가되는 것은 거의없고, 거의 무음 상태에서 이용할 수있는 것도 장점 중 하나다.



 노트북 PC 용 CPU를 탑재하고 있기도 소비 전력도 낮은이다. 유휴 시간은 5 ~ 6W, Cinebench 등 CPU 부하가 높은 벤치 마크 테스트중인 소비 전력은 65 ~ 70W이었다. 지금까지 테스트 해왔다 CPU 내장 GPU를 사용하는 유형의 데스크톱 PC와 비교하면 대략 30 ~ 40W 정도 낮다는 인상이다.



 최근 1 ~ 2TB의 대용량 SSD도 상당히 저렴하고, 이러한 SSD를 조합하면, 메인 PC로 사용하기에도 충분한 스펙 완성. NUC11TNKi5는 액정 디스플레이와 키보드, 마우스 등 주변기기를 조합하여 사용할 수 있다는 데스크탑 PC의 장점과 차고 곳에 곤란하고 소비 전력이 낮다는 노트북 PC의 장점을 양립 할 수있는 뛰어난 소형 PC 키트 이라고 말해도 좋을 것이다.

pc.watch.impress.co.jp/docs/column/hothot/1317129.html



소형 PC의 CPU / 메모리 환장을 실현하는 「Intel NUC Compute Element "



"Intel NUC Compute Element"는 95 × 65 × 6mm와 컴팩트 한 시스템 보드이다



 "Intel NUC Compute Element"는 미니 PC 및 통합 시스템을 구축하기위한 모듈 식 시스템 보드이다. CPU, 메모리, 인터페이스, Wi-Fi, Bluetooth를 탑재하고있어 시스템 보드 "Intel NUC Board Element"또는 섀시 「Intel NUC Chassis Element "와 결합하여 초소형 데스크탑 PC 「NUC (Next Unit of Computing) "나 통합 시스템 등을 손쉽게 만들 수있다.



 또한 CPU가 오래되거나 메모리가 부족하여주십시오에는 Intel NUC Compute Element만을 교체하여 시스템을 업그레이드 할 수 있다는 이점이있다.



 이번 인텔보다 11 세대 Core (Tiger Lake)의 「Core i7-1185G7 "를 탑재 한 「Intel NUC 11 Compute Element CM11EBv716W"해당 섀시 「Intel NUC Pro Chassis Element CMCM2FBAV "SSD"CT500MX500SSD4 "를 조합 한 완성 한 NUC를 차용했기 때문에, 실기 리뷰를 제공하자.

이번에는 시스템 보드 해당 섀시, SSD를 조립 완성 된 NUC를 차용 한



Intel NUC 11 Compute Element는 6 모델이 라인업

 이번 대출기를에는 OS에 "Windows 10 Pro 64bit 버전 20H2"CPU에 Core i7-1185G7 (4 코어 8 스레드, 4.80GHz)를 채용. 메모리는 16GB (LPDDR4x-4266 SDRAM), 스토리지는 500GB M.2 SATA SSD (CT500MX500SSD4)를 탑재하고있다.

 통신 기능은 Wi-Fi 6, Bluetooth, Gigabit Ethernet × 2를 지원합니다. 유선 LAN은 한쪽이 Intel i219-LM 통해 다른 하나는 Intel i211-AT 경유라고하는 사양이다.



 이번 섀시 「Intel NUC Pro Chassis Element CMCM2FBAV "비디오 오디오 캡처 카드가 내장되어 있으며, 인터페이스는 USB 3.1 Type-A Gen2 × 3, USB 2.0 × 3, HDMI 출력 × 2, Gigabit Ethernet × 2에 추가 , 3.5mm 오디오 출력 / 입력, HDMI 통과 HDMI 입력과 풍부하게 준비되어있다.



 본체 사이즈는 약 200 × 150 × 35mm (폭 × 깊이 × 높이), 중량은 실측 879g. 본체 이외의 내용물로는 AC 어댑터, 전원 케이블, 설명서, VESA 마운트 나사 × 6가 준비되어있다.



 또한 Intel NUC 11 Compute Element에는 아래의 6 모델이 라인업되어있다. Compute Element는 메모리를 증설 할 수없는만큼, 32GB 탑재 모델의 등장에도 기대하고 싶은 곳이다.



Intel NUC 11 Compute Element 라인업

· "CM11EBC4W"Celeron 6305 / 4GB
· "CM11EBi38W"Core i3-1115G4 / 8GB
* "CM11EBi58W"Core i5-1135G7 / 8GB
* "CM11EBv58W"Core i5-1145G7 / 8GB
* "CM11EBi716W"Core i7-1165G7 / 8GB
· " CM11EBv716W "Core i7-1185G7 / 16GB



[표 1] "Intel NUC 11 Compute Element CM11EBv716W」& 「Intel NUC Pro Chassis Element CMCM2FBAV"의 스펙Compute ElementCM11EBv716W

Chassis Element CMCM2FBAV
OS Windows 10 Pro 64bit 버전 20H2
CPU Core i7-1185G7 (4 코어 8 스레드, 4.80GHz)
GPU Intel Iris Xe Graphics (1.35GHz)
메모리 LPDDR4x-4266 SDRAM 16GB
스토리지 500GB M.2 SATA SSD (CT500MX500SSD4)
통신 Wi-Fi 6 (11ax), Bluetooth
인터페이스 USB 3.1 Type-A Gen2 × 3, USB 2.0 × 3, HDMI 출력 × 2, Gigabit Ethernet × 2,3.5mm 오디오 출력, 3.5mm 오디오 입력, HDMI 통과 HDMI 입력
본체 크기 약 200 × 150 × 35mm (폭 × 깊이 × 높이)
무게 실측 879g
내용물 AC 어댑터, 전원 케이블, 설명서, VESA 마운트 나사 × 6
※ 4 월 7 일 현재

본체 윗면



밑면



본체 전면에는 전원 버튼, USB 3.1 Type-A Gen2 × 1, USB 2.0 × 1, 본체 뒷면에는 전원 단자, HDMI 출력 × 2, Gigabit Ethernet × 2, USB 3.1 Type-A Gen2 × 2, USB 2.0 × 2, HDMI 통과, HDMI 입력, 3.5mm 오디오 출력, 3.5mm 오디오 입력을 제공



본체 좌측면에는 켄싱턴 잠금 장치 슬롯을 배치



이번 섀시 「Intel NUC Pro Chassis Element CMCM2FBAV "패키지



패키지는 본체, VESA 마운트, AC 어댑터, 전원 케이블, 나사 × 6, 설명서가 동봉되어 있었다



AC 어댑터 코드 길이는 실측 180cm, 전원 케이블의 길이는 실측 57cm



AC 아타 뿌타의 번호는 "HKA09019047-6U" 사양은 입력 100-240V ~ 1.5A 출력 19V 4.74A 용량 90.06W



VESA 마운트



4 개는 VESA 마운트를 고정하기 위해 2 개는 본체에 장착을위한 나사



본체의 실측 무게는 879g



AC 어댑터와 전원 케이블의 총 무게는 실측 376g



시스템 정보



주요 장치



처음 시작할 때 C 드라이브의 여유 공간은 432.91GB





시스템 보드에 안테나 케이블이 직결되어 있다는 점에주의

 이 장에서는 사용에 관한 체크한다. 우선 유지 보수. 이번 섀시 「Intel NUC Pro Chassis Element CMCM2FBAV "는 밑면 나사 4 개를 풀면 패널을 여는. 패널을 열면 Intel NUC 11 Compute Element와 M.2 슬롯이 2 개 드러난다.

 이번에는 더 이상 분해하지 않았지만, 적어도 스토리지의 증설, 환장 쉽게 할 수있다. 또한 Intel NUC 11 Compute Element도 테이프를 2 장 떼어 안테나 케이블을 분리하고, 설명서에 따르면 2 개의 나사를 제거 할 경우 교환 할 수있는 것 같다.



 책상 위나 디스플레이 후면에 설치하는 NUC에게 소음은 중요한 요소입니다. 그래서 소음에 대해 간이 소음계로 측정하여 보았지만, 아이돌시 최소 34.4dB 고부하시 최대 40.1dB되었다 (실온 22.7 ℃에서 측정). 감각으로 얇은 노트북 PC와 같은 정도라고 생각합니다.



 디스플레이의 뒷면 등에 설치할 수있는 VESA 마운트는 NUC에서 자주 타입. VESA 마운트를 4 개의 나사를 디스플레이에 고정하고 나사 2 개를 본체 하단에 장착하고 나머지는 위에서 밀어 はめ込め하면 완성이다.

 조금 잃은 것은 본체의 전면 또는 후면을 위로 향하게하는 점. 전원 버튼을 눌러 쉬움이나 케이블의 처리를 감안할 때, 앞면을 위로하는 편이 좋다, 비디오 / 오디오 캡처 카드의 HDMI 통과와 HDMI 입력 단자에 케이블을 빈번하게 탈착 할 경우 뒷면을 위로 한 쪽이 사용하기 쉬운 것이다.



하단 패널의 내부. 오른쪽 위에있는이 시스템 보드 Intel NUC 11 Compute Element CM11EBv716W. 또한이 시스템 보드는 엔지니어링 샘플을위한 실제 제품과 외관이 다를 수있다





하단 패널의 뒷면에는 M.2 스토리지를 냉각하기 위해 열전도 시트가 부착되어있다





Intel NUC Board Element의 표면. 이것은 인텔의 공식 이미지에서 대출 기계는 시트 기판이 보호되고 있었다





유휴 최소 볼륨은 34.4dB. "CINEBENCH R23.200"실행중인 최대 볼륨은 40.1dB





VESA 마운트 후면에 고정하면 디스플레이 일체형 PC 감각으로 이용할 수



이 CPU를 탑재하는 노트북 PC보다 피크 전력이 낮을 수있다

 마지막으로 성능을 확인하자. 이번에는 아래의 벤치 마크를 실시했다.

종합 벤치 마크 "PCMark 10 v2.1.2506"
· 3D 벤치 마크 "3DMark v2.16.7117"
· CPU 벤치 마크 "CINEBENCH R23.200"
· CPU 벤치 마크 "CINEBENCH R20.060"
· CPU 벤치 마크 "CINEBENCH R15.0"
· 3D 게임 벤치 마크 「파이널 판타지 XIV : 칠흑의 반역자 벤치 마크 "
스토리지 벤치 마크"CrystalDiskMark 8.0.1」





 다음이 검증 기계의 사양 및 결과 다.



[표 2] 검증기 사양

Intel NUC 11 Compute Element CM11EBv716W, Intel NUC Pro Chassis Element CMCM2FBAV
CPU Core i7-1185G7 (4 코어 8 스레드, 4.80GHz)
GPU Intel Iris Xe Graphics (1.35GHz)
메모리 LPDDR4x-4266 SDRAM 16GB
스트레이트 - 디 500GB M.2 SATA SSD (CT500MX500SSD4)
OS Windows 10 Pro 64bit 버전 20H2
크기 약 200 × 150 × 35mm (폭 × 깊이 × 높이)
무게 실측 879g

[표 3] 벤찌마 - 마크 결과

PCMark 10 v2.1.2506
PCMark 10 Score 5,175
Essentials 10,251
App Start-up Score 13,398
Video Conferencing Score 8,341
Web Browsing Score 9,640
Productivity 7,090
Spreadsheets Score 6,372
Writing Score 7,889
Digital Content Creation 5,176
Photo Editing Score 8,187
Rendering and Visualization Score 3,146
Video Editting Score 5,386
3DMark v2.16.7117
Time Spy Extreme 863
Time Spy 1,882
Fire Strike Ultra 1,368
Fire Strike Extreme 2,592
Fire Strike 5,347
Wild Life 13,742
Night Raid 18,403
CINEBENCH R23.200
CPU (Multi Core) 5,467 pts
CPU (Single Core) 1,496 pts
CINEBENCH R20.060
CPU 2,130 pts
CPU (Single Core) 567 pts
CINEBENCH R15.0
OpenGL 104.16 fps
CPU 931 cb
CPU (Single Core) 226 cb
파이널 판타지 XIV : 칠흑의 반역자 벤치 마크
1,280 × 720 표준 품질 (노 - 트 PC) 11,647 (매우 편안)
1,920 × 1,080 해상도 표준 품질 (노 - 트 PC) 8,017 (아주 편안)
SSD를 CrystalDiskMark 8.0.1 측정
1M Q8T1 순차 읽기 557.860 MB / s
1M Q8T1 순차 라이트 513.477 MB / s
1M Q1T1 순차 읽기 510.328 MB / s
1M Q1T1 순차 라이트 454.678 MB / s
4K Q32T1 랜덤 리 - 드 326.654 MB / s
4K Q32T1 랜덤 라이트 336.618 MB / s
4K Q1T1 랜덤 리 - 드 38.313 MB / s
4K Q1T1 랜덤 라이트 82.227 MB / s

 카사하라 카즈키 씨의 기사 " Xe GPU의 성능 초견! 11 세대 Core 탑재 노트북을 벤치마킹 '에서 Core i7-1185G7를 탑재 한 레퍼런스 디자인의 노트북 PC의 벤치 마크가 실시되고 있지만, CINEBENCH R20.060의 CPU (Multi Core)는 2126 pts, CPU (Single Core)는 573pts이다. 즉 이번 대출 기계는 CPU (Multi Core)에서 약 89 %의 CPU (Single Core)에서 약 96 %의 점수라는 것이다.



 덧붙여서 CINEBENCH R23.200 실행중인 CPU 온도와 클럭 주파수의 추이를 측정 해 보았지만, 최대 클럭 주파수는 3,932.8MHz에 달했지만, 30 초 후에 3,150.2MHz까지 하락하고 이후 벤치 마크가 종료 2 분 28 초 후까지 평균 3,186MHz에 머물고 있었다.



 95 × 65 × 6mm라는 컴팩트 한 사이즈에 담긴 Intel NUC 11 Compute Element는 적어도 28W의 CPU의 TDP를 최대한 끌어낼 레퍼런스 디자인의 노트북 PC보다 발열에 대한 피크 전력이 낮을 수있다.





「파이널 판타지 XIV : 칠흑의 반역자 벤치 마크 "실행중인 최고위원회의 최대 온도는 37.6 ℃ (실온 22.3 ℃에서 측정 HDMI 케이블 부 제외)





바닥의 ​​최대 온도는 36.2 ℃





AC 어댑터의 최대 온도는 53.7 ℃





CINEBENCH R23.200 실행중인 최대 클럭 주파수는 3,932.8MHz에 달했지만, 30 초 후에 3,150.2MHz까지 하락하고 이후 벤치 마크가 종료 2 분 28 초까지 평균 3,186MHz로 옮겨 갔다 (실온 22.9 ℃로 측정 )



지속 가능한 지향적 인 사용자가 선택할 PC로 일반화 될

 Intel NUC Compute Element 가장 큰 장점은 CPU, 메모리를 탑재 한 시스템 보드를 업그레이드 할 수 있습니다. 스토리지 등은 그대로 사용할 것이기 때문에, PC 리플 레이스 당했지만 OS 설정, 응용 프로그램 설치의 수고가 불필요하다.

 또한 노트북 PC에 채용되면 부품의 폐기를 최소화한다. 디스플레이 나 배터리가 꼭지 っ 때 시스템 보드 이외를 교환 할 수있는 편리한 것 같다.



 Intel NUC Compute Element는 성능과 소형 / 경량이라는 점에서 불리하다. 그러나 좀 더 탈착기구를 간단하고 지속 가능한 지향적 인 사용자가 선택할 PC로 일반화 될 것이다.



pc.watch.impress.co.jp/docs/column/hothot/1317217.html



+ Recent posts
