안녕하십니까 ?  EddyLab입니다.


이번 게시글은
저희 포럼의 역사가 한번 다시 조명되는 시간이 되겠네요 ^^

2013년 초에 모토롤라 아트랙스 랩독과 함께

안드로이드 스틱 미니PC의 원조인 MK802II를 기반으로

한방젠더 튜닝을 한때 유행시킨 포럼이

저희 "MK802 미니PC" 포럼입니다. ^^

https://cafe.naver.com/mk802











당시 획기적으로 안드로이드를 노트북으로 쓸 수 있다는 것과

당시 안드로이드 스틱PC에 우분투를 올려서 쓸 수 있고,

게임을 할 수 있는 환경을 구축할 수 있다는 내용으로,



이 포럼이 외부에 알려지기 시작하게 된 계기가
"랩독 + 스틱PC" 덕분입니다.

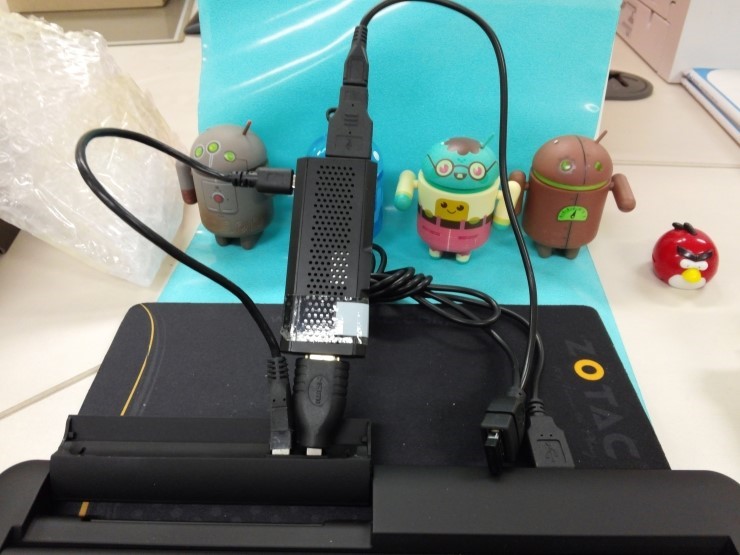

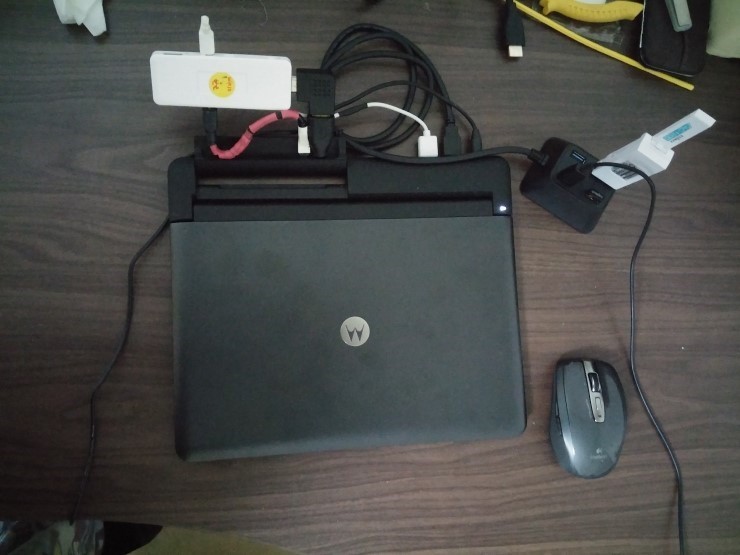

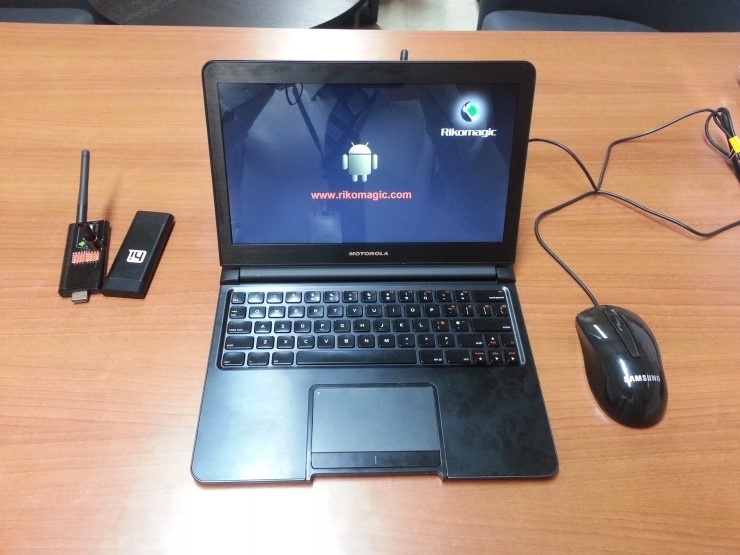

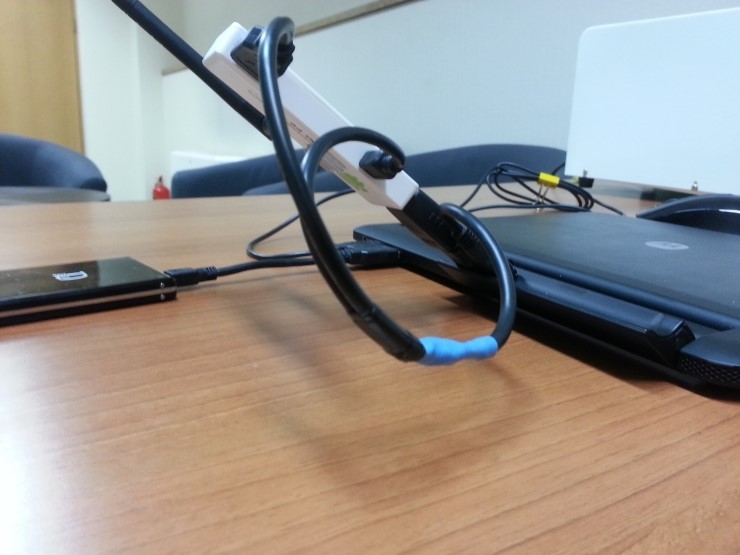

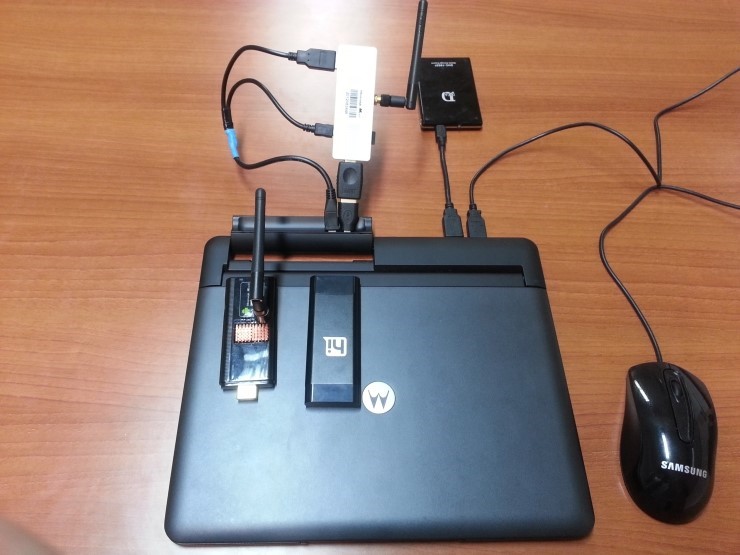

하기 사진은 윈도우스틱PC를 연결한 랩독으로,

2017년까지 실전으로 사용하고 있었습니다 ^^

그래서 랩독에 대해서는

다른 어떤 포럼보다도 관심을 많이 가지고 있고,

다양한 랩독 제품이 없는 관계로, 새로 나온 제품들은

거의 구입해서 test를 해 보고 있었습니다.





모토롤라 아트릭스 랩독이후,
KT에서 스파이더랩독 등이 출시가 되었지만, 특정기기에서만 사용할 수 있어서

응용사용은 불가능하였고,



이후 후속으로  NEXDOCK사의 랩독이 출시 되었습니다.





그러나, NEXDOCK사 1차 출고 물량 제품 제조중 화재로 인해서,

랩독 주문이 정상적으로 진행이 되지 않고,

제품에 많은 결함이 발견되어져서, 실전에서 거의 써 먹지를 못하였습니다. ㅠ.ㅠ

이후 몇가지 새로운 모델(컴퓨카드방식 랩독) 발표가 있었습니다만,

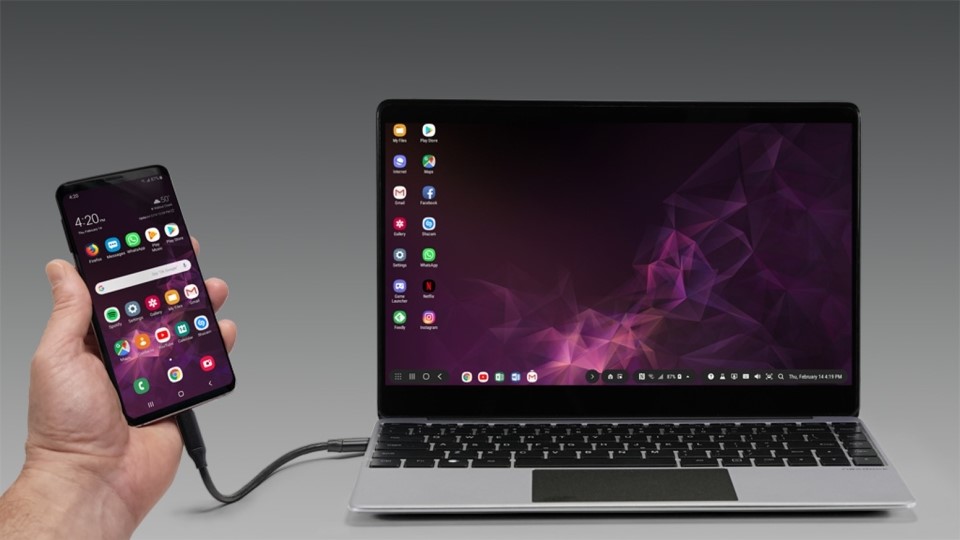

개발 캔슬이 되고, 최근에 하기 내용의 제품의 발표가 있었습니다.





Nexdeck 홈페이지 : http://nexdock.com/



모토롤라 랩독은 기존에 뒷쪽의 커넥터에 연결했다면,

이번에는 좀 더 단순한 커넥팅 방식으로 USB-C 지원을 하기 때문에,

응용이 다양합니다.







제품이 출시 된다는 소식을 몇번 들었었는데, 실물 판매가 되지 않고있어서

랩독 프로젝트가 망했나 ~~  보넹... ㅠ.ㅠ 하고 있었습니다. ^^;;


그러다가, 우연히 NEXDOCK Project와 동일한 제품을 출시한 곳을 알게 되었고,

바로 컨텍하여 제품을 오늘 받았습니다. ^^


짜짠 ~~~

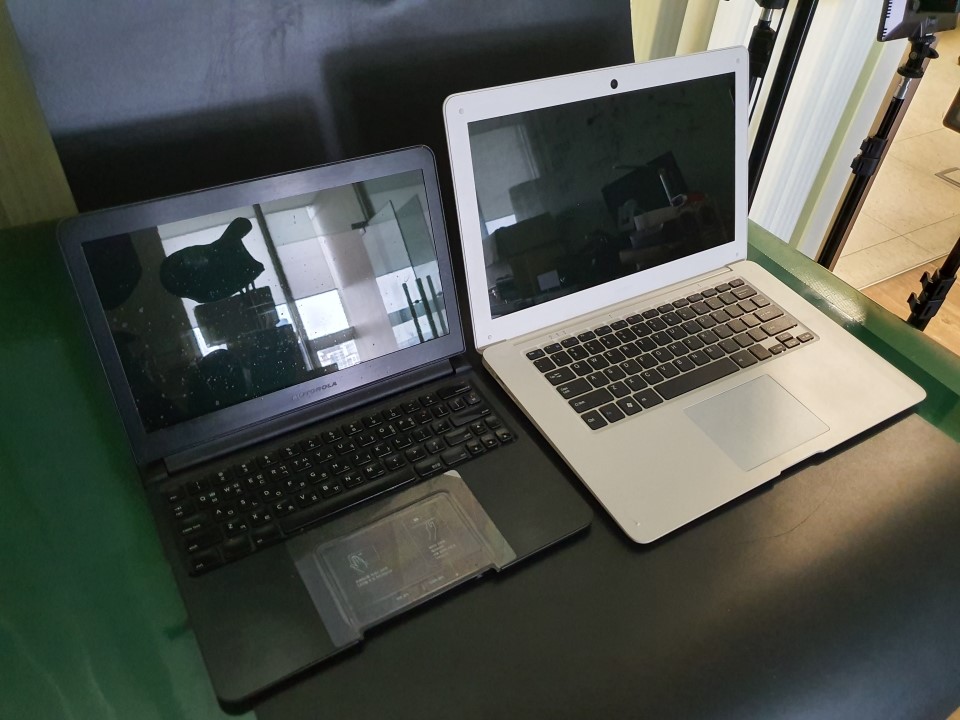

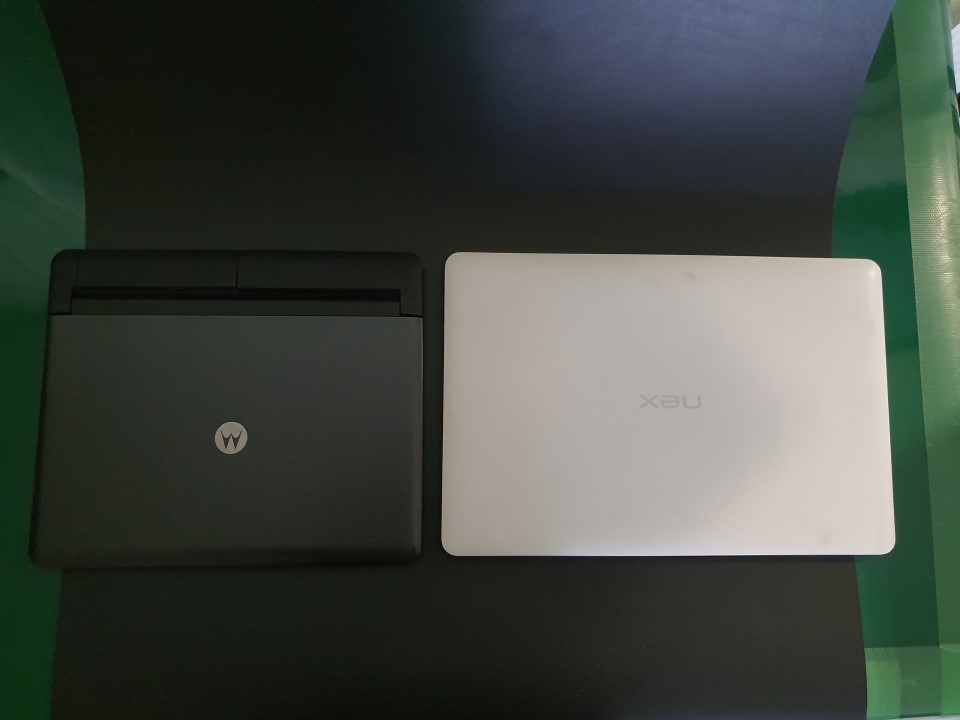

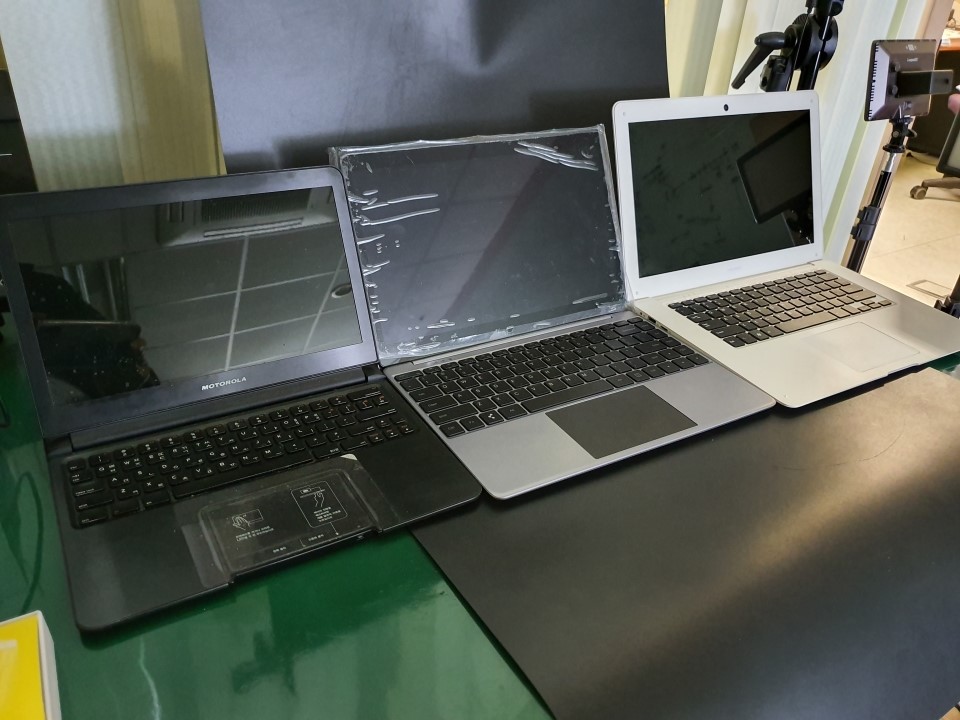

먼저, 3가지 제품을 나열 해 보여 드립니다.
중간에 있는 제품이 USB-C 랩독입니다.

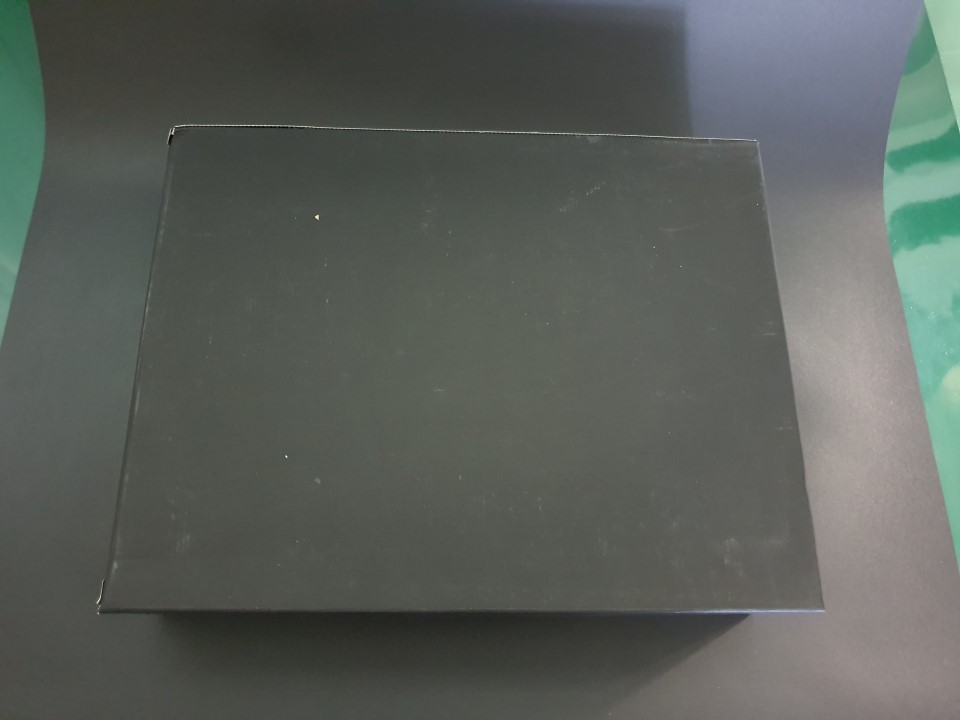

박스 포장입니다.

아직 test sample이라서 그런지, 무지박스네요..

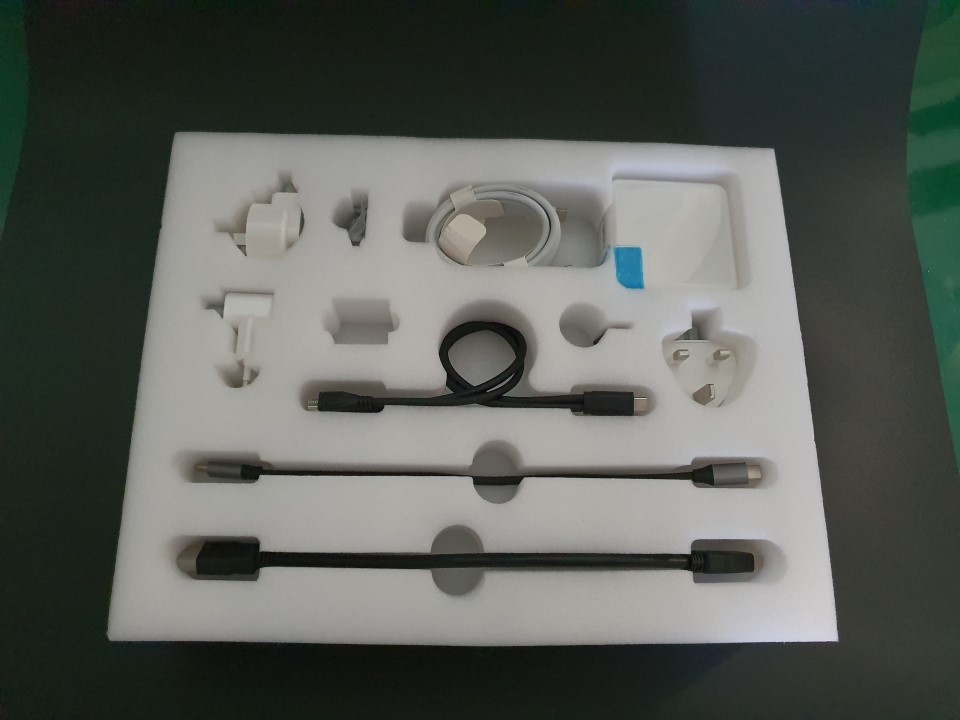

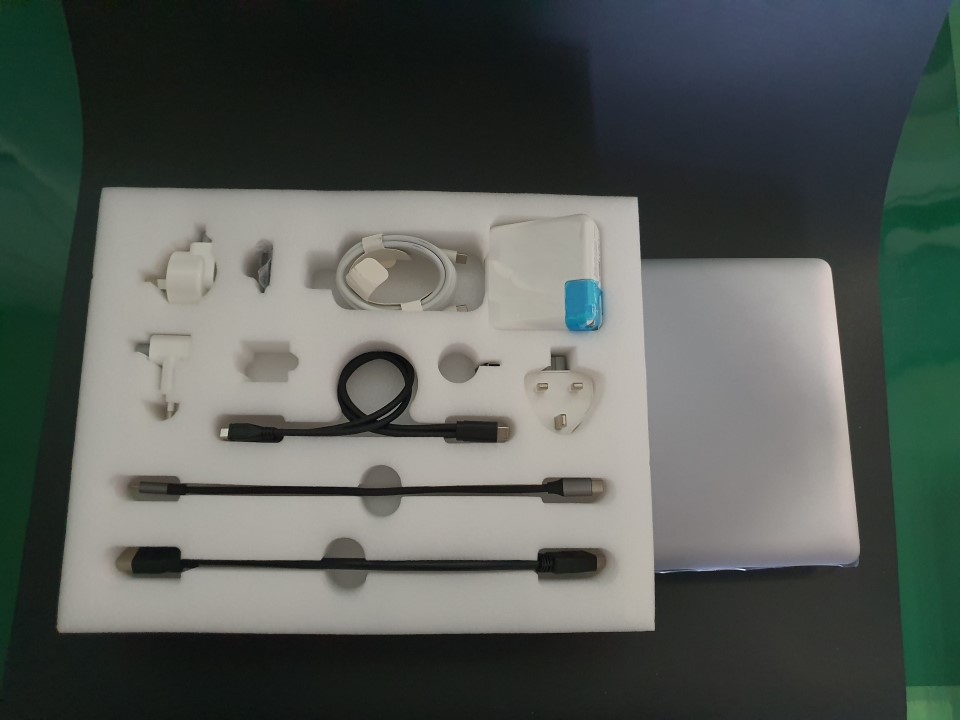

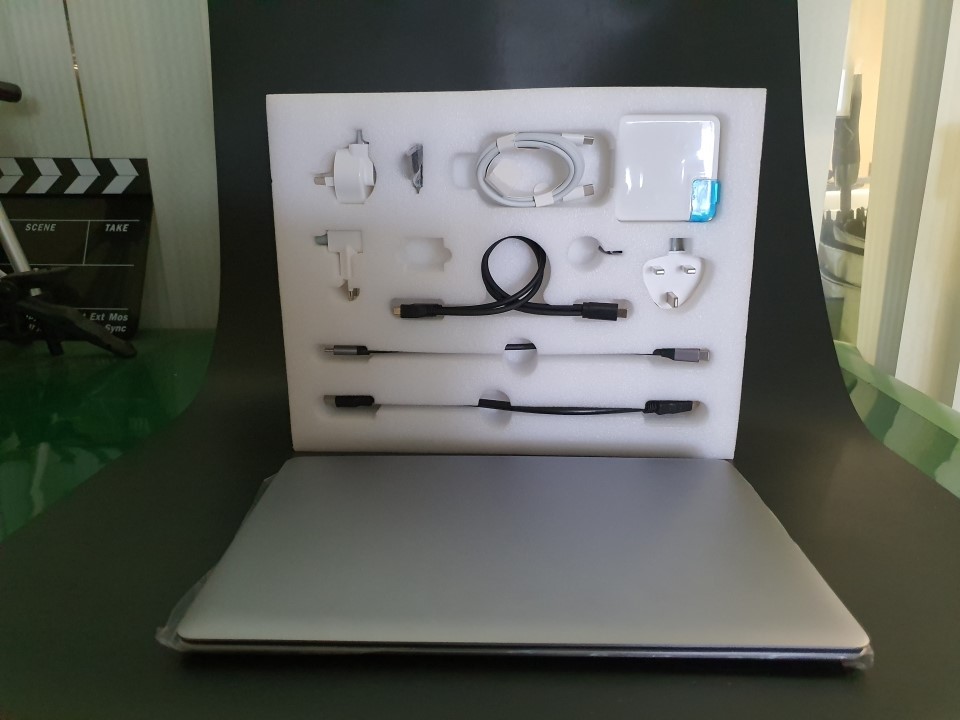

박스를 개봉해보니, 악세서리들이 우루루 보여지네요.. ^^;;

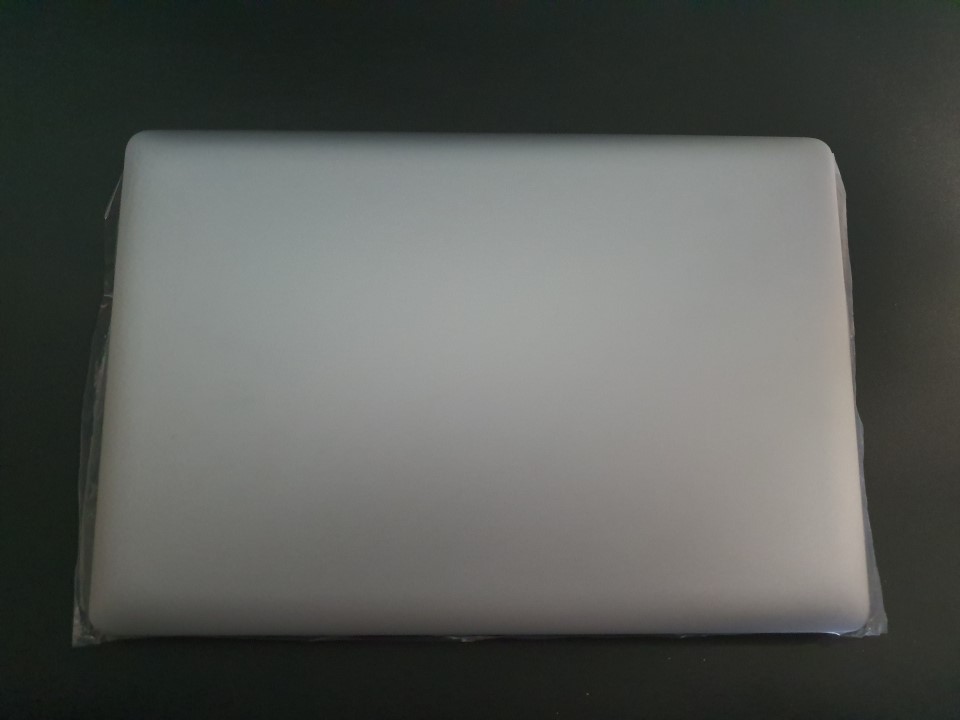

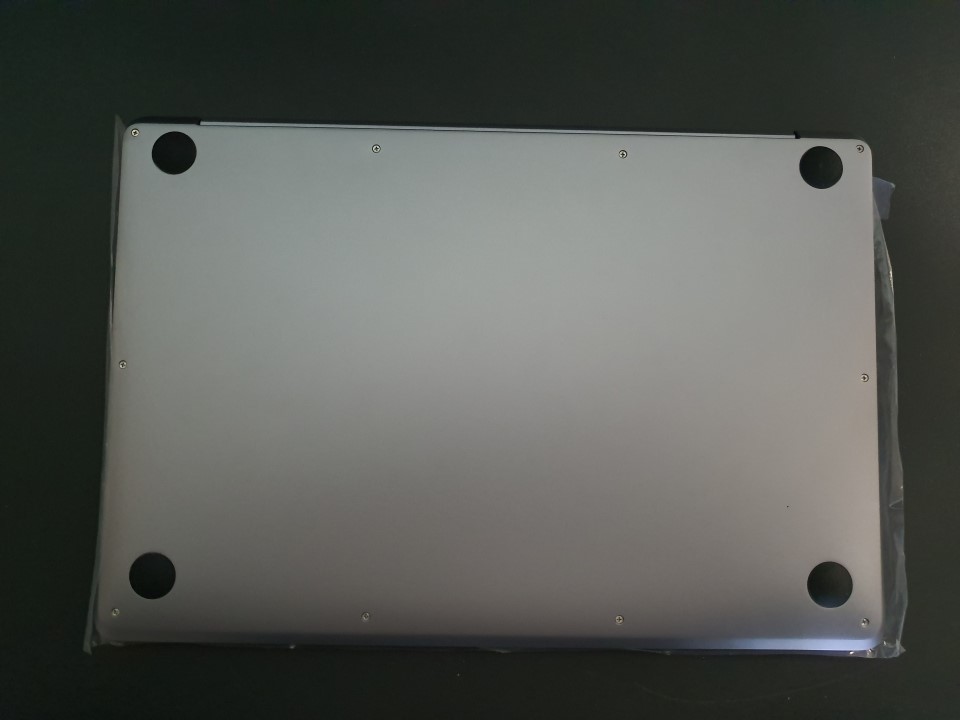

본체는 포장 하단에 들어가 있네요..

USB-C 랩독 본체와 악세서리 사진입니다.

이 제품의 색상은 실비이고, 디자인은 맥북 스타일이네요.

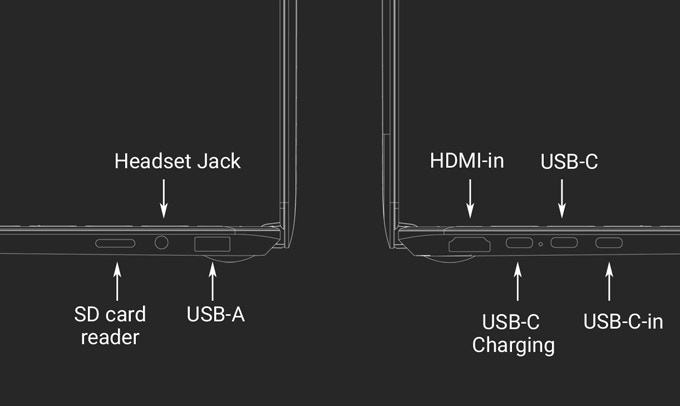

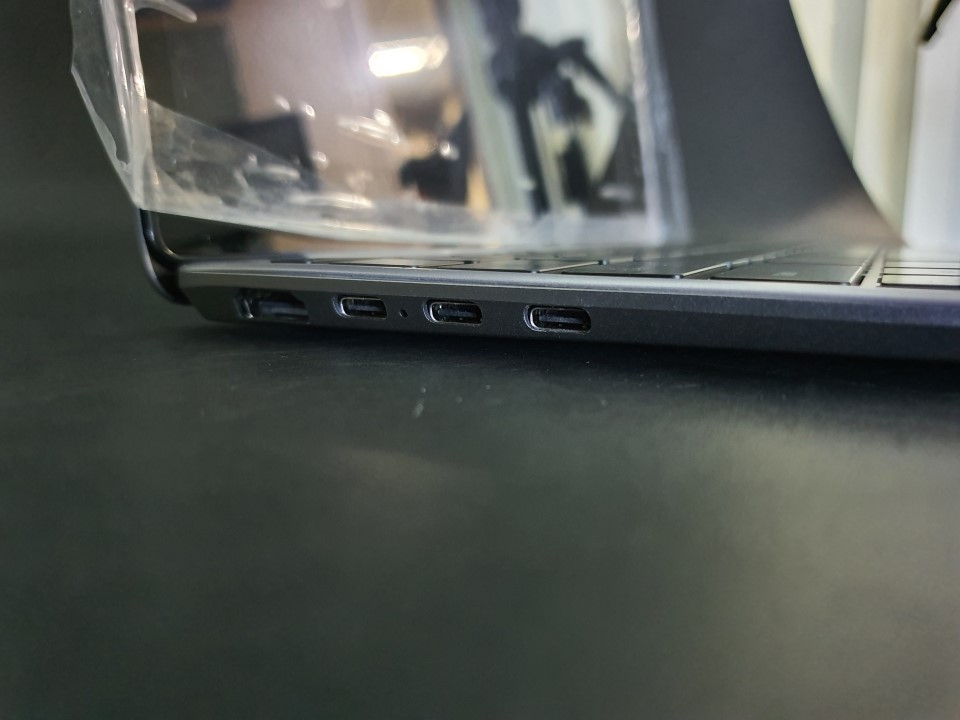

측면 포트에는 HDMI포트, USB-C 포트가 3개 입니다. ^^

맨위의 것은 전원 In USB-C PD 포트이고,

중간은 전원을 밖으로 충전해 주는 USB-C PD포트입니다.
아래쪽 포트는 스마트폰과 연결하는 USB-C 포트입니다.

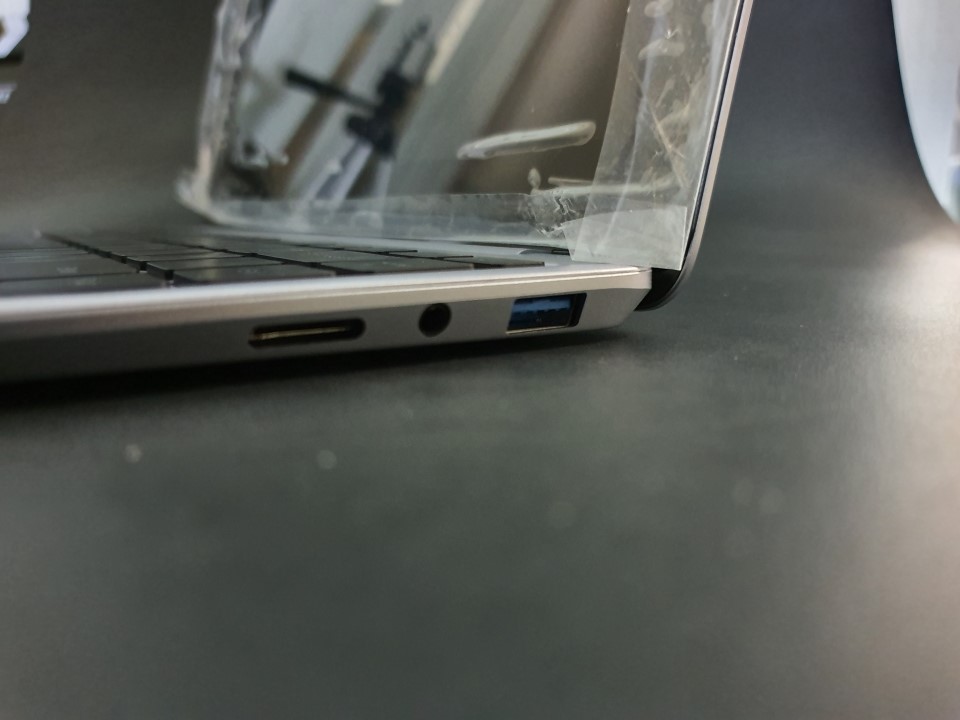

반대쪽 포트는 USB 3.0포트 1개, Audio잭, SD카드 슬롯이 있습니다.

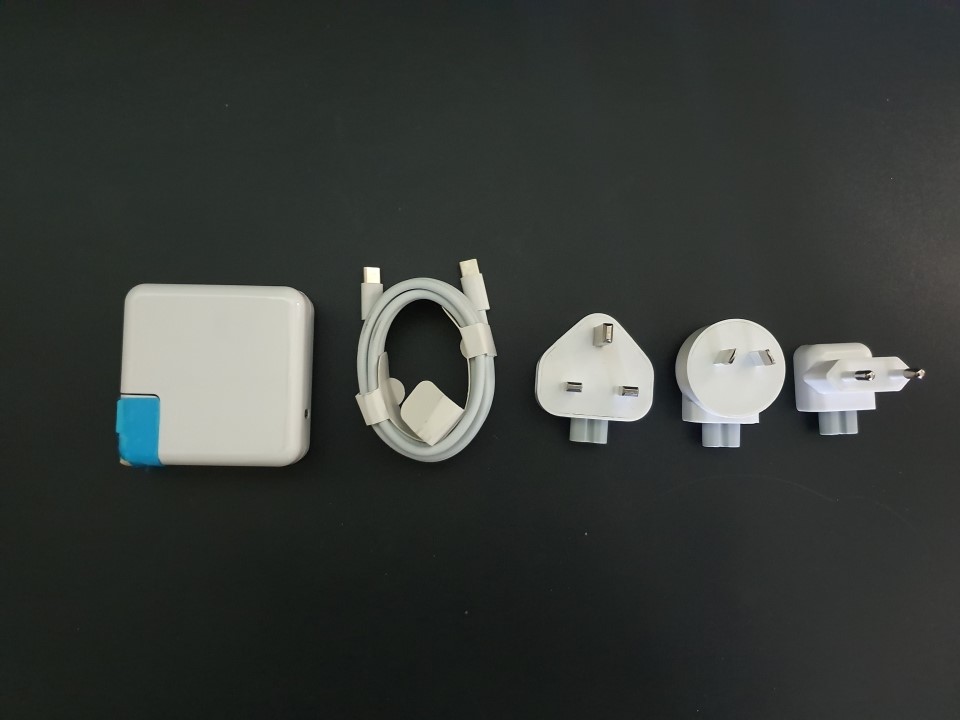

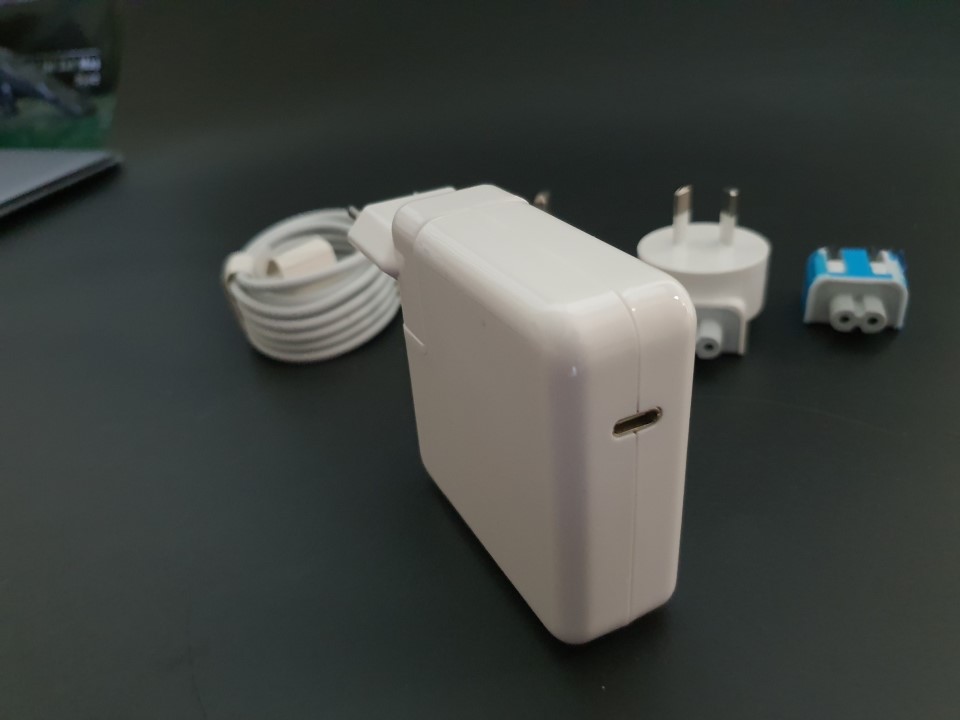

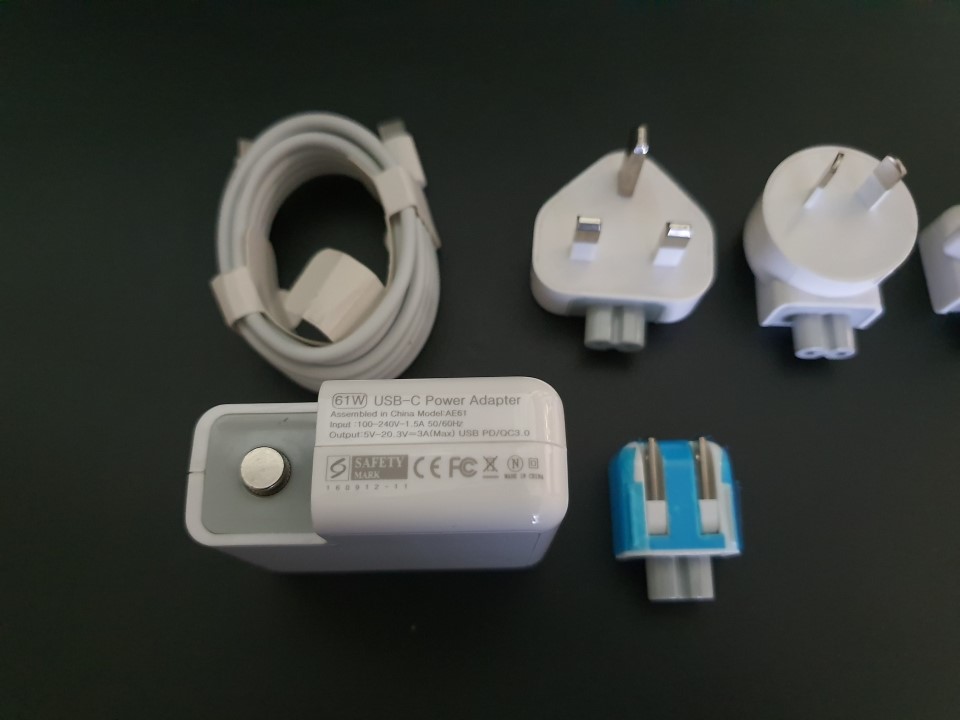

전원 악세서리 입니다.

USB-PD 60W 파워어댑터와 USB-C to C 케이블입니다.
파워어댑터도 애플룩 스타일입니다만, 사이즈가 많이 크네요 ㅠ.ㅠ

USB-C PD 1개 포트 제품입니다.

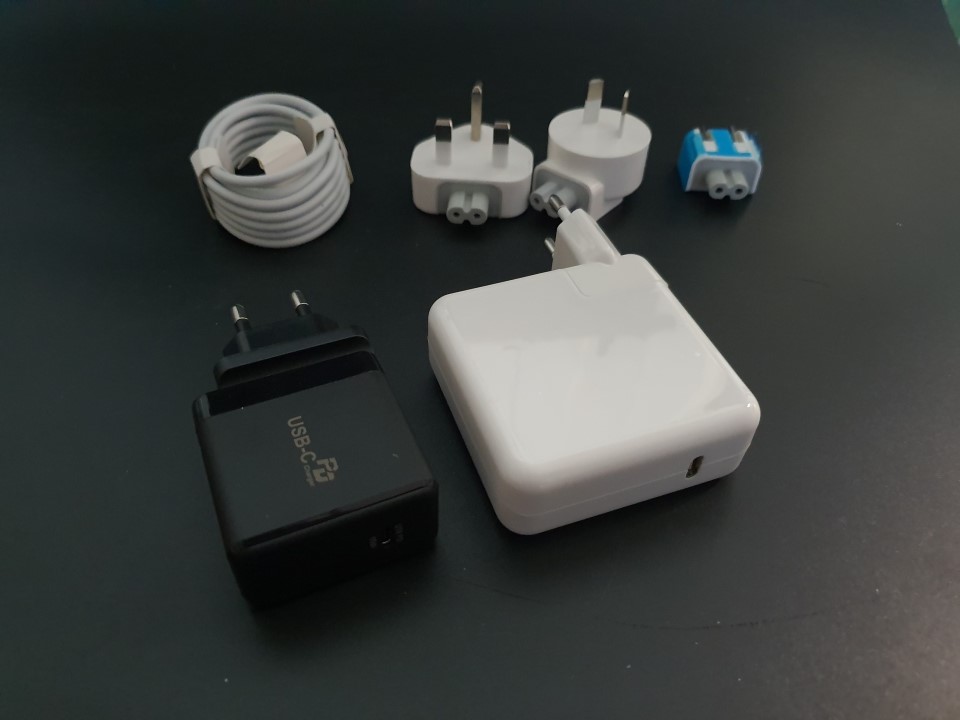

이 제품과 전에 소개해 드린 GaN 65W USB-C PD 어댑터와
덩치를 비교해 보면 거의 절반 수준이네요 ^^:;

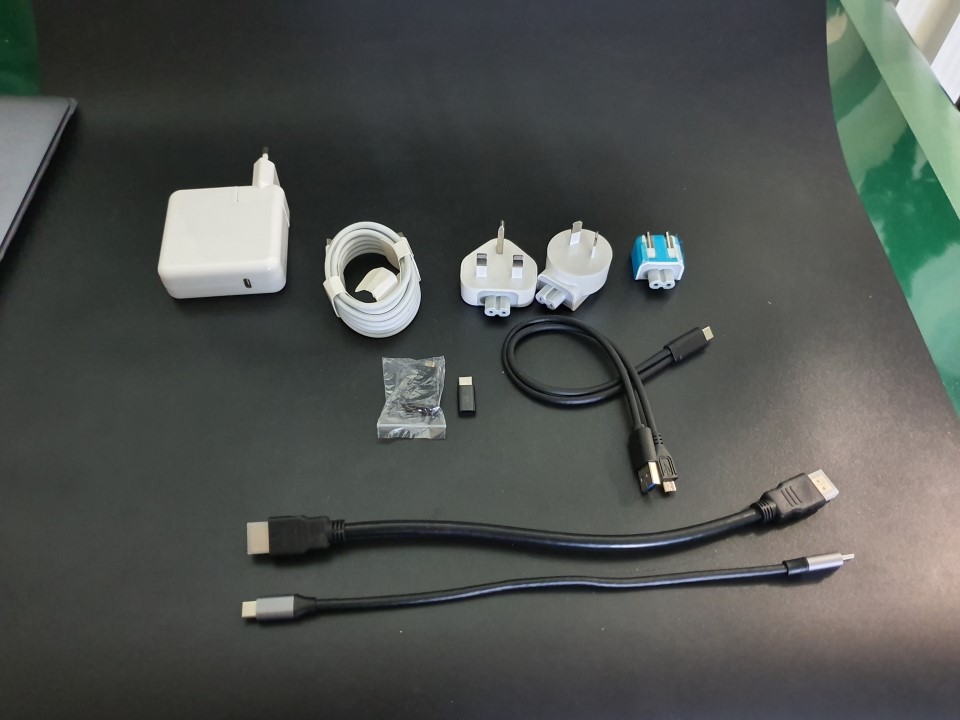

기타 다른 케이블과 젠더 그리고 HDMI케이블 들이 지원되네요..

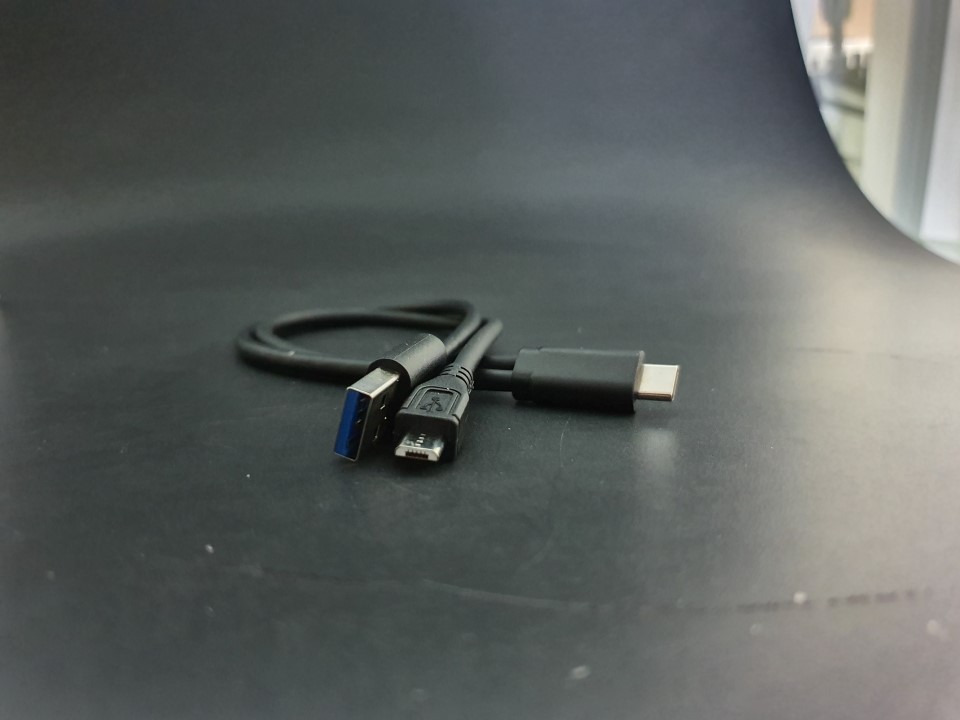

이 케이블이 좀 재미 있네요..

USB-C to Micro 5핀 + USB-A 케이블로 어디에 써야 하는지 잘 모르겠네요 ^^;;

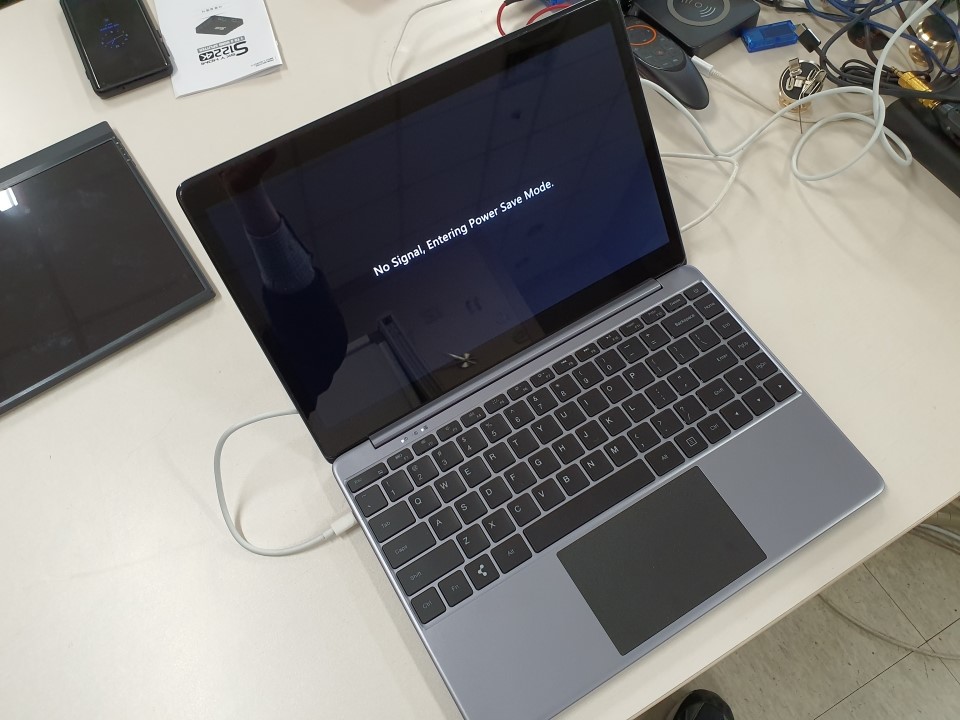

파워 On 상태 화면입니다.
USB-C 랩독은 기본적으로 CPU나 Memory가 내장되어 있지 않는

순수하게 디스플레이, 배터리 각종 포트 그리고 키보드 + 마우스만 지원됩니다.

Device supporting:
1)Samsung S8/S8+/S9/S9+/S10/S10e/S10+/노트10/노트10+ : Supporting DEX desktop function

2)Huawei MATE10/Mate20: Supporting desktop function
3)MACBOOK: Supporting all models with Type C
4)Nintendo: Supporting
5)Other device: Supporting all devices with USb3.1 type C port (NOTEBOOK,TABLET， MINI PC,MOBILE PHONE, ALL IN ONE）
Power Adapter:Supporting PD fast charge Maximum Power output  up to 60W

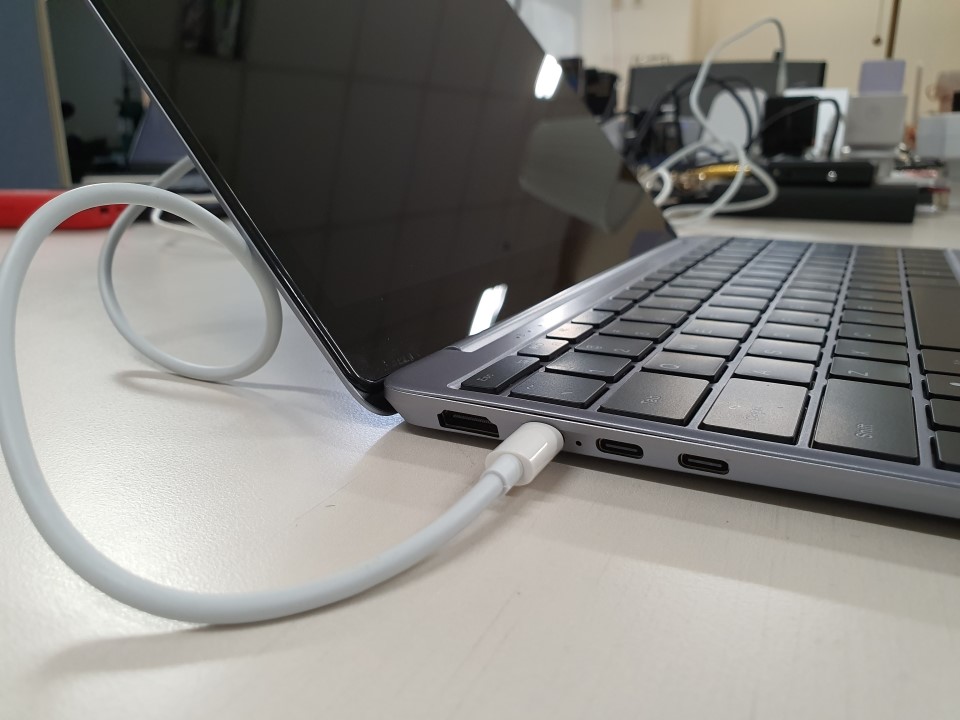

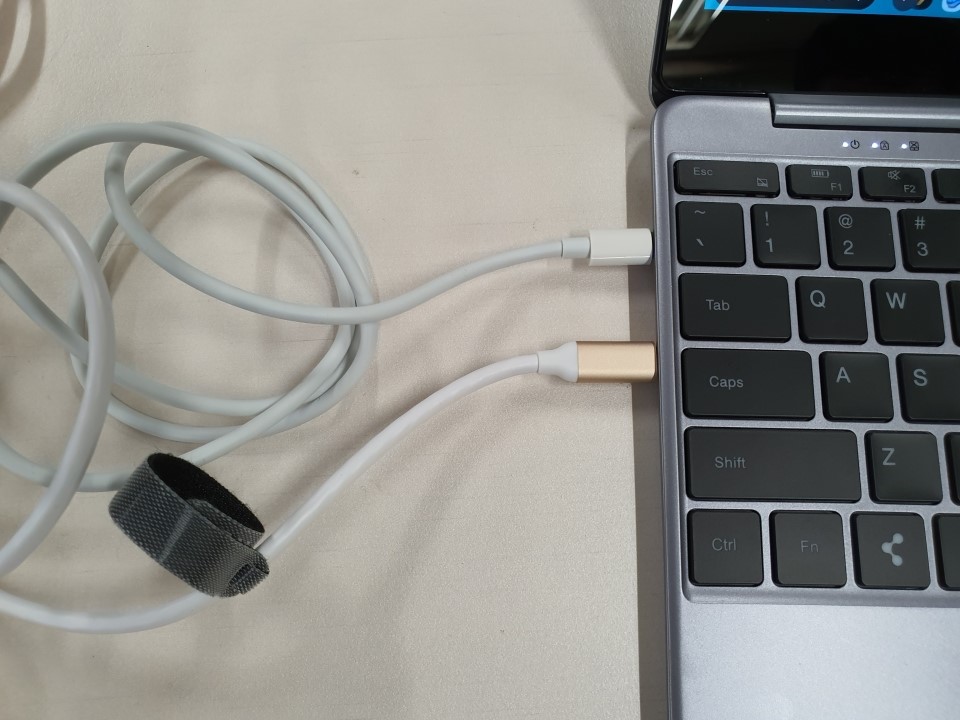

USB-C 랩독에 PD전원을 공급하기 위해서

맨 위의 포트에 USB-C to C 케이블을 연결하였습니다.

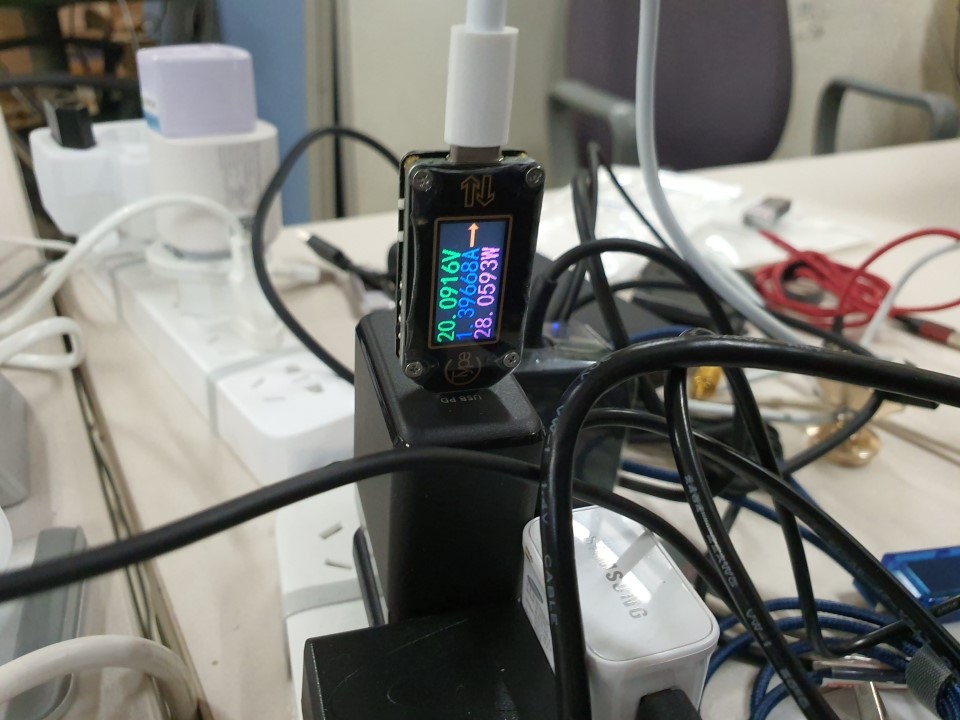

GaN 65W 어댑터에서 20V 1.39A = 28W 충전이 되고 있는 것을 확인하였습니다.







그리고, 맨 아래쪽에 EddyLab USB-C Gen2 케이블을 이용하여

갤럭시 노트10+를 연결하였습니다.

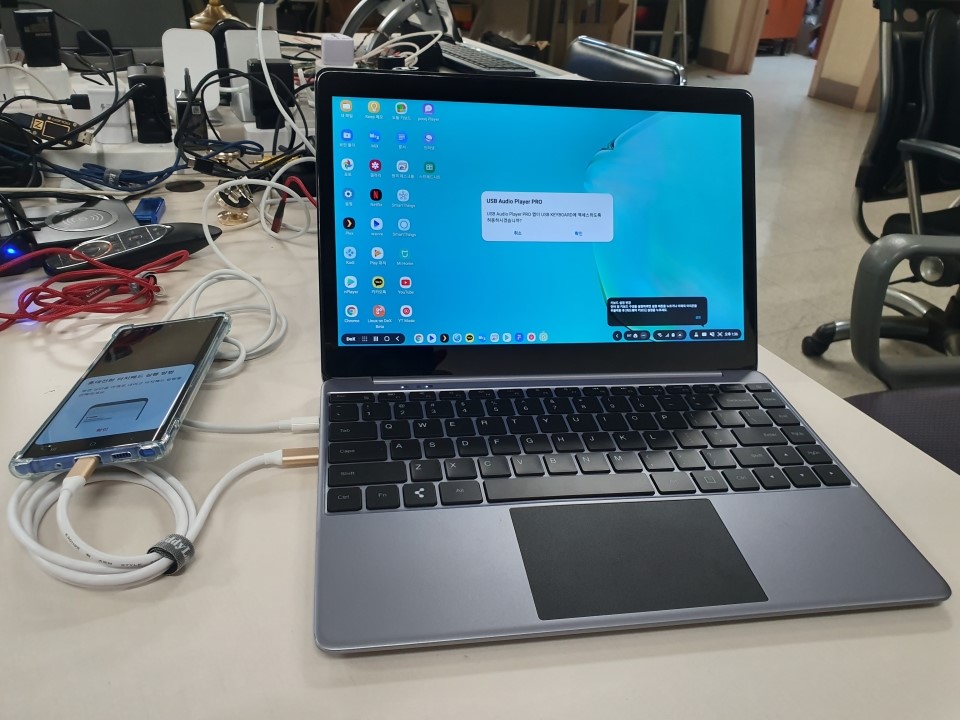

갤럭시 노트10+에서 DeX 모드로
USB-C Dock에 화면이 뜨는 것을 확인하였습니다.

DeX 모드로  USB-C Dock에 화면이 뜨면서
스마트폰에서는 충전이 되고 있습니다.
키보드 키 사이즈가 매우 여유있어서, 타이핑 하기가 편리합니다. ^^



한국어 변경은 Ctrl + Space bar입니다.
(이때 한국어 가상키보드는 삼성키보드 이어야지만 정상 동작됩니다.)

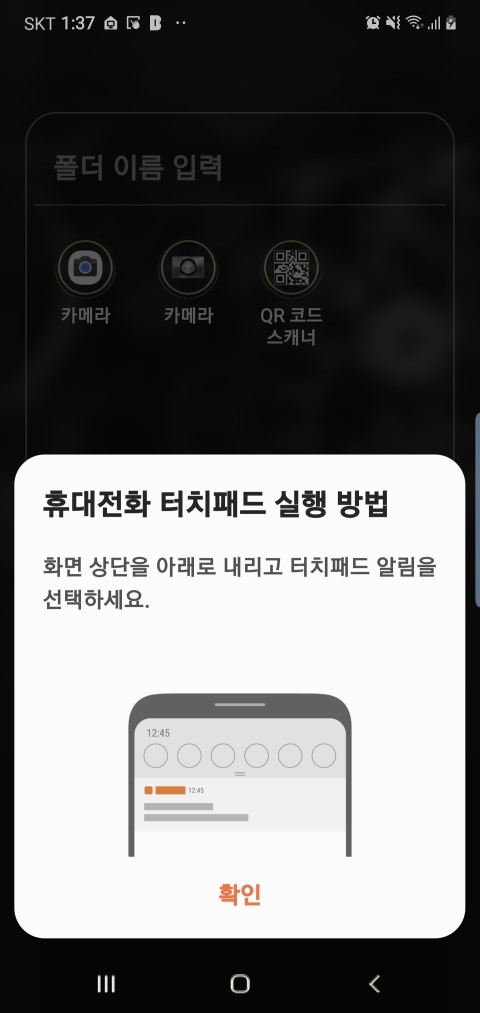

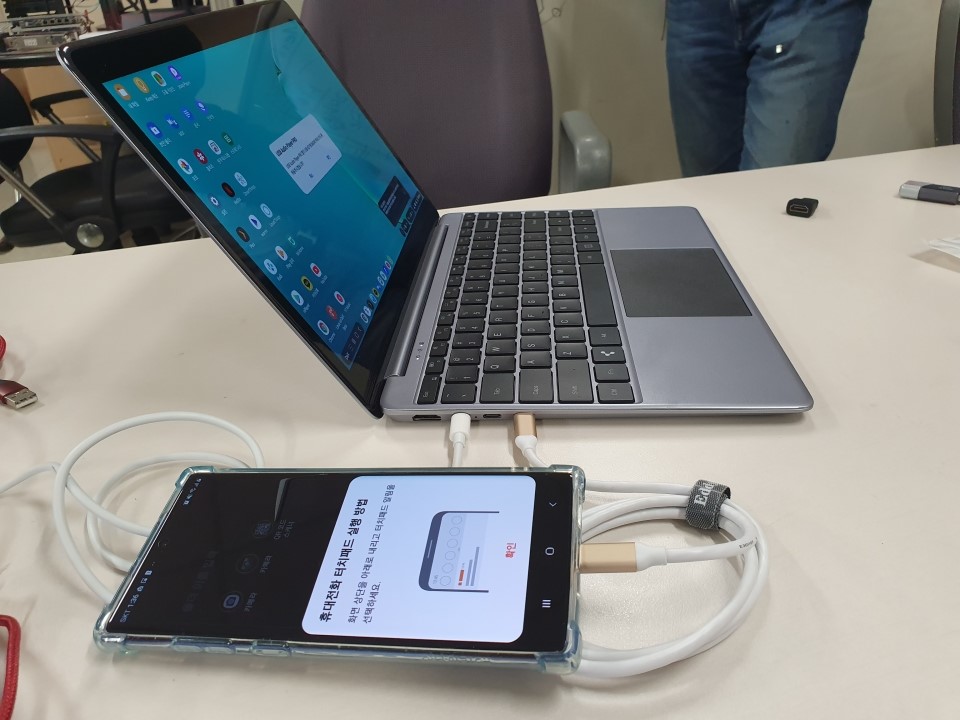

DeX 모드일때 스마트폰에서는
휴대전화 터치패드 (터치 마우스) 모드로

변경하여 마우스 대신 사용이 가능합니다.

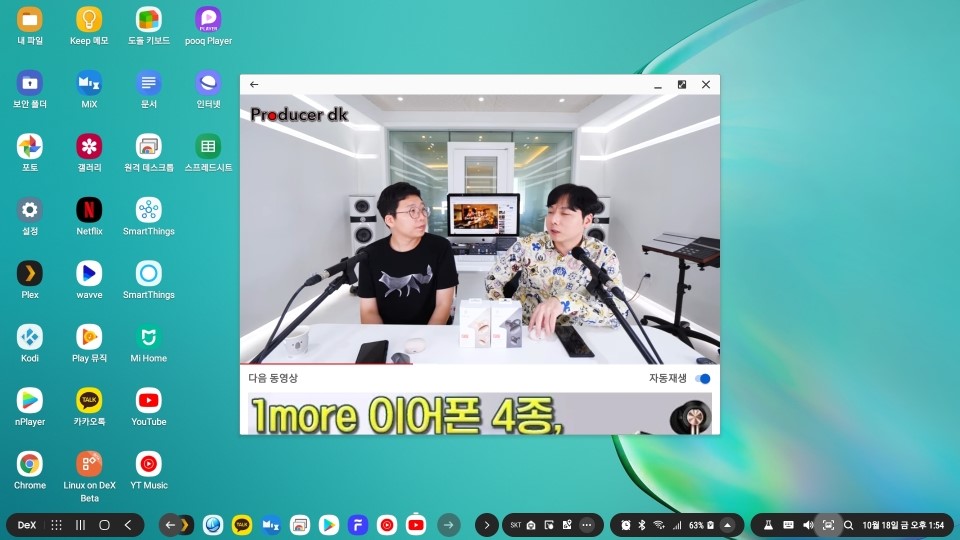

DeX 모드로 USB-C Dock에 화면입니다.
중앙에 유투브 재생을 실행하고, 창 사이즈를 마우스로 조정할 수 있습니다.

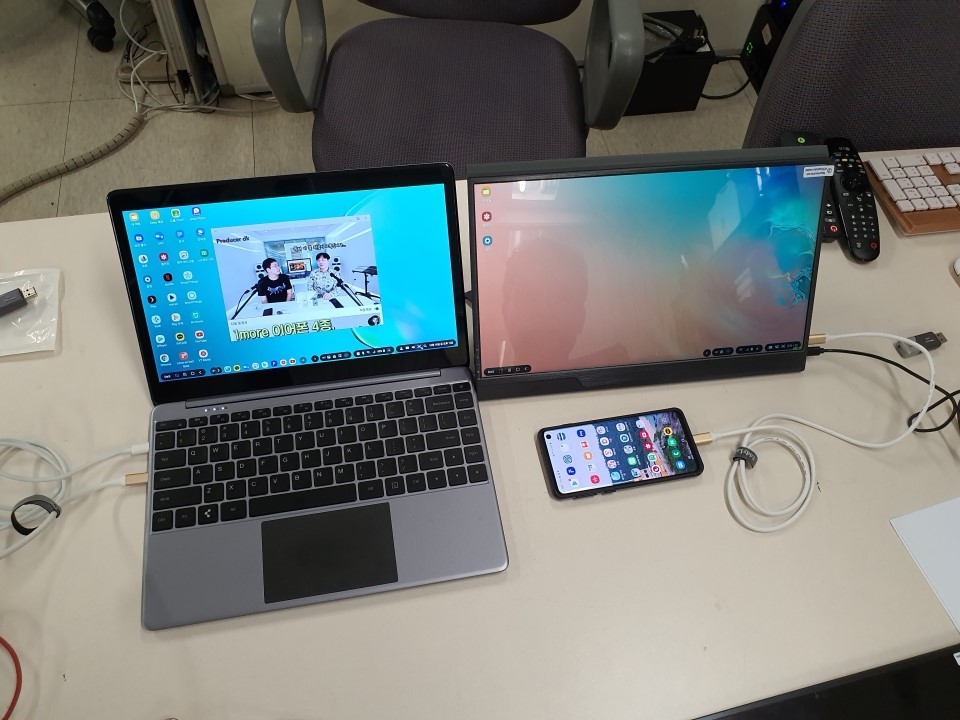

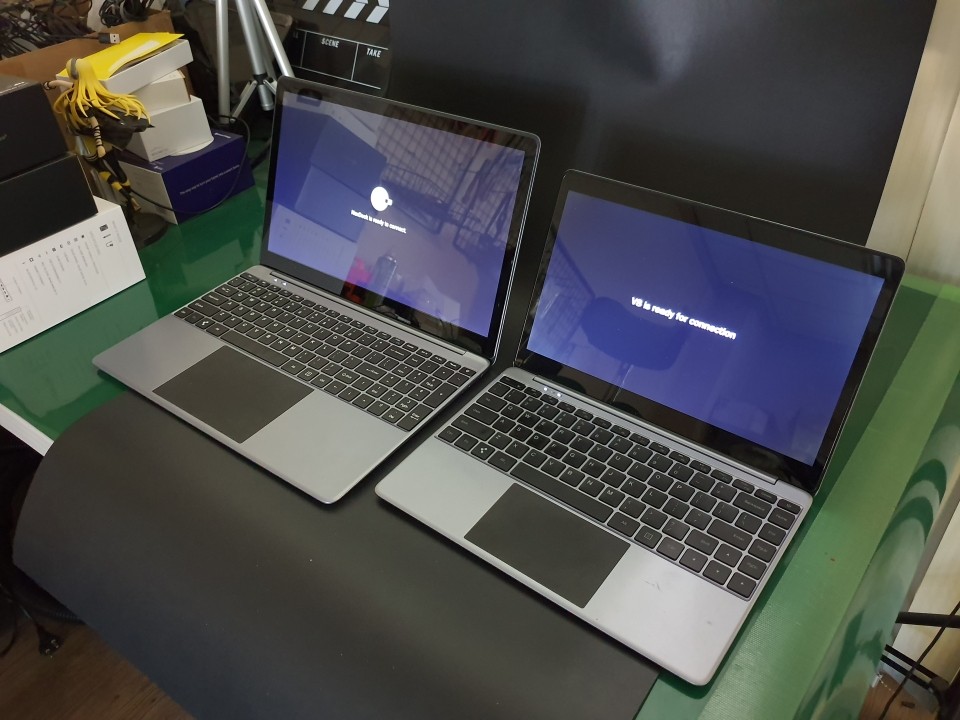

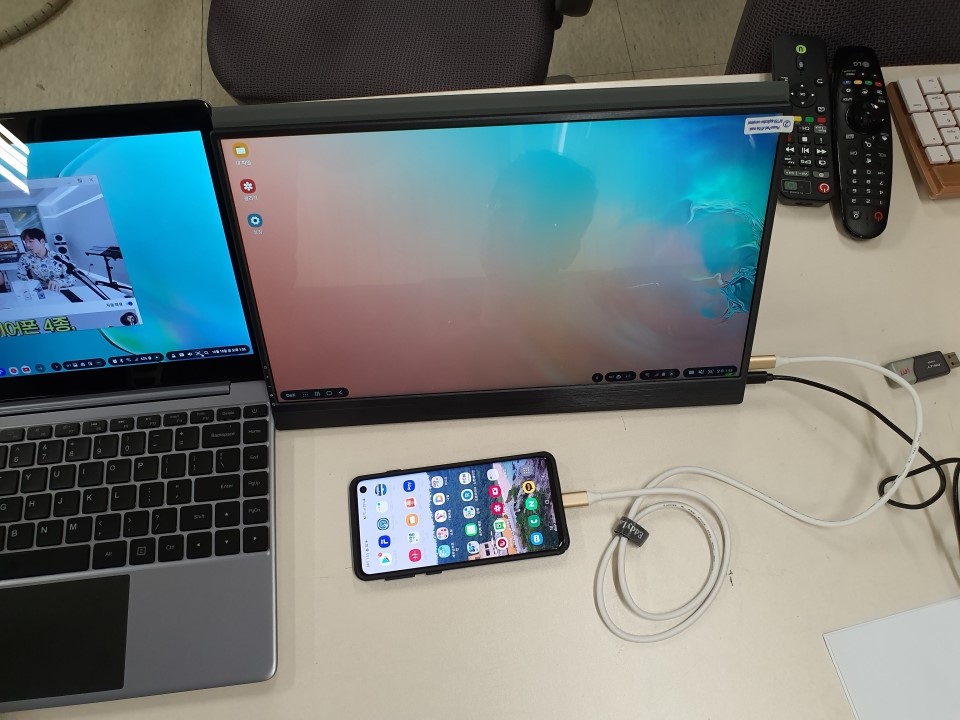

DeX 모드로 USB-C Dock에 화면과
이번에 새로 도착한 15.6인치 Full HD 터치 휴대모니터 + 내장 배터리 제품입니다.

신규 15.6인치 터치 휴대모니터에는
갤S10를 연결하여 DeX모드로 연결하였습니다.

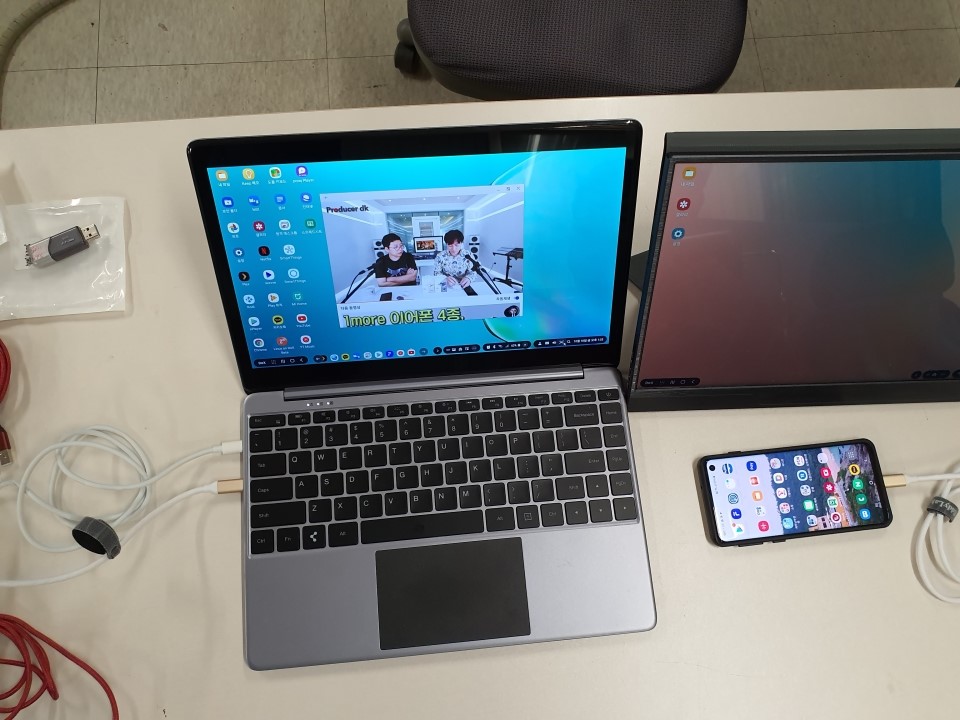

노트10+ DeX모드에서 노트10+로 직찍으로 사진을 찍어 보았고,

DeX모드는 그대로 유지되고 있는 것을 확인 하였습니다. ^^

신규 15.6인치 터치 휴대모니터

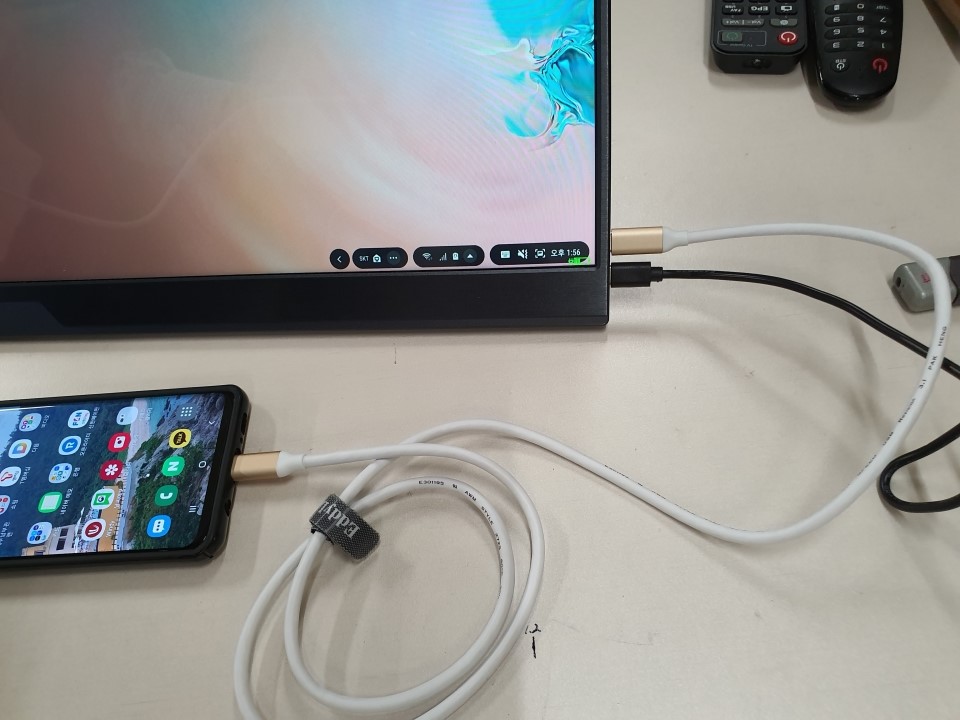

신규 15.6인치 FullHD 터치 휴대모니터에서는
USB-C PD케이블과 EddyLab USB-C Gen2 케이블로 연결 하였습니다.

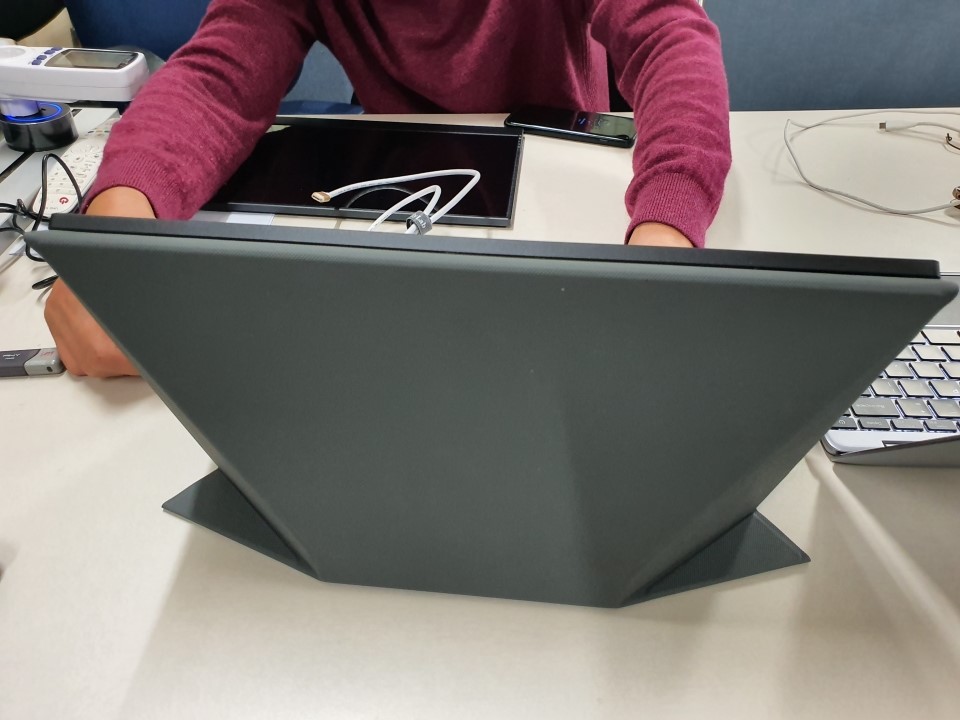

신규 15.6인치 FullHD 터치 휴대모니터의 케이스는

뒷면으로 이렇게 접어서 고정합니다.

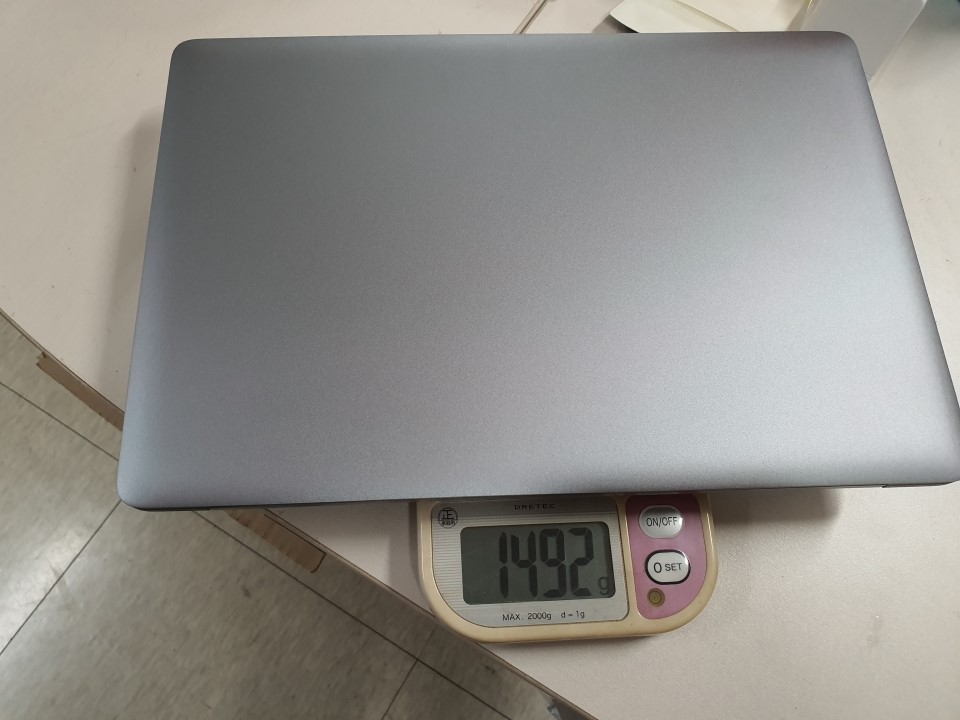

USB-C 랩독 무게는 약 1.5kg이네요

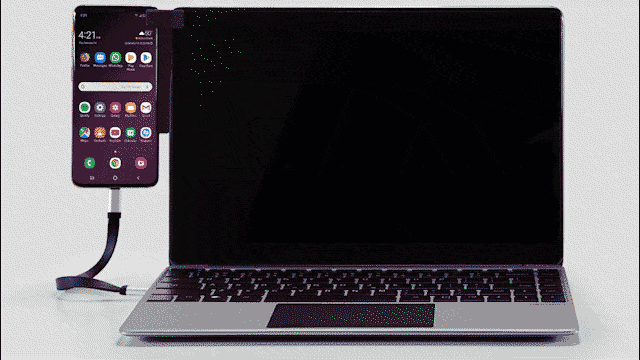

USB-C 랩독에 연결한 스마트폰을 하기와 같이,

독 디스플레이 옆에 고정 할 수 있는 방법도 있는 것 같습니다. ^^

HDMI In을 이용하여 2nd 디스플레이로 활용이 가능하고,

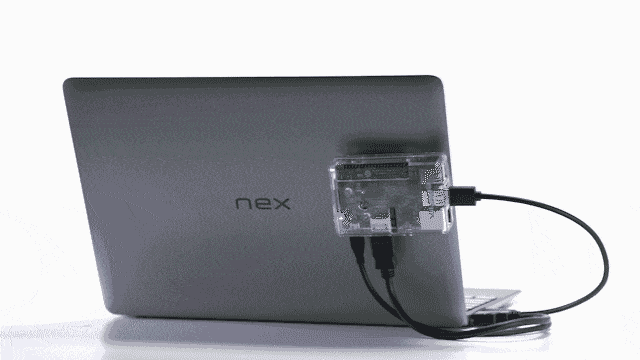

USB-C 랩독에 라즈베리파이(RPi)를 연결하여 활용이 가능합니다.

그리고 다른 Single on Computer를
USB-C 랩독과 연결하여 활용이 가능합니다.

그리고, 아직 개발 중인 USB-C X2 를 이용한 윈스틱PC를

이용하여 활용도 가능하게 될 것 같습니다. ^^

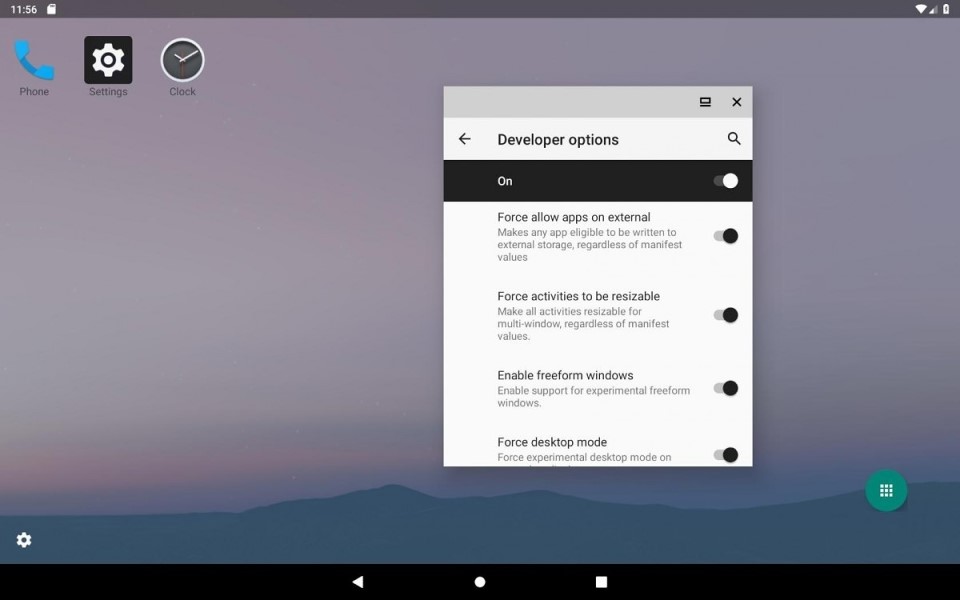

그리고, 구글은 안드로이드Q 버젼에서 부터
데스크톱 모드를 공식 지원을 할 예정입니다.

https://www.xda-developers.com/android-q-desktop-mode/









NeXDock 2과 USB-C 랩독의 차이점





NeXDock 2

• Screen: 13.3” IPS LCD 1920x1080 (1080P)
• Battery: 38 Wh
• Audio: 4 x 1W speakers



USB-C 랩독

• Screen: 14” IPS LCD 1920x1080 (1080P)
• Battery: 6780mA
• Audio: 2 x 3W speakers
