ZMI zPower Trio 65W 2C1A 데스크탑 충전기 Teardown Review





다중 장치 충전을 위해 책상 설치를 단순화하려면 데스크탑 충전기를 깔끔하게 선택하십시오. 우리는 매우 강력하지만 찾기 어려운 Anker PowerPort Atom PD 4 100W 데스크탑 충전기를 분해했으며 이제 실험실에 새로운 데스크탑 충전기 ZMI zPower Trio 65W 2C1A 데스크탑 충전기가 있습니다. 우리의 분해 검토입니다.



나는 디자인

ZMI의 최소 백색 상자가 함께 제공됩니다. 특징 : 최대 USB-C1 65W ， USB-A 및 USB-C2 18W 분할, 총 65W.

뒷면의 사양.

모델 : HA932

포트 : 2 × USB-C 및 1 × USB-A

입력 : 100-240V ~ 50 / 60Hz 1.6A

출력 (사용할 포트 하나를 선택하고 다른 두 포트는 분리 한 상태로 두십시오) :

USB-C (왼쪽) : PD 5V𝌂3A 9V𝌂3A 12V 153A 15V = 3A 20V𝌂3.25A 65W 최대

USB-C (중간) : PD 5V𝌂3A 9V𝌂2A 12V𝌂1.5A 18W 최대

USB-A : QC 5V𝌂3A 9V𝌂2A 12V𝌂1.5A 18W 최대

출력 (멀티 포트 사용 중) : USB-C (왼쪽) : PD 5V𝌂3A 9V𝌂3A 12V𝌂3A 15V𝌂3A 20V𝌂2.25A 45W 최대 (다른 두 포트와 무관)

USB-A가 분리 된 USB-C (중간) : PD 5V𝌂3A 9V𝌂2A 12V𝌂1.5A 18W max

USB-C (Middle)가 분리 된 USB-A : QC 5V𝌂3A 9V𝌂2A 12V𝌂1.5A 18W max

USB-C (중간) 및 USB-A 모두 사용 중 : 5V𝌂3.6A 18W max

치수 (본체) : 3.74 × 2.62 × 0.91 인치 (95 × 66.5 × 23mm)

AC 리드 코드 길이 : 5 ft

무게 (본체) : 5.50oz (156g)

무게 (본체와 AC 전원 코드) : 9.98oz (283g)

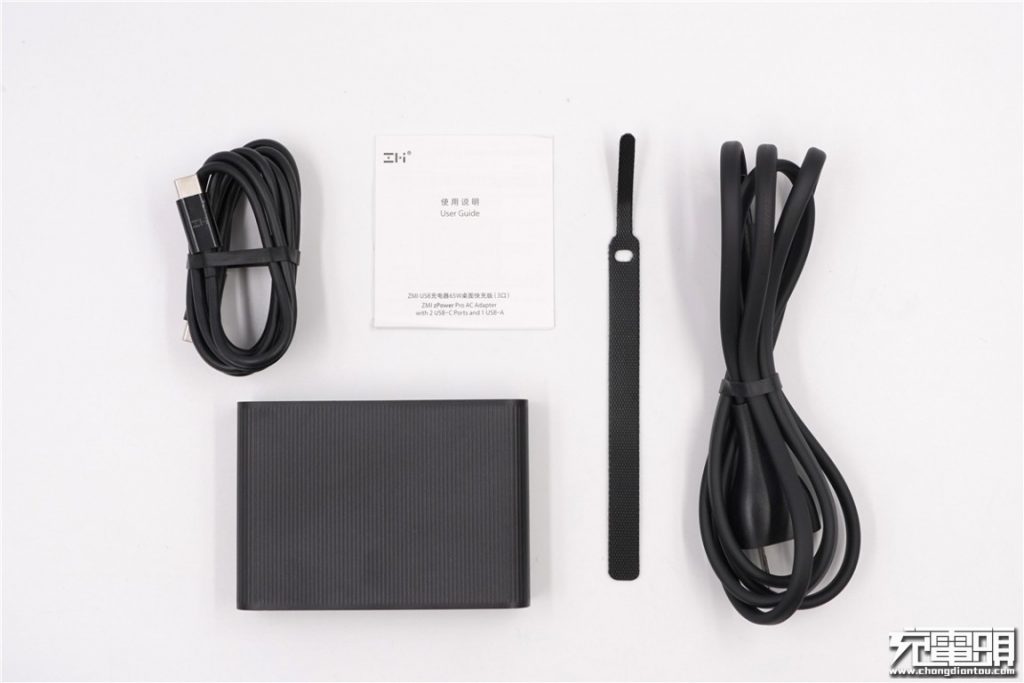

패키지 내용물 : 충전기, USB-C-USB-C 케이블, 그림 -8 전원 코드, 벨크로 케이블 타이 및 사용 설명서.

데스크 충전기는 홈 마감 처리가되어있는 난연성 PC 재질로 만들어져있어 간단하고 산업적인 느낌을줍니다.

바닥에 미끄럼 방지 고무 스트립.

충전기 앞면 (왼쪽에서 오른쪽으로) : USB-C1, USB-C2 및 USB-A. USB-C 포트 중 2 개는 아래에 작은 아이콘이있어 충전에 적합한 장치를 나타냅니다.

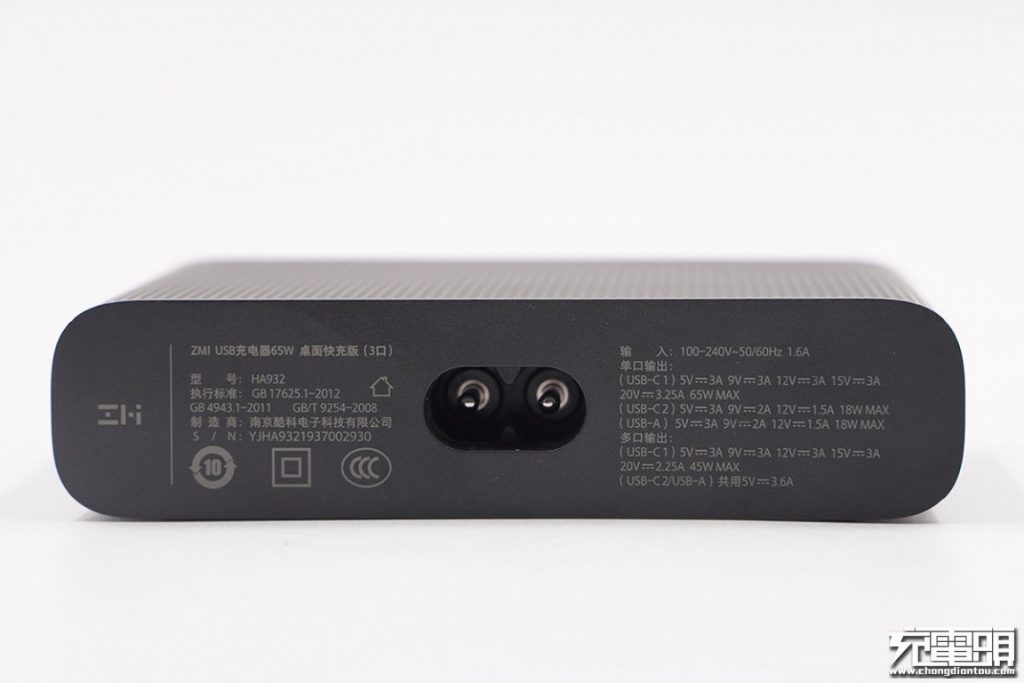

뒷면의 그림 8 전원 입력 포트 및 사양.

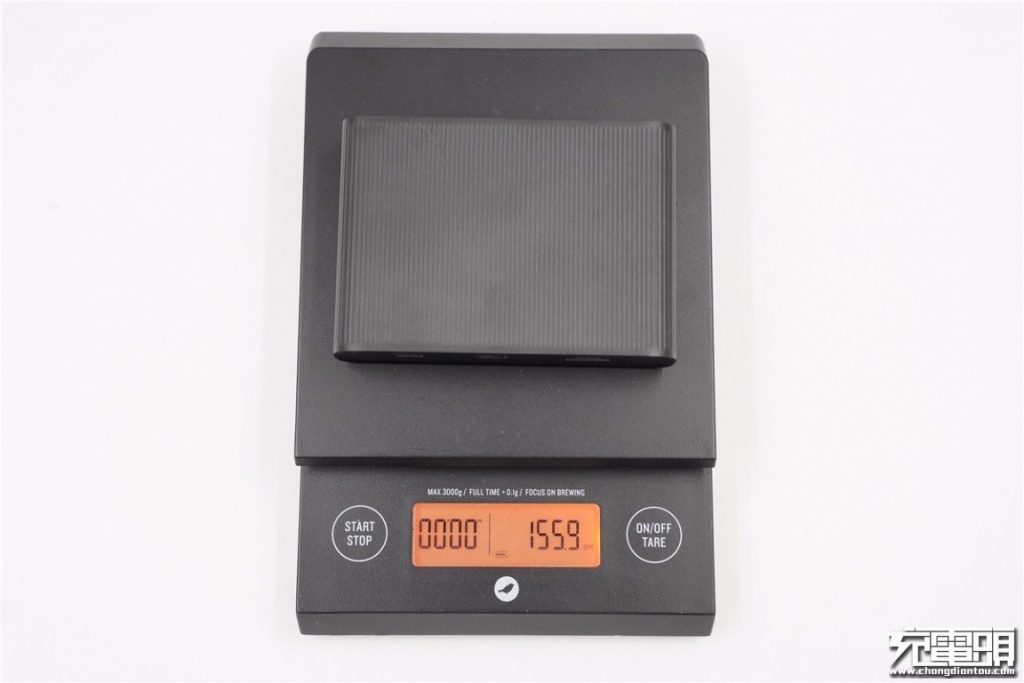

무게는 156g / 5.50oz입니다.

그림 -8 전원 코드에 2.5A 250V 표시.

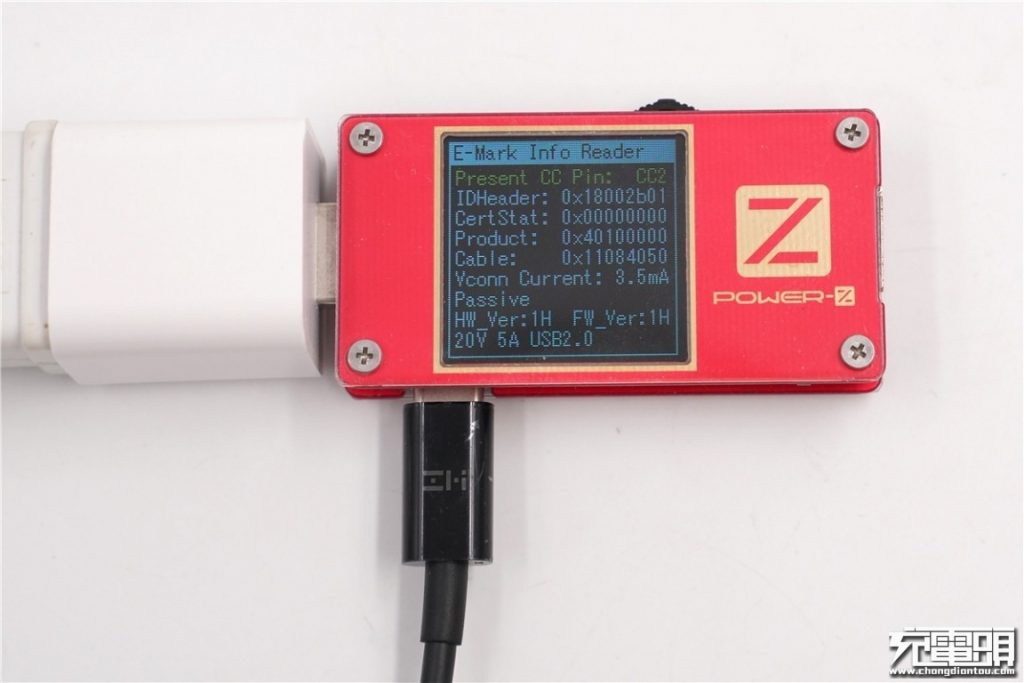

포함 된 USB-C-USB-C 케이블은 20V / 5A, 100W 최대 및 USB2.0 데이터 전송 속도를 지원하는 E-Marked입니다.

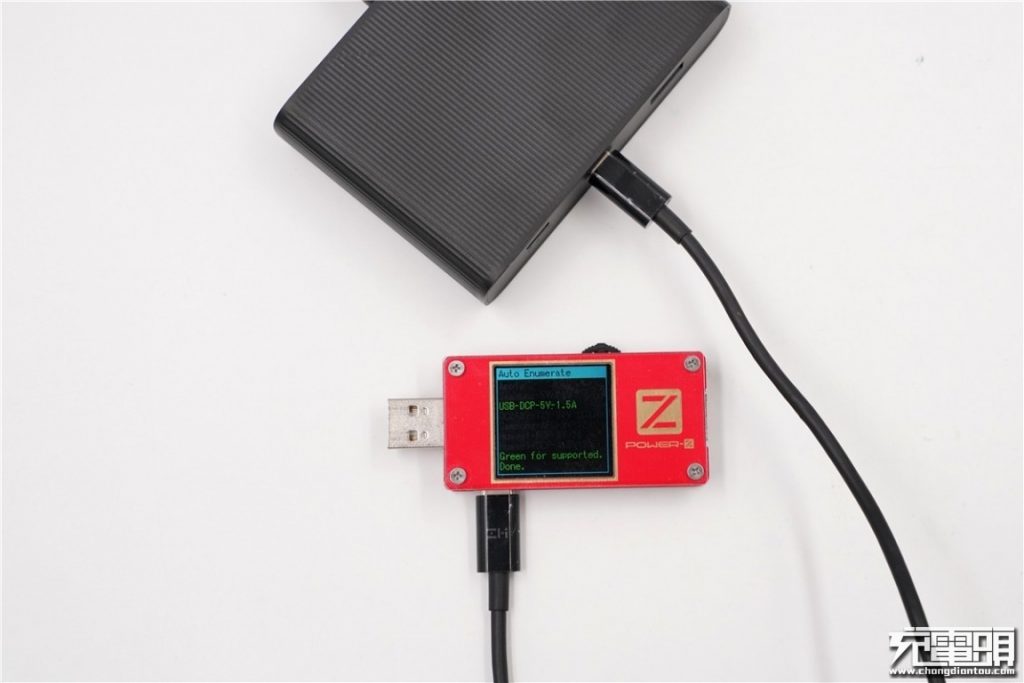

ChargerLAB Power-Z KT001 USB 전원 모니터를 사용하면 USB-A 포트가 Apple 2.4A, DCP, QC 2.0 및 QC 3.0 충전 프로토콜을 지원합니다.

USB-C1은 DCP 프로토콜을 지원합니다.

USB-C2는 DCP 프로토콜을 지원합니다.

USB-C1 및 USB-C2는 PD 고속 충전도 지원합니다. USB-C1은 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 3.25A 5 개의 출력 단계를 지원합니다.

USB-C2는 5V / 3A, 9V / 2A, 12V / 1.5A 3 가지 출력 단계를 지원합니다.

USB-C1과 USB-C2는 동시에 동시에 출력됩니다. POWER-Z KT001 USB 테스터는 USB-C1이 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 2.25A를 지원하며 최대 전력은 65W에서 45W로 감소 함을 보여줍니다. USB-C2는 5V / 3A, 9V / 2A, 12V / 1.5A를 지원합니다.

II 테어 다운

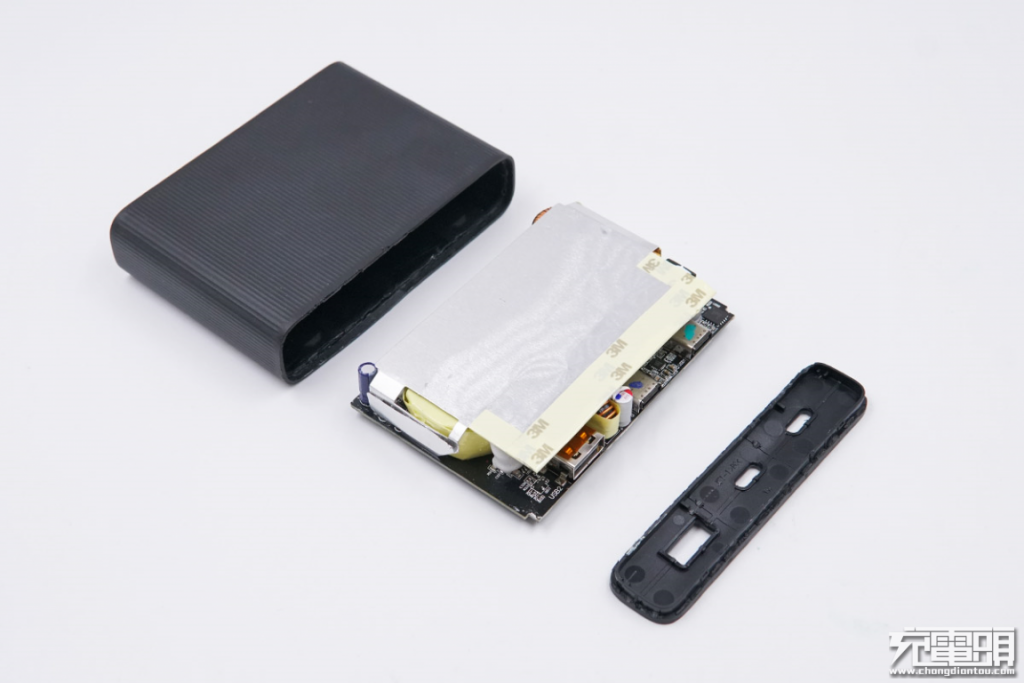

밀봉을 위해 클립과 초음파 용접을 사용하는 회색 출력 포트 커버를 들어 올립니다. 비파괴적인 개방을 가능하게하는 디자인.

큰 금속 방열판이 PCBA의 상단에 배치됩니다. 가장자리는 3M 절연 테이프로 싸여 있습니다.

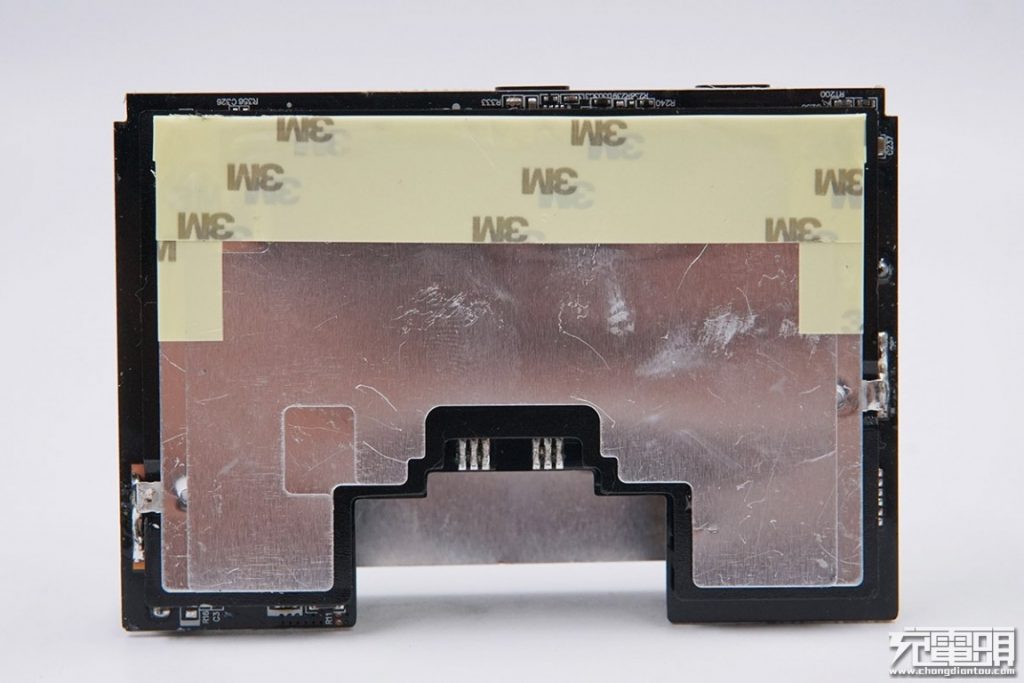

뒷면은 플라스틱 배플과 3M 테이프로 절연 된 유사한 금속 방열판으로 덮여 있습니다. 상단 및 하단 피스는 가장자리의 납땜에 의해 고정됩니다.

두 개의 금속 방열판을 제거하십시오.

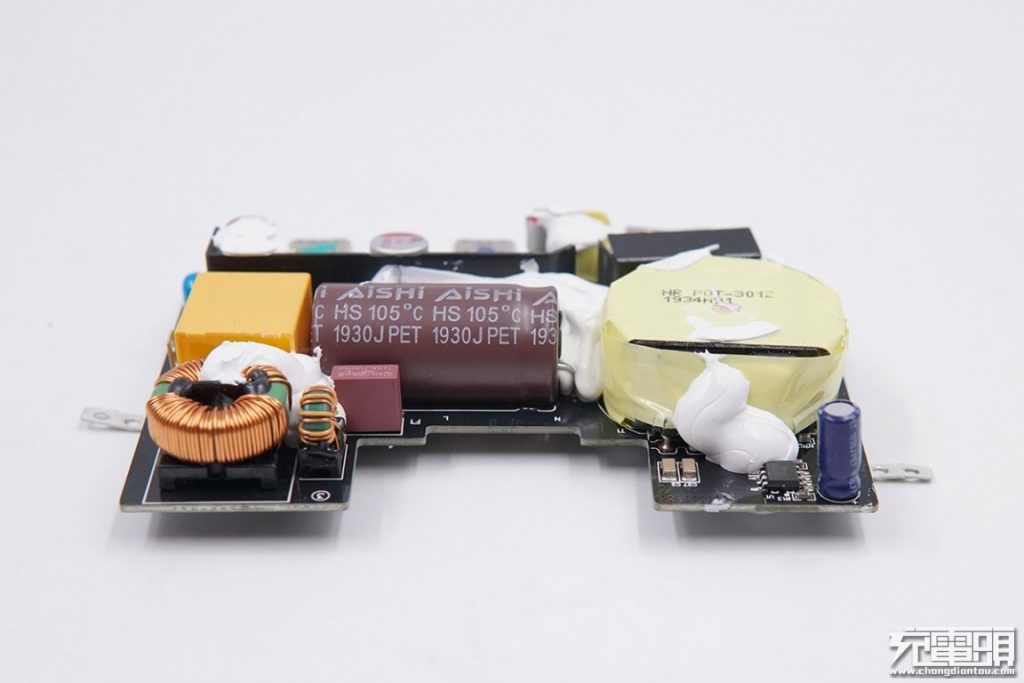

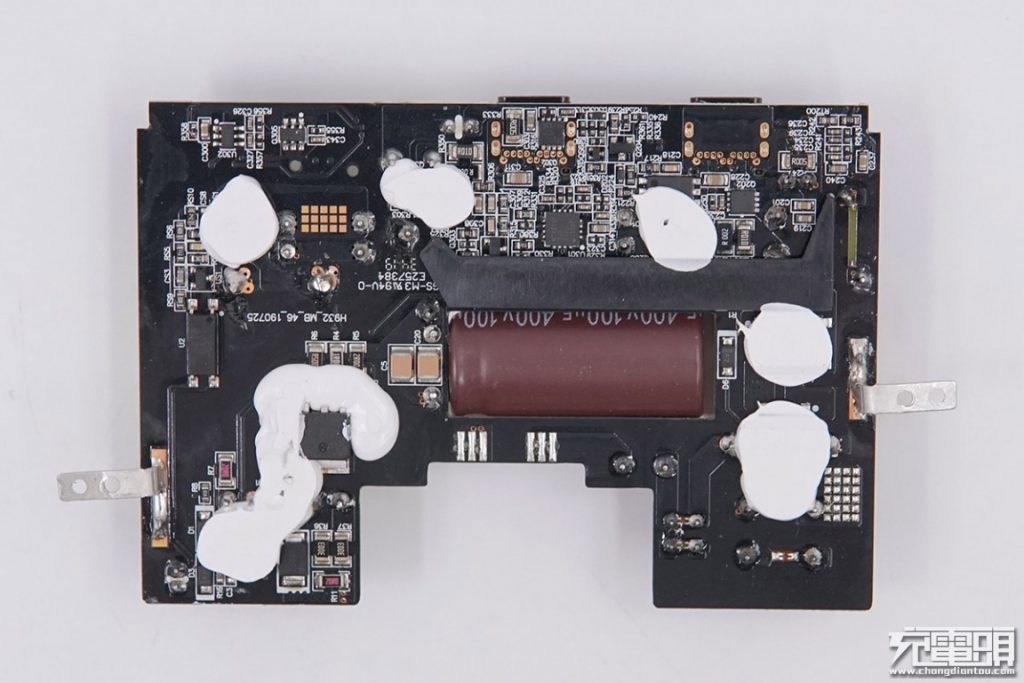

U 자형 PCB 보드에는 고정 및 열 전도를 위해 많은 양의 접착제가 있습니다. 중앙의 전해 커패시터는 Aishi에서 온 것입니다. 길고 짧은 검은 색 플라스틱 절연 배플을 사용하여 기본 및 보조를 분리합니다. 기본 및 보조는 한 눈에 명확하게 분리됩니다.

입력측의 공통 모드 인덕터 및 퓨즈.

EMI 간섭을 억제하기 위해 2 가지 레벨의 공통 모드 인덕터가 사용됩니다.

출력 시간 지연 퓨즈, 사양 3.15A 250V.

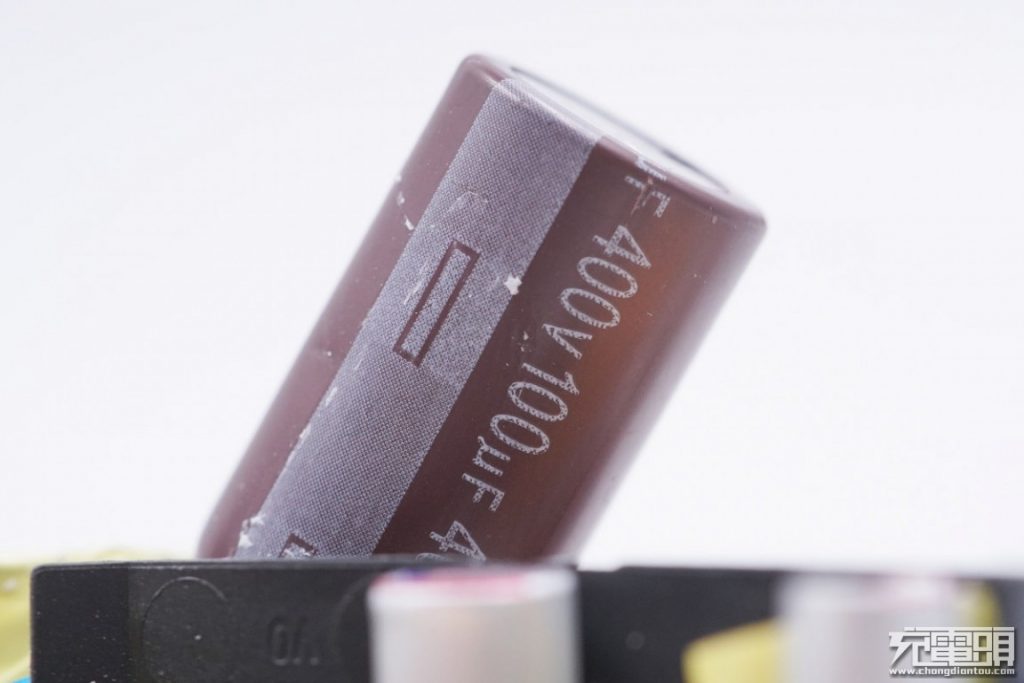

1 차 필터 전해 커패시터, 사양 400V100μF.

바로 볼 수 있습니다.

변압기를 황색 마일 라 테이프로 감쌌다.

AiShi의 PWM 메인 컨트롤러 칩용 전원 커패시터, 100V 10μF.

PWM 전원 공급 장치 커패시터 옆에는 Leadtrend 모델 LD5763GS의 PWM 컨트롤러가 있습니다. SOP-8 패키지에 브라운 인 / 아웃 기능이 내장 된 그린 모드 PWM IC입니다. 부품 수, 회로 공간을 최소화하고 전력 응용 제품의 전체 재료 비용을 줄입니다. 또한 HV 시작, 그린 모드 절전 작업 및 내부 슬로프 보상, 소프트 스타트 기능을 통해 전력 손실을 최소화하고 시스템 성능을 향상시킵니다.

LD5763GS는 OPP (과전압 보호), OVP (과전압 보호), 빠른 OSCP (출력 단락 보호) 및 브라운 인 / 아웃 보호 기능을 완벽하게 보호하여 비정상적인 조건에서 회로가 손상되는 것을 방지합니다. 또한 LD5763GS는 주파수 스와핑 및 소프트 드라이빙 기능을 제공하여 노이즈를 줄이고 EMI를 개선합니다.
또한 Lenovo Thinkplus PA65 65W 충전기 와 Nubia Red Magic 30W USB PD 및 PPS 충전기 에서도이 칩을 발견했습니다 .

왼쪽에는 파란색 Y 커패시터와 노란색 X 커패시터가 있습니다.

안전 X 커패시터, 정격 전압 275V AC.

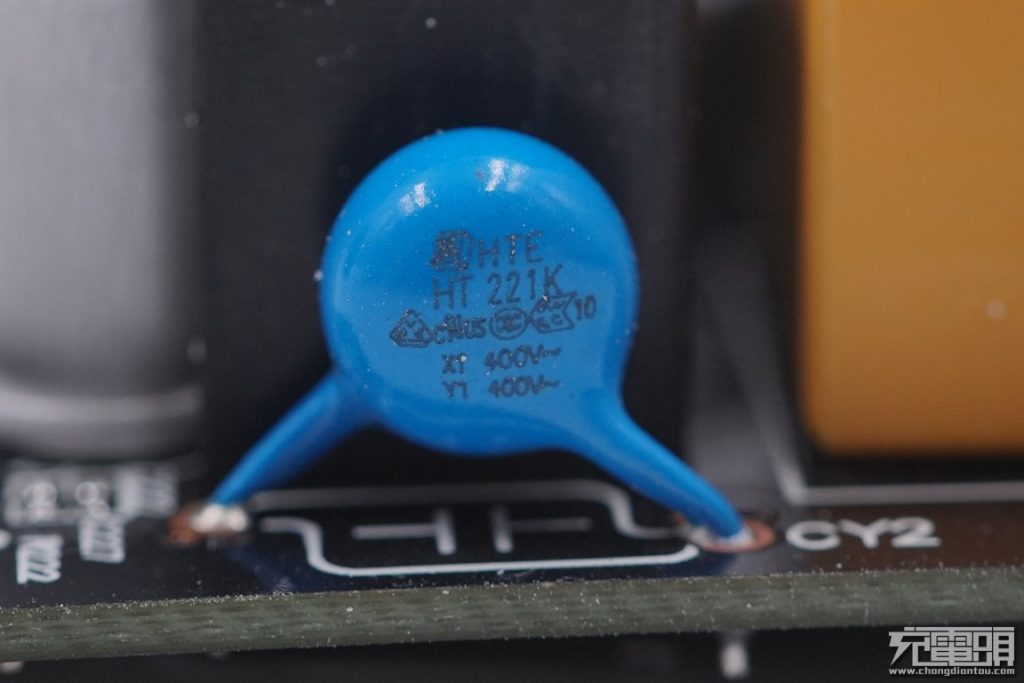

간섭 억제를위한 청색 Y 커패시터.

출력측을 보면 크기가 다른 5 개의 솔리드 커패시터, 3 개의 출력 포트 및 2 개의 스텝 다운 인덕터가 있는데, 그 중 2 개는 접착제를 사용합니다 .2 개의 인덕터의 분포와 각 포트의 출력 전략을 통해 이 2C1A 충전기는 2 차 벅 구조를 사용합니다. USB-C1 인터페이스는 단방향 출력이며 다른 1A1C 포트는 벅 회로를 공유합니다.

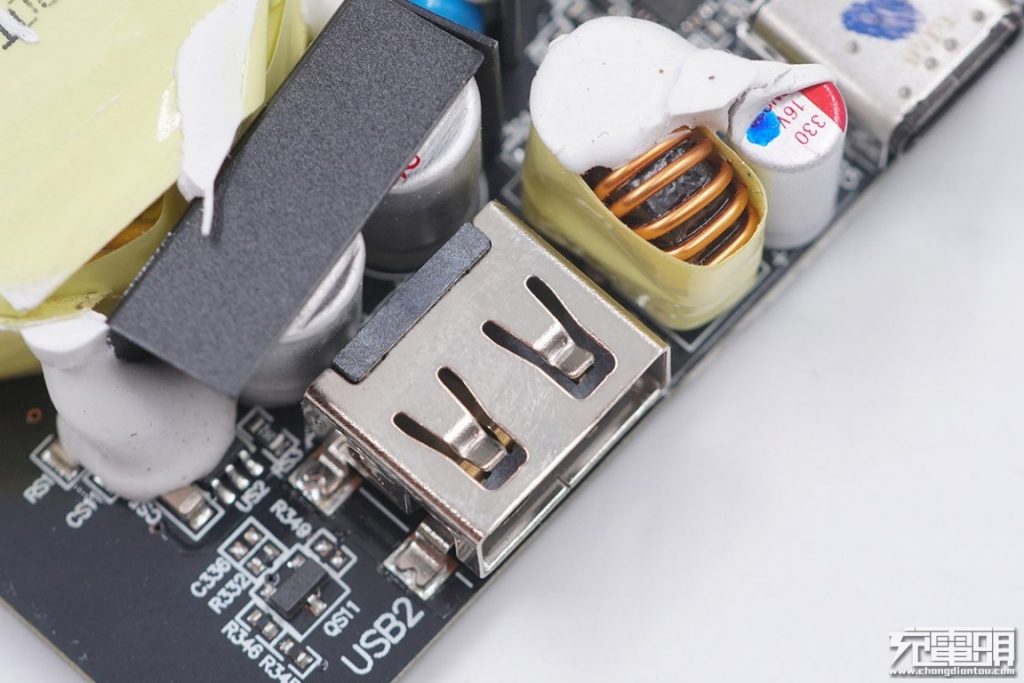

USB-A 포트의 클로즈업. 뒤에는 플라스틱 배플로 덮인 두 개의 고체 커패시터와 오른쪽의 벅 인덕터 및 출력 필터 고체 커패시터가 있습니다.

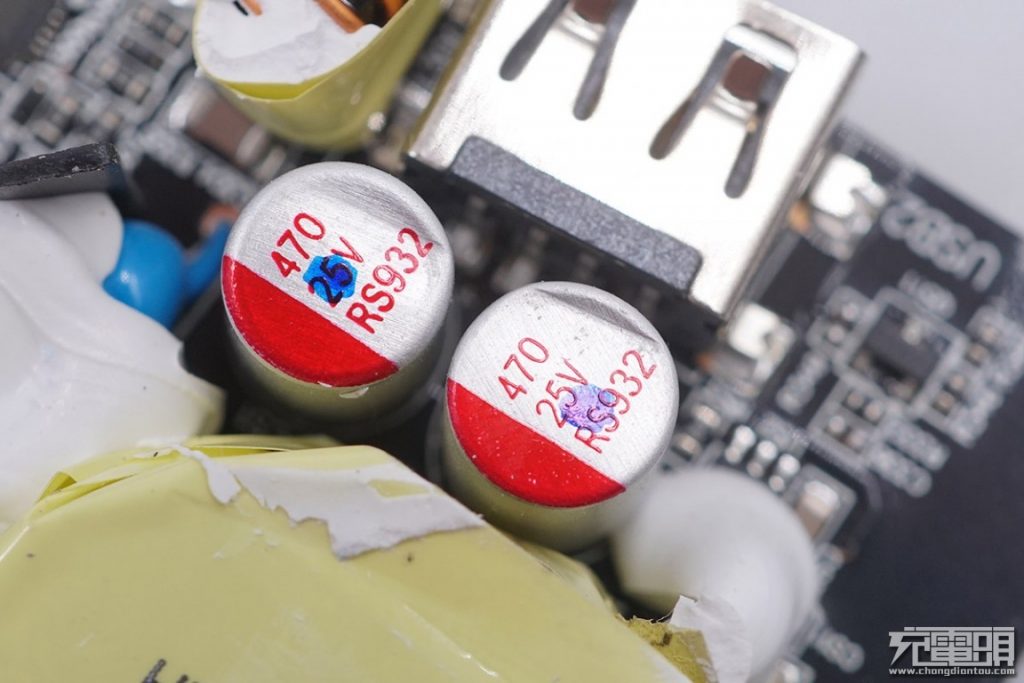

AC-DC 출력 필터 솔리드 커패시터의 클로즈업은 둘 다 470μF 25V이며 2 차측의 2 차 벅을위한 입력 필터링으로 사용됩니다.

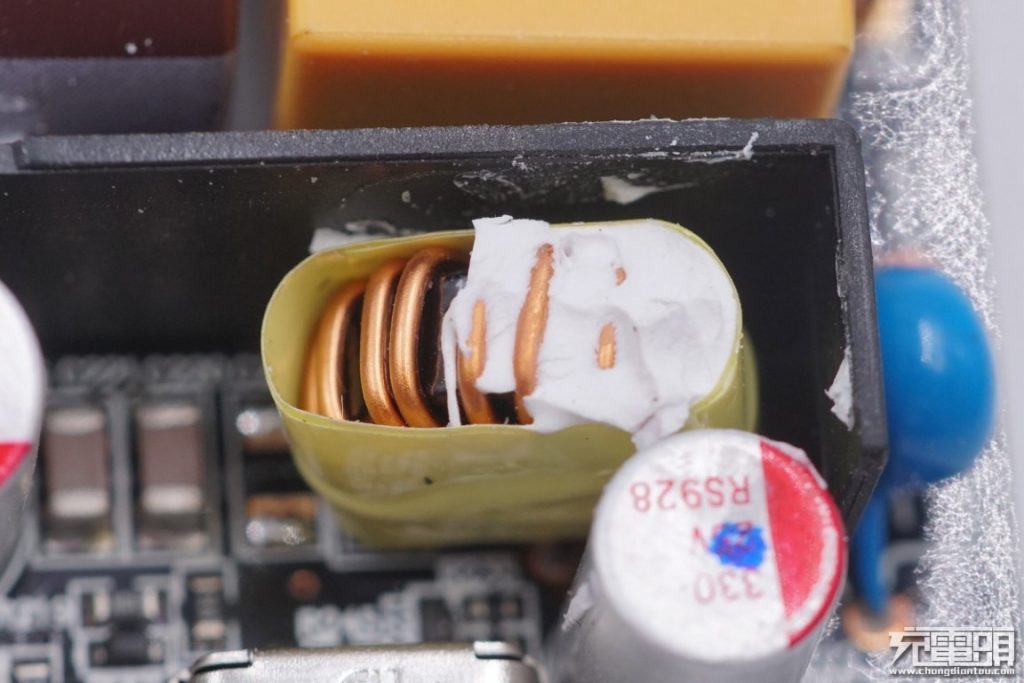

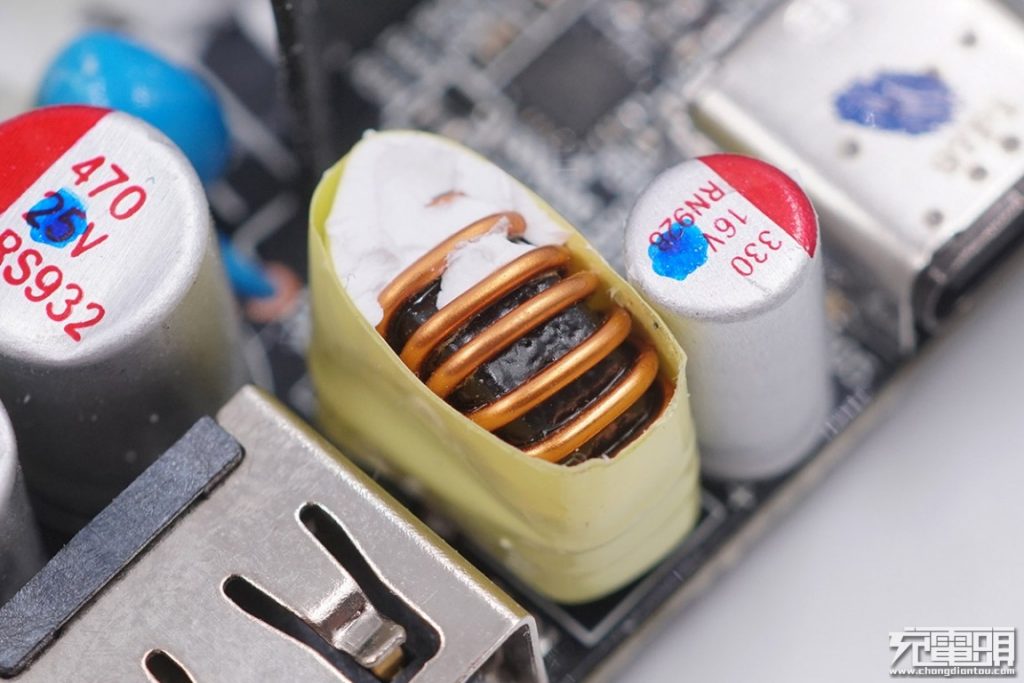

노란색 Mylar 테이프로 감싼 USB-C2 포트 및 USB-A 포트 회로 용 벅 인덕터. 그 옆에는 출력 필터 솔리드 커패시터, 330μF 16V가 있습니다.

USB-A 포트 옆에는 IAZEJ 표시가있는 MPS 모델 MP6908의 보조 동기식 정류 컨트롤러가 있습니다.

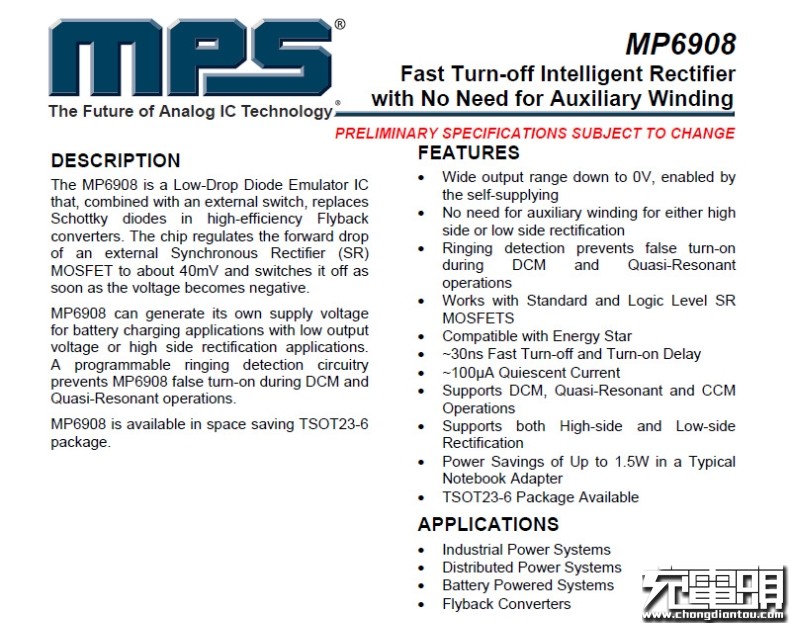

MPS MP6908의 세부 사양 우리는 또한 ZMI zPower Turbo 65W PD 충전기 (HA712) , Aukey PA-Y19 27W GaN PD 충전기 및 Lenovo Thinkplus PA65 65W PD 충전기 내부에서이 칩을 발견했습니다 .

USB-C2 포트의 클로즈업.

USB-A 포트 및 USB-C2 포트 용 벅 컨트롤러로서 Southchip의 SC8002. SC8002는 4.6V ~ 36V의 넓은 입력 전압을 갖는 동기식 벅 컨트롤러입니다. 이중 출력 또는 단일 출력으로 구성 할 수 있습니다. SC8002는 분배 저항을 설정하여 고정 5V 또는 맞춤형 전압에서 출력 전압을 조정합니다. 또한 저전압 보호, 과전압 보호, 단락 전류 보호 및 자동 재시작, 과열 보호를 포함한 완벽한 보호 기능을 지원합니다.

사우스 칩 SC8002의 상세 사양.

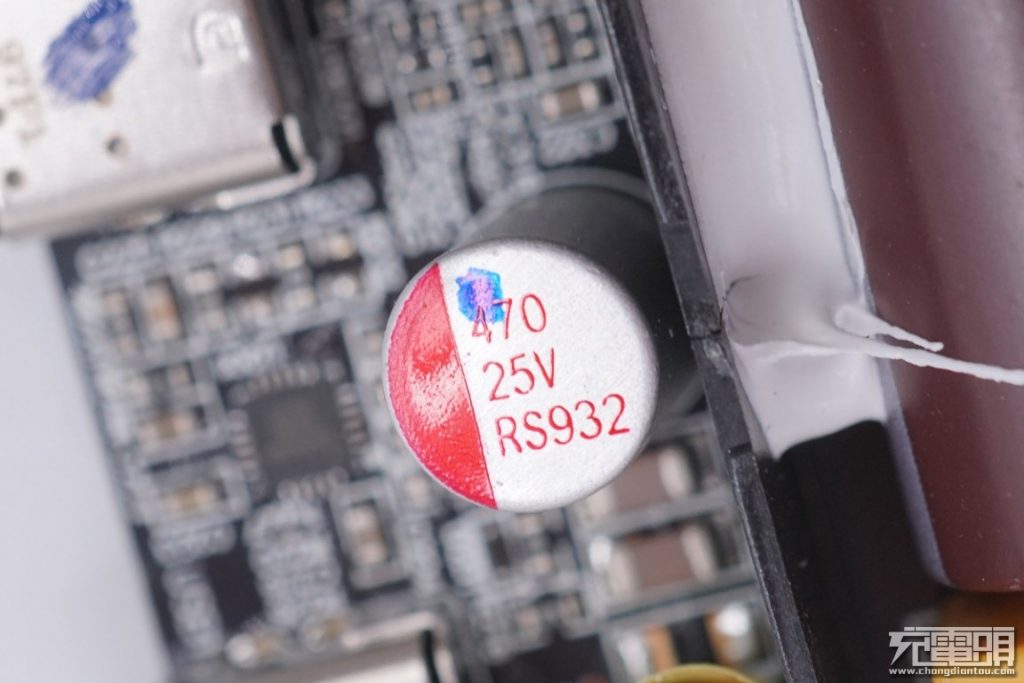

2 개의 USB-C 포트 중간에있는 USB-C1 포트 용 출력 필터 솔리드 커패시터 클로즈업, 470μF 25V.

USB-C1 포트 옆에있는 다른 출력 필터 솔리드 커패시터의 근접, 330μF 25V. 위에서 언급 한 솔리드 커패시터와 함께 USB-C1 포트의 출력 필터로 작동합니다.

USB-C1 포트의 클로즈업.

USB-C1 포트 용 동기식 벅 컨트롤러로서 Southchip의 또 다른 SC8002.

노란색 Mylar 테이프로 감싼 USB-C1 포트 용 벅 인덕터.

Weltrend WT6636F는 USB-C 인터페이스 컨트롤러로 사용됩니다. USB-IF USB PD3.0 (PPS)에 의해 인증 된 프로토콜 칩 (TID No. 1080018)이며, Ravpower 30W 및 61W GaN 충전기, ZMI zPower Turbo 65W PD 충전기 (HA712) 및 Lenovo Thinkplus PA65 65W PD 충전기 .

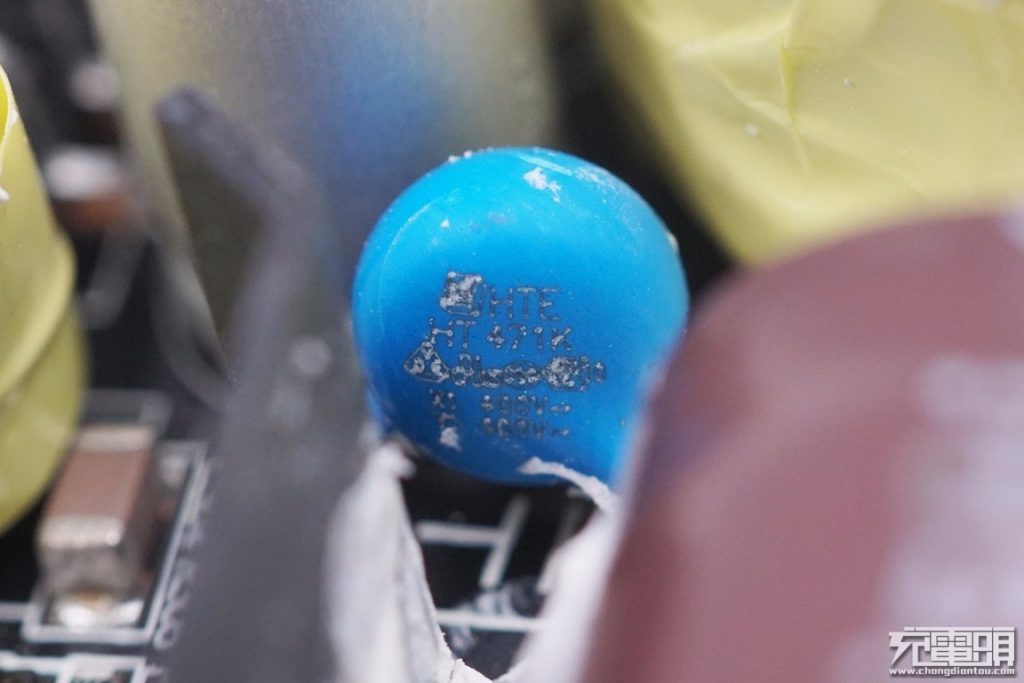

변압기와 솔리드 커패시터 옆에 파란색 Y 커패시터가 납땜되었으며이를 덮고있는 실리콘 고무가 제거되었습니다.

검은 색 플라스틱 판은 PCB 보드와 금속 시트 사이에 끼워져 있으며 절연 및 구조적지지를 위해 접착제로 고정되어 있습니다.

단 하나의 기본 필터 전해 콘덴서를 사용하고 있기 때문에, 커패시터의 크기는 상대적으로 크다. 그것은 수평 공간을 절약 할 수있는 PCB의 속이 빈 영역에 설치됩니다. 동시에 PCB 뒷면의 주요 가열 구성 요소가 열전도를 돕기 위해 접착되어 있음을 알 수 있습니다.

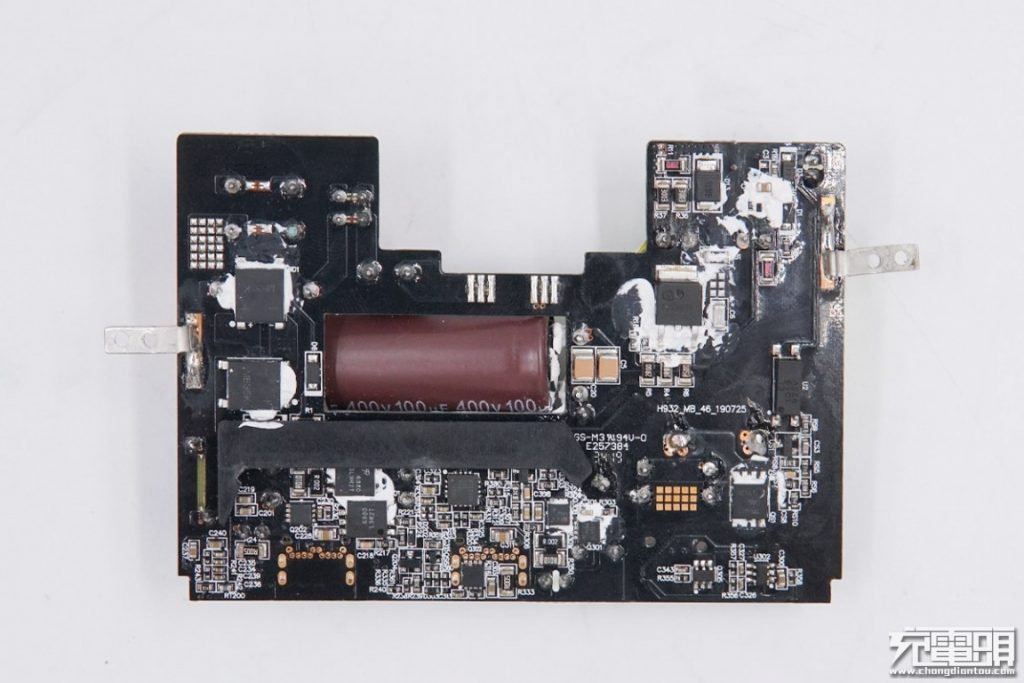

열 실리카겔을 제거한 후의 사진입니다. 나머지 구성 요소를 계속 분석해 봅시다.

2 개의 MB35K 정류기 브리지는 입력에서 열까지도 사용됩니다.

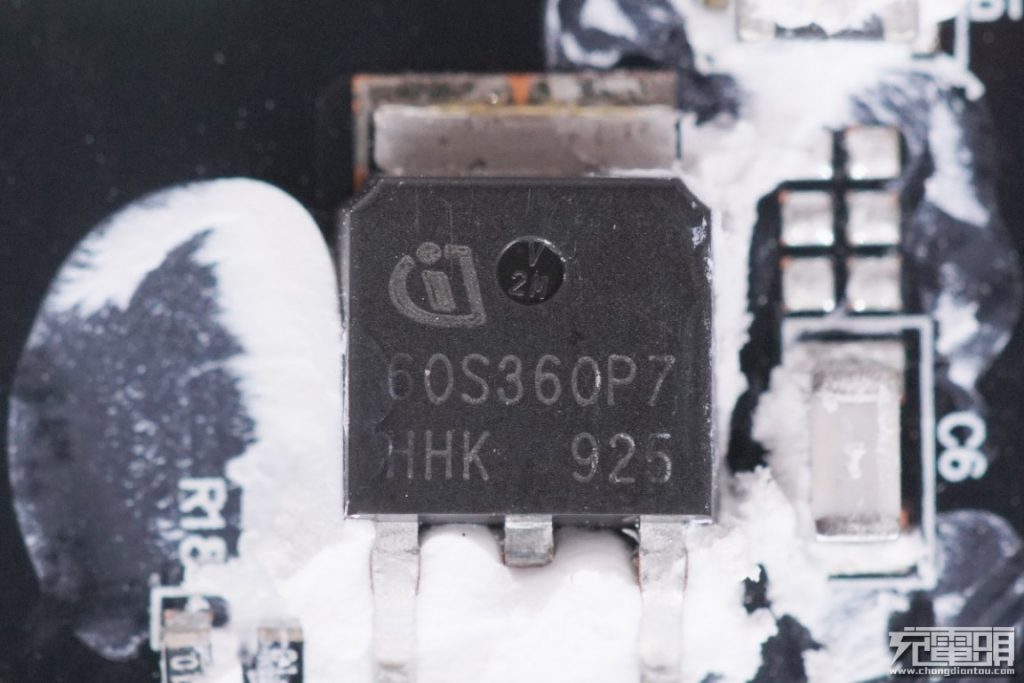

1 차측 MOSFET은 Infineon의 Superjunction CoolMOS P7, 모델 IPD60R360P7S, 650V 내전압 및 360mΩ 저항입니다.

Infineon IPD60R360P7S의 상세 사양.

출력 전압 조정 및 피드백을위한 Everlight EL1019 옵토 커플러.

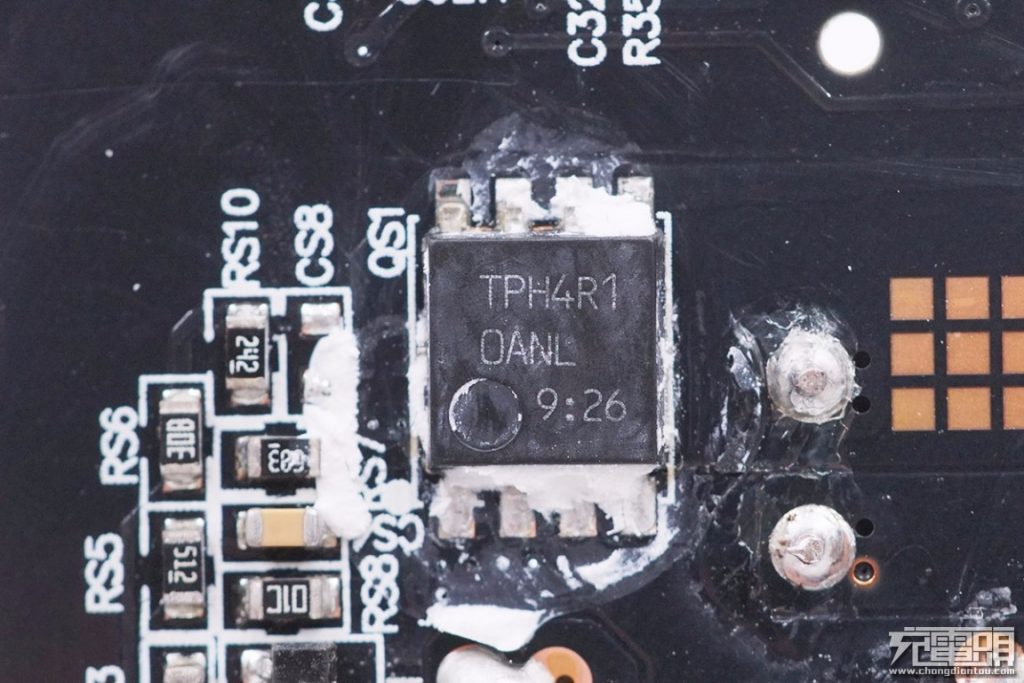

2 차 동기 정류 MOSFET, Toshiba TPH4R10ANL

도시바 TPH4R10AN의 상세 사양.

VS05 마킹 기능이있는 MOSFET.

2258D 표시가있는 ZMI 맞춤형 IC.

2 개의 AOS 2 차 스텝 다운 동기 정류 MOS, 모델 AON7534 이들은 Southchip SC8002와 함께 USB-A 및 USB-C2 포트에 버킹 기능을 제공합니다.

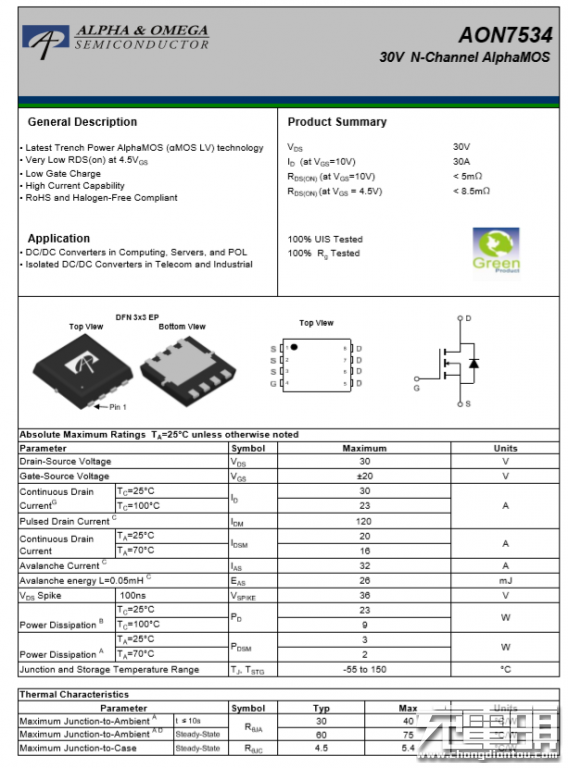

AOS AON7534의 상세 사양.

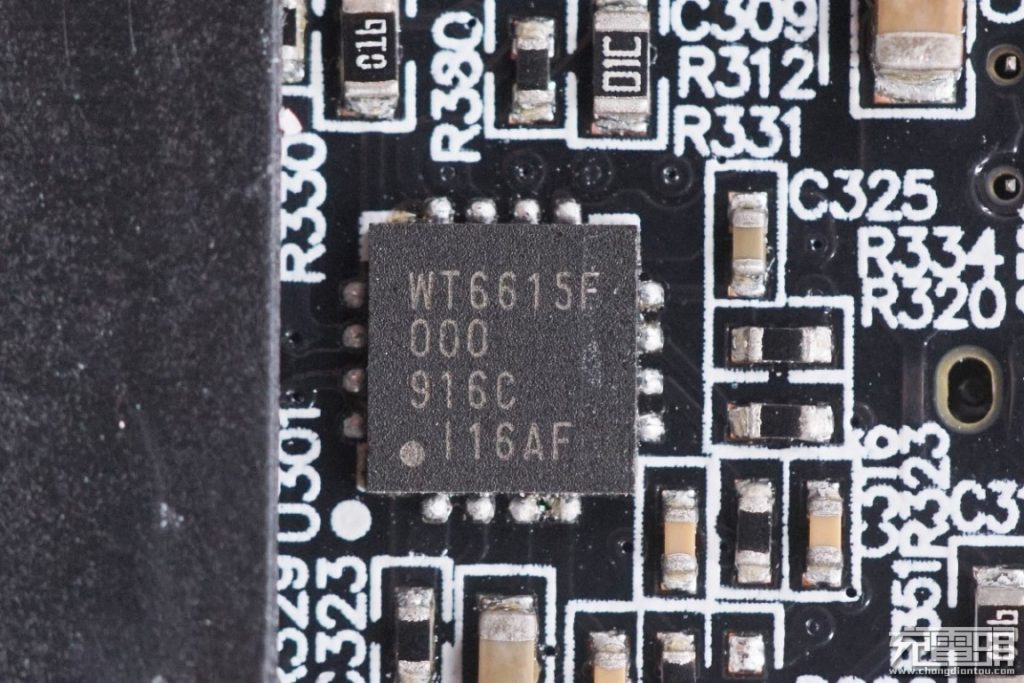

USB-C2는 프로토콜 제어를 위해 Weltrend WT6615F를 사용합니다. WT6615F는 USB PD 3.0 프로그래밍 가능 전원 공급 장치 (PPS) 사양 및 USB Type-C 다운 스트림 페이싱 포트 (소스) 충전 애플리케이션을 위해 설계된 Qualcomm Quick Charge 4 또는 Quick Charge 4+ 기술을 지원하는 고집적 USB Power Delivery (PD) 컨트롤러입니다. WT6615F는 AUKEY 27W GaN 충전기 및 Anker PowerPort Atom PD 1 30W GaN 충전기에 있습니다. 전원 어댑터, 벽 충전기, 차량용 충전기, 전원 스트립, 전원 은행 등.

Weltrend WT6615F의 상세 사양.

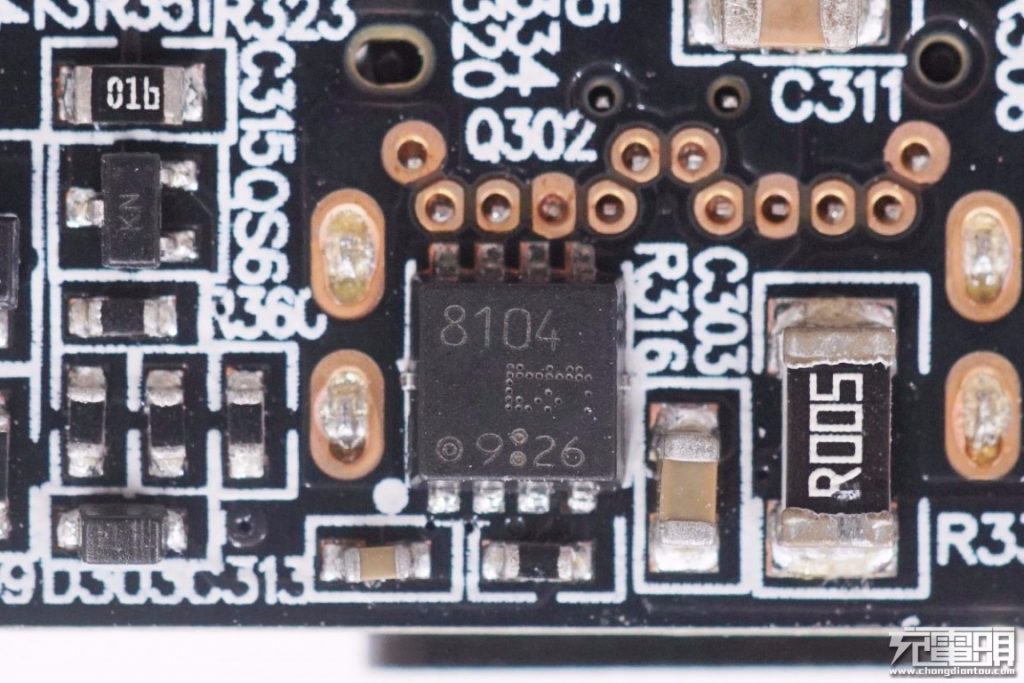

USB-C2 포트의 출력 스위치 인 Toshiba TPCC8104 MOSFET.

TPCC8104 MOSFET의 상세 사양.

USB-C1 포트 용 벅 MOSFET으로서의 AOS AON6380 NMOS.

AOS AON6380의 상세 사양.

AOS AON7534는 USB-C1 인터페이스의 출력 스위치 역할을합니다.

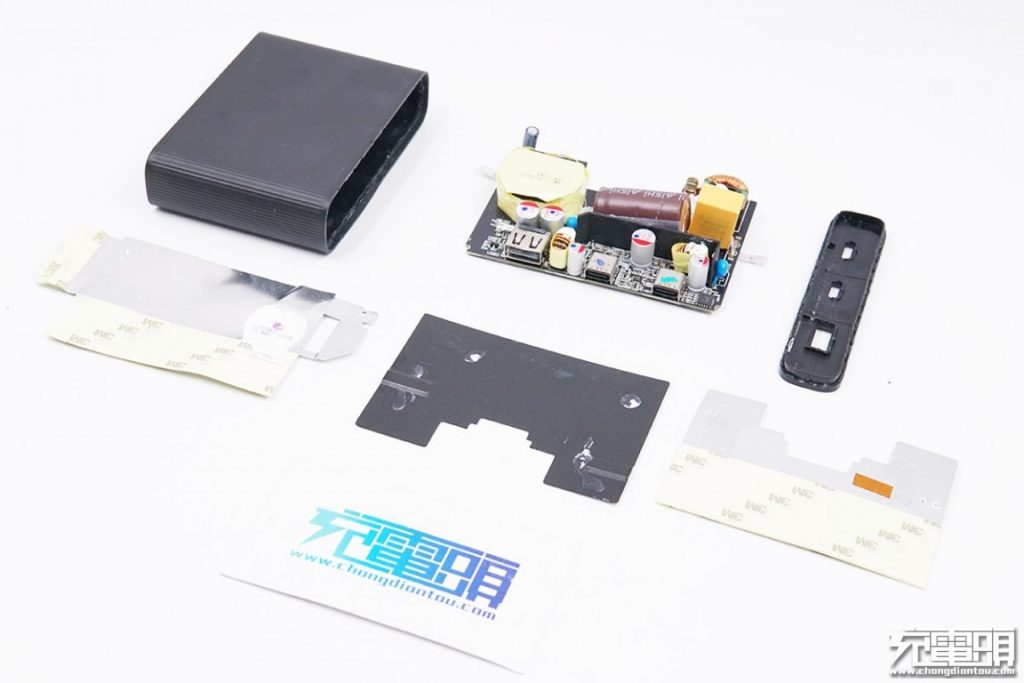

모든 구성 요소.

III 결론

ZMI zPower Trio 65W 2C1A 데스크탑 충전기는 데스크탑 충전기로서 많은 포트를 제공하지는 않지만 가장 작은 포트 중 하나입니다. 이동성을 염두에두고 설계된 고유 한 데스크탑 충전기로, 항상 이동 중이지만 데스크탑을 깨끗하고 깔끔하게 유지하려는 사람들에게 필요합니다.

전원 출력, 최대 65W 단일 포트 출력 또는 USB-C1 45W 최대의 경우 PD 및 QC 충전 프로토콜 지원에서 USB-A 및 USB-C2 분할 18W는 가벼운 랩톱, PD 가능 스마트 폰 또는 태블릿 및 USB-A 포트를 통해 충전되는 레거시 장치는 거의 없습니다.

내부에서 ZMI와 마찬가지로 충전기는 고품질 구성 요소 위에 깔끔한 레이아웃과 다중 방열 방법으로 신중하게 설계되었습니다. 또한 미국 에서 합리적으로 36 달러에 책정됩니다 . 그러나 PPS 지원이 부족하여 더 좋을 것입니다.

장점 :

괜찮은 사양으로 슬림하고 컴팩트합니다.

고품질 구성 요소와 깔끔한 디자인.

합리적인 가격 (전원 코드 및 충전 케이블 포함).

단점 :

PPS 지원이 없습니다.
