영상 기기 관련 표준화 작업을 할 VESA (Video Electronics Standards Association)는 15 일, 전송 규격 "DisplayPort"(DP)에 관한 연례 기자 회견을 실시. DP의 시장 환경과 차세대 전송 규격 「DisplayPort 2.0 "인증 프로그램"DisplayHDR "등의 현상을 설명했다.

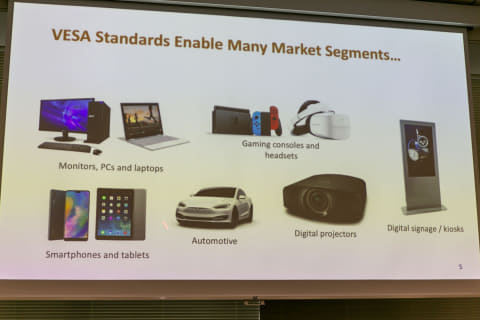

DiplayPort가 채용되는 주요 제품 카테고리

등단 한 VESA 컴플라이언스 프로그램 매니저 인 짐 쵸토 씨는 DP 표준의 채용 확대를 설명. "USB-C 커넥터를 통해 DP 표준 데이터를 전송하는"DP Alt Mode "의 등장이 게임 장자 조치되었다 .DP의 채용은 '19 년에 비약적으로 확대했다"고 말했다.

차세대 USB 규격의 "USB4 '에서도 DP Alt Mode가 필수 지원이 될 결정하고"모바일 기기 나 PC, PC 디스플레이에서 DP는 사실상의 표준이되고있다 .AR / VR 단말이나 자동차 등 관련 제품에서도 더욱 이용 확대가 기대된다 "고했다.

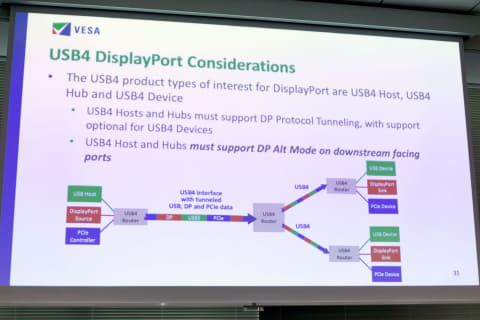

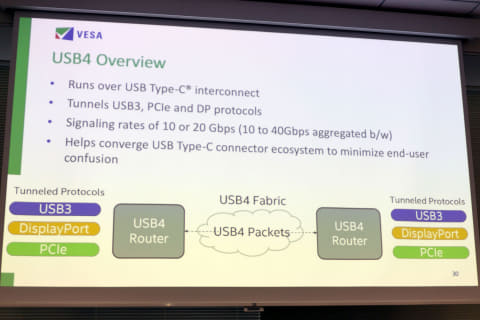

USB4 개요. DP Alt Mode 기능으로 필수가되었다

Tx에서 Rx에 신호의 흐름

인터페이스에 대해 그는 "데스크톱 PC 등에서는 풀 사이즈의 DisplayPort 커넥터를 요구하는 목소리도 많아, mini DisplayPort 커넥터 포함하여 계속 지원은 계속한다. 다만 향후에는 USB-C 커넥터를 사용한 DP의 확산이 주류 될 것 "이라고 말했다.

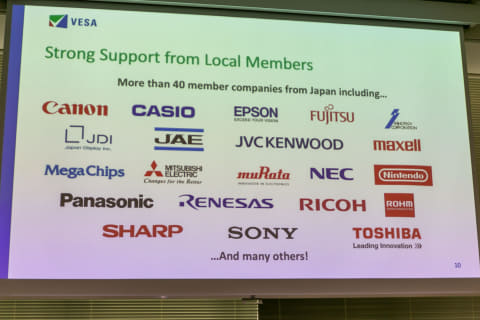

VESA 회원의 주요 국내 업체

'19 년 6 월에 발표 한 DP 2.0에 대해서도 설명이 이루어졌다.

DP 2.0 기존 DP (1.3 / 1.4)의 1 차선 /8.1Gbps이었다 링크 속도가 20Gbps까지 확장. 4 레인 사용하면 최대 링크 속도 80Gbps 최대 페이로드 77.37Gbps의 전송 성능을 제공하며, 최대 16K / 60p HDR (10bit 4 : 4 : 4) 압축 영상 또는 10K / 72p HDR (동)의 비 압축 영상 전송을 지원한다. 16K 싱글 전송이나 4K / 8K 디스플레이의 측면 표시 헤드셋에 4K × 4K / HFR 표시 등의 용도가 기대되고있다.

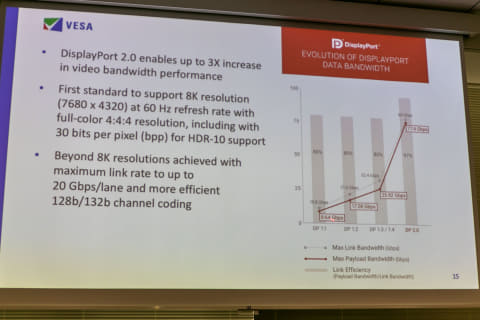

기존 대비 약 3 배의 전송 속도를 제공

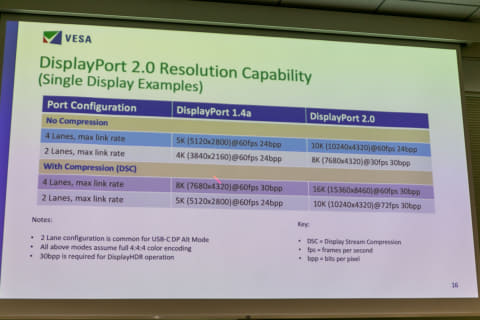

4 레인을 사용하면 최대 16K / 60p HDR (10bit 4 : 4 : 4) 압축 영상이나 10K / 72p HDR (동)의 비 압축 영상이 전송 가능

높은 속도의 데이터를 안정적으로 전송할 수 있도록 "DP8K 케이블"의 인증 프로그램도 준비한다. "전송 속도가 10Gbps 정도의 경우는 패시브 형으로도 문제 없지만, 20Gbps 이상이되면 패시브 형은 케이블 길이에 제약이 나온다. 현재 활성 형 DP8K 케이블 테스트 프로그램을 개발 중"이라고했다.

DP 2.0 제품 개발 및 인증은 '20 년을 예정하고있다. 시장에 대해서는 "인증 ~ 제품이 시장에 올 때까지 일반적으로 약 1 년 정도가 기준. 단, DP 2.0가 될 것으로 대폭적인 설계 변경이 요구되는 것은 아니기 때문에, 시간 일정으로 좀 더 빨리 투입 할 수있는 것 아니냐 "고 말했다.

VESA 컴플라이언스 프로그램 매니저 인 짐 쵸토 씨

화강암 리바라보 · 재팬에서 엔지니어링 매니저 인 나가 타 마나부 씨는 DP 표준 준수 테스트에 대한 설명이 이루어졌다.

화강암 리바라보 재팬의 나가 타 마나부 씨

VESA는 DP 규격을 채용 한 디스플레이 HDR 성능 (HDR10)을 나타내는 "DisplayHDR"로고 프로그램을 '17 년부터 도입하고있다. "DisplayHDR는 VESA 회원을 불문하고 다양한 기업이 참여할 수 있도록 개방적인 사양으로되어있다. 테스트 도구는 Microsoft 스토어에서 다운로드 가능하다. 지금은 VESA에서 가장 성공적인 로고 프로그램 확대 한 "(쵸토 씨) 고 말한다.

구체적인 테스트 방법은 완전 암실 환경에서 HDR 테스트 응용 프로그램을 재생, 조도계 등 시험 장비를 사용 블랙 휘도 백색 휘도 색역 색 농도 등을 측정하는 것으로, HDR 성능을 분류하고 있다고한다.

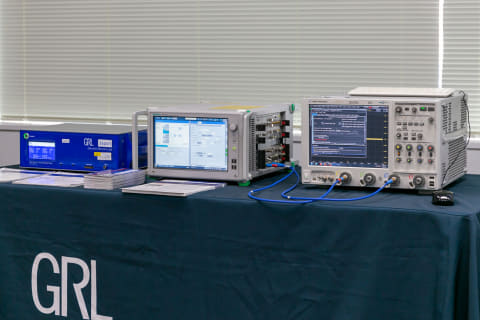

장소에 설치되어 있던 DP 적합성 테스트에 사용 장비

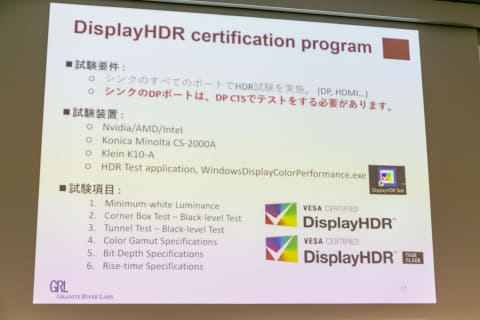

시험 장비 및 시험 항목

분류로는 액정 모델을 대상으로 'DisplayHDR 400/600/1000'3 종을 준비하고 있었지만, 19 년 1 월에 "DisplayHDR 500"와 유기 EL / microLED 등의 자 발광 형을 대상 한 "DisplayHDR TRUE BLACK 400/500 '을 추가 개발. 후자의 DisplayHDR TRUE BLACK 있어서는 허용하는 블랙 레벨을 0.0005cd / m 2 까지 줄일 수있다.

또한 9 월에는 고휘도 액정 모델에 대해 "DisplayHDR 1400」을 신설. 1400 수준에서는 기존의 1000 수준에 비해 3.5 배의 동적 명암비를 설정했다. 또한 세계 최초의 DisplayHDR 1400 인증 모델은 ASUS "ProArt Display PA32UCG"고 말했다.

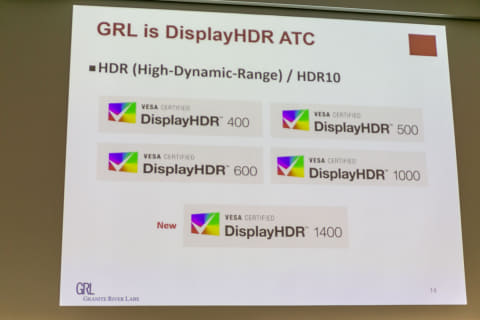

"DisplayHDR 1400」을 신설

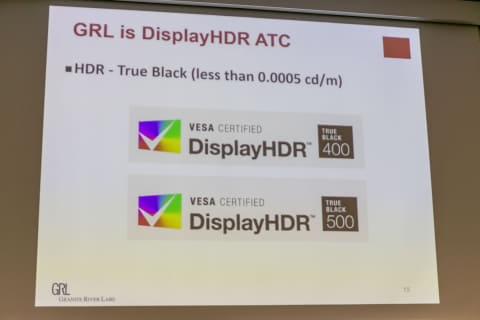

자 발광 형 로고
