Samsung Harman Kardon Q70R - 3.1.2 Dolby Atmos Soundbar





Samsung Soundbar Q90R
(Q70R과 동일 구조 입니다.)

https://youtu.be/ZSij49TmNMk

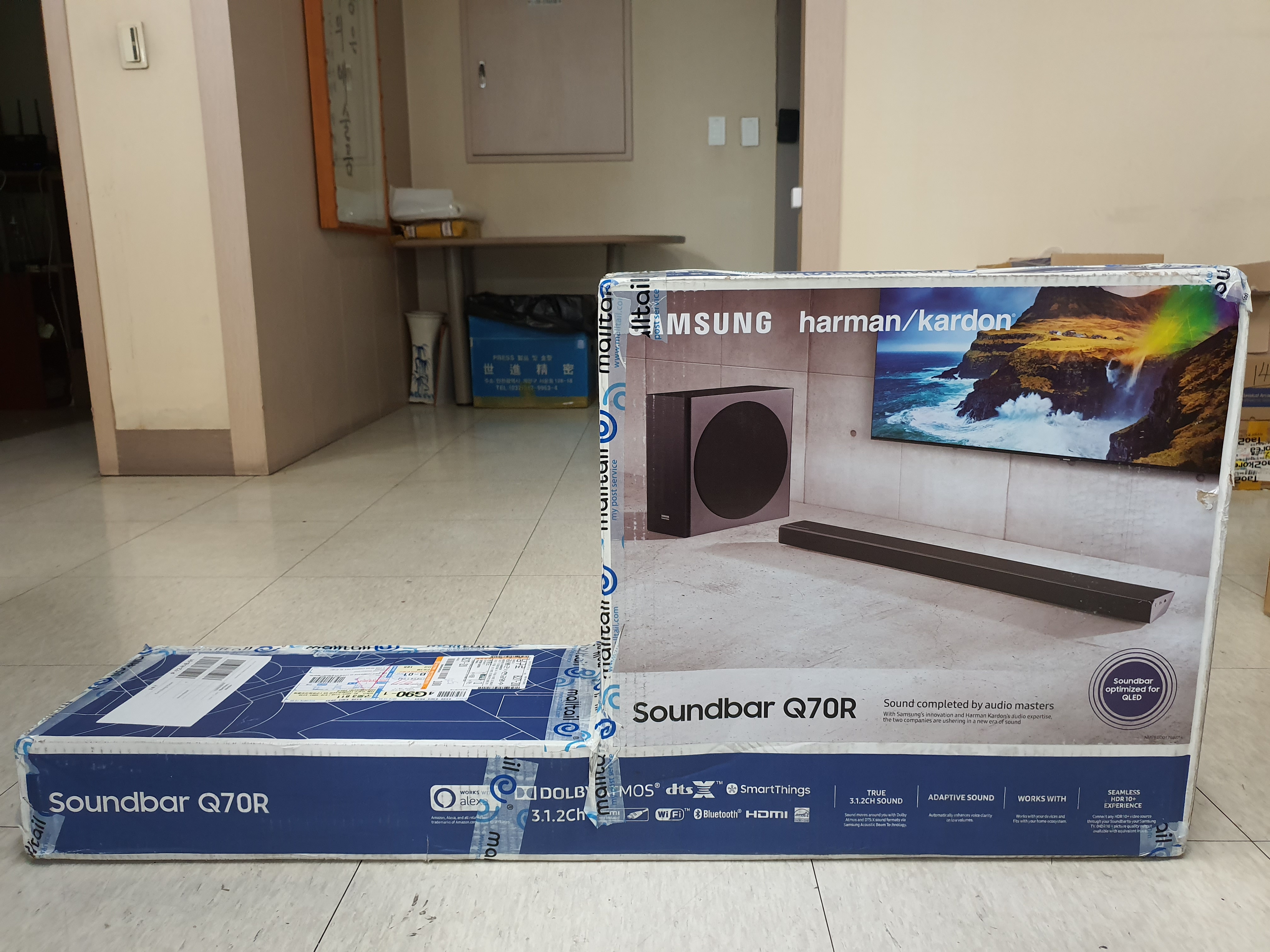

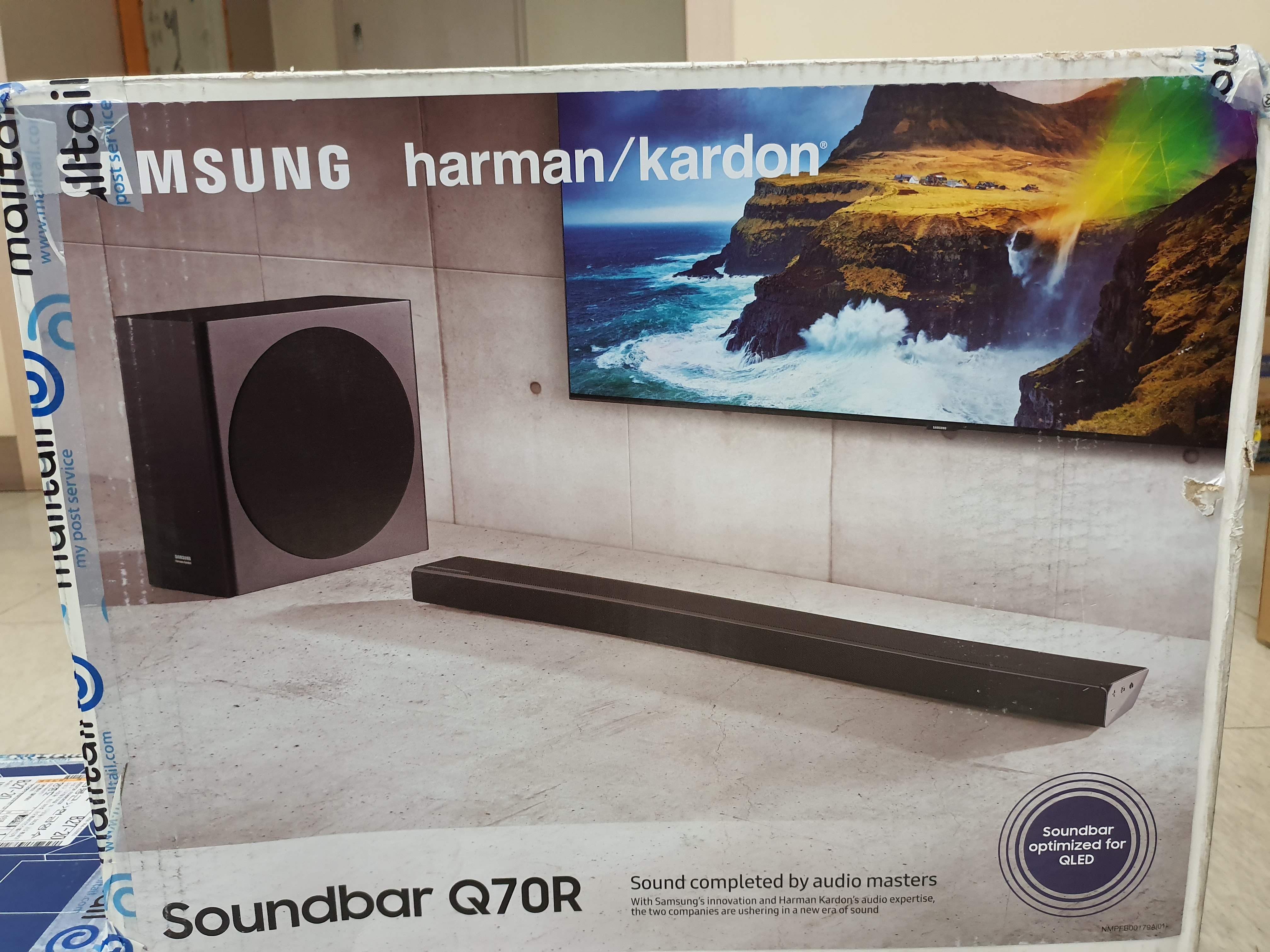

박스 형태가 매우 희안합니다 ^^

아래쪽에 사운드바가 들어가 있고, 위쪽에 서브우퍼가 들어가 있습니다.





Q70R 사운드바와 서브우퍼는 유선이 아닌,

무선으로 페어링 연결되게 됩니다.

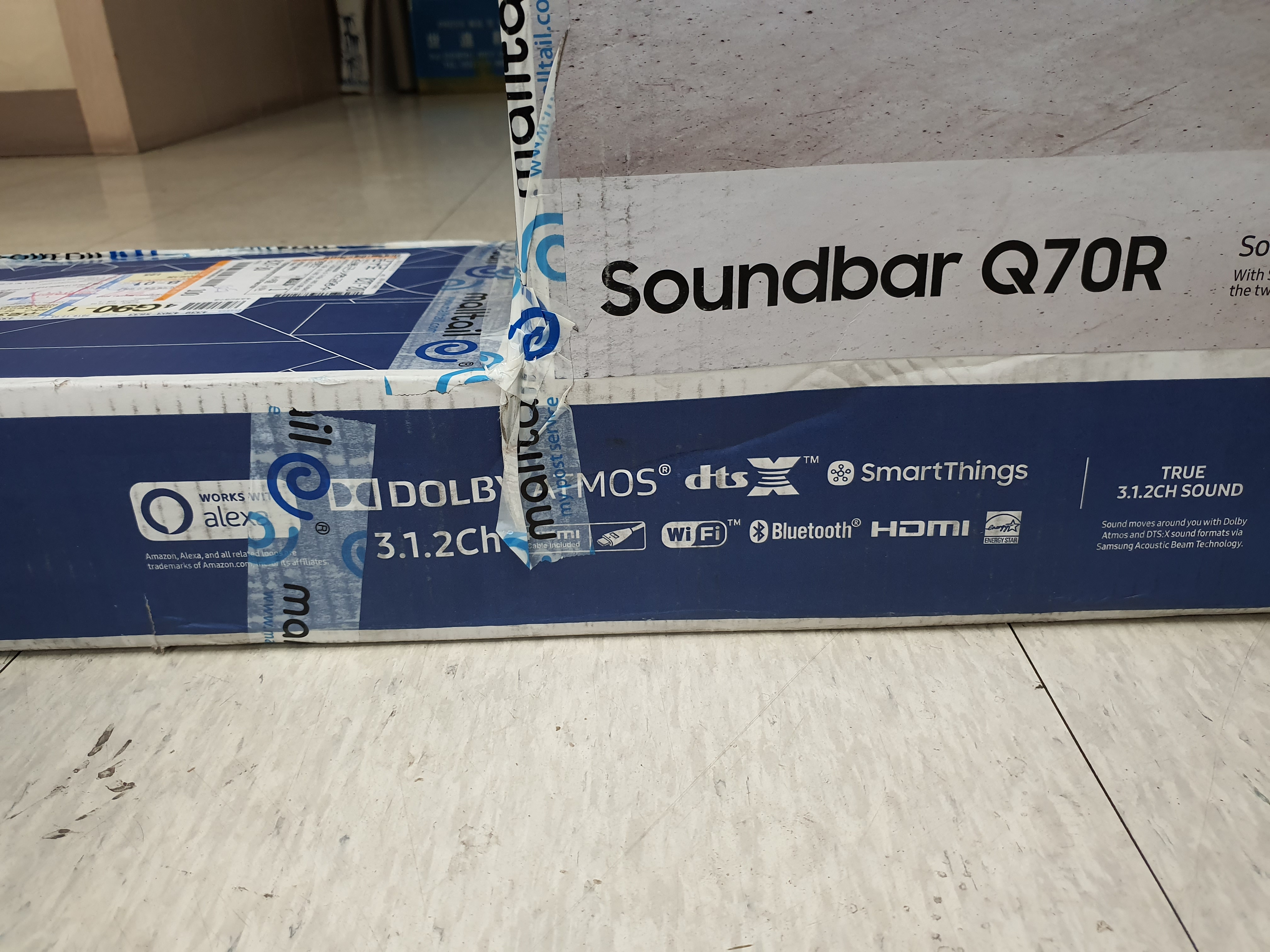

지원 표준은

Dolby ATMOS, DTS-X 3.1.2Ch

WiFi, Bluetooth, HDMI IN *1 / HDMI OUT *1
Smarttings도 지원이 되네요 ^^ (추후 연결test)

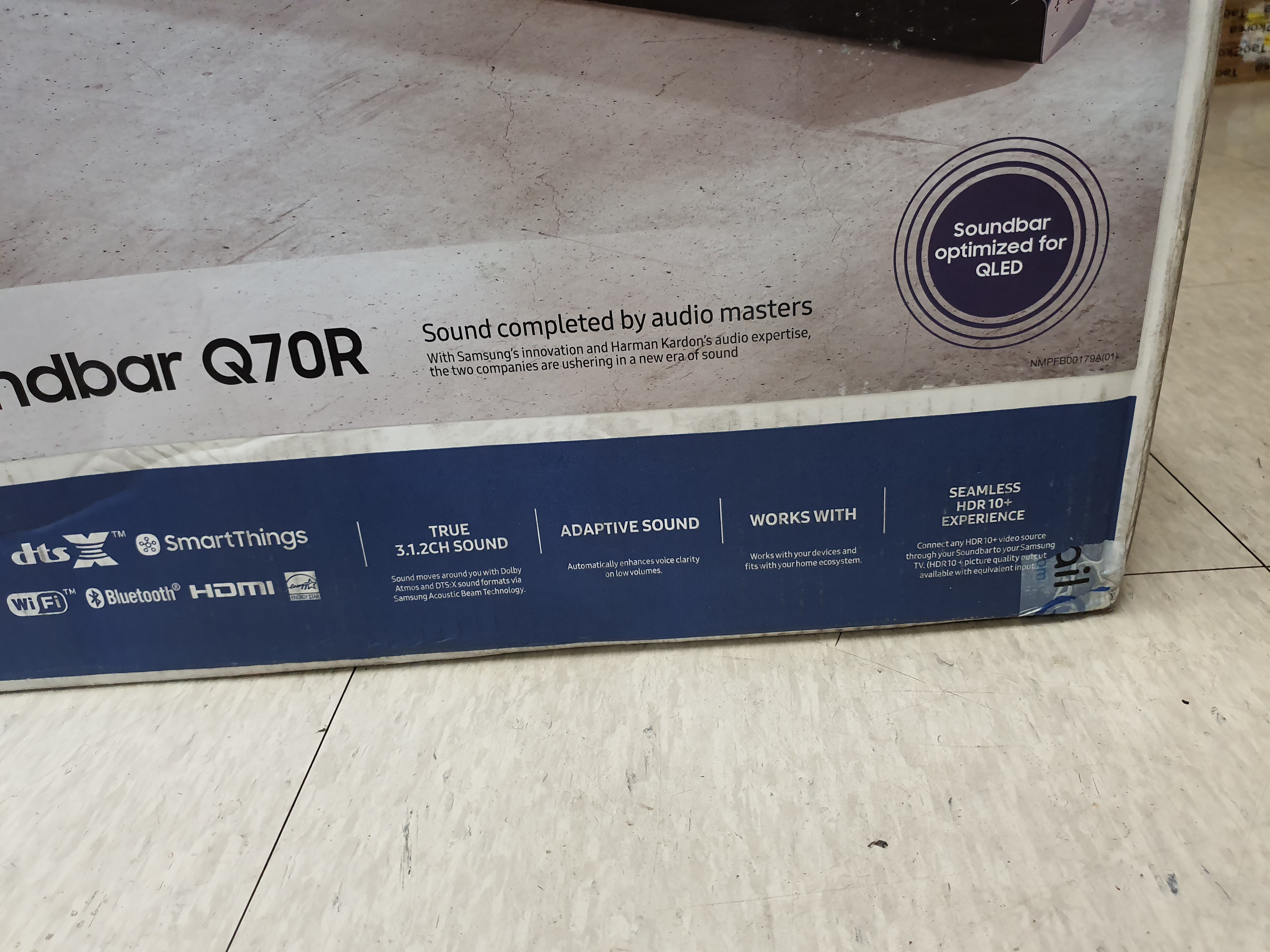

SEAMLESS HDMI10+ EXPERIENCE 지원 표시는 있습니다만,

Dolby Vision 지원 여부가 적혀있지 않아서 조금 걱정이네요..^^;;



후면 서리운드를 구축하기 위해서는

별도로 후방 서라운드 무선 지원 기기를 구입하셔서

추가 설치 구축이 가능합니다.
저도 일단 후방 Speaker 1조만 구입해 놓고, 이후 후방 서라운드 무선 모듈을 구입해서

구축하도록 하겠습니다.

Wireless Surround Sound Kit

An optional Wireless Surround Kit lets you expand your sound system easily ⃰. When paired with your soundbar it creates a true surround sound experience.

*Sold separately. The wireless module requires a power cable. Rear speakers are connected to the module by cable.

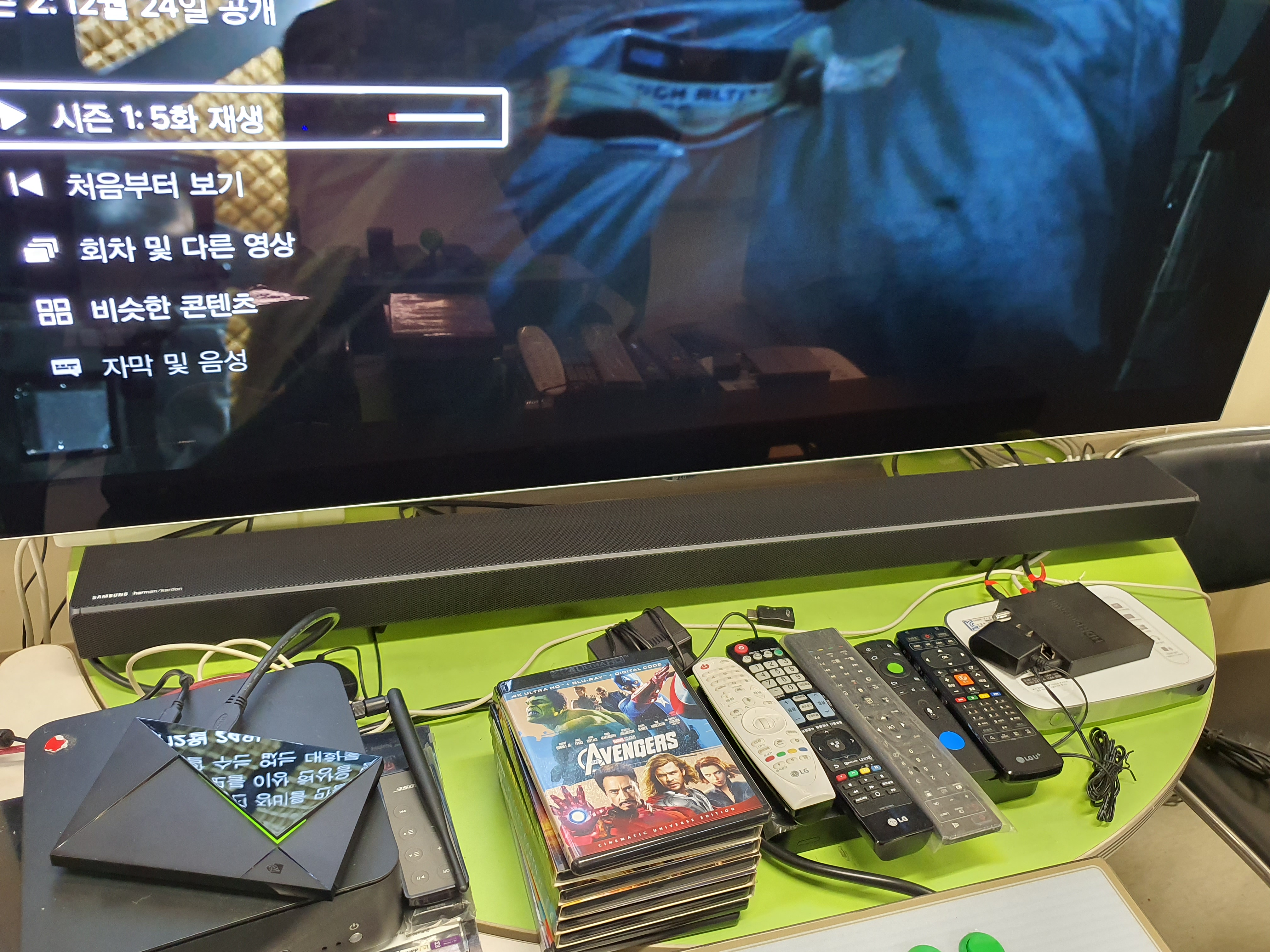

Q70R 사운드바는 4K UHDTV 전면에 위치 시켜 보았습니다.
서브우퍼는 아래쪽에 위치 해 놓았습니다.





Test 환경



1) 2016년 LG OLED 65inch
2) 2019년 쉴드TV셋탑

3) Samsung Q70R 서라운드 사운드바



결선방법 A. 직접연결



A) 2016년 LG OLED 65inch / HDMI 2 (TV ARC) <== (TV ARC Out) Samsung Q70R 서라운드 사운드바

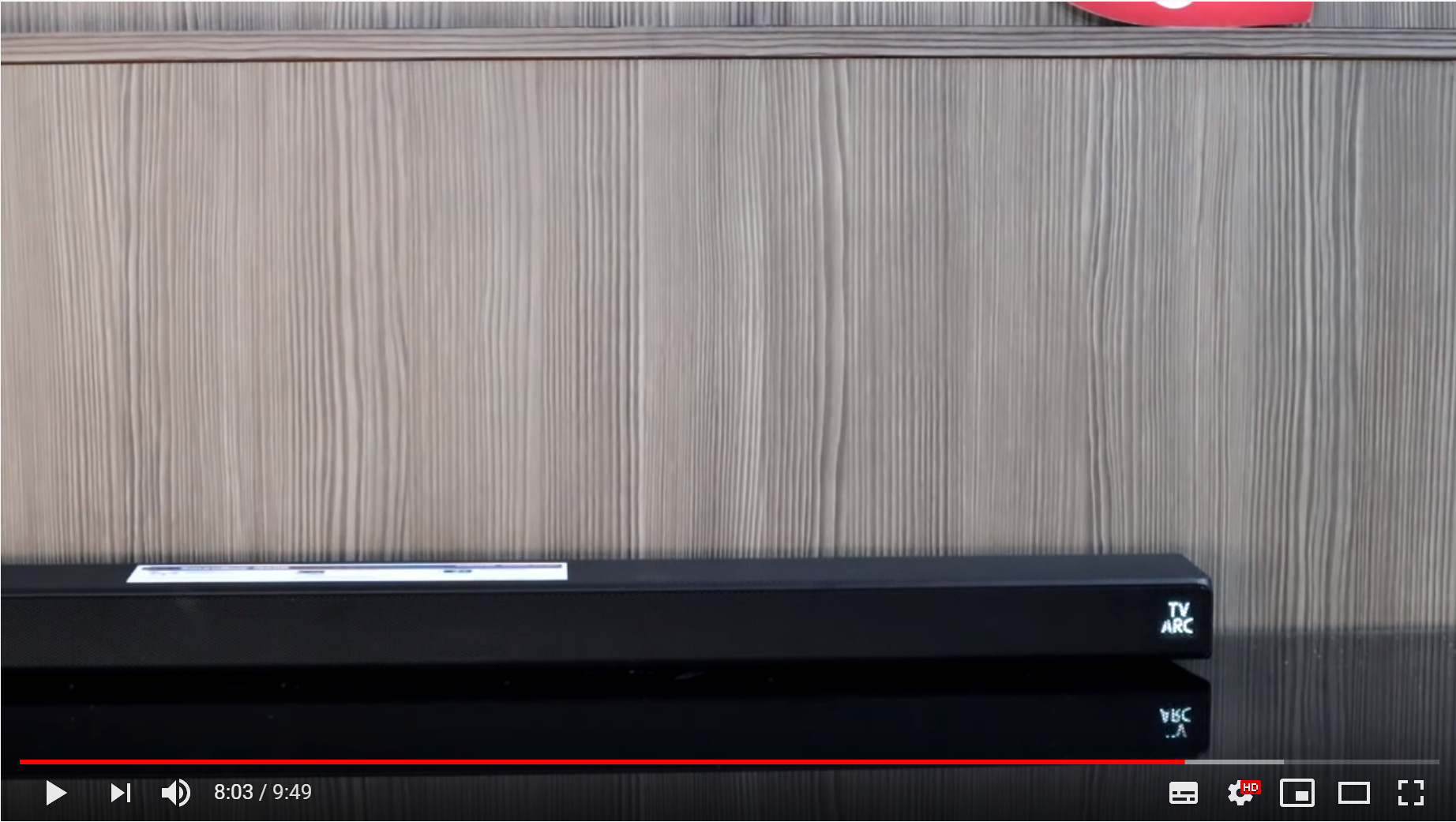

SoundBar에는 TV ARC로고가 뜨게끔 조정합니다.

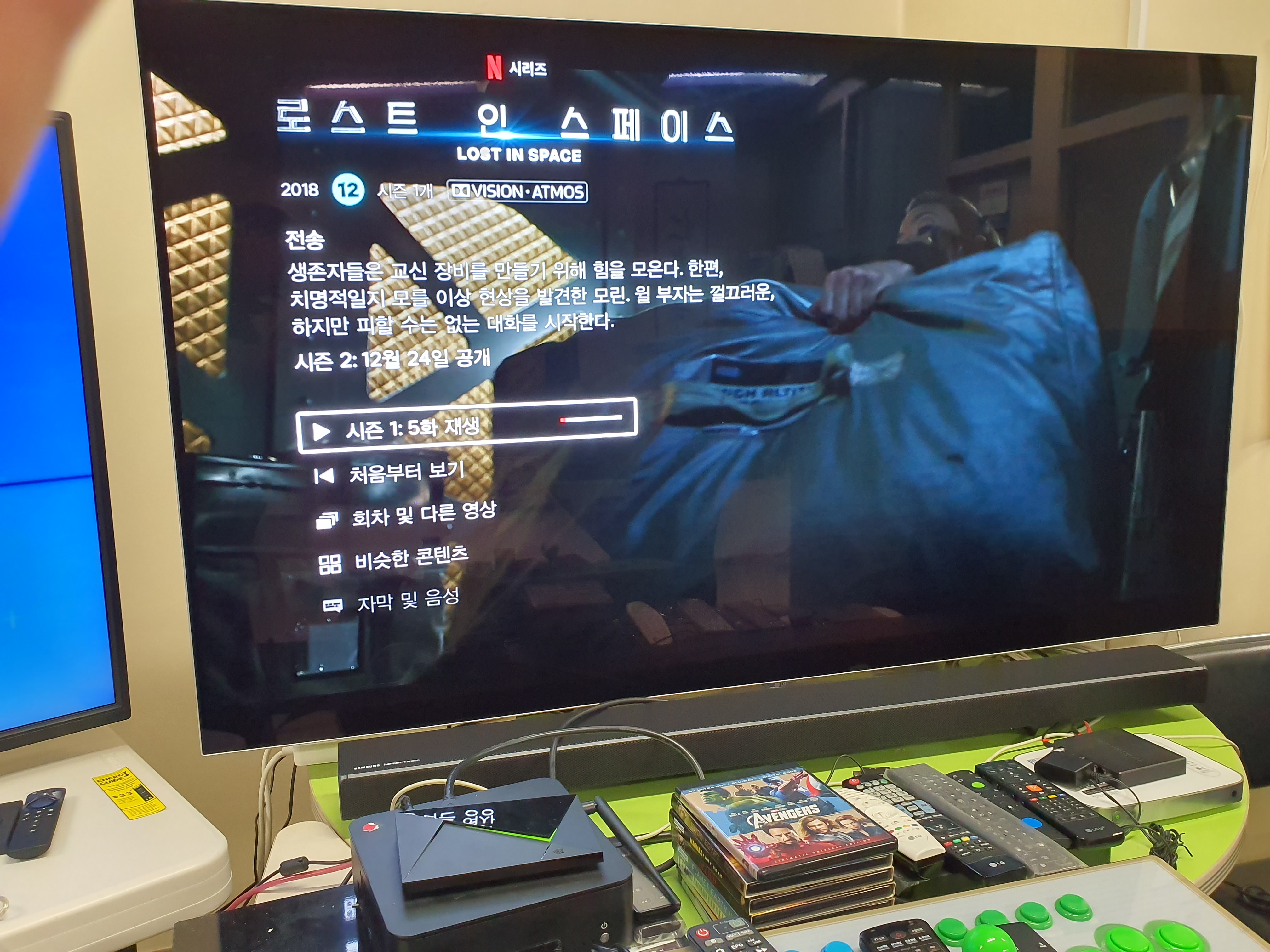

넷플릭스 4K Dolby Vision + ATMOS Test



결론 : 돌비비젼(Dolby Vision)은 되지만, Audio는 5.1CH로 설정됨
사유 : 19년 메이저 플레그쉽 UHDTV에서만 TV ARC(HDMI2)를 통하여 ATMOS출력지원(HDMI 2.1 규격)됨.







결선방법 B. : 쉴드TV셋탑 이용 TV ARC



B1) 2019년 쉴드TV셋탑 / HDMI Out ==> (HDMI IN) Samsung Q70R 서라운드 사운드바



B2) Samsung Q70R 서라운드 사운드바 / TV ARC Out ==>  (HDMI2 ARC) 2016년 LG OLED 65inch







2019년 쉴드TV셋탑에서 Dolby Vision 해상도 설정 후,

하기와 같이, VISON / ATMOS 로고가 뜨는 것을 확인 할 수 있습니다. ^^





이렇게 해서,  올해 목표인

Dolby VISON / ATMOS 통합 환경을 구축 완료 하였습니다.





이후, 55인치 Fire TV를 이용하여,
Dolby VISON / ATMOS 통합 환경을 구축해 보도록 하겠습니다.
