[일본UHDTV] "4K TV는 어두운"원인 오해. 소비자 보호 대책을 바란다





대형 TV의 많은 4K 대응, 그것도 BS / CS4K 튜너 내장 기계가 된 올해. 고정밀 다이나믹 레인지 등의 특징을 갖춘 4K 방송이 일반 가정에도 쉽게 도달하게되었다. 그런 가운데 "영상이 어두워 보인다"는 지적이 당초부터 있었던 것은 사실이다. 그 원인은 본래는 다이나믹 레인지 (HDR)이 아닌 영상을 HDR 영상 규격의 하나 인 HLG (하이브리드 로그 감마)에 할당 방송하고 있기 때문이다.

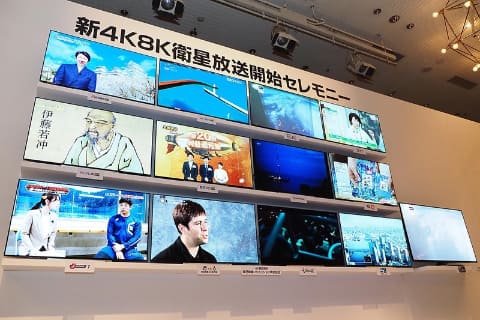

지난해 새로운 4K8K 방송 개시 행사에서 전시 된 각사의 4K 대응 TV

자세한 내용은 후술하지만, SDR (표준 다이나믹 레인지)의 영상을 HLG 규격에서 방송하면 보통 100 %까지 밝기를 이용하여 표시하는 곳에, 최대 휘도 (흰색으로 표시된 부분)이 약 70 % 정도 밝기 며 "방송사 측에서"이송되어 있기 때문이다.

이것은 일부 TV에 제공되는 히스토그램 표시 기능 (밝기 분포 그래프)를 보면 분명, 4K 및 HD로 동일한 프로그램을 방송하는 시간대에 전환 시청하면 한눈에 알 수있다. 실제로 4K 방송 쪽이 어두운뿐만 아니라 히스토그램에서 밝은 영역을 사용한 화소는 하나도 없기 때문이다.

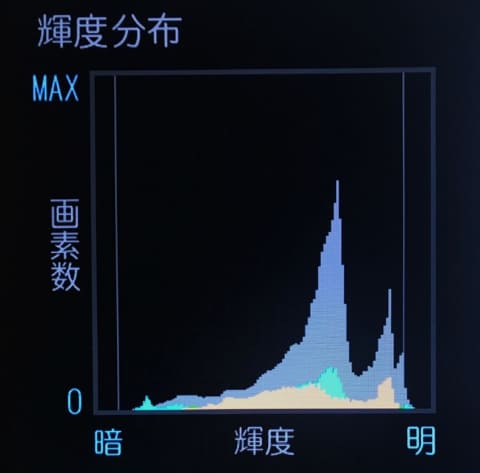

4K 방송되는 프로그램을보고했을 때의 휘도 분포

같은 프로그램의 HD 방송을 본 순간

확산 "4K 텔레비전의 밝기가 부족하고 있기 때문에 어두운"라는 오해

해결책은 실로 간단합니다. 자세한 내용은 후술하지만 방송사가 SDR의 영상을 HLG에서 방송하지 않고 SDR로 전환 방송하면 문제는 일어나지 않는다. 사실 NHK에이 문제가 아니라 민방 각사의 프로그램에 문제가 집중하고있다.

그 부분의 "왜?"와 "어떻게 할 것인가 '를 추구하는 것이 4K 방송에서"어두운 "라고 유감 체험을 해결하는 가장 적절한 방법이다.

그런데 봄 이후에 "4K 텔레비전의 성능이 부족하기 때문에 어둡게 표시된다"고 고발하는 기사가 잇따라 문제가 이상한 곳으로 향하고있다. 물론 제조 업체 및 방송사 (기술적 인 이유로 인해 어두워지는 것을) 제대로 상황 파악하고 있지만 일부 보도와 기사 등에서 부당한 고소가 계속되고있는 것으로 소비자에게 오해가 확산 있기 때문이다.

전술 한 바와 같이, 4K에서 방송되는 SDR 영상 어두워 보이는 경우가 많다 (오히려 민방의 프로그램은 대부분이 그렇게되어있다) 문제는 지금 해결해야 할 것이지만, 맞추어야 초점이 어긋나 있으면 올바른 해결책은 얻을 수 없다.

그래서 대표적인 오해에 대해 설명하고자한다.

작년부터 등장하기 시작했다 4K 튜너 내장 TV. 올해는 많은 모델이 튜너 내장되었다

4K TV에 "규격대로의 표현 능력이 없기 때문에 어둡게 비치는"잘못

HDR 영상은 "1,000nits (휘도 단위)로 제작되어 있기 때문에, TV는 1,000nits 이상의 휘도를 표현하지 못하면 고화질의 영상을 표현할 수 없다"고 설명되어있다. 그러나 이것은 잘못이다.

최대 1,000nits 마스터 모니터를 참고로 대체로 1,000nits까지 확인 한 영상이 UHD 블루 레이 및 방송의 마스터에 사용되는 뿐이지 더 고휘도 화소 정보 (4000nits 정도의 밝은 반점도있다) 이 영상 정보에 포함되어있다.

한편, HDR 규격은 원래 "포함 된 다이나믹 레인지를 모두 표현하는"것을 전제로 설계되어 있지 않다.

HDR 규격으로 제작 된 영상 작품에서도 대체로 대부분의 피사체는 200nits 이하로 표현되는 (참고 SDR 영상은 100nits 이하로 제작된다). 실제로 1,000nits의 밝기를 체험 할 알겠지만 굉장히 밝다. HDR 규격의 목적은 "다이나믹 레인지의 정보를 손실없이 기록"하고 그것을 반송하여 "디스플레이 성능을 극대화"하는 것이다.

실제 TV는 저렴한 액정 TV라고 300nits 정도 고급기에 800nits 하이 엔드 모델은 1,000nits을 넘는다. 유기 EL 텔레비전도 최대 800 ~ 최대 1,000nits 정도를 표시 할 수있다.

"뭐야, 대부분의 TV는 역시 밝기가 부족한 않을까?"

싶을지도 모르지만, 그것이야말로 오해의 시작이다.

원래 인간의 망막은 0 ~ 1 만 nits까지의 범위에서 밝기를 인식 할 수있는 (실제로 홍채, 즉 렌즈의 조리개와 같은 구조에서 그 10 배를 인식 가능). 라면 그리고 그 범위를 모두 기록해 둡니다, TV 업체들이 때로 제품에 거는 비용도 슬라이딩 맞게 적절하게 표시하는 것이 HDR 기술이다.

즉, 300nits까지만 선형 밝기를 표현할 수없는 TV는 약 200nits 이상까지 선형 적으로 표현한 뒤, 그 이상의 밝기를 롤 오프한다. 롤은 휘도 곡선을 완만하게 라운딩 처리에서 롤 오프가 진행되기 시작하면 더 이상이 희미되어 있고, 마지막에는 300nits에서 하얗게된다.

그래도 200nits 이상까지 표현할 수 있으니까, SDR에 비하면 더 넓은 다이나믹 레인지를 표현 어긋나게도 있겠다.

이것이 800nits까지 선형으로 표현 있다면, 예를 들어 노을 주홍색 や 맑게 개인 푸른 하늘, 남쪽의 섬의 마린 블루는보다 선명하게 빠져 좋은 그림이된다.

하지만 최대 밝기가 800nits이든 300 또는 400nits에서 아 깔때기, 주 피사체와 배경의 대부분은 정확한 계조로 표시 할 수 있기 때문에 파탄하지 (롤오프 특성 및 자동 곡선 보정 등 기업의 창의력 에서 보이지 맛의 차이는 당연히 나오지만).

정리하면, 원래 HDR 규격에 규정 된 밝기를 그대로 볼 수있는 것을 전제로 시스템 설계되는 것이 아니기 때문에, TV의 밝기가 1,000nits 없기 때문에 어두운 표시된다는 것은 분명 오해라는 것이다.

규격상의 숫자로 표시 휘도는 "전혀 다른"

또 오해가 있다고 느끼는 것은 휘도 값에 대한 생각이다.

영상 제작시는 다크 룸 (어둡게 한 방)에서 마스터 모니터를 사용하여 영상을 만들어 넣는다. 마스터 모니터는 "이 소를이 밝기"고 전하자 그대로 빛나는해야 그렇게 설계되어 있지만, 다크 룸 이외로 사용하는 것은 상정되지 않았다.

인간의 눈에는 홍채가 있기 때문에 밝은 방에서 같은 영상에서도받는 인상이 변화 해 버린다. 특히 암부 계조의 전망은 악화된다. 따라서 각사는 영상 모드마다 상정하는 시청 환경에 조정을 행하거나 조명 환경을 측정하는 센서를 내장시켜 가능한 좋은 인상되도록 디스플레이 패널에 "재 할당"을한다.

즉, 지금까지 설명해온 휘도 값 (nits는 절대적인 휘도 값)은 다크 룸에서만 의미가 없다. 예를 들어 100nits까지 제작 된 SDR 영상을 그대로 100nits까지의 밝기로 솔직하게 표시했다면 일반적인 주거 환경이 심하게 어두운 영상이되어 버린다.

"4K 텔레비전의 성능 부족이 어두워 보이는 원인" 그러한 믿음도 이해할 수없는 것은 아니지만, 영상 제작시의 기준이되는 숫자와 그것을 표시하는 기술은 전혀 다른 것으로 구분 해 두지 않으면 안된다.

현재 HDR 대응 TV는 일단의 기준으로되는 1,000nits까지의 획 만들기라면 제작자의 의도를 충분히 전달할 수있는 능력을 가지고있다. 또한 그것은 1 만 nits에 접근하는지, 접근 필요가 있는지는 논쟁이있는 곳이지만,보다 고휘도 마스터 모니터도 등장하고 있고 또한 텔레비전도 하이 엔드 제품은 2,000nits 정도까지 피크가 성장해 갈 수 성이 보인다.

그것은 규격의 "가능성"이며, 향후 더 나은 화질되어 나가기위한 "헤드 룸 (성장 여지)"이다.

4K 방송을 고화질보다 어둡게 보이는 이유

것으로 "규격에 대응하지 못하고 있는데 소비자를 속여 불완전한 제품을 강매하고있다"는 메이커에 혐의는 단호히 "오류"로 단언하고 싶지만, 그래도 어두워 보이는 사실이다.

HDR 정보를 거두는 기술은 PQ 곡선과 HLG가있다. PQ 곡선은 인간이 느끼는 밝기에 대해 선형에 응답하도록 설정된 특성에서 최대 1 만 nits까지 기록 할 수있다. 한편, HLG는 약 70 %까지 밝기에 기존 SDR 영상과 동등한 특성 휘도 정보를수록하고 나머지 30 %에 고휘도 정보 (HDR 표현을위한 확장 정보)를 거둔다.

왜 이런 차이가 있는가?

HLG은 그대로 HDR를 지원하지 않는 TV에 표시 시켜도 약간의 휘도 (밝기) 조정에서 시각에서 "나름대로 좋은 느낌"으로 보이게하기 위해 고안된 규격 인 것이다. NHK와 BBC가 각각 개발하고 있던 것을 난간 맞춘 것으로, 바로 방송을위한 표준.

여기서주의해야 할 것은 HLG는 "HLG의 영상을 SDR 밖에 볼 수없는 기기에서도 자연스럽게"보이게 고안 한 것으로서, SDR 영상을 방송하기위한 규격이 아니라는 것이다.

그런데 민방 각 국은 지상파와 BS 등을 위해 제작하고있는 SDR 프로그램을 HLG 표준 4K 방송하고있다. 규격대로 밝기를 割り付けれ하면 어두워지는 것은 당연. 어쨌든 "흰색"을 표현하는 신호가 70 %의 밝기로 억제된다니까.

2018 년 12 월 1 일부터 시작하는 새로운 4K8K 위성

텔레비전 수상기는 그것이 SDR 신호라고 알고 있다면 그렇게 표시를하는 것이지만, HDR로 방송되고 있기 때문에 "솔직히 70 %의 밝기로 표시"한다.

는 민방 각 국은 왜 SDR 프로그램을 일부러 HLG로 변환하여 방송하는 것이다.

여기에는 CM을 프로그램 사이에 방송하지 않으면 안 민방 만의 고민이있는 것 같다. NHK는 SDR과 HDR (HLG)의 전환을 프로그램 단위로하고있다. SDR과 HDR은 각각 플래그 정보에서 식별 할 수 있도록되어 있기 때문에, TV 수상기는 프로그램에 따라 표시. NHK 방송 어두워 보인다는 불만은 거의 없다.

민방의 기술 담당자에 따르면, 4K 방송에 대한 마스터의 공통 사양으로 HLG가 지정되어 있기 때문에 모든 영상을 HLG로 변환하고 있다는 것이다. 규격대로 변환하고 있으니까, 기술적으로는 아무런 잘못도 없다고는 말할 수있다.

그럼 왜 이러한 운용에 정한 것일까?

여기에서 추측 섞인되는데, 아마도 CM을 확실히 확실히 전달하기 위해서가 아닐까. 현재 CM은 모든 SDR로 제작되어 있지만, 장래는 HDR 제작의 CM이 혼재 할 가능성도있을 것이다. 또한 민방의 4K 방송은 대부분이 SDR 제작이지만, HDR에서 제작 된 프로그램도 일부가 향후 특히 스포츠 중계 등에서는 HDR 방영이 늘어날 가능성이있다.

특히 CM은 시간으로 짧기 때문에 HDR과 SDR 사이를 단시간에 여러 번왔다 갔다하게된다. 따라서 あらあゆる 텔레비전 수상기에서 안정적인 수신 표시 할 수 있도록 「HDR (HLG)로 고정하고 SDR도 거기에 끼워 '라는 선택을 한 것은 아닐까.

사실 이전에 여러 형식의 방송이 혼합했을 때, 문제가 발생한 과거도있다.

BS 디지털 방송이 시작되었을 무렵 인터레이스 방송의 1080i보다 진보 방송 720p 쪽이 고화질 이라며 아사히가 720p에서 제작을 결정했다.

그런데 타국 모든 1080i로 방송되고, 필연적으로 CM 용 영상도 1080i로 납품되므로 CM에 전환하기 위하여 모드가 바뀌는 번거로운 상황이 순식간에 720p에서 1080i로 전환했다.

이러한 우려에서 민방이 "HLG로 고정하고"방송을 결정한 것이다.

소비자의 경험을 지키기 위해서는 ......

최선의 대책으로는 민방이 HLG에 고정하는 4K 영상 송출을 고치는 것이다.

모처럼 시작된 4K의 기간 방송이기 때문에 이러한 섬세한 상충 체험이 저해되는 것은 방송국, TV 제조업체, 소비자 모두에게 불행한 일이다.

만약 방송사 측이 대응할 수없는 것이라면, HLG 신호의 고휘도 부에 신호가 존재하지 않는 경우, 수신기 측에서 "SDR 방송이라고 간주하고"표시하고 만다는 다소 무리한 방법도 あるかあ도 모르지만, 당연히, 오동작의 가능성도있다.

민방의 현재의 방식은 기술적 인 일관성이라는 의미로 잘못이 아니지만, 실제로 다양한 논의와 상충을 낳고 있는지 생각에, 분별있는 판단으로 향하는 것을 바란다.

혼다 마사카즈

기술 인터넷 트렌드 등의 취재 기사 · 칼럼을 집필하는 것 외에 AV 제품은 많은 제조 업체, 장르를 망라 적으로 평론. 경제지에 시장 분석, 인터뷰 기사도 기고하고 있으며, YouTube에 기고 한 기사 나 인터넷 트렌드 등에 대해 알기 쉽게 해설하는 채널도 개설 . 메일 매거진 「혼다 마사카즈의 IT · 네트워크 직구 리포트 '도 전달 중.
