분해 보고서 : HUAWEI Huawei Digital Amp CM21





휴대 전화 산업의 개념 HiFi는 휴대 전화 산업에서 빈 시대를 겪은 것으로 보이며,이 개념에 대해 더 많은 열정을 갖고있는 휴대 전화 제조업체는 거의 없습니다. 특히 일부 휴대폰 제조업체는 3.5mm 오디오 인터페이스를 취소 한 후 일반 패치 코드를 직접 사용하여 아날로그 오디오 스위치를 똑바로 세우고 음질로 인해 특정 회귀가 발생했습니다. 다행히 USB-C 인터페이스는 기본적으로 디지털 오디오를 출력 할 수 있으며, 오디오 출력을 위해 고품질 USB Type-C ~ 3.5mm 액세서리를 사용할 수 있습니다.

Huawei Digital Amp CM21은 CNC 고정밀 가공과 U 디스크 크기 알루미늄 합금 본체 만 채택하는 USB Type-C ~ 3.5mm 액세서리입니다. 별도의 Hi-Fi 디코더 칩이 장착되어 32bit / 384KHz 고품질 오디오를 쉽게 디코딩 할 수 있으며 DSD128 하드 솔루션 (DoP)도 지원합니다. 하드 디졸브 된 DSD 지원은 드문 기능으로 오디오 네트워크를 좋아하고 즉시 분해하여 하드 디싱 DSD를 지원하는 데 어떤 칩이 사용되는지 확인합니다.


1. 화웨이 화웨이 디지털 앰프 CM21 포장 풀기

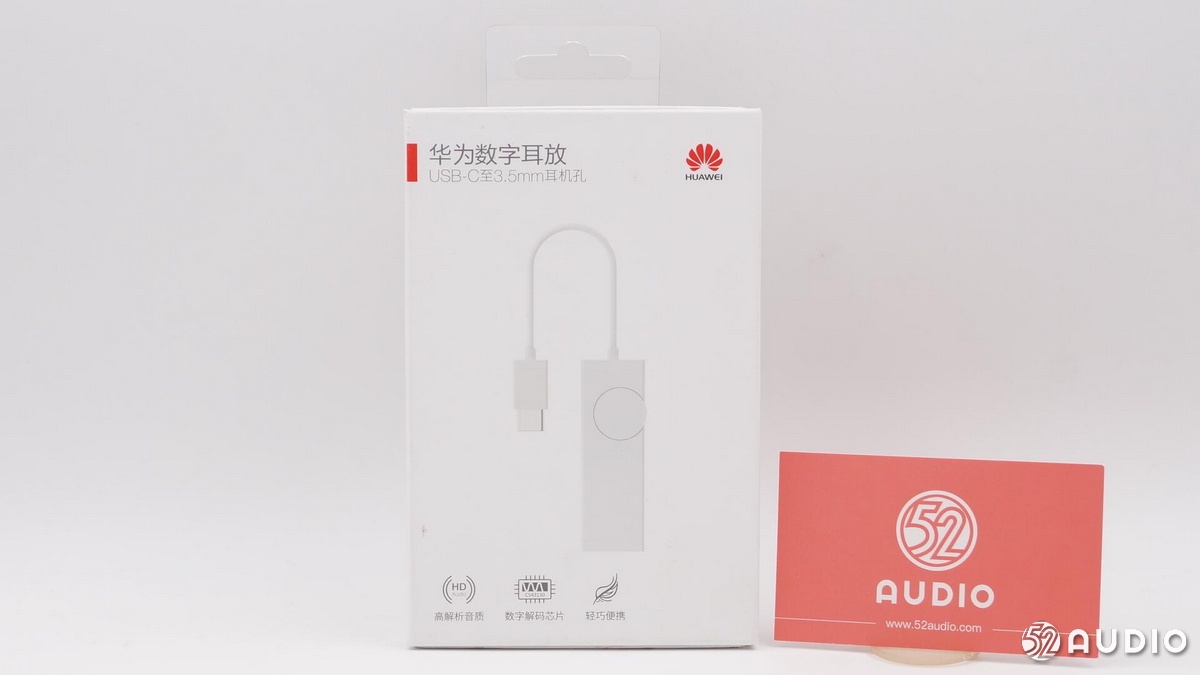

얼핏 보면 화웨이의 액세서리 패키징 스타일처럼 보입니다. 왼쪽 위 모서리는 화웨이 디지털 앰프의 이름이고 중간은 제품 렌더링입니다.

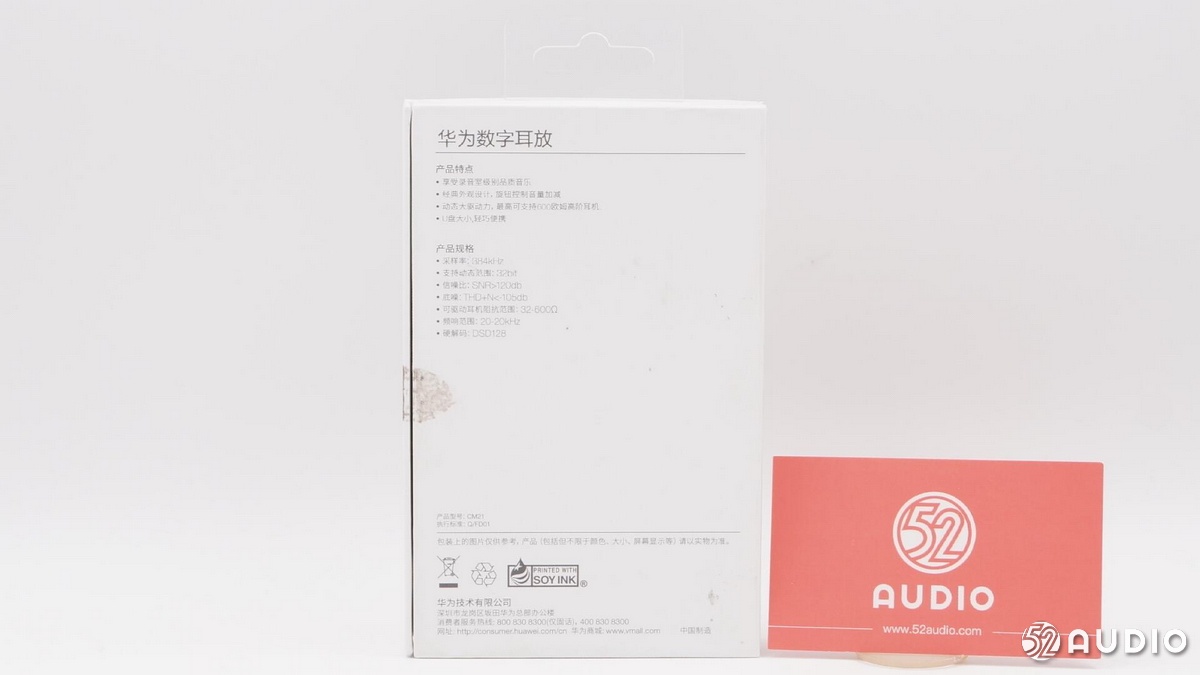

패키지는 뒤에서 플립 오픈 케이스로 보이며 커버는 접 히고 자기 적으로 고정됩니다.

특징 : 스튜디오 급 음악, 클래식 한 디자인, 노브 컨트롤 볼륨 추가 및 빼기를 즐기십시오.

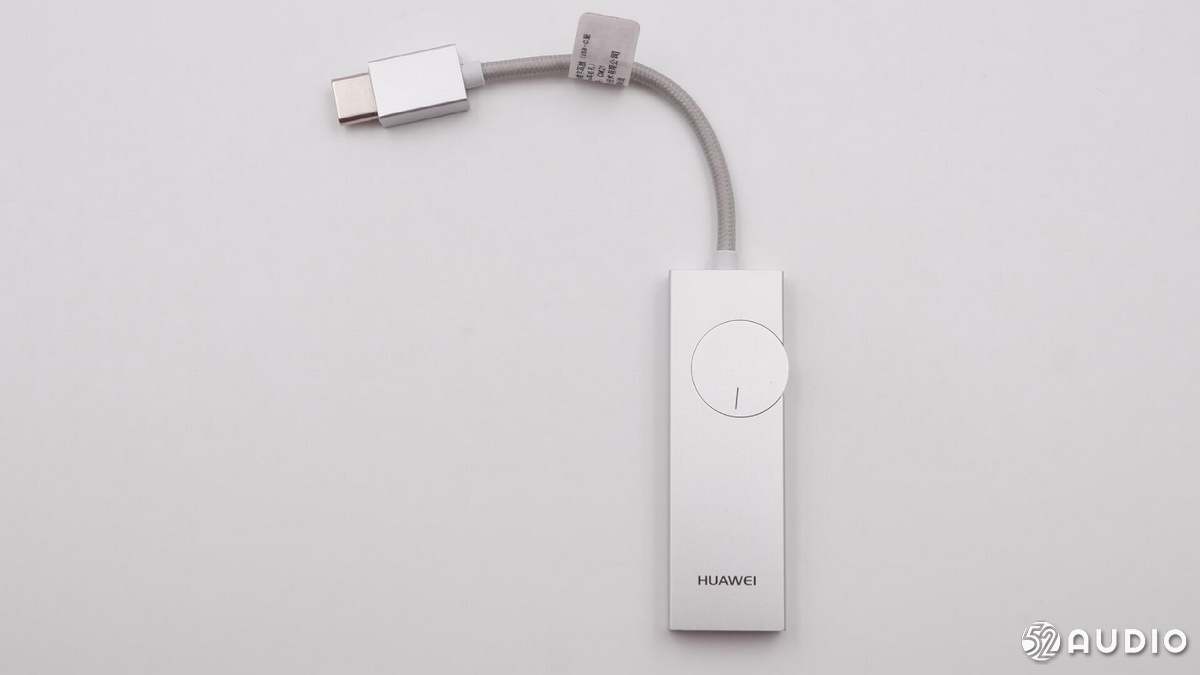

패키지에는 제품 본체가 포함되어 있으며 본체와 플러그는 알루미늄 합금으로 만들어졌으며 와이어는 꼰 피부로 연결되어 있습니다.

나일론 직조 그물에는 제품 이름을 나타내는 레이블이 있습니다 : Huawei Digital Amp (USB-C-3.5mm 헤드폰 구멍), 모델 : CM21, 중국 Huawei Technologies Co., Ltd.

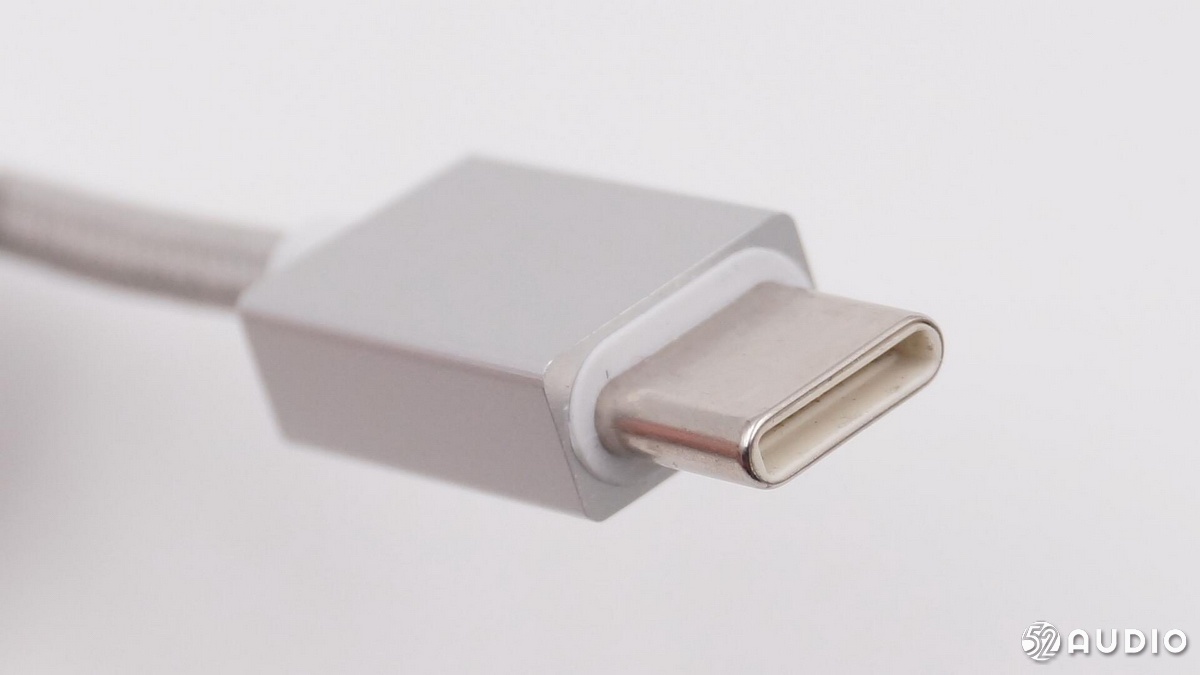

입력단은 플러그와 외부 케이싱 사이에 USB-C 인터페이스, 알루미늄 합금 케이싱 및 고무 링 버퍼를 채택합니다.

볼륨 조절 섹션에서 노브를 사용하여 볼륨을 조절하여 사용자 경험을 향상시킵니다.

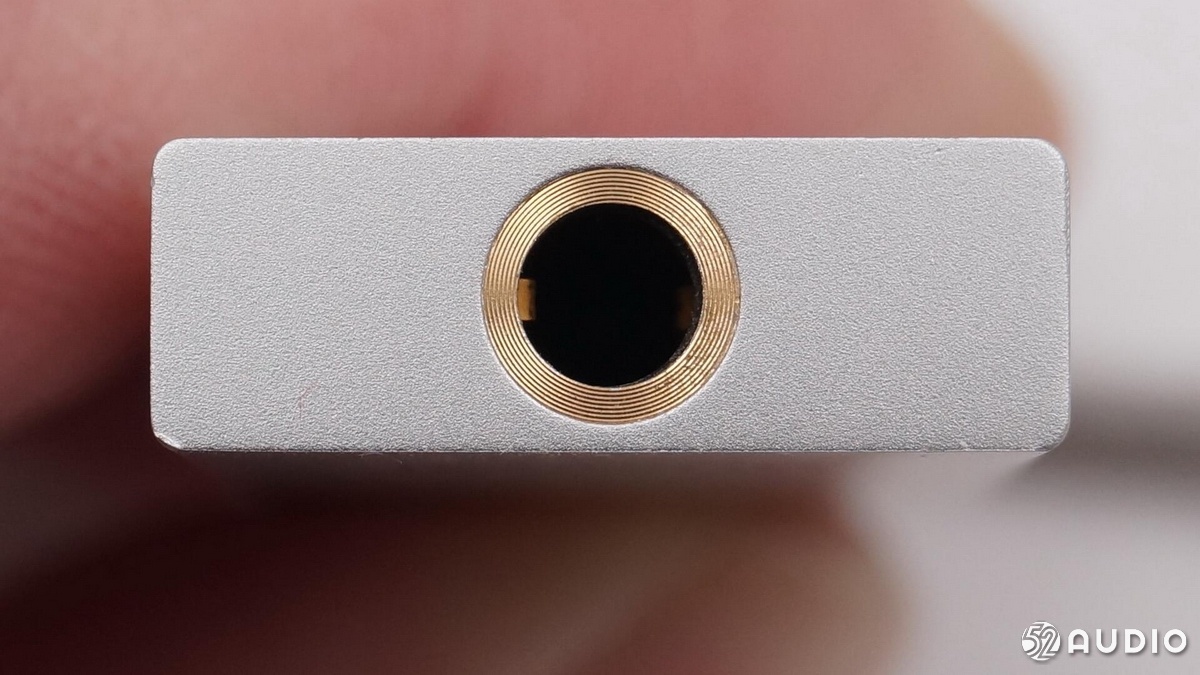

헤드폰 커넥터 섹션에는 CD 질감에 질감을 더하는 금색 금속 트림 외부 링이 있습니다.


둘째, 화웨이 화웨이 디지털 앰프 CM21 해체

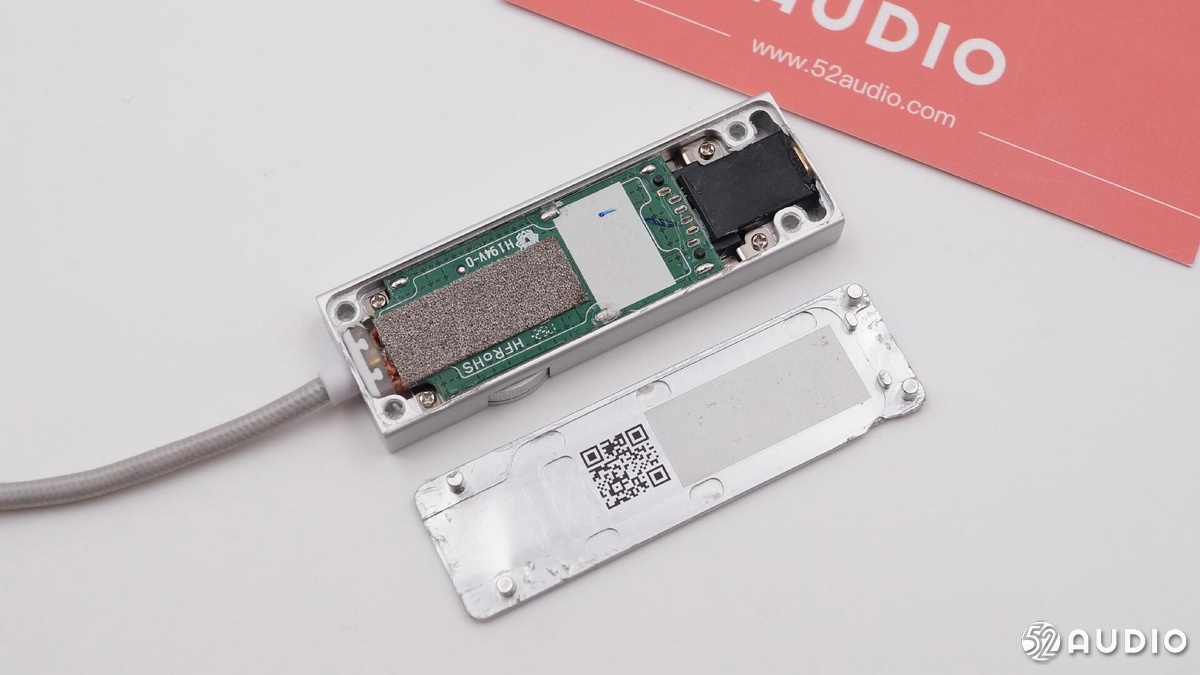

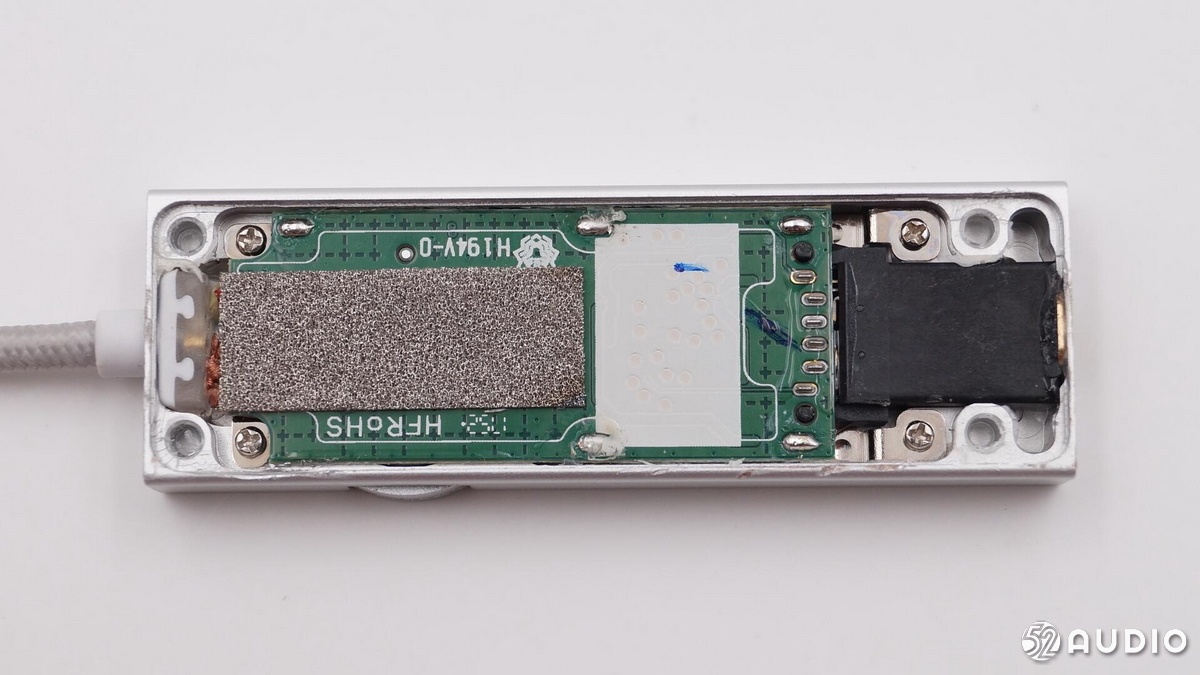

알루미늄 합금 케이스의 덮개를 분해하면 마더 보드의 뒷면, 접지에 차폐 된 전도성 천 층, 이어폰 구멍이 CNC 케이스에 고정되어 있습니다.

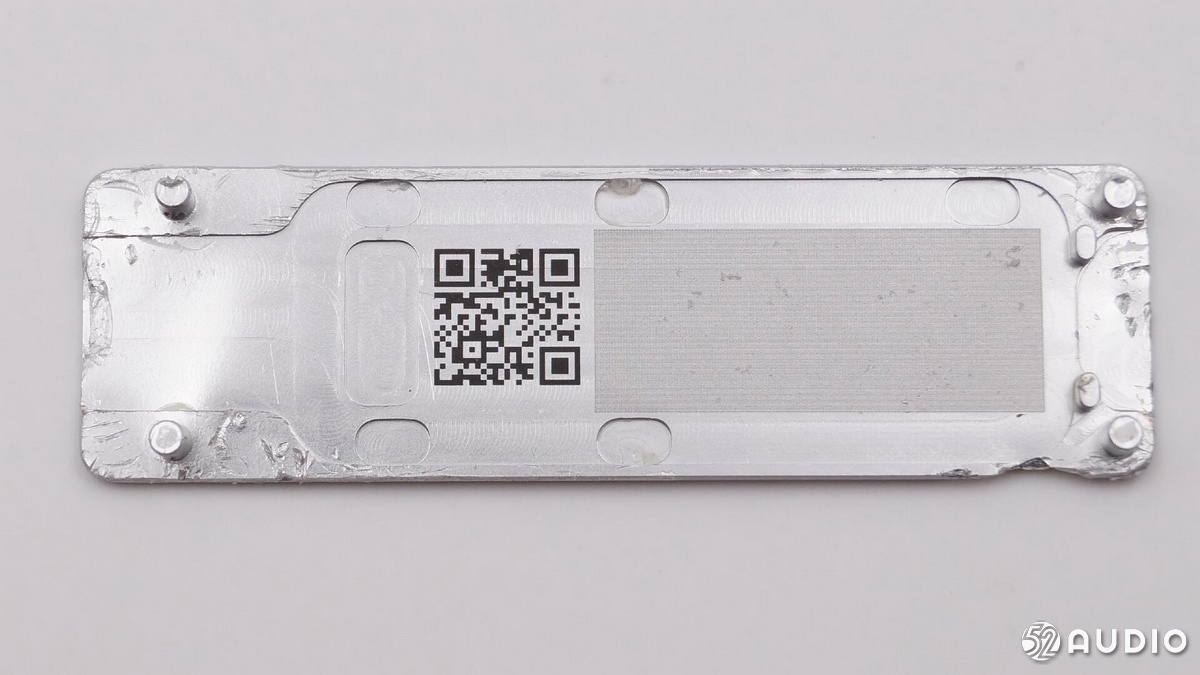

알루미늄 합금 커버는 포지셔닝을 위해 각 측면에 4 개의 포스트를 가지고 있습니다.

할로겐 프리 공정, 헤드폰 잭이 보드에 직접 납땜되어 있는지 확인할 수 있습니다.

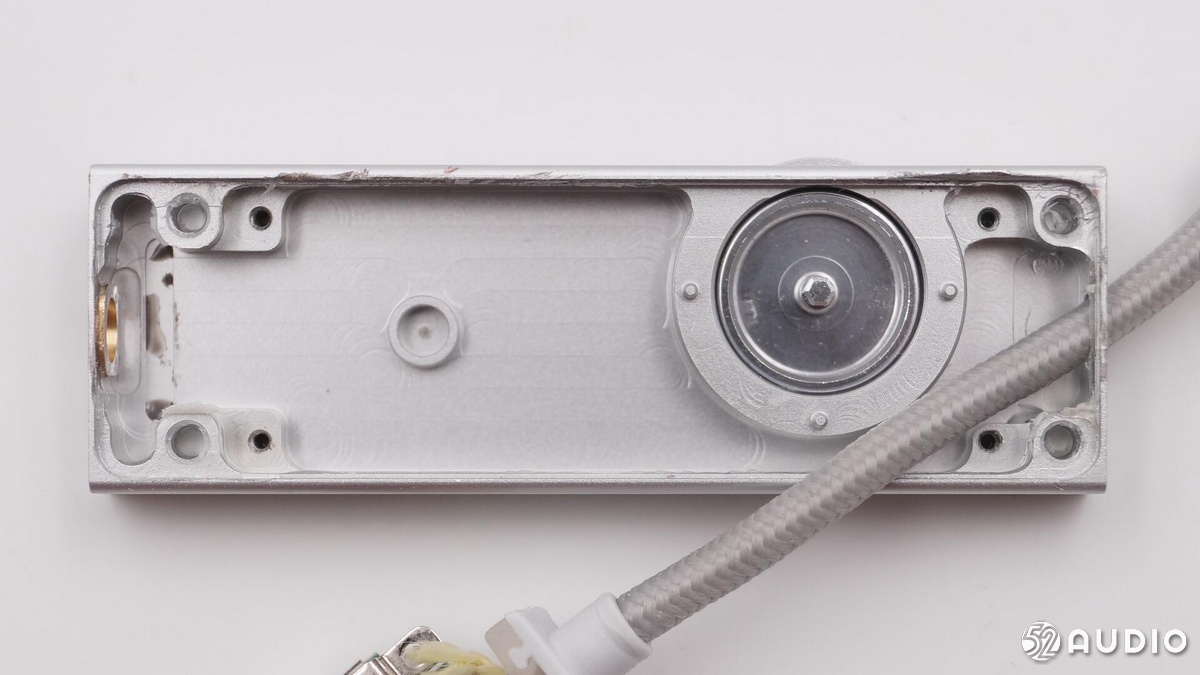

나사를 풀고 마더 보드를 제거합니다 (알루미늄 합금 케이스) USB-C 케이블의 오른쪽에있는 구멍을 볼 수 있습니다. 볼륨 노브를 왼쪽으로 돌리고 3.5mm 오디오 소켓을 왼쪽으로 돌립니다.

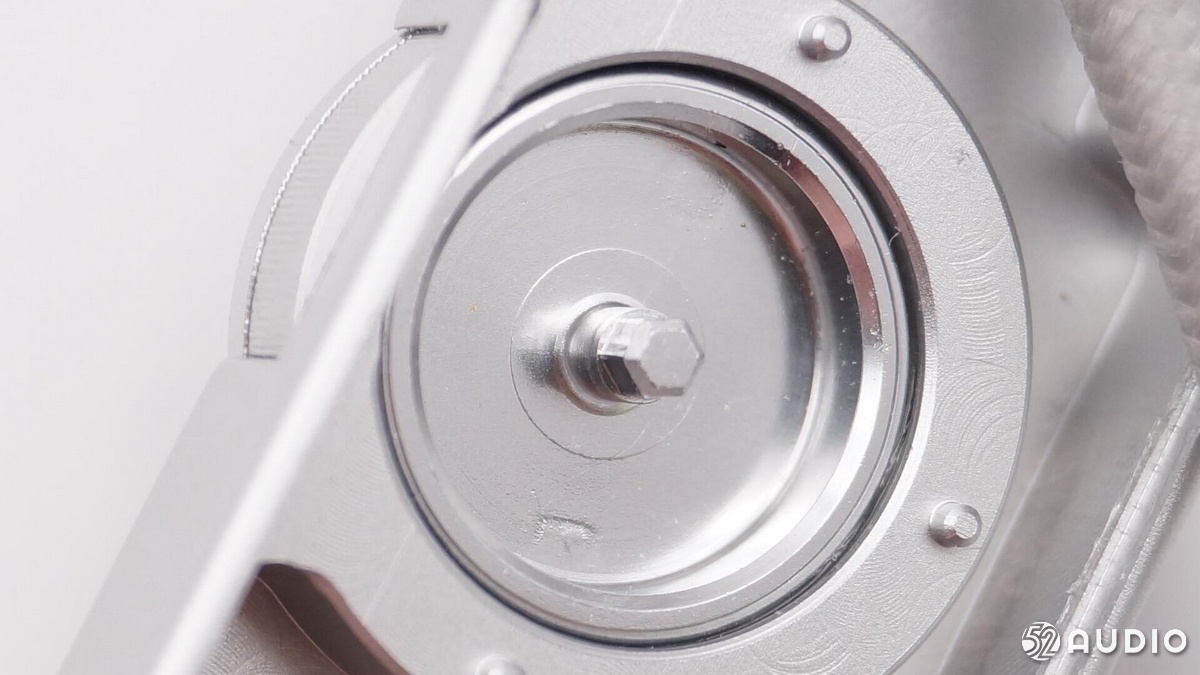

볼륨 조절 노브 내부에서 인코더 스위치는 6 각형 열로 회전합니다.

ALPS 코드 스위치는 수명이 길다.

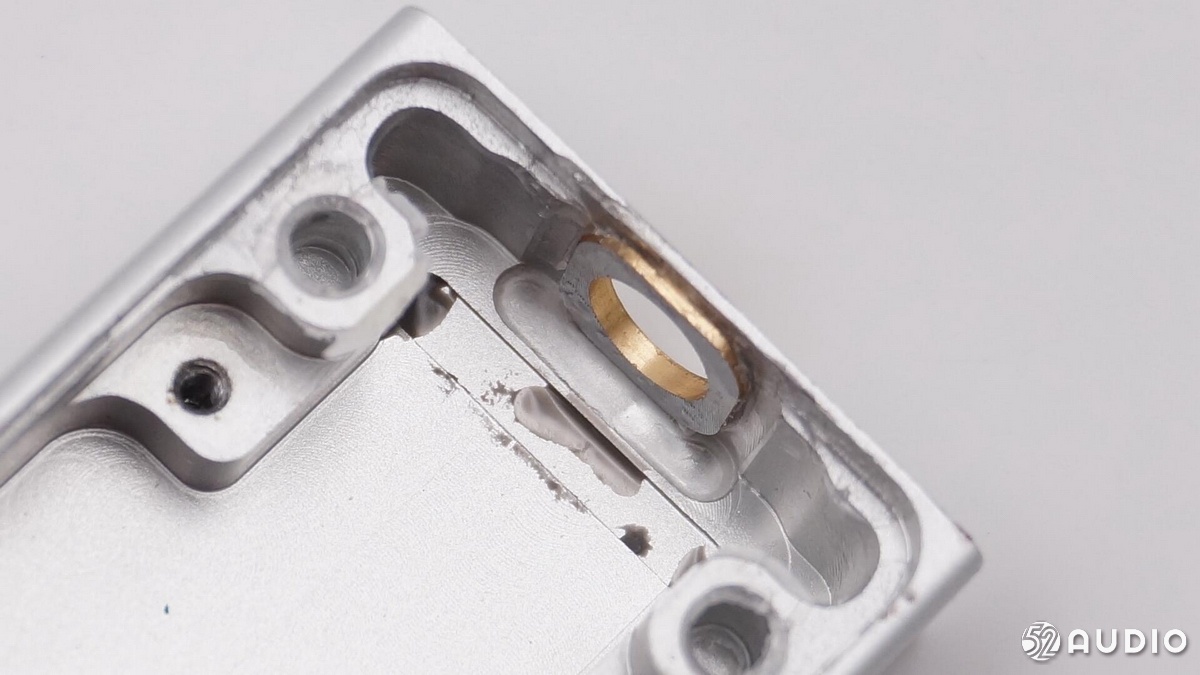

하우징 이어폰 커넥터 하우징의 내부 장식 링.

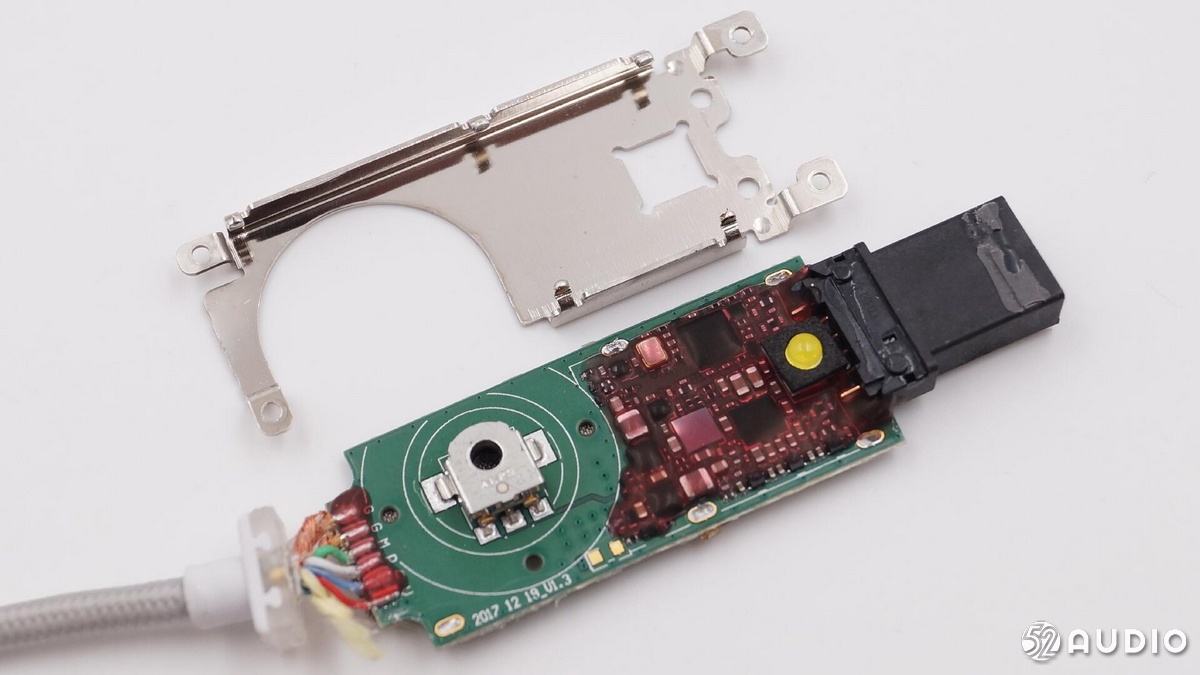

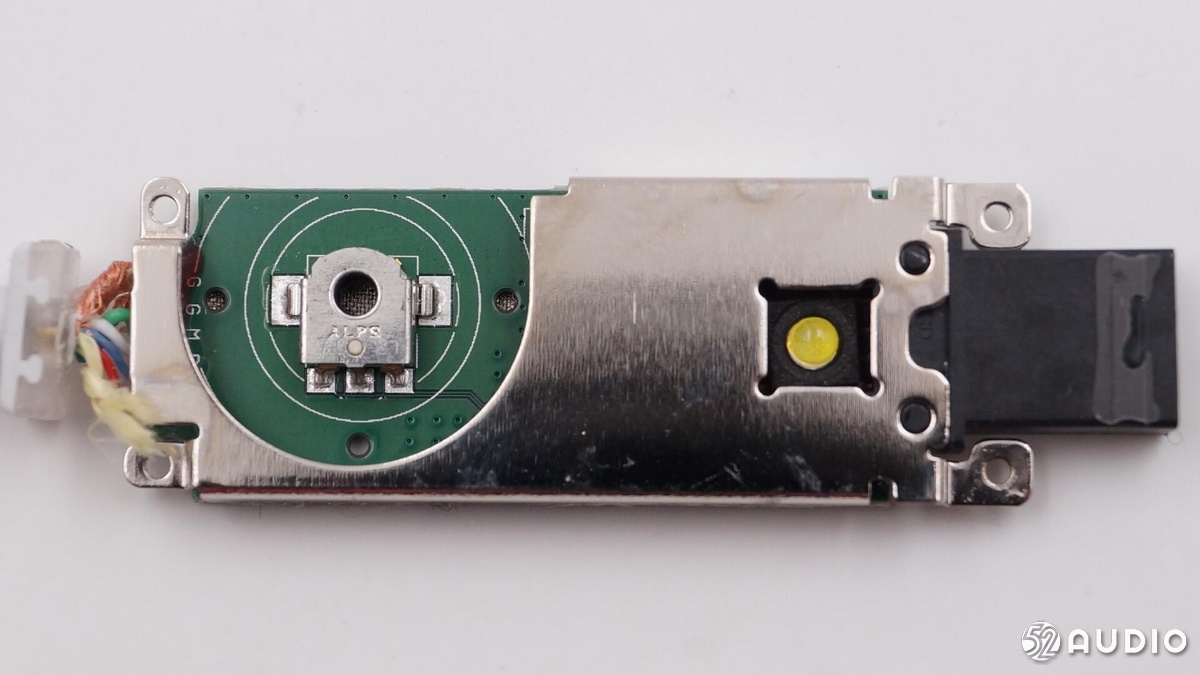

다음으로, 마더 보드를보고, 마더 보드의 실드를 제거하고, 와이어 연결의 하단과 칩은 빨간색 플라스틱 층으로 덮여 있으며, 오른쪽은 LED 조명입니다.

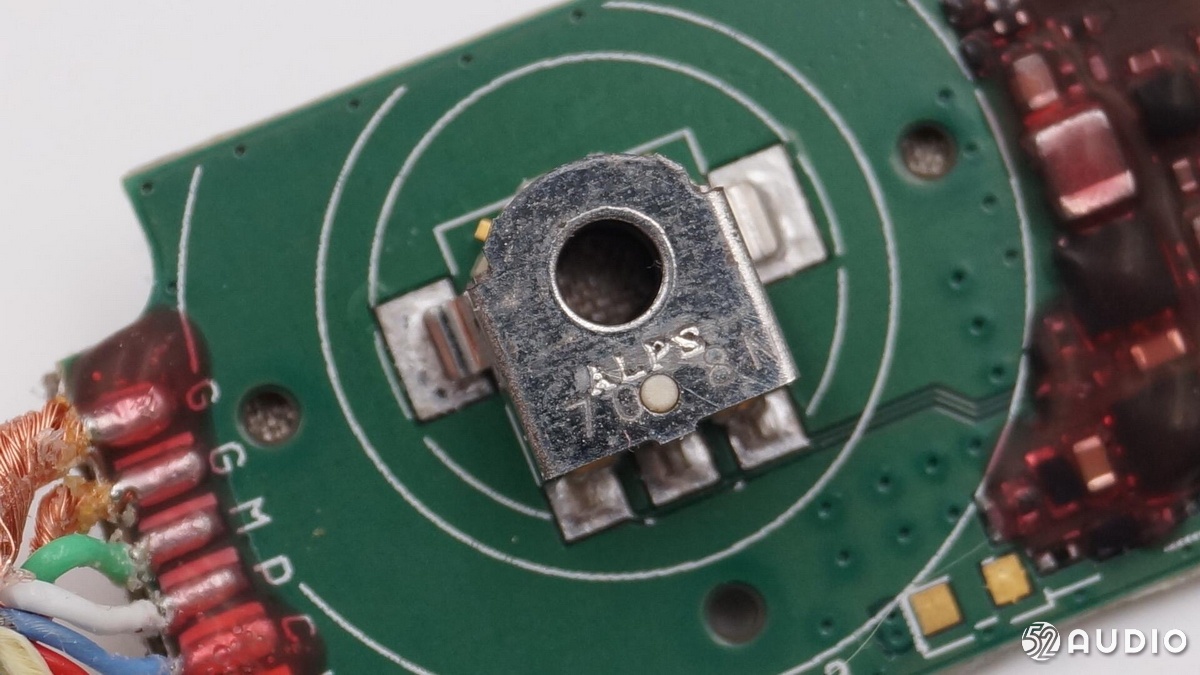

볼륨 컨트롤은 ALPS Alps의 인코더로 제어됩니다.

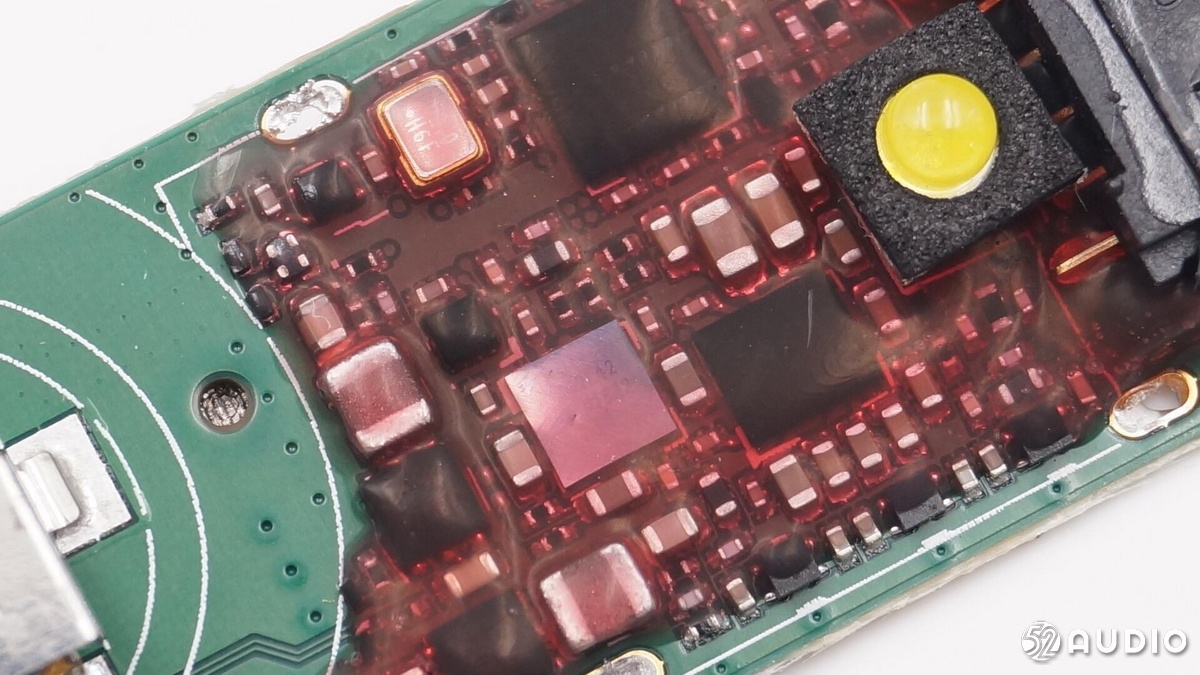

여러 칩과 커패시터는 수분 보호를 위해 적색 반투명 ​​실런트로 덮여 있습니다.

정 전면으로 음영 처리 된 LED 조명 클로즈업.

USB 입력 단자의 클로즈업, 각 단자에는 문자가 있으며 빨간색 접착제로 절연되어 있습니다.

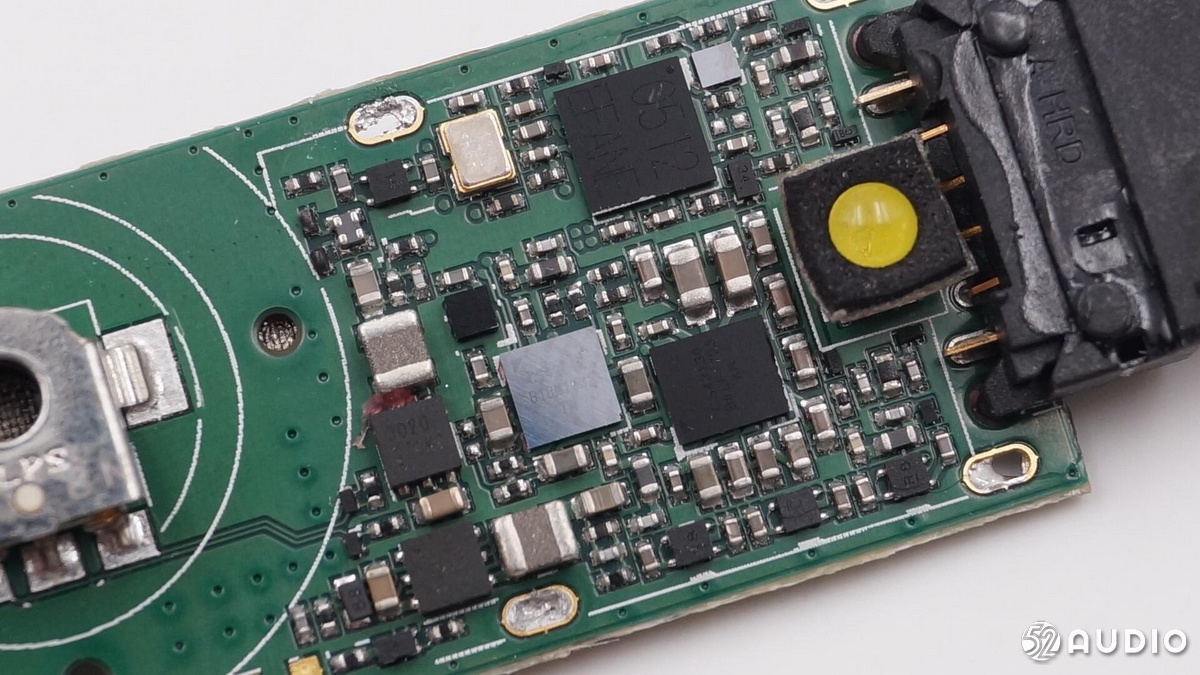

다음으로 칩의 빨간색 접착제를 제거한 후 칩을 살펴보십시오.

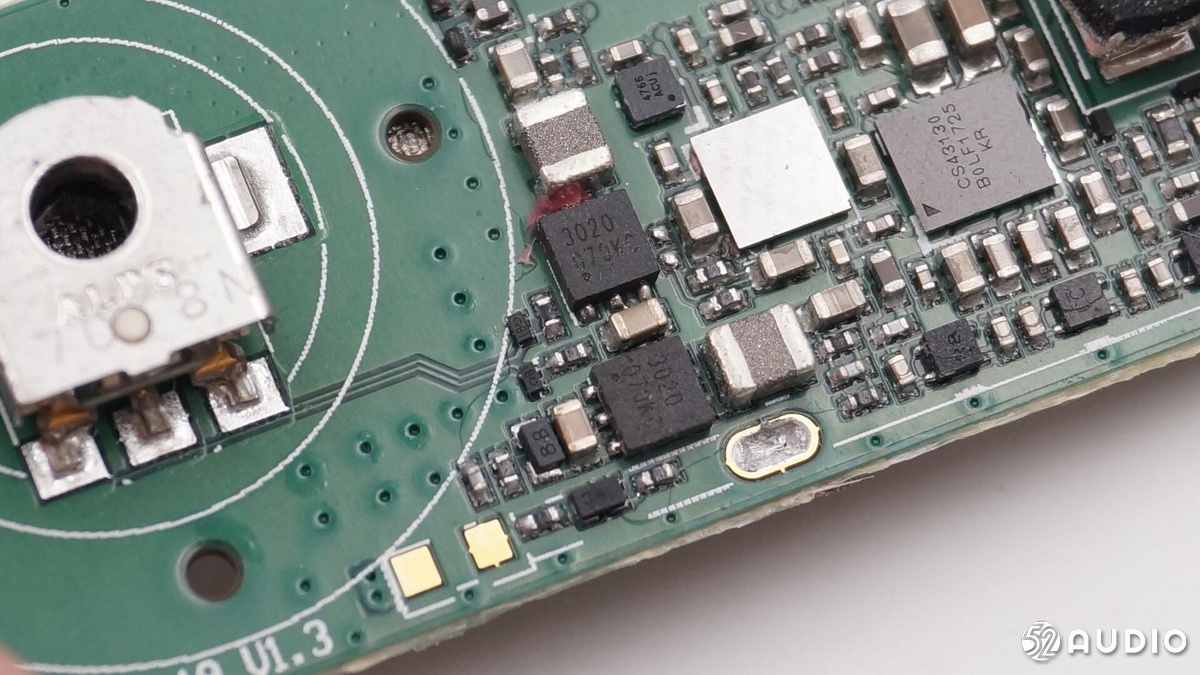

온보드 칩에 전원을 공급하는 2 개의 스위칭 전력 변환기.

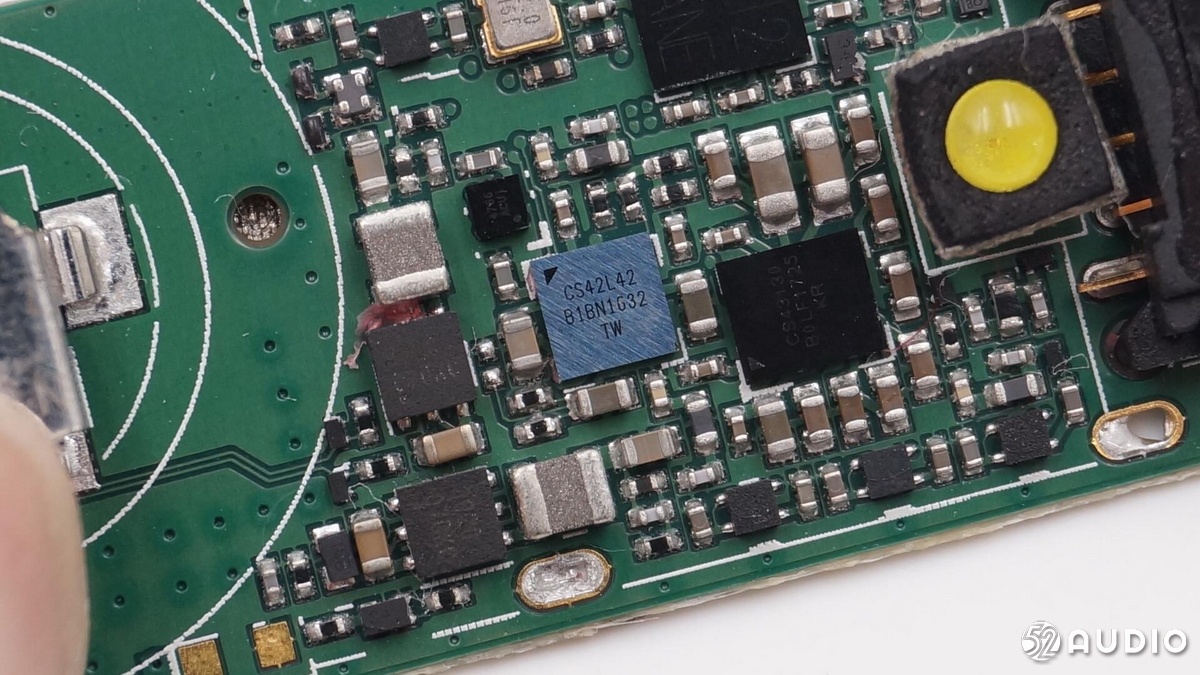

Cirrus Logic CS42L42 오디오 코덱, 저전력, 고 다이내믹 레인지, 오디오 재생을위한 스테레오 디지털-아날로그 컨버터, 오디오 수집을위한 모노 고 다이내믹 레인지 아날로그-디지털 컨버터는 특별 해 보입니다. 마이크 AD 변환을 담당했습니다.

실크 스크린 4766 ACUj IC.

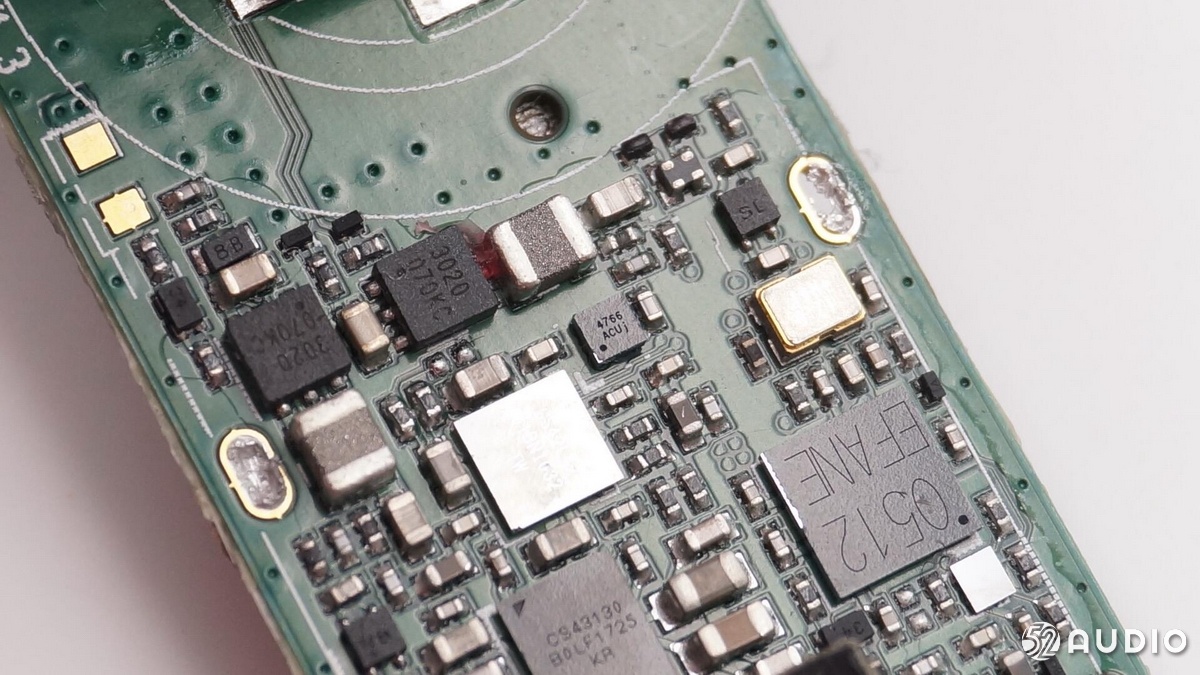

Silkscreen 0512 EFANE의 IC에는 IC에 폴이 있고 측면에 크리스탈 발진기가있어 신호를 전화기에 분배 할 수 있습니다.

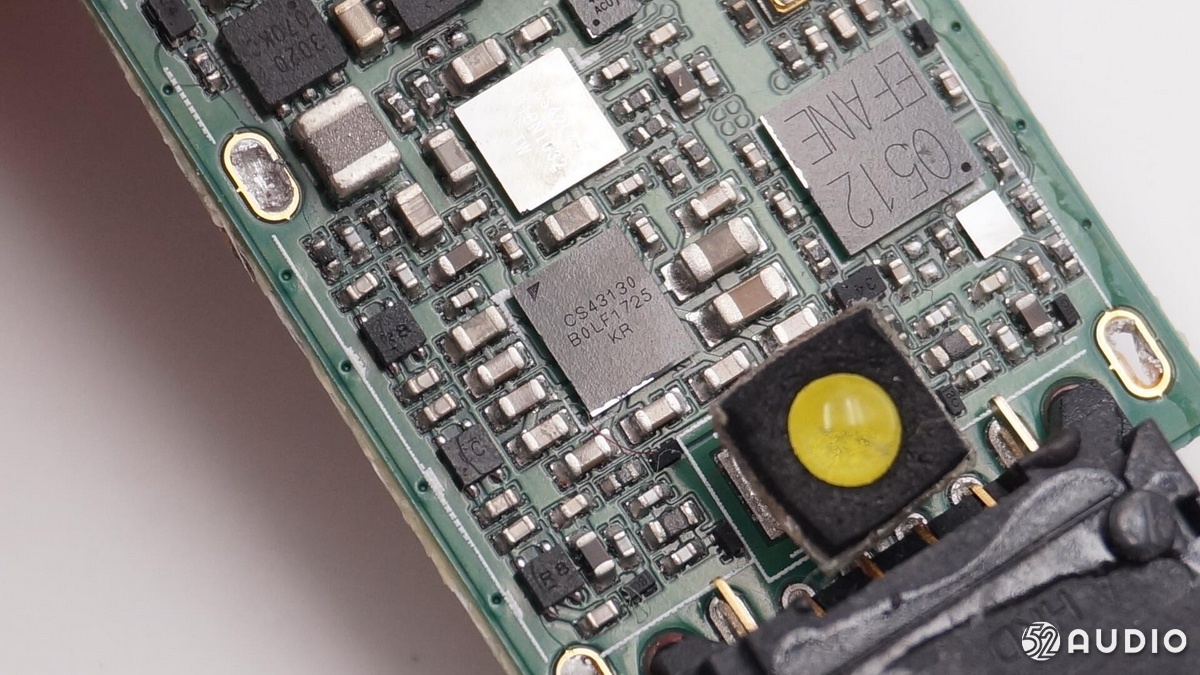

Cirrus Logic CS43130 스마트 PA 지능형 전력 증폭기, 32 비트 384kHz 샘플링 속도 지원, 통합 고성능 스테레오 헤드폰 앰프, 통합 임피던스 감지, 32Ω 헤드폰은 30mW, 600Ω 헤드폰은 5mW 전력을 출력 할 수 있습니다. 130dB의 높은 동적 범위, THD + N-108dB, 최대 DSD128 DSD 파일 디코딩 및 DSD에서 PCM으로의 강력한 성능.

접착제로 접착 된 USB-C 인터페이스의 알루미늄 합금 케이스를 분해하십시오.

USB 플러그의 끝 부분도 스폿 용접 금속 쉘로 강화됩니다.

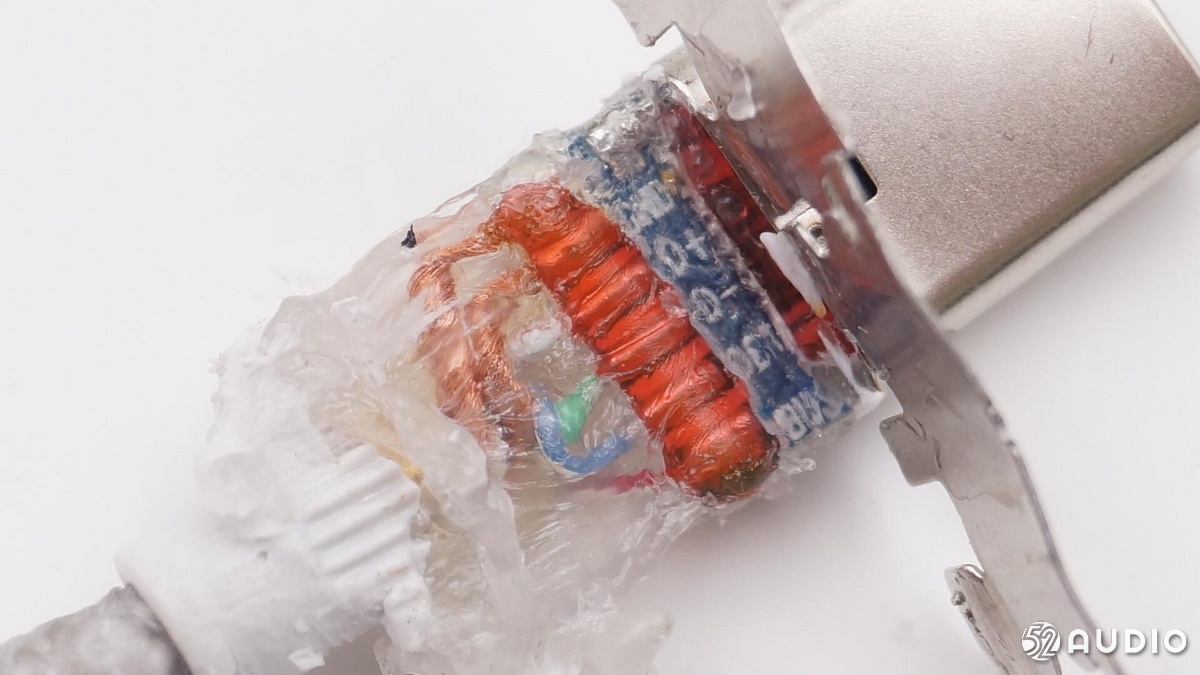

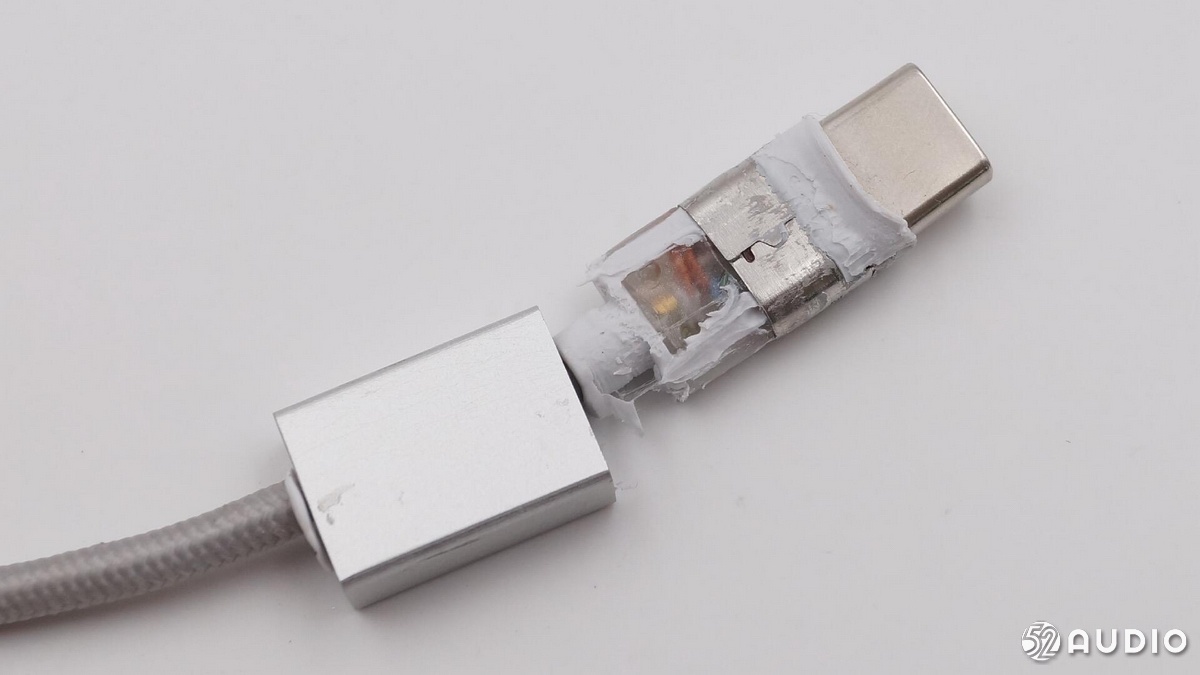

금속 커버가 열리고 전체 플러그 부분이 투명한 접착제로 덮여 있습니다. 회로 기판에 커패시터가 있으며 외부 노란색 와이어는 인장 섬유입니다.

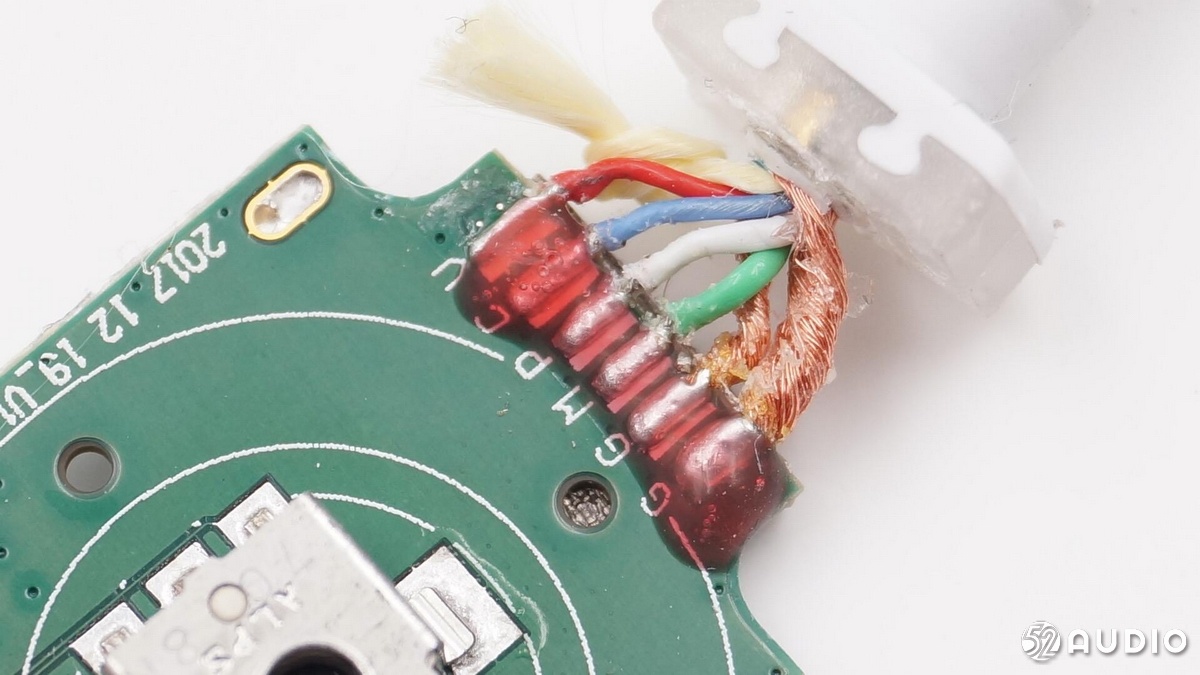

배선의 다른 쪽도 빨간색 플라스틱으로 고정되어있어 프로세스가 매우 좋습니다.

가족을 해체하십시오.


셋째, 오디오 네트워크 분해 요약을 좋아합니다.


1.이 고성능 외부 증폭기는 보호하고 열 분산을 위해 좋은 알루미늄 합금 몸을 채택합니다 .USB-C 마개는 또한 건장하고 튼튼한 알루미늄 합금 케이싱으로 만듭니다;

2, 사용자 경험을 향상시키기 위해 노브 형 볼륨 컨트롤러를 사용하여보다 직관적이고 적절한 볼륨으로 조정하기 쉽습니다.

3, 내장 Cirrus Logic Lingyun 로직 CS42L42 오디오 코덱 및 CS43130 스마트 PA는 고성능 오디오 디코딩 및 강력한 추력을 제공합니다.
