분해 보고서 : Meizu HIFI 디코딩 앰프 PRO

Meizu 16s Pro 회의에서 TI OPA1622 전문가 용 보조 연산 증폭기가 장착 된 Meizu HiFi 디코딩 앰프 Pro가 출시되어 무손실 사운드 품질을 달성했습니다. 무게가 4g에 불과하고 휴대가 간편하며 Type-C 인터페이스는 플러그 앤 플레이 방식으로 Android, Windows, MacOS 시스템과 호환되며 HiFi 여행을 즐길 수 있습니다.

이전에 Meizu는 HiFi 디코딩 앰프를 출시했습니다. 오디오 네트워크가 심하게 분해되는 것을 좋아합니다. 칩 접미사보다 많은 PRO 릴리스가 공개 버전이 향상되었습니다. 우리와 같은 많은 팬들은 표준 버전과 고급 버전의 차이점을 이해하고 싶습니다 .Meizu HIFI 디코딩 앰프 PRO를 구입하는 오디오 네트워크가 수신되었으므로 자세한 분해 보고서를 살펴 보겠습니다.

첫째, Meizu HIFI 디코딩 앰프 PRO

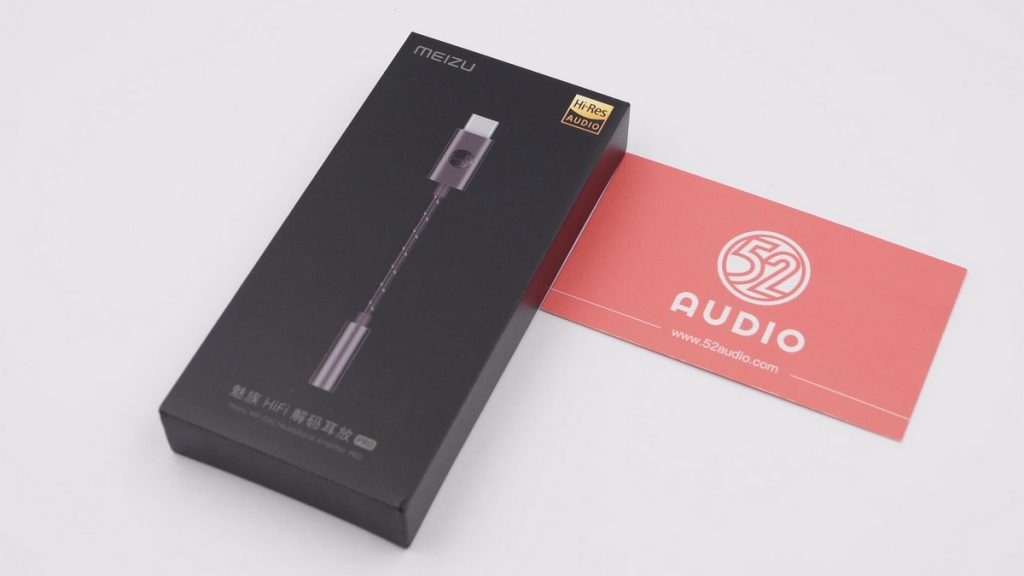

박스의 Meizu HIFI 디코딩 앰프 PRO 버전은 이전 세대 스타일과 다르며, 이전 세대 표준 버전은 흰색 상자이며, 새로운 PRO 버전은 블랙 박스입니다. 왼쪽 위 모서리는 MEIZU 브랜드 이름이고 오른쪽 위 모서리에있는 Hi-Res 작은 금 아이콘은이 인증이 통과되었고 중간이 제품 렌더링이며 제품 이름이 아래에 있음을 알 수 있습니다.

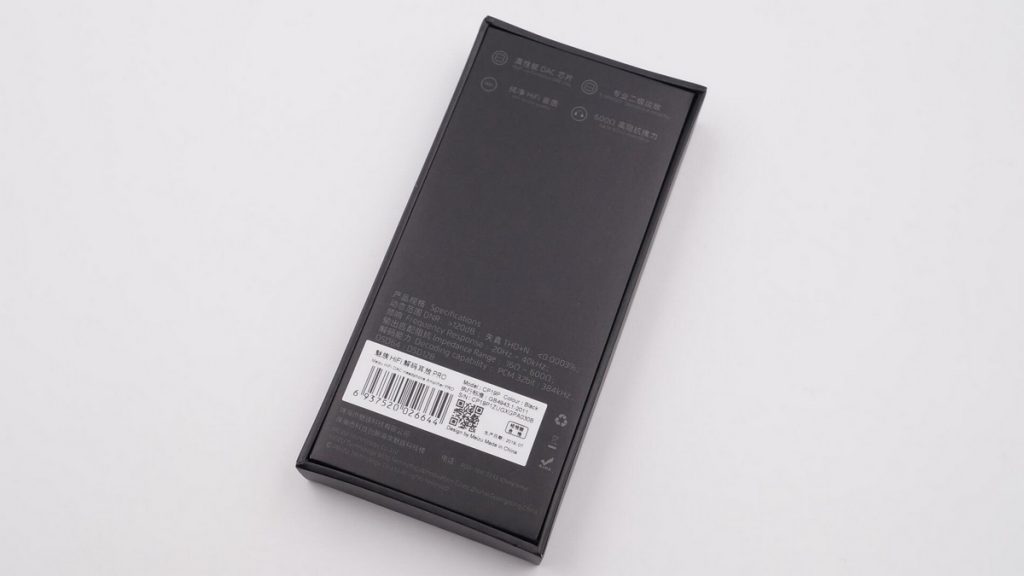

제품 뒷면에는 제품 판매 지점, 사양 및 바코드와 같은 정보가 있습니다. 뒷면의 구조에서 볼 수있는 Meizu HIFI 디코딩 앰프 PRO는 세계를위한 핸드 박스 패키징이므로 패키징 구조의 디자인이 견고하고 제품 내부를 잘 보호 할 수 있습니다. 물론 수동 상자의 비용이 더 높습니다.

Hi-Res AUDIO 아이콘 클로즈업, 이것은 오디오 애호가들의 마음에 작은 금본위 제이며, 이는 고성능의 실시 예입니다. Hi-ResAudio는 Sony에서 제안하고 정의하고 JAS (Japan Audio Association) 및 CEA (Consumer Electronics Association)에서 개발 한 고품질 오디오 제품 설계 표준입니다.

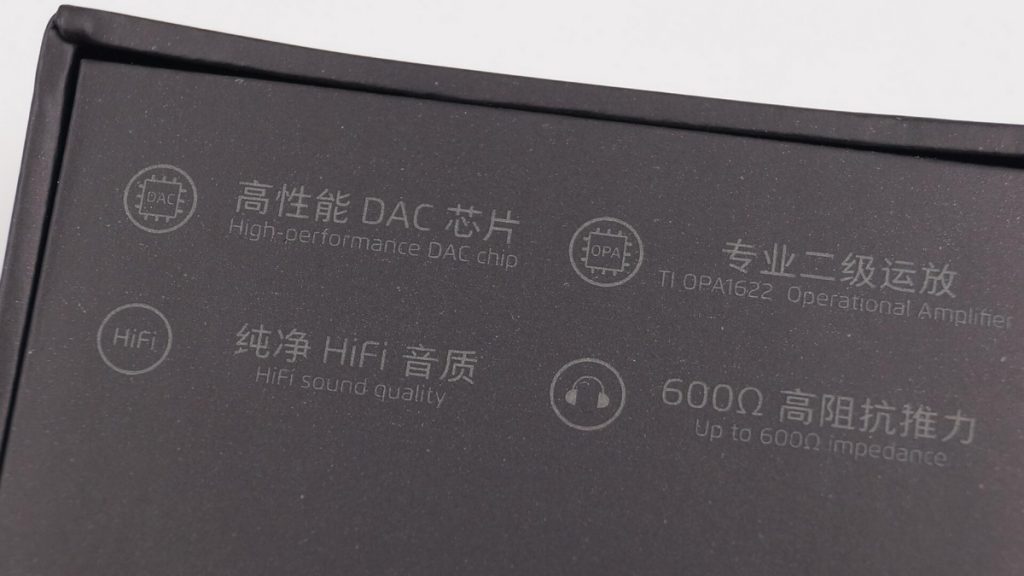

Meizu HIFI 디코딩 앰프 PRO의 4 가지 주요 판매 포인트는 고성능 DAC 칩, 전문가 용 2 단계 연산 증폭기, 순수한 HiFi 사운드 품질, 600Ω 고 임피던스 추력입니다.

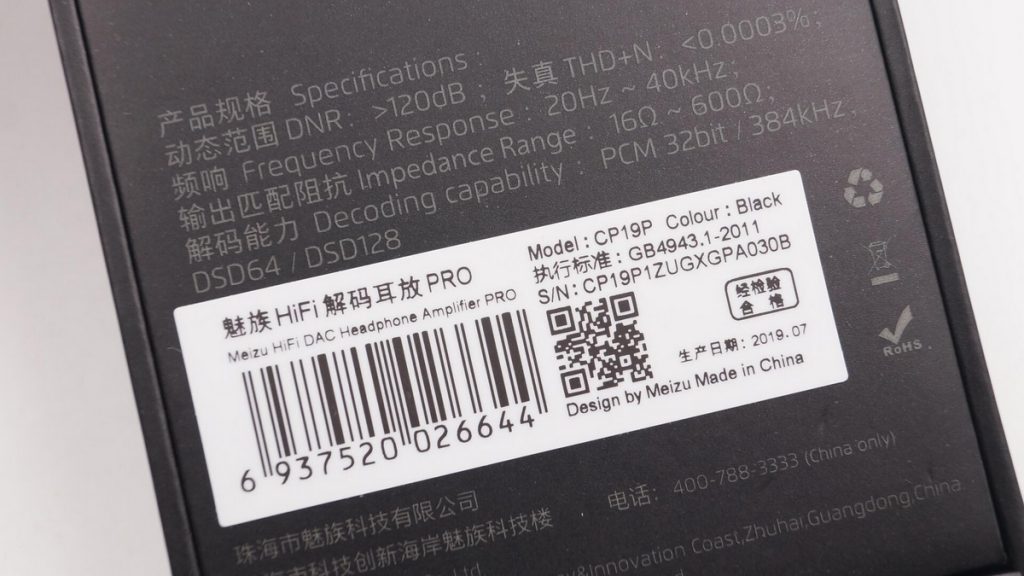

제품 사양에서 동적 범위는 120dB보다 크고, 왜곡은 0.0003 % 미만이며, 주파수 응답은 20Hz-40KHz이고, 출력 정합 임피던스는 16Ω-600Ω이며, 디코딩 기능은 PCM32bit / 384KHz입니다. 핵심 요점은 Meizu HiFi 디코딩 앰프 PRO가 32 비트 384kHz 디코딩 기능을 지원하고 16Ω ~ 600Ω 헤드폰을 구동 할 수 있다는 것입니다.

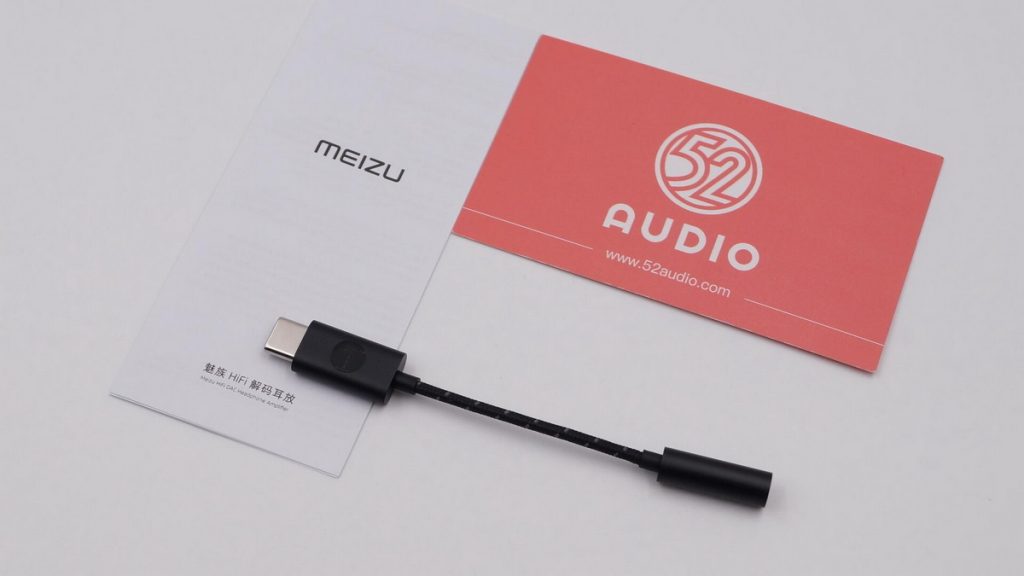

Meizu 디코딩 앰프 PRO는 명함 길이입니다.

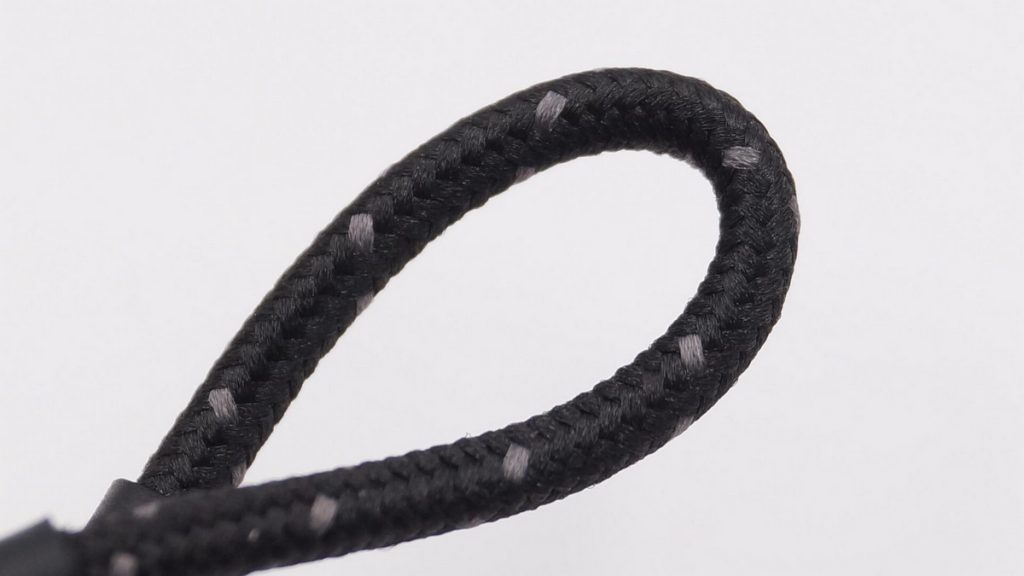

와이어 외부에 직조 된 메쉬 층이있어 내구성이 뛰어나고 안정적입니다.

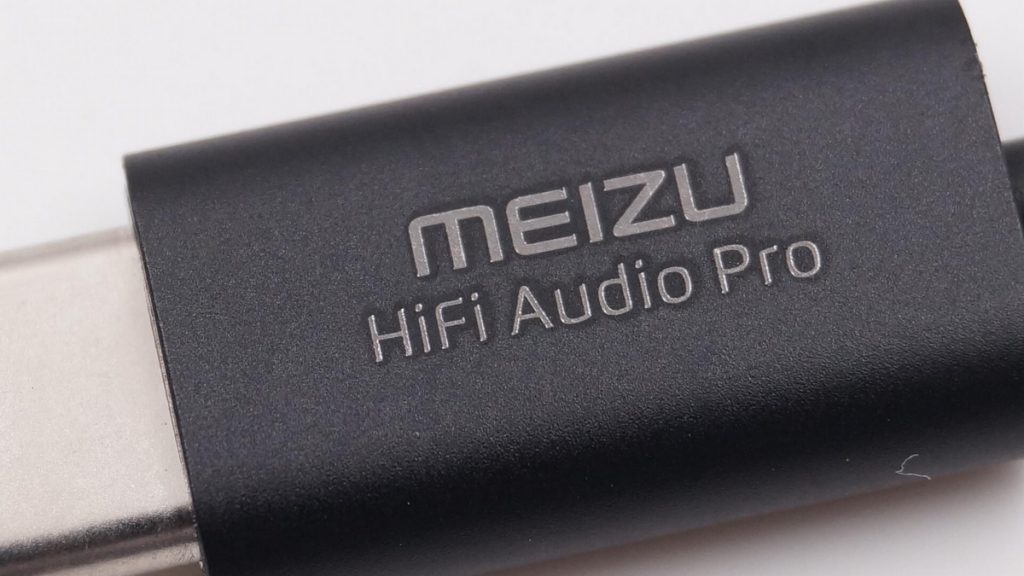

Meizu HiFi 디코딩 앰프 PRO는 이전 제품과 비교하여 두 제품을 구별하기 위해 Pro 로고를 추가했습니다.

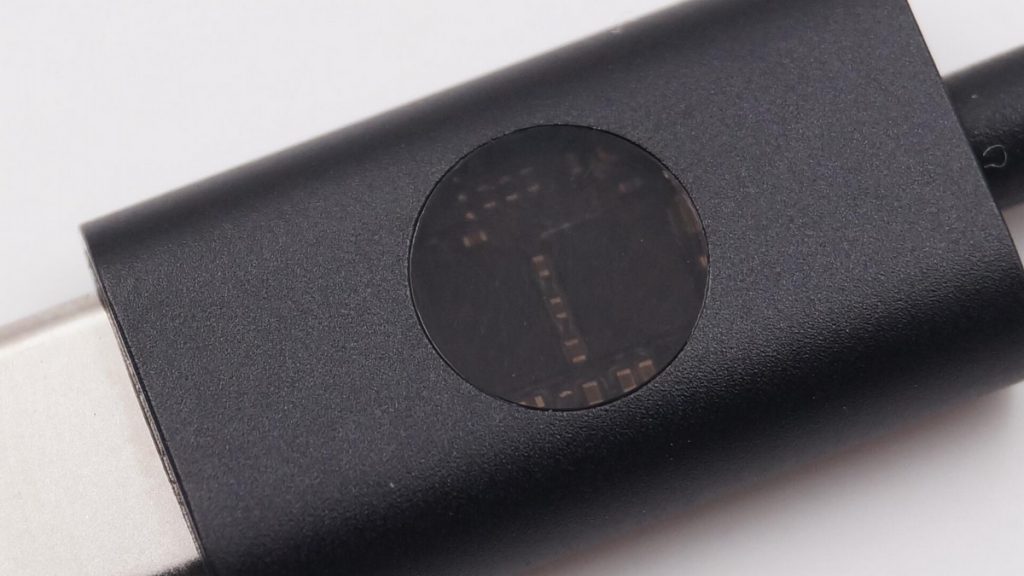

플러그의 뒷면은 내부 구성 요소를위한 투명한 구멍입니다.

둘째, Meizu HIFI 디코딩 앰프 PRO 해체

상자 앞면 나는 오디오 네트워크가 제품의 외관을 자세하게 소개하기 위해 아래에서 우리는 폭력 해체 링크, Meizu HIFI 디코딩 앰프 PRO 통합 구조를 입력하여 내부 구조와 회로를보고 파괴 할 수있는 도구 만 사용할 수 있습니다 해결책.

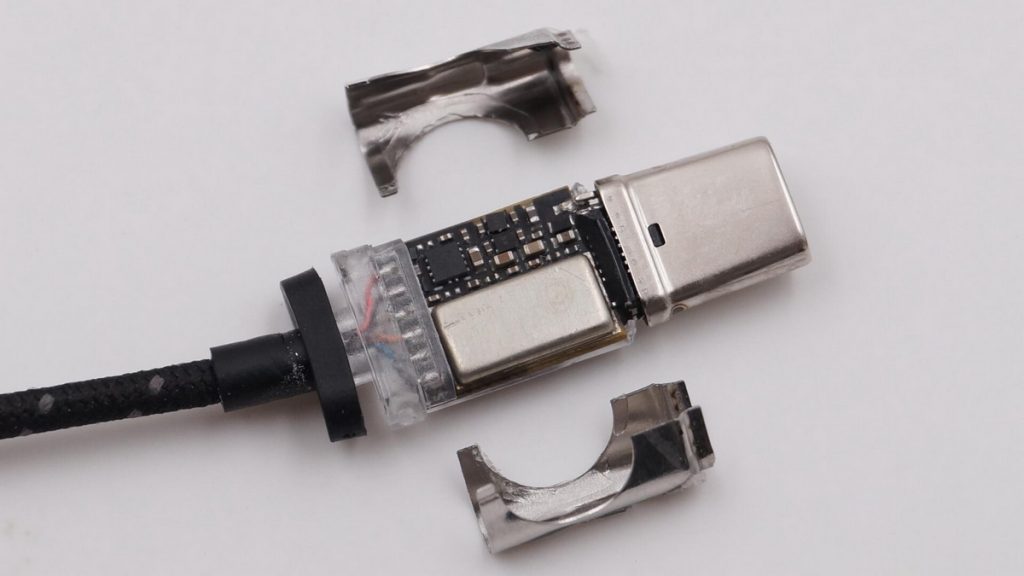

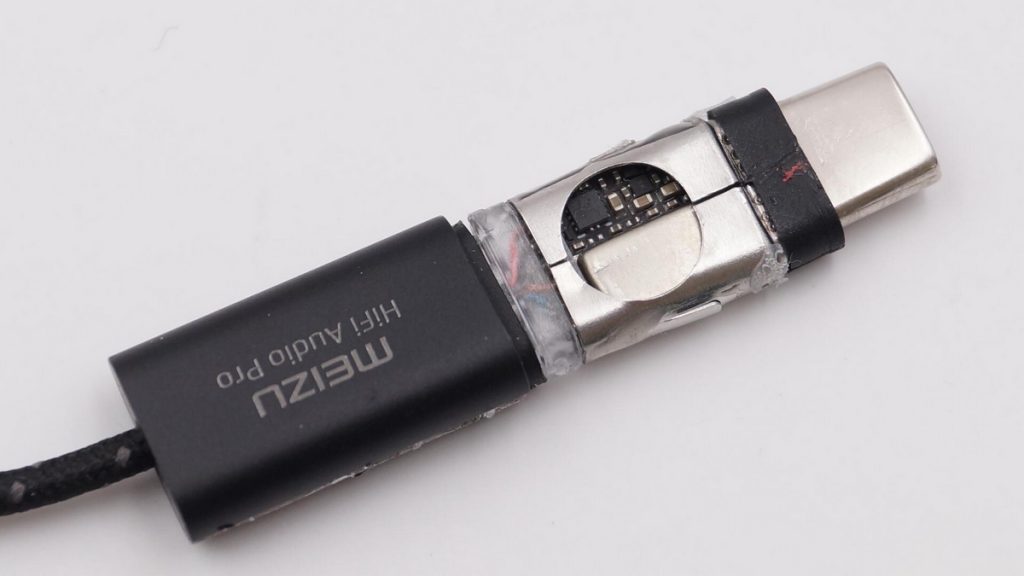

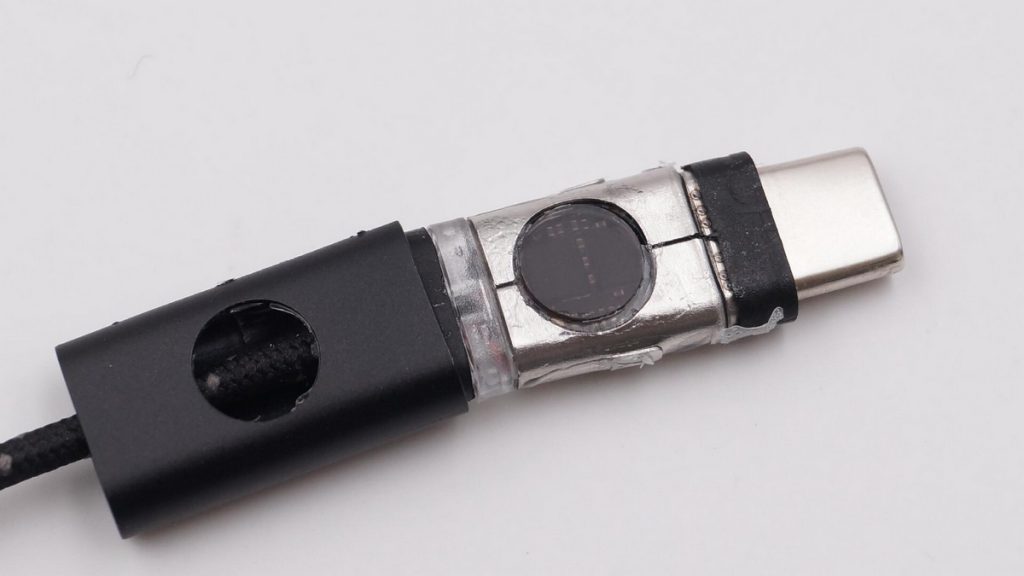

USB 플러그 측면에있는 금속 케이스의 포장을 풀고 내부에 금속 덮개가 있습니다.

보드의 다른쪽에는 방패가 있습니다.

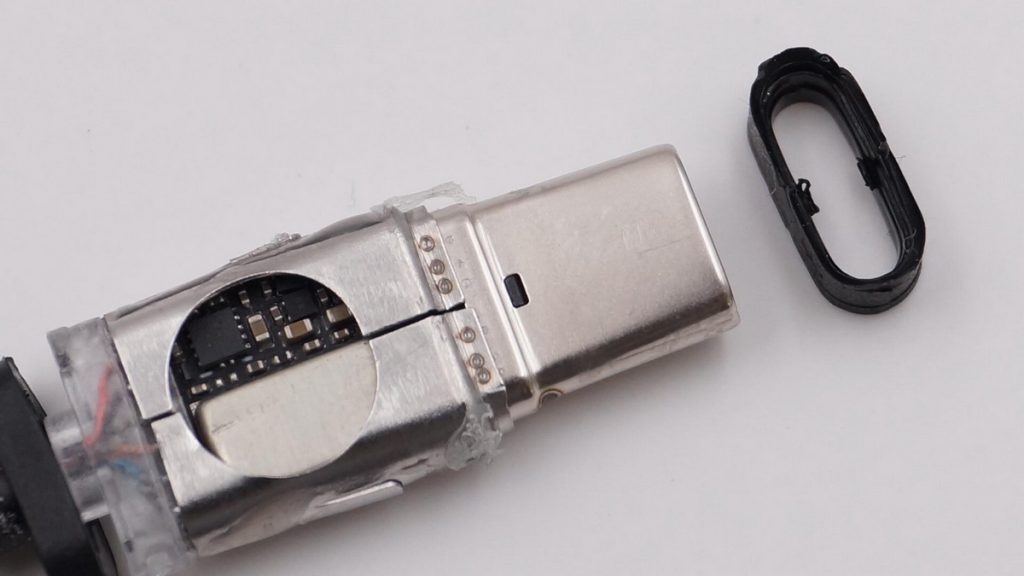

USB Type-C 헤드는 전면에 플라스틱 링이 있으며 외부 케이싱과 통합되어 내부 플러그를 고정합니다. 레이저 스폿 용접 공정에서 볼 수 있듯이이면에는 6 개의 솔더 조인트가 있으며 용접은 매우 강력합니다.

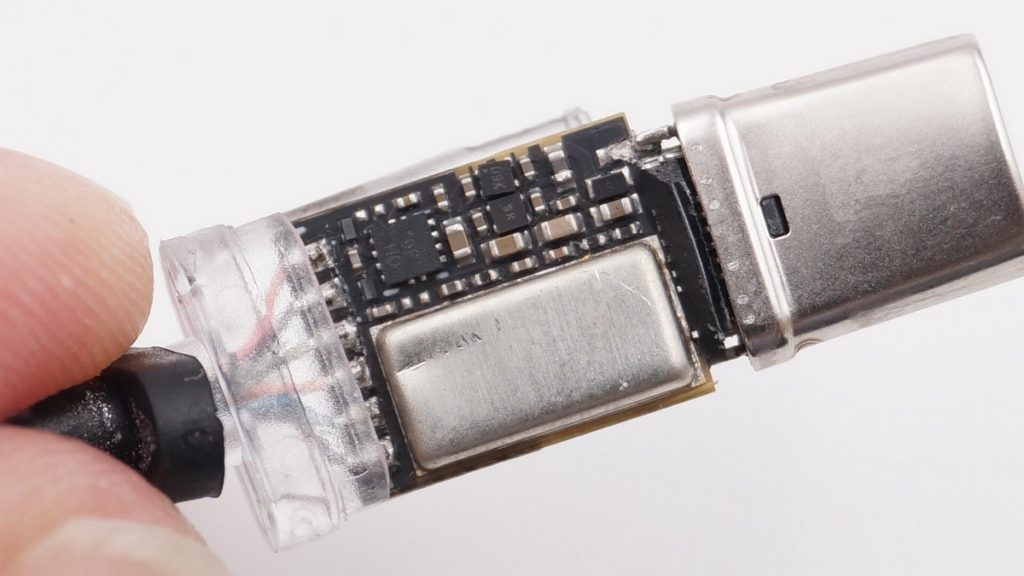

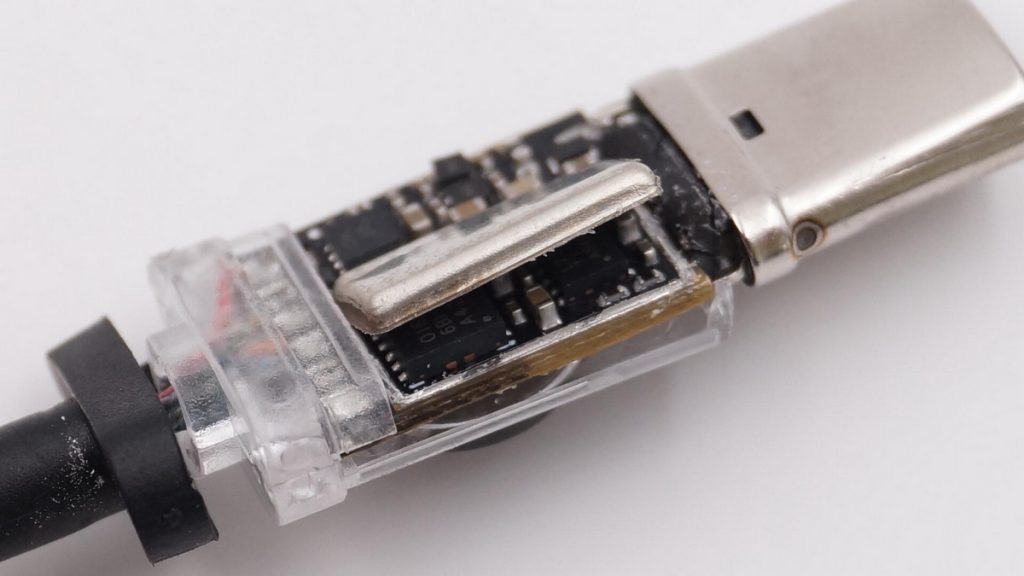

회로 보드 외부의 금속 쉘을 제거하십시오 회로 보드에 차폐가 있습니다 PCB의 제한된 공간은 거의 완전히 활용됩니다 내부는 외부 간섭을 방지해야하는 아날로그 장치입니다.

케이싱 내부에는 위치 및 고정 기능을 지원하기 위해 단단한 고무가 채워져 있습니다.

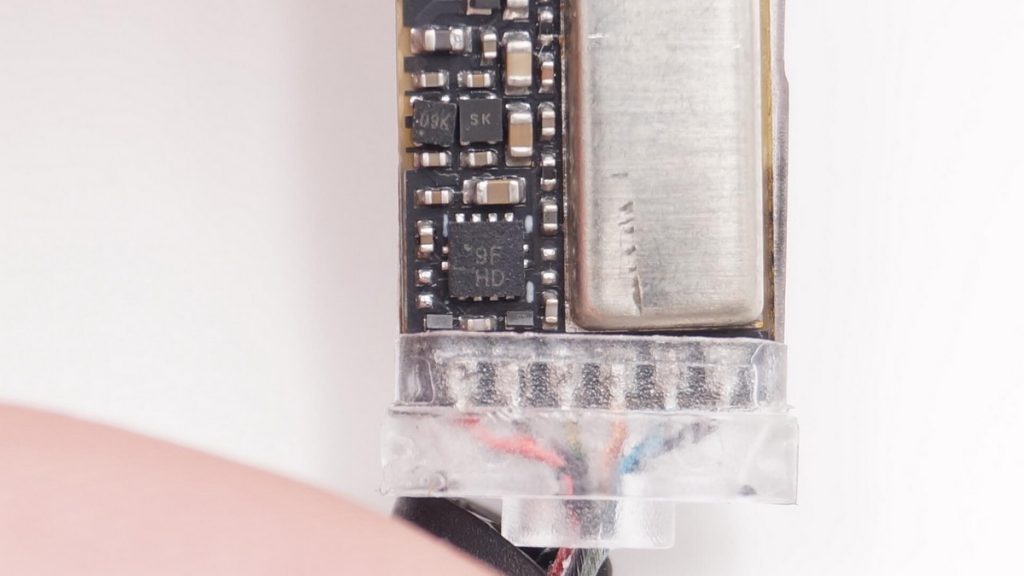

이면은 USB Type-C 인터페이스 칩입니다.

실드 내부는 앰프 칩이어야하며 실드는 아래에서 분해됩니다.

출력측에는 출력 보호 회로 인 칩이 있습니다.

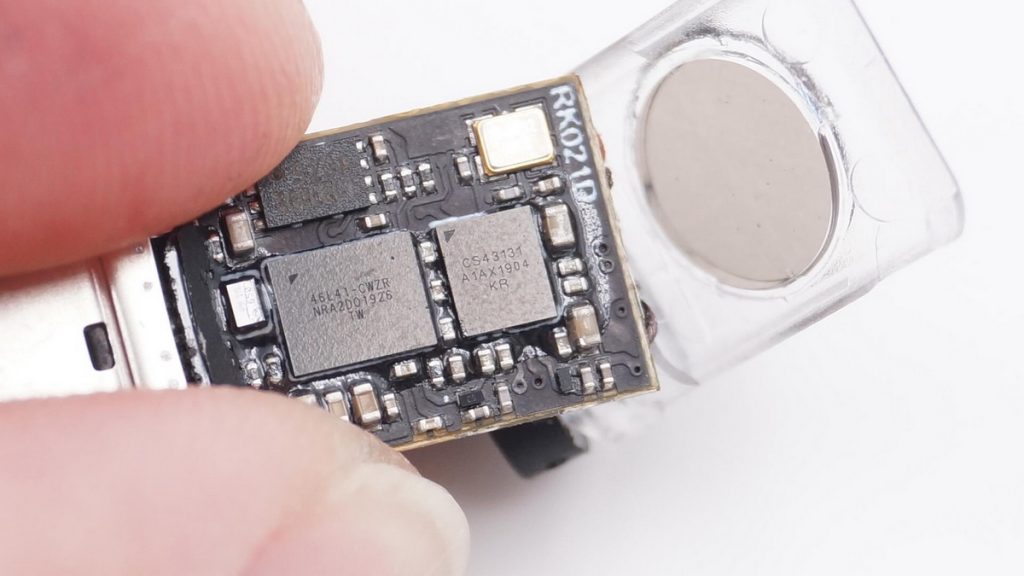

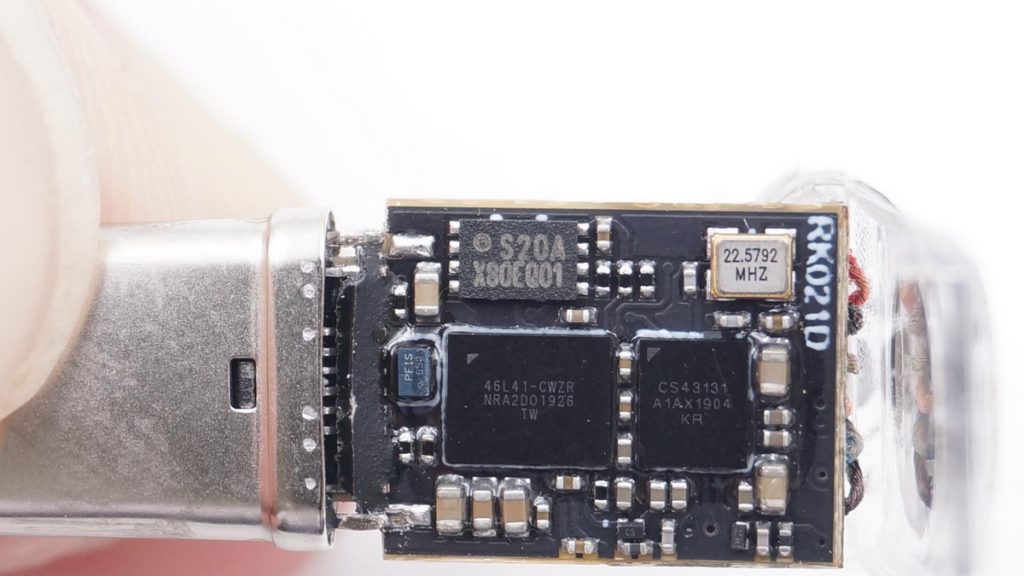

두 칩은 46L41과 CS43131입니다. 위의 메모리와 시계 크리스탈입니다.

46L41-CWZR은 USB 오디오 입력 제어 및 일반 오디오 디코딩을 담당하며 Cirrus Logic CS43131 DAC를 통해이 USB 오디오 어댑터는 최대 2Vrms의 스러스트를 가진 32 비트 / 384kHz PCM 디코딩 및 DSD64 / DSD128 DSD 디코딩을 지원할 수 있습니다. 부하 적응 16 Ω ~ 600 Ω은, 양 및 음의 전압 내장 헤드폰 증폭기 용 전원을 제공하기 위해 전하 펌프 -chip.

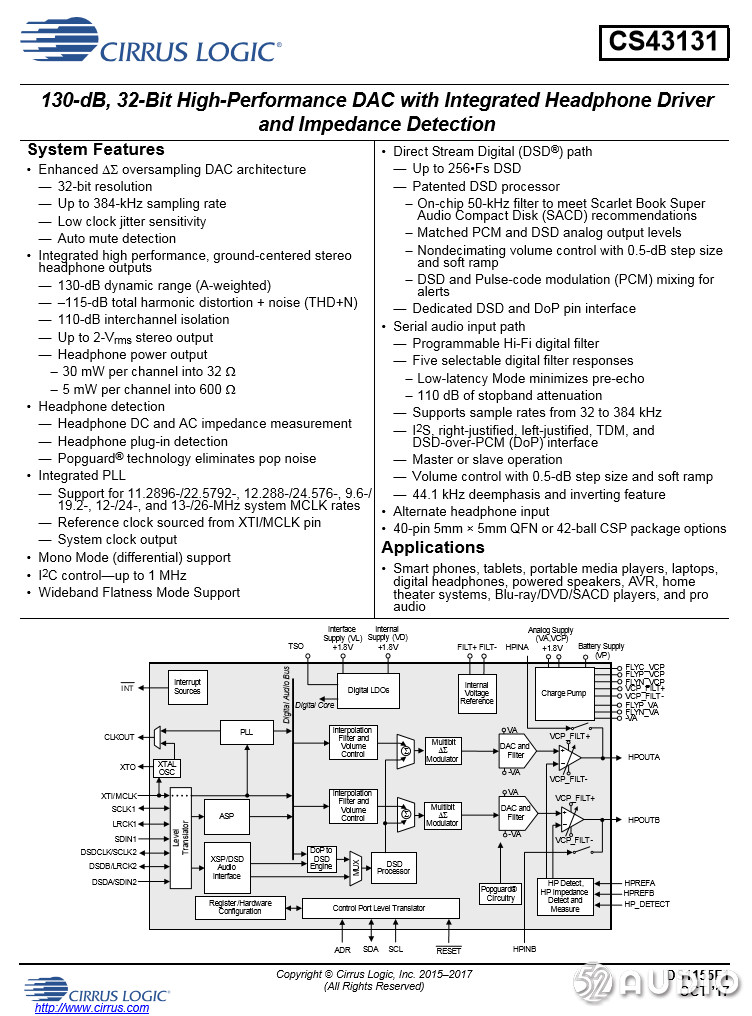

Cirrus Logic CS43131 세부 사항.

프론트 칩을 읽은 후 오디오 네트워크가 쉴드를 분해하고 아래에 어떤 구성 요소가 있는지 확인하는 것이 좋습니다. 실드는 PCB 보드에 납땜되어 있으므로 전기 그라인더를 사용하여 절단하고 분리합니다.

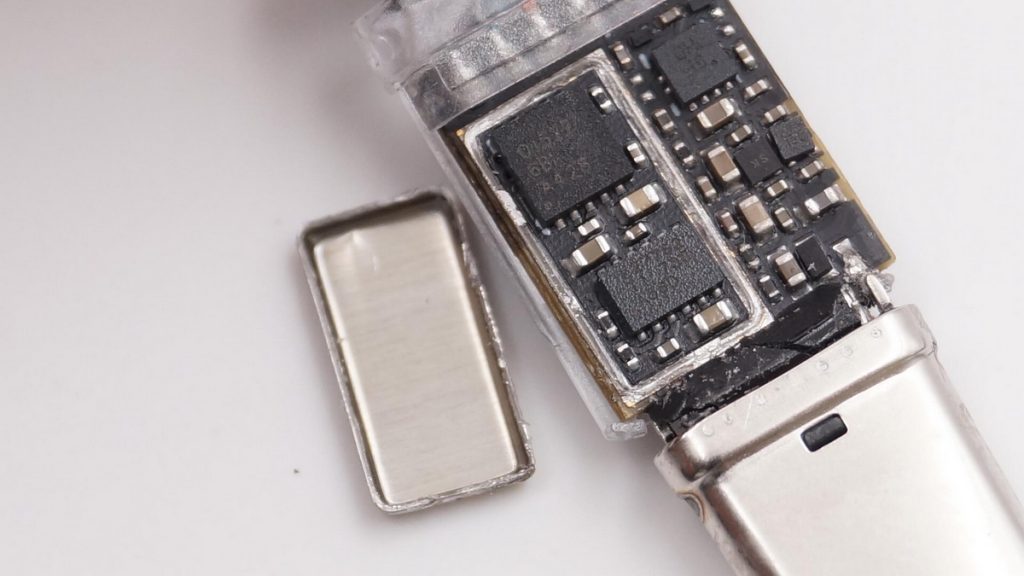

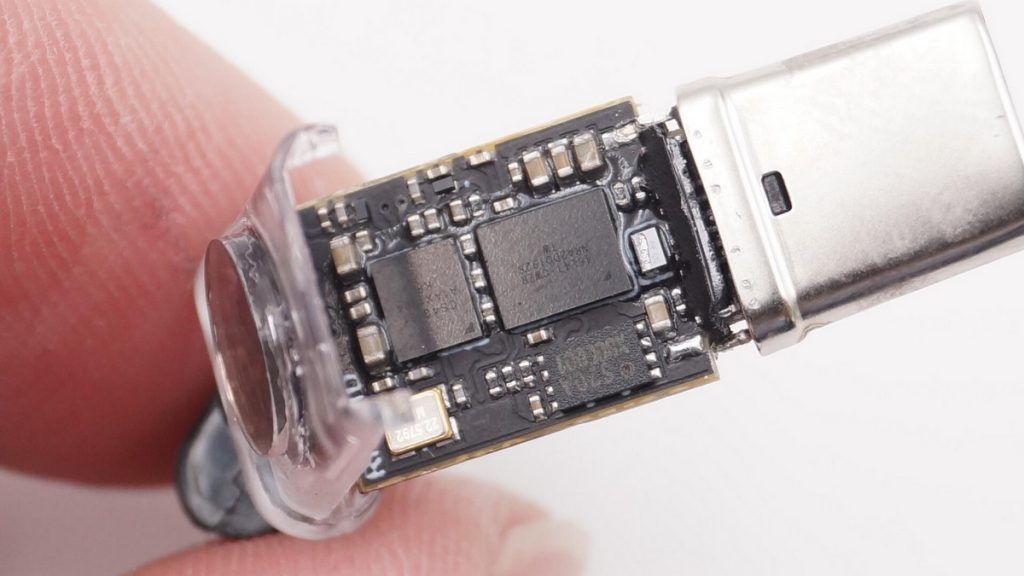

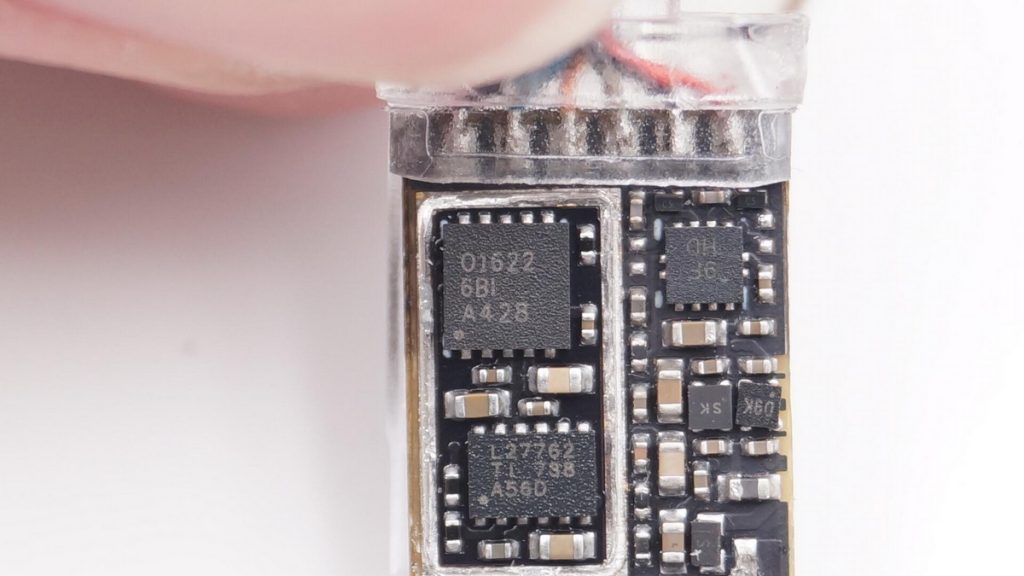

실드를 제거하고 내부에 두 개의 칩이 있습니다.

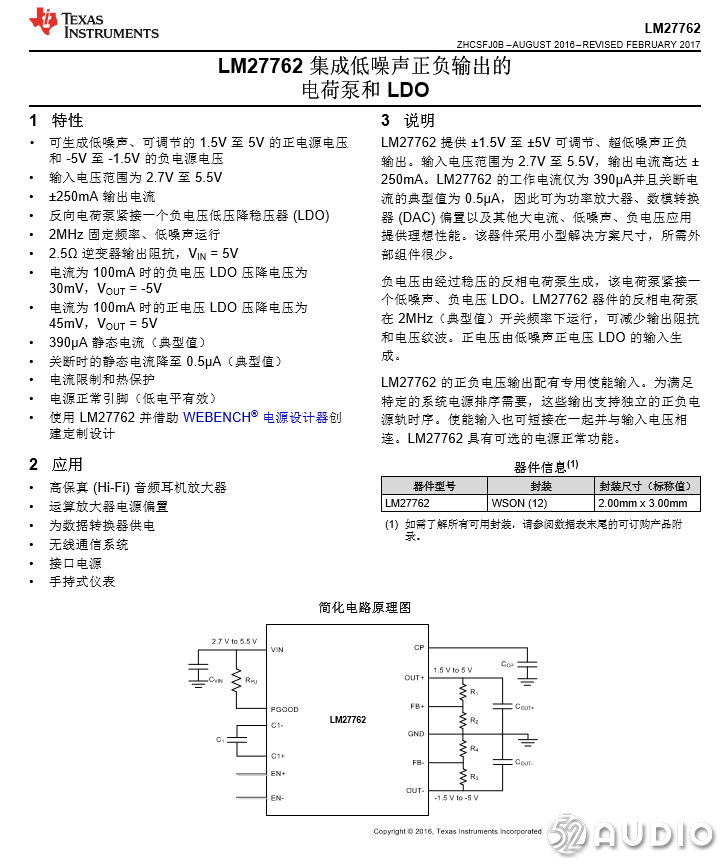

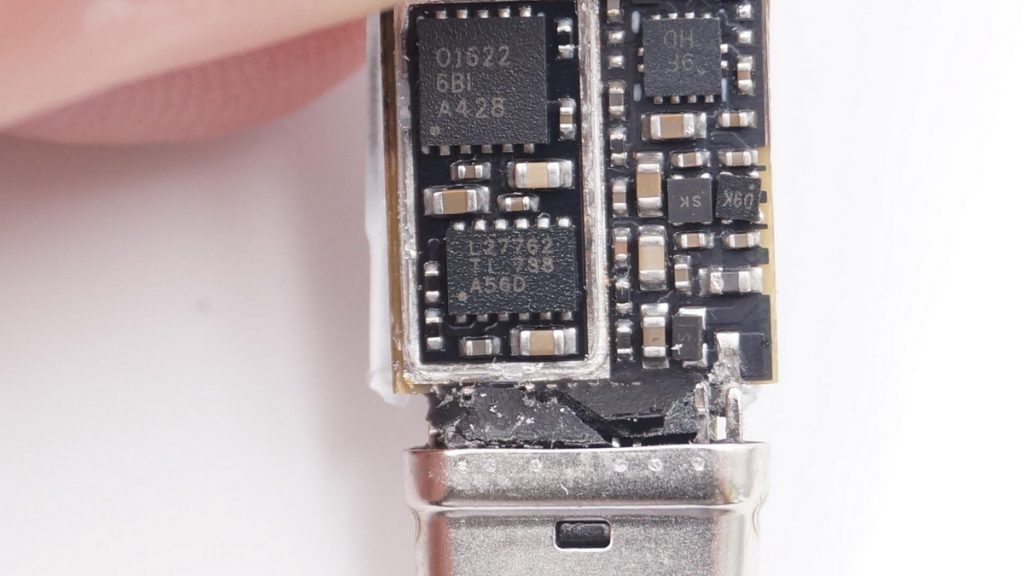

TI LM27762는 포지티브 및 네거티브 전압 출력, OPA1622 용 전원 공급 장치, 내장 이중 전압 레귤레이터 및 하나의 차지 펌프를 제공하는 데 사용되며, 차지 펌프는 2MHz 주파수에서 작동하여 네거티브 전압을 생성하며 내장 된 저잡음 레귤레이터가 장착되어 후면 OPA1622를 제공합니다. 고품질의 순수 전원 공급 장치는 오디오 신호를 증폭시켜 헤드폰을 밉니다.

TI LM27762 세부 사항.

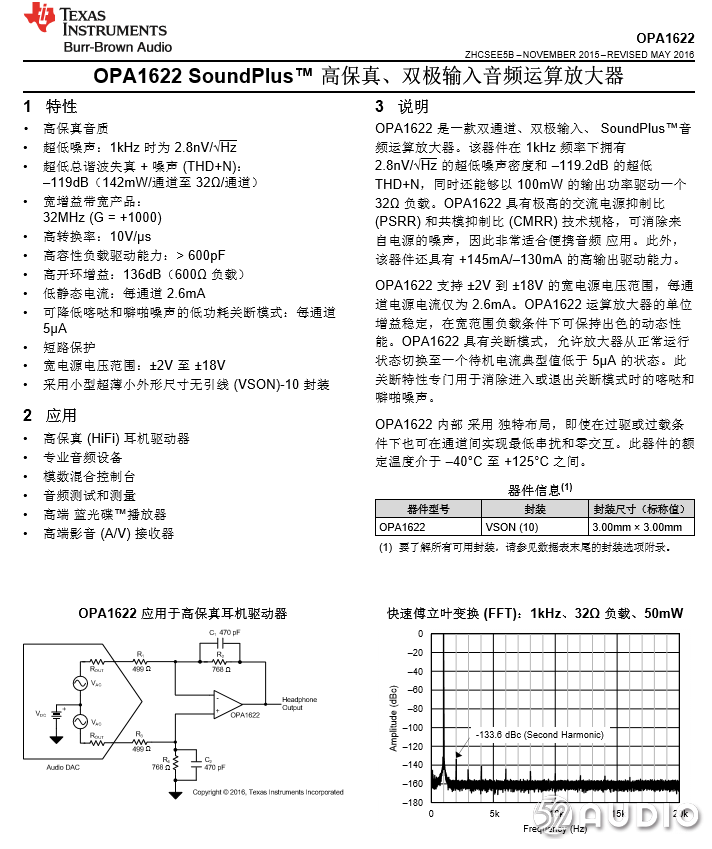

TI OPA1622 세부 사항.

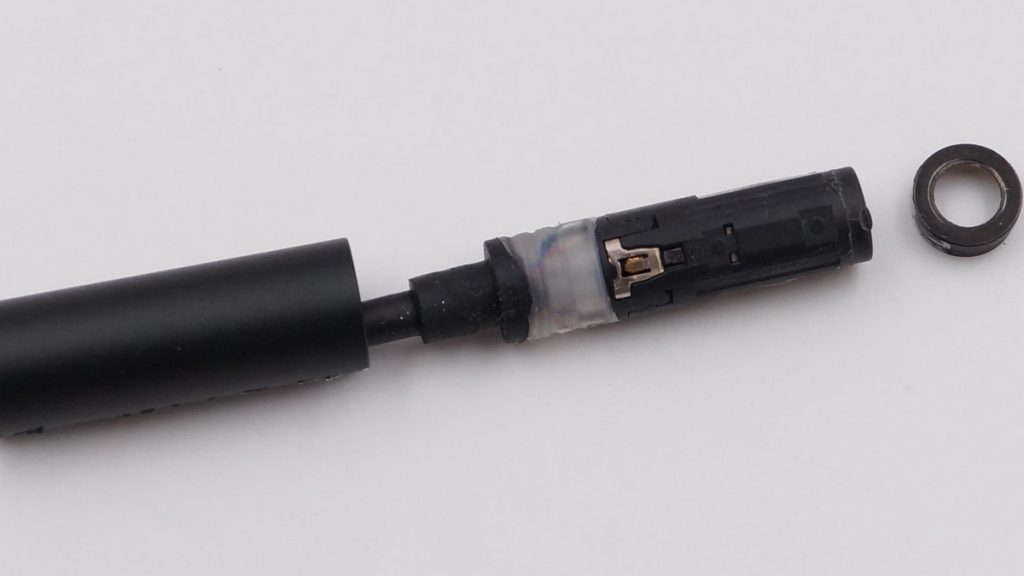

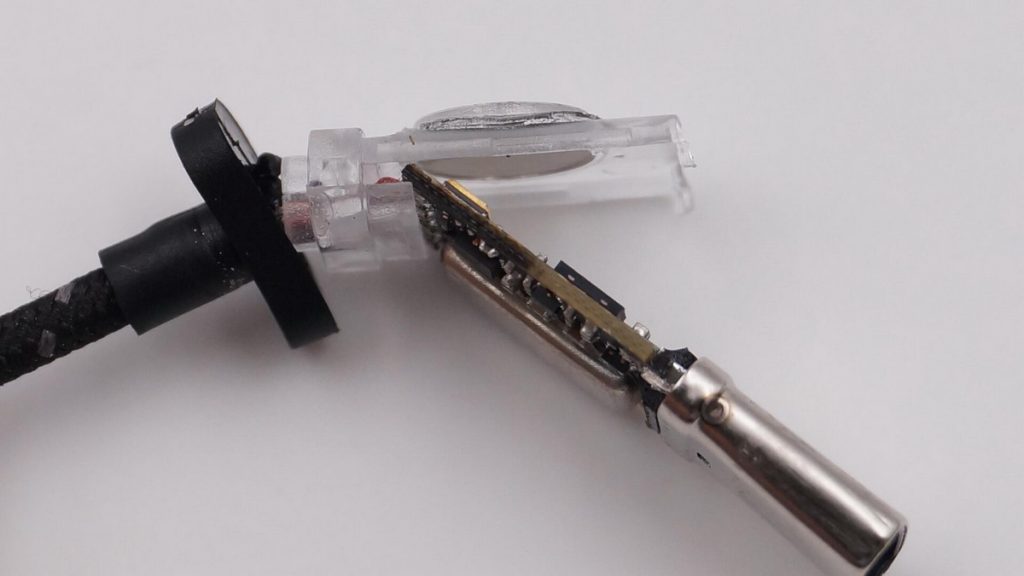

마지막으로 3.5mm 인터페이스면을 분해하고 외부 금속 슬리브, 금속 장식 링을 분해하고 내부는 플라스틱 부품 구조입니다.

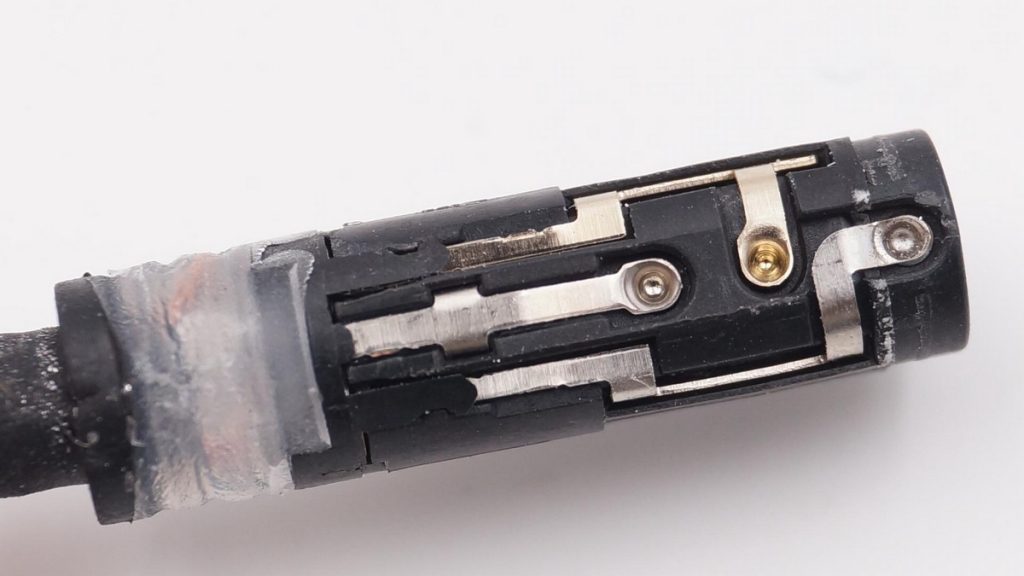

3.5mm 인터페이스에서 슬리브를 제거한 후 내부에 3 개의 금속 덮개가있어 4 개의 세그먼트 이어폰으로 마이크와 리모콘을 사용할 수 있습니다.

Meizu HIFI 디코딩 앰프 PRO 분해 목록.

나는 오디오 네트워크 요약을 좋아합니다.

내장 된 디코더를 기반으로 Meizu HiFi 디코딩 앰프 PRO는 OPA1622 증폭기 회로를 추가하여 CS43131에서 출력되는 오디오 신호를 다시 증폭합니다. LM27762 차지 펌프는 OPA1622에 저잡음 양극 및 음극 전원을 제공합니다. 더 큰 추진력, 더 나은 제어 및 역 동성을 갖춘 Meizu HiFi 디코딩 앰프 PRO를 결합하여 더 많은 PRO 경험을 제공하십시오.

현재 안드로이드 스마트 폰의 내장 저장 공간이 512GB에 이르렀으며 Qualcomm, Huawei 및 Samsung의 주력 프로세서는 강력한 디코딩 기능을 갖추고 있으며 무손실 오디오 소스를 얻는 방법이 다양해졌습니다. Meizu HIFI 디코딩 앰프 PRO를 통해 스마트 폰 HiFi를 사용하는 것을 보았습니다. 폰을 Pocket HiFi로 만들 수 있습니다.
