드디어. 가장 예상되는 단일 포트 충전기가 분해 준비가되었습니다. 45W 출력이 전부는 아닙니다. Oppo는 이미 플래그십을 갖춘 65W GaN 충전기 를 배송했습니다 . 우리에게 관심을 갖는 것은 업계에서 가장 진보 된 USB-PD PPS 지원입니다. 삼성 45W USB-C PD 충전기 EP-TA845 (EU 버전)의 분해에 오신 것을 환영합니다.
나는 디자인

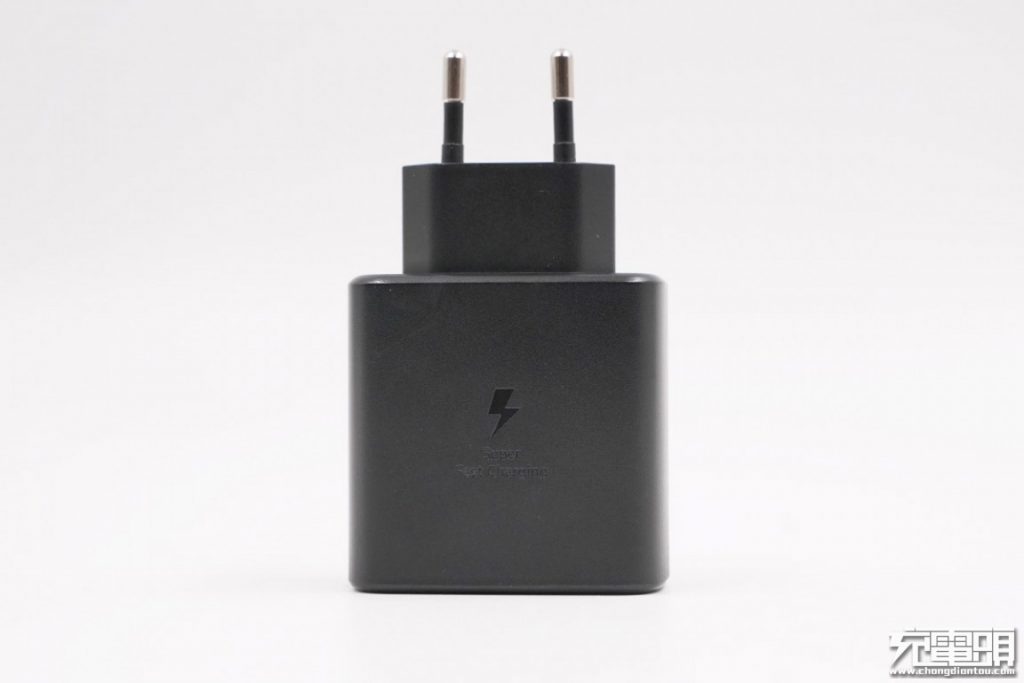

우리 단위는 유럽 버전입니다. 무광택 마감 처리되어 있으며 삼성 충전기 제품군의 친숙한 모양이며, 횡적입니다. 중앙에 Samsung Super Fast Charging 로고가 새겨 져 있습니다.

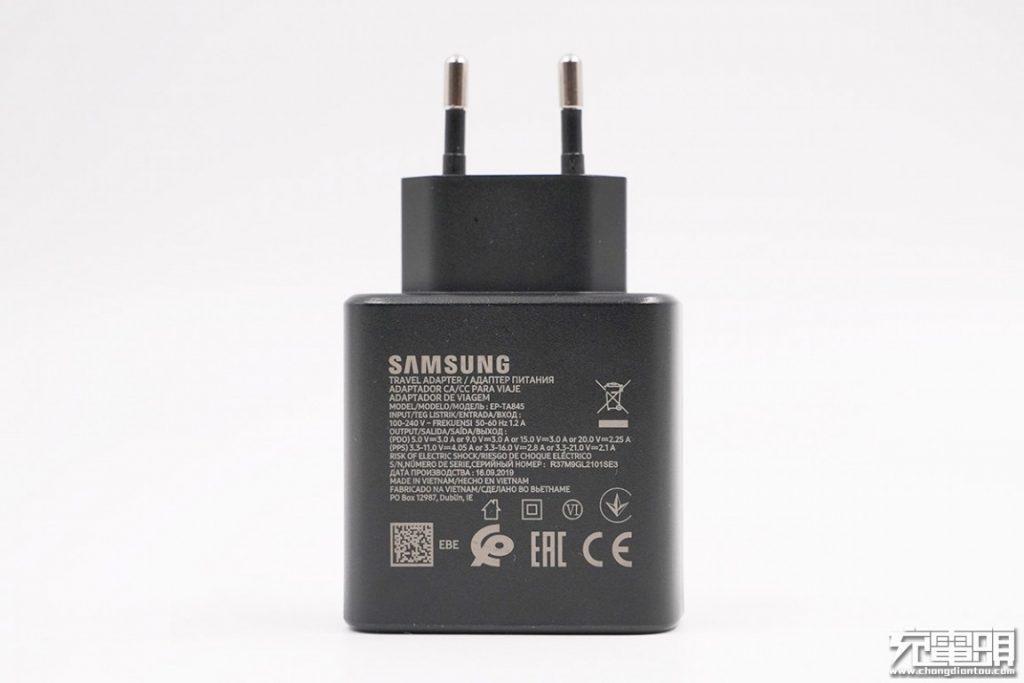

뒷면 사양 : 모델 : EP-TA845 입력 : 100-240V ~ 50 / 60HZ 1.2A 출력 : (PDO) 5V / 3A, 9V / 3A, 15V / 3A, 20V2.25A; (PPS) 베트남에서 3.3-11V / 4.05A 또는 3.3-16V / 2.8A 또는 3.3-21V / 2.1 CE, EAC 및 모로코 CP 인증.

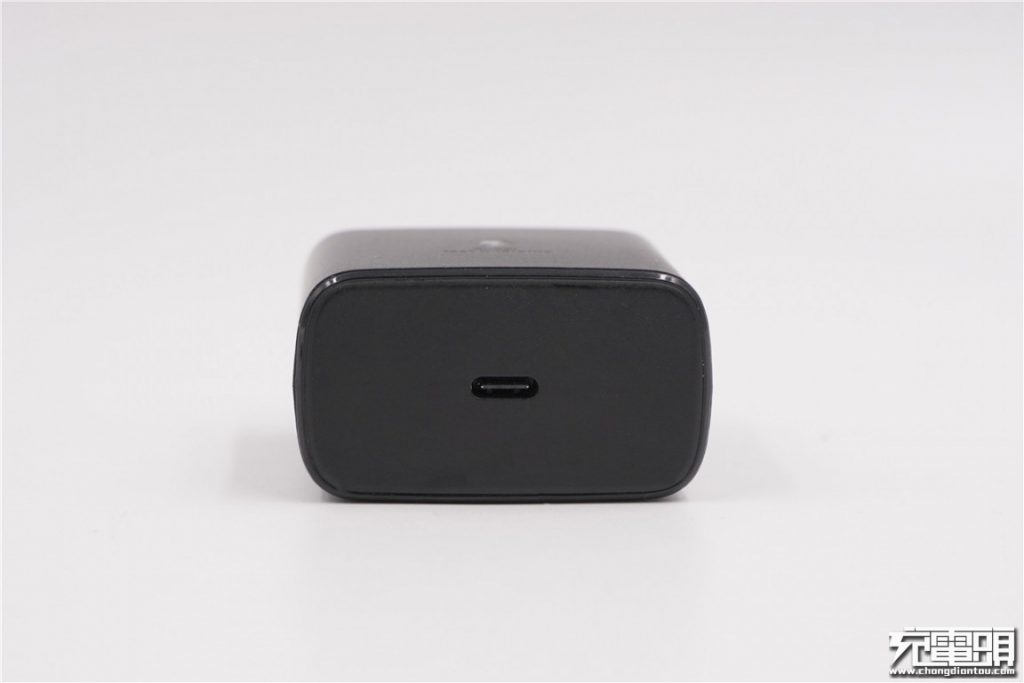

단일 USB-C 포트. 출력 패널에는 무광택 마감 처리되어 있습니다.

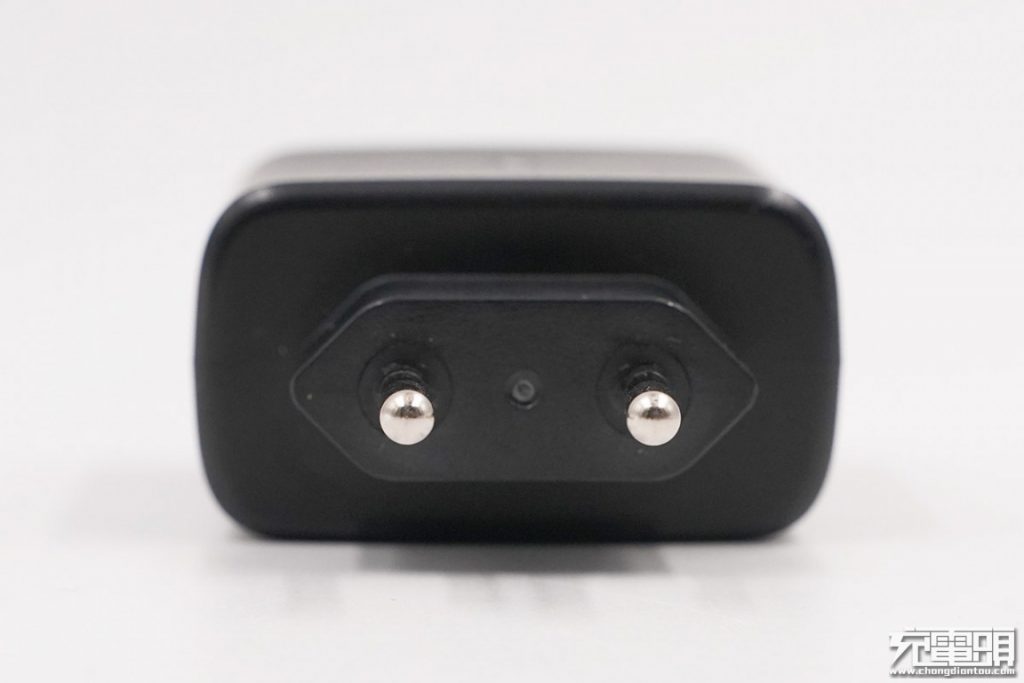

유럽 플러그.

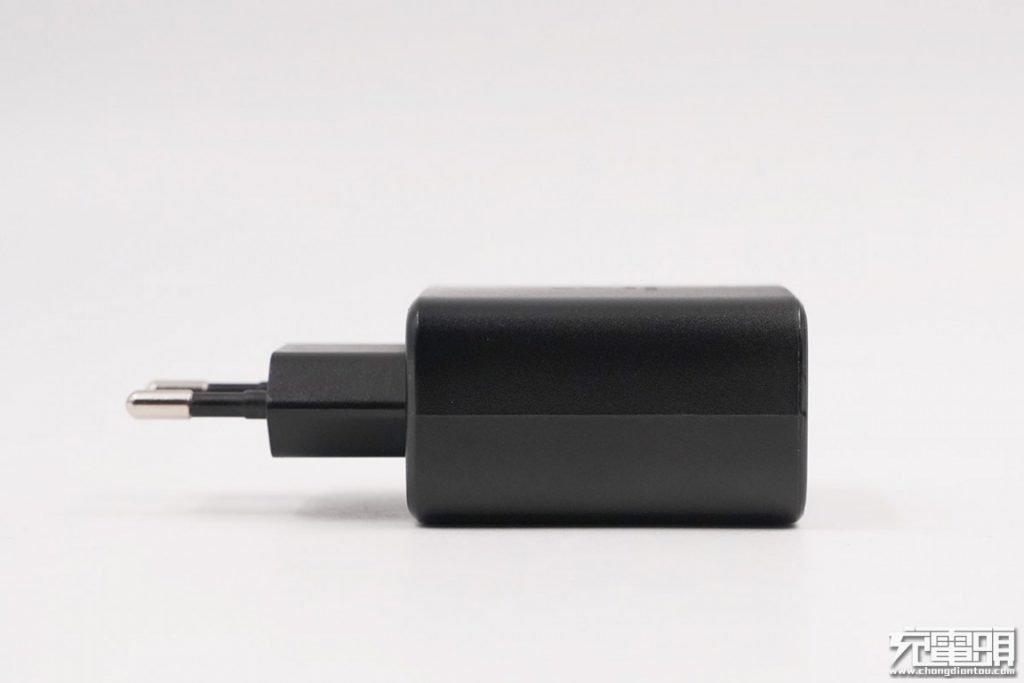

외부 케이싱 측면에 몰드 라인이 있습니다. 50 달러면 더 세련 될 수 있습니다.

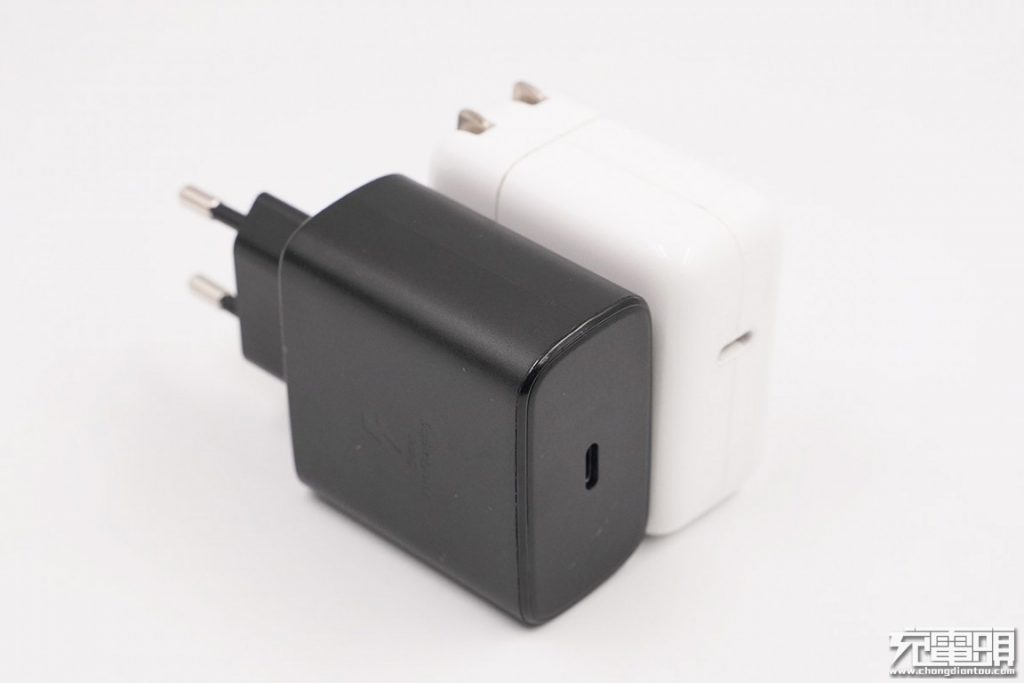

Apple의 30W PD 충전기와 비교 한 결과입니다.

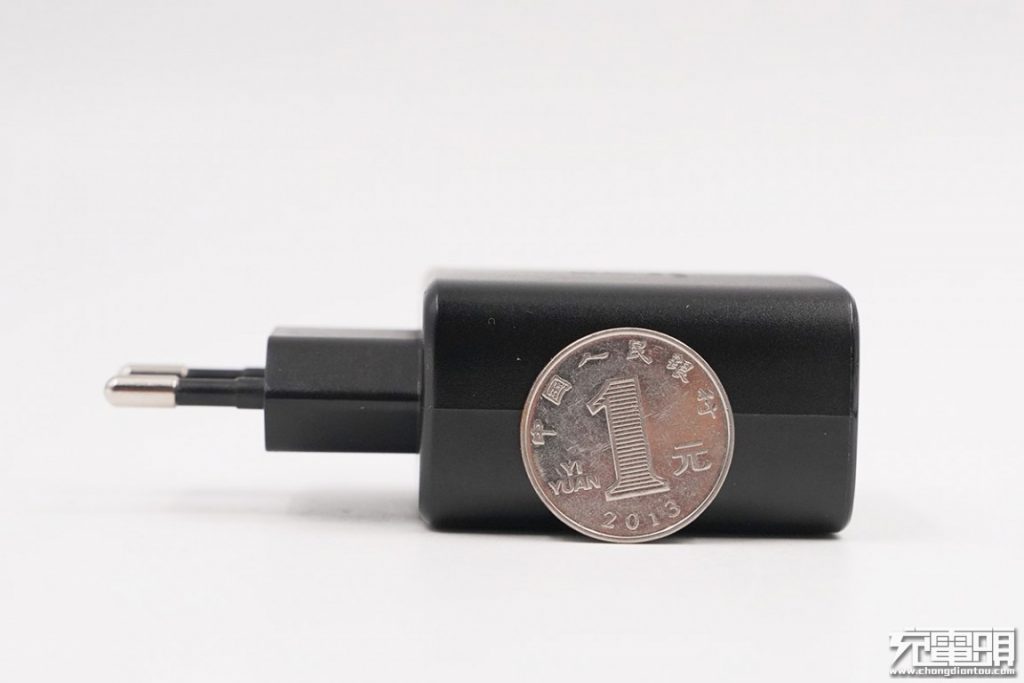

크기 : 53.1 x 30.1 x 85.9 mm (2.1 x 1.2 x 3.5 인치). 무게 : 120.42 g / 4.25oz.

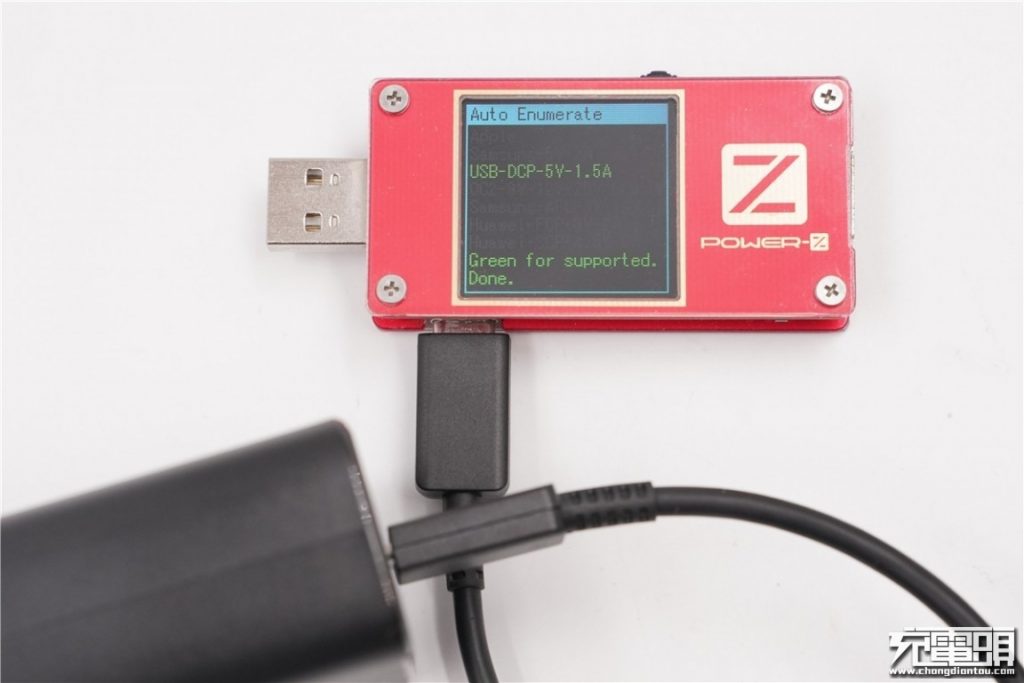

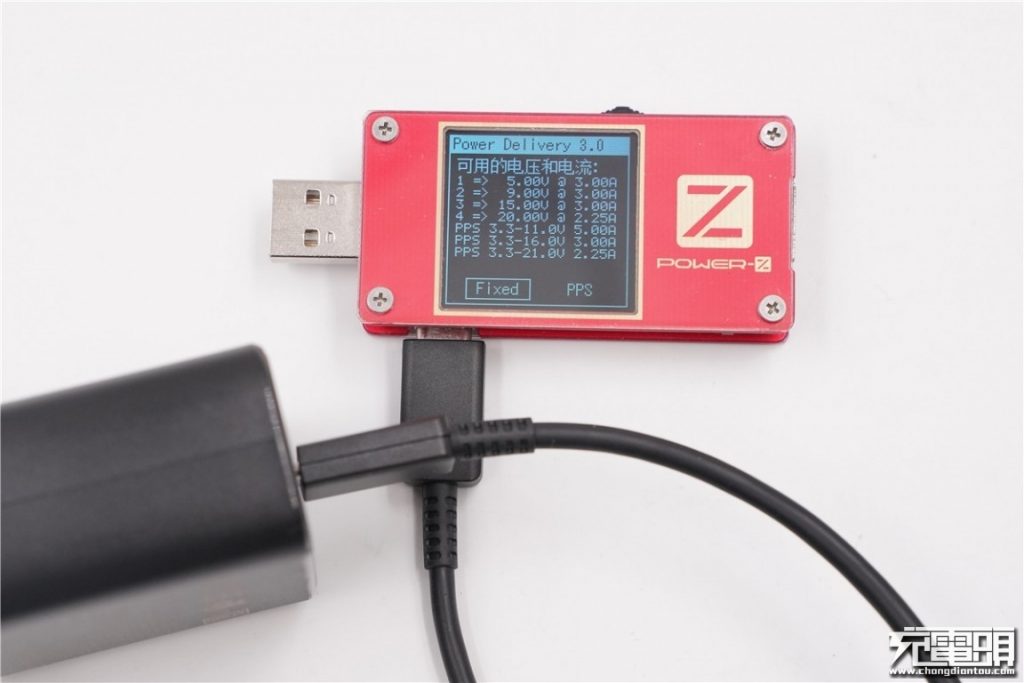

ChargerLAB POWER-Z KT001 USB 테스터를 사용하면 USB-DCP 프로토콜 만 지원한다는 것을 알 수 있습니다.
5V / 3A, 9V / 3A, 15V / 3A 및 20V / 2.25A에서 PDO를 지원합니다. 3.3V-11V / 5A, 3.3V-16V / 3A 및 3.3V-21V / 2.25A에서의 PPS 가장 진보 된 PPS 충전기입니다.
II 테어 다운

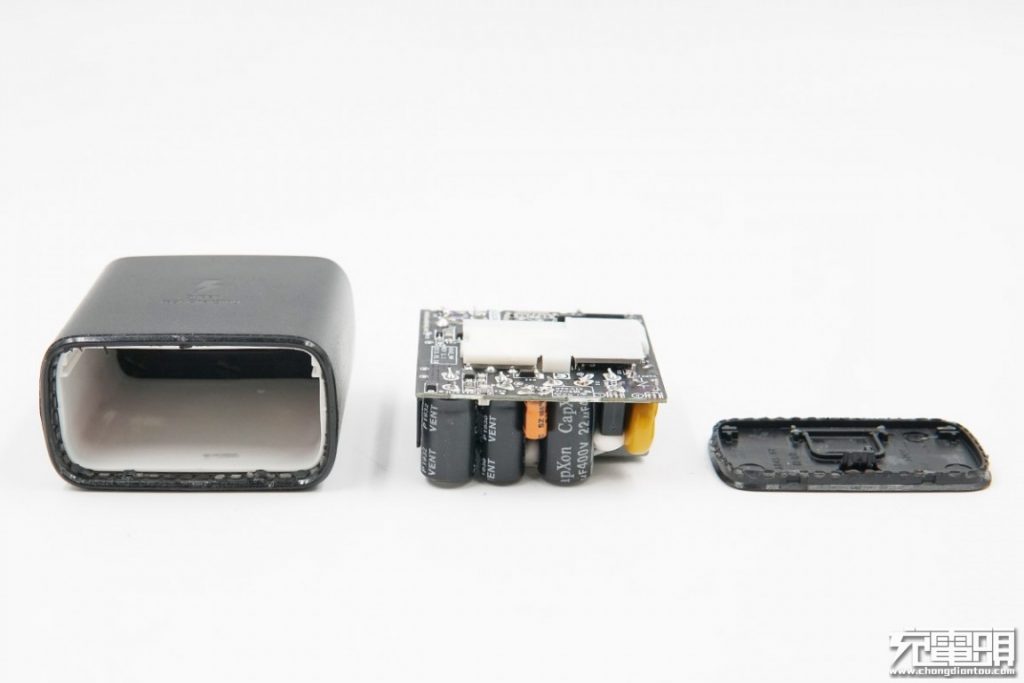

출력 패널을 들어 올리면 케이스를 손상시키지 않고 내부를 꺼낼 수 있습니다. 외부 케이싱 내부에는 흰색 플라스틱 내부 쉘이 있습니다.

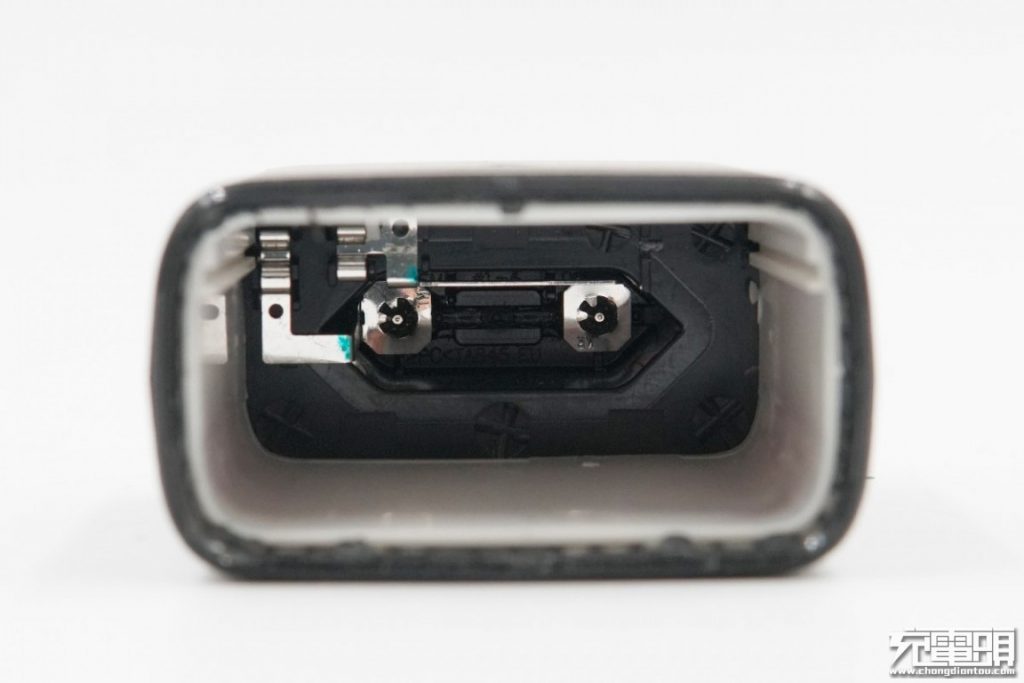

하우징과 PCB 보드 내부의 핀은 접촉 연결을 사용합니다.
더 나은 방열을 위해 케이스 사이에 구리 호일이 있습니다.

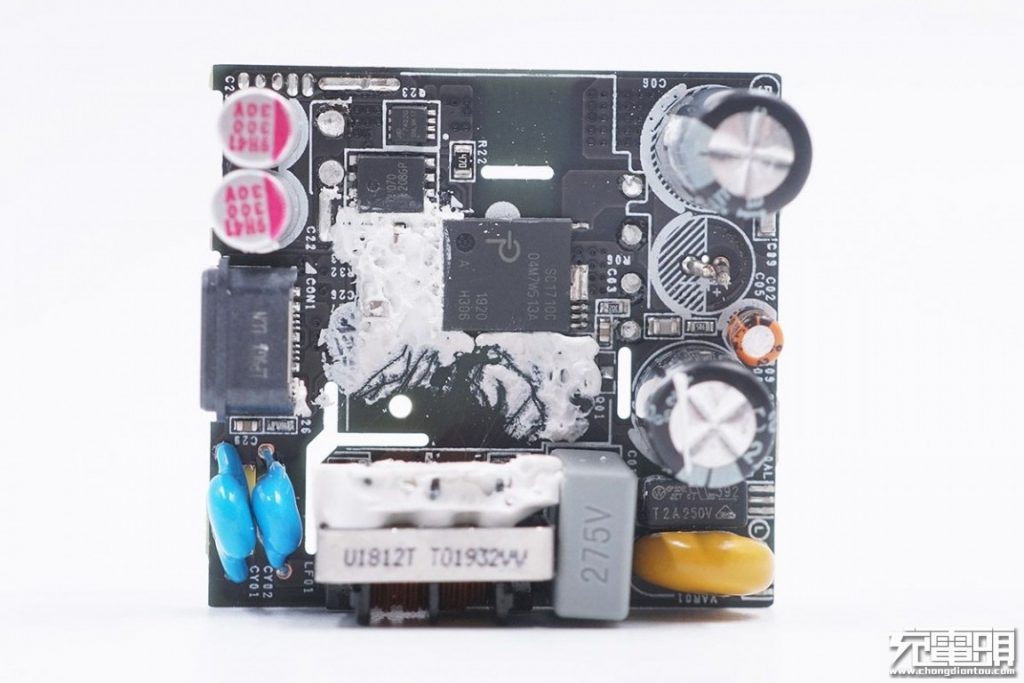

매우 깔끔한 레이아웃. 변압기의 왼쪽에는 입력 필터 커패시터가 있습니다. 왼쪽 상단에는 안전 X 커패시터와 공통 모드 초크가 있습니다. 오른쪽에는 USB Type-C 포트와 2 개의 솔리드 커패시터가 있습니다. 구성품은 구조적 강성을 위해 접착됩니다.

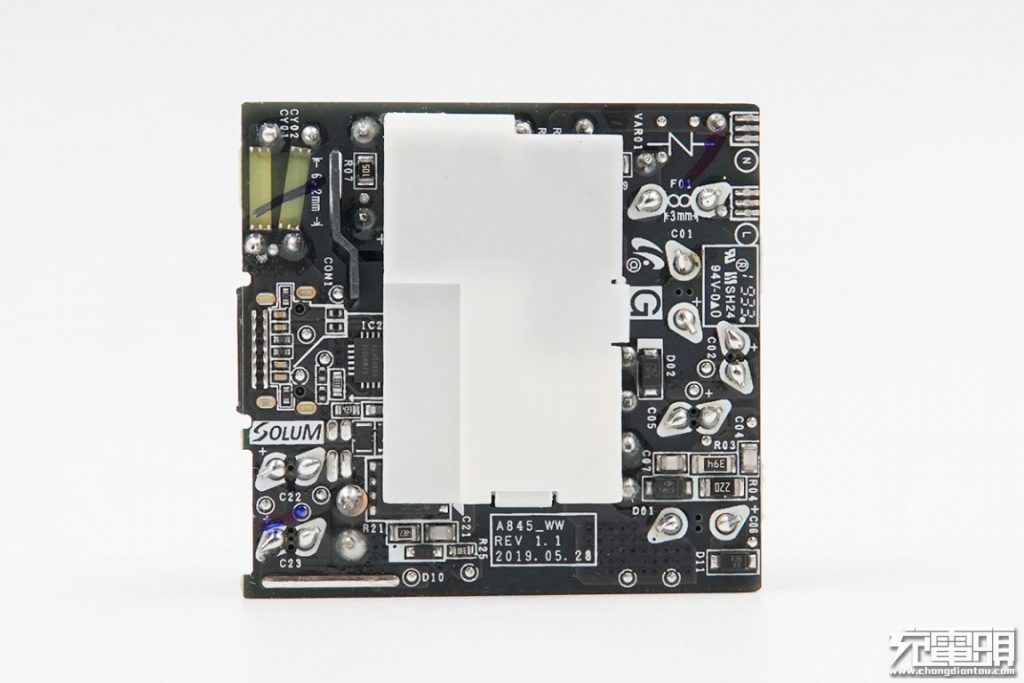

PCB 뒷면에는 흰색 플라스틱 판이 있습니다.

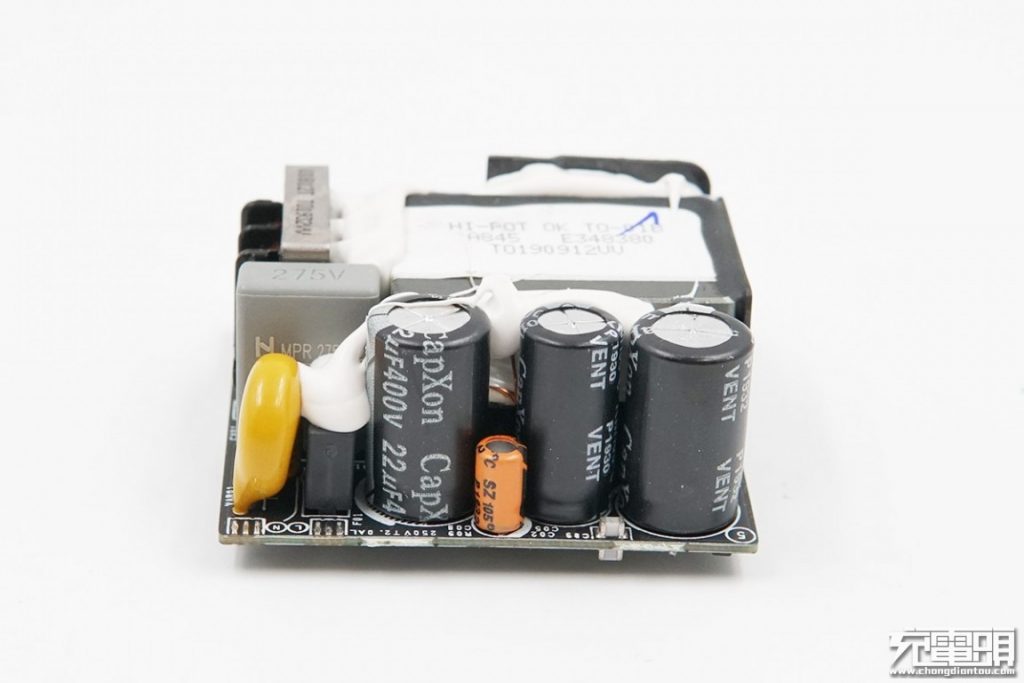

입력 측에는 오른쪽에서 왼쪽으로 3 개의 깔끔하게 배열 된 1 차측 필터 전해 커패시터, 주황색 PWM 칩 전원 커패시터, 안전 X 커패시터 및 노랑 바리스터가 있습니다.

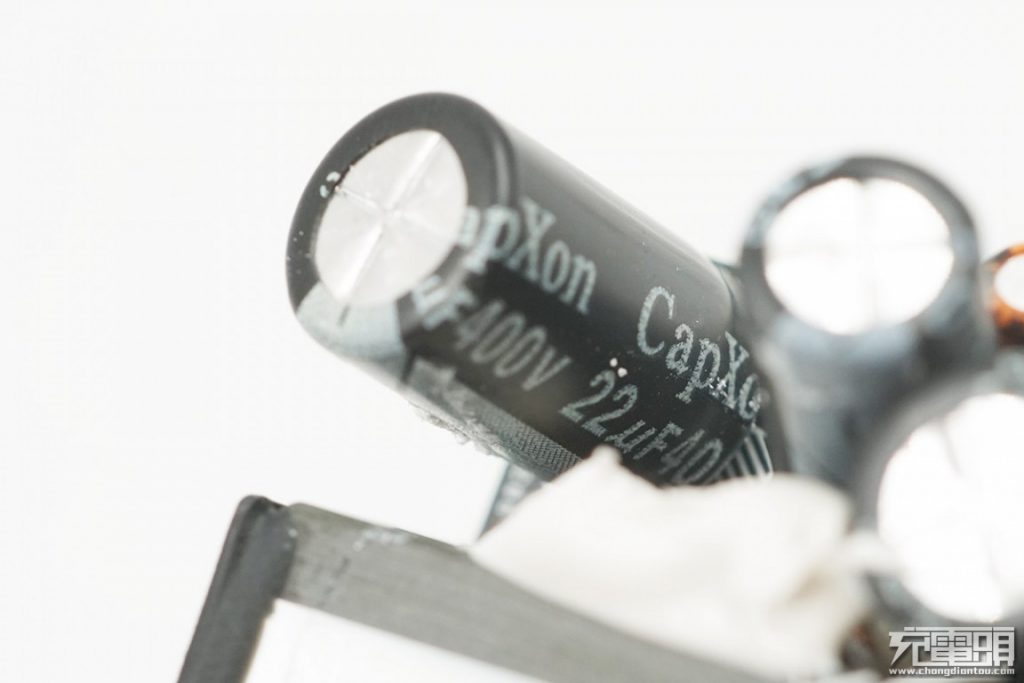

2 개의 더 큰 1 차측 필터 전해 커패시터는 CapXon의 사양 400V 22μF입니다.
중간에 더 작은 전해 커패시터, 또한 CapXon의 사양 400V 15μF와 3 개의 커패시터가 병렬로 작동합니다.

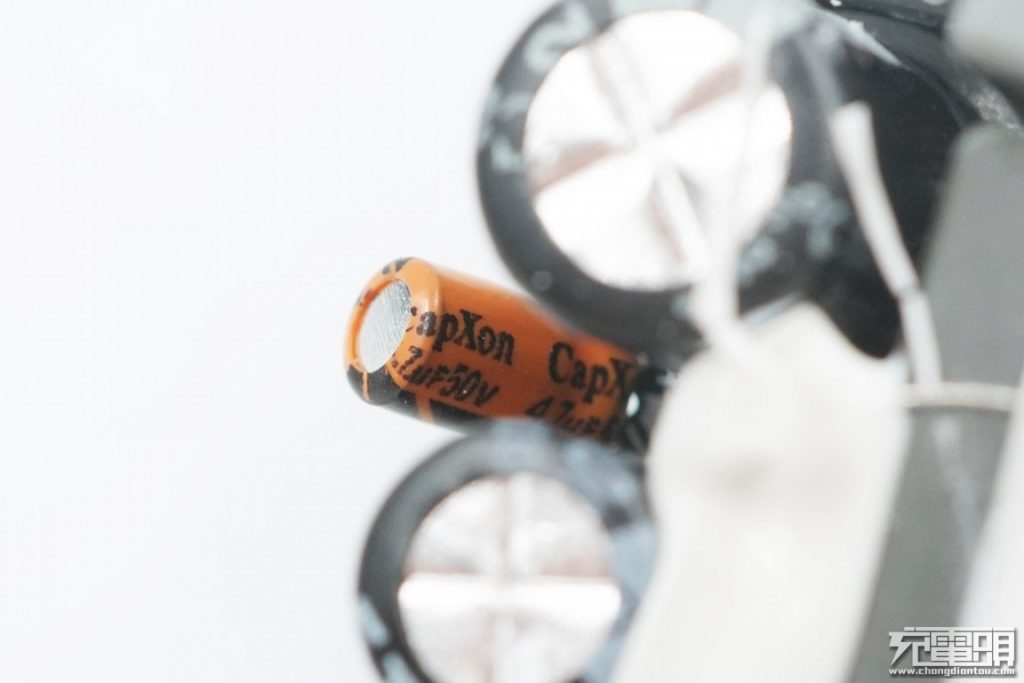

PWM 메인 제어 칩은 CapXon (50V 4.7μF)에서도 제공됩니다.

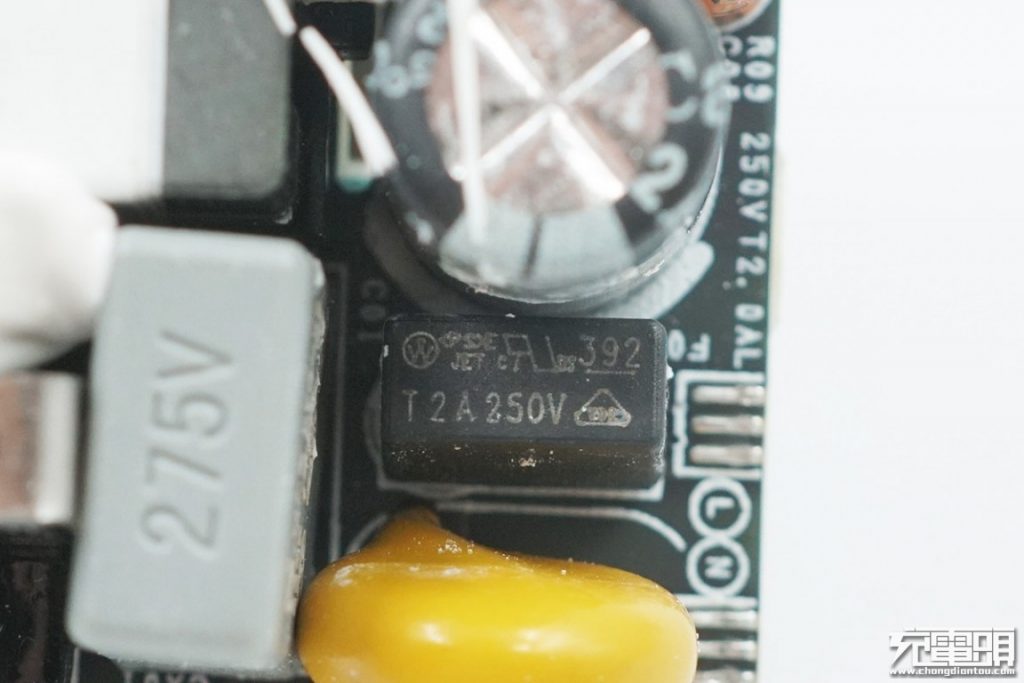

시간 지연 퓨즈, 크기 2A 250V.

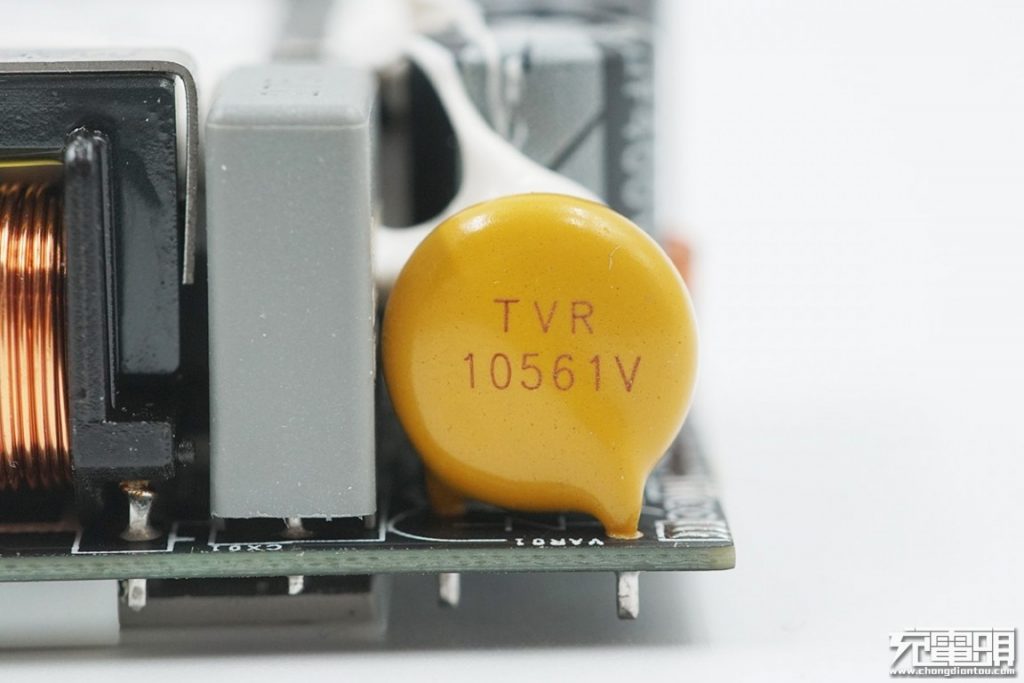

TVR10-V 시리즈 바리스터는 AC 입력이 과전압 일 때 퓨즈를 켜서 전해 커패시터의 손상을 방지합니다.

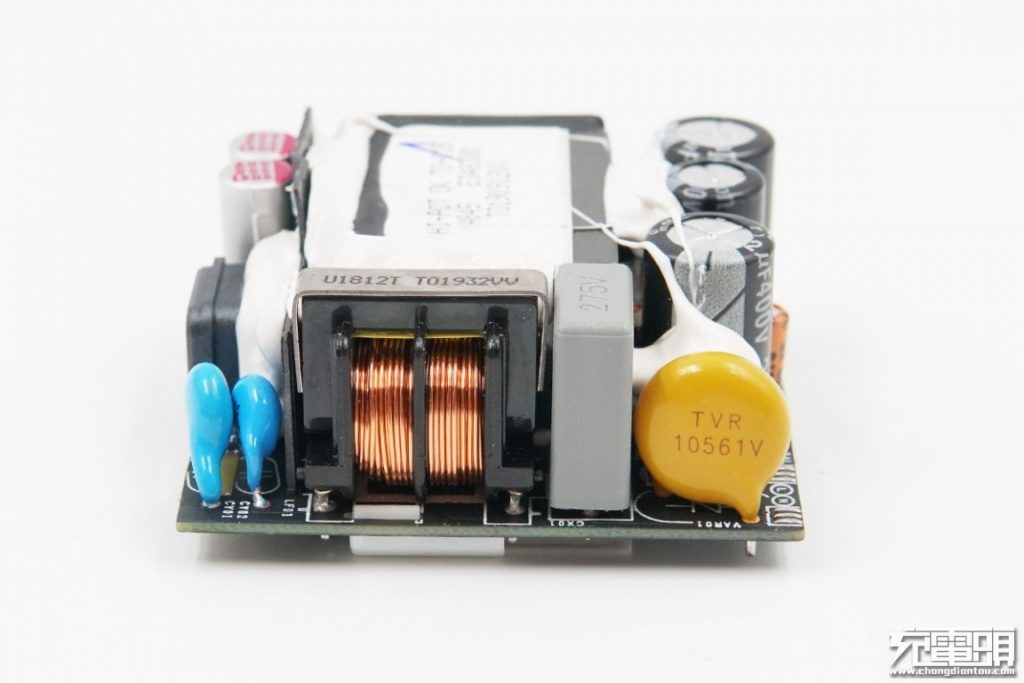

2 개의 출력 간섭 방지 커패시터, 공통 모드 초크 및 오른쪽에 회색 X 커패시터.

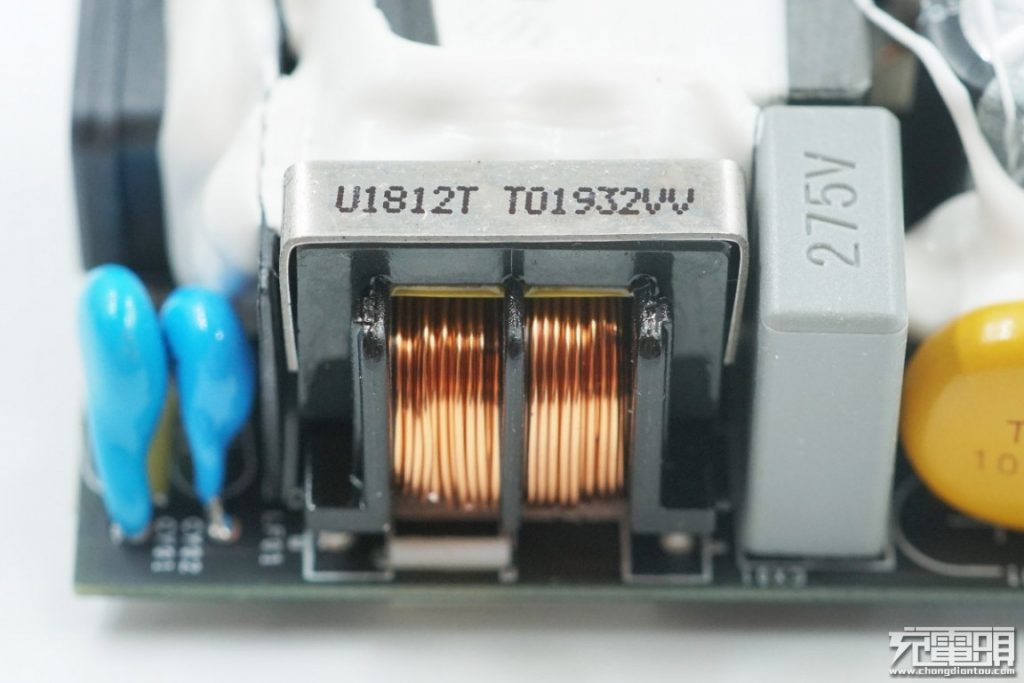

다른 충전기에서 보았던 종래의 것보다 더 복잡한 공통 모드 초크의 클로즈업.

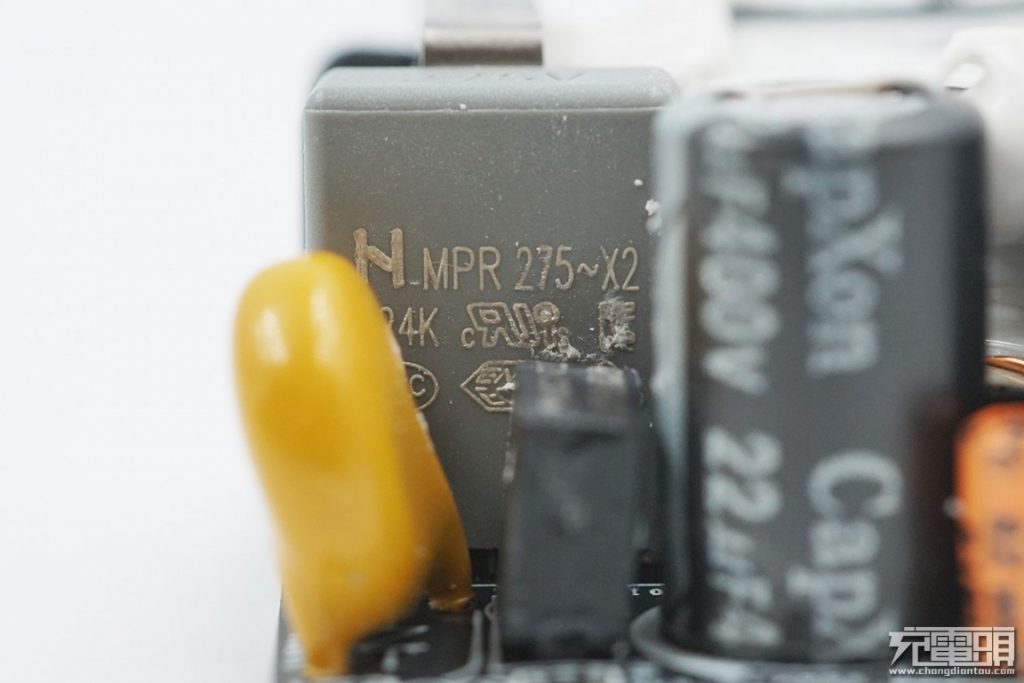

용량이 0.22μF이고 정격 전압이 275VAC 인 회색 안전 X2 커패시터.

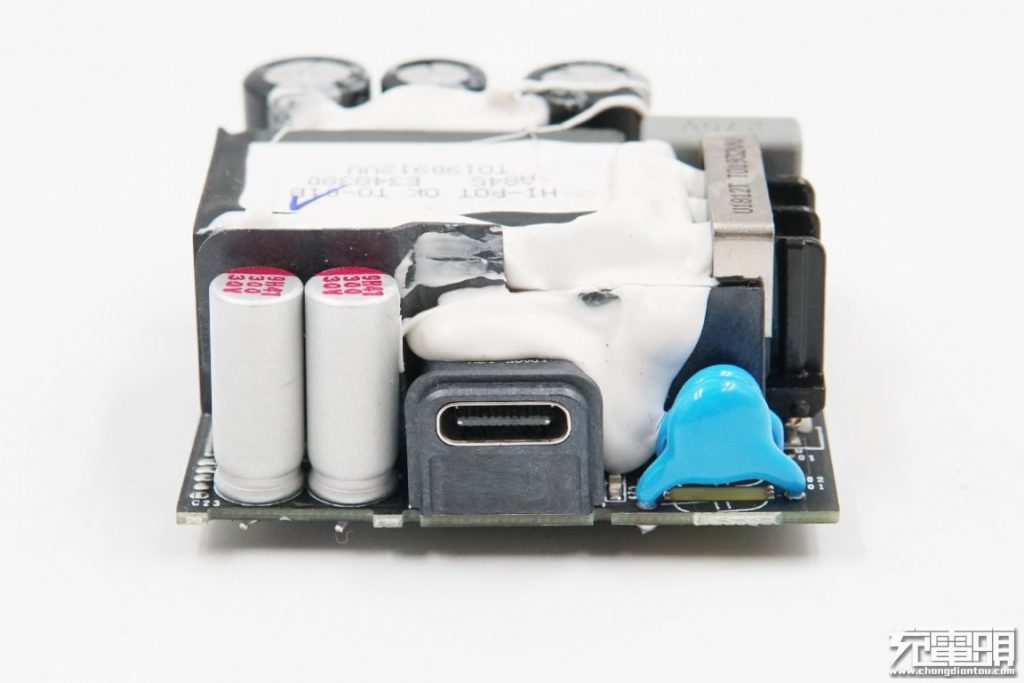

출력측은 필터링을 위해 2 개의 솔리드 커패시터를 사용합니다. 중앙은 검은 색 고무 코어가있는 맞춤형 USB-C 포트입니다. 두 개의 파란색 Y 커패시터가 병렬로 연결되고 플라스틱 절연 보드가 변압기와 보조 구성 요소 사이에 배치됩니다.

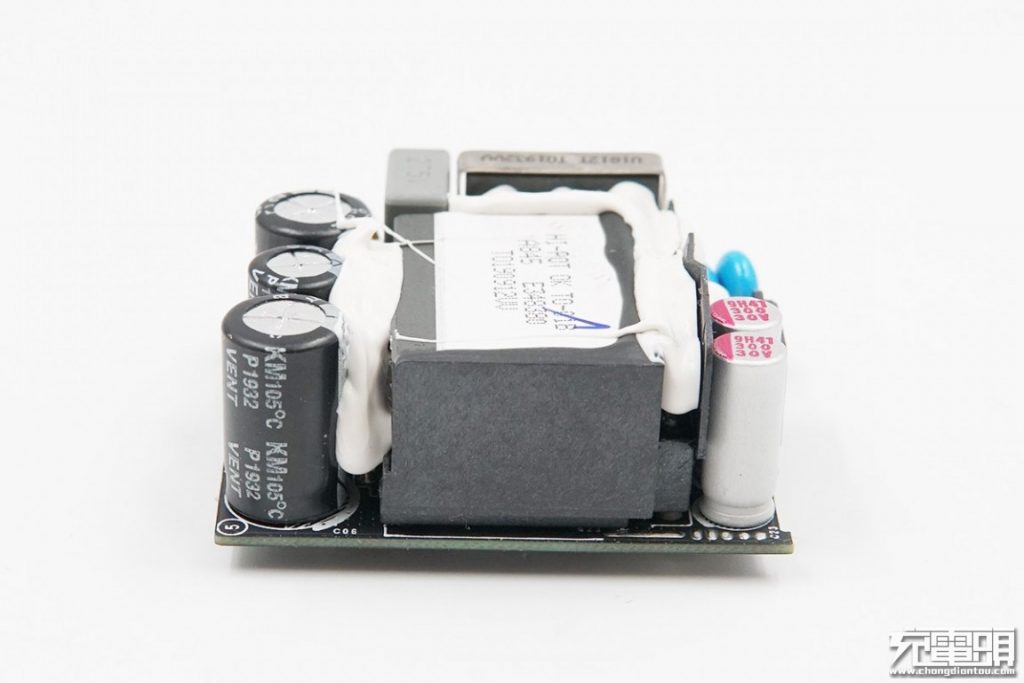

PCBA의 측경.

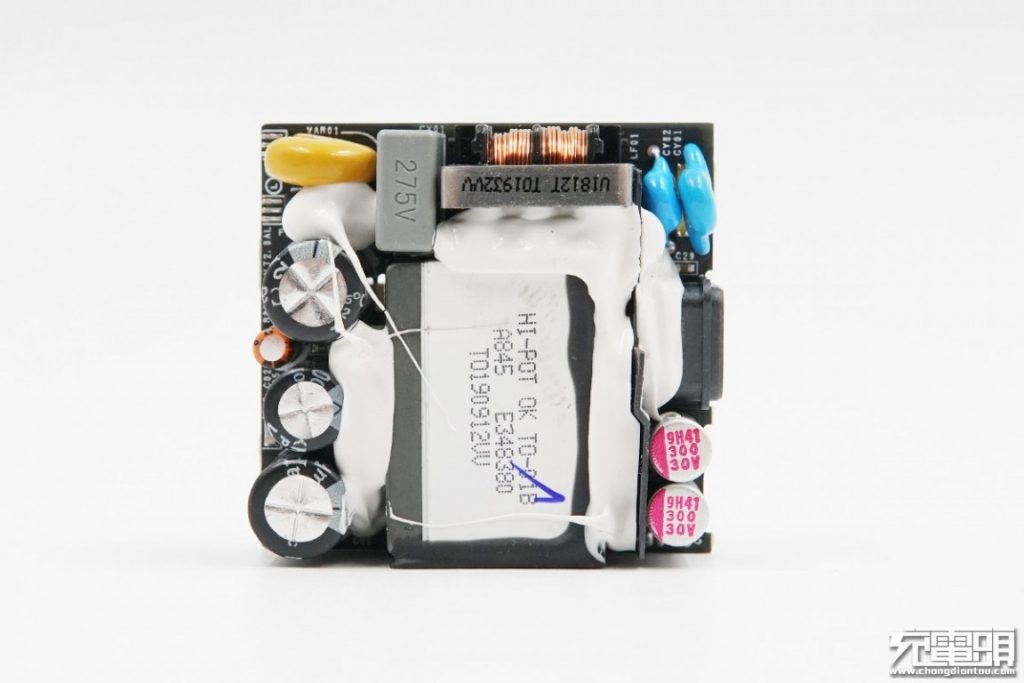

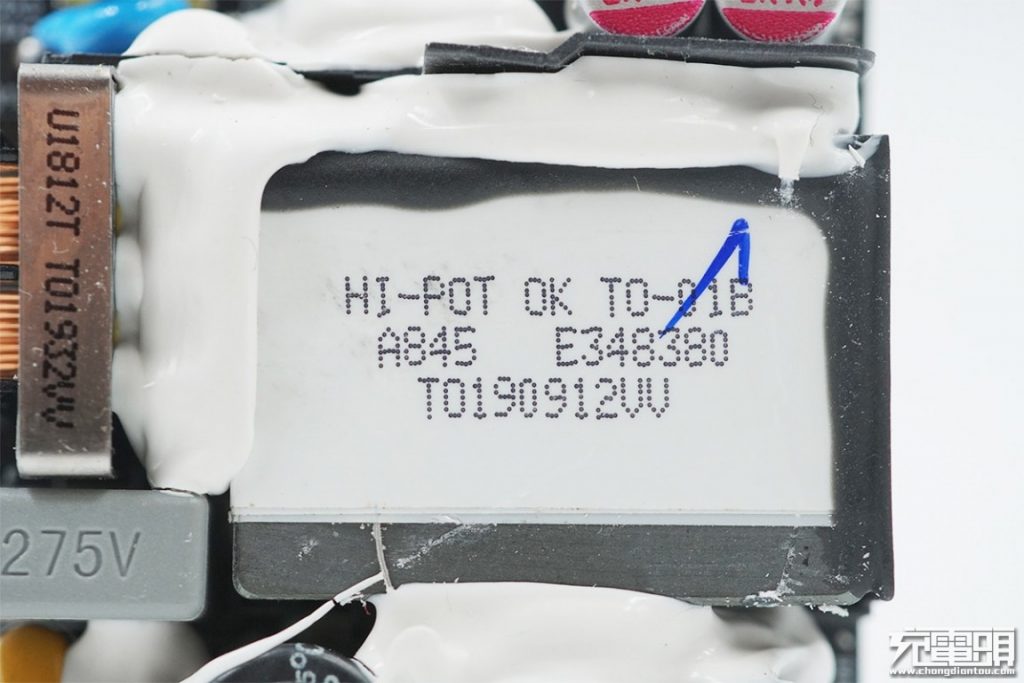

변압기는 흰색 Mylar 테이프로 싸여 있으며 HI-POT 고전압 테스트를 통과했습니다. 코어는 접지되어 있습니다.
변압기를 제거하면 메인 컨트롤러 칩과 두 개의 MOSFET이 나타납니다.

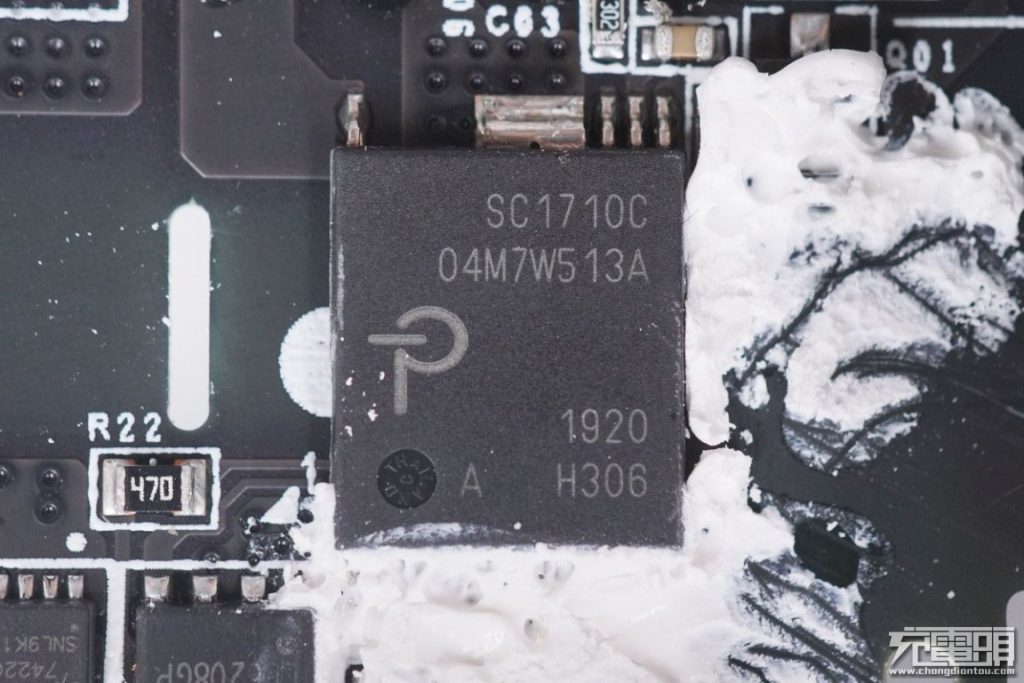

충전기의 메인 컨트롤러 칩은 PI의 InnoSwitch3-Pro 제품군에 속하는 PI의 삼성 맞춤형 칩인 SC1710C입니다. 이 칩에는 1 차측 PWM 컨트롤러, 고전압 스위치 및 2 차 동기 정류기 컨트롤러가 내장되어 있습니다.

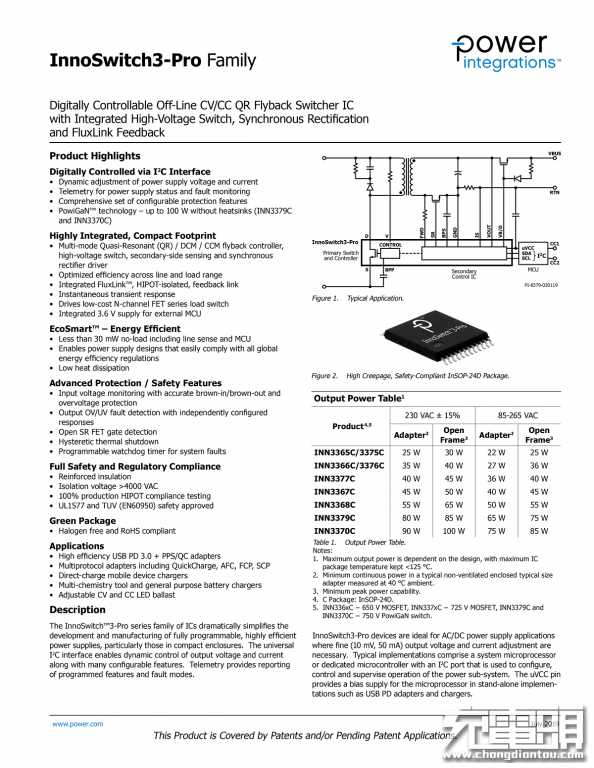

PI InnoSwitch3-Pro의 상세 사양.

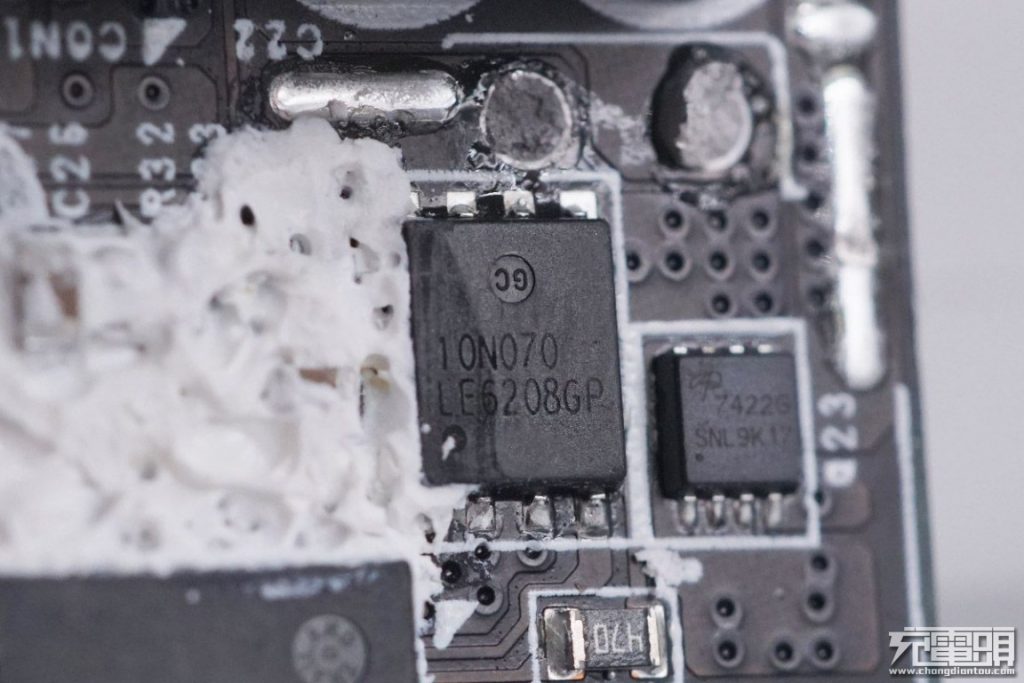

메인 컨트롤러 칩 옆에는 2 차 동기 정류 MOSFET이 있으며 10N070 표시가 있습니다.

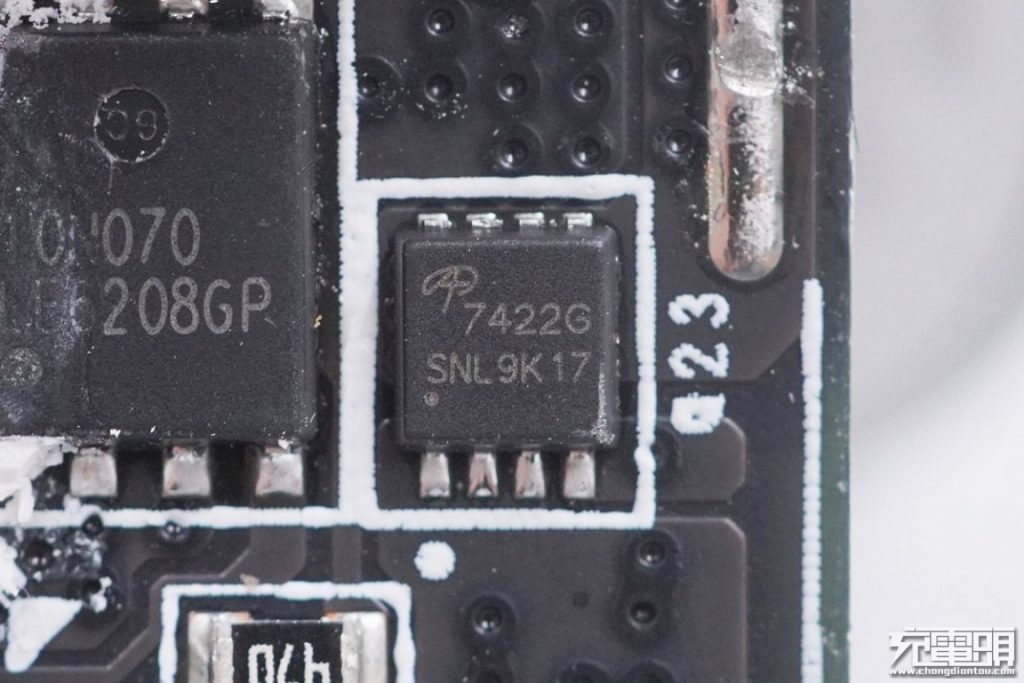

USB-C 포트 용 VBUS 스위치, AOS의 AON7422G

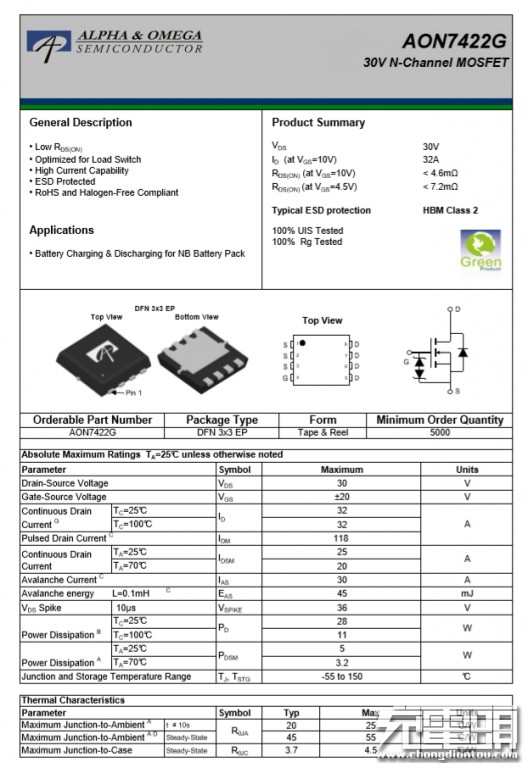

AOS AON7422G의 상세 사양.

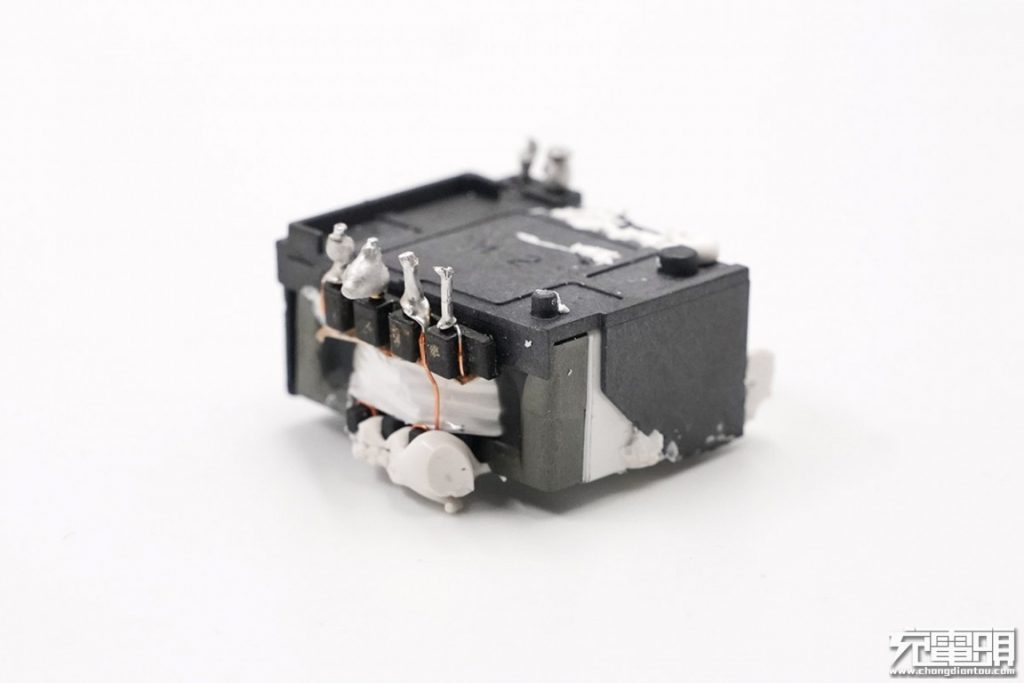

충전기의 변압기는 플라스틱 골격으로 고정되어 있습니다. 삼성의 TA800 PD 충전기 에서 찾은 것처럼 밀도가 높고 평면 변압기처럼 보이지만 실제로는 기존 변압기입니다.

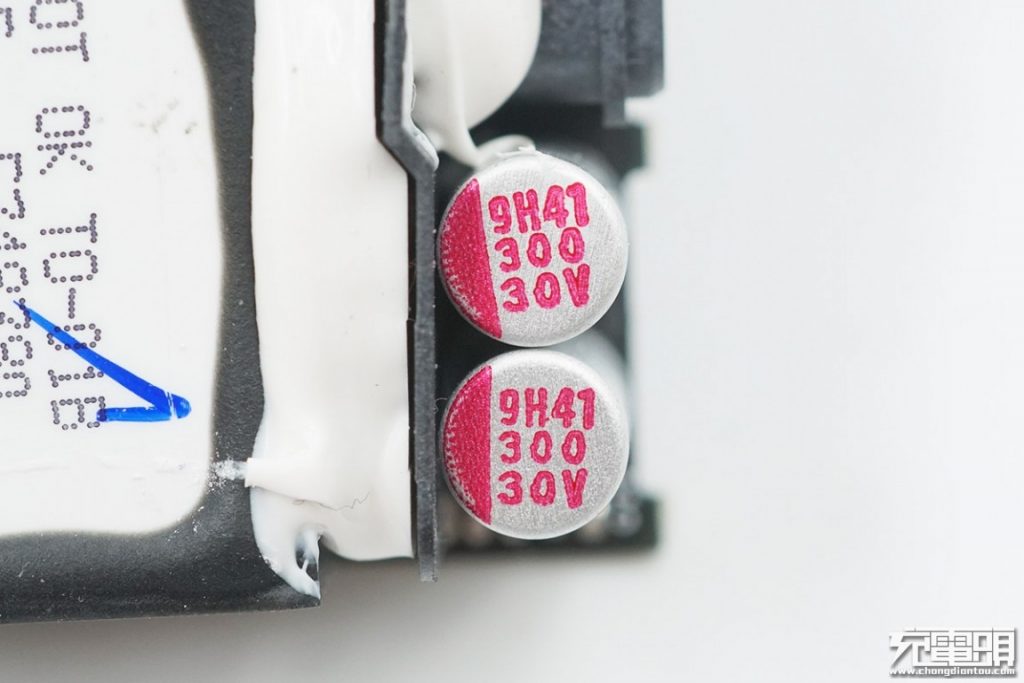

2 개의 출력 필터 솔리드 커패시터, 사양은 날씬한 폼 팩터에서 300μF 30V입니다. 20V 가능 충전기 내에서 30V 정격 솔리드 커패시터를 사용하는 것은 이번이 처음입니다 (대부분 25V 솔리드 커패시터 사용).

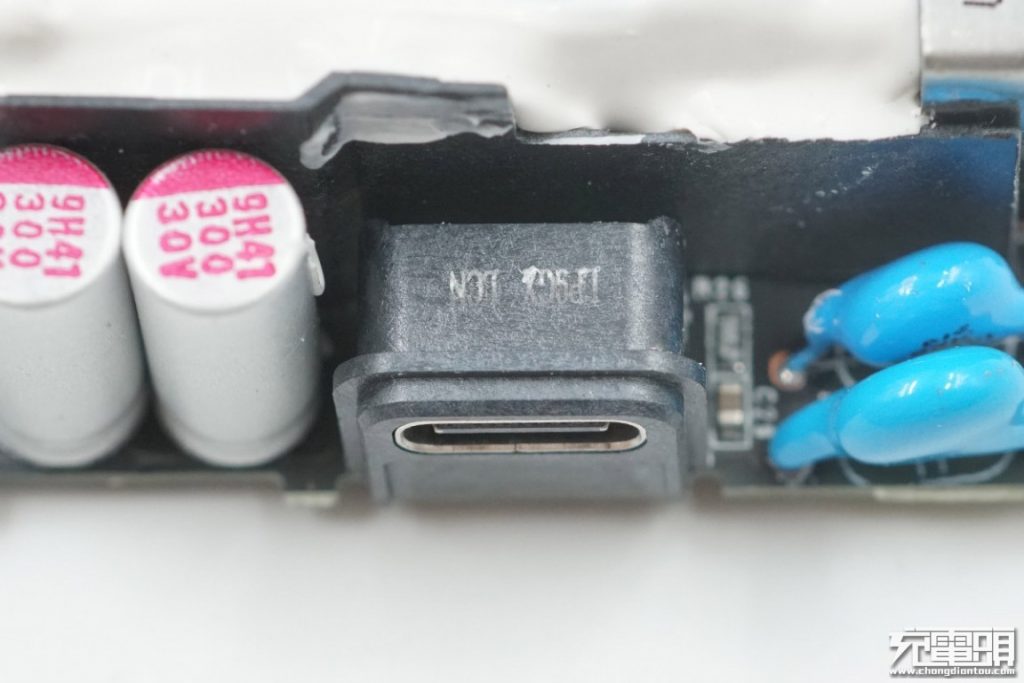

USB-C 포트의 클로즈업.

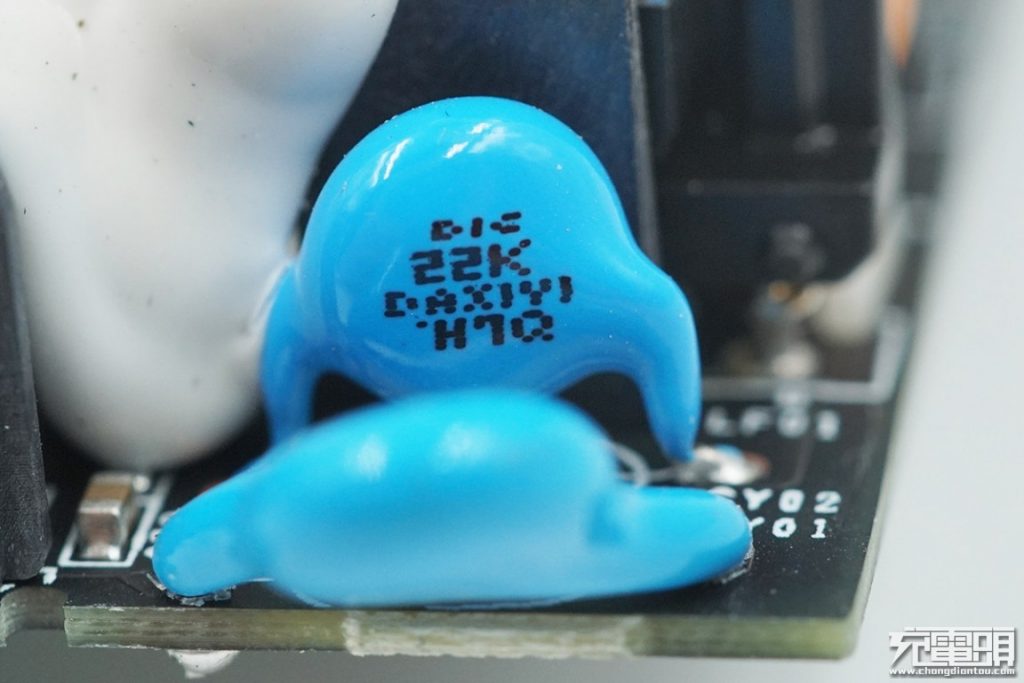

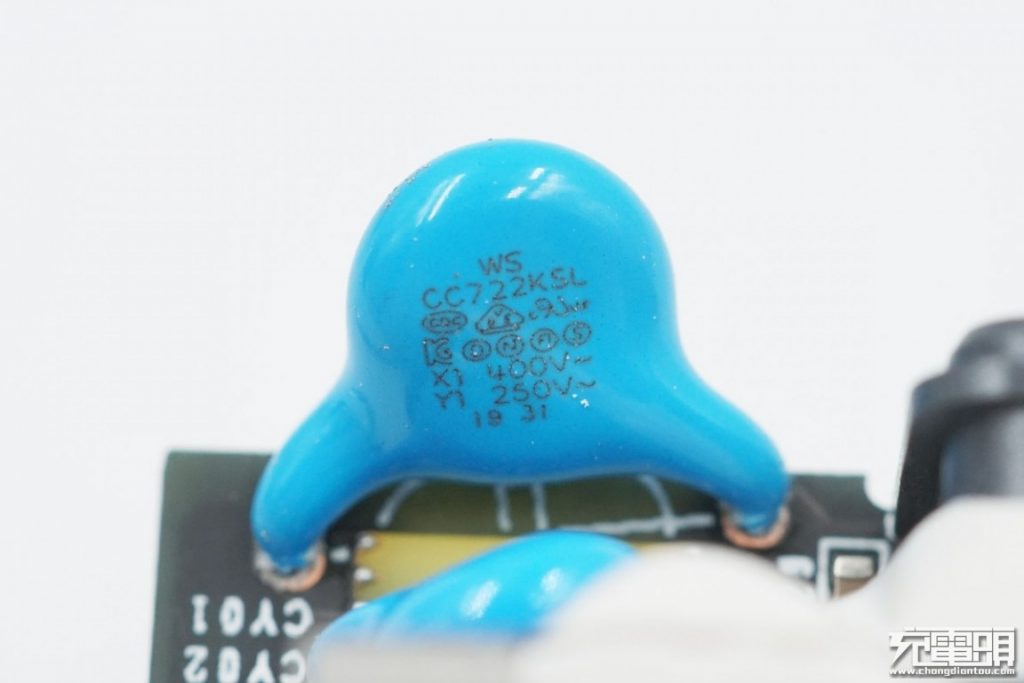

간섭 억제를위한 청색 Y 커패시터.
또 다른 파란색 Y 커패시터.

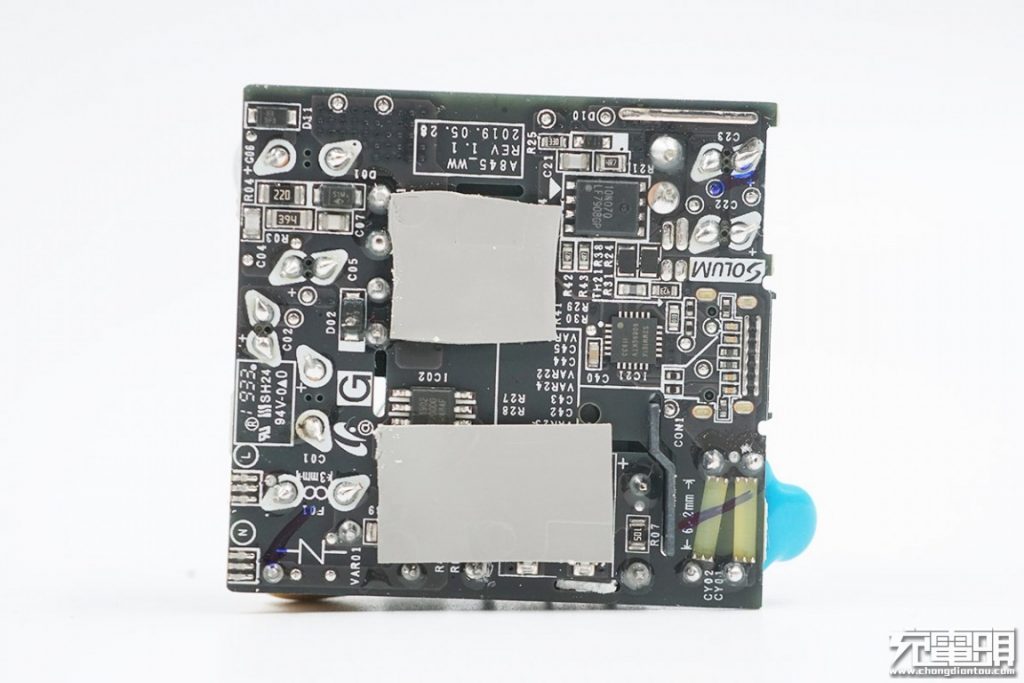

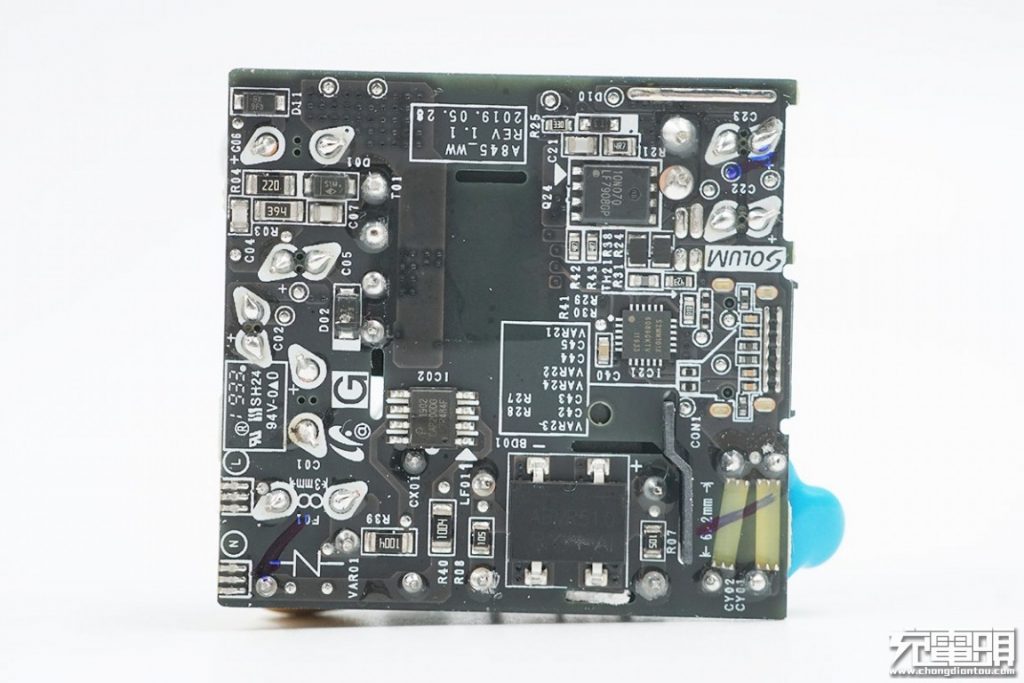

뒷면을 살펴보십시오. 발열 부품을 냉각시키기위한 2 개의 열 패드가 있습니다.
열 패드를 제거하면 안전을 위해 왼쪽의 1 차측과 2 차측 사이에 비교적 넓은 영역이 빠져있는 것을 볼 수 있습니다.

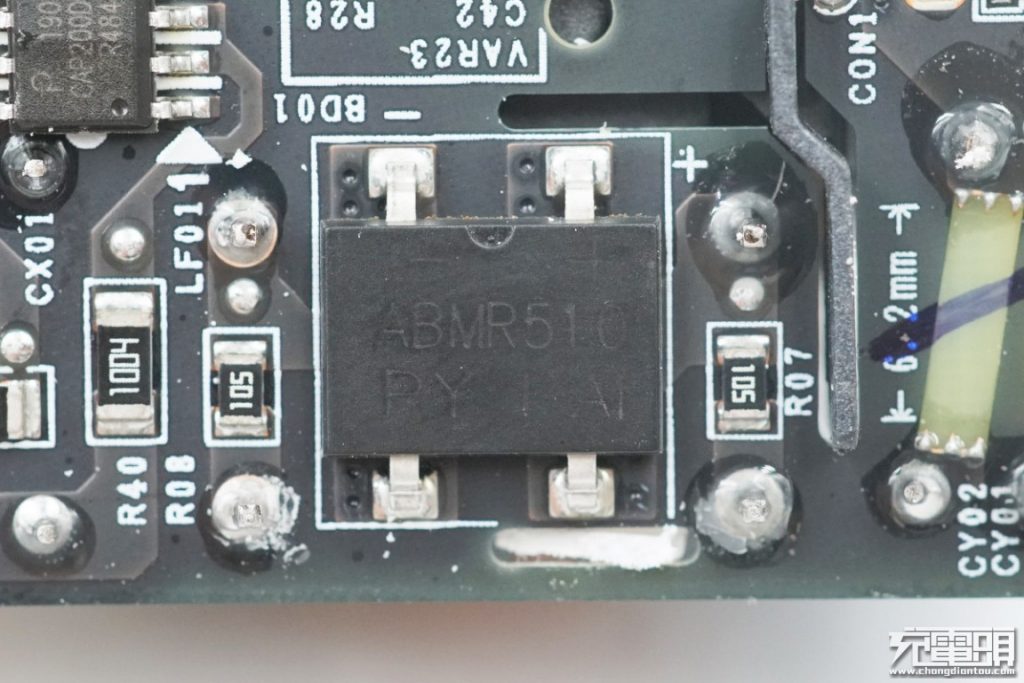

1 차측 입력부에서 ABMR510 정류기 브리지.

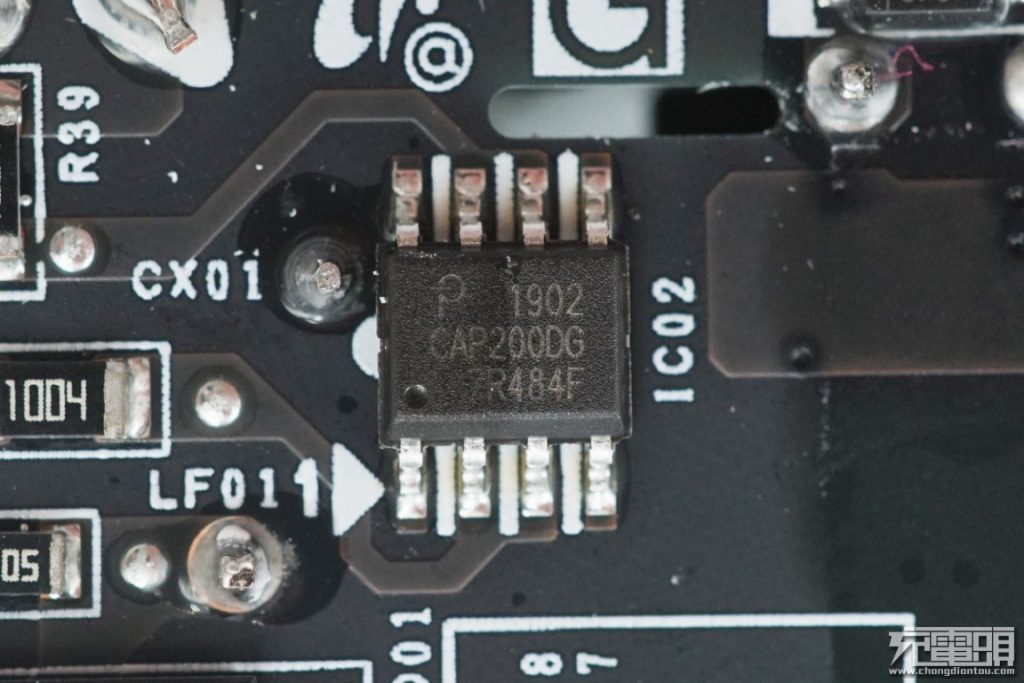

PI X 커패시터 방전 칩 CAP200DG는 AC 전원을 차단 한 후 X 커패시터 방전 저항의 전력 소비를 피하면서 방전 저항을 통해 X 커패시터를 방전 할 수 있습니다. 내장 된 1000V MOSFET은 단 2 개의 단자를 가지며 높은 신뢰성과 사용 편의성을 제공합니다. 충전기의 에너지 효율을 효과적으로 향상시킬 수 있습니다.

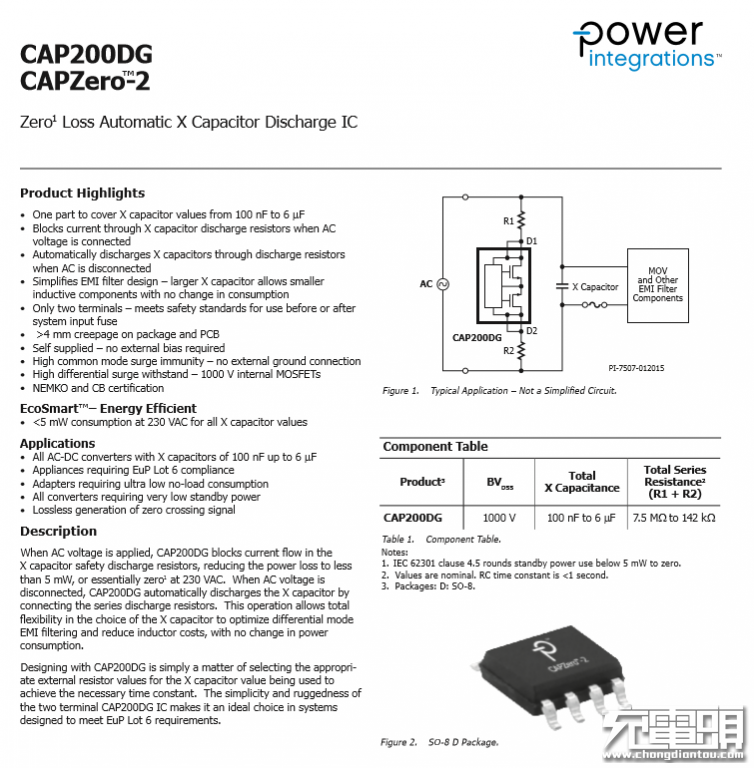

PI CAP200DG의 상세 사양.

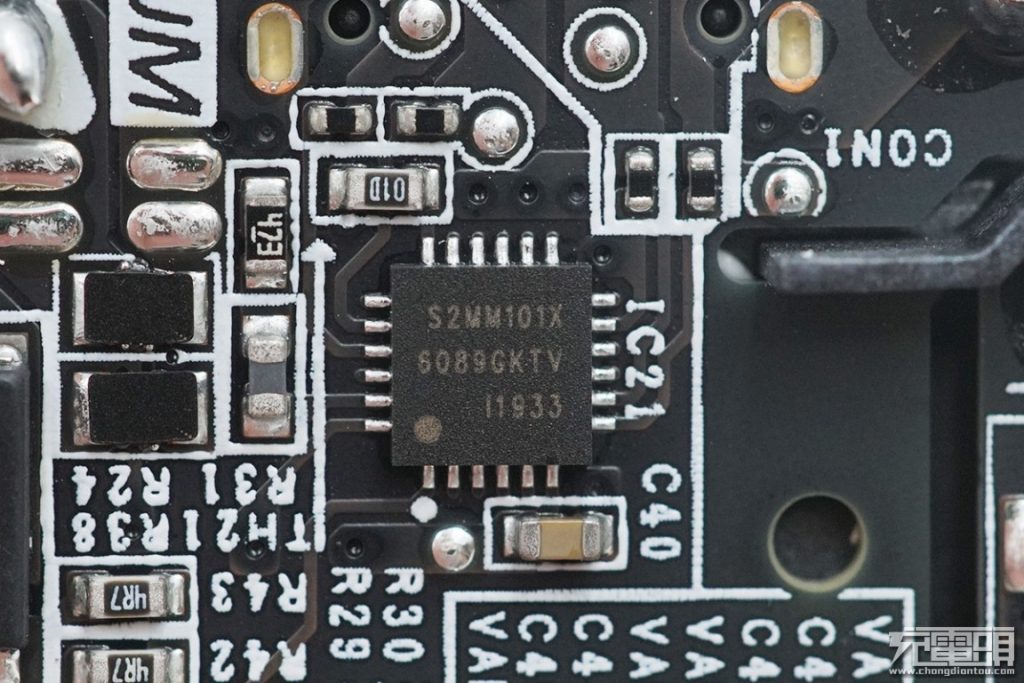

삼성 자체의 MM101 시리즈 프로토콜 IC. 올해 5 월에이 칩에 대해 설명합니다. 온도 감지를 위해 칩 왼쪽에 서미스터가 있습니다.

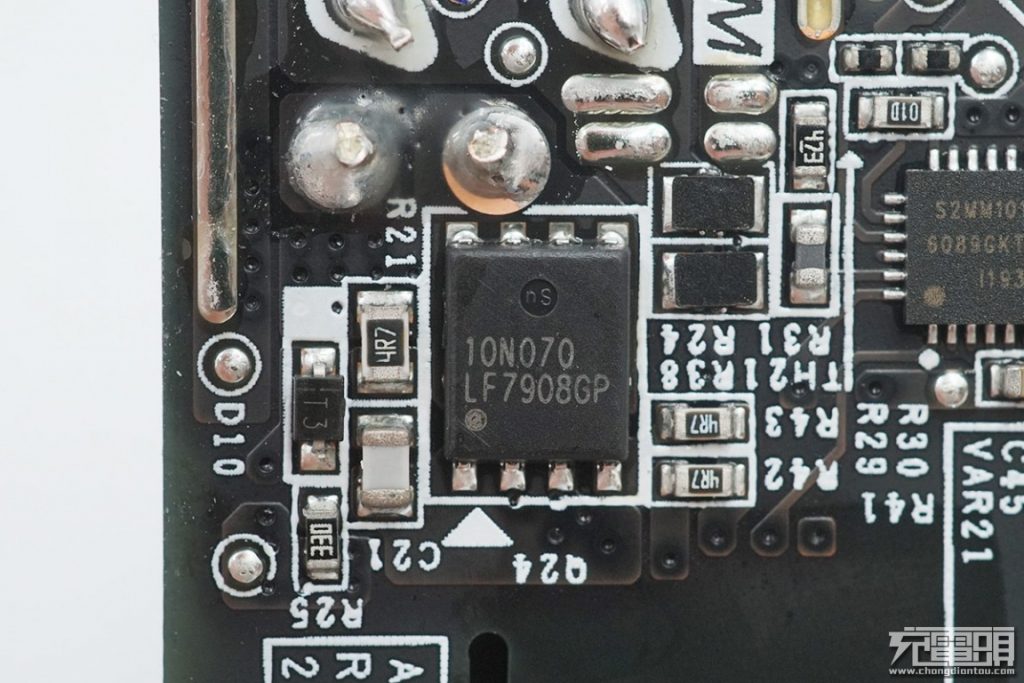

프로토콜 칩 옆에는 10N07 표시가있는 MOSFET이 있습니다.

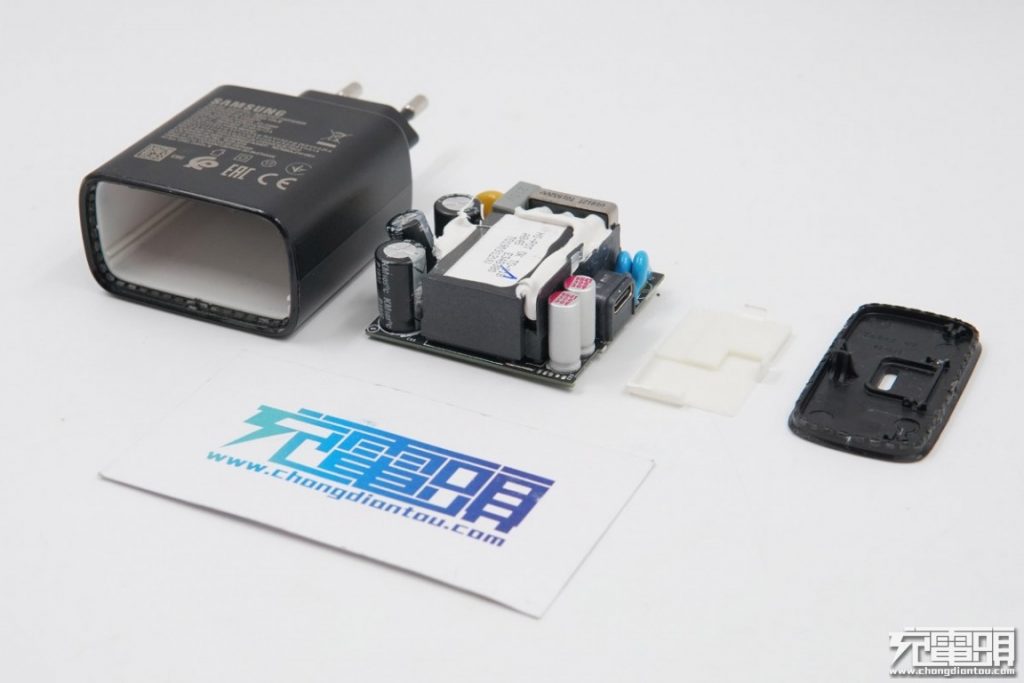

모든 구성 요소.
III 결론
Note10 +의 충전 속도를 높이기 위해 TA845를 구입하지 마십시오. 실제로 충전 속도 이득은 25W TA800 충전기에 비해 중요하지 않습니다.
TA845의 핵심 가치는 가장 진보 된 USB-PD PPS 지원으로 오늘날 가장 미래에 대비 한 충전기입니다. 다가오는 펌웨어 업그레이드 가능성을 가진 Anker의 PIQ3.0 충전기는 더 많은 가능성을 가져올 수 있지만 아직 일어나지 않았다고 주장 할 수 있습니다.
USB-PD 3.0 PPS 표준이 출시 된 지 2 년이 지났습니다. 그리고 지금 2019 년의 끝에서, 우리는 여전히 시장에 PPS 충전기의 셀 수있는 숫자가있다. TA845의 가격이 비싸므로 업계가 더 빠른 속도로 PPS로 전환 할 수 있기를 진심으로 바랍니다.
내부의 경우, 충전기는 높은 품질의 구성 요소와 삼성의 세부주의의 사용을 계속한다. 하지만 $ 50, 애플은 여전히 최고 수준의 구성 요소의 모든 주위에 사용하기 위해 자신의 리그에서 유지됩니다.
PPS (Programmable Power Supply)가 성숙 해짐에 따라 GaN (Gallium Nitride)은 효율성과 밀도를 새로운 차원으로 끌어 올릴 수 있으며, 향후 충전기 펌웨어 업그레이드 가능성이 높아짐에 따라 스위치 모드 전원 공급 장치가 발명 된 이후 최고의시기에 있습니다.
장점 :
미래 지향적 인 사양 및 성능.
고품질 구성 요소와 신중한 디자인.
단점 :
고가입니다.
