GTC, 업계 최초 65W GaN 기반 차량용 충전기 레퍼런스 디자인 전시

GTC, 업계 최초 65W GaN 기반 차량용 충전기 레퍼런스 디자인 전시

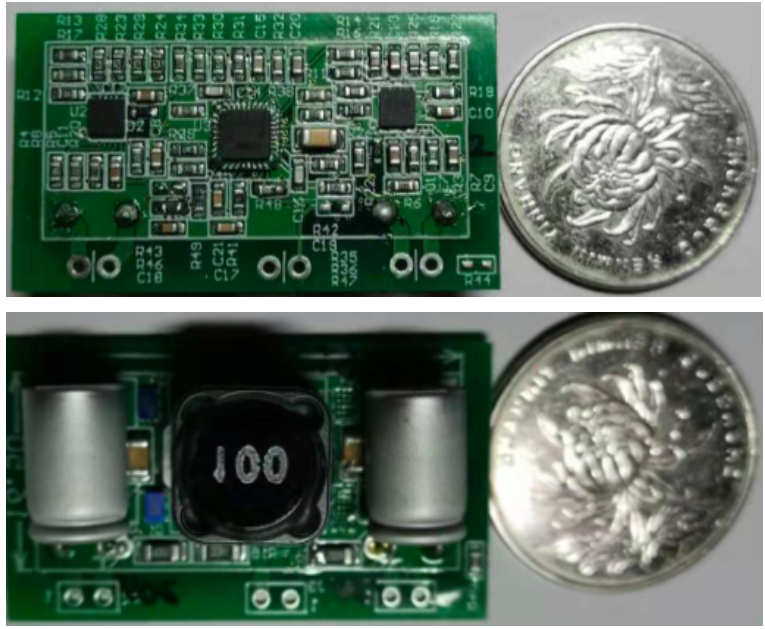

GTC는 고주파 솔루션에 중점을 둔 디자인 하우스입니다. 하프 브리지 드라이버 GT7753은 뛰어난 성능으로 산업 및 군용 제품에 널리 사용됩니다. 최근 GTC는 PD 프로토콜을 지원하는 사우스 칩의 SC8703 벅 앤 부스트 IC와 EPC의 EPC2045 GaN 전력 트랜지스터를 기반으로 업계에서 가장 작은 65W 차량용 충전기를 선보였다. 다음은 PCB의 사진입니다.

600K의 주파수로 테스트 데이터

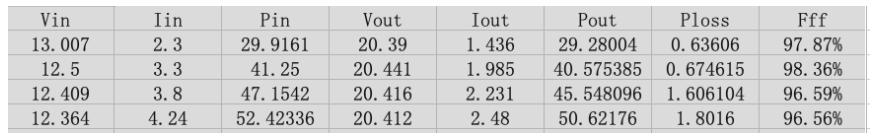

1. 12V ~ 20V

2. 12V ~ 5V

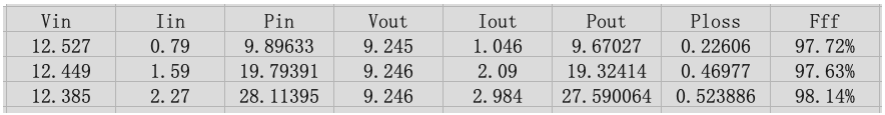

3. 12V ~ 9V

200K의 주파수로 테스트 데이터

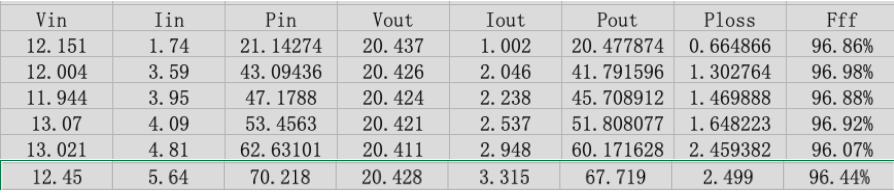

1. 12V ~ 20V

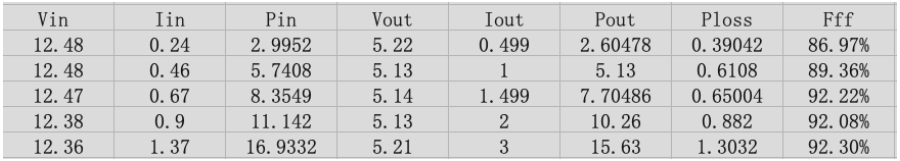

2. 12V ~ 5V

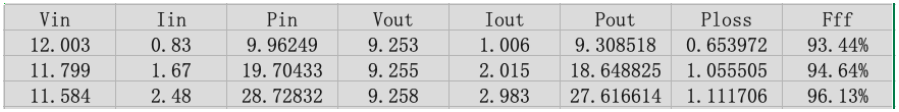

3. 12V ~ 9V

우리 모두 알다시피, 3 세대 반도체 인 질화 갈륨은 잠재력을 최대한 발휘하려면 제품 특성으로 인해 잘 맞는 드라이버가 필요합니다. 위의 테스트 데이터에서 EPC2045가 장착 된 GT7753은 작은 폼 팩터에서 대규모 65W 출력을 쉽게 달성 할 수 있습니다. 또한 GT7753은 최대 10Mhz의 주파수를 지원하며, GaN과 결합하여 고주파 전력 공급 솔루션을위한 고효율 및 소형 크기를 달성 할 수 있습니다.



출처 : 총 천두
